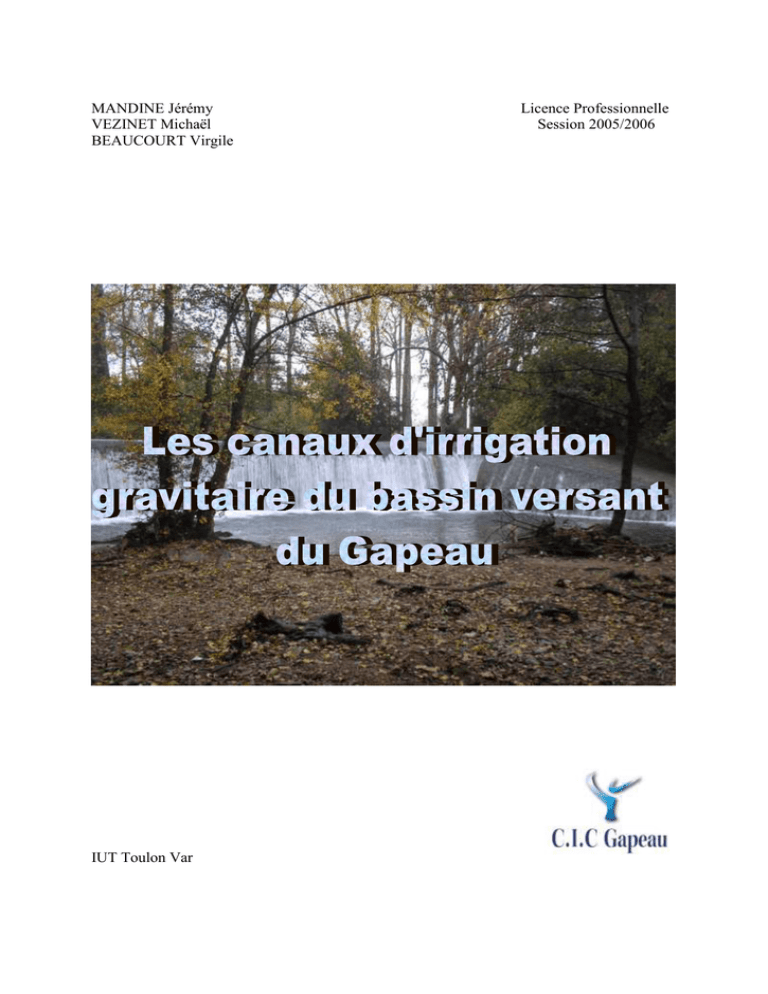

Les canaux d`irrigation gravitaire du bassin versant du Gapeau

MANDINE Jérémy
VEZINET Michaël
BEAUCOURT Virgile
IUT Toulon Var
Licence Professionnelle
Session 2005/2006
Remerciement
Nous tenons à remercier nos tuteurs Mme FAYS Josette, présidente du CIC Gapeau,
Mr SOUGY Jean, Président de l’association des Amis de la Presqu’île de Giens.
Nous remercions également toutes les personnes qui nous on accueilli et on acceptés
de nous accorder de leur temps à savoir Mr Franck CHAUVET, président de l’ASA du canal
Jean Natte, Mr GALAND Gérard, président de l’ASA Sauvan les Penchiers, Mr BANZET,
président de l’ASA de la Ferrage, Mme AMIC Alberte, présidente de l’ASA de Cuers, Mr
CAUVIN Gil, technicien à la Chambre de l’Agriculture du Var et Mr BOUCHARD,
producteur de figue à Solliès.
Mme FAYS Josette
M. GALAND Gérard
M. CHAUVET Franck
Rapport tutoré – licence professionnelle – session 2005/2006
« Les canaux d’irrigation gravitaire du bassin versant du gapeau »
Sommaire
Introduction
1. Le Gapeau
2. Historique des canaux
3. Le statut des canaux
4. Les canaux étudiés
5. La valorisation
Conclusion
Rapport tutoré – licence professionnelle – session 2005/2006
« Les canaux d’irrigation gravitaire du bassin versant du gapeau »
Introduction
La réalisation de notre projet tutoré s’inscrit dans le cadre d’une étude globale du bassin
versant du Gapeau.
Notre travail a consisté à étudier le réseau gravitaire à travers quelques canaux pris en
exemple.
Très utilisés dans le passé, ils ont aujourd’hui perdu de leur intérêt du fait de leur
utilisation restreinte à savoir l’irrigation des terres agricoles et les jardins des particuliers.
Durant ce travail, nous avons rencontré des présidents des associations syndicales des
irriguant, cartographié les canaux et proposé des solutions pour les valoriser aussi bien sur le
plan patrimonial que fonctionnel.
Rapport tutoré – licence professionnelle – session 2005/2006
« Les canaux d’irrigation gravitaire du bassin versant du gapeau »
5
1. Le Gapeau
Fleuve côtier du département du var, à l’hydrologie méditerranéenne (étiages en été et
violente crues en automne ou au printemps), il parcourt 47.5 kilomètres de long. Il prend sa
source sur la commune de signes dans le massif de la Sainte Baume et sur son cheminement,
il traverse neuf communes ; Signes, Méounes, Belgentier, Solliès-Toucas, Solliès-Pont,
Solliès-Ville, la Farlede, la Crau et Hyères où il se jette dans la méditerranée à l’aval de cette
ville.
Son bassin versant couvre une superficie de 870 km2 dont 310 l/m2 pour son
principal affluent le Réal martin.
Il faut distinguer deux zones :
 l’amont qui garde son caractère rural
 l’aval qui connaît un essor démographique important dû à la proximité de Toulon
et de l’attrait de la côte et les problèmes liés à cet essor (construction de
lotissements, zones commerciales).
L’agriculture y reste cependant présente et elle y est représente par ces diverses formes
(arboriculture, cultures maraîchères et florales)
2. Historique des canaux
Au Moyen-Âge, l’eau appartient aux seigneurs. C’est entre le XVI et le XVII éme
siècle que les droits sur l’eau sont progressivement achetés par les habitants du Gapeau.
L’eau du Gapeau est essentiellement utilisée à partir de la création d’un important réseau de
canaux, pour cela les riverains s’organisent en syndicats d’arrosant (ASA) sur le principe que
chacun paie un droit à utiliser l’eau.
Rapport tutoré – licence professionnelle – session 2005/2006
« Les canaux d’irrigation gravitaire du bassin versant du gapeau »
7
Pour pouvoir distribuer l’eau, il a fallu passer par quatre étapes qui ont évolué au cours
des siècles jusqu à nous pour arriver au système que nous connaissons aujourd’hui et qui reste
très proche de celui créé au départ.
La première étape : « emmagasiner »
Moyen-âge, il fallait emmagasiner l’eau par la création de retenues en terre mais très
vite elles ont montré leurs limites, emportées par les crues.
Un peu plus tard, elles seront construites avec des pieux et des fagots de bois (Fascines). Cette
technique sera remplacée au XIX éme siècle par la construction de retenues en maçonneries.
La seconde étape : « la capter »
Cette étape consiste à dévier l’eau de la retenue sur le Gapeau vers l’entré du canal
appelée prise d’eau. Elle est située en amont des villages ou du périmètre pour pouvoir arroser
le maximum de terres.
La troisième étape : « la distribution »
Elle se fait par l’intermédiaire de plusieurs canaux d’irrigation étroits et peu profond à
partir d’un canal principal. Ces canaux sont creusés dans la terre et sont aériens ou
souterrains, mais on peut dénombrer des aqueducs qui à cette époque étaient constitués de
planches.
La quatrième étapes : « drainer »
L’excèdent d’eau été rejeté à la fin du canal. Cela s’appelle le coup perdu.
L’agriculture irriguée concernait à l’époque surtout la basse vallée au XIX éme siècle
a Solliès-Pont un quart des terres étaient irriguées. Car les eaux du Gapeau sont riches et
fertiles. Le bouleversement le plus marquant pour les canaux a été la création du canal de
Provence dans les années soixante.
Rapport tutoré – licence professionnelle – session 2005/2006
« Les canaux d’irrigation gravitaire du bassin versant du gapeau »
8
Les usages anciens de l’eau répertoriés par le rapport Bosc en 1843
Le Réal Martin
Pignant
Carnoule
Puget
Pierrefeu
Hyères
Nom des barrages
écluses
Du Real
Roland
Manuel
Jacquarel
écluses
Serre menu
Mooupas
Chamberonne
ha irrigués
109 ha
264 ha
ND
ND
ND
activités et vestiges
Moulin a
farine x 3
papeterie
scierie
Papeterie
scierie
usines
ND
ND
Scierie
Réal de Cuers
Carnoule
Cuers
Carnoule
Nom des barrages
Moulin neuf
Arenne De la
Tours
5
autres sans nom
Nom des barrages
Bariquet
Champeronne
ha irrigués
65 ha
ha irrigués
264 ha
activités et vestiges
Moulin à plâtre
à farine à huile
activités et vestiges
moulin à
farine et huile
Rapport tutoré – licence professionnelle – session 2005/2006
« Les canaux d’irrigation gravitaire du bassin versant du gapeau »
9
Le Gapeau
Signe
Méounes
Belgentier
SollièsToucas
Solliès-Pont
Solliès-Ville
la Farlède
Hyères
Tourette et
des
Cenesses
Frères
Moulin
Ferrage
Monsieur
Gence
Presbytère
St Victor
écluses
Quartier
notre Dame
de la Crau
Quartier
Rochette
Quartier
Richaud
Mr
Beauregard
castille
327 ha
1281 ha
NC
maraîchage
Parc
d'oranger
moulins
Nom des barrages
écluses
Monrieu
Trinité
Gavodan
Belgentier
Moulin
Bastide
Papettia
ha irrigués
3 ha
60 ha
43 ha
70 ha
323 ha
activités et vestiges
moulin à
farine
fouloir
barrage
cotonnerie
papeterie
usines
diverses
moulins à
farines à
huile
tannerie
papeterie
moulin à
plâtre
à farine
à huile
farine huile
tannerie
Ces tableaux reprennent les activités industrielles et agricoles du Gapeau grâce aux
canaux montrant l’importance du système. L’eau a été utilisée comme force motrice pour les
moulins par exemple ou comme intervenant dans le processus de fabrication (papiers, cuirs,
savons). Ces activités industrielles ont décliné après la seconde guerre mondiale. La dernière
tannerie a fermé ses portes en1999.
3. Le statut des canaux
En France, un canal d’irrigation, pour pouvoir fonctionner, est constitué en
Association Syndicale, selon la loi du 21 juin 1865, complétée par le décret du 21 décembre
1926 et le décret du 18 décembre 1927.
Cette loi reprend elle même un principe très ancien, qui remonterait aux Wisigoths
pour les traces écrites que l’on a pût retrouver, mais certainement plus ancien encore, selon
des lois non écrites de l’antiquité.
Les propriétaires d’un périmètre donné peuvent se grouper et s’organiser en
association pour construire et entretenir un canal qui va irriguer l’ensemble du territoire.
Certains canaux mesurent plusieurs dizaines de kilomètres, et couvrent donc des
surfaces irrigables très importants. La répartition des tâches de construction et d’entretien de
l’ouvrage, la répartition de l’eau suppose que l’ensemble des propriétaires souscrivent à des
règles très précises, qui seront imposées par la loi et complétées par le règlement de
l’association.
Rapport tutoré – licence professionnelle – session 2005/2006
« Les canaux d’irrigation gravitaire du bassin versant du gapeau »
10
L’association syndicale donne une existence juridique à la collectivité des
propriétaires concernés, qui a alors la capacité d’acheter, de vendre, d’emprunter, d’ester en
justice.
Lorsqu’elle se forme sans l’intervention de l’Administration, l’association syndicale
des propriétaires est dite libre. Elle fait simplement l’objet d’un acte d’association
mentionnant son but, son mode d’administration, ses moyens, l’étendue des pouvoirs confiés
au syndicat, et d’une déclaration dans un journal d’annonces légales.
Ce type d’association syndicale ne peut fonctionner qu’avec un nombre restreint de
propriétaires associés et dans des domaines plus particuliers de l’irrigation. De plus elle ne
bénéficie d’aucun des avantages que la loi accorde aux associations syndicales autorisées en
matière de taxes, cotisations ou servitudes. Une association syndicale libre peut être convertie
en ASA par arrêté préfectoral, en vertu d’une délibération prise en assemblée générale.
L’association syndicale autorisée (ASA) est plus répandue en matière de canaux
d’irrigation. Les propriétaires intéressés par ces travaux peuvent en effet être réunis en ASA
par arrêté préfectoral, soit sur la demande d’un ou plusieurs propriétaires, soit sur l’initiative
d’un maire, du préfet ou du sous préfet. Cet arrêté préfectoral qui porte convocation en
assemblée générale des propriétaires présumés pouvoir profiter des travaux, diligente
également une enquête administrative sur les plans, avants projets, devis ainsi que sur le
projet d’association. Une ASA a le même statut qu’une collectivité.
Les membres présents à cette assemblée doivent inscrire sur le procès verbal s’ils
adhérent ou non à l’ASA. Les propriétaires concernés par l’ASA, dûment convoqués, qui ne
formulent pas leur refus par écrit avant l’assemblée générale ou par un vote à cette assemblée,
sont considérés comme adhérents à l’ASA.

Rôle
Le syndicat délibère sur les affaires de l’association. Il est chargé notamment de :
 Faire rédiger les projets, les discuter et statuer sur les modalités d’exécution,
 désigner un receveur qu’il fait agréer par le préfet,
 voter le budget annuel et dresser le rôle des taxes à imposer aux membres de
l’association,
 délibérer sur les emprunts qui peuvent être nécessaires à l’association,
 contrôler et vérifier les comptes présentés annuellement par le directeur et par
le receveur de l’association,
 autoriser toutes actions devant les tribunaux judiciaires et administratifs.
Il faut signaler que depuis le 1er juillet 2004 n°2004-632, une nouvelle ordonnance
vient de sortir : elle élargie les compétences des ASA mais plus particulièrement des ASL
Rapport tutoré – licence professionnelle – session 2005/2006
« Les canaux d’irrigation gravitaire du bassin versant du gapeau »
11
4.
Les canaux étudiés
Sauvan les Penchiers
ASA dirigée par Monsieur Galland, qui regroupe 150 arrosants. Le périmètre de cette
ASA est de 87 hectares et l’entretien est à la charge du syndicat. Quant au curage, au
débroussaillage et au nettoyage du canal, ils sont effectués par des C.A.T.
Le fonctionnement du canal se fait à partir du livret d’arrosage dont la première
utilisation remonte à 1865. Il fonctionne par temps d’arrosage par rapport à la surface.
L’irrigation du canal se fait sur 8 jours du début à la fin.
Suite au rendez-vous, nous avons pu comprendre le fonctionnement de la taxe
d’arrosage qui est obligatoire lorsqu’on se trouve dans le périmètre. La taxe doit être payé au
Trésor public.
En ce qui concerne le canal, il y a des problèmes d’écoulement des eaux pluviales par
temps de pluie avec un rejet d’hydrocarbures et métaux lourds dans les canaux. Le rejet est
interdit et c’est un droit que s’octroi la Mairie car elle ne dispose pas de réseau pluvial. Cela
peut entraîner une dégradation de la biodiversité voisine du canal. De plus, lors d’une vente
de parcelle, et si elle est divisée, le nouveau propriétaire à le droit à l’eau.
Canal Jean Natte
Le canal Jean Natte est le témoignage d’un savoir-faire unique pour l’époque de sa
construction 1458 et la détermination de son architecte qui porte son nom aujourd’hui et
Rudolphe de Limans contributeur financier.
Long de près de 9 km le canal de dérivation sur le Gapeau est pris à la Castille sur la
commune de la Crau. A l’époque de sa construction son but premier était d’apporter de l’eau
à Hyères pour irriguer les cultures maraîchères et les agrumes dans un périmètre qui
correspond à présent au parc Olbus Riquier. Cependant, il servait aussi aux moulins et aux
industries et cela a été toujours sa vocation première. Actuellement, il sert toujours à irriguer
les cultures, jardin mais sert aussi d’écoulement pluvial.
Construit grâce à des paysans qui voulaient l’eau pour leur propriété, ils ont permis de
créer un maillage important. L’eau sur les hauteurs de Hyères peut être possible grâce à un
système de bélier (voir schémas).
Il y eut de nombreux conflits mais l’eau a toujours coulé à Hyères selon un principe
ou l’eau était en accès « libre » mais il devait en rester assez pour faire fonctionner les
moulins.
Rapport tutoré – licence professionnelle – session 2005/2006
« Les canaux d’irrigation gravitaire du bassin versant du gapeau »
12
Les travaux les plus importants ont été l’étanchéité car au départ les canaux étaient en
terre ou la mise en aqueduc ou souterrain nécessaire au développement de la ville Hyères
notamment par la création des avenues.
A l’heure actuelle les riverains sont constitués en ASA mais l’entretiennent est confié
à la mairie. Pour éviter les crues, un système de vannes de régulation permet de renvoyer le
surplus d’eau vers l’égoutier.
Aujourd’hui, le patrimoine exceptionnel que constitue le bêal est reconnu car il est
l’un des plus important canaux du Var et son architecture a traversé les siècles en montrant la
technique très avancer de l’époque (par exemple les cheminés des vents pour dépressuriser
l’eau).
Canal de la Ferrage
Crée en 1854, le canal de la ferrage reprend les caractéristiques du canal des Sauvans
et Penchier. Cependant, nous avons pu y relever de nombreux problèmes comme la présence
d’embâcles qui obstruent les prises d’eau, les écoulements des eaux pluviales qui viennent se
jeter dans les canaux.
Les particularités dont nous pouvons également parler sont la présence de siphons qui
permettent de franchir les routes en les contournant par-dessous et également des canaux
aériens c'est-à-dire construits à 1m30 au dessus du sol. Ces aménagements ont été effectués
par la société d’autoroute dans le but de préserver la présence de ces canaux.
5. La valorisation
Auprès des propriétaires
Il nous a paru utile de valoriser les canaux auprès des propriétaires fonciers
(agriculteurs et résidants) car actuellement ce système d’irrigation est très mal compris,
parfois mal accepté et surtout laissé de plus en plus à l’abandons au profit des services du
canal de provence.
Auprès des touristes et des habitants
Cette valorisation porte uniquement sur le canal Jean Natte, le seul à comporter une
architecture restée intacte à travers les ages. Elle portera sur la découverte de ce patrimoine
ancien qui a fait la richesse de la région pendant les siècles passés à travers ses utilisations.
L’un des moyens les plus efficaces pour le faire découvrir et le promouvoir serait de l’inscrire
aux journées du patrimoine qui rassemblent les foules.
Rapport tutoré – licence professionnelle – session 2005/2006
« Les canaux d’irrigation gravitaire du bassin versant du gapeau »
13
Conclusion
Le stage a été très enrichissant pour notre culture personnelle et notre expérience
professionnelle car nous avons put côtoyer des professionnels, approcher et découvrir ce
réseau gravitaire encore très utilisé aujourd’hui.
Il faut noter cependant qu’actuellement la ressource en eau se fait de plus en plus rare
et sa bonne gestion en devient prioritaire.
Dans cette optique, le réseau gravitaire n’est pas le mieux placé car contrairement aux
idées reçues, il est très gaspilleur à cause de nombreuses fuites sur son parcours.
Certes, l’eau perdue retourne au sol mais avant ce retour, elle a été transporté loin de
son point de captage et ne passe pas forcement au-dessus de nappes phréatiques.
De plus, la localisation de certains de ces canaux en bord de route permet de
transporter les hydrocarbures dans des endroits (sol et rivières) non exposés à une pollution
directe et donc pollués.
Nos compétences et le temps dont nous disposions étaient jugées trop limites pour
pouvoir effectuer un travail approfondi.
De ce fait, il serait très utile d’utiliser un GPS pour bien référencer l’ensemble des
canaux et ainsi connaître leur étendu de façon précise.
Rapport tutoré – licence professionnelle – session 2005/2006
« Les canaux d’irrigation gravitaire du bassin versant du gapeau »
15
www.legifrance.gouv.fr
www.asainfo.net
histoire.eau.hyeres.free.fr
<<Gestion concertée de la maîtrise de la ressource en eau en zone
méditerranéenne>> Appel à projet 2004
<<Les externalités de l’irrigation gravitaire>> 2004 auteur : MARWAN Ladki
thèse : le Gapeau Christophe Aquadro, date ?
Rapport tutoré – licence professionnelle – session 2005/2006
« Les canaux d’irrigation gravitaire du bassin versant du gapeau »
17
Annexe 1 : liste des ASA
Source : Chambre de l’agriculture
Annexe 2, 3, 4, 5, 6, 7: cartographie des canaux
Source : Chambre de l’agriculture, personnalisées par MANDINE Jérémy
Rapport tutoré – licence professionnelle – session 2005/2006
« Les canaux d’irrigation gravitaire du bassin versant du gapeau »
19
Annexe 1 : liste des ASA
ASA adhérentes à la Fédération Départementale des Associations Syndicales d'Hydraulique Collective du Var
Structure
Adresse siège
ASA DES ARROSANTS DU
SECTEUR NORD
Hôtel de Ville
ASA DES CANAUX DE BELGENTIER Hôtel de Ville
ASA DES ARROSANTS DES
SOURCES DE LA FOUX
ASA D'ARROSAGE DES MAUNIERS
ASL ARROSANTS DU CANAL JEAN
NATTE
COMMUNE DE LA CRAU ET
HYERES
3, Ch de Brignoles
CP siège
83210
83210
83390
Ville siège
BELGENTIER
BELGENTIER
04 94 33 13 00
04 94 33 13 00
04 94 28 07 37
Responsable
Mr PERRIN
CUERS
AMIC Alberte
3,chemin de brignoles
83390 CUERS
Hôtel de Ville
83210
FARLEDE (LA)
04 94 48 42 42
DELPIANO J.Pierre
Domaine de la Castille
83260 LA CRAU
Hôtel de Ville
83400
HYERES
04 94 35 90 65
SAUGEY Georges
Hôtel de Ville
83400
HYERES
04 94 00 78 78
RITONDALE Léopold
04 94 21 40 65
JACQUET Bernard
10, rue des MicocouliersLes Restanques du Thouar
83130 GARDE (LA)
04 94 28 20 04
PHILIP Georges
04 94 48 31 04
04 94 90 88 03
10, rue des MicocouliersLes Restanques du
Thouar
83130
ASA DU CANAL DE SERRE MENU
ASA DU CANAL MOELLO
TROUCADO
ASA DU CANAL ST JEAN LA
TUILLIERE
COMMUNE DE PIGNANS
Hôtel de Ville
83390
Hôtel de Ville
83390
Hôtel de Ville
Hôtel de Ville
83390
83790
GARDE (LA)
PIERREFEU-DUVAR
PIERREFEU-DUVAR
PIERREFEU-DUVAR
PIGNANS
ASL DE PUGET-VILLE
ASA DES ARROSANTS DE SIGNES
Hôtel de Ville
Hôtel de Ville
83390
83870
PUGET-VILLE
SIGNES
ASA DU CANAL DE REDOURON à
PIERREFEU
Tél. siège
Tél. responsable
04 94 48 95 29
04 94 48 69 46
04 94 66 22 36
04 94 21 40 65
06 19 75 92 14
04 94 28 20 04
04 94 28 20 04
04 94 48 81 34
BOUISSON Fabrice
MAURIC Jean-Marc
04 94 90 80 32
ASA DES CANAUX DE LA TOUR ET
CADOUIRE
ASA DES EAUX DU CANAL DE LA
FERRAGE
ASA DES EAUX DU CANAL DES
FILLOLS
ASA DES EAUX DU CANAL DES
TROIS PIERRES
ASA DES TERRINS
ASA DU CANAL DES LAUGIERS
ASA DU CHATEAU
UNION DES ASA DE L'ECLUSE DES
MESSIEURS & DU CANAL DU
CHÂTEAU
ASA D'ARROSAGE DES GUIRANS
ASA DES ARROSANTS DE LA FONT
DU THON
ASA DU CANAL DES RAYNAUDS ET
DES AIGUIERS
ASA DES DAIX ET MAUNIERS
ASA Du CANAL DES SAUVAN ET
PENCHIERS
Hôtel de Ville
Hôtel de Ville
Hôtel de Ville
Hôtel de Ville
Hôtel de Ville
Hôtel de Ville
Hôtel de Ville
Hôtel de Ville
83210
83210
83210
83210
83210
83210
83210
83210
SOLLIES-PONT
SOLLIES-PONT
SOLLIES-PONT
SOLLIES-PONT
SOLLIES-PONT
SOLLIES-PONT
SOLLIES-PONT
SOLLIES-PONT
04 94 28 90 14
BOUCHARD Joël
305, chemin Grande Bastide
83210 SOLLIES-PONT
04 94 13 58 00
Mr BANZET Claude
330, chemin des Aiguiers
83210 SOLLIES-PONT
04 94 28 90 14
DOZOUL
Quartier des Fillols
83210 SOLLIES-PONT
04 94 28 80 84
Fax: 04
94 13 58 01
04 94 28 90 14
MARCEL Alain
L'outaou
98, chemin des Pachiquous
83210 SOLLIES-PONT
04 94 33 80 28
Port: 06
80 31 01 00
mail:[email protected]
04 94 28 90 14
MORELLI Georges
Les Terrins
83210 SOLLIES-PONT
04 94 28 90 14
04 95 28 90 14
ALLIAUD Maurice
Les laugiers
SOLLIES-PONT
04 94 28 90 14
DOZOUL
Quartier des Fillols
83210 SOLLIES-PONT
04 94 33 77 28
04 94 28 85 03
83210
Hôtel de Ville
83210
SOLLIES-TOUCAS
04 94 28 90 47
PRAX Maurice
212 Corniche Marcel Pagnol
83210 SOLLIES TOUCAS
Hôtel de Ville
83210
SOLLIES-TOUCAS
04 94 28 90 47
COLONNA Pierre
Hôtel de Ville
Hôtel de Ville
83210
83210
SOLLIES-TOUCAS
SOLLIES-VILLE
04 94 28 90 47
04 94 28 90 06
BAREYRE Michel
BOUCHARD
04 94 28 90 14
GALAND Gérard
Chemin de la Blanquette
83210 SOLLIES-VILLE
Hôtel de Ville
83210
SOLLIES-VILLE
04 94 28 80 84
Fax: 04 94 13 58 01
04 94 33 82 60
04 94 48 43 32
22
Annexe 2 : Canal des Sauvan les Penchiers
Captage
N
Solliès-Pont
Gapeau
Captage
Périmètre
de l’ASA
Solliès-Ville
Rejet
Prise
Prise d'eau
d'eau
Captage
Farlède
Tronçon
Tronçon
n°1
n°1
Echelle : 1/211 ème
Annexe 3 : Canal de la Farlède
N
Prise
Prise d'eau
d'eau
Captage
Tronçon
Tronçon
n°1
n°1
Tronçon
Tronçon n°2
n°2
La Farlède
Tronçon
Tronçon
n°3
n°3
Point
Point de
de rejet
rejet n°1
n°1
Rejet
Gapeau
Périmètres
de l’ASA
Rejet
Point
Point de
de rejet
rejet n°3
n°3
Point
Point de
de rejet
rejet n°2
n°2
Rejet
Rapport tutoré – licence professionnelle – session 2005/2006
« Les canaux d’irrigation gravitaire du bassin versant du gapeau »
23
Echelle : 1/211 ème
Annexe 4 : Canal de Belgentier
Captage
Gapeau
Rejet
Périmètre de
L’ASA
Rejet
Echelle : 1/105 ème
Annexe 5 : Réal Martin
Rapport tutoré – licence professionnelle – session 2005/2006
« Les canaux d’irrigation gravitaire du bassin versant du gapeau »
24
Captage
N
Périmètre
de l’ASA
Rejet
Rejet
Rejet 1
111
1
Rejet
Rejet
Rejet
Rejet
Pierrefeu
La Crau
Rejet
Rejet
Rejet
Rejet 2
222
2
Rejet
Rejet
Rejet
Echelle : 1/211 ème
Annexe 6 : Canal de Carnoules
N
Carnoules
Tronçon
Tronçon
Tronçon
n°1
n°1
n°1
Tronçon
Tronçon
Tronçon
n°1
n°1
Tronçon
Tronçon
Tronçon
n°1
n°1
n°1
Tronçonn°1
n°1
Tronçon
Tronçon
Tronçon
n°2
n°2
n°2
Tronçon
Tronçon
Tronçon
n°2
n°2
Tronçon
Tronçon
Tronçon
n°2
n°2
n°2
Tronçonn°2
n°2
Pignans
Ouvrage
Station de mesure
Tronçon
Tronçon
Tronçonn°5
n°5
n°5
n°5
Tronçon
Tronçon
Tronçon
n°5
n°5
Tronçon
Tronçon
Tronçon
n°5
n°5
Tronçonn°5
n°5
Tronçon
Tronçon
Tronçonn°3
n°3
n°3
n°3
Tronçon
Tronçon
Tronçon
n°3
n°3
Tronçon
Tronçon
Tronçon
n°3
n°3
Tronçonn°3
n°3
Tronçon
Tronçon
Tronçonn°7
n°7
n°7
n°7
Tronçon
Tronçon
Tronçon
n°7
n°7
Tronçon
Tronçon
Tronçon
n°7
n°7
Tronçonn°7
n°7
Tronçon
Tronçon
Tronçonn°8
n°8
n°8
n°8
Tronçon
Tronçon
Tronçon
n°8
n°8
Tronçon
Tronçon
Tronçon
n°8
n°8
Tronçonn°8
n°8
Rejet
Rejet
Rejet1
11
11
1
Rejet
Rejet
Rejet
Rejet
Rejet
Rejet
Rejet1111
Rejet
Réal Martin
Périmètre
de l’ASA
Tronçon
Tronçon
Tronçonn°6
n°6
n°6
n°6
Tronçon
Tronçon
Tronçon
n°6
n°6
Tronçon
Tronçon
Tronçon
n°6
n°6
Tronçonn°6
n°6
Tronçon
Tronçon
Tronçonn°4
n°4
n°4
n°4
Tronçon
Tronçon
Tronçon
n°4
n°4
Tronçon
Tronçon
Tronçon
n°4
n°4
Tronçonn°4
n°4
Rejet
Rejet
Rejet2
22
22
2
Rejet
Rejet
Rejet
2
Rejet
Rejet
Rejet
Rejet222
Rejet
Echelle : 1/211 ème
Rapport tutoré – licence professionnelle – session 2005/2006
« Les canaux d’irrigation gravitaire du bassin versant du gapeau
25
26
Annexe 7 : vue d’ensemble des canaux d’irrigation
N
27
