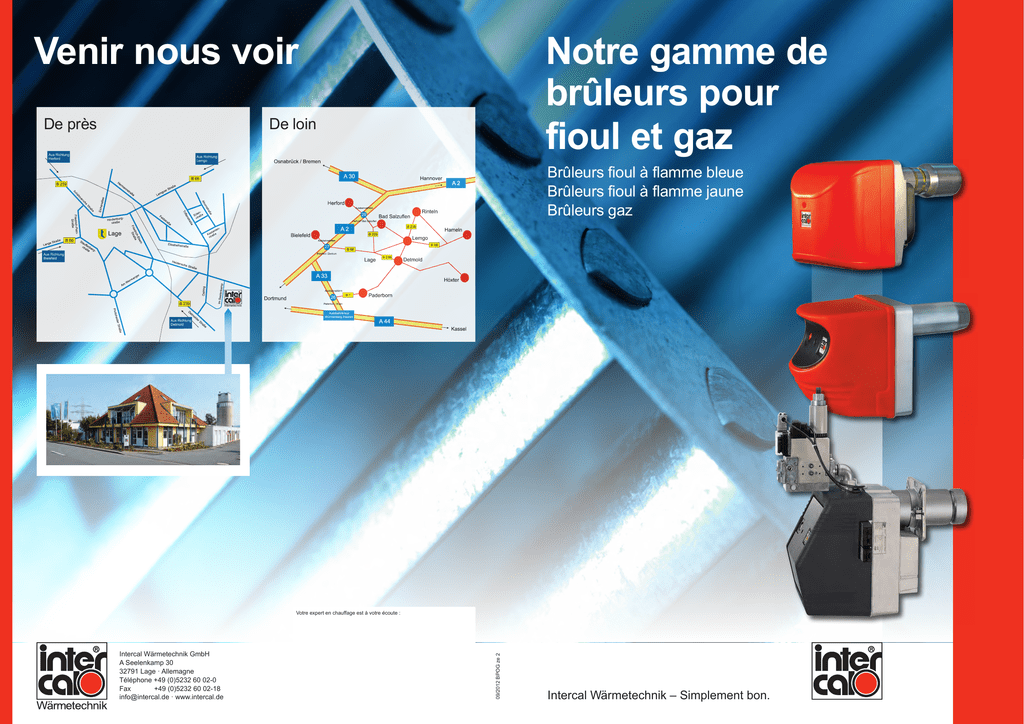

Notre gamme de brûleurs pour fioul et gaz Venir nous voir

Venir nous voir
De près
Notre gamme de
brûleurs pour
fioul et gaz
De loin
Brûleurs fioul à flamme bleue
Brûleurs fioul à flamme jaune
Brûleurs gaz
Intercal Wärmetechnik GmbH
A Seelenkamp 30
32791 Lage · Allemagne
Téléphone +49 (0)5232 60 02-0
Fax
+49 (0)5232 60 02-18
[email protected] · www.intercal.de
09/2012 BPOG ze 2
Votre expert en chauffage est à votre écoute :
Intercal Wärmetechnik – Simplement bon.
Des produits de qualité bon
marché pour l'Allemagne et le
monde entier
Notre gamme de brûleurs
pour le fioul et le gaz
Déballer, installer, chauffer.
Brûleur fioul à flamme bleue
BNR 100 · BNR 110
brûleur fioul à flamme bleue (12-45 kW)
Brûleurs fioul à flamme jaune
SLV 100 B · SLV 110 B
brûleurs fioul à flamme jaune (16–85 kW)
SLV 10 B · SLV 33/2 B
brûleurs fioul à flamme jaune (16-120 kW)
SLV 33 · SL 44 · SL 44/2 SL 55/2 · SL 66/2
brûleurs fioul à flamme jaune (69– 350 kW)
SL 400/2 · SL 410/2 · SL 420/2
brûleurs fioul à flamme jaune (212 – 763 kW)
Nous valorisons nos partenariats et la proximité
avec les clients.
Brûleurs gaz
Nous veillons à fournir des
solutions de chauffage sûres
pour l'avenir.
La société Intercal est renommée au niveau national et
international depuis près de quatre décennies pour ses
produits thermiques de qualité à des prix avantageux. En
tant que membre du groupe stable financièrement MHG,
nous faisons partie des entreprises les plus fiables, et
durables du secteur. A partir de notre site de Westphalie orientale, nous produisons et commercialisons nos
systèmes et composants thermiques dans plus de 25
pays et nous avons acquis une excellente réputation
auprès de nos clients sur tous les marchés. Le million de
chaudières vendues ainsi
que nos partenariats commerciaux de longue date avec
des fournisseurs de système de chauffage notables en
sont une preuve significative.
2
Notre centre logistique moderne dans notre maison mère sur notre site de Westphalie orientale
garantit une production flexible et conforme aux
attentes du client, ainsi qu'une livraison fiable et
dans les temps.
Les partenariats et la proximité avec le client sont des
valeurs essentielles pour Intercal Wärmetechnik GmbH.
Cela passe pour nous par un suivi aussi bien personnel qu'individuel avec un contact direct avec l'équipe
d'Intercal. De plus, nos experts techniques partagent
l'ensemble de leurs connaissances dans le cadre de
formations intensives et pratiques pour le maniement
et la commercialisation de nos produits de qualité. Sur
notre site, nous disposons de 6 500 m² d'infrastructure
ultra-moderne. Cela garantit des trajets relativement
courts et n'influence en rien la qualité des produits
Intercal si prisés autant au niveau national qu'international. En quelques mots : les produits Intercal sont tout
simplement excellents.
SGN(F) 100 · SGN(F) 110
brûleur gaz (14 – 65 kW)
SGN 22 · SGN 33 · SGN 33/2
brûleur gaz (35 – 107 kW)
SGN 44/2 · SGN 55/2 SGN 66/2
brûleur gaz (93 – 350 kW)
SGN 400/2 · SGN 410/2
SGN 420/2
brûleur gaz (285 – 715 kW)
Egalement dans notre gamme
Chaudières fioul et gaz à condensation et chaudières/unités basse température fioul et gaz (3,5 à 150 kW)
Systèmes hybrides chaudières fioul / pompes à chaleur (15 kW)
Pompes à chaleur air/eau modulables (3,5 à 15,3 kW)
Ballons d'eau potable (boilers verticaux ou horizontaux, ballons à haute efficience,
ballons solaires de 115 à 500 L)
Installations solaires thermiques (Système complet de capteurs solaires plats)
Système de gaz d'échappement en matière plastique et accessoires
3
Brûleurs fioul à flamme bleue
Brûleurs fioul à flamme jaune
BNR 100 BNR 110
SLV 100 B SLV 110 B
(12 – 45 kW)
(16–85 kW)
35 –140 mm
200 –350 mm
233 mm
315 – 420 mm
233 mm
276 mm
276 mm
80– 90 mm
80 – 90 mm
315 – 410 mm
Technique de brûleur dernier cri
Moderne, compacte, efficace
Brûleur fioul à flamme jaune économique et peu
polluant pour installation universelle sur des
chaudières anciennes et récentes
Limite de contrôle de 1. BImSchV 2010 respectée
Ajustement individuel de la puissance grâce aux
deux versions pour des puissances des 16 à 55 kW
et de 55 à 85 kW
Accrocheur de précision pour une
combustion propre
Clapet de fermeture automatique
Adaptation de la puissance et réglage du brûleur simplifiés
Fonctionnement particulièrement silencieux grâce à
un dispositif d'insonorisation optimisé et des caissons
à air spécifiques
Possibilité d'utilisation indépendante de l'air ambiant
Boîtier tangentiel stable en aluminium
Résistance à la chaleur, facilité d'entretien et durée
de vie prolongée
1,0
0,9
0,8
0,7
0,6
0,5
BNR 100
0,4
BNR 110
0,3
0,2
1,0
0,9
0,8
0,7
Feuerraumdruck [mbar]
Brûleur fioul à flamme bleue particulièrement économique et peu polluant pour installation universelle sur
des chaudières anciennes et récentes avec ou sans
condensation
Niveau inférieur à la limite de contrôle de
1. BlmSchV 2010
Ajustement individuel de la puissance grâce aux
deux versions pour des puissances des 12 à 30 kW
et de 30 à 40 kW
Accrocheur de précision pour une
combustion parfaite, sans suie
Clapet de fermeture automatique
Adaptation de la puissance et réglage du brûleur simplifiés
Fonctionnement particulièrement silencieux grâce à
un dispositif d'insonorisation optimisé et des caissons
à air spécifiques
Possibilité d'utilisation indépendante de l'air ambiant
(BNR 100)
Résistance à la chaleur, facilité d'entretien et durée
de vie prolongée
0,1
0,6
0,5
0,4
SLV 100 B
0,3
SLV 110 B
0,2
0,1
12
14
16
18
20
22
24
26
28
30
32
34
36
38
40
42
44
46
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
Brennerleistung [kW]
Données techniques
TYPE
Numéro d'article
Données techniques
BNR 100
BNR 110
60 100 1100
60 100 1110
Gamme de puissance nominale
kW
12 – 30
30 – 45
Débit de fioul
kg/h
1,00 – 2,60
2,60 – 3,80
3
3
V/Hz
230/50
230/50
Catégorie NOxTension
Puissance électrique absorbée
Numéro d'identification du produit
W
252
268
CE 0045BS2744
CE 0045BS2745
Sous réserves de modifications techniques.
4
TYPE
Numéro d'article
SLV 100 B
SLV 110 B
60 100 0100
60 100 0110
Gamme de puissance nominale
kW
16 – 55
55 – 85
Débit de fioul
kg/h
1,35 – 4,60
4,70 – 7,10
3
3
V/Hz
230/50
230/50
Catégorie NOxTension
Puissance électrique absorbée
Numéro d'identification du produit
W
250
275
CE 0045BS2747
CE 0045BS2743
Sous réserves de modifications techniques.
5
Brûleurs fioul à flamme jaune
Brûleurs fioul à flamme jaune
SLV 10 B SLV 33/2 B
SLV 33 SL 44 SL 44/2 SL 55/2 SL 66/2
(16–120 kW)
(69–350 kW)
Simplement excellent
(217 mm) 244 mm
150 mm
50
mm
(220 mm) 240 mm
(232 mm) 254 mm
(280 mm) 310 mm
Feuerraumdruck [mbar]
Brûleur fioul économique et peu polluant pour installation universelle
Limite de contrôle de 1. BImSchV 2010 respectée
Accrocheur de précision pour une
combustion propre
Buse à air à réglage continu
Clapet de fermeture automatique
Adaptation de la puissance et réglage du brûleur simplifiés
Fonctionnement particulièrement silencieux grâce à
un dispositif d'insonorisation optimisé
Résistance à la chaleur, facilité d'entretien et durée
de vie prolongée
(275 mm) 305 mm
(80 mm)
90 mm
(SLV 10 B in Klammern)
Brennerleistung [kW]
Brûleur fioul économique et peu
polluant pour installation universelle
Adaptation individuelle de la puissance grâce à cinq
versions différentes pour des puissances respectives
de 69 à 169 kW (1 allure) et de 128 à 350 kW (2
allures).
Buse à air à réglage continu
Clapet de fermeture automatique
Ajustement des performances et réglage du brûleur
simplifiés
SLV 33 avec préchauffage intégré du fioul
Boîtier tangentiel stable en aluminium
Résistance à la chaleur, facilité d'entretien et durée
de vie prolongée
1,0
0,5
SLV 33
0
5
Feuerraumdruck [mbar]
Feuerraumdruck [mbar]
Feuerraumdruck [mbar]
3,5
1,5
3
2,5
2
1,5
1
SL 44 (/2)
0,5
0
-0,5
69
80
95
107
4,5
4,5
4
3,5
3
2,5
2
1,5
SL 55/2
1
0,5
8
9
10
11
12
13
14
15
10
11
Öldurchsatz in kg/h
110
130
4
3,5
3
2,5
2
1,5
1
SL 66/2
0,5
0
-0,5
0
7
90
Brennerleistung [kW]
Feuerraumdruck [mbar]
Les brûleurs pour une longue
durée de vie
12
13
14
15
16
17
18
19
20
21
17
18
19
20
Öldurchsatz in kg/h
150
Brennerleistung [kW]
170
130
150
170
190
21
22
23
24
25
26
27
28
29
30
31
Öldurchsatz in kg/h
210
Brennerleistung [kW]
230
210
230
250
270
290
310
330
350
Brennerleistung [kW]
Données techniques
TYPE
SLV 10 B
SLV 33/2 B
Puissance du brûleur
kW
16 – 50
67 – 120
Débit de fioul
kg/h
1,3 – 4,2
5,6 –10,5
W
240
340
Puissance électrique absorbée
Numéro d'identification du produit
CE-0032 BQ 2717
CE-0027 BQ 2715
Sous réserves de modifications techniques.
6
Données techniques
TYPE
Puissance du brûleur
Débit de fioul
SLV 33
SL 44 (/2)
SL 55/2
SL 66/2
kW
69 –107
93 –169
128 – 232
209 – 350
kg/h
5,6 –10,5
8,0 –14,0
11,0 – 20,0
18,0 – 30,0
Sous réserves de modifications techniques.
7
Brûleurs fioul à flamme jaune
Brûleurs gaz
SL 400/2 SL 410/2 SL 420/2
SGN(F) 100 SGN(F) 110
(212–763 kW)
(14– 65 kW)
6
5,5
5
SL 410/2
4,5
4
Feuerraumdruck [mbar]
Brûleur fioul économique, peu polluant et entièrement automatique en construction monobloc pour
une application universelle
Adaptation individuelle de la puissance grâce aux
trois versions pour des puissances des 212 à 763 kW
Equipés de relais fioul pour une utilisation intermittente selon les normes DIN EN 267 et DIN EN 230
Busée d'arrivée d'air réglable et moteur de clapet
d'air pour circulation à deux allures
Structure compacte et claire
Boîtier tangentiel stable en aluminium
Résistance à la chaleur, facilité d'entretien et durée
de vie prolongée
3,5
3
2,5
SL 420/2
2
SL 400/2
1,5
1
0,5
0
0
100
200
300
400
500
600
700
276 mm
35–160 mm
244 mm
233 mm
445 mm
1,2
1
Feuerraumdruck [mbar]
Technique prouvée avec des
performances élevées
217 mm
Brûleur gaz économique et peu polluant
pour installation universelle sur des chaudières
anciennes et récentes
Limite de contrôle de 1. BImSchV 2010 respectée
Adaptation individuelle de la puissance grâce aux deux
versions pour des puissances des 14 à 40 kW et de 40
à 65 kW respectivement
Accrocheur de précision pour une combustion propre
Clapet de fermeture automatique
Adaptation de la puissance et réglage du brûleur simplifiés
Boîtier tangentiel stable en aluminium
Fonctionnement particulièrement silencieux grâce à un
dispositif d'insonorisation optimisé et des caissons à
air spécifiques
Raccordement simplifié grâce au tuyau de gaz souple
DVGW de 900 mm fourni
Possibilité de prise d'air externe (SGN 100)
Résistance à la chaleur, facilité d'entretien et durée de
vie prolongée
80 mm
Le progrès peut être aussi
facile que cela
0,8
0,6
SGN(F) 100
SGN(F) 110
0,4
0,2
0
0
10
20
30
40
50
70
60
800
Brennerleistung [kW]
Brennerleistung [kW]
Données techniques
TYPE
Données techniques
TYPE
SL 400/2
SL 410/2
SL 420/2
Puissance du brûleur
kW
212 – 350
261– 593
395 – 763
Débit de fioul
kg/h
18 – 30
22– 50
33 – 64
Raccordement électrique
V/Hz
230/~/50
400/3~/50
400/3~/50
Sous réserves de modifications techniques.
8
SGN 100
SGNF 100
SGN 110
kW
14 – 40
14 – 40
40 – 65
40 – 65
Raccordement électrique
V/Hz/W
230/50/130
230/50/130
230/50/150
230/50/150
Pression de sortie du gaz
mbar
Puissance
Numéro d'identification du produit
Raccordement au gaz
Type de gaz
Catégorie NOx
FM
SGNF 110
20 – 65
37 – 65
20 – 65
37– 65
CE 0085BU0472
CE 0085BU0472
CE 0085BU0472
CE 0085BU0472
1/2″
1/2″
3/4″
3/4″
Gaz naturel
Gaz liquide/LPG
Gaz naturel
Gaz liquide/LPG
3
3
3
3
Sous réserves de modifications techniques.
9
Brûleurs gaz
Brûleurs gaz
SGN 22 SGN 33 SGN 33/2 (35 –107 kW)
SGN 400/2 SGN 410/2 SGN 420/2
(285 – 715 kW)
SGN 44/2 SGN 55/2 SGN 66/2 (93–350 kW)
Simplement excellent
SGN 22 · SGN 33 · SGN 33/2
SGN 44/2 · SGN 55/2 · SGN 66/2
1,2
1,0
0,8
0,6
0,4
0,2
SGN 22
SGN 33(/2)
0
30
40
50
60
70
80
90
100
110
3,0
2,5
1,5
1,0
SGN 44/2
0,5
Données techniques
kW
Numéro d'identification du produit
7
SGN 33
SGN 33/2
35 – 70
69 –107
69 –107
CE 0085 AQ 0516
CE 0085 AQ 0516
Pression du flux de gaz
mbar
20
20
20
Raccordement au gaz
FF
1/2“
3/4“
3/4“
Sous réserves de modifications techniques.
10
130
8
9
150
170
190
210 230 250 270
Brennerleistung [kW]
290
310
330
Puissance du brûleur
TYPE
SGN 44/2
SGN 55/2
SGN 66/2
93 –163
128 – 232
209 – 350
CE 0085 AQ 0516
CE 0085 AQ 0516
CE 0085 AQ 0516
mbar
20
20
20
FF
1“
1“
1 1/4“
kW
Numéro d'identification du produit
Pression du flux de gaz
Raccordement au gaz
7
6,5
6
SGN 410/2
5,5
5
4,5
4
3,5
SGN 420/2
3
2,5
2
SGN
400/2
1,5
0,5
Données techniques
350
10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
Brennerleistung Kcal/h Wert x 10.000
TYPE
7,5
1
SGN 66/2
Sous réserves de modifications techniques.
0
200
300
400
500
600
700
800
Brennerleistung [kW]
SGN 400/2
SGN 410/2
kW
285 – 350
350 – 550
500 – 715
Raccordement électrique
V/Hz
230/~/50
400/3~/50
400/3~/50
Pression de sortie du gaz
mbar
20 (50)
25 (50)
25 (50)
1 ¼″
1 ½″
2″
Gaz naturel (gaz liquide)
Gaz naturel (gaz liquide)
Gaz naturel (gaz liquide)
CE 0085 AQ 0916
CE 0085 AQ 0916
Puissance du brûleur
SGN 22
CE 0085 AQ 0516
SGN 55/2
0
90
Puissance du brûleur
Brûleur gaz économique, peu polluant et entièrement
automatique en construction monobloc pour une
application universelle sur des chaudières haute performance modernes à flamme inversée et chaudières
anciennes à tirage naturel
Adaptation individuelle de la puissance grâce aux
trois versions pour des puissances de 285 à 350 kW
et de 500 à 715 kW
L’accrocheur haute performance permet un ajustement précis aux besoins de chauffage et une utilisation énergétique optimale
Clapet de fermeture automatique
Structure compacte et claire
Boîtier stable en fonte de métal léger
Multibloc - pas besoin de ligne de gaz
Résistance à la chaleur, facilité d'entretien et durée
de vie prolongée
2,0
Brennerleistung [kW]
TYPE
Technique prouvée avec
rendement élevé
maximaler Feuerraumdruck [mbar]
Brûleur gaz économique et peu polluant
pour installation universelle
Adaptation individuelle de la puissance grâce aux
trois versions pour des puissances de 93 à 163 kW,
de 128 à 232 kW (une allure) et de 209 à 350 kW
(deux allures)
Clapet de fermeture automatique
Structure compacte et claire
Boîtier tangentiel stable en aluminium
Résistance à la chaleur, facilité d'entretien et durée
de vie prolongée
Überdruck im Feuerraum [mbar]
Feuerraumdruck [mbar]
Brûleur à soufflerie gaz économique et peu polluant
pour installation universelle
Adaptation individuelle de la puissance grâce aux trois
versions pour des puissances de 35 à 70 kW, de 69 à
107 kW (une allure) et de 69 à 107 kW (deux allures)
Buse à air à réglage continu
Accrocheur haute précision
Clapet de fermeture automatique
Structure compacte et claire
Boîtier tangentiel stable en aluminium
Résistance à la chaleur, facilité d'entretien et durée
de vie prolongée
Raccordement au gaz
Type de gaz
Numéro d'identification du produit
SGN 420/2
CE 0085 AQ 0916
Sous réserves de modifications techniques.
11
