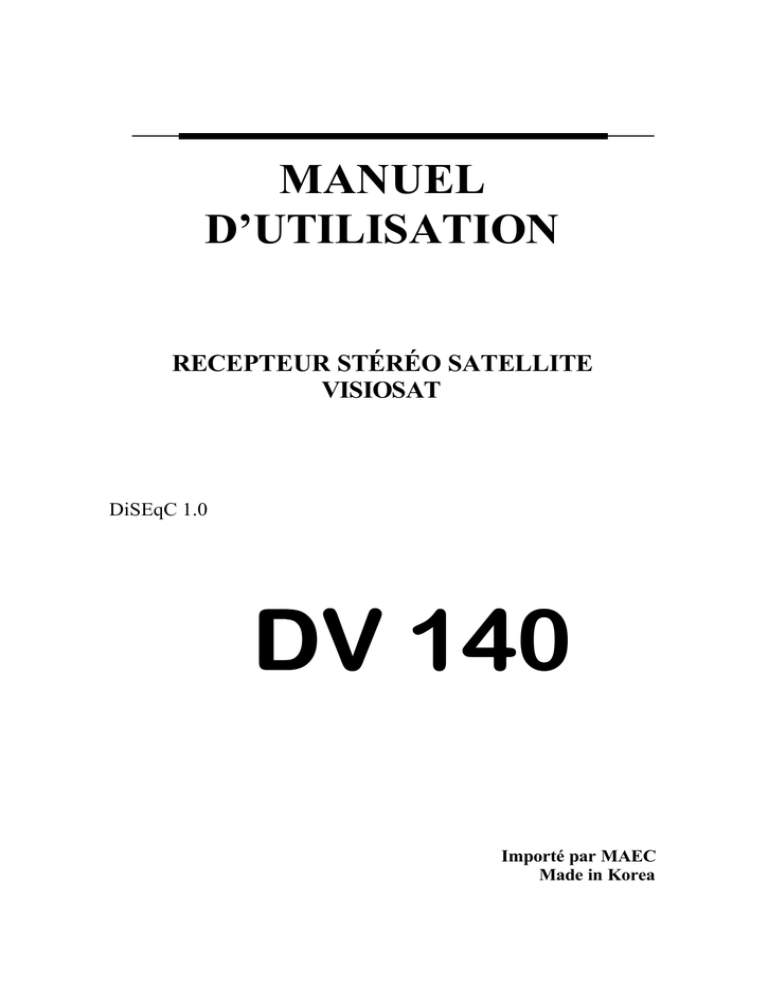

MANUEL D`UTILISATION

MANUEL
D’UTILISATION
RECEPTEUR STÉRÉO SATELLITE
VISIOSAT
DiSEqC 1.0
DV 140
Importé par MAEC
Made in Korea
Recommandations de sécurité
1. Ne pas ouvrir le boîtier de l’appareil : risque de choc électrique
2. Tension d’alimentation secteur
Cet appareil ne peut fonctionner qu’à la tension nominale inscrite en face arrière. En cas
de doute sur la tension d’alimentation délivrée s'adresser aux autorités délivrant
l’énergie électrique .
3. Cordon d’alimentation
Eviter de déteriorer le cordon d’alimentation de l’appareil. Si le cordon est endommagé,
ne pas utiliser votre appareil.
4. Orifices de ventilation
Ne rien introduire dans les orifices de ventilation, laisser libre les orifices de ventilation.
5.Eau et humidité
Ne pas utiliser cet appareil en atmosphère humide. (éviter la salle de bain, l’évier de la
cuisine et la proximité d’une machine à laver). Ne jamais verser de liquide sur ou dans
le boîtier de l’appareil.
6. Nettoyage
Débrancher le secteur avant toute opération de nettoyage. Ne pas utiliser d’aérosols de
nettoyage ou de nettoyants liquides. Essuyer l’appareil avec un chiffon sec et doux.
7. Surcharges électriques
Ne pas surcharger la prise où est branché l’appareil en branchant plusieurs autres
appareils électriques. Toute surcharge électrique est susceptible de causer un début
d’incendie ou des risques de chocs électriques.
8. Pièces de rechange
Adressez vous à votre revendeur qualifié. Ne jamais échanger des pièces contre d’autres
pièces n’ayant pas les même spécifications
9. Mauvais fonctionnement
En cas de fonctionnement anormal, débrancher le cordon secteur et s’adresser au
revendeur qualifié.
10. Protection contre la surtension
En cas d’orage ou de tempête, ou lorsque l’utilisateur quitte son domicile pour une
longue période, ne pas oublier de débrancher le cordon secteur.
I - FONCTIONNALITES GENERALES
Cet appareil possède les fonctionnalités suivantes :
1. Programmation des canaux
Cet appareil possède 500 canaux préprogrammés pour la majorité des satellites tels
qu’Astra, Eutelsat, Télécom.
2. Menu OSG
Les paramètres de réglage s’affichent sur l’écran du téléviseur
3. Fonction mémoire
Grâce à cette fonction, l’utilisateur peut mémoriser un programme de son choix.
4. Accès direct
En utilisant le pavé numérique (touches 0 à 9) sur la télécommande, l’utilisateur peut
sélectionner un numéro de programme, une fréquence vidéo, et une fréquence audio.
5. Télécommande infrarouge
Cet appareil est contrôlable par une télécommande à 20 touches. La distance maximum
est d’environ 10 m.
6. Afficheur en face avant (4 digits 7 segments)
Lors de l’activation d’une fonction, l’afficheur indique l’état de la fonction
7. Verrouillage parental
Grâce à cette fonction ,l’utilisateur peut verrouiller (limiter) l’accès à certains
programmes.
8. Fonctionnalité DISEQC 1.0
9. Entrée convertisseur à fréquence intermédiaire
Cet appareil possède 1 entrée tuner capable de piloter un à quatre convertisseurs
universels à l’aide d’un commutateur DiSEqC.
10. Fréquence d’entrée Tuner : 900 - 2150 MHz
11. Tension d’alimentation du convertisseur 13/18 V
12. Oscillateurs locaux des convertisseurs pré programmés : 9.75 GHz10 GHz - 10,6 GHz - 10,75 GHz - 11 GHz - 11,475 GHz - convertisseur universel
(9,75 GHz - 10,6 Hz), convertisseur bande C 5,15 GHz
13. Contrôle du volume
14. Copie d’appareil à appareil (même modèle) par prise péritel
II - DESCRIPTION DES COMMANDES
A . Commandes en face avant
1
2
3
4
1. Bouton marche / arrêt : Ce bouton met en /hors fonctionnement le récepteur
2. Affichage 4 digits / 7 segments : chaque fois qu’une fonction est activée,
son état est mentionné par l’afficheur
3. Fenêtre du récepteur de télécommande : cette fenêtre abrite le capteur
de signaux générés par la télécommande
4. Boutons de sélection de programmes
décrémenter le numéro du programme en cours.
: permettent d’incrémenter ou
B. Panneau arrière
1. Entrées FI : Connexion au convertisseur : Fréquence 900 -2150 MHz
Signal fourni : 13 / 18 V avec ou sans 22KHz
2. Sortie Vidéo RCA
3. Sortie décodeur RCA :Permet de connecter un décodeur
4. /5 . Sorties Son RCA Droit et gauche permet le raccordement à une
chaîne HIFI.
6. Prise péritel magnétoscope :
a) Permet l’entrée / sortie des signaux du magnétoscope équipé d’une prise péritel
b) Permet le transfert des mémoires sur un démodulateur de même modèle
Broche
1
2
3
4
6
8
15
16
17
19
20
Nom
Sortie Audio voie droite
Entrée Audio voie droite
Sortie Audio voie gauche
Masse commune audio
Entrée Audio voie gauche
Entrée commutation lente
Données en sortie (copie de récepteur à récepteur)
Données en entrée (copie de récepteur à récepteur)
Masse vidéo
Entrée vidéo
Masse châssis
Pour la copie de récepteur à récepteur, le câble péritel doit être câblé comme suit :
Récepteur 1
Pin
15
16
17
21
Récepteur 2
Pin
15
16
17
21
7. Prise péritel téléviseur
permet le raccordement à un téléviseur équipé d’une prise péritel
Broche
Nom
1
3
4
8
17
19
21
Sortie Audio voie droite
Sortie Audio voie gauche
Masse commune audio
Sortie commutation lente
Masse vidéo
Sortie vidéo
Masse châssis
8. Prise péritel décodeur :
permet le raccordement à un décodeur analogique
Broche
Nom
1
2
3
4
6
8
17
19
20
21
Sortie Audio voie droite
Entrée Audio voie droite
Sortie Audio voie gauche
Masse commune audio
Entrée Audio voie gauche
Entrée commutation lente
Masse vidéo
Sortie vidéo (Pal, C+ selon sélection décodeur)
Entrée vidéo
Masse châssis
9. Cordon secteur :
permet le raccordement du récepteur au réseau électrique 230 V / 50 Hz
C. Télécommande
REMARQUE :
Les touches SAT , COPY , EDIT
ne sont pas utilisées sur ce modèle
1. Marche / arrêt (stand by)
une pression sur cette touche permet de mettre en marche / arrêter le récepteur .
MARCHE
ARRET
001
-
2. Store
permet de mémoriser les changements effectués
3. Pavé numérique 0 - 9
permet l’accès direct à
- un numéro de programme
- une sous porteuse audio dans le menu audio
4. Touches volume
Ces touches ont deux fonctions :
- mode normal : en pressant ces touches, l’utilisateur ajuste le volume des
programmes satellite sans avoir à utiliser les commandes du téléviseur.
- mode d’affichage menu sur écran OSG : dans un menu
OSG, ces touches permettent le déplacement du curseur.
5. Touches CHAÎNE + / Ces touches permettent de zapper sur les canaux pré-programmés ou de changer les
paramètres en phase de réglage dans le menu OSG. En mode zapping, les canaux
6. Touche L/T
Permet d’ajuster le seuil de réception du tuner par pas de 1
7. Touche mute
Cette touche permet d’activer ou désactiver le «MUTE», coupure du son activée ou
non activée.
8. Touche Sleep
Permet de programmer la mise en veille du récepteur entre 10 et 120 min.
9. Touche Cancel
Permet de quitter un menu sans valider les réglages .
10.
Touche Set/up
(Touches utiles : VOL 56 ,CH5
56
INSTALLATION P001
LANGAGE
PASSWORD
MENU LOCK
FRANCAIS
0000
NON
ALLEMAND/FRANÇAIS/ITALIEN/TURK
OUI/NON
*Password lorsqu’un code de 4 chiffres est entré dans ce champ , puis validé par
STORE , l’accès aux fonctions de réglage de l’antenne motorisée est possible
uniquement après la saisie de ce code .
*Menu lock Si ce paramètre est réglé sur OUI , il faudra pour accéder au menu
INSTALLATION saisir le code password .
11.
Touche LNB
LNB
P001
ON/OFF
LNB PWR
ON
A1-A8
ENTREE LNB
A1
9,75/10/10.6/10.75/11,475/5.15/UNI HI/UNI LOW
LOCAL OSC
9,750
ON/OFF
AFC
ON
ON/OFF
22Khz
OFF
∗ LNB PWR permet de couper l’alimentation du LNB
∗ Entrée LNB permet de sélectionner la pré-configuration du LNB
∗ Local OSC permet de changer l’oscillateur local du LNB
∗ AFC permet d’activer la fonction Contrôle Automatique de la Fréquence
∗ 22 Khz permet d’activer ou non le 22Khz
12.
Touche Video
VIDEO
P001
FREQUENCE
BANDE
DEVIATION
DECODEUR
POLARITE
CH LOCK
11.214 Ghz
27
5
OFF
HOR
3333
10.900 - 12.150
18/27 Mhz
1 – 8 Mhz
OFF/PAL/MAC/CANAL
HOR/VER
CODE DE VERROUILLAGE
∗ Fréquence peut être utilisé pour sélectionner directement la fréquence réelle.
Possibilité d’entrer la fréquence directement grâce au pavé numérique. Attention : ne
rentrer que les 4 derniers chiffres de la fréquence réelle. (Exemple : 11,214 MHz :
entrer 1214)
− Le mode de recherche automatique est possible en suivant la séquence de touches
suivante : VIDEO + VOL56
∗ Bande permet de régler la bande passante du tuner
∗ Contraste : Cette fonction ajuste le contraste vidéo de 1 à 8
∗ Décodeur : Lorsque le décodeur est activé dans le menu vidéo, les 3 modes
suivants peuvent être utilisés pour fournir les signaux sur la péritel DECODEUR.
MAC : Non filtré, non désaccentué, non clampé
PAL : Non filtré, désaccentué, non clampé
CANAL+ : Filtre, désaccentué, clampé
∗ Polarité permet de sélectionner la polarité horizontale ou verticale au niveau du
LNB
∗ CH lock : Verrouille l’accès aux chaînes choisies par l’utilisateur
-
Pour verrouiller taper le code password du menu installation (OUI) puis faire
store.
Pour déverrouiller taper le code password du menu installation (NON) et faire
store
13.
Touche Audio . Pour les préprogrammations 01 à 32 , la fréquence
est fixe. Les autres paramètres peuvent être changés
AUDIO
P001
AUDIO N°
18
01-32/33-50
FREQ A
7,02 Mhz
5.00-9.00
FREQ B
7,20 Mhz
5.00-9.00
MODE
STEREO
STEREO/MONO
BAND
130Khz
110/130/150/180/280/380/500
DESAC
50us
DNR/50us/75us/J17
RADIO
OFF
ON/OFF
∗ Fréq. A : permet d’ajuster la fréquence du canal gauche. Cette fréquence peut aussi
être entrée directement à l’aide du pavé numérique.
∗ Fréq. B : permet d’ajuster la fréquence du canal droit. Cette fréquence peut aussi
être entrée directement à l’aide du pavé numérique
∗ Bande : permet d’adapter la bande passante au mode choisi et à la sous porteuse
audio du programme regardé.
∗ Désac : permet de sélectionner la désaccentuation appropriée 50µs, 75µs, J17, DNR
∗ Radio : permet de sélectionner le mode radio. Ce dernier fait afficher RADIO sur
un écran bleu.
14.
Touche Diseqc permet d’activer les fonctions DiSEqC
DISEQC
001
DISEQC
OPTION
POSITION
1.0
1
A
OFF,ON
1/2
A/B
• Diseqc : Cette fonction permet de sélectionner le mode Diseqc totalement
compatible 1.0 .Selon la position choisie des différentes lignes de menu,
l’utilisateur peut sélectionner jusqu'à 4 convertisseurs dans les différentes
configurations de polarisation et bande de fréquence.
DISEQC
Options
Positions
Entrée
Commutateur DiSEqC1.0 ou Tone-burst*
15.
1.0
1.0
1.0
1.0
1
A
A
*
1
B
B
*
2
A
C
2
B
D
Touche Back
Permet d’afficher le fond d’écran bleu . Elle est utilisée quand le signal reçu
est trop faible pour voir les paramètres du menu.
Un ré_ appui sur cette touche permet de revenir en mode normal .
16.
Touche TV/SAT
Permet de basculer le téléviseur entre le mode satellite et le mode standard.
III - EN CAS DE PROBLEMES
Avant de contacter votre installateur, vérifier les points suivants qui peuvent être la
source de vos ennuis : un réglage mineur peut éliminer votre problème et restituer à
votre appareil un fonctionnement normal.
Symptôme
Pas d’image
Pas de son
L’appareil ne s’allume pas
Pas d’image
Son présent
Image correcte
Pas de son
Image neigeuse
La télécommande ne fonctionne
pas ou ne fonctionne que très
près du récepteur
Demande un code lorsque l’on
zappe , ou lorsque l’on appelle le
menu SET-UP
A vérifier
s’assurer que le cordon secteur est bien branché
vérifier que l’afficheur 3 digits en face avant
fonctionne et dans ce cas, vérifier l’état précédent
Vérifier la connectique entre récepteur et téléviseur
Vérifier l’état du mute sur la télécommande
Vérifier la fréquence de la sous porteuse audio
Vérifier la connectique entre récepteur et téléviseur
Vérifier la polarisation, le réglage fin vidéo en
ajustant la fréquence, connectique
récepteur/antenne, le pointage de l'antenne
Vérifier l’état des piles de la télécommande
Vérifier que la fenêtre de réception des signaux
infrarouges en face avant du récepteur n’est pas
obstruée.
Entrer le code : 3486
Puis effacer le code incriminé en le remplaçant par
0000
IV - CARACTERISTIQUES TECHNIQUES
1. F.I
•
•
•
•
•
gamme de fréquence d’entrée
inpédance d’entrée
niveau d’entrée
fréquence intermédiaire
bande passante FI
900 ~ 2150 Mhz
75 ohm
60 dBm ~ -30 DBm
479.5 Mhz
27 Mhz
2. Vidéo
• impédance de sortie
• niveau de sortie
• réponse en fréquence
75 Ohm
1.0 Vpp +/- 1V
30 Hz~5Mhz à +/-3dB
3. Audio
• gamme de fréquence sous porteuse
• filtrage audio
5.0 ~ 9.0 MHz
110 / 130 / 150 / 180
280 / 380 / 500 Khz
50µs / 75µs / J17 / DNR
30 Hz ~ 15 KHz +/- 3dB
• désaccentuation
• Réponse en fréquence
4. LNB
• alimentation LNB
13 / 18, +/- 0.5 Volts, 500 mA DC
5. Fonctionnalités générales
•
•
•
•
•
300 canaux programmables
1 entrée tuner
contrôle volume audio
230 VAC, 50 Hz
Dimension emballage (L x H x P) 300 x 60 x 230
PRE ROGRAMMATION AUDIO
A1
A2
A3
A4
A5
A6
A7
A8
A9
A10
A11
A12
A13
A14
A15
A16
A17
A18
A19
A20
A21
A22
A23
A24
A25
A26
A27
A28
A29
A30
A31
A32
A33
A34
A35
A36
A37
A38
A39
A40
A41
A42
A43
A44
A45
A46
A47
A48
A49
A50
FREQ FREQUENCE R
UENC
EL
5,4
5.58
5,58
5,76
5,7
5,88
5,76
5,94
5,8
5,98
5,94
6,12
6,2
6,38
6,3
6,48
6,4
6,58
6,48
6,66
6,5
6,68
6,55
6,73
6,6
6,78
6,65
6,83
6,78
6,96
6,8
6,98
6,85
7,03
7,02
7,2
7,2
7,38
7,25
7,43
7,36
7,54
7,38
7,56
7,5
7,68
7,56
7,74
7,74
7,92
7,75
7,93
7,85
8,03
7,92
8,1
8,05
8,23
8,1
8,28
8,28
8,46
8,46
8,64
5,8
5,8
6,5
6,5
6,6
6,6
6,65
6,65
6,85
6,85
7,02
7,02
7,2
7,2
7,38
7,38
7,5
7,5
7,56
7,56
7,74
7,74
7,75
7,75
7,85
7,85
7,92
7,92
8,05
8,05
8,1
8,1
6,4
6,4
7,25
7,25
DE-EMPH
MODE
LARGEUR
50us
50us
50us
50us
50us
50us
50us
50us
50us
50us
50us
50us
50us
50us
50us
50us
50us
50us
50us
50us
50us
50us
50us
50us
50us
50us
50us
50us
50us
50us
50us
50us
J17
50us
50us
50us
50us
50us
50us
50us
50us
50us
50us
50us
50us
50us
50us
50us
50us
50us
STEREO
STEREO
STEREO
STEREO
STEREO
STEREO
STEREO
STEREO
STEREO
STEREO
STEREO
STEREO
STEREO
STEREO
STEREO
STEREO
STEREO
STEREO
STEREO
STEREO
STEREO
STEREO
STEREO
STEREO
STEREO
STEREO
STEREO
STEREO
STEREO
STEREO
STEREO
STEREO
MONO
MONO
MONO
MONO
MONO
MONO
MONO
MONO
MONO
MONO
MONO
MONO
MONO
MONO
MONO
MONO
MONO
MONO
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
280KHZ
280KHZ
280KHZ
280KHZ
280KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
130KHZ
PREPROGRAMMATION LNB
Entrée LNB
Osc. Local
22 Khz
A1
9.75
off
A2
10.6
on
A3
A4
UNILOW UNIHIGH
auto(off) auto(on)
A5
11.475
off
A6
5.15
off
A7
10.75
off
A8
ajustable
off
PREPROGRAMMATION DES CANAUX
CH NOM
1 TF1
2 FRANCE 2
3 FRANCE 3
4 LIBRE
5 ARTE / LA CINQUIEME
6 M6
7 CANAL +
8 VIVA
9 VIVA II
10 FEED
11 DW TV
12 ARTE / LA CINQUIEME
13 QUANTUM
14 FEED
15 BN TV
16 TRT FM
17 TVE
18 CNBC
19 DUNA TV
20 TV 5
21 POLSAT
22 RAIUNO
23 RAIDUE
24 RAITRE
25 EUROSPORT
26 CANAL + HORIZ
27 POLSAT
28 TV POL
29 RTL 7
30 CANAL + POL
31 MBC
32 IRIB
33 ERT
34 BBC WORLD
35 TVE 24 H
36 RTPI
POL
V
V
V
V
V
V
V
H
H
H
V
V
H
H
V
H
H
H
H
V
H
V
V
V
H
V
H
H
V
H
H
H
H
V
H
V
FREQ
12 690
12 564
12 732
12 648
12 606
12 522
12 648
11 148
11 178
11 095
11 163
11 079
10 930
11 604
11 280
10 974
11 224
11 262
10 815
11 322
11 348
11 363
11 446
11 531
11 390
11 405
11 431
11 474
11 489
11 516
11 566
12 437
12 284
11 114
11 785
11 727
AUDIO LNB DISEQC
A33
A4
O2 PA
A33
A4
O2 PA
A33
A4
O2 PA
A18
A4
O2 PA
A33
A4
O2 PA
A33
A4
O2 PA
A18
A4
O2 PA
A18
A3
O1 PB
A18
A3
O1 PB
A18
A3
O1 PB
A18
A3
O1 PB
A18
A3
O1 PB
A40
A3
O1 PB
A18
A3
O1 PB
A18
A3
O1 PB
A36
A3
O1 PB
A35
A3
O1 PB
A35
A3
O1 PB
A34
A3
O1 PB
A35
A3
O1 PB
A35
A3
O1 PB
A18
A3
O1 PB
A18
A3
O1 PB
A18
A3
O1 PB
A39
A3
O1 PB
A18
A3
O1 PB
A35
A3
O1 PB
A18
A3
O1 PB
A18
A3
O1 PB
A39
A3
O1 PB
A18
A3
O1 PB
A35
A4
O1 PB
A35
A4
O1 PB
A18
A3
O1 PB
A35
A4
O1 PB
A35
A4
O1 PB
SAT
TELECOM 2B
TELECOM 2A
EUTELSAT HOT BIRD
37 ARAB NEWS NET
38 MED TV
39 MTV 2
40 QUANTUM
41 RING TV
42 VENUS TV
43 LIBRE
44 LIBRE
45 LIBRE
46 LIBRE
47 LIBRE
48 LIBRE
49 LIBRE
50 CNBC
51 QVC GERM
52 JSTV
53 TELECLUB
54 SW3
55 HOT
56 TM 3
57 ZDF
58 UK LIVING
59 TV TRAV SHOP
60 PHOENIX
61 TNT
62 QVC
63 WDR
64 HESSEN FERN
65 SCREEN SHOP
66 MDR
67 TV SHOP EUROPE
68 BAYERN
69 SW3 BADE-WURT
70 RTL 2
71 RTL
72 EUROSPORT
73 VOX
74 SAT 1
75 KABEL
76 3 SAT
77 BLOOMBERG
78 SKY NEWS
79 SUP RTL
80 PRO 7
81 ARD
82 DSF
83 VH1
84 N 3
85 MTV GERM
86 CNN INT
V
H
H
H
V
H
H
V
H
V
H
H
V
V
V
H
H
H
V
V
H
V
H
V
H
V
H
V
V
H
V
H
V
H
V
V
H
V
H
V
H
V
H
V
H
H
V
H
H
V
10 949
10 853
12 130
11 390
11 585
11 012
10 700
10 700
10 700
10 700
10 700
11 701
11 701
10 729
10 759
10 773
10 803
10 891
10 906
10 936
10 964
10 979
10 994
11 009
11 023
11 038
11 053
11 068
11 097
11 112
11 127
11 141
11 186
11 214
11 229
11 259
11 273
11 288
11 332
11 347
11 361
11 377
11 391
11 406
11 494
11 523
11 538
11 582
11 612
11 627
A35
A35
A34
A18
A40
A35
A18
A40
A35
A40
A35
A40
A40
A18
A39
A18
A18
A18
A18
A18
A18
A18
A18
A18
A40
A18
A18
A18
A18
A18
A18
A18
A18
A18
A18
A39
A18
A18
A18
A18
A18
A18
A18
A18
A18
A18
A18
A18
A18
A18
A3
A3
A4
A3
A3
A3
A3
A3
A3
A3
A3
A4
A4
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
O1 PB
O1 PB
O1 PB
O1 PB
O1 PB
O1 PB
O1 PB
O1 PB
O1 PB
O1 PB
O1 PB
O1 PB
O1 PB
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
ASTRA 19°
87 N-TV
88 ORB FERN
89 BR ALPHA
90 ANIMAL PLANET
91 ZEE TV
92 HOME SHOP
93 SKY PPV
94 UK HORIZ
95 SKY PPV
96 TV SHOP
97 CH 5
98 DISCOVERY
99 NICKELODEON
100 SKY SPORTS 2
101 GRANADA+
102 FOX KIDS NET
103 SKY ONE
104 MTV UK
105 SKY MOVIE MAX
106 PREMIERE
107 SKY PREM
108 SKY SPORTS 1
109 UK GOLD
110 CHRIST CH
111 DISNEY
112 TV SHOP EUROPE
113 ARTE
114 LIBRE
115 LIBRE
116 LIBRE
117 LIBRE
118 LIBRE
119 LIBRE
120 LIBRE
121 LIBRE
122 LIBRE
123 LIBRE
124 LIBRE
125 LIBRE
126 LIBRE
127 LIBRE
128 LIBRE
129 LIBRE
130 LIBRE
131 LIBRE
132 LIBRE
133 TV SH
134 JSC
135 BHT
136 TV 7
H
V
V
H
V
V
V
H
H
V
H
H
V
H
H
H
V
H
V
H
V
V
H
V
V
H
H
H
H
H
H
H
V
H
V
H
V
H
V
H
V
H
H
H
H
V
V
H
H
V
11 641
11 656
11 686
10 744
10 788
10 817
10 847
10 832
10 862
10 877
10 921
11 082
11 156
11 171
11 244
11 303
11 318
11 421
11 436
11 464
11 479
11 509
11 553
11 568
11 597
11 671
10 714
10 700
10 700
10 700
11 472
11 514
11 535
11 556
11 577
11 598
11 619
11 640
11 661
11 682
12 732
12 711
12 669
12 627
12 585
12 564
11 178
11 449
11 163
11 599
A18
A18
A18
A39
A18
A18
A18
A18
A39
A18
A18
A18
A18
A18
A18
A39
A18
A18
A18
A18
A18
A18
A18
A18
A18
A18
A18
A18
A18
A40
A33
A33
A33
A33
A33
A33
A33
A33
A33
A33
A35
A35
A35
A35
A35
A35
A35
A35
A35
A35
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A4
A4
A4
A4
A4
A4
A3
A3
A3
A3
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O1 PA
O2 PA
O2 PA
O2 PA
O2 PA
O2 PA
O2 PA
O2 PA
O2 PA
O2 PA
O2 PA
O2 PA
O2 PA
O2 PA
O2 PA
O2 PA
O2 PA
O2 PA
O2 PA
O2 PA
O2 PA
TELECOM 2D
TELECOM 2A
EUTELSAT W2
137 RTM 1
138 JSC
139 ALGE TV
140 NILE TV
141 EGYPSA
142 JAMAH.
143 SIRIA
144 RTT TV
145 FEED
146 FEED
147 MONTENE.
148 LIBRE
149 N-TV
150 INTERSTAR
151 TGRT
152 CTV
153 RTS SAT
154 FEED
155 LIBRE
156 ATV
157 CINE 5
158 KANAL D
159 SHOW TV
160 KANAL 7
161 TRT INT
162 SUP SPORT
163 EURO
164 BRT
165 CANAL + ESP
166 LIBRE
167 MUSL TV
168 LIBRE
169 LIBRE
170 LIBRE
171 LIBRE
172 LIBRE
173 LIBRE
174 LIBRE
175 LIBRE
176 LIBRE
177 GALAVISION
178 BABYLON BLUE
179 LIBRE
180 LIBRE
181 CARTOON
182 TV 1000
183 TV 3 N
184 TV 3 D
185 CNN INT
186 TV 2
V
H
V
V
V
V
H
V
V
H
V
H
H
V
V
V
H
V
H
V
V
V
V
V
V
V
V
V
H
V
V
V
H
V
V
V
V
H
V
H
H
H
H
H
V
V
H
V
H
H
10 972
11 080
11 095
11 474
11 516
11 554
11 575
11 599
11 658
10 987
11 147
11 678
10 987
11 178
11 095
11 617
11 596
10 972
11 163
10 965
11 006
11 564
11 048
11 142
11 093
11 683
11 564
11 516
12 711
11 575
11 010
11 638
11 525
11 548
11 594
11 602
12 596
12 692
12 725
11 993
11 515
11 344
11 138
11 176
11 001
11 054
11 096
11 473
11 485
11 155
A35
A35
A35
A35
A35
A35
A35
A34
A35
A35
A36
A35
A36
A40
A36
A36
A35
A35
A36
A36
A36
A35
A36
A36
A36
A36
A40
A18
A18
A35
A34
A35
A18
A18
A18
A18
A18
A18
A18
A35
A35
A35
A35
A35
A35
A35
A35
A35
A35
A35
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A4
A4
A3
A3
A3
A3
A3
A3
A4
A4
A4
A4
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
O2 PA
O2 PA
O2 PA
O2 PA
O2 PA
O2 PA
O2 PA
O2 PA
O2 PA
O2 PA
O2 PA
O2 PA
O2 PA
O2 PA
O2 PA
O2 PA
O2 PA
O2 PA
O2 PA
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
EUTELSAT 2F2
TURKSAT
HISPASAT
INTELSAT 601
KOPERNICUS
ASTRA 28°
PANAMSAT
AMOS
INTELSAT 707
187 TV 3 S
188 GRANADA+
189 TV DAN
190 CANAL + DAN
191 CANAL + NOR
192 CANALM
193 KANAL F
194 NRK1
195 VIDEOX
196 TV NORG
197 DR2
198 CNEDTV
199 RIK 1&2
200 LIBRE
201 LIBRE
202 EURONEWS
203 EURONEWS
204 EURONEWS
205 CMR
206 BBC RAD 1
207 BBC RAD 3
208 EURKLA
209 ERF TW
210 ERF2
211 WDR 2
212 WDR 1
213 MDR SPUTNIK
214 RFI
215 RFI
216 ASDA FM
217 ANT BAYERN
218 DW 5
219 DW 4
220 DW 3
221 VOICE
222 SKY RAD
223 RAD SUI INT
224 RAD SUI INT
225 DLR BERLIN
226 DLR KOLN
227 VIRGIN
228 RTL
229 EVOSONIC
230 RAD HOREB
231 WORLD RAD NEWS 2
232 N-JOY RAD
233 SUNRISE RAD
234 SWF3
235 UCB RAD
236 RAD CAM
V
V
V
H
H
H
V
H
H
H
V
V
H
V
H
V
V
V
V
V
V
H
V
V
H
H
H
V
V
H
H
V
V
V
H
V
H
H
V
V
V
H
H
V
V
H
V
H
V
H
11 597
11 667
11 216
11 261
11 293
11 325
11 341
11 357
11 389
11 421
11 434
12 606
11 141
11 132
11 178
11 575
11 575
11 575
10 729
10 979
10 979
10 994
11 038
11 038
11 053
11 053
11 112
11 156
11 156
11 171
11 214
11 229
11 229
11 229
11 303
11 318
11 332
11 332
11 347
11 347
11 377
11 391
11 391
11 406
11 435
11 464
11 479
11 492
11 509
11 523
A35
A35
A18
A18
A18
A18
A18
A18
A18
A18
A18
A35
A36
A40
A40
A40
A40
A40
A22
A22
A25
A22
A40
A42
A22
A25
A22
A40
A42
A42
A22
A22
A25
A46
A42
A22
A40
A42
A22
A25
A22
A22
A25
A40
A40
A22
A40
A22
A42
A25
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A4
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
THOR
TELECOM 2C
EUTELSAT 2F4
ASTRA 19°
237 NPR WORLD
238 WORLD RAD NEWS 1
239 RTE RAD 1&2
240 IRISH
241 BBC
242 BBC RAD 4
243 BBC RAD 2
244 BBC RAD 5
245 NDR 4
246 NDR 2
247 CNN INT
248 BLOOMBERG
249 EURONEWS
250
LIBRE
à
300
V
V
V
V
H
H
H
H
H
H
V
H
V
11 538
11 538
11 538
11 538
11 553
11 553
11 553
11 553
11 582
11 582
11 627
11 671
11 575
A43
A40
A42
A46
A40
A42
A43
A46
A25
A22
A46
A40
A40
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
A3
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
O2 PB
