CCTP Lot 02 - Ossature bois - Bardage

Transcription

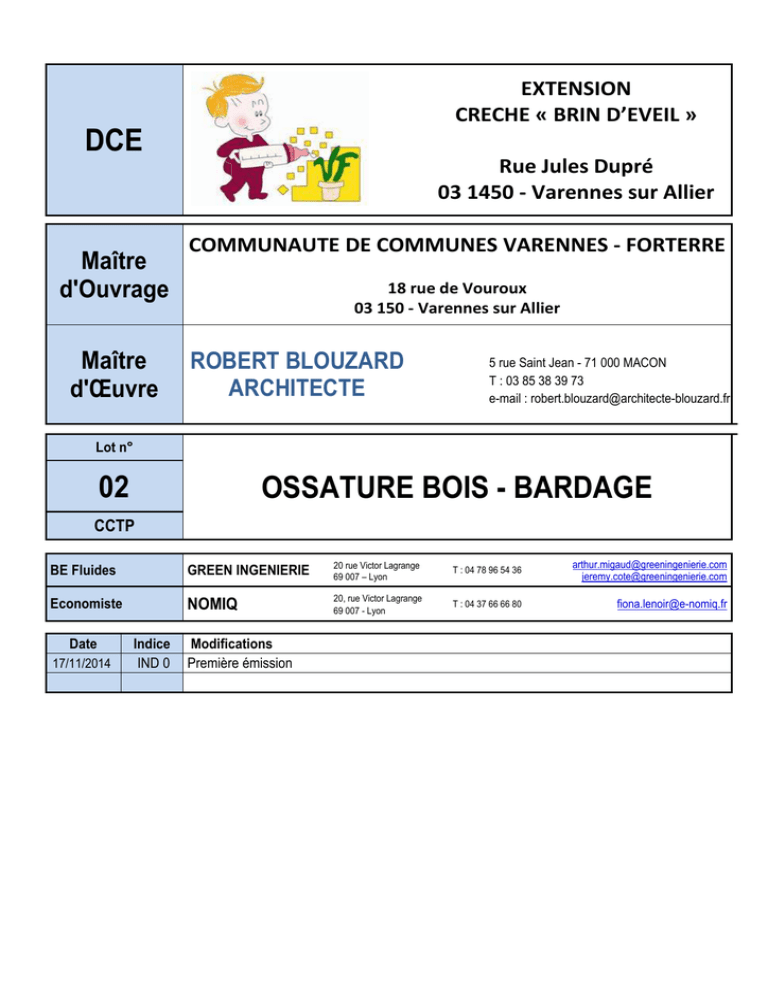

EXTENSION
CRECHE « BRIN D’EVEIL »
DCE
Rue Jules Dupré
03 1450 - Varennes sur Allier
Maître
d'Ouvrage
Maître
d'Œuvre
COMMUNAUTE DE COMMUNES VARENNES - FORTERRE
18 rue de Vouroux
03 150 - Varennes sur Allier
ROBERT BLOUZARD
ARCHITECTE
5 rue Saint Jean - 71 000 MACON
T : 03 85 38 39 73
e-mail : [email protected]
Lot n°
02
OSSATURE BOIS - BARDAGE
CCTP
BE Fluides
GREEN INGENIERIE
20 rue Victor Lagrange
69 007 – Lyon
T : 04 78 96 54 36
[email protected]
[email protected]
Economiste
NOMIQ
20, rue Victor Lagrange
69 007 - Lyon
T : 04 37 66 66 80
[email protected]
Date
17/11/2014
Indice
IND 0
Modifications
Première émission
Lot 02 -Ossature bois - Bardage
SOMMAIRE
1.
PRESCRIPTIONS GENERALES .......................................................................................................................................... 3
1.1.
PRESENTATION DE L’OPERATION ........................................................................................................................................... 3
1.1.1.
Description de l’opération .................................................................................................................................... 3
1.1.2.
Etendue des travaux ............................................................................................................................................. 3
1.2.
NORMES ET REGLEMENTS .................................................................................................................................................... 3
1.3.
CARACTERISTIQUES DU SITE.................................................................................................................................................. 4
1.4.
PIECES A FOURNIR PAR L'ENTREPRENEUR ................................................................................................................................ 4
1.4.1.
Avant exécution des travaux ................................................................................................................................ 4
1.4.2.
Avant la reception des travaux ............................................................................................................................ 4
1.5.
RESPONSABILITE DE L'ENTREPRENEUR .................................................................................................................................... 4
1.6.
QUALITE ET ORIGINE DU MATERIEL ........................................................................................................................................ 5
1.6.1.
Présentation du matériel...................................................................................................................................... 5
1.7.
EXECUTION DU TRAVAIL ...................................................................................................................................................... 5
1.7.1.
Conditions d'exécution du marche ....................................................................................................................... 5
1.7.2.
Connaissance des lieux ......................................................................................................................................... 6
1.8.
INTERFACE ........................................................................................................................................................................ 6
1.9.
LIMITES DE PRESTATION ...................................................................................................................................................... 6
1.10. COMPTE PRORATA ............................................................................................................................................................. 6
2.
DESCRIPTION DES OUVRAGES ....................................................................................................................................... 7
2.1.
CONSTRUCTION OSSATURE BOIS ET BARDAGE ............................................................................................................. 7
2.1.1.
INSTALLATION - PREPARATION DE CHANTIER...................................................................................................... 8
2.1.1.1.
2.1.1.2.
2.1.2.
2.1.2.1.
2.1.2.2.
2.1.2.3.
2.1.2.4.
2.1.2.5.
2.1.2.6.
2.1.2.7.
2.1.2.8.
2.1.2.9.
2.1.2.10.
2.1.3.
2.1.3.1.
2.1.3.2.
2.1.4.
2.1.4.1.
2.1.4.2.
2.1.4.3.
2.1.4.4.
2.1.4.5.
2.1.5.
2.1.5.1.
2.1.5.2.
2.1.5.3.
2.1.5.4.
2.1.5.5.
2.1.5.6.
Etude et plan ...................................................................................................................................................................... 8
Installation de chantier ...................................................................................................................................................... 8
Ossature bois ........................................................................................................................................................ 8
Bande d’arase comprenant les joints d’étanchéité à l’air .................................................................................................. 9
Lisse basse (semelle d’assise ) sur soubassement ............................................................................................................ 10
Montants et traverses bois .............................................................................................................................................. 10
Voile travaillant ................................................................................................................................................................ 11
Lisse haute de chainage ................................................................................................................................................... 11
Isolant .............................................................................................................................................................................. 12
Pare-pluie ......................................................................................................................................................................... 12
Acrotère ossature bois ..................................................................................................................................................... 12
Habillage des tableaux de menuiserie ............................................................................................................................. 13
Renfort pour fixation des moteurs climatisation ............................................................................................................. 13
BARDAGE BOIS ................................................................................................................................................... 14
Complexe de Parement Extérieur (bardage).................................................................................................................... 14
Variante en Panneau composite préfini .......................................................................................................................... 14
CHARPENTE BOIS................................................................................................................................................ 15
Pièce de bois support de charpente (panne sablière)...................................................................................................... 15
Chevronnage .................................................................................................................................................................... 15
Panneaux support d’étanchéité ....................................................................................................................................... 15
Pare Vapeur ..................................................................................................................................................................... 16
Tasseautage ossature secondaire .................................................................................................................................... 16
AUVENT SUR POTEAUX ...................................................................................................................................... 16
Poteaux métalliques ........................................................................................................................................................ 16
Bandeaux ......................................................................................................................................................................... 16
Chevronnage et contreventement................................................................................................................................... 17
Panneaux support d’étanchéité ....................................................................................................................................... 17
Couvertine ....................................................................................................................................................................... 17
Habillage en sous face du auvent .................................................................................................................................... 18
page 2/18
1. PRESCRIPTIONS GENERALES
A1
1.1. PRESENTATION DE L’OPERATION
1.1.1. DESCRIPTION DE L’OPERATION
Extension de la halte garderie « Brin d’éveil » à Varennes sur Allier (03150)
Bâtiment S classé 5ème catégorie
Extension non soumise à la RT2012
Nature de l’établissement : Établissements d’éveil, d’enseignement, de formation,
centres de vacances, centres de loisirs sans hébergement
Adresse : rue Jules Dupré
Commune : 03 150 Varennes sur Allier
Type d’activité(s) exercé(es) dans l’établissement : Accueil de jeunes enfants
1.1.2. ETENDUE DES TRAVAUX
Les travaux à réaliser par l’entreprise dans le cadre de son marché sont
essentiellement les suivants :
* Construction d’une ossature bois
* Charpente bois
* Bardage en bois
1.2. NORMES ET REGLEMENTS
Les textes de base énoncés dans les chapitres suivants ne présentent aucun caractère limitatif
et ne constituent qu’un rappel des principaux documents applicables à l’installation.
L’ensemble des matériels et canalisations devront respecter les prescriptions des documents
officiels.
En outre, l’Entrepreneur devra tenir compte dans sa proposition, des textes en vigueur lors de
la remise de son offre.
Les Entrepreneurs devront prendre connaissance et se conformer aux différentes pièces écrites
suivantes :
- le Cahier des Clauses Techniques Particulières (C.C.T.P.),
- le Cahier des Clauses Administratives Particulières (C.C.A.P.),
- le Cahier des Clauses Administratives Générales (C.C.A.G.).
- P. G. C.
- Planning Général
- La notice de Sécurité
page 3/18
1.3. CARACTERISTIQUES DU SITE
Neige :
NV 65 février 2009
Zone A2 – altitude 252 m
Vent :
NV 65 février 2009
Zone 2 site normal bâtiment fermé
Séisme :
PS92 Décret n°2010-1255
Zone 2 (sismicité faible)
1.4. PIECES A FOURNIR PAR L'ENTREPRENEUR
1.4.1. AVANT EXECUTION DES TRAVAUX
L’Entrepreneur devra prévoir la fourniture des documents graphiques conformément aux
spécifications données dans le C.C.T.P.
Ils devront faire apparaître :
- note de calcul
- dimensionnement des pièces
- dessins des ferrures et assemblages
- notice d'assemblage
- les réservations et incorporations dans les dalles et murs avec
cotations par rapport aux niveaux et cotes de référence.
- les détails de supportage.
- le calepinage des joints
- Tous les détails constructifs
Les spécifications techniques des matériels envisagées avec leurs agréments.
1.4.2. AVANT LA RECEPTION DES TRAVAUX
L’Entrepreneur devra fournir dans le cadre de la phase D.O.E :
- 4 séries de tous les plans, conformes aux installations exécutées.
- 1 jeu des documents ci-dessus sur CD.
- Les adresses des fournisseurs, numéros de téléphone, noms des
personnes à contacter.
- 4 exemplaires des Notices d’Entretien.
1.5. RESPONSABILITE DE L'ENTREPRENEUR
A11
L’acceptation par le Maître d’œuvre du projet présenté, ne diminue en rien la responsabilité de
l’Entrepreneur.
page 4/18
Il appartient à ce dernier d’établir son étude pour que les prix unitaires et le prix global qu’il
indiquera, soient calculés en tenant compte caractéristiques du matériel, des difficultés
d’exécution et des impératifs du Maître d’œuvre, etc...
En toutes circonstances, l’Entrepreneur demeure seul responsable de tous dommages ou
accidents causés à des tiers lors/ou par suite de l’exécution des travaux, résultants soit de son
propre fait ou de son personnel.
1.6. QUALITE ET ORIGINE DU MATERIEL
Les marques des fabricants désignées au cours de ce descriptif, sont données à titre indicatif
sauf imposition particulière dûment spécifié.
La qualité, les caractéristiques et l’aspect seront identiques au matériel préconisé.
Ces marques sont données dans le seul but de faciliter la recherche de documentation.
L’Entrepreneur désirant joindre une variante, devra également préciser les caractéristiques,
marques et références du matériel proposé.
L’ensemble des produits mis en œuvre devront bénéficier d’un avis technique
1.6.1. PRESENTATION DU MATERIEL
Désigné, l’Entrepreneur adjudicataire devra présenter un échantillonnage complet des
matériaux utilisés. Il ne débutera pas la mise en œuvre qu’après accord du Maître d’œuvre.
1.7. EXECUTION DU TRAVAIL
Avant de commencer un travail, l’Entrepreneur devra s’assurer sur place de la possibilité de
suivre les côtes et indications des plans. En cas de doute, Il devra prévenir le Maître d’œuvre.
L’implantation des installations, la disposition et l’état des lieux, les conditions d’exécution, la
nature et les cotes des ouvrages existants, etc..., ayant été reconnus, vérifiés et acceptés par
l’Entrepreneur, celle-ci déclare expressément faire son affaire personnelle des difficultés
pouvant être rencontrées à l’occasion de l’exécution des travaux de son lot.
Ainsi, d’une manière générale, aucune réserve de quelque nature que ce soit, ne sera acceptée
en cours d’exécution des travaux, l’Entrepreneur ayant par contre toute latitude, si elle le juge
nécessaire, d’en formuler par écrit, en remettant son chantier.
Aucune carence de livraison des fournisseurs ne pourra être invoquée pour excuser un
quelconque retard sur les dates d’exécution prescrites.
1.7.1. CONDITIONS D'EXECUTION DU MARCHE
L’Entrepreneur doit un ouvrage en parfait état de fonctionnement, parfaitement fini.
Il doit sur le chantier la main-d’œuvre, l’outillage et tous les éléments constitutifs des
installations réalisées.
L’entrepreneur ne peut, de son propre chef, apporter un changement aux dispositions du projet
d’exécution, ni aux matériaux prévus.
Au cas où l’Entrepreneur désirerait modifier les prestations prévues au présent C.C.T.P., pour
une raison quelconque, celui-ci serait tenu d’en informer au préalable le Maître œuvre et d’en
indiquer les raisons.
page 5/18
Il est spécifié que l’objet de la présente opération concerne la réalisation de l’ensemble des
travaux suivant un programme établi. L’Entrepreneur aura donc à comprendre dans ses
prévisions : tous les matériaux nécessaires à cette réalisation, en fourniture et pose.
L’Entrepreneur ne pourra invoquer ultérieurement une omission non signalée ou une mauvaise
interprétation des pièces écrites, plans et schémas, pour éviter de fournir ou installer tout
appareil ou canalisation nécessaires à la livraison de l’installation en bon état de
fonctionnement.
1.7.2. CONNAISSANCE DES LIEUX
L'entrepreneur sera réputé avoir une parfaite connaissance des lieux et ne pourra en aucun cas
se prévaloir d'une quelconque plus value liée à une découverte de ces lieux.
1.8. INTERFACE
Tous les supports seront réceptionnés de façon contradictoire entre les différents lots
concernés et le présent lot
L'entrepreneur devra approuver les plans d'atelier des charpentes, Bois et Métal, avant tout
début d'exécution de celles ci.
Tous les supports seront réceptionnés de façon contradictoire entre le gros œuvre, la charpente
bois, la couverture et le présent lot.
1.9. LIMITES DE PRESTATION
Avec le lot Gros Œuvre :
Sont à la charge du présent lot :
Les fixations sur le Gros Œuvre
Sont à la charge du lot Gros Œuvre :
Les ouvrages support de l’ossature bois
Avec le lot Couverture – Etanchéité :
Les ouvrage de structure supports de couverture.
Sont à la charge du lot Couverture - Etanchéité :
Les bac acier support d’étanchéité
Les ouvrages de zinguerie (solin..etc)
1.10. COMPTE PRORATA
En complément des articles du présent document, les entreprises prévoiront au titre du
Compte Prorata des dépenses générales non imputées directement à des entreprises
particulières, notamment nettoyage de chantier et de réception, énergies, fluides, etc. suivant
directives du Maître d’Œuvre.
La provision du prorata est de 1.5 % du montant du marché de l’entreprise intégré en fin de
DPGF.
page 6/18
2. DESCRIPTION DES OUVRAGES
2.1. CONSTRUCTION OSSATURE BOIS ET BARDAGE
L’entrepreneur du présent lot devra prévoir les traversées de bardage au droit des
réseaux suivant plans bureau d’études fluides et demandes des entrepreneurs des lots
CVC et plomberie
Tout ouvrage, profil, couvre-joints, équerre de fixation, fixation, joints supplémentaires
permettant d’assurer une étanchéité parfaite à l’eau et à l’air, ainsi qu’une mise en œuvre
appropriée et soignée. Les planimétries, aplombs, calages, contreventements, fixations,
assemblages notamment et toutes sujétions de parfait achèvement des ouvrages seront
prévus.
La disposition de tout ouvrage supplémentaire devra être soumise au Maître d’œuvre pour
approbation.
Tous les éléments d’assemblage ou de renforts tels que sabots, platines, renfort, tirant
notamment seront protégés par galvanisation à chaud façonnage. La visserie sera en acier
inox 18/10.
Avant commencement des travaux, l’entreprise doit vérifier les supports exécutés par le
lot gros œuvre. En cas de désaccord, consignation par PV au maître d’oeuvre.
Dans le cas de scellements, l’entreprise devra prévenir le maçon pour les réservations à
réaliser à l’avance. Tous les bois devront recevoir une protection conforme à la norme par
rapport aux agressions dues aux contacts d’autres matériaux.
Conditions de stockage
Les matériaux en bois approvisionnés doivent être placés à l'abri des intempéries et mis en
dépôt dans des locaux propres, parfaitement secs, non sujets aux condensations de vapeur
d'eau, chauffés si nécessaire. Ces matériaux doivent être à l'abri des remontées d'humidité.
Les conditions de stockage devront être telles que l'humidité inférieure à :
- 12 % pour le bois ;
- 13 % pour les panneaux.
Lorsque les produits sont emballés, les emballages doivent rester intacts pendant le
stockage. Les éléments sont empilés de manière à ne subir aucune déformation, ils doivent
être isolés du sol.
Les colles doivent être stockées à une température supérieure à 10°C.
Les autres fournitures sont stockées dans les conditions définies par le fournisseur.
Local ou locaux de stockage
La mise à disposition du local ou des locaux nécessaires au stockage des matériaux
approvisionnés sur chantier, et les opérations de séchage, de maintien en état de siccité et
de chauffage si nécessaire de ce local ou de ces locaux est entièrement à la charge de
l'entrepreneur
page 7/18
Responsabilité de l'entrepreneur
L'entrepreneur restera toujours responsable des matériaux qu'il met en œuvre.
Il lui incombera de choisir les matériaux et produits les mieux adaptés aux différents
critères imposés par les impératifs de chantier, dont notamment :
conformité au classement UPEC ;
conditions hygrométriques des locaux ;
nature et type de matériaux répondant aux impératifs de l'utilisation ;
conditions particulières rencontrées pour le chantier ;
compatibilité des matériaux entre eux.
Pour les matériaux et produits proposés par le maître d'œuvre, l'entrepreneur sera
contractuellement tenu de s'assurer qu'ils répondent aux différents critères ci-dessus.
Dans le cas contraire, il fera par écrit au maître d'œuvre les observations qu'il jugera
utiles.
Le maître d'œuvre prendra alors toutes décisions à ce sujet
2.1.1. INSTALLATION - PREPARATION DE CHANTIER
2.1.1.1. Etude et plan
Prestation :
A la demande du bureau de contrôle, le principe de stabilité de la
structure porteuse bois devra être clairement établi à la charge ce
présent lot, à travers des plans d’exécution et une note de calcul à
fournir avant l’intervention sur site.
2.1.1.2. Installation de chantier
Prestation :
À la charge du présent lot de prévoir les échafaudages et les
protections nécessaires à l'exécution des travaux de charpente,
bardage etc.. prévus dans le cadre du forfait du présent lot.
Echafaudage de pied, nacelle élévatrice, plancher de travail, filets,
garde corps, installation et repliement, compris toutes sujétions, type
d'échafaudage à soumettre au coordonnateur de sécurité pour
approbation.
Localisation :
Pour l’ensemble des travaux du présent lot.
2.1.2. OSSATURE BOIS
Réalisation de murs à ossature bois comprenant les éléments suivants :
-
ossature 45x145 mm compris montants, lisses et étrésillonnage, de section suffisante
suivant charges et entraxes ; La section devra être confirmée par le calcul.
-
semelle d'assise, lisses basse et haute, traverse haute et basse, montants d’ossature
verticale en bois massif résineux traité classe 2, montants à 60 cm d’entraxe, la structure
sera protégée des remontées capillaires grâce à une bande de capillarité placée sous la
lisse basse.
-
les ossatures renforcées en linteaux sur les ouvertures, doublée en partie verticale ;
-
isolation du mur en une épaisseur disposée entre les montants d’ossature verticale Matériau classe M0. Mise en œuvre du matériau conformément aux prescriptions du
fabricant, compris tous dispositifs et accessoires de fixation nécessaires notamment avec
toutes façons et fournitures pour réaliser une isolation continue. Épaisseur du matériau
page 8/18
isolant : épaisseur nécessaire en fonction de l’étude thermique . Pare-vapeur tourné du
coté intérieur dont la continuité devra être assurée aux joints et raccords.
-
voile travaillant en panneaux OSB 3 de 12 mm d’épaisseur, mis en œuvre sur la face
extérieure de l’ossature bois
-
film pare-pluie, mise en œuvre suivant la norme NF P 65-210
2.1.2.1. Bande d’arase comprenant les joints d’étanchéité à l’air
Matériaux:
* Barrière d’étanchéité vis-à-vis des remontées capillaires ou « bande
d’arase » conforme au CGM du NF DTU 31.2 (bitume modifié SBS,
en plastique ou élastomère) et de type A selon la norme NF EN
14909.
* Joint d’étanchéité à l’air compriband conforme au CGM du NF DTU
31.2
Support :
Soubassement en béton armé
Mise en œuvre :
Mise en œuvre conforme au NF DTU 31.2
La bande d’arase déborde du nu intérieur de l’ossature de la paroi et est
plaquée sur le sol pour accueillir le parevapeur (faisant également office
d’écran d’étanchéité à l’air) qui lui est superposé.
Pour contribuer à assurer une bonne étanchéité à l’air, des joints
d’étanchéité à l’air seront posés en complément de la bande d’arase
entre la semelle du mur bois et la bande d’arase, y compris toute
suggestion de mise en œuvre et raccord éventuel avec l’existant.
Mode de métré :
mètre linéaire
page 9/18
Localisation
Sur l’ensemble des soubassements accueillant les lisses basses de
l’ossature
2.1.2.2. Lisse basse (semelle d’assise ) sur soubassement
Matériau:
Lisses en bois massif (NF EN 14081) ou en bois massif abouté (PR NF
EN 15497)
Dimensions :
45mm d’épaisseur et 145 mm de largeur
Caractéristiques :
L’humidité est au maximum de 18% lors de la mise en œuvre.
Classement résistance minimum C18. Classe d’emploi compatible
avec la classe d’emploi 3b, du fait de la perforation de la bande
d’arase par les fixations. Résistance aux insectes à larves
xylophages et termites (si la construction est située en zone «
termitée »)
Mise en œuvre :
Mise en œuvre de 2 lisses basses fixées au soubassement par chevilles
métalliques (selon CCT du NF DTU 31.2)
Mode de métré :
Au mètre linéaire de soubassement situé à 210 mm du niveau du sol
Localisation :
Soubassement accueillant la structure bois
2.1.2.3. Montants et traverses bois
Matériaux:
Montant et traverses en bois massif ou bois massif abouté de section
rectangulaire conformes au CGM du NF DTU 31.2 qui renvoi
notamment aux normes de références (NF EN 14081-1 pour BM et
prEN 15497 pour BMA)
Dimensions :
45 mm d’épaisseur et 145 mm de largeur
Caractéristiques :
Classement résistance minimum C18. Classe d’emploi 2. Résistance
aux insectes à larves xylophages et termites (si la construction est
située en zone « termitée »)
Support :
Montants, lisses basses, lisses hautes.
Mise en œuvre :
L’assemblage entre montant et traverses sera assuré par un minimum
de 2 pointes crantées, torsadées ou annelées ou 2 vis, enfoncées dans
la pièces support d’au moins une fois l’épaisseur de la pièce à fixer.
La fixation des montants sur les lisses basses ou éléments porteurs se
fera par tirefonds et équerres.
Le traitement des angles feront l’objet d’une ossature complémentaire
La création des chevêtres devant accueillir les menuiseries
extérieures seront conçus et dimensionné pour qu’aucune charges ne
soit appliquée à la menuiserie afin d’assurer un fonctionnement et
des performances optimales.
Le dimensionnement des ouvrages prendront en compte
l’intégration des menuiseries aluminium ainsi que les coffres de
volets roulants
Les chevêtres comporteront au minimum deux montants latéraux de
part et d’autre de l’ouverture, une traverse d’appui, une traverse de
page 10/18
linteau, des montants d’appui (sous la traverse d’appui) et une pièce
de linteau en renfort éventuel suivant largeur des baies. Les charges
appliquées au chevêtre via le linteau peuvent conduire à augmenter
le nombre des montants latéraux, assemblés de façon à reconstituer
un poteau.
Les tolérances sur les chevêtres sont les suivantes :
Tolérances dimensionnelles de la baie : ± 5 mm
Tolérances de verticalité : ± 3 mm
Tolérances d’horizontalité : ± 3 mm
Les linteaux font l’objet d’une justification mécanique et ne présentent
pas de flèche (Wfin) excédant 1/500 de la portée, sans toutefois
dépasser 10 mm
Mode de métré :
au m² de mur extérieur
Localisation :
Ossature bois des extensions.
2.1.2.4. Voile travaillant
Matériau:
Plaques de renforcement de la structure dit « voiles travaillants » en
OSB conforme CGM du NF DTU 31.2, aux normes NF 13986 et EN
300 et faisant l'objet d'une certification CTB OSB3 ou tout autre
évaluation analogue
Dimensions :
Plaques d’OSB de 12 mm d’épaisseur, longueur et largeur en
fonction du calepinage
Caractéristiques :
Résistance aux insectes à larves xylophages et termites (si la
construction est située en zone « termitée »)
Support :
Montants et traverses de l’ossature
Mise en œuvre :
La mise en œuvre doit être conforme au NF DTU 31.2 côté extérieur de
l’ossature. Un jeu minimal de 4mm est aménagé entre les plaques. Le
voile travaillant devra déborder des traverses hautes et basses pour
recouvrir partiellement la semelle basse et la lisse de chainage
supérieure
Mode de métré :
Dimensions :
Selon calepinage de l’entreprise
Localisation :
En applique sur les montants de l’ossature bois des extensions..
2.1.2.5. Lisse haute de chainage
Matériau:
Lisses en bois massif (NF EN 14081) ou en bois massif abouté (PR NF
EN 15497)
Dimensions :
45mm d’épaisseur et 145 mm de largeur
Caractéristiques :
Classement résistance minimum C18. Classe d’emploi compatible
avec la classe d’emploi 3b, du fait de la perforation de la bande
d’arase par les fixations. Résistance aux insectes à larves
xylophages et termites (si la construction est située en zone «
termitée »)
page 11/18
Mise en œuvre :
Mise en œuvre conforme au NF DTU 31.2. Chaque composant de la
lisse haute doit déborder d’au moins 0.60 m sur les éléments de
structure de mur adjacents. Elle est fixée par pointes selon NF EN
14592 disposées en quinconces avec espacements maximaux de
0.30m.
Mode de métré :
au ml
Localisation :
en chainage horizontale haut de l’ossature bois
2.1.2.6. Isolant
Matériaux :
Panneau de laine de roche mono densité semi-rigide utilisé pour
l’isolation des façades type Rockfaçade de chez Rockwool
Dimensions :
140 mm d’épaisseur
Support :
Entre les montants et traverse de l’ossature bois
Caractéristiques :
R isolant de 4.00 m².K/W
Mode de métré :
Mise en œuvre :
Les chutes devront être utilisées au maximum pour le traitement des
points singuliers, elles doivent être fixées par une cheville centrale.
Localisation :
En isolation de la façade ossature bois
2.1.2.7. Pare-pluie
Matériau:
Pare-pluie en film souple synthétique conforme au CGM du NF STU
31.2
Support :
Panneaux OSB
Mise en œuvre :
Mise en Œuvre conforme au NF DTU 31.2 La fixation provisoire du pare
pluie est réalisée sur la paroi par des agrafes. Le pare-pluie est ensuite
maintenu par des tasseaux eux même fixés dans les montants et
constituant le support de bardage. Les recouvrements horizontaux
seront supérieur à 15 cm et les recouvrement verticaux se font sous
deux tasseaux support de revêtement extérieur contigus.
Il sera prévu tous les éléments de raccords selon prescriptions du
fabriquant, l’enveloppe devant être continue
Mode de métré :
Localisation :
Sur panneaux OSB de la paroi
2.1.2.8. Acrotère ossature bois
Matériau :
ouvrage complet d’un acrotère en bois
Dimension :
hauteur variable en fonction de la pente maximum 36 cm et 15 cm
minimum de hauteur
Mode de métré :
au ml
Mise en Œuvre :
Parement intérieur en OSB de 18mm d’épaisseur pour recevoir le relevé
d’étanchéité.
page 12/18
Couvertine en métal laqué à bords arrondis avec couverture totale, pose
clipsé sur des supports vissés sur la lisse de chainage, y compris pièces
spéciales de raccordement et de dilatation, angles rentrants et sortants ,
fourreau de recouvrement. Prévoir la réservation pour un trop plein
diamètre minimum 60mm.
Y compris toutes suggestion de pose, raccordements fixations et tous
les accessoires nécessaire à une bonne finition
Mode de métré :
au mètre linéaire
Localisation :
En périphérie des toitures des extensions
2.1.2.9. Habillage des tableaux de menuiserie
Matériau :
Pièces d’encadrement bois, pièce d’appui, habillage des angles et
bavette métallique.
Support :
Ossature bois
Finition :
Couleur au choix de l’architecte idem bardage
Caractéristiques
et mise en œuvre :
La pose sera conforme au DTU 31.2
Les pièces d’encadrement, les pièces d’appui et les habillages d’angles
seront réalisés en bois avec une finition identique au bardage
La bavette haute et la bavette recouvrant l’appui bois seront en métal
laqué d’épaisseur 15/10ème avec une pente de 10%.
Mode de métré :
au mètre linéaire
Localisation :
Au droit de l’ensemble des ouvertures fenêtres et portes
2.1.2.10.Renfort pour fixation des moteurs climatisation
Matériau :
en bois massif (NF EN 14081) ou en bois massif abouté (PR NF EN
15497)
Caractéristiques :
idem structure ossature bois
Mise en œuvre :
Intégration de renfort au droit des montants de l’ossature afin d’assurer
la fixation et la bonne tenue des moteurs climatisation en façade.
Fixation à minimum 1.75m du sol
Mode de métré :
à l’ensemble
Localisation :
En façade du dortoir de l’extension, voir plans
page 13/18
2.1.3.
BARDAGE BOIS
Réalisation d’un bardage bois sur ossature bois comprenant les éléments suivants :
-
contre lattage en bois massif résineux classe 3, section 40 x 27 mm ;
-
lames de bardage bois en Mélèze de classe 3.
Pose horizontale. Bardage bénéficiant d’un traitement insecticide, fongicide et antitermites. Pose avec pointes annelées en acier inoxydable Z 12 CN1707 (Norme NF A 35577) ;
-
Calepinage suivant plans proposés par le présent lot
2.1.3.1. Complexe de Parement Extérieur (bardage)
Matériau:
Parement extérieur en mélèze naturel
Dimensions:
22 mm d’épaisseur, longueur et largeur selon calepinage
Finition :
au choix de l’architecte pour le lot enduit.
Caractéristiques:
Classe d’emploi 3
Support :
Ossature bois
Mise en œuvre :
Mise en œuvre conforme au NF DTU 41.2 .Pose horizontale sur
tasseaux (compris dans le prix) compatible avec la classe d’emploi 2.
Les tasseaux auront un entraxe correspondant à celui des montants. Il
sera prévu un renouvellement d’air conforme au NF DTU 41.2 à assurer
en positions hautes et basses du vide d’air généré par le tasseautage.
Des grilles anti-rongeur sont à prévoir également.
Mode de métré :
au m²
2.1.3.2. Variante en Panneau composite préfini
Matériau :
Complexe de bardage en panneau composite préfini
Marque :
CANEXEL ou équivalent
Dimensions :
Selon fabricant
Caractéristiques :
La pose des lames de bardage préfinies peut se s’effectue sur une
ossature double réseau, avec un réseau de tasseaux posé
horizontalement et un deuxième réseau de tasseaux posé
verticalement. Ou être posé sur une ossature bois avec un entraxe de
400mm.
Mise en œuvre :
Fixation par pointes annelées diamètre 2.2 x 40 mm galvanisées ou
en inox, ne jamais utiliser de vis, suivant prescriptions du fabricant.
Grille anti-rongeur à prévoir.
page 14/18
2.1.4. CHARPENTE BOIS
2.1.4.1. Pièce de bois support de charpente (panne sablière)
Matériau :
en bois massif (NF EN 14081) ou en bois massif abouté (PR NF EN
15497)
Caractéristiques :
Classement résistance minimum C18.. Résistance aux insectes à
larves xylophages et termites (si la construction est située en zone «
termitée »)
Mise en œuvre :
Mise en œuvre conforme au NF DTU 31.2.. Elle est fixée par pointes
selon NF EN 14592 disposées en quinconces avec espacements
maximaux de 0.30m.
Dimensions :
60mm d’épaisseur x 100mm de hauteur
Mise en œuvre :
Pose contre mur ossature bois afin de porter les abouts de chevrons
qui supportent la toiture
2.1.4.2. Chevronnage
Matériau :
Poutres en bois massif (NF EN 14081) ou en bois massif abouté (PR
NF EN 15497)
Dimensions :
Selon plan de structure
Mise en œuvre :
Appuis sur mur maçonné du bâtiment existants par fixation
mécanique type étrier y compris reprise au mortier et étanchéité. Les
chevrons seront également fixés au mur ossature bois en appui sur la
panne sablière.
La pose comprendra la pose de liernes 45x350mm afin de rigidifier
l’ensemble si nécessaire.
L’espacement des chevrons sera de 0.60m
Les travaux comprendront également un calage soigné, l’ensemble
des accessoires de fixations y compris toutes sujétions de pose.
Mode de métré :
au mètre linéaire
2.1.4.3. Panneaux support d’étanchéité
Matériau:
Plaques de support d’étanchéité en OSB conforme CGM du NF DTU
31.2, aux normes NF 13986 et EN 300 et faisant l'objet d'une
certification CTB OSB3 ou tout autre évaluation analogue
Dimensions :
Caractéristiques :
construction est située en zone « termitée »).
Support :
Chevrons
page 15/18
Mise en œuvre :
La mise en œuvre doit être conforme au NF DTU 31.2
Dimensions :
Selon calpinage de l’entreprise
Localisation :
Sur chevrons de la charpente bois
2.1.4.4. Pare Vapeur
Matériau :
Film pare vapeur type SIGA « Majpell 5 » ou équivalent
Mise en œuvre :
Pose sur la sous face de la charpente bois y compris colle cartouche et
ruban adhésif.
Localisation :
2.1.4.5. Tasseautage ossature secondaire
Matériau :
tasseaux en pin massif
Dimensions :
40mm x 40mm
Mise en œuvre
Pose par fixation mécanique type vis. Le tasseautage sera également
destiné à accueillir le système d’ossature métallique des faux plafonds
Support :
Frein vapeur et solives
Mode de métré :
Au m²
Localisation :
En sous face du plancher haut.
2.1.5. AUVENT SUR POTEAUX
2.1.5.1. Poteaux métalliques
Matériau :
2 poteaux métalliques
Finition :
Galvanisé
Dimensions :
Ø minimum en fonction des prescriptions de l’étude structure
Mise en œuvre :
Fourniture et pose de 2 poteaux métalliques support de l’auvent en bois. La
mise en œuvre comprendra l’ensemble des quincailleries, telles que les
platines permettant leur fixation sur les massifs bétons ainsi que leur
fixation à l’auvent et toutes sujétions de pose.
Support :
Massifs béton
Localisation :
Poteaux support de l’auvent
2.1.5.2. Bandeaux
Matériau :
NF EN 15497)
Dimensions :
Mise en œuvre :
Pose d’un Bandeau en U, les appuis se feront sur mur maçonné du
bâtiment existant par fixation mécanique type étrier y compris reprise
au mortier et étanchéité. Les bandeaux seront également fixés aux
page 16/18
poteaux métalliques préalablement décrits. Les travaux comprendront
également un calage soigné, l’ensemble des accessoires de fixations
y compris toutes sujétions de pose
Mode de métré :
Au ml
Localisation :
Auvent bois
2.1.5.3. Chevronnage et contreventement
Matériau :
NF EN 15497)
Dimensions :
Mise en œuvre :
Complexe de support de l’auvent, compris le contreventement en
croix de Saint-André assemblé à mi-bois
Les travaux comprendront également un calage soigné, l’ensemble
des accessoires de fixations y compris toutes sujétions de pose
Mode de métré :
Au ml
Localisation :
Auvent en bois de l’extension
2.1.5.4. Panneaux support d’étanchéité
Matériau:
Plaques de support d’étanchéité en OSB conforme CGM du NF DTU
31.2, aux normes NF 13986 et EN 300 et faisant l'objet d'une
certification CTB OSB3 ou tout autre évaluation analogue
Dimensions :
Caractéristiques :
construction est située en zone « termitée »).
Support :
Structure porteuse auvent
Mise en œuvre :
La mise en œuvre doit être conforme au NF DTU 31.2
Dimensions :
Selon calepinage de l’entreprise
Localisation :
Auvent bois
2.1.5.5. Couvertine
Prestation :
Fourniture et pose d’une couvertine sur auvent bois
Mise en œuvre
Couvertine en métal laqué à bords arrondis avec couverture totale, pose
clipsé sur des supports vissés sur la lisse de chainage, y compris pièces
spéciales de raccordement et de dilatation, angles rentrants et sortants ,
fourreau de recouvrement. Prévoir la réservation pour un trop plein
diamètre minimum 60mm.
Y compris toutes suggestion de pose, raccordements fixations et tous
les accessoires nécessaire à une bonne finition
Dimensions :
Selon plans
page 17/18
Mode de métré :
au ml
Localisation :
Auvent bois
2.1.5.6. Habillage en sous face du auvent
Matériau:
Parement en mélèze naturel peint
Dimensions:
22 mm d’épaisseur
Finition :
au choix de l’architecte pour le lot enduit.
Caractéristiques:
Classe d’emploi 3
Support :
Ossature bois
Mise en œuvre :
Mise en œuvre conforme au NF DTU 41.2 .Pose horizontale sur
tasseaux compatible avec la classe d’emploi 2. Les tasseaux auront un
entraxe de 60 cm . Il sera prévu un renouvellement d’air conforme au NF
DTU 41.2 à assurer en positions hautes et basses du vide d’air généré
par le tasseautage. Des grilles anti-rongeur sont à prévoir également.
Localisation :
En sous face du auvent
page 18/18
