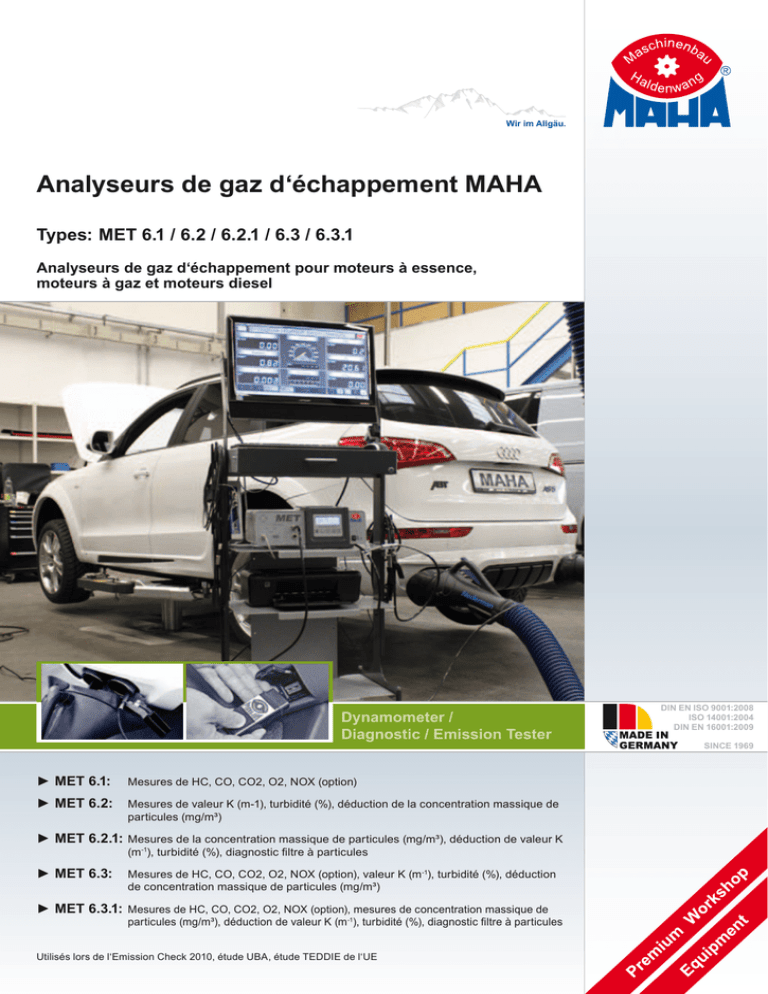

Analyseurs de gaz d`échappement MAHA

Wir im Allgäu.
Analyseurs de gaz d‘échappement MAHA
Types:MET 6.1 / 6.2 / 6.2.1 / 6.3 / 6.3.1
Analyseurs de gaz d‘échappement pour moteurs à essence,
moteurs à gaz et moteurs diesel
Dynamometer /
Diagnostic / Emission Tester
►► MET 6.1: Mesures de HC, CO, CO2, O2, NOX (option)
►► MET 6.2: Mesures de valeur K (m-1), turbidité (%), déduction de la concentration massique de
particules (mg/m³)
►► MET 6.2.1: Mesures de la concentration massique de particules (mg/m³), déduction de valeur K
(m-1), turbidité (%), diagnostic filtre à particules
►► MET 6.3: Mesures de HC, CO, CO2, O2, NOX (option), valeur K (m-1), turbidité (%), déduction
de concentration massique de particules (mg/m³)
►► MET 6.3.1: Mesures de HC, CO, CO2, O2, NOX (option), mesures de concentration massique de
particules (mg/m³), déduction de valeur K (m-1), turbidité (%), diagnostic filtre à particules
Utilisés lors de l‘Emission Check 2010, étude UBA, étude TEDDIE de l‘UE
DIN EN ISO 9001:2008
ISO 14001:2004
DIN EN 16001:2009
SINCE 1969
Analyseur de gaz d’échappement de type : Série MET 6
Série MET 6
Analyseurs de gaz d‘échappement pour moteurs à essence, moteurs à
gaz et moteurs diesel
►► La série MET 6 est livrable pour moteurs à essence/moteurs à gaz (MET 6.1), pour moteurs diesel (MET 6.2/6.2.1) et en tant qu‘appareil combiné breveté (MET 6.3/6.3.1)
►► Il est petit, léger (appareil combiné = 5 kg env.), adapté à la pratique et à grande longévité
►► Appareil idéal pour les utilisations mobiles : petit, léger, alimentation électrique depuis le véhicule, liaisons sans cables avec OBD analyseur
de gaz d‘échappement (option), coffret mobile (option)
►► Utilisation commandée par menu et déroulement des essais à commande aisée (PC)
►► Uniquement une seule sonde à système breveté de branchement rapide pour tous les types de moteurs
►► Clapets de révision grands et aisément accessibles pour opérations de maintenance simples
►► MET 6.2.1/6.3.1 ‒ Opacimètres de la seconde génération avec mesure des particules pour le diagnostic de systèmes d‘épuration et
de post-traitement des gaz d‘échappement
►► MAHA Wireless OBD : sans fils, léger et à commande aisée
►► Communication par appareils sans fils (option)
►► Branchement et alimentation électriques réalisables sur/depuis le réseau de bord du véhicule
►► Séparateur d‘eau breveté de type pionnier
►► Faible consommation électrique grâce à une gestion intelligente de l‘énergie
►► Diagnostic des gaz d‘échappement p.ex. sur banc d‘essai de puissance MAHA et sous charge)
►► « MAHA green line » homologuée en raison de son impact particulièrement faible sur l‘environnement
MET 6.1
Analyseur de gaz d‘échappement 4/5 pour moteurs à
essence et moteurs à gaz
►►Analyse des composantes des gaz HC, CO, CO2, O2, avec
calcul du lambda, NOX (option)
►►Mesure des gaz d‘échappement sur moteurs à essence, moteurs
à LPG, moteurs à CNG et moteurs à éthanol (p.ex. E85)
►►Homologation selon la directive européenne MID
►►Pour VL et motos
►►Livrable avec calibrage deux-points (MET 6.1/2)
2
A
B
C
D
MET 6.2
Opacimètre pour moteurs diesel
►►Opacimètre à haute résolution des valeurs mesurées pour
mesure de la valeur K (m-1) et de la turbidité (%), concentration
massique de particules (mg/m³) déduite de l‘opacité
►►Très court temps de réchauffage des chambres de mesure
optimisées
►►Faible consommation d‘énergie grâce au chauffage innovateur
de la chambre de mesure
►►Flux constant des gaz d‘échappement dans la chambre de
mesure par pompe à gaz mesurés
►►Une seule sonde est requise (VL / PL)
►►Les petites valeurs limites de gaz d‘échappement peuvent être
mesurées de manière sûre (valeur sur plaque)
Analyseur de gaz d’échappement de type : Série MET 6
Interface W-LAN côté PC (option)
MAHA wireless OBD (option)
DISPEED 492 (option)
Sonde de gaz d‘échappement brevetée à système de branchement
rapide
Mobility-Kit (option)
MET 6.2.1
Fardier pour appareil isolé, pour
appareil combiné et p.ex. pour
imprimante (option)
MET 6.3
Opacimètre de seconde génération pour moteurs diesel
Analyseur combiné de gaz d‘échappement
►►Opacimètre de la seconde génération à équipement de mesure
travaillant d‘après le principe „lumière diffuse/laser“ pour
mesurer la concentration massique de particules (mg/m³), avec
déduction de la valeur K (m-1) et de la turbidité (%)
►►Après son enclenchement l‘opacimétre est immédiatement en
ordre de marche
►►Faible consommation d‘énergie du système de mesure travaillant d‘après le principe « lumière diffuse/laser »
►►La mesure très résolvante de la concentration massique de particules permet de réaliser le diagnostic sur les filtres à particules
et sur les systèmes de post-traitement des gaz d‘échappement
►►Combinaison de MET 6.1 (essence/gaz) et de MET 6.2 (opacimètre) dans boîtier compact
►►Mesures de HC, CO, CO2, O2, NOX (option), de valeur K, de
turbidité, de concentration massique de particules
►►Livrable avec calibrage deux-points (MET 6.3/2)
MET 6.3.1
Analyseur combiné de gaz d‘échappement, breveté
►►Combinaison de MET 6.1 (essence/gaz) et de MET 6.2.1 (opacimètre de la seconde génération) dans boîtier compact (breveté)
►►Mesures de HC, CO, CO2, O2, NOX (option), de concentration
massique de particules, de valeur K, de turbidité, diagnostic de
filtre á particules
►►Livrable avec calibrage deux-points (MET 6.3.1/2)
3
Analyseur de gaz d’échappement de type : Série MET 6
Poids approx.
5 kg
Dimensions (longueur x largeur x hauteur)
406 x 225 x 160 mm
Tension d‘alimentation
10-30 VCC / 110-240 VCA / 50-60 Hz
Température de service
+5 °C à +45 °C
Température de stockage
-10 °C à +60 °C
Interfaces
LAN, OBD-Bluetooth, en option W-LAN, RS 232
Entrée vitesse de rotation
100 – 10 000 min -1 • résolution ww. 1, 5, 10, 50 min -1 • divers détecteurs
Entrée thermomètre huile
0 °C à +150 °C / résolution 1 °C
Débit
2,0 l/min
Séparation de condensat
séparateur d‘eau
Gaz mesurables
CO
CO2
HC
MET 6.2.1 / 6.3.1
MET 6.2 / 6.3
MET 6.1 / 6.3
Plages de mesure
0 – 2000 ppm
vol (hexane)
0 – 4000 ppm
vol (propane)
O2
NO option
0 – 25,0 vol %
0 – 5000 ppm vol
0,1 vol %
32 – 120 ppm
vol **
0 – 15,0 vol %
0 – 20,0 vol %
Précision des mesures *
0,03 vol %
0,5 vol %
10 ppm vol
Résolution des valeurs mesurées (maxi)
0,001 vol %
0,01 vol %
0,1 ppm vol
0,01 vol %
1 ppm vol
infrarouge
infrarouge
infrarouge
électrochimique
électrochimique
Principe de mesure
Valeur lambda
plage d‘affichage : 0,500 - 9,999 / résolution : 0,001 / calculée selon Brettschneider
Phase de réchauffage
mini 30 s, maxi 10 min, en moyenne 2,5 min / asservie à la température
Pression de travail
750 – 1100 hPa
Test d’étanchéité
guidé au menu / 1 x par jour
Test de résidu HC
automatique
Compensation à zéro
automatique / via filtre à charbon activé
Calibrage
annuellement / commandé par menu via PC / gaz de calibrage spécial requis (propre à chaque
pays)
Homologation
institut allemand PTB, selon MID et selon la directive 2004/22/CE
Classe de précision
institut allemand PTB : classe 1 / OIML : classe 0
Plage de mesure de la turbidité
0 – 100 %
Plage de mesure de la valeur K
0 – 9,99 m -1
Méthode de mesure
par opacimètre
Longueur de la chambre de mesure
280 mm
Plage de mesure de l’opacité
(concentration massique des particules)
0,0001 – 3,000 m -1 (0,01 – 700 mg/m3)
Méthode de mesure
Principe de la lumière diffusée (LLSP)
Précision de mesure par affichage de l’opacité
(Concentration massique des particules)
0,0001 m -1 (0,01 mg/m3)
Taille des particules
40 nm – 10 000 nm
2 sorties analogiques (option)
0–5V
Résolution maxi à la sortie analogique
0,00 – 40,00 mg/m3
0,00 – 7
00,00 mg/m3
* Absolue ou bien 5 % de la valeur mesurée ; la plus grande valeur est valide. ** dépend de la plage de mesure
Global Player
... dans plus de 130 pays
17
11
7 16
14
5
10
12
4
8
6
A
15
Filiales
01 - Australie
02 - Brésil
03 - Chili
04 - Chine
1
9
09 - Nouvelle-Zélande 12 - Serbie
10 - Pologne
13 - Singapour
11 - Russie
14 - Espagne
ISO 14001:2004
C
D
DIN EN 16001:2009
DIN EN ISO/IEC 17025:2005
Hoyen 20 · 87490 Haldenwang · Allemagne
Téléphone : +49 (0)8374-585-0 · Fax : +49 (0)8374-585-497
Internet: www.maha.de · Courriel : [email protected]
3
05 - France
06 - Inde
07 - Irlande
08 - Japon
DIN EN ISO 9001:2008
● MAHA Maschinenbau Haldenwang GmbH & Co. KG
13
2
B
15 - Afrique du Sud
16 - Royaume-Uni
17 - États-Unis
BR315001-fr 02 · Sous réserve de modifications techniques ! Les illustrations contiennent également des options non comprises dans les fournitures de série.
MET (série complète)
Caractéristiques techniques
