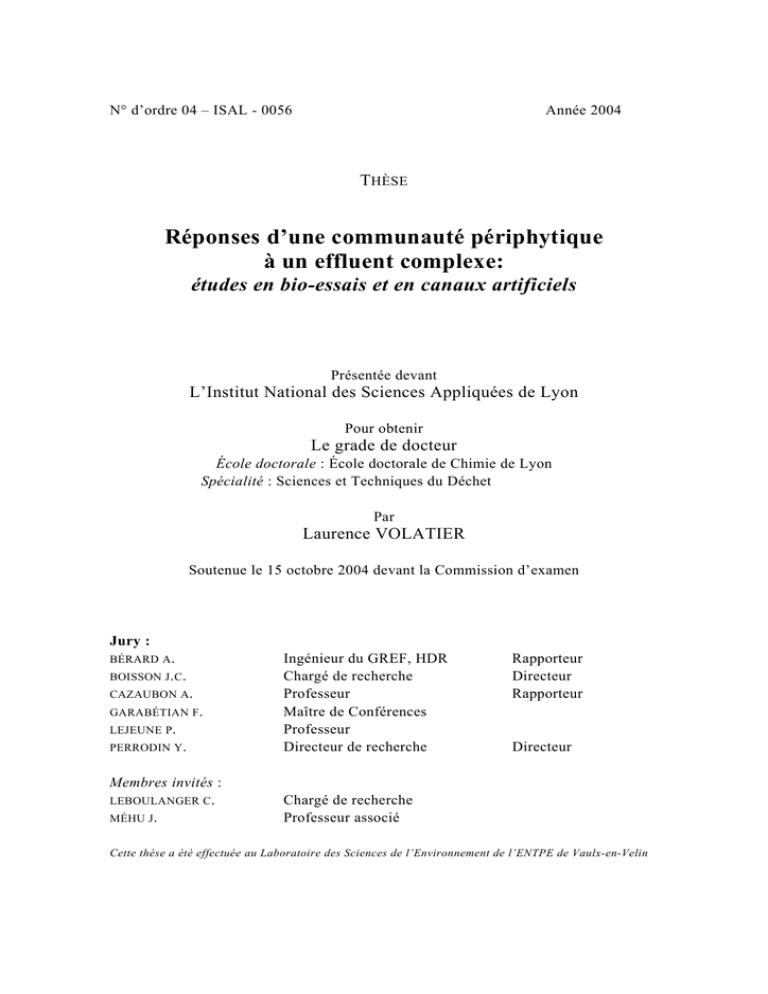

N° d’ordre 04 – ISAL - 0056
Année 2004
THÈSE
Réponses d’une communauté périphytique
à un effluent complexe:
études en bio-essais et en canaux artificiels
Présentée devant
L’Institut National des Sciences Appliquées de Lyon
Pour obtenir
Le grade de docteur
École doctorale : École doctorale de Chimie de Lyon
Spécialité : Sciences et Techniques du Déchet
Par
Laurence VOLATIER
Soutenue le 15 octobre 2004 devant la Commission d’examen
Jury :
BÉRARD A.
PERRODIN Y .
Ingénieur du GREF, HDR
Chargé de recherche
Professeur
Maître de Conférences
Professeur
Directeur de recherche
Membres invités :
LEBOULANGER C .
MÉHU J .
Chargé de recherche
Professeur associé
BOISSON J . C .
CAZAUBON A .
GARABÉTIAN F .
LEJEUNE P.
Rapporteur
Directeur
Rapporteur
Directeur
Cette thèse a été effectuée au Laboratoire des Sciences de l’Environnement de l’ENTPE de Vaulx-en-Velin
Septembre 2003
INSTITUT NATIONAL DES SCIENCES APPLIQUEES DE LYON
Directeur : STORCK A.
Professeurs :
AUDISIO S.
BABOT D.
BABOUX J.C.
BALLAND B.
BAPTISTE P.
BARBIER D.
BASTIDE J.P.
BAYADA G.
BENADDA B.
BETEMPS M.
BIENNIER F.
BLANCHARD J.M.
BOISSON C.
BOIVIN M. (Prof. émérite)
BOTTA H.
BOTTA-ZIMMERMANN M. (Mme)
BOULAYE G. (Prof. émérite)
BOYER J.C.
BRAU J.
BREMOND G.
BRISSAUD M.
BRUNET M.
BRUNIE L.
BUREAU J.C.
CAVAILLE J.Y.
CHANTE J.P.
CHOCAT B.
COMBESCURE A.
COUSIN M.
DAUMAS F. (Mme)
DOUTHEAU A.
DUFOUR R.
DUPUY J.C.
EMPTOZ H.
ESNOUF C.
EYRAUD L. (Prof. émérite)
FANTOZZI G.
FAVREL J.
FAYARD J.M.
FAYET M.
FERRARIS-BESSO G.
FLAMAND L.
FLORY A.
FOUGERES R.
FOUQUET F.
FRECON L.
GERARD J.F.
GERMAIN P.
GIMENEZ G.
GOBIN P.F. (Prof. émérite)
GONNARD P.
GONTRAND M.
GOUTTE R. (Prof. émérite)
GOUJON L.
GOURDON R.
GRANGE G.
GUENIN G.
GUICHARDANT M.
GUILLOT G.
GUINET A.
GUYADER J.L.
GUYOMAR D.
HEIBIG A.
JACQUET-RICHARDET G.
JAYET Y.
JOLION J.M.
JULLIEN J.F.
JUTARD A. (Prof. émérite)
KASTNER R.
KOULOUMDJIAN J.
LAGARDE M.
LALANNE M. (Prof. émérite)
LALLEMAND A.
LALLEMAND M. (Mme)
LAUGIER A.
PHYSICOCHIMIE INDUSTRIELLE
CONT. NON DESTR. PAR RAYONNEMENTS IONISANTS
GEMPPM***
PHYSIQUE DE LA MATIERE
PRODUCTIQUE ET INFORMATIQUE DES SYSTEMES MANUFACTURIERS
LAEPSI****
MECANIQUE DES CONTACTS
LAEPSI****
AUTOMATIQUE INDUSTRIELLE
LAEPSI****
VIBRATIONS-ACOUSTIQUE
MECANIQUE DES SOLIDES
UNITE DE RECHERCHE EN GENIE CIVIL - Développement Urbain
UNITE DE RECHERCHE EN GENIE CIVIL - Développement Urbain
INFORMATIQUE
CENTRE DE THERMIQUE DE LYON - Thermique du bâtiment
GENIE ELECTRIQUE ET FERROELECTRICITE
INGENIERIE DES SYSTEMES D’INFORMATION
CEGELY*
GEMPPM***
CEGELY*- Composants de puissance et applications
UNITE DE RECHERCHE EN GENIE CIVIL - Hydrologie urbaine
UNITE DE RECHERCHE EN GENIE CIVIL - Structures
CENTRE DE THERMIQUE DE LYON - Energétique et Thermique
CHIMIE ORGANIQUE
MECANIQUE DES STRUCTURES
RECONNAISSANCE DE FORMES ET VISION
GEMPPM***
GEMPPM***
BIOLOGIE FONCTIONNELLE, INSECTES ET INTERACTIONS
INGENIERIE DES SYSTEMES D’INFORMATIONS
GEMPPM***
GEMPPM***
REGROUPEMENT DES ENSEIGNANTS CHERCHEURS ISOLES
INGENIERIE DES MATERIAUX POLYMERES
LAEPSI****
CREATIS**
GEMPPM***
CREATIS**
GEMPPM***
LAEPSI****.
GEMPPM***
BIOCHIMIE ET PHARMACOLOGIE
MATHEMATIQUE APPLIQUEES DE LYON
GEMPPM***
RECONNAISSANCE DE FORMES ET VISION
UNITE DE RECHERCHE EN GENIE CIVIL - Géotechnique
CENTRE DE THERMIQUE DE LYON - Energétique et thermique
CENTRE DE THERMIQUE DE LYON - Energétique et thermique
Mai 2003
LAUGIER C.
LAURINI R.
LEJEUNE P.
LUBRECHT A.
MASSARD N.
MAZILLE H.
MERLE P.
MERLIN J.
MIGNOTTE A. (Mle)
MILLET J.P.
MIRAMOND M.
MOREL R.
MOSZKOWICZ P.
NARDON P. (Prof. émérite)
NIEL E.
NORTIER P.
ODET C.
OTTERBEIN M. (Prof. émérite)
PARIZET E.
PASCAULT J.P.
PAVIC G.
PELLETIER J.M.
PERA J.
PERRIAT P.
PERRIN J.
PINARD P. (Prof. émérite)
PINON J.M.
PONCET A.
POUSIN J.
PREVOT P.
PROST R.
RAYNAUD M.
REDARCE H.
RETIF J-M.
REYNOUARD J.M.
RIGAL J.F.
RIEUTORD E. (Prof. émérite)
ROBERT-BAUDOUY J. (Mme) (Prof. émérite)
ROUBY D.
ROUX J.J.
RUBEL P.
SACADURA J.F.
SAUTEREAU H.
SCAVARDA S.
SOUIFI A.
SOUROUILLE J.L.
THOMASSET D.
THUDEROZ C.
UBEDA S.
VELEX P.
VIGIER G.
VINCENT A.
VRAY D.
VUILLERMOZ P.L. (Prof. émérite)
INFORMATIQUE EN IMAGE ET SYSTEMES D’INFORMATION
UNITE MICROBIOLOGIE ET GENETIQUE
INTERACTION COLLABORATIVE TELEFORMATION TELEACTIVITE
GEMPPM***
GEMPPM***
INGENIERIE, INFORMATIQUE INDUSTRIELLE
UNITE DE RECHERCHE EN GENIE CIVIL - Hydrologie urbaine
MECANIQUE DES FLUIDES ET D’ACOUSTIQUES
LAEPSI****
DREP
CREATIS**
LAEPSI****
GEMPPM***
UNITE DE RECHERCHE EN GENIE CIVIL - Matériaux
GEMPPM***
MODELISATION MATHEMATIQUE ET CALCUL SCIENTIFIQUE
CREATIS**
CENTRE DE THERMIQUE DE LYON - Transferts Interfaces et Matériaux
CEGELY*
MECANIQUE DES FLUIDES
GENETIQUE MOLECULAIRE DES MICROORGANISMES
GEMPPM***
CENTRE DE THERMIQUE DE LYON – Thermique de l’Habitat
CENTRE DE THERMIQUE DE LYON - Transferts Interfaces et Matériaux
INGENIERIE INFORMATIQUE INDUSTRIELLE
ESCHIL – Equipe Sciences Humaines de l’Insa de Lyon
CENTRE D’INNOV. EN TELECOM ET INTEGRATION DE SERVICES
GEMPPM***
GEMPPM***
CREATIS**
Directeurs de recherche C.N.R.S. :
BERTHIER Y.
CONDEMINE G.
COTTE-PATAT N. (Mme)
ESCUDIE D. (Mme)
FRANCIOSI P.
MANDRAND M.A. (Mme)
POUSIN G.
ROCHE A.
SEGUELA A.
VERGNE P.
CENTRE DE THERMIQUE DE LYON
GEMPPM***
BIOLOGIE ET PHARMACOLOGIE
GEMPPM***
LaMcos
Directeurs de recherche I.N.R.A. :
FEBVAY G.
GRENIER S.
RAHBE Y.
Directeurs de recherche I.N.S.E.R.M. :
PRIGENT A.F. (Mme)
MAGNIN I. (Mme)
BIOLOGIE ET PHARMACOLOGIE
CREATIS**
* CEGELY
** CREATIS
***GEMPPM
****LAEPSI
CENTRE DE GENIE ELECTRIQUE DE LYON
CENTRE DE RECHERCHE ET D’APPLICATIONS EN TRAITEMENT DE L’IMAGE ET DU SIGNAL
GROUPE D'ETUDE METALLURGIE PHYSIQUE ET PHYSIQUE DES MATERIAUX
LABORATOIRE D’ANALYSE ENVIRONNEMENTALE DES PROCEDES ET SYSTEMES INDUSTRIELS
Remerciements
Le travail présenté ici est né d’une étude pluridisciplinaire initiée par l’ademe
(Agence de l'Environnement et de la Maîtrise de l'Energie) et solvay dont la
coordination a été assurée par l’équipe polden de la Société insavalor. Je remercie
sincèrement ces différentes entités ; elles m’ont donné l’opportunité de réaliser ce
travail et sincèrement fait de leur mieux pour que celui-ci se déroule dans de bonnes
conditions.
Yves Perrodin, Directeur du laboratoire des Sciences de l’Environnement de
l’ENTPE de Vaulx-en-Velin, m’a accueillie dans ses locaux tout en acceptant le coencadrement de ce sujet avec Jean-Claude Boisson, Chargé de Recherche dans ce
même laboratoire. A ce titre, je les remercie tous deux.
Je tiens à remercier Arlette Cazaubon et Annette Bérard, rapporteurs de ce
travail, pour leurs commentaires avisés suite à la lecture attentive de ce manuscript.
Merci également à Frédéric Garabétian, Christophe Leboulanger et Jacques Méhu
pour leur participation à mon Jury, ainsi qu’à Philippe Lejeune qui en a accepté la
Présidence.
Au cours de ce travail, un Comité de Pilotage a été constitué. Arlette
Cazaubon, Sandrine Charles, Jean-François Férard, Frédéric Garabétian, Charlotte
Hugrel, Jean-François Humbert et Christophe Leboulanger ont accepté de donner de
de leur temps pour y participer. Riches de vos connaissances et de votre expérience
vous m’avez patiemment écoutée et savamment guidée. Merci !
Les essais menés en canaux artificiels ont été effectués sur la plate-forme
eedems. Robert Moretto, Chef de Projets, m’a accueillie avec générosité. Robert, je te
remercie pour ton accueil mais aussi pour être resté calme et confiant devant les
inondations répétées de la salle.
Les analyses par DGGE et HPLC ont été effectuées en collaboration avec
Ursula Dorigo, Christophe Leboulanger et Sonia Bonifacio au Laboratoire de
Microbiologie Aquatique de l’INRA de Thonon dirigé par Jean-François Humbert. Le
soutien humain, technique et scientifique de toute l’équipe m’a été accordé avec
générosité dès mon arrivée et bien après mon départ. Jean-françois, je voudrais te
remercier pour l’intérêt que tu as montré pour ce travail, pour tes nombreux conseils,
pour ta confiance et ta disponibilité. Quant à toi, Ursula, tu m’as m’initiée à la DGGE
avec beaucoup de soins. Merci à tous les deux pour votre éclairage scientifique, pour
votre enthousiasme et pour votre patience face à mes inombrables questions de
néophyte.
Combien de personnes ai-je questionné au cours de ce travail ? Il me semble
impossible de citer tout le monde…merci à Frank Poly et Valérie Larno pour leurs
explications relatives aux fondements des techniques biomoléculaires. Merci à Alain
Devaux pour ses connaissances en écotoxicologie qu’il transmet avec passion et
pédagogie. Merci à Raphëlle Godillot, André Lallemand, Lionel Soulhac, Charlotte
Hugrel, Mohamed Abdelghafour et Pierre Sagne pour la conception des canaux. Merci
à Bernard Montuel et Bernadette Volat pour leur aide sur les activités enzymatiques.
Merci à Charlotte Parent, Laurent Lassabatère, Sandrine et Hubert Charles, ainsi que
Florian Mermillot pour leurs conseils relatifs aux analyses statistiques et multivariées.
C’était dur ! Merci aussi à Philippe…
Il y a ceux que j’ai questionnés mais aussi ceux qui ont eu la chance (hum
hum !) d’être à mes côtés lors du lancement de mes canaux : tuyaux à changer,
équipement des pompes à revoir, trop-plein à souder, fenêtres à obscurcir et puis des
fuites, des fuites et encore des fuites à éponger. Merci à Marc Danjean, Charlotte
Parent, Charlotte Hugrel, Valérie Canivet, Robin Eppe, Charles et son ami Pierrot.
Je tiens aussi à remercier Laurence Matringe, Sonia Bonifacio et Sandrine
Sauzet pour les travaux qu’elles ont effectués dans le cadre de leur stage. Vous
m’avez beaucoup aidée et je suis heureuse d’avoir travaillé avec vous.
Charlotte, nous avons partagé le même bureau. Ensemble, nous avons déroulé
le chemin de nos deux thèses. Ton infini soutien et celui de Marc, cher Marc, m’ont
permis d’avancer lorsque tout me poussait à renoncer. Il y a eu le laboratoire et le
terrain mais aussi les rires, les doutes et les colères ; autour d’un café, d’un apéro ou
d’une pièce montée, avec les copains - Jérémy, Valou, Guillaume, Chantal, Arnaud,
Laureline, Olivier, Lolo, Amélie, Antoine, Marc, Alain, Manou, Alicia, Edouard -, les
bons souvenirs se sont écrits. Ne tournons pas la page…Tu nous as présenté à tes
amis. Parmi eux, Guillaume. Sacré Guillaume ! Entre plaisanteries et confidences, nos
complices échanges électroniques ont été un réel délice.
Plus généralement, je remercie toute l’équipe du Laboratoire des Sciences de
l’Environnement pour tous ces moments passés ensemble. J’ai aussi beaucoup
apprécié de travailler avec Cécile Delolme à la suite de ma thèse. Je tiens également à
remercier l’équipe POLDEN (et Papy !) avec qui j’ai travaillé durant 8 ans. C’était en
1993 … ça fait un baille !
Si des amitiés sincères se sont dessinées – Charlotte, Ursi, Olivier et la ‘tite
Nénette - d’autres se sont révélées plus précieuses et plus fortes que jamais. Céline,
ma très chère Céline, ta tendresse et ton affection embellissent chacune de mes
journées. Laurent, Manon et toi tenez une place toute particulière dans mon cœur. Il y
a aussi Sandrine, toujours attentive et attentionnée, Hubert, Sarah et Jérémy. Et toi,
Valérie, tu es présente chaque fois que j’en ai besoin. A présent, ensemble et sous le
regard rieur de ta petite Julie, nous continuons nos longues discussions…ne les
arrêtons pas.
En écrivant ces quelques mots, j’ai une pensée pour les théâtreux et les
grimpeurs de Rêve’n’Cie et d’ABC - Araignée Bleue Ciel pour les officiels et Aours
Binch Club pour les intimes.
Enfin, je vais remercier tout particulièrement ma famille, c’est-à-dire ma
grand-mère, mes parents, ma « petite » sœur et Guillaume, ainsi que Philippe.
Oubliant la sagesse, la prudence et la raison, vous m’aidez à relever le défi le plus
difficile : celui de vivre ses rêves et ses envies pour ne pas connaître l’amertune du
regret et de l’ennui. C’est une belle preuve d’amour, merci. Je vous aime beaucoup
aussi.
Sommaire
SOMMAIRE --------------------------------------------------------------------------------------------------------------------------- 1
LISTE DES COMMUNICATIONS ------------------------------------------------------------------------------------------------ 1
ABREVIATIONS --------------------------------------------------------------------------------------------------------------------- 3
LISTE DES FIGURES--------------------------------------------------------------------------------------------------------------- 5
LISTE DES TABLEAUX ------------------------------------------------------------------------------------------------------------ 6
LISTE DES PHOTOGRAPHIES -------------------------------------------------------------------------------------------------- 7
PREAMBULE ------------------------------------------------------------------------------------------------------------------------- 9
INTRODUCTION ------------------------------------------------------------------------------------------------------------------- 11
PARTIE 1. ETUDE BIBLIOGRAPHIQUE------------------------------------------------------------------------------------- 15
CHAPITRE 1. EVALUATION DE L'IMPACT DES DECHETS : CONTEXTE REGLEMENTAIRE ET
SCIENTIFIQUE. -------------------------------------------------------------------------------------------------------------------- 17
1.
Contexte réglementaire----------------------------------------------------------------------------------------------------19
2.
Contexte scientifique-------------------------------------------------------------------------------------------------------21
2.1
Etudes in situ : complexité et réalisme---------------------------------------------------------------------------------21
2.2
Essais en laboratoire : contrôle et réductionnisme--------------------------------------------------------------------22
2.2.1
Essais mono-spécifiques -------------------------------------------------------------------------------------------23
2.2.2
Des essais mono-spécifiques aux essais menés à l'échelle d'une communauté ------------------------------24
2.3
Essais sur le périphyton--------------------------------------------------------------------------------------------------25
2.3.1
Bio-essais in situ----------------------------------------------------------------------------------------------------25
2.3.2
Bio-essais de laboratoire sur une communauté périphytique naturelle---------------------------------------27
2.3.3
Essais en microcosmes/mésocosmes lotiques (canaux artificiels) --------------------------------------------27
CHAPITRE 2. LE PERIPHYTON : MARQUEUR BIOLOGIQUE D'UNE PERTURBATION. ---------------------- 31
1.
Périphyton -------------------------------------------------------------------------------------------------------------------33
1.1
Définitions et terminologie ----------------------------------------------------------------------------------------------33
1.2
Organismes périphytiques et matrice polymérique -------------------------------------------------------------------35
1.3
Les facteurs influant sur le développement du périphyton ----------------------------------------------------------37
1.4
Intérêt écologique du périphyton : son rôle dans la dégradation de la matière organique -----------------------39
1.4.1
Composés organiques : terminologie-----------------------------------------------------------------------------40
1.4.2
Enzymes : définitions et terminologie ---------------------------------------------------------------------------40
1.4.3
Enzymes extracellulaires : dégradation de la matière organique ---------------------------------------------41
1.4.4
Enzymes β-D-glucosidase et Leucine aminopeptidase ---------------------------------------------------------42
1.4.5
Utilisation des enzymes β-D-glucosidases et Leucine aminopeptidases comme biomarqueur ------------44
2
Intérêt du périphyton comme marqueur biologique d'une perturbation -------------------------------------------44
3.
Biodescripteurs périphytiques -------------------------------------------------------------------------------------------46
CHAPITRE 3. COMPOSITION ET STRUCTURE DES COMMUNAUTES EUBACTERIENNES
PERIPHYTIQUES : UTILISATION DE LA DGGE. ------------------------------------------------------------------------- 49
1.
Fondements de la méthode------------------------------------------------------------------------------------------------52
2.
Principe de la méthode ----------------------------------------------------------------------------------------------------53
3.
Application à l’écologie microbienne -----------------------------------------------------------------------------------56
3.1
L’intérêt d’une approche moléculaire ----------------------------------------------------------------------------------56
3.2
Utilisation des ARNr 16S et 18S comme outils d'identification ----------------------------------------------------58
Laurence Volatier / Thèse en Sciences et Techniques du Déchet,/ Institut National des Sciences Appliquées de Lyon
3.3
3.4.
Intérêt des techniques d’empreintes génétiques : cas de la DGGE -------------------------------------------------58
Limites de la DGGE ------------------------------------------------------------------------------------------------------60
4.
Interprétation des gels DGGE -------------------------------------------------------------------------------------------61
4.1
Signification d’une bande -----------------------------------------------------------------------------------------------62
4.2
Limites et biais d’interprétation ----------------------------------------------------------------------------------------62
4.2.1
Limite de détection de la méthode--------------------------------------------------------------------------------63
4.2.2
Copies multiples des gènes rRNA, taille du génome -----------------------------------------------------------64
4.2.3
Molécules chimériques---------------------------------------------------------------------------------------------64
4.2.4
Hétéroduplexes -----------------------------------------------------------------------------------------------------65
4.2.5
Co-migration --------------------------------------------------------------------------------------------------------65
4.2.6
Extraction et amplification préférentielle------------------------------------------------------------------------66
4.3
Analyses des profils DGGE ---------------------------------------------------------------------------------------------68
4.4
Exploitation des données ------------------------------------------------------------------------------------------------68
4.4.1
Indices de diversité -------------------------------------------------------------------------------------------------69
4.4.2
Indice de similarité entre deux profils DGGE-------------------------------------------------------------------69
4.4.3
Analyses multivariées appliquées au profils DGGE------------------------------------------------------------70
4.5
Conclusion-----------------------------------------------------------------------------------------------------------------70
4.5.1
Théorie et artéfacts : que retenir ? --------------------------------------------------------------------------------70
4.5.2
Analyse des gels et traitement des données : quels choix ? ---------------------------------------------------71
CHAPITRE 4. CONCEPTION DE CANAUX ARTIFICIELS. -------------------------------------------------------------- 75
1.
Définitions et terminologie------------------------------------------------------------------------------------------------76
2.
Conception des canaux artificiels----------------------------------------------------------------------------------------78
2.1
Critères de conception généraux ----------------------------------------------------------------------------------------79
2.1.1
Dimensionnement des canaux -------------------------------------------------------------------------------------79
2.1.2
Forme des canaux---------------------------------------------------------------------------------------------------80
2.1.3
Matériaux de construction des canaux ---------------------------------------------------------------------------81
2.1.4
Emplacement des canaux ------------------------------------------------------------------------------------------82
2.1.5
Mise en mouvement de l'eau --------------------------------------------------------------------------------------83
2.1.6
Température et éclairage des canaux -----------------------------------------------------------------------------84
2.2
Critères de conception spécifiques -------------------------------------------------------------------------------------86
3.
Fonctionnement des canaux artificiels----------------------------------------------------------------------------------88
3.1
Nature du milieu d'essai -------------------------------------------------------------------------------------------------88
3.1.1
Eaux naturelles------------------------------------------------------------------------------------------------------88
3.1.2
Eaux du réseau ------------------------------------------------------------------------------------------------------88
3.2
Mode d'ensemencement des canaux ------------------------------------------------------------------------------------89
3.3
Taux de renouvellement du milieu d'essai -----------------------------------------------------------------------------90
3.3.1
Circuits ouverts -----------------------------------------------------------------------------------------------------91
3.3.2
Circuits fermés ------------------------------------------------------------------------------------------------------92
3.3.3
Circuits semi-ouverts-----------------------------------------------------------------------------------------------93
3.4
Support de colonisation : mode de disposition ------------------------------------------------------------------------93
3.5
Stade de colonisation et mode d'injection de l'effluent --------------------------------------------------------------94
3.6
Nombre de réplicats par traitement -------------------------------------------------------------------------------------96
3.7
Mode d'échantillonnage--------------------------------------------------------------------------------------------------98
3.8
Lavage des canaux------------------------------------------------------------------------------------------------------ 104
4.
Synthèse -------------------------------------------------------------------------------------------------------------------- 105
PARTIE 2. ETUDE EXPERIMENTALE-------------------------------------------------------------------------------------- 107
CHAPITRE 1. MATERIELS ET METHODES. ------------------------------------------------------------------------------ 109
1.
Dispositifs et protocoles expérimentaux------------------------------------------------------------------------------ 110
1.1
Essais en conditions statiques : bio-essais --------------------------------------------------------------------------- 110
1.1.1
Dispositif de collecte en milieu naturel ------------------------------------------------------------------------ 110
1.1.2
Dispositif de laboratoire ----------------------------------------------------------------------------------------- 112
1.1.3
Protocole expérimental ------------------------------------------------------------------------------------------ 113
1.1.31
Choix des conditions expérimentales ----------------------------------------------------------------------- 113
1.1.32
Déroulement des essais et mesure des effets écotoxicologiques ----------------------------------------- 114
1.1.33
Synthèse des bio-essais --------------------------------------------------------------------------------------- 115
1.2
Essais en canaux artificiels -------------------------------------------------------------------------------------------- 115
1.2.1
Critères de conception des canaux artificiels ----------------------------------------------------------------- 115
1.2.2
Description des canaux artificiels ------------------------------------------------------------------------------ 117
1.2.21
Equipement hydraulique des canaux ------------------------------------------------------------------------ 119
1.2.22
Eclairage des canaux ------------------------------------------------------------------------------------------ 121
1.2.3
Dispositifs connexes --------------------------------------------------------------------------------------------- 121
1.2.31
Stockage de l'effluent ----------------------------------------------------------------------------------------- 121
1.2.32
Climatisation de la salle d'expérimentation ---------------------------------------------------------------- 122
1.2.4
Choix des conditions expérimentales -------------------------------------------------------------------------- 122
1.2.41
Eclairage artificiel : qualité, intensité, photopériodisme ------------------------------------------------- 122
1.2.42
Température ---------------------------------------------------------------------------------------------------- 123
1.2.43
Nature du milieu d’essai et renouvellement ---------------------------------------------------------------- 124
1.2.44
Fonctionnement des canaux ---------------------------------------------------------------------------------- 124
1.2.45
Nature et positionnement des substrats --------------------------------------------------------------------- 124
1.2.5
Déroulement des essais ------------------------------------------------------------------------------------------ 125
1.2.51
Remplissage des canaux et positionnement des substrats------------------------------------------------- 126
1.2.52
Ensemencement des canaux ---------------------------------------------------------------------------------- 126
1.2.53
Injection de l'effluent ----------------------------------------------------------------------------------------- 127
1.2.54
Echantillonnage des substrats colonisés -------------------------------------------------------------------- 127
1.2.56
Vidange et lavage des canaux et des substrats artificiels ------------------------------------------------- 128
1.2.57
Analyses physico-chimiques --------------------------------------------------------------------------------- 128
1.2.58
Analyses biologiques------------------------------------------------------------------------------------------ 128
1.2.59
Déroulement synthétique des essais en canaux artificiels ------------------------------------------------ 130
2.
Mesure des effets sur le périphyton ----------------------------------------------------------------------------------- 131
2.1
Préparation des échantillons------------------------------------------------------------------------------------------- 131
2.2
Mesure des effets sur la structure globale des biofilms ------------------------------------------------------------ 131
2.2.1
Estimation de la biomasse totale-------------------------------------------------------------------------------- 131
2.2.2
Estimation de la biomasse algale ------------------------------------------------------------------------------- 132
2.2.3
Estimation de l'abondance bactérienne------------------------------------------------------------------------- 133
2.2.31
Principe de la mesure ----------------------------------------------------------------------------------------- 133
2.2.32
Protocole-------------------------------------------------------------------------------------------------------- 133
2.3.
Mesure des effets sur la composition des communautés ----------------------------------------------------------- 135
2.3.1
Composition de la communauté bactérienne par DGGE ----------------------------------------------------- 135
2.3.12
Extraction et précipitation de l'ADN ------------------------------------------------------------------------ 135
2.3.13
Détermination de la pureté de l'ADN extrait et dosage --------------------------------------------------- 136
2.3.14
Choix des amorces et amplification PCR ------------------------------------------------------------------- 136
2.3.15
Visualisation des fragments amplifiés ---------------------------------------------------------------------- 138
2.3.16
Analyse DGGE et révélation du gel ------------------------------------------------------------------------- 139
2.3.2
Structure de la communauté algale ----------------------------------------------------------------------------- 141
2.3.21
Diversité pigmentaire ----------------------------------------------------------------------------------------- 141
2.3.22
Diversité taxonomique des diatomées----------------------------------------------------------------------- 141
2.4
Mesure des effets sur le métabolisme -------------------------------------------------------------------------------- 142
2.4.1
Activité photosynthétique --------------------------------------------------------------------------------------- 142
2.4.2
Activités Leucine aminopeptidase et β-D-glucosidase ------------------------------------------------------- 143
2.4.21
Principe de la mesure ----------------------------------------------------------------------------------------- 143
2.4.22
Préparation des réactifs --------------------------------------------------------------------------------------- 144
2.4.23
Protocole d'incubation ---------------------------------------------------------------------------------------- 145
2.4.24
Définition du temps d'incubation ---------------------------------------------------------------------------- 146
2.4.25
Dosage du produit formé ------------------------------------------------------------------------------------- 146
2.4.26
Détermination de la concentration saturante --------------------------------------------------------------- 147
2.4.27
Détermination de l'activité enzymatique des échantillons ------------------------------------------------ 148
2.4.28
Expression des résultats -------------------------------------------------------------------------------------- 148
3.
Paramètres chimiques --------------------------------------------------------------------------------------------------- 148
GRILLE EXPERIMENTALE. --------------------------------------------------------------------------------------------------- 149
CARACTERISTIQUES DE L'EFFLUENT TESTE ------------------------------------------------------------------------- 151
1.
Caractéristiques physico-chimiques ---------------------------------------------------------------------------------- 151
2.
Caractéristiques écotoxiques ------------------------------------------------------------------------------------------- 151
CHAPITRE 2. REPONSE DU PERIPHYTON EXPOSE A L'EFFLUENT EN BIO-ESSAIS. ---------------------- 153
1.
Mode de traitement des résultats -------------------------------------------------------------------------------------- 156
2.
Caractéristiques physico-chimiques de la station de collecte du périphyton ---------------------------------- 157
3.
Présentation des résultats ----------------------------------------------------------------------------------------------- 158
3.1
Analyses en composantes principales -------------------------------------------------------------------------------- 158
3.1.1
Campagne effectuée au printemps 2002 ----------------------------------------------------------------------- 158
3.1.2
Campagne effectuée en été 2002-------------------------------------------------------------------------------- 160
3.1.3
Campagne effectuée en hiver 2002 ----------------------------------------------------------------------------- 162
3.2
Analyses de variance --------------------------------------------------------------------------------------------------- 163
3.2.1
Effet de la concentration sur la structure du biofilm --------------------------------------------------------- 163
3.2.2
Effet de la concentration sur le métabolisme du biofilm----------------------------------------------------- 166
3.3
Synthèse des effets observés en bio-essais -------------------------------------------------------------------------- 170
3.3.1
Effet de la concentration en effluent --------------------------------------------------------------------------- 170
3.3.2
Interactions entre les communautés algales et bactériennes ------------------------------------------------- 172
3.4
Perspectives d'amélioration des bio-essais -------------------------------------------------------------------------- 173
3.4.1
Variabilité spatiale du biofilm colonisé in situ --------------------------------------------------------------- 173
3.4.2
Etude de l'effet "incubation" ------------------------------------------------------------------------------------ 177
3.4.3
Effet de la durée d'essai sur la réponse des biofilms --------------------------------------------------------- 179
CHAPITRE 3. REPONSE DU PERIPHYTON EXPOSE A L'EFFLUENT EN CANAUX ARTIFICIELS.-------- 181
1.
Mode de traitement des données--------------------------------------------------------------------------------------- 184
1.1
Calcul de l'indice autotrophique -------------------------------------------------------------------------------------- 184
1.2
Détermination des paramètres de cinétique des activités enzymatiques : K M et Vm --------------------------- 184
1.3
Analyses multivariées et analyses de variance ---------------------------------------------------------------------- 185
2.
Campagne d'essai principale ------------------------------------------------------------------------------------------- 187
2.1
Caractéristiques physico-chimiques initiales du milieu d'essai --------------------------------------------------- 188
2.2
Caractéristiques physico-chimiques du milieu d'essai juste avant l'injection de l'effluent dans les canaux
"tests" 189
2.3
Caractérisation biologique des biofilms juste avant l'injection de l'effluent dans les canaux "tests"--------- 190
2.3.1
Structure globale du biofilm avant injection de l'effluent --------------------------------------------------- 191
2.3.2
2.3.3
2.3.4
2.3.5
2.3.51
Identification des diatomées avant injection de l'effluent --------------------------------------------------- 192
Diversité pigmentaire avant injection de l'effluent (HPLC) ------------------------------------------------- 193
Composition de la communauté eubactérienne avant injection de l'effluent (DGGE)-------------------- 194
Activités enzymatiques du biofilm avant injection ----------------------------------------------------------- 194
Activité de la leucine aminopeptidase ---------------------------------------------------------------------- 195
2.3.52
Activité de la β-D-glucosidase------------------------------------------------------------------------------- 195
2.4
Traitement des données avant injection de l'effluent --------------------------------------------------------------- 196
2.4.1
Traitement graphique des données avant injection de l'effluent -------------------------------------------- 197
2.4.11
Analyse en composantes principales des données biologiques------------------------------------------- 197
2.4.12
Variabilité inter-canal vis-à-vis de chaque biodescripteur------------------------------------------------ 199
2.4.2
Traitement statistique des données biologiques avant injection de l'effluent : ANOVA ----------------- 200
2.5
Réponses des communautés périphytiques exposées à différentes concentrations en effluent ---------------- 202
2.5.1
Evolution de la structure globale des communautés périphytiques ----------------------------------------- 202
2.5.2
Evolution de la composition des communautés de diatomées ----------------------------------------------- 203
2.5.3
Evolution de la diversité pigmentaire -------------------------------------------------------------------------- 204
2.5.4
Evolution de la composition des communautés eubactériennes--------------------------------------------- 205
2.5.41
Effet de l'effluent sur la richesse spécifique --------------------------------------------------------------- 205
2.5.42
Effet de l'effluent sur la composition spécifique ---------------------------------------------------------- 206
2.6
Traitement des données après l'injection de l'effluent ------------------------------------------------------------- 208
2.6.1
Traitement graphique des données après l'injection de l'effluent ------------------------------------------- 208
2.6.11
Traitement des variables biologiques continues ----------------------------------------------------------- 208
2.6.111
ACP : traitement des données biologiques ------------------------------------------------------------- 208
2.6.112
ACP : traitement des données physico-chimiques----------------------------------------------------- 211
2.6.113
Co-inertie: couplage des données biologiques et physico-chimiques ------------------------------- 213
2.6.12
Traitement des données biologiques issues de l'analyse DGGE ----------------------------------------- 214
2.6.121
Analyse factorielle des correspondances --------------------------------------------------------------- 215
2.6.122
Co-inertie: couplage des données DGGE et physico-chimiques ------------------------------------- 216
2.6.2
Traitement statistique des données biologiques continues après injection de l'effluent : ANOVA ----- 217
2.6.21
Effet sur la biomasse totale (masse organique) ------------------------------------------------------------ 218
2.6.22
Effet sur la biomasse algale (teneur en chlorophylle-a) -------------------------------------------------- 219
2.6.23
Effet sur l'effectif bactérien ---------------------------------------------------------------------------------- 221
2.6.24
Effet sur l'activité de la leucine aminopeptidase----------------------------------------------------------- 221
2.6.25
Effet sur l'activité de la β-D-glucosidase ------------------------------------------------------------------- 222
2.6.3
Traitement graphique et analyses de variance : confrontation des résultats ------------------------------- 224
3.
Campagnes d'essais complémentaires -------------------------------------------------------------------------------- 226
4.
Discussion ------------------------------------------------------------------------------------------------------------------ 229
4.1
Colonisation des biofilms dans les canaux artificiels avant injection de l'effluent ----------------------------- 229
4.1.1
Importance de la phase de colonisation vis-à-vis de la réponse des biofilms à un stress chimique ---- 230
4.1.2
Colonisation du biofilm dans le canal 1 ----------------------------------------------------------------------- 231
4.1.3
Colonisation du biofilm dans le canal 4 ----------------------------------------------------------------------- 232
4.1.4
Colonisation des biofilm dans les canaux 2 et 3 -------------------------------------------------------------- 233
4.1.5
Variabilité de la colonisation inter-canal ---------------------------------------------------------------------- 234
4.2
Composition des biofilms avant injection de l'effluent ------------------------------------------------------------ 235
4.2.1
Diversité taxonomique ------------------------------------------------------------------------------------------- 235
4.2.2
Diversité pigmentaire -------------------------------------------------------------------------------------------- 236
4.3
Effet de la concentration en effluent sur les biofilms -------------------------------------------------------------- 237
4.3.1
Effet sur la structure et la composition ------------------------------------------------------------------------ 237
4.3.2
Effet de la concentration sur l'évolution des activité enzymatiques ---------------------------------------- 237
4.3.21
Principes de régulation des activités enzymatiques ------------------------------------------------------- 238
4.3.22
Evolution des activités enzymatiques suite à un stress --------------------------------------------------- 239
4.3.33
Effet de l'effluent sur l'évolution de l'activité leucine aminopeptidase --------------------------------- 239
4.3.24
Effet de l'effluent sur l'évolution de l'activité enzymatique de la β-D-glucosidase ------------------- 241
4.3.3
Effet de l'effluent sur l'évolution de la relation "structure-activité"---------------------------------------- 243
4.3.31
Caractérisation de la relation "structure-activité" avant l'injection de l'effluent----------------------- 243
CONCLUSION GENERALE ---------------------------------------------------------------------------------------------------- 245
1.
Effets d'une pollution riches en sels----------------------------------------------------------------------------------- 247
2.
Pertinence des biodescripteurs étudiés ------------------------------------------------------------------------------- 249
3.
Perspectives d'utilisation des bio-essais ------------------------------------------------------------------------------ 250
4.
Améliorations et utilisations des canaux artificiels ---------------------------------------------------------------- 251
5.
Propositions pour la méthode Ecocompatibilité -------------------------------------------------------------------- 254
REFERENCES BIBLIOGRAPHIQUES--------------------------------------------------------------------------------------- 257
ANNEXES. ------------------------------------------------------------------------------------------------------------------------- 291
ANNEXE 1. RELATIONS "STRUCTURE-ACTIVITE" -------------------------------------------------------------------- 293
ANNEXE 2. ANALYSE EN COMPOSANTES PRINCIPALES --------------------------------------------------------- 297
ANNEXE 3. EVALUATION DE L'ECOCOMPATIBILITE DES DECHETS ------------------------------------------ 301
Liste des communications
Publications dans des revues à comité de lecture
PERRODIN Y., GOBBEY A., GRELIER-VOLATIER L. et al. Waste
ecocompatibility in storage and reuse scenarios : global methodology and
detailed presentation of the impact study on the recipient environments. Waste
Management, 2002, vol 22, pp. 215-228.
PERRODIN Y., MEHU J. GRELIER-VOLATIER L. et al. Methodological
approach to-wards the definition of new storage conditions for inert waste. Waste
Management, 2002, vol 22, pp. 229-234.
GRELIER-VOLATIER L., HUGREL C. PERRODIN Y. et al. Evaluation de
l’écocompatibilité de déchets mis en dépôts ou valorisés en travaux publics : une
méthode pluridisciplinaire pour une approche "en scénario". Revue des Sciences
de l’Eau, 2002, vol 15, N°spécial, pp. 57-66.
DORIGO U., VOLATIER L. et HUMBERT J.F. Molecular approaches for the
assessment of biodiversity in aquatic microbial communities: a minireview.
Soumis à Canad J. Fisheries, 2004.
Contribution à la rédaction d’ouvrages
MEHU J. BAZIN C. et GRELIER-VOLATIER L. Classification réglementaire et
écocompatibilité des déchets. Collection Les techniques de l’Ingénieur, 2004, vol
G., article G 2030, 9 p.
GRELIER-VOLATIER L., HUGREL C. et PERRODIN Y. Evaluation de
l'écocompatibilité des scénarios de stockage et de valorisation des déchets :
principes généraux. ADEME éditions, 2000, 27 p.
GRELIER-VOLATIER L., HUGREL C. et PERRODIN Y. Evaluation de
l'écocompatibilité des scénarios de stockage et de valorisation des déchets.
ADEME éditions, 2003, 147 p.
Communications orales à des congrès internationaux avec actes
PERRODIN Y., GRELIER-VOLATIER L1 , BARNA R. et GOBBEY A.
Assessment of the ecocompatibility of waste disposal or waste use scenario :
towards the elaboration and the implementation of a comprehensive
methodology. In : WOLLEY G.R., GOUMANS J.J.J.M. ET WAINWRIGHT P.J.
Waste Materials in Construction WASCON 2000. Harrogate, England, 31 may-2
june 2000. Pergamon, 2000, 1050 p.
Laurence Volatier / Thèse en Sciences et Techniques du Déchet / Institut National des Sciences Appliquées de Lyon
1
PERRODIN Y.1 et GRELIER-VOLATIER L., HUGREL C. et CHATEAU L.
Evaluation de l’écocompatibilité de déchets mis en dépôts ou valorisés en
travaux publics : une méthode pluridisciplinaire pour une approche "en
scénario". La pluridisciplinarité dans les problèmes de l’environnement – les
interactions Air Sol; Eau. Université du Québec, Canada, 14-16 mars 2001.
1
: speaker.
Communication orale à des congrès internationaux sans acte
VOLATIER L.1 , PERRODIN Y., HUGREL C. Vers la prise en compte de
l'impact sur l'environnement dans la gestion des déchets mis en dépôt ou
valorisés en travaux publics. Rencontre France-Amérique Latine, mars 2001,
France.
1
: speaker.
Communications orales à des congrès nationaux avec acte
BOISSON J.C., FRUGET J.F. 1 et VOLATIER L. Effets de la salinité sur les
communautés périphytiques et d’invertébrés benthiques de la Meurthe. Congrès
de l'AFL, juillet 2004, Université de Franche-Comté.
1
: speaker.
Communications orales à des congrès nationaux sans acte
DORIGO U., VOLATIER L., FONTVIEILLE D.1 et HUMBERT J.F. Apport des
outils de la biologie moléculaire pour l’évaluation de la diversité des
communautés microbiennes aquatiques. Congrès de l'AFL, décembre 2003,
Metz.
1
: speaker.
Poster
VOLATIER L. DORIGO U. BOISSON J.C. et al. Use of DGGE to examine
bacterial community structure in periphytic assemblages from indoor
experimental channels. 7th International conference of the Aquatic Ecosystem
Health and Managment Society, Institut Lumière de Lyon, France, 15-17
septembre 2003.
2
Abréviations
A
ACP
ACC
ADEME
AFC
APS
β-Gluc
BSA
C
CE
Chloro-a
cm2
DGGE
dNTP
EDTA
G
g
HPLC
mg
µg
GBL
h
IMFT
Km
L
Leu-amp
M
m2
MEB
mL
µL
mM
µM
mm
min
MO
mol
mmol
µmol
nM
nmol
nmol/h/cm2
nmol/h/cell
nmol/h/gMO
PCR
pb
rpm
PVC
Re c
SDS
T
TAE
TEMED
T-RFLP
TRIS
UV
Vmax
% (v:v)
% (w:v)
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
Adénine
Analyse en composantes principales
analyse canonique des correspondances
Agence de l'environnement et la maîtrise de l'énergie
Analyse factorielle des correspondances
Persulfate d'ammonium
β-D-Glucosidase
sérum albumine bovine
Cytosine
Concentration efficace
Chlorophylle-a
Centimètre carré
Denaturating gradient gel electrophoresis
Électrophorèse en gradient dénaturant
Désoxynucléotide triphosphate
Éthylène diamine tétra-acétique
Guanosine
Gramme
Chromatographie liquide à haute preformance
Milligramme
Microgramme
Gel loading buffer
Colorant de charge
Heure
Institut de Mécanique des Fluides de Toulouse
Constante de michaelis
Litre
Leucine aminopeptidase
Molaire
Mètre carré
Microscope électronique à balayage
Millilitre
Microlitre
Millimolaire
Micromolaire
Millimètre
Minute
Masse organique
Mole
Millimole
micromole
nanomolaire
nanomole
nanomole par heure par centimètre carré
nanomole par heure par unité de cellule bactérienne
nanomole par heure par milligramme de masse organique
Réaction de polymérisation en chaîne
paire de bases
rotation par minute
polychlorure de vinyle
Nombre de Reynolds dans la couche limite
Sodium dodécyl sulfate
Thymine
Tris EDTA
N, N, N', N'-tétraméthylènediamine
Terminal restriction Fragment Length polymorphism
Tris-(hydroxyméthyl) aminométhane
Ultraviolet
Vitesse maximale de réaction
pourcentage volumique
pourcentage (weight/volume)
pourcentage (masse/volume)
3
Liste des figures
Figure 1. Représentation schématique d'un biofilm [ HAMILTON et CHARACKLIS , 1989]. ........................... 37
Figure 2. Effets contrastés des principaux facteurs agissant sur la biomasse du biofilm [ BIGGS , 2000].. 39
Figure 3. Classification des peptidases [ GONZALES et ROBERT - BAUDOUY , 1996]...................................... 43
Figure 4. Structure en double hélice de l'ADN [ ALBERTS et al., 1994] ................................................... 52
Figure 5. Principe schématique de la DGGE [ DORIGO , communication personnelle 2004]. ................... 54
Figure 6. Représentation schématique des différentes approches moléculaires pour évaluer la diversité
génétique des communautés microbiennes [ DORIGO et al., 2004a]. ............................................... 57
Figure 7. Développement d'une couche limite d'épaisseur δ [ BLEVINS , 1992]. ......................................102
Figure 8. Profil des vitesses dans la couche limite sur une surface lisse [ LALLEMAND , 1975]. ...............102
Figure 9. Rivières artificielles : entre réalisme et contrôle. .................................................................106
Figure 10. Dispositif de collecte sur substrats artificiels in situ...........................................................112
Figure 11. Schéma d'un canal artificiel et de ses équipements.............................................................120
Figure 12. Spectre des néons en radiance (W/Sr/m2 ) en fonction de la longueur d'onde. ......................123
Figure 13. Déroulement des essais en canaux artificiels et variables biologiques mesurées. .................130
Figure 14. Exemple de détermination expérimentale de la concentration saturante. ...........................147
Figure 15. ACP, campagne printemps 2002. .......................................................................................160
Figure 16.ACP, campagne été 2002....................................................................................................161
Figure 17. ACP, campagne hiver 2002. ..............................................................................................163
Figure 18. Réponses du biofilm vis-à-vis de sa masse organique en fonction de la concentration en
effluent testée et des saisons. .....................................................................................................164
Figure 19. Réponses du biofilm vis-à-vis de la teneur en chlorophylle-a en fonction de la concentration
en effluent testée et des saisons. .................................................................................................164
Figure 20. Indice autotrophique en fonction de la concentration en effluent testée et des saisons. .......165
Figure 21. Production brute en fonction de la concentration en effluent testée et des saisons. .............167
Figure 22. Respiration en fonction de la concentration en effluent testée et des saisons ......................167
Figure 23. Activité de la leu-amp en fonction de la concentration en effluent testée et des saisons ......169
Figure 24. ACP, colonisation in situ, hiver 2002. ...............................................................................175
Figure 25. Suivi de la production brute primaire dans les bio-essais en mgO2 /h/m 2 (hiver 2002). ........180
Figure 26. Suivi de la respiration dans les bio-essais en mgO2 /h/m 2 (hiver 2002). ...............................180
Figure 27. Structure globale du biofilm avant injection du polluant (T23). ..........................................192
Figure 28. Analyse en composantes principales des données biologiques avant injection de l'effluent. .198
Figure 29. CV (%) inter canal à T17. .................................................................................................199
Figure 32. Evolution de l'indice autotrophique. ..................................................................................203
Figure 33. Evolution de l'indice de Simpson en fonction de la durée d'essai en jours. ..........................205
Figure 34. Évolution du nombre d'espèces et de l'effectif bactérien (nombre de cellules/cm2)..............206
Figure 35. Evolution des bandes détectées : persistance et apparition.................................................207
Figure 36. Analyse en composantes principales des données biologiques. ...........................................210
Figure 37. Analyse en composantes principales des données physico-chimiques. .................................212
Figure 38. Analyse de co-inertie ACP/ACP entre les données "biologiques" (origine de la flèche) et
"physico-chimiques" (fin de la flèche). .......................................................................................214
Figure 39. Analyse factorielle des correspondances (DGGE). .............................................................216
5
Figure 40. Co-inertie AFC/ACP des données "biologiques" (flèche) et des données physico-chimiques
(point). ......................................................................................................................................217
Figure 41. Taux d'évolution de la masse organique (Tx/T23). .............................................................218
Figure 42. Evolution de la masse organique en mg/cm2 . .....................................................................219
Figure 43. Taux d'évolution de la teneur en chlorophylle-a (Tx/T23)...................................................220
Figure 44. Evolution de la teneur en chlorophylle-a en µ g/cm2 . ..........................................................220
Figure 45. Evolution de l'effectif bactérien en nombre de cellules par unité de surface........................221
Figure 46. Taux d'évolution de l'activité leucine aminopeptidase (Tx/T23). .........................................222
Figure 47. Taux d'évolution de l'activité de la β -D-Glucosidase (Tx/T23). ..........................................223
Figure 48. ACP des données biologiques des campagnes complémentaires en canaux artificiels..........227
Figure 49. AFC des résultats des campagnes complémentaires en canaux artificiels. ..........................228
Figure 50. Taux d'évolution de la masse organique et de la chlorophylle-a dans les canaux
expérimentaux avant injection de l'effluent (Tx/T17)...................................................................230
Liste des tableaux
Tableau 1. Séquences du couple d'amorces utilisées. ..........................................................................137
Tableau 2. Composés du mélange PCR. .............................................................................................137
Tableau 3 Programme de la PCR........................................................................................................138
Tableau 4. Composition d'un gel de 0,75 mm d'épaisseur....................................................................139
Tableau 5. Substrats et fluorogènes utilisés. .......................................................................................144
Tableau 6. Réactifs utilisés. ...............................................................................................................145
Tableau 7. Articulation des différents essais.......................................................................................149
Tableau 8. Bio-essais : concentrations testées et biodescripteurs suivis. ..............................................149
Tableau 9. Essais en canaux artificiels : concentrations en effluent et temps de prélèvement. ..............149
Tableau 10. pH, conductivité (conduct.), composés et éléments non métalliques. ................................151
Tableau 11. Métaux : alcalino-terreux, alcalins, éléments de transition et autres métaux......................151
Tableau 12. Micro-polluants minéraux. ..............................................................................................151
Tableau 13. Température, pH, matières organiques, azotées et phosphorées à la station de Damelevière.
.................................................................................................................................................157
Tableau 14. Minéralisation de l'eau à la station de Damelevière..........................................................157
Tableau 15. Effets sur la chlorophylle-a, la production brute et le ratio PB/R. ....................................168
Tableau 16. Synthèse des effets observés en fonction des concentrations testées. ................................171
Tableau 17. Evaluation de l'homogénéité spatiale de la colonisation in situ des biofilms. ....................176
Tableau 18. Abondance relative en % des taxons majoritaires des biofilms colonisés in situ................177
Tableau 19. Caractérisation des biofilms collectés et des biofilms "témoins" en fin de période d'essai. 178
Tableau 20. Synthèse des analyses effectuées et du nombre de réplicats intra-canal (n). .....................188
Tableau 21. Caractéristiques physico-chimiques de l'eau du réseau introduite dans les canaux.............188
Tableau 22. Modifications des caractéristiques physico-chimiques de l'eau du réseau introduite dans les
canaux suite à son enrichissement en Si, N et P. .........................................................................189
Tableau 23. Caractéristiques physico-chimiques de l'eau du milieu d'essai dans les canaux après 23 jours
de colonisation (T23). ................................................................................................................190
Tableau 24. Structure globale du biofilm avant injection du polluant (T23) dans les quatre canaux......191
Tableau 25. Achnanthes minutissima et Diatoma ehrenbergii avant injection ......................................193
Tableau 26. Calcul de l'indice de Sorensen dans les quatre canaux avant injection de l'effluent. ..........194
6
Tableau 27. Activité aminopeptidase avant injection du polluant (T23) dans les canaux expérimentaux.
.................................................................................................................................................195
Tableau 28. Activité β -D-Glucosidase avant injection du polluant (T23) dans les canaux expérimentaux.
.................................................................................................................................................196
Tableau 29. Quantificationde la différence entre les canaux "test" et le canal témoin C4 (ANOVA-1 &
test de Bonferroni).....................................................................................................................201
Tableau 30. Achnanthes minutissima et Diatoma ehrenbergii avant injection (T23) et après 11j
d'exposition (T34)......................................................................................................................204
Tableau 31. Calcul de l'indice de Sorenson entre les canaux "test" et le canal témoin. .........................207
Tableau 32. Evolution des éléments nutritifs entre T23 et T34............................................................211
Tableau 33. Tableau récapitulatif des ANOVA. ..................................................................................225
Tableau 34. Evolution de l'activité Leucine aminopeptidase. ..............................................................240
Tableau
Tableau
Tableau
Tableau
Tableau
Tableau
Tableau
Tableau
Tableau
35.
36.
37.
38.
39.
40.
41.
42.
43.
Evolution de l'activité β-D-Glucosidase. .........................................................................242
Corrélations entre variables surfaciques du canal 1 (T17, T23). .......................................295
Corrélations entre variables surfaciques du canal 1 après exposition. ...............................296
Corrélations entre variables surfaciques du canal 4 après exposition. .............................296
Liste des photographies
1. Culture de Pseudomonas putida vue au MEB [ MURIS , 2004]. .................................................. 37
2. Un gel DGGE (image négative). ............................................................................................ 55
3. Rivière extérieure [Université Lyon 1] .................................................................................. 83
4. Alternance de zones rapides et lentes. ................................................................................... 87
5. Hémisphères du laboratoire d'Ecologie des Eaux Douces, Université Lyon 1. .......................104
6. Utilisation des hémisphères dans les canaux du laboratoire..................................................104
7. Dispositif de collecte sur substrats artificiels avant immersion. ............................................112
8. Dispositif expérimental. 30 flacons d'essai.. ........................................................................113
9. Flacon d'essai (150 mL). ......................................................................................................113
10. Transport des lames colonisées après prélèvement in situ. ..................................................114
11. Extraction des lames de leur support. .................................................................................114
12. Canal vu de profil. .............................................................................................................117
13. Canaux vus du dessus.........................................................................................................117
14. Entonnement vu de profil. ..................................................................................................118
15. Entonnement vu du dessus. .................................................................................................118
16. Colonisation des lames.......................................................................................................125
17. Colonisation des carreaux..................................................................................................125
18. Constitution du gel entre deux plaques de verre. .................................................................140
19. Chargement du gel. ............................................................................................................140
20. Retrait de gel en fin de migration. ......................................................................................140
21. Dispositif de collecte du biofilm en milieu naturel : 4 séries de 12 lames.............................174
7
Photo 22. Espèce Achnanthes minutissima .........................................................................................193
Photo 23. Etat de la colonisation des biofilms dans les canaux expérimentaux à T23. .........................229
Photo 24. Dépôt de calcaire visible sur les lames après brossage du biofilm. ......................................233
8
Préambule
En 1999, l'ADEME (Agence de l'Environnement et de la Maîtrise de l'Energie)
a défini une méthodologie destinée à l'évaluation de l'écocompatibilité de scénarios de
stockage ou de valorisation des déchets [ADEME , 2000 ; ADEME , 2003]. Il s'agit de
déterminer si les flux de polluants émis par les déchets en situation de stockage ou de
valorisation, que l’on dit « en scénario », sont compatibles avec les flux de polluants
acceptables par les milieux récepteurs. Le cas échéant, cette méthode permet
d'identifier les mesures à prendre pour s'approcher le plus possible de cette situation
d'écocompatibilité.
Depuis la mise au point de la méthode, l'ADEME poursuit ses démarches et ses
réflexions sur le sujet par le biais d'applications industrielles d’une part, et par
l’accompagnement du développement de nouveaux outils expérimentaux d’autre part.
L’amélioration de la description des scénarios d’étude et une meilleure prise en compte
du long terme sont aussi l’objet d’évaluations en vue d’optimiser la méthodologie.
Le travail de thèse présenté ici s'inscrit dans le cadre d'un programme
portant sur la mise en oeuvre de cette méthodologie. Il vise à évaluer
l'écocompatibilité d'un dépôt de déchets de soudière situé à Dombasle (54), sur le site
de SOLVAY , dont les percolats – les eaux d'infiltration collectées sous le dépôt – sont
susceptibles d'avoir un impact sur la Meurthe.
Ce programme peut être décrit très succinctement comme étant la
combinaison de deux phases :
la mise en œuvre pionnière de la méthode définie en 1999, afin de
bénéficier des enseignements de sa première application sur le terrain ;
l'approfondissement de l'évaluation des impacts sur les milieux
récepteurs aquatiques.
La réalisation du programme, coordonné par l'équipe POLDEN de l'INSA de
Lyon, devait permettre d'atteindre les objectifs suivants :
évaluer la situation environnementale d'un des dépôts du site solvay de
Dombasle (54) et identifier, si besoin est, les mesures à prendre pour
atteindre une situation d'écocompatibilité ;
obtenir un premier retour d'expérience concernant l'application
industrielle de la méthode développée par l'ademe ;
améliorer le module d'évaluation des impacts sur le milieu récepteur
aquatique.
9
La thèse porte sur ce dernier point, et a été réalisée au Laboratoire des
Sciences de l’Environnement de l’Ecole Nationale des Travaux Publics de l’Etat
(ENTPE). L'impact de déchets en scénarios de stockage ou de valorisation sur les
milieux aquatiques lotiques était initialement évalué dans la méthodologie grâce à des
essais réalisés sur des macro-invertébrés benthiques. À présent, l' ADEME souhaite
compléter cette première approche en incluant dans la batterie de tests de nouveaux
essais portant sur d'autres organismes tels que ceux constituant le périphyton.
10
Introduction
L'objectif de la thèse consiste à développer des outils de laboratoire
permettant de mieux évaluer les effets potentiels d'une perturbation anthropique
chimique et, plus particulièrement, les effets de polluants émis par des déchets sur le
périphyton des milieux aquatiques lotiques (eaux douces).
Le développement de ces outils répond à des enjeux environnementaux et
économiques. En effet, il s'inscrit dans un contexte où se croisent les problématiques
liées à la protection des milieux naturels et à la gestion des déchets. Il est de plus en
plus manifeste que le mode de gestion des déchets doit privilégier leur valorisation,
notamment afin de réduire les volumes mis en décharge, mais qu'il doit aussi satisfaire
certains critères environnementaux nécessaires à la protection des écosystèmes
aquatiques. Préalablement à la définition de ces critères, qui est délicate et relève d'une
réflexion pluridisciplinaire, le développement de méthodes et d'outils adaptés à
l'évaluation des effets d'une perturbation chimique complexe s'avère nécessaire. Dans
les paragraphes qui suivent, nous exposerons rapidement ces différents points afin de
situer les perspectives d'application des dispositifs et protocoles expérimentaux
développés dans le cadre de nos travaux.
La pollution des eaux continentales est sans conteste une résultante directe de
son utilisation par l’homme, notamment dans le cadre des activités urbaines,
industrielles ou agricoles. Compte tenu de son caractère indispensable à la vie
humaine, les efforts des communautés scientifiques et politiques se sont initialement
concentrés sur la préservation de la qualité des eaux douces destinées à la production
d'eau potable. A l'échelle mondiale, communautaire, et nationale, il existe maintenant
des seuils de qualité relatifs à des critères physiques, chimiques et microbiologiques.
Plus récemment, depuis une trentaine d'années environ, le rejet des eaux usées
est également réglementé et la qualité des eaux superficielles est davantage suivie.
Cette problématique concerne en premier lieu les politiques, les démographes, les
économistes et les écologues [COLLOMB, 1996]. Mais il semble légitime d'ajouter à
cette liste les acteurs de la vie sociale et, plus particulièrement, ceux de la gestion des
déchets. En effet, la pollution des eaux, engendrée par de multiples facteurs, a
également pour origine le lessivage par les eaux de pluies des polluants contenus dans
les déchets stockés, ou utilisés dans des « mauvaises » conditions dans
l'environnement.
Les déchets, inhérents à la vie biologique et à l'activité de l'homme, se sont
retrouvés au cœur de la problématique environnementale en quelques années. Selon
NAVARRO (1999), la montée en puissance de ce problème aurait pour origine l'essor de
la société de consommation depuis la fin de la seconde guerre mondiale ; celui-ci se
traduit par l'industrialisation, la surexploitation des ressources naturelles, la réduction
11
de la durée de vie des produits et, inévitablement, la production toujours croissante de
déchets [OUALLET, 1997]. Ces dernières années, la réglementation relative à la
conception, à l’implantation, à l'exploitation, et au suivi post-exploitation des centres
de stockage des déchets impose des dispositions visant à garantir une meilleure
protection de l'environnement. Nous ne détaillerons pas les techniques mises en oeuvre
mais celles-ci portent principalement sur l'étanchéité du site et la collecte des eaux
résiduaires.
Depuis 1992, la politique nationale de gestion des déchets encourage la
valorisation des déchets et limite le stockage aux déchets dits « ultimes ». Selon la loi
92-646 du 13 juillet 1992, ils sont définis comme « des déchets, résultant ou non du
traitement d'un déchet, qui ne sont plus susceptibles d'être traités dans les conditions
techniques et économiques du moment, notamment par extraction de la part
valorisable ou par réduction de leur caractère polluant ou dangereux ». Cette nouvelle
orientation a pour but de pallier l'insuffisance des centres de stockage, ou leur
multiplication, par une diminution drastique des apports et, par conséquent, d'obliger
les producteurs à une valorisation maximale de leurs déchets. Celle-ci peut prendre
différentes formes :
la valorisation énergétique, telle que l'incinération avec production
d'électricité, ou la méthanisation,
le compostage et l'épandage,
la valorisation de la matière qui comprend le recyclage, le ré-emploi et
la ré-utilisation, termes fort bien définis par OUALLET (1997).
L'utilisation des déchets, comme matériaux de substitution en travaux publics
par exemple, soulève de nombreuses questions quant aux risques de contamination des
milieux naturels.
Que les déchets soient « en scénario » de stockage ou bien de valorisation, il
devient impératif d'évaluer leur impact potentiel sur les écosystèmes dès lors qu'ils
sont en contact avec le milieu naturel. L'évaluation des effets des polluants rejetés dans
les milieux aquatiques repose en grande partie sur la recherche et la quantification
d'éléments ou composés connus pour leur toxicité. Cette approche est toutefois
insuffisante car elle ne permet pas d'évaluer ou de prévoir les effets des polluants sur
les organismes vivants [LAGADIC et al., 1998]. A ce titre, il est important que des
essais biologiques soient associés [CAIRNS, 1988].
Ce constat souligne le besoin d'utiliser des organismes comme marqueurs
biologiques et de développer des outils et des méthodes permettant de caractériser les
effets écotoxicologiques de matrices complexes, solides ou liquides. Les marqueurs
biologiques sont définis comme des organismes dont l'étude de la réaction à certaines
perturbations permet de détecter la présence de polluants et d'évaluer la gravité de
leurs effets [LAGADIC et CAQUET, 1996].
12
Pour répondre aux objectifs précédemment exposés, deux types d'essai ont
été conçus, mis au point et testés sur le percolat provenant du dépôt de déchets étudié :
des essais statiques permettant de travailler avec l'eau et les organismes du milieu
naturel d'une part, et des essais en canaux artificiels permettant de travailler dans des
conditions dynamiques sur des écosystèmes expérimentaux d'autre part.
Le document se structure en deux parties principales, l'une bibliographique,
l'autre expérimentale.
Dans la partie bibliographique, un premier chapitre fait état du contexte
réglementaire et scientifique relatif à l'évaluation de l'écotoxicité des déchets ou des
polluants qu'ils génèrent. Nous nous attacherons ensuite à la présentation du
périphyton, retenu comme marqueur biologique au sens de la définition proposée par
LAGADIC et CAQUET (1996). Enfin, nous exposerons l'intérêt de la PCR-DGGE en
écologie microbienne en nous concentrant principalement sur le mode d'interprétation
des données dans la mesure où le principe de la méthode a déjà fait l'objet de
nombreuses publications. Le dernier chapitre est consacré à la conception de canaux
artificiels. L'utilisation de ces outils est de plus en plus fréquente mais les publications
relatives à leur conception demeurent peu nombreuses.
La partie expérimentale suit l'ordre traditionnel. Le premier chapitre vise à
décrire les dispositifs expérimentaux conçus et les modes opératoires qui leurs sont
associés, ainsi que les méthodes utilisées pour la mesure des paramètres biologiques et
physico-chimiques étudiés. Les chapitres suivants présentent les résultats relatifs à
l'application de ces outils pour évaluer les effets d'une matrice liquide complexe
(percolat du dépôt de déchets de SOLVAY) sur le périphyton.
Enfin, nous discuterons et conclurons sur l'intérêt des outils développés et sur
les effets de la matrice liquide étudiée.
Les réflexions et travaux présentés dans ce document apportent des
éléments de réponses relatifs à l'applicabilité, à court terme, des outils de laboratoire
développés dans le cadre de la thèse, ceci en vue de leur intégration dans la
méthodologie d'évaluation de l'écocompatibilité des déchets en scénario de stockage et
de valorisation proposée par l'ADEME . Plus généralement, nous nous intéresserons aux
perspectives d'utilisation de ces outils dans des études portant sur l'évaluation des
impacts environnementaux d'une contamination chimique.
Par ailleurs, nous verrons dans quelle mesure ces outils présentent un intérêt
dans la compréhension des mécanismes impliqués dans le fonctionnement des
écosystèmes, c'est-à-dire dans le domaine de l'écologie.
Enfin, nous évaluerons si la composition de la communauté bactérienne
périphytique, déterminée par une technique moléculaire qui est la PCR-DGGE,
constitue un indicateur pertinent pour la détection et l'évaluation d'une perturbation.
13
Actuellement l'utilisation de cette communauté comme marqueur biologique
repose essentiellement sur des paramètres démographiques (abondance) et/ou
fonctionnels.
En ce qui concerne la lecture du document :
Dans la suite du texte, le terme « effluent » et non « percolat » sera
employé pour désigner la matrice liquide testée ; ce choix vise à ne pas
retreindre, par la seule utilisation d'un terme spécifique, l'utilisation de
nos dispositifs expérimentaux au cas de l'évaluation de l'écotoxicité de
percolats de déchets.
Les termes « communauté périphytique », « biofilm » et « périphyton »
seront employés sans distinction, sauf lors de leurs définitions (cf partie
1, chapitre 1).
Les termes « canaux artificiels » et « rivières artificielles » seront
employés sans distinction, sauf lors de leurs définitions (partie 1,
chapitre 3). Nous utiliserons généralement le terme employé par les
auteurs cités.
Les
termes
« paramètre
biologique »,
« biomarqueur »
et
« biodescripteur » seront utilisés sans distinction. Ils désignent, dans ce
document, les variables biologiques mesurées pour évaluer les effets
écotoxiques du percolat sur le périphyton.
Les essais statiques développés dans le cadre de la thèse seront qualifiés
de bio-essais.
Enfin, pour simplifier la lecture du document, nous parlerons « des activités
leucine aminopeptidase et β-D-glucosidase » ; sachant que nos essais ont porté sur la
mesure de la vitesse des réactions enzymatiques, il serait en effet plus juste de parler
de « l'intensité des activités des enzymes leucine aminopeptidase et β-D-glucosidase ».
14
Partie 1.
Etude bibliographique
La partie bibliographique de ce rapport aborde des thématiques
appartenant à des disciplines très différentes.
Dans le premier chapitre, une présentation du contexte réglementaire et
scientifique de l'étude permet de situer les enjeux environnementaux et
économiques des outils expérimentaux développés au cours de ce travail. Aussi,
ce chapitre est-il largement consacré à la politique de gestion des déchets et aux
risques de contamination des milieux aquatiques par entraînement de la fraction
mobilisable des polluants contenus dans les déchets placés en décharge (centre
de stockage) ou valorisés comme matériaux de substitution des matières
premières traditionnelles pour la construction de routes ou de remblais, par
exemple. Nous verrons qu'il est maintenant clairement admis que les analyses
chimiques (contenu total ou fraction mobilisable) sont insuffisantes pour estimer
les impacts environnementaux liés aux modes de gestion des déchets et qu'elles
doivent, à ce titre, être complétées par des analyses biologiques. De ce constat,
est née la nécessité de développer des essais sur des organismes vivants
(marqueurs biologiques) permettant d'évaluer les effets écotoxicologiques des
déchets stockés ou valorisés. La complexité du dispositif expérimental et du
marqueur biologique confère à ces essais un degré de réalisme écologique et un
niveau de répétabilité/reproductibilité variables. Elle doit, en théorie, être définie
en fonction des objectifs de l’essai.
Dans le deuxième chapitre, nous nous attacherons aux définitions les
plus couramment utilisées pour désigner les assemblages périphytiques puis nous
nous détaillerons ses caractéristiques, ainsi que les facteurs influant sur son
développement. Nous évoquerons ensuite son intérêt écologique en nous
concentrant sur son rôle dans le cycle de la matière. Ce choix est en étroite
relation avec l'étude expérimentale de ce travail au cours de laquelle les effets
d'un effluent industriel sur le périphyton sont, entre autres, évalués par la mesure
des activités de deux enzymes impliquées dans les processus de dégradation de
la matière organique, la leucine aminopeptidase et la β-D-glucosidase. Enfin,
nous conclurons ce chapitre en exposant l'intérêt du périphyton comme marqueur
biologique d'un stress environnemental.
Dans le troisième chapitre, nous présenterons la technique d'empreintes
moléculaires qui est ensuite appliquée afin de déterminer les effets de l'effluent
15
industriel sur la diversité génotypique de la communauté eubactérienne
périphytique, la PCR-DGGE. Comme il sera exposé dans la partie "matériels et
méthodes" de ce document, les conditions expérimentales de l'analyse ont été
définies à partir des publications sur le sujet. Aussi, ce chapitre est-il consacré au
mode d'interprétation des résultats et non à la définition des conditions
expérimentales. L'objectif est également d'éclairer le lecteur sur les nombreuses
applications de la PCR-DGGE et sur son intérêt dans le cadre de l'évaluation des
conséquences écologiques d'un stress environnemental. Cette méthode est par
ailleurs très attrayante à plusieurs titres. D'un point de vue scientifique, nous
verrons qu'elle ne restreint pas l'étude des bactéries aux micro-organismes
cultivables contrairement aux techniques de mise en culture. Elle permet
également d'étudier la diversité des eucaryotes sans identification taxonomique
par microscopie, technique longue et coûteuse. D'un point de vue pratique, la
PCR-DGGE offre la possibilité de traiter un nombre important d'échantillons et
son application ne requiert pas nécessairement l'intervention d'experts en
biologie moléculaire. En effet, une fois que les conditions expérimentales sont
définies, une application "en routine" de cette technique est tout à fait
envisageable.
Dans le quatrième chapitre, nous présenterons les critères de
conception de canaux artificiels, ainsi que les différents modes de
fonctionnement envisageables. Ce chapitre reflète de manière synthétique la
démarche que nous avons suivie afin que que la définition de notre dispositif
expérimental permette de répondre, au mieux, aux objectifs de l'étude dans la
limite de nos contraintes techniques, financières et temporelles. Cette partie
traite des questions ou réflexions qui doivent être abordées préalablement à la
construction de canaux artificiels. Notre objectif est ici de démontrer l'influence
du dispositif expérimental sur la nature et la fiabilité des résultats.
16
Chapitre 1.
Evaluation de l'impact des déchets :
contexte réglementaire et scientifique.
17
Partie 1. Chapitre 1. Evaluation de l'impact des déchets : contexte réglementaire et scientifique.
Dans ce chapitre, il s'agit d'apporter un éclairage sur l'évolution de la
politique en matière de gestion des déchets et, plus particulièrement, sur l'intérêt des
essais écotoxicologiques dans ce contexte. De même, nous souhaitons rappeler la
finalité, les limites et les avantages des essais écotoxicologiques menés au laboratoire
ou sur le terrain d'une part, et sur une espèce ou sur une communauté, d'autre part.
Nous présenterons ensuite différents types d'essais menés sur le périphyton et
nous intéresserons à l'intérêt des essais menés en canaux artificiels.
1.
Contexte réglementaire
Historiquement, les efforts de la communauté scientifique et des gestionnaires
ont initialement porté sur l'évaluation des propriétés toxiques intrinsèques aux
substances et, seulement dans un deuxième temps, à celles des préparations
commercialisées.
Une première phase de réflexion a permis d'élaborer une classification
européenne des substances dangereuses selon des critères physico-chimiques
(inflammable, corrosif...), des critères relatifs à la santé humaine (irritant,
cancérogène) et un critère « dangereux pour l'environnement » défini en 1991
[Directive de base 67/548/CEE modifiée]. L'évaluation de ce dernier critère repose sur
des tests d'écotoxicité, normalisés, principalement menés sur des organismes
aquatiques tels que des algues, des crustacés ou des poissons. Les méthodes à
appliquer pour l'évaluation de ce critère sont décrites dans l'annexe V de la Directive.
Ce texte a été transposé en droit national par l'arrêté du 20 avril 1994 relatif à la
déclaration, la classification, l'emballage et l'étiquetage des substances.
La classification des préparations dangereuses fait également l'objet d'un texte
réglementaire communautaire [Directive de base 88/379/CEE]. Elle repose sur la
détermination du contenu des préparations en substances dangereuses.
Les substances et préparations identifiées comme dangereuses présentent
essentiellement un risque vis-à-vis de la santé humaine lors de leur utilisation ou de
leur manipulation. Mais si l'usage et la valeur économique font le produit, l'abandon ou
l'intention d'élimination font le déchet. Dans ce cas, les risques potentiels concernent
davantage l'environnement que l'homme sauf dans le cas de la manipulation de déchets
en vue de leur valorisation ou de leur traitement.
Face à ce constat et parallèlement aux évolutions en matière de classification
des substances et préparations, les acteurs impliqués dans la gestion des déchets, des
rejets industriels ou urbains, ainsi que dans la protection des milieux naturels sont
maintenant conscients de la nécessité de prendre en compte l'évaluation de l'impact
environnemental dans leur politique de gestion.
19
A l'échelle communautaire, les déchets dangereux sont définis par la Directive
91/689/CEE. Selon ce document, un déchet est dangereux s'il présente au moins l'une
des quatorze propriétés de danger énoncées en annexe du texte et notées de H1 à H14
(« H » pour Hazardous). Ces propriétés sont largement inspirées de celles définies
pour la classification des substances dangereuses. Le critère correspondant à
« dangereux pour l'environnement » est le critère H14. Bien qu'une liste de déchets
dangereux ait été adoptée en 1994, la communauté européenne n'a pas fourni toutes les
méthodes nécessaires à l'évaluation de ces quatorze critères de danger notamment
lorsque celles disponibles pour les substances n'étaient pas directement transposables
aux déchets. Ainsi, pour ce qui est de l’évaluation du H14, aucune méthode n'est
actuellement proposée par la Commission des Communautés Européennes.
Cela n'a pas freiné pour autant le développement de tests normalisés à
l'échelle nationale, communautaire ou internationale adaptés à l'évaluation de
l'écotoxicité intrinsèque des effluents. Il s'agit d'essais mono-spécifiques effectués
avec des organismes aquatiques ou terrestres, issus de culture ou d'élevage. Mais, à
présent, bien que les avantages des tests d'écotoxicité mono-spécifiques soient
clairement reconnus, la communauté scientifique s'interroge sur le manque de réalisme
écologique de ces essais pour évaluer ou prédire les effets réels d'un polluant sur
l'environnement.
En parallèle et dans le contexte national, l'ADEME affiche sa volonté
d'améliorer sa politique de gestion des déchets par la prise en compte de leur impact
environnemental réel. C'est dans ce cadre, qu'un programme de recherche
pluridisciplinaire (1999) a conduit à l'élaboration d'une méthode d'évaluation de
l'écocompatibilité des déchets en scénarios de stockage ou de valorisation. Cette
approche « en scénarios » tend à s'approcher au mieux des conditions d'exposition
réelles des organismes aux polluants atteignant les milieux récepteurs. La méthode a
pour particularité d'être une approche expérimentale dite intégrée. Elle tient compte
des conditions d'émission des polluants et de leurs évolutions bio-physico-chimiques
jusqu'à ce qu'ils atteignent les milieux récepteurs cibles. Ces évolutions sont fonction,
entre autres, du mode de disposition des déchets dans l'environnement, des
caractéristiques des polluants émis et de celles du milieu naturel.
Cette méthode n'est pas décrite plus amplement ici car elle fait déjà l'objet de
nombreuses publications et d’un guide d’usage [ADEME , 2003] en ce qui concerne ses
principes, ses fondements et ses objectifs [MAYEUX et PERRODIN, 1996], son contenu et
ses applications [PERRODIN et al., 2000 ; PERRODIN et al., 2002a ; PERRODIN et al.,
2002b]. L'intérêt de la pluridisciplinarité et de l'interdisciplinarité de cette approche a
également été discuté [GRELIER-VOLATIER et al., 2002]. Dans ces articles, le lecteur
trouvera les références des publications relatives aux travaux de recherche ayant
conduit à l'élaboration de la méthode. Celles-ci portent sur la caractérisation des
déchets, l'étude de leur comportement à long terme et l'étude de leur impact sur les
20
milieux terrestres (essais sur la microflore, la flore et la faune) et aquatiques (essais sur
des macro-invertébrés benthiques).
2.
Contexte scientifique
L'évaluation des effets écotoxicologiques peut être réalisée à différents
niveaux d'organisation biologique, de la molécule à la communauté. Elle peut
également être effectuée à différentes échelles d'expérimentation. En effet, il est
possible de distinguer les études menées in situ dans des conditions non contrôlées et
les essais menés au laboratoire dans des conditions contrôlées. Il existe également une
échelle de travail intermédiaire qui consiste à travailler dans des conditions
partiellement contrôlées.
Travailler à différents niveaux d'organisation biologique et à différentes
échelles d'expérimentation est du plus grand intérêt. Ces approches répondent
directement à des préoccupations différentes mais elles nous semblent
complémentaires pour appréhender globalement un problème.
Force est de constater que la réelle difficulté liée au choix d'un type d'essai
réside dans le souhait, légitime, du gestionnaire de disposer d'un outil répondant à
l'ensemble des critères de performance énoncés par CALOW (1993) : le réalisme
écologique, la répétabilité, la reproductibilité, la sensibilité, la fiabilité (précision) et la
robustesse (facilité d'interprétation). Aucun essai ne peut a priori répondre à
l'ensemble de ces critères.
Les paragraphes qui suivent sont consacrés à la présentation des différentes
échelles de travail. Nos réflexions s'inscrivent dans le cadre de l'évaluation et de la
prédiction de l'écotoxicité d'un effluent sur des organismes aquatiques.
2.1
Etudes in situ : complexité et réalisme
Les études in situ permettent d’appréhender la situation avec réalisme par la
prise en compte globale de l’ensemble des caractéristiques physiques, chimiques et
biologiques de l’écosystème étudié.
Toutefois, compte tenu de la complexité des milieux naturels, il est souvent
difficile de dissocier l’effet des différents facteurs, biotiques et abiotiques, sur la
réponse des organismes suivis pour évaluer l'effet d'un effluent [SAND-JENSEN, 1983 ;
PUSEY et al., 1994 ; LOWE et al., 1996]. LAGADIC et al. (1998) évoquent, par exemple,
les interférences avec les facteurs environnementaux, tels la température ou
21
l'éclairement, susceptibles de modifier les effets des polluants en agissant sur leur
biodisponibilité.
La complexité des études menées in situ s'explique parfois par la multiplicité
des rejets industriels ou urbains dans un même secteur ; celle-ci rend difficile la
délimitation d'un tronçon amont/aval au sein duquel la perturbation serait unique.
Ainsi, il est souvent délicat de relier avec certitude les effets biologiques observés à la
présence de l'effluent étudié [CULP et al., 2000a]. Par ailleurs, en milieu lotique et plus
particulièrement, dans le cas d'une perturbation ponctuelle, il est difficile de relier les
effets observés à la concentration et à la durée d'exposition à l'effluent du fait de sa
dilution et de sa dispersion sous l'effet du courant.
Du fait des difficultés évoquées ci-dessus, l'interprétation des résultats
produits dans le cadre d'une étude in situ est une étape parfois délicate. Cependant, la
multiplication des prélèvements à différents points du cours d'eau, notamment en
amont et en aval du rejet, peut parfois aider à déterminer si la réponse des organismes,
c'est-à-dire l'évolution des paramètres biologiques suivis, peut s'expliquer par le
déversement de l'effluent étudié. De même, la comparaison entre des organismes
prélevés dans le milieu pollué à des organismes prélevés dans un milieu de référence,
supposé non pollué, facilite cette interprétation. Enfin, la répétition des campagnes de
mesures permet de dissocier la variabilité « naturelle » des paramètres biologiques
suivis de la variabilité liée à un facteur externe, tel que le rejet de polluants.
Bien que l’exposition à un effluent et la réponse des organismes puissent être
mise en relation in situ, la difficulté d'interprétation des résultats oriente parfois les
gestionnaires et les scientifiques vers des essais de laboratoire. La motivation de ces
deux communautés est généralement différente. Les premiers souhaitent des outils
d'aide à la décision simples et peu onéreux, alors que les seconds s'intéressent à la
compréhension des mécanismes impliqués dans la réponse des organismes. Mais dans
les deux cas, l'objectif est la simplification des essais par le contrôle et la maîtrise des
facteurs influents sur la réponse des organismes.
2.2
Essais en laboratoire : contrôle et réductionnisme
Les essais conduisent généralement à des relations « concentration-effet » ou
« exposition-réponse » plus facilement identifiables du fait de la simplification des
conditions d'exposition des organismes et de l'élimination des sources d'interférences
[CULP et al., 1996 ; CULP et al., 2000b]. En effet, le laboratoire permet non seulement
de répliquer et de reproduire les essais mais il offre également la possibilité de définir
et de maîtriser les conditions d'exposition des organismes à l'effluent, ce qui réduit
considérablement les risques d’interprétation erronée.
22
Pour illustrer notre propos, nous faisons appel au cas, très fréquent dans le
domaine de l'écotoxicologie, d'une série d'essais au cours de laquelle les organismes
sont soumis, dans des conditions expérimentales identiques, à différentes
concentrations en effluent. Cette approche, plus difficilement envisageable sur le
terrain, permet en effet :
de tester des concentrations en effluent inférieures et supérieures à celle
détectée dans l’environnement et de déterminer ainsi la zone « effet/non
effet » de l'effluent [BELANGER et al., 2000],
d'évaluer la sensibilité des biodescripteurs couramment suivis en milieu
naturel et de juger ainsi de leur aptitude à discriminer différents niveaux
de perturbation.
Par ailleurs, dans le cas d'un effluent complexe ayant des effets antagonistes
liés, par exemple, à la présence d'éléments nutritifs et d'éléments toxiques, le recours à
une gamme de concentrations peut permettre de mettre en évidence cette dualité
d'effets [LOWELL et al., 1995 ; DUBÉ et CULP, 1996 ; CULP et al., 2000a].
Les tests d'écotoxicité les plus fréquemment mis en oeuvre à l'échelle du
laboratoire sont des essais mono-spécifiques. Toutefois, depuis une vingtaine d'années,
certains scientifiques soulignent la nécessité de travailler à l'échelle d'une communauté
et non d'une espèce. On le verra, il ne s'agit pas d'exclure les essais mono-spécifiques,
mais plutôt de déterminer leurs limite et donc de préciser la nature des questions
auxquelles ils sont susceptibles de répondre.
2.2.1
Essais mono-spécifiques
Historiquement, les premiers essais de laboratoire visaient à évaluer les effets
létaux (effets aigus) ou sublétaux (effets chroniques) d'une substance sur des
organismes issus d'une culture ou d'un élevage de laboratoire.
Encore largement utilisés à l'heure actuelle, ces essais sont conduits dans des
conditions expérimentales contrôlées de manière à fixer et maîtriser au mieux les
facteurs connus pour influer sur la réponse des organismes. Cette approche permet de
se limiter à l'observation des effets strictement inhérents à la substance testée. Au
cours de ces tests, les organismes sont placés dans des milieux contenant différentes
concentrations en substance. A l'issue d'un temps d'exposition donné, les résultats
conduisent à l'établissement de la relation « concentration-effet » dont la
représentation graphique est généralement de type sigmoïdal.
Ces essais ont ensuite trouvé une application dans l'évaluation de l'écotoxicité
de matrices complexes liquides ou solides tels que les effluents, les déchets ou les sols
pollués. RIVIÈRE (1998) utilise le terme de bio-essais pour les distinguer de ceux
23
précédemment décrits mais le principe de mise en œuvre et d'exploitation des résultats
reste identique.
Pour conclure, l'utilité des essais mono-spécifiques de laboratoire pour
caractériser les substances ou les matrices complexes vis-à-vis de leurs
caractéristiques écotoxiques intrinsèques n'est plus à prouver. Mis en œuvre au
laboratoire dans des conditions contrôlées (culture/élevage des organismes et mise en
oeuvre), ils satisfont au mieux les critères de répétabilité, de reproductibilité, de
fiabilité et de robustesse. Toutefois, si les tests d'écotoxicité mono-spécifiques
s'avèrent parfaitement adaptés à l'évaluation de l'écotoxicité intrinsèque d'une
substance ou d'une matrice complexe, leur utilisation pour l'évaluation et la prédiction
des effets à un niveau d'organisation biologique supérieur et, a fortiori, sur les
écosystèmes naturels est cependant contestée du fait de leur manque de réalisme
écologique. Dans ce cadre, il apparaît nécessaire de travailler à un niveau
d'organisation biologique supérieur.
2.2.2
Des essais mono-spécifiques aux essais menés à l'échelle d'une
communauté
Selon CAIRNS (1983), les essais mono-spécifiques sont, en effet, insuffisants
pour la prédiction des effets réels qui seront potentiellement observés à un niveau
d'organisation biologique supérieur. Le fait d'isoler une espèce supprime les relations
existant entre les espèces d'une part, et entre les espèces et l'environnement naturel
d'autre part. Ainsi, les essais menés à des niveaux d'organisation biologique supérieurs
font apparaître des propriétés non représentées lorsque l'organisme est considéré
isolément [CAIRNS et PRATT, 1993].
D'après CAIRNS et al. (1996), l'une des questions centrales du débat serait la
suivante : les effets observés à l'échelle de l'individu (croissance, reproduction...) dans
le cadre d'essais mono-spécifiques permettent-ils de prédire les effets sur les
populations et les communautés sachant que ces derniers sont évalués sur d'autres
critères telles que la composition (diversité spécifique et abondance), la structure
(relation trophique) et la productivité (dynamique trophique) ?
Enfin, la prédiction des effets sur les écosystèmes demande de s'interroger sur
l'importance des phénomènes de compensation qui assurent le maintien de la
fonctionnalité de l'écosystème naturel, en permettant à d'autres espèces de prendre le
relais de celles perturbées de manière permanente ou transitoire [VASSEUR, 2000]. Les
possibilités d'adaptation des organismes, généralement observées lors d'une exposition
fréquente et/ou prolongée, sont aussi à prendre en compte [LAGADIC et al., 1998].
24
Dans ce contexte, les auteurs utilisant le périphyton comme modèle
biologique se sont orientés vers des échelles de travail intermédiaires. Il s'agit des bioessais in situ, de bio-essais de laboratoire et d'essais en microcosmes/mésocosmes. Ces
essais sont présentés ci-après.
2.3
Essais sur le périphyton
2.3.1
Bio-essais in situ
Dans le cadre des études menées in situ sur le périphyton, de nombreux
scientifiques sont confrontés à l'hétérogénéité spatiale de la distribution des
communautés colonisées en milieu naturel. Cette hétérogénéité est, en partie, associée
à la variabilité de nature et de taille des substrats naturels servant de supports pour la
colonisation du périphyton.
En effet, que les substrats soient d'origine minérale ou organique, la microtopographie de leur surface est déterminante sur le taux de fixation des cellules donc,
indirectement, sur la dynamique de succession des espèces. In fine, elle influe sur la
composition et l'architecture des communautés colonisées [STEVENSON, 1983]. Plus
généralement, certaines études ou revues suggèrent l'existence d'interactions entre le
substrat et les micro-organismes du biofilm [WETZEL, 1983 ; BURKHOLDER, 1996 ;
BIGGS , 2000]. A titre d'exemple, les substrats peuvent constituer une source d'éléments
nutritifs pour les micro-organismes [PRINGLE, 1987].
La multiplicité de ces supports naturels génère également des conditions
micro-environnementales dont les caractéristiques physiques et chimiques sont très
variées. PRINGLE (1990) parle d'une mosaïque de substrats. L'hétérogénéité des microhabitats augmente non seulement la complexité des opérations d'échantillonnage
[COLEMAN et DHAM, 1990 ; MOLLOY, 1992 ; LOWE et al., 1996 ; CULP et al., 2000a]
mais il est fortement probable qu'elle entraîne également une hétérogénéité des
conditions d'exposition lors d'une perturbation chimique ou physique.
Afin de limiter l'hétérogénéité spatiale des communautés périphytiques,
certains auteurs ont recours à l'utilisation de substrats artificiels. La définition des
substrats artificiels proposée par CAIRNS (1982) est la suivante : « a device placed in
an aquatic ecosystem to study colonization by indigenous organisms ». Cette approche
tend à homogénéiser les conditions de colonisation des communautés ce qui a pour
conséquence de limiter la variabilité inter-substrats [TUCHMAN et STEVENSON, 1980 ;
MEIER et al., 1983 ; LAMBERTI et RESH , 1985 ; PASHKEVICH et al., 1996].
25
Le mode d'utilisation des substrats artificiels colonisés in situ pour évaluer
l'effet d'une perturbation anthropique sur le périphyton est variable selon les auteurs. A
titre d'exemple, nous pouvons citer les travaux suivants :
et al. (1988) caractérisent le périphyton colonisé sur des
substrats artificiels placés en amont et en aval de divers rejets urbains
en vue d'évaluer l'influence de ces rejets sur la communauté
périphytique ; les auteurs parlent de « bio-essais in situ ».
WATANABE
et al. (2002) transfèrent des substrats artificiels colonisés dans un
milieu de référence vers différents milieux pollués afin d'évaluer les
effets du cadmium et du zinc sur le périphyton. La période de
colonisation des substrats vierges est de quatre semaines. Les effets à
court terme sont observés à l'issue d'une période d'exposition dans les
milieux pollués de 2 et 4 semaines ; les effets à long terme sont
observés sur plusieurs années.
GOLD
Selon ALOI (1990), les substrats artificiels les plus communément utilisés sont
des lames de verre. Il s'agit de substrats inertes dont la surface est homogène. Ils
permettent en outre de collecter facilement le périphyton soit par brossage soit par
raclage à l'aide d'une lame de rasoir ou d'un scalpel. De nombreux auteurs utilisent des
lames de verre dont la face servant de support pour la colonisation est sablée afin
d'augmenter la rugosité du substrat, ce qui facilite la fixation des organismes [GUASH
et al., 1997, GUASH et al., 1998 ; SABATER et al., 2002 ; GUASH et al., 2003]. Il existe
d'autres types de substrats artificiels, tels que les carreaux de céramique non vernis
[TUCHMAN et STEVENSON, 1980 ; LAMBERTI et RESH, 1985] ou des feuilles de
polyéthylène [WATANABE et al., 1988].
Quel que soit le type de substrats artificiels utilisés, tous les auteurs
s'accordent sur leur intérêt quant à la diminution de la variabilité inter-substrats. En
revanche, la représentativité des communautés colonisées sur substrats artificiels est
sujet à controverses. Le cœur du débat porte sur le degré de ressemblance entre les
communautés développées sur substrats artificiels et les communautés développées sur
substrats naturels. CATTANEO et AMIREAULT (1992) posent avec franchise le problème
qui constitue le titre de leur article : quelle est l'artificialité des substrats artificiels
utilisés pour le périphyton ? Leur question se décline selon des critères qualitatifs (la
composition taxonomique par exemple), et quantitatifs (la teneur en chlorophylle-a).
Ces auteurs concluent que d'autres facteurs, telles que la durée de colonisation, la
charge trophique et la température du cours d'eau seraient plus influents que la nature
du substrat artificiel.
26
2.3.2
Bio-essais de laboratoire sur une communauté périphytique naturelle
L'utilisation de substrats artificiels, on l’a vu, est très fréquente pour la
caractérisation du périphyton en milieu naturel. Certains auteurs ont également recours
à ces dispositifs pour la mise en oeuvre de tests de toxicité de laboratoire, désignés ici
sous le terme « bio-essais de laboratoire ».
BLANCK (1985) expose du périphyton colonisé en milieu naturel sur substrats
artificiels à différentes concentrations en effluent provenant d'une industrie de textile.
Les concentrations testées sont obtenues par dilution de l'effluent dans l'eau du milieu
naturel filtrée et stérilisée. L'objectif est de déterminer une relation « concentration en
effluent - effet sur l'activité photosynthétique » et de définir la concentration efficace
(CE50), c'est-à-dire la concentration en effluent qui provoque 50% d'effet par rapport à
un essai témoin réalisé en l'absence de polluant. L'auteur parle de « tests
d'écotoxicité ».
et al. (1997, 1998, 2003) utilisent des substrats artificiels colonisés en
milieu naturel et exposent les biofilms intacts à différentes concentrations d'atrazine.
Les concentrations testées sont obtenues par dilution de l'atrazine dans l'eau du milieu
naturel dans des flacons où une agitation est maintenue pour éviter l'établissement d'un
gradient de concentration. L'objectif est également de déterminer une relation
« concentration – effet » et de définir la concentration efficace (CE50). Les auteurs
parlent de « tests de toxicité ».
GUASH
2.3.3
Essais en microcosmes/mésocosmes lotiques (canaux artificiels)
Le degré de complexité des essais en canaux artificiels est variable
(cf partie 1, chapitre 4). Il est fonction de l'implantation du dispositif et de la biocénose
testée. Les canaux artificiels peuvent être placés au laboratoire, à l'extérieur (à ciel
ouvert ou dans une serre) ou au sein de l'écosystème étudié. La complexité de l'essai
dépend aussi des composantes biotiques ou abiotiques représentées. Les essais en
canaux artificiels menés sur du périphyton sont, par exemple, conduits en présence
d'invertébrés brouteurs et/ou de sédiment.
Les essais en canaux artificiels ont en commun avec les bio-essais de
laboratoire présentés ci-dessus :
de travailler à des niveaux d'organisation biologique permettant de
prendre en compte les relations inter-spécifiques [GUCKERT, 1993 ;
CLEMENT et KIFFNEY , 1994 ; GENTER et AMYOT , 1994 ; BELANGER
et al., 2000 ; SUDERMAN et THISTLE, 2003] ;
d'établir une relation « exposition-réponse » et non une relation
« concentration-effet », c'est-à-dire de prendre en compte les conditions
27
d'exposition des organismes aux polluants et d'adopter une approche
multicritères [CALOW, 1993] ; on entend par « approche multicritère »,
le suivi de plusieurs paramètres biologiques.
Du fait de la taille des dispositifs, les essais en canaux artificiels conduisent
généralement à des temps d'exposition supérieurs à ceux observés dans le cas des bioessais de laboratoire. A ce titre, ils sont plus adaptés à :
l'étude des effets d'une perturbation sur la dynamique de succession des
espèces.
l'étude des effets d'une perturbation sur les processus écologiques
fondamentaux, tels que les cycles de la matière et les flux d'énergie
[GUCKERT, 1993] ;
l'identification des effets temporaires (résilience), progressifs ou
persistants [RAND et al., 2000 ; BELANGER et al., 2002] ;
l'étude des effets liés à l'intensité d'une perturbation (concentration) et à
la dynamique d'exposition (continue ou intermittente) ;
l'étude simultanée du devenir (transport, dégradation, dispersion,
accumulation) et les effets des polluants [BELANGER et al., 2000] ;
la distinction des effets directs et des effets écologiques indirects d'une
perturbation [BELANGER et al., 2000 ; CULP et al., 2000a ; HENSE et al.,
2003].
Les effets écologiques indirects sont la conséquence des relations
interspécifiques [FORBES et FORBES, 1997]. Ils peuvent être définis comme les effets
résultants d'un effet direct sur des espèces « clés », c'est-à-dire des espèces assurant un
rôle essentiel dans la structure ou le fonctionnement de la communauté [RAND et al.,
2001 ; BARRANGUET et al., 2003]. Les effets abiotiques indirects sont, quant à eux, liés
à la toxicité des composés issus de la transformation bio-physico-chimique des
polluants introduits dans le milieu naturel.
Plus généralement, pour de nombreux auteurs, les essais en canaux artificiels
constituent une passerelle entre les essais de laboratoire et les études in situ
[CROSSLAND et al., 1991 ; GUCKERT, 1993 ; FRASER et KEDDY, 1997 ; RAND et al.,
2000]. CAQUET et al. (2000) soulignent également l'intérêt des rivières artificielles
implantées à l'extérieur. Pour eux, l'originalité de ce système est de combiner le
réalisme écologique et le contrôle de certains paramètres physiques, chimiques ou
biologiques.
28
Selon notre point de vue, les rivières artificielles constituent un lien, une
passerelle, entre deux essais de complexité différente. Quelle que soit leur implantation
(intérieure, extérieure ou au sein du cours d'eau), elles permettent de :
valider des effets préalablement observés à des échelles expérimentales
ou à des niveaux d'organisation biologique inférieurs. Par « valider »
nous entendons « vérifier la cohérence des effets observés aux deux
échelles de travail » ;
émettre des hypothèses qui devront être ultérieurement validées in situ
[FLUM et al., 1993 ; CAIRNS et al., 1996]. Dans ce cas, le scientifique
fait implicitement l'hypothèse que les biais liés à l'artificialité du
dispositif expérimental constituent un inconvénient mineur au regard
des avantages apportés par le contrôle des variables les plus influentes
sur la réponse des organismes [HOFFMANN, 1993] ;
évaluer la pertinence de certaines variables biologiques comme
biodescripteurs d'un type de perturbation en vue d'une étude in situ. Par
« pertinence », il faut ici entendre la fiabilité de la mesure, ainsi que la
sensibilité de la variable biologique proposée et son aptitude à
discriminer différents niveaux d'intensité de perturbation.
29
Chapitre 2.
Le périphyton :
marqueur biologique d'une perturbation.
31
Partie 1. Chapitre 2. Le périphyton : marqueur biologique d'une perturbation.
1. Périphyton
1.1
Définitions et terminologie
La définition du terme « biofilm » doit manifestement précéder celle du terme
« périphyton ». En effet, si les définitions du terme « périphyton » varient selon les
auteurs et le domaine d'étude considéré, il est clairement reconnu que le périphyton est
avant tout un biofilm.
De nombreuses définitions du terme « biofilm » co-existent mais celle de
(2000) est des plus intéressantes. Selon cet auteur, toute définition
raisonnable doit intégrer :
WINPENNY
l'idée de surface ou d'interface, qui n'est pas nécessairement de type
liquide/solide, sur laquelle se développent les micro-organismes.
FLEMMING et al. (2000) rappellent effectivement que les biofilms se
développent par adhésion sur une surface, le substrat, au niveau d'une
interface solide/liquide, comme dans le cas du périphyton, mais aussi
d'une interface solide/air ou air/liquide ;
la matrice de polymères extracellulaires qui enveloppe et protège les
micro-organismes présents dans le biofilm ;
la notion de communauté et des propriétés fonctionnelles liées à la
structure et la composition des biofilms.
Quant au terme « périphyton », il désigne à l'origine la couverture biologique
recouvrant les macrophytes mais, comme le souligne WETZEL (1983), les définitions
actuelles les plus communément admises sont moins restrictives et ne limitent pas la
nature des substrats colonisés aux macrophytes. Ainsi, le terme allemand « aufwuchs »
qui signifie « se développer sur » est fréquemment utilisé dans les publications
[BIGGS, 2000]. Pour GENTER et AMYOT (1994), le périphyton désigne toutes
communautés microbiennes associées à une surface.
Enfin, selon la nature du substrat colonisé, une terminologie plus fine est
parfois adoptée. A titre d'exemple :
l'épiphyton désigne le périphyton colonisé sur les végétaux,
l'épilithon désigne le périphyton colonisé sur supports minéraux
grossiers, tels que les cailloux, les rochers, ou les galets,
l'épipelon désigne le périphyton colonisé sur la vase,
l'épipsammon désigne le périphyton colonisé
[BOURRELY, 1981 ; ALOI, 1990 ; BIGGS, 2000].
sur
le
sable
33
(1983) définit le périphyton comme un assemblage de microorganismes vivant à la surface de substrats immergés d'origine minérale ou organique
et qui par ailleurs peuvent être vivants ou morts. Principalement composé d'algues et
de bactéries, le périphyton contient également des champignons, des protozoaires
(animaux unicellulaires) et des micro-métazoaires (animaux pluricellulaires).
WETZEL
Cette définition est très consensuelle mais les précisions et/ou restrictions
suivantes sont parfois apportées :
la présence d’animaux n'est pas toujours prise en compte ; le terme de
phytobenthos apparaît alors plus pertinent ;
selon KOSTEL et al. (1999), le périphyton est exclusivement présent
dans les zones euphotiques des milieux aquatiques, ce qui signifie qu'il
est susceptible de contenir des organismes phototrophes ; toutefois,
certaines espèces algales ont été trouvées dans des zones non éclairées
telles que des grottes ce qui suggère qu'elles sont capables d'adopter un
comportement hétérotrophe [CAZAUBON 2004, communication
personnelle] ;
les organismes, vivants, sénescents ou morts, sont noyés dans une
matrice complexe composée de polysaccharides et de protéines sécrétés
par les organismes eux-mêmes [MASSARET et al., 1998 ; AINSWORTH et
GOULDER , 2000a] ; la matrice renferme également des matières
détritiques, ainsi que des substances dissoutes et particulaires adsorbées
[COSTERTON et LEWANDOWSKI, 1995 ; COSTERTON, 1999 ; Figure 1].
Si la plupart des définitions s'attardent sur la complexité du périphyton du fait
de sa diversité, toutes n'évoquent pas son évolution temporelle contrairement à SANDJENSEN (1983) qui décrit le périphyton comme un assemblage dynamique. Au cours de
sa formation, une succession de différentes espèces est observée [WIMPENNY, 2000 ;
M c CORMICK et STEVENSON , 1991]. Plus généralement, l'évolution est continue tant au
niveau de la composition, que de la structure ou du fonctionnement du périphyton
[Mc BAIN et al., 2000]. Les thèses de BENMOUSSA (1995) et BRUNET (2000) fournissent
une revue synthétique de la dynamique de croissance du périphyton.
Le travail présenté dans le cadre de cette thèse porte sur l'épilithon ; il s'agit
ici d'un biofilm mixte contenant des organismes hétérotrophes et des organismes
phototrophes.
34
1.2
Organismes périphytiques et matrice polymérique
Face à la multitude des définitions, il semble important de retenir que les
biofilms ont deux composantes principales : les micro-organismes et la matrice des
substances polymériques [CHARACKLIS et al., 1989a].
Les organismes composant les biofilms constituent un assemblage d'une
extrême variété. Ils sont procaryotes ou eucaryotes, unicellulaires ou pluricellulaires,
autotrophes (phototrophes, chimiotrophes) ou hétérotrophes. Ces organismes
appartiennent à des niveaux trophiques différents : les producteurs primaires
(organismes autotrophes), les décomposeurs (bactéries hétérotrophes) et les
consommateurs (protozoaires brouteurs). Ils entretiennent des relations bénéfiques,
telle la consommation des exsudats algaux par les bactéries, mais aussi des relations
compétitives susceptibles de conduire à la prédominance de certaines espèces. La
prédominance d'une espèce étant favorisée par des conditions de développement
adéquates et un temps de génération court [CHARACKLIS et al., 1989b].
Certains auteurs associent le périphyton à un microcosme fonctionnel car il
est le siège de processus internes et externes assurés par des organismes autotrophes et
hétérotrophes [HANSSON, 1989 ; KOSTEL et al., 1999]. WATANABE et al., (1988),
précisent que le fonctionnement du périphyton résulte de l'interaction entre ces
différents processus.
Le périphyton joue un rôle essentiel, sinon central, dans le fonctionnement
des écosystèmes aquatiques car il est le siège de processus auto- et hétérotrophes
intervenant dans certains cycles biogéochimiques [KOSTEL et al., 1999]. Les cycles
peuvent être définis comme l'ensemble des processus qui assurent le recyclage des
différents éléments constitutifs de la matière vivante par transformation d'un état
organique en un état minéral et inversement. Par sa composante algale, le périphyton
contribue largement à la production primaire, c'est-à-dire la synthèse de matière
organique à partir de matière minérale par photosynthèse, dans les cours d'eau. Il
constitue ainsi une source de nourriture importante pour les invertébrés [CATTANEO et
KALFF , 1980] et leur sert également de refuge [KOSTEL et al., 1999].
Les polymères extracellulaires sont sécrétés par les organismes du biofilm et
peuvent, à ce titre, être qualifiés de polymères (macromolécules) biosynthétiques. Le
gel formé par la matrice polysaccharidique est présenté sur la photographie ci-dessous
prise au microscope électronique à balayage (MEB) sur une culture de Pseudomonas
putida (Photo 1) dans le cadre des travaux de thèse de MURIS (2004) sur un biofilm
bactérien monospécifique épipsammique. La préparation nécessaire à la photographie
détruit en grande partie la matrice mais celle-ci reste visible par endroits.
35
Les polymères extracellulaires sont de compositions chimiques très variées ;
typiquement, ils comprennent des carbohydrates, des protéines, des acides nucléiques,
des acides humiques et des phospholipides dans des proportions variables [FLEMMING
et al. 2000]. La nature des composés sécrétés diffère d'une espèce à l'autre [DAVIES,
2000] ; elle est aussi fonction de l'état physiologique de l'organisme [CHRISTENSEN et
CHARACKLIS , 1989].
La présence de cette matrice polymérique assure l'intégrité du biofilm. Elle
joue un rôle essentiel dans la protection des organismes contre les agressions
extérieures naturelles (crues) ou anthropiques (polluants...) et les facteurs intrinsèques
du milieu naturel biotiques (broutage) ou abiotiques (siltation) [DAVIES, 2000 ;
FLEMMING et al., 2000].
Les polymères extracellulaires forment un gel de structure poreuse dont les
capacités d'adsorption sont importantes. Le piégeage ou le relargage des éléments
nutritifs est ainsi régulé par des processus d'échanges ioniques [FREEMAN et al., 1995]
entre la colonne d'eau et la matrice polysaccharidique dont la nature polyanionique a
été démontrée [GUIBAUD et al., 2003]. Par ailleurs, les propriétés de la matrice
permettent l'adsorption de composés organiques hydrophobes provenant de la colonne
d'eau [MARSHALL, 1980].
La matrice agit comme une barrière de diffusion [LOCK et al., 1984 ; JONES et
1989]. Elle se caractérise par la variété des micro-environnements qu'elle
contient et qui constituent de micro-habitats possibles pour les organismes susceptibles
de s'y développer. A titre d'exemple, nous pouvons citer la présence de zones aérobies
et anaérobies du fait de l'établissement d'un gradient de la concentration en oxygène au
cours de la formation du biofilm [CHARACKLIS et MARSHALL, 1989 ; Figure 1]. Cette
propriété confère aux biofilms une complexité supplémentaire liée à la variabilité
spatiale des organismes.
LOCK ,
Pour conclure, les organismes vivants fixés à la surface d'un support au sein
d'une matrice polymérique bénéficient d'échanges inter-cellulaires favorisés du fait de
la proximité des organismes. Des interactions existent entre les organismes, entre les
organismes et les composés abiotiques contenus dans la matrice, entre les organismes
et le substrat et, enfin, entre les organismes et la colonne d'eau. Deux types
d'interactions peuvent être distingués : celles existant au sein du biofilm et celles
impliquant le milieu extérieur [CHARACKLIS et al., 1989b].
36
Figure 1 . Représentation schématique d'un biofilm [HAMILTON et
CHARACKLIS ,
1989].
Résidu de la
matrice
polymérique
Photo 1. Culture de Pseudomonas putida vue au MEB [MURIS , 2004].
1.3
Les facteurs influant sur le développement du périphyton
Les communautés d'algues benthiques en eau courante sont dépendantes d'un
ensemble de facteurs physiques, chimiques et biologiques dont les interactions influent
sur la biomasse, la composition spécifique, la physiologie et la physionomie des
communautés [PETERSON, 1996].
Le schéma synthétique proposé par BIGGS (2000) illustre les principaux
facteurs agissant sur les variations de biomasse d'un biofilm. Il est important de noter
que ce schéma considère les facteurs isolément. En réalité, les caractéristiques du
périphyton sont déterminées par l'interaction de plusieurs facteurs.
37
Pour illustrer la complexité de ces interactions, considérons l'influence de la
teneur en éléments nutritifs d'une part et, la vitesse du courant d'autre part. De
nombreux travaux montrent que les teneurs en azote et, plus particulièrement, en
phosphore sont déterminantes sur le développement du périphyton [PRINGLE, 1987 ;
BOTHWELL , 1989 ; ROSEMOND et al., 1993]. La vitesse du courant facilite
l'accessibilité des organismes aux éléments nutritifs par réduction de la couche limite
de diffusion au-dessus des substrats, ce qui a pour conséquence de favoriser le
développement du biofilm [HORNER et WELCH, 1981 ; BENMOUSSA, 1995,
BIGGS , 1996a]. Inversement, au-delà d'une certaine valeur de la vitesse d'écoulement,
l'attachement initial des cellules sur le substrat est retardé [BIGGS et STOKSETH, 1996].
De même, sur un biofilm existant, les phénomènes d'arrachage deviennent
prépondérants et la biomasse tend à diminuer [HORNER et WELCH, 1981]. Compte tenu
de la variabilité des conditions expérimentales et des systèmes de mesures utilisés par
les auteurs ayant travaillé sur cette interaction « éléments nutritifs/vitesse », nous nous
contentons ici d'exposer les tendances observées sans donner de valeurs.
La température est également un facteur influant sur l'augmentation de la
biomasse périphytique dans la mesure où elle agit sur le métabolisme de la cellule
[DENICOLA, 1996] et par conséquent, sur son taux de division [BIGGS, 2000].
L'éclairage est reconnu comme un facteur favorisant le développement de la
communauté périphytique du fait de la présence des organismes phototrophes
[VANNOTE et al., 1980]. L'intensité lumineuse stimule la croissance algale [STEINMAN
et Mc INTIRE, 1987] jusqu'à une certaine limite au-delà de laquelle elle inhibe la
production primaire ; on parle de photoinhibition. La qualité du spectre émis influe sur
la composition du biofilm (voir la discussion de nos résultats).
L'effet du broutage est surtout important dans un environnement
physiquement stable car l'instabilité limite la capacité des invertébrés brouteurs à se
fixer sur le biofilm [STEINMAN et al., 1991]. Dans ces conditions, l'effet du broutage
tend à freiner l'accumulation de biomasse [ROSEMOND et al., 1993]. Une revue
détaillée de l'effet de ce facteur est proposée par STEINMAN (1996).
La stabilité du substrat est aussi un facteur déterminant sur la biomasse
autotrophe. Elle limite l'effet des perturbations hydrauliques comme les crues
[BIGGS et al., 1999].
La présence de matières en suspension tend également à limiter
l'accumulation de biomasse sous l'effet de l'abrasion ou de l'érosion du périphyton
[BIGGS et CLOSE, 1989].
38
Erect, stalked and/or
filamentous taxa
Low growing
tightly adhering
Figure 2 . Effets contrastés des principaux facteurs agissant sur la biomasse du biofilm [BIGGS , 2000].
1.4
Intérêt écologique du périphyton : son rôle dans la dégradation de
la matière organique
On l’a vu, le périphyton joue un rôle essentiel dans les cycles de la matière au
sein des écosystèmes aquatiques, notamment dans le cycle de la matière organique.
Cette fonction est en partie assurée par les activités enzymatiques extracellulaires
capables de catalyser l'hydrolyse de polymères autochtones ou allochtones en
molécules facilement et directement assimilables par les bactéries [CHRÓST , 1989 ;
CHRÓST , 1991].
Compte tenu de ces observations, il nous semble important de rappeler
quelques généralités sur les activités enzymatiques hétérotrophes du périphyton.
Préalablement au développement de ces points, quelques définitions relatives
à la classification des composés organiques et des enzymes sont rappelées. Il s'agit
uniquement d’expliciter les termes utilisés dans la suite de ce document afin d’en
faciliter la lecture.
39
1.4.1
Composés organiques : terminologie
Les glucides sont des hydrates de carbone de formule générale « Cn(H2 O)n ».
Les glucides sont caractérisés par la présence d'une fonction alcool, c’est-à-dire d’un
groupement hydroxyle (primaire ou secondaire) sur tous les carbones sauf un qui
possède une fonction carbonyle (aldéhyde ou cétone). Selon leur structure, ces
composés sont classés en monosaccharides (ou sucres simples), oligosaccharides et
polysaccharides.
Les monosaccharides sont des hydrates de carbone qui ne peuvent être
hydrolysés en composés plus simples, ce sont des oses. Les oligo- et polysaccharides
sont inversement constitués de plusieurs unités monosaccharidiques hydrolysables, ce
sont des osides. Les oligosaccharides les plus courants sont des disaccharides,
c'est-à-dire deux monosaccharides liés entre eux par une liaison glycosidique (C-O-C).
La stéréochimie des liaisons reliant les différentes unités est très stricte. Les liaisons
sont établies entre deux positions carbonées précises et selon des orientations
déterminées.
Les polysaccharides peuvent se présenter aussi bien sous une forme linéaire
que ramifiée. Certains comportent des parties glucidiques dites « glycone » et/ou non
glucidiques dites « aglycones ».
Les protéines sont constituées d’une ou plusieurs chaînes polypeptidiques.
Chaque chaîne polypeptidique est un copolymère linéaire d’acides aminés. Elles sont
caractérisées par une extrémité N-terminale qui marque par convention le début de la
chaîne par opposition à l’extrémité C-terminale. Lorsque les protéines contiennent des
portions glucidiques soudées latéralement par des liaisons covalentes elles sont alors
qualifiées de glycoprotéines.
Les lipides sont des composés organiques naturels caractérisés par la présence
d'acides gras.
1.4.2
Enzymes : définitions et terminologie
et al. (1994) définissent les enzymes comme des catalyseurs
protéiques hautement spécifiques. Elles accélèrent une réaction en diminuant l’énergie
d’activation nécessaire à une transformation chimique donnée. Les isoenzymes sont
des enzymes différentes catalysant la même réaction. WETZEL (1991) définit les
enzymes agissant à l'extérieur de la cellule comme des enzymes extracellulaires. Elles
peuvent être liées à la membrane cellulaire ou, dans une moindre mesure, libres dans la
colonne d'eau ou dans la matrice s'il s'agit d'un biofilm.
ALBERTS
40
La définition proposée par CHRÓST (1991) est plus restrictive. Selon lui, les
enzymes agissant à l'extérieur de la cellule, par opposition aux enzymes
intracellulaires, sont des ectoenzymes ou des enzymes extracellulaires. Les
ectoenzymes sont sécrétées par la cellule et traversent activement la membrane
cytoplasmique mais restent associées à la cellule productrice. Elles sont liées à la
surface de la cellule ou localisées dans l'espace périplasmique dans le cas des bactéries
gram-négatives. Les enzymes extracellulaires sont les enzymes libres dans l'eau ou
adsorbées sur une surface minérale ou organique autre que celle de la cellule
productrice. Elles sont sécrétées par des cellules vivantes ou libérées dans le milieu
suite à une dégradation de la cellule. Elles peuvent être aussi libérées sous l'action du
« sloppy feeding » des bactéries par les protozoaires.
La plupart des ectoenzymes et des enzymes extracellulaires appartiennent à la
classe des hydrolases. Elles catalysent l'hydrolyse de diverses liaisons covalentes,
telles que des liaisons ester et glycosidiques (C-O), des liaisons peptidiques (C-N) ou
phosphates (O-P) [WETZEL, 1991 ; AUDIGIÉ et ZONSZAIN, 1995]. Selon la terminologie
de CHRÓST (1991), les ectoenzymes qui catalysent l'hydrolyse d'une liaison située à
une extrémité du substrat provoquant la libération d'un monomère sont des exoectoenzymes. Les ectoenzymes qui agissent sur des liaisons centrales générant ainsi
des fragments de tailles intermédiaires sont des endo-ectoenzymes.
1.4.3
Enzymes extracellulaires : dégradation de la matière organique
La matière organique dissoute dans les écosystèmes aquatiques est
essentiellement présente sous la forme de polymères, c'est-à-dire de macromolécules
[CHRÓST , 1991]. Ces composés organiques ne sont pas directement assimilables par les
bactéries du fait de leur taille et de leur forte masse moléculaire [CHAPPELL et
GOULDER , 1992], limitant ainsi leur croissance et leur activité métabolique
[SINSABAUGH et al., 1997].
Les études récemment menées vont cependant à l’encontre de cette première
hypothèse en montrant que de faibles teneurs en matière organique dissoute facilement
et directement utilisable sont parfois associées à une production bactérienne
importante. Ces observations suggèrent que la matière organique utilisable par les
bactéries hétérotrophes ne se limite pas aux composés de faible masse moléculaire
mais peut être étendue aux polymères. Les différents travaux menés sur le sujet
montrent que les macromolécules sont effectivement utilisées par les bactéries
hétérotrophes après transformation en monomères ou oligomères directement
assimilables [CHRÓST , 1989 ; MÜNSTER, 1991 ; ZHENG et al., 2002].
Dans les milieux aquatiques, la plupart des bactéries sont capables de
dégrader des macromolécules par l'intermédiaire d'enzymes agissant à l'extérieur de la
cellule. Ces polymères représentent ainsi une source nutritionnelle importante pour les
41
organismes ; leur conversion en monomères puis en biomasse bactérienne est une étape
essentielle de la boucle microbienne. La production bactérienne est ensuite une source
potentielle de nourriture pour les niveaux trophiques supérieurs. Enfin, l'oxydation de
la matière organique par les bactéries hétérotrophes permet le relargage d'éléments
nutritifs, tels que les ions phosphate et ammonium, qui sont ensuite utilisés par la
communauté algale [ZHENG et al., 2002].
De nombreuses études tendent à souligner l'importance de la composante
périphytique, associée à une surface, par comparaison à la composante planctonique
vivant dans la colonne d'eau [GEESEY, 1978 et al. ; WETZEL, 1991 ; CHAPPELL et
GOULDER , 1994].
Selon CHAPPELL et GOULDER (1992), ces observations confirment le modèle
de fonctionnement des biofilms épilithiques en milieux lotiques proposé par
LOCK et al. (1984). Ce modèle suggère que les polymères organiques synthétisés par
les organismes autotrophes du biofilm sont retenus dans la matrice polysaccharidique.
Les polymères sont ensuite successivement transformés en oligomères puis en
monomères assimilables par les bactéries sous l'effet d'enzymes extracellulaires
synthétisées par les micro-organismes ou provenant de la colonne d'eau.
Les enzymes extracellulaires jouent ainsi un rôle essentiel dans la croissance
et le métabolisme des organismes hétérotrophes épilithiques et, plus généralement,
dans le fonctionnement des cours d'eau du fait de leur implication dans les processus
minéralisateurs de la matière organique. Elles participent de ce fait directement ou
indirectement au recyclage interne des nutriments minéraux et organiques, c'est-à-dire
aux cycles biogéochimiques de la matière.
Dans les milieux aquatiques, les ectoenzymes telles que la β-D-glucosidase,
la leucine-aminopeptidase et la phosphatase alcaline sont à l'origine de l'hydrolyse
d'une part importante des composés organiques de forte masse moléculaire comme les
polysaccharides, les protéines et acides nucléiques [CHRÓST, 1991 ; MÜNSTER, 1991].
La synthèse des enzymes β-D-glucosidases et leucine-aminopeptidases est
attribuée à la composante hétérotrophe des biofilms. Le paragraphe suivant est
consacré à la présentation de ces deux enzymes car leur activité a été évaluée dans le
cadre de nos essais expérimentaux effectués en canaux artificiels.
1.4.4
Enzymes β-D-glucosidase et Leucine aminopeptidase
La leucine aminopeptidase est largement répandue dans les milieux
aquatiques et la plupart des études suggèrent qu'elle est systématiquement associée aux
bactéries hétérotrophes [CHRÓST, 1991]. Il s'agit d'une enzyme protéolytique capable
de catalyser la rupture d'une liaison peptidique d'un polypeptide ou d'une protéine. Les
termes de protéase et peptidase sont également utilisés. La rupture de la liaison
42
covalente se faisant par hydrolyse, cette enzyme appartient de ce fait à la classe des
hydrolases [KRUH, 1975].
Les peptidases se répartissent en exopeptidases et endopeptidases. Les
premières provoquent la rupture de la liaison adjacente à l'extrémité N-terminale ou
C-terminale de la molécule. Les secondes agissent en divers point de la séquence
[GONZALES et ROBERT-BAUDOUY, 1996]. La leucine aminopeptidase agit sur la liaison
adjacente de l'acide aminé terminal d'un polypeptide provoquant le détachement de cet
acide aminé, la leucine (C6 H13 NO2 ), d'où le terme d'aminopeptidase (Figure 3). En
conclusion, cette enzyme protéolytique facilite ainsi la dégradation des protéines et des
polypeptides en oligopeptides et acides aminés assimilables par les bactéries
hétérotrophes [AINSWORTH et GOULDER, 2000a].
Endopeptidase
H2 N
X1
X2
X3
X4
X5
X6
COOH
N-terminal
Exopeptidase :
(aminopeptidase)
C-terminal
Exopeptidase
(carboxypeptidase)
Figure 3 . Classification des peptidases [GONZALES et
ROBERT - BAUDOUY ,
1996].
La β-D-glucosidase est synthétisée par les micro-organismes hétérotrophes,
principalement les bactéries et champignons vivant en milieux marins ou en eaux
douces. Il s'agit d'une enzyme capable de catalyser la rupture d'une liaison
glycosidique d'un composé polysaccharidique. Cette rupture se fait par hydrolyse.
Cette enzyme appartient de ce fait à la classe des hydrolases et des glycosidases.
La β-D-glucosidase catalyse l'hydrolyse des liaisons β 1 ∏ 2,1∏ 3,1∏ 4, 1∏ 6 de
disaccharides de glucose, de cellulose et de carboxyméthylcellulose. L'affinité de
l'enzyme est supérieure pour les parties glucidiques (glycane) des composés
organiques. Selon CHRÓST (1991), les aryl-glycosides sont généralement de meilleurs
substrats que les alkyl-glycosides. La β-D 1,4 glucosidase catalyse plus spécifiquement
l'hydrolyse des β-disaccharides de glucose [SOMVILLE, 1984].
Les enzymes leucine aminopeptidases et β-D-glucosidases existent
principalement sous une forme associée à une surface vivante ou inerte et non sous une
forme libre et dissoute dans le milieu [WETZEL, 1991]. Par ailleurs, l'activité de ces
enzymes reflète les conditions environnementales du milieu. Pour ces deux raisons, les
43
activités liées aux enzymes leucine aminopeptidases et β-D-glucosidases sont des
biomarqueurs a priori intéressants.
1.4.5
Utilisation des enzymes β-D-glucosidases et Leucine aminopeptidases
comme biomarqueur
L'évolution des activités enzymatiques en
environnementales a été démontrée à maintes reprises.
fonction
des
conditions
En milieux lotiques, deux problématiques sont fréquemment abordées.
Certains auteurs s'intéressent aux capacités bio-épuratrices du milieu et pour cela,
utilisent les activités enzymatiques pour évaluer les effets d'un rejet urbain (station
d'épuration, eaux pluviales) ou industriel. D'autres auteurs étudient le fonctionnement
de l'hydrosystème compte-tenu de ses caractéristiques morphodynamiques et du facteur
saisonnier. Dans ce cas, l'influence de la nature géologique des bassins versants et du
mode d'occupation des sols (forêts, cultures, prairies ou milieux urbanisés) est
fréquemment considérée [CHAPPELL et GOULDER, 1992 ; CHAPPELL et GOULDER,
1994].
Le suivi des ces activités est parfois couplé à l'étude de l'assimilation
bactérienne du produit libéré sous l'action de l'enzyme [AINSWORTH et GOULDER,
1998 ; AINSWORTH et GOULDER, 2000a ; AINSWORTH et GOULDER, 2000b]. Cette
approche améliore la compréhension de certaines observations ; à titre d'exemple,
AINSWORTH et GOULDER (2000a) constatent que le taux d’assimilation de la leucine est
toujours plus faible que l’activité Leucine-aminopeptidase responsable de l’hydrolyse
de la leucine. Ils concluent que la leucine et, implicitement, la concentration en acides
aminés dans le milieu ne constituent pas un facteur limitant pour le développement des
bactéries.
2
Intérêt du périphyton comme marqueur
biologique d'une perturbation
L'utilisation du périphyton comme indicateur d'un stress biotique ou abiotique
peut se justifier non seulement par des critères écologiques, tel que son rôle dans le
cycle de la matière, mais aussi parce qu'il satisfait certains des critères énoncés par
CAIRNS et al. (1993) pour le choix des marqueurs biologiques. Par exemple :
son ubiquité : il colonise tous types de milieux aquatiques à toutes
saisons [LOWE et al., 1996 ; KOSTEL et al., 1999] ;
son abondance et la simplicité des opérations de collecte et de transport
qui n'impliquent que du matériel classique de laboratoire ;
44
son mode de vie sédentaire : fixé à la surface des substrats immergés, il
intègre et reflète les conditions physiques et biologiques de
l'environnement dans lequel il se trouve, contrairement aux organismes
qui peuvent dériver, que ce soit de manière passive ou active, et ainsi
« fuir » la perturbation. Les possibilités de déplacement des organismes
conditionnent en effet la fiabilité de la détection des zones polluées : la
précision sera d'autant meilleure que les organismes utilisés comme
marqueurs biologiques auront des capacités de déplacement plus
limitées [LAGADIC et al., 1998].
son taux de reproduction élevé qui conduit à une intégration rapide des
changements
environnementaux
biotiques
ou
abiotiques
[Mc INTIRE, 1993 ; Mc CORMICK et CAIRNS, 1994 ; LOWE et al., 1996] et
permet une visualisation des effets sur plusieurs générations
[CULP et al., 2000a]. L'intégration des variations environnementales est
plus rapide que celle qui serait observée sur des organismes supérieurs
[GOLD et al., 2002].
A ces critères généraux, nous pouvons également ajouter des critères
spécifiques inhérents à la composition et à la structure du périphyton :
sa diversité taxonomique : elle lui confère une sensibilité modérée, et
non une réponse « tout ou rien » à une large gamme de stress biotiques
ou abiotiques [LOWE et al., 1996 ; KOSTEL et al., 1999 ;
BARRANGUET et al., 2003] ; la sensibilité aux polluants est en effet
extrêmement variable selon les espèces [FORBES et FORBES, 1997] ;
ses capacités d'adsorption de composés (ou éléments) minéraux ou
organiques [FLEMMING, 1995]. Rappelons ici que l'adsorption est en
premier lieu un phénomène de surface mettant en jeu des liaisons
faibles ;
son niveau d’organisation biologique : la présence de producteurs,
consommateurs et décomposeurs, permet de travailler à un niveau
d’organisation complexe et, de ce fait, d'intégrer les relations entre les
espèces d'un même niveau trophique ou de niveaux trophiques
différents.
La capacité d'adsorption des métaux par les biofilms est très documentée
[BROWN et LESTER, 1979 ; CHARACKLIS et al., 1989a]. Dans ce cadre, l'adsorption peut
se faire entre un métal et un ou plusieurs constituants périphériques de la bactérie.
BAUDA (1985) explique que les bactéries caractérisées par une forte charge négative
réagiraient, en présence de cations métalliques comme des résines échangeuses d'ions.
45
La capacité du biofilm à fixer les polluants ou substances lipophiles est
également abordée par quelques auteurs [NAPOLITANO et al., 1994]. Les composés dits
« lipophiles » présentent une affinité pour les milieux organiques et, plus
particulièrement, pour les lipides polaires tels que les phospholipides et glycolipides
qui sont des constituants de la membrane cellulaire.
Enfin, sa situation à la base de la chaîne trophique fait du périphyton un
marqueur biologique intéressant car un impact sur sa composition ou sur son
fonctionnement peut, a priori, fortement altérer les niveaux trophiques supérieurs
[LEWIS, 1992 ; BOTHWELL, 1992 ; DUBÉ et CULP, 1996 ; KOSTEL et al., 1999]. Ainsi,
l'effet d'une perturbation anthropique rapidement diagnostiquée sur le périphyton peut
permettre de limiter les effets potentiels indirects et visibles à plus long terme à des
niveaux trophiques supérieurs.
3.
Biodescripteurs périphytiques
Que ce soit sur le terrain ou au laboratoire, deux approches co-existent pour
évaluer l'impact d'une perturbation d'origine naturelle ou anthropique sur le
périphyton.
La première approche porte sur la détermination de la composition
taxonomique par microscopie d'une ou plusieurs composante(s) du périphyton
[HILL et al., 2000]. La composante la plus communément étudiée est la communauté
algale [Mc CORMICK et CAIRNS, 1994 ; PRYGIEL et al., 1996 ; HILL et al., 2003a].
L'algologie a toujours fait une place particulière aux diatomées dont l'identification
n'est pas immédiate car elle nécessite une préparation préalable afin d'observer
l'ornementation du squelette [RUMEAU et COSTE, 1988]. La coloration brune des plastes
est due à des pigments photosynthétiques particuliers, les xantophylles, dont le plus
connu est la fucoxanthine. La détermination de la composition taxonomique algale
permet ensuite le calcul de nombreux indices destinés à appréhender la qualité de l'eau.
Le plus courant est l'indice biologique diatomique (NF T90-354). La détermination
taxonomique des bactéries par microscopie est rendue difficile voire impossible du fait
de la simplicité de leurs caractères morphologiques. Cette composante ne peut donc
pas être étudiée par cette méthode.
La seconde approche porte sur l'évolution de paramètres fonctionnels du
périphyton indépendamment de la connaissance des espèces qui le composent. Elle
porte généralement sur le suivi d'activités métaboliques ayant un rôle essentiel dans le
fonctionnement global de l'écosystème. Il peut s'agir d'une activité globale (la
respiration), d'une activité autotrophe (la photosynthèse), d'une activité hétérotrophe
(certaines activités enzymatiques) ou d'une activité spécifique propre à une
communauté fonctionnelle (la nitrification ou dénitrification).
46
Ces deux approches sont nécessaires pour avoir une bonne représentation de
l'impact d'une perturbation sur le périphyton [MULHOLLAND et al., 1995]. Un effet sur
le fonctionnement n'implique pas nécessairement un effet sur la structure, notamment
en cas de récupération ou d'adaptation des organismes. Plus généralement, sauf en cas
de mortalité directe, les effets liés au métabolisme sont plus sensibles que ceux liés à
des changements de structure. La réalité est cependant plus complexe car un
changement de structure peut être observé sans que le métabolisme semble perturbé
[GESSNER et CHAUVET, 2002]. Soit la (ou les) fonction impactée n'a pas été mesurée,
soit la fonction n'est pas propre aux espèces impactées et d'autres espèces ont pris le
relais.
L'approche taxonomique étant longue, fastidieuse et coûteuse, de nombreux
auteurs se limitent à des paramètres de structure globaux (biomasse algale et biomasse
bactérienne). Ces dernières années, le recours à des méthodes qui permettent d'évaluer
la diversité d'une communauté tout en s'affranchissant d'une identification par
microscopie est de plus en plus fréquent. A titre d'exemple, le dosage des pigments
photosynthétiques conduit à la détermination de la diversité pigmentaire et, par calcul,
à l'estimation des groupes algaux présents [WILHEM et al., 1991 ; HAVENS et al., 2000].
L'application des techniques moléculaires à l'écologie microbienne permet à présent de
s'intéresser davantage à la diversité des communautés eucaryotes ou procaryotes.
Le choix plus précis des variables biologiques suivies doit être fonction de la
nature des effets recherchés et de la maîtrise des protocoles de mesure.
Des articles de synthèse proposent une revue des paramètres biologiques
généralement suivis pour caractériser l'évolution du périphyton [BONIN et
TRAVERS , 1993 ; LAZAROVA et MANEN , 1995 ; SERVAIS , 1995 ; PARENT , 2004]. Les
plus utilisés sont néanmoins ceux évoqués ci-dessus.
47
Chapitre 3.
Composition et structure des communautés
eubactériennes périphytiques : utilisation de
la DGGE.
49
Partie 1. Chapitre 3. Composition et structure des communautés eubactériennes périphytiques : utilisation de la DGGE.
La DGGE (Denaturating Gradient Gel Electrophoresis) a pour objectif
l'évaluation de la diversité dans une communauté complexe de micro-organismes sur la
base de leur génotype. Cette technique repose en premier lieu sur une réaction de
polymérisation en chaîne (PCR) qui permet d'amplifier une région cible du génome. A
l'échelle d'une communauté contenant un assemblage de micro-organismes eucaryotes
et procaryotes, la spécificité de l'amplification par PCR permet ainsi d'évaluer la
diversité génétique sur des critères taxonomiques ou fonctionnels.
La PCR-DGGE relève de la biologie moléculaire et trouve son origine dans le
domaine médical et plus particulièrement dans le diagnostic des maladies génétiques.
Initialement développée par FISHER et LERMAN en 1983 [FISCHER et LERMAN, 1983],
elle connaît maintenant de multiples applications dans de nombreux autres domaines :
en biochimie pour la caractérisation des protéines [GIANAZZA et al., 1998], en
agroalimentaire [COCOLIN et al., 2003], dans le traitement biologique des effluents
urbains [BOON et al., 2002] ou encore dans la conservation des objets d’art
[SCHABEREITER-GURTNER et al., 2001]. L'application récente de la DGGE dans ce
domaine peut être illustrée par les travaux de SCHABEREITER-GURTNER et al. (2002)
sur les célèbres peintures paléolithiques de la grotte d’Altamira en Espagne visant à
déterminer les communautés bactériennes présentes dans les pigments rouges des
représentations de bisons dans le but d’identifier le rôle des micro-organismes dans les
mécanismes de détérioration de ces peintures.
Comme on le verra, l’utilisation de la DGGE en écologie microbienne
aquatique est largement mise à profit depuis une dizaine d’années pour l'étude de la
composition et de la structure des communautés microbiennes complexes.
Cette méthode conduit à la séparation de fragments d'ADN de taille identique
mais de séquences variables. Elle consiste en une électrophorèse des fragments
préalablement amplifiés par une réaction de polymérisation en chaîne (PCR).
L’électrophorèse, c’est-à-dire la migration de particules chargées sous l’effet d’un
champ électrique, s’effectue à travers un gel vertical de polyacrylamide. Ce gel,
fortement réticulé et de porosité variable, contient un gradient linéaire de substances
dénaturantes. Lorsque ce gradient de substances est remplacé par un gradient de
température, la théorie et le principe de la méthode restent identiques mais la méthode
est alors désignée par le terme TGGE (Temperature Gradient Gel Electrophoresis). En
DGGE comme en TGGE, la séparation des fragments dépend de leur degré de mobilité
dans le gel qui est fortement affectée par la conformation du fragment d'ADN.
51
Les prochains paragraphes sont successivement consacrés :
aux fondements de la méthode ; nous évoquerons les conditions de
changements de conformation d’un fragment d’ADN ;
au principe de la méthode ; nous aborderons les conditions de
séparation d’un mélange complexe de fragments d’ADN de séquences
variables ;
au mode d’interprétation des gels obtenus.
1.
Fondements de la méthode
La DGGE repose sur les propriétés physico-chimiques de l'ADN. Outre le fait
que la molécule soit négativement chargée et permette ainsi la réalisation d’une
électrophorèse, la DGGE exploite les conditions de rupture de sa structure bihélicoïdale.
La molécule d'ADN est constituée de deux brins composés d’un enchaînement
de nucléotides reliés par des liaisons phosphodiester réunissant le carbone 5’ et le
carbone 3’ des molécules de ribose. Ces deux brins, enroulés l’un autour de l’autre,
sont anti-parallèles et forment une double hélice. Ils sont appariés par des couples de
bases azotées situées à l’intérieur de la double hélice et orientées latéralement. Ces
bases sont elles-même reliées par des liaisons hydrogènes situées entre les bases
complémentaires Guanine (G) et Cytosine (C) d’une part, et Thymine (T) et Adénine
(A) d’autre part.
Figure 4. Structure en double hélice de l'ADN [ALBERTS et al., 1994]
La stabilité de cet arrangement est expliquée par les liaisons hydrogènes et
par les interactions d'empilement, également appelées « forces ou énergies
d'empilement ». Il s'agit de forces de Van der Waals et d'interactions hydrophobes
s'exerçant entre les cycles aromatiques de deux bases adjacentes d'un même brin.
52
JACKSON
Ces forces sont variables selon la nature des bases [EZRA et STANTON, 1992 ;
et CHURCHILL, 1999].
Les liaisons hydrogènes étant des liaisons faibles au regard des liaisons
covalentes qui assurent la stabilité du squelette de la molécule (enchaînement des
sucres et phosphates), la structure centrale de la molécule constitue ainsi une zone de
moindre résistance. En conséquence, la rupture de la forme bi-hélicoïdale d'un
fragment d'ADN, c'est-à-dire la séparation des deux brins qui le composent, peut être
aisément obtenue in vitro par un traitement chimique ou thermique. Cette séparation,
due à la rupture des liaisons hydrogènes, conduit à la dénaturation de l'ADN. Le
fragment adopte alors une conformation simple brin, partielle ou totale. La transition
de la conformation double-brin à simple-brin est décrite comme la fusion de l'ADN. La
température de fusion d'un fragment d'ADN (Tm) est la température à laquelle 50% de
l'ADN est sous la forme double brin et 50% sous la forme simple brin. La dénaturation
d’un fragment n’est pas un phénomène continu, elle s’effectue au contraire étape par
étape sur des zones distinctes du fragment caractérisées par des températures de fusion
différentes. Ces zones constituent des domaines de fusion, elles contiennent
généralement 50 à 300 paires de bases [MYERS et al., 1987]. Selon sa longueur, un
fragment d’ADN comprend un nombre variable de domaines de fusion. EZRA et
STANTON (1992) estiment qu'une molécule contenant plus de 200 paires de bases
comporte au moins deux domaines de fusion. La dissociation totale des deux brins est
alors précédée de conformation(s) intermédiaire(s) où la fusion locale des deux brins
peut être observée aux extrémités et/ou à l'intérieur de la molécule.
En conclusion, deux brins d’ADN se séparent sous l’effet d’un traitement
thermique ou chimique dès lors que la température de fusion d’un domaine est atteinte.
L'appariement GC étant le siège de trois liaisons hydrogènes alors que l'appariement
AT n'en contient que deux, les liaisons hydrogènes d'un ADN riche en GC confère plus
de stabilité à la molécule qu'un ADN riche en AT. Il existe donc une relation directe
entre le contenu en GC et la stabilité de la molécule. La dispersion des bases GC serait
également un facteur influant. Compte tenu des forces d'empilement, la température de
fusion est aussi fonction de l'ordre des bases.
2. Principe de la méthode
La séparation des fragments d’ADN de même taille est effectuée par
électrophorèse sur un gel de polyacrylamide contenant un gradient supposé linéaire et
croissant de substances dénaturantes. Le gel est immergé dans une solution tampon
maintenue à une température légèrement inférieure à la température de fusion du
domaine le moins stable (généralement 60°C).
53
Le principe de séparation des fragments d’ADN repose sur les hypothèses
suivantes :
deux fragments d'ADN qui ne diffèrent que d'une seule paire de bases
ont une température de fusion différente ;
la fusion d'un fragment d'ADN se produit sous l'effet combiné de la
concentration en substances dénaturantes et de la température du bain ;
la rupture de la structure bi-hélicoïdale d'un fragment affecte sa
mobilité électrophorétique au sein du gel ;
la vitesse de migration d'un fragment dépend principalement de sa
conformation, de la porosité du gel et du voltage appliqué ; l'influence
de la masse moléculaire des fragments est non significative
[MYERS et al., 1987 ; EZRA et STANTON, 1992 ; MUYZER et al., 1993 ;
JACKSON et CHURCHILL , 1999].
Lors de l'analyse, le gel est positionné verticalement et la migration des
fragments s'effectue de la concentration en substances dénaturantes la plus faible vers
la concentration la plus forte, parallèlement au champ électrique. Les fragments
initialement introduits sous une forme entièrement hélicoïdale migrent sous l’influence
de ce champ électrique jusqu’à ce que la concentration en substances dénaturantes
provoque la dissociation de l'ADN double-brin du domaine de fusion le moins stable
[EZRA et STANTON, 1992 ; Figure 5]. Ce changement de conformation entraîne une
perte de mobilité. La migration du fragment est fortement ralentie voire stoppée du fait
de sa structure plus encombrante [MUYZER et al., 1993]. La perte de vitesse est d'autant
plus marquée que la longueur de la zone simples-brins est importante.
Migration
Gradient de
concentrations
Dénaturation
partielle de l'ADN
Zone simples-brins
Figure 5 . Principe schématique de la DGGE [DORIGO, communication personnelle 2004].
54
La migration des fragments d’ADN double-brin présentant des différences de
séquences dans leur domaine de fusion le moins stable est ainsi ralentie, ou stoppée, à
des positions variables le long du gradient de concentrations en substances
dénaturantes. En fin d’analyse, les fragments stoppés sont visualisés par coloration ou
marquage de l’ADN, invisible à l'œil nu, fournissant ainsi « l’empreinte génétique » de
l’échantillon. Le profil d'un échantillon se compose d'un nombre variable de bandes
horizontales disposées verticalement le long du gradient de concentrations. Une bande
symbolise en théorie un génotype.
Sens de la migration
Gradient dénaturant croissant
1 bande
1 profil
Photo 2 . Un gel DGGE (image négative).
La migration des molécules contenant plusieurs domaines de fusion est
fortement ralentie au premier domaine et stoppée au deuxième [EZRA et
STANTON , 1992]. En pratique, le ralentissement est tel que la fusion du second
domaine s’effectue après une durée de migration élevée. EZRA et STANTON (1992)
estiment cette durée comme étant supérieure à 100 heures mais sachant que la vitesse
de migration est aussi fonction du voltage appliqué, cette indication reste peu précise.
En conséquence, la DGGE permet difficilement de détecter les variations de séquences
des domaines les plus stables du fait du fort ralentissement de la molécule lorsque le
premier domaine est atteint. Inversement, si les fragments possèdent un seul domaine
de fusion, la résolution du gel est meilleure. Concrètement, les bandes sont plus nettes
et plus fines [EZRA et STANTON, 1992].
Le principe même de la DGGE suppose par ailleurs que la fusion des
fragments reste partielle et non totale. La dissociation totale des deux brins augmente
en effet le degré de mobilité des fragments, comparativement à la forme partiellement
dissociée, ce qui a pour conséquence de ne pas stopper leur migration dans le gel. Ce
phénomène est classiquement évité par addition, aux fragments étudiés, d’une courte
région d’ADN riche en CG, appelée « queue GC ». Cette région, très stable, permet la
55
dénaturation partielle des fragments. En d'autres termes, elle évite la dissociation
complète des deux brins [JACKSON et CHURCHILL, 1999]. L'ajout d'une queue GC peut
être effectué lors de l'étape d'amplification par PCR par addition d'une séquence riche
en GC de 40 paires de bases sur l'une des deux amorces [EZRA et STANTON, 1992 ;
MUYZER , 1999].
3.
Application à l’écologie microbienne
3.1
L’intérêt d’une approche moléculaire
L'identification et la quantification des micro-organismes sont une priorité en
écologie du fait de leur rôle essentiel dans le fonctionnement des écosystèmes.
Cependant, la détermination de ces deux paramètres est limitée par les méthodes
traditionnelles nécessitant une étape d’isolement et de mise en culture des organismes
sachant que 85 à 99% des organismes sont non cultivables [LIU et al., 1993]. Il est
maintenant clairement admis que cette limite a conduit à une sous-estimation de la
diversité des milieux naturels. [ØVREÅS et al., 1997 ; MUYZER et SMALLA, 1998 ;
RIEMANN et MIDDELBOE , 2002 ; TORSVIK et al., 2002].
Par ailleurs, les microbiologistes confrontés à l'étude de la diversité
microbienne des milieux naturels mettent en avant le manque de réalisme des
techniques traditionnelles nécessitant la mise en culture des micro-organismes et
l'insuffisance des observations par microscopie fondées sur leurs caractéristiques
morphologiques [PACE, 1997 ; TORSVIK and ØVREÅS ; 2002]. Les protocoles de mise
en culture des organismes sont généralement fonction de leurs exigences de croissance
les plaçant ainsi dans des milieux favorables à leur développement mais peu
représentatifs de la complexité et de la diversité des habitats rencontrés en milieu
naturel [MUYZER et al., 1993]. Selon DIEZ et al. (2001a), si la mise en culture
d'organismes pico-eucaryotes naturels reste la meilleure technique pour les
caractériser, elle n’offre néanmoins aucune garantie sur le fait que les organismes
cultivés soient dominants ou importants en milieu naturel.
Quant aux observations par microscopie, celles-ci s'avèrent tout à fait
satisfaisantes pour le dénombrement des cellules ou la détermination de leur taille.
Cependant, dans le cas des organismes procaryotes, la simplicité de leur morphologie
ne permet pas l'identification des espèces présentes [HIORNS et al., 1997 ;
MUYZER , 1999 ; CODY et al., 2000]. Si les micro-organismes eucaryotes bénéficient,
inversement, d'une plus grande variété de caractères morphologiques, leur
identification par microscopie nécessite toutefois un investissement de temps important
et l'intervention d'un expert.
56
Ces quinze dernières années, l'utilisation des techniques moléculaires est
venue compléter les méthodes traditionnelles. Elles permettent de détecter et
d'identifier les organismes au moyen de marqueurs moléculaires sans se limiter à la
fraction cultivable des organismes [OLSEN et al., 1986 ; CASAMAYOR et al., 2000 ;
SCHÄFER et al., 2001 ; WATANABE et al., 2001]. Ces approches sont donc plus
exhaustives et plus réalistes. Elles donnent accès à une diversité jusque-là ignorée.
MUYZER et SMALLA (1998) vont jusqu'à dire que ces techniques ont donné naissance à
une nouvelle discipline, celle de l'écologie microbienne. Au-delà des informations
relatives à la diversité des milieux, il devient maintenant possible de s'intéresser aux
interactions des micro-organismes entre eux et avec leur environnement.
Une revue des techniques moléculaires adaptées à l'étude des communautés
microbiennes du milieu aquatique et du sol est proposée par différents auteurs dont
MUYZER et RAMSING (1995), POLY (2000), RANJARD et al. (2000) et DORIGO et al.
(2004a, article soumis).
Natural sampling
Methods non based
on the PCR
PCR based methods
PCR amplification
Cloning
Cell fixation
Enzymatic
digestion
DNA extraction
Hybridization with
oligonucleotid ic probes
Single strand
denaturation
Sequencing
Separation by
electrophoresis
Separation by
electrophoresis
Microscopic counting
Flow cytometry analysis
DNA reassociation
kinetics
Random
sequencing in
clone
libraries
DGGE / TGGE
RISA / ARISA
SSCP
RAPD
AFLP
RFLP
T-RFLP
ARDRA
FISH, TSA-FISH,
FCM
DNA reassociation
Fingerprinting methods
Figure 6 . Représentation schématique des différentes approches moléculaires pour
évaluer la diversité génétique des communautés microbiennes [DORIGO et al., 2004a].
Légende. DGGE: Denaturing Gradient Gel Electrophoresis, TGGE: Temperature Gradient Gel
Electrophoresis, RISA : Ribosomal Intergenic Spacer Analysis, ARISA: Automated Ribosomal
Intergenic Spacer Analysis, SSCP: Single Strand Conformation Polymorphoism, RAPD:
Random Amplified Polymorphic DNA, AFLP: Amplified Fragment Length Polymorphism, (t)RFLP: (terminal)- Restriction Fragment Length Polymorphism, ARDRA: Amplified ribosomal
DNA Restriction Analysis, (TSA)-FISH: (Tyramide Signal Amplification)-Fluorescence In Situ
Hybridization, FCM: Flow Cytometry
57
3.2
Utilisation des ARNr 16S et 18S comme outils d'identification
L'utilisation des gènes codant pour l'ARNr ou de leurs transcrits comme
marqueurs moléculaires phylogénétiques et taxonomiques est clairement acceptée
[MUYZER et RAMSING, 1995]. Le choix des ARN ribosomaux se justifie par :
leur présence dans tous les organismes ;
leur abondance dans la cellule et leur importance dans son
fonctionnement ;
la présence de zones conservées dans les molécules ;
la présence de régions conservées, c'est-à-dire qui ne varient pas ou très
lentement au cours de l'évolution, et de régions très variables qui sont a
priori spécifique d'une espèce ;
la richesse de leur information génétique [OLSEN et al., 1986].
Les ribosomes des procaryotes et des eucaryotes contiennent trois molécules
d'ARN répartis dans deux sous-unités. Chez les procaryotes, il s'agit de l'ARN 5S, 23S
et 16S et chez les eucaryotes de l'ARN 5S, 18S et 28S [ALBERTS et al., 1994]. Leur
mode de désignation repose sur l'expression de la vitesse de sédimentation de la
molécule en unité de Sveldberg (notée S).
La plupart des études relatives à la diversité génétique des procaryotes
reposent sur une comparaison des gènes codant pour l'ARNr 16S [LINDSTRÖM, 1998]
mais l'ARNr 16S est également utilisé comme marqueur moléculaire [FELSKE et al.,
1998]. Dans ce cas, l'analyse des données conduit à la diversité génétique des
communautés métaboliquement actives. Pour les organismes eucaryotes, il s'agit des
gènes codant pour l'ARNr 18S [VAN HANNEN et al., 1998 ; DIEZ et al., 2001a ; DIEZ
et al., 2001b ; DORIGO et al., 2002].
3.3
Intérêt des techniques d’empreintes génétiques : cas de la DGGE
La technique de PCR-clonage a été très appliquée pour étudier la diversité des
communautés naturelles. De nombreuses études ont ainsi démontré l'extrême diversité
des milieux naturels soulignant par la même occasion la limite des techniques de mise
en culture traditionnellement employées [DUNBAR et al., 1999 ; MOON VAN DER
STAAY et al., 2001].
A présent, il apparaît nécessaire de compléter ces informations en
s'intéressant à la dynamique des communautés naturelles et au rôle de la diversité dans
la stabilité des équilibres dynamiques et le fonctionnement des écosystèmes
[MUYZER et al., 1996 ; MUYZER, 1999]. A ces questionnements peut être ajouté celui
58
des facteurs environnementaux contrôlant la structure d'une communauté tant en
termes de diversité taxonomique que d'abondance [CASAMAYOR et al., 2000]. Certaines
de ces études, notamment celles relatives à la dynamique des communautés sous l'effet
des fluctuations saisonnières ou des perturbations environnementales naturelles ou
anthropiques, requièrent néanmoins un suivi des communautés dans le temps et dans
l'espace multipliant ainsi le nombre d'échantillons à analyser [MUYZER et
SMALLA , 1998]. Si de nombreuses techniques moléculaires co-existent, le choix de
l'une d'entre elles est en partie lié au nombre d'échantillons qu'il est possible de traiter
sur une période de temps raisonnable [SCHAUER et al., 2000].
C'est dans ce contexte que les techniques d’empreintes moléculaires telle que
la PCR-DGGE se sont révélées plus adaptées que celle de la PCR-clonage-séquençage
qui, en dépit de son efficacité, constitue une approche longue, laborieuse et coûteuse
en raison du séquençage [MUYZER et RAMSING, 1995 ; MUYZER et SMALLA, 1998 ;
SCHAUER et al., 2000]. Selon DIEZ et al. (2001a), la DGGE et la T-RFLP sont les deux
techniques d'empreintes moléculaires qui offrent le meilleur compromis entre le
nombre d'échantillons à traiter et la richesse de l'information obtenue. Toutefois,
contrairement à la DGGE, la T-RFLP ne permet pas d'affiner les résultats par
séquençage ou hybridation [MUYZER, 1999]. L’étude comparative de ces deux
techniques réalisée par MOESENEDER et al. (1999) montre que l’intérêt de la T-RFLP
est sa capacité à détecter les espèces rares. Cependant, comme le soulignent TORSVIK
et al. (1998), la trop forte sensibilité d’une méthode d’empreinte moléculaire peut être
un inconvénient dans le cas d’une communauté très diversifiée. Les gels sont en effet
trop denses pour qu’une analyse fiable puisse être effectuée.
La DGGE fournit une visualisation directe et rapide de la diversité génétique
tout en offrant la possibilité d'affiner les résultats [SCHAUER et al., 2003]. Un premier
niveau de caractérisation peut consister à rechercher la présence de séquences
spécifiques d'un groupe ou d'une espèce par transfert des profils DGGE sur une
membrane et hybridation avec des sondes spécifiques [ØVREÅS et al., 1997]. Selon
CASAMAYOR et al. (2000), la détection des bandes de faible intensité qui, à ce titre, ne
sont pas toujours comptabilisées, peut être améliorée en complétant la DGGE par une
hybridation sur membrane. Enfin, l'étape ultime de caractérisation est le séquençage
des bandes ; dans ce cas, les bandes sont extraites du gel à l'aide d'un scalpel ou d'un
rasoir, ré-amplifiées puis séquencées. Le séquençage des bandes permet l'identification
et la détermination de l'affiliation génétique des espèces détectées
[MUYZER et al., 1993 ; MUYZER et RAMSING, 1995 ; MUYZER et al., 1996]. Enfin, la
reproductibilité de la méthode a été démontrée à plusieurs reprises sur des assemblages
naturels [MURRAY et al., 1996 ; CASAMAYOR et al., 2000 ; DIEZ et al., 2001a ;
DUMESTRE et al., 2001].
59
La PCR couplée à la DGGE a été appliquée pour la première fois en 1993 sur
une communauté eubactérienne naturelle par amplification de la région variable V3 de
l’ADN codant pour l’ARN 16S [MUYZER et al., 1993]. Depuis, cette technique a
conduit à de nombreuses études portant sur la composante procaryote (eubactéries et
archaébactéries) des écosystèmes aquatiques de surface en milieux marins, en eaux
saumâtres ou en eaux douces dans des milieux lentiques, lotiques ou stagnants. Les
milieux souterrains ont également été explorés [RÖLING et al., 2001]. Cette approche
est maintenant étendue, mais dans une moindre mesure, aux micro-organismes
eucaryotes [VAN HANNEN, 1998] et, plus récemment, aux virus [SHORT et
SUTTLE , 1999 ; DORIGO et al., 2004b]. La plupart des études concerne la composante
planctonique des milieux océaniques et lacustres mais la PCR-DGGE s'est également
avérée tout à fait satisfaisante pour la caractérisation des communautés bactériennes
issues des assemblages benthiques de rivières [BRÜMMER et al., 2000 ;
CODY et al., 2000 ; ARAYA et al., 2003]. Ces études sont majoritairement effectuées en
milieux naturels mais nous pouvons néanmoins noter l'émergence d'études en systèmes
artificiels visant à travailler dans des conditions partiellement contrôlées. Il s'agit, par
exemple, de mésocosmes lentiques d'eau douce [VAN HANNEN et al., 1999 ; RIEMANN
et WINDING, 2001] ou de mésocosmes lotiques alimentés par de l'eau de mer
[SCHÄFER et al., 2001].
Différentes synthèses des applications de la PCR-DGGE en écologie
microbienne ont été récemment publiées [MUYZER et SMALLA, 1998 ; JACKSON et
CHURCHILL , 1999 ; MUYZER , 1999].
3.4.
Limites de la DGGE
Les limites spécifiques à la PCR-DGGE sont de deux types. Il est en effet
possible de distinguer les limites pratiques relatives aux conditions de mise en oeuvre
de la technique et les limites relatives à l'interprétation des gels obtenus. Sachant que
ce dernier point fera l'objet d'un prochain paragraphe, nous ne nous intéressons ici
qu'aux limites relatives à la mise en oeuvre de la technique. Il s'agit principalement de
la taille des fragments adaptés à une analyse DGGE et de la définition des conditions
expérimentales.
et al. (1987) estiment que 50% des variations peuvent être détectées
dans un fragment compris entre 150 et 1000 paires de bases. En dessous de 150 paires
de bases, la séparation des fragments n'est pas envisageable car la dissociation totale
de la structure double-brin de l'ADN est trop rapide. Selon MUYZER et al. (1996) qui
travaillent sur des communautés naturelles contrairement aux auteurs précédemment
cités, la DGGE est adaptée à la séparation de fragments inférieurs à 500 paires de
bases. Selon eux, elle permet de détecter jusqu'à 50% des variations de séquences dans
MYERS
60
des fragments d'ADN codant pour l'ARNr 16S allant jusqu'à 500 paires de bases et ce
pourcentage peut quasiment atteindre 100% lorsqu'une queue GC est ajoutée.
Une fois le couple d'amorces défini, les difficultés de mise au point et
d’optimisation de la méthode concernent essentiellement la détermination du gradient
de concentration en substances dénaturantes et de la durée de la migration
[MUYZER et al., 1993 ; HAYES et al., 1999]. Des études expérimentales préliminaires
permettent néanmoins d'aider à la définition de ces conditions. La réalisation préalable
d'un gel DGGE contenant un gradient perpendiculaire de substances dénaturantes
conduit ainsi à la visualisation du comportement des fragments d'ADN. Il permet non
seulement d'identifier si les fragments contiennent a priori un ou plusieurs domaines
de fusion mais aussi de définir la ou les températures de fusion correspondantes. Des
logiciels de calculs permettent également d'accéder à ces données, mais, ils imposent la
connaissance préalable des séquences en mélange ce qui n'est pas envisageable dans le
cas des études relatives à la caractérisation des communautés naturelles. Cette étape
est, en toute rigueur, suivie de la réalisation d'un gel contenant cette fois-ci un gradient
linéaire de substances dénaturantes (celui qui aura été précédemment déterminé) dont
le chargement d'un même échantillon est effectué en plusieurs fois dans le but de
définir la durée de migration optimale. Celle-ci peut être définie comme la durée pour
laquelle tous les fragments ont atteint leur température de fusion ce qui provoque
l'arrêt de leur migration. Une durée de migration trop courte entraîne éventuellement
une qualité de résolution du gel insuffisante, notamment par la superposition de
certaines bandes, mais une durée trop longue peut se traduire par un phénomène de
diffusion des bandes.
La mise au point des conditions expérimentales n'est pas abordée plus en
détail dans ce document car elle fait l'objet d'une présentation détaillée par
MUYZER et al. (1996). Une lecture de l'article publiée par HEUER et SMALLA (1997) est
également conseillée.
4.
Interprétation des gels DGGE
Préalablement à la présentation du mode d’interprétation des gels, il est
important de rappeler que la DGGE ne conduit pas à l’identification des espèces
présentes, sauf si elle est suivie d’un séquençage, mais à l’étude de la richesse
spécifique. Elle permet par ailleurs une appréciation relative et non une quantification
exacte de l’abondance de chacune des espèces représentées ce qui permet cependant
d'accéder à la richesse spécifique. Selon MUYZER (1999), la plupart des études menées
sur des écosystèmes naturels se concentrent sur l'estimation de la composition des
profils et non sur l'estimation de l'abondance relative des espèces détectées.
61
4.1
Signification d’une bande
En théorie, une espèce bactérienne présente un génome spécifique ; à ce titre,
une bande sur un gel DGGE peut être associée à une population, c’est-à-dire à un
ensemble d’organismes appartenant à la même espèce. En pratique, le lien entre
l'affiliation phylogénétique et les variations de séquences n'est pas toujours évident
dans le cas d'organismes génétiquement proches. D'autre part, la notion d'espèce chez
les procaryotes reste relativement obscure et repose principalement sur un pourcentage
d'homologie entre leurs ADN [TORSVIK et al., 1998]. L'association d'une bande DGGE
à une espèce est toutefois très communément appliquée. Cela dit, en toute rigueur et
plus particulièrement en l'absence d'une vérification par séquençage, il est plus juste de
considérer la DGGE comme une méthode de séparation des individus selon le
polymorphisme génétique de la région du génome amplifié.
Enfin, plus l'intensité de la bande est forte, plus l'abondance relative de
l'espèce représentée est importante. Cette corrélation est acceptée par la majorité des
auteurs et, entre autres, démontrée par CASAMAYOR et al. (2000). Toutefois, du fait de
certains biais évoqués ci-dessous, l'exactitude de la relation entre l'intensité de la
bande et l'abondance relative de l'espèce correspondante n'est pas toujours clairement
vérifiée. Une saturation du signal liée au mode de coloration ne permet pas, par
exemple, d'évaluer correctement l'abondance relative de fragments fortement amplifiés.
4.2
Limites et biais d’interprétation
L'analyse d'un gel peut être biaisée par des artéfacts naturels ou artificiels.
Dans ce dernier cas, les biais peuvent être introduits à chaque étape de la procédure : le
prélèvement et le stockage de l'échantillon, l’extraction et la purification de l'ADN, le
choix des amorces, l’amplification par PCR, l'électrophorèse et enfin la visualisation
des fragments d'ADN. JACKSON et CHURCHILL (1999) fournissent une revue
synthétique des limites de la technique PCR-DGGE. CASAMAYOR et al. (2000) se sont
par ailleurs intéressés aux aspects strictement liés à la DGGE.
Dans les paragraphes qui suivent, nous détaillons certains des points
préalablement cités par JACKSON et CHURCHILL (1999) tout en nous concentrant
principalement sur les biais introduits par la PCR et les limites de la DGGE. Ce sont là
les points les plus fréquemment abordés par les auteurs. D'autre part, l'utilisation par la
suite d'un kit d'extraction ne justifie pas ici une discussion approfondie sur l'efficacité
relative des protocoles d’extraction utilisés.
62
Les difficultés liées au choix des amorces ne sont pas non plus abordées car
nous avons utilisé un couple d’amorces précédemment défini par MUYZER et utilisé
avec succès à plusieurs reprises [MUYZER et al., 1995 ; KIRCHMAN et al., 2001 ;
SCHAUER et al , 2003].
Concrètement, lors de la lecture du gel, les artéfacts naturels ou artificiels liés
à la PCR-DGGE peuvent se traduire par :
une espèce présente mais qui n'est pas représentée : limite de détection
de la méthode ;
une espèce qui est représentée par plusieurs bandes : microhétérogénéité des copies des gènes amplifiés ;
une bande qui ne correspond pas à un authentique produit PCR :
chimère, hétéroduplexe, nucléotide erroné (erreur de la polymérase ou
mutation ponctuelle) ;
une bande qui correspond en réalité à plusieurs espèces : co-migration
de séquences différentes (qualité de résolution insuffisante ou domaines
de fusion identiques) ;
une bande dont l'intensité n'est pas représentative de l'abondance
relative de l'espèce : amplification préférentielle, co-migration, copies
multiples du gène amplifié.
4.2.1
Limite de détection de la méthode
MUYZER et al. (1993) montrent que la DGGE peut détecter une espèce dont
l'abondance excède 1% du nombre total d'individus dans un assemblage artificiel
constitué de cinq espèces bactériennes. MURRAY et al. (1996) arrivent à une sensibilité
du même ordre de grandeur, à savoir 1.6%, sur un assemblage artificiel constitué de 18
espèces. De même, CASAMAYOR et al. (2000) définissent un seuil compris entre 0.4 et
1% sur un assemblage naturel (<17 bandes DGGE). Bien que ces auteurs proposent des
seuils de détection tout à fait comparables, la sensibilité de la méthode est
difficilement généralisable dans la mesure où elle est probablement fonction de
nombreux facteurs tels que la diversité de la communauté [MUYZER et al., 1996],
l'optimisation des conditions expérimentales et le mode de détection des bandes.
Nous retiendrons de ces travaux que le nombre de bandes obtenues ne
représente pas la totalité des espèces (ou séquences) présentes mais qu'il correspond en
réalité aux espèces dominantes. La difficulté étant de définir à partir de quel niveau
d'abondance l'espèce peut être détectée compte tenu des caractéristiques de la
communauté et des conditions expérimentales.
Si la sensibilité de la méthode ne permet pas d'accéder à la totalité des
espèces présentes, il est toutefois possible de s'en approcher. On l’a vu, la sensibilité
63
de la méthode peut être améliorée en complétant l'analyse par une étape d'hybridation
sur membrane [MUYZER, 1999 ; CASAMAYOR et al., 2000]. Par ailleurs, dans le cas
d'une communauté très diversifiée telles que les communautés bactériennes des sols,
des sédiments ou des boues de stations d'épuration des eaux urbaines, une approche
progressive par groupes spécifiques (« nested approach ») peut également fournir une
représentation plus juste de la diversité réelle [BOON et al., 2002].
4.2.2
Copies multiples des gènes rRNA, taille du génome
Le nombre de gènes codant pour l'ARN 16S peut varier de 1 à 34 selon les
espèces bactériennes. Dans la plupart des cas, ces gènes sont regroupés en opérons rrn.
Ces opérons sont présents en plusieurs copies dans le génome et ces copies peuvent
être légèrement hétérogènes [FARRELY et al., 1995]. Sur un gel DGGE, ces microhétérogénéités peuvent conduire à la représentation d'un même individu par plusieurs
bandes. Pour cette raison, certains auteurs jugent préférable d'associer une bande
DGGE à un « phylotype » ou à un « type de séquence» et non à une espèce [MURRAY
et al., 1996 ; VAN HANNEN et al., 1999].
Le nombre de ces copies peut varier d'une espèce à l'autre ce qui introduit
également un biais lors de l'interprétation quantitative des gels. Ainsi, deux espèces
représentées par un même nombre d'individus peuvent donner deux bandes d'intensités
différentes si le nombre de copies du gène codant pour la région ciblée est différent
[JACKSON et CHURCHILL, 1999]. FARRELY et al. (1995) démontrent l'influence de la
taille du génome et du nombre de copies des opérons sur la fiabilité des résultats
quantitatifs d'une amplification PCR. L'influence de ces facteurs n'a cependant pas
permis d'expliquer certains de leurs résultats. Ils émettent ainsi une hypothèse
supplémentaire fondée sur l'influence de la distribution des opérons rrn sur le génome.
4.2.3
Molécules chimériques
L'étude menée par WANG et WANG en 1997 montre la formation de molécules
chimériques lors de la co-amplification PCR d'un mélange d'ADN par hybridation de
deux brins appartenant à deux espèces différentes. Ils démontrent par ailleurs que la
co-amplification de deux séquences conduit à une fréquence de formation des formes
chimériques inférieure à celle de la recombinaison de deux fragments de la même
origine. Ils déduisent de cette observation que la probabilité de formation des
molécules chimériques augmente avec la complexité de la communauté étudiée. La
formation de molécules chimériques par hybridation de deux fragments simples-brins
d'origine différente a également été mise en évidence par SPEKSNIJDER et al. (2001).
64
Dans l'étude menée par WANG et WANG (1997) l'amplification d'une séquence
unique a conduit à la formation de molécules chimériques inter-copies. La fréquence
de formation de ces molécules est fonction du nombre de copies et de leur degré
d'hétérogénéité.
4.2.4
Hétéroduplexes
Les hétéroduplexes se forment par l'association de deux brins d'ADN non
complémentaires. SPEKSNIJDER et al. (2001) montrent que ces molécules peuvent être
également générées au cours de réactions intermoléculaires par donation de séquences.
L'étude menée par MURRAY et al. (1996) sur deux assemblages artificiels
constitués de 18 espèces tend cependant à démontrer que la formation
d’hétéroduplexes ne constitue pas un problème majeur. Les amplifications PCR
conduites de manière à favoriser la formation d’hétéroduplexes (100°C pendant 5
minutes et 50°C pendant 30 minutes) ne conduisent pas à des profils DGGE qui
diffèrent de ceux obtenus selon une procédure classique d'amplification. L'influence
mineure des hétéroduplexes est par ailleurs confirmée par CASAMAYOR et al. (2000).
Quoi qu'il en soit, la formation des hétéroduplexes au cours de la PCR peut être limitée
par la réduction du nombre de cycles car leur fréquence de formation augmente dans
les derniers cycles de la PCR. La réduction de la température d'hybridation et
l’augmentation de la concentration en amorces sont également des facteurs limitant la
formation des hétéroduplexes [MUYZER et SMALLA, 1998 ; SPEKSNIJDER et al., 2001].
Les hétéroduplexes sont aisément repérables sur un gel car ils génèrent des
bandes supplémentaires dont la migration est rapidement stoppée : la stabilité de ces
molécules est plus faible du fait de la non complémentarité des deux brins. La
formation des hétéroduplexes peut être contrôlée par excision des bandes suspectes,
élution, ré-amplification par PCR et nouvelle migration en DGGE car un hétéroduplexe
donne un profil formé de multiples bandes alors qu'une séquence réelle ne donne
qu'une seule bande [JACKSON et CHURCHILL, 1999].
4.2.5
Co-migration
Le phénomène de co-migration a été mis en évidence par MURRAY et al.
(1996) par comparaison du profil DGGE d'un assemblage artificiel constitué de 18
espèces avec les profils de migration de chacune des espèces. Après le découpage, la
ré-amplification par PCR et le clonage de certaines bandes DGGE obtenues à partir
d'un assemblage naturel, CASAMAYOR et al. (2000) observent également que des
séquences différentes occupent parfois la même position sur le gel. Cela dit, leurs
résultats montrent qu'une séquence PCR est souvent majoritairement représentée, ce
65
qui, selon eux, limite les erreurs d'interprétation liées au phénomène de co-migration.
En 2001, SEKIGUCHI et al. montrent aussi qu'une bande peut contenir des fragments de
séquences différentes. Dans cette étude, un échantillon prélevé dans la colonne d'eau
d'une rivière est soumis à une extraction de l'ADN, une amplification de l'ADN codant
pour l'ARNr 16S, une analyse DGGE et enfin, un découpage des bandes en vue d'un
séquençage. Lors de cette dernière étape, les auteurs se sont heurtés à l'impossibilité de
déterminer les séquences de certaines bandes. Une de ces bandes a donc été analysée
plus finement par clonage et séquençage des clones. Le résultat montre que certains
des clones sont phylogénétiquement différents. Par ailleurs, l'analyse DGGE de la
bande découpée puis ré-amplifiée ne donne qu'une seule bande. La conjugaison de ces
observations tend à confirmer qu'une bande ne correspond pas toujours à un type de
séquence. En revanche, l'explication avancée ici est tout autre que celle précédemment
énoncée. Pour SEKIGUCHI et al., il s'agit d'un problème de résolution des bandes.
La difficulté parfois rencontrée lors de la séparation de fragments d'ADN
présentant des différences de séquences multiples n’est pas toujours liée à un problème
de résolution. En effet, un changement de séquences peut augmenter ou diminuer la
température de fusion d'un fragment d'ADN et si celui-ci contient plusieurs domaines
de fusion, la molécule peut être le siège d'effets additifs ou compensatoires [EZRA
et al., 1992]. Dans ce dernier cas, deux fragments de séquences différentes peuvent
avoir une température de fusion identique.
L’hypothèse selon laquelle une bande correspond à un type de séquences n’est
donc pas toujours vérifiée, ce qui implique que deux bandes issues d’échantillons
différents et occupant des positions similaires ne reflètent pas nécessairement la
présence d’une séquence ou espèce commune aux deux échantillons.
4.2.6
Extraction et amplification préférentielle
Une bande plus sombre est en théorie associée à une espèce plus abondante
mais cette observation peut être également liée à l’extraction et/ou l’amplification
préférentielle d'une espèce par rapport à une autre, ce qui modifie les ratios
initialement observés entre les espèces.
L'extraction peut en effet s'avérer être une étape sélective dans la mesure où,
selon les espèces, la résistance à la lyse cellulaire est variable. Un des arguments
avancés est la différence de rigidité des parois cellulaires [VAN HANNEN et al., 1998 ;
CASAMAYOR et al., 2000].
Quant au risque d'amplification préférentielle, celui-ci a été mis en évidence
par plusieurs auteurs. La chimie de la PCR est cependant complexe, notamment
lorsqu'elle est appliquée à de l'ADN extrait d'une communauté naturelle, et les
mécanismes impliqués sont difficiles à déterminer et quantifier. La variation de la
teneur en GC dans le mélange de fragments à amplifier, l'utilisation d'amorces
66
dégénérées, le nombre de cycles PCR, ainsi que la durée et la température des phases
de dénaturation et d'hybridation sont néanmoins reconnus comme étant des facteurs
influents sur ce phénomène.
Le contenu en GC dans un fragment d'ADN est déterminant pour la stabilité
de la molécule. Ainsi, dans un mélange d'ADN à amplifier comportant des teneurs
variables en GC, il se peut que des séquences soient préférentiellement amplifiées du
fait de leur dénaturation plus rapide. Celle-ci a pour conséquence d'augmenter la
formation des fragments d'ADN simples-brins correspondants et de privilégier leur
hybridation avec les amorces [S UZUKI et GIOVANNONI, 1996 ; WANG et WANG, 1997].
REYSENBACH et al. (1992) démontrent que l'addition d'acétamide dans un mélange
PCR limite l'amplification préférentielle d'une levure en mélange avec deux
archéobactéries. Inversement, les essais de co-amplification de FARRELY et al. (1995)
sur deux espèces bactériennes montrent que la présence d'acétamide est peu influente
dans leurs conditions expérimentales.
Les amorces universelles, fréquemment utilisées pour l'amplification de
l'ADN extrait d'une communauté naturelle, contiennent souvent des amorces dites
« dégénérées » (mélange d'amorces). L’utilisation de ce type d’amorces peut également
être à l'origine de l'amplification préférentielle de certaines espèces. La réactivité
supérieure de certaines amorces, fonction des énergies de liaisons impliquées,
expliquerait ce phénomène [SUZUKI ET GIOVANNONI, 1996].
Enfin, SUZUKI et GIOVANNONI (1996) constatent que l'amplification d'un
mélange de deux fragments d'ADNr issus de deux bactéries marines appartenant à des
groupes phylogénétiques différents et présentes dans des proportions différentes tend
vers un ratio 1:1 indépendamment du ratio initialement fixé (ratio maximum testé 4:1).
L'hypothèse avancée à des fins explicatives est une hybridation des fragments simplesbrins de l'espèce la plus rapidement dénaturée, ce qui a pour conséquence d'empêcher
l'hybridation de ces mêmes fragments avec les amorces. Selon eux, cette observation
est cohérente avec la théorie de l'hybridation selon laquelle la vitesse de
reconnaissance des brins complémentaires augmente avec la longueur de la molécule.
Dans ce cas, l'hybridation de deux fragments d’ADN simples-brins serait plus efficace
que la réaction d'hybridation avec les amorces. Ce biais dépend par ailleurs du nombre
de cycles PCR. Dans le cadre de l'essai effectué avec un ratio initial 4:1, le ratio 1:1 est
atteint au 15e cycle. Selon SUZUKI et GIOVANNONI ce phénomène est moins probable
dans le cas d'un mélange diversifié où la concentration d'une séquence particulière peut
a priori plus difficilement atteindre une concentration telle que l'hybridation entre
deux brins de même origine soit plus fréquente qu'une hybridation avec les amorces.
Pour conclure sur ce point, l'extraction et l'amplification préférentielle de
certaines espèces ont clairement une influence sur les résultats quantitatifs de la PCRDGGE. Toutefois, les données qualitatives sont indirectement affectées dans la mesure
où la DGGE conduit à l'estimation de la diversité des espèces prédominantes.
67
4.3
Analyses des profils DGGE
Le plus fréquemment, les gels obtenus sont photographiés et l'image
digitalisée est ensuite analysée.
L'analyse d'un gel se fait au niveau d'un échantillon ou bien de l'ensemble des
échantillons testés contenus dans un même gel. Dans le premier cas, les bandes de
chaque profil sont dénombrées. Dans le second cas, la position précise de chaque
bande peut être définie afin de déterminer l’absence ou la présence des bandes
communes à plusieurs échantillons. Les données brutes sont généralement exprimées
sous la forme d'un tableau binaire si l'interprétation des gels est uniquement qualitative
(absence ou présence d'une bande) ou sous la forme d'un tableau d'abondance relative
(intensité des bandes) si l'analyse intègre également des données quantitatives ou semiquantitatives.
L'analyse du gel par comparaison d’échantillons peut être visuelle ; elle peut
également être réalisée au moyen d'un logiciel capable de détecter les bandes, leur
positionnement, ainsi que l'intensité relative de chacune. A titre d'exemple, peuvent
être cités les logiciels Bionumerics [BOON et al., 2002] et GelCompar [RÖLING et al.,
2001] développés par Applied Maths, Diversity Database [DIEZ et al., 2001a ;
SCHAUER
et al., 2000 ; DUMESTRE et al., 2001], Molecular Analyst/PC
[KONSTANTINOV et al., 2003] et Quantity One [MURRAY et al., 1998 ; RIEMANN et
MIDDELBOE , 2002] développés par Bio-Rad, NIH Image développé par l’Institut
National de la Santé des USA et disponible sur internet (Maryland, US) [CASAMAYOR
et al., 2000 ; JAKSON et CHURCHILL, 1999], FMBIO développé par Hitachi [MURRAY
et al., 1996]. Quant à l'analyse visuelle d’un gel, l'image préalablement digitalisée d’un
gel peut ensuite être améliorée au moyen d'un logiciel de traitement d'images ce qui
permet de maximaliser les contrastes, de réduire les effets indésirables et d'obtenir un
négatif de l'image [LINDSTRÖM, 1998 ; VAN HANNEN et al., 1999]. Le repérage de
bandes blanches sur fond noir est en effet plus aisé que celui de bandes noires sur fond
blanc.
4.4
Exploitation des données
L’analyse des gels DGGE conduit à l’exploitation de données qualitatives
binaires (absence/présence) ou quantitatives (effectifs).
Les communautés peuvent être globalement caractérisées par le calcul
d’indices biologiques tenant compte du nombre d’espèces présentes, c'est-à-dire de la
richesse spécifique, et de leur abondance relative. Bien que très fréquemment utilisés,
ces indices fournissent néanmoins une information très globale et ne tiennent pas
68
compte de la composition spécifique des communautés. En effet, deux échantillons
peuvent être équivalents au regard de leur richesse spécifique tout en étant de
composition différente. Ainsi, certains auteurs utilisent l'indice de similarité de
Sorenson pour évaluer la ressemblance de deux échantillons. Cette approche se limite
néanmoins à une comparaison qualitative des échantillons deux à deux et ne tient pas
compte de l'abondance des espèces. Pour une analyse portant sur l'ensemble des
échantillons, qu'elle soit uniquement qualitative ou qu'elle intègre également des
données quantitatives, le recours aux analyses multivariées est nécessaire.
4.4.1
Indices de diversité
Parmi les indices de diversité, l'indice de Shannon (H') et l'indice de Simpson
(D) sont les plus fréquemment utilisés pour rendre compte de la structure des
communautés bactériennes [HILL et al., 2003]. Le calcul de ces indices nécessite la
connaissance de la richesse spécifique et de l'abondance des espèces représentées.
Dans le cas de la DGGE, l'abondance ne se traduit pas par un effectif mais par
l'intensité des bandes. Les formules relatives au calcul de ces indices sont les
suivantes :
i=n
H’ = – ∑ pi ln pi
i=1
i=n
D = ∑ pi
i=1
2
n le nombre de bandes, p l'intensité totale
des bandes, p i l'intensité relative de la
bande i
Cette approche est généralement appliquée lorsque l'interprétation des gels est
effectuée à l'aide d'un logiciel de traitement d'image et qu'elle ne repose pas
uniquement sur une appréciation visuelle. Ces indices sont utilisés comme indicateurs
de la structure globale d’une communauté et de ses évolutions. Leur interprétation
s’accompagne généralement d’une étude de similarité des profils.
4.4.2
Indice de similarité entre deux profils DGGE
L'indice de Sorenson (Cs) est utilisé par de nombreux auteurs pour évaluer le
degré de similarité entre deux échantillons selon la formule « Cs = 2j/(a + b) » avec a
le nombre de bandes dans l’échantillon A, b le nombre de bandes dans l’échantillon B
et j le nombre de bandes communes aux deux échantillons A et B [LINDSTRÖM, 1998 ;
MURRAY et al., 1996 ; KONSTANTINOV et al., 2003]. Une valeur de 0 indique que les
échantillons sont complètement différents et une valeur de 1 indique qu'ils sont
identiques.
69
4.4.3
Analyses multivariées appliquées au profils DGGE
et al. (2002) proposent une revue des techniques statistiques les plus
communément utilisées dans le cadre de l'analyse des gels DGGE : l’étalonnage non
métrique multidimensionnel (NMDS), l’analyse en composantes principales (ACP),
l’analyse factorielle de correspondances (AFC), l’analyse de classification et enfin
l’analyse des correspondances canoniques (ACC). Ces méthodes sont des interfaces
graphiques facilitant l'interprétation des données.
FROMIN
Selon la terminologie utilisée par AURAY et al. (1990), les méthodes citées
par FROMIN et al. (2002) peuvent être regroupées selon trois catégories distinctes : les
méthodes d'ordination (NMDS, AFC, ACP), les méthodes de structuration (analyse de
classification) et les méthodes d'explication (ACC).
4.5
Conclusion
4.5.1
Théorie et artéfacts : que retenir ?
Les biais évoqués ci-dessus ne remettent nullement en cause l'intérêt de la
PCR-DGGE dans le domaine de l'écologie microbienne. Ils montrent que la technique
est puissante et efficace mais qu'elle n'en demeure pas moins perfectible et sujette à
certaines limites qu'il est nécessaire de connaître [HEUER et SMALLA, 1997]. Bien
qu'une interprétation prudente des résultats soit parfois de rigueur, la richesse des
informations obtenues est considérable et contribue largement à l'amélioration de notre
connaissance sur l'écologie des organismes procaryotes et eucaryotes
[VAN HANNEN et al., 1998]. En outre, la prise en compte des limites techniques,
pratiques et théoriques de la PCR DGGE doit impérativement tenir compte de son
contexte d'utilisation et des objectifs de l'étude. Il s'agit en effet de connaître les
principales limites de l'outil pour évaluer dans quelle mesure celles-ci vont
potentiellement influer sur la nature des informations recherchées et rendre inexacte la
conclusion ultime de l'étude. Dans les paragraphes qui suivent, nous tenterons ainsi de
montrer que l'utilisation de la DGGE comme outil permettant d'évaluer globalement la
structure et la composition d'une communauté de micro-organismes est globalement
satisfaisante.
La PCR-DGGE est un outil adapté à l'évaluation de la diversité et de la
structure des espèces dominantes au sein d'une communauté complexe.
En ce qui concerne les biais précédemment évoqués, nous retiendrons que la
formation d'hétéroduplexes se caractérise par des bandes de courte migration. Aussi, en
cas de doutes, nous proposons de ne pas les prendre en compte lors de l'analyse du gel.
70
Quant aux molécules chimères sans séquençage, ce point reste a priori une
zone d'ombre bien que MUYZER et al. (1993) excluent la possibilité d'un tel biais.
Pour ce qui est des biais potentiellement introduits lors des étapes
d'extraction, d'amplification et de migration, il est préférable d'effectuer une analyse
DGGE par comparaison d'échantillons ayant subit un traitement commun tant au
niveau de l'extraction, de l'amplification que de la migration. Si la quantité des
échantillons à traiter ne permet pas de procéder ainsi, il est alors souhaitable d'utiliser
un étalon qui sert alors de référence pour une comparaison entre plusieurs séries
d'échantillons [GURTNER et al., 2000 ; BOON et al., 2002].
Le fait que l'abondance de l'espèce influe sur l'intensité de la bande est
accepté par l'ensemble des auteurs. En revanche, la justesse de ce critère et par
conséquent la pertinence de son utilisation sont nettement moins consensuelles.
Certains auteurs estiment que cette mesure n'est pas réaliste [VAN HANNEN
et al., 1999 ; JACKSON et CHURCHILL, 1999 ; SEKIGUCHI et al, 2001]. D'autres, au
contraire, mettent en avant le caractère quelque peu grossier des approches uniquement
fondées sur la simple absence/présence d'une bande. Cette démarche attribue en effet
autant d'importance à une espèce peu représentée qu'à une espèce fortement
représentée [SCHAUER et al., 2000 ; BOON et al., 2002]. Par ailleurs, lors de la lecture
des gels, certaines traces peuvent être associées à tort à des bandes de faible intensité.
Cette erreur de jugement est plus importante si l’interprétation statistique des résultats
est uniquement basée sur l’absence/présence des bandes alors qu’elle est de moindre
importance si l’intensité des bandes est prise en compte. Pour conclure, le réalisme des
informations quantitatives de la DGGE étant très controversé, une mesure fine de ce
paramètre ne sera pas effectuée. Cependant, afin de tenir compte de la pertinence de
certains arguments allant en défaveur d'un tel choix, il pourrait être intéressant de créer
des classes d'intensité. Cette approche semi-quantitative a d'ailleurs été précédemment
employée par POLY (2000).
4.5.2
Analyse des gels et traitement des données : quels choix ?
L'analyse des gels à l'aide d'un logiciel de traitement d'images est certes très
attrayante. Elle réduit considérablement la durée d'analyse, minimise les erreurs liées à
la subjectivité de certains choix et permet d'accéder à des données quantitatives
[ZHANG et FANG, 2000].
Cependant, compte tenu de l'investissement financier supplémentaire, et au
regard des réserves précédemment émises quant à la pertinence de la mesure de
l'intensité de bandes, ces logiciels nous semblent intéressants mais pas incontournables
pour autant. Par ailleurs, la lisibilité des profils n'est pas toujours parfaite et, dans ce
cas précis, les yeux de l'expérimentateur demeurent sûrement l'outil le plus efficace.
71
Que l'analyse soit visuelle ou assistée d'un logiciel, l'acquisition de l'image est
en revanche un point primordial à ne pas négliger. De sa qualité dépend fortement la
précision de l'analyse qui suit.
En ce qui concerne le traitement statistique des gels, le choix de la technique
appliquée doit être motivé par les objectifs de l'étude et la nature des informations
recherchées. A titre d'exemple, les buts recherchés pourraient être les suivants :
Identification des relations entre la typologie des stations (milieu
naturel) ou des mésocosmes (dispositifs expérimentaux) et celle de la
composition de la communauté bactérienne : analyse factorielle des
correspondances.
Identification d'une typologie des stations (milieu naturel) ou des
mésocosmes (dispositifs expérimentaux) en fonction de la composition
de la communauté bactérienne : analyse factorielle des
correspondances, analyse en composantes principales ou analyse
d'étalonnage multidimensionnel.
Classement des individus (stations ou mésocosmes) les uns par rapport
aux autres : analyse de classification.
Analyses conjointes des données en fonction des variables biologiques
et des variables physico-chimiques du milieu : analyses canoniques des
correspondances ou analyse de co-inertie AFC/ACP ou ACP/ACP.
FROMIN et al. (2002) s'appuient sur les travaux effectués par TER BRAAK en
1985 (dans FROMIN et al. 1992) pour rappeler que les analyses de correspondances
(AFC) sont bien adaptées au traitement des listes d'occurrences d'espèces.
Selon LEGENDRE et GALLAGHER (2001) une préférence dans le traitement de
ce type de données est fréquemment attribuée aux AFC car les distances euclidiennes,
donc les analyses en composantes principales (ACP), ont souvent été définies comme
étant peu adaptées à des tableaux d'effectifs comprenant beaucoup d'abondances nulles.
Dans ce cas, la ressemblance des relevés est davantage liée à l'absence d'espèces qu'à
leur présence. Toutefois, cette préférence n'est pas sans inconvénient car la métrique
du khi2 utilisée dans les analyses de correspondances font que les espèces rares ont une
influence importante dans l'analyse [LEGENDRE et GALLAGHER, 2001].
L’identification de la relation « espèces-station » est surtout souhaitée lorsque
les espèces sont identifiées, ce qui n’est pas notre cas. Cependant cette approche
permet de déterminer si la disparition ou l’apparition de certaines espèces est liée ou
non à l’introduction du polluant. Une analyse factorielle des correspondances est
adaptée à cet objectif. Une attention particulière pourrait être apportée à la présence
éventuelle d'espèces rares mais, tout en sachant que nous travaillons uniquement selon
trois classes d'abondances (absence : 0, présence : 1, 2 ou 3 selon le niveau l'intensité
de la bande), et que la notion d'espèces rares est, de ce fait, moins pertinente.
72
Une analyse de classification est fréquemment appliquée lorsque la PCRDGGE est suivie d'un séquençage dans le but d'étudier l'affiliation phylogénétique des
espèces détectées. Elle est également utilisée pour classer les échantillons en fonction
du degré de ressemblance de leur profil DGGE. Certains auteurs utilisent cette
méthode pour affiner les résultats d'une analyse d'étalonnage multidimensionnel et
vérifier les tendances observées [BOON et al., 2002 ; SCHAUER et al., 2003].
L'interprétation conjointe d'un arbre et d'un plan factoriel impose néanmoins que la
ressemblance entre deux individus soit définie selon la même métrique [ESCOFFIER et
PAGES , 1998]. Enfin, une seconde analyse de classification peut être conduite en
parallèle sur les variables environnementales afin de mettre en évidence ou non la
concordance des classes relatives aux données biologiques (DGGE) et
environnementales [VAN HANNEN et al., 1999].
L'analyse conjointe des données biologiques et physico-chimiques peut être
réalisée par une analyse canonique des correspondances ou une co-inertie AFC/ACP ou
ACP/ACP. Ce second choix est préférable lorsque le nombre de variables excède
largement le nombre d'échantillons [DOLEDEC et CHESSEL , 1994]. Cette approche
nécessite cependant de coupler deux tableaux ayant la même pondération des lignes ce
qui revient soit à effectuer une AFC à pondération uniforme soit à effectuer une ACP
normée dont la pondération des lignes est issue de l'AFC.
73
Chapitre 4.
Conception de canaux artificiels.
Rivière de laboratoire [BRUNET, 2000 ;
PARENT ,
2004]
Rivière en dérivation [MADIGOU , 2004]
75
Partie 1. Chapitre 4. Conception de canaux artificiels.
Les premières rivières artificielles ont été conçues dans les années 1930
[SHELFORD, 1929 ; BEYERS et ODUM, 1993]. Les essais menés en canaux artificiels sur
le périphyton ont été initiés par ODUM et HOSKIN en 1957 [ODUM et HOSKIN, 1957 ;
M c INTIRE et al., 1993]. Depuis, il existe à peu près autant de rivières artificielles que
d'auteurs travaillant sur le sujet. Certaines sont de petites tailles et conçues pour des
essais mono-spécifiques alors que d'autres sont de grandes tailles et conçues afin de
travailler à des niveaux d'organisation biologique supérieurs [CROSSLAND et al., 1991 ;
GUCKERT , 1993 ; CULP et al., 2000a]. Cette diversité laisse supposer qu’il n'y a pas un
canal idéal mais que les canaux se déclinent selon des formes, et avec des équipements
différents selon la question posée et les objectifs recherchés [LAMBERTI et STEINMAN,
1993a ; RAND et al., 2000]. Il peut sembler trivial de rappeler qu'il ne faut attendre d'un
essai que les réponses pour lesquelles celui-ci a été pensé. Pourtant, l'évidence mérite
d'être soulignée pour éviter de comparer des dispositifs qui ne peuvent l'être car conçus
en fonction d'objectifs différents. CRAIG (1993) précise avec justesse que l'étape
préalable à la définition des canaux artificiels doit être l'identification des paramètres
influents (facteurs) sur les variables mesurées.
L'objectif du présent chapitre est d'effectuer une revue des systèmes existants
mais surtout de rendre compte des réflexions qui ont été les nôtres lors de la
conception des canaux artificiels. Nous discuterons également de l'utilisation des ces
outils dans le domaine de l'écotoxicologie bien que leur application en écologie soit
plus ancienne et plus fréquente.
Bien que les rivières artificielles aient été à l'origine conçues pour l'étude ou
l'élevage des poissons et qu'elles soient maintenant largement exploitées dans le cadre
d'essais menés sur les invertébrés [LAMBERTI et STEINMAN, 1993a], nous nous
limiterons ici à l'étude des systèmes comportant, de manière exclusive ou non, une
composante périphytique.
1.
Définitions et terminologie
Rivières de laboratoire, rivières artificielles, canaux expérimentaux, canaux
artificiels, microcosmes ou mésocosmes lotiques... Quel est le terme adéquat
permettant de désigner les systèmes expérimentaux conçus pour étudier le
fonctionnement des écosystèmes aquatiques lotiques ou l'effet d'un polluant sur ces
milieux ?
Le première synthèse bibliographique sur le sujet a été réalisée par WARREN
et DAVIES (1971). Ils emploient le terme « rivière de laboratoire » et le définissent
comme un canal relativement petit dans lequel l'écoulement est contrôlé et dont
l'utilisation permet d'étudier des systèmes biologiques complexes en tenant compte des
interactions qu'ils entretiennent avec le milieu. Cette définition précise que les essais
76
se font dans des conditions d'écoulement contrôlées mais ne donne pas plus de
précisions sur ce que recouvre concrètement cette notion. Elle signale également la
complexité des systèmes biologiques étudiés ce qui suppose que ces essais ne sont pas
mono- ou pluri-spécifiques mais qu'ils sont conduits à l'échelle de la communauté.
LAMBERTI et STEINMAN (1993a) soulignent que l'appellation « rivière de laboratoire »
limite les rivières à des dispositifs positionnés à l'intérieur (indoor stream).
Le terme « rivière artificielle » est fréquemment utilisé mais nous semble
quelque peu abusif. La définition propre à chacun de ces deux termes rend leur
association surprenante voire même paradoxale.
Les termes « canaux expérimentaux » ou « canaux artificiels » sont plus
fréquemment utilisés lorsque les caractéristiques physiques du milieu sont étudiées au
cours des essais.
Certains auteurs parlent de modèles d'écosystèmes aquatiques lotiques :
« model stream ecosystem » [BELANGER, 1997 ; RODGERS et al., 1996]. Cette
terminologie est intéressante car elle sous-entend une représentation réduite et
simplifiée d'un écosystème aquatique lotique.
La définition la plus classique du terme « mésocosme » est celle énoncée par
ODUM (1984). Il s'agit d'unités expérimentales extérieures, limitées dans l'espace et
partiellement clôturées. Pour PETERSEN et al. (1999) un mésocosme est un écosystème
expérimental clos. Cette définition est intéressante à plusieurs titres. L'utilisation du
terme « écosystème » est correcte si l'on considère qu'un écosystème est un système
complexe d'interactions entre un ensemble d'espèces vivantes et un milieu physique
[FRONTIER, 1998]. L'introduction du terme « expérimental » montre que l'auteur n'a
pas pour ambition la reproduction plus ou moins réduite d'un écosystème naturel.
Enfin, le terme « clos » n'est pas sans rappeler la limite spatiale de ces systèmes
expérimentaux où les échanges s'exerçant avec les écosystèmes aquatiques souterrains
et les écosystèmes terrestres sont exclus.
La distinction entre les microcosmes et les mésocomes se fait principalement
en fonction d'un critère de taille défini de manière plus ou moins précise selon les
auteurs. Pour certains, les microcosmes sont des systèmes facilement manipulables et
transportables, pour d'autres, ce sont des systèmes dont le volume et/ou la taille sont
inférieurs à certaines dimensions. BELANGER (1997) reprend les critères de HILL et al.
(1994) pour définir les rivières expérimentales comme étant des mésocosmes si leur
longueur est supérieure à 15 mètres. Cette valeur a été définie en 1991 par la SETACEurope (Society of Environmental Toxicology and Chemistry). Selon cette définition,
l'implantation des microcosmes ou des mésocosmes peut être intérieure ou extérieure
[FORBES et FORBES, 1997 ; THYBAUD et al., 1999]. Bien que cette distinction entre les
mésocosmes et les microcosmes soit reconnue au sein de la communauté scientifique,
elle nous semble reposer sur des critère trop subjectifs. En effet, des canaux peuvent
être grands pour des daphnies mais petits pour des poissons.
77
Pour illustrer la difficulté de cette définition, nous citerons le cas des rivières
artificielles du laboratoire du Oak Ridge National Laboratory (ORNL) qui sont en
forme de « U » et d'une longueur totale de 20 m avec la courbure située à 10 m
[STEINMAN, 1993] : au sens de la définition énoncée par la SETAC-Europe, s'agit-il de
microcosmes ou de mésocosmes ?
Dans le présent document, les termes utilisés par les auteurs cités seront
privilégiés.
2.
Conception des canaux artificiels
Notre empressement à concevoir des canaux rapidement opérationnels afin de
se concentrer sur l'étude des organismes qui y sont introduits est une source d'erreur
potentielle. Cette étape de conception est en effet importante et ne doit pas être
négligée car les caractéristiques du dispositif et du protocole expérimental ont une
influence déterminante sur la nature et la fiabilité des résultats [RODGERS et al., 1996].
CULP et al. (2000a) rappellent que « the key issue dictating the choice of an artificial
stream is the explicit formulation of the research question and recognition of the type
of data required ».
La conception de canaux artificiels est toutefois sujette à de nombreux choix
et/ou compromis effectués selon des critères scientifiques, techniques mais également
pratiques et économiques. Les critères généraux relatifs à la simple conception des
canaux peuvent être distingués des critères spécifiques qui relèvent d’un aspect
particulier de l’étude et de ses objectifs.
Le mode de fonctionnement des canaux est également un point d'importance.
Il porte sur le taux de renouvellement du milieu d'essai, le mode d'alimentation et
d'ensemencement (apport des organismes) des canaux, la nature des substrats servant
de supports pour la colonisation des organismes introduits.
Le nombre de réplicats par traitement, ainsi que la procédure
d'échantillonnage mise en place sont également des points à intégrer dès la conception
du dispositif.
78
2.1
Critères de conception généraux
2.1.1
Dimensionnement des canaux
Le dimensionnement des rivières artificielles (taille et volume) est en partie
dicté par la taille des organismes testés et le niveau d'organisation biologique
[CULP et al., 2000a]. Il est pour l'instant admis que la taille de l'habitat est
positivement corrélée à la taille de l'organisme et à son temps de réponse. En
conséquence, les organismes les plus gros nécessitent des rivières artificielles de plus
grandes tailles et des durées d'essai supérieures [PETERSEN et al., 1999].
La taille du système doit également être pensée en fonction de la fréquence et
de l'intensité de l'échantillonnage pour que ces opérations soient possibles tout au long
de l'essai mais qu'elles n'influent pas sur la dynamique du système [FLUM et al., 1993 ;
RODGERS
et al., 1996 ; BELANGER et al., 1996 ; BELANGER, 1997 ;
CAQUET et al., 2000].
La taille, et donc le volume des rivières artificielles, est souvent associée à
une échelle de travail plus ou moins réaliste [CROSSLAND et LA POINT, 1992 ;
PUSEY et al., 1994]. Les artéfacts liés au dispositif expérimental sont susceptibles de
modifier la dynamique du système biologique, d'exclure ou d'altérer certaines
propriétés des communautés et des écosystèmes [ CARPENTER, 1996]. Il semble logique
de penser que ces biais expérimentaux diminuent lorsque la taille du dispositif
augmente [PETERSEN et al., 1999]. La revue bibliographique de BELANGER (1997)
suggère toutefois que d'autres paramètres, tels que le mode d'alimentation et la nature
du milieu, seraient parfois plus déterminants sur le réalisme de l'essai. D'après lui, la
diversité et la richesse spécifique ne seraient pas affectées par la taille du système dans
le cas des algues, des protozoaires et des invertébrés. Pour cette raison, BELANGER
(1997) doute de la pertinence de la distinction faite par certains auteurs entre les
mésocosmes et microcosmes. Pour CAQUET et al. (2000), la taille minimale d'un
mésocosme aquatique extérieur (lentique ou lotique) est celle qui permet à un
écosystème expérimental de se s'auto-maintenir à long terme : « ...that are necessary
for long-term self-functioning... ».
Enfin, de nombreux auteurs tendent à montrer que la capacité de contrôle du
système expérimental diminue lorsque la taille, donc le volume, des
mésocosmes/microcosmes augmente [PETERSEN et al., 1999 ; CAQUET et al., 2000].
La largeur des canaux conditionne l'importance de l'effet des parois ou « effet
de bords ». Les parois peuvent localement altérer les conditions d'éclairage et créer des
turbulences modifiant ainsi les transferts de matières. L'existence d'une zone centrale
non soumise à l'effet des parois augmente avec la largeur des canaux. Ce point ayant
79
une influence directe sur la variabilité spatiale de colonisation des micro-organismes
est abordé ultérieurement dans le paragraphe consacré au mode d'échantillonnage.
Enfin, si la définition de la longueur et de la largeur des canaux est un critère
de conception important, la définition de la profondeur ne doit pas être négligée. Elle
est, par exemple, fonction de la taille et du positionnement (vertical ou horizontal) des
substrats artificiels ou naturels servant de support de colonisation au périphyton et/ou
aux invertébrés testés dans les canaux. Au-delà de cet aspect pratique, plus la
profondeur des canaux est importante, plus elle apporte une certaine souplesse au
système. Si la hauteur des parois le permet, il devient possible de travailler dans des
conditions d'écoulement différentes d'un essai à l'autre ou au sein d'un même essai.
Dans ce dernier cas, la hauteur de la colonne d'eau, ainsi que la pente du canal peuvent
être localement modifiées par des aménagements très simples. Cette approche
augmente la diversité des habitats. Elle permet non seulement d'étudier la relation
« type d'habitat - composition et structure de la communauté » mais aussi de
s'intéresser à l'influence d'une même perturbation sur les différentes communautés
développées.
La revue synthétique de BELANGER (1997) montre que les rivières les plus
fréquemment utilisées en écotoxicologie ont une longueur de 6,1 mètres, une largeur
de 0,3 mètre et une profondeur de 0,2 mètre (valeurs médianes). Ces dimensions sont
très courantes pour les études menées sur le périphyton et les invertébrés. La rivière
artificielle la plus grande répertoriée dans cette revue se caractérise par une longueur
de 540 mètres et une largeur de 4,3 mètres. Les rivières supérieures à 50 mètres
comportent généralement du périphyton, des macrophytes, des invertébrés, et des
poissons. Les périodes d'essais sont de l'ordre de plusieurs mois [SWIFT et al., 1993].
Le périphyton seul est généralement étudié dans des rivières artificielles d'environ 1
mètre de longueur, le périphyton et les invertébrés dans des rivières artificielles
d'environ 5 mètres et les communautés plus complexes incluant l'étude des
macrophytes et des poissons dans des rivières artificielles d'environ 500 mètres ou plus
[CROSSLAND et LA POINT, 1992].
2.1.2
Forme des canaux
Les canaux les plus fréquemment rencontrés sont en forme d'ellipse,
d'hippodrome, de « U » ou de chenal droit. D'autres canaux, plus sophistiqués,
présentent des variations de sections, de formes ou de profondeurs, et conduisent à une
alternance de zones rapides et calmes au sein du système. Les canaux en forme de
chenal droit sont régulièrement privilégiés lorsque l'obtention d'un écoulement simple
est recherchée. Plus généralement, le choix de la forme d'un canal est lié à son mode de
fonctionnement (taux de renouvellement du milieu) et d'alimentation.
80
2.1.3
Matériaux de construction des canaux
Les matériaux de construction sont également très variables. Certains canaux
artificiels sont en bois [MC INTIRE et al., 1964 ; VYMAZAL , 1988] ou en ciment, mais la
plupart sont en contre-plaqué marin, en acier, en acier inoxydable, en fibre de verre, en
plexiglas®, en perspex® (plastique), en polyéthylène (plastique de qualité alimentaire),
en polychlorure de vinyle (PVC), en caoutchouc, en acrylonitrile butadiène styrène
(ABS, thermoplastique), en polycarbonate ou en verre.
Le choix du matériau est étroitement lié au prix de revient du canal, ce qui
inclut le coût de la matière première et de sa manipulation. Il peut également être
motivé par les aspects suivants :
résistance aux produits chimiques (testés ou utilisés lors du lavage),
résistance à la corrosion,
risque de rétention des produits chimiques (testés ou utilisés lors du
lavage,
résistance à la déformation,
résistance à la chaleur,
durabilité,
opacité ou transparence.
Lorsque le matériau est susceptible de relarguer des polluants dans le milieu
d'essai ou que son étanchéité n'est pas parfaite, son utilisation impose la mise en place
d'une couche de protection.
M c INTIRE et al. (1964) recouvrent leurs canaux en bois d'un vernis « non
toxique » pour garantir l'étanchéité des systèmes. Dans les canaux en bois de VYMAZAL
(1988) l'intérieur, c'est-à-dire la zone en contact avec le milieu d'essai, est en bois
laminé. PUSEY et al. (1994) évoquent le manque de durabilité du contre-plaqué marin
et recouvrent leurs canaux d'un film plastique pour améliorer l'étanchéité. GENTER
et al. (1988) ont également construit des canaux en contre-plaqué marin et les
enduisent d'une résine non toxique résistante aux produits chimiques. Quant à DORN
et al. (1996), qui ont eux-aussi sélectionné ce matériau, ils utilisent une peinture époxy
non toxique. CARDER et HOAGLAND (1998) recouvrent leurs canaux en caoutchouc
avec un film plastique. CANIVET (2001) limite les risques de corrosion des canaux en
acier par application d'une peinture époxy non toxique. Les matériaux nécessitant une
isolation ou un traitement sont a priori moins adaptés à un lavage par brossage du fait
de l'usure de la couche protectrice ou isolante.
et al. (1991) utilisent de l'acier inoxydable de qualité 316 (haute
qualité) car ce matériau facilite les opérations de nettoyage entre les essais, d'une part,
CROSSLAND
81
et limite les phénomènes d'adsorption des polluants testés d'autre part. DEBUS et al.
(1996) se sont également orientés vers ce matériau dans le but de limiter les risques de
contamination du milieu d'essai. Les canaux présentés par BROOKS et al. (1996) sont
en acrylonitrile butadiène styrène. Ce choix est motivé par la volonté d'éliminer toute
possibilité de contamination métallique.
Les matériaux transparents augmentent la colonisation des organismes sur le
fond et les parois du canal [Mc INTIRE, 1993], ce qui peut éventuellement interférer sur
les résultats et rendre leur interprétation plus complexe. D'un autre côté, ils permettent
la mise en œuvre de technique telle que l'anémométrie Laser-Doppler pour la
caractérisation de l'écoulement [GODILLOT, 1998]. L'écoulement peut être aussi
visualisé au moyen de colorant et, dans ce cas, la transparence du matériau est
également nécessaire [HOFFMANN, 1993 ; REITER 2001]. Bien que cela puisse paraître
secondaire, la couleur des matériaux n'est pas sans effet. Ainsi, SOBCZAK et BURTON
(1996) utilise un plastique de couleur claire (vinyle) pour limiter l'adsorption de
chaleur.
2.1.4
Emplacement des canaux
L’emplacement des rivières artificielles varie principalement selon la taille du
système et le degré de complexité recherché.
Il existe des rivières placées à l'intérieur, au laboratoire ou sous serre, et des
rivières placées à l'extérieur. Parmi les rivières extérieures, il existe les canaux
artificiels placés in situ en dérivation d'un cours d'eau (« within stream »). Ces
dispositifs ne sont pas considérés comme des rivières artificielles par LAMBERTI et
STEINMAN (1993a).
Les rivières intérieures offrent la possibilité de travailler dans des conditions
d'éclairage, de température et d'écoulement contrôlées à l'exception des rivières sous
serre [WILDE et TILLY, 1981] qui sont exposées à des conditions d'éclairage naturel
même si l'utilisation de stores peut permettre un contrôle de la photopériode.
Les rivières extérieures bénéficient d'un l'éclairage naturel et sont exposées à
des apports allochtones (feuilles, insectes, eau de pluie...). Ceux-ci peuvent cependant
être limités par recouvrement des rivières avec une « moustiquaire », ce qui permet
également de réduire l'intensité lumineuse qui, selon la nature des matériaux de
construction, est plus ou moins amplifiée. Ces rivières sont généralement soumises à
des températures non contrôlées mais certaines sont toutefois équipées de systèmes
réfrigérants.
Les rivières artificielles placées in situ en dérivation sont incontestablement
les rivières artificielles les plus réalistes. Les conditions d'écoulement dans l'espace
sont partiellement contrôlées mais, sans aménagements particuliers, les autres facteurs
ne le sont pas. Les seuls aménagements portent alors généralement sur la régulation de
82
la vitesse, la sélection des organismes entrants, l’intensité de l’éclairage, la nature et la
taille des substrats.
Les photographies de canaux artificiels présentés sur la première page de
cette partie étant, pour l'une, des canaux de laboratoire, et pour l'autre, un canal de
dérivation, nous présentons ici des canaux artificiels extérieurs alimentés par de l'eau
du réseau d'alimentation en eau potable (Photo 3).
Photo 3. Rivière extérieure [Université Lyon 1]
2.1.5
Mise en mouvement de l'eau
Une étude menée en rivière artificielle nécessite une réflexion sur la mise en
mouvement de l'eau et sur son taux de renouvellement.
La mise en mouvement de l'eau s'avère nécessaire pour les systèmes
horizontaux où l'écoulement ne peut pas se faire par simple gravité. Les auteurs ont
ainsi recours à l'utilisation de pompes, de roues à aubes, d'hélices, de vis d'Archimède
ou encore à l'injection d'air comprimé.
Les pompes sont fréquemment utilisées pour la mise en mouvement, et
éventuellement la re-circulation de l'eau, dans les canaux en « U » ou en forme de
chenal droit.
Les roues à aubes génèrent du bruit, des éclaboussures et engendrent des
ondes de surface [CRAIG, 1993]. Pour éviter ces phénomènes, Mc INTIRE et al. (1964)
sont contraints de réduire la vitesse d'écoulement à 24 cm/s dans des canaux d'une
longueur de 3 m et d'une largeur de 24 cm. La courbure des pales limite cependant cet
inconvénient [DEBUS et al., 1996 ; GIRLING et al., 2000].
83
Certains auteurs précisent le positionnement de la roue à aubes. CARDER et
HOAGLAND (1998) la placent 3 cm au-dessous de la surface de l'eau sans justification.
BRUNET (2000) a construit des canaux dans lesquels la roue à aubes est enchâssée dans
un puits de façon à ce que l'ensemble de la lame d'eau soit mise en mouvement. Cet
aménagement ne permet cependant pas de régler l'un des principaux inconvénients de
la roue à aubes : la mise en mouvement de l'eau n'est pas homogène mais fonction de la
profondeur dans la lame d'eau. La vitesse décroît de la surface de l'eau jusqu'au fond
du canal.
L'utilisation des hélices [VOGEL ET LABARBERA, 1978], des vis d'Archimède
[CIBOROWSKI et al., 1977] ou de l'air comprimé [HORNER et al., 1983] est plus rare.
Dans ce dernier cas, une suroxygénation du milieu est à craindre et le système doit être
équipé d'un filtre pour prévenir la contamination du milieu par solubilisation des
polluants provenant de l'air ou du compresseur.
2.1.6
Température et éclairage des canaux
Si le mode d'éclairage des canaux et la régulation de la température du milieu
d'essai concernent principalement, a priori, les rivières artificielles situées à l'intérieur,
certains auteurs travaillant en milieu extérieur ont cependant abordé ces deux points.
En effet, la réduction de l'intensité lumineuse est parfois nécessaire pour réduire le
réchauffement de l'eau en période estivale ou éviter la photo-transformation des
produits chimiques testés. GIRLING et al. (2000) placent un filet au-dessus des canaux
et CANIVET (2001) utilise un assemblage de cannisses pour couvrir l'ensemble de son
installation.
Le réchauffement de l'eau est d'autant plus à craindre qu'une pompe est
utilisée. Le mode de refroidissement de l'eau est variable. Ce réchauffement peut alors
être compensé par un échangeur de chaleur au niveau du tuyau de remise en circulation
du milieu d'essai [CROSSLAND et al., 1991]. Si les canaux sont alimentés par un
réservoir commun, il est plus efficace d'agir à ce niveau.
L'eau de refroidissement peut circuler dans un serpentin placé à l'intérieur du
réservoir d'alimentation, la longueur et la largeur du serpentin étant alors fonction de
l'abaissement de température souhaité entre l'eau entrant dans le bac et celle sortant du
bac. Le problème lié à ce mode de refroidissement provient des serpentins qui sont
généralement réalisés en cuivre afin d'optimiser les échanges ce qui peut conduire à
des problèmes de contamination du milieu d'essai.
Lors de la conception du réservoir, un système de double paroi peut être
envisagé pour la circulation de l'eau de refroidissement. Ce système est classique en
pisciculture. Enfin, il est possible que le réservoir, voire l'ensemble de l'installation,
baigne dans un second bac de plus gros volume contenant l'eau de refroidissement.
84
Dans le cas des canaux extérieurs situés à proximité d'une rivière, d'un lac ou
d'un puits, le système le plus économique consiste à utiliser cette eau comme eau de
refroidissement.
Il est également intéressant de noter le système astucieux de RAND et al.
(2000) qui, pour limiter les fluctuations de température, ont choisi d'enterrer les
canaux.
Pour les canaux placés à l'intérieur, le réchauffement du milieu d'essai est lié
à la re-circulation du milieu lorsque celle-ci est assurée par une pompe, ainsi qu'à
l'éclairage artificiel des canaux. Les systèmes présentés ci-dessus restent valables si
une alimentation en eau de nappe, de lac ou de rivière existe. Dans le cas contraire,
l'utilisation d'un groupe frigorifique s'avère nécessaire. Ce choix soulève la question
suivante : est-il préférable de climatiser l'air de l'enceinte expérimentale
[REITER, 2001] ou l'eau du milieu d'essai ? Incontestablement, la climatisation de l'eau
est un choix plus judicieux. Le calcul de la puissance frigorifique nécessaire au
refroidissement de l'eau doit tenir compte de la différence entre la température
ambiante et celle de l'eau, du volume d'eau en circulation et de la vitesse d'abaissement
de température souhaitée. Il doit aussi intégrer l'apport de chaleur due à la surface de
contact « air/eau », la puissance de la pompe et l'intensité de l'éclairage artificiel.
D'un point de vue strictement pratique, il est impératif de garder en mémoire
qu'une condensation sur une paroi est systématiquement observée lorsqu'elle sépare
deux milieux de température différente. En conséquence, si le concepteur des canaux
s'oriente vers un système de refroidissement de l'eau et que la température de l'air
ambiant est supérieure, il doit alors s'attendre à des condensations le long des parois du
canal. Une condensation sur les murs de l'enceinte expérimentale peut également être
observée pour les mêmes raisons. Pour minimiser cet effet et réduire les échanges de
chaleur avec l'extérieur, un matériau isolant peut être placé contre les parois des
canaux [CROSSLAND et al., 1991].
Pour ce qui est du mode d'éclairage des canaux, BOTHWELL (1993) insiste sur
l'importance de ce point. Selon lui, le meilleur choix est, sans conteste, l'association de
la lumière naturelle et d'un système d'ombrage pour contrôler l'intensité lumineuse. Ce
système doit agir uniquement sur l'intensité et ne pas modifier la qualité de la lumière.
La qualité et l'intensité de l'éclairage influent sur l'activité [BOSTON et
HILL , 1991] et sur la composition de la communauté algale [STEINMAN et
M c INTIRE , 1987]. Les longueurs d'ondes adaptées à l'activité photosynthétique algale
se situent entre 400 et 700 nm et une intensité de 100 à 400 µmol m-2 s-1 (dans ce
domaine) sature l'activité photosynthétique [BOSTON et HILL, 1991 ; BOTHWELL, 1993].
Les algues vertes absorbent les radiations rouges (650-705 nm) grâce aux
chlorophylles a et b. Les algues bleues absorbent les radiations rouges grâce aux
chlorophylles a, mais peuvent le faire à partir de longueur d'ondes plus courtes (600650 nm) grâce à la phycocyanine ; celles qui ont de la phycoérythrine peuvent absorber
85
les radiations bleu-vert (500-565 nm). Les algues brunes peuvent absorber les
radiations bleues et vertes (470-550 nm) grâce aux caroténoïdes et à la chlorophylle-c.
Les algues rouges peuvent aussi absorber les radiations bleu-vert (500-565) grâce à la
phycoérythrine. Par ailleurs, la chlorophylle a absorbe plus le bleu-violet (435 nm) que
le rouge (680 nm) [De REVIERS, 2002].
Lorsque les canaux sont placés à l'intérieur, un éclairage artificiel doit être
envisagé. Cette étape est délicate car il est difficile de procéder à une véritable
simulation de la lumière naturelle et de ses variations qualitatives (évolution du spectre
lumineux) et quantitative (évolution de l'intensité lumineuse) au cours de la journée.
Sachant que des laboratoires de recherche spécialisés travaillent activement sur la
simulation de la lumière naturelle en milieu intérieur cet aspect pourrait être amélioré
dans un futur proche.
Il est également complexe de tenir compte de l'évolution de l'exposition du
périphyton à la lumière. Le périphyton reçoit rarement une lumière incidente directe du
fait de la présence des végétaux. Les rivières de Procter et Gamble (USA, Cincinnati)
sont toutefois équipées de lampes à mercure positionnées de manière à simuler
l'intensité du lever et du coucher du soleil [BELANGER et al., 2000].
Le mode d'éclairage le plus fréquent consiste en l'utilisation de tubes
fluorescents. Les spectres sont variables et il est judicieux d'en combiner deux ou trois
afin d'élargir le spectre lumineux. L'intensité lumineuse fournie par ce système n'étant
pas équivalente sur la longueur du tube, il est nécessaire de veiller à ce que le
périphyton échantillonné soit dans des conditions d'éclairage identiques. Certains
auteurs se sont orientés vers l'utilisation de lampes à mercure [VYMAZAL , 1988 ;
KOSTEL et al., 1999].
2.2
Critères de conception spécifiques
Les critères spécifiques désignent ici les équipements ou aménagements des
canaux liés à un point particulier de l'étude. Ces critères concernent le plus souvent
l'écoulement, la température ou l'éclairage mais il peut aussi s'agir d'aspects plus
originaux. Les exemples suivants peuvent être cités à titre d'illustration :
et al. (1993) ont conçu des rivières étanches pour éviter tout
risque de contamination par l'air d'espèces initialement non présentes
dans l'inoculum.
FLUM
et ROSE (1970) ont conçu des systèmes étanches afin de
pouvoir travailler sur l'accumulation de radio-nucléides par le
périphyton.
CUSCHING
86
et al. (1991) travaillent dans des canaux caractérisés par
une succession de zones rapides (« riffle »), de zones lentes (« pool »)
et de zones stagnantes. La variété des habitats est artificiellement créée
par une modification de la profondeur de l'eau et de la nature des
substrats (sables et graviers de 8-20 mm de diamètre). Les vitesses de
courant sont comprises entre 3 et 30 cm/s. Cette approche permet
d'étudier les différences de colonisation en fonction des habitats d'une
part, et l'impact d'une même perturbation sur des communautés
périphytiques différentes, d'autre part. L'étude porte sur les invertébrés
et le périphyton. Un exemple de ce type de rivières artificielles, conçues
par l'université du Kentucky, est présenté sur la photographie ci-dessous
(Photo 4).
CROSSLAND
et al. (1996) opèrent dans des canaux intérieurs d'une longueur de
12 mètres divisés en sections de largeur et de pente variables. Ces
différentes zones servent à l'étude simultanée du périphyton seul et du
périphyton en présence d'invertébrés. DETENBECK et al. (1995)
procèdent de la même manière pour alterner des zones rapides et lentes
dans leurs canaux artificiels extérieurs.
LOWE
et al. (2000b) utilisent des rivières mobiles afin de les déplacer à
proximité du cours d'eau étudié.
CULP
et al. (1990) ont ajouté un système de recouvrement partiel
des canaux pour étudier l'effet des phénomènes d'ombrage.
STEINMAN
(1998) a conçu un système d'injection d'eau dans le fond des
canaux pour simuler le phénomène des remontées de nappe alluviale.
GODILLOT
Photo 4. Alternance de zones rapides et lentes.
Université du Kentucky, USA [http://biology.uky.edu, juin 2004].
87
3.
Fonctionnement des canaux artificiels
3.1
Nature du milieu d'essai
L'eau du milieu d'essai provient généralement d'une mare, d’un lac, d’une
rivière, d’une nappe ou d’un réseau d’alimentation en eau potable. Il peut également
s'agir d'un milieu synthétique [FLUM et al., 1993].
3.1.1
Eaux naturelles
Les eaux de rivière, de lac ou de nappe sont éventuellement filtrées ou
décantées [BARRANGUET et al. 2003] avant leur introduction dans les canaux pour
éviter l'introduction de matières en suspension ou d'organismes. GIRLING et al. (2000)
utilisent trois filtres successifs pour limiter le colmatage. Au final, l'eau pénétrant dans
les canaux artificiels est filtrée à 10 µm. Ce niveau de filtration est également celui
retenu par CROSSLAND et al. (1991). DUBÉ et CULP (1996) effectuent une filtration
préalable à 250 µm pour éviter l'introduction d'invertébrés dans les canaux artificiels.
PAULSSON et al. (2000) filtrent l'eau d'alimentation des canaux à 1 mm bien que leurs
essais portent uniquement sur le périphyton. Ce niveau de filtration laisse ainsi passer
la meiofaune (> 200 µm) et la macrofaune (> 500 µm).
Dans le cas des canaux fonctionnant en circuit ouvert, le pré-traitement de
l'eau est d'autant plus difficile que le volume d'eau en circulation est important. Les
filtrations ou décantations réduisent en effet le débit de l'eau pour alimenter les canaux
[GUCKERT, 1993]. Dans certains cas, la filtration de l'eau est pourtant nécessaire pour
éliminer les matières en suspension notamment à la suite d'événements pluvieux. En
l'absence de filtration ou de décantation, les particules en suspension se déposent dans
les canaux artificiels et recouvrent les substrats modifiant ainsi la nature du support
servant à la colonisation du périphyton. L'eau de nappe nécessite parfois un traitement
supplémentaire pour une réduction des teneurs élevées en fer et en carbonate de
calcium [KOSTEL et al., 1999].
3.1.2
Eaux du réseau
L’eau de la ville nécessite l’élimination du chlore qu'elle contient. Certains
auteurs procèdent à un simple brassage à l'air [GODILLOT, 1998], d'autres choisissent
une filtration sur charbon actif [BROOKS et al., 1996]. Mc CORMICK (1993) utilise aussi
de l'eau de la ville déchlorée mais ne précise pas son mode de traitement.
88
3.2
Mode d'ensemencement des canaux
Le mode d'ensemencement ne concerne pas les auteurs qui testent l'effet d'une
perturbation en canaux artificiels sur des communautés périphytiques préalablement
colonisées en milieu naturel que ce soit sur des substrats artificiels [BELANGER
et al., 1996 ; MUNOZ et al., 2001 ; IVORRA et al., 2002 ; REAL et al., 2003] ou naturels
[PARENT, 2004].
L’ensemencement des canaux peut se faire « naturellement » lorsque l'eau
d'alimentation provient d'un lac ou d'une rivière du fait de la présence d'organismes
planctoniques [LAMBERTI, 1993].
Un ensemencement par introduction d'un inoculum est favorable dans le cas
d'une alimentation des canaux par de l’eau de nappe car elle contient principalement
des formes hétérotrophes. En revanche, l'apport d'un inoculum est indispensable dans
le cas d'une alimentation avec l’eau de ville car celle-ci est a priori très pauvre en
micro-organismes.
Dans le cas d'un fonctionnement en circuit fermé, un inoculum est
généralement apporté en début d'essai. Il est parfois renouvelé au cours de l'essai
[LAMBERTI, 1993].
Les auteurs procèdent généralement par apport de supports naturels ou
artificiels colonisés en milieu naturel [STEINMAN et al., 1990 ; CROSSLAND et al.,
1991 ; Mc CORMICK, 1993 ; GIRLING et al., 2000] ou par ajout d'une « suspension
périphytique ». Cette seconde méthode est bien évidemment plus « stressante » pour
les organismes et, de ce fait, probablement plus sélective.
La suspension périphytique est obtenue par brossage de substrats naturels ou
artificiels colonisés en milieu naturel. Cette opération se fait au moyen d'une brosse à
dents, d'une lame en caoutchouc, d'un scalpel ou d'une lame de rasoir selon la nature
du substrat [DUBÉ et CULP, 1996]. Dans le cas de support d'origine minérale, un
traitement aux ultra-sons peut être préalablement effectué [KOSTEL et al., 1999].
Certains auteurs procèdent à une homogénéisation de la suspension par mixage ce qui
conduit par ailleurs à l'élimination des macro-invertébrés [GENTER et AMYOT, 1994 ;
GENTER 1995]. Préalablement à cette opération, DUBÉ et CULP (1996) effectuent une
première filtration à 600 µm pour retirer les invertébrés de la suspension et une
seconde filtration à 150 µm pour éliminer les matières en suspension. Le problème de
l'introduction de matières en suspension est que celles-ci tendent à se déposer dans le
canal [GODILLOT, 1998].
Enfin, si la plupart des auteurs versent la suspension lorsque les canaux sont
en fonctionnement, KOSTEL et ses collaborateurs (1999) ont choisi d'introduire la
solution périphytique lorsque les canaux sont à l'arrêt. Ils attendent ensuite 24h pour la
mise en route des pompes et des lampes. Bien qu'aucune explication ne soit fournie,
cette démarche vise probablement à réduire le stress des organismes.
89
DUBÉ et CULP (1996) procèdent de la même manière mais attendent
uniquement 3 à 5h avant la mise en route des canaux. Ils justifient ce choix en
expliquant que les organismes ont ainsi le temps de se déposer au fond des canaux.
Quelle que soit la méthode adoptée pour l'introduction de la suspension périphytique,
nous n'avons pas trouvé d'indication relative au mode de distribution de cette
suspension dans les différents canaux. GENTER et AMYOT (1994) précisent que la
suspension périphytique est répartie de manière homogène dans les quinze canaux
artificiels mais la stratégie employée n'est pas présentée.
Enfin, certains auteurs utilisent parfois du périphyton de laboratoire obtenu
dans des systèmes connexes. Les substrats ainsi colonisés sont soit placés directement
dans les rivières artificielles « tests » [BARRANGUET et al., 2003], soit brossés pour
collecter une suspension périphytique qui sert alors d'inoculum [GODILLOT, 1998].
Cette approche est particulièrement intéressante si le but est de maîtriser la variabilité
intrinsèque du périphyton testé. Par ailleurs, elle facilite le renouvellement de
l'inoculum.
Que ce soit un ensemencement par apport de substrats colonisés ou par
introduction d'une suspension périphytique, la question suivante peut-être soulevée :
l'ensemencement doit-il être renouvelé ou non au cours de l'essai ? DUBÉ et
CULP (1996) effectuent un second ensemencement 24h après le premier apport de
suspension périphytique mais ne justifient pas cette démarche.
D’une façon générale, le mode d’alimentation des canaux est souvent fonction
de l’emplacement des rivières artificielles et de l’accessibilité des points d’eau
d'alimentation. Ainsi, les canaux placés à l’extérieur sont souvent alimentés par de
l’eau de rivière ou de lac alors que les canaux placés à l’intérieur sont plus facilement
alimentés par de l’eau de nappe ou de ville.
3.3
Taux de renouvellement du milieu d'essai
Le taux de renouvellement de l'eau peut être total, partiel ou nul.
M c INTIRE (1993), distingue :
les systèmes « ouverts » dans lesquels l'eau ne s'écoule qu'une fois,
les systèmes « fermés » où l'eau est remise en circulation en sortie de
rivières,
les systèmes « semi-fermés » où la re-circulation est partielle.
La remise en circulation de l'eau dans les rivières en forme de chenal droit ou
de « U » requiert l'utilisation d'une pompe ou d'un autre système telles que les vis
d'Archimède. Plus généralement, toutes les formes de rivières se prêtent à un
90
fonctionnement en circuit « fermé », « semi-fermé » ou « ouvert » moyennant des
aménagements plus ou moins complexes et coûteux. Ainsi, les canaux en forme de
« U » ou de chenal droit sont plus adaptés à un fonctionnement en circuit ouvert et
inversement, les canaux en forme d'ellipse ou d'hippodrome sont plus appropriés à un
fonctionnement en circuit fermé. Certains canaux en forme de chenal droit font
exception à cette tendance générale lorsqu'ils sont compartimentés dans la longueur et
que l'eau est mise en mouvement par une roue à aubes [Mc INTIRE et al. 1964 ;
BARRANGUET et al., 2003] ou de l'air comprimé [HORNER et al., 1983]..
3.3.1
Circuits ouverts
Le fonctionnement des canaux en circuit ouvert est préférable lorsque l'étude
inclut le suivi de la dynamique de colonisation des espèces et, plus généralement,
lorsque l'auteur s'intéresse à la diversité et à la stabilité de la communauté
[BOTHWELL, 1993]. Certains des facteurs influençant le taux d'immigration des
cellules, la composition taxonomique [STEVENSON et PETERSON, 1989] et l'abondance
des cellules dans la colonne d'eau sont fonction du taux de renouvellement du milieu
[BOTHWELL, 1989]. Ce point est cependant à relativiser en fonction de la nature du
milieu d'essai.
D'un point de vue pratique, le mode de fonctionnement en circuit ouvert est
plus difficilement envisageable lorsque :
le point d'alimentation en eau n'est pas situé à proximité de
l'installation,
les essais sont effectués dans un milieu synthétique (trop de volume
nécessaire),
un polluant est injecté.
Dans ce dernier cas, il est nécessaire d'anticiper sur les volumes de stockage
du polluant et de l'eau en sortie de canal. Celle-ci doit être récupérée et traitée.
Certaines rivières artificielles comme celles de Shell [CROSSLAND et al., 1991] sont
d'ailleurs situées à proximité d'une installation de traitement des eaux usées afin de
faciliter les opérations de récupération/traitement des eaux en sortie des canaux
artificiels.
Les canaux fonctionnant en circuit ouvert nécessitent par ailleurs un dispositif
plus complexe lorsque différentes concentrations en polluant sont testées. Dans ce cas,
il est, en effet, impératif de maintenir la concentration en polluant constante au sein
d'un même canal durant la durée d'exposition. Les auteurs utilisent généralement un
bac intermédiaire pour effectuer le mélange « polluant-eau du milieu » au moyen de
pompes à débit variable.
91
Plus généralement, le fonctionnement des canaux artificiels en circuit ouvert a
pour conséquences :
la variabilité du milieu d’essais ; les eaux provenant d'une rivière sont
probablement les plus variables.
l'apport d'organismes « sains » si les essais sont menés dans une eau de
lac, de rivières ou de nappe sans filtration ou autre traitement préalable.
la nécessité d'une cuve de mélange « polluant-eau d'alimentation ».
la possibilité de disposer d'une capacité de stockage et de traitement des
eaux contaminées.
3.3.2
Circuits fermés
Dans le cas des systèmes fermés, le problème principal à craindre est
l'appauvrissement du milieu compte tenu de l'absence d'apport extérieur de matières
nutritives [BARRANGUET et al., 2003]. Dans le cas du périphyton, ce point est d'autant
moins négligeable que le rapport entre le volume d'eau en circulation et la surface
colonisée est faible. Le volume disponible peut cependant être augmenté par simple
ajout d'une cuve placée en dérivation du système et servant de réservoir
[FLUM et al., 1993]. Enfin, la re-circulation de l'eau augmente les phénomènes
d'évaporation. Ceux-ci sont bien évidemment moins problématiques dans le cas des
essais menés sur une courte durée. Dans le cas contraire, il est nécessaire de compenser
les évaporations. Le milieu d'essai est par ailleurs sujet à des variations de la
concentration en polluant.
Ce point n'est pas anodin car un fonctionnement en circuit fermé est souvent
motivé par la volonté de contrôler la nature du milieu. Or, le fait d'apporter de l'eau
pour compenser les évaporations est forcément une source de variation potentielle. Si
cet apport est important, il est nécessaire de s'assurer que les modifications du milieu
sont négligeables. RAND et al. (2000) compensent, par exemple, l'évaporation de l'eau
par apports d'eau provenant d'une nappe et non de la mare avec laquelle les canaux ont
été initialement remplis, ceci pour éviter l'introduction d'organismes « sains » au cours
de l'essai.
Enfin, si le milieu d'essai n'est pas commun à tous les canaux (communication
entre les canaux), il est préférable de procéder à un remplissage fragmenté et alterné
pour garantir une bonne homogénéité du milieu d'essai d'un canal à l'autre [CARDER et
HOAGLAND , 1998].
92
3.3.3
Circuits semi-ouverts
Les avantages et inconvénients respectifs d'un fonctionnement en circuit
ouvert ou fermé ont conduit de nombreux auteurs à s'orienter vers une re-circulation
partielle du milieu [CROSSLAND et al., 1991] ou à fonctionner en circuit ouvert le
temps de la colonisation du périphyton puis en circuit fermé pendant la durée du
traitement [BARRANGUET et al., 2003]. Cela dit, le choix, par défaut, d'un
fonctionnement en circuit semi-ouvert n'est pas toujours souhaité. En effet, selon les
objectifs de l'étude, il peut être préférable de s'orienter vers l'un ou l'autre des deux
modes de fonctionnement. Si l'étude porte sur la dynamique de succession des espèces,
un apport continu – donc un fonctionnement en circuit ouvert – est plus adapté.
Inversement, si l'auteur se concentre sur l'effet d'un facteur particulier sur le
développement ou le fonctionnement du périphyton, le fait de fonctionner en circuit
ouvert peut être une source de confusion en raison de l'introduction de nouveaux
organismes et de la variabilité des caractéristiques physico-chimiques de l'eau
d'alimentation [LAMBERTI, 1993b ; CAQUET et al. 2000].
Une re-circulation partielle du milieu impose un aménagement particulier
pour la sortie d'eau. Le système le plus fréquemment utilisé est un trop-plein
[CROSSLAND et al., 1991 ; BRUNET, 2000]. Ce système est simple et peu coûteux mais
il ne permet pas d'évaluer précisément le taux de renouvellement réel de l'eau. Lorsque
les canaux fonctionnent avec une re-circulation partielle, le temps de séjour et le temps
de renouvellement du milieu d'essai sont généralement indiqués. A titre d'exemple,
dans les canaux présentés par GENTER et AMYOT (1994), le renouvellement total du
milieu (7.3 L) s'effectue sur une journée.
3.4
Support de colonisation : mode de disposition
Dans les rivières artificielles, les substrats naturels ou artificiels servant de
supports de colonisation pour le périphyton sont fréquemment disposés sur le fond du
canal en position horizontale. Certains auteurs ont néanmoins choisi de suspendre les
substrats réservés à la colonisation du périphyton dans la colonne d'eau, parallèlement
au sens de l'écoulement [GIRLING et al., 2000 ; BARRANGUET et al. 2003].
GENTER et al. (1988) placent les substrats au fond du canal mais en position verticale
parallèlement au sens de l'écoulement. PAULSSON et al. (2000) placent aussi leurs
substrats verticalement mais fixés aux parois. Les études où les substrats sont placés
dans la colonne d'eau sont plus généralement effectuées en milieu naturel ou dans des
microcosmes lentiques. Ce positionnement vertical évite non seulement une
93
colonisation passive des substrats mais limite aussi le dépôt des matières qui sont en
suspension dans la colonne d'eau [WATANABE, 1985 ; ALOI, 1990].
Si la nature et les dimensions des substrats sont des données présentées dans
la quasi-totalité des publications, le mode de disposition au fond du canal est moins
clair. Ce point est pourtant important car les conditions d'écoulement au fond du canal
sont, entre autres, fonction des caractéristiques des substrats introduits. Ainsi, si le
développement d'une communauté homogène est recherché, il faut tenir compte du fait
qu'un substrat subit les turbulences liées à la présence des substrats placés en amont,
notamment dans le cas d'un écoulement de type fluvial (voir partie
« échantillonnage »). Une distance égale à dix fois l'épaisseur des substrats est
nécessaire pour éliminer l'interaction substrat/substrat (LALLEMAND, communication
personnelle, 2001).
Dans le but de placer les substrats dans des conditions d'écoulement
comparables, certains auteurs ne laissent aucun espace entre les substrats et les
disposent sur la totalité du fond du canal afin que l'écoulement soit le plus homogène
possible [LAU et LIU, 1993 ; GODILLOT, 1998 ; REITER, 2001].
3.5
Stade de colonisation et mode d'injection de l'effluent
Selon BELANGER (1997), la plupart des auteurs respectent une durée de
colonisation suffisante pour que les communautés biologiques testées atteignent une
certaine stabilité vis-à-vis de leur composition et de leur biomasse. Mc CORMICK
(1993) respecte un temps de colonisation de 21 jours pour que la communauté algale
du périphyton développé dans ces canaux atteigne un stade « mature ». D'autres
auteurs, au contraire, injectent le polluant lorsque le périphyton est en phase de
croissance exponentielle. Ce choix peut être la conséquence de considérations
pratiques et/ou scientifiques.
D'un point de vue pratique, la durée d'essai est souvent limitée du fait d'une
re-circulation totale du milieu et/ou du nombre d'échantillons prélevés avant et après
traitement. Ainsi, limiter la durée de colonisation du biofilm avant traitement permet
d'augmenter la durée d'exposition.
D'un point de vue scientifique, le fait de travailler sur un biofilm « jeune »
peut être motivé par la volonté d'étudier l'effet d'une perturbation sur les processus de
colonisation (succession des espèces, structure du biofilm...) ou par la volonté d'étudier
l'effet d'une perturbation lorsque les échanges entre la colonne d'eau et les organismes
présents dans le biofilm sont maximums. En effet, lors du développement des biofilms,
les interactions intra et inter-spécifiques se complexifient et les processus de régulation
internes deviennent progressivement plus importants que les facteurs de régulation
94
externes [SAND-JENSEN, 1983 ; WATANABE et al., 1988]. Ainsi, au fur et à mesure de la
croissance du biofilm, la relation "exposition-réponse" est plus complexe.
Par ailleurs, l'épaisseur globale du biofilm augmente au cours du temps,
jusqu'à un stade « critique » de décrochement fonction des conditions
hydrodynamiques à proximité des substrats. La matrice polysaccharidique s'épaissit
également et agit comme une barrière de diffusion limitant ainsi les échanges avec la
colonne d'eau [LOCK et al., 1984]. Ces échanges concernent le transport d'éléments
nutritifs et des cellules planctoniques jusqu'au substrat [STOOLEY et al., 2000]. La
matrice polysaccharidique permet au biofilm de mieux résister aux agressions
extérieures et limite les effets d'un polluant aux couches de surface [MARSH et
BOWDEN, 2000 ; SABATER et al., 2002].
Pour conclure sur ce sujet, LOWE et al. (1996) montrent que les variations
inter-canal observées lors de la colonisation du périphyton en canaux artificiels
diminuent au cours du temps et deviennent négligeables dès la quatrième semaine. Une
corrélation négative significative est mise en évidence entre le coefficient de variation
inter-canal et le nombre de cellules algales. Plus la communauté algale se développe
(augmentation du nombre de cellules), plus les variations inter-canal diminuent vis-àvis de ce biodescripteur (CV < 6% à partir de la quatrième semaine).
Les conclusions de LOWE et al. (1996) confirment les résultats d'études
précédentes [SAND-JENSEN, 1983 ; WATANABE et al., 1988] : lorsque les communautés
périphytiques atteignent leur stade « mature », elles sont davantage influencées par les
processus endogènes que par les processus de colonisation exogènes. Il était nécessaire
d'aborder ce point car plus les variations inter-canal sont faibles, plus la réponse du
périphyton à un traitement est facilement identifiable.
et al. (1991) testent deux modes d'injection du polluant
(pesticide). Le premier consiste à introduire « aussi vite que possible » le polluant par
ajout du volume nécessaire dans le canal pour atteindre la concentration souhaitée.
Dans le second cas, le polluant est apporté avec l'eau de renouvellement car les canaux
fonctionnent en circuit partiellement ouvert. Ce système nécessite un équipement
supplémentaire tels que des bacs d'alimentation propres à chaque canal au sein
desquels le mélange « milieu d'essai & polluant » est effectué à la concentration testée.
CROSSLAND
De notre point de vue, le mode d'injection du polluant n'est pas sans
conséquence sur les résultats. Dans le cas du périphyton, par exemple, le changement
brutal de la nature du milieu d'essai, par introduction du polluant directement dans le
canal, est susceptible d'entraîner une modification rapide de la composition
taxonomique et/ou du fonctionnement du périphyton. Si l'effet est clairement observé,
il est cependant difficile de distinguer l'effet lié au changement brutal des conditions
environnantes de celui lié à l'exposition aux polluants. Cette remarque n'est valable
que si l'auteur cherche à découpler l'influence des deux facteurs. L'importance de ce
point est toutefois fonction des effets observés. Si l'auteur s'intéresse à l'effet immédiat
95
d'un pic de pollution, la réponse doit prendre en compte l'effet couplé « changement de
milieu & exposition au polluant ». Inversement, si le polluant est apporté en mélange
avec l'eau de renouvellement du milieu d'essai, il est légitime de penser que la
résistance de certains organismes est favorisée par l'exposition progressive au polluant
qui permet un temps d'acclimatation. Cette approche présente plus d'intérêt si la
pollution étudiée est chronique. Une solution intermédiaire peut consister à préparer le
mélange « milieu d'essai & polluant » à la concentration souhaitée pour procéder
ensuite au renouvellement total du milieu mais elle est plus complexe à mettre en
pratique.
Par ailleurs, l'injection du polluant ne doit pas créer de perturbation physique
susceptible d'entraîner des phénomènes d'arrachage du périphyton à moins que l'effet
d'une crue soit également simulé.
En conclusion, le mode d'injection retenu doit être fonction des effets étudiés
et, bien évidemment, des contraintes expérimentales. Il est également important de se
soucier du temps nécessaire à l'obtention de la concentration en polluant souhaitée
dans les canaux et du maintien de cette concentration pendant la durée totale
d'exposition.
3.6
Nombre de réplicats par traitement
Dans ce paragraphe, le terme « réplicat » est utilisé au sens de « réplicat de
canal ». Les « pseudo-réplicats » désignent les réplicats d'échantillons prélevés au sein
d'un même canal.
La réplication des traitements améliore la fiabilité des données dans la mesure
où elle permet de distinguer la variabilité naturelle entre les systèmes, des effets
attribuables au traitement. Dans ce sens, le nombre de réplicats nécessaire pour
pouvoir conclure sur la réponse à un traitement est fonction de la variabilité naturelle
de la variable mesurée.
Les études visant à identifier les effets indirects secondaires d'un traitement
nécessitent plus de réplicats car ils s'effectuent à plus long terme, c'est-à-dire plusieurs
mois, ce qui augmente la variabilité inter-systèmes [CROSSLAND et LA POINT, 1992].
Pourtant, à cette échelle temporelle, les essais sont généralement effectués dans des
rivières artificielles supérieures à 50 mètres et il est difficile de répliquer les
traitements [SWIFT et al., 1993]. Précédemment, nous avons évoqué les résultats de
LOWE et al. (1996) qui montrent que les variations inter-canal observées lors de la
colonisation du périphyton en canaux artificiels diminuent au cours du temps mais les
essais n'étaient pas menés sur plusieurs mois mais sur plusieurs semaines.
96
Plus généralement, le nombre de réplicats par traitement est plus ou moins
fonction de la taille des canaux et, indirectement, des moyens humains, des moyens
financiers et de l'espace disponible. Ce dernier point est en opposition avec le fait que
la variabilité inter-canal augmente avec la taille des systèmes [PETERSEN et al., 1999].
Dans le domaine de l'écotoxicologie, les auteurs privilégient souvent la
multiplication de systèmes non répliqués sur le nombre de réplicats afin d'élargir la
gamme de concentrations testées [KOSINSKI, 1989 ; GUCKERT, 1993 ;
LOWE et al., 1996] et d'optimiser l'identification de la relation « exposition-effet ».
Du point de vue du traitement des données le statisticien va incontestablement
défendre la nécessité de répliquer les traitements afin d'augmenter la fiabilité des
résultats, notamment par la prise en compte de la variabilité naturelle des variables
biologiques et physico-chimiques étudiées. Mais, comme il a été mentionné ci-dessus,
la multiplication des réplicats par traitement implique généralement une réduction de
la taille des systèmes expérimentaux. Si la taille ne définit pas à elle seule le réalisme
de l'essai, elle y contribue fortement et permet, par ailleurs, de diminuer l'effet
« dispositif ». Ces observations soulèvent la question suivante : est-il préférable de
travailler dans l'optique d'un traitement statistique des données ou de favoriser le
réalisme de l'essai et de diminuer l'effet « dispositif » ? Enfin, quelle doit être la taille
minimale nécessaire du dispositif expérimental et le nombre minimal nécessaire de
réplicats par traitement ? Différentes approches sont appliquées.
Certains auteurs procèdent à une étude préliminaire visant à vérifier
l'homogénéité des rivières artificielles avant traitement [BRUNET, 2000]. Cette
vérification est généralement effectuée par une analyse de variance visant à évaluer
« l'effet canal ». Si les variations inter-canal sont non significatives (p < 0,05) pour
chacune des variables biologiques et chimiques mesurées, le nombre de réplicats par
traitement est limité, voire nul, lors des essais suivants. Cette approche a été retenue
par BELANGER et al. (2000) qui s'appuient sur l'étude de LOWE et al. (1996) pour
justifier le fait de ne pas répliquer les rivières « tests » et de répliquer uniquement la
rivière « témoin ». L'étude de LOWE et al. (1996) montre effectivement une variabilité
très faible entre les rivières artificielles à partir de la quatrième semaine de
colonisation. Cette démarche suppose que les auteurs font l'hypothèse que
l'homogénéité des systèmes expérimentaux est vérifiée quels que soient la période
d'essai et le traitement.
Afin qu'un traitement statistique des données soit possible alors que les
différents traitements n'ont pas fait l'objet de réplicats, les auteurs ont recours à ce que
l'on pourrait qualifier de pseudo-réplicats. Il s'agit de réplicats prélevés au sein d'un
même canal et non de réplicats de canaux soumis au même traitement. Une question se
pose : lorsque le milieu d'essai est commun aux canaux exposés à un même traitement
(circulation entre les canaux), est-il juste de considérer ces mêmes canaux comme de
vrais réplicats ?
97
Concluons avec la remarque de HURLBERT (1984). Celui-ci constate que le
besoin de réplication est fortement imposé dans le cadre de la publication des travaux.
Les auteurs ont ainsi tendance à s'orienter vers des canaux de petites tailles pour
favoriser la réplication des systèmes. Bien que cette approche augmente la fiabilité des
résultats, Mc INTIRE (1993) s'interroge sur la prise en compte des considérations
scientifiques dans cette démarche. Si la réplication des systèmes augmente en effet la
fiabilité et la crédibilité des résultats, les scientifiques devraient alors privilégier la
multiplication de systèmes de petites tailles et non la réalisation de systèmes plus
larges et plus réalistes qui forcent à restreindre le nombre de réplicats par traitement. Il
souligne cependant que les seules données pertinentes du laboratoire sont celles qui
fournissent avant tout une information réaliste sur la réponse et privilégie ainsi les
canaux de plus grandes tailles. Au-delà de l'aspect provocateur de cette réflexion, il
nous semble essentiel de retenir que la taille des systèmes doit résulter d'un compromis
équilibré entre les contraintes de réalisme et les contraintes de fiabilité.
3.7
Mode d'échantillonnage
Le mode d'échantillonnage n'est pas toujours précisé dans les articles, ce qui
laisse supposer que la plupart des auteurs effectuent des prélèvements de manière
aléatoire. A titre d'exemple, BELANGER et al. (2002) procèdent à un échantillonnage
aléatoire de 5 prélèvements par rivière artificielle d'une longueur de 12 mètres. La
zone d'échantillonnage du périphyton contient 3 colonnes (parallèles au sens de
l'écoulement) constituées de 45 carreaux en céramique non vernis.
D'autres auteurs effectuent un échantillonnage stratifié aléatoire :
et al. (1999) prélève aléatoirement le même nombre de
substrats dans trois zones du canal (amont, centre et aval). Il s'appuie
sur l'absence de variabilité dans la largeur du canal pour justifier ce
découpage longitudinal dans des canaux d'une longueur de 2.43 m et
d'une largeur de 63.5 cm.
KOSTEL
et al. (1990) opère de la même manière que KOSTEL et al.
(1999) dans des canaux en « U » d'une longueur de 10 m et d'une
largeur de 30 cm en se limitant à deux zones seulement (amont/aval).
FLUM et al. (1993) effectuent également un découpage amont/aval dans
des canaux d'une longueur de 3 m et d'une largeur de 10 cm.
STEINMAN
et AMYOT (1994) effectuent également un échantillonnage
stratifié dans des canaux ayant une longueur de 41 cm. Les canaux sont
recouverts de trois colonnes (parallèles au sens de l'écoulement)
constituées de cinq carreaux en céramique non vernis. Leur procédure
GENTER
98
d'échantillonnage consiste à prélever au hasard trois carreaux : un dans
la première rangée, un dans la dernière rangée et le troisième est
aléatoirement prélevé dans les rangées du milieu (perpendiculaire au
sens de l'écoulement). Ces trois substrats sont regroupés pour former un
échantillon. Un seul échantillon est collecté au sein d'un même canal et
trois réplicats de canaux sont effectués par traitement.
Il est intéressant de noter que les auteurs cités ci-dessus se soucient de
l'hétérogénéité spatiale de la colonisation du périphyton mais ne considèrent que la
variabilité longitudinale. Pourtant, les parois des canaux sont susceptibles de modifier
localement les conditions d'éclairage ou d'écoulement. Dans ce cas, une variabilité
latérale peut être observée.
La plupart des auteurs remplacent les substrats prélevés par de nouveaux
substrats vierges dans le but de limiter les perturbations hydrauliques [LAU et
LIU , 1993 ; LOWE et al., 1996 ; GODILLOT , 1998 ; REITER , 2001 ; BELANGER et al.,
2002]. Lorsque les substrats ne sont pas remplacés ou que l'écoulement est de type
torrentiel, certains auteurs prélèvent les substrats en remontant de l'aval vers l'amont
des canaux artificiels pour minimiser les perturbations hydrauliques [LOWE et al.,
1996 ; BRUNET, 2000]. Dans le cas d'un régime torrentiel cette approche se justifie par
le fait que la célérité des ondes est inférieure à la vitesse de l'eau et une perturbation
n'affecte les conditions de l'écoulement qu'à l'aval de son départ. Si au contraire,
l'écoulement est fluvial, les ondes se propagent plus vite que l'eau et toute perturbation
affecte les conditions de l'écoulement à la fois en amont et en aval de son point de
départ. La distinction entre ces deux régimes se fait par le calcul du nombre de
Froude : le régime est fluvial si le nombre de Froude est inférieur à 1 [CHOCAT , 1997].
À notre sens, la procédure d'échantillonnage est un point essentiel car
l'échantillon testé doit être représentatif de la communauté et, de ce fait, intégrer
l'éventuelle hétérogénéité spatiale du périphyton dans les canaux. De nombreuses
études ont pour objectif d'établir un lien entre l'évolution structurelle ou fonctionnelle
du périphyton dans des conditions expérimentales spécifiques. En cas d'hétérogénéité
spatiale du périphyton, le risque est de se méprendre sur l'effet d'un facteur dont
l'influence est étudiée. Si, entre deux temps de prélèvement, une évolution significative
du périphyton est déterminée, on peut se demander si elle est le résultat de l'effet
« facteur étudié » ou bien d'un effet « position dans le canal » ? Face à cette question,
plusieurs attitudes sont possibles :
Procéder à un échantillonnage aléatoire.
Diviser la zone d'étude en plusieurs secteurs homogènes et procéder à
un échantillonnage stratifié aléatoire.
Définir une zone d'échantillonnage au sein de laquelle la variabilité
spatiale est réduite voire négligeable.
99
La fiabilité de ces trois approches est fonction de l'intensité de
l'échantillonnage. Plus l'opérateur aura le souci de découper sa zone d'étude en secteurs
homogènes ou, mieux, de définir une zone d'échantillonnage homogène, plus la taille
de l'échantillon (nombre de prélèvements) peut être limitée sans risque d'introduire un
biais dû à l'échantillonnage [BOTHWELL, 1993]. Cela réduit le temps de prélèvement, le
temps d'analyse et permet d'augmenter la fréquence d'échantillonnage et/ou la durée de
l'étude.
En dehors des problèmes d'effets d'ombrage ou de température, la variabilité
spatiale peut être réduite par homogénéisation des conditions d'écoulement à proximité
des substrats. Les interactions « périphyton-écoulement » ont été mises en évidence par
de nombreux auteurs. Parmi ces travaux, nous soulignerons ceux de GODILLOT (1998)
qui procède à des mesures précises et non intrusives de profils de vitesses
longitudinaux par anémométrie Laser-Doppler. Il ressort de ces études que les
conditions hydrodynamiques à proximité des substrats ont une influence sur la
morphologie des espèces algales [REITER, 1989], la composition et l'architecture du
périphyton mais que le développement du biofilm modifie en retour les conditions
hydrodynamiques micro-environnementales [REITER et CARLSON, 1986 ; REITER,
1989 ; DENICOLA et Mc INTIRE, 1990]. Les conditions d'écoulement près des substrats
sont, dans un premier temps, influencées par la rugosité du substrat puis le
développement du biofilm augmente [REITER, 1986 ; NIKORA et al., 1997, NIKORA
et al., 1998] ou diminue [BIGGS et HICKEY, 1994 ; GODILLOT, 1998], ce qui
expliquerait cet effet « feedback ».
Afin que les substrats placés au fond du canal soient dans les conditions
d'écoulement les plus homogènes possibles, il est important de limiter les perturbations
liées à l'entrée et à la sortie du flux, de faire en sorte que l'épaisseur de la couche
limite, développée sur le fond du canal, soit constante et de tenir compte des effets de
bords.
et JUMARS (1987) insistent sur l'importance des conditions d’entrée
du flux dans la veine d'étude du canal pour le développement d’un écoulement simple.
Selon eux, cette problématique revient à essayer d'obtenir un flux dont « l'histoire
récente est oubliée ». Ainsi, à l'entrée de la zone de travail, il est nécessaire de limiter
autant que possible les changements de section car ils provoquent la formation d'un jet
central. Ce phénomène est généralement observé lorsque l'eau arrive dans le canal par
un tuyau. Dans ce cas, NOWELL et JUMARS (1987) estiment que le jet central ne
disparaît totalement de l'écoulement qu'après une distance équivalente à vingt fois le
diamètre du tuyau. Dans des canaux de petites tailles ou lorsqu'un débit important est
souhaité (augmentation du diamètre de la canalisation d'alimentation), cette contrainte
limite fortement la zone d'écoulement homogène au sein de laquelle l'échantillonnage
peut être effectué. Dans ce cas, il est possible d'ajouter une cuve de tranquillisation
[GODILLOT, 1998 ; LAU ET LIU, 1993] et/ou de briser le « jet central » en forçant son
passage au travers d'une grille [VYMAZAL , 1988 ; KOSTEL et al., 1999] ou d'un filtre
NOWELL
100
[GODILLOT, 1998]. Enfin, l'extrémité du tuyau d'alimentation entrant dans le canal peut
être en forme de « T » et perforé [GODILLOT, 1998]. Il s'agit d'une « clarinette ». Par
ailleurs, les courbures des tuyaux d'alimentation doivent être limitées car elles
entraînent une accélération de la vitesse et une dissociation du flux. Une fois que le
« jet central » est brisé certains auteurs utilisent un déflecteur pour re-canaliser le flux
[REITER, 2001].
Les conditions de sortie du flux de la partie linéaire du canal sont moins
abordées. Si la chute d'eau n'est pas libre, les auteurs utilisent un clapet ou une barrière
ce qui permet d'ailleurs de contrôler la hauteur de lame d'eau dans le canal. Pour
NOWELL et JUMARS (1987), le meilleur système est une barrière à claire-voie (barrière
à lamelles).
Lors de l'écoulement d'un fluide sur une paroi solide, il existe une interaction
entre le liquide en mouvement et la paroi solide. Sous l'effet de la viscosité du fluide,
la vitesse d'écoulement à proximité de la frontière avec un autre milieu est proche de la
vitesse de cet autre milieu. Autrement dit, dans le cas d'un écoulement sur une surface
fixe, telle une paroi (bord ou fond du canal), la vitesse de l'eau à proximité de la paroi
est nulle puis elle augmente jusqu'à une valeur constante. Cette zone, appelée « couche
limite », se caractérise par une variation rapide de la vitesse selon un axe
perpendiculaire à la paroi (gradient de vitesse important). A l'extérieur de cette zone, le
gradient de vitesse est pratiquement nul. Les contraintes de cisaillement dans cette
couche sont fonction de la viscosité du fluide et de la rugosité de la paroi
[LENCASTRE, 2001].
De l'entrée du canal vers son aval, et de ses bords latéraux vers son centre,
l'épaisseur de la couche limite augmente avec la distance jusqu'à une valeur maximale
à partir de laquelle elle reste constante (Figure 7). Près du bord d'attaque, la couche
limite est toujours laminaire puis, après une certaine distance parcourue celle-ci peut
devenir turbulente. La limite de turbulence est caractérisée par une brusque
augmentation de l'épaisseur de la couche limite et du cisaillement. Le point de
transition est donné par le nombre de Reynolds de la couche limite (Rec). En cas de
régime turbulent dans la couche limite, les fluctuations propres à la turbulence tendent
graduellement vers zéro au voisinage immédiat de la paroi. Ainsi, sur une surface lisse,
il persiste toujours un film laminaire au voisinage de la paroi, celui-ci est également
connu sous le terme de sous-couche visqueuse (Figure 8).
101
Figure 7 . Développement d'une couche limite d'épaisseur δ [BLEVINS , 1992].
Légende : δ : épaisseur de la couche limite. u : vitesse au sein de la couche limite. U :
vitesse à l'extérieur de la couche limite.
Turbulent outlayer
Viscous sublayer
Laminaire
Transition
Turbulent
Figure 8 . Profil des vitesses dans la couche limite sur une surface lisse [LALLEMAND, 1975].
On ne détaillera pas ce point plus avant, mais il était nécessaire d'introduire
ces concepts car la couche limite conditionne fortement le micro-environnement du
périphyton. D'une part, les échanges entre le périphyton et la colonne d'eau se font via
cette couche limite par phénomène de diffusion [SAND-JENSEN, 1989]. L'accessibilité
aux éléments nutritifs et aux cellules présentes dans la colonne d'eau est ainsi fonction
de l'épaisseur de la couche limite, elle-même fonction de la vitesse d'écoulement dans
les canaux. Plus la couche limite est importante moins bien se fait la diffusion selon un
axe perpendiculaire à cette couche, c'est-à-dire de la colonne d'eau vers le périphyton.
L'augmentation de la vitesse peut réduire l'épaisseur de la sous-couche laminaire
[HORNER et WELCH, 1981 ; BOTHWELL, 1993]. D'autre part, la couche limite joue
également un rôle dans les possibilités de fixation ou d'arrachement des algues
diatomées (immigration/émigration), ce qui influe sur la structure de la communauté et
la dynamique de succession des espèces [HOFFMANN, 1993]. Ainsi, le taux
d'immigration des espèces algales est, entre autres, fonction de la taille des cellules et
de l'épaisseur de la couche limite. Ces facteurs suggèrent que la succession des espèces
est, au moins en partie, fonction de l'évolution des conditions hydrodynamiques à
proximité des substrats [REITER, 2001].
102
Pour ces différentes raisons, il importe de travailler dans une zone où la
couche limite est d'une épaisseur constante. Ce point est vérifié lorsque le régime est
établi, c'est-à-dire uniforme. Selon LENCASTRE (2001), un écoulement uniforme peut
être obtenu dans un canal rectiligne de pente et de section constantes à condition de se
placer suffisamment loin des extrémités amont et aval. Malheureusement, l'auteur ne
donne pas plus de précisions quant à l'estimation des distances minimales à respecter
en amont et en aval de la zone d'étude au sein de laquelle l'écoulement serait
homogène. PAULSSON et al. (2000) ont choisi d'insérer dans leurs canaux (aquarium
avec une alimentation continue) un système d'agitation afin de réduire la couche limite
qui se développe entre le périphyton et la colonne d'eau. Si les substrats sont
rapprochés, la couche limite déclenchée par chaque substrat finit par envahir
l'ensemble de la colonne d'eau, ce qui homogénéise l'écoulement.
Quant aux « effets de bords », ils résultent de la formation de tourbillons
engendrés à l'intersection des couches limites développées sur le fond et les parois du
canal. Ce phénomène existe également à l'intersection entre la couche limite de surface
(interface air/eau) et celle qui se développe sur le fond du canal si la profondeur de la
lame d'eau est faible. NOWELL et JUMARS (1987) conseillent de travailler dans des
canaux aussi larges que possible pour minimiser ces effets. Au minimum, ils suggèrent
de fixer un ratio « largeur/profondeur » supérieur à cinq et si possible voisin de dix
pour réduire ces effets. Ils conseillent également de limiter la zone de travail à 25% de
la largeur du canal. Selon CAQUET et al. (2000), la procédure d'échantillonnage mise en
place doit tenir compte de ces effets de bords.
Le biologiste ne possède pas toujours les moyens et la connaissance du
physicien pour déterminer une zone de travail au sein de laquelle l'écoulement est
uniforme. Aussi, nous évoquerons les techniques plus accessibles afin de procéder à
cette identification :
l'identification des zones de turbulence au moyen de particules fines et
d'un colorant ; cette technique est utilisée mais non décrite par REITER
(2001) ;
la caractérisation intégrée des caractéristiques du flux par l'utilisation
d'hémisphères de taille et de surface identiques mais de densités
différentes [STATZNER et MÜLLER, 1989 ; STATZNER et al., 1991 ; Photo
5 ; Photo 6].
103
Photo 5 . Hémisphères du laboratoire d'Ecologie Photo 6. Utilisation des hémisphères dans les
canaux du laboratoire.
des Eaux Douces, Université Lyon 1.
3.8
Lavage des canaux
Avant de conclure sur ce chapitre, nous souhaitons aborder le problème du
lavage des canaux car cet aspect est peu explicité dans la bibliographie. Il a pour
objectif l'élimination des organismes éventuellement fixés sur les parois ou dans les
tuyaux.
D'un point de vue biologique et chimique (adsorption), la qualité et la facilité
de cette opération sont fonction de la nature du matériau de construction des canaux.
Les canaux en verre (aquarium avec circulation d'eau) peuvent être lavés avec de
l'acide nitrique concentré [IVORRA et al., 2002]. Certains matériaux comme l'acier
inoxydable peuvent être nettoyés par brossage. Cependant, la présence de zones
inaccessibles, tels que les tuyaux de circulation d'eau, rend parfois cette opération
insuffisante. Dans ce cas, un traitement chimique doit être envisagé. L'injection d'un
mélange de désinfectant, d’algicide et d'eau de javel pendant 24h suivie de trois
lavages à l'eau facilite le détachement du biofilm résiduel ou, au minimum, le détruit
[FLUM et al., 1993].
D'un point de vue chimique, après nettoyage des canaux, une analyse
systématique de l'eau en sortie de canal peut permettre de vérifier la qualité du lavage.
104
4.
Synthèse
Le degré de réalisme des essais en canaux artificiels dépend de leur mode de
fonctionnement. Une synthèse des critères qui nous semble les plus déterminants est
proposée sur la figure ci-après (Figure 9).
Pour conclure ce chapitre, nous suggérons la lecture des articles de synthèses
relatifs à l'utilisation des rivières artificielles publiés par WARREN et DAVIS (1971),
SHRINER et GREGORY (1984), KOSINSKI (1989), LAMBERTI et STEINMAN (1993b) et
enfin, GUCKERT (1993).
SHRINER et GREGORY (1984), KOSINSKI (1989) et GUCKERT (1993) traitent de
l'utilisation des rivières artificielles en écotoxicologie. Les articles de WARREN et
DAVIS (1971) et de LAMBERTI et STEINMAN (1993b) portent principalement sur
l'utilisation des rivières artificielles en écologie.
105
nappe
mare
traitée
non traitée
filtrée
non filtrée
Réalisme et complexité
Milieu synthétique
Inoculum
Naturel
simplification et contrôle
Aucun
Partiel
Total
Renouvellement du
milieu d'essai
Figure 9. Rivières artificielles : entre réalisme et contrôle.
Laboratoire
Sous-serre
Eau du réseau
Extérieur (outdoor)
Intérieur
(indoor)
Eau "naturelle"
lac
riv ière
Nature du milieu d'essai
in situ (within stream)
Emplacement
laboratoire
milieu naturel
106
culture
mono-spécifique
culture
périphytique
suspension
périphytique
substrats
colonisés
Nature de l'ensemencement
PARTIE 2.
Etude expérimentale
La partie expérimentale de ce rapport se compose de trois chapitres où
sont successivement présentés :
les dispositifs expérimentaux (bio-essais et canaux artificiels)
conçus dans le cadre de ce travail, ainsi que les méthodes
biologiques et chimiques appliquées : chapitre 1 ;
les réponses de communautés périphytiques naturelles exposées à
différentes concentrations de l'effluent industriel dans des cosmes
statiques (bio-essais) : chapitre 2 ;
les réponses de communautés périphytiques de laboratoire
exposées à différentes concentrations de l'effluent industriel dans
des cosmes lotiques : chapitre 3.
Une synthèse des différents essais effectués (grille expérimentale) et
des caractéristiques chimiques et écotoxiques de l'effluent industriel testé est
proposée entre le premier chapitre relatif au "matériels et méthodes" et ceux
relatifs à la présentation des résultats.
107
Partie 2. Chapitre 1. Matériels et méthodes.
Chapitre 1.
Matériels et méthodes.
Dénombrement bactérien (DAPI)
Navicula lanceolata [DRUART, INRA de Thonon]
Achnanthes minutissima
[DRUART, INRA de Thonon]
109
Cette partie se compose de la description des dispositifs et des
protocoles expérimentaux définis. Il s'agit de tests d'écotoxicité menés en
conditions statiques, que nous appellerons « bio-essais », et de tests d'écotoxicité
menés en canaux artificiels. Les méthodes appliquées pour la mesure des effets
écotoxicologiques de l'effluent industriel sur le périphyton sont également
explicitées. Quant aux méthodes relatives aux analyses chimiques, seules les
références normatives sont indiquées.
Les paramètres biologiques suivis varient selon les campagnes d'essais
et selon le type d'essais. Pour cette raison, à la fin de cette partie, un tableau
synthétique illustre l'ensemble des expérimentations effectuées et exploitées dans
le cadre de ce travail. Les essais préliminaires ayant conduit à la mise au point
des bio-essais et des essais en canaux artificiels ne sont pas présentés.
Enfin, il est nécessaire de signaler que l'effluent testé provient d'un
échantillonnage unique réalisé par POLDEN et SOLVAY. Compte tenu des
quantités nécessaires, un stockage à 4°C n'a pas pu être envisagé. En
conséquence, l'effluent a été stocké dans deux cuves opaques extérieures de
6 m3 . L'évolution de l'effluent dans le temps a été contrôlée par POLDEN qui a
conclu à une évolution non significative, ceci en raison du caractère
essentiellement salin et minéral de l'effluent.
1.
Dispositifs et protocoles expérimentaux
1.1
Essais en conditions statiques : bio-essais
Des substrats artificiels sont placés en milieu naturel sur le site d’étude,
c'est-à-dire la Meurthe (54), et sont collectés après six semaines de colonisation.
Le périphyton est ensuite exposé à des concentrations variables en effluent dans
des flacons en verre d'une contenance de 150 mL. L'essai est réalisé dans des
conditions de température et de lumière contrôlées durant 14 jours. Le biofilm
est caractérisé avant et après exposition à l'effluent et des mesures
bihebdomadaires d'activités photosynthétiques sont effectuées pendant la période
d'essai.
1.1.1
Dispositif de collecte en milieu naturel
Ces essais sont effectués sur des communautés périphytiques colonisées
sur des substrats artificiels pour diminuer la variabilité naturelle et éliminer la
110
subjectivité des choix lors des opérations de collecte. Sachant que les supports
artificiels sont sujets au vandalisme et aux aléas hydrologiques, ces derniers ont
été placés dans un canal alimenté par la Meurthe à quelques kilomètres en amont
des rejets de l’usine de Dombasle. Cet emplacement est peu fréquenté, non
accessible au public et les variations de la hauteur d’eau sont moindres (20 cm
maximum). Ce choix évite les problèmes d'accessibilité aux berges, et
indirectement aux substrats lors des crues répétées du cours d'eau.
Le dispositif de collecte est conçu pour permettre un positionnement
vertical des substrats. La résistance et la durabilité de l'installation sont prévues
pour supporter un séjour d’une année dans l’eau sans dommage. En effet, les
substrats sont régulièrement collectés et remplacés mais le support principal est,
quant à lui, installé de manière permanente pendant la durée des
expérimentations.
Le dispositif est constitué de quatre séries de douze lames de verre. Les
lames (68*24*4 mm) ont une face sablée pour faciliter la colonisation du
périphyton ; chaque série de douze lames est encastrée dans deux rails en
aluminium [BRUNET et al., 2001] d’une section interne carrée de 4 mm et d’une
longueur de 33 cm, dimensions imposées par la taille de la glacière utilisée pour
le transport des lames colonisées jusqu’au laboratoire. Le maintien des lames de
verre est assuré par deux petites plaques en PVC de même épaisseur que les
lames comportant des encoches dans lesquelles viennent s’encastrer les deux
rails. L’ensemble «lames et rails» ainsi constitué est fixé sur une plaque en PCV
de 300*800*7 mm par des vis en acier inoxydable et des écrous à oreilles pour
éviter la rouille et faciliter les opérations de desserrage (Photo 7).
L’ensemble est immergé à 20 cm au-dessous de la surface de l’eau et au
centre du canal dont la largeur est égale à 7,5 mètres. Le dispositif n'est pas
équipé d'un flotteur, ce qui garantirait une hauteur d'eau constante au-dessus des
substrats [WATANABE, 1985], car les variations du niveau de l'eau dans le canal
sont rares. Néanmoins, le dispositif est contrôlé régulièrement et, si nécessaire,
un ajustement de la hauteur d'immersion est effectué. Enfin, l'installation est
telle que les substrats sont positionnés verticalement et parallèlement à
l'écoulement (Figure 10).
111
288 mm
Lame de verre (68*24*4 mm)
rails en aluminium
Plaque PVC pour le maintien des
lames
Photo 7. Dispositif de collecte sur substrats artificiels avant immersion.
Rive droite
Rive gauche
Figure 10. Dispositif de collecte sur substrats artificiels in situ.
[représentation J . C MARTINEZ, 2004]
1.1.2
Dispositif de laboratoire
Le dispositif comporte trente flacons en verre transparent ayant un
diamètre de 57 mm, une hauteur totale de 106 mm et une contenance de 150 mL
(Photo 8 ; Photo 9). Afin de pouvoir effectuer les mesures d'activités
photosynthétiques par dosage de l'oxygène dissous dans des conditions
hermétiques, il s’agit de flacons à col rodé ; ce matériel est classiquement utilisé
pour les mesures de DBO (Demande Biochimique en Oxygène). Les flacons sont
disposés sur deux plaques d’agitation immergeables équipées de quinze postes
chacune. L’ensemble est placé dans un bain thermostaté situé sous une rampe de
néons. Ceuc-ci se composent d’un tube fluorescent « lumière du jour »
(PRESTIFLUX TF P 58 JR/865) couplé à un tube spécial « plantes vertes »
(SYLVANIA GROLUX) fournissant une intensité lumineuse est de 8000 lux. la
112
photopériode est régulée par un système. Le spectre de ces néons est présenté
dans le chapitre relatif aux essais en canaux artificiels. Ces conditions d'éclairage
(intensité et qualité du spectre) respectent les prescriptions de la norme NFT95375 (1998) relative à la détermination de la toxicité chronique des eaux par
inhibition de la croissance de l'algue douce Pseudokircneriella subcapitata.
106 mm
Photo 8.
Dispositif expérimental. 30 flacons d'essai..
Photo 9. Flacon d'essai (150 mL).
1.1.3
Protocole expérimental
1.1.31 Choix des conditions expérimentales
La température ainsi que la photopériode fixées pendant les essais sont
fonction des conditions observées sur le terrain lors de la collecte des substrats
colonisés. Les milieux d'essai sont préparés par dilution de l'effluent testé dans
l'eau du milieu de collecte des substrats, c'est-à-dire l'eau de la Meurthe ; ils sont
renouvelés une fois par semaine. Le nombre de concentrations testées et le
nombre de réplicats par concentration dépendent du nombre de postes
disponibles, à savoir 30, et du nombre de réplicats minimum pour un traitement
statistique. Selon les essais, 5 à 6 concentrations en effluent comprises entre
0.4% et 70% (vol.) ont été testées. Des essais témoins (absence d'effluent) ont
systématiquement été effectués. En revanche, compte tenu du nombre limité de
postes, des essais blancs (absence de lames colonisées) n'ont pas été réalisés.
Ainsi, l'activité photosynthétique mesurée inclut aussi bien l'activité des
organismes en suspension dans le milieu d’essai que celle des organismes
périphytiques.
113
1.1.32 Déroulement des essais et mesure des effets écotoxicologiques
Les lames sont collectées avec les rails en aluminium ; l'ensemble est
disposé verticalement dans une glacière contenant l'eau du milieu naturel pour le
transport jusqu'au laboratoire (Photo 10). Une fois au laboratoire, les lames sont
extraites des rails et aléatoirement sélectionnées pour le lancement des bio-essais
(Photo 11). Elles sont introduites dans les flacons à DBO préalablement remplis
avec l'effluent à différentes dilutions dans l'eau de la Meurthe, à raison d'une
lame par flacon (Photo 9). Les lames sont placées verticalement, légèrement
inclinées, la surface colonisée orientée de manière à ce que le biofilm soit exposé
à la lumière. L'agitation permanente du milieu d'essai évite la formation d'un
gradient de concentrations.
Photo 10. Transport des lames colonisées
après prélèvement in situ.
Photo 11. Extraction des lames de leur
support.
La variabilité spatiale inter-lames colonisées est contrôlée par une
caractérisation initiale du biofilm. Le nombre de lames retenu pour cette
opération varie de 8 à 18 selon les essais.
Les mesures biologiques visant à évaluer l'écotoxicité potentielle de
l'effluent sont la biomasse totale, la biomasse algale et l'activité
photosynthétique. Cette dernière mesure étant « non destructive », elle est
effectuée durant l'essai à raison de deux fois par semaine.
En complément, les effets de l'effluent sur deux activités enzymatiques
hétérotrophe, la leucine aminopeptidase et la β-D-glucosidase, ont été évalués
sur une campagne d'essai.
D'un point de vue des caractéristiques physico-chimiques des milieux
d'essai, le pH et la conductivité ont été régulièrement contrôlés.
114
1.1.33 Synthèse des bio-essais
Au total, trois campagnes d'essai ont été effectuées en mai, juin et
décembre 2002. L'une d'entre elles fait l'objet du travail d'études approfondies de
L. MATRINGE (2002).
1.2
Essais en canaux artificiels
Une communauté périphytique colonisée en canaux artificiels est
exposée, au cours de sa phase exponentielle de croissance, à des concentrations
variables en effluent. Les essais sont effectués dans quatre canaux placés au sein
d'une pièce climatisée de 50 m2 .
L’influence de la concentration en effluent sur la structure et le
fonctionnement du périphyton est étudiée par prélèvement avant et après
exposition de substrats artificiels colonisés dans les canaux artificiels pendant
environ 23 jours. Les canaux sont ensemencés avec une suspension périphytique
prélevée dans un cours d'eau (l'Ain) par brossage de substrats naturels.
1.2.1
Critères de conception des canaux artificiels
La conception des canaux répond à des exigences de durabilité, de
fonctionnement et de qualité d'échantillonnage.
Les canaux sont prévus pour un fonctionnement en circuit fermé, semifermé ou ouvert. Les paramètres souhaités variables et contrôlables sont la pente,
la vitesse, le débit, la hauteur d'eau, la qualité de l'eau, l'intensité et la qualité de
l'éclairage et la photopériode. Le dimensionnement des canaux doit être tel qu'il
permet la réalisation future d'essais en présence de macro-invertébrés et/ou de
sédiment.
L'obtention d'une zone d'échantillonnage au sein de laquelle les
conditions d'écoulement sont identiques, ou pour le moins comparables, est
recherchée. L'existence d'une telle zone vise à faciliter, pour chaque temps de
prélèvement, la constitution d'un échantillon représentatif de la communauté
périphytique. Elle limite par ailleurs le risque d'une confusion entre les effets
recherchés, liés à l'effluent introduit ou à la durée de colonisation, et les effets
« parasites » liés à la variabilité des conditions d’écoulement au sein d'un même
canal.
115
A partir de ces critères, les décisions suivantes sont prises :
Les canaux ainsi que leurs supports sont en acier inoxydable
d'une haute qualité (316L) pour les parties en contact avec le
milieu d'essai et de qualité moyenne (304L) pour les structures
portantes. Lors de la construction des canaux, les pliages sont
préférés aux soudures car celles-ci dénaturent et sensibilisent le
matériau, notamment vis-à-vis des risques de corrosion qui sont
déjà fort élevés compte tenu de la concentration en chlorures dans
l'effluent. Quant aux soudures, elles sont préférablement
effectuées sur les parois extérieures et non intérieures de la pièce
usinée afin que la partie dénaturée du matériau ne soit pas en
contact avec le milieu d'essai. Enfin, sur les conseils du
constructeur, l’épaisseur du matériau est fixée à 20/10è.
Les canaux sont placés à l'intérieur afin d'opérer dans des
conditions partiellement contrôlées.
La forme en chenal droit est retenue car elle facilite l'obtention
d'un écoulement simple et permet un fonctionnement avec une recirculation du milieu d’essai totale, partielle ou nulle. Sachant
que nous fonctionnerons en circuit fermé, une pompe est
nécessaire.
La longueur du canal est un facteur favorable à l'obtention d'une
zone dans laquelle l'écoulement est homogène dans l'espace mais
le fait de travailler à l'intérieur limite la taille maximale des
canaux. La taille maximale de la partie linéaire du canal est fixée
à 4 mètres. Cette longueur permet de travailler en présence
d'invertébrés mais des aménagements spécifiques sont nécessaires
pour limiter les perturbations liées à la pompe et, plus
précisément, à l'entrée du fluide par un tuyau.
La largeur du canal doit être la plus importante possible afin de
limiter les « effets de bords ». Toutefois, comme nous souhaitons
que les canaux fonctionnent à des vitesses voisines de 40cm/s, il
convient de tenir compte de la puissance de la pompe qui assure
la re-circulation du milieu d'essai. Sachant que le prix d'achat
d'une pompe est en partie fonction de sa puissance, nous nous
limitons ici à une largeur de 40 cm.
Pour conclure sur ce point, nous insistons sur le fait que notre objectif
est de réduire une éventuelle hétérogénéité de colonisation des substrats et non
pas de concevoir un canal expérimental dont l'écoulement est parfaitement
maîtrisé. A ce titre, la prise en compte des conditions d'écoulement pour la
116
définition des canaux est empirique et repose essentiellement sur le savoir-faire
et les connaissances de différents experts en mécanique des fluides dont l'Institut
de Mécanique des Fluides de Toulouse (IMFT).
1.2.2
Description des canaux artificiels
Chaque canal se compose de trois modules indépendants et aisément
ajustables afin de faciliter les opérations de transport :
une partie linéaire ouverte, de section rectangulaire constante, la
veine d’étude : 4000 x 400 x 350 mm ;
une cuve située en extrémité amont de la veine d’étude qui joue le
rôle de cuve de tranquillisation du flux : 700 x 700 x 1250 mm ;
une cuve aval qui sert essentiellement à la remise en circulation
du fluide lorsque l’installation fonctionne en circuit semi-fermé
ou fermé : 1300 x 920 x 1240 mm.
Photo 13. Canaux vus du dessus.
Photo 12. Canal vu de profil.
Pour que les parois soient perpendiculaires au fond du canal sur toute sa
longueur, leur rigidité est renforcée par la constitution d'un rebord de 35 mm de
largeur. De même la partie linéaire du canal est consolidée et rigidifiée par
l'intermédiaire d'une structure portante composée de montants verticaux et
latéraux de section carrée (profilés creux 40 x 40 mm).
117
La structure portante de la veine d'étude est fixée sur des pieds (profilés
creux de 40 x 40 mm) au moyen de six tiges filetées ce qui permet un réglage de
l’inclinaison de la veine d’étude tant dans la longueur pour appliquer une pente
que dans la largeur pour corriger les irrégularités du sol. Dans les deux cas, le
réglage se fait avec un niveau à bulle.
La cuve de tranquillisation et la veine d’étude sont assemblées par
simple boulonnage ce qui facilite les opérations de montage et démontage.
L’étanchéité entre ces éléments est assurée par un joint en néoprène recouvert
d’une couche de silicone pour aquarium ; l’épaisseur du joint est suffisante pour
pouvoir incliner la veine d’étude d’environ un centimètre mais elle est
volontairement limitée pour ne pas créer de ressauts hydrauliques.
La forme et le dimensionnement de la cuve de tranquillisation ont été
définis dans le but de créer une zone intermédiaire pour « absorber » les
perturbations dues à l’entrée du fluide dans la cuve et de limiter celles liées à
l’entrée du fluide dans la veine d’étude. Ainsi, l’alimentation de la cuve se fait
par le fond et la jonction cuve/veine d’étude est assurée par un convergent
(entonnement) en forme d’ellipse (Photo 14, Photo 15) pour éviter un
changement de section brutal.
Photo 15. Entonnement vu du dessus.
Photo 14. Entonnement vu de profil.
Afin de fonctionner correctement et durablement, la pompe doit être
mise en charge du point de vue hydraulique. Cette charge correspond à une
hauteur de 1 mètre minimum dans la cuve d'alimentation de la pompe (nommée
cuve aval). Le volume total de cette cuve a par ailleurs été calculé de manière à
118
ce qu’elle puisse recevoir, lors de l’arrêt de l’installation, la totalité du volume
d’eau contenu dans la veine d’étude.
1.2.21 Equipement hydraulique des canaux
Un schéma de principe de fonctionnement des canaux est présenté cidessous (Figure 11).
La circulation d’eau se fait à l'intérieur de tuyaux flexibles en aspiration
de pompe (65 mm de diamètre) et rigides en refoulement (80 mm de diamètre).
Cette mixité est involontaire ; elle est due au remplacement d'une partie des
tuyaux flexibles qui se sont révélés trop fragiles. Ces tuyaux flexibles,
transparents à l'origine, sont opacifiés par des bâches en plastique noir pour
éviter la formation d'un biofilm dans le tuyau [FLUM et al., 1993]. La mise en
mouvement de l'eau et sa re-circulation sont assurées par une pompe en acier
inoxydable (GRUNDFOS, tri 400V) équipée de garniture en carbure afin de
permettre le passage, sans dommage, de petites particules minérales provenant
des opérations de brossage des cailloux lors de la collecte de la suspension de
périphyton. La pompe a été fixée au sol. Afin de limiter les vibrations, elle peut
également être montée sur une résine spéciale mais, en aucun cas, sur un support
en caoutchouc qui, contrairement à ce qu'on pourrait imaginer, amplifierait les
vibrations. Aucun système de protection visant à réduire les risques de colmatage
n’a été placé en aspiration de la pompe (crépine) afin de limiter les pertes de
charges. Enfin, des vannes de section (tout ou rien) en acier inoxydable sont
placées en amont et en aval de la pompe. En cas de panne, celle-ci peut donc être
aisément examinée et réparée sans qu'une vidange des canaux ne s'avère
nécessaire ce qui constitue un atout indéniable si un incident se produit en cours
d'essai.
119
Rampe de néons
Ecoulement
Veine détude
Cuve de
tranquillisation
Clapet
By-pass
Vanne de sectionnement
Cuve aval
Grille
Évacuation
Vanne de réglage
Evacuation/trop plein
Pompe à débit constant
Figure 11. Schéma d'un canal artificiel et de ses équipements.
Le débit entrant dans la veine d’étude est contrôlé par une vanne de
réglage en fonte placée en aval de la pompe et équipée d’une fiche pour la
lecture du débit. Associée à une pompe à débit constant, cette vanne permet un
réglage plus fin qu'une pompe à débit variable. Un clapet anti-retour, installé au
niveau de cette vanne, garantit le maintien d'une lame d’eau minimale (1 à 2 cm)
dans la veine d’étude en cas d’arrêt accidentel du dispositif ; le biofilm reste
ainsi immergé. Ce système évite également que les cuves amont et aval soient en
communication et limite ainsi les risques d’inondation lors de l’arrêt des canaux
(dus au principe des vases communicants). En refoulement de la pompe, un bypass permet de travailler à des débits plus faibles que ceux autorisés par la
pompe qui ne doit pas fonctionner à moins de 10% de son régime maximal.
La hauteur d’eau dans la veine d’étude est fixée au moyen d’un clapet à
l’extrémité aval dont l'inclinaison est réglée par un serre-câble. Ainsi, la vitesse
d’écoulement dans les canaux est déterminée par combinaison de la pente de la
veine d'étude, de l'inclinaison du clapet et du débit de la pompe. La pompe
utilisée ici est une pompe à débit constant.
La cuve de tranquillisation est équipée de deux séries de cornières
soudées sur les parois à 15 et 20 cm du fond. Ces cornières ont pour objectif de
supporter deux grilles perforées utilisées pour « briser » le jet central formé par
l’entrée du fluide dans la cuve et réduire ainsi les turbulences qui en découlent.
Nos essais ont été réalisés avec une grille unique placée à 15 cm de l'entrée du
flux (fond de la cuve). Cette grille est perforée avec des mailles rondes d’un
centimètre de diamètre et, pour augmenter son efficacité, une plaque en acier
120
inoxydable non perforée de 10 cm de diamètre est soudée en son centre, c'est-àdire sur la trajectoire du jet central.
L'utilisation d'un clapet placé en sortie de la veine d’étude permet par
ailleurs de limiter les turbulences, dans la partie aval de la veine d'étude, dues à
la sortie de l’eau. Celles-ci seraient en effet supérieures dans le cas d'une chute
libre de l'eau. Ce clapet est tel qu'il permet le maintien d'une lame d'eau
d'environ 1 à 2 cm en cas d'arrêt accidentel du fonctionnement des pompes sur
une courte durée.
Un point de vidange est installé sur chaque cuve. Dans le cas de la cuve
aval, il est situé sur une paroi latérale au plus près du sol et, dans le cas de la
cuve amont, il est situé en fond de cuve. Dans les deux cas, la vidange est
amorcée par l'ouverture de vannes de section et l'eau s'écoule dans des tuyaux
flexibles de 40 mm de diamètre. Les tuyaux des cuves amont sont amovibles
pour limiter l'encombrement. En cuve aval, le tuyau de vidange est maintenu
verticalement à une hauteur ajustable car il sert également de trop-plein lorsque
les canaux fonctionnent en circuit ouvert ou semi-fermé.
1.2.22 Eclairage des canaux
L’éclairage est assuré de manière artificielle par quatre rampes de néons
pour chaque canal. Ces tubes sont disposés parallèlement à l'écoulement deux à
deux. La qualité de l’éclairage est fonction de la nature des tubes fluorescents
utilisés et son intensité peut être ajustée dans une certaine limite par simple
réglage de la hauteur des néons.
Le réglage de la photopériode est assuré par une minuterie électronique.
1.2.3
Dispositifs connexes
1.2.31 Stockage de l'effluent
L'effluent étudié est stocké dans deux cuves cylindriques d’une capacité
totale de 12 m3 en polyéthylène haute densité de qualité alimentaire. Compte
tenu de la taille du local, elles ont dû être placées à l’extérieur. En revanche, une
cuve de même nature mais d’une capacité de 2 m3 est placée à l’intérieur et
permet ainsi un stockage intermédiaire et une « mise à température » de l'effluent
avant son injection.
La cuve intérieure est équipée d’une pompe (LOWARA 46m3 /h) en aval
de laquelle un compteur à eau (VEGAS S, 4 m3 /h max) permet de maîtriser et
d'évaluer les volumes d'effluent à injecter dans les canaux pour atteindre les
concentrations requises.
121
La capacité de la pompe ainsi que le diamètre du tuyau de vidange
(40 mm), permettent d’injecter l'effluent rapidement ce qui limite les
perturbations liées à l’arrêt du fonctionnement des canaux.
1.2.32 Climatisation de la salle d'expérimentation
La température du local est régulée par deux groupes frigorifiques
indépendants, ainsi en cas de panne de l’un d’entre eux, une climatisation
minimale reste assurée. La puissance frigorifique totale est de 11 000 watts. Les
deux systèmes de ventilation sont installés sur les deux murs opposés dans la
longueur de la pièce afin d’assurer une meilleure répartition de l’air refroidi.
Afin d’améliorer l'isolation de la pièce et de l'obscurcir, des panneaux en
polystyrène ont été placés sur chaque fenêtre. Ce mode d’isolation limite les
échanges thermiques avec l’extérieur mais ne permet pas de les éviter ; aussi, la
température intérieure obtenue grâce aux groupes frigorifiques reste tributaire de
la température extérieure.
Il est évident qu'une régulation de l'eau en circulation dans les canaux,
et non de l'air ambiant, aurait été préférable. Le coût d'une telle installation n'est
pas plus élevé mais dans le cas présent sa mise en place aurait considérablement
retardé le début des essais.
1.2.4
Choix des conditions expérimentales
1.2.41 Eclairage artificiel : qualité, intensité, photopériodisme
L'éclairage artificiel est assuré par des tubes fluorescents « spécial
plantes vertes » ( SYLVANIA GROLUX) qui ont des pics d'émission dans le rouge
(660 nm), le vert (550 nm) et le violet (440 nm). Ces tubes sont associés à des
tubes « lumière du jour » ( PRESTIFLUX TF P 58 JR/865) qui n'émettent pas dans le
rouge mais qui émettent dans le bleu (490 nm), le jaune (590 nm) et le orange
(610 nm). Cette association a pour objectif d'obtenir une distribution spectrale
plus large que celle obtenue avec un seul type de tubes fluorescents. En effet,
sachant qu'au cours de la journée la lumière naturelle varie tant dans son
intensité que dans sa distribution spectrale, il paraît difficile de la reproduire
artificiellement ; en revanche, tenter de couvrir un spectre complet peut être
pertinent. La norme NFT95-375 (1998) relative à la détermination de la toxicité
chronique des eaux par inhibition de la croissance de l'algue douce
Pseudokircneriella subcapitata préconise un spectre allant de 400 à 700 nm.
Des mesures effectuées par le Laboratoire des Sciences de l'Habitat de
l'ENTPE de Vaulx-en-Velin ont permis d'établir le spectre utilisé avec précision
122
(Figure 12). Les résultats sont exprimés en Watt par stéradian par mètre carré
(W/Sr/m2 ).
0,3
0,25
0,2
0,15
0,1
0,05
0
350 370 390 410 430 450 470 490 510 530 550 570 590 610 630 650 670 690 710 730 750 770 790
Figure 12. Spectre des néons en radiance (W/Sr/m 2) en fonction de la longueur d'onde.
L’intensité lumineuse est réduite de 12000 à 8000 Lux afin de travailler
à une intensité lumineuse comprise dans la gamme préconisée par la norme
NFT95-375 (1998) précédemment citée. La réduction de l'intensité lumineuse se
fait par ajout d'un film en papier blanc sur les néons qui, après vérification, ne
modifie pas le spectre. Le papier est par ailleurs placé au centre du néon de
manière à limiter les différences d’intensité existant entre le centre et les
extrémités des tubes fluorescents.
La photopériode est définie est de 16/8, soit 16 heures de lumière et 8h
d'obscurité.
1.2.42 Température
La température de l'air ambiant du local d'expérimentation est réglée en
fonction de la saison dans les limites techniques des groupes froids exposées cidessus. Concrètement, elle varie de 18°C à 21°C selon les saisons (18°C en hiver
et 21°C en été).
123
1.2.43 Nature du milieu d’essai et renouvellement
Les essais sont conduits dans l’eau du réseau urbain déchlorée pendant
24h par simple brassage (circulation dans les canaux) puis enrichie en nitrates
sous forme de KNO3 , en phosphates sous forme de KH 2 PO4 et en silice sous
forme de SiO2 ,Na2 O,5H2 O. Cet enrichissement correspond à un apport de 3 mg/L
de nitrates, de 0.8 mg/L de phosphates et de 7 mg/L de silice. Il a pour objectif
de favoriser le développement du biofilm. Dans le cadre de nos essais,
l'enrichissement est apporté en une seule fois lors de l'ensemencement. Il aurait
été préférable, mais plus complexe à mettre en oeuvre, de procéder à un
enrichissement continu visant à maintenir une concentration minimale en
substances nutritives.
Le milieu n’est pas renouvelé, seules les pertes par évaporation sont
quotidiennement compensées par ajout d’eau du réseau urbain préalablement
déchlorée par simple stockage à l’air. Les pertes par évaporation sont de l’ordre
de dix litres par jour et par canal.
1.2.44 Fonctionnement des canaux
Dans le cadre de nos travaux les canaux fonctionnent en circuit fermé.
La pente est fixée à un millième pour compenser les pertes de charges (IMFT,
communication personnelle). La vitesse d'écoulement est fixée à 30 cm/s. La
hauteur d'eau est fixée à 8 cm.
1.2.45 Nature et positionnement des substrats
Les substrats artificiels utilisés sont des lames de verre (7.5x2.5 cm)
avec une face sablée pour une meilleure adhésion du biofilm. Ils sont placés sur
le fond du canal, côte à côte, dans une zone d'échantillonnage définie selon les
profils de vitesse au fond du canal. L'établissement de ces profils montre que la
vitesse est plus homogène à partir de 240 cm, distance mesurée à partir du début
de la partie linéaire du canal.
Ils sont organisés selon 17 rangées (largeur) et 12 colonnes (longueur),
ce qui correspond à un total de 204 lames soit une surface de colonisation de
0.38 m2 . Les substrats occupent toute la largeur du canal et une longueur de
90 cm qui correspond à une zone de vitesses constantes. Lors des premiers essais
de colonisation, des plaques de verre de même épaisseur que les lames ont été
placées en amont et en aval de celles-ci pour une meilleure homogénéisation de
l'écoulement dans la zone d'échantillonnage [LAU et LIU, 1993]. Cette approche
a dû être abandonnée pour des raisons de sécurité (casses et coupures) et les
plaques ont par la suite été remplacées par des carreaux de céramique non traités
de même épaisseur. Du point de vue hydraulique, cette seconde solution est
124
moins satisfaisante mais du point de vue biologique, il s'avère que les carreaux
se colonisent plus rapidement et plus abondamment que le verre du fait de leur
rugosité supérieure (meilleure adhésion du biofilm). Ils servent ainsi d'inoculum
pour les lames de verre. Les photographies présentées ci-dessous (Photo 16,
Photo 17 ), prises le même jour dans le même canal, illustrent bien cette
différence de colonisation entre les substrats en verre et en céramique.
Photo 16 . Colonisation des lames.
1.2.5
Photo 17 . Colonisation des carreaux.
Déroulement des essais
Les essais durent environ cinq semaines, soit trois semaines de
colonisation en « milieu non pollué » et deux semaines d’exposition à l'effluent.
Ils se déroulent selon les étapes suivantes :
remplissage des canaux avec l'eau du réseau et positionnement
des substrats (4h) ;
mise en route des canaux pour permettre l'évaporation du chlore
par brassage de l'eau (24h) ;
enrichissement de l'eau des canaux par apport d'azote, de
phosphates et de silice ;
collecte de l'inoculum et répartition de la suspension périphytique
en 4 lots homogènes puis ensemencement des canaux (6 à 8h) ;
colonisation des substrats artificiels (environ 23 jours) ;
injection de l'effluent (1/4h maximum) ;
exposition à l'effluent (2 semaines) ;
arrêt, vidange et lavage des canaux (8h) ;
lavage des substrats (4h).
125
Des substrats colonisés sont prélevés pour analyses à intervalles
variables dès le 17 e jour de colonisation jusqu’à la fin de l’essai. Les opérations
de prélèvements durent environ 2h. Le biofilm est immédiatement caractérisé
vis-à-vis de l'intensité des activités enzymatiques. La détermination des autres
paramètres se fait ultérieurement sur échantillons congelés ou formolés. Le
dosage de la chlorophylle-a et l'analyse par PCR-DGGE sont effectuées sur des
échantillons congelés, le dénombrement bactérien et la détermination
taxonomique algale sur des échantillons formolés.
1.2.51 Remplissage des canaux et positionnement des substrats
La climatisation de la pièce expérimentale est mise en route 24h avant
le lancement des essais. Les cuves amont et aval des canaux sont remplies avec
l’eau du réseau urbain à l’aide d’une lance à incendie.
Une fois les cuves remplies et les substrats introduits, les pompes sont
mises en route et le volume d'eau est ajusté pour que la hauteur d’eau dans
chacune des cuves aval soit de 115 cm lorsque les canaux fonctionnent, ce qui
représente un volume total de 2 m3 environ. Les substrats artificiels sont disposés
dans la zone d’échantillonnage des canaux.
Les canaux sont mis en route pendant 24h pour permettre l’évaporation
du chlore.
1.2.52 Ensemencement des canaux
L’ensemencement des canaux est effectué par ajout d’une suspension de
périphyton obtenue par brossage de cailloux collectés dans l’Ain au niveau de la
station de Port Galland. Cette station est retenue car elle est considérée comme
une station de référence par les Agences de l'Eau [CANIVET, 2001].
Des galets de tailles et de formes variables sont aléatoirement collectés
dans différents faciès du cours d’eau dans la limite de leur accessibilité. D'une
campagne à l'autre, les zones de collecte sont inchangées. Les galets sont brossés
dans un seau contenant l’eau de la rivière avec des brosses à ongles à poils
« souples ». La suspension ainsi obtenue est successivement stockée dans des
bidons maintenus dans le cours d’eau pendant les opérations de collecte pour
limiter les écarts de température. Au laboratoire, les différentes solutions sont
regroupées (15 litres environ) dans un bidon unique pour agitation et constitution
de quatre lots homogènes destinés à l’ensemencement des quatre canaux. Le
sous-échantillonnage se fait par prélèvements fractionnés (250 mL maximum) et
alternés.
Il est difficile de définir le nombre de galets nécessaires à
l’ensemencement des canaux car celui-ci est fonction de la biomasse fixée aux
substrats, laquelle dépend essentiellement du statut trophique du cours d’eau, des
126
conditions hydrauliques, et de la saison. Dans le cadre de ces essais, un apport
minimum en chlorophylle-a de 10 µg par litre d’eau dans le canal a été fixé suite
aux essais préliminaires de colonisation où des teneurs probablement trop faibles
(2 à 5 µg/l) en chlorophylle-a n'avaient pas permis une colonisation des
substrats. Ainsi, l’ensemencement des canaux a parfois été répété jusqu'à
atteindre cette valeur (cumulée). En revanche, aucune limite supérieure de
concentration en chlorophylle-a n'a été fixée
1.2.53 Injection de l'effluent
L'influent est injecté au 22e jour de colonisation. Pour cette opération,
le volume à introduire dans les canaux est calculé à partir de la concentration en
effluent souhaitée et du volume total en circulation dans les canaux lorsque la
hauteur d’eau en cuve aval est égale à 115 cm. La variation de hauteur d’eau en
cuve aval correspondant au volume de l'effluent à ajouter est calculée puis les
canaux sont vidangés de cette hauteur et remplis à 115 cm avec l'effluent.
Si la vidange entraîne une hauteur d’eau inférieure à 90 cm en cuve
aval, les pompes doivent être arrêtées pendant cette opération, mais une lame
d’eau d’environ 1 à 2 cm est cependant conservée dans la veine d’étude. Le
biofilm reste donc immergé.
1.2.54 Echantillonnage des substrats colonisés
Dans le cadre de cette étude, un prélèvement aléatoire dans la zone
d'échantillonnage qui a été préalablement déterminée est retenu. Les lames des
deux rangées situées à chaque extrémité (amont/aval) et sur chaque bord (rive
droite/rive gauche) ne sont pas prises en compte dans le tirage au sort car elles
ne sont visiblement pas soumises aux mêmes conditions d'écoulement. Le même
tirage au sort, effectué via l'outil proposé par le logiciel Excel (Office 2000), est
appliqué lors de chaque campagne d'essai. A chaque temps de prélèvement et
pour chaque canal, 15 lames regroupées en 5 échantillons de 3 lames sont
collectées. Le choix des lames constituant un échantillon est lui aussi aléatoire et
identique d'une campagne d'essai à l'autre. Un échantillon représente une surface
colonisée d'environ 56 cm2 et les cinq échantillons analysés par canal
correspondent à une surface d'environ 281 cm2 . A titre indicatif, la norme
relative à la détermination de l'indice biologique diatomées (NF T 90-354, juin
2000) recommande d'échantillonner une surface de l'ordre de 100 cm2 .
Le biofilm des trois lames constituant un échantillon est retiré des
substrats par brossage avec une brosse à dents dans 100 mL d'eau des canaux
correspondant.
Les prélèvements sont systématiquement effectués à la même heure,
soit à 7h le matin dans le cadre de nos recherches.
127
1.2.56 Vidange et lavage des canaux et des substrats artificiels
La vidange des canaux se fait par gravité. Quant au lavage, il s'agit
d'une opération plus délicate qui doit conduire à l'élimination totale du polluant
et du biofilm afin de ne pas contaminer les essais suivants. L'élimination
complète des organismes est sans nul doute le point le plus délicat dans la
mesure où ceux-ci peuvent se fixer dans des zones non accessibles, telles que les
canalisations
Le lavage des canaux est fait par brossage sous un jet d'eau de forte
pression (lance à incendie) avec des ajouts ponctuels d'acide nitrique faiblement
concentré pour retirer les dépôts de calcaire dans la veine d'étude. Dans le cas
présent, sur les trois campagnes menées en présence de l'effluent, l'élimination
du polluant a été vérifiée par une mesure de conductivité uniquement pour la
dernière campagne. Cette correction a été apportée suite à l'exploitation des
analyses chimiques de la deuxième campagne qui montrait une teneur en
chlorures supérieure à la concentration normalement observée dans l'eau du
réseau (93 à 184 mg/L de chlorures selon les canaux au lieu d'environ 12 mg/L).
Les substrats artificiels sont lavés à l’acide sulfo-chromique, acide
classiquement utilisé pour le nettoyage de la verrerie de laboratoire, et rincés
abondamment avant d'être ré-utilisés.
1.2.57 Analyses physico-chimiques
Des mesures de pH, conductivité et température sont effectuées à
différents intervalles de temps dans la colonne d'eau. Des échantillons d'eau sont
par ailleurs prélevés pour un dosage du carbone total et l'analyse de divers
anions et cations. Les méthodes analytiques sont précisées plus loin.
1.2.58 Analyses biologiques
Les analyses biologiques effectuées sont clairement exposées dans la
partie suivante relative à la mesure des effets écotoxicologiques. Celles-ci
portent sur une estimation :
des paramètres globaux de structure : biomasse totale et algale,
de l'intensité des activités enzymatiques leucine aminopeptidase
et β-D-glucosidase,
de la composition et de la structure de la communauté
bactérienne.
128
Les essais menés en présence de l'effluent ont fait l'objet de trois
campagnes :
août - septembre 2002 : 3 canaux « test » (10, 25 et 50%
d'effluent) et un canal « témoin »,
septembre-octobre 2002 : 2 canaux « test » (25%) et deux canaux
« témoin »,
octobre-décembre 2002 : 2 canaux « test » (10%) et deux canaux
« témoin ».
Des mesures complémentaires ont également été effectuées lors des
deux premières campagnes. La diversité pigmentaire a été évaluée dans le cadre
de la première campagne et le dénombrement bactérien a été effectué pour les
deux premières campagnes.
129
1.2.59 Déroulement synthétique des essais en canaux artificiels
T0
Mise en route des canaux et positionnement des substrats
T1
Enrichissement (N, P, K, Si) et ensemencement
T17
T20
Prélèvement des substrats
(5 lots de 3 lames)
T23
Injection de l'effluent
T24
T30
(5 lots de 3 lames)
T34
Collecte du biofilm dans l'eau des canaux
(brosse à dent)
Jours d’essai
Ho mogénéisation des suspensions
(mixeur)
Bio masse
totale
Chlorophylle-a
Dénombrement
(1)
bactérien
Activités enzymatiques
hétérotrophes
Constitution d'un échantillon
moyen par canal
Diversité des diatomées
(2)
Diversité p ig mentaire
Diversité de la
communauté bactérienne
(2)
Figure 13. Déroulement des essais en canaux artificiels et variables biologiques mesurées.
130
2.
Mesure des effets sur le périphyton
On l’a vu, les paramètres biologiques ont été choisis en fonction de leur
signification écologique et de la maîtrise des protocoles de mesure.
2.1
Préparation des échantillons
A l'exception de l'évaluation de l'activité photosynthétique, les analyses
présentées ci-dessous sont effectuées à partir d'une suspension du périphyton
testé. Cette suspension est obtenue par brossage des substrats dans l'eau
provenant du milieu où ils ont été prélevés pour être analysés.
En ce qui concerne les bio-essais, il s'agit de l'eau de la Meurthe
contenant des concentrations variables en effluent ; pour les essais en canaux
artificiels, il s'agit de l'eau des canaux. Le brossage du biofilm se fait
directement dans le flacon d'essai.
Dans le cas des essais en canaux artificiels, les lames colonisées sont
prélevées et le brossage du biofilm se fait dans des flacons en polyéthylène de
180 mL contenant 100 mL d'eau du canal. Les suspensions sont homogénéisées à
l'ultra-turax pendant 1 minute (Bioblock) [GENTER, 1995] et conservées dans une
glacière. Certaines analyses se font immédiatement alors que d'autres sont
effectuées ultérieurement sur des aliquots de la suspension périphytique formolés
ou sur des sous-échantillons de biofilm congelés (-80°C).
2.2
Mesure des effets sur la structure globale des biofilms
2.2.1
Estimation de la biomasse totale
Dans le cas présent, la biomasse totale est estimée par mesure de la
teneur en matière organique ; elle-même est évaluée par détermination de la
masse sèche puis de la masse minérale. Cette estimation ne concerne pas
seulement la matière organique vivante ; elle inclut la nécromasse et tout autre
dépôt de matière organique provenant d’apports allochtones ou autochtones.
Un aliquot de la suspension périphytique obtenue par brossage des
lames dans l’eau de leur milieu d'essai est filtré sous dépression (pompe à vide)
sur un filtre Watman GF/C (porosité : 1,2 µm). Les filtres utilisés sont
131
préalablement séchés et leur masse sèche déterminée. En revanche, leur masse
sans cendre n'a pas été déterminée. Le volume filtré est variable selon la densité
de la solution périphytique mais il est compris entre 10 et 15 mL. Afin de
prélever un aliquot le plus représentatif possible de la totalité de la solution
périphytique, celui-ci est constitué de trois prises successives et chacune d'elles
est précédée d’une homogénéisation de la suspension par agitation manuelle.
Dans le même état d’esprit, le volume maximal filtrable sans colmatage du filtre
est recherché.
La mesure de la masse sèche est effectuée par pesage après séchage du
filtre à 105°C pendant 24h et refroidissement en dessiccateur sous vide pendant
2h au minimum. La mesure de la masse minérale se fait de la même manière
mais après calcination à 480°C dans un four à moufles pendant 2h. Les pesées
sont effectuées sur une balance pour analyses (METTLER AE 240).
La biomasse sèche totale est calculée par soustraction de la masse
minérale obtenue après calcination à la masse sèche totale. Les résultats sont
exprimés en mg/cm2 .
2.2.2
Estimation de la biomasse algale
La biomasse algale est estimée par spectrophotométrie selon la méthode
de SCOR-UNESCO avec une correction par rapport aux phéopigments (forme
dégradée de la chlorophylle) décrite dans la norme NFT90-117 (décembre 1999)
relative au dosage de la chlorophylle-a et d’un indice phéopigments.
Comme précédemment, un aliquot de 10 à 15 mL est prélevé dans la
solution périphytique et filtré sur un filtre WHATMAN GF/C (porosité : 1,2 µm)
de 47 mm de diamètre sous une dépression légère afin de limiter l’éclatement des
cellules et la dégradation de la chlorophylle. L’extraction de la chlorophylle se
fait dans de l’acétone pour analyses, diluée à 90% avec de l’eau distillée, à
l’obscurité et à 4°C pendant 4h après broyage manuel du filtre à l’aide d’une tige
en verre.
En fin d’extraction, une centrifugation est effectuée pendant 20 minutes
à 4000 rpm (2540 g) à 4°C et la chlorophylle contenue dans le surnageant est
dosé par spectrophotométrie (uvikon 930, kontron). Notons que l’extraction de la
chlorophylle est effectuée dans les tubes à centrifuger afin de limiter les
transvasements et qu’un témoin négatif (acétone seule) est ajouté pour vérifier
l’absence de pertes par évaporation.
Les résultats sont exprimés par unité de surface (µg/cm2 ) ou par unité
de biomasse (µg chloro-a/mg biomasse sèche).
132
2.2.3
Estimation de l'abondance bactérienne
2.2.31 Principe de la mesure
L'abondance bactérienne totale est estimée par comptage direct en
microscopie en épifluorescence après une dilution adéquate de l'échantillon et
une coloration des cellules au DAPI (4-6 diamidino 2 phénylindol). Celui-ci
forme un complexe avec l'ADN contenu dans le noyau, les chloroplastes et les
mitochondries des cellules, vivantes ou mortes, présentes dans l'échantillon.
Dans le cas d'une solution périphytique, les bactéries se distinguent aisément des
algues ou champignons par leur taille nettement inférieure.
Le complexe ADN-DAPI devient fluorescent lorsqu'il est excité par une
lumière de 365 nm ; il adopte une couleur bleue à une longueur d'onde
supérieure ou égale à 390 nm. Lorsque la matière non vivante est marquée en
dépit de la spécificité du colorant, celle-ci apparaît de couleur jaune ce qui
permet de la différentier des bactéries [PORTER et FEIG, 1980].
Le nombre minimum de bactéries par champs microscopiques, ainsi que
le nombre de champs à prendre en considération sont fixés. Après lecture de la
lame, le nombre de bactéries comptées est extrapolé au nombre total de bactéries
sur le filtre et, enfin, au nombre de bactéries par unité de masse ou de surface de
périphyton.
2.2.32 Protocole
Trois réplicats (4 mL) de chaque suspension périphytique sont prélevés
et fixés avec 1 mL de formaldéhyde à 30% (v:v), ce qui permet un stockage de
plusieurs mois à 4°C dans l'obscurité. Une solution dispersante de pyrophosphate
de sodium (0,01 mol/l) est ajoutée pour compléter l’action de la sonication
ultérieurement effectuée [MERMILLOD-BLONDIN et al., 2001].
Lors des analyses, une solution de fluorochrome (DAPI, SIGMA) est
préparée par dilution du réactif dans de l'eau distillée puis filtrée à 0,22 µm. Elle
est conservée à l'obscurité et à 4°C pendant un maximum de trois semaines.
Les échantillons stockés sont passés au vortex environ deux minutes
pour assurer une bonne homogénéisation des suspensions préalablement aux
opérations de sous-échantillonnage en vue des analyses. Un aliquot de 0,1 mL
est prélevé et dilué dans l'eau du milieu d'essai filtrée à 0,22 µm (filtres GS,
Millipore) et autoclavée (120°C, 20 min) pour un volume final de 5 mL. Une
sonication des solutions (bac à ultra-sons, Selecta, 40 kHz, 10 min) est ensuite
effectuée pour détruire une partie des agrégats formés, ce qui revient notamment
à détacher les bactéries fixées aux particules minérales ou organiques. Ce
133
traitement limite les risques de sous-estimation de l’effectif bactérien lors du
comptage.
Un volume de la solution de DAPI est ajouté pour obtenir une
concentration finale de 2 µg/mL. L'ensemble est placé à l'obscurité et à
température ambiante pendant 10 minutes. Les échantillons sont ensuite filtrés
sur un filtre noir non fluorescent (filtre GTBP, Millipore) d'une porosité de
0,2 µm. La filtration est réalisée sous un vide réduit (810 mbar) pour une
meilleure répartition des cellules sur le filtre. Pour la même raison, le filtre est
placé sur un second filtre d'une porosité de 1,2 µm (Whatman, GF/C). Une légère
humidification de celui-ci améliore par ailleurs la stabilité, et indirectement la
manipulation du filtre GTBP [PORTER et FEIG, 1980]. L'appareil de filtration
multi-postes (Millipore) est entièrement opaque et équipé de bouchon ce qui
permet d'éviter toute exposition à la lumière. Le montage des lames est ensuite
effectué en chambre noire et les lames sont ensuite stockées à l'obscurité et à 4°C
pendant 24h au maximum.
Le comptage se fait en microscopie à épifluorescence au grossissement
X 1000. Le microscope (Zeiss Axioskop) est équipé d’un filtre d’excitation de
365 nm, d’un filtre d'émission de 420 nm et d’une lampe à mercure HBO de
50W. Le dénombrement s'effectue à l'aide d'une grille de comptage montée sur
l'un des occulaires. Elle se compose de 10 rangées et de 10 colonnes définissant
un « champ ». Environ 20 à 50 cellules bactériennes sont comptées par champ ;
30 champs d'une surface de 15 x 10-3 mm2 sont aléatoirement sélectionnés et
analysés, ce qui revient à compter plus de 600 bactéries par lames
[GARABETIAN et al., 1999].
Pour information, la durée d'incubation est ici fixée à 10 minutes pour
faciliter les manipulations, mais PORTER et FEIG (1980) ont estimé la durée
minimale d'incubation à 5 minutes. A partir des données issues de la
bibliographie, deux concentrations finales de DAPI ont été testées : 0,2 µg/mL,
2 µg/mL. La concentration intermédiaire (2 µg/mL) s'est avérée être un bon
compromis entre la coloration non souhaitée des particules et la visibilité des
bactéries. La concentration supérieure marque trop la matière inorganique, ce qui
est également observé par SOBCZAK et BURTON (1996), alors que la concentration
inférieure est insuffisante pour la visualisation des bactéries.
Les résultats sont exprimés par unité de surface (nombre de
cellules/cm2 ) ou par unité de biomasse sèche.
134
2.3.
Mesure des effets sur la composition des communautés
2.3.1
Composition de la communauté bactérienne par DGGE
La structure de la communauté eubactérienne est abordée par
établissement d’empreintes génétiques obtenues sur un gel d’électrophorèse
contenant un gradient de substances dénaturantes (DGGE).
2.3.12 Extraction et précipitation de l'ADN
Une suspension de périphyton de 50 mL est décongelée par immersion
dans un bain-marie à 20°C pendant 10 minutes. Après homogénéisation manuelle
de la suspension, un aliquot de 15 mL est prélevé et centrifugé à 4°C et à
9500 rpm soit 8300g pendant 20 minutes. Le surnageant est retiré à l'aide d'une
micropipette et le culot est transféré dans un microtube stérile de 1,5 mL pour
une nouvelle centrifugation à 4°C et 15300 rpm soit 13367g pendant 10 minutes.
Le surnageant est retiré de la même manière que précédemment et le culot est
conservé à -80°C.
L'extraction de l'ADN a été effectuée avec le kit d'extraction DNeasyTM
Plant Mini Kit for DNA isolation plant tissue selon le protocole du fabricant
(QIAGEN S.A., novembre 1999). Seule la première étape, ayant pour objectif
l'éclatement des cellules, a été légèrement modifiée. Le microtube contenant
l'échantillon congelé est plongé dans un bain à 65°C pendant 5 minutes et
immédiatement recongelé à -80°C pendant 5 minutes. L'échantillon congelé est
ensuite broyé manuellement avec un piston en plastique stérile de la largeur du
microtube. Les étapes suivantes sont effectuées conformément au protocole du
kit d'extraction. Elles comprennent la lyse enzymatique et chimique des cellules,
la déprotéinisation et, enfin, l'extraction des acides nucléiques.
Une fois l'ADN extrait, celui-ci est concentré par précipitation dans
l'éthanol absolu froid (2 volumes d'éthanol pour 1 volume de solution d'ADN) en
présence d'acétate de sodium (0,1 volume d'une solution 3M pour 1 volume de
solution d'ADN) pendant 8h. Après une séparation liquide/solide par
centrifugation (14000 rpm soit 12232g, 4°C, 30 mn), le culot est lavé avec
300 µL d'éthanol à 80% (v:v). Une nouvelle centrifugation de 10 minutes dans
les mêmes conditions est effectuée. Le surnageant est retiré et le culot est séché
au speedvacuum (Speed vac, SAVANT) pendant une heure afin d'éliminer toutes
traces de solvant.
135
Enfin, l'ADN est conservé sous forme dissoute par redissolution dans
30 µL de tampon TE (Tris-HCl 10 mM, EDTA 1mM, pH8) pendant 30 minutes à
37°C. La solution est ainsi stockée à -80°C.
2.3.13 Détermination de la pureté de l'ADN extrait et dosage
L'ADN ayant une capacité d'absorbance à une longueur d'onde 260 nm,
son dosage se fait par densité optique au spectrophotomètre (Genequant,
Pharmacia Biotech). Les échantillons dosés sont préalablement dilués, si
nécessaire, avec de l'eau distillée stérile (qualité biologie moléculaire, Eurobio)
pour que l'absorbance soit comprise entre 0,1 et 1 qui correspond au domaine de
linéarité de l'appareil. La concentration en ADN est calculée à partir de la
relation : « 1 unité de A260 = 50 µg/mL d'ADN double brin ».
La pureté de l'ADN extrait est également évaluée au spectrophotomètre
par détermination du ratio de l'absorbance à 260 nm et de l'absorbance à 280 nm
(absorbance maximale des protéines). Un ratio compris entre 1,7 et 2 correspond
à une pureté optimale.
2.3.14 Choix des amorces et amplification PCR
L'amplification est effectuée par PCR (réaction de polymérisation en
chaîne) à partir d'une solution d'ADN diluée à 30 ng/µL. Cette concentration de
travail est obtenue par dilution des solutions mère d'ADN avec de l'eau distillée
stérile (Eurobio).
Le choix des amorces s’est porté sur le couple 358f-GC et 907rM
précédemment testé par SCHAUER et al. (2003). L'amorce 358f-GC est spécifique
des eubactéries et possède une séquence riche en GC de 40 paires de bases
conformément aux recommandations de MUYZER et al. (1993). L'amorce 907rM
est une amorce universelle constituée par un mélange équimolaire des amorces
907rA et 907rC (équivalente à l’amorce 907r). L’amorce 907r initialement
définie est fréquemment utilisée mais elle apparaît moins adaptée à
l’amplification des γ-protéobactéries du fait d’un mésappariement [SCHÄFER
et al., 2001]. L’amorce 907rA est a contrario exclusivement adaptée à
l’amplification des γ-protéobactéries. Ainsi, dans le cas d’un mélange complexe
et inconnu, l’utilisation de l’amorce 907rM dite « dégénérée » parce qu’elle
résulte d’un mélange d’amorces est préférable car moins sélective. Le fragment
amplifié est d'environ 550 paires de bases.
136
Les séquences de ces amorces sont présentées dans le tableau cidessous (Tableau 1).
Amorces
Séquences (5-3')
Références
358f-GC CGCCCGCCGCGCCCCGCGCCCGTCCCGCCG MUYZER et al., 1995
SCHAUER et al , 2003
CCCCCG CCCG CCTACGGGAGGCAGCAG
CCG TCA ATT C(M)T TTG AGT TT (1)
907rM
et al., 1998
SCHAUER et al , 2003
MUYZER
Tableau 1. Séquences du couple d'amorces utilisées.
(1)
M signifie qu’à cette position 50% des brins ont une base Cytosine et 50% des brins
une base Adénine
Le mélange PCR est constitué dans la glace par ajouts successifs des
réactifs dont la nature et la concentration finale sont indiquées dans le tableau
suivant (Tableau 2).
Il s’agit principalement des amorces et du mélange des quatre
désoxyribonucléotides constitutifs de l'ADN et de l’ADN polymérase. Celle-ci
est ajoutée en dernier pour éviter toute amplification non spécifique. Une fois le
mélange terminé, 1 µL de la solution d'ADN matriciel à amplifier (30 ng/µL) est
ajouté, ce qui conduit à un volume final par échantillon de 50µL.
Composés
Références
Volume/
échantillon (µL)
Eau stérile
Eurobio
28.75
Tampon 10X
Eurobio
5
Eurobio, 50 mM
1.5
1.5 mM
Pharmacia Biotech, 200 nM
3
120 µM chacun
Amorce 358F-GC
Q.BIOgene, 12,5 µmol
4
1 µM
Amorce 907RM
Q.BIOgene, 12,5 µmol
4
1 µM
Sigma, A-7030, 10 mg/mL
2.5
0,5 mg/mL
EUROBLUETAQ ®, Eurobio, 5U
0,25
1.25 U
MgCl2
dNTP
(1)
Bovine Serum Albumin
Taq polymérase
Concentration
finale
Tableau 2. Composés du mélange PCR.
(1) Le dNTP est préparé par mélange de 10 mL de chaque désoxyribonucléotide dans de
l'eau stérile.
Les préparations sont introduites au plus vite dans le thermocycleur TPersonal temperature Cycler (Biometra) pour la réaction d'amplification. Celle-ci
est effectuée selon le programme proposé par SCHAUER et al. (2003).
137
Nombre de cycles
Dénaturation
Hybridation
Incubation initiale
1
94°C (5 min)
Extension
1ère boucle
10
94°C (1 min)
65°C (1 min)
-1°C/cycle
72°C (3 min)
2è boucle
20
94°C (1 min)
55°C (1 min)
Incubation finale
1
72°C (3 min)
72°C (5 min)
Tableau 3 Programme de la PCR.
2.3.15 Visualisation des fragments amplifiés
L'amplification de l'ADN extrait est vérifiée par électrophorèse des
produits PCR sur un gel d'agarose à 1,2% (w:v).
Le gel est préparé par dissolution au four à micro-ondes 0,6 g d'agarose
dans 50 mL de tampon TBE 0,5X (Tris-HCl 45mM, acide borique 22mM, EDTA
1mM, pH=8). Une goutte de bromure d'éthidium (Eurobio, 0,7 mg/mL) est
ajoutée au mélange pour la coloration de l'ADN. Le mélange est coulé dans un
moule horizontal équipé de deux rangées de peignes. Après une durée minimale
de polymérisation de 30 minutes, le gel est totalement immergé dans une cuve
électrophorétique contenant du tampon TBE (Tris-HCl 10 mM, EDTA 1mM,
pH=8) puis les peignes sont délicatement retirés. Préalablement au dépôt des
échantillons dans les puits, un aliquot de 4 µL de chaque produit PCR est
mélangé à une goutte de colorant de charge (Tris-HCl 1M pH=8, EDTA 0,5M,
SDS 20%, bleu de bromophénol 0,1%, cyanol xylène 0,1%) sur un morceau de
parafilm pour la densification et la visualisation du mélange.
Un marqueur de taille de 100 paires de bases (Promega) est également
mélangé avec du colorant de charge et déposé dans chaque rangée dans les
mêmes conditions pour contrôler la taille des fragments amplifiés. La migration
s'effectue pendant 20 minutes à 110 Volts. La visualisation de l'ADN se fait sur
une plaque UV (Tex-35M, Bioblock Scientific). Celui-ci est également
photographié avec un appareil numérique (Kodak DC290).
138
2.3.16 Analyse DGGE et révélation du gel
L'analyse DGGE est effectuée avec le système DGGE 2000 (CBS
Scientific Company) selon le mode opératoire décrit par MUYZER et al. (1996) et
les conditions expérimentales de SCHAUER et al. (2003). L’analyse se déroule
selon quatre étapes :
La préparation d’un gel de 0,75 mm d’épaisseur contenant 6% de
polyacrylamide (ratio acrylamide : bis-acrylamide de 37,5 :1) et
un gradient en substances dénaturantes allant de 40 à 80%. Une
solution contenant 100% de substances dénaturantes est composée
d'une solution d’urée 7M et de formamide déionisée à 40% (v:v).
La migration des produits PCR pendant 16h à 100 Volts dans un
bain de TAE 1X (40mM Tris, 20mM acétate de sodium, 1mM
EDTA) maintenu à 60°C.
La coloration de l’ADN avec du SYBR®Gold (Molecular Probes).
La visualisation des fragments migrés sur une plaque UV.
Les solutions utilisées pour la préparation du gel sont préparées à partir
de deux solutions mères de polyacrylamide contenant respectivement 0% et 80%
de substances dénaturantes et des réactifs nécessaires à la polymérisation du gel,
c’est-à-dire une solution d'APS à 10% w:v (Eurobio) et de Temed (Eurobio
GETEM18-0 T ). Ces solutions sont présentées ci-dessous (Tableau 4).
Solution
mère 80%
0 mL
Temed
APS 10%
Solution 0%
Solution
mère 0%
6 mL
6 µL
36 µL
Solution 40%
4.4 mL
4.4 mL
8 µL
45 µL
Solution 80%
0 mL
8.75 mL
8 µL
45 µL
GBL 5X
80 µL
Tableau 4. Composition d'un gel de 0,75 mm d'épaisseur.
La coulée du gel s’effectue entre deux plaques de verre (240 x 200 mm)
disposées verticalement. L’étanchéité du système est assurée par un joint de
0,75 mm d’épaisseur. Une unité de mixage (CBS Scientific) composée de deux
compartiments est utilisée pour assurer le bon mélange des solutions contenant
les substances dénaturantes (40% et 80%).
La vitesse de remplissage des plaques est fait par gravité ; elle est
maintenue constante d'un essai à l'autre pour une meilleure reproductibilité des
gels. Une fois que cette opération est terminée, la nouvelle solution exempte de
substance dénaturante est ajoutée.
139
Enfin, un peigne contenant 16 puits est inséré entre les deux plaques.
De cette manière, le gradient en substances dénaturantes débute environ 1 cm audessous du peigne.
Unité de mixage
Plaques de verre
Photo 18 . Constitution du gel entre deux plaques de verre.
A l'issue d'une durée de polymérisation de 2h30, les plaques de verre
renfermant le gel sont fixées sur un portoir. Celui-ci est ensuite introduit dans le
système de DGGE.
Le peigne est retiré et les produits PCR sont introduits dans chaque
puits à raison de 40µL par échantillon et par puits en présence de GBL 5X (5µL).
La migration s'effectue à 100Volts pendant 16h.
En fin de migration, le « sandwich » de plaques renfermant le gel est
retiré du système DGGE. L'étape suivante consiste alors à retirer l'une des deux
plaques de verre en vue de la coloration de l'ADN. Le gel disposé sur l'autre
plaque est recouvert d'une solution contenant 20 mL de TAE 1X et 4 µL de
SYBER Gold (Molecular probe). La coloration s'effectue à l'obscurité pendant
40 minutes. Le retrait du gel est effectué par immersion de la plaque dans de
l'eau ultra-pure.
Photo 19 . Chargement du gel.
Photo 20. Retrait de gel en fin de migration.
140
Enfin, le gel est déposé sur une plaque UV afin de visualiser les
fragments d'ADN. Le gel est photographié.
2.3.2
Structure de la communauté algale
2.3.21 Diversité pigmentaire
La diversité des pigments photosynthétiques a été réalisée par
chromatographie liquide à haute performance (HPLC) dans le cadre du stage de
Sonia Bonifacio encadré par Christophe Leboulanger à l'INRA de Thonon. La
méthode appliquée étant clairement décrite dans son rapport [BONIFACIO, 2003],
nous n'en reprenons ici que le principe.
Les échantillons analysés sont issus de la filtration d'un aliquot de
15 mL de suspension de périphyton avec un filtre WHATMAN GF/C
(porosité : 1,2 µm ; diamètre 47 mm). Le filtre est ensuite conservé à -80°C
jusqu'à l'analyse.
Celle-ci se déroule selon les étapes suivantes :
extraction des pigments dans un solvant composé de méthanol
(98%) et d'acétate d'ammonium (2%) ;
sonication, centrifugation et filtration de l'éluat ;
étalonnage de l'HPLC en vue de l'identification et de la
quantification des pigments ;
dosage ;
analyses des chromatogrammes : identification des pics en
fonction de leur temps de rétention et quantification en fonction
de l’aire des pics.
Les pigments ayant fait l’objet d’une calibration préalable sont
caractéristiques des diatomées, des cyanobactéries et des algues vertes. Il s’agit
des pigments suivants : alloxanthine, β-carotène, canthaxanthine, chlorophylle-a,
chlorophylle-b, chlorophylle-c2, diadinoxanthine, échinénone, fucoxanthine,
lutéine, myxoxyxanthophylle et zéaxanthine.
2.3.22 Diversité taxonomique des diatomées
L'identification des diatomées a été réalisée par Géraldine Laval, Leslie
Laine et Jean-Claude Druard (INRA de Thonon) selon les prescriptions de la
norme NF T90-354.
141
2.4
Mesure des effets sur le métabolisme
2.4.1
Activité photosynthétique
La mesure de l'activité photosynthétique est effectuée selon la méthode
des flacons d'oxygène développée pour le phytoplancton mais néanmoins
applicable au périphyton. Elle est également désignée sous le nom de « méthode
des bouteilles claires et des bouteilles sombres » [ PELLETIER, 1983 ; WETZEL et
LIKENS, 1991]. Cette méthode consiste en un dosage d'oxygène en système fermé
et conduit à l'estimation de l'oxygène produit en phase claire et consommé en
phase sombre par unité de temps et de surface colonisée. La production
d'oxygène en phase claire correspond à la production brute diminuée des pertes
par respiration et la consommation d'oxygène en phase sombre correspond à la
respiration. L'activité photosynthétique des organismes autotrophes est estimée
par la production brute, obtenue par addition de la production nette et de la
respiration en supposant que les phénomènes respiratoires sont identiques en
phase claire et en phase sombre ; elle est généralement exprimée par unité de
temps ramenée à la surface colonisée ou à la biomasse algale.
Les mesures de respiration et de production nette sont réalisées
successivement sur les mêmes lames colonisées [DENTENBECK et al., 1995] dans
des fioles à DBO (Demande Biochimique en Oxygène) de 150 mL en début et fin
d'incubation avec un oxymètre WTW OXI 538 muni d’une sonde STIRROX G. Lors
de l'incubation en phase sombre, l'opacité est obtenue en recouvrant les flacons
d’un film aluminium opaque et l’étanchéité à l’air est assurée par le graissage du
col rodé.
Les activités respiratoires et photosynthétiques mesurées sont fonction
des temps d'incubation et des caractéristiques du biofilm. Ainsi, afin de ne pas
carencer de façon excessive le milieu en oxygène durant l’incubation en phase
sombre et, de ce fait, ne pas « stresser » les biofilms durant la mesure, le temps
d'incubation est préalablement défini pour chaque série de mesures sur 3
réplicats ; il varie de 2h à 2h30. Pour l’incubation en phase claire, le temps
d’incubation est également prédéfini pour ne pas sursaturer le milieu en
oxygène ; il varie de 1h à 1h30 pour la production nette.
Les mesures effectuées sur les lames prélevées dans les canaux
artificiels ont fait l'objet de mesures supplémentaires dans des flacons contenant
de l'eau du milieu d'essai sans lame colonisée, ces flacons peuvent être assimilés
à des « blancs ». Cela permet de distinguer l'activité liée aux organismes en
suspension dans le milieu d'essai de celle liée au périphyton dans le but d'un
simple suivi ou d'une correction des mesures effectuées en présence de
périphyton.
142
2.4.2
Activités Leucine aminopeptidase et β-D-glucosidase
Le protocole de mesure appliqué et décrit ci-dessous conduit à la
mesure des activités extracellulaires leucine aminopeptidase et β-D-glucosidase.
A ce titre, elle inclut en théorie, les ectoenzymes qui sont sécrétées par les
cellules viables et auxquelles elles restent activement associées, mais aussi les
enzymes libérées sous l'effet de la dégradation ou de la lyse de la cellule, ainsi
que les enzymes libérées sous l'action du broutage des protozoaires et du
zooplancton [CHRÓST, 1991]. Bien que cela n'ait pas été fait dans le cadre de ces
travaux, l'activité inhérente aux ectoenzymes peut être distinguée par la
réalisation d'un témoin négatif [ROMANI et SABATER, 2001]. Un échantillon
formolé peut servir de témoin négatif (killed control).
Par ailleurs, sachant que le biofilm testé est préalablement mis en
suspension dans l'eau du milieu de collecte (130 mL), la mesure intègre l'activité
phytoplanctonique. Celle-ci a été quantifiée dans le cas des essais en canaux
artificiels mais s'est avérée négligeable.
2.4.21 Principe de la mesure
Les activités leucine aminopeptidase et β-D-glucosidase ont été
déterminées par fluorimétrie selon le protocole de MONTUELLE et VOLAT
(1993, 1998). Les mesures ont été faites avec un fluorimètre à microplaques
(FLUOSTAR, BMG LabTechnologies).
La méthode consiste à doser par fluorescence le produit issu de la
réaction d'hydrolyse enzymatique après incubation de la solution périphytique en
présence d'un substrat non fluorescent. Les résultats sont exprimés en quantité de
produit formé par unité de temps.
La mesure se fait à concentration saturante. Il s'agit de la concentration
à partir de laquelle la quantité de produit formé par unité de temps, c'est-à-dire la
vitesse de réaction, n'augmente plus asymptotiquement en fonction de la
concentration initiale en substrat mais tend à atteindre une valeur limite (relation
de MICHAELIS-MENTEN). A cette concentration, toutes les enzymes présentes
sont combinées au substrat. Dans ces conditions, la fluorescence dépend de la
concentration en produit formé et reflète de façon quantitative l'activité de
l'enzyme impliquée. Décider de travailler à la vitesse maximale de la réaction
répond également à la volonté de standardiser nos essais, étape nécessaire pour
la comparaison ultime des résultats.
Le temps d'incubation, est défini de manière à ce que, dans cet
intervalle, la relation entre la quantité de produit formé et le temps d'incubation
soit linéaire.
143
La méthode se déroule selon trois étapes. Préalablement, la
concentration saturante en substrat est déterminée sur un échantillon moyen de
biofilm. Les activités sont ensuite déterminées pour chacun des réplicats à la
concentration saturante. Enfin, une courbe d'étalonnage est établie pour convertir
les résultats bruts, exprimés en unité de fluorescence, en quantité de produit
libéré par unité de temps.
Les substrats utilisés pour la réaction enzymatique ainsi que les
fluorogènes utilisés pour l'établissement des courbes d'étalonnages sont présentés
dans le tableau ci-dessous (Tableau 5).
Enzyme
β-D-Glucosidase
(βGlc)
(Leu-amp)
Substrat
Fluorogène
4-Méthylumbelliferyl β-DGlucoside
(MUFGlp)
Méthylumbelliferone (MUF)
L-Leucine-4-méthyl-7coumarin hydrochloride
(Leu-MCA)
7-Amino-4-méthyl-coumarin (MCA)
Excitation : 365 nm
Emission : 460 nm
Excitation : 380 nm
Emission : 440 nm
Tableau 5. Substrats et fluorogènes utilisés.
2.4.22 Préparation des réactifs
Une solution mère de substrat concentrée à 3000 µmol/L est préparée
par dilution du réactif dans du méthylcellosolve (Sigma, E5378) et stockée
durant deux semaines maximum au congélateur. Les solutions utilisées pour le
dosage des réactions enzymatiques sont en revanche préparées le jour même par
dilution de la solution mère dans de l'eau du milieu (canaux ou bio-essais) filtrée
à 0,22 µm (filtres GS, Millipore) et autoclavée à 120°C pendant 20 minutes.
Une solution mère de chaque fluorogène concentrée à 2000 µmol/L est
également préparée par dilution dans du méthylcellosove et conservée au
congélateur si nécessaire. Les solutions utilisées pour établir les courbes étalons
sont obtenues par dilution de la solution mère de fluorogène dans de l'eau du
milieu d'essai (canaux ou bio-essais) filtrée et autoclavée. Pour des raisons de
temps, ces dilutions n'ont pas été préparées le jour même mais conservées à 4°C
et à l'obscurité pendant la durée de l'essai, c'est-à-dire environ deux semaines. En
revanche, les courbes étalons ont systématiquement été tracées et leur déviation
dans le temps quantifiée.
Enfin, un tampon glycine-soude est préparé à partir d’une solution de
glycine 0.05 M et d’une solution d’ammoniaque 0,2 M. Son pH est ajusté à 10,4
avec de la soude.
144
Réactifs/solvants
Masse Molaire/densité
Fournisseur
Références
MUFGlp
MM = 338.3 g/mol
Sigma
M3633
Leu-MCA
MM = 324.8 g/mol
Sigma
L-2145
MUF
MM = 176.2 g/mol
Sigma
M1381
MCA
MM = 175.2 g/mol
Sigma
A9891
Méthyl Cellosolve
d = 0.96
Sigma
E5378
Glycine
MM = 75.072 g/mol
Merck
803K01008869
Hydroxyde d’ammonium
d = 0.900
Aldrich
22.122-8
Tableau 6. Réactifs utilisés.
2.4.23 Protocole d'incubation
L'incubation se fait par ajout de deux volumes (1 mL) d'une solution de
substrat, dont la concentration a préalablement été définie comme étant la
concentration saturante, à un volume (0,5 mL) de suspension périphytique dans
des tubes en polypropylène d'une contenance de 5 mL. Les tubes sont maintenus
à l'obscurité, à température ambiante et dans des conditions de pH non
contrôlées. A défaut d'un système plus sophistiqué, une agitation manuelle est
régulièrement exercée pour remettre en suspension les particules de biofilm qui
ont tendance à décanter, s'agglomérer ou se fixer aux parois du tube, ce qui
pourrait entraîner une baisse de l'activité [HENDEL et MARXSEN, 2000]. Le temps
d'incubation est de 20 minutes (justifié dans le point suivant).
En fin d'incubation, la réaction est stoppée par immersion des tubes
dans un bain à 100°C pendant 2 minutes et 30 secondes, ce qui a pour
conséquence d'entraîner une dégradation chimique du substrat éventuellement
non consommé [FREEMAN et al., 1990]. CHRÓST (1992) de même que SABATER et
ROMANI (1996) utilisent le tampon glycine pour stopper la réaction, mais cette
méthode nécessite plus de temps et ce point peut poser problème lorsque les
échantillons traités sont nombreux.
Lors de chaque essai un « blanc » a été effectué selon le même
protocole d'incubation, mais en remplaçant la suspension de périphyton par l'eau
du milieu d'essai (canaux artificiels ou bio-essais) filtrée à 0,22 µm et autoclavée
pour améliorer la stérilisation du milieu et dégrader les enzymes. Cette mesure
permet de quantifier la fluorescence liée à l'hydrolyse non-enzymatique du
substrat ou à d'éventuelles impuretés [CHAPPELL et GOULDER, 1994 ;
AINSWORTH et GOULDER , 2000a]. Des mesures effectuées sur l'eau du milieu
sans périphyton ayant montré une activité négligeable dans la colonne d'eau, les
145
résultats obtenus sont considérés comme étant propres aux organismes
épilithiques et non planctoniques.
2.4.24 Définition du temps d'incubation
Le temps d'incubation est préalablement défini de manière à ce que la
relation entre la quantité de produit formé et le temps d'incubation soit linéaire.
Pour ce faire, la vitesse de réaction est étudiée en fonction du temps sur
trois échantillons de suspension périphytique prélevés dans les canaux avant
exposition à l'effluent. Cet essai n'a été effectué qu'une seule fois ; nous avons
ensuite fait l'hypothèse que le temps d'incubation, ainsi défini, était valable pour
l'ensemble des campagnes d'essais.
L'étude de la cinétique enzymatique est effectuée à concentration
saturante, à température ambiante et à l'obscurité. Un mélange « suspensionsubstrat » est préparé en quantité suffisante pour permettre des prélèvements de
1 mL toutes les cinq minutes pendant 60 minutes ; les prélèvements débutent dès
l'introduction du substrat dans la suspension périphytique.
Les aliquots prélevés sont introduits dans des tubes en polypropylène
d'une contenance de 5 mL et immédiatement plongés dans un bain à 100°C pour
stopper la réaction.
Une fois la série de prélèvements terminée, la concentration en produit
formé est déterminée à chaque temps de prélèvement. Les résultats, non
présentés ici, montrent que la relation entre la quantité de produit formé et le
temps d'incubation est linéaire pendant une heure.
Compte tenu de ces résultats et de considérations d'ordre pratique, le
temps d'incubation est fixé à 20 minutes.
2.4.25 Dosage du produit formé
Suite à l'étape d'incubation, les tubes sont centrifugés à 4°C et 4000 rpm
pendant 10 minutes et le surnageant, prélevé à l'aide d'une micropipette, est
disposé dans une microplaque de 96 puits, à raison de deux réplicats par
échantillon. Le dosage se fait en présence de 10% (v:v) de tampon glycine/soude
à pH 10,4 pour maximiser la fluorescence [FREEMAN et al., 1990]. Au final,
chaque puits contient ainsi 30 µL de tampon et 270 µL d'échantillon. La lecture
au fluorimètre se fait à une longueur d'onde d'excitation de 440 nm et de réémission de 380 nm.
La fluorescence de l'échantillon en présence de différentes
concentrations en fluorogène (MUF et MCA) peut être mesurée pour déterminer
un éventuel effet « quenching » [THOMPSON et SINSABAUGH, 2000]. Cette
mesure n'a pas été faite dans le cadre des travaux présentés ici.
146
2.4.26 Détermination de la concentration saturante
Une suspension de périphyton est soumise à des concentrations initiales
variables en substrat. Neufs concentrations en substrat allant de 100 à
1800 µmol/L ont été testées selon les protocoles d'incubation et de dosage
précédemment décrits ; ces concentrations initiales correspondent à des
concentrations finales dans les tubes d'incubation allant de 50 à 900 µmol/L.
En théorie, les courbes exprimant la concentration en produit formé en
fonction de la concentration en substrat augmentent asymptotiquement jusqu'à
atteindre leur valeur limite, la concentration saturante. En pratique et, plus
particulièrement, dans le cas d'échantillons complexes comme du périphyton ou
du sédiment, la détermination graphique de la concentration saturante est parfois
délicate.
Le principe que nous avons adopté est le suivant : la concentration,
considérée comme étant la concentration saturante, est comprise entre le premier
point du plateau et l'avant dernier point de ce même plateau lorsque celui-ci est
suivi d'une nouvelle augmentation ou d'une chute (Figure 14. Exemple de
détermination expérimentale de la concentration saturante. ).
Compte tenu de la durée de cette étape, la concentration saturante est
déterminée sur des échantillons moyens (regroupement d'échantillons) pour
chaque canal dans le cas des essais en canaux artificiels et pour chaque
concentration testée dans le cas des bio-essais.
2 000
1 800
Chute
Nouvelle
augmentation
produit formé en nmol/h/cm2
1 600
1 400
1 200
1 000
800
600
400
200
Concentration saturante
0
0
200
400
600
800
1000
Concentrations en substrat (micromol/l)
1200
1400
canal 1
1600
canal2
1800
canal 3
2000
canal 4
Figure 14 . Exemple de détermination expérimentale de la concentration saturante.
147
2.4.27 Détermination de l'activité enzymatique des échantillons
L'activité enzymatique est déterminée sur chaque échantillon selon le
protocole d'incubation décrit ci-dessus. Dans le cas des essais en canaux
artificiels, elle est mesurée sur les 5 échantillons prélevés dans chacun des 4
canaux. Pour les bio-essais, elle est mesurée sur les 6 échantillons de chaque
concentration testée.
2.4.28 Expression des résultats
Les résultats d'activité sont exprimés en quantité de produit formé par
unité de temps et par unité de surface ou de biomasse sèche. Une correction des
résultats vis-à-vis de la fluorescence du « blanc » est systématiquement apportée.
3.
Paramètres chimiques
Les dosages du carbone total et du carbone organique sont effectués au
moyen d'un analyseur de carbone (LABTOC, PPM). Les anions sont dosés par
chromatographie ionique selon la norme NF EN ISO 10 301-2, à l'exception des
nitrites et nitrates qui sont dosés par colorimétrie en flux continu selon la norme
NF EN ISO 13 395 du fait de la teneur élevée en chlorures et des
orthophosphates par colorimétrie simple (NF EN 1189). Les cations sont dosés
par ICP-AES (Inductively Coupled Plasma - Atomic Emission Spectrometry)
selon la norme NF EN ISO 11 885.
Tous les échantillons sont préalablement filtrés à 0,45 µm. Ceux
destinés au dosage du carbone organique sont stabilisés avec de l'acide
orthophosphorique (0,1% v:v) et ceux destinés aux dosages des cations sont
stabilisés par ajout d'acide nitrique (0,5% v:v).
148
Grille expérimentale.
Nature des substrats
artificiels
Bio-essais
Lames de verre
(3 campagnes d'essais)
Canaux artificiels
Lames de verre
Tableau 7. Articulation des différents essais.
Bio-essais (chapitre 2)
Concentrations testées
en % (v:v)
Réplicats d'essai
Caractérisation initiale
Suivi
Colonisation du
périphyton
Nature du milieu
d'essai
in situ dans la Meurthe
Eau de la Meurthe
Laboratoire
Eau de la ville enrichie en
N, P et Si
mai 2002
juillet 2002
décembre 2002
0 ; 0.4 ; 2 ; 10 ; 50
0 ; 2 ; 10 ; 25 ; 50 ; 70
0 ; 10 ; 25 ; 50 ; 70
6 réplicats
5 réplicats
6 réplicats
Masse organique
Chlorophylle-a
Phéopigments
Masse organique
Chlorophylle-a
Phéopigments
-
Masse organique
Chlorophylle-a
Caractérisation finale
Production/respiration
(2 semaines)
Leu-aminopeptidase
Tableau 8. Bio-essais : concentrations testées et
Masse organique
Chlorophylle-a
Leu-aminopeptidase
biodescripteurs suivis.
Masse organique
Chlorophylle-a
Phéopigments
Masse organique
Chlorophylle-a
Leu-aminopeptidase
β-D-glucosidase
Campagne principale
18/08-20/09/02
Campagne
complémentaire
22/09-25/10/02
Campagne
complémentaire
16/10-18/12/02
34 jours
33 jours
33 jours
0 ; 10 ; 25 ; 50%
0 ; 25%
0 ; 10%
Réplicats de canaux
aucun
2 réplicats
2 réplicats
Prélèvements avant
injection en jours
T17, T20, T23
T16, T19, T23
T16, T19, T22
T23 jour
T23
T22
T24, T25, T30, T34
T24, T25, T29, T31 , T33
T24, T25, T29, T31 , T33
Canaux artificiels
(Chapitre 3)
Durée de l'essai
(% vol. d'effluent)
Injection
Prélèvements après
injection en jours
Masse organique
Masse organique
Chlorophylle-a
Chlorophylle-a
Densité bactérienne
Leu-aminopeptidase
Leu-aminopeptidase
Caractérisation
β -D-glucosidase
β -D-glucosidase
Diversité eubactéries
Diversité pigmentaire Diversité algale
Tableau 9. Essais en canaux artificiels : concentrations en effluent et temps
Légende : Tx : xème jour d'essai
Masse organique
Chlorophylle-a
Leu-aminopeptidase
β -D-glucosidase
de prélèvement.
149
Caractéristiques de l'effluent testé
1.
pH
7
Caractéristiques physico-chimiques
Conduct. ClNO 3- NO 2- SO 42mS/cm mg/L mg/L mg/L mg/L
88
26750 0.56 <0,01 9,54
NH 4+ PO 43Si
S
mg/L mg/L mg/L mg/L
17 0.132 2,16 28,2
Tableau 10. pH, conductivité (conduct.), composés et éléments non métalliques.
Na
K
Ca
Mg
mg/L mg/L mg/L mg/L
9392
223
7715
Ag
Al
Sb
Co
Fe
Mn
µg/L mg/L mg/L µg/L mg/L mg/L
1,48 < 5,07 <0,38 0,002 < 1,03 0,68 0,564
Tableau 11. Métaux : alcalino-terreux, alcalins, éléments de transition et autres métaux.
Cd
Cr
Cu
Ni
Pb
µg/L µg/L µg/L µg/L µg/L
6
< 1,61 134 < 0,84
8
Zn
µg/L
411
Tableau 12. Micro-polluants minéraux.
2.
Caractéristiques écotoxiques
Les tests de toxicité ont été réalisés par C. BAZIN et S. COQUIBUS
(POLDEN). Les données présentées ici sont les concentrations en effluent, dites
"concentrations efficaces" pour lesquelles on observe un effet sublétal de 50%
(CE50) ou de 20% (CE20) sur le paramètre suivi. Ce système de notation est
associé au temps d'exposition. Ainsi, une CE50-48h correspond, par exemple, à
une duré d'exposition des organismes à l'effluent de 48h. Enfin, les
concentrations sont exprimées en pourcentage volumique.
L'essai d'inhibition de la croissance d'une algue d'eau douce
(Pseudokirchneriella subcapitata) réalisé selon la norme NF T 90-375 conduit
aux résultats suivants :
Inhibition biomasse CE20-72h = 0,18 % d'effluent.
Inhibition croissance CE20-72h = 1,96 % d'effluent.
L'essai d'inhibition de la mobilité d'un micro-crustacé d'eaux
douces ou saumâtres (Daphnia magna) mené selon la norme NF EN ISO 6341
151
T90-301 conduit à valeur de CE50-48h égale à 3,6 % d'effluent. L'immobilité de
la daphnie précède, en général, la mort de l'organisme.
L'essai d'inhibition de la luminescence de la bactérie marine Vibrio
fischeri effectué selon la norme NF EN ISO 6341 T90-301 conduit aux résultats
suivants :
Inhibition luminescence CE50-5 min = 61,94 % d'effluent.
Les résultats mettent en évidence une toxicité très forte vis-à-vis de
l'algue d'eau douce et du micro-crustacé. Dans le cas de l'algue d'eau douce,
l'effet est clairement dû à la forte concentration en ions chlorures qui, sous l'effet
de phénomènes osmotiques, altère les cellules. Inversement la toxicité pourrait
être qualifiée de "modérée" vis-à-vis" de la bactérie marine.
152
Partie 2. Chapitre 2. Réponse du périphyton exposé à l'effluent en bio-essais
Chapitre 2. Réponse du périphyton
exposé à l'effluent en bio-essais.
Bio-essais
artificiels
Colonisation du
périphyton
Nature du milieu
d'essai
Lames de verre
Eau de la Meurthe
Laboratoire
N, P et Si
Canaux artificiels
Lames de verre
Rappel. Articulation des essais.
Bio-essais
en % (v:v)
Réplicats d'essai
Caractérisation initiale
Suivi
Caractérisation finale
(2 semaines)
mai 2002
juillet 2002
décembre 2002
0 ; 0.4 ; 2 ; 10 ; 50
0 ; 2 ; 10 ; 25 ; 50 ; 70
0 ; 10 ; 25 ; 50 ; 70
6 réplicats
5 réplicats
6 réplicats
Masse organique
Chlorophylle-a
Phéopigments
Masse organique
Chlorophylle-a
Phéopigments
Masse organique
Chlorophylle-a
Leu-aminopeptidase
-
Masse organique
Chlorophylle-a
Leu-aminopeptidase
-
Masse organique
Chlorophylle-a
Phéopigments
Masse organique
Chlorophylle-a
Leu-aminopeptidase
β-D-glucosidase
. Bio-essais effectués.
153
Chapitre 3. Réponse du périphyton exposé à l'effluent en canaux artificiels.
Les bio-essais menés dans le cadre de nos travaux répondent à la volonté de
mettre au point et de tester un outil de laboratoire permettant de travailler avec l'eau et
les organismes du milieu aquatique étudié d'une part, tout en offrant la possibilité de
tester l'effet de plusieurs concentrations en effluent d'autre part. Dans le but
d'homogénéiser les conditions d'essai, nous rappellons que nous avons initialement fait
le choix de travailler sur des substrats artificiels, des lames de verre, et non sur des
substrats naturels. Cette démarche vise à réduire la variabilité spatiale des
communautés périphytiques collectées et soumises aux essais (cf Partie 1, chapitre 1).
Les bio-essais se composent systématiquement d'essais "témoins", menés en l'absence
d'effluent, et d'essais "tests" au sein desquels le périphyton est exposé à une gamme de
concentrations en effluent. Les différentes concentrations sont obtenues par dilution de
l'effluent dans l'eau du milieu de collecte des organismes, c'est-à-dire l'eau de la
Meurthe en amont des rejets de l'usine SOLVAY (cf Matériels et méthodes ; Partie 2,
chapitre 1).
Dans le cadre de ces essais, nous nous sommes intéressés à la pertinence des
biodescripteurs a priori retenus : la masse organique, la teneur en chlorophylle-a, les
activités de production primaire brute (photosynthèse) et de respiration et, enfin,
l'activité hétérotrophe de l'enzyme leucine aminopeptidase. Aussi, avons-nous cherché
à estimer la capacité de ces biodescripteurs à discriminer les effets de différentes
concentrations en effluent et à déterminer la significativité des différences observées.
Par ailleurs, afin d'évaluer la sensibilité du périphyton vis-à-vis de l'effluent testé en
fonction des saisons, nous avons effectué trois campagnes d'essais. Celles-ci se sont
déroulées au printemps, en été et en hiver.
Enfin, nous nous sommes attachés à évaluer la variabilité spatiale du
périphyton colonisé in situ, ceci afin de d'optimiser le protocole d'échantillonnage des
substrats colonisés. Par ailleurs, nous avons évalué l'influence de la durée des essais
sur la réponse des biofilms avec l'intention de valider sa pertinence. Sa définition est,
pour l'instant, fonction des essais menés en canaux artificiels. Dans les deux cas, la
durée d'exposition est d'environ deux semaines.
Préalablement, nous présenterons le mode de traitement des données
biologiques, ainsi que les caractéristiques physico-chimiques de la station de collecte
du périphyton.
155
1.
Mode de traitement des résultats
Le mode de traitement des données biologiques issues des trois campagnes
d'essais a été défini de manière à répondre, au mieux, aux objectifs évoqués ci-dessus.
Dans un premier temps, une analyse en composantes principales (ACP)
centrée et normée est réalisée pour chaque campagne afin de visualiser graphiquement
l'effet de la concentration en effluent vis-à-vis de l'ensemble des biodescripteurs.
Cette analyse conduit à la visualisation sur un espace à deux dimensions,
appelé "plan factoriel", des regroupements ou oppositions entre les individus vis-à-vis
de l'ensemble des variables qui les caractérisent. Les corrélations ou anti-corrélations
linéaires entre variables sont représentées sur un second plan factoriel, appelé "cercle
de corrélation". Ces plans sont définis par deux axes factoriels. Chaque axe factoriel
définit une nouvelle variable, appelée "composante principale" ou "facteur",
synthétisant les variables d'origine. La fiabilité de la représentation des données sur un
plan factoriel est d'autant plus forte que le "pourcentage d'inertie" expliqué par les
deux axes ayant engendrés ce plan est élevé. Une synthèse des objectifs et du principe
général des ACP est proposée en annexe.
Dans le cas présent, les individus correspondent aux différents échantillons de
biofilms analysés et les variables correspondent aux biodescripteurs. La proximité des
individus sur le plan factoriel est d'autant plus importante que leur ressemblance est
forte vis-à-vis de l'ensemble des variables qui les caractérisent. De même, la
corrélation entre deux variables est d'autant plus forte que l'angle formé par les deux
vecteurs les représentant sur le cercle de corrélation est faible.
Les interprétations des ACP seront faites selon la même progression. Les
analyses sont réalisées en tenant compte des trois premières composantes principales
(notés F1, F2 et F3) mais nous nous limiterons systématiquement à la représentation
graphique des plans factoriels générés par les deux premiers axes factoriels,
respectivement F1 et F2, lorsque le pourcentage d'inertie expliqué par ces deux axes
est suffisant. Nous nous intéresserons à la typologie des individus d'une part, à la
typologie des variables d'autre part et, enfin, nous conclurons en faisant un lien entre
ces deux typologies. L'interprétation visuelle des plans factoriels étant parfois sujette à
confusions, notre interprétation sera argumentée par la prise en compte des
coordonnées des individus et des variables sur l'ensemble des axes factoriels pris en
compte dans l'analyse, c'est-à-dire généralement trois (F1, F2 et F3).
Dans un second temps, des analyses de variance à un facteur (ANOVA-1 ;
facteur "concentration en effluent") sont effectuées pour un traitement statistique des
données visant à évaluer si les effets observés vis-à-vis de chaque biodescripteur sont
significatifs (p < 0,05). Le cas échéant, le test de post-occurence de Bonferroni sera
appliqué pour une comparaison des moyennes entre un essai "test" et un essai
156
"témoin". A l'issue de ce test, nous déterminerons quelles sont les concentrations en
effluent provoquant un effet significatif (positif ou négatif) par rapport au témoin.
Les analyses de variance sont réalisées après vérification de la normalité de la
distribution des données par application du test de Shapiro. Si les données brutes ne
satisfont pas cette condition initiale leur transformation en log10 est alors effectuée. De
même, l'égalité des variances est contrôlée par application du test de Levene.
Les analyses multivariées sont effectuées à l'aide du logiciel ADE-4 version
2001 [http//pbil.univ-lyon1.fr/ADE4 ; THIOULOUSE et al., 1997] et les analyses de
variance à l'aide du logiciel Statistica 6.0 (StatSoft Inc., 2001).
2.
Caractéristiques physico-chimiques de la
station de collecte du périphyton
Les caractéristiques physico-chimiques de la station de collecte du périphyton
colonisé sur substrats artificiels sont présentées ci-dessous (Tableau 13 ; Tableau 14).
Il s'agit des données de l'Agence de l'Eau mesurées à la station de Damelevière qui est
située dans la Meurthe à environ 5 km de l'embranchement du canal d'alimentation
dans lequel les substrats de collecte sont placés. Préalablement aux essais, et à deux
reprises, une analyse physico-chimique complète de l'eau au niveau des substrats
artificiels a permis de vérifier l'adéquation entre les caractéristiques physico-chimiques
au niveau de la station de Damelevière et au niveau de la station de collecte des
substrats artificiels (données SOLVAY non présentées).
T°
Printemps 11,5
Eté
22,8
Hiver
8,5
pH
7,7
7,6
7,4
COD NO 3- NO 2- NH 4+ PO 43mg/L mg/L mg/L mg/L mg/L
3,2
4,5
0,05 0,02 0,03
2,8
3,6
0,03 0,07 0,03
7,8
6,0
0,03 0,06 0,05
Tableau 13. Température, pH, matières organiques, azotées et phosphorées à la station de
Damelevière.
[Source : Agence de l'Eau Rhin-Meuse, 2004]
Conduct.
µS/cm
Printemps
331
Eté
259
Hiver
258
Cl- SO 42- Na
K
Ca
Mg
mg/L mg/L mg/L mg/L mg/L mg/L
13,9
18,8
17,3
13,0
41,3
44,9
8,3
9,9
9,3
2,8
3,3
2,8
32,6
28,9
33,0
8,3
7,3
8,4
Tableau 14. Minéralisation de l'eau à la station de Damelevière.
[Source : Agence de l'Eau Rhin-Meuse, 2004]
157
L'eau de la Meurthe est légèrement alcaline et modérément minéralisée
quelles que soient les saisons. Concernant certains paramètres, il apparaît cependant
des différences entre les saisons printanière et estivale d'une part, et la saison hivernale
d'autre part. Les différences portent sur la température qui est plus faible en hiver,
ainsi que sur les teneurs en carbone dissous et en nitrates qui sont légèrement plus
élevées en hiver. Malgré ces variations, les teneurs en azote inorganique restent faibles
quelle que soit la saison.
Selon les critères d'évaluation de la qualité de l'eau des cours d'eau établis par
les Agences de l'Eau, la classe de qualité est "bleu" ou "vert" selon les paramètres
[Agence de l'Eau, 2000], ce qui correspond à une eau de bonne qualité selon cette
classification.
Enfin, la vitesse d'écoulement au niveau des substrats varie entre 25 et
30 cm/s. Pour un cours d'eau, il s'agit d'une vitesse lente à moyenne.
3.
Présentation des résultats
Nous rappelons que les campagnes d'essai se sont déroulées au printemps, en
été et en hiver.
Lors de la campagne d'essai menée au printemps 2002, les concentrations
testées ont été définies selon une suite géométrique de raison cinq avec une valeur
maximale arbitrairement fixée à 50%, soit 0,4%, 2%, 10% et 50% (v:v). Les
concentrations de 10% et de 50% ont été testées au cours des trois campagnes. En
revanche, dans le cas des campagnes d'essais effectuées en été et en hiver, les
concentrations les plus faibles, c'est-à-dire 0,4% et 2% d'effluent, ont été abandonnées
et remplacées par des concentrations plus élevées, à savoir 25 et 70% d'effluent. Ce
choix ce justifie par les résultats de la campagne menée au printemps et par la volonté
d'élargir le nombre de concentrations testées.
3.1
Analyses en composantes principales
3.1.1
Campagne effectuée au printemps 2002
Les résultats de l'analyse en composantes principales des données issues de la
campagne menée au printemps 2002 sont représentés ci-dessous (Figure 15). L'étude se
limite à l'interprétation des deux premiers facteurs représentant 79,7% de l'inertie
totale, ce qui est un pourcentage acceptable sur un ensemble de six facteurs générés par
l'ACP.
158
La typologie des variables semble révéler une opposition entre les
phéopigments, l'activité de la leucine aminopeptidase et la respiration d'une part, et la
masse organique et la chlorophylle-a d'autre part. Cependant, seules les variables
relatives à la teneur en phéopigments, la respiration et la masse organique sont
majoritairement définies par l'axe F1, respectivement à hauteur de 80%, 71% et 86%,
et elles participent ensemble à 71% de la définition de cet axe. En conséquence, lors de
l'interprétation des individus vis-à-vis de l'axe F1, il sera plus juste de ne retenir que
ces variables. Pour ce qui est de l'axe F2, nous retiendrons la variable relative à la
production primaire brute qui est définie par cet axe à 88% et qui contribue à sa
définition à hauteur de 60%. Les tendances concernant la chlorophylle-a sont moins
nettes. Elle contribue plus fortement à la définition de F2 qu'à la défintion de F1 mais
ses coordonnées sur F1 sont plus fortes. Cette variable est donc associée aux deux
axes.
La typologie des individus montre une opposition selon la concentration en
effluent testée le long de l'axe F1. Les essais "témoin" et les essais contenant
respectivement 0,4 et 2% d'effluent ont des coordonnées négatives sur cet axe par
opposition aux essais contenant 10 et 50% d'effluent. Nous pouvons également noter
une ordination des essais "tests" en fonction de la concentration sur F1. Enfin, nous
noterons la position particulière des points représentant les essais contenant 50%
d'effluent ; ils sont définis en moyenne à 91% par F1 et sont, de ce fait, caractérisés par
les teneurs en masse organique les plus élevées et les teneurs en chlorophylle-a et en
phéopigments les plus faibles. Nous noterons également la position particulière des
points représentant les essais contenant 10% d'effluent ; ils sont définis en moyenne à
75% par l'axe F2 et sont, de ce fait, caractérisés par les valeurs de production brute et
les teneurs en chlorophylle-a les plus élevées.
Il ressort de cette analyse, que les biodescripteurs retenus permettent de
différencier les essais "tests" (présence d'effluent) en fonction de la concentration en
effluent, ce qui se traduit par une ordination des points en fonction de la concentration
selon F1. L'augmentation de la concentration en effluent conduit à une augmentation
de la croissance globale du biofilm (évolution de la masse organique) mais,
inversement, à une diminution de l'activité respiratoire. Par comparaison aux biofilms
témoins, la diminution de l'activité respiratoire est plus fortement marquée en
présence de 50% d'effluent, ce qui suggère un effet de l'effluent sur le métabolisme
global du biofilm. Par ailleurs, l'évolution de la teneur en phéopigments, de la teneur
en chlorophylle-a et de l'activité photosynthétique révèle une stimulation de la
croissance algale en présence de 10% d'effluent. Plus généralement, les différences
entre les biofilms témoins et ceux exposés à 0,4% et 2% sont faibles.
159
F2 (24,21%)
-2.8
2.5
-2.6
3.8
F2
1
-1
1
-1
Témoin
50%
F1
2%
F1 (55,19%)
0,4%
Phéo
Leu-amp
Respiration
MO
Chloro-a
10%
Prod. Brute
Concentrations en % d’effluent
a. Projection des individus sur F1F2.
Figure 15 . ACP, campagne printemps 2002.
3.1.2
b. Projection des variables sur F1F2.
Campagne effectuée en été 2002
campagne menée en été 2002 sont représentés ci-dessous (Figure 16). L'étude se limite
à l'interprétation des deux premiers facteurs représentant 76,52% de l'inertie totale, ce
qui est un pourcentage acceptable sur un ensemble de six facteurs générés par l'ACP.
La typologie des variables révèle une opposition entre la variable relative à
l'activité de la leucine aminopeptidase d'une part, et les variables production brute et
respiration d'autre part. Les variables chlorophylle-a et matière organique sont
corrélées positivement à l'axe F2. L'analyse des coordonnées de ces variables et de leur
contribution à la définition des axes confirme ces tendances. En revanche, la variable
phéopigment est mal représentée sur ce plan factoriel car elle est principalement
définie par F3 (76%). A ce titre, nous n'en tiendrons pas compte lors de l'interprétation
du plan relatif à la projection des individus.
La typologie des individus montre une opposition selon la concentration en
effluent testée le long de l'axe F1 : les essais "témoin" et les essais contenant
respectivement 2%, 10% et 25% d'effluent ont des coordonnées négatives sur cet axe
par opposition aux essais contenant 50% et 70% d'effluent qui ont des coordonnées
positives sur cet axe. En conséquence, les biofilms exposés à 50% et, plus
160
particulièrement, 70% d'effluent se caractérisent par l'activité de la leucine
aminopeptidase la plus élevée et, inversement, par les activités de production primaire
et de respiration les plus faibles. Nous pouvons également noter une ordination des
essais "tests" en fonction de la concentration sur F1 et une ordination de l'ensemble des
essais "témoin", "test-2%", "test-10%" et "test-25%" en fonction de la concentration
selon F2. Enfin, nous noterons la position particulière des points représentant les essais
contenant 10% d'effluent ; leurs coordonnées, ainsi que leur contribution à la définition
des axes montrent que ces points sont fortement liés à F2 et qu'ils sont, à ce titre,
caractérisés par des teneurs en chlorophylle-a et en matière organique élevées.
25 %
2.7
-1.9 3.7
-2.5
F2 (31,80%)
Chloro-a
F2
MO
1
Prod. Brute
-1
1
-1
50%
10 %
F1
F1 (44,72%)
Phéo
Leu-amp
Respiration
2%
70%
Témoin
Concentration en % d’effluent
Figure 16 . ACP, campagne été 2002.
b. Projection des variables
Cette analyse montre que les biodescripteurs a priori retenus permettent de
différencier les essais "tests" en fonction de la concentration en effluent, ce qui se
traduit par une ordination des points selon F1 : l'augmentation de la concentration en
effluent conduit à une augmentation de l'activité leucine aminopeptidase et une
diminution des activités respiratoire et photosynthétique, notamment en présence de 50
et 70% d'effluent.
Enfin, la disposition des individus le long de F2 révèle une stimulation de la
croissance globale et, plus particulièrement, de la croissance algale, des biofilms
"tests" par rapport aux biofilms témoins jusqu'à 25% d'effluent.
161
3.1.3
Campagne effectuée en hiver 2002
campagne menée en hiver 2002 sont représentés ci-dessous (Figure 17). Les biofilms
sont caractérisés vi-à-vis d'une variable biologique supplémentaire ; il s'agit de
l'activité de la β-D-glucosidase.
L'interprétation de l'analyse en composantes principales se limite à
l'interprétation des deux premiers facteurs représentant 78,9 % de l'inertie totale, ce qui
est un pourcentage acceptable sur un ensemble de six facteurs générés par l'ACP.
La typologie des variables montre que toutes les variables ont des
coordonnées positives par rapport à l'axe F1. L'analyse de leurs coordonnées et de leur
contribution à la définition de F1 indique que cet axe est principalement lié aux
variables production brute et respiration qui contribuent respectivement à sa définition
à hauteur de 81% et 77%. Les variables masse organique et chlorophylle-a sont moins
bien représentées sur ce plan car elles sont définies par F1 et F3. Enfin, la variable
leucine aminopeptidase est positivement et fortement corrélée à l'axe F2 et la variable
β-D-glucosidase est liée aux deux axes (F1 et F2).
La typologie des individus montre une ordination des essais "tests" en
fonction de la concentration sur F1 et sur F2. Les points représentant les essais "test50%" et "test-70%" sont les plus fortement et négativement corrélés à l'axe F1 ; ces
points sont donc caractérisés par les plus faibles valeurs de production brute et de
respiration. Par ailleurs, parmi les essais "tests", les points représentant les essais
contenant 70% d'effluent sont les seuls individus ayant des coordonnées positives sur
F2 ; les biofilms exposés à 70% d'effluent sont donc caractérisés par l'activité de la
leucine aminopeptidase la plus élevée.
L'ordination des points selon F1 et F2 montre que les biodescripteurs retenus
permettent de différencier les essais "tests" (présence d'effluent) en fonction de la
concentration en effluent. D'une part, l'augmentation de la concentration en effluent
conduit à une diminution des activités respiratoire et photosynthétique notamment en
présence de 50% et 70% d'effluent. D'autre part, l'augmentation de la concentration
en effluent conduit à une augmentation de l'activité leucine aminopeptidase ; celle-ci
est plus nette lorsque le biofilm est exposé à 70% d'effluent. Mais, dans tous les cas,
l'activité de la leucine aminopeptidase des biofilms "tests" reste inférieure à celle des
biofilms "témoin". Quant à l'activité β-D-glucosidase, celle-ci étant liée aux deux axes,
le lien avec la typologie des individus est difficile à établir.
162
25 %
2.7
-1.9 3.7
-2.5
F2 (31,80%)
1
-1
Leu-amp
1
-1
β-Gluc
Prod. Brute
F1
50%
10 %
Chloro-a
MO
F1 (44,72%)
Respiration
2%
F2
70%
Témoin
Concentration en % d’effluent
Figure 17 . ACP, campagne hiver 2002.
(Absence de la variable "phéopigments"
du fait de valeurs négatives)
3.2
Analyses de variance
3.2.1
Effet de la concentration sur la structure du biofilm
La croissance globale (masse organique) des biofilms n'est pas inhibée par la
présence de l'effluent quelle que soit la saison (Figure 18). Par ailleurs, une
comparaison des essais "tests" aux essais "témoins" montre que le développement du
biofilm est significativement stimulé à partir d'une concentration en effluent de 10%
(Test de Bonferroni : p < 0,05), sauf en hiver où aucun effet significatif n'est observé.
En été comme en hiver, la masse organique des biofilms est maximale lorsque les
biofilms sont exposés à une concentration en effluent comprise entre 10 et 25%. Les
concentrations en effluent testées au printemps ne permettent pas de situer cet optimal
car la masse organique augmente continuellement avec la concentration en effluent.
La croissance de la communauté algale, évaluée par la teneur en
chlorophylle-a, est significativement stimulée au printemps, lorsque les biofilms sont
exposés à 10% et 50% d'effluent, et en été lorsque les biofilms sont exposés à 2%, 10%
et 25% d'effluent (Figure 19). Par ailleurs, une teneur moyenne maximale en
chlorophylle-a est observée lorsque les biofilms sont exposés à une concentration en
effluent comprise entre 10 et 25% selon la saison. Ce résultat rejoint celui observé
précédemment vis-à-vis de la masse organique. En hiver, la croissance algale des
biofilms est significativement inhibée par rapport au témoin en présence de 50% et
163
70% d'effluent A cette saison, les conclusions sont toutefois à considerer avec
prudence car l'hypothèse d'égalité des variances n'est vérifiée (test de Levene
significatif), ce qui, en toute rigueur, n'autorise pas l'application de ce test.
3.0
**
* **
2.5
*
2.0
*
MO en mg/cm
2
*
1.5
1.0
0.5
0.0
Témoin
0,4%
Printemps 2002
2%
Eté 2002
10%
25%
50%
70%
% volumique d'effluent
Hiver 2002
Figure 18. Réponses du biofilm vis-à-vis de sa masse organique en fonction de la
concentration en effluent testée et des saisons.
25
*
Chloro-a en µ g/cm
2
20
15
*
**
10
*
*
*
*
5
0
Témoin
Printemps 2002
0,4%
Eté 2002
2%
Hiver 2002
10%
25%
50%
70%
Figure 19. Réponses du biofilm vis-à-vis de la teneur en chlorophylle-a en fonction de la
concentration en effluent testée et des saisons.
Comparaison au témoin par le test de Bonferroni : * : p <0,05 ; ** p < 0,001.
Concentrations testées au printemps : 0 ; 0,4 ; 2 ; 10 et 50%.
Concentrations testées en été : 0 ; 2 ; 10 ; 25% ; 50% et 70%.
Concentrations testées en hiver : 0 ; 10 ; 25% ; 50 et 70%.
164
Le calcul de l'indice autotrophique (IA), défini comme le ratio
"biomasse / teneur en chlorophylle-a", indique que les communautés autotrophes et
hétérotrophes sont équilibrées dans les essais témoins (100 < IA < 400) sauf dans le
cas de la campagne d'essais menée en été 2002. L'indice autotrophique, supérieur à
400, suggère une dominance des organismes hétérotrophes éventuellement associés à
des matières détritiques (FAYOLLE, 1998). La teneur en phéopigments dans cet essai
"témoin" traduit une accumulation de cellules algales sénescentes. En outre, le ratio
moyen "chloro-a/(chloro-a+phéo)" est égal à 0,71 ce qui est faible au regard des
valeurs observées par ailleurs. L'accumulation de cellules algales sénescentes dans le
témoin pourrait s'expliquer par un appauvrissement du milieu en éléments nutritifs. Cet
appauvrissement est en effet moins à craindre dans le cas des essais "tests" car
l'effluent contient des éléments favorables au développement des organismes (silice,
ions ammonium, ions phosphates...).
La comparaison des indices autotrophiques des essais "témoins" et des essais
"tests" montre que les valeurs diminuent lorsque la concentration en effluent augmente
jusqu'à ce que cette dernière atteigne un minimum de 10 à 25% selon les campagnes.
Ce résultat corrobore l'hypothèse précédemment émise quant à la stimulation de la
croissance de la communauté algale. Au-delà de ces concentrations la valeur moyenne
de l'indice autotrophique augmente, ce qui signifie que la composante hétérotrophe
domine.
800
700
Indice Autotrophique
600
500
400
300
200
100
0
Témoin
Printemps 2002
0,4%
Eté 2002
2%
Hiver 2002
10%
25%
50%
70%
Figure 20. Indice autotrophique en fonction de la concentration en effluent testée et des
saisons.
Comparaison au témoin par le test de Bonferroni: * : p <0,05 ; ** p < 0,001.
Concentrations testées en été : 0 ; 2 ; 10 ; 50% et 70%.
Concentrations testées en hiver : 0 ; 10 ; 50 et 70%.
165
3.2.2
Effet de la concentration sur le métabolisme du biofilm
La production primaire brute (activité photosynthétique) du biofilm est
significativement stimulée en présence de 10% d'effluent au printemps (Figure 21).
Cette activité est significativement inhibée en été en présence de 70% d'effluent, ainsi
qu'en hiver en présence de 50% et 70% d'effluent. Toutefois, Les conclusions relatives
aux mesures de l'activité photosynthétique hivernale sont à considérer avec prudence
car la condition d'égalité des variances, nécessaire à l'application des ANOVA, n'est
pas respectée.
L'activité respiratoire moyenne des essais "test" diminue lorsque la
concentration en effluent augmente, et ceci, quelle que soit la saison (Figure 22). De
même, un effet significatif et négatif est observée lors de chaque campagne d'essai
lorsque les biofilms sont exposés à 50% d'effluent. En été, l'activité respiratoire est
significativement inhibée en présence de 10% d'effluent (p < 0,05). A cette saison,
l'inhibition est fortement significative (p < 0,001) aux concentrations supérieures. En
hiver, la présence de 10% d'effluent entraîne un effet significatif et stimulant sur
l'activité respiratoire du biofilm.
166
300
250
2
Production brute en mg0 /h/m
2
*
200
150
100
**
50
*
**
0
Témoin
0,4%
Printemps 2002 Eté 2002
2%
10%
Hiver 2002
25%
50%
70%
Figure 21. Production brute en fonction de la concentration en effluent testée et des saisons.
50
*
2
Respiration en mg0 /h/m
2
60
40
*
**
30
**
**
20
** *
10
0
Témoin
Printemps 2002
0,4%
Eté 2002
2%
Hiver 2002
10%
25%
50%
70%
Figure 22. Respiration en fonction de la concentration en effluent testée et des saisons
167
Le ratio "production brute/respiration" (PB/R) a été défini par ODUM (1957)
comme un indice visant à évaluer le niveau d'autotrophie/hétérotrophie d'un biofilm.
Le ratio PB/R est inférieur à 1 lorsque la composante hétérotrophe tend à dominer et
supérieur à 1 lorsque la composante autotrophe tend à dominer.
Dans le cadre de nos essais, le calcul de cet indice confirme les tendances
précédemment observées sur les variables mesurées ou calculées (Tableau 15), c'est-àdire :
au printemps : l'activité photosynthétique et la croissance de la
communauté algale périphytique sont stimulées en présence de 10%
d'effluent ;
en été : l'activité photosynthétique et la croissance de la communauté
algale périphytique sont inhibées en présence de 70% d'effluent ;
en hiver : l'activité photosynthétique et la croissance de la communauté
algale périphytique sont inhibées en présence de 50 et 70% d'effluent.
Chlorophylle-a
Production brute
/Respiration
PB/R = 4 : témoin
PB/R = 5 : 2%
PB/R = 6 : 10%
PB/R = 7 : 50%
PB/R = 3 : témoin
PB/R = 3 : 2%
PB/R = 5 : 10%
PB/R = 6 : 25%
PB/R = 6 : 50%
PB/R = 2 : 70%
Production brute
Max à 10%
Effet (+) : 10 et 50%
Effet (-) : aucun
Max: 25%
AI ~ 200 : Témoin
AI ~ 200 : 0,4% et 2%
IA ~ 100 : 10%
100 <IA <200 : 50%
AI ~ 500 : Témoin
Effet (+) : 2 à 25%
200 <IA <300 : 2 à 25%
Effet (+) : aucun
Printemps Max : 10%
Eté
Indice autotrophique
Effet (+) à 10%
Effet (-) : aucun
Max : 10%
AI ~ 450 : 50%
Effet (-) : 70%
Effet (-) aucun
AI ~ 650 : 70%
Max : 10%
Hiver
Max à 25%
AI ~ 200 : Témoin
200 <IA <300 : 10 et 25%
Effet (+) : aucun
Effet (+) : aucun
AI ~ 450 : 50%
Effet (-) : 50 ; 70%
Effet (-) : 50 et 70% AI ~ 570 : 70%
Tableau 15. Effets sur la chlorophylle-a, la production brute et le ratio PB/R.
Légende. Effet (+) : effet stimulant ; effet (-) effet inhibiteur ; ND : non déterminé.
Rappels :
IA < 100 : dominance des autotrophes ; IA > 400 : dominance des hétérotrophes.
PB/R > 1 : dominance des autotrophes ; PB/R < 1 : dominance des hétérotrophes.
PB/R
PB/R
PB/R
PB/R
PB/R
=
=
=
<
<
5
5
5
2
1
:
:
:
:
:
témoin
10%
25%
50%
70%
Max : maximum.
168
Une comparaison des indices autotrophiques et des ratios PB/R conduit aux
mêmes tendances lorsque nous concluons à une dominance de la composante
autotrophe. En revanche, lors de la campagne d'été, le biofilm exposé à 50% d'effluent
a un indice autotrophique supérieur à 400 mais un ratio PB/R égal à 6. Du point de vue
structurel, le biofilm est dominé par la composante hétérotrophe [FAYOLLE, 1998] mais
du point de vue fonctionnel l'activité photosynthétique est importante [ODUM, 1957].
Cette opposition pourrait s'expliquer par une accumulation de nécromasse, inclue dans
la mesure de la masse organique totale et donc, indirectement, dans le calcul de l'indice
autotrophique.
L'activité de la leucine aminopeptidase du biofilm testé au printemps est
significativement stimulée aux plus faibles concentrations en effluent (0,4% et 2%). En
hiver, l'activité est dix fois plus élevée qu'aux deux autres saisons. Elle est
significativement et fortement inhibée en présence de 10%, 25% et 50% d'effluent mais
l'effet à 70% d'effluent est non significatif.
9000
Produit formé en nmole /h / cm
2
900
800
*
8000
7000
700
*
6000
600
500
**
**
**
5000
4000
400
3000
300
*
*
200
2000
100
1000
0
0
Témoin
0,4%
Printemps 2002
Eté 2002
2%
10%
25%
Hiver 2002 (axe secondaire)
50%
70%
Figure 23. Activité de la leu-amp en fonction de la concentration en effluent testée et des
saisons
Concentrations testées en été : 0 ; 2 ; 10 ; 50% et 70%.Concentrations testées en hiver : 0 ; 10 ;
50 et 70%.
169
3.3
Synthèse des effets observés en bio-essais
Au cours de cette partie, nous présenterons une synthèse des effets de la
concentration en effluent observés sur les différents biodescripteurs périphytiques.
Dans ce cadre, nous tenterons de mettre en exergue l'intérêt et la complémentarité des
analyses en composantes principales et des analyses de variance. Enfin, au-delà de
toutes considérations relatives à l'effet de la concentration en effluent, nous nous
intéresserons aux influences de la concentration sur les interactions entre les
communautés algales et bactériennes.
3.3.1
Effet de la concentration en effluent
A l'exception des effets relatifs aux activités respiratoires mesurées en hiver,
les tendances préalablement mises en évidence par les ACP sont ensuite confirmées
par les ANOVA (Tableau 16). Toutefois, comme nous pouvons le voir dans le tableau
de synthèse, il est évident que les analyses de variance affinent et complètent les
observations issues des ACP. Afin d'illustrer notre propos, considérons l'effet de la
concentration en effluent sur la croissance globale et algale des biofilms testés au
printemps (deux premières lignes du tableau). L'ACP suggère un effet stimulant de
l'effluent lorsque sa concentration est égale à 10% ; les ANOVA confirment
assurément cette observation mais révèlent également un effet bénéfique d'une
exposition à 10% d'effluent vis-à-vis de ces deux biodescripteurs.
Quant aux analyses multivariées, elles permettent une description graphique
de l'effet d'un traitement vis-à-vis de l'ensemble des variables considérées, ce qui n'est
pas envisageable par simple lecture du tableau de données notamment lorsque la
concentration en eflluent a un effet bénéfique sur certains biodescripteurs et négatif sur
d'autres. Dans le cadre de nos essais, les analyses en composantes principales
permettent d'affirmer que l'ensemble des biodescripteurs analysés permet de distinguer
l'effet des différentes concentrations en effluent testées quelle que soit la saison
d'étude. Par ailleurs, la sensibilité des biodescripteurs est telle que la distinction des
traitements effectués au printemps en présence de 0%, 0,4% et 2% est possible.
La présentation synthétique des résultats nous permet de souligner l'évolution
de la sensibilité des biofilms en fonction des saisons. Dans le cadre de nos essais, c'està-dire en tenant compte du choix des biodescripteurs périphytiques et des
caractéristiques de l'effluent testé, la sensiblité des biofilms est supérieure en hiver (les
concentrations les plus faibles n'ont cependant pas été testées). Cette différence est très
probablement expliquée, au moins en partie, par l'évolution saisonnière de la
composition spécifique des biofilms [VIS et al., 1998 ; GRIFFITH et PERRY, 1995].
170
MO
Chloro-a
Printemps
Leu-amp
2002
Respiration
Prod. brute
Eté
2002
Hiver
2002
MO
Chloro-a
Leu-amp
Respiration
Prod. brute
MO
Chloro-a
Leu-amp
β-Gluc
Respiration
Prod. brute
0,4 %
2%
10 %
;
;
À
À
;
;
À
;
;
À
;
;
À
;
;
À
;
;
À
;
;
;
25 %
50 %
70 % ACP
MO : À 10% et 50%
Chloro-a : À 10%
Leu-amp : Â ?
Respi. : Â 50%
Prod. brute : À 10%
Â
;
À
À
À
;
À
À
;
Â
;
Â
;
;
;
;
;
Â
;
Â
;
À
;
;
;
À
;
À
;
À
Â
;
À
Â
Â
;
;
Â
Â
;
Â
;
;
;
Â
Â
Â
MO : À 50%
Chloro-a : À 25%
Leu-amp : À 50% et 70%
Respi. : Â 50% et 70%
Prod. brute : Â 50% et 70%
MO : ?
Chloro-a : ?
Leu-amp Â
β-Gluc : ?
Respi. : Â 50% et 70%
Prod. brute : Â 50% et 70%
Tableau 16. Synthèse des effets observés en fonction des concentrations testées.
Légende. MO : masse organique ; Chloro-a : Chlorophylle-a ; β-Gluc : β-D-glucosidase ; Leuamp ; Leucine aminopeptidase ; cellule grisée : concentration non testée ; flèche montante,
effet positif ; flèche descendante, effet inhibiteur ; rond barré, effet nul ; point dinterrogation :
effet non déterminé. "?" : variable mal représentée sur l'ACP.
Nous pouvons noter que l'activité photosynthétique est supérieure au
printemps et ceci, quelle que soit la concentration testée (Figure 21). Cette saison,
propice au développement de la communauté algale pourrait justifier cette tendance.
De même, l'activité respiratoire est globalement supérieure en été (Figure 22). Ces
deux observations corroborent les résultats de SHELDON et TAYLOR (1982) qui
observent, en canaux artificiels, une diminution du ratio PB/R à la fin de l'été, associé
à une augmentation de la température et de l'activité respiratoire périphytique. ACUÑA
et al. (2004) constatent également une augmentation de l'activité respiratoire à la fin de
l'été dans le cas de biofilms colonisés in situ sur substrats artificiels. Ces derniers
attribuent également le déclin de la communauté algale (croissance et activité
photosynthétique) au développement intensif de la végétation des berges qui limite
l'exposition des biofilms à la lumière.
Nous supposons que le biofilm collecté en été contient une accumulation de
biomasse sénescente liée au déclin des cellules algales situées au niveau des couches
inférieures du biofilm. La teneur en phéopigments du biofilm collecté en été est de
2,58 µg/cm2 alors qu'elle est inférieure à 0,4 µg/cm2 au printemps et en hiver, ce qui
tend à corroborer cette hypothèse. En parallèle, l'augmentation de température à cette
171
saison, 23°C dans la Meurthe et dans nos bio-essais, favorise très certainement les
activités microbiennes liées à la décomposition de la matière organique. Les biofilms
collectés n'ayant pas été caractérisés vis-à-vis de leur capacité de biodégradation
préalablement aux essai, cette seconde hypothèse est plus difficilement justifiable.
3.3.2
Interactions entre les communautés algales et bactériennes
Comme nous venons de voir, les bio-essais permettent de conclure sur les
effets de la concentration d'un effluent complexe sur une communauté périphytique. Il
est également intéressant d'évoquer l'interaction entre les communautés bactériennes et
algales suggérée par les corrélations, ou anti-corrélations, entre l'activité de la leucine
aminopeptidase et les variables impliquant la communauté algale.
Afin de faciliter la compréhension de nos propos, nous rappelons que
l'activité de la leucine aminopeptidase est généralement associée aux bactéries
hétérotrophes. Elle permet l'hydrolyse de certains polymères en monomères
directement assimilables par les bactéries du fait de leur masse moléculaire moins
élevée. Par ailleurs, selon la théorie de CHRÓST (1991), plus amplement présentée dans
la suite du document (cf Partie 2, chapitre 3), la synthèse et le fonctionnement de la
leucine aminopeptidase sont stimulés par la présence de composés organiques de fortes
masses moléculaires. Inversement, en présence de composés organiques de faibles
masses moléculaires la synthèse et le fonctionnement de l'enzyme sont inhibés. Le lien
avec la composante algale est le suivant : le développement de la communauté algale
s'accompagne de la biosynthèse d'exudats algaux organiques de faibles masses
moléculaires, alors que le déclin de la communauté algale entraîne la libération de
composés organiques de fortes masses moléculaires, tels que les constituants
cellulaires [SABATER et ROMANI, 1996 ; AINSWORTH et GOULDER, 2000a]. Le modèle
de LOCK et al. (1984) suggère l'utilisation des composés algaux par les bactéries
hétérotrophes au sein des biofilm épilithiques.
Les analyses en composantes principales relatives aux campagnes d'essai
menées en été et en hiver suggèrent une absence de corrélation entre les variables
"leucine aminopeptidase" d'une part, et "production brute" et chlorophylle-a" d'autre
part : l'angle formé par les vecteurs qui les représentent sur le cercle de corrélation est
proche de 90°. La campagne menée au printemps suggère une corrélation entre
l'activité de la leucine aminopeptidase et la teneur en phéopigment. Aux autres saisons,
la variable "phéopigments" est non représentée ou mal représentée.
Le calcul du coefficient de corrélation de Pearson entre la variable relative à
l'activité de la leucine aminopeptidase et les variables impliquant la communauté
algale (chlorophylle-a, production brute et phéopigments) permet de confirmer
l'interprétation globale et graphique des ACP :
172
quelle que soit la saison, l'activité de la leucine aminopeptidase est
négativement corrélée à la teneur en chlorophylle-a (p < 0,05). Elle est
également systématiquement négativement corrélée à la production
brute, même si en hiver la corrélation (négative) est non significative ;
au printemps et en été, l'activité de la leucine aminopeptidase est
positivement corrélée à la teneur en phéopigments (p < 0,05) ; pas de
données de phéopigment en hiver.
En conclusion, ces observations vont dans le sens de la théorie énoncée par
CHRÓST (1991) sur le mode de régulation de l'activité de la leucine aminopeptidase. La
croissance et l'activité de la communauté algale, qui se manifestent par une
augmentation de la teneur en chlorophylle-a et de l'activité photosynthétique
(production brute), ont pour conséquence d'inhiber la synthèse et/ou l'activité de la
leucine aminopeptidase. Inversement, la sénescence de la communauté algale, qui se
manifeste par une augmentation de la teneur en phéopigments, stimule la synthèse
et/ou l'activité de la leucine aminopeptidase.
3.4
Perspectives d'amélioration des bio-essais
Dans la perspective d'optimiser les bio-essais, au cours de la dernière
campagne d'essai, nous nous sommes intéressés aux trois points suivants :
la variabilité spatiale du périphyton colonisé in situ afin de déterminer
si un échantillonnage amélioré pourrait améliorer l'homogénéité des
réplicats et, par conséquent, d'en réduire le nombre.
la comparaison des biofilms en sortie du cours d'eau et des biofilms
témoins en fin d'essai, ceci afin d'évaluer ce que nous appellerons par la
suite "l'effet incubation" ; cette comparaison inclut aussi le stress de
"manipulation".
le suivi des activités photosynthétique et respiratoire au cours des essais
afin d'évaluer l'effet de la durée d'exposition sur la réponse des
biofilms.
Ces différents essais sont successivement présentés dans les paragraphes qui
suivent.
3.4.1
Variabilité spatiale du biofilm colonisé in situ
En fin d'essai, toutes campagnes et tous traitements confondus, les
coefficients moyens de variation sont compris entre 15 et 20%, à l'exception de ceux
173
relatifs à la teneur en chlorophylle-a et à la teneur en phéopigments qui atteignent
respectivement 30 et 75% au printemps et en été. Selon notre avis, cette variabilité
reste acceptable sauf dans le cas des phéopigments. Toutefois, une amélioration du
dispositif de collecte pourrait limiter la variabilité spatiale de la colonisation des
biofilms collectés en vue des essais et, indirectement, réduire la variabilité entre les
réplicats des bio-essais. Les analyses statistiques portent sur les biofilms collectés
uniquement dans le but d'être caractérisés et non pas testés.
Sachant que notre dispositif de collecte des biofilms in situ, se compose de
quatre séries de douze lames de verre (Photo 21), il n'est pas exclu que la variabilité
des réplicats observée en fin d'essai soit en effet liée à la variabilité des substrats
colonisés préalablement sélectionnés pour les essais. Afin de vérifier cette hypothèse,
lors de la dernière campagne d'essai, nous nous sommes intéressés à la variabilité
spatiale du biofilm colonisé in situ selon un découpage de la zone de collecte
amont/aval d'une part, et haut/bas d'autre part (Photo 21). Cette démarche a aussi pour
objectif de déterminer si un échantillonnage stratifié aléatoire serait préférable à un
échantilonnage aléatoire, ce qui permettrait, le cas échéant, d'améliorer notre mode
d'échantillonnage. Selon nos conclusions, une réduction du nombre de réplicats
pourrait être envisagée pour augmenter le nombre de concentrations testées ou, plus
simplement, pour alléger les essais.
Ecoulement
Haut aval
Haut amont
Bas aval
Bas amont
Photo 21. Dispositif de collecte du biofilm en milieu naturel : 4 séries de 12 lames.
L'homogénéité de la colonisation du biofilm in situ est étudiée par la
caractérisation de quatre substrats colonisés (lames de verre) aléatoirement prélevés
dans chaque zone du dispositif de collecte : haut/aval, bas/aval, haut/amont et
bas/amont (cf Photo 21). L'homogénéité de la colonisation du biofilm est évaluée visà-vis de la masse organique, de la teneur en chlorophylle-a et en phéopigments, ainsi
que de l'activité des enzymes leucine aminopeptidase et β-D-glucosidase. Les activités
de production et de respiration n'ont pas pu être mesurées du fait du lancement des bioessais, le matériel étant commun.
174
Les données sont traitées par une analyse en composantes principales afin de
déterminer les ressemblances et les oppositions éventuelles entre les zones de
colonisation (Figure 24).
F2
Baval
Baval
2
-1.8 4.2
-1.6
Baval
1
-1 1
-1
Leu-amp
MO
Baval
Bamont
Haval
Haval
F1
Bamont
Phéo
β-Gluc
Chloro-a
Haval
Bamont
Bamont
Hamont Hamont
Hamont
Haval
Hamont
Figure 24 . ACP, colonisation in situ, hiver 2002.
Les variables biologiques sont toutes corrélées au facteur F1, il s'agit d'un
effet "taille" : certains individus se caractérisent par des valeurs faibles pour
l'ensemble des variables, alors que d'autres individus se caractérisent par des valeurs
fortes pour l'ensemble des variables. L'axe F2 semble opposer les variables leucine
aminopeptidase et masse organique d'une part et, les variables phéopigments, β-Dglucosidase et chlorophylle-a d'autre part. En réalité, une étude plus détaillée des
coordonnées montre que toutes les variables sont davantage liées à F1 qu'à F2 à
l'exception de la leucine aminopeptidase.
Le groupe d'individus de la zone "haut/aval" s'oppose à celui de la zone
"bas/amont" selon F1 : la masse organique, en phéopigments, en chlorophylle-a, ainsi
que l'activité de la β-D-glucosidase, sont plus élevées dans la zone "haut/aval" que
dans la zone "bas/amont". De même, le groupe d'individus de la zone "bas/aval"
s'oppose à celui de la zone "haut/amont" selon F2 : l'activité de la leucine
aminopeptidase est plus faible dans ce dernier secteur.
L'analyse en composantes principales met en évidence un regroupement des
individus, c'est-à-dire des échantillons, selon les "zones" étudiées. En conséquence,
nous suggérons de procéder à un échantillonnage aléatoire et stratifié en prélevant le
175
même nombre de lames dans chaque zone. Une étude de la variabilité de la
colonisation au sein de chaque zone permettrait de fixer le nombre d'échantillons.
Le lien entre la typologie des individus et celle des variables ne permet pas
d'expliquer ces regroupements ou oppositons observés. Néanmoins, nous pouvons
noter que la dispersion des échantillons des deux séries de lames placées en aval du
dispositif est supérieure à celle des échantillons des deux séries de lames placées en
amont. Ce résultat soulève la question suivante : ne serait-il pas préférable d'utiliser
quatre dispositifs de collecte contenant une série de douze lames au lieu d'un dispositif
contenant quatre séries de douze lames ?
A présent, afin d'expliquer les regroupements et oppositions entre les quatre
zones du dispositif de collecte, des analyses de variance sont effectuées. La normalité
de la distribution des données est vérifiée par le test de Shapiro et l'égalité des
variances est contrôlée par le test de Levene. Une analyse de variance à deux facteurs
montre que l'interaction des effets "haut/bas" et "amont/aval" est non significative
(p > 0,05). Les effets sont donc étudiés par une analyse de variance à un facteur
(ANOVA-1). Les résultats sont présentés ci-après (Tableau 17).
L'effet du positionnement "haut/bas" est significatif dans le cas des variables
impliquant la communauté phototrophe. Cet effet est sans aucun doute lié à la
différence d'exposition à la lumière entre les deux séries de lames placées en haut et
les deux séries de lames placées en bas du dispositif de collecte. Ce résultat pouvait
être prévisible mais nous avions pris soin de limiter la distance entre les lames du haut
et celles du bas (< 7 cm). En revanche, nous n'expliquons pas l'effet "amont/aval".
Attention, le traitement de ces données permet de se prononcer sur la significativité
de la différence vis-à-vis d'un biodescripteur et non sur la signification écologique
de cette différence.
Masse organique
Chlorophylle-a
Phéopigments
β-Glucosidase
ANOVA-1
Composantes
périphytiques impliquées Effet "haut/bas"
Hétérotrophes
NS
Autotrophes
Phototrophes
S**
Phototrophes
NS
Hétérotrophes
NS
Hétérotrophes
S*
Phototrophe
ANOVA-1
Effet "amont/aval"
S*
NS
NS
S**
NS
Tableau 17. Evaluation de l'homogénéité spatiale de la colonisation in situ des biofilms.
Afin d'aller plus loin dans notre démarche visant à expliquer l'hétérogénéité
spatiale de la colonisation du biofilm sur notre dispositif de collecte, une détermination
176
de la composition taxonomique des diatomées a été confiée au bureau d'études Bi-eau
(Angers). L'identification des diatomées a été effectuée sur des échantillons moyens
correspondant aux quatre zones définissant notre dispositif de collecte.
L'analyse montre que les espèces Rhoicosphenia abbreviata (RABB),
Eolimna minima (EOMI), Cocconeis placentula Ehrenberg (CPLA) et Achnanthes
minutissima (AMIN) sont majoritairement représentées dans les quatres zones du
dispositif de collecte. Elles représentent, dans ces zones, 71 à 84% des taxons
identifiés. Le pourcentage relatif de ces espèces est détaillé ci-dessous (Tableau 18).
RABB
Aval
Amont
Haut
39%
37%
Bas
58%
50%
EOMI
Aval
Amont
Haut
14%
17%
Bas
21%
14¨%
CPLA
Aval
Amont
Haut
20%
8%
Bas
3%
9%
AMIN
Aval
Amont
Haut
2%
5%
Bas
2%
4%
Rhoicosphenia abbreviata [Bi-Eau, 2004]
Cocconeis placentula [Bi-Eau, 2004]
Tableau 18. Abondance relative en % des taxons majoritaires des biofilms colonisés in situ.
En conclusion, il est difficile d'expliquer la variabilité de certains
biodescripteurs par une différence de composition des biofilms ; toutefois, ces données
confirment la nécessité de procéder à un échantillonnage aléatoire stratifé.
Enfin, nous pouvons noter que l'abondance relative de l'espèce la plus
représentée au sein des quatre zones du dispositif de collecte, Rhoicosphenia
abbreviata (RABB), est supérieure dans les deux séries de lames inférieures.
3.4.2
Etude de l'effet "incubation"
Les effets potentiels de la concentration en effluent s'ajoutent au stress dû au
changement des "conditions de vie" des organismes. Pour cette raison, nous nous
intéressons ici à l'effet "incubation", par comparaison des caractéristiques des biofilms
au moment de leur collecte dans le cours d'eau et des caractéristiques des biofilms
"témoins" en fin d'essai.
177
Chloro-a
µg/cm2
Avant essai
Masse org.
mg/cm2
Printemps 2002
n=8
Eté 2002
n = 18
Hiver 2002
n = 16
1,04 ± 0,18 12,24 ± 2,06
CV = 18%
CV = 17%
1,36 ± 0,13 13,91 ± 3,6
CV = 10
CV = 26%
1,55 ± 0,28 9,42 ± 4,24
CV = 18%
CV = 45%
Fin d'essai
Masse org.
mg/cm2
Chloro-a
µg/cm2
Printemps 2002
Témoin : n = 6
Eté 2002
Témoin : n = 5
Hiver 2002
Témoin : n = 6
1,22 ± 0,18
CV = 15
1,17 ± 0,32
CV = 28
1,92 ± 0,37
CV = 19%
4,97 ± 1,88
CV = 38
2,47 ± 0,82
CV = 33
9,46 ± 0,72
CV = 8%
Phéopigments
µg/cm2
0,23 ± 0,14
CV = 61%
2,58 ± 0,59
CV = 23
0,36 ± 0,36
CV = 99%
Phéopigments
µg/cm2
2,44 ± 0,66
CV = 27
1,04 ± 0,46
CV = 45
0,10 ± 0,03
CV = 31
Ratio
"Chloro/(chloro+Phéo)"
IA
0,98 ± 0,01
CV = 1%
0,83 ± 0,04
CV = 4
0,97 ± 0,02
CV = 2%
85 ± 11
CV = 13%
107 ± 16
CV = 15
201 ± 100
CV = 49%
Ratio
"Chloro/(chloro+Phéo)"
IA
0,66 ± 0,12
CV = 18
0,71 ± 0,06
CV = 9
0,99 ± 0,00
CV = 0,25
269 ± 80
CV = 30
492 ± 117
CV = 24
204 ± 42
CV = 21
Tableau 19. Caractérisation des biofilms collectés et des biofilms "témoins" en fin de période
d'essai.
Légende. n : nombre de réplicats ; CV ; coefficient de variation ; Chloro : Chlorophylle-a ;
Phéo : phéopigments ; Masse org. : masse organique ; IA : indice autotrophique ;
Les résultats montrent que l'effet de l'incubation se manifeste clairement au
niveau de la communauté algale au printemps et en été. En fin d'essai, la teneur en
chlorophylle-a est deux fois plus faible au printemps et cinq fois plus faible en hiver.
L'effet est particulièrement net sur la communauté périphytique testée en été ;
initialement caractérisée par la dominance de la composante autotrophe, la
communauté périphytique est ensuite caratérisée par la dominance de la composante
hétérotrophe. Par ailleurs, l'évolution du ratio "chlorophylle-a/(chlorophyllea + phéopigments)" confirme l'accumulation de cellules algales sénescentes dans les
biofilms "témoins" testés au printemps et en été : initialement proche de 1, il est
ensuite d'environ 0,7.
La sénescence de la communauté algale dans les essais témoins pourrait
intuitivement surprendre. D'une part, la manipulation des biofilms lors de la mise en
oeuvre des bio-essais conduit irrémédiablement à la remise en suspension des matières
déposées à la surface des biofilms ; d'autre part, le système d'éclairage artificiel du
dispositif expérimental est, a priori, plus favorable au développement de la
communauté algale que les conditions de colonisation in situ. En effet, les biofilms
sont prélevés dans un canal étroit (7 m), où l'eau est légèrement colorée et les berges
particulièrement végétalisées à la fin de l'été, ce qui limite l'exposition des biofilms à
la lumière.
178
La sénescence de la communauté algale soulève la question suivante : ne
serait-il pas préférable de réduire le temps d'essai afin de réduire les effets inhérents au
dispositif et au protocole expérimentaux ? Mais cette première question en entrâine
une seconde : si l'effet de la durée d'exposition est réduite quelle devient la pertinence
des biodescripteurs structurels globaux dont le temps de réponse est supérieur à celui
des biodescripteurs fonctionnels ?
3.4.3
Effet de la durée d'essai sur la réponse des biofilms
En théorie, la durée des bio-essais devrait respecter un temps d'adaptation des
organismes et tenir compte de l'épuisement du milieu d'essai en éléments nutritifs.
Dans notre cas, la durée des bio-essais a été définie par cohérence au temps
d'exposition des biofilms à l'effluent fixé dans le cas des essais menés en canaux
artificiels, c'est-à-dire environ deux semaines. Pour pallier une éventuelle carence en
éléments nutritifs, un renouvellement hebdomadaire des milieux a été réalisé. Afin de
contrôler la pertinence de nos choix (durée d'essai), un suivi des activités
photosynthétique et respiratoire a été effectué lors de la dernière campagne d'essai
(hiver 2002). Ces mesures ont l'avantage d'être "non destructives" et de représenter
l'activité globale des biofilms.
Les résultats relatifs au suivi de la production primaire brute sont très clairs.
Il n'existe peu ou pas de différence entre les traitements après deux jours d'essai. En
revanche, à partir du cinquième, la distinction entre les différents traitements est de
plus en plus manifeste. Les mesures effectuées le 8è jour et le 14è jour conduisent par
ailleurs aux même conclusions.
Les résultats relatifs au suivi de l'activité respiratoire montrent également
qu'au bout de deux jours d'essai, la réponse des biofilms est comparable quel que soit
le traitement. A partir du cinquième jour d'essai, la distinction entre les essais devient
possible. Cependant, au vu des intervalles de confiance, les conclusions ne seraient pas
identiques au huitième et au quatorzième jour d'essai. Dans le premier cas, les effets
sont négatifs et significatifs en présence de 50 et 70% d'effluent ; dans le second cas,
l'effet de l'effluent à 50% est non significatif. La modification de la durée d'essai, au
vu de ces résultats, est une décision difficile car des mesures intermédiaires auraient
peut-être donné lieu à des conclusions différentes. Enfin, l'effet de la durée du
traitement est très probablement fonction de la saison et de la charge trophique du
cours d'eau.
En conclusion, les résultats des bio-essais montrent que les traitements
peuvent être différenciés dans les conditions expérimentales qui sont les nôtres.
Cependant, il est vrai qu'une éventuelle carence en éléments nutritifs dans les essais
témoins constitue une source de confusion. En effet, la stimulation de la croissance
algale en présence de 10% et 25% d'effluent au printemps et en été est très
vraisemblablement liée à la présence d'éléments nutritifs dans l'effluent mais cet effet
179
est peut être amplifié par une carence éventuelle en éléments nutritifs dans les essais
témoins. Aussi, suggérons-nous de diminuer la durée d'essai à une semaine et/ou de
suivre la consommation en éléments nutritifs. La meilleure solution, serait d'envisager
une circulation du milieu avec un renouvellement partiel.
180
160
Production brute en mg/h/m
2
140
120
100
80
60
40
20
0
2
4
Témoin
6
10%
8
25%
50%
10
12
70%
14
16
Durée d'essai (jours)
Figure 25 . Suivi de la production brute primaire dans les bio-essais en mgO2/h/m 2 (hiver
2002).
35
Respiration en mg/h/m
2
30
25
20
15
10
5
0
2
4
Témoin
6
10%
8
25%
50%
10
70%
12
14
16
Figure 26. Suivi de la respiration dans les bio-essais en mgO 2/h/m 2 (hiver 2002).
180
Chapitre 3. Réponse du périphyton
exposé à l'effluent en canaux artificiels.
Bio-essais
artificiels
Colonisation du
périphyton
Nature du milieu
d'essai
Lames de verre
Eau de la Meurthe
Laboratoire
N, P et Si
Canaux artificiels
Lames de verre
Rappel. Articulation des différents essais.
Campagne principale
18/08-20/09/02
Campagne
complémentaire
22/09-25/10/02
Campagne
complémentaire
16/10-18/12/02
34 jours
33 jours
33 jours
0 ; 10 ; 25 ; 50%
0 ; 25%
0 ; 10%
Réplicats de canaux
aucun
2 réplicats
2 réplicats
Prélèvements avant
injection en jours
T17, T20, T23
T16, T19, T23
T16, T19, T22
T23 jour
T23
T22
T24, T25, T30, T34
T24, T25, T29, T31 , T33
T24, T25, T29, T31 , T33
Canaux artificiels
(Chapitre 3)
Durée de l'essai
(% vol. d'effluent)
Injection
Prélèvements après
injection en jours
Caractérisation
Masse organique
Chlorophylle-a
Leu-aminopeptidase
β -D-glucosidase
Diversité pigmentaire
Diversité algale
Masse organique
Chlorophylle-a
Leu-aminopeptidase
β -D-glucosidase
-
Masse organique
Chlorophylle-a
Leu-aminopeptidase
β -D-glucosidase
-
Rappel. Essais en canaux artificiels : concentrations testées et temps de prélèvement. Tx : xème
jour d'essai
181
Rappel. Déroulement des essais en canaux artificiels.
T0
Mise en route des canaux et positionnement des substrats
T1
Enrichissement (N, P, K, Si) et ensemencement
T17
T20
(5 lots de 3 lames)
T23
Injection de l'effluent
T24
T30
(5 lots de 3 lames)
T34
Collecte du biofilm dans l'eau des canaux
(brosse à dent)
Jours d’essai
Ho mogénéisation des suspensions
(mixeur)
Chlorophylle-a
Bio masse
totale
Dénombrement
bactérien
Activités enzymatiques
hétérotrophes
Constitution d'un échantillon
moyen par canal
Diversité des diatomées
Diversité de la
communauté bactérienne
Diversité p ig mentaire
Rappel. Déroulement des essais en canaux artificiels et variables biologiques mesurées.
182
Partie 2. Chapitre 3. Réponse du périphyton exposé à l'effluent en canaux artificiels.
Ce chapitre est consacré à l'exploitation, à l'interprétation et à la discussion
des résultats relatifs aux trois campagnes d'essais menées en canaux artificiels.
L'objectif de ces trois campagnes, ainsi que la justification des concentrations en
effluent testées sont exposés dans les paragraphes qui suivent.
Compte tenu de la question centrale de notre étude, l'évaluation de l'effet de
la concentration d'un effluent complexe sur une communauté périphytique, la
démarche idéale aurait été de reprendre celle précédemment appliquée dans le cadre
des bio-essais. Cela nous aurait conduit à tester plusieurs concentrations en effluent
d'une part, et à effectuer des réplicats de canaux d'autre part. Toutefois, sachant que le
dispositif expérimental a été conçu et mis au point (résultats non présentés) dans le
cadre de nos travaux, il n'était pas envisageable de multiplier les canaux artificiels
avant même de définir le protocole d'essai et d'identifier les éventuelles améliorations à
apporter, que ce soit au niveau de la méthode ou du dispositif expérimental.
En conséquence, et sachant que notre dispositif se limite à quatre canaux,
notre choix a été de tester, dans un premier temps, l'effet de trois concentrations en
effluent et de conserver un canal comme témoin. Afin que l'interprétation de nos
données puisse néanmoins être renforcée par l'application d'un traitement statistique,
des réplicats intra-canal ont été effectués lors de chaque série de prélèvements (cf
matériels et méthodes). Les concentrations en effluent testées au cours de cette
campagne sont égales à 10%, 25% et 50% d'effluent. Elles ont été fixées par cohérence
avec celles testées en bio-essais mais, ne connaissant pas la sensibilité de notre
dispositif expérimental à ce stade de l'étude, nous n'avons pas testé de plus faibles
concentrations. Néanmoins, suite aux améliorations que nous énoncerons en
conclusion de notre rapport, visant à réduire la variabilité naturelle du dispositif, de
plus faibles concentrations pourront être testées ultérieurement. Dans un second temps,
deux autres campagnes d'essais ont été menées dans l'unique but de confirmer les
résultats de la première campagne en effectuant, cette fois-ci, deux réplicats de canaux
(deux canaux "test" et deux canaux "témoins"). Aussi, avons-nous testé, une nouvelle
fois, l'effet d'une concentration de 10% en effluent puis l'effet d'une concentration de
25% en effluent.
Ce chapitre se compose d'une partie introductive au cours de laquelle nous
exposerons le mode de traitement des données. Nous présenterons ensuite les résultats
de la campagne d'essais principale, la première, en nous intéressant à la caractérisation
des biofilms colonisés dans les canaux sur substrats artificiels avant l'injection de
l'effluent, ainsi qu'à l'évolution de leur caractéristiques structurelles et fonctionnelles
suite à l'exposition à l'effluent. Enfin, nous verrons que les campagnes d'essais
complémentaires confirment les effets précédemment observés.
Pour conclure, sachant que la première campagne d'essai est la plus
importante, notre discussion se limitera volontairement à cette campagne.
183
1.
Mode de traitement des données
1.1
Calcul de l'indice autotrophique
La structure globale du biofilm est classiquement évaluée au moyen de
l'indice autotrophique (IA), défini comme le ratio "Masse org. / teneur en chorophyllea". Cet indice permet de mettre en avant le ratio entre les organismes autotrophes et
hétérotrophes. Son interprétation doit tenir compte du mode de mesure de la masse
organique. Celui-ci intègre les organismes vivants mais aussi la nécromasse, les
composés organiques et tout autre dépôt de matière organique.
Dans le cadre de nos conditions expérimentales et de la nature de l'effluent
testé, l'apport de matière organique peut être négligé. Quant à la nécromasse, le dosage
des phéopigments (forme dégradée de la chlorophylle-a) permet d'estimer la part des
cellules algales sénescentes mais le mode de dénombrement des bactéries ne conduit
pas à la distinction des cellules vivantes, endommagées ou mortes.
Selon FAYOLLE (1998), une communauté périphytique dominée par les algues
est caractérisée par un indice autotrophique inférieur à 100. Inversement, une
dominance des organismes hétérotrophes éventuellement associés à des matières
détritiques se traduit par un indice supérieur à 400. Lorsque l'indice est compris entre
100 et 400, les deux communautés sont équilibrées.
1.2
Détermination des paramètres de cinétique des activités
enzymatiques : KM et Vm
Nous rappelons que la réaction de catalyse enzymatique porte sur la
dégradation d'un substrat en produit. La réaction suit généralement la loi de
MICHAELIS- MENTEN [SINSABAUGH et al., 1997].
L'activité des enzymes leucine aminopeptidase et β-D-glucosidase est évaluée
par la mesure de la vitesse d'apparition du produit issu de la réaction. Les mesures se
font à la concentration saturante en substrat.
La détermination expérimentale de la concentration saturante s'effectue par la
mesure de l'activité enzymatique à différentes concentrations en substrat.
L'exploitation de ces données permet également le calcul des paramètres
caractéristiques de la cinétique de la réaction. Il s'agit de la vitesse maximale de la
réaction (Vm) et de la constante de MICHAELIS (Km) ; Vm a la dimension d'une
concentration par unité de temps et Km a la dimension d'une concentration.
184
La vitesse maximum correspond à la vitesse observée lorsque l'enzyme est
saturée en substrat, elle représente les capacités maximales de l'enzyme. La constante
de MICHAELIS correspond à la concentration du substrat pour laquelle la vitesse atteint
la moitié de la vitesse maximum. Elle définit l'affinité de l'enzyme pour le substrat :
une diminution de la constante de MICHAELIS reflète une augmentation de l'affinité de
l'enzyme pour le substrat.
Les paramètres cinétiques Km et Vm peuvent être déterminés graphiquement
en traçant la relation 1/V = f(1/[S]) avec V la vitesse de réaction et [S] la concentration
en substrat. Cette relation est en théorie linéaire et, selon l'équation de MICHAELIS et
MENTEN, sa pente est égale au ratio Km/Vm. Elle coupe l'axe des ordonnées à la valeur
de 1/Vm et l'axe des abscisses à la valeur de (-1/Km).
Lorsqu'une baisse d'activité est observée, l'étude simultanée de ces deux
paramètres permet de déterminer si l'inhibition de la réaction est compétitive ou non :
Une inhibition compétitive se traduit par une valeur de Km inchangée et
une chute du Vm ; l'agent inhibiteur se fixe en dehors du site actif de
l'enzyme [PELMONT, 1995].
Une inhibition non compétitive peut se traduire par un Vm constant et
une augmentation du Km ; l'agent inhibiteur se fixe en dehors du site
actif de l'enzyme [PELMONT, 1995].
Une inhibition non compétitive peut aussi se traduire par une diminution
des deux constantes Vm et Km ; ce phénomène peut être lié à la
dégradation des enzymes synthétisées [SINSABAUGH et al., 1997].
1.3
Analyses multivariées et analyses de variance
Les données ont fait l'objet d'analyses multivariées (AFC, ACP, co-inertie),
d'une part, et d'analyses de variance d'autre part.
Des analyses en composantes principales (ACP) sont effectuées pour le
traitement des données biologiques relatives à la caractérisation du périphyton et pour
le traitement des données physico-chimiques relatives à la caractérisation du milieu
d'essai. Nous rappelons que ces analyses permettent de visualiser les regroupements ou
oppositions entre les individus sur un plan factoriel, ainsi que les corrélations ou anticorrélations linéaires entre les variables sur un cercle de corrélation (cf chapitre 2 et
annexe).
Des analyses factorielles des correspondances (AFC) sont effectuées pour le
traitement des données relatives à la composition et à la structure de la communauté
bactérienne périphytique. Ce type de technique est adapté à l'analyse d'un tableau de
contingence, c'est-à-dire d'un tableau d'effectifs obtenu en croisant les modalités de
185
deux variables qualitatives définies sur n individus. Dans ce cas, les espèces présentes
ne sont pas traitées comme des variables mais comme les modalités de la variable
"espèce". De même, les données en colonne ne sont plus traitées comme des individus
mais comme les modalités de la variable "relevé". Comme l'ACP, l'analyse factorielle
des correspondances a pour but de réduire la dimension des données en conservant le
plus d'information possible : recherche préalable de deux plans de projection qui
passent aussi près que possible des nuages des points lignes d'une part et des points
colonnes d'autre part. Elle permet de visualiser les regroupements ou oppositions entre
lignes d'une part et colonnes d'autre part sur les plans factoriels correspondants. La
distance du khi2 définit la ressemblance entre deux lignes ou entre deux colonnes.
L'AFC conduit à la mise en évidence d'une typologie des lignes, une typologie des
colonnes et d'un lien entre ces deux typologies. Ce dernier point s'obtient par la
superposition des deux plans factoriels. Contrairement à l'ACP, cette représentation
simultanée est universellement acceptée car les objets sont de même nature (classes
d'individus) [ESCOFIER et PAGES, 1998].
Des analyses de co-inerties (AFC/ACP ou ACP/ACP) sont ensuite appliquées
afin de coupler les données biologiques aux données physico-chimiques. Dans certains
cas, la simple analyse graphique des ACP et AFC permet de supposer que les
variations physico-chimiques expliquent les variations biologiques lorsqu'une
ordination des individus est observée selon la même logique dans les deux analyses.
Cependant, en toute rigueur, l'espace factoriel n'étant pas le même, il paraît nécessaire
de vérifier l'existence d'une ordination des individus selon les variables biologiques
d'une part, et les variables physico-chimiques d'autre part, au sein d'un espace factoriel
commun. L'analyse de co-inertie permet d'identifier la structure commune contenue
dans un couple de tableaux et d'analyser par la suite la partition de ces individus au
sein de cette structure commune.
L'étude des variables indépendamment les unes des autres est ensuite réalisée
pour l'ensemble des quatre canaux par des analyses de variance (ANOVA) à un et/ou
deux facteurs contrôlés. Ces analyses ont pour objectif d'évaluer la significativité des
effets observés lors de l'interprétation graphique des analyses multivariées.
Une analyse de variance à deux facteurs (temps & concentration) est
préalablement effectuée (ANOVA-2). Lorsque l'interaction est non significative
(p ≥ 0,05), l'effet de la concentration est étudié indépendamment. Si l'interaction est
significative, l'effet "concentration" est alors étudié à chaque temps de prélèvement
(ANOVA-1). Le test de post-occurrence appliqué pour une comparaison des moyennes
deux à deux est le test de Bonferroni. Les comparaisons sont effectuées entre un canal
"test" et le canal témoin.
Les analyses de variance présentées dans ce chapitre sont réalisées après
vérification de la normalité de la distribution par application du test de Shapiro. Si les
données brutes ne satisfont pas cette condition initiale leur log 10 est alors calculé. De
même, l'égalité des variances est contrôlée par application du test de Levene. Si cette
186
seconde hypothèse n'est pas vérifiée les analyses de variance seront néanmoins
effectuées mais les conclusions seront à considérer avec prudence.
Enfin, l'étude des corrélations linéaires entre variables est réalisée par
application du coefficient de Pearson.
Les analyses multivariées sont effectuées à l'aide du logiciel ADE-4 version
2001 [http//pbil.univ-lyon1.fr/ADE4 ; THIOULOUSE et al., 1997] et les analyses
univariées à l'aide du logiciel Statistica 6.0 (StatSoft Inc., 2001).
2.
Campagne d'essai principale
Cette campagne a pour objectif d'évaluer la réponse de communautés
périphytiques colonisées en canaux artificiels pendant 23 jours puis exposées, dans ces
mêmes canaux, à différentes concentrations en effluent (10%, 25% et 50% v:v) pendant
11 jours.
Les réponses des communautés périphytiques sont estimées par la mesure des
effets de la perturbation sur l'évolution de paramètres structurels et fonctionnels : la
biomasse totale (masse organique), la biomasse algale (chlorophylle-a), la densité
bactérienne (dénombrement au DAPI), la diversité pigmentaire (HPLC), la diversité
diatomique, la diversité eubactérienne (DGGE) et, enfin, les activités des enzymes
leucine aminopeptidase et β-D-glucosidase. Ces variables biologiques sont utilisées
comme biodescripteurs de l'intensité de la perturbation chimique étudiée.
Au cours de l'essai, les biofilms ont été collectés et caractérisés à différents
intervalles de temps avant l'injection de l'effluent (T17, T20, T23) et après son
injection (T24, T25, T30, T34). La fréquence de prélèvement post-injection a été fixée
de manière à permettre l'observation des effets immédiats et des effets différés.
Nous rappelons que "Tx" désigne le "xème jour d'essai". Le dénombrement
bactérien n'a pas été fait à T20 et T25 pour des questions de temps. Pour la même
raison, les analyses portent sur le traitement de trois réplicats intra-canal (n=3) et non
de cinq réplicats (n=5). Les analyses relatives à la composition des communautés
algale et bactérienne ont été effectuées sur un échantillon moyen (cf matériels et
méthodes).
187
Biodescripteurs
Temps de prélèvement en jours
T17
T20
T23
T24
T25
T30
T34
Biomasse totale
n=5
n=5
n=5
n=5
n=5
n=5
n=5
Biomasse algale
n=5
n=5
n=5
n=5
n=5
n=5
n=5
Abondance bactérienne
n=3
ND
n=3
n=3
ND
n=3
n=3
n=1
n=1
n=1
n=1
n=1
n=1
n=1
Diversité bactérienne
n=1
ND
ND
n=1
ND
n=1
n=1
Leu-aminopeptidase
n=5
n=5
n=5
n=5
n=5
n=5
n=5
β-D-Glucosidase
n=5
n=5
n=5
n=5
n=5
n=5
n=5
Absence d'effluent
Présence d'effluent
Tableau 20. Synthèse des analyses effectuées et du nombre de réplicats intra-canal (n).
Dans cette partie, consacrée à la présentation des résultats de la campagne
d'essai principale, nous aborderons successivement :
les caractéristiques physico-chimiques du milieu d'essai avant injection
de l'effluent ;
les caractéristiques des communautés périphytiques avant l'injection de
l'effluent ;
les réponses des communautés périphytiques suite à l'injection de
l'effluent.
2.1
Caractéristiques physico-chimiques initiales du milieu d'essai
Les caractéristiques physico-chimiques du milieu d'essai présentées cidessous correspondent à la caractérisation de l'eau de la ville introduite dans les
canaux (Tableau 21). Les analyses ont été effectuées sur des échantillons prélevés dans
la colonne d'eau 24h après la mise en route des canaux. Ce temps correspond à la
période fixée pour la déchloration de l'eau (cf Déroulement de l'essai).
pH Cond.
µ S/cm
CT
COT
Cl-
NO 3- NO 2- NH 4+ PO 43- SO 42- Ca2+
mg/L
Na+ Mg 2+
K+
Si
7
470 40,90 <0,5 13,5 5,4 ND ND ND 33,5 80,3 11,2 5,2
1,4
4
Tableau 21. Caractéristiques physico-chimiques de l'eau du réseau introduite dans les canaux.
Légende. ND : non détectable.
188
A l'issue de la durée attribuée à la déchloration de l'eau, le milieu est enrichi
en nitrates (KNO3), en phosphates (KH2PO4) et en silice (SiO2Na2O.5H2O). Cet
enrichissement correspond à un apport de 3 mg/L de nitrates, de 0,8 mg/L de
phosphates et de 7 mg/L de silice. Les paramètres modifiés à l'issue de cet
enrichissement sont présentés ci-dessous (Tableau 22).
pH Cond. NO 3- NH 4+ PO 43- Ca2+ Na+
K+
Si
µS/cm mg/L mg/L mg/L mg/L mg/L mg/L mg/L
8.7 560
21
0,1
0,60
68
24
11
6,5
Tableau 22. Modifications des caractéristiques physico-chimiques de l'eau du réseau introduite
dans les canaux suite à son enrichissement en Si, N et P.
L'eau du milieu d'essai, c'est-à-dire l'eau du réseau introduite dans les canaux
déchlorée puis enrichie (N-NO3, P-PO4, Si), est alcaline et bien minéralisée (Tableau
22). Le milieu est riche en sels nutritifs, les teneurs en nitrates et phosphates
correspondent à des milieux mésotrophes. En revanche, la teneur en carbone organique
dissous est inférieure à 0,05 mg/L.
2.2
Caractéristiques physico-chimiques du milieu d'essai juste avant
l'injection de l'effluent dans les canaux "tests"
Les caractéristiques physico-chimiques de l'eau prélevée dans les quatre
canaux après 23 jours de colonisation, c'est-à-dire 23 jours d'essai, sont indiquées ciaprès (Tableau 23). L'effluent est introduit dans les canaux "tests" juste après le
prélèvement de ces échantillons.
Les teneurs en carbone organique dissous et en phosphates sont inférieures
aux limites de détection des appareils de mesure (respectivement 0,5 mg/L et
0,1 mg/L). En début d'essai, la teneur en ions orthophosphates est pourtant de 0,6 mg/L
(Tableau 22) et devient inférieure à la limite de détection dès le 17ème jour de
colonisation (données non présentées). Par ailleurs, les analyses physico-chimiques du
milieu d'essai mettent en évidence une baisse de la teneur en silice, en ammonium et en
nitrates supérieure dans les canaux 2 et 3. Les teneurs initiales, juste après
enrichissement, étaient de 6,6 mg/L de silice, 0,13 d'ammonium et 21 mg/L de nitrates.
189
T23
pH
Canal
Canal
Canal
Canal
8.5
1
2 8.4
3 8.4
4 8.4
Cond.
CT
mg/L
Cl-
NO 3- NO 2-
NH 4+ SO 42- Ca2+ Mg2+ Na+
K+
mg/L
mg/L
Si
mg/L mg/L mg/L mg/L mg/L
497
29.67 89.6
15.6
0.04
0.17
40.1
49.3
6.32
25.6
12.3
5.5
467
25.73 76.4
14.1
<0,01
0.15
39.4
52.4
6.13
25.5
12.3
2.9
460
25.66 85.5
13.9
<0,01
0.15
38.0
49.8
6.35
25.9
12.0
3.3
522
32.03 86.8
17.7
0.06
0.18
39.9
54.7
6.24
25.9
12.1
5.2
µ S/cm
mg/L mg/L mg/L
Tableau 23. Caractéristiques physico-chimiques de l'eau du milieu d'essai dans les canaux
après 23 jours de colonisation (T23).
Remarque : les teneurs en carbone organique dissous et en phosphates ont été dosées mais elles
sont inférieures aux limites de détection des appareils de mesure (respectivement 0,5 mg/L et
0,1 µg/L).
En conclusion, les ions phosphates sont rapidement utilisés et/ou stockés par
les micro-organismes. Par ailleurs, les teneurs en azote inorganique (N-NH 4 et NNO3 ), sensiblement plus faibles dans les canaux 2 et 3, suggèrent une consommation
légèrement plus importante de ces éléments nutritifs par les micro-organismes et,
indirectement, un taux de croissance du biofilm supérieur. Cette hypothèse est
confirmée par la diminution de la teneur en silice, plus importante dans les canaux 2
et 3, pourrait traduire un développement des diatomées, algues siliceuses, supérieur
dans ces canaux.
Enfin, une attention particulière peut être apportée à l'apparition de nitrites
(NO2 -) dans les canaux 1 et 4. La présence de nitrites peut être expliquée par une
perturbation des processus biologiques impliqués dans la transformation des composés
azotés.
2.3
Caractérisation biologique des biofilms juste avant l'injection de
l'effluent dans les canaux "tests"
Lors de cette campagne d'essai, l'inoculum a été introduit en une seule fois
après l'enrichissement du milieu (N, P, Si). Il correspond à une concentration finale en
chlorophylle-a dans chaque canal de 29 µg/L. Selon la classification des Agences de
l'Eau (2000), les milieux considérés oligotrophes à mésotrophes se caractérisent par
une teneur en chlorophylle-a brute des micro-organismes phytoplanctoniques allant de
10 à 60 µg/L.
190
2.3.1
Structure globale du biofilm avant injection de l'effluent
La structure globale du biofilm préalablement à l'injection de l'effluent, c'està-dire à l'issue d'une période de colonisation de 23 jours, est présentée ci-après
(Tableau 24 ; Figure 27). Les biofilms sont caractérisés vis-à-vis de la biomasse totale
(masse organique), de la biomasse algale (chlorophylle-a) et de la densité bactérienne
(dénombrement DAPI). La teneur en phéopigments n'est pas systématiquement
présentée car la mesure de ce paramètre a conduit à l'acquisition de plusieurs valeurs
négatives que nous n'expliquons pas. Notons que dans le cadre des bio-essais, aucune
valeur négative n'a été trouvée.
IA
T23
Canal
Canal
Canal
Canal
1
2
3
4
312 ± 60
105 ± 11
95 ± 12
217 ± 12
Masse org.
mg/cm2
(n=5)
2.09
1.56
1.93
1.19
±
±
±
±
0.16
0.05
0.23
0.22
Chloro-a
Chloro-a
Bactéries
Bactéries
10 9 cell/ cm2 µg/mgMO 10 9cell/mgMO
µg/cm2
(n=3)
(n=3)
(n=5)
(n=5)
6.93 ± 1.58 6.53 ± 0.60 3.32 ± 0.75
3.29 ± 0.50
14.93 ± 1.24 7.36 ± 0.59 9.56 ± 0.92
4.64 ± 0.49
20.61 ± 4.10 8.39 ± 2.01 10.64 ± 1.59
4.58 ± 1.42
5.50 ± 1.06 7.93 ± 0.48 4.61 ± 0.25
6.58 ± 1.75
Tableau 24. Structure globale du biofilm avant injection du polluant (T23) dans les quatre
canaux.
Légende. Masse org ou MO : masse organique ; chloro-a : chlorophylle-a ; cell : cellule ; n : nombre de
réplicats intra-canal.
Le calcul de l'indice autotrophique met en évidence une dominance de la
composante autotrophe dans les canaux 2 et 3. Dans les canaux 1 et 4, les composantes
autotrophe et hétérotrophe du biofilm sont également représentées. Cette observation
est cohérente avec la teneur en chlorophylle-a des biofilms des canaux 2 et 3 où elle
est nettement supérieure à celle des canaux 1 et 4.
La masse organique des biofilms est comprise entre 1,12 à 2,09 mg/cm2, ce
qui correspond à des valeurs courramment observées dans des milieux mésotrophes à
eutrophes [BIGGS, 1996b]. La teneur en chlorophylle-a, comprise entre 5 et 20 µg/cm2,
est également caractéristique de ce type de milieux [BIGGS, 1996b ; DODDS et al.,
1998]. Enfin, la densité bactérienne, comprise en 6,5 et 8,3 x 109 cell/cm2, correspond
aussi à des milieux mésotrophes à eutrophes [L.S.E, données internes].
191
25
2.5
2.0
1.5
20
1.0
0.5
15
0.0
Masse organique (mg/cm2)
10
5
0
Chloro-a
2
(µg/cm )
Canal 1 : AI = 312
Effectif bactérien
9
2
(10 cell/cm )
Canal 2 : AI = 105
Effectif bactérien
9
(10 cell/mgMO)
Chloro-a
(µg/mgMO)
Canal 3 : AI = 95
Canal 4 : AI = 217
Figure 27 . Structure globale du biofilm avant injection du polluant (T23).
Légende. MO : masse organique ; chloro-a : chlorophylle-a ; cell : cellule.
Les biofilms des canaux 1 et 3 se distinguent par une masse organique
comparable et significativement supérieure à celle des deux autres biofilms.
Au cours de la discussion des résultats nous nous intéresserons au biofilm du
canal 1. Il se caractérise par la teneur en masse organique moyenne la plus élevée et,
inversement, par les teneurs massiques en chlorophylle-a et en cellules bactériennes
significativement les plus faibles au vu des intervalles de confiance.
2.3.2
Identification des diatomées avant injection de l'effluent
Dans la suspension périphytique utilisée pour l'ensemencement des canaux
artificiels les espèces Diatoma ehrenbergii (71%), Achnanthes minutissima (11%) et
Nitzschia palea (6%) représentent 89% des effectifs parmi les quinze taxons identifiés.
Dès la deuxième semaine de colonisation dans les canaux expérimentaux,
l'identification taxonomique des diatomées périphytiques développées sur les substrats
artificiels montre une dominance des espèces Achnanthes minutissima (AMIN) et
Diatoma ehrenbergii (DEHR). Cette seconde espèce est toutefois nettement moins
représentée (Tableau 25 ; Photo 22).
192
Compte tenu de la faible abondance relative des autres taxons, nous nous
limitons volontairement à la présentation de la richesse spécifique (nombre d'espèces
diatomiques identifiées), ainsi qu'aux données relatives aux deux espèces dominantes.
canal 1
Durée de
colonisation (jours)
Nombre d'espèces
% AMIN
% DEHR
canal 2
canal 3
canal 4
17
23
17
23
17
23
17
23
10
82.50
10.00
7
96.79
1.98
8
96.06
1.48
5
98.26
0.99
9
93.77
2.99
2
98.50
1.50
11
96.31
0.98
3
95.26
4.49
Tableau 25. Achnanthes minutissima et Diatoma ehrenbergii avant injection
Photo 22. Espèce Achnanthes minutissima
Observations des diatomées dans le canal témoin (à gauche) et dans le canal 1 (à doite) à
T23 [Photos :L. LAINE, J . C . DRUART, 2003].
2.3.3
Diversité pigmentaire avant injection de l'effluent (HPLC)
Les analyses pigmentaires effectuées à l'issue d'une période de 23 jours de
colonisation confirment un développement de la communauté algale supérieure dans
les canaux 2 et 3. La teneur totale en pigments photosynthétiques dosés est
respectivement de 20 µg/cm2 et 26 µg/cm2 dans les canaux 2 et 3 et de 9 µg/cm2 et
7 µg/cm2 dans les canaux 1 et 4.
Les concentrations en fucoxanthine et diadinoxanthine, pigments
caractéristiques des diatomées et majoritairement représentés dans nos canaux,
augmentent entre le 17ème et le 23ème jour de colonisation quel que soit le canal, ce
qui suggère un développement continu des algues diatomiques. Inversement, les
193
concentrations en lutéine et chlorophylle-b, pigments caractéristiques des algues
vertes, diminuent sauf dans le biofilm du canal 1 où elles restent globalement
constantes et plus élevées que dans les trois autres canaux. La teneur en lutéine est de
2,2 mg/m2 dans le canal 1 et inférieure à 0,5 mg/m2 dans les trois autres canaux. Enfin,
le dosage de la zéaxanthine met en évidence l'absence de cyanobactéries dans les
biofilms des quatre canaux.
2.3.4
Composition de la communauté eubactérienne avant injection de
l'effluent (DGGE)
L'homogénéité de la composition de la communauté eubactérienne dans les
biofilms est estimée par le calcul de l'indice de similarité de Sorenson (Tableau 26).
L'indice de Sorenson est égal à 1 lorsque la composition spécifique de deux
communautés est identique ; il est égal à 0 lorsque la composition des deux
communautés est strictement différente (cf Partie 1, chapitre 3).
Le calcul de l'indice de Sorenson permet de conclure à l'homogénéité de la
composition de la communauté eubactérienne des biofilms colonisés dans les quatre
canaux. Néanmoins, nous pouvons noter que les indices de similarité impliquant le
biofilm du canal 1 sont légèrement inférieurs (0,75 à 0,85). L'exploitation du gel
DGGE montre que ce biofilm comprend douze génotypes différents ; il se distingue
des trois autres biofilms par l'absence de trois génotypes non représentés et,
inversement, par la présence d'un génotype spécifique à ce biofilm.
Nous rappelons que nous associons un génotype, ou type de séquences, à une
espèce eubactérienne et que l'analyse par PCR-DGGE se limite à la détection des
espèces prépondérantes dans la communauté (cf Partie 1, chapitre 3).
T17
canal
canal
canal
canal
1
2
3
4
canal 1
1
canal 2
0,85
1
canal 3
0,75
0,92
1
canal 4
0,80
0,96
0,96
1
Tableau 26. Calcul de l'indice de Sorenson dans les quatre canaux avant injection de l'effluent.
2.3.5
Activités enzymatiques du biofilm avant injection
Les mesures d'activité des enzymes sont fréquemment exprimées en nombre
de molécules de produit formé par heure et par unité de surface, notamment dans le cas
d'un biofilm. Ces mesures constituent une indication de la capacité potentielle des
biofilms à hydrolyser certains composés organiques.
194
Dans les paragraphes qui suivent, les résultats seront également présentés par
unité de biomasse et par unité de cellule bactérienne ; dans ce dernier cas, le terme
"d'activité spécifique" sera utilisé. L'utilisation de ces différents modes d'expression
des résultats apporte parfois un éclairage sur la proportion de cellules vivantes et de
cellules métaboliquement actives.
2.3.51 Activité de la leucine aminopeptidase
L'activité de la leucine aminopeptidase du biofilm développée dans le canal 1
est nettement supérieure à celle des biofilms colonisés dans les autres canaux qu'elle
soit exprimée par unité de surface, de biomasse ou de cellules bactériennes (Tableau
27).
Le biofilm du canal 2 présente l'activité surfacique la plus faible mais son
activité massique et spécifique est comparable à celle des biofilms des canaux 3 et 4.
La capacité potentielle d'hydolyse du biofilm est, en conséquence, plus faible mais elle
ne s'explique pas par une différence d'abondance bactérienne.
L'activité leucine aminopeptidase des biofilms des canaux 3 et 4 est
comparable qu'elle soit exprimée par unité de surface, de biomasse ou de cellules
bactériennes.
T23
Canal
Canal
Canal
Canal
1
2
3
4
Aminopeptidase
nmol/h/cm2
(n=5)
65,42 ± 5.23
33,17 ± 3.33
40,80 ± 1.15
41,49 ± 7.79
Aminopeptidase
nmol/h/ mgMO
(n=5)
31,37 ± 2.88
21,16 ± 1.44
21,37 ± 2.91
24,91 ± 3.54
Aminopeptidase
nmol/h/10 9 cell
(n=3)
10,14 ± 1.76
4,71 ± 0.85
5,16 ± 1.48
5,21 ± 1.49
Bactéries
10 9 cell/ cm2
(n=3)
6.53 ± 0.60
7.36 ± 0.59
8.39 ± 2.01
7.93 ± 0.48
Tableau 27. Activité aminopeptidase avant injection du polluant (T23) dans les canaux
expérimentaux.
Légende. MO : masse organique ; cell : cellule ; n : nombre de réplicats intra-canal.
2.3.52 Activité de la β-D-glucosidase
L'activité de l'enzyme β-D-glucosidase (Tableau 28) est inférieure à celle de
la leucine aminopeptidase. Bien que cette comparaison ne soit pas adaptée aux
objectifs qui sont les nôtres, elle révèle néanmoins que la nature et la concentration des
composés organiques (substrats potentiels) présents dans la matrice des biofilms sont
plus adaptées à la stimulation de la synthèse et de l'activité de l'enzyme leucine
aminopeptidase.
195
T23
Canal
Canal
Canal
Canal
1
2
3
4
Glucosidase
nmol/h/cm2
(n=5)
18.18 ± 1.95
4.95 ± 0.49
10.29 ± 1.36
11.13 ± 2.87
Glucosidase
nmol/h/mgMO
(n=5)
8.72 ± 1.03
3.17 ± 0.33
5.34 ± 0.57
9.21 ± 1.21
Glucosidase
nmol/h/10 9 cell
(n=3)
2.88 ± 0.60
0.67 ± 0.05
1.36 ± 0.60
1.59 ± 0.44
Bactéries
10 9 cell/ cm2
(n=3)
6.53 ± 0.60
7.36 ± 0.59
8.39 ± 2.01
7.93 ± 0.48
Tableau 28. Activité β -D-Glucosidase avant injection du polluant (T23) dans les canaux
expérimentaux.
Légende. MO : masse organique ; cell : cellule ; n : nombre de réplicats intra-canal.
Les tendances communes entre l'activité de la leucine aminopeptidase et
l'activité de la β-D-glucosidase sont les suivantes :
le biofilm du canal 1 présente l'activité surfacique et spécifique la plus
élevée.
l'activité surfacique et spécifique la plus faible est observée dans le
canal 2.
En revanche, l’activité massique de la β-D-glucosidase est supérieure dans les
canaux 1 et 4 où les biofilms se caractérisent par une composante hétérotrophe plus
représentée (valeur de l'indice autotrophique), une épaisseur plus faible (observation
visuelle) et un pourcentage de masse organique plus élevé. Dans ces biofilms, le
pourcentage de masse organique est égal à 15% de la masse sèche totale alors qu'il est
égal à 10% dans les biofilms des canaux 2 et 3.
2.4
Traitement des données avant injection de l'effluent
Sachant que nous travaillons sur un biofilm, le traitement des données
biologiques se limite ici aux résultats exprimés par unité de surface. De même, cette
partie ne traite pas des résultats relatifs à la composition de la communauté
eubactérienne ; le nombre d'analyses préalable à l'injection de l'effluent (un seul
prélèvement) ne justifie pas la nécessité d'une telle approche. Aussi, l'interprétation de
ces données par le coefficient de similarité de Sorenson nous semble suffisante.
Comme nous l'avons exposé au cours du premier point de ce chapitre, les
données sont initialement traitées par des analyses multivariées (ACP), ceci afin
d'observer les ressemblances et oppositions entre les biofilms des quatre canaux vis-àvis de l'ensemble des biodescripteurs. Ces analyses permettent également la
visualisation des corrélations et anti-corrélations entre les variables biologiques. Enfin,
un traitement statistique (ANOVA) sera appliqué afin de quantifier les effets observés
196
et de se prononcer sur leur significativité. Nous ferons de même pour l'analyse des
corrélations entre variables (coefficient de Pearson).
2.4.1
Traitement graphique des données avant injection de l'effluent
2.4.11 Analyse en composantes principales des données biologiques
Une analyse en composantes principales (ACP) est réalisée sur l'ensemble des
biodescripteurs : la masse organique, la chlorophylle-a, l'effectif bactérien, ainsi que
les activités de la leucine aminopeptidase et de la β-D-glucosidase. Les données sont
issues des mesures effectuées le 17ème jour et 23ème jours de colonisation des
biofilms dans les canaux artificiels. Nous nous intéresserons successivement à la
typologie des variables biologiques et à la typologie des individus, ce qui nous
permettra d'interpréter les axes factoriels (F1, F2...) et de conclure. Les variables
biologiques correspondent aux biodescripteurs mesurés et énoncés ci-dessus. Quant
aux individus ils désignent les échantillons analysés et se caractérisent chacun par le
couple "canal/temps" noté "C(1 à 4) Tx" ; Tx étant le temps de colonisation, ou la durée
d'essai, exprimé en jour.
L'interprétation de l'analyse en composantes principales se limite à l'étude du
plan factoriel engendré par les deux premiers facteurs F1 (66%) et F2 (21%) dont le
pourcentage d'inertie cumulé permet d'expliquer 87% de la variance totale (Figure 28).
La typologie des variables révèle que toutes les variables étudiées ont des
coordonnées positives sur F1 (cf cercle de corrélation). ESCOFFIER et PAGES (1998)
définissent cette tendance comme un effet "taille" : certains individus possèdent des
valeurs fortes pour l'ensemble des variables alors que d'autres possèdent des valeurs
faibles pour l'ensemble des variables.
Par ailleurs, la typologie des variables semble suggérer une opposition, par
rapport au second facteur (F2), entre les variables de structure (chlorophylle-a, masse
organique, effectif bactérien) d'une part, et les variables relatives aux activités
enzymatiques (Leu-aminopeptidase et β-D-glucosidase) d'autre part. Cependant, la
variable "biomasse" est seulement définie à 1% par l'axe F2 et la variable "effectif
bactérien" est principalement définie par F1 et F3. En conséquence, vis-à-vis de l'axe
F2, il est plus juste de retenir uniquement l'opposition entre la variable de structure
"chlorophylle-a" et les variables d'activités enzymatiques (aminopeptidase et
glucosidase).
La typologie des individus montre une séparation selon le temps par rapport à
l'axe F1, ce qui traduit une croissance globale des biofilms quel que soit le canal
considéré. Quant à l'axe F2, il conduit à la distinction des canaux 1 et 4, d'une part, et
des canaux 2 et 3 d'autre part.
197
Interprétation de l'axe F1. Les points C4T17 et C1T23 s'opposent par rapport
à cet axe. Par ailleurs, ils contribuent le plus fortement à sa définition (54%) et
possèdent les coordonnées les plus fortes sur cet axe. A l'exception de la teneur en
chlorophylle-a, après 17 jours de colonisation (T17) le biofilm du canal 4 présente les
plus faibles valeur de masse organique, d'effectif bactérien et d'activités enzymatiques.
Inversement, les valeurs les plus élevées sont observées après 23 jours de colonisation
(T23) dans le canal 1. Ces deux points reflètent parfaitement l'effet de "taille"
précédemment évoqué. En conséquence, l'axe F1 peut être interprété comme l'axe du
développement et de l'activité de la communauté hétérotrophe.
Interprétation de l'axe F2. Les points C1T17 et C3T23 ont les coordonnées
les plus fortes sur F2 et s'opposent sur cet axe. Ils sont respectivement définis à 44% et
56% par F2 qui, au vu du cercle de corrélation peut être interprété comme l'axe de la
croissance de la communauté algale.
2.2
-3
Chloro-a
F2
3.6
-1.8
1
-1
C3T23
-1
1
Eff. bactérien
MO
C2T23
C2T17
Leu-amp
C3T17
β-Gluc
F1
C4T17
C4T23
C1T17
C1T23
a. Projection des individus sur F1F2
(85% de l'inertie totale).
Figure 28. Analyse en composantes principales des données biologiques avant injection de l'effluent.
Légende : β-Gluc : β-D-Glucosidase ; Leu-amp : Leucine aminopeptidase ; Chloro-a : chlorophylle-a ; MO :
masse organique ;Eff. bactérien : effectif bactérien ; Tx : xè jour d'essai.
En conclusion, cette analyse met en évidence une croissance des biofilms quel
que soit le canal, de T17 à T23 ; celle-ci est mise en évidence par les flèches pour
198
illustrer l'évolution des individus le long de l'axe F1, axe préalablement interprété
comme un axe de croissance globale.
Enfin, la répartition des individus le long de l'axe F2, axe interprété comme
un axe de la croissance algale, traduit une divergence entre les canaux 1 et 4 d'une
part (coordonnées négatives), et les canaux 2 et 3 d'autre part (coordonnées positives).
La teneur en chlorophylle-a est plus élevée dans ce second groupe. Ce résultat
confirme les observations précédemment émises (indice autotrophique).
2.4.12 Variabilité inter-canal vis-à-vis de chaque biodescripteur
La variabilité inter-systèmes est estimée pour chaque variable par le calcul du
coefficient de variation exprimé en pourcentage ; cette approche est classique [CAQUET
et al., 2001]. Le calcul des coefficients de variation ne se limite pas aux variables
exprimées par unité de surface, ceci afin de voir si des tendances nettes se dégagent en
fonction du mode d'expression des données.
A l'exception des variables impliquant l'effectif bactérien, où nous nous
sommes limités à la caractérisation de trois réplicats, les coefficients de variations sont
calculés à partir des cinq réplicats prélevés et analysés dans chaque canal. La formule
appliquée est la suivante : (moyenne tous canaux confondus/écart type tous canaux
confondus)*100. Notons que ce mode de calcul porte sur la variabilité totale, c'est-àdire intra- et inter-canal. Néanmoins, la variabilité intra-canal étant faible, la
variabilité totale est essentiellement expliquée par la variabilité inter-canal.
120
120
100
100
80
80
CV (%)
CV (%)
Les résultats tendent à montrer une diminution de la variabilité inter-canal
dans le temps pour l'ensemble des variables (Figure 29; Figure 30 ; Figure 31).
60
60
40
40
20
20
0
0
a
b
c
d
e
f
g
h
i
Figure 29 . CV (%) inter canal à T17.
j
k
a
b
c
d
e
g
h
199
120
100
CV (%)
80
60
40
20
0
a
b
c
d
e
f
g
h
i
j
k
Légende des graphes en boîtes (25-75%) :
a- Chlorophylle-a en µg/cm2
b Chlorophylle-a en µg/g masse organique
c- Masse organique (MO) en mg/cm2
d- Aminopeptidase en nmol/h/cm2
e- Aminopeptidase en nmol/h/mg de MO
f- Aminopeptidase en nmol/h/10 9 cellules bact.
g- Glucosidase en en nmol/h/cm2
h- Glucosidase en en nmol/h/ mg de MO
i- Glucosidase en en nmol/h/10 9 cellules bact.
j- Effectif bactérien en nb de cellules/cm2
k- Effectif bactérien en nb de cellules/mgMO
▪ Valeur médiane
‫ٱ‬
*
2.4.2
25%-75%
Valeur extrême
Traitement statistique des données biologiques avant injection de
l'effluent : ANOVA
Des analyses de variance sont effectuées sur les variables biologiques afin de
déterminer si les communautés périphytiques développées dans les quatre canaux
expérimentaux sont significativement différentes. Le cas échéant, le test de Bonferroni
est appliqué pour une comparaison des moyennes deux à deux. Ces comparaisons sont
effectuées entre les biofilms "tests" développés dans les canaux destinés à recevoir
l'effluent (canaux 1, 2 et 3) et celui développé dans le canal témoin (Tableau 29).
Il apparaît que les différences entre les canaux "tests" et le canal "témoin"
tendent clairement à diminuer dans le temps, si l'on considère le nombre d'effets
significatifs entre les temps de prélèvement T17 et T23. Cette conclusion confirme
celle précédemment avancée à l'issue du calcul des coefficients de variation.
Le jour de l'injection de l'effluent, c'est-à-dire le 23ème jour d'essai (T23), la
différence entre les quatre canaux est non significative vis-à-vis de l'abondance
bactérienne exprimée par unité de surface ou par unité de biomasse (p > 0,05). Il en est
de même pour l'activité leucine aminopeptidase exprimée par unité de cellule
bactérienne (Tableau 29). Les analyses de variance (ANOVA-1) effectuées sur les
autres paramètres montrent que les différences entre les quatre canaux sont
significatives (p < 0,05).
200
n
5
Prélèvement T17
C1
C2
C3
S**
S**
S**
5
NS
S**
S**
S*
S**
S**
S*
S**
S**
β-Gluc (nmol/h/cm2)
5
5
5
3
5
S**
S**
S*
S**
S**
S**
S**
NS
S**
NS
S**
S**
S*
S**
S**
S**
S**
S**
S**
S**
NS
S**
S**
S**
S**
NS
NS
S*
S*
NS
NS
NS
NS
NS
S*
NS
S*
S*
NS
S*
NS
NS
β-Gluc (nmol/h/mgMO)
5
S*
NS
NS
S**
S**
NS
NS
S**
S**
β-Gluc (nmol/h/cell.)
Eff. bactérien (cell./cm2)
Eff. bactérien (cell./mgMO)
3
S**
S**
S**
-
-
-
NS
S*
NS
3
3
S*
S**
NS
S**
NS
S**
-
-
-
NS
NS
NS
NS
NS
NS
Variables
Chloro-a (µg/cm2)
Chloro-a (µg/mgMO)
MO (mg/cm2)
Leu-amp (nmol/h/cm2)
Leu-amp (nmol/h/mgMO)
Leu-amp (nmol/h/cell.)
Prélèvement T20 Prélèvement T23
C1 C2
C3
C1 C2
C3
S** S** S**
NS S*
S**
Tableau 29. Quantificationde la différence entre les canaux "test" et le canal témoin C4
(ANOVA-1 & test de Bonferroni).
Légende : β-Gluc : β-D-Glucosidase ; Leu-amp : Leucine aminopeptidase ; Chloro-a ;
Chlorophylle-a ; cell. : cellule ; MO : masse organique ; n: nombre de réplicats ; Tx : xè jour
d'essai : (-) variable non mesurée ; NS : non significatif ; S : significatif : * : p < 0,05 ; ** :
p < 0,001 (Bonferroni).
En conclusion, compte tenu de cette variabilité inter-canal avant l'injection
de l'effluent, l'effet de la concentration en effluent ne peut pas être déterminé par
comparaison des canaux "tests" au canal témoin.
Pour répondre à ce problème, nous nous sommes inspirés de l'approche
retenue par certains auteurs dont l'étude consiste à suivre en milieu lotique l'évolution
d'une activité enzymatique suivant un gradient longitudinal (amont-aval). Les résultats
d'activités enzymatiques sont alors exprimés sous la forme d'un taux d'évolution
spatiale [AINSWORTH et GOULDER, 1998 ; AINSWORTH et GOULDER, 2000a]. Dans notre
cas, l'évolution suivie est une évolution temporelle. Ainsi, il nous semble pertinent de
travailler à partir d'un taux d'évolution temporelle. Pour chaque variable, celui-ci est
défini comme le ratio entre la valeur au temps "Tx" et la valeur au temps "T23" qui
détermine la situation de référence avant injection de l'effluent. Des analyses de
variance sont effectuées sur ces données transformées afin de quantifier les tendances
préalablement observées au moyen des analyses multivariées.
201
2.5
Réponses des communautés périphytiques exposées à différentes
concentrations en effluent
L'effluent est introduit dans les canaux 1, 2 et 3, définis comme les canaux
"tests", à raison d'une concentration volumique finale de 50, 25 et 10% d'effluent. Le
canal 4 est conservé comme canal témoin. Cette opération est effectuée juste après la
série de prélèvements effectuée le 23ème jour d'essai (T23), qui, nous venons de le
voir, peut être considéré comme le jour de "référence". La réponse des communautés
périphytiques soumises à ces différentes concentrations en effluent est évaluée après 1,
2, 7 et 11 jours d'exposition, ce qui correspond aux 24, 25, 30 et 34ème jours d'essai
(T24, T25, T30 et T34).
Au cours de cette partie, consacrée à l'évaluation de l'effet de différentes
concentrations en effluent sur les comunautés périphytiques développées dans les
canaux artificiels, le traitement des données suit la même progression que celle
précédemment adoptée pour la présentation des résultats précédant l'injection de
l'effluent. Aussi, procèderons-nous à des analyses multivariées pour une représentation
graphique des résultats tenant compte de l'ensemble des variables puis à un traitement
statistique des données exprimées en taux d'évolution (ratio Tx/T23).
2.5.1
Evolution de la structure globale des communautés périphytiques
Suite à l'injection de l'effluent, l'indice autotrophique moyen du biofilm
développé dans le canal 1 (50% d'effluent) évolue de 300 à 400 et l'indice
autotrophique moyen du biofilm développé dans le canal 3 (10% d'effluent) varie de
101 à 72 (Figure 32).
Bien qu'on ne puisse l'affirmer avec rigueur, à ce stade de nos réflexions, il
convient de supposer que la composante hétérotrophe du biofilm du canal 1, exposé à
50% d'effluent, se développe au détriment de la composante autotrophe et tend à
dominer (IA ≥ 400). Par ailleurs l'évolution de la composante autotrophe du biofilm
du canal 3, exposé à 10% d'effluent, se développe au détriment de la communauté
hétérotrophe et tend à dominer (IA ≤ 100).
202
500
Effluent
Indice Autotrophique (AI)
450
400
350
300
250
200
150
100
50
0
17
20
canal 1 (50%)
23
canal 2 (25%)
24
canal 3 (10%)
25
30
34
canal 4 (témoin)
Figure 32 . Evolution de l'indice autotrophique.
2.5.2
Evolution de la composition des communautés de diatomées
L'identification des diatomées montre que l'espèce Achnanthes minutissima
reste majoritairement représentée quel que soit le canal considéré bien que son
développement semble affecté par la présence de l'effluent. D'une part, l'abondance
relative de cette espèce augmente uniquement dans le canal témoin et, d'autre part, elle
diminue lorsque la concentration en effluent augmente (Tableau 30).
Dans le canal 1 (50% d'effluent), la richesse spécifique du biofilm chute de 7
à 3 et ne s'accompagne pas du développement d'une espèce en quantité suffisante pour
qu'elle soit prise en compte dans l'analyse taxonomique. En d'autres termes, l'évolution
de la richesse spécifique est uniquement due à une disparition d'espèces. Dans ce
même canal, l'abondance relative de l'espèce Diatoma ehrenbergii (DEHR) augmente
et, inversement, l'abondance relative de l'espèce Achnanthes minutissima (AMIN)
diminue. Bien que ces variations soient faibles (5%) les modifications physicochimiques du milieu favorisent probablement le développement de l'espèce Diatoma
ehrenbergii au détriment de l'espèce Achnanthes minutissima.
Dans le canal 3 (10% d'effluent) et le canal témoin l'évolution temporelle de
la composition des communautés diatomiques des biofilms se caractérise par le
développement des espèces Cymbella minuta et Diatoma vulgaris. L'abondance
relative de ces espèces est cependant très faible (< 1%).
203
Dans le canal 2 (25% d'effluent), la richesse spécifique diatomique du biofilm
augmente de 5 à 9 et ne s'accompagne pas de la disparition d'espèces initialement
identifiées et prises en compte.
T23 T34
Nombre d'espèces
% AMIN
% DEHR
canal 1
7 3
96,79 92,00
1,98 7,50
canal 2
5 9
98,26 97,30
0,99 0,98
canal 3
2 4
98,50 98,25
1,50 1,00
canal 4
3 4
95,26 98,00
4,49 1,00
Tableau 30. Achnanthes minutissima et Diatoma ehrenbergii avant injection (T23) et après 11j
d'exposition (T34).
2.5.3
Evolution de la diversité pigmentaire
Parmi les indices de diversité, l'indice de Shannon (H') et l'indice de Simpson
(D) sont les plus fréquemment utilisés pour rendre compte de la structure des
communautés. Le calcul de ces indices nécessite la connaissance de la richesse
spécifique et de l'abondance des espèces représentées. Dans le cas de l'analyse
pigmentaire, l'abondance ne se traduit pas par un effectif mais par la concentration en
un pigment donné. L'indice de Shannon donne plus d'importance au nombre de
pigments et à l'équité de leur distribution alors que l'indice de Simpson donne plus
d'importance aux concentrations les plus élevées.
i=n
H’ = – ∑ pi ln pi
i=1
i=n
D = ∑ pi
2
i=1
pi= ni/N avec N la concentration pigmentaire totale et n i la concentration du pigment i
Dans le cadre de cette étude, les pigments analysés étant présents dans tous
les biofilms, l'indice de Simpson nous semble plus adapté à l'étude de nos résultats
(Figure 33).
Les résultats montrent une dominance pigmentaire dans les biofilms exposés à
10 et 25% d'effluent. L'analyse pigmentaire montre qu'il s'agit d'une augmentation de
la concentration en fucoxanthine, pigment caractéristique des diatomées.
204
Dans le cas des biofilms du canal témoin et du canal exposé à la plus forte
concentration en effluent (50%), l'étude de l'évolution de l'indice de Simpson couplée à
celle de l'évolution de la concentration pigmentaire totale (données non présentées)
suggère :
une stabilité de la communauté algale du biofilm témoin : augmentation
de la concentration pigmentaire totale et stabilité de l'indice de
Simpson.
un arrêt de la croissance du biofilm exposé à 50% d'effluent : stabilité
de la concentration pigmentaire totale et de l'indice de Simpson.
Ces résultats confirment l'hypothèse d'un effet inhibiteur de la concentration
en effluent lorsque celui-ci est présent à 50%. Par ailleurs, l'augmentation de la teneur
totale en pigments du biofilm exposé à 10% d'effluent dans le canal 3 (26 µg/cm2 à
61 µg/cm2) tend à confirmer un effet stimulant de l'effluent à cette concentration sur le
développement de la communauté algale.
0.6
0.6
Effluent
Indice de Simpson
0.5
0.5
0.4
0.4
0.3
0.3
0.2
T17
T20
D canal 1 (50%)
T23
D canal 2 (25%)
T24
D canal 3 (25%)
T25
T30
D canal 4 (témoin)
T34
Durée d'essai
Figure 33 . Evolution de l'indice de Simpson en fonction de la durée d'essai en jours.
2.5.4
Evolution de la composition des communautés eubactériennes
2.5.41 Effet de l'effluent sur la richesse spécifique
La richesse spécifique de la communauté eubactérienne est estimée par le
nombre de bandes DGGE (nombre de génotypes). Celle-ci diminue dans les canaux
205
contenant l'effluent alors qu'elle reste stable au cours du temps dans le biofilm témoin
(Figure 34).
La représentation simultanée de l'effectif bactérien total (DAPI) et de la
richesse spécifique eubactérienne montre que, dans les canaux contenant de l'effluent,
la richesse spécifique diminue alors que l'effectif bactérien augmente. Aussi, pouvonsnous supposer que certaines espèces parviennent à s'adapter et se développent au
détriment des espèces les plus sensibles à la présence de l'effluent. Toutefois, cette
approche ne permet pas de dire si les espèces se développant en présence de l'effluent
étaient initialement présentes ou non. Par "initialement présentes" il faut comprendre
"initialement détectée". Pour cela, l'analyse de la composition spécifique est nécessaire
et fait l'objet du paragraphe suivant.
2.0E+10
15
2.0E+10
15
1.5E+10
1.5E+10
10
10
1.0E+10
1.0E+10
5.0E+09
0.0E+00
17
23
24
30
5
5.0E+09
0
0.0E+00
5
0
17
34
23
24
30
34
canal 2 (25%) - abondance
canal 2 (25%) - richesse spécifique
2.0E+10
15
1.5E+10
2.0E+10
15
1.5E+10
10
10
1.0E+10
1.0E+10
5.0E+09
0.0E+00
17
23
24
30
34
5
5.0E+09
0
0.0E+00
5
0
17
23
24
30
34
canal 4 (témoin) - abondance
canal 4 (témoin) - richesse spécifique
Figure 34. Évolution du nombre d'espèces et de l'effectif bactérien (nombre de cellules/cm2).
Légende : l'effectif bactérien est représenté sur l'axe principal (gauche)et le nombre d'espèces sur l'axe
secondaire (droite).
2.5.42 Effet de l'effluent sur la composition spécifique
L'analyse des gels DGGE suite à l'exposition à l'effluent montre que le
nombre de bandes initialement représentées diminue d'autant plus fortement que la
concentration en effluent est élevée. En revanche, dans le biofilm témoin, aucune
disparition d'espèces n'est constatée (Figure 35).
206
16
Nombre de bandes DGGE
14
12
10
8
6
4
2
0
Canal 1 (50%)
Nb de bandes à T17
Canal 2 (25%)
Nb de bandes à T34
Canal 3 (10%)
Canal 4 (témoin)
Nb de bandes apparues entre T24 et T34
Figure 35 . Evolution des bandes détectées : persistance et apparition.
La ressemblance des canaux du point de vue de la composition spécifique est
à présent examinée au moyen de l'indice de Sorenson. Nous rappelons que celui-ci est
égal à 1 lorsque la composition spécifique des communautés comparées deux à deux
est identique. Cet indice est calculé entre chaque canal "test" et le canal témoin
(Tableau 31).
T24
T30
T34
Canal 1 (50%) Canal 2 (25%) Canal 3 (10%)
0,92
0,80
0,80
0,63
0,56
0,82
0,53
0,60
0,70
Tableau 31. Calcul de l'indice de Sorenson entre les canaux "test" et le canal témoin.
Le calcul de l'indice de Sorenson montre que la ressemblance entre les canaux
"tests" et le canal témoin diminue dans le temps après injection de l'effluent. Par
ailleurs, la composition spécifique des communautés change d'autant plus que la
concentration en effluent est forte.
207
2.6
Traitement des données après l'injection de l'effluent
2.6.1
Traitement graphique des données après l'injection de l'effluent
Dans un premier temps, nous intéresserons au traitement des données
biologiques relatives à la masse organique, l'effectif bactérien, la teneur en
chlorophylle-a et aux activités enzymatiques ; il s'agit de variables continues. Enfin,
dans un second temps, nous nous concentrerons sur le traitement des données
biologiques relatives à composition et à la structure des communautés eubactériennes.
2.6.11 Traitement des variables biologiques continues
Une analyse en composantes principales (ACP) centrée et normée est réalisée
sur les variables biologiques continues. Une analyse de co-inertie ACP/ACP est
ensuite réalisée pour effectuer un couplage de ces variables biologiques avec les
variables physico-chimiques de l'eau des canaux. L'objectif est d'évaluer si l'évolution
des variables biologiques peut être expliquée par l'évolution des variables physicochimiques.
2.6.111 ACP : traitement des données biologiques
L'analyse en composantes principales des données biologiques continues se
limite à l'étude du plan engendré par les deux premiers facteurs de l'analyse (Figure
36). D'une part, le diagramme des valeurs propres associées à ces composantes
principales montre une forte décroissance entre la deuxième et la troisième valeur, ce
qui justifie le fait de ne retenir que les deux premiers facteurs. D'autre part, le
pourcentage d'inertie cumulée par ces deux facteurs permet d'expliquer 75% de la
variance totale et ce pourcentage est largement acceptable sur un total de cinq facteurs.
La typologie des variables montre qu'elles ont toutes des coordonnées
négatives sur l'axe F1, ce qui traduit un effet "taille" : certains individus ont des
valeurs fortes pour l'ensemble des variables alors que d'autres ont des valeurs faibles
pour l'ensemble des variables. A ce titre, l'axe F1 pourrait être interprété comme l'axe
de développement du biofilm. La contribution des variables à la définition des axes F1
et F2, ainsi que leurs coordonnées sur ces axes montrent que les variables "leuaminopeptidase" et "effectif bactérien" sont fortement corrélées à F1. La variable "βglucosidase" est, quant à elle, davantage liée à F2.
Enfin, l'axe F2 semble opposer les variables de structure "chlorophylle-a" et
"matière organique", qui ont des coordonnées négatives sur cet axe, aux activités "Leu-
208
aminopeptidase" et "β-glucosidase" qui ont des coordonnées positives sur cet axe. Bien
qu'il soit fort tentant de conclure à une anti-corrélation entre ces deux types de
variables (structure/activité), l'étude de leurs coordonnées sur F1 et F2 montre qu'une
telle conclusion serait abusive. En effet, les variables "chlorophylle-a" et "matière
organique" sont autant liées à l'axe F1 qu'à l'axe F2 et ne caractérisent, en
conséquence, aucun axe en particulier. Nous pouvons cependant observer que l'angle
formé par les vecteurs représentant les variables "masse organique" et "chlorophylle-a"
sur le cercle de corrélation suggère une corrélation positive entre ces deux variables.
Une analyse statistique sera effectuée ultérieurement afin de vérifier la significativité
de cette observation (coefficient de Pearson).
La typologie des individus montre que l'allure générale des courbes liant
chaque canal en fonction de son évolution temporelle est similaire pour les quatre
canaux. Si cette observation laisse supposer que les quatre canaux ont une évolution
comparable, il est en revanche intéressant de noter que la dispersion des points selon
les axes F1 et F2 diffère selon les canaux. La dispersion des individus représentant les
canaux 4 (témoin) et 3 (10% d'effleunt) est supérieure le long de l'axe F1,
précédemment défini comme étant un axe de "développement". Par ailleurs, la
présence de l'effluent, quelle que soit sa concentration, entraîne une partition des
canaux selon F2, axe lié à la variable β-glucosidase. D'une part, le canal témoin est le
seul canal pour lequel tous les individus ont des coordonnées positives sur F2. D'autre
part, la veille de l'injection de l'effluent (T23), tous les individus ont également des
coordonnées positives sur cet axe.
Enfin, la représentation des trois réplicats sur le plan factoriel F1F2 montre
une variabilité des réplicats supérieure dans le cas des canaux 3 (10%) et 4 (témoin).
En conclusion, cette analyse montre une partition des individus (couple
"canal/temps") en fonction de la présence/absence de l'effluent selon F2, c'est-à-dire
en fonction de la variable "β-glucosidase" : la présence de l'effluent entraîne une
diminution de l'activité β-D glucosidase. Une distinction des canaux est également
visible en fonction de la concentration en effluent selon l'axe F1 : la dispersion des
individus le long de cet axe suggère un développement global des biofilms (structure et
activités) supérieur dans le canal 4 (témoin) et, plus particulièrement, dans le canal 3
contenant 10% d'effluent. En conséquence, les variables biologiques étudiées
permettent une discrimination des canaux en fonction de leur traitement.
Enfin, la dispersion des réplicats intra-canal est inférieure dans le cas des biofilms
exposés à 25% et 50% d'effluent : la croissance des biofilms augmente la dispersion
des résultats. Selon notre point de vue, ce constat reflète les difficultés techniques
d'échantillonnage des biofilms les plus denses et non l'hétérogénéité spatiale de la
colonisation intra-canal. En effet, au cours du temps, les biofilms forment un tapis
uniforme au sein duquel le prélèvement des substrats colonisés est plus complexe.
209
F2
F1-F2 (75.18%)
2.7
-4.5
T23
2.5
-2.5
T34
T23
T24
T23
T30
F1
T23
T34
T34
T24
T24
T24
T34
T30
T30
C4 : Témoin
C3 : 10%
T30
C2 : 25%
C1 : 50%
a. Projection des individus sur le plan F1F2.
β-Gluc.
F2
1
-1
45.49 %
1
-1
Leu-amp.
29.69 %
Eff. bactérien
F1
12.97 %
9.18 %
Chloro-a
MO
2.67 %
c. Graphe des valeurs propres.
b. Cercle des corrélations entre variables.
Figure 36. Analyse en composantes principales des données biologiques.
Légende : β-Gluc : β-D-Glucosidase ; Leu-amp : Leucine aminopeptidase ; Chloro-a :
chlorophylle-a ; MO : masse organique ; Eff. bactérien : effectif bactérien ; Tx : xè jour
d'essai.
210
2.6.112 ACP : traitement des données physico-chimiques
L'analyse en composantes principales des données physico-chimiques se
limite à l'étude du plan engendré par les deux premiers facteurs de l'analyse dont le
pourcentage d'inertie cumulée permet d'expliquer 95,62% de la variance totale.
La typologie des variables révèle une opposition très nette selon l'axe F1
entre les variables caractéristiques de l'effluent (chlorures, ammonium, calcium,
potassium, sodium et conductivité) et les variables "nitrates", "magnésium" et"pH". La
contribution de ces variables à la définition de F1, ainsi que leurs coordonnées sur cet
axe montrent qu'elles sont fortement corrélées à F1. Les variables "carbone total", et,
plus particulièrement, "silice" sont, quant à elles, davantage liées à F2.
La typologie des individus révèle une ordination des canaux à partir du 24ème
jour de colonisation (T24), le lendemain de l'injection de l'effluent, selon l'axe F1 en
fonction de la concentration en effluent. Par ailleurs, l'évolution temporelle des
caractéristiques physico-chimiques montre une évolution de l'ensemble des canaux
selon F2, ce qui traduit une baisse de la teneur la silice et en carbone total, notamment
dans le canal 3 contenant 10% d'effluent. L'évolution de la teneur en silice, favorable
au développement des diatomées, suggère un développement de ces organismes
supérieur dans le canal 3.
En conclusion, cette analyse montre que la présence de l'effluent n'empêche
pas le développement de la communauté algale diatomique (consommation de la
silice). Par ailleurs, la diminution de la teneur en silice, notamment dans le canal
contenant 10% d'effluent, nous conduit à nous interroger sur une éventuelle carence en
silice. En fin d'essai, la concentration en silice est comprise entre 1 et 3 mgSi/L
(Tableau 32). Selon BRÉMOND et PERRODON (1979), la teneur en silice nécessaire au
développement des diatomées est de 5 mg SiO2 /L, soit 0,24 mgSi/L. Au vu de ces
valeurs, même en fin d'essai, la teneur en silice dans nos canaux serait suffisante.
mg/L
T23
T34
NO 315,6
7,4
NH 4+
0,17
10,8
Si
5,5
3,5
Ca
49,3
3478
Na
25,6
4216
Mg
6,3
4,2
K
12,3
94,5
Canal 2
T23
T34
14,1
7,7
0,15
7,2
2,87
1,5
52,4
2382
25,5
2860
6,1
4,8
12,3
68,8
Canal 3
T23
T34
13,9
11,0
0,15
0,77
3,27
0,97
49,8
883
25,9
1158
6,3
6,4
12,0
33,3
Canal 4
T23
T34
17,7
10,9
0,18
0,20
5,2
2,5
54,7
51,1
25,9
33,9
6,2
5,8
12,1
9,9
Canal 1
Tableau 32. Evolution des éléments nutritifs entre T23 et T34.
211
2.1
-4.6 3.7
-2.9
F2
T24
T23
T23 T24
T30
T34
T24
C1 : 50%
F1
T23
T23
T30
T34
T24
T30
T34
C4 : Témoin
C2 : 25%
T30
T34
C3 : 10%
Augmentation de la concentration en effluent
Si
(1)
NH4
ClCa
K
Na
Conduct.
-1
1
79.72%
1
-1
CT
8.8
0 12
0
pH
NO3-
Mg
15.91%
b. Cercle des corrélations
c. Graphe des valeurs propres.
Figure 37. Analyse en composantes principales des données physico-chimiques.
(1)
: caractéristiques de l'effluent
212
2.6.113 Co-inertie: couplage des données biologiques et physico-chimiques
Ce type d'approche vise à mettre en relation l'information contenue dans deux
ou plusieurs tableaux [DOLEDEC et CHESSEL, 1994 ; CHESSEL et HANAFI, 1996 ;
CHESSEL et al., 2003].
Dans le cas présent, qui est la situation la plus courante, il s'agit d'étudier le
lien qui existe entre les données décrivant les individus (couple "canal/temps") vis-àvis des caractéristiques biologiques du biofilm et les données décrivant ces mêmes
individus vis-à-vis des caractéristiques physico-chimiques du milieu d'essai. L'objectif
est de voir si l'évolution des variables biologiques peut être expliquée par l'évolution
des variables physico-chimiques.
Préalablement à l'analyse de co-inertie, l'existence d'une co-structure
significative entre les deux tableaux (biologie/physico-chimie) est vérifiée par
application du test de permutation de Monte-Carlo où les lignes des deux tableaux sont
permutées simultanément. Mille permutations aléatoires sont effectuées et montrent
l'existence d'une co-structure significative (p<0,05). Enfin, les résultats de la co-inertie
sont étudiés par la représentation simultanée sur un plan factoriel des individus
(couples "canal/temps") positionnés vis-à-vis des données biologiques d'une part, et
des données physico-chimiques d'autre part (
Figure 38 ). Une flèche relie les deux positions. Le début de la flèche
correspond à l'ordination des individus selon les données biologiques et la fin de la
flèche à l'ordination des individus selon les données physico-chimiques. A titre
d'exemple, dans le cas du canal témoin C4, il apparaît qu'aux temps de prélèvements
T30 et T34, la composition physico-chimique du milieu est proche alors que les
biofilms diffèrent fortement vis-à-vis des variables biologiques étudiées.
L'analyse de co-inertie met en évidence une opposition selon l'axe F1 des
quatre canaux avant l'injection de l'effluent (T23) et du canal témoin d'une part, et des
canaux contenant 25% et 50% d'effluent d'autre part. Cette opposition se vérifie vis-àvis des données biologiques (début de la flèche) et des données physico-chimiques (fin
de la flèche). Le canal contenant 10% d'effluent se distingue de ces deux groupes.
213
F2 (21%)
2.1
-1.7
2
-2.8
2
T24
T24
T24
T30
T30
T23
T30
1
T23
T23
T23
F1 (78%)
T34
T34
T24
T34
T30
C1 : 50%
C2 : 25%
T34
C3 : 10%
C4 : Témoin
1-Tous les canaux avant l’injection de l’effluent & Canal témoin
2- Canaux contenant 25% et 50% d’effluent
Figure 38. Analyse de co-inertie ACP/ACP entre les données "biologiques" (origine de
la flèche) et "physico-chimiques" (fin de la flèche).
2.6.12 Traitement des données biologiques issues de l'analyse DGGE
Une analyse factorielle des correspondances (AFC) est réalisée afin de
déterminer si la structure de la communauté eubactérienne permet de discriminer les
quatre canaux en fonction du traitement, c'est-à-dire de l'exposition des biofilms à une
concentration donnée en effluent étudié : 0, 10, 25 et 50% volumique.
Une analyse de co-inertie AFC/ACP est ensuite réalisée pour effectuer un
couplage des données biologiques et environnementales. L'objectif est de vérifier si les
variations physico-chimiques du milieu liées à l'injection de l'effluent expliquent les
variations de structure de la communauté eubactérienne.
214
2.6.121 Analyse factorielle des correspondances
L'analyse factorielle des correspondances se limite à l'étude du plan engendré
par les deux premiers facteurs dont le pourcentage d'inertie cumulée permet d'expliquer
53% de la variance totale(Figure 39). Ce pourcentage est faible mais il est acceptable
compte tenu des seize facteurs générés par l'analyse.
Le premier facteur (F1) ordonne les canaux selon la concentration en effluent.
Il oppose le canal témoin et le canal contenant 10% d'effluent (coordonnées négatives)
aux canaux contenant 25% et 50% d'effluent (coordonnées positives). Les individus
C1T30, C1T34 d'une part, et C4T30, C4T34 d'autre part contribuent à la définition de
cet axe à la hauteur de 75%. Ces individus étant caractérisés par la plus forte
concentration d'une part, et l'absence d'effluent d'autre part, cet axe peut être défini
comme l'axe de la concentration en effluent. Le second facteur (F2) ordonne
clairement le canal témoin selon le temps mais cette tendance est moins nette pour les
autres canaux. Cet axe est donc moins bien interprétable.
Enfin, la dispersion des individus est d'autant plus forte que la concentration
en effluent est élevée. Une représentation en ellipse montre clairement cette tendance
mais, dans le souci d'alléger le document, celle-ci n'est pas présentée.
En conclusion, cette analyse montre une séparation des individus (couple
"canal/temps") en fonction de la concentration en l'effluent selon F1. En d'autres
termes, le suivi de la structure de la communauté eubactérienne permet une
discrimination des canaux selon leur traitement. Enfin, il apparaît que la communauté
est d'autant moins stable que la perturbation est forte.
215
F2 (23.5)
T30
1.3
-0.9
T30
23.5%
52.9% of the total inertia
T34
T34
T30
29.4%
0.7
-0.7
T24 T24
T30
T34
T34
14.8%
T24
F1 (29.4%)
T24
C3T17
C1T17
C2T17
C4T17
C4 : Témoin
C3 : 10%
C2 : 25%
Absence d’effluent
C1 : 50%
Conc. en effluent
a. Projection des individus sur F1F2 (52.9%).
a. Graphe des valeurs propres.
Figure 39. Analyse factorielle des correspondances (DGGE).
2.6.122 Co-inertie: couplage des données DGGE et physico-chimiques
Comme il a été dit précédemment, dans la partie bibliographique de ce
rapport consacrée à la DGGE, le couplage de deux tableaux nécessite une pondération
des lignes identiques. Dans le cas d'une co-inertie AFC/ACP, cela revient à effectuer
une AFC à pondération uniforme ou à effectuer une ACP normée dont la pondération
des lignes est issue de l'AFC. Les deux approches ont été testées et conduisent aux
même conclusions. Les résultats présentés ici sont obtenus avec une pondération
uniforme de l'AFC.
L'analyse de co-inertie met en évidence une ordination des canaux que ce soit
d'un point de vue physico-chimique ou d'un point de vue biologique (Figure 40). Par
ailleurs, dans les canaux contenant les plus fortes concentrations en effluent (25% et
50%), l'analyse montre que composition et la structure de la communauté
eubactérienne évoluent de T30 à T34 alors que les caractéristiques physico-chimiques
du milieu restent comparables. Dans le canal témoin, la structure de la communauté
bactérienne reste stable de T30 à T34.
En conclusion, l'existence d'une partition commune des individus vis-à-vis de
F1 aux temps T30 et T34 permet d'expliquer l'évolution de la composition et de la
structure de la communauté eubactérienne par l'exposition des biofilms à différentes
216
concentrations en effluent. Par ailleurs, dans le cas du biofilm exposé à 10%
d'effluent, l'effet n'est visible qu'après 11 jours d'exposition (T34), ce qui était déjà
visible sur l'analyse factorielle des correspondances.
1.8
T24
T17
T24
-1.3
1.9
-2.2
T34
T30
T17
T24
T17
T17
T24
T30
T34
T34
T30
C4 : Témoin
C3 : 10%
T30
T34
C1 : 50%
C2 : 25%
Concentration en effluent
Figure 40. Co-inertie AFC/ACP des données "biologiques" (flèche) et des données
physico-chimiques (point).
2.6.2
Traitement statistique des données biologiques continues après
injection de l'effluent : ANOVA
Comme il a été dit en conclusion du paragraphe relatif à l'étude de la
variabilité inter-canal avant l'injection de l'effluent (T23), les effets de la concentration
en effluent sont évalués à partir du taux d'évolution temporelle. Celui-ci est défini
comme le ratio entre la valeur d'une variable donnée au temps "Tx" et la valeur de
cette même variable au temps "T23". Le temps de prélèvement T23 détermine la
situation de référence car il précède l'injection de l'effluent.
217
2.6.21 Effet sur la biomasse totale (masse organique)
Le traitement statistique des données porte sur le taux d'évolution de la masse
organique (Tx/T23) mais, afin que le lecteur ait un aperçu de l'évolution de la masse
organique des biofilms, celle-ci est graphiquement représentée (Figure 42 ;Figure 43).
L'interaction du temps et de la concentration en effluent est non significative
(ANOVA-2 ; p > 0,05) sur le taux d'évolution de la masse organique. Il en est de même
pour l'effet de la concentration en effluent (ANOVA-1 ; p > 0,05).
En conclusion, la concentration en effluent n'a pas d'effet significatif sur le
taux d'évolution de la masse organique. En conséquence, l'augmentation de l'indice
autotrophique de 300 à 400 du biofilm exposé à 50% d'effluent ne peut pas être
attribuée à une augmentation plus importante de la masse organique dans ce canal. De
même, la diminution de l'indice autotrophique de 101 à 72 du biofilm exposé à 10%
d'effluent ne peut pas être expliquée par une baisse de la masse organique. Ces
évolutions sont donc probablement liées à l'évolution de la teneur en chlorophylle-a.
Taux d'évolution (Tx/T23)
3.0
2.5
2.0
1.5
1.0
0.5
0.0
24
25
canal 1 (50%)
canal 2 (25%)
30
canal 3 (10%)
34
Jours d'essai
canal 4 (témoin)
Figure 41. Taux d'évolution de la masse organique (Tx/T23).
218
5.0
Masse organique en mg/cm2
4.5
4.0
Effluent
3.5
3.0
2.5
2.0
1.5
1.0
0.5
0.0
17
20
23
24
25
30
34
canal 1 (50%)
canal 2 (25%)
canal 3 (10%)
canal 4 (témoin)
Figure 42. Evolution de la masse organique en mg/cm 2.
2.6.22 Effet sur la biomasse algale (teneur en chlorophylle-a)
L'interaction du temps et de la concentration en effluent est significative
(ANOVA-2 ; p < 0,05). L'effet de la concentration en polluant est examiné à chaque
temps de prélèvement (ANOVA-1).
L'effet de la concentration en effluent est significativement négatif sur le taux
d'évolution de la biomasse algale du biofilm développé dans le canal 1 (50%
d'effluent) par rapport au taux d'évolution du biofilm témoin aux temps de prélèvement
T30 et T34, c'est-à-dire après 7 et 11 jours d'exposition (Figure 43).
L'augmentation de l'indice autotrophique du biofilm exposé à 50% d'effluent
(300 à 400) laissait supposer un développement de la composante hétérotrophe au
détriment de la composante autotrophe. A présent, cette hypothèse peut être confirmée
car l'effet de la concentration en effluent est non significatif sur le taux d'évolution de
la masse organique mais significativement négatif sur le taux d'évolution de la teneur
en chlorophylle-a. La diminution de l'indice autotrophique du biofilm exposé à 10%
d'effluent (101 à 72), laissait supposer un développement de la composante autotrophe
au détriment de la composante hétérotrophe. Dans ce cas, le taux d'évolution de la
teneur en chlorophylle-a ne permet pas de confirmer cette hypothèse : aucun effet
significatif par rapport au témoin n'est mis en évidence que ce soit sur le taux
d'évolution de la masse organique ou le taux d'évolution de la chlorophylle-a (Figure
43).
En conclusion, nous confirmons un effet significatif et inhibiteur d'une
concentration en effluent de 50% sur le taux d'évolution de la communauté algale, ceci
après une semaine d'exposition du biofilm. En revanche, l'effet stimulant d'une
219
concentration de 10% en effluent sur la croissance de la communauté algale n'est pas
confirmé par l'étude du taux d'évolution de la teneur en chlorophylle-a.
Taux d'évolution de la chlorophylle-a (tx/T23)
3.0
2.5
2.0
1.5
1.0
0.5
0.0
24
25
canal 1 (50%)
30
canal2 (25%)
canal 3 (10%)
34
canal 4 (témoin)
Figure 43 . Taux d'évolution de la teneur en chlorophylle-a (Tx/T23).
* : p < 0,05. Effet significatif par rapport au témoin.
50
45
Chlorophylle-a en microg/cm2
40
35
Effluent
30
25
20
15
10
5
0
17
20
canal 1 (50%)
23
canal 2 (25%)
24
canal 3 (10%)
25
30
canal 4 (témoin)
34
Figure 44 . Evolution de la teneur en chlorophylle-a en µg/cm 2.
220
2.6.23 Effet sur l'effectif bactérien
Préalablement à l'injection de l'effluent (T23), la différence des biofilms
développés dans les quatre canaux est non significative vis-à-vis de la densité
bactérienne (Tableau 29). Par conséquent, la transformation des données en taux
d'évolution n'est pas nécessaire. Aussi, traiterons-nous les données telles que
présentées sur la figure qui suit (Figure 45).
L'interaction du temps et de la concentration en effluent est non significative
(ANOVA-2 ; p > 0,05). En conclusion, les effets de la concentration en effluent sur
l'effectif bactérien sont non significatifs.
2.00E+10
Effluent
1.80E+10
1.60E+10
Nombre de cellules/cm2
1.40E+10
1.20E+10
1.00E+10
8.00E+09
6.00E+09
4.00E+09
2.00E+09
0.00E+00
17
23
24
30
34
canal 1 (50%)
canal 2 (25%)
canal 3 (10%)
canal 4 (témoin)
Figure 45 . Evolution de l'effectif bactérien en nombre de cellules par unité de surface.
2.6.24 Effet sur l'activité de la leucine aminopeptidase
L'interaction du temps et de la concentration en effluent est significative
(ANOVA-2) sur le taux d'évolution de l'activité de la leucine aminopeptidase. L'effet
de la concentration en effluent est donc examiné à chaque temps de prélèvement
(Figure 46).
L'analyse de variance met en évidence un effet significatif et inhibiteur de
l'effluent sur l'activité leucine aminopeptidase dans le cas des biofilms exposés à une
concentration de 50% et de 25% en effluent (canaux 1 et 2). Cet effet n'est pas
immédiat, il est observé aux temps de prélèvement T30 et T34, soit après 7 et 11 jours
d'exposition. L'analyse montre également un effet significatif et stimulant de l'effluent
221
dans le cas du biofilm exposé à une concentration de 10% en effluent (canal 3). Cet
effet est significatif dès le lendemain de l'injection (T24) et après 7 jours d'exposition
(T30) mais non significatif après 2 jours d'exposition (T25).
En conclusion, l'effet de la concentration en effluent sur le taux d'évolution de
l'activité de la leucine aminopeptidase est négatif après une semaine d'exposition aux
concentrations les plus élevées, c'est-à-dire 25 et 50%. A 10% d'effluent, nous
retiendrons un effet stimulant qui ne persiste pas dans le temps : il est fortement
significatif le lendemain de l'injection, significatif au bout d'une semaine, et non
significatif après 11 jours d'exposition.
2.5
2.0
1.5
1.0
0.5
0.0
24
canal 1 (50%)
25
canal 2 (25%)
30
canal 3 (10%)
canal 4 (témoin)
34
Figure 46 . Taux d'évolution de l'activité leucine aminopeptidase (Tx/T23).
* : p < 0,05 ; ** : p < 0,001. Effet significatif par rapport au témoin.
2.6.25 Effet sur l'activité de la β-D-glucosidase
L'interaction du temps et de la concentration en effluent sur le taux
d'évolution de l'activité β-D-glucosidase est significative (ANOVA-2). L'effet de la
concentration en effluent est donc examiné à chaque temps de prélèvement (Figure 47).
L'analyse de variance met systématiquement en évidence un effet fortement
significatif et inhibiteur (p < 0,001), par rapport au biofilm témoin, dans le cas des
biofilms exposés à 50% et 25% d'effluent (canaux 1 et 2). L'analyse montre également
un effet fortement significatif et inhibiteur dans le cas du biofilm exposé à 10%
d'effluent (canal 3) le deuxième jour d'exposition (T25). Par la suite, l'effet diminue
(T30) puis il devient non significatif (T34).
222
En conclusion, l'effet de la concentration en effluent sur le taux d'évolution de
l'activité de la β-D-glucosidase des biofilms est fortement significatif et négatif aux
concentrations les plus élevées, c'est-à-dire 25 et 50%. A 10% d'effluent, l'effet n'est
pas immédiat et non persistant.
Une comparaison de ces observations à celles précédemment faites dans le
cas de l'activité de la leucine aminopeptidase montre qu'une exposition des biofilms à
25% et 50% d'effluent entraîne également des effets inhibiteurs et fortement
significatifs sur ces activités. Toutefois, ces effets n'apparaissent qu'après une semaine
d'exposition dans le cas de la leucine aminopetidase alors qu'ils sont immédiats dans
le cas de la β-D-glucosidase.
2.0
1.8
1.6
1.4
1.2
1.0
0.8
0.6
0.4
0.2
0.0
24
canal 1 (50%)
25
canal 2 (25%)
30
canal 3 (10%)
canal 4 (témoin)
34
Figure 47 . Taux d'évolution de l'activité de la β -D-Glucosidase (Tx/T23).
* : p < 0,05 ; ** : p < 0,001. Effet significatif par rapport au témoin.
223
2.6.3
Traitement graphique et analyses de variance : confrontation des
résultats
Les résultats de l'analyse en composantes principales et ceux des analyses de
variances peuvent être comparés en apportant des réponses ou des éléments de réponse
à la question suivante : les biodescripteurs permettent-ils de distinguer l'effet des
différents traitements ?
L'analyse en composantes principales permet une discrimination des biofilms
"tests" (présence d'effluent) en fonction de la concentration en effluent. Cette
discrimination serait expliquée par les variations de l'activité de la leucine
aminopeptidase et par la densité bactérienne. L'ACP permet également de distinguer
les essais "tests", menés en présence d'effluent, de l'essai "témoin" mené en l'absence
d'effluent. Cette distinction serait, cette-fois, liée aux variations de l'activité de la β-Dglucosidase.
Les analyses de variance ne permettent pas de distinguer l'effet de la
concentration vis-à-vis de l'ensemble des variables et des temps d'exposition. Même la
lecture d'un tableau récapitulatif des effets observés (Tableau 33) permet difficilement
de conclure sur la capacité des biodescripteurs à distinguer les différents traitements.
Cela dit, l'effet de l'effluent sur les variables chlorophylle-a, leucine aminopeptidase et
β-D-glucosidase diffère selon la concentration d'une part, et la durée dexposition
d'autre part.
En conclusion, que les données soient traitées par ACP ou par ANOVA, les
variables relatives aux activités enzymatiques semblent plus favorables que les
variables de structure (biomasses totale et algale, effectif bactérien) pour la distinction
des différents traitements (variation de la concentration en effluent).
224
Temps de prélèvement
Durée d'exposition
Masse org.
T24
1 jour
;
T25
2 jours
;
T30
7 jours
;
T34
11 jours
;
Chloroplylle-a
;
;
Â
Â
Eff. Bactérien
;
;
;
;
β−Gluc
ÂÂ
ÂÂ
ÂÂ
ÂÂ
Leu-amp
;
;
Â
ÂÂ
Masse org.
Chloroplylle-a
Eff. Bactérien
;
;
;
;
;
;
;
;
;
;
;
;
;
;
ÂÂ
ÂÂ
ÂÂ
ÂÂ
ÂÂ
ÂÂ
;
;
;
;
;
;
;
;
;
;
;
;
ÀÀ
;
À
;
;
;
Â
;
Canal 1
Canal 2 Leu-amp
β−Gluc
Masse org.
Chloroplylle-a
Eff. Bactérien
Canal 3 Leu-amp
β−Gluc
Caractérisation
de l'effet
NS
Négatif
Différé
Persistant
NS
Négatif
Immédiat
Persistant
Négatif
Différé
Persistant
NS
NS
NS
Négatif
Différé
Persistant
Négatif
Immédiat
Persistant
NS
NS
NS
stimulant
Immédiat
Négatif
Différé
Non persistant
Tableau 33. Tableau récapitulatif des ANOVA.
225
3.
Campagnes d'essais complémentaires
Les deux campagnes présentées dans cette partie ont été réalisées dans le but
de confirmer les tendances observées lors de la première campagne en effectuant, cette
fois-ci, des réplicats de canaux (deux canaux "tests" et deux canaux "témoins". Dans ce
contexte, nous avons testé l'effet d'une concentration de 25% d'effluent puis de 10%
d'effluent.
Pour des raisons de temps, le nombre de biodescripteurs suivis a dû être réduit
dans le cas de ces deux campagnes. Ainsi, la diversité pigmentaire n'a pas été évaluée.
La diversité taxonomique a été examinée sur certains échantillons mais non quantifiée
compte tenu de la dominance d'Achnanthes minutissima. La densité bactérienne a été
suivie lors des essais menés en présence de 25% d'effluent. Sachant que les résultats
ont confirmé ceux de la première campagne, l'effet en présence de 10% d'effluent n'a
pas été contrôlé par la suite. En revanche, le suivi de la composition de la communauté
eubactérienne a été conservé, ceci afin de valider l'intérêt de ce biodescripteur. Les
autres biodescripteurs sont la masse organique, la teneur en chlorphylle-a, ainsi que
l'activité des enzymes leucine aminopeptidase et β-D-glucosidase.
Nous avons choisi de limiter l'interprétation de ces résultats à des analyses
multivariées (ACP et AFC), ceci afin de contrôler la cohérence des tendances
précédemment observées au vu de l'ensemble des variables.
Les résultats de l'analyse en composantes de la deuxième campagne (2 canaux
"test-25%" et 2 canaux "témoins") reposent sur l'interprétation du plan factoriel
engendré par les deux premiers facteurs représentant 86% de l'inertie totale sur un total
de cinq facteurs (Figure 48). La projection des individus (couple "canal/temps")
montre une partition des canaux en fonction de la présence ou de l'absence de
l'effluent selon F1. Après injection de l'effluent, les canaux "tests" ont des coordonnées
positives sur F1. L'analyse de variables montrent que l'activité enzymatique des
biofilms développés dans les canaux "tests" est plus faible mais la masse organique est
supérieur à celle des témoins. Nous confirmerons ainsi l'effet négatif de 25% d'effluent
sur les activités enzymatiques.
Les résultats de l'analyse en composantes de la troisième campagne (2 canaux
"test-10%" et 2 canaux "témoins") reposent sur l'interprétation du plan factoriel
engendré par les deux premiers facteurs représentant 70% de l'inertie totale sur un total
de quatre facteurs (Figure 48). La typologie des individus revèle un regroupement des
canaux "test" qui se caractérise par des coordonnées positives sur F1 et négatives sur
F2. Par comparaison aux essais "témoins", il ressort de cette analyse une activité plus
faible de la β-D-glucosidase mais une augmentation temporelle continue de l'activité
de la leucine aminopeptidase, de la masse organique et de la chlorophylle-a. Ces
226
résultats confirment l'effet inhibiteur sur l'activité β-D-glucosidase et l'effet stimulant
sur l'activité de la leucine aminopeptidase de 10% d'effluent.
Les analyses factorielles des correspondances confirment les observations
précédentes : la présence de l'effluent modifie la stabilité de la communauté
eubactérienne (Figure 49). En effet, la représentation sous forme d'ellispes montre que
la dispersion des point est supérieure dans les canaux "tests". Enfin, nous noterons
qu'en présence de l'effluent, les deux canaux "tests" n'évoluent pas de manière
comparable.
2.5
-2.5 3.5
-2.1
F2
C2T33
F2
1.9
3.2
-1.8
C3T29 -2.4
C4T29
C4T33
C3T33
C4T24
C2T33
F1
C2T29
C1T24
C2T22
C3T22
C3T33
C2T23
C2T29
C1T33
C2T23
C1T29
C3T24
F1
C4T29
C1T23
C4T23
C3T23
C3T29
C4T22
C1T22
C4T33
C1T29
C2T24
C1T33
C4T23
C3T23
Présence d’effluent
Absence effluent
C1T23
Présence effluent
a. Exposition à 25 % d'éffluent
b. Exposition à 10% d'effluent
Figure 48. ACP des données biologiques des campagnes complémentaires en canaux artificiels.
227
C1t33
C1
C1t16
C3t24
C1t24
C3t16
C2t16
C3C3t33
C4t16
C2 C2t29
C4
C3t29
C2t33 C4t24
C2t24
C4t29
-1
1
1.3
Campagne 3
C1t56
Témoin
Test : 10%
Figure 49. AFC des résultats des campagnes complémentaires en canaux artificiels.
Campagne 2
Témoin
Test : 25%
C1t29
C4t33
-2.2
C1
C1t23
C1t33
C3t16
C3t33
C3t56
C3
-2.2
C2t23
C2t16
C4t23
C1t16
C2
C2t33
C4t56
C4 C4t16
C3t23
C4t33
C2t56
-1
1
1
228
4.
Discussion
Nous discuterons successivement des caractéristiques des biofilms avant
l'injection de l'effluent, ce qui nous conduira à évoquer la variabilité inter-canal
constatée, et des réponses des biofilms exposés à différentes concentrations en
effluent.
Préalablement au développement de ces points, nous souhaitons faire état de
nos réflexions quant à l'évolution générale de la colonisation des biofilms dans les
quatre canaux artificiels. Ces réflexions reposent en grande partie sur des observations
visuelles mais nous tenterons d'argumenter nos propos sur la base de nos résultats et
des données bibliographiques relatives aux processus de colonisation des biofilms.
Enfin, comme il a été annoncé en introduction de ce chapitre, la discussion se
limite volontairement à la campagne d'essai principale car les essais suivants avaient
uniquement pour objectif de confirmer certains points de la première campagne.
4.1
Colonisation des biofilms dans les canaux artificiels avant
injection de l'effluent
Un suivi visuel de la colonisation des biofilms dans les quatre canaux a
clairement montré que le développement des biofilms des canaux 2 et 3 a été plus
rapide que celui des canaux 1 et 4. En d'autres termes, les biofilms des canaux 2 et 3
ont été plus rapidement visibles à l'œil nu. En revanche, dans tous les cas, l'évolution
visuelle temporelle des biofilms était identique : initialement d'un vert très clair, les
biofilms sont ensuite parsemés des colorations brunes qui apparaissent par "taches" et
se densifient au cours du temps. Cette tendance est très nette dans le canal 3 (Photo
23).
Canal 3 (IA = 95 )
Canal 4 (IA = 217)
Photo 23. Etat de la colonisation des biofilms dans les canaux expérimentaux à T23.
229
Du fait de ces observations visuelles, nous nous sommes intéressés au taux de
croissance globale des biofilms (masse organique), ainsi qu'au taux de croissance de la
composante algale (chlorophylle-a). Ces taux ont été calculés à partir du 17ème jour de
colonisation jusqu'au 23ème jour (Figure 50).
4.0
3.5
3.0
2.5
2.0
1.5
1.0
0.5
0.0
17
18
19
20
21
22
23
24
Jours d'essai
Canal 1 (MO)
Canal 1 (Chloro)
Canal 2 (MO)
Canal 2 (Chloro)
Canal 3 (MO)
Canal 3 (Chloro)
Canal 4 (MO)
Canal 4 Chloro)
Figure 50. Taux d'évolution de la masse organique et de la chlorophylle-a dans les canaux
expérimentaux avant injection de l'effluent (Tx/T17).
Les résultats montrent clairement que le taux de croissance est plus élevé dans
le canal 4, que ce soit vis-à-vis de la biomasse totale ou algale. Pourtant, à l'issue d'une
période de 23 jours de colonisation, ce biofilm possède la masse organique la plus
faible. En conséquence, l'association de ces deux observations soulève la question
suivante : la colonisation du biofilm du canal 4 a-t-elle été initiée plus tardivement ?
Afin d'apporter des éléments de réponse à cette question, nous nous
intéressons à présent à la colonisation des biofilms dans les différents canaux.
Préalablement, nous argumenterons sur la nécessité de cette démarche.
4.1.1
Importance de la phase de colonisation vis-à-vis de la réponse des
biofilms à un stress chimique
Nos essais sont menés sur des biofilms en phase exponentielle de croissance.
Au cours de cette phase, le biofilm constitue un assemblage particulièrement
230
dynamique du fait d'interactions multiples entre les organismes, la matrice et le milieu
d'essai [MARSH et BOWDEN, 2000]. Ces interactions ont un rôle dans l'attachement des
cellules et contrôlent, indirectement, la dynamique de succession des espèces c'est-àdire la composition du biofilm. Dans le cadre d'une étude visant à évaluer les effets
d'un polluant sur une communauté périphytique, la composition spécifique est un point
important car la sensibilité des biofilms varie en fonction des espèces qui le
composent.
Enfin, dans des conditions d'écoulement et de niveau trophique identiques,
une différence de cinétique de colonisation peut aussi conduire à des biofilms
d'épaisseurs différentes. L''épaisseur de la matrice polysaccharidique, qui augmente au
cours du temps, agit comme une barrière de diffusion et limite les échanges avec la
colonne d'eau [LOCK et al., 1984]. Ainsi, la matrice du biofilm permet aux organismes
de mieux résister aux agressions extérieures, telle qu'une perturbation chimique
[MARSH et BOWDEN, 2000 ; SABATER et al., 2003]. Par ailleurs, les interactions intra et
inter-spécifiques se complexifient lorsque l'épaisseur du biofilm augmente et les
processus de régulation internes deviennent progressivement plus importants que les
facteurs externes du milieu. Les organismes sont ainsi protégés contre les variations
du milieu environnant [WATANABE et al., 1988].
4.1.2
Colonisation du biofilm dans le canal 1
Le biofilm du canal 1 se caractérise par la teneur en masse organique
moyenne la plus élevée et, inversement, par les teneurs massiques en chlorophylle-a et
en cellules bactériennes significativement les plus faibles.
Selon notre point de vue, la teneur en masse organique, supérieure dans ce
biofilm, ne peut pas s'expliquer par un développement plus important des
communautés bactériennes et algales. Cette conclusion est d'ailleurs cohérente avec
l'évolution des paramètres chimiques : les teneurs en azote inorganique et en silice
dans la colonne d'eau diminuent moins fortement dans le canal 1 que dans les autres
canaux. Cela dit, à ce stade de notre réflexion, nous devons modérer nos conclusions
car celles-ci reposent, en ce qui concerne la communauté algale, uniquement sur le
dosage de la silice et de la chlorophylle-a. Effectivement, nous ne pouvons pas exclure
la possibilité que le biofilm de ce canal soit le siège d'un développement d'algues non
siliceuses contenant de plus faibles quantités en chlorophylle-a. Le dosage des
pigments photosynthétiques montre d'ailleurs la présence d'algues vertes en quantités
supérieures dans ce biofilm. Enfin, ces observations pourraient aussi s'expliquer par
l'accumulation de masse organique non vivante, tels que des composés extracellulaires, ou la présence de micro-organismes non étudiés.
231
4.1.3
Colonisation du biofilm dans le canal 4
Dans la bibliographie, la colonisation initiale des substrats est très
généralement attribuée aux communautés bactériennes qui tend à faciliter l'adhésion
des cellules algales [STEINMAN et PARKER, 1990 ; WOLFAARDT et CLOETE, 1992
SABATER et ROMANI , 1996]. L'adhésion des premières cellules colonisatrices est
favorisée par le "conditionnement" des substrats vierges par un film de matière
organique [CHARACKLIS et al., 1989a ; MARSH et BOWDEN, 2000 ; WINPENNY, 2000] et
par la rugosité du substrat. L'inégalité d'une surface engendre, en effet, des microcavités au sein desquelles les cellules pionnières sont protégées et parviennent ainsi à
se développer [PICIOREANU, 2000].
Dans le cadre de nos essais, la différence de colonisation observée dans le
canal 4 ne peut pas s'expliquer par le contenu en matière organique ou par la rugosité
de nos substrats artificiels qui, initialement, est identique. Toutefois, dès le début de
l'essai, le contenu en carbone total a suscité notre intérêt ; celui-ci diminue moins dans
le canal 4 que dans canaux 2 et 3.
Le carbone étant essentiellement sous forme minérale, la chute du carbone
dans les canaux peut être attribuée :
au dégazage du dioxyde de carbone (CO2) dissous du fait de la teneur
plus faible en CO2 atmosphérique : l'eau des canaux s'enrichit en
oxygène et s'appauvrit en CO2.
à la précipitation de calcaire (CaC03) ; celle-ci est d'ailleurs visible à
l'œil nu après la collecte du biofilm par brossage (Photo 24).
Ce dernier point est primordial car la précipitation de calcaire sur les substrats
vierges augmente la rugosité des substrats, ce qui, nous venons de le voir, facilite
l'adhésion des premières cellules colonisatrices. Lors des opérations de collecte des
biofilms, nous avons d'ailleurs pu constater que le brossage des lames (substrats
artificiels) prélevées dans les canaux 2 et 3 était plus long. Le biofilm semblait mieux
fixé au substrat.
Notre hypothèse est la suivante : la précipitation de calcaire semble moins
importante dans les canaux 1 et 4, ce qui pourrait expliquer une plus faible rugosité
des lames et, par conséquent, des conditions micro-environnementales moins propices
à la colonisation des substrats.
Cette hypothèse a été confirmée par l'analyse de lames issues des canaux. Les
lames prélevées dans les canaux 2 et 3 semblaient contenir un dépôt plus important que
les des canaux 1 et 4. Ceci est confirmé par la détermination des pourcentages de
masse minérale dans les biofilms. Ceux-ci sont plus élevés dans les biofilms des
canaux 2 et 3 (90% de la masse sèche totale) que dans les biofiolms des canaux 1 et 4
232
(85% de la masse sèche totale). La présence d'un dépôt de calcaire a été mise en
évidence par mise en contact avec de l'acide acétique (réaction effervescente).
Photo 24. Dépôt de calcaire visible sur les lames après brossage du biofilm.
4.1.4
Colonisation des biofilm dans les canaux 2 et 3
Préalablement à l'injection de l'effluent, les biofilms des canaux 2 et 3 sont
dominés par la composante autotrophe alors que les biofilms des canaux 1 et 4 ne sont
pas caractérisés par la dominance de la composante autotrophe ou hétérotrophe.
Ce point doit être considéré avec intérêt car le milieu d'essai est initialement
pauvre en carbone organique dissous (< 0,5 mg/L) et la communauté algale représente
une source importante de matière organique dissoute pour les bactéries [SABATER et
ROMANI , 1996]. Les essais menés par SOBCZAK (1996) en canaux artificiels montrent
que de la teneur en carbone organique dissous dans la colonne d'eau est un facteur
déterminant sur le développement des biofilms durant les premiers jours de
colonisation mais qu'il s'avère moins influent lorsque la communauté algale commence
à s'établir. A ce stade de colonisation, les organismes hétérotrophes utilisent les
composés sécrétés par les algues ou issus de la lyse cellulaire [SABATER et al., 2002].
Les essais de JONES et LOCK (1993) confirment également le rôle essentiel de la
communauté autotrophe dans le fonctionnement du biofilm lorsque celui-ci se
développe dans un milieu pauvre en carbone organique dissous.
Dans le cadre de nos essais, la dominance de la composante algale n'entraîne
pas de différence significative sur le développement de la communauté bactérienne en
termes de densité ou de composition spécifique. Cependant, nous ne pouvons pas
233
exclure l'influence de ces interactions "algues-bactéries" sur des paramètres
fonctionnels, tels que les activités enzymatiques.
Pour expliquer la teneur en chlorophylle-a, nettement supérieure dans les
canaux 2 et 3, nous nous sommes intéressés aux spécificités de ces canaux. Ils ont pour
caractéristiques communes d'être placés au centre de la pièce et, de ce fait, d'être
encadrés par les deux autres canaux. Ainsi, il est envisageable qu'ils bénéficient d'un
éclairage différent (qualitativement et quantitativement) de celui des canaux 1 et 4
situés à proximité d'un mur. Cependant, les mesures d'intensité lumineuse, effectuées à
l'aide d'un Luxmètre placé à la surface de l'eau, ne révèlent aucune différence
significative des flux reçus. L'hypothèse de l'influence de l'intensité de la lumière sur
l'hétérogénéité de la teneur en chlorophylle-a dans les différents canaux est donc à
rejeter. Nous avons également envisagé l'influence de la température de l'eau circulant
dans les canaux. La différence de température est inférieure à 1°C et nous semble trop
faible pour induire autant de différence au niveau de la biomasse algale, même si, les
températures les plus basses sont observées dans l'eau des canaux 2 et 3 du fait de leur
positionnement sous les climatiseurs. En conclusion, nous justifierons la différence de
colonisation de la communauté algale dans les biofilms des canaux 2 et 3 par la
précipitation de carbonate de calcium qui augmente la capacité de fixation des
premières cellules bactériennes. La colonisation des algues est ensuite facilitée par la
présence de la matrice polysaccharidique formée par l'activité des bactéries
initialement fixées [STEINMAN et PARKER, 1990 ; WOLFAARDT et CLOETE , 1992].
Les canaux 2 et 3 se distinguent aussi par un pourcentage de masse organique
par rapport à la masse sèche de l'ordre de 10% alors qu'il est de 15% dans les canaux 1
et 4. En d'autres termes, les biofilms visuellement les plus denses possèdent un
pourcentage de matière organique plus faible. Nous supposons que la croissance du
biofilm et, notamment de sa composante algale, tend à modifier les conditions
hydrodynamiques à proximité des substrats augmentant ainsi le dépôt (piégeage) des
particules minérales en suspension [BATTIN et al., 2003] notamment celles dues à la
précipitation du calcaire et celles apportées par l'inoculum. Les quantités de matière
minérale apportées par l'inoculum n'ont pas été quantifiées mais elles ont été
suffisantes pour endommager les pompes et nécessiter un nouvel aménagement.
4.1.5
Variabilité de la colonisation inter-canal
Les résultats tendent à montrer une diminution de la variabilité inter-canal
dans le temps pour l'ensemble des variables. Ces résultats rejoignent ceux de LOWE et
al. (1996). Ces auteurs constatent que les variations inter-canal observées lors de la
colonisation du périphyton en canaux artificiels diminuent au cours du temps et
deviennent négligeables dès la quatrième semaine. Une corrélation négative
significative est mise en évidence entre le coefficient de variation inter-canal et le
nombre de cellules algales.
234
Enfin, il est intéressant de constater que l'hétérogénéité inter-canal est
inférieure (CV ≤ 20%) dans le cas des variables impliquant la communauté bactérienne
(activité de la leucine aminopeptidase et densité bactérienne). Sachant que la
composition de la communauté eubactérienne est par ailleurs homogène dans les quatre
canaux, ce dernier point peut s'expliquer par le fait que le stade mature des
communautés bactériennes périphytiques soit atteint plus rapidement [LIU et al., 1993].
Quant à la variabilité inter-canal relative à la communauté algale, c'est-à-dire à la
teneur en chlorophylle-a, les coefficients de variation atteignent 60%. D'après les
résultats de LOWE et al. (1996), ce pourcentage, particulièrement élevé, nous incite à
suggérer une augmentation de la durée de la colonisation dans les canaux
préalablement à l'injection de l'effluent. Ces auteurs montrent, en effet, que plus la
communauté algale se développe (augmentation du nombre de cellules), plus les
variations inter-canal diminuent vis-à-vis de ce biodescripteur (CV < 6% à partir de la
quatrième semaine).
4.2
Composition des biofilms avant injection de l'effluent
La composition de la communauté eubactérienne périphytique développée
dans les canaux étant homogène, nous nous attachons ici à la composition de la
communauté algale.
4.2.1
Diversité taxonomique
La composition taxonomique des diatomées ne révèle aucune différence
majeure du fait de la dominance de l'espèce Achnanthes minutissima. Ce constat rejoint
ceux de AMBLARD et al. (1990) et BRUNET (2000).
La nette dominance de cette espèce dans nos canaux se justifie probablement
par le caractère pionnier du genre Achnanthes [BIGGS, 2000] qui a été mis en évidence
à plusieurs reprises notamment lors d'études menées in situ sur substrats artificiels
[SABATER et ROMANI, 1996 ; GUASH et al., 1997]. Le caractère pionnier de cette espèce
est probablement lié à sa faible taille, ce qui facilite sa diffusion au travers de la
couche limite visqueuse se développant à la surface des supports. Achnanthes
minutissima est en effet l'une des plus petites espèces parmi les diatomées. Sa largeur
est d'environ 3 à 4 µm et sa longueur de 10 à 15 µm [KRAMMER et LANGE-BERTALOT,
1991]. Selon RUMEAU et COSTE (1988), la taille des diatomées varie de 10 µm pour les
plus petites à 500 µm pour les plus grandes.
La dominance d'Achnanthes minutissima s'explique également par son taux de
reproduction élevé qui la rend fortement compétitive [WATANABE, 1985 ; Mc
CORMICK, 1996]. Le suivi de la colonisation sur substrats artificiels des communautés
235
épilithiques de diatomées dans la Garonne montre que l'abondance relative
d'Achnanthes minutissima peut atteindre 73% et une densité de 637 ± 53 x 103 cellules
par cm2 dès la première semaine de colonisation [EULIN, 1997]. Pour information, les
diatomées peuvent se reproduisent à l'échelle de l'heure, de la semaine, du mois ou de
l'année et le taux de reproduction est généralement fonction de la taille de l'espèce
[RUMEAU et COSTE, 1988].
Selon Mc CORMICK (1996) l'abondance d'Achnanthes minutissima est aussi
favorisée par son développement sous une forme adnée et sa capacité à former un
mucilage qui agit comme de la colle. Les essais de PERTERSON et STEVENSON (1990)
menés en canaux artificiels corroborent cette hypothèse. Ils mettent en évidence que le
mode de fixation des espèces influe sur leur abondance. Celles qui sont attachées au
substrat, notamment par une structure mucilagineuse, sont plus nombreuses.
Du point de vue des caractéristiques chimiques du milieu l'espèce Achnanthes
minutissima est associée à des cours d'eau caractérisés par une faible teneur en matière
organique [BACKHAUS, 1968]. Selon CHOLNOKY (1968) elle est également
caractéristique des milieux bien oxygénés. Enfin, Mc CORMICK et STEVENSON (1989) la
retrouvent préférentiellement dans des milieux riches en nitrates et phosphore. Elle
semble par ailleurs peu sensible au pH. HYNE (1970) la retrouve préférentiellement
dans des milieux dont le pH est alcalin et CHOLNOKY (1968) situe son pH optimal entre
7.5 et 7.8. Enfin, selon l'étude de LOWE (1974), citée par GENTER et AMYOT (1994), sur
la tolérance des diatomées d'eau douce au pH, Achnanthes minutissima est présente
dans des milieux où le pH est compris entre 6.0 et 8.0 avec un pH optimal situé entre
6.8 et 7.5.
Etant donné la nette dominance de cette espèce, les caractéristiques des autres
taxons ne seront pas développées.
4.2.2
L'analyse pigmentaire montre que le pourcentage d'algues vertes chute dans le
temps quel que soit le canal, sauf dans le canal 1. La distribution des groupes algaux
(algues vertes et diatomées) est donc hétérogène dans les quatre canaux.
Enfin, la dynamique de colonisation des espèces algales est par ailleurs
inhabituelle. En effet, les algues vertes sont initialement présentes puis disparaissent
au profit des diatomées alors que la situation inverse est plus fréquemment observée en
milieu naturel [STEINMAN et PARKER, 1990 ; SABATER et ROMANI, 1996] ou en canaux
artificiels [AMBLARD et al., 1990]. Cela pourrait s'expliquer, au moins en partie, par le
caractère sélectif de l'éclairage artificiel. Bien que le spectre d'émission ait été élargi
par l'association de deux tubes fluorescents de qualité différente celui-ci tend à
favoriser le développement de la fucoxanthine, pigment caractéristique des diatomées.
Inversement le développement de la chlorophylle-b, pigment caractéristique des algues
236
vertes, n'est pas privilégié. En effet, le spectre d'émission des néons met en évidence
un pic d'émission à 550 nm (absorption maximale de la fucoxanthine) et l'absence de
pics à 445 et 645 nm (absorption maximale de la chlorophylle-b).
L'hypothèse que nous pouvons avancer est la fixation d'algues vertes
contenues dans l'inoculum mais une décroissance de leur abondance relative du fait de
la qualité de l'éclairage et de la forte compétitivité d'Achnanthes minutissima.
Plus généralement, nous pouvons nous interroger sur l'influence de
l'inoculum, sur la nécessité de le renouveler et sur l'influence de l'échelle temporelle
qui est peut être insuffisante pour permettre l'observation d'une succession d'espèces
habituelle [HOFFMANN, 1993].
4.3
Effet de la concentration en effluent sur les biofilms
4.3.1
Effet sur la structure et la composition
La masse organique des biofilms soumis à 50% (2,2 à 3,3 mg/cm2), à 25% (2
à 2,5 mg/cm2) et à 10% (2,2 à 3,2 mg/cm2) sont caractéristiques d'un milieu eutrophe
contrairement à celle du biofilm témoin qui reste inférieure à 2,1 mg/cm2 et qui est
davantage représentative d'une communauté périphytique en milieu mésotrophe
[BIGGS, 1996b ; DODDS et al., 1998]. Les teneurs en chlorophylle-a sont
caractéristiques des milieux mésotrophes à eutrophes quel que soit le canal [BIGGS,
1996b ; DODDS et al., 1998].
L'évolution de ces paramètres n'est pas plus amplement abordée car leur
variation suite à l'injection de l'effluent est moins notable que celle des autres
paramètres.
4.3.2
Effet de la concentration sur l'évolution des activité enzymatiques
Bien que les activités des enzymes leucine aminopeptidase et β-D-glucosidase
soient utilisées comme biodescripteurs d'une perturbation, et non à des fins
analytiques, il nous semble néanmoins nécessaire de nous intéresser aux principes de
régulation de ces enzymes. Comme nous le verrons, leurs synthèses, ainsi que leurs
activités sont fonction de la nature et de la concentration des composés organiques
présents dans le milieu. L'évolution des activités peut s'expliquer par un effet direct sur
l'enzyme ou le métabolisme de la cellule bactérienne ; elle peut aussi être la
conséquence d'un effet sur la communauté algale du fait de la biosynthèse de composés
organiques algaux.
237
4.3.21 Principes de régulation des activités enzymatiques
L'activité d'une ectoenzyme, c'est-à-dire d'une enzyme liée à la cellule, est le
fait de mécanismes agissant sur la synthèse de l’enzyme (transcription et traduction des
gènes impliqués dans sa synthèse : ADN ARNm protéine) ou sur sa fonction
catalytique. Dans la plupart des cas, la synthèse des enzymes extracellulaires est
inductive et non constitutive [SINSABAUGH et al., 1997]. La biosynthèse d'une enzyme
est dite "inductive" lorsqu'elle est induite ou inhibée selon les besoins de la cellule par
un effet "feedback".
Une fois sécrétée, l'activité d'une ectoenzyme est soumise aux conditions
environnementales, tels que le pH ou la température. Lorsque le fonctionnement de
l'enzyme est par ailleurs régulé par la concentration en substrat potentiellement
dégradable dans le milieu, l'activité de l'enzyme est dite "inductible". Dans ce cas,
l'activité de l'enzyme est inhibée lorsque le produit final de la réaction est présent en
quantité suffisante. Il s'agit d'une inhibition par excès du produit de la réaction.
Inversement, l'activité est induite par la présence de composés de fortes masses
moléculaires en l'absence de composés directement et facilement assimilables par les
bactéries. L'inhibition de l'activité d'une ectoenzyme par excès du produit final de la
réaction est généralement une inhibition compétitive [SINSABAUGH et al., 1997] ;
l'agent inhibiteur, ici le produit de la réaction, se fixe sur l'enzyme au même site que le
substrat [PELMONT, 1995]. L'inhibition peut être également non compétitive ; le cas le
plus fréquent est la présence d'agents inhibiteurs qui altèrent la stabilité de l'enzyme,
ce qui a pour conséquence de réduire son activité [SINSABAUGH et al., 1997].
La synthèse et l'activité de l'enzyme leucine aminopeptidase sont inductibles
[CHRÓST, 1991]. A ce titre, la présence de composés organiques directement et
facilement assimilables par les bactéries entraîne une inhibition de la synthèse de
l'enzyme leucine aminopeptidase d'une part, et de son activité d'autre part. Lorsque ce
mécanisme s'inverse, l'inhibition est levée ("derepression"). CHRÓST (1991) rappelle
cependant que des travaux antérieurs ont montré que, chez certaines bactéries, la
présence d'acides aminés, peptides et protéines induisent la synthèse de l'enzyme
[LITCHFIELD et PRESCOTT, 1976 ; DAATSELAAR et HARDER, 1974]. Les mécanismes
régulant la synthèse de l'enzyme seraient donc peut-être plus complexes. Certaines
limites sont peut être à apporter sur la théorie de l'induction/répression proposée par
CHRÓST (1991). D'ailleurs, selon GONZALES et ROBERT - BAUDOUY (1996) le
fonctionnement de la leucine aminopeptidase est peu connu tant au niveau de sa
synthèse (constitutive ou inductive) que de son expression.
Quant à l'activité de l'enzyme β-D-glucosidase, CHRÓST (1991) a
expérimentalement démontré l'étroite relation qui existe entre la nature du composé
ajouté et la synthèse et/ou l'activité de l'enzyme β-D-glucosidase ; ses travaux reposent
sur l'addition de différents composés organiques dans des échantillons prélevés dans la
238
colonne d'eau d'un lac. Son observation est la suivante : l'ajout de glucose et d'acides
aminés tend à réduire l'activité. Inversement, la synthèse et l'activité de l'enzyme (forte
affinité de l'enzyme avec le substrat) augmentent suite à un ajout de cellobiose qui est
un disaccharide de glucose issu de la dégradation de la cellulose. Ces résultats
confirment l'hypothèse précédemment émise par CHRÓST et OVERBECK (1990) : les
composés organiques directement et facilement utilisables par les bactéries agissent
comme des agents répresseurs et entraînent une inhibition de la synthèse de l'enzyme.
En parallèle, la présence de D-glucose, produit final de la réaction catalysée par la βD-glucosidase, inhibe la vitesse initiale de réaction par diminution de l'affinité de
l'enzyme avec le substrat (augmentation du Km). Il s'agit selon les auteurs d'une
inhibition compétitive par fixation du D-glucose sur le site actif de l'enzyme.
4.3.22
Evolution des activités enzymatiques suite à un stress
Les bactéries hétérotrophes étant considérées comme les principaux
organismes producteurs des enzymes étudiées dans le cadre de ces travaux, la variation
d'une activité peut être expliquée par l'influence du stress sur :
l'effectif bactérien [HOPPE, 1991; CHRÓST, 1991] ;
l'activité spécifique qui peut être elle-même liée à la taille des cellules
[CHRÓST, 1991 ; AINSWORTH et GOULDER, 2000a] ;
la proportion de cellules bactériennes métaboliquement actives
[AINSWORTH et GOULDER, 2000a ; KANG et GOULDER, 1996] ;
la présence de composés susceptibles de provoquer l'altération de
l'enzyme ;
la nature et la concentration des composés organiques présents dans le
milieu et contrôlant la régulation de la synthèse et de l'activité des
enzymes [CHRÓST, 1991 ; MUNSTER, 1991].
4.3.33 Effet de l'effluent sur l'évolution de l'activité leucine aminopeptidase
Préalablement à l'injection de l'effluent, l'activité de la leucine
aminopeptidase du biofilm développé dans le canal 1 est singulièrement différente de
celle des autres biofilm. En effet, elle est nettement supérieure à celle des biofilms
colonisés dans les autres canaux (Tableau 34) et l'effectif bactérien ne permet pas
d'expliquer complètement cette tendance. Aussi, nous avancerons les hypothèses
suivantes :
un développement et une activité hétérotrophique supérieure [SABATER
et ROMANI, 1996] : la valeur de l'indice autotrophique (312) est plus
élevée dans ce biofilm ;
une activité enzymatique stimulée du fait d'une production moindre de
de composés organiques directement assimilables par les bactéries
239
(sécrétions algales) ; cette hypothèse suppose également la présence de
substrats organiques hydrolysable par cette enzyme ;
une plus forte rétention des enzymes ; la masse organique supérieure
dans ce biofilm facilite la rétention des enzymes libres [JONES et LOCK,
1993] ;
une proportion d'algues vertes supérieure : la nature des composés
biosynthétisés varie en fonction de l'espèce algale, cela pourrait justifier
le comportement particulier de ce biofilm vis-à-vis de l'activité leucine
aminopeptidase.
Pour conclure sur le biofilm du canal 1, nous rappelons que la composition
spécifique des eubactéries diffère légèrement de celle des autres canaux. Cela dit, nous
n'avons pas trouvé de travaux faisant état de la spécificité de cette enzyme vis-à-vis de
certaines espèces bactériennes.
Leu-aminopeptidase nmol/h/cm2
(n=5)
T23
T30
Exposition :
7 jours
Canal 1 65.42 ± 5.23 34.86 ± 2.62
50% Vm = 144
Vm = 964
Km = 32
Km = 45
Canal 2 33.17 ± 3.33 13.59 ± 1.56
25% Vm = 148
Vm = 752
Km = 46
Km = 178
Canal 3 40.80 ± 1.15 56.79 ± 5.58
10% Vm = 169
Vm = 1941
Km = 49
Km = 29
Canal 4 41.49 ± 7.79 38.68 ± 3.84
Témoin Vm = 157
Vm = 1128
Km = 12
Km = 46
T34
Leu-aminopeptidase nmol/h/10 9 cell
(n=3)
T23
Exposition
:11 jours
T30
Exposition :
7 jours
T34
Exposition
:11 jours
5.00 ± 1.56
5.18 ± 0.66
1.71 ± 0.44
1.75 ± 0.62
6.84 ± 1.3
4.55 ± 0.05
4.42 ± 0.15
6.13 ± 0.49
62.71 ± 7.71
10.14 ± 1.76
Vm = 2014
Km = 714
22.78 ± 4.21
4.71 ± 0.85
Vm = 529
Km = 158
75.33 ± 7.62
5.16 ± 1.48
Vm = 754
Km = 69
79.91 ± 2.75
Vm = 867
Km = 114
5.21 ± 1.49
Tableau 34. Evolution de l'activité Leucine aminopeptidase.
n : nombre de réplicats ; Tx : temps de colonisation en jours ; cell : cellule bactérienne.
La compréhension des mécanismes impliqués lorsqu'un effet significatif de
l'effluent est observé est difficile. Celle-ci nécessiterait d'autres mesures, telles que la
détermination de la taille des cellules bactériennes ou le dosage des carbohydrates.
Toutefois, le calcul des activités spécifiques (résultats par unité de cellules
bactériennes) peut aider à la formulation de certaines hypothèses. Ce type de données
doit néanmoins être interprété avec prudence, notamment car la séquestration
d'enzymes libres dans la matrice polysaccharidique du biofilm peut se traduire par une
240
augmentation de l'activité spécifique sans pour autant refléter une réelle évolution de
l'activité cellulaire [CHAPPELL et GOULDER, 1995].
Dans le canal 1 (50% d'effluent), l'activité de la leucine aminopeptidase
surfacique est comparable à T23 et à T34 mais son activité spécifique est environ deux
fois plus faible que dans les autres canaux (Tableau 34). Par ailleurs, à cette
concentration, l'effluent n'a pas d'effet significatif sur le taux de croissance de la
communauté bactérienne. Sachant que l'activité spécifique est inchangée malgré
l'augmentation de la densité bactérienne, il se pourrait qu'une concentration de 50%
en effluent altère le métabolisme des bactéries ou la structure des enzymes. Par
ailleurs, une concentration de 50% en effluent a un effet significatif et négatif sur le
taux de développement de la communauté algale. La sénescence des cellules algales
entraîne probablement la présence de composés de masses moléculaires importantes,
ce qui devrait stimuler l'activité cellulaire, mais ce n'est pas le cas. En conséquence,
l'évolution de cette activité serait plutôt expliquée par un effet sur le métabolisme des
bactéries ou sur le fonctionnement de l'enzyme mais la présence d'un agent inhibiteur
dans l'effluent n'est pas à exclure. Les variations d'activité peuvent aussi être la
conséquence d'une combinaison de plusieurs facteurs.
Par ailleurs, l'activité de l'enzyme leucine aminopeptidase de ce biofilm se
caractérise par une constante Vmax qui augmente de T23 à T34 et une constante Km
qui diminue de T23 à T34. Ces résultats suggèrent que :
la capacité enzymatique du biofilm est inchangée (activité surfacique
identique) ;
l'activité potentielle de l'enzyme augmente (augmentation du Vmax)
mais l'affinité de l'enzyme avec le substrat diminue (augmentation du
Km).
Dans le canal 3 (10% ) et le canal 4 (témoin), l'activité surfacique augmente
alors que l'activité spécifique est comparable. L'augmentation de l'activité surfacique
est donc probablement liée à l'augmentation de l'effectif bactérien.
4.3.24 Effet de l'effluent sur l'évolution de l'activité enzymatique de la β-Dglucosidase
Préalablement à l'injection de l'effluent, les différences inter-canal de
l'activité de la β-D-glucosidase suivent les mêmes tendances que celle de la leucine
aminopeptidase : l'activité est la plus forte dans le canal 1 et la plus faible dans le canal
2 (Tableau 35).
Plus généralement, nous pouvons noter que l'intensité de l'activité de la β-Dglucosidase est trois à sept fois plus faible que celle de la leucine aminopeptidase.
Cette observation peut être expliquée par la présence de l'enzyme β-D-glucosidase à de
plus faibles concentrations ou par une plus faible activité de l'enzyme. Ce dernier point
241
peut être la conséquence d'une trop faible concentration en substrats susceptibles d'être
décomposés par cette enzyme ou par la présence du produit final de la réaction en
quantités suffisantes [SABATER et ROMANI, 1996].
β-glucosidase nmol/h/cm2
(n=5)
T23
Canal 1
(50%)
Canal 2
(25%)
Canal 3
(10%)
Canal 4
(témoin)
18.18 ± 1.95
Vm = 2807
Km = 174
4.95 ± 0.49
Vm = 277
Km = 35
10.29 ± 1.36
Vm = 703
Km = 114
11.13 ± 2.87
Vm = 1909
Km = 112
T34
Exposition :
11 jours
3.04 ± 0.30
Vm = 79
Km = 52
3.82 ± 0.98
Vm = 96
Km = 66
13.95 ± 1.25
Vm = 394
Km = 140
17.16 ± 1.92
Vm = 640
Km = 168
β-glucosidase nmol/h/10 9 cell
(n=3)
T23
T34
Exposition :11
jours
2.88 ± 0.60
0.25 ± 0.03
0.67 ± 0.05
0.30 ± 0.14
1.36 ± 0.60
0.84 ± 0.05
1.59 ± 0.44
1.34 ± 0.05
Tableau 35. Evolution de l'activité β -D-Glucosidase.
n : nombre de réplicats ; Tx : temps de colonisation en jours ; cell : cellule bactérienne.
Suite à l'injection de l'effluent, l'activité spécifique de la β-D-glucosidase
chute dans tous les canaux sauf dans le canal témoin, ce qui suggère un effet de la
présence de l'effluent sur le métabolisme des bactéries ou sur le fonctionnement de
l'enzyme.
Le calcul des constantes Vm et Km montre:
une diminution des deux constantes Vm et km du biofilm exposé à 50%
d'effluent, ce qui suggère une inhibition non compétitive ; ce
phénomène peut être lié à la dégradation de l'enzyme synthétisée
[SINSABAUGH et al., 1997] ;
une diminution de l'activité potentielle (baisse du Vmax) et de l'affinité
de l'enzyme avec le substrat (augmentation du Km) ;
une affinité comparable de l'enzyme avec le substrat dans le biofilm
contenant 10% d'effluent et dans le biofilm témoin.
242
4.3.3
Effet de l'effluent sur l'évolution de la relation "structure-activité"
4.3.31 Caractérisation de la relation "structure-activité" avant l'injection de
l'effluent
Nous nous limitons ici à l'étude des corrélations entres les variables
biologiques exprimées par unité de surface car ce sont les plus fréquemment utilisées
dans la bibliographie relative à la caractérisation des biofilms. Elle est effectuée à
l'aide du calcul du coefficient de Pearson (cf tableaux en annexe).
Avant injection de l'effluent, dans le cas des biofilms développés dans les
canaux 1 et 4 une corrélation positive et significative (p < 0,05) est systématiquement
observée entre les variables d'activités enzymatiques et les variables de structure, c'està-dire la biomasse, la chlorophylle-a et l'effectif bactérien. De telles corrélations ont
été mises en évidence sur des biofilms épilithiques dans le cas de l'activité de la β-Dglucosidase [CHRÓST, 1991 ; CHAPPELL et GOULDER, 1994] d'une part, et de l'activité
de la leucine aminopeptidase d'autre part [AINSWORTH et GOULDER 2000a]. Ces
résultats suggèrent que les relations "structure-activité" sont moins complexes lorsque
le biofilm est moins dense et que la communuté n'est pas dominée par sa composante
autotrophe ou hétérotrophe (IA respectivement égal à 312 et 217). Cette hypothèse
rejoint celle de SABATER et ROMANI (1996) qui montrent que l'activité de la β-Dglucosidase de biofilms colonisés sur substrats artificiels en milieu oligotrophe n'est
plus corrélée aux paramètres de structure lorsque l'âge et la complexité des biofilms
augmentent.
Par ailleurs, quel que soit le canal, l'activité β-D-glucosidase est positivement
corrélée à chlorophylle-a et à la biomasse. Enfin, lorsque la β-D-glucosidase est à la
fois corrélée à la chlorophylle-a et à l'effectif bactérien, la corrélation avec la
chlorophylle-a est systématiquement supérieure.
Après injection de l'effluent, les tendances sont les suivantes :
Dans le canal contenant 10% d'effluent (canal 3), avant injection,
l'activité leucine aminopeptidase était corrélée à l'effectif bactérien. Ce
point est inchangé. Quant à l'activité β-D-glucosidase, la corrélation
avec la chlorophylle-a était significative et la corrélation avec l'effectif
bactérien était non significative. Après, exposition à l'effluent, la
situation inverse est observée.
Dans le canal contenant 25% d'effluent (canal 2), avant injection,
l'activité leucine aminopeptidase n'était corrélée à aucun des paramètres
structurels étudiés ici. Quant à l'activité β-D-glucosidase, celle-ci était
corrélée à l'effectif bactérien et à la chlorophylle-a. Ces deux points
sont inchangés suite à l'exposition à l'effluent.
243
Dans le canal contenant 50% d'effluent (canal 1), avant injection, les
paramètres de structure sont positivement corrélés aux paramètres
d'activités enzymatiques. Après exposition à l'effluent, seule la
corrélation avec l'effectif bactérien est significative.
Enfin, quel que soit le canal, les activités β-D-glucosidase et leucine
aminopeptidase sont corrélées uniquement à l'effectif bactérien. Avant exposition,
l'activité β-D-glucosidase était systématiquement corrélée à la biomasse et à la
chlorophylle-a.
244
Références bibliographiques
Conclusion générale
Laurence Volatier / Thèse en Sciences et Techniques du Déchet / 2003 / Institut national des sciences appliquées de Lyon 245
Dans le cadre de nos recherches, nous avons évalué les effets potentiels
d'un effluent complexe caractérisé par une teneur en sels dissous élevée
(essentiellement sous forme de NaCl) sur des communautés périphytiques
prélevées in situ (bio-essais) et des communautés périphytiques colonisées au
laboratoire (canaux artificiels). Ces effets ont été évalués par la mesure de
l'évolution de variables biologiques périphytiques, ce qui nous a permis de
conclure sur l'utilisation de ces variables comme biodescripteurs d'une pollution
riche en chlorures.
Par ailleurs, les réflexions relatives au développement et à l'application
des systèmes expérimentaux conçus et mis au point, nous incitent à nous
intéresser, au sein de cette conclusion, aux perspectives d'utilisation des bioessais pour évaluer l'écotoxicité intrinsèque d'un effluent complexe sur une
communauté naturelle et aux perspectives d'amélioration et d'application des
essais en canaux artificiels. Enfin, nous nous interrogerons sur l'intégration de
ces essais dans la méthodologie d'évaluation de l'écocompatibilité des déchets en
scénario de stockage et de valorisation proposée par l'ADEME.
1.
Effets d'une pollution riches en sels
Les effets de la concentration en effluent ont été présentés et synthétisés
au sein du chapitre consacré à l'interprétation des résultats. En conséquence,
seules les principales tendances seront ici rappelées. Dans le cas des bio-essais,
nous nous limitons à l'étude des biodescripteurs communs aux canaux artificiels.
Les bio-essais ont mis en évidence des effets significatifs et stimulants
au printemps, ainsi qu'en été, sur la croissance globale des biofilms (masse
organique) en présence de 10 à 70% d'effluent, soit de 2,7 à 18,7 g/L de
chlorures. A ces deux saisons, l'évolution de la biomasse algale (chlorophylle-a)
est systématiquement stimulée en présence de 10 % d'effluent et aucun effet
significatif et inhibiteur n'est observé. De même, les effets sur l'activité de la
leucine aminopeptidase sont non significatifs ou stimulants. En hiver, les effets
sur la croissance globale des biofilms sont non significatifs et aucun effet
stimulant n'est observé sur l'évolution de la biomasse algale. En revanche, des
effets significatifs et inhibiteurs sont remarqués en présence de 50 et de 70%
d'effluent, soit 13,4 et 18,7 g/L de chlorures. De même, les effets sur l'activité de
la leucine aminopeptidase sont significatifs et inhibiteurs en présence de 10% à
50% d'effluent, soit de 2,6 à 13,4 g/L de chlorures, et non significatifs en
présence de 70%, soit de 18,7 g/L de chlorures.
Les essais en canaux artificiels conduisent à des effets non significatifs
sur la croissance globale des biofilms et la croissance de la communauté
bactérienne quelle que soit la concentration en effluent (10% soit 2,6 g Cl-/L ;
25% soit 6,7 g Cl-/L ; 50% soit 13,4 g Cl-/L). Les effets sur la biomasse algale
sont non significatifs, sauf après 7 jours d'exposition à 50% d'effluent. Les effets
sur l'activité de la β-D-glucosidase sont significatifs et inhibiteurs en présence de
50% et de 70% d'effluent. En présence de 10% d'effluent, les effets sont
globalement significatifs et stimulants ou non significatifs. Les effets sur
l'activité de la leucine aminopeptidase sont non significatifs ou significatifs et
négatifs en présence de 25% et de 50% d'effluent. En présence de 10% d'effluent
les effets sont significatifs et stimulants ou non significatifs.
Une comparaison des résultats des bio-essais et des essais en canaux
artificiels est délicate du fait de la différence des systèmes et des communautés
périphytiques. Néanmoins, il est intéressant de noter l'absence d'effets
significatifs et stimulants sur la croissance globale du biofilm et de la
communauté algale dans le cas des essais en canaux artificiels.
Plus généralement, en milieu naturel, l'introduction de grandes quantités
de sels, notamment sous la forme de chlorures de calcium, est connue comme
pouvant altérer les biocénoses animales et végétales [MAGDICH, 1984 ; SILVA et
al., 2000]. Selon HART et al. (1991), une eau peut être considérée comme saline
si sa teneur en sels dissous totaux est supérieure à 3 g/L. Dans certains milieux,
exposés à des teneurs en sels totaux dissous élevées, les communautés végétales
et animales ont développé des mécanismes physiologiques et adaptatifs
permettant le maintien de leurs teneurs en eau et en sels dissous dans leurs
cellules (HART et al., 1991). Bien que l'effet des chlorures soit plus documenté
sur les communautés d'invertébrés benthiques, BROCK (1985), cité par SILVA et
al. (2000), évoque l'intolérance de nombreuses espèces algales lorsque les
teneurs en sels dissous excèdent 10 à 20 g/L. L'altération de l'activité
photosynthétique algale en présence de sels a différentes origines possibles
[HART et al., 1991]. A titre d'exemple, nous citerons une modification importante
des équilibres osmotiques [CROWTER et HYNES, 1977] ou des échanges gazeux
[SILVA et DAVIES, 1997 ; SILVA et DAVIES, 1999]. Inversement, un apport salin
modéré peut être bénéfique pour les communautés algales du fait du stress
osmotique plus faible et de l'apport en sels nutritifs stimulant les activités
métaboliques [SILVA et DAVIES, 1999 ; SILVA et al., 2000]. Cette observation est
en accord avec les résultats de nos bio-essais. D'un point de vue taxonomique,
l'augmentation de la teneur en sels engendre généralement une modification de la
composition spécifique des communautés algales benthiques ou planctoniques.
Les espèces les plus tolérantes se développent au détriment des espèces sensibles
aux sels [DICKMAN et GOCHNAUER, 1978 ; MARCUS et al., 1984]. Les nombreux
travaux de J.F PIERRE dans la Meurthe sur plusieurs années confirment ces
observations. Quant aux bactéries, l'augmentation de la salinité du milieu
entraîne une modification physiologique qui se traduit par une augmentation de
leur contenu cellulaire en sels inorganiques et en composés organiques. Il
semblerait que ces adaptations permettent, entre autres, d'éviter l'altération des
enzymes (dénaturation). Ce point pourrait expliquer l'absence d'effets
significatifs sur la croissance de la communauté bactérienne dans le cadre de
nos essais.
2.
Pertinence des biodescripteurs étudiés
En bio-essais tout comme en canaux artificiels, la pertinence des
biodescripteurs étudiés a été démontrée. Cette conclusion est, en théorie,
inhérente à la composition de l'effluent testé mais ces biodescripteurs étant, pour
la plupart, déjà communément étudiés pour l'évaluation de perturbations
chimiques très variées (pesticides, rejets des stations d'épuration, effluents de
papeterie), nos conclusions ne font que confirmer leur intérêt.
En revanche, nos essais en canaux artificiels mettent en évidence
l'intérêt de la composition de la communauté bactérienne comme biodescripteur
d'une perturbation riche en chlorures. La sensibilité de cette communauté, ainsi
que sa capacité à discriminer différents niveaux de perturbation (concentration
en chlorures) constituent un atout majeur dans la détection de ce type de
pollution et dans l'évaluation de ses effets. A présent, il serait intéressant de
valider nos conclusions par des essais menés in situ et de tester la pertinence de
ce biodescripteur pour l'évaluation de perturbations d'origine et/ou de nature
différentes. Enfin, nous tenons à souligner que l'utilisation de la PCR-DGGE,
dans cet objectif, permet de traiter un nombre important d'échantillons et de
travailler sur des échantillons congelés immédiatement après leur prélèvement,
ce qui limite l'évolution des communautés durant leur transport et offre la
possibilité de différer les analyses selon la convenance de l'utilisateur.
Par ailleurs, les résultats des essais en bio-essais et en canaux artificiels
confirment l'intérêt d'associer des biodescripteurs structurels, tels que la
biomasse totale, algale et bactérienne à des biodescripteurs fonctionnels, telles
que les activités de production/respiration ou d'hydrolyse enzymatique. Les
descripteurs fonctionnels sont plus spécifiques et répondent rapidement à un
stress chimique. Inversement, les paramètres de structure constituent des
biodescripteurs globaux résultant de la combinaison de nombreux processus
fonctionnels. A ce titre, la réponse d'un biodescripteur fonctionnel ne
s'accompagne pas nécessairement d'une modification structurelle de la
communauté périphytique. Cette tendance est d'ailleurs très nette dans les bioessais.
3.
Perspectives d'utilisation des bio-essais
Selon notre point de vue, les bio-essais sont de bons outils pour évaluer
l'écotoxicité d'un effluent sur une communauté périphytique naturelle prélevée in
situ, et de ce fait représentative des espèces d'un site d'étude. L'interprétation de
ces essais pourrait, par ailleurs, reposer sur le calcul des concentrations en
effluent pour lesquelles l'effet sur les paramètres biologiques suivis (croissance,
photosynthèse...) serait de 50%. Il s'agit des concentrations dites "concentrations
efficaces ou inhibitrices" entraînant 50% d'effet. Cette approche a d'ailleurs été
adoptée par différents auteurs [BLANCK, 1985; GUASH et al., 1997 ; GUASH et al.,
1998]. Néanmoins, il est évident que ces essais sont moins adaptés que les tests
d'écotoxicité mono-spécifiques "classiques" menés sur des espèces de laboratoire
pour la classification des déchets ou des effluents vis-à-vis de leurs
caractéristiques écotoxiques intrinsèques. En effet, le fait de travailler sur une
communauté naturelle a pour inconvénient de moins bien maîtriser l'état de santé
et, plus généralement, "l'histoire" des organismes collectés et soumis aux essais.
Afin de "standardiser" la mise en oeuvre des bio-essais, nous
recommandons fortement l'utilisation de substrats artificiels, ceci afin de limiter
l'hétérogénéité spatiale de la colonisation des biofilms (cf Partie 1, chapitre 1).
De plus, l'utilisation de supports artificiels est particulièrement intéressante
lorsque :
la zone d'étude ne permet pas de collecter des substrats naturels
de même nature et de même taille en quantité suffisante ;
la stabilité du lit, la hauteur d'eau ou la vitesse du courant ne
permettent pas de se déplacer ;
la sensibilité des biofilms est évaluée à différents stades de sa
colonisation.
Par ailleurs, la collecte sur substrats artificiels permet un prélèvement
dans tous les types de milieux aquatiques et ne limite pas nos essais à l'étude des
communautés périphytiques de milieux lotiques d'eau douce.
Les principaux inconvénients des substrats artificiels sont qu'ils
nécessitent du matériel supplémentaire, qu'ils imposent davantage d'allers et
retours sur le terrain (installation, surveillance, collecte), qu'ils sont sujets au
vandalisme et qu'ils ne peuvent pas prétendre remplacer les substrats naturels.
Pour conclure, les bio-essais sont aisément mis en oeuvre et nécessitent
du matériel de laboratoire très classique ; les investissements humains et
financiers restent modérés. Enfin, nous conseillons de réaliser au minimum deux
campagnes : la première au printemps et la seconde en hiver car les peuplements
sont très différents. La réponse des biofilms soumis à un stress chimique est la
résultante des réponses des espèces qui le composent. La composition spécifique
varie en fonction des saisons et, de ce fait, les réponses des communautés
périphytiques diffèrent. Cette différence se ressent non seulement vis-à-vis de
chaque biodescripteur mais aussi vis-à-vis de la relation "structure-activité". Par
ailleurs, l'évolution de la sensibilité des biofilms en fonction des saisons peut
aussi s'expliquer par des états "physiologiques" différents. Dans le cas de la
Meurthe, par exemple, la température varie fortement en été et en hiver.
4.
Améliorations et utilisations des canaux
artificiels
L'utilisation des canaux artificiels en écotoxicologie nécessite de
réduire l'hétérogénéité inter-canal car les effets sont fréquemment évalués par
référence à un canal témoin. Nous l'avons vu, la variabilité inter-canal n'empêche
pas l'interprétation des résultats mais elle la complique.
Pour limiter la variabilité de nos systèmes, nous suggérons les solutions
suivantes :
le milieu d'essai doit être commun jusqu'au moment de l'injection
de l'effluent [Mc INTIRE et al., 1964 ; HORNER et al., 1990 ;
CROSSLAND et al., 1991 ; GENTER et AMYOT , 1994 ; LOWE et al.,
1996]. La circulation du milieu entre les différents systèmes a mis
en évidence de nombreuses fois la diminution de la variabilité
inter-systèmes [CAQUET et al., 2000].
si un réservoir d'alimentation commun est utilisé, il est judicieux
de le maintenir sous agitation permanente pour une meilleure
homogénéisation du milieu d'essai [REITER, 2001].
la régulation de température permettre une température identique
dans tous les canaux ; lorsque l'environnement immédiat est
susceptible d'induire des écarts de température entre les systèmes,
il est préférable d'opter pour une régulation de l'eau de chaque
canal.
l'espace dans lequel est placé le dispositif doit être suffisamment
grand pour que les canaux soient loin des murs et puissent
bénéficier d'un "environnement" identique.
l'inoculum doit probablement être renouvelé en cours d'essai
avant injection du polluant [DUBÉ et CULP, 1996]. En outre, il
pourrait être bénéfique de prélever du biofilm dans chaque canal,
de le regrouper et de le redistribuer ensuite dans les quatre canaux
pour une homogénéisation du peuplement d'un canal à l'autre.
Notons que LOWE et al. (1996) obtiennent des systèmes très homogènes
(CV<6%) dans des rivières artificielles placées à l'intérieur, fonctionnant en
circuit ouvert et alimentées par un bac commun recevant de l'eau de rivière.
L'utilisation des canaux artificiels pour étudier certaines propriétés des
écosystèmes naturels nous semble très intéressante (cf Partie 1, chapitre 1).
Comme nous l'avons vu précédemment, ils constituent, selon notre point de vue
un lien entre deux essais de complexité différente (essais en laboratoire-études in
situ, par exemple).
Lorsque les canaux artificiels sont utilisés dans cet objectif, de
nombreux auteurs s'interrogent sur leur capacité à simuler une rivière naturelle.
Selon CROSSLAND et al. (1991), une rivière artificielle doit contenir les
différentes composantes biologiques impliquées dans le fonctionnement des
cours d'eau, c'est-à-dire les producteurs primaires, les consommateurs primaires
et secondaires, les prédateurs situés au sommet de la chaîne trophique
(prédateurs des poissons) et les décomposeurs. Pour DEBUS et al. (1996), les
rivières artificielles peuvent "simuler" les conditions naturelles si leur taille et
leur complexité sont suffisantes pour assurer le maintien des caractéristiques et
des fonctions écologiques fondamentales. Ceci inclut : différents niveaux
trophiques, une diversité des habitats suffisante et la mise en place des cycles de
matières nutritives. Ce point de vue reprend la notion de complexité biologique
préalablement évoquée par CROSSLAND et al. (1991) mais inclut aussi la
complexité du biotope ("diversité des habitats"). Selon CARPENTER (1996) la
durée de l'essai est l'un des paramètres les plus déterminants sur le réalisme des
résultats car elle peut exclure ou altérer certaines propriétés des communautés ou
des écosystèmes.
De notre point de vue, le réalisme de l'essai est une notion relative et
subjective fonction des critères portant sur la complexité de l'écosystème
expérimental artificiellement développé (biotope, biocénose) et des
caractéristiques de l'essai. Ces critères sont les suivants :
la complexité du biotope : diversité des habitats au sein des
compartiments physiques représentés (sédiment, colonne d'eau) ;
la complexité de la biocénose : représentation des différents
niveaux trophiques, diversité des communautés structurelles et
fonctionnelles ;
la mise en place des processus fondamentaux des écosystèmes
lotiques tels que le recyclage de la matière ;
les caractéristiques des canaux artificiels : longueur, volume,
emplacement ;
le mode de fonctionnement des canaux (taux de renouvellement
du milieu) et la nature du milieu d'essai ;
la durée de l'essai.
Bien que ces critères soient cités isolément, nous soulignerons l'étroite
dépendance de certains d'entre eux. A titre d'exemple, il est évident que la
diversité des habitats favorise la diversité de la communauté.
Plus généralement, notre avis est que les systèmes artificiels ne doivent
pas être perçus comme une copie du milieu naturel, et ceci, quel que soit leur
degré de réalisme. Que les rivières artificielles soient inférieures à 1 m ou
supérieures à 500 m, qu'elles contiennent une ou plusieurs composantes
biotiques des écosystèmes lotiques, elles n'en demeurent pas moins une
représentation simplifiée du milieu naturel. Les conditions expérimentales en
systèmes artificiels diffèrent forcément des conditions d'exposition en milieu
naturel [SUDERMAN et THISTLE , 2003]. Elles imposent une restriction spatiale
importante et simplifient la complexité des conditions de vie des organismes en
milieu naturel [FRASER et KEDDY , 1997], ce qui peut engendrer l'émergence de
propriétés propres à ces systèmes.
Enfin, la complexité des essais en canaux artificiels est double. Elle
provient de la complexité du milieu (biotope et biocénose) et de la difficulté de
contrôle des paramètres externes influents sur l'évolution des variables
biologiques mesurées. Quatre types de facteurs externes peuvent être distingués :
les facteurs contrôlés et fixés ;
les facteurs contrôlés et variables, ce sont généralement les
facteurs dont l'effet est étudié ;
les facteurs non contrôlés mais fixes ;
les facteurs non contrôlés (connus ou inconnus) et variables dans
l'espace ou dans le temps.
Il est évident que l'augmentation des facteurs non contrôlés est une
source de confusion. Plus les essais sont effectués en conditions "réalistes", plus
ce risque d'erreur est grand. CRANE et al. (1999) résument cela en expliquant
que, dans le domaine de l'écotoxicologie, les scientifiques devraient chercher à
concevoir des outils prédictifs aussi simples que possible et aussi complexes que
nécessaire. Selon notre point de vue, l'utilisation de canaux artificiels est
justifiée lorsque le système expérimental est plus réaliste que les bio-essais de
laboratoire et moins complexe à interpréter que les essais in situ.
Ces réflexions conduisent aux questions suivantes :
la taille des systèmes est-elle ou non une garantie de réalisme ? Si
oui, quelle est la taille minimale nécessaire ? Pour RODGERS et al.
(1996) la taille des canaux doit être suffisante pour étudier les
effets des paramètres étudiés. Cette vérité n'aide pas vraiment à
dimensionner les systèmes expérimentaux mais elle montre que la
taille doit être définie selon des critères spécifiques et propres à
l'étude et à ses objectifs.
les données provenant des essais multi-spécifiques ou des essais
menés à l'échelle de la communauté peuvent-elles être extrapolées
aux écosystèmes naturels avec plus de certitudes que les essais
mono-spécifiques ? cette question a été formulée par CAIRNS et
PRATT (1993) ;
comment extrapoler les données expérimentales aux écosystèmes
naturels sachant que tous les écosystèmes sont différents et, a
fortiori, qu'ils ne répondent pas de manière identique à un même
stress ?
5.
Propositions pour la méthode
Ecocompatibilité
Comme il est montré ci-dessus les bio-essais et les essais en canaux
artificiels présentent des avantages différents. Pour cette raison, il est difficile
d'en éliminer un au profit de l'autre. Dans le cadre de la méthode
Ecocompatibilité, l'évaluation des effets sur le périphyton pourrait comprendre
deux niveaux : une évaluation systématique au moyen des bio-essais et, dans le
cas de scénarios plus complexes uniquement, des essais en canaux artificiels.
Dans ce contexte, les essais en canaux artificiels sont incontournables lorsqu'il
s'agit :
de scénarios présentant des expositions intermittentes ;
de scénarios où l’exposition de l'effluent est couplée à des
variations de régime hydraulique (crues, lâchés de barrage…) ;
de scénarios où l’exposition à l'effluent est combinée à des
variations de température (effluents industriels à haute
température…) ;
de scénarios qui imposent la prise en compte d'autres
composantes abiotiques du système aquatique (sédiment).
Pour ces scénarios, l'étude de l'effet "concentration en effluent" doit
être couplée à l'étude d'une ou de plusieurs autres variables dont la réponse est a
priori d'importance. Les canaux artificiels sont également nécessaires pour le
suivi des effets sur les processus de colonisation mais aussi pour distinguer les
effets immédiats (mortalité directe), des effets différés (remaniement des
communautés, récupération…). En d'autre termes, les essais en canaux artificiels
sont non seulement plus adaptés que les bio-essais pour l'étude de scénarios plus
complexes mais aussi lorsque l'on souhaite une étude plus approfondie des effets.
Pour conclure, nous anticiperons sur la question suivante : les bio-essais
ne peuvent-ils pas être adaptés à l'étude de scénarios plus complexes ? Selon
notre point de vue, il est vrai que les bio-essais pourraient être améliorés,
notamment par la mise en place d'une circulation du milieu (caractéristique
fondamentale des milieux lotiques !). Mais, notre réponse est la suivante : l'un
des intérêts des bio-essais est précisément leur simplicité de mise en oeuvre.
ACUNA V., GIORGI A., MUNOZ I. et al. Flow extremes and benthic
organic matter shape metabolism of a headwater mediterranean stream.
Freshwater Biology, 2004, vol 49, pp. 960-971.
ADEME. Evaluation de l'écocompatibilité des scénarios de stockage et de
valorisation des déchets : principes généraux. ADEME, 2000, 27 p.
ADEME. Evaluation de l'écocompatibilité des scénarios de stockage et de
valorisation des déchets. ADEME, 2003, 147 p.
AFNOR. Détermination de la toxicité chronique des eaux par inhibition de la
croissance de l'algue d'eau douce Pseudokirchneriella subcapitata
(Selenastrum Capricornutum). NF T90-375. Paris : AFNOR, 1998, 13 p.
AFNOR. Dosage de la chlorophylle-a et d'un indice phéopigments. Méthode
par spectrophotométrie moléculaire. NF T90-117. Paris : AFNOR, 1999,
11 p.
AFNOR. Détermination de l'Indice Biologique Diatomées. NF T90-354. Paris
: AFNOR, 2000, 63 p.
AGENCE DE L'EAU Rhône-Méditerranée-Corse. Système d'évaluation de la
qualité de l'eau des cours d'eau. S.E.Q. Eau (version 1). Principes généraux.
Les études des Agences de l'Eau, 2000, vol 24, 21 p.
AINSWORTH A.M. et GOULDER R. Microbial organic-nitrogen
transformations along the Swale-Ouse river system, northern England. The
Science of the Total Environment, 1998, vol 210-211, pp. 329-355.
AINSWORTH A.M. et GOULDER R. Downstream change in leucine
aminopeptidase activity and leucine assimilation by epilithic microbiota
along the River Swale, northern England. The Science of the Total
Environment, 2000a, vol 251-252, pp.194-204.
AINSWORTH A.M. et GOULDER R. Epilithic and planktonic leucine
aminopeptidase activity and leucine assimilation along the River Tweed,
Scottish Borders. The Science of the Total Environment, 2000b, vol 251-252,
pp. 83-93.
ALBERTS B., BRAY D., LEWIS J. et al. Biologie moléculaire de la cellule.
Flammarion Medecine-Sciences, troisième édition, 1994, 1294 p.
ALOI J.E. A critical review of recent freshwater periphyton field methods.
Can. J. Fish aquat. Sci., 1990, vol 47, pp. 656-670.
AMBLARD C. COUTURE P. et BOURDIER G. Effects of a pulp and paper
mill effluent on the structure and metabolism of periphytic algae in
experimental streams. Aquatic Toxicology, 1990, vol 18, pp. 157-161.
ARAYA R., TANI K., TAKAGI T. et al. Bacterial activity and community
structure composition in stream water and biofilm from an urban river
determined by fluorescent in situ hybridization and DGGE analysis.
Microbiology Ecology, 2003, vol 43, pp. 111-119.
Arrêté du 20 avril 1994 relatif à la déclaration, la classification, l'emballage
et l'étiquetage des substances. JO du 8 mai 1994.
ARRIGNON J. Aménagement piscicole des eaux douces. Lavoisier TEC et
DOC, Paris, 1998, 588 p.
AUDIGIÉ C. et ZONSZAIN F. Biochimie métabolique. Biosciences et
Techniques, troisième édition, 1998, 259 p.
AURAY J.P., DURU G. et ZIGHED A. Analyse des données
multidimensionnelles. Mathématiques Appliquée. Alexandre Laccassagne,
Lyon, 1990, 50 p.
BACKHAUS D. Okologische Untersuchungen an den aufwuchsalgen der
obersten dona und ihrer qullfusse. III : die algenverteilung und ihre
beziehungen zur milieuofferte. Arch. Hydrobiol., suppl. vol 34, N° 3, pp.
130-149.
BARRANGUET C., VAN DEN ENDE F.P., RUTGERS M. et al. Copperinduced modifications of the trophic relations in riverine algal-bacterial
biofilms. Environmental Toxicology and Chemistry, 2003, vol 22, N°6, pp.
1340-1349.
BATTIN T.J., KAPLAN L.A.NEWBOLD J.D. et al. Contributions of
microbial biofilms to ecosystem processes in stream mesocosms. Nature,
2003, vol 426, pp. 439-442.
BAUDA P. Biosorption chez les bactéries. Journées de formation continue au
Centre des Sciences de l'Environnement, Metz, mars 1985.
BELANGER S.E. Review. Literature review and analysis of biological
complexity in model stream ecosystems : influence of size and experimental
design. Ecotoxicology and Environment Safety, 1997, vol 36, pp. 1-16.
BELANGER S.E., BOWLING J.W., LEE D.M. et al. Integration of aquatic
fate and ecological responses to linear alkyl benzene sulfonate (LAS) in
model stream ecosystems. Ecotoxicology and Environment Safety, 2002, vol
52, pp. 150-171.
BELANGER S.E., GUCKERT J.B., BOWLING J.W. et al. Responses of
aquatic communities to 25-6 alcohol ethoxylate in model stream ecosystems.
Aquatic toxicology, 2000, vol 48, pp. 135-150.
BELANGER S.E., RUPE K.L., LOWE R.L. et al. A flow-through laboratory
microcosm suitable for assessing effects of surfactants on natural periphyton.
Environmental Toxicology and Water Quality : an international journal,
1996, vol 11, pp. 65-76.
BENMOUSSA M. Ecologie des communautés périphytiques : étude en
laboratoire et en milieu naturel des conditions de développement et des
caractéristiques de fonctionnement de trois types de biodermes. Thèse en
Hydrobiologie. Université Paul Sabatier, Toulouse, 1995, 219 p.
BEYERS R.J. et ODUM H.T. Stream mesocosms. In : REICHLE D.E.
Ecological microcosms. Springer-Verlag, 1993, pp. 557.
BIGGS B.J.F. Hydraulic habitat of plants in streams. Regulated Rivers :
Research and Management, 1996a, vol 12, pp. 31-56.
BIGGS B.J.F. Patterns in benthic algae of streams. In : STEVENSON R.J.,
BOTHWELL M.L. et LOWE R.L. Algal ecology : freshwater benthic
ecosystems. Academic Press, San Diego, 1996b, pp. 149-181.
BIGGS B.J.F. New Zealand periphyton guideline : detecting, monitoring and
managing enrichment of streams. Ministry for the Environment, 2000, 121 p.
BIGGS B.J.F. et CLOSE M.E. Periphyton biomass dynamics in gravel bed
rivers : the relative effects of flows and nutrients. Freshwater Biology, 1989,
vol 22, pp.209-231.
BIGGS B.J.F. et HICKEY C.W. Periphyton responses to hydraulic gradient in
a regulated river in New Zealand. Freshwater Biology, 1994, vol 32, pp.4959.
BIGGS B.J.F., SMITH R.A. et DUCAN M.J. Velocity and sediment
disturbance of periphyton in headwater streams : biomass and metabolim. J.
N. Am. Benthol. Soc., 1999, vol 18, N°2, pp. 222-241.
BIGGS B.J.F. et STOKSETH. Hydraulic habitat suitability for périphyton in
rivers. Regulated Rivers : Research and Management, 1996, vol 12, pp. 251261.
BLANCK H. A simple, community level, ecotoxicological test system using
samples of periphyton. Hydrobiologia, 1985, vol 24, p 251-261.
BLENKINSSOPP S.A. et LOCK M.A. Impact of storm-flow on electron
transport system activity in river biofilm. Freshwat. Biol., 1992, vol 27, pp.
397-404.
BLEVINS R.D. Fluid dynamic drag. In : Applied fluid dynamics handbook.
Krieger Publishing, 1992, pp. 279-327.
BONIFACIO S. Analyse pigmentaire du périphyton lotique et du
phytoplancton lacustre. Une application à l'étude des effets d'un effluent
industriel : rapport de stage, BTS de biochimie. Thonon les Bains : station
INRA d'hydrobiologie lacustre, 2003, 35p.
BONIN H.L., GRIFFITHS R.P. et CALDWELL B.A. Effects of storage on
measurements of potential microbial activities in stream fine benthic organic
matter. Journal of Microbiological Methods, 1999, vol 38, pp. 91-99.
BONIN D.J. et TRAVERS M. Examen critique des méthodes d’estimation de
la biomasse et de l’activité des microorganismes dans les écosystèmes
aquatiques. Marine life, 1993, pp. 1-29.
BOON N., DE WINDT W., VERSTRAETE W. et TOP E.M. Evaluation of
nested PCR-DGGE (denaturating gradient gel electrophoresis) with groupspecific 16S rRNA primers for the analysis of bacterial communities from
different wastewater treatment plants. FEMS Microbiology Ecology, 2002,
vol 39, pp. 101-112.
BOSTON H.L. et HILL W.R. Photosynthesis light relations of stream
periphyton communities. Limnology and Oceanography, 1991, vol36, pp.644656.
BOTHWELL M.L. Phosphorus-limited growth dynamics of lotic periphytic
diatom communities : areal biomass and cellular graoth rate responses.
Canadian Journal of Fisheries and Aquatic Sciences, 1989, vol 46, pp., 12931301.
BOTHWELL M.L. Eutrophication of rivers by nutrients in treated kraft pulp
mill effluent. Water Pollut. Res. J. Can., 1992, vol 27, pp. 447-472.
BOTHWELL M.L. Artificial streams in the study of algal/nutrient dynamics.
In : LAMBERTI G.A. et STEINMAN A.D. Research in artificial streams :
applications, uses and abuses. J. N. Am. Benthol. Soc., 1993, vol 12, pp.314317., pp. 327-333.
BOURRELY P. Les algues d'eaux douces. N. Boudbée et Cie, 1981, Tome 1,
570 p.
BRÉMOND R. et PERRODON C. Paramètres de la qualité des eaux.
Ministère de L'environnement et du cadre de vie, 1979, deuxième édition,
257 p.
BROOKS A.W., MALTBY L., SAUL A.J. et CALOW P. A simple indoor
artificial stream system designed to study the effects of toxicant pulses on
aquatic organisms. Wat. Res., 1996, vol 30, n°2, pp. 285-290.
BROWN M.J. et LESTER J.N. Metal removal in activited sludge : the role of
bacterial extracellular polymer. Water Research, 1979, vol 13, pp. 817-837.
BRÜMMER I. H. M., FEHR W., WAGNER-DÖBLER Biofilm community
structure in polluted rivers : abundance of dominant phylogenetic groups over
a complete annual cycle. Applied and Environmental Microbiology, 2000,
Vol 66, pp. 3078-3082.
BRUNET C. Effets interactifs d'une forte charge en éléments nutritifs et de la
vitesse du courant sur la communauté périphytiques : étude en canaux
artificiels. Thèse en Analyse et Modélisation des Systèmes Biologiques.
Université Lyon I, 2000, 189 p.
BRUNET C., BOISSON J.C. et FONTVIEILLE D. Stream periphyton
response to changes in energy supply along a self-purification gradient
downstream of the discharge of wastewater treatment plant. Verh. Internat.
Verein. Limnol., 2001, vol 27, pp. 3816-3819.
BURKHOLDER J.M. Interactions of benthic algae with their substrata. In :
STEVENSON R.J., BOTHWELL M.L. et LOWE R.L. Algal ecology :
freshwater benthic ecosystems. Academic Press, 1996, pp. 253-297.
CAIRNS Jr J. Artificial substrates. ANN. ARBOR. SCIENCE, 1982, Préface.
CAIRNS Jr J. Are single species toxicity tests alone adequate for estimating
environmental hazards ? Hydrobiologia, 1983, vol 100, pp. 47-57.
CAIRNS Jr J. Should regulatory criteria and standards be based on
multispecies evidence ? Environ. Prof., 1988, vol 10, pp. 157-165.
CAIRNS Jr J., BIDWELL J.R. et ARNEGARD M.E. Toxicity testing with
communities : microcosms, mesocosms, and whole-system manipulations.
Reviews of Environmental Contamination and Toxicology, 1996, vol 147, pp.
45-69.
CAIRNS J. Mc CORMIC P.V. et NIEDERLEHNER B.R. A proposed
framework for developing indicators of ecosystem health. Hydrobiologia,
1993, vol 263, pp. 1-44.
CAIRNS Jr J et PRATT J.R. Trends in ecotoxicology. The Science of the
Total Environment, 1993, Supplément, pp 7-22.
CALOW P. Préface. In : CALOW P. Handbook of ecotoxicology, Volume 1.
Blackwell Scientific Publications, 1993, pp. 1-7.
CANIVET V. Détermination de l'influence d'une contamination sur les
biocénoses d'invertébrés benthiques et interstitiels présents dans la zone
saturée d'un milieu aquatique poreux. Etude en laboratoire et en rivières
artificielles. Thèse en Ecologie. Université Lyon I, 2001, 230 p.
CAQUET T., LAGADIC L. et SHEFFIELD S.T. Mesocosms in
ecotoxicology (1) : outdoor aquatic systems. Rev. Environ. Contam. Toxicol,
2000, vol 165, pp. 1-38.
CARDER P.J. et HOAGLAND K.D. Combined effects of alachlor and
atrazine on benthic algal communities in artificial streams. Environmental
Toxicology and Chemsitry, 1998, vol 17, N°7, pp. 1415-1420.
CARPENTER S.R. Microcosm experiments have limited relevance for
community and ecosystem ecology. Ecology, 1996, vol 77, N°3, pp. 677-680.
CATTANEO A. et AMIREAULT M.C. How artificial are artificial substrata
for periphyton. J. N. Am. Benthol. Soc., 1992, vol 11, n°2, p 244-256.
CATTANEO A. et KALFF J. The relative contribution of aquatic
macrophytes and their epiphytes to the production of macrophyes beds.
Limnol. Oceanogr., 1980, vol 25, pp. 280-289.
CASAMAYOR E. O., SCHÄFER H, BANERAS L.et al. Identification of and
spatio-temporal differences between microbial assemblages from two
neighboring sulphurous lakes : comparison by microscopy and denaturing
gradient gel electrophoresis. Applied and Environmental Microbiology, 2000,
Vol 66, N°2, pp. 499-508.
CHAPPELL K.R. et GOULDER R. Epilithic extracellular enzyme activity in
acid and calcareous headstreams. Arch. Hydrobiol., 1992, vol 125, pp. 129148.
CHAPPELL K.R. et GOULDER R. Seasonal variation of epilithic
extracellular enzyme activity in three diverse headstreams. Arch. Hydrobiol.,
1994a, vol 125, pp. 129-148.
CHAPPELL K.R. et GOULDER R. A between-river comparison of
extracellular-enzyme activity. Microbial Ecology., 1995, vol 29, pp. 1-17.
CHARACKLIS W.G. et MARSHALL K.C. Biofilms : a basis for an
interdisciplinary approach. In : CHARACKLIS W.G. et MARSHALL K.C.
Biofilms. Wiley & sons, 1989, pp. 3-16.
CHARACKLIS W.G., MARSHALL K.C. et Mc FETERS G.A. The microbial
cell. In : CHARACKLIS W.G. et MARSHALL K.C. Biofilms. Wiley & sons,
1989a, pp. 131-160.
CHARACKLIS W.G., Mc FETERS G.A. et MARSHALL K.C. Physiological
ecology in biofilm systems. In : CHARACKLIS W.G. et MARSHALL K.C.
Biofilms. Wiley & sons, 1989b, pp. 341-394.
CHESSEL D., DUFOUR A.B. et THIOULOUSE J. Couplages de tableaux.
Université Lyon 1, 2003. Disponible sur : <http://pbil.univlyon1.fr/R/stage/stage5.pdf>, site consulté le 25.08.2003.
CHESSEL D. et HANAFI M. Analyse de la co-inertie de k nuages de points.
Rev. Statistique Appliquée, 1996, XLIV, vol 2, pp. 35-60.
CHOCAT B. Encyclopédie de l'hydrologie urbaine et de l'assainissement.
Lavoisier TEC & DOC, 1997, 1124p.
CHOLNOKY B.J. Die Okologie der Diatomeen. CRAMER J., The Hague,
699 p.
CHRISTENSEN B.E. et CHARACKLIS W.G . Physical properties of
biofilms. In : CHARACKLIS W.G. et MARSHALL K.C. Biofilms. Wiley &
sons, 1989a, pp. 93-100.
CHRÓST R.J. Characterization and significance of β-D-glucosidase activity
in lake water. Limnology and Oceanography, 1989, vol 34, pp. 660-672.
CHRÓST R.J et OVERBECK J. Substrate-ectoenzyme interaction :
significance of β-D-glucosidase activity for glucose metablolism by aquatic
bacteria. Archiv für Hydrobiologie Beihefte Ergbenisse Limnologie, 1990, vol
34, pp. 93-98.
CHRÓST R.J. Environmental control of the synthesis and activity of aquatic
microbial ectoenzymes. In: CHRÓST R.J. Microbial enzymes in aquatic
environments. Springer-Verlag, 1991, pp.29-59.
CHRÓST R.J. Significance of bacterial ectoenzymes in aquatic environments.
Hydrobiologia, 1992, vol 243/244, pp. 61-70.
CIBOROWSKI J.J.H., POINTING P.J. et CORKUM L.D. The effect of
current velocity and sediment on the drift of the mayfly Ephemerrella suvaria
McDunnuough. Freshwater Biology, 1977, vol 7, pp. 567-572.
CLEMENT W.H. et KIFFNEY P.M. Assessing contaminant effects at higher
levels of biological organization. Environmental Toxicology and Chemistry,
1994, vol 13, N°13, pp. 357-359.
COCOLIN L., INNOCENTE N., BIASUTTI M. et COMI G. The late blowing
in cheese : a new molecular approach based on PCR and DGGE to study the
microbial ecology of the alteration process. International Journal of food
Microbiology, 2003, in press.
CODY D. G., HEATH R. T. et LEFF L. G. characterization of benthic
bacterial assemblages in a polluted stream using denaturing gradient gel
electrophoresis. Hydrobiologia, 2000, pp 213-215.
COLEMAN R.L. et DAHM C.N. Stream morphology : effects on periphyton
standing crop and primary production. J.N. Am. Benthol. Soc., 1990, vol 9,
N°4, pp. 293-302.
COLLOMB P. Population et effets sur l'environnement. In : Problème
d'environnement - Dires d'experts. Lavoisier TEC et DOC, 1996, pp 230-264.
COSTERTON J.W. et LEWANDWSKI Z. Microbial biofilm. Annu. Rev.
Microbiol., 1995, vol49, pp.711-745.
COSTERTON J.W. Discussion Introduction to biofilm. International Journal
of Antimicrobial Agents, 1999, vol 11, pp. 217-221.
CRAIG D.A. Hydrodynamics. In : LAMBERTI G.A. et STEINMAN A.D.
Research in artificial streams : applications, uses and abuses. J. N. Am.
Benthol. Soc., 1993, vol 12, pp.324-326.
CRANE M. Research needs for predictive multispecies tests in aquatic
toxicology. Hydrobiologia, 1997, vol 146, pp. 149-155.
CRANE M., ATTWOOD C., SHEAHAN D. et MORRIS S. Toxicity and
bioavaibility of the organophosphorus insecticide pirimiphos methyl to the
freshwater amphipod Gammarus pulex in laboratory and mesocosm systems.
Environmental Toxicology and Chemistry, 1999, vol 18, N°7, pp. 1456-1461.
CROSSLAND N.O et LA POINT T.W. Editorial. . Environmental Toxicology
and Chemistry, 1992, vol 11, pp. 1-4.
CROSSLAND N.O., MITCHELL G.C., BENNETT D. et MAXTED J. An
outdoor artificial stream designed for ecotoxicological studies. Ecotoxicology
and Environment Safety, 1991, vol 22, pp. 175-183.
CROWTER R.A. et HYNES H.B. The effect of road deicing salt on the drift
of stream benthos. Environ. Pollut., 1977, vol 14, pp. 113-126.
CULP J.M., PODEMSKI C.L., CASH K.J. et LOWELL R.B. Utility of field
based artificial streams for assessing effluent effects on riverine ecosystems.
J. Aquat. Ecosystem Health, 1996, vol 5, p 117-124.
CULP J.M., PODEMSKI C.L., CASH K.J. et LOWELL R.B. A research
strategy for using artificial stream microcosms in ecotoxicology : integrating
experiments at different levels of biological organization with field data.
Journal of Aquatic Ecosystem Stress and Recovery, 2000a, vol 7, pp. 167176.
CULP J.M., LOWELL R.B et CASH K.J. Integrating mesocosm experiments
with field and laboratory studies to generate weight -of-evidence risk
assessment for large rivers. Environmental Toxicology and Chemistry, 2000b,
vol 19, N°4 (2), pp. 1167-1173.
CUSHING C.E. et ROSE F.L. Cycling of Zn-65 by Columbia river
periphyton in a closed lotic microcosm. Limnol. Oceanogr, 1970, vol 1515,
pp. 762-767.
DAATSELAAR M.C.C. et HARDER W. Some aspects of the regulation of
the production of extracellular proteolytic enzymes by a marine bacterium.
Archiv für Hydrobiologie, 1974, vol 101, pp. 21-34.
DAHL B. et BLANCK H. Toxic effects of the antifouling agent Irgarol 1051
on periphyton communities in coastal water microcosms. Marine Pollution
Bulletin, 1996, vol 32, N°4, pp. 342-350.
DAVIES D.G. Physiological events in biofilm formation. In : ALLISON D.,
GILBERT P., LAPPIN-SCOTT H. et al. Community structure and cooperation in biofilms. Cambridge University Press, 2000, pp. 129-166.
DAVIES A.L. et GEE J.H.R. A simple periphyton sampler for algal biomass
estimates in streams. Freshwater Biology, 1993, vol30, pp. 47-51.
DEBUS R., FLIEDNER A. et SCHAFERS C. An artificial stream mesocosm
to simulate fate and effects of chemicals : technical data and initial
experience with the biocenosis. Chemosphère, 1996, vol 32, N°9, pp. 18131822.
DENICOLA M.D. Periphyton responses to temperature at different ecological
levels. In : STEVENSON R.J., BOTHWELL M.L. et LOWE R.L. Algal
ecology : freshwater benthic ecosystems. Academic Press, San Diego, 1996,
pp. 149-181.
DENICOLA M.D. et Mc INTIRE C.D. Effects of substrate relief on the
distribution of periphyton in laboratory streams. I-Hydrology. J. Phycol.,
1990, vol 26, pp. 624-633.
De REVIERS B. Biologie et phylogénie des algues. Paris, France, dition
Belin, 2002, tome 1, 349p.
DETENBECK N.E., HERMANUTZ R., ALLEN K. et SWIFT M.C. Fate and
effects of herbicide atrazine in flow-through wetland mesocosms.
Environmental Toxicology and Chemistry, 1995, vol 15, pp. 937-946.
DICKMAN M.D. et GOCHNAUER M.B. A scanning electron microscopic
study of periphyton colonization in a small stream subjected to sodium
chloride addition. Verh. Internat. Verein. Limnol., 1978, vol 20, pp 17381743.
DIEZ B., PEDRÓS-ALIÓ C., MARSH T.L. et MASSANA R. Application of
Denaturating Gradient Gel Electrophoresis (DGGE) to study the diversity of
marine picoeukariotic assemblages and comparision of DGGE with other
molecular techniques. Applied and Environmental Microbiology, 2001a, vol
67, N°7, pp. 2942-2951.
DIEZ B., PEDRÓS-ALIÓ C. et MASSANA R. study of genetic diversity of
eukaryotic picoplankton in different oceanic regions by small-subunit rRNA
gene cloning and sequencing. Applied and Environmental Microbiology,
2001b, pp. 2932-2941.
DIEZ B., PEDRÓS-ALIÓ C. et MASSANA R. Study of genetic diversity of
eukaryotic picoplankton in different oceanic regions by small-subunit rRNA
gene cloning and sequencing. Applied and Environmental Microbiology,
2002, vol 67, N°7 pp. 2932-2941.
Directive 67/548/CEE concernant le rapprochement des dispositions
législatives, réglementaires et administratives relatives à la classification,
l'emballage et l'étiquetage des substances dangereuses. JOCE N° L 196 du 16
août 1967.
Directive 88/379/CEE concernant le rapprochement des dispositions
législatives, réglementaires et administratives des Etats Membres relatives à
la classification, l'emballage et l'étiquetage des préparations dangereuses.
JOCE N° L 187 du 7 juillet 1988.
Directive 91/689/CEE relative aux déchets dangereux. JOCE N° L 377 du 12
décembre 1991.
DOLEDEC S. et CHESSEL D. Co-inertia analysis : an alternative method for
studying species-environment relationships. Freshwater Biology, 1994, vol
31, pp. 277-294.
DODDS W. K., JONES J.R. et WELCH E.B. Suggested classification of
stream trophic state : distribution of temperate stream types by chlorophyll,
total nitrogen, and phosphorus. Wat. Res., 1998, vol 32, N°5, pp. 1455-1462.
DORIGO U., BÉRARD A., et HUMBERT J.F. Comparison of eukaryotic
phytobenthic community composition in a polluted river by partial 18S rRNA
gene cloning and sequencing. Microb. Ecol., 2002, vol 4, pp. 372-380.
DORIGO U., VOLATIER L. et HUMBERT J.F. Molecular approaches for the
assessment of biodiversity in aquatic microbial communities: a minireview.
Canad J. Fisheries, 2004a, (article soumis).
DORIGO U., JACQUET S. et HUMBERT J.F. Cyanophage Diversity
Inferred from g20 Gene Analyses in the Largest Natural French Lake, Lake
Bourget. Appl. Environ. Microbiol., 2004b, vol 70, pp. 1017-1022.
DORN P.B., RODGERS J.H., GILLESPIE Jr W.B. et al. The effects of a
C12-13 linear alcohol ethoxylate surfactant on periphyton, macrophytes,
invertebrates and fish in stream mesocosms. Environmental Toxicology and
Chemistry, 1996, vol 16, N°8, pp. 1664-1645.
DUBÉ M.G. et CULP J.M. Growth responses of periphyton and chironomids
exposed to biologically treated bleached-kraft pulp mill effluent.
Environmental Toxicology and Chemistry, 1996, vol 15, N°11, pp. 20192027.
DUMESTRE J.F., CASAMAYOR E.O., MASSANA R. et PEDRÓS-ALIÓ C.
Changes in bacterial and archeal assemblages in an equatorial river induced
by the water eutrophication of Petit Saut dam reservoir (French Guiana).
Aquatic Microbial Ecology, 2001, vol 26, pp. 209-221.
DUNBAR, J., TAKALA S., BARNS M.S., DAVIS A.J. et KUSKE R.C.
Levels of bacterial community diversity in four arid soils compared by
cultivation and 16S gene cloning. Applied and Environmental Microbiology,
1999, vol 65, N°4, pp. 1662-1669.
ESCOFIER B. et PAGÈS J. Analyses factorielles simples et multiples.
Objectifs, méthodes et interprétation. Dunod, Paris, troisième Edition, 2000,
284 p.
EULIN A. Les communautés de diatomées épilithiques de la Garonne. Thèse
en Hydrbiologie. Université Paul Sabatier de Toulouse, 1997, 250 p.
EZRA S., ABRAM S. et STANTON VP. Use of denaturating gel
electrophoresis to study conformational transitions in nucleic acids. Methods
Enzymol., 1992, vol 112, pp. 71-104.
FARRELLY V., RAINEY F. A. et STACKEBRANDT E. Effect of genome
size and rrn gene copy number on PCR amplification of 16S rRNA genes
from a mixture of bacterial species. Applied and Environmental
Microbiology, 1995, , vol 61, N°5, pp. 2798-2801.
FAYOLLE S. Réponses des communautés végétales strictement aquatiques
(algues et macrophytes) aux perturbations hydrodynamiques (débits réservés,
restitutions) en Durance aménagée (Sud-Est de la France). Thèse Université
Aix-Marseille III, 1998, 232p.
FELSKE, A., AKKERMANS, A. D. L., et DE VOS, W.M. Quantification of
16S rRNAs in complex bacterial communities by multiple competitive
reverse transcription-PCR in temperature gradient gel electrophoresis
fingerprints. App. Environ. Microbiol., 1998, vol 64, pp. 4581-4587.
FISCHER S.G. et LERMAN, L.S. DNA fragments differing by single basepair substitutions are separated in denaturating gradient gels :
corresppondence with melting theory. Proc. Natl. Acad. Sci. USA, 1983, vol
80, pp.1579-1583.
FLEMMING H.C. Sorption sites in biofilms. Wat. Sci. Technol., 1995, vol
32, pp. 27-33.
FLEMMING H.C., WINGENDER J., MAYER C. et al. Cohesiveness in
biofilm matrix polymers. In : ALLISON D., GILBERT P., LAPPIN-SCOTT
H. et al. Community structure and co-operation in biofilms. Cambridge
University Press, 2000, pp. 167-198.
FLUM T., HUXEL G.L., LARUE C.S. et al. A closed artificial stream for
conducting experiments requiring a controlled species pool. Hydrobiologia,
1993, vol 271, pp. 75-85.
FORBES V.E. et FORBES T.L. Ecotoxicologie. Théorie et applications.
INRA, 1997, 256 p
FRASER L.H. et KEDDY P. The role of experimental microcosms in
ecological research. Trends in Ecology and Evolution, 1997, vol 12, N°12,
pp. 478-481.
FREEMAN C. et LOCK M.A. The biofilm polysaccharide matrix : a buffer
against changing organic substrate supply ? Limnol. Oceanogr., 1995, vol 40,
N°2, pp. 273-278.
FREEMAN C., LOCK M.A., MARXSEN J. et JONES S.E. Inhibitory effects
of high molecular weight dissolved organic matter upon metabolic processes
in biofilms from contrasting rivers and streams. Freshwater Biology, 1990,
vol 24, pp. 159-166.
FREEMAN C., CHAPMAN P.J., LOCK M.A. et al. Ion exchange
mechanisms and the entrapment of nutrients by river biofilms. Hydrobiologia,
1995, vol 297, pp. 61-65.
FROMIN N., HAMELIN J., TARNAWSKI S. Minireview. Statistical analysis
of denaturating gel electrophoresis (DGE) fingerprinting patterns.
Environmental Microbiology, 2002, vol 4, N°11, pp. 634-643.
FRONTIER S. Ecosystèmes. Structure, fonctionnement, évolution. Dunod,
Paris, 1998, 447 p.
GARABETIAN F., PETIT M. et LAVANDIER P. Does storage affect
epifluorescence microscopic counts of total bacteria in freshwater samples ?
Microbiology, 1999, vol 322, pp. 799-784.
GEESEY G.G., COSTERTON J.W. et GREEN R.B. Sessile bacteria : an
important component of the microbial population in small mountain streams.
Limnol. Oceanogr., 1978, vol 23, pp. 1214-1223.
GENTER R.B. Benthic algal populations respond to aluminium, acid and
aluminimu-acid mixtures in artificial streams. Hydrobiologia, 1995, vol 306,
pp. 7-19.
GENTER R.B. et AMYOT D.J. Freshwater benthic algal population and
community changes due to acidity and aluminium-acid mixtures in artificial
streams. Environmental Toxicology and Chemistry, 1994, vol 13, N° 3, pp.
369-380.
GENTER R.B., CHERRY D.S., SMITH P. et CAIRNS Jr J. Attached-algal
abundance altered by individual and combiend treatments of zinc and pH.
Environmental Toxicology and Chemistry, 1988, vol 7, pp. 723-733.
GESSNER M.O. et CHAVET E. A case for using litter breakdown to assess
functional stream integrity. Ecological application, 2002, vol 12, N°2, pp.
498-510.
GIANAZZA E., EBERINI I., SANTI O. et VIGNATI M. Denaturant-gradient
gel electrophoresis : technical aspects and pratical applications. Analytica
chimica acta, 1998, vol 372, pp. 99-120.
GIRLING A.E., TATTERSFIELD L.J., MITCHELL G.C. et al. Development
of methods to assess the effects of xenobiotics in outdoor artificial streams.
Ecotoxicology and Environmental Safety, 2000, vol 45, pp. 1-26.
GODILLOT R. Etude expérimentale des interactions écoulement-périphyton
en canal de laboratoire. Thèse en Physique et Chimie de l'Environnement.
Toulouse : INP de Toulouse, 1998, 176 p.
GOLD C., FEURTET-MAZEL A., COSTE M. et BOUDOU A. Field transfer
of periphytic diatom communities to assess short-term structural effect of
metals (Cd, Zn) in rivers. Water Research, 2002, vol 36, pp. 3654-3664.
GONZALES T. et ROBERT-BAUDOUY J. Bacterial aminopeptidase :
properties and functions. Microbiology Reviews, 1996, vol 18, pp. 319-344.
GRELIER-VOLATIER L., HUGREL C., PERRODIN Y. et al. Evaluation de
l’écocompatibilité de déchets mis en dépôts ou valorisés en travaux publics :
une méthode pluridisciplinaire pour une approche "en scénario". Revue des
Sciences de l’Eau, 2002, vol 15, N°spécial, pp. 57-66.
GUASH H., ADMIRAAL W. et SABATER S. Contrasting effects of organic
and inorganic toxicants on freshwater periphyton. Aquatic Toxicology, 2003,
vol 64, pp. 165-176.
GUASH H., IVORRA N., LEHMANN V. et al. Community composition and
sensitivity of periphyton to atrazine in flowing waters : the role of
environmental factors. Journal of Applied Phycology, 1998, vol 10, p 203213.
GUASH H., MUNOZ I., ROSES N. et al. Changes in atrazine toxicity
troughout succession of stream periphyton communities. Journal of Applied
Phycology, 1997, vol 9, p 137-146.
GUCKERT J.B. Artificial streams in ecotoxicology. In : LAMBERTI G.A. et
STEINMAN A.D. Research in artificial streams : applications, uses and
abuses. J. N. Am. Benthol. Soc., 1993, vol 12, pp. 350-356.
GUIBAUD G., TIXIER N., BOUJU A. et BAUDU M. Relation between
extracellular polymers'composition and its ability to complex Cd, Cu et Pb.
Chemosphere, 2003, vol 52, pp. 1701-1710.
GURTNER C., HEYRMAN J., PIŇAR G. et al. Comparative analyses of the
bacterial diversity on two different biodeteriorated wall paintings by DGGE
and 16S rDNA sequence analysis. International Biodeterioration &
Biodegradation, 2000, vol 46, pp. 229-239.
GRIFFITH M.B. et PERY S.A. Between-year variation of periphyton
communitiy structure in two appalichian headwater streams. Hydrobiologia,
1995, vol 302, pp. 1-9.
HAMILTON W.A. et CHARACKLIS W.G. Relative activities of cells in
suspension and in biofilm. In : CHARACKLIS W.G et WILDERER P.A.
Structure and function of biofilms. WILEY Publishers, 1989, pp. 199-219.
HANSSON L.A. The influence of periphytic biolayer on phosphorus
exchange between substrate and water. Arch. Hydrobiol., 1989, vol 115, N°1,
pp. 21-26.
HART B.T., BAILEY P., EDWARDS R. et al. A review of the salt sensitivity
of the Austrian freshwater biota. Hydrobiologia, 1991, vol 210, pp. 105-144.
HAVENS K.E., STEINMAN A.D., CARRICK H.J. et al. Comparative
analysis of lake periphyton communities using high performance liquid
chromatography (HPLC) and a light microscopic counts. Aquatic Sciencess,
2000, vol 61, pp. 307-322.
HAYES V.M., WU Y. OSINGA J.et al. Improvements in gel composition and
electrophoretic conditions for a broad-range mutation analysis by
denaturating gradient gel electrophoresis. Nucleic Acids Research, 1999, Vol
27, N°20, pp. 29.
HENDEL B. et MARXSEN J. Extracellular enzyme activity associated with
degradation of beech wood in a central European stream. Internat. Rev.
Hydrobiol., 2000, vol 85, pp. 95-105.
HENSE B.A., JUTTNER I., WELZL G. et al. Effects of 4-nonylphenol on
phytoplankton and periphyton in aquatic microcoms. Environmental
Toxicology and Chemistry, 2003, vol 22, N° 11, pp. 2727-2732.
HEUER H. et SMALLA K. Application of denaturating gradient gel
electrophoresis and temperature gradient gel electrophoresis for studying soil
microbial communities. In : VAN ELSEAS J.D., TREVORS J.T. et
WELLINGTON E.H.M. Modern soil microbiology. Marcel Dekker, New
York, 1997, pp. 353-373.
HILL I.R., HEIMBACH F., LEEUWANGH P. et MATTHIESSEN P.
Freshwater field tests for hazard assessment of chemicals. CRC Press, 1994.
HILL B.H., HERLIHY A.T., KAUFMANN P.R. et al. Use of periphyton
assemblage as an index of biotic integrity. Journal of the North American
Benthological Society, 2000, vol 19, N°1, pp. 50-67.
HILL B.H., HERLIHY A.T., KAUFMANN P.R. et al. Assessment of streams
of the eastern United States using periphyton index of biotic integrity.
Ecological Indicators, 2003a, vol 2, pp. 325-338.
HILL T.C.J., WALSH K.A., HARRIS J.A. et MOFFET B.F. Using ecological
diversity measures with bacterial communities. Microbiology Ecology,
2003b, vol 43, pp. 1-11.
HIORNS W.D., METHÉ B.A., NIERZWICKI-BAUER S.A. et ZEHR J.P.
Bacterial diversity in adirondack montain lakes as revealed by 16S rRNA
gene sequences. Applied and Environmental microbiology, 1997, pp. 29572960.
HOFFMANN J.P. Investigating hydrodynamic effects on diatoms at small
temporal and spatial scales. In : LAMBERTI G.A. et STEINMAN A.D.
Research in artificial streams : applications, uses and abuses. J. N. Am.
Benthol. Soc., 1993, vol 12, pp. 356-359.
HOPPE H.G, KIM S.J. et GOCKE K. Microbial decomposition in aquatics
environments : combined process of extracellular enzyme activity and
substrate uptake. Applied and Environmental microbiology, 1988, vol 54 pp.
784-790.
HOPPE H.G. Microbial extracellualr enzyme activity : a new key parameter
in aquatic ecology. In : CHRÓST R.J. Microbial enzymes in aquatic
environments. Springer-Verlag, 1991, pp.29-59.
HORNER R.R. et WELCH E.B. Stream periphyton development in relation to
current velocity and nutrients. Can. J. Fish. Aquat. Sci, 1981, vol 38, p 447457.
HORNER R.R., WELCH E.B. et VEENSTRA R.B. Development of nuisance
periphytic algae in laboratory stream in relation to enrichment and velocity.
In : WETZEL R.J. Proceedings of the first international workshop on
periphyton of freshwater ecosystems, sept. 1982, Växjö, Suède. Dr W. Junk
Publishers, 1983, pp. 121-134.
HORNER R.R., WELCH E.B., SEELEY M.R. et JACOBY J.M. Responses of
periphyton to changes in current velocity, suspended sediment and
phosphorus concentration. Freshwater Biology, 1990, vol 24, pp. 215-232.
HURLBERT S.H. Pseudoreplication and design of ecological field
experiments. Ecol. Monogr., 1984, vol 54, pp. 187-211.
HYNES H.B.N. The ecology of running waters. Liverpool University Press,
Liverpool, 555 p.
IVORRA N., HETTELAAR, KRAAK M.H.S. et al. Responses of biofilms to
combined nutrient and metal exposure. Environmental Toxicology and
Chemistry, 2002, vol 21, N°3, pp.626-632.
JACKSON C.R. et CHURCHILL P.F. Analysis of microbial communities by
denaturating gradient gel electrophoresis : applications and limitations.
Recent Res. Devel. Microbiology, 1999, vol 3, pp. 81-91.
JONES S.E. et LOCK M.A. Seasonal determination of extracellular
hydrolytic activities in heterotrophic and mixed heterotrophic/autotrophic
biofilms from two contrasting rivers. Hydrobiologia, 1993, vol 257, pp. 1-16.
JONES S.E. et LOCK M.A. Hydrolytic extracellular enzyme activity in
heterotrophic biofilms from two constrasting streams. Freshwater Biology,
1989, vol 22, pp. 289-296.
KANG J.K. et GOULDER R Epiphytic bacteria downstream of sewage-works
outfalls. Wat. Res., 1996, vol 30, n°3, pp 501-510.
KEIL R.G. et KIRCHMAN, D.L. Contribution of dissolved free amino acids
and ammonium to the nitrogen requirements of heterotrophic
bacterioplankton. Mar. Ecol. Prog. Ser., 1991, vol 73, pp. 1-10.
KIRCHMAN D.L., YU L., FUCHS B.M. et AMANN R. Structure of bacterial
communities in aquatic systems as revealed by filter PCR. Aquatic Microbial
Ecology, 2001, vol 26, pp. 13-22.
KONSTANTINOV S.R., ZHU W.Y., WILLIAMS B.A. et al. Effect of
fermentable carbohydrates on piglet faecal bacterial communities as revealed
by denaturing gradient gel electrophoresis analysis of 16S ribosomal DNA.
Microbiology Ecology, 2003, vol 43, pp. 225-235.
KOSINSKI R.J. Artificial streams in ecotoxicological research. In :
BOUDOU A. et RIBEYRE F. CRC Press. Aquatic ecotoxicology :
fundamentals concepts and methodologies, 1989, vol 1, pp. 297-316.
KOSTEL J.A., WANG H., ST. AMAND A.L. et GRAY K.A. 1. Use of a
novel laboratory stream system to study the ecological impact of PCB
exposure in a periphytic biolayer. Wat. Res., 1999, vol 33, N° 18, pp. 37353748.
KRAMMER K. et LANGE-BERTALOT H. Sübwasserflora von mitteleuropa.
Bacillariophycea. Gustav Fische Verlag, Stuttgart, 1991, 437 p.
KRUH J. Biochimie. Etudes médicales et biologiques. Collection Méthodes,
troisième édition, 1975, 518 p.
LAGADIC L., AMIARD J.C. et CAQUET T. Biomarqueurs et évalution de
l'impact écologique des polluants. In : LAGADIC L., CAQUET T., AMIARD
J.C. et RAMADE F. Utilisation des biomarqueurs pour la surveillance de la
qualité de l'environnement. Lavoisier TEC et DOC, 1998, pp. 299-307.
LAGADIC L., CAQUET T. et AMIARD J.C. Intérêt d'une approche
multiparamétrique pour le suivi de la qualité de l'environnement. In :
LAGADIC L., CAQUET T., AMIARD J.C. et RAMADE F. Biomarqueurs en
écotoxicologie. Aspects fondamentaux. Masson, 1997, pp. 393-401.
LAGADIC L. et CAQUET T. Marqueurs biologiques de pollution : des outils
au service de l'écotoxicologie. INRA mensuel, 1996, vol 88, pp 34-38.
LALLEMAND A. Cours de mécanique - mécanique
hydraulique. Chapitres 3 et 4. INSA de Lyon, 1975, 34p.
des
fluides
et
LAMBERTI G.A. Grazing experiments in artificial streams. In : LAMBERTI
G.A. et STEINMAN A.D. Research in artificial streams : applications, uses
and abuses. J. N. Am. Benthol. Soc., 1993, vol 12, pp.337-343.
LAMBERTI G.A. et RESH V.H. Compatibility of introduced tiles and natural
substrates for sampling lotic bacteria, algae and macroinvertebrates.
Freshwater Biol., 1985, vol 15, pp. 21-30.
LAMBERTI G.A. et STEINMAN A.D. Introduction. In : LAMBERTI G.A.
et STEINMAN A.D. Research in artificial streams : applications, uses and
abuses. J. N. Am. Benthol. Soc., 1993a, vol 12, pp.314-317.
LAMBERTI G.A. et STEINMAN A.D. Research in artificial streams :
applications, uses and abuses. J. N. Am. Benthol. Soc., 1993b, vol 12, pp.314384.
LAU Y.L. et LIU D. Effect of flow rate on biofilm accumulation in open
channels. Wat. Res., 1993. vol 27, N°3, pp. 355-360.
LAZAROVA V. et MANEM J. Biofilm characterization and activity analysis
in water and wastewater treatment. Wat. Res., 1995, vol 29, n° 10, p 22272245.
LEGENDRE P. et GALLAGHER E.D. Ecologically meaningful
transformations for ordination of species data. Oecologia, 2001, vol 129, pp.
271-280.
LENCASTRE A. Hydraulique générale. Eyrolles, 2001, 633 p.
LEWIS M.A. Periphyton photosynthesis as an indicator of effluent toxicity :
relationship to effects on animal test psecies. Aquatic Toxicology. 1992, vol
23, pp. 179-288.
LINDSTRÖM E.S. Bacterioplankton community composition in a boreal
forest lake. FEMS Microbiology Ecology, 1998, vol 27, pp. 163-174.
LITCHFIELD C.D. et PRESCOTT J.M. Regulation of proteolytic enzyme
production by Aeromonas proteolytica. II. Extracellular aminopeptidase.
Canadian Journal of Microbiology, 1976, vol 16, pp. 23-27.
LIU D., LAU Y.L., CHAU Y.K. et PACEPAVICIUS G.J. Characterization of
biofilm development on artificial substratum in natural water. Wat. Res.,
1993, vol 27, N°3, pp. 361-367.
LOCK M.A. et FORD T.E. Microcalorimetric approach to determine
relationships between energy supply and metabolism in river epilithon.
Applied and Environmental Microbiology, 1985, vol 49, pp. 408-412.
LOCK M.A., WALLACE R.R., COSTERTON J.W. et al. River epilithon :
toward a structural-functional model. Oikos, 1984, vol 42, pp. 10-22.
LOWE R.L. Environmental requirements and pollution tolerance to
freshwater diatoms. EPA 670/4-74-005.U.S. Environmental Protection
Agency, Cincinnati, OH, 1974.
LOWE R.L., GUCKERT J.B., BELANGER S.E. et al. An evaluation of
periphyton community structure and function on tile and cobble substrata in
experimental stream mesocosms. Hydrobiologia, 1996, Vol 328, pp. 135-146.
LOWELL R.B., CULP J.M. et WRONA F.J. Stimulation of increased shortterm growth and development of mayflies by pulp mill effluent.
Environmental Toxicology and Chemistry, 1995, Vol 14, pp. 1529-1541.
MAGDYCH W.P. Salinity stresses along a complex river continuum : effect
on mayfly (ephemeroptera) distribution. Ecology, 1984, vol 65, N°5, pp.
1662-1672?
MALTBY L. et CALOW P. The application of bioassays in the resolution of
environmental problems : past, present and future. Hydrobiologia, 1989, vol
188/189, pp. 65-76.
MARCUS B.A., FOREST H.S. et SHERO B. Establishment of freshwater
biota in a inland stream following reduction of salt input. Canadian Field
Naturalist, 1984, vol 98, N°2, pp. 198-208.
MARSH P.D. et BOWDEN G.H.W. Microbial community interaction in
biofilms. In : ALLISON D., GILBERT P., LAPPIN-SCOTT H. et al.
Community structure and co-operation in biofilms. Cambridge University
Press, 2000, pp. 167-198.
MARSHALL K.C. Microorganisms and interfaces. BioScience, 1980, vol 30,
N°4, pp. 246-249.
MARTINEZ J. et AZAM F. Periplasmic aminopeptidase and alkaline
phosphatase activities in a marine bacterium : implications for substrate
processing in the sea. Mar. Ecol.Prog.Ser., 1993, vol 92, pp. 89-97.
MASSARET E., AMBLARD C. et BOURDIER G. Changes in the structure
and metabolic activities of periphytic communities in a stream receiving
treated sewage from a waste stabilization pond. Wat. Res., 1998, vol 32, N°8,
pp. 2299-2314.
MATRINGE L. Utilisation du périphyton dans le cadre de la méthode
Ecocompatibilité : essais en microcosmes : rapport de stage de DEA. DEA
Sciences et Techniques du Déchets. Lyon : INSA de Lyon, 2002, 58.
MAYEUX V. et PERRODIN Y. Ecocompatibilité des déchets : vers une prise
en compte de la notion d'impact pour l'élimination et la valorisation des
déchets. Déchets Sciences et Techniques, 1996, vol 3, pp 20-29.
Mc BAIN, A.J., ALLISON D.G. et GILBERT. Population dynamics in
mirobial biofilms. In : ALLISON D., GILBERT P., LAPPIN-SCOTT H. et al.
Community structure and co-operation in biofilms. Cambridge University
Press, 2000, pp. 309-329.
Mc CORMICK P.V. Investigating mechanisms of longitudinal interactions.
In : LAMBERTI G.A. et STEINMAN A.D. Research in artificial streams :
applications, uses and abuses. J. N. Am. Benthol. Soc., 1993, vol 12, pp. 366370.
Mc CORMICK P.V. Resource competition and species coexistence in
freshwater benthic algal assemblages. In : STEVENSON R.J., BOTHWELL
M.L. et LOWE R.L. Algal ecology : freshwater benthic ecosystems.
Academic Press, San Diego, 1996, pp. 229-252.
Mc CORMICK P.V. et CAIRNS Jr.J. Algae as indicators of environmental
changes. J. Appl. Phycol., 1994, vol 6, pp. 509-526.
Mc CORMICK P.V. et STEVENSON R.J. Effects of snail grazing on benthic
algal community structure in different nutrient environments. J. North. Am.
Benthol. Soc., 1989, vol 8, pp. 162-172.
Mc CORMICK P.V. et STEVENSON R.J. Mechanisms of benthic algal
succession in lotic environments. Ecology, 1991, vol 5, pp. 1835-1848.
Mc INTIRE C.D. Historical perspectives. In : LAMBERTI G.A. et
STEINMAN A.D. Research in artificial streams : applications, uses and
Mc INTIRE C.D., GARRISON R.L., PHYNNEY H.K. et WARREN C.E.
Primary production in laboratory streams. Limnology and Oceanography,
1964, vol 9, pp. 92-102.
MEIER P.G., O'CONNOR D. et DILKS D. Artificial substrata for reducing
periphytic variability on replicated samples. In : WETZEL R.J. Proceedings
of the first international workshop on periphyton of freshwater ecosystems,
sept. 1982, Växjö, Suède. Dr W. Junk Publishers, 1983, pp. 63-71.
MÉHU J. BAZIN C. et GRELIER-VOLATIER L. et al. Classification
réglementaire et écocompatibilité des déchets. Collection Les techniques de
l’Ingénieur, 2004, vol G., article G 2030, 9 p.
MERMILLOD-BLONDIN F., FAUVET G., CHALAMET A. et CREUZÉ
DES CHÂTELLIERS M. A comparison of two ultrasonic methods for
detaching biofilms from natural substrata. Internat. Rev. Hydrobiol., 2001,
vol 86, N°3, pp. 349-360.
MOESENEDER M.M., ARRIETA J.M., MUYZER G. et al. Optimization of
terminal-restriction fragment length polymorphism analysis for complex
marine bacterioplankton communities and comparison with denaturing
gradient gel electrophoresis. Applied and Environmental Microbiology, 1999,
Vol 65, N°8, pp. 3518-3525.
MOLLOY J.M. Diatom communities along stream longitudinal gradients.
Freshwater Biology, 1992, vol 28, pp. 59-69.
MONTUELLE B. et VOLAT B. Utilisation des activités exoenzymatiques
microbiennes dans l'étude d'écosystèmes aquatiques. Revue des Sciences de
l'Eau, 1993, vol 6, pp.251-258.
MONTUELLE B. et VOLAT B. Impact of wastewater treatment plant
discharge on enzyme aactivity in freshwater sediment. Ecotoxicology and
environment safety, 1998, vol 40, pp.154-159.
MUNÕZ I., REAL M., GUASH H. et al. Effects of atrazine on periphyton
under grazing pressure. Aquatic toxicology, 2001, vol 55, pp. 239-249.
MOON-VAN DER STAAY, S.Y., De WACHTER, R., and. VAULOT, D.
Oceanic 18S rDNA sequences from picoplankton reveal new eukaryotic
lineages. Nature, 2001, vol 409, pp. 607-610.
MULHOLLAND P.J., MARZOLF E.R., HENDRICKS S.P. et WILKERSON
R.V. Longitudinal patterns of nutrient cycling and periphyton characteristics
in streams : a test of upstream-downstream linkage. J. N. Am. Benthol. Soc.,
1995, vol 14, N°3, pp. 257-370.
MULHOLLAND P.J., STEINMAN A.D., PALUMBO A.V. et ELWOOD
J.W. Role of nutrient cycling and herbovory in regulating periphyton
communities in laboratory streams. Ecology, 1991, vol 72, pp. 966-982.
MÜNSTER U. Extracellular enzymes activity in eutrophic and polyhumic
lakes. In : CHRÓST R.J. Microbial enzymes in aquatic environments.
Springer-Verlag, 1991, pp. 96-117.
MURIS M. Caractérisation du transport colloïdal du zinc en milieu sableux.
Thèse en Sciences de la Terrre, Univers, Environnement. Université Joseph
Fourier, 2004, en cours.
MURRAY A.E., HOLLIBAUGH J.T. et ORREGO C. Phylogenetic
comparison of bacterioplankton from two California estuaries compared by
denaturating gradient gel electrophoresis of 16S rDNA fragments. Applied
Environmental Microbiology, 1996, pp. 2676-2680.
MURRAY A.E., PRESTON C.M., MASSANA R. et al. Seasonal and spatial
variability of bacterial and archaeal assemblages in the coastal waters near
Anvers Island, Antartica. Applied Environmental Microbiology, 1998, pp.
2585-2595.
MUYZER G. DGGE / TGGE a method for identifying genes from natural
ecosystems. Current Opinion in Microbiology, 1999, vol 2, pp 317-322.
MUYZER G., DE WAAL E.C. et UITTERLINDEN A.G. Profiling of
complex microbial populations by denaturating gradient gel electrophoresis
analysis of polymerase chain reaction-amplified genes coding for 16S rRNA.
Applied Environmental Microbiology, 1993, pp.695-700.
MUYZER G., HOTTENTRAGER S., TESKE A. et WAWER C. Denaturing
gradient gel electrophoresis of PCR -amplified 16S rDNA - a new molecular
approach to analyse the genetic diversity of mixed microbial communities.
Molecular Microbial Ecology Manual, 1996, Vol 3.4.4, pp. 1-23.
MUYZER G., RAMSING N.B. Molecular methods to study the organization
of microbial communities. Wat. Sci. Tech., 1995, vol 32, N°8, pp. 1-9.
MUYZER G. et SMALLA K. Application of denaturing gradient gel
electrophoresis (DGGE) and temperature gradient gel electrophoresis
(TGGE) in microbial ecology. Antonie van Leeuwenhoek, 1998, vol 73, pp.
127-141.
MYERS R.M., SHEFFIELD V.C. et COX D.R. Mutation detection by PCR,
GC-clamps, and denaturating gradient gel electrophoresis. In : ERLICH H.A.
PCR-Technology. Principles and applications for DNA amplification.
Stockton Press, New York, 1987, pp. 71-88.
NAPOLITANO G.E., HILL W.R., GUCKERT J.B. et al. Changes in
periphyton fatty acid composition in chlorine-polluted streams. J. N. Am.
Benthol. Soc., 1994, vol 13, N°2, pp. 237-249.
NAVARRO A. Le déchet fatal. In : BEAUNE J.C. Le déchet, le rebut, le
rien. Collection milieux CHAMP VALLON, 1999, pp. 63-70.
NIKORA V.I., GORING D.G. et BIGGS B.J.F. On stream periphytonturbulence interactions. New Zealand J. of Marine and Freshwater Research,
1997, vol 31, pp.435-448.
NIKORA V.I., GORING D.G. et BIGGS B.J.F. A simple model of stream
periphyton-flow interactions. Oikos, 1998, vol 81, N°3, pp. 607-611.
NOWELL A.R. et JUMARS P.A. Flumes : theoretical and experimental
considerations for simulation of benthic environments. Oceanogr. Mar. Biol.
Ann. Rev., 1987, Vol 25, p 91-112.
ODUM H.T. Trophic structure and productivity of silver springs. Ecol.
Monogr., 1957, vol 27, pp. 55-112.
ODUM H.T. The mesocosm. BioScience, 1984, N°9, pp. 558-562.
ODUM H.T. et HOSKINS C.M. Metabolism of laboratory stream microcosm.
Publ. Inst. Mar. Sci. Texas, 1957, vol 4, pp.115-133.
OLSEN G.J., LANE D.J., GIOVANNONI S.J., PACE N.R. Microbial
ecology and evolution : a ribosomal RNA approach. Ann. Rev. Microbial,
1986, vol 40, pp 337-365.
OUALLET C. Les déchets. Définitions juridiques et conséquences. AFNOR,
1997, 204 p.
ØVREAS L., FORNEY L., DAAE F.L. et TORSVIK V. Distribution of
bacterioplankton in Meromictic lake Saelenvannet, as determined by
denaturing gradient gel electrophoresis of PCR-amplified gene fragments
coding for 16S rRNA. Applied and Environmental Microbiology, 1997, vol
63, N°9, pp. 3367-3373.
PACE, N.R. A molecular view of microbial diversity and the biosphere.
Science, 1997, vol 276, pp. 734-740.
PARENT C. Etude en systèmes artificiels de laboratoire des effets de rejets
urbains de temps de pluie sur les communautés périphytiques : influence des
facteurs d'exposition. Thèse en Analyse et Modélisation des Systèmes
Biologiques. Université Lyon I, 2004, 200 p.
PASHKEVICH A., PAVLUK T. et BIJ De VAATE A. Efficiency of
standardized artificial substrates for biological monitoring of river quality.
Environmental Monitoring and assessment, 1996, vol 40, pp. 143-156.
PAULSSON M., NYSTROM B. et BLANCK H. Long-term toxicity of zinc to
bacteria and algae in periphyton communities from the River Göta Älv, based
on a microcosm study. Aquatic Toxicology, 2000, vol 47, p 243-257.
PELLETIER J.P. Mesure de la production primaire en milieu aquatique :
problèmes méthodologiques et éléments d’interprétation. Revue française des
Sciences de l’Eau, 1983, vol. 2, N°4, pp. 339-366.
PELMONT J. Enzymes. Catalyseurs du monde vivant. Presse Universitaire de
Grenoble, Collection Grenoble Sciences, 1995, 1039 p.
PERRODIN Y., GRELIER-VOLATIER L., BARNA R. et GOBBEY A.
Assessment of the ecocompatibility of waste disposal or waste use scenario :
towards the elaboration and the implementation of a comprehensive
methodology. In : WOLLEY G.R., GOUMANS J.J.J.M. ET WAINWRIGHT
P.J. Waste Materials in Construction. WASCON 2000. Harrogate, England,
31 may-2 june 2000. Pergamon, 2000, 1050 p.
PERRODIN Y., GOBBEY A., GRELIER-VOLATIER L. et al. Waste
ecocompatibility in storage and reuse scenarios : global methodology and
detailed presentation of the im-pact study on the recipient environments.
Waste Management, 2002a, vol 22, pp. 215-228.
PERRODIN Y., MEHU J. GRELIER-VOLATIER L. et al. Methodological
approach to-wards the definition of new storage conditions for inert waste.
Waste Management, 2002b, vol 22, pp. 229-234.
PETERSEN J.E., CORNWELL J.C. et KEMP W.M. Implicit scaling in the
design of experimental aquatic ecosystems. Oikos, 1999, vol 85, pp. 3-18.
PETERSON C.G. et STEVENSON R.J. Substratum conditioning and diatom
colonization in different current regimes. Journal of Phycology, 1989, vol 25,
pp. 790-793.
PETERSON C.G. et STEVENSON R.J. Post-spate development of epilithic
algal communities in different current regimes. Can. J. Bot., 1990, vol 73, pp.
2092-2102.
PICIOREANU C. Modelling and predicting biofilm structure. In : ALLISON
D., GILBERT P., LAPPIN-SCOTT H. et al. Community structure and cooperation in biofilms. Cambridge University Press, 2000, pp. 129-166.
POLY F. Réponses des communautés bactériennes telluriques à des
perturbations chimiques complexes : activités potentielles et empreintes
génétiques. Thèse Université Lyon I, 2000, 188 p.
PORTER K.G. et FEIG Y.S. The use of DAPI for identifying and counting
aquatic microflora. Limnol. Oceanogr., 1980, vol 25, N°3, pp. 943-948.
PRINGLE C.M. Effects of water and substratum nutrient supplies on lotic
periphyton growth : an integrated bioassay. Can. J. Fish. Aquat. Sci., 1987,
vol 44, p 619-629.
PRINGLE C.M. Nutrient spatial heterogeneity : effects on community
structure, physiognomy, and diversity of stream algae. Ecology, 1990, vol 71,
n°3, p 905-920.
PRYGIEL J., LEVEQUE L. et ISERANTANT R. Un nouvel indice
diatomique pratique pour l'évaluation de la qualité des eaux en réseau de
surveillance. Revue des Sciences de l'Eau, 1996, vol 9, N°1, pp. 97-113.
PUSEY B.J., ARTHINGTON A.H. et FLANDERS T.J. An outdoor replicated
artificial stream system : design, operating conditions and initial invertebrate
colonization. Ecotoxicol. Environ. Saf., 1994, vol 27, pp. 177-191.
RAND G.M., CLARK J.R. et HOLMES C.M. Use of outdoor freshwater pond
microcosms.1- microcosm design and fate of pyridaben. Environmental
Toxicology and Chemistry, 2000, vol 19, N°2, pp. 387-395.
RAND G.M., CLARK J.R., HOLMES C.M. The use of outdoor freshwater
pond microcosms. III. Responses of phytoplankton and periphyton to
pyridaben. Environmental Toxicology, 2001, vol 16, N°2, pp. 96-101.
RANJARD L., POLY F. et NAZARET S. Monitoring complex bacterial
communities using culture-independent molecular techniques : application to
soil environment. Res. Microbiol., 2000, vol 151, pp. 167-177.
REAL M., MUNÕZ I., GUASH H. et al. the effect of copper exposure on a
simple aquatic food chain. Aquatic toxicology, 2003, vol 63, pp. 283-291.
REITER M.A. Development of benthic algal assemblages subjected to
differing near-substrate hydrodynamic regimes. Can. J. Fish. Aquat. Sci.,
1989, vol 46, p 1375-1382.
REITER M.A. The relationship between the hydrodynamics of flowing water
and the development of a benthic algal community. J. Freshwater Ecolcogy,
1986, vol 3, p 511-517.
REITER M.A. Colonization time and substratum relief as factors in the
uptake of algae from the water column. Journal of freshwater Ecology, 2001,
vol 16, N°1, pp.57-65.
REITER M.A et CARLSON R.E. Local current velocity and the development
of benthic algal mats in streams. Can. J. Fish. Aquat. Sci., 1986, vol 43, p
1156-1162.
REYSENBACH A.L., GIVER L.J., WICKHAM G.S. et PACE N.R.
Differential amplifiation of rRNA genes by polymerase chain reaction.
Applied and Environmental Microbiology, 1992, vol 58, N°10, pp. 34173418.
RIEMANN L. et MIDDELBOE M. Stability of bacterial and viral community
compositions in Danish coastal waters as depicted by DNA fingerprinting
techniques. Aquatic Microbial Ecology, 2002, vol 27, pp. 219-232.
RIEMANN L., WINDING A. Community dynamics of free-living and
particle-associated bacterial assemblages during freshwater phytoplankton
bloom. Microbial Ecology, 2001, Vol 42, pp. 274-285.
RIVIERE J.L. Evalution du risque écologique des sols pollués. Association
RECORD. Lavoisier Tec et Doc, 1998, 229 p.
RODGERS Jr. J.H., CROSSLAND N.O., KLINE E.R. et al. Design and
construction of model stream ecosystem. Ecotoxicology and environment
safety, 1996, vol 33, pp. 30-37.
RÖLING W.F.M., VAN BREUKEN B.M., BRASTER M. et al. Relationships
between microbial community structure and hydrochemistry in a landfill
leachate-polluted aquifer. Applied Environmental Microbiology, 2001, pp.
4619-4629.
ROMANI A.M. et SABATER S. Structure and activity of rock and sand
biofilms in a mediterranean stream. Ecology, 2001, vol 82, N°11, pp. 32323245.
ROSEMOND D., MUHHOLLAND P.J. et ELWOOD J.W. Top-Down and
Bottom-Up control of stream periphyton : effects of nutrients and herbivores.
Ecology, 1993, vol 74, N°4, pp. 1264-1280.
RUMEAU A. et COSTE M. Initiation à la systématique des diatomées d'eau
douce. Bull. Fr. Pêche Piscic, 1988, vol 309, pp. 1-69.
SABATER S. et ROMANI A.M. Metabolic changes associated with biofilm
formation in an undisturbed mediterranean stream. Hydrobiologia, 1996, vol
335, pp. 107-113.
SABATER S., NAVARRO E. et GUASH H. Effects of copper on algal
communities at different current velocities. Journal of Applied Phycology,
2002, vol 14, pp. 391-398.
SAND-JENSEN K. Physical and chemical parameters regulating growth of
periphytic communities. In : WETZEL R.J. Proceedings of the first
international workshop on periphyton of freshwater ecosystems, sept. 1982,
Växjö, Suède. Dr W. Junk Publishers, 1983, pp. 63-71.
SCHABEREITER-GURTNER C., PINAR G., LUBITZ W. et RÖLLEKE S.
An advanced molecular strategy to identify bacterial communities on art
objects. Journal of Microbiological Methods, 2001, vol 45, pp. 77-87.
SCHABEREITER-GURTNER C., SAIZ-JIMENEZ C., PINAR G. et al.
Altamira cave paleolithic paintings harbor partly unknown bacterial
communities. FEMS Microbiology Letters, 2002, vol 211, p 7-11.
SCHÄFER H., BERNARD L., COURTIES C. et al. Microbial community
dynamics in mediterranean nutrient enriched seawater mesocosms : changes
in the genetic diversity of bacterial popoulations. Microbiology Ecology,
2001, vol 34, p 243-253.
SCHAUER M., MASSANA R. et PEDRÓS-ALIÓ C. Spatial differences in
bacterioplankton composition along Catalan Coast (NW mediterranean)
assessed by molecular fingerprinting. FEMS Microbiology Ecology, 2000, vol
33, pp. 51-59.
SCHAUER M., BALAGUÉ V., PEDRÓS-ALIÓ C., et MASSANA R.
Seasonal changes in the taxonomic composition of bacterioplankton in a
coastal oligotrophic system. Aquatic Microbial Ecology, 2003, Vol 31, pp.
163-174.
SEKIGUCHI H., TOMIOKA N., NAKAHARA T. et UCHIYAMA H. A
single band does not always represent single bacterial strains in denaturing
gradient gel electrophoresis analysis. Biotechnology Letters, 2001, vol 23, pp.
1205-1208.
SERVAIS P. Estimation de la biomasse et de l'activité des bactéries en
milieux aquatiques. Oceanis, 1995, vol 21, N°1, pp. 141-160.
SHELDON S.P. et TAYLOR M.K. Community photosynthesis and
respiration in experimental streams. Hydrobiologia, 1982, vol 87, pp. 3-10.
SHELFORD V.E. Laboratory and field ecology : the responses of animals as
indicators of correct working methods. William and Wilkins Company
Publishers, Baltimore, 1929, 608p.
SHORT S.M. et SUTTLE C.A. Use of the polymerase chain reaction and
denaturing gradient gel electrophoresis to study diversity in natural virus
communities. Hydrobiologia, 1999, Vol 401, pp. 19-32.
SHRINER C. et GREGORY T. Use of artificial streams for toxicological
research. Critical Reviews in Toxicology, 1984, vol 13, N°3, pp.253-281.
SILVA E.I.L et DAVIES R.W. The effect of irrigation effluent on a western
Canadian prairie river. Hydrobiologia, 1997, vol 344, pp. 103-109.
SILVA E.I.L et DAVIES R.W. The effect of simulated irrigation induced
changes in salinity on metabolism of lotic biota. Hydrobiologia, 1999, vol
416, pp. 193-202.
SILVA E.I.L., SHIMIZU A. et MATSUNAMIH H. Salt pollution in a
japanese stream and its effects on water chemistry and epilithic algal
chlorophyll-a. Hydrobiologia, 2000, vol 416, pp. 193-202.
SINSABAUGH R.L. et LINKINS A.E. Exoenzyme activity associated with
lotic epilithon. Freshwater Biology, 1988, vol 20, pp. 249-261.
SINSABAUGH R.L., FINDLAY S., FRANCHINI P. et FISCHER D.
Enzymatic analysis of riverine bacterioplankton production. Limnol.
Oceanogr., 1997, vol 42, N°1, pp.29-38.
SOBCZAK W.V. Epilithic bacterial responses to variations in algal biomass
and labile dissolved organic carbon during biofilm colonization. J.N. Am.
Benthol. Soc., 1996, vol 15, N°2, pp. 143-154.
SOBCZAK W.V. et BURTON T.M. Epilithic bacteria and algal colonization
in a stream run, riffle, and pool : a test of biomass covariance. Hydrobiologia,
1996, vol 332, pp. 159-166.
SOMVILLE M. Measurement and study of substrate specificity of
exoglucosidase activity in eutrophic water. Appl. Envir. Microbiol., 1984, vol
48, pp. 1181-1185.
SPEKSNIJDER A.G.C.L, KOWALCHUK G.A., DE JONG S. et al.
Microvariation artifacts introduced by PCR and cloning of closely related
16S rRNA gene sequences. Applied and Environmental Microbiology, 2001,
vol 67, N°1, pp. 469-472.
STATZNER B., KOHMANN F. et HILDREW A.G. Calibration of FSThemispheres against bottom shear stress in a laboratory flume. Freshwater
Biology, 1991, vol 26, pp. 227-231.
STATZNER B. et MULLER R. Standard hemispheres as indicators of flow
characteristics in lotic benthos research. Freshwater Biology, 1989, vol 21,
pp. 445-459.
STEINMAN A.D. Research on disturbance in artificial stream. In :
LAMBERTI G.A. et STEINMAN A.D. Research in artificial streams:
applications, uses and abuses. J. N. Am. Benthol. Soc., 1993, vol 12, pp. 347350.
STEINMAN A.D. Effects of grazers on freshwater benthic systems. In :
STEVENSON R.J., BOTHWELL M.L. et LOWE R.L. Algal ecology :
freshwater benthic ecosystems. Academic Press, 1996, pp. 253-297.
STEINMAN A.D. et Mc INTIRE. Effects of irradiance on the community
structure and biomass of algal assemblages in laboratory streams. Canadian
Journal of Fisheries and aquatic Sciences, 1987, vol 44, pp. 1640-1648.
STEINMAN A.D., MULHOLLAND P.J., PALUMBO A.V. et al. Resilience
of lotic ecosystems to a light-elimination disturbance. Ecology, 1991, vol 72,
pp. 1299-1313.
STEINMAN A.D. et PARKER A.F. Influence of substrate conditioning on
periphyton growth in a heterotrophic woodland stream. J. N. Am. Benthol.
Soc., 1990, vol 9, N°2, pp. 170-179.
STEVENSON R.J. Effect of current and conditions simulating autogenically
changing microhabitats on benthic diatom immigration. Ecology, 1983, vol
64, pp. 1514-1524.
STEVENSON R.J. et PETERSON C.G. Variation in benthic diatom
(Bacillariophycae) immigration with habitat characteristics and cell
morphology. Journal of Phycology, 1989, vol 25, pp. 120 - 129.
STOCK M.S. et WARD A.K. Establishment of a bed-rock epilithic
community in a small stream : microbial (algla and bacterial) metabolism and
physical structure. Canadian Journal of Fisheries and Aquatic Sciences,
1989, vol 46, pp. 1874-1883.
STOOLEY P., STOOLEY-HALL L. BOYLE J.D. et al. Environmental and
genetic factors influencing biofilm structure. In : ALLISON D., GILBERT
P., LAPPIN-SCOTT H. et al. Community structure and co-operation in
biofilms. Cambridge University Press, 2000, pp. 53-64.
SUDERMAN K. et THISTLE D. A microcosm system for the study of
pollution effects in shallow, sandy, subtidal communities. Environmental
Toxicology and Chemistry, 2003, vol 22, N°5, pp. 1093-1099.
SUZUKI M.T et GIOVANNONI S.J. Bias caused by template annealing in
the amplification of mixtures of 16S rRNA genes by PCR. Applied and
Environmental Microbiology, 1996, vol 62, N°2, pp. 625-630.
SWIFT M.C., TROELSTRUP Jr N.H., DETENBECK N.E. et FOLEY J.L.
Large streams in toxicological and ecological research. In : LAMBERTI G.A.
et STEINMAN A.D. Research in artificial streams : applications, uses and
THIOULOUSE J., CHESSEL D., DOLÉDEC S. et OLIVIER J.M. ADE-4 : a
multivariate analysis and graphical display software. Statistics and
computing, 1997, vol 7, pp.75-83.
THYBAULD E., PETIT-POULSEN V. et MAGAUD H. Impact des polluants
sur les écosystèmes aquatiques. Mise au point d'études en microcosmes.
Rapport BCRD 96-081, 1999, 58 p.
THOMPSON A.J. et SINSABAUGH R.L. Matric and particulate phosphatase
and aminopeptidase activity in limnetic biofilms. Aquatic Microbial Ecology,
2000, vol 21, p 151-159.
TORSVIK V.et ØVREAS L. Microbial diversity and function in soil: from
genes to ecosystems. Curr. Opinion Microbiol., 2002, vol 5, pp. 240-245.
TORSVIK V., DAAE F.L., SANDAA R.A. et ØVREAS L. Review article :
Novel techniques for analysing microbial diversity in natural and perturbed
environments. Journal of Biotechnology, 1998, Vol 64, pp. 53-62.
TORSVIK V., ØVREAS L. et THINGSTAD T.F. Prokaryotic diversity magnitude, dynamics, and controlling factors. Science, 2002, vol 296, pp.
1064-1066.
TUCHMAN M. et STEVENSON R.J. Comparison of clay tiles, sterilized
rock, and natural substrate diatom communities in a small stream in
southeastern Michigan, USA. Hydrobiologia, 1980, vol 75, p 73-79.
VAN HANNEN, E. J., VON AGTERVELD, M.P., GONS, H. J., et
LAANBROEK, H. J. Revealing genetic diversity of eukaryotic
microorganisms in aquatic environments by denaturing gradient gel
electrophoresis. J. Phycol., 1998, vol 34, pp. 206-213.
VAN HANNEN E.J., ZWART G., VAN AGTERVELD M.P. et al. Changes
in bacterial and eukaryotic community structure after mass lysis of
filamentous cyanobacteria associated with viruses. Applied Environmental
Microbiology, 1999, pp. 795-801.
VANNOTE R.L., MINSHALL G.W. CUMMINS K.W. et al. The river
continuum concept. Can. J. Aquat. Sci., 1980, vol 37, pp. 130-137.
VASSEUR P. Modèles d'effets. In : Modélisation en écotoxicologie. Club
CRIN "Environnement et Société". Les cahiers des clubs CRIN, 2000, pp. 9598.
VIS C., HUDON C., CATTANEO A. et PINEL-ALLOUL B. Periphyton as
an indicator of water quality in the St Lawrence River (Québec, Canada).
Environmental Pollution, 1998, vol 101, p 13-24.
VOGEL S. et LaBarbera M. Simple flow tanks for research teaching.
BioScience, 1978, vol 28, pp. 635-343.
VYMAZAL J. The use of periphyton communities for nutrient removal from
polluted stream. Hydrobiologia, 1988, pp. 225-237.
WANG G.C.Y. et WANG Y. Frequency of formation of chimeric molecules
as a consequence of PCR coamplifiation of 16S rRNA genes from mixed
bacterial genomes. Applied and Environmental Microbiology, 1997, vol 63,
N°12, pp. 4645-4650
WARREN C.E. et DAVIS G.E. Laboratory stream research : objectives,
possibilities, and constraints. Annual Review of Ecology and Systematics,
1971, vol 2, pp. 111-144.
WATANABE T. Etude de la relation entre le périphyton et la qualité
chimique de l'eau des rivières : utilisation de bioessais "in situ" pour
caractériser l'état de pollution des eaux. Thèse en hydrobiologie. Université
Paul Sabatier, Toulouse, 1985, 127 p.
WATANABE T., CAPBLANCQ J. et DAUTA A. Utilisation des bio-essais
"in situ" (substrats artificiels) pour caractériser la qualité des eaux de rivière à
l'aide du périphyton. Annls Limnol., 1988, vol 24, N°2,pp.111-125.
WATANABE T., KODAMA Y. et HARAYA S. Design and evaluation of
PCR primers to amplify bacterial 16S ribosomal DNA fragments used for
community fingerprinting. Journal of Microbial Methods, 2001, vol 44, pp.
253-262.
WETZEL R.G. Opening remarks. In : WETZEL R.J. Proceedings of the first
international workshop on periphyton of freshwater ecosystems, sept. 1982,
Växjö, Suède. Dr W. Junk Publishers, 1983, pp. 2-4.
WETZEL R.G. Attached algal-substrata interactions : fact or myth, and when
and how ? In : WETZEL R.J. Proceedings of the first international workshop
on periphyton of freshwater ecosystems, sept. 1982, Växjö, Suède. Dr W.
Junk Publishers, 1983, pp. 207-215.
WETZEL R.G. Extracellular enzymatic interactions : storage, redistribution,
and inter specific communication. In : CHRÓST R.J. Microbial enzymes in
aquatic environments. Springer-Verlag, 1991, pp. 317.
WETZEL R.G. et LINKENS G.E. Limnological analyses, 2nd ed., Springer et
Verlag, 1991, New York, NY, USA, 391p.
WILDE E.D. et TILLY L.J. Structural characteristics of algal communities in
thermally altered artificial streams. Hydrobiologia, 1981, vol 76, pp. 57-63.
WILHEM C., VOLKMAR P., LOHMANN C. et al. A quantitative method
based on HPLC-aided pigment analysis to monitor structure and dynamics of
the phytoplankton assemblages - A study from lake Meerfelder Maar (Eifel,
germany). Archiv für Hydrobiologie, 1991, vol 123, pp. 21-35.
WIMPENNY J. An overview of biofilms as functional comunities. In :
ALLISON D., GILBERT P., LAPPIN-SCOTT H. et al. Community structure
and co-operation in biofilms. Cambridge University Press, 2000, pp. 1-24.
WOLFAARDT G.M. et CLOETE T.E. The effect of environmental
parameters on surface colonization by microorganisms. Water Res., 1992, vol
26, N°4, pp. 527-537.
WOUTERS J.T.M. et BIEYSMAN P.J. Production of some exocellular
enzymes by Bacillus licheniformis 749/C in chemostat cultures. Federation of
European Microbiological Societies Letters, 1977, vol 1, pp. 109-112.
ZHANG T. et FANG H.H.P. Digitization of DGGE (Denaturating Gradient
Gel Electrophoresis) profile and cluster analysis of microbial communities.
Biotechnology letters, 2000, vol 22, pp. 399-405.
ZHENG T., HONG H., WANG F. et al. The distribution characteristics of
bacterial β-glucosidase activity in Taiwan strait. Marine Pollution Bulletin,
2002, vol 45, pp.168-176.
Annexes.
Annexe 1. Relations "structureactivité"
Avant injection
Canal 1
β-Gluc
1
Leu-amp
Biomasse Effectif bactérien
0.99**
0.98**
0.93*
β-Gluc
Leu-amp
1
0.98**
0.93*
Biomasse
1
0.96*
Effectif bactérien
1
Chloro-a
Tableau 36. Corrélations entre variables surfaciques du canal 1 (T17, T23).
Chloro-a
0.96*
0.94*
0.90*
NS
1
β-Glc : β-D-glucosidase ; Leu-amp : leucine aminopeptidase ; chloro-a : chlorophylle- a ;
* : p < 0.05 ; **p < 0.001 ; NS : corrélation non significative.
Canal 2
β-Gluc
1
Leu-amp
NS
0.91*
0.92*
β-Gluc
Leu-amp
1
NS
NS
Biomasse
1
0.94*
Effectif bactérien
1
Chloro-a
Chloro-a
0.93*
NS
0.89*
0.90*
1
Canal 3
β-Gluc
1
Leu-amp
0.93*
0.99**
NS
β-Gluc
Leu-amp
1
0.92*
0.83*
Biomasse
1
NS
Effectif bactérien
1
Chloro-a
Chloro-a
0.94*
NS
0.95*
NS
1
β -Glc : β -D-glucosidase ; Leu-amp : leucine aminopeptidase ; chloro-a : chlorophylle-a ;
Canal 4
β-Gluc
1
Leu-amp
0.99**
1**
0.99**
β-Gluc
Leu-amp
1
1**
0.87*
Biomasse
1
0.85*
Effectif bactérien
1
Chloro-a
Chloro-a
1**
0.99**
1**
0.85*
1
β -Glc : β -D-glucosidase ; Leu-amp : leucine aminopeptidase ; chloro-a : chlorophylle-a ;
Après injection
Canal 1
β-Gluc
1
Leu-amp
Chloro-a
0.90**
NS
0.80*
NS
β-Gluc
Leu-amp
1
NS
0.83*
NS
Biomasse
1
NS
0.85*
Effectif bactérien
1
NS
Chloro-a
1
Tableau 40. Corrélations entre variables surfaciques du canal 1 après exposition.
β -Gluc : β -D-glucosidase ; Leu-amp : leucine aminopeptidase ; chloro-a : chlorophylle-a ;
Canal 2
β-Gluc
1
Leu-amp
Chloro-a
NS
NS
0.67*
0.73*
β-Gluc
Leu-amp
1
NS
NS
NS
Biomasse
1
NS
NS
Effectif bactérien
1
NS
Chloro-a
1
Canal 3
β-Gluc
1
Leu-amp
Chloro-a
0.84*
NS
0.98**
NS
β-Gluc
Leu-amp
1
NS
0.81*
NS
Biomasse
1
NS
NS
Effectif bactérien
1
NS
Chloro-a
1
Canal 4
β-Gluc
1
Leu-amp
Chloro-a
0.98**
NS
0.95**
NS
β-Gluc
Leu-amp
1
NS
0.94**
NS
Biomasse
1
0.77*
0.95**
Effectif bactérien
1
0.75*
Chloro-a
1
Annexe 2.
Analyse en composantes principales
DELOLME CUBIZOLLES Cecile. L’analyse en composantes principales. Annexe V. In
Le traitement des ordures menageres en decharge a la chaux vive. Effets sur les
carateristiques physico-chimiques et bacteriologiques des lixiviats Thèse. Gestion et
traitement des dechets. Lyon : INSA de Lyon, 1994
Annexe 3.
Evaluation de l'Ecocompatibilité
des déchets
GRELIER-VOLATIER L., HUGREL C., PERRODIN Y., CHATEAU L. Evaluation de
l’écocompatibilité de déchets mis en dépôts ou valorisés en travaux publics : une
méthode pluridisciplinaire pour une approche « en scénario ». Revue des Sciences de
l’Eau, 2002, vol. 15, n° spécial, 57-66.
