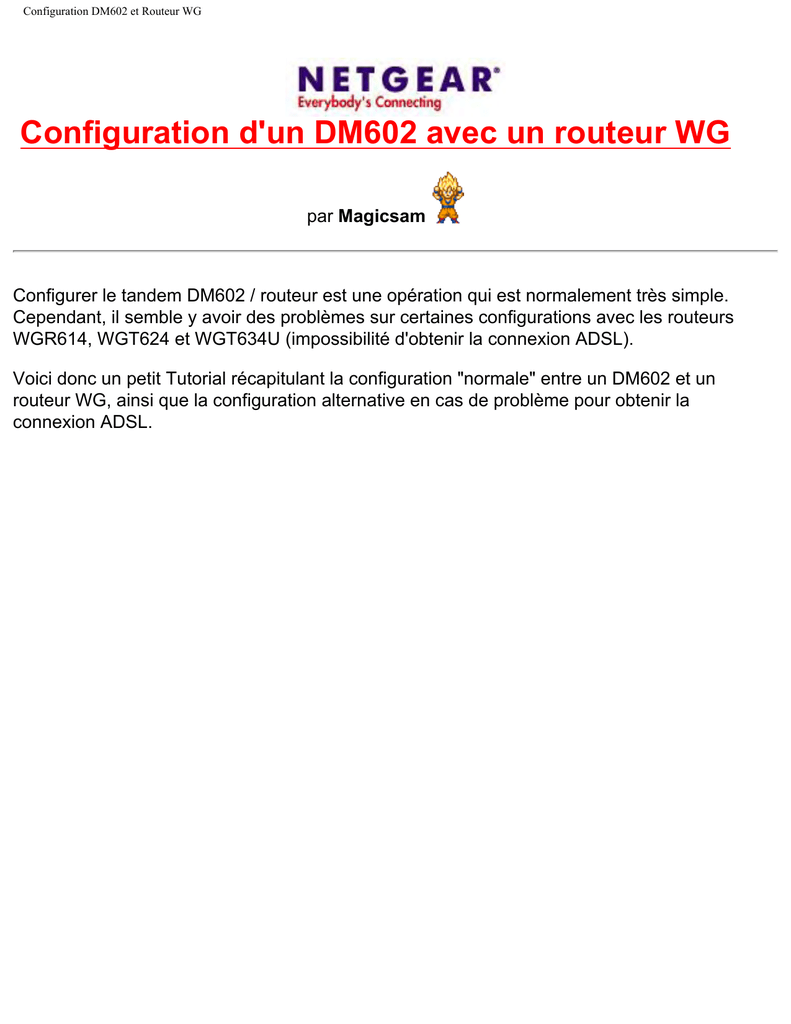

Configuration d'un DM602 avec un routeur WG
par Magicsam
Configurer le tandem DM602 / routeur est une opération qui est normalement très simple.
Cependant, il semble y avoir des problèmes sur certaines configurations avec les routeurs
WGR614, WGT624 et WGT634U (impossibilité d'obtenir la connexion ADSL).
Voici donc un petit Tutorial récapitulant la configuration "normale" entre un DM602 et un
routeur WG, ainsi que la configuration alternative en cas de problème pour obtenir la
connexion ADSL.
Configuration "normale"
1) Configuration du DM602 :
- Connecter le DM602 en RJ45 sur la carte réseau Ethernet de l'un de vos PC.
- Se connecter à l'interface de configuration du DM602 en entrant l'adresse http://192.168.0.1
depuis votre Navigateur Internet.
Nom d'utilisateur = admin
Mot de passe = password
- Configurer le DM602 en mode modem
. Advanced
. Device Mode
Device Mode
Product Name
Device Mode
DM602
DM602(Modem)
Apply
Bouton Apply.
- Configurer les paramètres d'encapsulation
. Setup
. Basic Modem Settings
Basic Modem Settings
Does Your Internet Connection Require A Login?
Yes
No
Encapsulation
PPP over Ethernet
Login
Password
Service Name
Idle Timeout
0
Domain Name Server (DNS) Address
Get Automatically From ISP
Use These DNS Servers
Primary DNS
.
.
.
Secondary DNS
.
.
.
ISP Parameters for Internet Access
Multiplexing Method
Virtual Circuit
Rest of World
LLC-BASED
UK
VPI
8
(0~255)
VCI
35
(1~65535)
user enter
Apply
Cancel
Test
Does Your Internet Connection Require A Login? = Yes.
Configurer l'encapsulation en PPPoE/LLC-Based ou PPPoA/VC-Based.
Configurer Idle Timeout à 0 (pour la majorité des configurations).
Configurer Virtual Circuit en Rest of World et VPI/VCI en 8/35.
Ne pas configurer les paramètres FAI (login, password, DNS).
- Quitter l'interface de configuration du DM602 avec le bouton Logout.
2) Configuration du routeur WG : (ici photos d'écran d'un WGT624v2)
- Connecter votre routeur en RJ45 sur la carte réseau de votre PC, relier le routeur à votre
prise téléphonique et brancher le DM602 sur le port WAN de votre routeur.
- Se connecter à l'interface de configuration du routeur en entrant l'adresse http://192.168.0.1
- Configurer la connexion ADSL depuis votre routeur
. Setup Wizard
Setup wizard
The Smart Setup wizard Can Detect The Type Of Internet Connection That You Have.
Do You Want The Smart Setup wizard To Try And Detect The Connection Type Now?
Yes.
No. I Want To Configure The Router Myself.
Next
Cocher Yes pour détecter automatiquement le type de connexion ou No. I Want To Configure
The Router Myself pour le configurer manuellement.
Puis bouton Next.
Essayer de préférence la détection automatique du type de connexion, si cela ne fonctionne
pas procéder alors à la configuration manuelle.
Si Configuration manuelle du routeur
. Setup
. Basic Settings
basic Settings
Yes
No
Internet Service Provider
Other
Login
login@clubadsl1
Password
Service Name (If Required)
Idle Timeout (In Minutes)
0
Primary DNS
194
. 117
. 200
. 10
Secondary DNS
194
. 117
. 200
. 15
Apply
Cancel
Test
Configurer Internet Service Provider sur Other.
Permet de configurer l'encapsulation, (Other pour PPPoE ou PPPoA).
Configurer les paramètres de connexion indiqués par votre FAI (login, mot de passe, DNS).
Bouton Apply pour prendre en compte les paramètres.
- Quitter l'interface de configuration du WG avec le bouton Logout.
Le DM602 devient totalement transparent, il n'est plus possible d'accéder à son
interface de configuration, tout se passe maintenant sur le routeur WG.
Configuration alternative
1) Configuration du DM602 :
- Connecter le DM602 en RJ45 sur la carte réseau Ethernet de l'un de vos PC.
- Se connecter à l'interface de configuration du DM602 en entrant l'adresse http://192.168.0.1
- Configurer le DM602 en mode routeur
. Advanced
. Device Mode
Device Mode
Product Name
Device Mode
DM602
DM602(Router)
Apply
Bouton Apply.
- Configurer les paramètres ADSL
. Setup
. Basic Modem Settings
Basic Modem Settings
Yes
No
Encapsulation
PPP over Ethernet
Login
login@clubadsl1
Password
Service Name
Idle Timeout
0
Primary DNS
194 . 117 . 200 . 10
Secondary DNS
194 . 117 . 200 . 15
ISP Parameters for Internet Access
Multiplexing Method
Virtual Circuit
Rest of World
LLC-BASED
UK
VPI
8
(0~255)
VCI
35
(1~65535)
user enter
Apply
Cancel
Test
Configurer l'encapsulation en PPPoE/LLC-Based ou PPPoA/VC-Based.
Configurer les paramètres de connexion indiqués par votre FAI (login, mot de passe, DNS).
Configurer Virtual Circuit en Rest of World et VPI/VCI en 8/35.
- Quitter l'interface de configuration du DM602 avec le bouton Logout.
2) Configuration du routeur WG : (ici photos d'écran d'un WGT624v2)
- Connecter votre routeur en RJ45 sur la carte réseau de votre PC.
- Se connecter à l'interface de configuration du routeur en entrant l'adresse http://192.168.0.1
- Modifier le plan d'adressage IP du routeur
. Advanced
. Lan IP Setup
lan IP Setup
lan TCP/IP Setup
IP Address
192
. 168
. 10
. 1
IP Subnet Mask
255
. 255
. 255
. 0
RIP Direction
None
RIP Version
Disabled
✔
Use Router as DHCP Server
Starting IP Address
192
. 168
. 10
. 2
Ending IP Address
192
. 168
. 10
. 254
Address Reservation
#
IP Address
Device Name
Add
Apply
Edit
Mac Address
Delete
Cancel
Changer l'adresse IP du routeur de 192.168.0.1 à 192.168.10.1.
Changer également le plan d'adresse IP DHCP en 192.168.10.2 à 192.168.10.x (ici
192.168.10.254 pour le WGT624).
- Configurer les paramètres ADSL depuis votre routeur
. Setup
. Basic Settings
basic Settings
Yes
No
Account Name (If Required)
WGT624
Domain Name (If Required)
Internet IP Address
Get Dynamically From ISP
Use Static IP Address
IP Address
.
.
.
IP Subnet Mask
.
.
.
Gateway IP Address
.
.
.
Primary DNS
.
.
.
Secondary DNS
.
.
.
Router MAC Address
Use Default Address
Use Computer MAC Address
Use This MAC Address
Apply
Cancel
Test
Does Your Internet Connection Require A Login? = No.
Laisser IP et DNS en automatique ainsi que l'adresse MAC du routeur par défaut.
- Quitter l'interface de configuration du WG avec le bouton Logout.
- Relier maintenant le routeur WG à votre prise téléphonique et brancher le DM602 sur son
port WAN.
L'interface de configuration du DM602 est toujours accessible en http://192.168.0.1.
L'interface de configuration du routeur WG est accessible en http://192.168.10.1.
C'est bien par contre le WG qui prend en charge le routage de votre réseau local et
toutes ses fonctionnalités sont disponibles.
Si la connexion ADSL ne fonctionne toujours pas :
- Activer le serveur DMZ en 192.168.0.10 sur le DM602
. Advanced
. DMZ
Demilitarized Zone
✔
192 . 168 . 0
Default DMZ Server
Apply
Bouton Apply.
- Modifier la configuration ADSL du routeur WG
. Setup
. Basic Settings
Cancel
. 10
basic Settings
Yes
No
Account Name (If Required)
WGT624
Domain Name (If Required)
Internet IP Address
Get Dynamically From ISP
Use Static IP Address
IP Address
192
. 168
.0
IP Subnet Mask
255
. 255
. 255 . 0
Gateway IP Address
192
. 168
.0
.1
Primary DNS
.
.
.
Secondary DNS
.
.
.
. 10
Router MAC Address
Use Default Address
Use Computer MAC Address
Use This MAC Address
Apply
Cancel
Test
En Internet IP Address, cocher l'option Use Static IP Address.
Configurer IP Address / IP Subnet Mask / Gateway IP Address en 192.168.0.10 /
255.255.255.0 / 192.168.0.1.
Bouton Apply pour prendre en compte la modification des paramètres.
Merci à J-M pour nous avoir indiqué cette solution.
En complément à mon Tutorial si nécessaire :
Tutorial DM602/WGR614 en anglais en provenance d'un autre site : http://www.farina1.com/
Netgear54Guide.doc.
Traduction de ce Tutorial pour DM602/WGT624 par J-M : Tutorial DM602/WGT624 en pdf.
