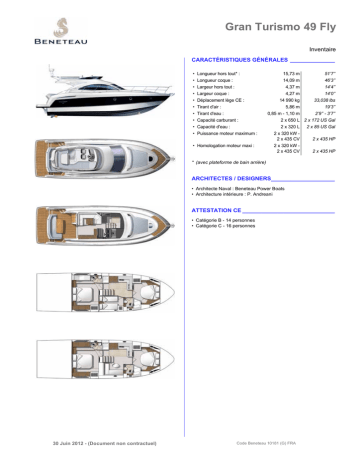

Gran Turismo 49 Fly

Gran Turismo 49 Fly
Inventaire
CARACTÉRISTIQUES GÉNÉRALES ______________
• Longueur hors tout* :
15,73 m
51’7’’
• Longueur coque :
14,09 m
46’3’’
• Largeur hors tout :
4,37 m
14’4’’
• Largeur coque :
4,27 m
14’0’’
14 990 kg
33,038 lbs
• Déplacement lège CE :
• Tirant d'air :
• Tirant d'eau :
• Capacité carburant :
• Capacité d'eau :
5,86 m
19’3’’
0,85 m - 1,10 m
2’9’’ - 3’7’’
2 x 650 L 2 x 172 US Gal
2 x 320 L
2 x 85 US Gal
• Puissance moteur maximum :
2 x 320 kW 2 x 435 CV
2 x 435 HP
• Homologation moteur maxi :
2 x 320 kW 2 x 435 CV
2 x 435 HP
* (avec plateforme de bain arrière)
ARCHITECTES / DESIGNERS____________________
• Architecte Naval : Beneteau Power Boats
• Architecture intérieure : P. Andreani
ATTESTATION CE _____________________________
• Catégorie B - 14 personnes
• Catégorie C - 16 personnes
30 Juin 2012 - (Document non contractuel)
Code Beneteau 10181 (G) FRA
Gran Turismo 49 Fly
Inventaire
ÉQUIPEMENT STANDARD
CONSTRUCTION ______________________________
COQUE
Coque blanche
Composition :
• Sandwich (Résine polyester - Fibres de verre - Âme balsa)
• Contre moule de coque stratifié en monolithique (Résine
polyester - Fibres de verre)
• 8 Hublots ouvrants (équipés de rideaux)
PONT
Composition :
• Sandwich (Résine polyester - Fibres de verre - Âme balsa)
• Contre moule de pont stratifié en monolithique (Résine
polyester - Fibres de verre)
ÉQUIPEMENT DE PONT ________________________
• Arceau polyester support radar
• Feux de navigation
AMARRAGE - MOUILLAGE
• Ferrure d'étrave à bascule avec système de blocage de l'ancre
• Guindeau électrique (avec télécommande) puissance 2000 W
• 2 Taquets à l'avant, 2 au centre et 4 à l'arrière en acier inox
PROTECTIONS HUMAINES
• Balcon semi ouvert en acier inox avec filière et main courante
• 2 Mains courantes en inox d'accès aux marches de passavants
• 2 Mains courantes en inox de bain de soleil avant
• 1 Main courante derrière la banquette de cockpit
PONT
• Bain de soleil avant : 2,30 x 2,00 m / 7’7’’ x 6’7’’
• Pointe avant lattée en bois massif naturel
COCKPIT
• Cockpit latté en bois massif naturel
• Meuble de cockpit avec évier, support pour grill et logement
pour réfrigérateur (options), rangements
• Salon extérieur 6 places (transformable en bain de soleil avec
option table)
• Logement pour 2 BIB 10 places
• Douchette de cockpit avec mitigeur eau chaude / eau froide
• Supports gobelets et vide poche
• Accès par portillon (Bâbord)
• Plage de bain lattée en bois massif naturel
• Échelle de bain inox amovible, Rangement dans le garage à
annexe (Accès sous la banquette)
• Garage pour annexe fond souple 2,85 m / 9’4’’ et moteur, à
poste
• Ouverture électrique assistée par 2 vérins électriques
• Accès local salle des machines sur tribord
• Selleries extérieures PVC Diamante Moonlight
• Éclairages directs LED
30 Juin 2012 - (Document non contractuel)
FLYBRIDGE
• Carré convertible en bain de soleil pour 6 personnes
• “Chaise longue” et banquettes
• Siège pilote et copilote
• Second poste de pilotage
• Accès au Fly par escalier intégré au meuble de cuisine
extérieure
• Selleries extérieures PVC Diamante Moonlight
AMÉNAGEMENTS _____________________________
• Au choix :
- Planchers stratifiés chêne Piemont + Menuiserie Alpi Noyer
(standard)
- Planchers stratifiés chêne Milano + Menuiserie Alpi Chêne
Blond
• Sellerie Mondo Beige
TIMONERIE
Hauteur sous barrot : 1,97 m / 6’6’’
• Baie coulissante 3 vantaux avec rideaux (teinté miroir)
• Éclairages (spots et indirects)
POSTE DE PILOTAGE
• Pare-brise translucide, montants laqués noir
• Vitrages latéraux teintés miroirs avec stores
• 2 Essuies glace et fonction lave glace
• Système de désembuage
• Banquette pilote et copilote double avec fonction Bolster,
Sellerie PVC Gris Anthracite
• Tableau de bord avec peinture marron satiné et planche de
bord
• Compas, Comptes tours, Indicateur d'angle de barre
• Contrôles moteur sur affichage digital 7’’ VOLVO
• Prise intérieure 12 V pour téléphone portable
• Vide poche
CARRÉ
Salon de timonerie :
• Banquette 6 personnes et table en bois assortie à la
menuiserie, Pied de table électrique
• Bar panoramique
• Rangements dans meuble bar et sous les banquettes
• Emplacement pour téléviseur LED 36’’, lecteur DVD et
enceintes Bose (Options)
• Moquette Ivoire (standard) ou Moka sous table de timonerie
• Prise 220 V
SALON INFÉRIEUR
Hauteur sous barrot : 1,98 m / 6’6’’
• Banquette 4 personnes et table basse
• Emplacement prévu pour télévision LED (option)
• Placards de rangement
• Hublot de coque ouvrant dans le salon
• Moquette Ivoire (standard) ou Moka
• Prise 220 V
OU : 3ÈME CABINE
• 2 Couchages simples
• Matelas marin
• Penderie + Placards de rangement
• Moquette Ivoire (standard) ou Moka
Code Beneteau 10181 (G) FRA
Gran Turismo 49 Fly
Inventaire
CUISINE
Hauteur sous barrot : 1,98 m / 6’6’’
Aménagement type cuisiniste :
• Optimisation des rangements
• Évier inox avec mitigeur
• Plaque vitrocéramique (2 feux)
• Plan de travail type corian blanc
• Micro-ondes 24 L
• Réfrigérateur Congélateur 270 L
• Rangements couverts
• Poubelle double bacs intégrée
• Hublot de coque ouvrant
• Planchers stratifiés Chêne Piemont ou Chêne Milano
• Meubles finition laqué blanc (standard) ou laqué crème
• 2 Prises 220 V
CABINE VIP (AVANT)
Hauteur sous barrot : 1,95 m / 6’5’’
• 1 Couchage double (2,00 x 1,60 m / 6’7’’ x 5’3’’)
• Matelas marin
• 2 Hublots de coque panoramiques avec hublots ouvrants
intégrés, équipés de stores
• Penderies et équipets
• Moquette Ivoire (standard) ou Moka
• 2 Tiroirs de rangement sous le lit
• Lit monté sur vérins
• Prise 220 V
• Éclairages spots et liseuses
• Miroir
SALLE D'EAU VIP
Hauteur sous barrot : 1,98 m / 6’6’’
• WC électrique Vacuflush + Réserve rigide commune (150 L /
40 US Gal)
• Douche séparée par porte PMMA 2 battants
• Vasque avec mitigeur
• Miroir et rangements
• Évacuation automatique eau de douche
• Prise 220 V
CABINE ARMATEUR (ARRIÈRE)
Hauteur sous barrot : 2,15 m - 1,60 m / 7’1’’ - 5’3’’
• Cabine pleine largeur
• Couchage double (2,00 x 1,70 m / 6’7’’ x 5’7’’)
• Lit monté sur vérins
• Matelas marin
• Tête de lit capitonnée, Alcantara
• Armoires, Penderies, Rangements
• Éclairages spots et liseuses
• Prise 220 V
• 2 Hublots de coque panoramiques avec hublots ouvrants
intégrés, équipés de stores
• Emplacement pour téléviseur écran LED 32’’ (option)
• Méridienne à bâbord ou meuble de rangement (option)
• Miroir
• Moquette Ivoire (standard) ou Moka
SALLE D'EAU ARMATEUR
Hauteur sous barrot : 2,30 m / 7’7’’
• WC électrique Vacuflush + Réserve rigide commune (150 L /
40 US Gal)
• Douche séparée par porte PMMA 3 battants
• Vasque avec mitigeur
• Miroir et rangements
• Évacuation automatique eau de douche
• Prise 220 V
HARMONIES INTÉRIEURES
• Menuiserie Alpi Noyer assortie avec :
- Planchers stratifiés chêne Piemont dans la timonerie,
Cuisine, Salles d'eau
- Moquette Ivoire sous table de timonerie, dans le salon
inférieur (version 2 cabines) et les cabines
• Menuiserie Alpi Chêne Blond assortie avec :
- Planchers stratifiés chêne Milano dans la timonerie, Cuisine,
Salles d'eau
- Moquette Moka sous table de timonerie, dans le salon
inférieur (version 2 cabines) et les cabines
MOTORISATION ______________________________
Propulsion IPS :
• Volvo 2 x D6 IPS 600 - 2 x 435 CV/HP Diesel (2 x 320 kW)
EVC-E
• Filtre à carburant avec décanteur
• Filtre à eau de mer
• Prises d'air sur le pont pour refroidissement de la cale moteur
• Évacuation d'air chaud forcée par des ventilateurs électriques
• Salle des machines isolée par mousse d'insonorisation
• Système d'extinction incendie à déclenchement depuis le
poste de pilotage
• Nable carburant inox
• 2 Réservoirs de carburant rotomoulés capacité de 650 L /
172 US Gal chacun
Système de direction :
• Direction hydraulique
• 2 Embases avec hélices contre-rotatives
ÉLECTRICITÉ_________________________________
• 8 Batteries 12 V (4 Batteries moteur 50 Ah + 4 Batteries
servitudes 140 Ah)
• 3 Pompes de cale : 2 Pompes électriques - 1 Pompe manuelle
• 2 Extincteurs
• Convertisseur 12 V / 24 V
• Répartiteur de charge
• Chargeur batteries 24 V 60 Ah
• Prises intérieures 220 V
• Prise de quai 220 V
• Éclairages spots et liseuses
PLOMBERIE __________________________________
• 2 Réservoirs d'eau rotomoulés, capacité de 2 x 320 L /
2 x 85 US Gal
• Nable d'eau inox
• Groupe d'eau pour mise sous pression du circuit eau chaude /
froide
• Chauffe eau 60 L / 16 US Gal fonctionnant sur échangeur
moteur et 220 V
30 Juin 2012 - (Document non contractuel)
Code Beneteau 10181 (G) FRA
Gran Turismo 49 Fly
Inventaire
FINITIONS
DYNAMIC
AMBITION
Rampe de mise à l'eau + Treuil
Matelas bain de soleil avant sellerie PVC Diamante Moonlight + Housse de protection
Dossier bain de soleil avant ajustable type chaise longue
Réchaud grill de cockpit Kenyon + Pare flammes
Réfrigérateur de cockpit 42 L
TV LED 36" + Lecteur DVD + Enceintes Bose dans le carré de timonerie
Écran multifonctions tactile Raymarine e127 - Traceur - Sondeur - GPS +
Répétiteur au fly e125
VHF Raymarine couplée au système récepteur AIS 650 (Double poste) - interface VOLVO
Pilote Raymarine SPX / P70 R + Gyrocompas intégré (Timonerie et Fly)
Radar HD digital 4 kW
Kit vaisselle 6 personnes, avec rangement dédié
OPTIONS
AUTRES OPTIONS ______________________________________________________________________________
OPTIONS / EXTÉRIEUR
• Bimini de Flying bridge Silver
• Passerelle hydraulique intégrée
• Plateforme de bain hydraulique
• Table de cockpit en bois massif naturel sur pieds électriques,
convertible bain de soleil
• Enceintes BOSE (Cockpit + Fly)
• Sellerie extérieure PVC Woven Beige
• Projecteur de pont sur fly
• Projecteur sous marin
• Rideaux extérieurs de parebrise Sunworker blanc
CIRCUIT D'EAU
• Prise de quai eau douce
ÉLECTRICITÉ
• Générateur 7 KVA / 50 Hz ONAN (220 V)
AMÉNAGEMENT INTÉRIEUR
• Lave-vaisselle - capacité 6 personnes
• Lave-linge séchant
• Ice Maker
• Téléviseur LED 22" + Lecteur DVD / MP3 dans la cabine VIP
• Lecteur CD, , MP3, USB , IPOD, dans cabine VIP
• TV LED 32’’ + Lecteur DVD / MP3 dans cabine armateur
(Antenne non fournie)
• Meuble de rangement dans cabine armateur
• Climatisation à air 220 V dans la timonerie 16 000 BTU (sous le
siège pilote) ; à eau glacée dans cabine arrière (9 000 BTU) Cabine avant (9 000 BTU) - 3ème cabine ou Salon inférieur
(9 000 BTU)
• Chauffage fuel air pulsé (dans la timonerie, Cabines, Salon
inférieur)
• Sellerie carré Cordone Lagoon
• Sellerie carré Mondo Moka
• Sellerie carré Accent Grey
• Sellerie carré Ultraleather Promessa
• Sellerie carré Cuir
• Moquette Ivoire en timonerie
• Moquette Moka en timonerie
• Moquette Moka dans les cabines (en remplacement de la
moquette Ivoire)
• Mobilier laqué crème (en remplacement du laqué blanc)
DIVERS
• Kit mouillage complet
• Propulseur d'étrave double poste MAXPOWER
• Joystick supplémentaire dans cockpit
• Coque rouge bordeaux et blanc
• Coque gris bleu et blanc
• Ancre virtuelle VOLVO (DPS) + Low Speed
• Écran Raymarine e125 supplémentaire en timonerie
Amérique/Export : Les puissances électriques et les équipements standards ou optionnels peuvent être différents selon les spécifités du pays. Ils seront adaptés par votre
concessionnaire.
BENETEAU - ZI des Mares - BP 66 - 85270 SAINT HILAIRE DE RIEZ - France. http://www.beneteau.com
Siège social : SPBI - BP 45 - 85170 DOMPIERRE SUR YON
30/06/2012 Code Beneteau 10181 (G) FRA Les descriptions, illustrations, etc. sont données à titre indicatif. Nos modèles peuvent subir certaines modifications ou améliorations de série sans préavis
Gran Turismo 49 Fly
Inventaire
Banquette - Fly
2,9 m / 19'6"
1 m / 3'3"
1,25 m / 4'1"
4,4 x 0,8 m / 14'5" x 2'7"
1,3 x 0,5 m / 4'3" x 1'8"
0,8 x 0,5 m / 2'7" x 1'8"
Largeur - passavants
0,28 m / 11"
14,09 m / 46'3"
Ligne de flottaison
.Largeur max.=
4,27 m / 14'0"
30 Juin 2012 - (Document non contractuel)
5,86 m / 19'3"
Tirant d'eau
0,85 - 1,10 m / 2'9" - 3'7''
Dimension - Baie vitrée
2,7 x 1,9 m / 8'10" x 6'3"
Tirant d'air maxi
Pare brise - Fly / Flottaison
4,1 m / 13'5"
15,73 m / 51'7"
Code Beneteau 10181 (G) FRA
Gran Turismo 49 Fly
Inventaire
Timonerie / Flottaison
1,47 m / 4'10"
Flybridge / Flottaison
3,55 m / 11'8"
Cockpit / Flottaison
1,35 m / 4'5"
0,70 m / 2'4"
Pavois / Flottaison
2,10 m / 6'11"
Dimension Cockpit
3,23 x 3,14 m / 10'7" x 10'4"
Quelques surfaces indicatives brutes :
Carré + Timonerie = 9,30 m² / 100 sq ft
Cuisine inférieure + Carré = 12,60 m² / 135 sq ft
Cabine propiétaire = 12,00 m² / 129 sq ft
Cabine avant = 6,50 m² / 70 sq ft
Flybridge = 9,00 m² / 97 sq ft
30 Juin 2012 - (Document non contractuel)
Code Beneteau 10181 (G) FRA
Gran Turismo 49 Fly
Inventaire
Cabine
2,6 m x 2,8 m / 8'6" x 9'2"
Cuve eaux noires
Lit 2 m x 1,8 m / 6'7" x 5'11"
Salle de bain + WC
1,9 m x 0,9 m / 6'3" x 2'11" Cuisine
Penderie + Rangement
(Sous plancher)
Cabine avant :
2,8 m x 2,6 m / 9'2" x 8'6"
Lit :
2 m x 1,75 / 6'7" x 5'9"
Réservoir eau douce
(Sous plancher)
2 x 320 L / 2 x 85 US gal
+ local plomberie
Réservoir de carburant
2 x 650 L / 2 x 172 US gal
Salle de bain + WC
1,90 m x 0,90 m / 6'3" x 2'11"
Générateur
7KVA - 220V / 9KVA - 110V
Tableau électrique
Penderie +
Rangement
Cuve eaux grises
(Sous plancher)
50 L / 13 US gal
Banquette - Carré
Longueur - Assise 2,20 m / 7'3"
Passerelle
Vidange - Eaux noires
Dimension - Carré
3,4 m x 2,9 m / 11'2" x 9'6"
Guindeau
Banquette convertible
en bain de soleil
Longueur - Assise
2,6 m / 8'6"
Dimension
2,2 m x 2,4 m / 7'3" x 7'10"
Remplissage gasoil
Accés au moteur
Banquette (Pilote)
Longueur - Assise
0,80 m / 2'11"
Bain de soleil
2,3 m x 2 m / 7'7" x 6'7"
Remplissage eau potable
Siège - Pilote
Banquette - Flybridge
Longueur - Assise
6,5 m / 21'4"
30 Juin 2012 - (Document non contractuel)
Code Beneteau 10181 (G) FRA
Gran Turismo 49 Fly
0,62 m / 2''
Inventaire
0,52 m / 1'8''
1,20 m / 3'11''
1,73 m / 5'8''
3,15 m / 10'4''
BENETEAU - ZI des Mares - BP 66 - 85270 SAINT HILAIRE DE RIEZ - France. http://www.beneteau.com
Siège social : SPBI - BP 45 - 85170 DOMPIERRE SUR YON
30/06/2012 Code Beneteau 10181 (G) FRA Les descriptions, illustrations, etc. sont données à titre indicatif. Nos modèles peuvent subir certaines modifications ou améliorations de série sans préavis
