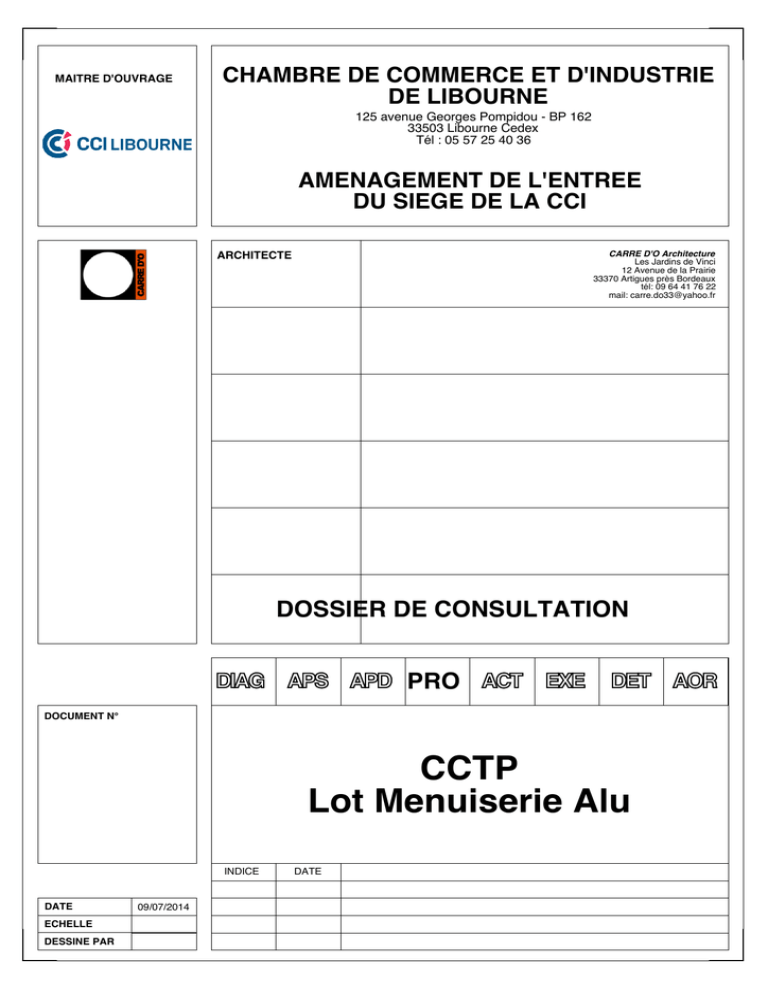

CCTP Lot Menuiserie Alu

MAITRE D'OUVRAGE
CHAMBRE DE COMMERCE ET D'INDUSTRIE
DE LIBOURNE
125 avenue Georges Pompidou - BP 162!
33503 Libourne Cedex!
Tél : 05 57 25 40 36
AMENAGEMENT DE L'ENTREE!
DU SIEGE DE LA CCI
CARRE D'O Architecture!
Les Jardins de Vinci!
12 Avenue de la Prairie!
33370 Artigues près Bordeaux!
tél: 09 64 41 76 22 !
mail: [email protected]
ARCHITECTE
DOSSIER DE CONSULTATION
DIAG
APS APD PRO ACT
EXE
DET AOR
DOCUMENT N°
CCTP !
Lot Menuiserie Alu
INDICE
DATE
ECHELLE
DESSINE PAR
09/07/2014
DATE
CCI de LIBOURNE
CAHIER DES CLAUSES TECHNIQUES PARTICULIERES
Réaménagement de l’entrée Principale
TABLE DES MATIERES
1! GENERALITES ...........................................................................................................................3!
1.1! CONSISTANCE DES TRAVAUX..................................................................................................3!
1.2! QUALITE DES TRAVAUX...........................................................................................................5!
1.3! DESSINS D'EXECUTION...........................................................................................................7!
1.4! PROTECTION DES MENUISERIES ............................................................................................8!
1.5! SYSTEME ET PROFILS ALUMINIUM .........................................................................................8!
1.5.1! Profilés .....................................................................................................................................8!
1.5.2! Anodisation ............................................................................................................................8!
1.5.3! Laquage ...................................................................................................................................8!
1.5.4! Assemblage............................................................................................................................9!
1.5.5! Remarques importantes sur la qualité des profils et des assemblages
pour les profils .....................................................................................................................................9!
1.5.6! Eléments à transmettre au contrôleur technique et/ou Maitre d’ouvrage 9!
1.6! ISOLATION THERMIQUE POUR LES PROFILS A RUPTURE DE PONT THERMIQUE (RPT) .......10!
1.7! VITRAGE ...............................................................................................................................10!
1.8! ETANCHEITE .........................................................................................................................11!
1.9! BATIS DORMANT...................................................................................................................11!
1.10! OUVRANTS .........................................................................................................................11!
1.10.1! Portes 2 vantaux..............................................................................................................12!
1.11! QUALITES DES QUINCAILLERIES ET DISPOSITIFS DE FIXATION ..........................................12!
1.12! TYPE DE POSE HABILLAGE - FINITIONS .............................................................................13!
1.12.1! Préambule ..........................................................................................................................13!
1.12.2! Généralités sur les exigences liées à la pose des menuiseries ..................13!
1.12.3! Exigences liées à l’opération : ...................................................................................14!
1.13! ESSAIS ...............................................................................................................................14!
1.14! SERRURE ET CLES ..............................................................................................................14!
1.15! VENTILATION .....................................................................................................................14!
1.16! FERMETURE PROVISOIRE DU BATIMENT ............................................................................14!
1.17! ENTRETIEN ........................................................................................................................14!
1.18! EXPLOITATION DE PLANS ET DETAILS ................................................................................15!
1.19! CARACTERISTIQUES DE L’OPERATION ...............................................................................16!
1.19.1! Perméabilité à l’air .........................................................................................................16!
1.19.2! Etanchéité à l’eau............................................................................................................16!
1.19.3! Résistance à l’eau ...........................................................................................................16!
1.19.4! Pressions conventionnelles.........................................................................................16!
1.19.5! Remarque importante ...................................................................................................16!
1.19.6! Isolation thermique ........................................................................................................16!
1.20! TOLERANCES DIMENSIONNELLES ......................................................................................17!
1.21! CONFORMITE DE L’OFFRE DE L’ENTREPRISE, LE MEMOIRE TECHNIQUE ...........................17!
2! DESCRIPTIONS DES OUVRAGES......................................................................................18!
2.1! ENSEMBLE PORTE D’ENTREE ET CHASSIS VITRES EN ALUMINIUM DU SAS D’ENTREE .......18!
2.1.1! Description porte deux vantaux ..................................................................................18!
2.1.2! Finition ...................................................................................................................................18!
2.1.3! Assemblage..........................................................................................................................18!
1
CCI de LIBOURNE
CAHIER DES CLAUSES TECHNIQUES PARTICULIERES
Réaménagement de l’entrée Principale
2.1.4! Vitrage ....................................................................................................................................19!
2.1.5! Etanchéité .............................................................................................................................19!
2.1.6! Manœuvre .............................................................................................................................19!
2.1.7! Ferrage ...................................................................................................................................19!
2.1.8! Verrouillage des portes d’accès..................................................................................19!
2.1.9! Châssis fixes vitrés associés à la porte et en imposte .....................................19!
2.1.10! Description.........................................................................................................................20!
2.1.11! Finition .................................................................................................................................20!
2.1.12! Profilés .................................................................................................................................20!
2.1.13! Isolation thermique ........................................................................................................20!
2.1.14! Assemblage........................................................................................................................20!
2.1.15! Vitrage ..................................................................................................................................20!
2.1.16! Localisation........................................................................................................................21!
2.2! ENSEMBLES MENUISERIES ALUMINIUM INTERIEURS ...........................................................21!
2.2.1! Description ...........................................................................................................................21!
2.3! PANNEAU TOLE ....................................................................................................................21!
2.3.1! Description ...........................................................................................................................21!
2.4! ADHESIF VINYLE ....................................................................................................................21!
3! VARIANTES ET OPTIONS .....................................................................................................22!
2
CCI de LIBOURNE
1
1.1
CAHIER DES CLAUSES TECHNIQUES PARTICULIERES
Réaménagement de l’entrée Principale
GENERALITES
CONSISTANCE DES TRAVAUX
Les travaux relatifs au présent lot sont :
–
La fourniture et pose des portes extérieures à vantaux vitrés pour le sas.
–
La fourniture et la pose des menuiseries extérieures en aluminium (paroi
latérale et imposte du sas
–
Les habillages divers en aluminium (bavette, appuis, ébrasement intérieur, pré
cadre, tablette, liaison avec le bardage métallique etc..)
–
Les joints d'étanchéité entre maçonneries et menuiseries
–
La fourniture et la pose des produits verriers d'isolation thermique assurant le
confort thermique d'été et d'hiver et les vitrages anti-effraction.
Les travaux comportent :
–
Les études et dessins avec tous les détails nécessaires à l'exécution des
ouvrages, ainsi que les notes de calculs ayant servi à leur établissement et
notamment, celles concernant les dispositifs adoptés pour satisfaire aux
contraintes découlant des pièces contractuelles en matière de sécurité
incendie, les normes et DTU repris ci-après.
–
La fourniture des calepins de réservations au lot gros œuvre.
–
Le relevé sur place des côtés de tableaux (pour vérification)
–
La fourniture des matériaux nécessaires à l'exécution des ouvrages
–
La fabrication en atelier, le transport à pied œuvre, le stockage dans un local
indépendant
–
La pose des ouvrages avec tous les moyens de fixations adaptées au support,
en acier galvanisé ou inoxydable.
–
La fourniture et la pose des quincailleries portant le label SNFQ sauf
spécification contraire figurant au devis descriptif
–
Les traitements et protections des matériaux imposés par les DTU ou devis
descriptif
–
Le tracé des trous pour scellements
–
La fourniture et pose des joints de calfeutrements et couvre joints entre
maçonnerie et dormant réalisés par mastics préformés selon recommandation
du SNJF
–
La pose des menuiseries métalliques comprenant leur calage d'aplomb, le
réglage et l'ajustage des ouvrants, les scellements et les calfeutrements
3
CCI de LIBOURNE
CAHIER DES CLAUSES TECHNIQUES PARTICULIERES
Réaménagement de l’entrée Principale
–
Le remplacement éventuel des ouvrages défectueux ou détériorés, constatés
soit au cours d'exécution, soit à la réception avec toutes les conséquences qui
en découlent
–
Les nettoyages en cours de travaux avec l'enlèvement des gravats, emballages,
et le nettoyage des ouvrages et vitrerie avant réception
–
La pose, le maintien et la dépose des dispositifs de protection du personnel,
conformes au plan particulier de sécurité et de protection de la santé
–
Tous les habillages nécessaires liés à la mise en œuvre des châssis (couvre
joints, appuis, bavettes, sous face, habillages intérieurs, habillages en tableau
et jonction avec le bardage métallique etc..)
–
La protection des ouvrages par bandes plastiques adhésives et leur enlèvement
à la réception.
4
CCI de LIBOURNE
1.2
CAHIER DES CLAUSES TECHNIQUES PARTICULIERES
Réaménagement de l’entrée Principale
QUALITE DES TRAVAUX
Documents de références en vigueur à la signature des marchés :
Les menuiseries extérieures aluminium doivent être exécutés et mises en œuvre
selon les normes AFNOR, les documents unifiés publiés par le C.S.T.B. (D.T.U.),
les directives communes de l'Union Européenne pour l'agrément technique dans la
construction en matière de fenêtre (U.e.a.tc) et les règles de l'art requises par des
entreprises classées et qualifiées Qualibat dont en particulier à titre non limitatif :
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
NF A 02.011 : Vocabulaire des traitements thermiques et mécaniques.
Aluminium et alliages d’aluminium.
NF A 03.252 : Essais de dureté Brinell.
NF A 50.411 : Produits filés et étirés d’usage courant. Caractéristiques.
NF A 50710 : Profilés de section quelconque filés. Tolérances sur dimensions.
NF A 91.401 : Anodisation (oxydation anodique).
à NF A 91.412 : Mesures et contrôles.
NF A 91.401 : Nomenclature des méthodes d’essai.
NF A 91.402 : Mesure de l’épaisseur. Coupe micrographique.
NF A 91 403 : Mesure de l’épaisseur. Par microscope à coupe optique.
NF A 91.404 : Mesure de l’épaisseur. Mesures électriques (courants de
foucault).
NF A 91.405 : Contrôle de l’isolement. Détermination de la tension de
claquage.
NF A 91.406 : Mesure de la masse. Mesure gravimétrique.
NF A 91.407 : Contrôle du colmatage. Essai d’immersion en solution acétique.
NF A 91.408 : Contrôle du colmatage. Essai à la goutte de violet
d’anthraquinone.
NF A 91.409 : Contrôle du colmatage. Essai à la goutte de colorant.
NF A 91.410 : Contrôle de la continuité. Essai au sulfate de cuivre.
NF A 91 411 : Contrôle de la résistance à la corrosion. Essais d’immersions émersions alternées.
NF A 91.412 : Contrôle de la résistance à la lumière.
NF A 91.450 : Anodisation (oxydation anodique). Propriétés caractéristiques.
NF B 32.500 : Verres de sécurité pour vitrages. Généralités. Terminologie.
NF P 01.001 : Dimensions de constructions. Coordination modulaire. Module
de base.
NF P 01.012 : Règles de sécurité relatives aux dimensions des garde-corps et
rampes d’escaliers.
NF P 01.013 : Essais des garde-corps. Méthodes et critères.
NF P 01.101 : Dimensions de coordination des ouvrages et des éléments de
construction.
NF P 03.001 : Clauses générales applicables aux travaux de bâtiment. Marchés
privés.
NF P 06.001 : Charges d’exploitation des bâtiments.
NF P 08.301 : Essais de choc sur parois verticales des constructions.
Définition des corps de choc. Modalités des essais de choc.
NF P 08.321 : Essais de résistance aux chocs.
NF P 20.301 : Portes de chaufferies et locaux assimilés.
NF P 20.302 : Caractéristiques des fenêtres.
NF P 20 311 : Résistance à l’effraction des blocs portes. Spécifications
techniques.
NF P 20 325 : Performances dans le bâtiment - Présentation des performances
des fenêtres et portes-fenêtres.
NF P 20 401 : Dimensions des châssis et croisées à la française.
NF P 20 501 : Méthodes d’essais des fenêtres.
5
CCI de LIBOURNE
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
CAHIER DES CLAUSES TECHNIQUES PARTICULIERES
Réaménagement de l’entrée Principale
NF P 20.502 : Méthodes d’essais des fenêtres. Essai de perméabilité à l’air (EN
42).
NF P 20.503 : Méthodes d’essais des fenêtres. Essai de résistance au vent (EN
77).
NF P 20.504 : Méthodes d’essais des fenêtres. Présentation du rapport
d’essai.
NF P 20.505 : Méthodes d’essais des fenêtres. Essai d’étanchéité à l’eau sous
pression statique (EN 86).
NF P 20.506 : Méthodes d’essais des fenêtres.
Essais mécaniques (EN 107).
NF P 20 511 : Portes - Mesurage des défauts de planéité générale des vantaux
de portes (EN 24).
NF P 20.512 : Portes. Mesurage des dimensions et des défauts d’équerrage
des vantaux de portes (EN 25)
NF P 20 513 : Méthode d’essais des portes. Comportement aux variations
d’humidité des vantaux de porte placés dans des climats uniformes successifs
(EN 43).
NF P 20 514 : Méthodes d’essais des portes.
Comportement des vantaux de porte placés entre deux climats différents.
NF P 20.515 : Méthodes d’essais des portes.
Essais de choc de corps dur sur les vantaux de portes (EN 85).
NF P 20 516 : Méthode d’essais des portes. Essai de déformation du vantail
dans son plan (EN 108).
NF P 20 517 Méthodes d’essais des portes. Essai de déformation en torsion
des vantaux de portes (EN 129).
NF P 20 518 : Méthodes d’essais de portes. Essai de rigidité des vantaux de
portes par torsion répétée (EN 130).
NF P 20 519 : Portes. Essais d’ébranlement du vantail.
NF P 20 520 : Portes. Mesurage des défauts de planéité locale des vantaux de
portes.
NF P 20 521 : Portes. Essai de cisaillement du plan d’assemblage des alaises
des vantaux de portes.
NF P 20 522 : Portes. Essai d’immersion à l’eau froide de la partie inférieure
du vantail de la porte.
NF P 20 523 : Portes. Essai de tenue aux sollicitations hygrothermiques des
vantaux de portes.
NF P 20 524 : Portes. Essai d’arrachement des vis.
NF P 20 525 : Portes. Essai de résistance au feu.
NF P 20 526 : Portes. Essai de prépeinture.
NF P 20 527 : Méthodes d’essais des portes. Essai de choc de corps mou et
lourd sur les vantaux de portes (EN 162).
NF P 20.551 : Résistance à l’effraction des blocs portes. Méthodes d’essai.
NF P 24.101 : Menuiserie métallique. Terminologie.
NF P 24.202 : Menuiserie métallique en alliage léger. Conditions d’exécution et
de pose.
NF P 24.301 : Spécifications techniques de fenêtres, portes-fenêtres et châssis
fixes métalliques
NF P 24.351 : Menuiserie métallique.
Protection contre la corrosion et préservation des états de surface des fenêtres
et portes-fenêtres métalliques.
NF P 24 500 : Caractéristiques des profilés de fenêtres en PVC extrudé.
NF P 34.301 : Tôles d’acier galvanisées, prélaquées en continu. Spécifications.
NF P 34.411 : Plaques ondulées ou nervurées en aluminium.
NF P 34.501 : Tôles d’acier galvanisées, prélaquées en continu.
6
CCI de LIBOURNE
CAHIER DES CLAUSES TECHNIQUES PARTICULIERES
Réaménagement de l’entrée Principale
TECHNIQUE DES ESSAIS
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
SNFA : Recommandations professionnelles pour la conception, la fabrication et
la mise en œuvre des fenêtres métalliques.
SNFA : Recommandations professionnelles pour la conception et la
coordination des fenêtres métalliques et des vitrages.
SNFA : Règles professionnelles pour la conception des vérandas.
SNFA : Fiches techniques.
–
–
La notice acoustique du projet.
Les exigences du bilan thermique propres à cette opération.
–
–
1.3
NF P 34.601 : Bandes et tôles d’aluminium et NF P 34.602 prélaquées en
continu.
NF P 78.401 : Résistance des vitrages aux projectiles d’armes à feu. Essais de
tir sur vitrage.
NF P 85.301 : Matériaux à base de caoutchouc.
NF P 92.201 : Résistance au feu.
NF S 31.051 : (ISO 140) - mesure de l’indice d’affaiblissement acoustique.
PR P 20.601 : Résistance des châssis aux projectiles d’armes à feu. Essais de
tir et classement.
DTU 32.2 : Travaux de charpente en alliages d’aluminium.
DTU 34.1 : Ouvrages de fermetures pour baies libres - Cahier des clauses
techniques - Cahier des clauses spéciales.
DTU 36.1/37.1 : Choix des fenêtres en fonction de leur exposition.
DTU 37.1 : Menuiserie métallique.
DTU 39 : Travaux de miroiterie-vitrerie.
DTU 60.11 : (Partie II). Installations d’évacuations des eaux pluviales.
DTU P 86 201 : Panneaux de façades menuisés : prescriptions applicables aux
panneaux utilisés en territoire métropolitain.
Règles AL : Conception et calcul des charpentes en aluminium.
Règles CM 66 : Règles pour le calcul des constructions et l’exécution des
constructions métalliques.
Règles NV 65 : Effet du vent sur les constructions.
Règles N 84 : Action de la neige sur les constructions.
Règles Th.BV : Règles de calcul du coefficient de besoins de chauffage des
logements.
Règles Th.C : Règles de calcul du coefficient de performance thermique globale
des logements
Règles Th.G : Règle de calcul du coefficient GV des bâtiments d’habitation et
du coefficient G1 des bâtiments autres que d’habitation.
Règles Th.K 77 : Règles de calculs des caractéristiques thermiques utiles des
parois de construction.
CSTB : Conditions générales d’emploi et de mise en œuvre des vitrages
isolants.
DESSINS D'EXECUTION
L'entrepreneur du présent lot devra établir les détails nécessaires à l'exécution de
ses ouvrages selon le processus mis au point par les pièces écrites du dossier
commun. Ces plans seront soumis à l'agrément de la maîtrise d’œuvre (MOE), et
fournis également aux lots gros œuvre et façades, et seront conformes aux plans
repérés de la MOE, joints au présent dossier.
Aucune mise au point de la MOE et des entreprises précitées ne pourront donner
lieu à un supplément de prix, à moins qu'il ne s'agisse de modifications de
programme.
7
CCI de LIBOURNE
CAHIER DES CLAUSES TECHNIQUES PARTICULIERES
Réaménagement de l’entrée Principale
Les côtes et sections fournies dans le présent CCTP sont données à titre indicatif
et devront être vérifiées par l'entreprise sur site à l'exécution et en fonction des
profils proposés.
1.4
PROTECTION DES MENUISERIES
Tous les ouvrages du présent lot seront efficacement protégés au cours de la pose
et durant les travaux des autres corps d'état. Cette protection pourra être réalisée
par vernis pelable ou bandes plastiques adhésives.
A proscrire, le contact avec enduits plâtre et ciment ainsi que les autres métaux
non traités, cuivre, bronze, acier. Les raidisseurs en acier seront traités par
galvanisation à chaud.
1.5
1.5.1
SYSTEME ET PROFILS ALUMINIUM
Profilés
Les profilés seront en alliage d'aluminium alliage 6060 Etat T 5, et les conditions
de filage seront conformes à la norme NF A 5O.71O.
Ils seront obtenus par extrusion, dressés et trempées à 1 sortie de la presse.
Les tôles pliées seront en alliage 5005 écroui 1/4 dur, sauf mentions particulières,
les tôles utilisées seront des tôles lisses.
Les pièces moulées non visibles seront en alliage entectique AS 13.
Les pièces moulées visibles seront en alliage à traitement thermique SA 2 GT.
Tous les profilés des châssis seront livrés thermolaqués couleur au choix de
l’architecte.
Les traitements seront faits avant assemblage.
L'ensemble devra présenter une parfaite homogénéité d'aspect, les différents
éléments ayant une totale uniformité de teinte.
1.5.2
Anodisation
Les propriétés caractéristiques de la couche d’oxyde seront définies par la norme
NF A 91.450.
L’oxydation anodique sera garantie par le label de qualité européenne E.W.A.A.
(European Wrought Aluminium Association). l’Anodisation sera de classe 15 ou 20
microns suivant l’exposition atmosphérique. Le colmatage devra être parfait pour
répondre aux exigences des normes de contrôle NF A 91.407, NF A 91.408 et NF A
91.409.
1.5.3
Laquage
Les profilés seront laqués avec une poudre polyester selon les spécifications et la
technique d'essais définis par les normes NF P 34.6O1 et NF P 34.6O2.
8
CCI de LIBOURNE
CAHIER DES CLAUSES TECHNIQUES PARTICULIERES
Réaménagement de l’entrée Principale
L'épaisseur de poudre déposée devra couvrir toute la surface de la pièce traitée et
être suffisante pour obtenir, après cuisson, une épaisseur supérieure à 6O microns
(7O microns pour les teintes blanches).
La teinte devra être choisie dans la gamme Alliance Polydrox sous label
QUALICOAT.
1.5.4
Assemblage
Les profilés seront assemblés suivant deux principes :
-
-
en coupe d'onglet, au moyen d'équerre en alliage d'aluminium. La fixation
invisible pourra se faire par goupillage ou vissage (selon la section du profilé)
et par sertissage.
en coupe droite, au moyen de raccord T en alliage d'aluminium. La fixation
invisible pourra se faire par goupillage ou vissage (selon la section du profilé).
Ces deux procédés assureront un auto-serrage lors de l'assemblage. Une colle bicomposante injecté sous pression par un trou de 5 mm permettra un collage des
angles renforcera l'assemblage et étanchera les coupes.
1.5.5
Remarques importantes sur la qualité des profils et des assemblages pour les profils
Les augmentations des sections de profil, afin de respecter les règles de calcul, ne
pourront donner lieu à une modification du forfait.
Les éléments protégés en atelier par cataphorèse, électrozingage et par laquage
spécial ne devront pas être soudés in situ. Leurs assemblages se feront
uniquement par boulons, écrous et vis indescellables et inoxydables
Les assemblages soudés et mécaniques d'atelier avant laquage seront réalisés
avec le plus grand soin pour résister aux efforts prévisibles et essais mécaniques
normalisés. Les balèvres de soudure seront éliminées. Les soudures électriques ne
devront pas comporter de surépaisseur et seront sablées et poncées très
soigneusement.
1.5.6
Eléments à transmettre au contrôleur technique et/ou Maitre d’ouvrage
L’entreprise transmettra obligatoirement les éléments suivants, à titre non
limitatif :
-
Avis technique + certificat de suivi et marquage en cours de validité y compris
pour le procédé de teinte.
Détails de fixation et d’étanchéité
Certificat AEV
Les caractéristiques mécaniques des profilés et note de calcul justificative.
9
CCI de LIBOURNE
1.6
CAHIER DES CLAUSES TECHNIQUES PARTICULIERES
Réaménagement de l’entrée Principale
ISOLATION THERMIQUE POUR LES PROFILS A RUPTURE DE PONT THERMIQUE (RPT)
Dans les systèmes aluminium, chaque profilé sera conçu de 2 matériaux, le profilé
en aluminium composé de 2 parties (intérieure et extérieure) remplira les fonctions
de rigidité et d'esthétique. Un matériau spécial à base de polyamide servira de
liant et d'isolant assurant un barrage thermique.
Coefficient K de la menuiserie vitrée d'un double vitrage selon calcul des
coefficients de déperdition G1 et nouvelle réglementation thermique.
1.7
VITRAGE
Vitrages isolants constitués par deux verres séparés par un vide d'argon de 12 mm
minimum. L'intercalaire entre les glaces sera en métal ductile et contiendra un
déshydratant avec joint plastique d'étanchéité cadre métallique sertisseur. Ces
vitrages proviendront d'usines bénéficiant du label A.V.I.Q. Les vitrages
posséderont le label Cekal.
Ces verres seront clairs d'une manière générale. Les vitrages disposés devant une
paroi opaque seront obligatoirement trempés.
Les parois vitrées en allège à moins de 1 m au-dessus du sol recevant un vitrage
isolant avec 1 ou 2 faces verre feuilleté 44/2.
Les parois vitrées des portes recevant un vitrage isolant avec 2 faces feuilletées
44/2.
Les vitrages seront maintenus par parecloses aluminium à clipsage par clips en
plastique. Ils seront de label CEKAL.
Des joints en EPDM (Ethylène - Propylène - Diène - Monomère) sur une double
périphérie, réaliseront l'étanchéité entre le cadre ouvrant et le vitrage.
-
-
Périphérie extérieure : par joint en EPDM. L'utilisation d'un ciseau à joint
spécial permettra d'obtenir la continuité de la lèvre extérieure du joint dans les
angles.
Périphérie intérieure : par joint clé en EPDM. Le positionnement de ce joint
surviendra en dernière opération. Ce principe assurera une compression du
joint extérieur sur le vitrage renforçant ainsi la ceinture d'étanchéité.
L'éventail de parecloses et de joints différents permettra la mise en place de
volumes de 4 à 32 mm d'épaisseur sur les profilés de 5O et 55 mm de largeur, des
volumes de 4 à 42 mm d'épaisseur sur les profilés de 60 mm de largeur.
Sur ce projet : les vitrages seront en double vitrage isolant feuilleté, les exigences
particulières sont :
- Les vitrages des volumes et châssis isolés seront de type double vitrage
faiblement émissif, les caractéristiques principales des doubles vitrages sont:
!
vitrage de sécurité à constituants intérieurs et extérieurs feuilletés, de
forme minimale 44.2/16 argon/44.2, ou ensemble techniquement
équivalent,
Faiblement émissif avec double vitrage à isolation thermique renforcée,
coefficient Ug = 1,1 W/(m!.K).
En option : vitrage anti effraction sur les faces extérieures du sas
10
CCI de LIBOURNE
1.8
CAHIER DES CLAUSES TECHNIQUES PARTICULIERES
Réaménagement de l’entrée Principale
ETANCHEITE
Elle sera réalisée suivant le type de châssis, soit par simple, double ou triple joints
de battement en EPDM ou en PVC sur les périphéries ouvrant et dormant, soit par
double brosses avec âme plastique, filantes sur les profilés d'ouvrants.
Des angles moulés ou des cavaliers spéciaux assureront une continuité de
l'étanchéité dans les angles.
La récupération et l'évacuation contrôlées des eaux de pluie et de condensation
seront prévues par l'intermédiaire d'une pièce d'appui.
L'acheminement de l'eau par les vis de fixation du cadre dormant sera empêché
par l'emploi de rondelles plastique.
1.9
BATIS DORMANT
Cadres dormants en profilés tubulaires ou semi-tubulaires aluminium constituant
un cadre rigide avec assemblages d’angles réalisés par des équerres placées à
l’intérieur des profils.
La traverse d’appui comportera les gorges et trous d’écoulement nécessaires à
l’évacuation des eaux d’infiltration (article 4.4. NF P 24 301). Elle sera conçue
avec profil monobloc.
Dans le cas de parties fixes, le dormant ci-dessus formera bâti des vitrages.
Il sera prévu dans ces dormants, les feuillures et parcloses nécessaires à la mise
en place des vitrages.
Ces feuillures seront du type auto-drainantes dites «feuillures sèches » et
comporteront tous systèmes de recueil des eaux de condensation et de rejet vers
l’extérieur.
Ces profilés devront assurer le rattrapage des tolérances du gros-œuvre.
Les cadres dormants comporteront des tapées permettant de reprendre
l’épaisseur du doublage isolant. Ces tapées seront réalisées de manière à ne
former qu’un seul élément avec le cadre dormant.
1.10 OUVRANTS
Cadres ouvrants en profilés tubulaires constituant pour chaque vantail, un cadre
continu et rigide assemblés par équerres d’angles.
Etanchéité réalisée par double battement avec chambre de détente de faible
section complétée par joints périphériques souples tubulaires à écrasement,
traverse basse avec jet d’eau.
Feuillure avec parcloses clipsées intérieures dito ci-avant.
Traverse basse avec jet d’eau.
11
CCI de LIBOURNE
CAHIER DES CLAUSES TECHNIQUES PARTICULIERES
Réaménagement de l’entrée Principale
1.10.1 Portes 2 vantaux
Cadre dormant en profilés tubulaires assemblages formant cadre rigide avec
équerres d’angle placées à l’intérieur des profils.
Cadre ouvrant en profilés tubulaires – étanchéité réalisée par double battement
avec chambre de détente de forte section complétée par joints périphériques
souples tubulaires à écrasement.
Feuillures et parcloses.
Joint d’étanchéité au sol par profils plastique remplaçables.
Etanchéité verticale par battement.
3 ou 4 paumelles par vantail.
Les portes donnant des circulations vers l’extérieur comporteront
"
"
"
"
"
Ferme-porte sur les 2 vantaux
Un sélecteur de fermeture
Béquille double sans serrure
Bouton moleté
Vitrage isolant avec 2 faces verre feuilleté 44/2.
1.11 QUALITES DES QUINCAILLERIES ET DISPOSITIFS DE FIXATION
Les articles de quincailleries seront en aluminium sous gaine plastifiée, avec
échantillonnage de couleur complet soumis à l'Architecte pour choix en ce qui
concerne les poignées et ensembles béquilles.
Les quincailleries des ouvrants seront de marque connue de 1ère qualité, réglables
facilement. Elles seront échantillonnés et approuvés par la MOE., pour les
accessoires, elle devra offrir un état de surface soigné et une esthétique soulignée.
Elles seront dans les locaux accessibles aux occupants posées de façon à pouvoir
être manœuvrées par des handicapés en fauteuil roulant.
En acier zingué, pour les accessoires subissant des efforts importants et
généralement situés en feuillure.
La quincaillerie sera spécialement étudiée pour répondre à chaque critère
technique (dimensions, poids, étanchéité, impératifs divers....).
La visserie sera en acier inoxydable.
12
CCI de LIBOURNE
CAHIER DES CLAUSES TECHNIQUES PARTICULIERES
Réaménagement de l’entrée Principale
1.12 TYPE DE POSE HABILLAGE - FINITIONS
1.12.1 Préambule
1 type de pose pour les menuiseries extérieures seront à mettre en œuvre sur cette
opération
-
En applique
La mise en place des menuiseries dans le gros œuvre, les fixations, tolérances et
calfeutrements seront définis par le DTU (Document Technique et Unifié) n° 37.1.
Elle sera facilitée également par l'utilisation de cales de réglage assurant un
positionnement précis du cadre aluminium (réglage jusqu'à 11 mm de chaque
côté).
La finition sera réalisée par couvre-joints en aluminium de différentes formes et
sections adaptables sur le cadre dormant.
1.12.2 Généralités sur les exigences liées à la pose des menuiseries
La mise en place des ouvrages devra être prévue de telle façon qu’elle s’adapte
parfaitement aux diverses configurations du chantier.
L’étanchéité entre menuiserie et maçonnerie sera assurée par fond de joint et
mastic à la pompe.
Les matériaux utilisés ne devront pas contenir de composants agressifs; ils seront
compatibles avec les profilés aluminium.
En particulier, le mastic sera du type élastomère, à base de silicone, et justifiera
du classement « première catégorie » selon le label SNJF.
Son adhérence sur l’aluminium utilisé pourra être prouvée par un certificat
d’essais (rupture cohésive).
Tous les raccordements seront exécutés suivant les conditions générales de mise
en œuvre des fenêtres métalliques faisant l’objet d’un avis technique.
La fixation des éléments menuisés devra être réalisée de façon que les
mouvements du bâtiment et ceux des menuiseries métalliques puissent être
absorbés sans transmettre de contraintes aux constructions en aluminium.
Il sera prévu un jeu suffisant entre les châssis et le gros œuvre, pour les cas de
pose en feuillure ou entre tableau.
La fixation sera réalisée au moyen de pattes d’ancrage solidaires de la menuiserie,
scellées dans le gros œuvre ou bien vissées dans le mur à l’aide de douilles.
On pourra aussi envisager une fixation directe entre menuiserie et gros œuvre par
vis plus douilles.
13
CCI de LIBOURNE
CAHIER DES CLAUSES TECHNIQUES PARTICULIERES
Réaménagement de l’entrée Principale
L’écart entre deux fixations ne devra pas dépasser 70 cm. Aucune fixation ou
calage ne devra se faire à moins de 20 cm d’un angle ou d’un point de jonction de
traverse ou de meneau.
Les éléments de fixation tels que vis et boulons devront être en acier inoxydable.
Les autres matériaux de fixation seront galvanisés.
1.12.3 Exigences liées à l’opération :
Dépose du sas existant à la charge de l’entreprise selon phasage partie intérieure
et extérieure
1.13 ESSAIS
Les châssis auront fait l'objet d'essais mécaniques et physiques au CER.F.F.
(Centre d'Essais et de Recherches des Façades, Fenêtres et Cloisons). Ces essais
auront été sélectionnés par des procès-verbaux délivrés par le CEBTP.
Les essais seront effectués suivant les normes NF P 2O.3O2 et NF P 2O.5O1.
Des essais mécaniques et physiques seront également réalisés sur banc d'essai
étalonné par le CEBTP.
1.14 SERRURE ET CLES
L'entrepreneur aura pris au cours du chantier, toutes les dispositions utiles pour
assurer aux autres corps d'état l'accès aux locaux, en équipant chaque porte
pendant la durée des travaux, d'un canon provisoire, dont une clé sera remise à la
MOE.
Les poignées et ensembles béquilles seront fournis et posés en fin de travaux
suivant planning détaillé.
L’organigramme des clés sera établi par le lot menuiseries bois auquel le présent
lot devra fournir toutes les informations nécessaires.
1.15 VENTILATION
NC
1.16 FERMETURE PROVISOIRE DU BATIMENT
Avant la pose des paroi définitives, et selon phasage d’intervention, fourniture et
pose d'ensembles menuisés provisoires sur l’accès du bâtiment avec serrure
efficace, et fourniture de clés à la MOE.
1.17 ENTRETIEN
Après la réception et durant l'année de garantie, l'entrepreneur assurera le bon
fonctionnement de ses ouvrages en ce qui concerne les jeux et réglages qui
seraient nécessaires. Le remplacement des ouvrages défectueux sera également à
la charge de la présente entreprise.
14
CCI de LIBOURNE
CAHIER DES CLAUSES TECHNIQUES PARTICULIERES
Réaménagement de l’entrée Principale
1.18 EXPLOITATION DE PLANS ET DETAILS
En cas de contradictions entre les plans, les détails et plans au 1/50ème et 1/20ème
priment sur les plans au 1/100ème, de même les détails 1/20ème priment sur les
plans au 1/50ème.
Par ailleurs pour ce qui concerne les ouvrages de serrurerie et de menuiserie posés
en tableau existant, les côtes indiquées sur les plans et le CCTP sont indicatives,
elles seront à vérifier en fonction des variations dimensionnelles des baies ; et
seront à confirmer par les Plans de détail des ouvrages de l'entreprise.
15
CCI de LIBOURNE
CAHIER DES CLAUSES TECHNIQUES PARTICULIERES
Réaménagement de l’entrée Principale
1.19 CARACTERISTIQUES DE L’OPERATION
1.19.1 Perméabilité à l’air
Elle sera au minimum de classe A*2 au sens de la norme NF P 20 302.
1.19.2 Etanchéité à l’eau
Elle sera au minimum de classe E*5 pour tous les niveaux au sens de la norme NF P 20
302 et devra tenir compte des exigences dues aux vitrages isolants.
1.19.3 Résistance à l’eau
Elle sera au minimum de classe V*A2 pour tous les niveaux au sens de la norme NF P
20 302. En matière de courbure, les prescriptions de l'avis technique des vitrages
isolants utilisés devront être respectés.
1.19.4 Pressions conventionnelles
Selon dernière norme parue.
Il est rappelé que selon la norme NF P 20 501
fenêtres :
la pression en Pa à appliquer aux
pour essai de déformation est 500 Pa
pour essai de pression brusque 900 Pa
1.19.5 Remarque importante
L'entrepreneur titulaire du présent lot ayant à sa charge la fourniture d'ensembles
pouvant incorporer, le cas échéant, un châssis, un store, un coffre de store, une
imposte etc. l'étanchéité à l'eau et la perméabilité à l'air définies ci-avant s'entendent
pour l'ensemble à charge du présent lot et pour sa liaison avec les ouvrages des autres
corps d'état.
1.19.6 Isolation thermique
Tous isolements complémentaires ou toute amélioration des isolements prévus dans le
cours du présent document devront être prévus à la charge du présent lot.
La continuité de l'isolation devra être assurée par les soins de la présente entreprise :
"
"
entre les différents éléments objet de ses prestations,
entre ses propres ouvrages et les éléments contigus.
16
CCI de LIBOURNE
CAHIER DES CLAUSES TECHNIQUES PARTICULIERES
Réaménagement de l’entrée Principale
1.20 TOLERANCES DIMENSIONNELLES
Les tolérances suivantes ont été fixées au lot gros-oeuvre.
"
Eléments de gros-œuvre
en hauteur : + ou - 5 mm sur les hauteurs d'étage
en longueur : + ou - 1,5 cm sur la longueur totale du bâtiment
+ ou - 5 mm entre les axes (trames des baies des façades et refends non cumulables).
"
Tolérances d'équerrages
Différences inférieures à 5 mm entre les deux diagonales d'une même ouverture,
Différences inférieures à 2 mm entre les côtés opposés d'une même ouverture
"
Verticalité
+ ou - 1 cm sur la hauteur du bâtiment.
L'entreprise du présent lot devra prévoir les éléments de rattrapage nécessaires pour adapter
ses ouvrages aux tolérances ci-dessus.
1.21 CONFORMITE DE L’OFFRE DE L’ENTREPRISE, LE MEMOIRE TECHNIQUE
La présente entreprise devra prendre en compte dans son offre la mise en œuvre
de matériaux de caractéristiques techniques répondant au minimum aux exigences
des prescriptions ci-après.
Dans le cadre de son offre, elle remettra un mémoire technique.
Mémoire technique justifiant les dispositions que le concurrent se propose
d'adopter pour l'exécution des travaux :
- Les avis techniques et documentations techniques d’application des produits et
matériels proposés
- les moyens humains et le mode opératoire dédiés à cette opération
- des indications concernant les procédés et moyens d'exécution dédiés à cette
opération,
Il est rappelé aux candidats que ce mémoire servira à apprécier son offre.
S’agissant de critère d’attribution, le candidat qui ne fournira pas l’ensemble des
pièces constituant le mémoire technique court le risque de voir sa note portant sur
la valeur technique minorée.
17
CCI de LIBOURNE
2
CAHIER DES CLAUSES TECHNIQUES PARTICULIERES
Réaménagement de l’entrée Principale
DESCRIPTIONS DES OUVRAGES
2.1
ENSEMBLE PORTE D’ENTREE ET CHASSIS VITRES EN ALUMINIUM DU SAS D’ENTREE
Ensembles menuisés en profils aluminium prélaqué à rupture de ponts thermiques
équipés d’un vitrage de sécurité 44/2 –16argon – 44/2 minimum.
Portes ouvrant à la française.
2.1.1
Description porte deux vantaux
- Réalisation d’ensemble vitré à ossature en aluminium pour les portes du sas.
-
Réalisation d’ensembles en aluminium renforcé anti-vandalisme pour les portes
d’entrées d’accès principal. Comprenant une traverse intermédiaire
Incorporation d’une façade boite aux lettres sur la porte extérieure.
Ces ensembles devront obtenir la classe 3 sans ajout de plaques ou de profilés à
l’intérieur des tubulures.
Les portes devront être mises en œuvre conformément aux certificats du CEBTP.
La tôle aluminium ne devra pas être inférieure à 8 mm d’épaisseur.
2.1.2
Finition
Laquage garanti par le label QUALICOAT.
Teinte au choix de l’architecte
2.1.3
Assemblage
Les profilés tubulaires en aluminium, dormants et ouvrants, profondeur 58 mm,
devront être assemblés en coupe d’onglet aux moyens d’équerres en alliage
d’aluminium.
La fixation pourra se faire par goupillage ou vissage dans les cadres dormants et
ouvrants.
Les profilés de traverses inférieures et intermédiaires devront être assemblés en
coupe droite au moyen de raccords T en alliage d’aluminium.
Ces systèmes assureront ainsi un auto-serrage avec dans chaque solution, un
collage qui renforcera l’assemblage et étanchera les coupes.
Une soudure aux angles peut être envisagée.
18
CCI de LIBOURNE
2.1.4
CAHIER DES CLAUSES TECHNIQUES PARTICULIERES
Réaménagement de l’entrée Principale
Vitrage
Les vitrages devront être maintenus par parecloses à emboîtement, assurant un
montage sous pression et évitant à la pareclose de sortir de son logement en cas
d’impacts.
Des joints en EPDM réaliseront l’étanchéité entre les cadres ouvrants et les
vitrages.
Double vitrage feuilleté isolant 44.2/16 argon/44.2
2.1.5
Etanchéité
Entre dormant et ouvrants par deux joints en EPDM qui viendront en écrasement
lors du verrouillage.
En seuil, sous les ouvrants, par une brosse en polypropylène, au sol par un profilé
en aluminium.
2.1.6
Manœuvre
Côtés extérieur et intérieur, sur chaque vantail, par poignées type « bâton de
maréchal » droites
2.1.7
Ferrage
Par paumelles en aluminium à 3 bras équipés de douilles de réglage asymétriques,
montées en applique sur les profilés, fixations spéciales invisibles par visserie
inoxydable et contreplaques en aluminium.
Système démontable pour échant éventuel.
Charge admise par vantail : jusqu’à 200 kg.
Position de l’axe de rotation par rapport au flanc du châssis : 22 mm.
2.1.8
Verrouillage des portes d’accès
Condamnation par serrure 5 points de super sûreté à canon européen pour les
portes à profil renforcée anti-vandal
Le vantail semi-fixe sera condamné par crémone à paneton avec manœuvre par
tringle.
2.1.9
Châssis fixes vitrés associés à la porte et en imposte
Les portes sont assemblées dans un ensemble double vitrage, faces extérieures
feuilletées.
19
CCI de LIBOURNE
CAHIER DES CLAUSES TECHNIQUES PARTICULIERES
Réaménagement de l’entrée Principale
2.1.10 Description
Réalisation de menuiseries en aluminium fixe, sous avis technique N° 6/94-921,
mettant en œuvre les profilés à rupture de pont thermique.
2.1.11 Finition
Laquage garanti par le label QUALICOAT. Teinte au choix de l’architecte.
2.1.12 Profilés
Les profilés devront être réalisés en alliage d’aluminium 6060 T5 extrudés selon la
norme NF- A50 710 ou DIN 17 615.
2.1.13 Isolation thermique
Les profilés en aluminium composés de deux coquilles devront être reliées entre
elles par une barrière isolante à base de polyamide (PA 6.6.). La forme de ces
barrières parfaitement à fleur avec les profilés, ne devra pas permettre la rétention
des eaux d’infiltration.
2.1.14 Assemblage
Les profilés tubulaires, profondeur 56 mm, devront être assemblés en coupes
d’onglets au moyen d’équerres réalisées à partir de profilés filés et débités en
alliage d’aluminium, épousant la forme des tubulures.
La fixation devra se faire par sertissage, assurant ainsi un auto-serrage des coupes
; un collage, réalisé à l’aide d’une colle bi-composant, renforcera l’assemblage et
étanchera les angles.
Compte tenu de l’importance de l’aile, il devra être prévu des stabilisateurs en
aluminium d’une hauteur minimale de 25 mm, empêchant son déversement au
sertissage.
Dans le cas de châssis composés, l’assemblage des traverses et montants sera
réalisé en coupe droite à l’aide de raccords T équipés d’un système antidéversement des ailes, ainsi que d’embouts d’étanchéité. En aucun cas, les
traverses ne devront venir en surépaisseur du montant.
2.1.15 Vitrage
Les vitrages devront être maintenus par parecloses à emboîter assurant un
montage sous pression.
Ces parecloses seront positionnées sur la partie extérieure de l’ouvrant.
Des joints en EPDM réaliseront l’étanchéité entre le profilé et le vitrage.
Le calage devra respecter les DTU en vigueur, et permettre une aération des
feuillures.
Qualité des vitrages à faible émissivité suivant description ci-avant.
Capotage des trumeaux en tôle d’aluminium laqué 15/10éme
20
CCI de LIBOURNE
CAHIER DES CLAUSES TECHNIQUES PARTICULIERES
Réaménagement de l’entrée Principale
2.1.16 Localisation
Suivants plans Architecte et plans de façades
Ensembles menuisés en profils d’aluminium prélaqué, à rupture de pont
thermique, équipés de vitrages isolants faiblement émissifs.
-
2.2
2.2.1
Pour les parties fixe et en imposte du sas
ENSEMBLES MENUISERIES ALUMINIUM INTERIEURS
Description
Châssis vitrée aluminium intérieur opale
Hauteur: 80 cm environ
Finition : laquée gamme RAL au choix.
Vitrage
Simple vitrage opale 33/2 sous PV garde corps ou autre épaisseur respectant le
DTU 39.
Localisation : positionné en imposte du intérieur au sas (entre le sas et le hall
d’accueil) à l’alignement de la façade
2.3
2.3.1
PANNEAU TOLE
Description
Mise en place d’un panneau tolé laqué faisant office de plafond non démontable au
droit de la partie intérieure du sas
Toute sujétions de cornière et de fixation aux parois vitrées
Finition d’angle alu avec les parois vitrées et l’imposte opale
2.4
ADHESIF VINYLE
Mise en place d’adhésif vinyle sur l’ensemble des portes doubles vantaux selon
logo de la chambre de commerce et industrie
Localisation :
Suivant plans Architecte
21
CCI de LIBOURNE
3
CAHIER DES CLAUSES TECHNIQUES PARTICULIERES
Réaménagement de l’entrée Principale
VARIANTES ET OPTIONS
Variantes architecturales : les variantes architecturales présentées à l’initiative de
l’entrepreneur sont recevable.
Ils devront les chiffrer indépendamment de l’offre de base décrite dans le CCTP.
Variantes et options dites obligatoires : L’entrepreneur doit obligatoirement les
chiffrer telles que décrites dans le CCTP.
Rappel :
Il est précisé à la présente entreprise qu’un mémoire technique, regroupant
les principaux matériaux prévus dans son offre, devra être fourni en
complément de celle-ci afin de juger de sa concordance avec le présent
descriptif comme précisé ci-dessus dans les prescriptions générales.
22
