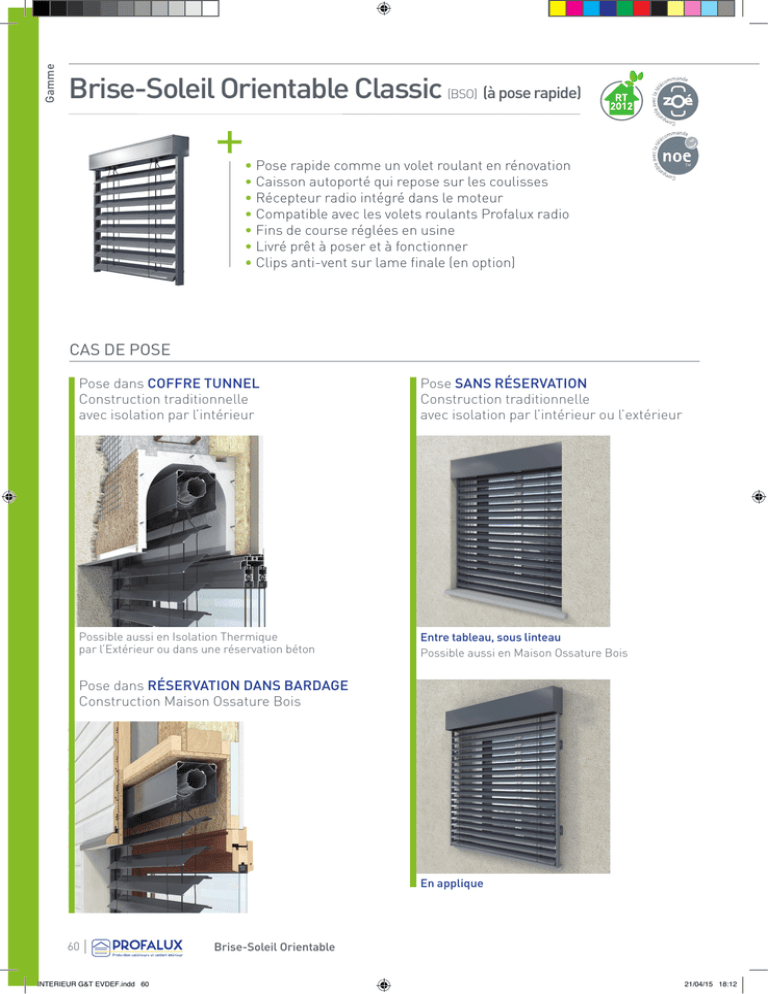

Brise-Soleil Orientable Classic (BSO) (à pose rapide)

Gamme
Brise-Soleil Orientable Classic (BSO) (à pose rapide)
• Pose rapide comme un volet roulant en rénovation
• Caisson autoporté qui repose sur les coulisses
• Récepteur radio intégré dans le moteur
• Compatible avec les volets roulants Profalux radio
• Fins de course réglées en usine
• Livré prêt à poser et à fonctionner
• Clips anti-vent sur lame finale (en option)
CAS DE POSE
Pose dans COFFRE TUNNEL
Construction traditionnelle
avec isolation par l’intérieur
Pose SANS RÉSERVATION
Construction traditionnelle
avec isolation par l’intérieur ou l’extérieur
Possible aussi en Isolation Thermique
par l’Extérieur ou dans une réservation béton
Entre tableau, sous linteau
Possible aussi en Maison Ossature Bois
Pose dans RÉSERVATION DANS BARDAGE
Construction Maison Ossature Bois
En applique
60
INTERIEUR G&T EVDEF.indd 60
Brise-Soleil Orientable
21/04/15 18:12
Hauteur d’encombrement HE
Poids : 2,7 kg/m2
Δ R = 0.08
90 ou 70
Limites mini maxi
H
H
L
L*
PX90Z
PX70Z
Lames
500 mm
Caisson compris mini
3 950 mm
Caisson compris maxi
550 mm
Dos de coulisses mini
4 000 mm
Dos de coulisses maxi
9 m2
Surface maxi 1 BSO
130 mm 120 mm
Réservation Profondeur
155 à
Réservation en profondeur 160 à
185 mm 185 mm
avec lambrequin
*Pour les largeurs supérieures à 3 600 mm, le BSO Classic
a des particularités de pose. Le produit n'est plus autoporté,
il est nécessaire de prévoir une reprise de fixation au linteau
en partie centrale.
Nombre d’équerres
pour fixation de face
NOTA : Elle comprend le caisson, les lames empilées et la lame finale.
hauteur
caisson compris
jusqu’à
PX90Z
PX70Z
799
1 199
1 599
1 799
1 999
2 199
2 399
2 599
2 799
3 199
3 799
3 950
170
190
210
220
230
240
250
260
270
290
320
330
170
200
230
240
250
270
280
290
310
330
370
380
Un
effet jour facilement neutralisé
En partie haute, on constate que lorsqu’il n’y
a pas la place pour une lame supplémentaire
sous le caisson, il y a un jour, parfois visible,
qui peut aller jusqu’à 89 mm. Dans ce cas,
nous préconisons l’ajout d’un lambrequin.
En cas de pose dans une réservation
existante, le jour ne sera pas visible.
Coulisse C 20
C 20
20
ames
L
PX90Z/
PX70Z
Brise-Soleil Orientable classic
Caractéristiques techniques
40
Coupes
Hauteur
caisson compris
Nombre d’équerres
par coulisse
< 1 800 mm
< 3 000 mm
< = 3 950 mm
2
3
4
Coupe pose dans réservation
et cotes à prendre
Coupe pose en tableau
et cotes à prendre
Coupe pose en tableau
avec lambrequin LB1
En pose dans réservation, prévoir
10 mm de jeu en plus de la Hauteur
Caisson Compris de fabrication.
En pose en tableau, déduire 5 mm de
la cote HSL pour déterminer la hauteur
caisson compris de fabrication.
En pose en tableau, avec lambrequin
LB1, déduire 20 mm de la cote HSL pour
déterminer la hauteur caisson compris
de fabrication.
Coloris sans plus value
Beige
Beige clair
B03
B09
RAL 1 007*
Jaune chrome
RAL 3 003
Rouge rubis
RAL 5002*
RAL 5009*
Bleu azur
B14
RAL 3011*
Rouge purpurin
RAL 3013*
Terracotta
B04
Bleu d’outre-mer
B20
RAL 5014*
Gris bleu pâle
RAL 6005*
Vert mousse
Gris anthracite
B11
B18
11
RAL 7016
12
213
B12
RAL 7035*
Gris clair
B19
Aluminium
naturel**
B07
Gris poussière
RAL 7037
RAL 7038*
Gris
B05
Gris
03***
RAL 7048
Bronze
RAL 8019
Marron
RAL 9003*
Blanc
78
B16
RAL 9016
Blanc
06
B01
RAL 9007
Gris
87
Vue de dessus pose en tableau
Vue de dessus pose en tableau,
pose de face sur équerres
Vue de dessus pose en façade,
pose de face sur équerres
En pose en tableau, déduire 10 mm
de la cote la plus courte des trois
mesures en haut, au milieu et en
bas pour déterminer la largeur dos
de coulisses de fabrication.
En pose en façade, rajouter 100 mm
de la cote la plus courte des trois
mesures en haut, au milieu et en
bas pour déterminer la largeur dos
de coulisses de fabrication.
RAL 9010*
Blanc écru
02
Aluminium
ancien
B28***
05
Coloris avec plus value
RAL 1 000*
Beige vert
B13
RAL 5013
Bleu colbalt
B31
RAL 5018*
Turquoise
B22
En pose en tableau, prendre la plus
courte des trois mesures en haut,
au milieu et en bas pour déterminer
la largeur dos de coulisses de fabrication.
RAL 5019
Bleu capri
B32
BSO dans Coffralux
RAL 5020
Bleu océan
B33
RAL 5021
Bleu d’eau
B34
RAL 6021
Vert pâle
B26
RAL 7011
Gris acier
Section 26 Section 28 Section 30
B35
Crème
RAL 7022
Gris terre d’ombre
B36
RAL 9005
Noir foncé
B39
NOIR 2100
Sablé
B42***
B24**
* Approchant signifie qu’une différence de coloris est visible.
Seul le coloris du nuancier fait foi.
** Pour tablier uniquement.
*** Uniquement tablier PX90Z.
Code B ; référence à indiquer sur le bon de commande.
Coupe pose dans la réservation
existante et réservation nécessaires
Réservation mini :
PX90Z = 130 mm
PX70Z = 120 mm
H Caisson compris jusqu’à
2 059
2 699
2 699
H sous Coffre jusqu’à
1 830
2 438
2 438
Marquage
Marquage CE, classe 3
