Générateurs Electriques Solaires

2012-INDA
L’énergie
nomade

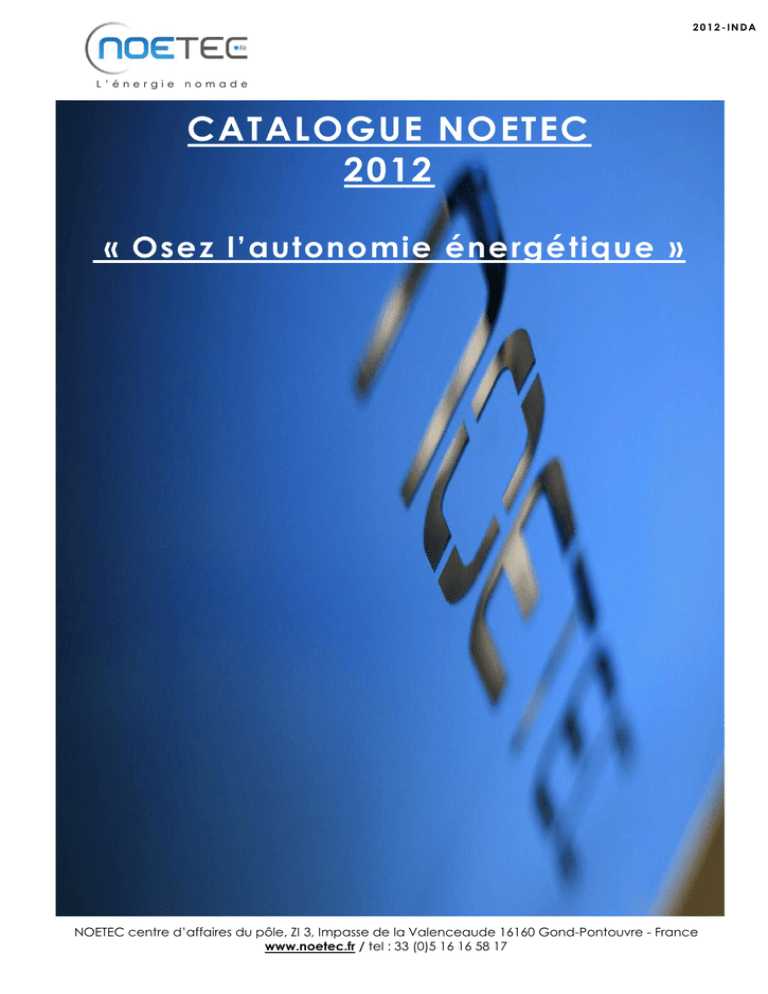

CATALOGUE NOETEC
2012
« Osez l’autonomie énergétique »
NOETEC centre d’affaires du pôle, ZI 3, Impasse de la Valenceaude 16160 Gond-Pontouvre - France
www.noetec.fr / tel : 33 (0)5 16 16 58 17
1
2012-INDA
L’énergie
nomade
2
2012-INDA
L’énergie
nomade
NOETEC, l’énergie Nomade.
Leader dans le domaine des Générateurs Electriques Solaires mobiles, autonomes et prêts à
l’emploi (principe du PLUG and PLAY), la société NOETEC conçoit, fabrique et commercialise une
large gamme de produits destinés à de nombreuses applications domestiques et professionnelles
aussi bien pour des sites isolés (OFF GRID) que pour des sites soumis à des coupures d’électricité.
Uniques sur le marché du OFF GRID, les Générateurs Electriques Solaires NOETEC ne nécessitent
aucun montage et sont immédiatement utilisables. Ils sont dotés des technologies de pointe en
matière de captage, transformation et stockage de l’énergie photovoltaïque.
3 Gammes de produits sont présentées dans ce catalogue :
Gamme 750-LL "Long Life" ayant la caractéristique exceptionnelle
de pouvoir fonctionner entre 10 et 20 ans grâce aux batteries Lithium
Ion.
Puissance Photovoltaïque : 750 Watts Crêtes
Applications : 48 V DC-TELECOM; 3000 VA pur sinus 220 V AC 50 Hz et
120 V AC 60 Hz
Couplage possible au MAC750-LL pour augmenter l'autonomie.
PAGES 4 à 14
Gamme 360 Grand Public dotée de batteries AGM OPTIMA.
Puissance Photovoltaïque : 360 Watts Crêtes
Applications : 1600 VA pur sinus / 220 V AC 50 Hz et 2000 VA pur sinus en
120 V AC 60 Hz
Système back-up pour la prise en charge des coupures d'électricité
(Délestages, pannes, etc.)
Couplage possible au MAC 360 pour augmenter l'autonomie.
PAGES 15 à 29
GED et PAD, solutions hyper mobiles et compactes.
GED :
Applications : 800 VA en 220 V AC 50 Hz pur sinus
Système back-up pour la prise en charge des coupures
d'électricité ou recharge du GED (applications énergie
déportée).
PAD :
Puissance Photovoltaïque : 180 Watts Crêtes
PAGES 30 à 42
3
2012-INDA
L’énergie
nomade
GAMME 750-LL « Long Life »
Leader
dans le domaine des Générateurs Electriques Solaires mobiles autonomes et prêts à
l’emploi (principe du PLUG and PLAY), la société NOETEC présente dans ce catalogue la gamme
750-LL « LONG-LIFE » ayant la caractéristique exceptionnelle de pouvoir fonctionner au minimum
10 ans * grâce à ses batteries Lithium Ion.
Unique sur le marché du OFF GRID, cette gamme de Générateurs Electriques Solaires est dotée
des dernières technologies de pointe en matière de captage, transformation et stockage de
l’énergie photovoltaïque.
Conçue
afin de fonctionner dans différentes conditions climatiques, elle est déclinée en 3+1
versions afin de couvrir de nombreux besoins en énergie électrique : transmission, éclairage,
matériel médical, matériel de chantier, froid, informatique, etc.
Ainsi,
cette gamme de Générateurs Electriques Solaires peut remplacer avantageusement des
groupes électrogènes thermiques ou bien des Kits photovoltaïques à assembler : retour sur
investissement rapide par rapport aux solutions thermiques, aucune intervention d’un technicien
pour la mise en œuvre, autonomie énergétique totale, aucune pollution, mobilité, etc.
Espérant que vous puissiez trouver dans cette gamme exceptionnelle tant par sa fiabilité que par
sa longévité, le Générateur Electrique Solaire NOETEC qui assurera votre indépendance
énergétique pour de nombreuses années.
*selon les conditions climatiques.
Jean-Marie BARDIEUX
Directeur de la société NOETEC
Inventeur d’un concept breveté de
Générateur Electrique Solaire
(modèle présenté : GES750-LL).
Le développement durable c’est de l’investissement durable.
Optez pour la qualité et la durabilité des matériels de la marque NOETEC.
4
4
2012-INDA
L’énergie
nomade
Sommaire.
I
/ LA GAMME 750-LL (LONG-LIFE)
Présentation générale de la gamme 750-LL « LONG-LIFE ».
II
/ GES750-LL-48-TELECOM
Pour les applications TELECOM (48 V DC) sous forme de rack intégré au GES750-LL.
III
Page 9
/ MAC750-LL
En complément des GE750-LL afin de démultiplier les temps de fonctionnement.
V
Page 8
/ GES750-LL-3000-220 et 120
Pour toutes les applications nécessitant du courant en 220 V AC 50 Hz et 120 V AC 60 Hz.
IV
Page 6
Page 10
/ CHARGEUR EXTERNE DE BATTERIE CEN-220-56-40
Centrale d’énergie pour recharger et maintenir chargées les batteries des GES750-LL.
VI / REGLAGES ET CHARGES ELECTRIQUES PRODUITES
Page 11
Page 12
Positionnement
Capacité de charge
Comment prédéterminer votre installation.
5
2012-INDA
L’énergie
nomade
I / GAMME 750-LL
/ LA GAMME 750 -LL
I
La gamme 750 est une gamme de Générateurs Electriques Solaires « Long-Life » (GES) d’une puissance
photovoltaïque de 750 Watts crêtes ayant une durée de vie de 10 à 20 ans *** grâce à ses batteries Lithium
Ion SAFT.
Compacts, mobiles, autonomes et prêts à l’emploi, ces modèles sont dotés des dernières technologies de
pointe en matière de captage, transformations et stockage de l’énergie photovoltaïque.
Véritable station d’énergie photovoltaïque fiable, performante et modulable, cette gamme est destinée à
des applications nécessitant de fortes capacités pendant une longue durée d’utilisation.
Elle est déclinée en 3 versions de GES (Générateur Electrique Solaire) ainsi qu’1 MAC (Module Auxiliaire de
Charge) qui peut être couplé aux GES afin d’en augmenter l’autonomie.
Modèles :
GES750-LL-48-TELECOM : Pour des applications de type TELECOM nécessitant une alimentation en 48
V DC.
GES750-LL-3000-220: pour des applications nécessitant du courant en 220 VAC 50 Hz
GE2750-LL-3000-120: pour des applications nécessitant du courant en 120 VAC 60 Hz
MAC750-LL-48 : en complément des GES750-LL
Composition de base de la GAMME 750 :
1 structure principale autoporteuse en aluminium dotée de 2 roues tout terrain,
1 béquille escamotable en aluminium avec platine d’appui pour fixation au sol,
1 coffret technique en aluminium peint (par poudrage) doté d’un tableau de commandes /
connectiques / sécurités (suivant le modèle) *,
1 bloc mobile et cartérisé constitué de 3 panneaux photovoltaïques monocristallins à haut rendement
et silicium amorphe (18 %) de 250 Watts crêtes ** soit au total 750 Watts crêtes, pouvant s’incliner à
45°, 22.5° et 5° par rapport à l’horizontal (hauteur),
1 régulateur de charge de technologie MPPT,
1 thermostat et 1 ventilateur (ventilation du coffret technique au delà de 45°C,
2 batteries 48 V DC lithium-ion de marque EVOLION ® du constructeur Saft ® *** d’une capacité de 74
Ah chacune soit au total, 148 Ah (≈ 7600 Wh/j disponibles),
1 indicateur de charge batterie multifonction,
1 commutateur général ON/OFF,
1 tableau électrique (suivant les modèles).
1 prise EURO 160 A femelle de raccordement au MAC750-LL-48-PLUS ou à 1 centrale d’énergie.
* Classes de protections IP44 / IP 55
** Performance: 10 ans (90% de Pmin), 25 ans (80% de Pmin)
*** Durée de vie : 20 ans à + 20° C supérieur à 10 ans à 40° C
Possibilité de Télésurveillance et monitoring du système à distance par GSM, Iridium ou lien radio spécifique (à
la demande).
Conditions d’utilisations et de transport.
Ces Générateurs Electriques Solaires peuvent être transportés dans un véhicule utilitaire, dans une remorque
ou bien être hélitreuillés. Ils peuvent être livrés avec une caisse SEI4B pour son stockage et son transport.
Ils fonctionnent à l’extérieur quelles que soient les conditions climatiques comprises entre -20°C et + 45°C. De
conception française, ces produits NOETEC sont conformes aux normes françaises et européennes
(marquage CE)
6
6
2012-INDA
L’énergie
I / GAMME 750-LL
nomade
Masse ≈ 220 Kg avec les batteries
Modèle déposé. Tous droits de reproduction interdits. Photos non contractuelles.
De conception et de fabrication française, ce matériel est conforme aux normes françaises et européennes
(marquage CE). Matériel garanti 10 ans.
7
2012-INDA
L’énergie
II
II / GES-TELECOM
nomade
/ GES750-LL-48-TELECOM
Le GES750-LL-48-TELECOM, est un Générateur Electrique Solaire destiné aux applications TELECOM.
Le principe consiste à fixer et à alimenter en 48 V DC, un châssis rackable directement intégré dans le GES750LL.
Il est spécifiquement équipé de:
1 façade pouvant recevoir un châssis rackable 19" - Hauteur 2U (adaptations possibles pour d’autres
formats),
1 alimentation 48 V DC (tension et format des connecteurs adaptables)
1 disjoncteur différentiel bipolaire
Système TELECOM
rackable intégré
dans le GE2S750FL
Câble + alimentation
48 Vcc
Référence article : 750-48-T-AB
Exemple d’autonomie
Caractéristique du Matériel à alimenter
Puissance = 150 W
Tension = 48 V DC
Charge électrique moyenne produite, stockée et disponible par un GE2S750LL à 5 kWh/m² ≈ 63.8 Ah/jour soit
3060 Wh/j
Autonomie / charge : 3060/150 ≈ 20.4 heures
Autonomie / capacité batterie *: 7100 / 150 ≈ 47 heures
* capacité batterie maxi= 148 Ah ≈ 7600 Wh/j
8
8
2012-INDA
L’énergie
III / GES-3000
nomade
III / GES750-LL-3000-220 et 120
Le GES750-LL-3000, est un Générateur Electrique Solaire doté d’un onduleur pur sinus de 3000 VA (Volts
Ampères). Il est décliné en 2 versions :
GES750-LL-3000-220: raccordements à du matériel qui fonctionne en 220 VAC 50 Hz
GES750-LL-3000-120: raccordements à du matériel qui fonctionne en 120 VAC 60 Hz
Il est spécifiquement équipé de :
1onduleur pur sinus d’une puissance de 3000 VA (2500 W à 25°C / 2200 W à 40°C/ 6000 W en pointe)
délivrant soit du 220V AC 50hz monophasé ou du 120 V AC 60 Hz monophasé (suivant le modèle).
2 prises domestiques schuko,
2 disjoncteurs thermiques (en façade)
1 disjoncteur différentiel bipolaire
Disjoncteur
Indicateur de Charge
Prises domestiques « OUT »
220 V AC 50 Hz ou 120 V AC
60 Hz (selon modèle)
Indicateur de Charge
Références articles : 750-3000-220-AB (220 V AC/50Hz) / 750-3000-120-AB (120 V AC/60 Hz)
Exemple d’autonomie :
Caractéristique des Matériels à alimenter
Puissance total : 800W
Tension : 220 V AC 50 Hz
Charge électrique moyenne produite, stockée et disponible par un GE2S750LL à 4 kWh/m² ≈ 51 Ah/jour soit
2450Wh/j
Autonomie / charge : 2450/800 ≈ 3 heures
Autonomie / capacité batterie *: 7100 / 800 ≈ 9 heures
* capacité batterie maxi= 148 Ah ≈ 7600 Wh/j
9
2012-INDA
L’énergie
IV
IV / MAC
nomade
/ MAC750-LL-48
Le MAC750-LL-48, est un Module Auxiliaire de Charge destiné à être couplé aux GES750-LL afin d’en
augmenter l’autonomie. Sa conception est la même que les GES750-LL mais il est dépourvu de connectique
en façade.
Il est spécifiquement équipé de :
1 Câble + prise EURO 160 A mâle de raccordement aux GES750-LL (couplage)
Référence article : 750-48-AB
Exemple d’autonomie : voir la page 13
Bilan énergétique :
Puissance absorbée instantanée max ≈ 780 W
Besoin journalier ≈ 3 310.00 Wh/j
Autonomie souhaité = 2 jours
Besoin total ≈ 2 x 3220 = 6 620.00 Wh
Charge électrique produite, stockée et disponible d’un GES750-LL à 5 à 6kWh/m² ≈ 3380.00 Wh/j.
Afin d’obtenir 6620 Wh disponibles, il faut coupler 1 GES750-LL à 1 MAC750-LL suivant l’installation
suivante :
GES750-LL-3000-220
Besoins électriques
en 220 V AC 50 Hz
MAC750-LL-48
+
raccordé au GES750LL3000-220
=
Une installation de 1500 Wc
dotée d’un parc batterie de
296 Ah soit ≈ 14 200 Wh
(Les GES750-LL-48 peuvent être couplés entre eux)
10
10
2012-INDA
L’énergie
V
nomade
V / CENTRALE
/ Chargeur externe de batteries lithium-ion
Cette centrale d’énergie CEN-220-56-40 permet de recharger ou bien de maintenir chargées les batteries des GES750-LL et
du MAC750-LL-48.
Elle est conçue pour transformer une alimentation principale AC 220 V AC 50 Hz en 56 V DC.
Elle peut être installée dans une baie 19’’ indoor ou dans une armoire outdoor.
Elle est spécifiquement équipée de :
1 redresseur SMi2000HD
1 prise EURO 160A + câbles de raccordement aux GE2S750-LL et MAC750-LL(2ml).
1 prise + 1 câble de raccordement au secteur (2ml)
Capacité de charge = 40 Ah
Temps de charge total pour 1 Générateur = 148 / 40 ≈ 4 heures
Référence article : CEN-220-56-40
11
2012-INDA
L’énergie
VI / REGLAGES
nomade
VI / Réglages et Charge électrique produite :
Le calcul de charge électrique produite par un Générateur Electrique Solaire dépend principalement:
de la position des panneaux (orientation et angle d’inclinaison)
du taux moyen d’irradiation solaire pour chaque site.
Positions
Orientation (azimut)
Les Générateurs Electriques Solaires NOETEC étant mobiles, ils
peuvent être facilement orientables:
Face au Sud dans l’hémisphère Nord
Face au Nord dans l’hémisphère Sud
Angle d’inclinaison (hauteur)
L’angle d’inclinaison des panneaux des GES est réglable par
rapport au sol à :
Position 1 : 45°
Position 2 : 22.5°
Position 3 : 5 °
Le réglage dépend de la période de l’année et de la
position géographique du Générateur Electrique Solaire.
Dans les zones hémisphériques, les panneaux
devront être réglés selon la période de l’année de
45° l’hiver à 22.5° l’été.
Au niveau de l’équateur, il pourra rester à 5° toute
l’année.
Exemple de réglage hauteur pour l’hémisphère Nord
12
12
2012-INDA
L’énergie
VI / REGLAGES
nomade
Taux de radiation
Le taux de radiation est variable selon :
Les périodes de l’année,
Les zones géographiques,
Les climats,
La carte ci-dessous montre le taux moyen de radiation dans le monde. A partir de ce document, il est possible
d’obtenir une évaluation de la quantité d’énergie électrique produite par un Générateur Electrique Solaire.
Bien entendu, NOETEC peut réaliser des études précises.
Taux moyen d’irradiation solaire journalier en KWh/m² dans le monde
(voir aussi le site : http://re.jrc.ec.europa.eu/pvgis/)
Quantité d’énergie produite par un GES750LL en fonction du taux moyen d’irradiation solaire.
Afin de réaliser une étude précise,
merci de contacter la société
NOETEC ou un des revendeurs
agréés (www.noetec.fr)
13
2012-INDA
L’énergie
VI / REGLAGES
nomade
Comment prédéterminer votre installation (modèles GES-LL-3000) ?
1 : Faire un bilan énergétique : Type d’appareil, sa consommation, son temps d’utilisation, le
nombre.
Exemple pour une pharmacie
Tableau des consommations en 220 V AC 50 Hz
Type de Récepteur
Consommation
(en Watt)
Durée journalière
(estimation en h)
Nbre
Puissance instantannée
Maxi (Watts)
Congélateur
ordinateurs
imprimantes
eclairages
750
80
100
15
24/24
8
1
6
1
3
1
6
350
240
100
90
780
TOTAL
Bilan
(en W/j)
0,00
750,00
1920,00
100,00
540,00
3 310,00 Wh/j
Le bilan fait apparaître une quantité d’énergie minimum journalière = 3 310.00 Wh/j.
Pour plus d’autonomie, il convient de doubler au minimum cette quantité d’énergie afin de pallier les
périodes peu ensoleillées. Besoin = 2 x 3 310.00 = 6 620.00 Wh/jour
Nota : La puissance instantanée ne doit pas dépasser 2500 watts.
2 : Déterminer la production d’énergie en fonction du rayonnement solaire moyen par rapport au
site d’utilisation.
Exemple :
Utilisation au Sénégal dont le rayonnement solaire est de 5 à 6 Kwh/m²/jour ≈ 3 380 Wh/jour produit par un
appareil.
3 : Déterminer la bonne installation :
Solution 1 : 100 % Photovoltaïque.
Il convient dans cet exemple de coupler 2 appareils soit 1 GES + 1 MAC afin de couvrir le besoin ≈
7760.00Wh/jour.
Solution 2 : Mixte énergétique photovoltaïque/éolien.
Il est possible de coupler une éolienne sur la prise inter module de 160 A (couplage GES/MAC) à condition
qu’elle soit équipée d’un régulateur de charge 56.6 V DC (NOETEC peut fournir le régulateur de charge
paramétré).
Solution 3 : Mixte énergétique photovoltaïque / photovoltaïque.
Coupler à partir d’une installation photovoltaïque existante à condition qu’elle soit équipée d’un régulateur
de charge 56.6 V DC (NOETEC peut fournir le régulateur de charge paramétré).
14
14
2012-INDA
L’énergie
nomade
GAMME 360.
Plus de la moitié de la population mondiale n’a pas ou que partiellement accès à l’électricité.
Plusieurs raisons à cela : manque d’infrastructures, manque de moyens de maintenance, manque
de moyens financiers, réseaux électriques obsolètes ou inexistants, délestages, migrations des
populations, etc.
Pourtant l’électricité joue un rôle essentiel : elle
assure les besoins sanitaires et alimentaires des
populations, leur donne accès aux moyens de communication, à l’éducation et garantit leur
sécurité.
L’énergie électrique photovoltaïque est la solution: gratuite, abondante et non polluante, elle est
déjà la solution qui remplace, dans de nombreux cas, les carburants d’origine fossiles.
Afin d’offrir une solution adaptée à ces problèmes d’approvisionnement en électricité quelles que
soient les raisons, quelles que soient les conditions, quels que soient les lieux d’utilisation, NOETEC a
créé une gamme de GES (Générateurs Electriques Solaires) et MAC (Modules Auxiliaires de
Charges) novateurs dont la technologie est totalement intégrée.
Ces matériels ont de nombreux
avantages comparés aux groupes électrogènes thermiques et
aux kits photovoltaïques à installer: Ils sont prêts à l’emploi, ne nécessitent aucun montage, ils sont
mobiles, peuvent être fixés si besoin, ils n’utilisent aucune autre source d’énergie que celle du soleil
(sauf cas spécifiques), ne génèrent aucune pollution, aucun bruit, peuvent être modulables selon
les besoins en énergie et peuvent palier les ruptures d’alimentation électrique.
Respectueux des valeurs du développement durable, nos matériels sont dotés de technologies de
pointe qui assurent à leurs utilisateurs une durée de vie optimale. Nos onduleurs de type « pur sinus »
garantissent le bon fonctionnement des appareils électriques qui y sont raccordés. De plus, nos
produits sont constitués de pièces inoxydables assurant ainsi leur durabilité. Enfin, nos matériels
étant mobiles, ils peuvent être facilement réparables et recyclés.
Nos matériels sont garantis 5 ans hors batteries et leur durée de vie peut dépasser les 15 ans.
Jean-Marie BARDIEUX
Directeur de NOETEC
Inventeur du concept de
Générateur Electrique Solaire GES
ci-contre (modèle breveté)
Le développement durable c’est de l’investissement durable.
Optez pour la qualité et la durabilité des matériels de la marque NOETEC.
15
2012-INDA
L’énergie
nomade
Sommaire.
I
/ LA GAMME 360
Présentation générale de la gamme 360.
Les deux modes d’utilisation.
Conseils d’installation.
Modèles.
Compositions.
Option.
II
V
VI
Page 21
/ GES360-2000-120-PLUS
Pour toutes les applications nécessitant du courant en 120 V AC 60 Hz
IV
17
17
17
18
18
18
/ GES360-1600-220-PLUS
Pour toutes les applications nécessitant du courant en 220 V AC 50 Hz
III
Page
Page
Page
Page
Page
Page
Page 21
/ MAC360-12-STD
En complément des GES360 afin de démultiplier les temps de fonctionnement.
Page 22
/ LE PAC BATTERIES
Page 22
/ EOLIENNES
Page 23
Modèle avec mat pour fixation sur GES et MAC
Modèle avec support mural
VII
/ REGLAGES ET CHARGES ELECTRIQUES PRODUITES
Page 24
Positionnement
Capacité de charge
Comment prédéterminer votre installation.
VIII
16
/ EXEMPLES D’UTILISATIONS
Page 27
16
2012-INDA
L’énergie
I
nomade
I / GES & MAC
/ LA GAMME 360
La gamme 360 est une gamme de Générateurs Electriques Solaires (GES) d’une puissance photovoltaïque de
360 Watts crêtes ayant une durée de vie moyenne de 15 ans hors batterie.
Compacts, mobiles, autonomes et prêts à l’emploi, ces modèles sont dotés des dernières technologies de
pointe en matière de captage, transformation et stockage de l’énergie photovoltaïque.
Véritable station d’énergie photovoltaïque fiable, performante et modulable, cette gamme est destinée à
des applications « domestiques » ou semi-professionnelles.
Elle est déclinée en 2 versions de GES (Générateur Electrique Solaire) ainsi qu’1 MAC (Module Auxiliaire de
Charge) qui peut être couplé aux GES afin d’en augmenter l’autonomie.
Les GES360 sont destinés à être utilisés :
soit sur des sites isolés : Voir les fiches d’exemple N° F01 et F02
Soit sur des sites soumis à des coupures d’électricité (délestages, pannes, conséquences de
catastrophe climatiques, etc.). Voir la fiche d’exemple N° F03
2 modes d’utilisation :
À condition qu’ils puissent être raccordés à une source électrique (réseaux, groupe électrogène thermique,
etc.), les GES360 peuvent être utilisés selon 2 modes (commande sur le pupitre) :
1.
Soit en donnant la priorité au réseau => Le GES est utilisé comme système de secours. En cas de
coupure d’électricité, il prend automatiquement la main (20 ms) et continue d’assurer l’alimentation
en électricité. Lorsque le réseau est de nouveau disponible, le GES revient sur son mode de
fonctionnement initial (si le réseau est stable).
2.
Soit en donnant la priorité au GES => Le GES est utilisé comme système principal. L’énergie produite
par le GES est utilisée et en cas de décharge des batteries (utilisation plus importante, mauvais temps,
etc.), il les recharge automatiquement par le réseau. Une fois les batteries chargées, le GES revient sur
son mode de fonctionnement initial.
Le deuxième mode d’utilisation a 2 avantages :
Sécuriser l’installation photovoltaïque tout en profitant de l’énergie électrique fabriquée par les GES
Optimiser l’installation photovoltaïque (voir chapitre suivant)
Conseils d’installation avec le mode d’utilisation N°2.
Concernant les sites dont les conditions climatiques peuvent être défavorables pendant quelques semaines
de l’année, il faut théoriquement sur-dimensionner une installation photovoltaïque.
Afin de limiter le surcoût d’une telle installation, nous proposons une alternative : coupler un GES à une source
électrique (voir chapitre précédent/ mode d’utilisation N°2). Cette solution alternative limite les investissements
et permet de profiter d’une totale autonomie énergétique.
17
2012-INDA
L’énergie
nomade
I / GES & MAC
Modèles :
GES360-1600-220-PLUS: pour des applications nécessitant du courant en 220 VAC 50 Hz
GES360-2000-120-PLUS: pour des applications nécessitant du courant en 120 VAC 60 Hz
MAC360-12 : en complément des GES360
Composition de base de la GAMME 360:
1 structure principale autoporteuse en aluminium dotée de 2 roues tout terrain,
1 béquille escamotable en aluminium avec platine d’appui pour fixation au sol,
1 coffret technique en aluminium peint (par poudrage) doté d’un tableau de commandes /
connectiques / sécurités,
1 bloc mobile et cartérisé constitué de 4 panneaux monocristallins de 90 Watts crêtes soit au total 360
Watts crêtes pouvant s’incliner à 45°, 22.5° et 5° par rapport à l’horizontal (hauteur),
1 régulateur de charge de technologie MPPT doté d’une sonde de température
1 onduleur / chargeur pur sinus monophasé de 1600 ou 2000 Va (suivant les modèles et uniquement
pour les GES),
1 thermostat et 1 ventilateur (ventilation du coffret technique au delà de 40°C,
1 ensemble de 3 batteries OTIMA AGM de 75 Ah soit 225 Ah fixées à l’intérieur du coffret technique,
1 prise mâle EURO 160 Ah de raccordement au MAC360 ou a une éolienne existante*,
1 prise CEI 22 de raccordement au KIT Eolienne NOE1000,
1 contrôleur de batterie haute précision : tension batterie (V) courant de charge/décharge (A),
consommation Ampères, état de charge (%), prédiction d’autonomie selon consommation en cours,
etc.
1 boitier porte fusibles 12 V DC + fusibles
1 commutateur général ON/OFF,
1 tableau de prises électriques (suivant les modèles),
+ composants spécifiques selon les modèles.
CETTE GAMME PEUT RECEVOIR UNE EOLIENNE VERTICALE MONTEE SUR UN MAT TELESCOPIQUE (voir chapitre VI)
Option : Système de surveillance à distance de l’état de charge des GES
(Référence option : VE-SSD-600S)
Cette option est constituée d’un modem qui envoie par SMS sur les
téléphones portables des alarmes, des avertissements et des rapports
d'état du système. À travers une connexion GPRS, il peut aussi enregistrer
des données sur un site Web depuis des moniteurs de batterie, vers un
site Web gratuit.
L'idée est simple : vous pouvez l'utiliser pour recevoir des alarmes SMS
d’un onduleur, d'un Système de Batterie, ou des deux. Lors de la
surveillance de l'emploi des batteries, il peut être très utile de recevoir des
alarmes de sous-tension ou surtension si elles ont lieu. Dans ce but, cette
option est parfaite pour surveiller à distance votre système.
Utilisation avancée : Suivi des données historisées
Pour aller plus loin, vous n'avez besoin que d'un navigateur et d'une connexion internet pour voir toutes les
données en ligne. Vous pouvez simplement créer un compte sur un site Web et ajouter votre (vos) modem(s). Par
la suite, vous pouvez configurer la connexion GPRS afin de faire un suivi des données historisées relatives à
plusieurs propriétés de base telles que les tensions du système, les niveaux de puissance, les informations d'état.
Toutes ces données sont graphiques. Ces graphiques sont disponibles au jour le jour, à la semaine ou au mois.
Cette option comprend le contrôleur de batterie haute précision CBHP-600C
18
18
2012-INDA
L’énergie
nomade
I / GES & MAC
Conditions d’utilisations et de transport.
Ces Générateurs Electriques Solaires peuvent être transportés dans un véhicule utilitaire, dans une remorque
ou bien être hélitreuillés. Ils peuvent être livrés avec une caisse SEI4B pour son stockage et son transport.
Ils fonctionnent à l’extérieur quelles que soient les conditions climatiques comprises entre -20°C et + 45°C. De
conception française, ces produits NOETEC sont conformes aux normes françaises et européennes
(marquage CE). Matériel garanti 5 ans hors batterie (1 an).
Masse ≈ 100 Kg à sans batterie) / 180 Kg avec les batteries
Modèle déposé. Tous droits de reproduction interdits. Photos non contractuelles.
De conception et de fabrication française, ce matériel est conforme aux normes françaises et européennes
(marquage CE). Matériel garanti 5 ans hors batterie (1 an).
19
2012-INDA
L’énergie
nomade
I / GES & MAC
GES & MAC GAMME 360 : Comment ça fonctionne ?
Des fiches exemples d’utilisation sont disponibles au chapitre VIII
20
20
2012-INDA
L’énergie
II
II / GES360-1600
nomade
/ GES360-1600-220-PLUS
Le GES360-1600-220-PLUS, est un Générateur Electrique Solaire doté d’un onduleur / chargeur pur sinus de
1600 VA (Volts Ampères) délivrant du 220V AC 50hz monophasé.
Il est spécifiquement équipé de :
1onduleur / chargeur pur sinus d’une puissance de 1600 VA (1300 W à 25°C / 1200 W à 40°C/ 3000 W
en pointe) délivrant du 220V AC 50hz monophasé. Courant de charge = 70 Ah
2 prises « OUT » domestiques 220 V DC 50 Hz,
1 prise « OUT » type allume cigares 12 V DC D20 10A,
1 prise « IN » CEI 22 220 V AC 50Hz 16A de raccordement du GES au réseau,
1 cordon CEI 22 de 1.5 ml - raccordement du GES à une prise électrique (réseau),
1 disjoncteur en façade.
Références articles: 360-1600-220-AB (avec batteries) / 360-1600-220-SB (Sans batterie)
III / GES360-2000
III / GES360-2000-120-PLUS
²
Le GES360-2000-120-PLUS, est un Générateur Electrique Solaire doté d’un onduleur / chargeur pur sinus de
2000 VA (Volts Ampères) délivrant du 120V AC 60hz monophasé.
Il est spécifiquement équipé de :
1onduleur / chargeur pur sinus d’une puissance de 2000 VA (1600 W à 25°C / 1450 W à 40°C/ 4000 W
en pointe) délivrant du 120V AC 60hz monophasé. Courant de charge = 80 Ah,
2 prises « OUT » domestiques schuko 220 V DC 50 Hz,
1 prise « OUT » type allume cigares 12 V DC D20 10A,
1 prise « IN » CEI 22 220 V AC 50Hz 16A de raccordement du GES au réseau,
1 cordon CEI 22 de 1.5 ml - raccordement du GES à une prise électrique (réseau),
1 disjoncteur en façade.
Références articles: 360-2000-120-AB (avec batteries) / 360-2000-120-SB (Sans batterie)
Tableau électrique des GES
Prise « IN » de raccordement à une
source électrique (système backup / coupures d’électricité)
Indicateur de charge
Disjoncteurs
Prise « IN » de raccordement à
l’éolienne verticale NOE1000
Prises domestiques « OUT » 220 V AC 50
Hz ou 120 V AC 60 Hz (selon modèle)
Contacteur ON/OFF
Prise type allume cigare « OUT » 12 V DC
21
2012-INDA
L’énergie
IV / MAC
nomade
IV / MAC360-12-STD
Le MAC360-12-STD, est un Module Auxiliaire de Charge destiné à être couplé aux GES360 afin d’en
augmenter l’autonomie. Sa conception est la même que les GES360.
Il est spécifiquement équipé de :
1 Câble + prise EURO 160 A mâle de raccordement aux GES360 (couplage)
Référence article: 360-12-AB (Avec batteries) / 360-12-SB (Sans batterie)
Tableau électrique du MAC
Indicateur de charge
Prise « IN » de raccordement à
l’éolienne verticale NOE1000
Contacteur ON/OFF
V-PAC
V / Le PAC batteries pour la gamme 360
Afin d’assurer un fonctionnement optimum, la gamme 360 est équipée de 3 batteries OPTIMA Yello Top S5.5 de 75 Ah en 12
V DC soit au total, 225 Ah.
Quelles que soient les conditions – humidité, chaleur, poussière, exposition à
des vibrations extrêmes ou décharge normale la batterie OPTIMA®
YellowTop® continue à fournir du courant pendant tout le cycle de
décharge. Sa capacité à maintenir une tension élevée pendant le cycle de
décharge permet d’utiliser une partie plus importante du courant stocké
qu’avec les batteries traditionnelles. Tout cela grâce à la technologie
OPTIMA® Spiralcell®, qui combine les avantages de la batterie de
démarrage à ceux de la batterie à décharge profonde. La batterie
YellowTop® accomplit un grand nombre de cycles de décharges et de
charges sans perte de capacité notable et son très faible taux
d’autodécharge en fait une batterie optimale pour les usages saisonniers.
Capacité totale = 225 Ah
Capacité disponible = 157.5 Ah soit 1890 Wh
Temps de recharge :
Photovoltaïque : selon le taux de radiation
Réseau électrique (si raccordement) : 4 à 5 heures maxi.
22
22
2012-INDA
L’énergie
VI
nomade
VI / EOLIENNE
/ EOLIENNES
L’alternateur à faible inertie est entrainé par un rotor équilibré avec soin, cela
permet à cette éolienne de produire en permanence quelles que soient les
conditions de vent.
Avec une vitesse de vent établie à 15 Nœuds cette éolienne peut fournir 16 ou
36 Ampères par 24 Heures.
Elle est conçue pour fonctionner en permanence en totale autonomie, la
régulation est interne et automatique.
Les circuits électriques sont totalement protégés, ils sont noyés dans la résine
époxy.
Cette éolienne est conçue comme un chargeur d’entretien, et peut être
raccordé aux batteries sans régulateurs.
Pour éviter une détérioration rapide et conserver une bonne longévité, il est
établi que les batteries doivent être constamment chargées, même avec un
courant faible.
Cette éolienne est conçue pour ne pas surcharger les batteries, elle se régule
elle même car elle s’ajuste automatiquement à la résistance interne des
batteries comme un chargeur.
Les vents forts n’ont aucun impact sur cette éolienne car la conception du
rotor type aerofoil fait que tout excédent est ‘’consommé’’. Les essais en
tunnel avec de la fumée montrent clairement que lorsque la vitesse maximale
du rotor est atteinte, l’air excédentaire est évacué sous forme de tourbillon au
dessus de l’éolienne.
Très simple à installer, ce kit éolien se raccorde directement à la prise électrique dédiée à cet effet sur le
pupitre du GES ou du MAC.
Vent/ Nœuds
30 % d’énergie en plus, exemples d’un complément d’énergie
électrique :
Pour un vent moyen de 15 nœuds ≈ 10 m/sec (bonne brise selon
l’échelle de Beaufort), la production d’électricité sera d’environ 1.5 Ah
soit 36 Ah/jour ≈ 400 Wh/jour. Sur une basse de production de 1300
Wh/jour, le gain est d’environ 30 % d’énergie en plus avec le kit NOE
1000-01-A.
Avec mât : se fixe directement sur la structure de la gamme 360
Composition :
1 éolienne verticale dotée de son régulateur de charge
1 mât télescopique en deux parties.
Fournitures spécifiques de montage à la structure d’un GES ou MAC
Avec un support mural
Composition :
1 éolienne verticale dotée de son régulateur de charge
Support mural
Références articles: NOE 1000 (avec mat) / NOE1000F (avec support mural)
23
2012-INDA
L’énergie
VII / REGLAGES
nomade
VII / Réglages et Charge électrique produite :
Le calcul de charge électrique produite par un Générateur Electrique Solaire dépend principalement:
de la position des panneaux (orientation et angle d’inclinaison)
du taux moyen d’irradiation solaire pour chaque site.
Positions
Orientation (azimut)
Les Générateurs Electriques Solaires NOETEC étant mobiles, ils
peuvent être facilement orientables:
Face au Sud dans l’hémisphère Nord
Face au Nord dans l’hémisphère Sud
Angle d’inclinaison (hauteur)
L’angle d’inclinaison des panneaux des GES est réglable par
rapport au sol à :
Position 1 : 45°
Position 2 : 22.5°
Position 3 : 5 °
Le réglage dépend de la période de l’année et de la
position géographique du Générateur Electrique Solaire.
Dans les zones hémisphériques, les panneaux
devront être réglés selon la période de l’année de
45° l’hiver à 22.5° l’été.
Au niveau de l’équateur, il pourra rester à 5° toute
l’année.
Exemple de réglage hauteur pour l’hémisphère Nord
24
24
2012-INDA
L’énergie
VII / REGLAGES
nomade
Taux de radiation
Le taux de radiation est variable selon :
Les périodes de l’année,
Les zones géographiques,
Les climats,
La carte ci-dessous montre le taux moyen de radiation dans le monde. A partir de ce document, il est possible
d’obtenir une évaluation de la quantité d’énergie électrique produite par un Générateur Electrique Solaire.
Bien entendu, NOETEC peut réaliser des études précises.
Taux moyen d’irradiation solaire journalier en KWh/m² dans le monde
(voir aussi le site : http://re.jrc.ec.europa.eu/pvgis/)
Quantité d’énergie produite par un GES/MAC360 en fonction du taux moyen d’irradiation solaire.
Afin de réaliser une étude précise,
merci de contacter la société
NOETEC ou un des revendeurs
agréés (www.noetec.fr)
25
2012-INDA
L’énergie
VII / REGLAGES
nomade
Comment prédéterminer votre installation ?
1 : faire un bilan énergétique : Type d’appareil, sa consommation, son temps d’utilisation, le
nombre.
Exemple
Tableau des consommations en 220 V AC 50 Hz
Type de Récepteur
Consommation
(en Watt)
Durée journalière
(estimation en h)
Nbre
Puissance instantannée
Maxi (Watts)
Réfrigirateur
ordinateurs
eclairages
550
80
15
24/24
6
6
1
1
4
350
80
60
490
TOTAL
Bilan
(en W/j)
0,00
550,00
480,00
360,00
1 390,00 Wh/j
Le bilan fait apparaître une quantité d’énergie minimum journalière = 1 390.00 Wh/j.
Pour plus d’autonomie, il convient de doubler au minimum cette quantité d’énergie afin de pallier les
périodes peu ensoleillées. Besoin = 2 x 1 390.00 = 2 780.00 Wh/jour
Nota : La puissance instantanée ne doit pas dépasser 1300 watts pour le GES360-1600-220-PLUS et 1600 watts
pour le modèle GES360-2000-120-PLUS
2 : Déterminer la production d’énergie en fonction du rayonnement solaire moyen par rapport au
site d’utilisation.
Exemple :
Utilisation au Sénégal dont le rayonnement solaire est de 5 à 6 Kwh/m²/jour ≈ 1600 à 1900 Wh/jour produit par
un appareil.
3 : Déterminer la bonne installation :
Solution 1 : 100 % Photovoltaïque.
Il convient dans cet exemple de coupler 2 appareils soit 1 GES + 1 MAC afin de couvrir le besoin ≈ 3 200.00 à
3 800.00 Wh/jour.
Solution 2 : Mixte énergétique photovoltaïque/éolien.
Coupler une éolienne NOE1000 par appareil (voir le chapitre VI). Le gain est calculé en fonction des
conditions météo.
Il est possible de coupler une autre éolienne sur la prise inter module de 160 A (couplage GES/MAC) à
condition qu’elle soit équipée d’un régulateur de charge 12/24 V DC.
Solution 3 : Mixte énergétique photovoltaïque / thermique.
Coupler un groupe électrogène thermique au GES. Cette solution permet de pallier le risque de manque
d’énergie temporaire (mauvaises conditions climatiques, surconsommation, etc). Voir chapitre I
26
26
2012-INDA
L’énergie
VIII
nomade
VIII / EXEMPLES
/Exemples d’utilisation
27
2012-INDA
L’énergie
28
nomade
VIII / EXEMPLES
28
2012-INDA
L’énergie
nomade
VIII / EXEMPLES
29
2012-INDA
L’énergie
nomade
GED & PAD.
Leader
dans le domaine des Générateurs Electriques Solaires mobiles autonomes et prêts à
l’emploi (principe du PLUG and PLAY), la société NOETEC présente dans ce catalogue la gamme
des Générateurs Electriques Déportés (GED) et des PAnneaux Déportés (PAD) ayant la
caractéristique principale d’être Hyper mobile.
Unique sur le marché du OFF GRID, cette gamme est destinée à de nombreuses applications de
type domestiques ou semi-professionnelles : loisir, camping, camping-car, nautisme, BTP, etc.
Ainsi, cette gamme peut remplacer avantageusement des
groupes électrogènes thermiques ou
bien des Kits photovoltaïques à assembler : retour sur investissement rapide par rapport aux
solutions thermiques, aucune intervention d’un technicien pour la mise en œuvre, autonomie
énergétique totale, aucune pollution, mobilité, etc.
Générateur Electrique Déporté
(GED) et des PAnneaux Déportés
(PAD) ci-contre (modèles déposés)
Le développement durable c’est de l’investissement durable.
Optez pour la qualité et la durabilité des matériels de la marque NOETEC.
30
30
2012-INDA
L’énergie
nomade
Sommaire.
I
/ LA GAMME GED &PAD
Présentation générale.
Modèles.
Comment ça fonctionne.
II
/ GED800-220-PLUS
Descriptifs.
Les utilisations.
III
Page 32
Page 32
Page 33
Page 34
7
Page 34
7
/ LE PAD
Descriptifs.
Les utilisations.
IV
/ EOLIENNES
V
/ REGLAGES ET CHARGES ELECTRIQUES PRODUITES
Page 36
Page 36
Page 37
Page 38
Positionnement
Capacité de charge
VI
/ EXEMPLES D’UTILISATIONS
Page 41
31
2012-INDA
L’énergie
I
GES & PAD
MAC
II//GED
nomade
/ Générateur Electrique Déporté GED & PAnneaux Déportés PAD
Le Générateur Electrique Déporté (GED) ainsi que les PAnneaux Déportés (PAD) forment une gamme de
produits destinés à des utilisations multiples : particuliers, professionnels, loisirs, etc.
Présentés sous forme de valises compactes, les GED ainsi que les PAD sont mobiles et prêts à l’emploi. Ils sont
facilement transportables, notamment dans un coffre de véhicule.
Véritable station d’énergie hyper mobile, les Générateurs Electriques Déportés sont conçus pour fournir de
l’énergie au plus proche des besoins.
En effet, contrairement aux GES et MAC NOETEC, les GED sont destinés à des alimentations de proximité sur le
principe de 1 pour 1 (1 GED pour 1 ou 2 appareils à alimenter).
Le PAnneau Déporté PAD-180-12 est un assemblage compact de 2 panneaux photovoltaïques dotés d’une
rallonge électrique de 10 ml. Destiné à alimenter les GED ou tout autre appareil doté d’un régulateur de
charge 12 V DC, il peut être fixé sur une toiture, accroché à une rambarde ou simplement posé au sol.
Les GED & PAD sont destinés à être utilisés :
Soit sur des sites soumis à des coupures d’électricité (délestages, pannes, conséquences de
catastrophe climatiques, etc.). Voir la fiche d’exemple N° F04
soit sur des sites isolés : Voir les fiches d’exemple N° F05
Modèles :
GED800-220-PLUS: pour des applications nécessitant du courant en 220 VAC 50 Hz.
PAD180-12: recharge photovoltaïque du GES800-220-PLUS pour les sites isolés.
Conditions d’utilisations et de transport.
Le GED ainsi que le PAD peuvent être transportés dans un véhicule utilitaire, dans une remorque, dans un
camping-car, dans un bateau, etc.
De conception française, ces produits NOETEC sont conformes aux normes françaises et européennes
(marquage CE)
GED
32
PAD ouvert
PAD fermé
32
2012-INDA
L’énergie
nomade
I / GED & PAD
GED & PAD : Comment ça fonctionne ?
Des fiches exemples d’utilisation sont disponibles au chapitre VI
33
2012-INDA
L’énergie
II
II / GED
nomade
/ GED800-220-PLUS
Le GED800-220-PLUS, est un Générateur Electrique Déporté doté d’un onduleur / chargeur pur sinus de 800 VA
(Volts Ampères) délivrant du 220V AC 50hz monophasé et d’une batterie AGM de 90 Ah.
Il est destiné à des alimentations de proximité sur le principe de 1 pour 1 (1 GED pour 1 ou 2 appareils à
alimenter) et doit impérativement être mis à l’abri du rayonnement solaire et des pluies abondantes.
Il est composé de :
1 structure principale autoporteuse en aluminium dotée de 2 roues,
1 coffret technique en aluminium peint (par poudrage) doté d’un tableau de commandes /
connectiques / sécurités,
1onduleur / chargeur pur sinus d’une puissance de 800 VA (700 W à 25°C / 650 W à 40°C/ 1600 W en
pointe) délivrant du 220V AC 50hz monophasé. Courant de charge = 35 Ah,
1 régulateur de charge PWM de 15 Ampères-12/24 V DC,
1 prise « OUT » domestique schuko 220 V AC 50 Hz,
1 prise « OUT » type allume cigares 12 V DC D20 10A,
1 prise « IN » CEI 22 220 V AC 50Hz 16A de raccordement du GED au réseau.
1 cordon CEI 22 de 1.5 ml - raccordement du GED à une prise électrique (réseau).
1 prise industrielle de raccordement au PAD-180-12 au a une installation photovoltaïque existante*
1 prise de raccordement CEE22 au Kit Eolienne NOE1000F ou a une éolienne existante*,
1 disjoncteur thermique.
1 boitier porte fusibles 12 V DC + fusibles
1 indicateur de charge batteries,
1 batterie AGM de 115 Ah – 12 V DC
1 commutateur ON/OFF.
* 12 V DC doté d’un régulateur de charge adapté. Pour toute installation, contacter le service technique.
Les utilisations du GED.
Le GED peut être utilisé de plusieurs façons :
Soit comme système de secours.
En cas de coupure d’électricité, le GED prend automatiquement la main (20 ms) et continue d’assurer
l’alimentation en électricité. Lorsque le réseau est de nouveau disponible, le GED revient sur son mode de
fonctionnement initial si le réseau est stable. Dans ce cas de figure, la batterie du GED est rechargée par le
réseau. Il n’est donc pas utile d’utiliser un PAD.
Soit comme générateur d’électricité en site isolé.
Deux cas de figure :
 Le GED peut être rechargé sur une source électrique existante à un endroit afin d’être utilisé à un
autre non électrifié. Exemple : Le GED est rechargé la nuit sur une source électrique afin d’être utilisé
le jour sur un chantier dépourvu d’électricité. Applications : recharger du matériel portatif, éclairer le
chantier, etc.
Quantité d’énergie disponible = 30% de 90 Ah = 63 Ah soit 756 Wh. Temps de recharge à 35 Ah soit environ 2
heures maximum.
 Le GED peut être laissé en place et doit être rechargé par le PAD-180-12. Le raccordement à une
autre source électrique externe est possible. L’utilisation d’un groupe électrogène thermique peut
notamment palier aux risques de manque d’énergie (mauvais temps, surconsommation, etc.)
Autonomies : voir le chapitre V
34
34
2012-INDA
L’énergie
II / GED
nomade
Tableau électrique des GES
Indicateur de charge
Disjoncteurs
Prise « IN » de raccordement à une
source électrique (système backup / coupures d’électricité)
Prises domestiques « OUT » 220 V AC 50
Hz ou 120 V AC 60 Hz (selon modèle)
Prise « IN » de raccordement à
l’éolienne verticale NOE1000
Prise type allume cigare « OUT » 12 V DC
Contacteur ON/OFF
Masse ≈ 55 Kg avec batterie
Nota : il est possible de remplacer la batterie AGM par une technologie moins lourde. Nous consulter.
Modèle déposé. Tous droits de reproduction interdits. Photos non contractuelles.
De conception et de fabrication française, ce matériel est conforme aux normes françaises et européennes
(marquage CE). Matériel garanti 5 ans hors batterie (1 an).
Références articles: GED-800-220-AB
35
2012-INDA
L’énergie
III / PAD
nomade
III / PAD 180-12
Le PAnneau Déporté PAD-180-12 est un assemblage compact de 2 panneaux photovoltaïques monocristallins
de 90 Wc chacun protégés par 2 carters en aluminium peints (par poudrage). Dotés d’une rallonge électrique
de 10 ml il est principalement destiné à recharger la batterie du GED en site isolé.
Il peut être fixé sur une toiture, à une rambarde ou bien simplement posé au sol sur sa béquille.
Monté sur roulettes, le PAD peut être déplacé n’importe où, même chargé dans un coffre de véhicule.
Ce PAD peut aussi se raccorder :
aux camping-cars, caravanes et bateaux (nécessite un régulateur de charge 12 V DC / 15 Ampères
raccordé à la batterie secondaire : nous consulter)
A des unités d’énergies portables et transportables (dotées d’un régulateur de charge adapté),
Aux batteries des vélos électriques (dotés d’un régulateur de charge adapté),
etc.
Le PAD-170-12 NOETEC est donné pour une durée de fonctionnement d’environ 20 ans :
12 ans = 90% de P max
25 ans = 80% de P max
De conception française, ce PAD NOETEC est conforme aux normes françaises et européennes (marquage
CE). Matériel garanti 5 ans.
Masse ≈ 20 Kg
Modèle déposé. Tous droits de reproduction interdits. Photos non contractuelles.
De conception et de fabrication française, ce matériel est conforme aux normes françaises et européennes
(marquage CE). Matériel garanti 5 ans.
Références articles: PAD-180
Autonomies : voir le chapitre V
36
36
2012-INDA
L’énergie
nomade
IV / EOLIENNE
IV / EOLIENNES
L’alternateur à faible inertie est entrainé par un rotor équilibré avec soin, cela
permet à cette éolienne de produire en permanence quelles que soient les
conditions de vent.
Avec une vitesse de vent établie à 15 Nœuds cette éolienne peut fournir 16 ou
36 Ampères par 24 Heures.
Elle est conçue pour fonctionner en permanence en totale autonomie, la
régulation est interne et automatique.
Les circuits électriques sont totalement protégés, ils sont noyés dans la résine
époxy.
Cette éolienne est conçue comme un chargeur d’entretien, et peut être
raccordée aux batteries sans régulateurs.
Pour éviter une détérioration rapide et conserver une bonne longévité, il est
établi que les batteries doivent être constamment chargées, même avec un
courant faible.
Cette éolienne est conçue pour ne pas surcharger les batteries, elle se régule
elle même car elle s’ajuste automatiquement à la résistance interne des
batteries comme un chargeur.
Les vents forts n’ont aucun impact sur cette éolienne car la conception du
rotor type aerofoil fait que tout excédent est ‘’consommé’’. Les essais en
tunnel avec de la fumée montrent clairement que lorsque la vitesse maximale
du rotor est atteinte, l’air excédentaire est évacué sous forme de tourbillon au
dessus de l’éolienne.
Très simple à installer, ce kit éolien se raccorde directement à la prise électrique dédiée à cet effet sur le
pupitre du GED.
Vent/ Nœuds
30 % d’énergie en plus, exemples d’un complément d’énergie
électrique :
Pour un vent moyen de 15 nœuds ≈ 10 m/sec (bonne brise selon
l’échelle de Beaufort), la production d’électricité sera d’environ 1.5 Ah
soit 36 Ah/jour ≈ 400 Wh/jour. Sur une basse de production de
800Wh/jour, le gain est d’environ 50 % d’énergie en plus.
Avec un support mural
Composition :
1 éolienne verticale dotée de son régulateur de charge
Support mural
Références articles: NOE1000F (avec support mural)
37
2012-INDA
L’énergie
V
V / REGLAGES
nomade
/ Réglages et Charge électrique produite :
Le calcul de charge électrique produite par un Générateur Electrique Solaire dépend principalement:
de la position des panneaux (orientation et angle d’inclinaison)
du taux moyen d’irradiation solaire pour chaque site.
Positions
Orientation (azimut)
Les Générateurs Electriques Solaires NOETEC étant mobiles, ils
peuvent être facilement orientables:
Face au Sud dans l’hémisphère Nord
Face au Nord dans l’hémisphère Sud
Angle d’inclinaison (hauteur)
L’angle d’inclinaison des panneaux des GES est réglable par
rapport au sol à :
Position 1 : 45°
Position 2 : 22.5°
Position 3 : 5 °
Le réglage dépend de la période de l’année et de la
position géographique du Générateur Electrique Solaire.
Dans les zones hémisphériques, les panneaux
devront être réglés selon la période de l’année de
45° l’hiver à 22.5° l’été.
Au niveau de l’équateur, il pourra rester à 5° toute
l’année.
Exemple de réglage hauteur pour l’hémisphère Nord
38
38
2012-INDA
L’énergie
V / REGLAGES
nomade
Taux de radiation
Le taux de radiation est variable selon :
Les périodes de l’année,
Les zones géographiques,
Les climats,
La carte ci-dessous montre le taux moyen de radiation dans le monde. A partir de ce document, il est possible
d’obtenir une évaluation de la quantité d’énergie électrique produite par un Générateur Electrique Solaire.
Bien entendu, NOETEC peut réaliser des études précises.
Taux moyen d’irradiation solaire journalier en KWh/m² dans le monde
(voir aussi le site : http://re.jrc.ec.europa.eu/pvgis/)
Quantité d’énergie produite par un PAD-180-12 en fonction du taux moyen d’irradiation solaire.
Afin de réaliser une étude précise,
merci de contacter la société
NOETEC ou un des revendeurs
agréés (www.noetec.fr)
Quantité d'énergie disponible par jour
(W/jour)
Quantité d'énergie disponible par jour (W/jour)
972,0
810,0
648,0
486,0
324,0
Irradiation moyenne Kw/m².jour
2
3
4
5
6
39
2012-INDA
L’énergie
V/ REGLAGES
nomade
Comment prédéterminer votre installation ?
1 : faire un bilan énergétique : Type d’appareil, sa consommation, son temps d’utilisation, le
nombre.
Exemple
Tableau des consommations en 220 V AC 50 Hz
Type de Récepteur
Consommation
(en Watt)
Durée journalière
(estimation en h)
Nbre
Puissance instantannée
Maxi (Watts)
Réfrigirateur 70 litres 142 Kwh/an
eclairages
390
15
24/24
6
1
2
200
30
230
TOTAL
Bilan
(en W/j)
0,00
390,00
180,00
570,00 Wh/j
Le bilan fait apparaître une quantité d’énergie minimum journalière = 570.00 Wh/j.
Il convient de disposer d’une quantité d’énergie supérieure au besoin.
Nota : La puissance instantanée ne doit pas dépasser 650-700 watts.
2 : Déterminer la production d’énergie.
Utilisation de secours raccordé au réseau électrique (pannes, délestages, etc.).
Recharge sur une source électrique existante pour une utilisation déportée
Pas besoin du PAD-180-12
Quantité d’énergie disponible = 91 Ah soit 1092 Wh.
Temps de recharge à 35 Ah / 91 Ah ≈ 3 heures.
Dans ces deux cas d’utilisation, la quantité d’énergie disponible est supérieure au besoin : 1092-570 ≈ + 522 soit
47%.
En site isolé.
PAD 180-12 OBLIGATOIRE.
Il faut se référer à la quantité d’énergie produite par un PAD-180-12 en fonction du taux moyen d’irradiation
solaire
Exemple :
Utilisation au Sénégal dont le rayonnement solaire est de 5 à 6 Kwh/m²/jour ≈ 810-900 Wh/jour produit par un
appareil.
Dans ce cas d’utilisation, la quantité d’énergie disponible est supérieure au besoin : 850-570 ≈ + 280 soit 33 %.
40
40
2012-INDA
L’énergie
VI
nomade
VI / EXEMPLES
/Exemples d’utilisation
41
2012-INDA
L’énergie
42
nomade
VI / EXEMPLES
42
2012-INDA
L’énergie
nomade
NOTES
43
2012-INDA
L’énergie
nomade
Siège social : Centre d’affaires du pôle, ZI 3, Impasse de la
Valenceaude 16160 Gond-Pontouvre - France
Site : www.noetec.fr
Contact commercial : [email protected]
Tel : 33 (0)5 16 16 58 17
44
