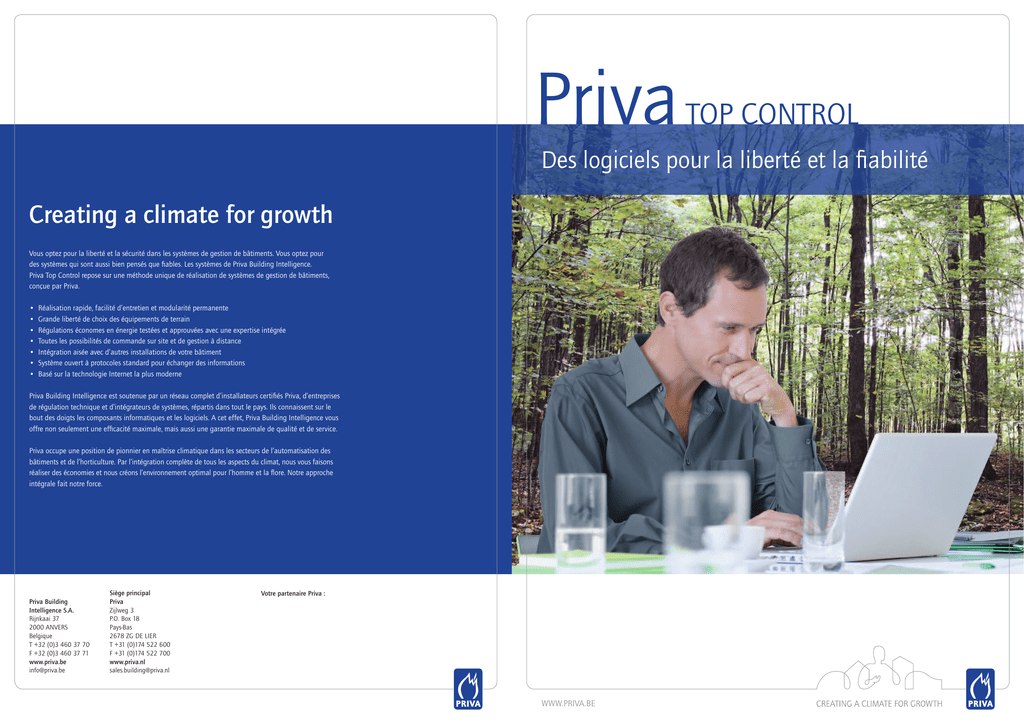

TOP CONTROL
Des logiciels pour la liberté et la fiabilité
Creating a climate for growth
Vous optez pour la liberté et la sécurité dans les systèmes de gestion de bâtiments. Vous optez pour
des systèmes qui sont aussi bien pensés que fiables. Les systèmes de Priva Building Intelligence.
Priva Top Control repose sur une méthode unique de r­éalisation de systèmes de gestion de bâtiments,
conçue par Priva.
•
•
•
•
•
•
•
éalisation rapide, facilité d’entretien et modularité permanente
R
Grande liberté de choix des équipements de terrain
Régulations économes en énergie testées et approuvées avec une expertise intégrée
Toutes les possibilités de commande sur site et de gestion à distance
Intégration aisée avec d’autres installations de votre bâtiment
Système ouvert à protocoles standard pour échanger des informations
Basé sur la technologie Internet la plus moderne
Priva Building Intelligence est soutenue par un réseau complet d’installateurs certifiés Priva, d’entreprises
de régulation technique et d’intégrateurs de systèmes, répartis dans tout le pays. Ils connaissent sur le
bout des doigts les composants informatiques et les logiciels. A cet effet, Priva Building Intelligence vous
offre non seulement une efficacité maximale, mais aussi une garantie maximale de qualité et de service.
Priva occupe une position de pionnier en maîtrise climatique dans les secteurs de l’auto­matisation des
bâtiments et de l’horticulture. Par l’intégration complète de tous les aspects du climat, nous vous faisons
réaliser des économies et nous créons l’environnement optimal pour l’homme et la flore. Notre approche
intégrale fait notre force.
Priva Building
Intelligence S.A.
Rijnkaai 37
2000 ANVERS
Belgique
T +32 (0)3 460 37 70
F +32 (0)3 460 37 71
www.priva.be
[email protected]
Siège principal
Priva
Zijlweg 3
P.O. Box 18
Pays-Bas
2678 ZG DE LIER
T +31 (0)174 522 600
F +31 (0)174 522 700
www.priva.nl
[email protected]
Votre partenaire Priva :
WWW.PRIVA.BE
Travailler selon une méthode intelligente
Opter pour Priva Top Control, c’est opter pour
une plus grande liberté et d’avantage de sécurité
Priva Top Control
Priva Top Control est le logiciel complet pour la gestion intelligente de bâtiments qui favorise une étroite
collaboration entre les applications et les régulateurs Priva. Dans un environnement intégré, vous pouvez
gérer et entretenir votre bâtiment en toute efficacité.
Le système de gestion de bâtiments Priva Top Control
se distingue comme suit :
• la libre disponibilité d’applications d’ingénierie ;
• des fichiers de projet qui sont la propriété exclusive du donneur
d’ordre ;
• la méthodologie intelligente qui vous permet également de confier
des extensions au fournisseur de votre choix ;
• l’efficacité et la rapidité de la réalisation et de l’extension des projets.
La main-d’œuvre représente une part importante des coûts de
réalisation, de maintenance et d’extension des systèmes de gestion
de bâtiments. C’est pourquoi la programmation doit présenter un
fonctionnement rapide et efficace. C’est possible, grâce à la méthode
Priva Top Control.
Calcul, projection, ingénierie, simulation, commande, visualisation
et enregistrement sont possibles avec une seule famille logicielle
intégrée. Le tout au départ d’une seule source : la base de données
du projet, dans laquelle les données sont introduites une seule fois.
Ces informations sont ensuite utilisées dans toutes les applications.
Une large gamme de modules de régulation
Priva Top Control repose sur un large assortiment de modules de
­régulation librement configurables destiné à pratiquement tous les
équipements installations que l’on rencontre dans un bâtiment.
Il existe par exemple des modules de régulation pour le chauffage,
le refroidissement, le stockage chaud et froid, les pompes à chaleur
et l’indication de légionelles. Les modules de régulations sont tous
pourvus de schémas de processus et de descriptions détaillées qui
s’adaptent automatiquement à la configuration choisie. Pour des
parties d’installation spécifiques au projet, Priva Top Control dispose
d’un environnement programme graphique-puissant et flexible.
Vous pouvez ainsi réaliser des systèmes complets de gestion de
bâtiments sans connaissance de langages spécifiques de programmation. Résultat : des installations qui s’entretiennent facilement et qui
s’utilisent en toute liberté. Bref, une garantie de faibles coûts pendant
toute la durée de vie (total cost of ownership).
Ouvert et avant-gardiste
Priva Top Control est ouvert et avant-gardiste. Basé sur les c­ onnaissances
les plus modernes en techniques de régulation, technologies Internet
et standards tels que XML, BACnet, Echelon/LonMark, KNX/ EIB,
Modbus, M-bus, ODBC, SQL et OPC. Opter pour Priva Top Control,
c’est opter pour une plus grande liberté et d’avantage de sécurité.
La méthode Priva Top Control pour un système intégré de gestion de bâtiments
Pour chaque application la bonne solution
Priva Top Control se compose entre autres des
­applications suivantes :
TC Vision : l’application PC pour la commande locale et à distance,
avec visualisation, graphiques, tableaux, documentation et aperçu
des alertes.
TC WebVision : l’application de serveur Web pour la commande par
navigateur avec possibilités complètes de visualisation, permettant
de commander tous vos systèmes Priva Top Control à distance. Vous
n’avez plus qu’à entretenir des fichiers sur un même emplacement.
TC WebDisplay : la commande par navigateur orienté texte depuis
un PC ou PDA, qui communique directement avec le serveur Web
dans votre ordinateur-de régulation.
TC Remote : l’application PC proposant une sélection claire de variables
et de paramètres pour une commande individuelle p
­ ersonnalisée.
TC Remote est toujours à portée de main lorsque vous notifiez vos
souhaits climatiques.
TC History : l’application pour l’enregistrement de données à long
terme, qui extrait en ligne des données sélectionnées et les stocke
dans une base de données ouverte.
TC ServeCenter : l’application PC pour la gestion des alarmes et des
pannes surveille votre système de gestion de bâtiments Priva ; dans
votre bâtiment mais aussi à l’extérieur, par le biais de modems ou du
réseau d’entreprise. Le cas échéant, TC ServeCenter fait intervenir les
techniciens responsables en fonction de la grille de service et du type
d’alarme.
TC OPC Server : cette application met des informations de votre
système de gestion de bâtiments à disposition d’autres applications
PC sous format standard.
TC OPC Server : l’interface permettant de commander des ­équipements
de tiers depuis TC WebVision et TC Vision.
TC BACnet Router : la combinaison de composants matériels et de
logiciels qui rend des projets Priva Top Control nouveaux et existants
BACnet natifs.
TC Select : l’application d’ingénierie de Priva Top Control qui propose
des centaines de modules de régulation prêts à l’emploi et de possibilités
de programmation graphique afin de réaliser et d’entretenir de façon
intégrée des systèmes de gestion de bâtiments.
TC Select
La méthode la plus intelligente
du ­cahier des charges au système
Support total des composants matériels
Intégration totale à Compri HX
Indépendance par rapport aux équipements de terrain
Priva Top Control offre un soutien total des régulateurs Priva.
Le régulateur adéquat est déterminé en fonction des entrées et
sorties requises. Inversement, le logiciel est optimisé en fonction
de l’ordinateur de régulation utilisé.
A fortiori dans des projets de rénovation, vous voulez pouvoir choisir
librement les capteurs et actionneurs à utiliser. Priva Top Control offre
cette liberté. Grâce à la vaste collection de caractéristiques, qui peuvent
aussi être définies personnellement, vous pouvez utiliser pratiquement
n’importe quel modèle d’équipement de terrain. Grâce au filtrage
intelligent, il n’est même pas nécessaire d’utiliser un câblage protégé ;
en réutilisant le câblage existant, vous pouvez dès lors réaliser des
économies sensibles.
La méthode Priva est au cœur de l’application d’ingénierie TC Select.
Des modules de régulation testés en profondeur
Le vaste assortiment de modules de régulation constitue la base
de Priva Top Control. Pour pratiquement tous les équipements
du bâtiment, Priva propose un module de régulation adapté et testé
en profondeur. Vous économisez beaucoup de temps, tant pendant
la réalisation que lors de la mise en service de votre système de
gestion de bâtiments.
La communication est simple
Fonctionnement et format cohérents
Graphiques embarqués et comptage des heures de
fonctionnement
Qu’il s’agisse d’un échange d’informations entre les différents régulateurs,
la commande à distance, les e-mails ou la notification d’alarmes par
SMS : quelques clics de souris suffisent. Priva Top Control se charge de
transmettre correctement les données de sorte que les informations ne
se perdent pas.
Un module se compose de la régulation, de la visualisation, des
paramètres et de la documentation. Ces modules de régulation sont
ajoutés à un projet et une navigation claire et accessible est directement
mise en place. Dans le même temps, TC Select génère automatiquement
tous les objets BACnet pour TC BACnet Router, les nomme et les
associe aux bonnes variables Top Control. Grâce à Priva Top Control,
les systèmes de gestion de bâtiments sont réalisés de façon cohérente,
même lorsque BACnet natif est une exigence ou lorsqu’il est réalisé par
plusieurs ingénieurs.
Les données collectées depuis votre installations sont précieuses.
C’est pourquoi Priva Top Control propose des graphiques standard sur
l’ensemble des mesures et PID. Pour des groupes de moteur, le comptage
des heures de fonctionnement est possible et la consommation d’énergie
est enregistrée dans des tableaux. Ces données sont conservées dans le
régulateur et peuvent être consultées facilement à l’aide de la commande
par écran tactile. En conséquence, vous disposez à tout moment des
informations les plus récentes, même lorsque le PC a été déconnecté.
De la configuration au travail sur mesure
Chaque bâtiment possède d’autres installations et des stratégies
de régulation différentes. Les modules de régulation Top Control
sont le fruit de nombreuses années d’expérience. Simplement en les
configurant, les modules de régulation sont adaptés sur mesure
en fonction de votre bâtiment.
Couplage en une seule installation
A l’instar des canalisations qui relient les équipements de votre
bâtiment, les différents modules de régulation sont couplés entre
eux au sein de Priva Top Control. Tout se fait par une interface
graphique, rapide et claire.
Simulation hors ligne de la technique de régulation
Vous pouvez simuler un ordinateur de régulation pour tester la stratégie
de régulation, hors ligne, donc sans le moindre risque pour votre
installation.
Documentation exhaustive
Chaque module de régulation est accompagnée d’une vaste
­documentation destinée à l’ingénieur et à l’utilisateur. Elle décrit
le fonctionnement et suit les modifications de la configuration,
les couplages et les valeurs actuelles.
Une plus grande liberté et fiabilité
La composition complète du système de gestion de bâtiments et la configu­ration sont déterminées dans la base
de données de projet. Elle contient toutes les i­ nformations permettant de modifier, d’étendre et de c­ ommander
votre système conformément à vos souhaits, mais aussi par OPC ou BACnet.
Le donneur d’ordre reste propriétaire des fichiers sources du projet
En vertu de la philosophie de Priva Top Control, la base de données contenant les données de votre projet
est et reste votre propriété. En outre, vous pouvez disposer de tous les outils Priva Top Control nécessaire
à la réalisation d’un système de gestion de bâtiments. La continuité de votre installation est ainsi garantie !
Intégration globale
Choisissez la commande qui vous convient
Outre le système de gestion de bâtiments, un bâtiment intelligent
contient bien d’autres équipements avec lesquels des informations
doivent être échangées.
Pour la commande de votre installation, Priva Top Control offre de nombreuses possibilités avec des composants
matériels de Priva ou avec un PC ou PDA équipé de Microsoft Windows®, tant à distance que sur place.
A cette fin, Priva Top Control propose un large éventail de protocoles
standard et spécifiques aux produits.
Le couplage universel permet la maintenance du protocole
Chaque projet inclut une licence TC Vision
Pour l’échange d’informations techniques avec les équipements de
tiers, Priva Building Intelligence a conçu le couplage universel.
Par conséquent, l’ingénieur en régulation peut se concentrer sur
la relation technique entre les différents équipements sans devoir
se plonger dans les spécificités précises du protocole.
Grâce aux nombreux schémas fournis avec l’application, vous pouvez
réaliser rapidement la visualisation sur le PC. C’est pourquoi chaque
projet est fourni par défaut avec une licence pour un utilisateur de
TC Vision, l’application PC pour la commande et la visualisation,
localement et à distance par modem.
La flexibilité est la norme
Une plus grande liberté grâce à la technologie serveur
Web
Jamais deux utilisateurs ne sont les mêmes, jamais deux installations
ne sont identiques. C’est pourquoi un système de gestion de bâtiments
Priva Top Control peut toujours être modifié et étendu.
Grâce à la technologie serveur Web moderne, vous n’êtes plus lié
à un site pour commander l’ensemble de vos systèmes de gestion
de bâtiments. A l’aide de TC WebVision et de Microsoft Internet
Information Services, le navigateur vous donne toutes les informations
sur votre installation : y compris toutes les illustrations et graphiques.
Grâce à l’utilisation de la norme Scalable Vector Graphics (SVG),
l’utilisation est pratiquement aussi simple que sur une application PC.
Manipulation et ajout de schémas
Mobile avec le PDA
Les schémas de processus repris dans le module de régulation peuvent
aisément être adaptés. Le schéma reste dès lors identifiable par vous.
Grâce à TC WebDisplay, le navigateur vous permet aussi d’accéder
au serveur Web interne de l’ordinateur de régulation Compri HX.
Tous les paramètres de commande et de service sont alors accessibles.
TC WebDisplay fonctionne aussi à merveille avec votre Pocket PC
ou PDA, par exemple par le biais d’un LAN sans fil.
Photos et symboles dynamiques
Un schéma peut inclure vos photos et vos plans. De même, vous
pouvez utiliser des symboles dynamiques, dont la couleur, la forme
ou la taille peuvent varier en fonction d’une variable. L’information
est ainsi plus accessible et la navigation dans votre projet s’en trouve
optimisée.
Programmation graphique avec des éléments
Lorsque la fonctionnalité souhaitée d’un module de régulation, souvent
spécifique à un projet, n’est subitement pas disponible, vous pouvez la
programmer. Dans un environnement graphique, des blocs de fonction
complets, les éléments, peuvent être fusionnés en quelques clics.
A cette fin, des formules sont utilisées pour convertir des valeurs
en une unité de grandeur.
Gestion sûre des utilisateurs
Avant de pouvoir commander votre installation, vous devez vous
identifier dans le système. Pour chaque utilisateur, vous pouvez définir
à quel niveau des paramètres peuvent être modifiés. En outre, sécurité
oblige, chaque modification de paramètre est enregistrée dans
l’ordinateur de régulation.
Documentation générée automatiquement
La configuration et les couplages entre les modules de régulation,
les entrées et sorties utilisées des ordinateurs de régulation, mais aussi
une description technique complète : Priva Top Control génère pour
vous un document texte qui contient toutes ces informations.
Une technologie qui a fait ses preuves
Chaque année, plusieurs milliers d’installations climatiques et de
bâtiments sont automatisées grâce à Priva Top Control, allant de
salle de gym au musée, du théâtre au complexe de bureaux et de la
plate-forme offshore au site de production. Voici un aperçu des projets
réalisés : Lunch Garden, Novotel, Mobistar, Electra­winds, CBC (KBC),
Axa (Banque), BNP Paribas, Croix-Rouge, Hôtel Hilton, C&A, INBEV,
Quick, …
