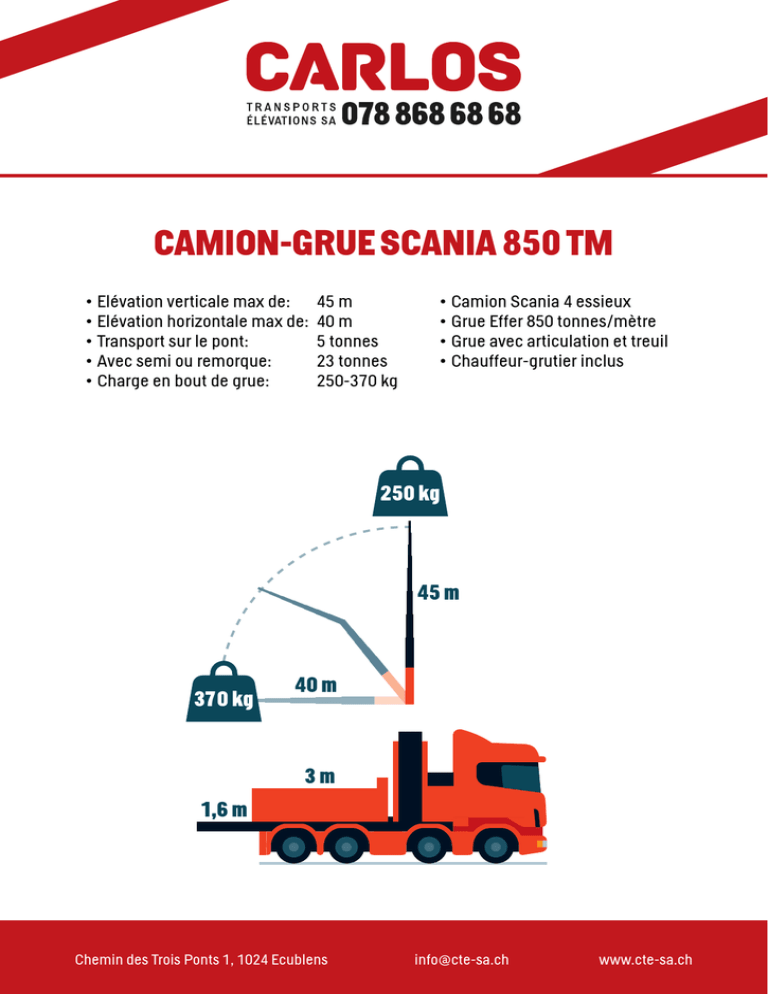

CAMION-GRUE SCANIA 850 TM
• Elévation verticale max de: 45 m
• Elévation horizontale max de: 40 m
• Transport sur le pont:
5 tonnes
• Avec semi ou remorque:
23 tonnes
• Charge en bout de grue:
250-370 kg
• Camion Scania 4 essieux
• Grue Effer 850 tonnes/mètre
• Grue avec articulation et treuil
• Chauffeur-grutier inclus
SCANIA 850 TM
250 kg
45 m
370 kg
40 m
3m
1,6 m
Chemin des Trois Ponts 1, 1024 Ecublens
[email protected]
www.cte-sa.ch
5
4
5
0°
DIAGRAMME DE GRUE
8S + JIB 6S
(H)m 42
40
38
0
2
4
6
8
Scania 850 TM
10
12
14
16
18
20
22
24 26
kg
m
80°
kg
870
36
34
28 m
kg
415
m
37.76
(H)m
42
510
35.66
39.9
32
30
28
26
24
3700
9.60
2830
11.11
22
1875 1360 1070 870 730
12.79 14.54 16.18 17.93 19.71
20
18
16
14
12
10
8
3700
4400
1875
2830
1070
1360
870
+20°
655
1180 1000
840
33.55
23.44 26.63 30.02
1100
910
780
24.95 28.38 31.77
