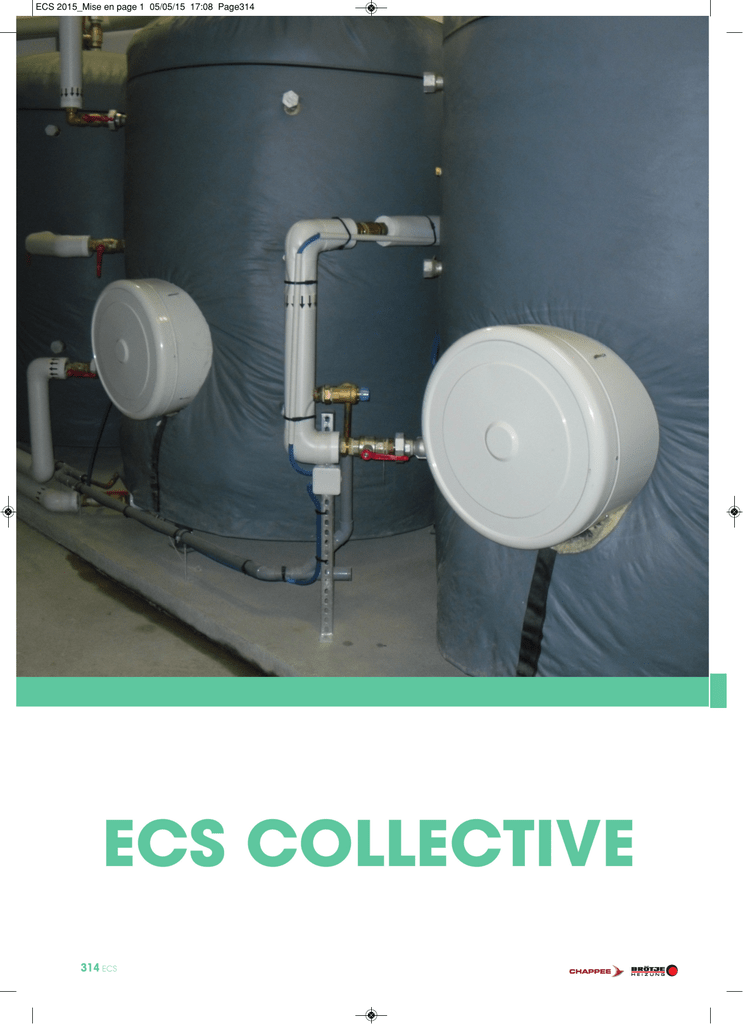

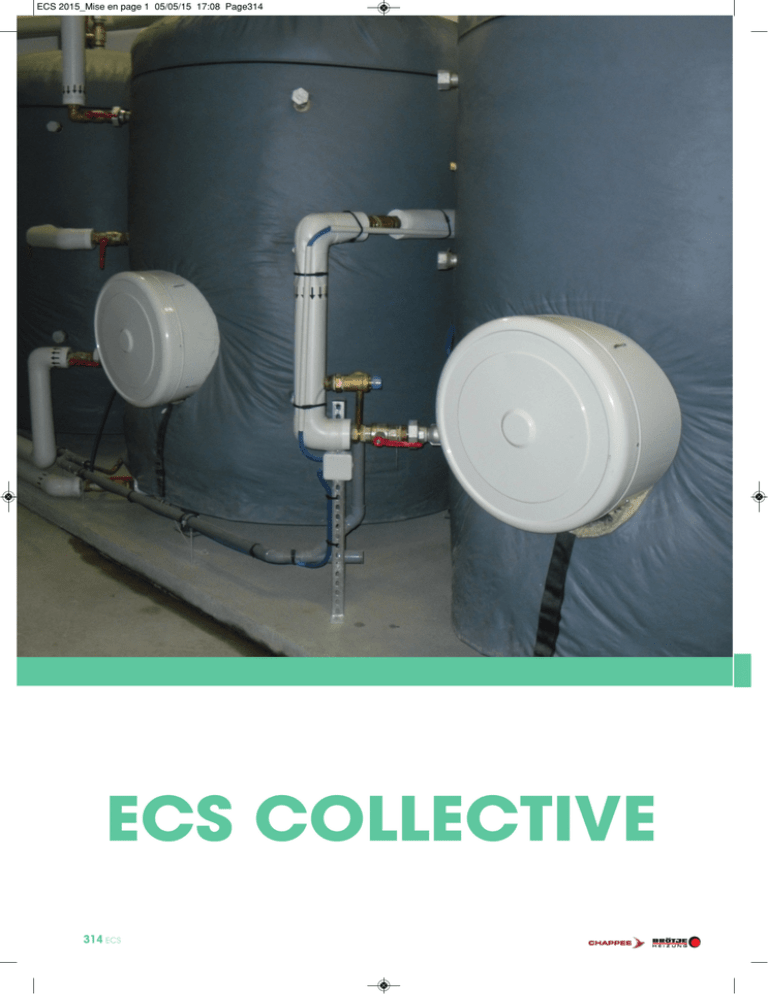

ECS 2015_Mise en page 1 05/05/15 17:08 Page314
314 ECS
Leurre
ACI
TMV
E xemple de s olution d’appoint
WGB 50-110 E
T
ATF
HK 1
HK 1
HVF
T
HP
HM
M
HVF
T
HP
HM
M
NF
SOMMAIRE
ECS
- Descriptif ECS collective ....................................................................316
- Applications ECS ..............................................................................319
- Solutions ECS ...................................................................................328
- Gamme Friwa...................................................................................334
- Gamme ballon BRP...........................................................................337
- LSR .................................................................................................338
- PIM L...............................................................................................341
- Ballons indépendants EAS .................................................................343
- Gamme ballon TSE ...........................................................................344
- Gamme ballon TR .............................................................................346
ECS 315
ECS COLLECTIVE
Il existe plusieurs types de solutions de production d'eau chaude sanitaire
ECS
ECS
ECS
ECS
instantanée
semi-instantanée
semi-accumulée
accumulée
ECS instantanée
l'échangeur devant produire l'eau chaude sanitaire doit disposer d'une puissance d'échange suffisante pour produire de l’eau chaude lors du pic de consommation.
Ce pic de consommation se calcule à l'aide du coefficient de simultanéité qui caractérise le nombre de logement en puisage simultané.
1
Coefficient de simultanéité =
+ 0,17 (n étant le nombre de logements)
√n - 1
1
4
0,9
3,5
0,8
3
0,7
0,6
2,5
0,5
2
Simultanéité
0,4
1,5
Période de pointe h
0,3
1
0,2
0,5
0,1
0
0
3
5
7
10
15
20
25
30
40
50
75
100
Le débit de pointe = débit total des logements cumulé x coefficient de simultanéité
Logement
Volume journalier
Débit instantané
Type
F1/F2
F3/F4
F5/F6
120
160
200
9
15
18
douche
baignoire
baignoire luxe
Ces données intégrent un coefficient de sécurité et sont données à 60°C
Exemple pour 20 logements F3 :
Coefficient de simultanéité = 0,4
Débit instantané = 20 * 15 * 0,4 = 120 l/min à 60°C
316 ECS
ECS COLLECTIVE
ECS semi-instantanée
Le principe d'un système semi instantané est de pouvoir sous dimensionné légérement l'échangeur car un stockage tampon dsu sanitaire permet de couvrir le pic de
consommation en 10 min.
Le débit 10 min = 10 x débit total des logements cumulé x coefficient de simultanéité
Le débit 10 min = 10 x débit de pointe
Les tableaux de nos solutions ECS vous donnent les performances en 10 min soutirage à 60°C.
Débit de pointe en 10 min = 10 * 20lgts * 15 l/min * coefficient de simultaneité (0,4)
Débit de pointe en 10 min = 1200 l/10min à 60 °C
Débit horaire de pointe = 0,75 * volume journalier totale (20 * 160) * coefficient de simultaneité (0,4) = 960 l/h à 60°C
ECS semi-accumulée
En semi accumulé, le système installé doit être capable de répondre à la solicitation en eau chaude sanitaire durant la période de pointe. La période de pointe
correspond à un laps de temps durant laquel 75% des besoins de la journée pourront être sollicités.
Typiquement en logement collectif la période de pointe correspond au soutirage du matin entre 7H et 9H et le soir entre 19H et 21H
Période de pointe = 1/coefficient de simultanéité
Volume soutiré durant la période = 0,75 x volume journalier des logements
Période de pointe = 1 / 0,4 = 2,5 H soit 2H30min
Volume soutiré durant la période de pointe = 0,75 * 20 logements * 160 l/jour = 2400 l à 60°C sur 2H30
Débit horaire de pointe = 0,75 * volume journalier totale (20 * 160) * coefficient de simultaneité (0,4) = 960 l/h à 60°C
ECS accumulée
La solution accumulé est très répandu lors de solution tout électrique car elle permet de réduire fortement le recours à des puissances importantes de générateur.
l'idée est de stocker le volume journalier nécessaire pour assurer les besoins tout en tenant compte d'une remontée en température en 6 ou 8H pour éviter les risques
d'inconforts.
Volume de stockage journalier = nombre de logement x consommation des logements
1,163 x volume x 50
Puissance du générateur pour une chauffe en X heures (kWh) =
X x 1000
Volume journalier = 20 * 160 = 3200
Volume de stockage à selectionner idéalement 3000 l environ
1,163 x 20 x 160 x 50
Puissance du générateur pour une chauffe en 6H =
= 31 kW
ECS
6 x 1000
ECS 317
ECS COLLECTIVE
Quelques exemples de dimensionnements
Pour les logements collectifs
Instantané
Nb de logements F3/F4
Semi-instantané
Semi-accumulé
P (kW)
ECS 60°C
Stockage (l)
P( kW)
Stockage (l)
3
52
30
43
5
66
50
50
7
81
70
10
102
15
20
Accumulé
P( kW)
Stockage (l)
P( kW)
300
7
500
6
400
13
750
6
58
500
17
1000
9
100
68
750
19
1500
14
130
150
79
1000
27
2000
17
162
200
93
1000
38
2500
19
25
187
250
101
1500
39
3000
23
30
218
300
114
1500
48
3500
25
35
239
350
118
2000
51
4000
29
40
265
400
127
2000
60
4500
32
45
289
450
133
2000
69
5000
35
50
321
500
148
3000
66
6000
46
Pour les hôtels
Instantané
Nb de chambres
d’hôtel 3*
Semi-instantané
Semi-accumulé
Accumulé
P (kW)
ECS 60°C
Stockage (l)
P( kW)
Stockage (l)
P( kW)
Stockage (l)
P( kW)
3
70
50
53
150
35
500
5
5
92
100
57
400
30
750
5
7
113
100
78
500
42
1000
7
10
143
150
91
750
45
1500
12
15
187
200
98
1000
63
2000
14
20
230
300
126
1500
67
3000
24
25
272
500
125
1500
91
4000
22
30
308
500
144
1500
111
5000
43
35
348
750
163
1500
138
6000
54
40
386
1000
170
2000
140
-
-
45
420
1000
196
3000
137
-
-
50
451
1500
194
3000
153
-
-
Pour le choix du générateur en accumulé
Une remontée du volume de stockage en 6 ou 8H est conseillée
3 kW
Temps de chauffe
nécessaire en heure
4,5 kW
24
22
6 kW
20
18
9 kW
16
14
12 kW
12
10
8
Plage de sélection
de l’appoint en accumulé
6
4
15 kW
30 kW
2
0
50
75
100
150
200
300
500
750
1000
1500
2000
3000
5000
8000
12000
Volume d’eau
à chauffer de 10 à 60°C
45 kW
60 kW
318 ECS
} Solution PAC seule
} 1 ballon jusqu’à 1500 l
} Appoint électrique
} Solution RT 2012
APPLICATIONS
ECS THERMODYNAMIQUE COLLECTIVE
Leurre
ACI
TMV
2
3
1
2 Module intérieur Caelia. Découplage hydraulique du
condenseur de l’installation. 30 mètres de dénivelé
maximum entre le groupe extérieur et intérieur. 75 mètres
de distance maximale entre le groupe extérieur et l’unité
intérieure. Appoint électrique intégré de 6 kW en
monophasé et 9 kW en triphasé.
3 Ballon TSE. Ballon sanitaire en acier émaillé simple
échangeur. Volume disponible de 750 à 3000 l. Jaquette
M1 en laine minérale de 100 mm d’épaisseur pour une
isolation thermique maximale. En option, jaquette M0
disponible. Échangeur surdimensionné pour une capacité
d’échange maximale.
ECS
1 Groupe extérieur de puissance 11 ou 16 kW. Version
monophasée ou triphasée. Solution modulante inverter de
30 à 100%. Fonctionnement jusqu’à -20°C en extérieur.
ECS 319
} Solution PAC cascade (jusqu’à 32 kW)
} Appoint électrique
} Solution RT 2012
APPLICATIONS
Vers PAC
Esclave
TMV
1
2
2
3
1
1 Groupe extérieur de puissance 11 ou 16 kW. Version
monophasée ou triphasée. Solution modulante inverter de
30 à 100%. Fonctionnement jusqu’à -20°C en extérieur.
320 ECS
2 Module intérieur Caelia. Découplage hydraulique du
condenseur de l’installation. 30 mètres de dénivelé
maximum entre le groupe extérieur et intérieur. 75 mètres
de distance maximale entre le groupe extérieur et l’unité
intérieure. Appoint électrique intégré de 6 kW en
monophasé et 9 kW en triphasé.
CIRCUIT A = ECS
PPE MMC = Circuit A
S.ECS = passer la ligne sur POMPE
TPO PRODUCT ECS = 10 h
TEMPO INTER ECS = 0
Module Pilote réglage cascade :
INSTALLATION = ETENDUE
CASCADE = OUI
REGUL.MAITRESSE = OUI
Module suiveur réglage cascade :
INSTALLATION = ETENDUE
CASCADE = OUI
REGUL.MAITRESSE = NON
NUMERO ESCLAVE = 2
3 Ballon TSE. Ballon sanitaire en acier émaillé simple
échangeur. Volume disponible de 750 à 3000 l. Jaquette
M1 en laine minérale de 100 mm d’épaisseur pour une
isolation thermique maximale. En option, jaquette M0
disponible. Échangeur surdimensionné pour une capacité
} Appoint gaz sur ballon complémentaire
} Solution RT 2012
APPLICATIONS
Leurre
ACI
TMV
WGB 50-110 E
4
T
ATF
HK 1
HK 1
2
3
HVF
T
3
HP
HM
M
HVF
T
HP
H
P
HM
M
1
NF
2 Module intérieur Caelia. Découplage
hydraulique du condenseur de l’installation.
30 mètres de dénivelé maximum entre le
groupe extérieur et intérieur. 75 mètres de
distance maximale entre le groupe extérieur
et l’unité intérieure.
3 Ballon TSE. Ballon sanitaire en acier
émaillé simple échangeur. Volume disponible
de 750 à 3000 l. Jaquette M1 en laine
minérale de 100 mm d’épaisseur pour
une isolation thermique maximale. En
option, jaquette M0 disponible. Échangeur
surdimensionné pour une capacité
4 Appoint hydraulique (gaz ou fioul).
Solution à dimensionner pour que le
couple, volume de stockage et puissance
générateur, réponde aux conditions de
confort de l’installation.
ECS
1 Groupe extérieur de puissance 11 ou
16 kW. Version monophasée ou triphasée.
Solution modulante inverter de 30 à
100%. Fonctionnement jusqu’à -20°C en
extérieur.
ECS 321
} Solution PAC cascade (jusqu’à 32 kW)
} Solution RT 2012
APPLICATIONS
Leurre
ACI
1
2
TMV
WGB 50-110 E
4
T
ATF
HK 1
HK 1
3
3
2
HVF
T
HP
HM
M
HVF
T
HP
HM
M
1
NF
extérieur.
322 ECS
3 Ballon TSE. Ballon sanitaire en acier
émaillé simple échangeur. Volume disponible
de 750 à 3000 l. Jaquette M1 en laine
minérale de 100 mm d’épaisseur pour
une isolation thermique maximale. En
option, jaquette M0 disponible. Échangeur
surdimensionné pour une capacité
4 Appoint hydraulique (gaz ou fioul).
Solution à dimensionner pour que le
couple, volume de stockage et puissance
générateur, réponde aux conditions de
confort de l’installation.
(ou électrique sur demande)
APPLICATIONS
ANTIELLE
LÉGIONN éale
on id
La soluti ilieu
pour le m r
e
hospitali
Variante avec 2 Friwa en cascade
TBC
S1
S1
FRIWA
T-ESC
S2
FRIWA
T-ECS
S2
S6
T-EF
S4
Leurre
ACI
V2V
T-EF
S4
V2V
Vers appoint hydraulique
2
S1
FRIWA
Volume
Thermo
dynamique
Volume
appoint
FRIWA
T-EF
S4
RV Strat
M
S
appoint
S5
5
3 Ballon de stockage primaire : Ballon
de stockage acier noir BRP de 750 à
3000 l disposant de 10 piquages pour un
raccordement multi energie et respecter la
stratification. Jaquette M1 en laine minérale
de 100mm d’épaisseur pour une isolation
thermique maximale. En option, jaquette
M0 disponible.
4 Module de Production ECS
instantanée Friwa : Module de production
ECS instantanée de 70 kW (Mini) =>
20 l/min à 60°C à 400 kW (Mega) =>
120 l/min à 60°C pour les installations
devant se prémunir contre la légionelle.
Raccordement en cascade pour s’adapter
aux besoins de pointe. La cascade offre la
sécurité dans le fonctionnement sanitaire
ainsi que la précision de la température en
sortie.
ECS
extérieur.
3
4
S6
1
3
T-ESC
S2
ECS 323
} Solution PAC cascade
(ou électrique sur demande)
APPLICATIONS
ANTIELLE
LÉGIONN éale
on id
La soluti ilieu
pour le m r
e
hospitali
Variante avec 2 Friwa en cascade
TBC
S1
S1
FRIWA
T-ESC
S2
FRIWA
T-ECS
S2
S6
Leurre
ACI
T-EF
S4
1
T-EF
S4
V2V
V2V
2
S1
FRIWA
1
1 Groupe extérieur de puissance
11 ou 16 kW. Version monophasée
ou triphasée. Solution modulante
inverter de 30 à 100%.
Fonctionnement jusqu’à -20°C en
extérieur.
324 ECS
3
3
Volume
Thermo
dynamique
Volume
appoint
FRIWA
T-EF
S4
RV Strat
M
S
appoint
2 Module intérieur Caelia.
Découplage hydraulique du
condenseur de l’installation.
30 mètres de dénivelé maximum
entre le groupe extérieur et
intérieur. 75 mètres de distance
maximale entre le groupe
extérieur et l’unité intérieure.
4
S6
2
T-ESC
S2
3 Ballon de stockage primaire :
Ballon de stockage acier noir BRP
de 750 à 3000 l disposant de 10
piquages pour un raccordement
multi energie et respecter la
stratification. Jaquette M1 en
laine minérale de 100mm
d’épaisseur pour une isolation
thermique maximale. En option,
jaquette M0 disponible.
S5
5
4 Module de Production ECS
instantanée Friwa : Module de
production ECS instantanée de 70
kW (Mini) => 20 l/min à 60°C à
400
kW
(Mega)
=>
120 l/min à 60°C pour les
installations devant se prémunir
contre la légionelle.
Raccordement en cascade pour
s’adapter aux besoins de pointe.
La cascade offre la sécurité dans
le fonctionnement sanitaire ainsi
que la précision de la température
en sortie.
5 Aérothermie de décharge
permettant d’évacuer l’excès
d’énergie en été. Cas d’application
sur des équipements sportifs,
écoles, internats, etc…
} Compatible tout générateur
} Solution 0 legionnelle
} Possibilité de gestion des retours par
stratification (uniquement avec gestion
tampon par chaudière SGB, WGB)
APPLICATIONS
ECS INSTANTANÉE COLLECTIVE
CONDENSATION
EN PRODUCTION
SANITAIRE
ANTIELLE
LÉGIONN éale
on id
La soluti ilieu
pour le m r
e
hospitali
3
2
1
2 Ballon de stockage primaire : Ballon de stockage acier
noir BRP de 750 à 3000 l disposant de 10 piquages pour
un raccordement multi energie et respecter la stratification.
Jaquette M1 en laine minérale de 100mm d’épaisseur pour
une isolation thermique maximale. En option, jaquette M0
disponible.
3 Module de Production ECS instantanée Friwa :
Module de production ECS instantanée de 70 kW (Mini) =>
20 l/min à 60°C à 400 kW (Mega) =>
120 l/min à 60°C pour les installations devant se prémunir
contre la légionelle. Raccordement en cascade pour
s’adapter aux besoins de pointe. La cascade offre la
sécurité dans le fonctionnement sanitaire ainsi que la
précision de la température en sortie.
ECS
1 Chaudière Moorea / SGB ou WGB (murale)
permettant une gestion intelligente du chargement d’un
ballon tampon via 2 sondes de température.
Fonctionnement en creusant le ∆T jusqu’à 30°C pour
assurer une production sanitaire tout en condensant.
ECS 325
APPLICATIONS CHAUDIÈRES
LSR
CONDENSATION
EN PRODUCTION
SANITAIRE
*
SGB/Moorea E HTE
125-610
Production ECS semi-instantanée LSR : Le système est entièrement piloté par la régulation chaudière assurant des températures de retours basse
et permettant de condenser pendant la production ECS.
*
Le débit de ces pompes devra
être égal au minimum (m3/h) à la
Pn chaudière/100
CONDENSATION
EN PRODUCTION
SANITAIRE
*
SGB/Moorea E HTE
125-610
Production ECS semi-instantanée LSR : Le système est entièrement piloté par la régulation chaudière assurant des températures de retours basse
et permettant de condenser pendant la production ECS. On peut doubler la capacité de stockage du LSR en couplant 2 ballons.
326 ECS
APPLICATIONS CHAUDIÈRES
PIM EAS et TSE
Installation multi circuits : La vanne 3 voies est pilotée par un AVS75 intégrable dans le tableau de bord, possibilité d’une sonde ambiance par
circuit.
*
Le débit de ces pompes devra
être égal au minimum (m3/h) à la
Pn chaudière/100
*
ECS
*
SGB/Moorea E HTE
125-300
Cascade sans pompe de charge : A proscrire en présence de circuits haute température 60/80 °C (pas d’ECS instantanée) les vannes 2 voies
motorisées isolent les chaudières pendant les périodes de non fonctionnement. Au démarrage les chaudières sont bloquées tant que leurs vannes
d’isolement respectives ne sont pas complètement ouvertes. La fonction Cascade est intégrée , il suffit d’ajouter sur chaque régulateur chaudière un
module BUS.
ECS 327
} Stockage sanitaire
} Préchauffage thermodynamique
et appoint électrique
} Solution Accumulée
SOLUTION ECS
AVANTAGES PRODUIT
} 5 stockages disponibles
(750, 1000, 1500, 2000 et
3000 l)
} Revêtement émail
} Jacquette M1 de série (M0 en
option)
} Consigne 65°C anti-légionnelle
} Solution cascade 22 et 32 kW
} Échangeur à serpentin, pas
de risque d'entartrage
Leurre
ACI
TMV
GUIDE DE SELECTION DES COUPLAGES DE SOLUTION PRÉCONISÉ POMPE À CHALEUR
+ BALLON DE STOCKAGE
AUTRE COUPLAGE POSSIBLE, NOUS CONSULTER
Solution
Ballon
Volume
stockage
(l)
PAC
Appoint
Tps de chauffe Tps de chauffe Tps de chauffe Tps de chauffe Débit serpentin Perte de charge
de 10 à 60°C de 10 à 65°C de 10 à 60°C de 10 à 65°C
(∆T 10°C) serpentin ballon
(Text = 7°C)
(Text = 7°C) (Text = -7°C) (Text = -7°C)
l/H
TSE (mbars)
a
TSE 800
724
Caelia 11kW EM
6kW mono
6H29mn
7H11mn
10H11mn
10H53mn
946
100
b
TSE 800
724
Caelia 11kW ET
9kW tri
6H8mn
6H36mn
9H50mn
10H18mn
946
100
c
TSE 800
724
Caelia 16kW EM
6kW mono
5H20mn
6H2mn
8H36mn
9H18mn
1376
200
d
TSE 800
724
Caelia 16kW ET
9kW tri
4H59mn
5H27mn
8H15mn
8H43mn
1376
200
e
TSE 1000
884
Caelia 11kW EM
6kW mono
7H55mn
8H46mn
12H26mn
13H17mn
946
130
f
TSE 1000
884
Caelia 11kW ET
9kW tri
7H29mn
8H3mn
12H0mn
12H34mn
946
130
g
TSE 1000
884
Caelia 16kW EM
6kW mono
6H31mn
7H22mn
10H30mn
11H22mn
1376
250
h
TSE 1000
884
Caelia 16kW ET
9kW tri
6H5mn
6H40mn
10H4mn
10H39mn
1376
250
i
TSE 1500
1508
Caelia 16kW EM
6kW mono
11H7mn
12H35mn
17H55mn
19H23mn
1376
350
j
TSE 1500
1508
Caelia 16kW ET
9kW tri
10H23mn
11H22mn
17H11mn
18H10mn
1376
350
k
TSE 1500
1508
Caelia 22kW ET (2x11)
18kW tri
6H23mn
6H52mn
10H14mn
10H44mn
1892
650
l
TSE 2000
1715
18kW tri
5H54mn
6H28mn
9H46mn
10H20mn
2752
1400
m
TSE 3000
2750
18kW tri
9H28mn
10H22mn
15H40mn
16H34mn
2752
1650
DONNÉES RT 2012
certifié
(Cnnav)
certifié
(Cnnav)
certifié
certifié
certifié
certifié
certifié
certifié
Caelia
Lr Contmin
CCp Lr
Contmin
Taux
Simple
11kW EM
0,53
1,205
0,83
4,82
4,33
4,18
2,53
3,44
3,61
2,74
4,22
Simple
11kW ET
0,53
1,205
0,83
4,82
4,33
4,18
2,53
3,44
3,61
2,74
4,22
Simple
16kW EM
0,43
1,18
0,61
4,47
5,54
4,15
3,42
3,19
4,62
2,58
5,23
Simple
16kW ET
0,43
1,18
0,61
4,47
5,54
4,15
3,42
3,19
4,62
2,58
5,23
Cascade
22kW ET (2x16)
0,53
1,205
0,83
4,82
8,66
4,18
5,06
3,44
7,22
2,74
8,44
Cascade
32kW ET (2x16)
0,43
1,18
0,61
4,47
11,09
4,15
6,84
3,19
9,24
2,58
10,46
328 ECS
Cop +7/25 Pabs +7/25 Cop +7/35 Pabs +7/35 Cop +7/45 Pabs +7/45 Cop +7/55 Pabs +7/55
PRINCIPE DE FONCTIONNEMENT
TMV
ETAPE 1 :
- Début de la charge thermodynamique
- La pompe à chaleur préchauffe la totalité du ballon
- Une température moyenne de 50°C est atteinte
TMV
ETAPE 2 :
- l'appoint electrique intégré à la pompe à chaleur s'enclenche
- La température de l'intégralité du ballon monte à la consigne
(65°C conseillée pour respecter la reglementation sur la legionnelle)
TMV
ETAPE 3 :
- Le soutirage journalier décharge progessivement le ballon
NOTRE CONSEIL :
La pompe à chaleur dispose d'une régulation permettant la programmation horaire. Il est conseillé de verifier les temps de chauffe en
fonction des besoins de soutirage et des températures mini locales.
En cas de programmation sanitaire pour un fonctionnement de nuit, nous conseillons la mise en place d'un rechauffeur de boucle
Designation
Référence
Prix € HT
a
1
b
c
d
e
f
g
h
i
j
k
l
m
LOT POMPE À CHALEUR
C1MP211RE
7 695
Caelia 11 kW ET
7613900
7 940
Caelia 16 kW EM
C1MP216RE
8 618
7613902
8 997
C88017851
108
Caelia 16 kW ET
Cable bus de donnée
Sonde sanitaire
C100000030
48
Sonde tampon cascade
C100013305
43
Rail support de pose
C100012533
Liaison frigorifique PE 5/8" 3/8" - Longueur 20 m* C100012537
1
1
1
2
1
1
1
1
1
1
1
2
2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
33
1
1
1
1
1
1
1
1
1
1
2
2
2
540
1
1
1
1
1
1
1
1
1
1
2
2
2
1
1
1
1
1
1
1
1
1
1
1
LOT BALLON
TSE 800
C01410800A
2 416
TSE 1000
C01411000A
2 804
TSE 1500
C01411500A
4 253
TSE 2000
C01412000A
4 530
TSE 3000
C01413000A
5 755
TOTAL € HT
1
1
10 732 10 977 11 120 11 365 11 655 12 034 12 043 12 422 13 492 13 871 21 430 23 821 25 046
Estimation du cout de la mise en service : Nous Consulter - Devis spécifique au chantier
*Autre longueur de liaison 5m ou 10m disponible
ECS 329
ECS
Caelia 11 kW EM
et appoint hydraulique
SOLUTION ECS
AVANTAGES PRODUIT
} 5 stockages disponibles
(750, 1000, 1500, 2000 et
3000 l)
} Jacquette M1 de série (M0 en
option)
} Consigne 65°C anti-légionnelle
TMV
Vers
Appoint
NF
GUIDE DE SELECTION DES COUPLAGES DE SOLUTION PRÉCONISÉ POMPE À CHALEUR
+ BALLON DE STOCKAGE
Solution
Ballon
Volume stockage
PAC
Ppac +7°C
Ppac -7°C
Tps de chauffe
de 10 à 55°C
(Text = 7°C)
Tps de chauffe
de 10 à 50°C
(Text = -7°C)
a
TSE 800
724
Eria 11 kW HM
6,59
3,92
5H45mn
8H36mn
b
TSE 800
724
Eria 11 kW HT
6,59
3,92
5H45mn
8H36mn
c
TSE 800
724
Eria 16 kW HM
8,35
4,74
4H32mn
8H36mn
d
TSE 800
724
Eria 16 kW HT
8,35
4,74
4H32mn
8H36mn
e
TSE 1000
884
Eria 11 kW HM
6,59
3,92
7H1mn
8H36mn
f
TSE 1000
884
Eria 11 kW HT
6,59
3,92
7H1mn
8H36mn
g
TSE 1000
884
Eria 16 kW HM
8,35
4,74
5H32mn
8H36mn
h
TSE 1000
884
Eria 16 kW HT
8,35
4,74
5H32mn
8H36mn
i
TSE 1500
1508
Eria 16 kW HM
8,35
4,74
9H27mn
8H36mn
j
TSE 1500
1508
Eria 16 kW HT
8,35
4,74
9H27mn
8H36mn
k
TSE 1500
1508
Caelia 22 kW HT (2x11)
13,18
7,84
5H59mn
8H36mn
l
TSE 2000
1715
Caelia 32kW HT (2x16)
16,7
9,48
5H22mn
8H36mn
m
TSE 3000
2750
16,7
9,48
8H37mn
8H36mn
DONNÉES RT 2012
certifié
(Cnnav)
certifié
(Cnnav)
certifié
certifié
certifié
certifié
certifié
certifié
Caelia
Lr Contmin
CCp Lr
Contmin
Taux
Simple
11kW EM
0,53
1,205
0,83
4,82
4,33
4,18
2,53
3,44
3,61
2,74
4,22
Simple
11kW ET
0,53
1,205
0,83
4,82
4,33
4,18
2,53
3,44
3,61
2,74
4,22
Simple
16kW EM
0,43
1,18
0,61
4,47
5,54
4,15
3,42
3,19
4,62
2,58
5,23
Simple
16kW ET
0,43
1,18
0,61
4,47
5,54
4,15
3,42
3,19
4,62
2,58
5,23
Cascade
22kW ET (2x16)
0,53
1,205
0,83
4,82
8,66
4,18
5,06
3,44
7,22
2,74
8,44
Cascade
32kW ET (2x16)
0,43
1,18
0,61
4,47
11,09
4,15
6,84
3,19
9,24
2,58
10,46
330 ECS
Cop +7/25 Pabs +7/25 Cop +7/35 Pabs +7/35 Cop +7/45 Pabs +7/45 Cop +7/55 Pabs +7/55
TMV
Vers
Appoint
ETAPE 1 :
- La pompe à chaleur ainsi que l'appoint ont chargé chacun son ballon
- Ballon thermodynamique chauffé à 50°C environ
- Ballon d'appoint chauffé suivant la consigne du générateur soit
60/65°C environ
NF
TMV
Vers
Appoint
ETAPE 2 :
- Lors de soutirage, l'eau froide entre dans le ballon thermodynamique
et pousse l'eau préchauffée vers le ballon d'appoint
- La chaudière ne fournie l'energie nécessaire que pour la remontée en
température de 50 à 60/65°C
NF
ETAPE 3 :
- Le cycle thermodynamique redémarre :
Soit 1 fois par jour lors d'une programmation horaire
Soit si la température du ballon est inférieur à la consigne dans le cas
d'un fonctionnement permanent
NOTRE CONSEIL :
Pour un fonctionnement optimal, nous conseillons le dimensionnement du volume thermodynamique comme étant égale à une fois
la consommation journalière.
Désignation
Référence
Prix € HT
a
1
b
c
d
e
f
g
h
i
j
k
l
m
Caelia 11 kW HM
C1MP211RC
7 232
Caelia 11 kW HT
7613903
7 477
Caelia 16 kW HM
C1MP216RC
8 155
7613904
8 534
C88017851
108
Caelia 16 kW HT
Sonde sanitaire
C100000030
48
C100013305
43
C100012533
Liaison frigorifique PE 5/8" 3/8" - Longueur 20 m*
1
1
1
2
1
1
1
1
1
1
1
2
2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
33
1
1
1
1
1
1
1
1
1
1
2
2
2
C100012537
540
1
1
1
1
1
1
1
1
1
1
2
2
2
TSE 800
C01410800A
2 416
1
1
1
1
TSE 1000
C01411000A
2 804
1
1
1
1
TSE 1500
C01411500A
4 253
1
1
1
TSE 2000
C01412000A
4 530
TSE 3000
C01413000A
5 755
LOT BALLON
TOTAL € HT
1
1
10 269 10 514 10 657 10 902 11 192 11 571 11 580 11 959 13 029 13 408 20 504 22 895 24 120
ECS
Lot ballon + appoint non compris => choisir un couple préparateur ECS et générateur capable de subvenir au besoins sanitaires totaux
Solution jusqu’à 16 kW maximum
ECS 331
et appoint électrique
SOLUTION ECS
AVANTAGES PRODUIT
} ECS instantanée 100%
} Innovant : gestion dur retour
anti-légionnelle
stratifié (pas d'impact de la
recirculation sur les
performances
thermodynamiques)
S1
FRIWA
T-ESC
S2
FRIWA
S6
T-EF
S4
Volume
Thermo
dynamique
Volume
appoint
RV Strat
M
S
appoint
S5
GUIDE DE SELECTION DES COUPLAGES DE SOLUTION PRÉCONISÉ
POMPE À CHALEUR + BALLON DE STOCKAGE
Ballon
Solution
tampon PAC
Volume stockage
partie
Thermodynamique
PAC
Ppac
55°C
Temps de
Débit de Débit de
Volume chauffe ballon
P
Débit
Débit
pointe en pointe en
Pappoint Stockage
Friwa
tampon de
Friwa l/min à 10 min à 1ère heure continu l/H
appoint
15 à 65°C
60°C
60°C
(Text = 7°C)
STOCKAGE PRIMAIRE CHAUDIÈRE À 65°C À +7°C EXTÉRIEUR
a
BRP 1000
724
Caelia 11 kW HM
b
BRP 1000
724
Caelia 11 kW HT
c
BRP 1000
724
Caelia 16 kW HM
d
BRP 1000
724
Caelia 16 kW HT
e
BRP 1500
1508
Caelia 11 kW HM
f
BRP 1500
1508
Caelia 11 kW HT
g
BRP 1500
1508
Caelia 16 kW HM
h
BRP 1500
1508
Caelia 16 kW HT
i
BRP 1500
1508
Caelia 16 kW HM
j
BRP 1500
1508
Caelia 16 kW HT
k
BRP 1500
1508
l
BRP 2000
1715
m
BRP 3000
2750
STOCKAGE PRIMAIRE CHAUDIÈRE À 65°C À -7°C EXTÉRIEUR
a
BRP 1000
724
Caelia 11 kW HM
b
BRP 1000
724
Caelia 11 kW HT
c
BRP 1000
724
Caelia 16 kW HM
d
BRP 1000
724
Caelia 16 kW HT
e
BRP 1500
1508
Caelia 11 kW HM
f
BRP 1500
1508
Caelia 11 kW HT
g
BRP 1500
1508
Caelia 16 kW HM
h
BRP 1500
1508
Caelia 16 kW HT
i
BRP 1500
1508
Caelia 16 kW HM
j
BRP 1500
1508
Caelia 16 kW HT
k
BRP 1500
1508
l
BRP 2000
1715
m
BRP 3000
2750
332 ECS
11,57
11,57
13,5
13,5
11,57
11,57
13,5
13,5
13,5
13,5
23,14
27
27
50
50
50
50
75
75
75
75
75
75
75
75
75
600
600
600
600
1000
1000
1000
1000
1000
1000
1000
1000
1000
3H10mn
3H10mn
2H33mn
2H33mn
6H29mn
6H29mn
5H12mn
5H12mn
5H12mn
5H12mn
3H22mn
3H5mn
4H57mn
Midi
Midi
Maxi
Maxi
Mega
Mega
Mega
Mega
Mega
Mega
Mega
Mega
Mega
116
116
170
170
282
282
282
282
282
282
282
282
282
33
33
49
49
81
81
81
81
81
81
81
81
81
332
332
487
487
808
808
808
808
808
808
808
808
808
1995
1995
2344
2344
3846
3846
3879
3879
3879
3879
4045
4298
4850
1059
1059
1092
1092
1489
1489
1522
1522
1522
1522
1688
1754
1754
6,89
6,89
8,75
8,75
6,89
6,89
8,75
8,75
8,75
8,75
13,78
17,5
17,5
50
50
50
50
75
75
75
75
75
75
75
75
75
600
600
600
600
1000
1000
1000
1000
1000
1000
1000
1000
1000
4H35mn
4H35mn
3H39mn
3H39mn
9H26mn
9H26mn
7H30mn
7H30mn
7H30mn
7H30mn
4H50mn
4H24mn
7H3mn
Midi
Midi
Maxi
Maxi
Mega
Mega
Mega
Mega
Mega
Mega
Mega
Mega
Mega
116
116
170
170
282
282
282
282
282
282
282
282
282
33
33
49
49
81
81
81
81
81
81
81
81
81
332
332
487
487
808
808
808
808
808
808
808
808
808
1995
1995
2262
2262
3765
3765
3797
3797
3797
3797
3884
4134
4850
978
978
1010
1010
1408
1408
1440
1440
1440
1440
1527
1591
1591
TMV
ETAPE 1 :
- La pompe à chaleur ainsi que l'appoint ont chargé chacun son ballon
- Ballon thermodynamique chauffé à 50°C environ
- Ballon d'appoint chauffé suivant la consigne du générateur soit
60/65°C environ
Vers
Appoint
NF
TMV
ETAPE 2 :
- Lors de soutirage, l'eau froide entre dans le ballon thermodynamique
et pousse l'eau préchauffée vers le ballon d'appoint
- La chaudière ne fournie l'energie nécessaire que pour la remontée en
température de 50 à 60/65°C
Vers
Appoint
NF
ETAPE 3 :
- Le cycle thermodynamique redémarre :
Soit 1 fois par jour lors d'une programmation horaire
Soit si la température du ballon est inférieur à la consigne dans le cas
d'un fonctionnement permanent
NOTRE CONSEIL :
Pour un fonctionnement optimal, nous conseillons le dimensionnement du volume thermodynamique comme étant égale à une fois
la consommation journalière.
SOLUTION PRIMAIRE CHAUFFAGE 65°C
Référence
Prix € HT
a
Caelia 11 kW HM
C1MP211RC
7 232
1
Caelia 11 kW HT
7613903
7 477
Caelia 16 kW HM
C1MP216RC
8 155
Designation
b
c
d
e
f
g
h
i
j
k
l
m
Caelia 16 kW HT
7613904
8 534
C88017851
108
Sonde sanitaire
C100000030
48
C100013305
43
C100012533
Liaison frigorifique PE 5/8" 3/8" - Longueur 20 m
C100012537
1
1
1
2
1
1
1
1
1
1
2
2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
33
1
1
1
1
1
1
1
1
1
1
2
2
2
540
1
1
1
1
1
1
1
1
1
1
2
2
2
1
1
1
1
1
1
1
1
1
1
1
LOT BALLON PRÉCHAUFFAGE PRIMAIRE THERMODYNAMIQUE
BRP 1000
C01411000A
2 804
BRP 1500
C01411500A
4 253
BRP 2000
C01412000A
4 530
BRP 3000
C01413000A
5 755
BTC 600
C01100512
1 291
BRP 1000
C01411000A
2 804
1
1
LOT BALLON PRIMAIRE APPOINT
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
LOT STATION PRODUCTION SANITAIRE
Friwa Midi
7622458
3 500
Friwa Maxi
7622459
4 000
Friwa Mega
7622460
8 000
Vanne de distribution retour 1"1/4 (KVS 11)
7622463
350
Vanne de distribution retour 1"1/4 (KVS 16)
7622464
450
Vanne de distribution retour DN50 (KVS 25)
7622466
600
Set de bouclage externe avec pompe 15/75
7622461
650
Set de bouclage externe avec pompe 25-105N
7622462
1 050
TOTAL € HT
1
1
1
1
1
1
1
1
1
1
1
1
16 448 16 693 17 048 17 293 25 483 25 862 25 483 25 862 25 483 25 862 32 958 35 349 36 574
ECS 333
ECS
1
GAMME FRIWA
} Solution ECS instantanée
} Stockage primaire
AVANTAGES PRODUIT
} ECS instantanée 100%
} Grande capacité de soutirage
anti-légionnelle
} Cascadable pour plus de
(>400kW)
sécurité et de précision en
température
Friwa Mini
Friwa Midi
Friwa Maxi
Friwa Mega
CARACTÉRISTIQUES
Friwa Mini
Friwa Midi
Friwa Maxi
Friwa Mega
645
344
249
86
47
795
602
298
120
100
795
602
298
120
100
1402
710
920
158
158
Circuit primaire (circuit ballon tampon)
Filetage intérieur ¾"
Filetage extérieur 1½"
Filetage extérieur 2"
Filetage intérieur 1½"
Circuit secondaire (circuit d'eau sanitaire)
Filetage extérieur ¾",
à joint plat
Filetage extérieur 1",
à joint plat
Filetage extérieur 1¼",
à joint plat
Filetage extérieur 1½",
à joint plat
Désignation
DIMENSIONS
Hauteur (avec isolation)
Largeur (avec isolation)
Profoncdeur (avec isolation)
Entraxe en haut
Entraxe en bas
mm
mm
mm
mm
mm
RACCORDS POUR CONDUITES
DONNÉES DE FONCTIONNEMENT
Pression max. admissible
Température de service
3 bars primaire, 10 bars secondaire
2 – 95
°C
ÉQUIPEMENT
Clapet anti-thermosiphon
1 x 200 mm CE
Pilotage de la pompe
haut rendement par MLI,
5-63 watts
Pompe primaire
Pompe secondaire
Échangeur de chaleur
30 plaques
2 x 200 mm CE
2 x 400 mm CE
3-70 watts
6-140 watts
Pilotage de la pompe haut rendement par MLI, 5-63 watts (en option)
40 plaques
60 plaques
primaire: 2 x 400 mm CE,
pouvant être ouvert
10-185 watts
2 x 60 plaques
Sonde de débit
1 x VFS 2-40 l/min
FlowSonic, plage de mesure :
1-133 l/min
FlowSonic, plage de mesure :
1-133 l/min
Secondaire: 2 x FlowSonic,
plage de mesure: 1-130 l/min
Sonde de température
2 x Pt1000, rapide
3 x Pt1000, rapide
3 x Pt1000, rapide
Primaire / secondaire :
par circuit 2 x Pt1000, rapide
Laiton
EPDM
AFM 34, sans amiante
Laiton
Klingersil / EPDM
Laiton
Klingersil / EPDM
Laiton
EPDM
MATÉRIAUX
Robinetteries
Joints : anneaux toriques
Joints plats
Acier inoxydable 1.4401 /
métal d'apport : cuivre (99,99 %) Métal d'apport : Cuivre (99,99 %) Métal d'apport : Cuivre (99,99 %) Métal d'apport : cuivre (99,99 %)
Échangeur de chaleur à plaques
Isolation
Clapet anti-thermosiphon
EPP
Hostaform
EPP
Laiton
EPP
Laiton
EPP
Laiton
PERFORMANCES
Température tampon primaire
Température de soutirage
Friwa Mini
Friwa Midi
Friwa Maxi
Friwa Mega
60
55
55
60
55
60
55
60
52 / 17
68 / 22
56 / 16
84 / 27l
74 / 22l
109 / 35
102 / 30
98 / 31
122 / 39
103 / 30
145 / 46
133 / 38
182 / 58
175 / 50
144 / 46
178 / 57
141 / 40
212 / 68
195 / 56
264 / 85
254 / 73
240 / 77
299 / 95
261 / 75
358 / 112
324 / 94
406 / 130
419 / 121
65
70
80
Puissance en kW / Débit associé en l/mn (∆T 50°C)
334 ECS
S1
FRIWA
T-ESC
S2
FRIWA
S6
T-EF
S4
Volume
tampon
M
S Tampon 2
ETAPE 1 :
- En fonctionnement sanitaire, la station Friwa preleve de l'eau dans le volume
tampon et l'eau primaire refroidie est renvoyée à basse température en bas du
ballon
S5
S Tampon 1
ETAPE 2 :
- En fonctionnement sur la boucle de recirculation, la station Friwa oriente le flux
primaire moyenne température vers la partie haute de la cuve pour éviter
S1
FRIWA
T-ESC
S2
FRIWA
S6
T-EF
S4
M
S Tampon 2
Volume
tampon
S5
S Tampon 1
S1
FRIWA
T-ESC
S2
FRIWA
S6
T-EF
S4
Volume
tampon
M
S Tampon 2
S5
S Tampon 1
ETAPE 3 :
- La chaudière analyse la température de la sonde S tampon 2. Lorsque celle-ci
descend en dessous de la consigne la chaudière demarre son cycle de
réchauffage du ballon
- La chaudière travaille sur un volume géré par 2 sondes et non plus une seule
- La chaudière adapte sa puissance et le débit primaire pour maintenir un delta T
de 30°C le plus longtemps possible permettant ainsi une charge du ballon tout en
condensant
Ce mode de fonctionnement permet un gain de 10% vis-à-vis d'une solution
traditionnelle pour la préparation sanitaire en association avec une
Moorea/SGB ou WGB
EXEMPLES D’ASSOCIATIONS
FRIWA MINI SEULE
50
75
100
150
50
75
70
100
150
50
75
100
150
FRIWA MIDI SEULE
50
75
100
150
50
75
70
100
150
50
75
100
150
FRIWA MAXI SEULE
75
100
150
200
75
100
70
150
200
75
100
150
200
FRIWA MEGA SEULE
75
100
150
200
75
100
70
150
200
75
100
150
200
400
P Friwa
Débit de Débit de
Débit
pointe en pointe
Débit
continu
l/min à en10 min 1ère heure
l/H
60°C
à 60°C
300
300
300
300
600
600
600
600
1000
1000
1000
1000
74
74
74
74
74
74
74
74
74
74
74
74
21
21
21
21
21
21
21
21
21
21
21
21
212
212
212
212
212
212
212
212
212
212
212
212
1160
1273
1273
1273
1273
1273
1273
1273
1273
1273
1273
1273
860
1273
1273
1273
860
1273
1273
1273
860
1273
1273
1273
300
300
300
300
600
600
600
600
1000
1000
1000
1000
133
133
133
133
133
133
133
133
133
133
133
133
38
38
38
38
38
38
38
38
38
38
38
38
381
381
381
381
381
381
381
381
381
381
381
381
1160
1590
2020
2287
1460
1890
2287
2287
1860
2287
2287
2287
860
1290
1720
2287
860
1290
1720
2287
860
1290
1720
2287
300
300
300
300
600
600
600
600
1000
1000
1000
1000
195
195
195
195
195
195
195
195
195
195
195
195
56
56
56
56
56
56
56
56
56
56
56
56
515
559
559
559
559
559
559
559
559
559
559
559
1590
2020
2880
3353
1890
2320
3180
3353
2290
2720
3353
3353
1290
1720
2580
3353
1290
1720
2580
3353
1290
1720
2580
3353
600
600
600
600
1000
1000
1000
1000
1500
1500
1500
1500
1500
324
324
324
324
324
324
324
324
324
324
324
324
324
93
93
93
93
93
93
93
93
93
93
93
93
93
815
887
929
929
929
929
929
929
929
929
929
929
929
1890
2320
3180
4039
2290
2720
3580
4439
2790
3220
4080
4939
5572
1290
1720
2580
3439
1290
1720
2580
3439
1290
1720
2580
3439
5572
Volume
Stokage
Pappoint stockage
primaire
appoint
FRIWA MINI CASCADE
50
300
300
75
100
300
150
300
50
600
75
600
70
100
600
150
600
50
1000
75
1000
100
1000
150
1000
FRIWA MIDI CASCADE
75
300
100
300
150
300
200
300
75
600
100
600
70
150
600
200
600
75
1000
100
1000
150
1000
200
1000
FRIWA MAXI CASCADE
75
300
100
300
150
300
200
300
75
600
100
600
70
150
600
200
600
75
1000
100
1000
150
1000
200
1000
FRIWA MEGA CASCADE
75
600
100
600
150
600
200
600
75
1000
100
1000
70
150
1000
200
1000
75
1500
100
1500
150
1500
200
1500
600
2000
P Friwa
Débit de Débit de
Débit
pointe en pointe
Débit
continu
l/min à en10 min 1ère heure
l/H
60°C
à 60°C
148
148
148
148
148
148
148
148
148
148
148
148
42
42
42
42
42
42
42
42
42
42
42
42
424
424
424
424
424
424
424
424
424
424
424
424
1160
1590
2020
2545
1460
1890
2320
2545
1860
2290
2545
2545
860
1290
1720
2545
860
1290
1720
2545
860
1290
1720
2545
266
266
266
266
266
266
266
266
266
266
266
266
76
76
76
76
76
76
76
76
76
76
76
76
515
587
730
762
762
762
762
762
762
762
762
762
1590
2020
2880
3739
1890
2320
3180
4039
2290
2720
3580
4439
1290
1720
2580
3439
1290
1720
2580
3439
1290
1720
2580
3439
390
390
390
390
390
390
390
390
390
390
390
390
112
112
112
112
112
112
112
112
112
112
112
112
515
587
730
873
815
887
1030
1118
1118
1118
1118
1118
1590
2020
2880
3739
1890
2320
3180
4039
2290
2720
3580
4439
1290
1720
2580
3439
1290
1720
2580
3439
1290
1720
2580
3439
648
648
648
648
648
648
648
648
648
648
648
648
648
186
186
186
186
186
186
186
186
186
186
186
186
186
815
887
1030
1173
1215
1287
1430
1573
1715
1787
1857
1857
1857
1890
2320
3180
4039
2290
2720
3580
4439
2790
3220
4080
4939
11144
1290
1720
2580
3439
1290
1720
2580
3439
1290
1720
2580
3439
10318
ECS 335
ECS
Volume
Stokage
Pappoint stockage
primaire
appoint
GAMME FRIWA
} Solution ECS instantanée
} Stockage primaire
ANTIELLE
LÉGIONN éale
on id
La soluti ilieu
pour le m r
e
hospitali
P (kW)
Température
primaire
l/min à 60°C
Désignation
Friwa Midi
Référence
Prix € HT
7622458
3500
133
70
38
Vanne de distribution retour
1"1/4 (KVS 11)
7622463
350
175
80
50
Set de bouclage externe avec
pompe 15/75
7622461
650
7622458 x 2
3 500 + 3 500
Set de tubulure pour
Friwa Midi cascade
7627324
1600
1"1/4 (KVS 16)
7622464
450
pompe 15/75
7622461
650
7622459
4000
Friwa Midi x2
266
350
70
80
76
100
Friwa Maxi
195
70
56
1"1/4 (KVS 16)
7622464
450
254
80
73
pompe 15/75
7622461
650
7622459 x 2
4 000 + 4 000
Set de tubulure pour Friwa Maxi
cascade
7622467
1700
DN40 (KVS 25)
7622465
500
pompe 25-105N
7622462
1050
7622460
8000
Friwa Maxi x2
390
508
70
80
112
146
Friwa Mega
324
70
94
DN50 (KVS 25)
7622466
600
419
80
121
pompe 25-105N
7622462
1050
Solution Friwa Mini, nous consulter
336 ECS
Composant
} Ballon stockage
primaire
} BRP 1000 - 1500 2000 et 3000 l
GAMME BALLON BRP
MANCHON 2"
DEBOUCHANT
FOND TYPE D
M0
Jaquette ur
s
le
disponib
e
d
n
comma
Température maximale
de service :
Cuve = 95°C
Pression de service :
Cuve = 3 bar
C
ØD
CARACTÉRISTIQUES
GÉNÉRALES GAMME BRP
• Ballon Réservoir primaire en acier.
De forme compacte pour une mise en
œuvre aisée en chaufferie, destiné à une
utilisation verticale
• Sortie au point le plus haut et entrée au
point le plus bas du ballon avec brise jet
pour préserver la stratification.
• l’enveloppe extérieure est réalisée en
Laine Minérale de 100 mm d’épaisseur
classée M1 permettant une isolation
maximale
• Des pieds renforcés de 200 mm fournis
permettent de surélever le ballon
• 8 piquages orientés à 90° permettent de
multiples possibilités d’installation en
chaufferie
• Gamme BTC, données techniques, nous
consulter
C
MANCHON 1"1/2
DEBOUCHANT
DETAIL REHAUSSE / PIED
B
300
20
MANCHON 1"1/2
DEBOUCHANT
MANCHON 1/2"
DEBOUCHANT
C
A
Revêtement extérieur :
peinture noire mat
F
ØE
MANCHON 2"
DEBOUCHANT
A
B
C
D
E
F
BRP1000
BRP1500
2104
1877
351
400
484
367
790
1100
45
76
150
200
BRP2000
2065
400
429
1100
76
200
BRP3000
2069
480
376
1400
76
200
BTC600
1670
-
-
700
-
-
BTC600
BRP1000
BRP1500
BRP2000
BRP3000
l
600
924
1563
1775
2820
Wh/lkj
0,10
0,08
0,06
0,06
0,05
Kg
110
265
340
372
541
Référence
C01100512
C01441000A
C01441500A
C01442000A
C01443000A
Prix € HT
1 291
1 467
2 200
2 374
3 365
Capacité réservoir
Constante de refroidissement*
Poids à vide
* Constantes de refroidissements calculées suivant les règles Th-C
Doigt de gant
Manchon de raccordement diélectrique
Sonde de température avec
doigt de gant et
câble porteur
60 mm
Manchon indispensable pour raccorder un
ballon sur une installation disposant de
mélanges de métaux conformément au DTU
60.1 afin de limiter les interactions
électriques provoquant de la corrosion.
Réserves de garanties possibles si non
conforme DTU 60.1
Réf. : C01400045 Prix : 58 € HT
Doigt de gant 360 mm sans
sonde incluse
Réf. : C01490012 Prix : 28 € HT
Version 2’’
Réf. : C01490014 - Prix : 190 € HT
Version 1’’1/2
Réf. : C01490015 - Prix : 190 € HT
Résistances
• Résistance 4,5 kW ballon solaire triphasé
Réf. : C01400054 - Prix : 313 € HT
• Résistance 6 kW ballon solaire triphasé
Réf. : C01400055 - Prix : 335 € HT
• Résistance 9 kW ballon solaire triphasé
Réf. : C01400056 - Prix : 356 € HT
Thermomètre
d’affichage
Réf. : C01490013 Prix : 32 € HT
Rosaces
Rosaces de propreté
lors de la découpe
jaquette
Réf. : C01490019 Prix : 52 € HT
ECS 337
ECS
Options gamme BRP uniquement
} Préparateur d’eau chaude sanitaire semi-instantané
} Destiné uniquement aux WGB E, SGB E, Moorea E HTE
} Ensemble complet échangeur de 50/100/150kW
} Ballon de 300 à 1500 l
LSR
AVANTAGES PRODUIT
} 5 contenances : 300, 500,
} Pression de service 7 bar
750, 1000, 1500 l
} Jaquette M3 ep 100mm
(10 bar en Options)
} Trappe de visite + kit
(M1 ou M0 en option)
résistances électriques en
accessoires (/sav)
} Trou d’homme Ø 400 sur
demande à partir du ballon
750 l
} Garantie 5 ans sur la cuve
} Livré en 2 colis (cuve +
jaquette)
TYPE
Ø
A
B
C
D
E
F
G
H
I
J
300l
630
1497
1321
394
300
1271
827
444
1144
994
858
500l
630
1986
1811
394
200
1761
1317
444
1593
1244
1102
994
894
750l
790
1940
1751
401
196
1701
1250
451
1451
1251
1076
1001
851
1000l
790
2241
2052
401
196
2002
1551
451
1751
1501
1226
1051
901
1500l
1100
2070
1798
500
212
1748
1198
550
1550
1350
1149
1080
900
À LA COMMANDE
EN STOCK
Référence
Description
Prix € HT
C01470300
Ballon émail M3 300l Tampon
1 532
C01470500
1 723
C01470750
2 256
C01471000
2 602
C01471500
2 979
C01470750B
Ballon émail M3 750l BRIDE
2 848
C01471000B
3 194
C01471500B
3 571
C01470300M1
1 532
C01470500M1
1 723
C01470750M1
2 256
C01471000M1
2 602
C01471500M1
2 979
C01470750BM1
2 848
C01471000BM1
3 194
C01471500BM1
3 571
C01470300M0
2 295
C01470500M0
2 486
C01470750M0
3 019
C01471000M0
3 365
C01471500M0
3 742
C01470750BM0
3 611
C01471000BM0
3 957
C01471500BM0
4 334
338 ECS
Modèle
Construction
Type
Revetement
Protection
Contenance
Isolation
Cte de Refroidissement
K
300
345
0,141
500
M
N
O
524
44
150
524
44
150
551
44
150
551
44
150
650
44
200
750
1000
1500
Suivant EN 12897
Stockage
Email
Anode
497
765
910
100mm LDV
0,128
0,099
0,087
0,083
-
-
Classe énergétique ErP
M0
L
774
M1
-
Non classée
1548
Ensemble directement piloté par la
régulation de la chaudière assurant
une performance maximum
•
•
•
•
3 Puissances 50/100/150 kW
Ensemble fixé sur le ballon
Pompe primaire classe A
Pompe secondaire classe A
pilotée directement par la
chaudière
• 3 Sondes + câbles
alimentation pompe (6 m)
• Raccords laiton, vannes
d’arrêt et thermomètres
• Echangeur à plaque isolé
(Coques PSE)
1 Enrée primaire
1
2 Pompe primaire (débit fixe)
5
3 Echangeur ECS
5
2
4
4 Vanne d’isolement avec thermomètre
5 Doigt de gant pour sonde de température ECS
6 Pompe secondaire ECS (modulante)
3
4
7 Vanne de vidange primaire
7
8
8 Vannes de détartrage ECS
4
6
Simplicité de dimensionnement chaque modèle est
livré avec les 2 pompes correspondantes.
Les sondes et accessoires sont fournis dans le kit.
4
Référence
PRIMAIRE
∆P
Débit Pompe
conso élec
kW
bar
°C
°C
mbar
mH2O
m3/h
W
W
LSR 100kW
LSR 150kW
50
30
40
100
40
40
65°C
32
180
1,83
2,7
5-70
50
150
50
40
32
80
0,82
1,34
5-70
50
∆P
Débit Pompe
conso élec
°C
°C
mbar
mH2O
m3/h
W
26
0,26
0,9
40 - 85
60°C
50
55
0,56
1,7
40 - 85
1 raccord diélectrique 1 1/2’’
190
C01490020
1 raccord diélectrique 1 1/4’’
185
C01490021
Kit soupape de sécurité 1’’1/4
199
C01490022
Kit de vidange 1’’1/2 LSR de 300 à 1000 l
288
C01490023
Kit de vidange 2’’ LSR 1500 l
372
Désignation
Prix € HT
BRN833165
LSR 300B 50 KW
2 185
BRN833172
LSR 500B 100 kW
2 287
BRN833189
LSR 750B 150 kW
3 035
RAPPEL : À INSTALLER UNIQUEMENT
AVEC WGB E, SGB E, MOOREA E HTE
SECONDAIRE
Temp cons
∆T (TEC-TEF)
190
C01490015
Référence
32
264
2,69
4,03
7-140
105
Prix € HT
1 raccord diélectrique 2’’
ECS
Puissance
nbre de plaques
Pression maxi
Temp cons
∆T (Tdep-Tret)
LSR 50KW
Désignation
C01490014
81
0,82
2,6
40 - 85
50
WGB E
70
90
110
SGB / MOOREA E 125/300 kW
125 170 215 260 300
LSR 50 kW
OUI
OUI
OUI
OUI
OUI
OUI
OUI
NON
NON
LSR 100 kW
NON
NON
NON
OUI
OUI
OUI
OUI
OUI
OUI
LSR 150 kW
NON
NON
NON
NON
NON
OUI
OUI
OUI
OUI
ECS 339
LSR
AVANTAGES PRODUIT
+
Avec 1 ballon
Avec 2 ballons
En Série : la capacité de stockage est augmentée
Référence
BRN646888
EWS LSR DUO
Prix € HT
45
En parallèle : les performances sont doublées
UNIQUEMENT EN PRÉSENCE DE 2 CHAUDIÈRES EN CASCADE
340 ECS
} Performances ECS
} Compacité
} Facilité d’assemblage
} Régulation intégrée à la
Choisir la
capacité du
ballon + la
puissance de
l’échangeur
pour avoir les
performances
voulues
} Pas de cyclage chaudière
} Production d’ eau chaude
chaudière
avec fonctionnement
condensation
} Maintenance facile
Contenance
Ballon
(l)
Puissance
échangeur
(kW)
Couplage
Temps de
réchauffage
(min)
300
300
300
500
500
500
750
750
750
1000
1000
1000
1500
1500
1500
50
100
150
50
100
150
50
100
150
50
100
150
50
100
150
SEUL
SEUL
SEUL
SEUL
SEUL
SEUL
SEUL
SEUL
SEUL
SEUL
SEUL
SEUL
SEUL
SEUL
SEUL
21
10
7
35
17
12
56
28
19
70
35
23
105
52
35
Contenance
Ballon
(l)
Puissance
échangeur
(kW)
Couplage
Temps de
réchauffage
(min)
Pic de
Débit en
Débit en 10mn
consommation
continu
(l/10 Min.)
(l/60 Min.)
(l/h) 60 °C
60 °C
60 °C
860
1720
2580
860
1720
2580
860
1720
2580
860
1720
2580
860
1720
2580
1160
2020
2880
1360
2220
3080
1660
2520
3380
1860
2720
3580
2360
3220
4080
443
587
730
643
787
930
943
1087
1230
1143
1287
1430
1643
1787
1930
Pic de
Débit en
Débit en 10mn
consommation
continu
(l/10 Min.)
(l/60 Min.)
(l/h) 60 °C
60 °C
60 °C
600
50
Série
42
860
1460
743
600
100
Série/
Parallèle
21
1720
2320
887
600
600
600
1000
150
200
300
50
Série
Parallèle
Parallèle
Série
14
10
7
70
2580
3440
5160
860
3180
4040
5760
1860
1030
1173
1460
1143
1000
100
Série/
Parallèle
35
1720
2720
1287
1000
1000
1000
1500
150
200
300
50
Série
Parallèle
Parallèle
Série
23
17
12
112
2580
3440
5160
860
3580
4440
6160
2460
1430
1573
1860
1743
1500
100
Série/
Parallèle
56
1720
3320
1887
1500
1500
1500
2000
150
200
300
50
Série
Parallèle
Parallèle
Série
37
28
19
140
2580
3440
5160
860
4180
5040
6760
2860
2030
2173
2460
2143
2000
100
Série/
Parallèle
70
1720
3720
2287
2000
2000
2000
3000
150
200
300
50
Série
Parallèle
Parallèle
Série
47
35
23
209
2580
3440
5160
860
4580
5440
7160
3860
2430
2573
2860
3143
3000
100
Série/
Parallèle
105
1720
4720
3287
3000
3000
3000
150
200
300
Série
Parallèle
Parallèle
70
52
35
2580
3440
5160
5580
6440
8160
3430
3573
3860
} Préparateur eau chaude
sanitaire pour collectivités
} Acier émaillé
} De 250 à 800 litres
Référence
Modèles
PIM L
en litres
Capacité Débits
10°C - 45°C
l
l/10 mn
Classe
énergétique Constante de Puissances
refroidissement absorbées
ErP
W/LKJ
kW
Prix € HT
sans
régulation
250 l
C1PIM0250
250
525
0,18
83
2 829
350 l
C1PIM0350
350
688
0,15
102
2 990
500 l
C1PIM0500
500
905
0,14
122
3 632
800 l
C1PIM0800
800
1 440
0,14
193
4 512
-
Options liaisons hydrauliques entre ballons
Référence
Prix € HT
Kit de liaison 2 modules
CCOLLECT2
1 326
CCOLLECT3
2 445
CCOLLECT4
3 125
C1ANODE99
456
Options contrôle et régulation
(mm)
250
350
500
800
A
B
C
D
E
F
G
H
1367
707
705
1425
172
603
1"
1" 1/4
1777
807
805
1835
172
702
1"
1" 1/4
1777
1007
1005
1835
172
900
1"
1" 1/4
I
3/4" 1" Femelle
J
K
Hauteur totale
avec kit
Poids
1" 1/4
Ø 680
1777
707
705
1835
172
603
1"
1" 1/4
1"1/4 1"1/2
Femelle
1" 1/4
Ø 680
1" 1/4
Ø 710
1" 1/4
Ø 910
2065
2475
2475
2475
205
300
396
525
ASSEMBLAGE EN BATTERIE : 250, 350, 500 ET 800 LITRES
(VUE DE DESSUS)
ASSOCIATION AVEC
INITIA PLUS HTE 45/110 KW
Nous consulter
(mm)
250
350
500
800
A
B
C
D
E
F
G
H
I
J
K
l
4 005
2 905
1805
707
705
172
248
163
326
411
3
Femelle
3/4”
183
354
4 005
2905
1805
707
705
172
248
163
326
411
3
Femelle
1”
183
354
4 105
3005
1905
807
805
222
248
163
326
411
52
Femelle
1”1/4
203
404
4 305
3205
2105
1007
1005
322
248
163
326
411
152
Femelle
1”1/2
293
504
M
N
Isolation non classée
FOURNITURES STANDARD
• 1 colis préparateur en acier émaillé
comprenant :
- Cuve et échangeur en acier émaillé,
- Trappe de visite haute avec anode
double,
- Trappe de visite basse,
- Socle,
• Pression de service primaire 10 bar,
• Pression de service secondaire (ECS)
10 bar,
• Température de service maxi primaire
110°C,
• Température de stockage maxi (ECS)
95°C,
• Isolation M1 épaisseur 100.
EN OPTIONS
• 3 kits de liaison au choix pour
association de 2, 3 ou 4 préparateurs
en 1 colis comprenant :
- 2 collecteurs primaires avec
connexion par brides DN 65 PN 16
en acier,
- 2 collecteurs secondaires avec
connexion par brides DN 65 PN 16
en acier inox,
- 4 vannes laiton 1"1/4 par
préparateur (8, 12 ou 16 vannes
selon association) avec raccord
union,
• 1 colis anode à courant imposé avec
boîtier d’alimentation 230 V (Correx)
recommandé pour les eaux agressives,
• Isolation non classée sur demande.
ECS
Anode à courant imposé Correx
Isolation M1 épaisseur 100
ECS 341
} Préparateur eau chaude
sanitaire pour collectivités
} Acier émaillé
} De 250 à 800 litres
PIM L
CARACTÉRISTIQUES DES PRÉPARATEURS
60°C distribution directe - Eau froide 10°C - Stockage 60°C
Primaire 90°C
Primaire 80°C
Type
Débit dePertes
Capacité primaire
charge Débit en
primaire 10 mn
Débit dePertes
Débit en
charge Puissance
horaire secondaire
absorbée 10 mn
Primaire 70°C
Débit dePertes
Débit en
charge Puissance
horaire secondaire
absorbée 10 mn
Débit dePertes
charge Puissance
horaire secondaire
absorbée
l
m3/h
mbar
l
l/h
mbar
kW
l
l/h
mbar
kW
l
l/h
mbar
kW
250
250
5
200
389
1 240
200
72
353
913
108
53
312
551
40
32
350
350
5
240
520
1 516
250
88
476
1 120
136
65
431
724
57
42
500
500
6,5
420
695
1 739
300
101
649
1 326
175
77
601
896
80
52
800
800
8
850
1 110
2 756
400
160
1 036
2 102
233
122
959
1 413
105
82
45°C distribution à 45°C avec mitigeur - Eau froide 10°C - Stockage 60°C
Primaire 90°C
Primaire 80°C
Type
Débit dePertes
Capacité primaire
charge Débit en
primaire 10 mn
Débit dePertes
Débit en
charge Puissance
horaire secondaire
absorbée 10 mn
Primaire 70°C
Débit dePertes
Débit en
charge Puissance
horaire secondaire
absorbée 10 mn
Débit dePertes
charge Puissance
horaire secondaire
absorbée
l
m3/h
mbar
l
l/h
mbar
kW
l
l/h
mbar
kW
l
l/h
mbar
kW
250
250
5
200
525
1 430
356
83
472
1 154
232
67
416
861
129
50
350
350
5
240
688
1 757
444
102
622
1 413
287
82
556
1 068
164
62
500
500
6,5
420
905
2 101
533
122
828
1 705
351
99
745
1 275
196
74
800
800
8
850
1 440
3 325
711
193
1 321
2 705
471
157
1 188
2 016
261
117
1 préparateur
3 préparateurs
ECS
ECS
EFS
EFS
Bouclage
342 ECS
BALLONS INDÉPENDANTS
EAS 300-500 L
} Ballons d’eau chaude avec échangeur tubulaire
Modèles
EAS 300 C EAS 400 C EAS 500 C
Capacité
Puissance primaire 80 ° / 10-45 °C
Débit continu de 10-45 ° / 80 °C
Constante de refroidissement
Poids (vide)
Deux ballons (capacité)
Débit continu 10 à 45 °C / 80 °C
Trois ballons (capacité)
Quatre ballons (capacité)
Ø
A
B
C
H
Dimension
Raccords Eau chaude/froide (vidange)
Circulation
Départ/retour chauffage
l
kW
l/h
W/LKJ
kg
l
kW
l/h
l
kW
l/h
l
kW
l/h
mm
mm
mm
mm
mm
EC/EF (V)
C
DC/RC
Référence
300
44
1078
0,16
102
600
88
2156
900
132
3234
1200
176
4312
700
720
918
1226
1334
1"
3/4"
1"
400
62
1519
0,13
111 1
800
124
3038
1200
186
4557
1600
248
6076
700
908
1111
1523
1621
1"
3/4"
1"
500
64
1568
0,11
28
1000
128
3136
1500
192
4704
2000
256
6272
700
965
1264
1853
1951
1"
3/4"
1"
BRN630757 BRN630764 BRN630771
FOURNITURES STANDARD
• Ballon indépendant avec échangeur
tubulaire.
• Emballage selon DIN 4753 partie 3.
• Couvercle de trappe de visite.
• Un doigt de gant.
• Anode de protection en magnésium.
• Thermomètre intégré.
• Isolation en mousse dure de PU (sans
CFC) avec enveloppe en mousse
souple.
• Blanc.
LIVRAISON
• Ballon complet avec isolation et
enveloppe contrecollée.
• Emballage plastique sur palette.
Classe énergétique ErP
Prix € HT
1 136
Type
1 419
1 566
Référence
Désignation
Prix € HT
ACCESSOIRES RÉGULATION BALLON
FA
Anode de protection pour ballons émaillés, à utiliser au lieu d’anodes magnésium, par alimentation de courant extérieur avec potentialité.
BRN063883
396
WWF
Sonde eau chaude avec câble de sonde de 6 m et 2,6 m pour la pompe pour la priorité ECS avec les chaudières BRÖTJE taleau ISR.
BRN978958
80
TUYAUTERIE DE RACCORDEMENT POUR EAS 300-500
1 x VLG
VL G
1 1/2’’
VL E
2’’
VL B
1 x VLG + 1 x VLE
1 x VLG + 2 x VLE
1 x VLG + 1 x VLE + 1 x VLB
Set de base Tuyauterie du 1er et 2e ballon se composant de la tuyauterie départ
et retour 1 1/2”, brides filetées et de raccordement, vis, joints.
BRN904346
335
Set d’élargissement Tuyauterie du set de base au 3e ou 4e ballon pour un montage en ligne se
composant de la tuyauterie départ et retour 2”, brides filetées, vis, joints.
BRN904353
276
Montage en bloc Tuyauterie du set de base au set d’élargissement pour montage de
ballons en bloc se composant de la tuyauterie départ et retour 2”, brides filetées, vis, joints.
BRN904360
305
2’’
ECS 343
ECS
Tuyauteries de raccordement pour un raccordement
parallèle côté eau de chauffe selon système Tichelmann
pour deux, trois ou quatre ballons, se composant de la
tuyauterie complète pour le départ et le retour chaudière.
} Ballon ECS
} Simple échangeur
solaire intégré
} TSE 800 - 1000 - 1500 2000 et 3000 l
GAMME BALLON TSE
le
Disponib
0
M
e
tt
e
jaqu
ande
m
m
o
c
r
su
50
MANCHON 1"1/2
DEBOUCHANT
pour
Optimisé
lo
Low F w
MANCHON 3/4"
DEBOUCHANT
Température maximale
de service :
Cuve = 95°C
Echangeurs = 95°C
1"1/2
MANCHON 1/2"
DEBOUCHANT
noire mat
peinture
DETAIL REHAUSSE/PIED
1"1/2
int
I
TYPE "TH"
G
TROU D'HOMME
TYPE "TP"
MANCHON 1"1/2
DEBOUCHANT
TROU DE POING
E
Ø390 in
t
Ø48
6
Ø178
B
H
MANCHON 3/4"
DEBOUCHANT
MANCHON 1/2"
DEBOUCHANT
Ø11
0
Cuve = 7 bar
Echangeurs = 10 bar
F
MANCHON 3/4"
DEBOUCHANT
C
A
Ø D
MANCHON 2"
DEBOUCHANT
CARACTÉRISTIQUES
GÉNÉRALES
• Préparateur stockage solaire en acier
émaillé (selon DIN4753/3). De forme
compacte pour une mise en œuvre aisée
en chaufferie, destiné à une utilisation
verticale, appoint possible par résistance
électrique.
• Sortie d’eau chaude au point le plus haut
et entrée d’eau froide au point le plus bas
du ballon avec brise jet pour préserver la
stratification et bénéficier d’un volume
100% utile.
• 3 anodes magnésium uniformément
réparties pour une protection globale
accessible en façade.
maximale.
• Des pieds renforcés fournis permettent de
surélever le ballon pour un raccordement
plus aisé.
Ø J
MANCHON 2"
DEBOUCHANT
Type Bride
A
B
C
ØD
E
F
G
H
I
ØJ
TSE800
TSE1000
TP
TP
1751
2104
650
650
500
853
790
790
650
650
700
953
353
353
1000
1300
150
150
45
45
TSE1500
TH
1877
722
456
1100
650
662
404
1014
200
76
TSE2000
TH
2065
722
644
1100
650
850
404
1202
200
76
TSE3000
TH
2069
750
589
1400
680
729
555
1006
200
76
TSE800
l
Wh/lkj
724
0,09
TSE1000 TSE1500 TSE2000 TSE3000
884
0,08
1508
0,06
1715
0,06
2750
0,05
Surface échangeur
m²
3
4
5.5
6
7
Volume échangeur
l
23
32
40
45
52
-
-
-
-
-
Puissance échangeur
kw
Puissance continue à primaire 80°C et eau chaude de 10 à 45°C
kW
72
92
118
126
140
Poids à vide
Kg
275
327
423
460
644
Référence
Informations de puissances et pertes de charges des échangeurs, voir page 345
C01410800A C01411000A C01411500A C01412000A C01413000A
Prix € HT
2 416
2 804
4 253
4 530
5 755
Options
Doigt de gant
Sonde de température avec doigt de
gant et câble porteur 60 mm
Réf. : C01400045 - Prix : 58 € HT
344 ECS
60.1 afin de limiter les interactions électriques
provoquant de la corrosion.
Réserves de garanties possibles si non
conforme DTU 60.1
Version 2’’
Réf. : C01490014 - Prix : 190 € HT
Version 1’’1/2
Réf. : C01490015 - Prix : 190 € HT
Rosaces
Rosaces de propreté lors
de la découpe jaquette
Réf. : C01490019 Prix : 52 € HT
CARACTÉRISTIQUES DES ÉCHANGEURS
BALLON TSE & TDE
1 Détermination de la puissance de l'échangeur en fonction de la tempéraure de
l'alimentation primaire
La puissance maximale continue délivrée par un échangeur est fonction principalement de la surface de l'échangeur ainsi que de la température primaire (départ
chaudière). Le graphique ci-dessous est représentatif des caractéristiques des échangeurs ainsi que de leur efficacité.
Puissance délivrée continue
Puissance serpentin par m2
Surface
Volume échangeur
ballon (l)
(m²)
45
40
P(kW) /m2
35
Prim
70°C
Prim
80°C
Prim
90°C
25
TSE 800
TSE 1000
750
1000
3
4
72
96
96
128
120
160
20
TSE 1500
1500
5,5
132
176
220
15
TSE 2000
2000
6
144
192
240
TSE 3000
3000
7
168
224
280
TDE 800 bas
750
2
48
64
80
TDE 1000 bas
1000
2
48
64
80
TDE 800 haut
750
1,9
46
61
76
TDE 1000 haut
1000
2,3
55
74
92
30
10
5
0
70
60
80
90
Température départ primaire (∆T 15 °C)
Température
d’eau sanitaire
10 à 45 °C
10 à 60 °C
Utilisation des ces plages de puissance non conseillée
car débits et pertes de charge trop importantes
10 à 55 °C
Nota : un échangeur de ballon peut fonctionner à une puissance réduite afin de réduire les débits et les pertes de charges associées.
2 Détermination du débit d'alimentation primaire nécessaire en fonction de la puissance
Les performances des échangeurs des ballons sanitaires garantissent un différentiel (Delta) de température entre l'entrée primaire
et la sortie primaire de 15°C. Il est important de garantir un débit minimum correspondant aux valeurs définies par le graphique
ci-dessous pour s'assurer que la puissance puisse être délivrée. Dans le cas d'un débit plus faible, le différentiel sera plus important et la puissance transmisse
moindre.
Débit nécessaire
dans le serpentin en l/H
Correspondance Puissance
vs débit nécessaire (∆T 15°C)
14000
12000
10000
Pour un dimensionnement précis,
feuille de calcul disponible sur www.chappee.com
8000
6000
(Identification prescripteur>Vos outils>Outils de préconisation)
4000
2000
0
10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200
Puissance sanitaire sélectionnée
3 Détermination des pertes de charge dans les échangeurs
Les pertes de charge dans un échangeur de ballon sont liées au débit traversant cet échangeur. Le graphique ci-dessous permet de déterminer les pertes de charge
au primaire (en eau) en fonction et donc de la puissance sélectionnée.
ECS
Pertes de charge des échangeurs vs Débit
25
TSE 800
20
TSE 1000
TSE 1500
15
TSE 2000
TSE 3000
10
TDE 800 / 1000 ba
TDE 800 haut
5
TDE 1000 haut
0
1,1 m3/h 2,3 m3/h 3,4 m3/h 4,6 m3/h 5,7 m3/h 6,9 m3/h
soit 20 kW soit 40 kW
soit 60 kW
8 m3/h
9,2 m3/h 10,3 m3/h 11,5 m3/h
soit 80 kW soit 100 kW soit 120 kW soit 140 kW soit 160 kW soit 180 kW soit 200 kW
ECS 345
} Ballon stockage ECS
} TR 1000 - 1500 2000 et 3000 l
GAMME BALLON TR
50
le
Disponib
M0
jaquette
ande
sur comm
Température maximale de service :
Cuve = 95°C
MANCHON 1"1/2
DEBOUCHANT
Cuve = 7 bar
ØD
F
peinture noire mat
MANCHON 3/4"
DEBOUCHANT
Appoint électrique :
voir page 210
MANCHON 1"1/2
DEBOUCHANT
C
A
Ø486
MANCHON 1/2"
DEBOUCHANT
MANCHON 3/4"
DEBOUCHANT
F
MANCHON 1/2"
DEBOUCHANT
DETAIL REHAUSSE/PIED
395INT
MANCHON 2"
DEBOUCHANT
E
300
B
MANCHON 2"
DEBOUCHANT
CARACTÉRISTIQUES
GÉNÉRALES
H
MANCHON 2"
DEBOUCHANT
ØG
Type bride
A
B
C
D
E
F
G
H
TR1000
TR1500
TP
TH
2104
1877
851
722
427
456
790
1100
351
400
726
550
45
76
150
200
TR2000
TH
2065
722
644
1100
400
644
76
200
TR3000
TH
2069
750
589
1400
480
565
76
200
Poids à vide
l
Wh/lkj
kg
TR1000
TR1500
TR2000
TR3000
924
0,08
1563
0,06
1775
0,06
2820
0,05
251
340
372
541
Référence
C01431000A
C01431500A
C01432000A
C01433000A
Prix € HT
2 648
3 667
4 228
5 490
• Ballon Réservoir ECS en acier émaillé
(selon DIN4753/3). De forme compacte
pour une mise en œuvre aisée en
chaufferie, destiné à une utilisation
verticale
• Sortie d’eau chaude au point le plus haut
et entrée d’eau froide au point le plus bas
du ballon avec brise jet pour préserver la
stratification.
• 3 anodes magnésium uniformément
réparties pour une protection globale
accessible en facade.
maximale.
• 6 piquages orientés à 90° permettant de
multiples possibilités d’installation en
chaufferie.
Options
Doigt de gant
Sonde de
température avec
doigt de gant et
câble porteur
60 mm
Réf. : C01400045 Prix : 58€ HT
Doigt de gant 360 mm
sans sonde incluse
Réf. : C01490012 Prix : 28 € HT
346 ECS
60.1 afin de limiter les interactions électriques
provoquant de la corrosion.
Réserves de garanties possibles si non conforme
DTU 60.1
Version 2’’
Réf. : C01490014 - Prix : 190 € HT
Version 1’’1/2
Réf. : C01490015 - Prix : 190 € HT
Rosaces
Rosaces de propreté lors de la
découpe jaquette
Réf. : C01490019 Prix : 52 € HT
Thermomètre
d’affichage
Réf. : C01490013 Prix : 32 € HT
Options
• Fluide caloporteur pour une tenue maximale en haute température (Bidon de 20 litres)
Réf. : C01400620A - Prix : 113 € HT
• Fluide caloporteur très haute température pour capteurs tubulaires
Réf. : C01400621 - Prix : 231 € HT
• Vase solaire SOLARPLUS 25 l, 2,5 Bar, raccord mâle 3/4 Réf : V725
Réf. : C01400002 - Prix : 70 € HT
Réf. : C01400021 - Prix : 133 € HT
Réf. : C01400022 - Prix : 235 € HT
Réf. : C01400057 - Prix : 378 € HT
Résistances d’appoint électriques
Référence
Désignation
Prix € / HT
Résistance électrique blindée à monter sur bride de 400mm (ballons de 1500l et plus TR uniquement)
Hors fourniture, le relayage de
puissance à intégrer sur tableau
électrique.
Détermination de la puissance en
fonction du volume et du temps de
chauffage, voir page 183.
C01490003
Kit 9 kW blindé bride de 400mm
1 263
C01490004
1 527
C01490005
1 584
C01490006
Kit 45 kW blindé bride de 400mm (délais 3 sem.)
2 087
C01490007
Kit 60 kW blindé bride de 400mm (délais 3 sem.)
2 191
Résistance électrique stéatite à monter sur bride de 400mm (ballons de 1500l et plus TR uniquement)
C01490008
Kit 9 kW stéatite bride de 400mm
1 967
C01490009
2 197
C01490010
2 397
C01490011
3 029
Résistance électrique blindée à monter sur bride de 110mm (ballons de 750 et 1000l TR uniquement)
C01490000
487
C01490001
567
C01490002
642
Résistance électrique blindée à visser sur manchon 1’’1/2 (hors TSE)
C01400010
Résistance 3 kW avec aquastat
183
ECS
Kit complet comprenant la contre
bride adaptée, le joint, la
résistance blindée, le câblage
triphasé, le doigt de gant, le
bornier et le thermostat.
ECS 347

ECS Collective

Transcription

Documents pareils

exploiter les systèmes de production d`eau chaude collective

logement logement

BALLON DE BASKET SPALDING TF1000

Les PAC sur air extrait en bâtiments basse énergie : cas du

ballon eclairant

EXERCICE POUSSINS S03 P06

ballon de basket spalding tf-250

Objet Publicitaire BALLON PUBLICITAIRE IMPRIMÃ› GLOBE

ballon de basket spalding

Megalis Condens - Gaz Elec Maintenance
