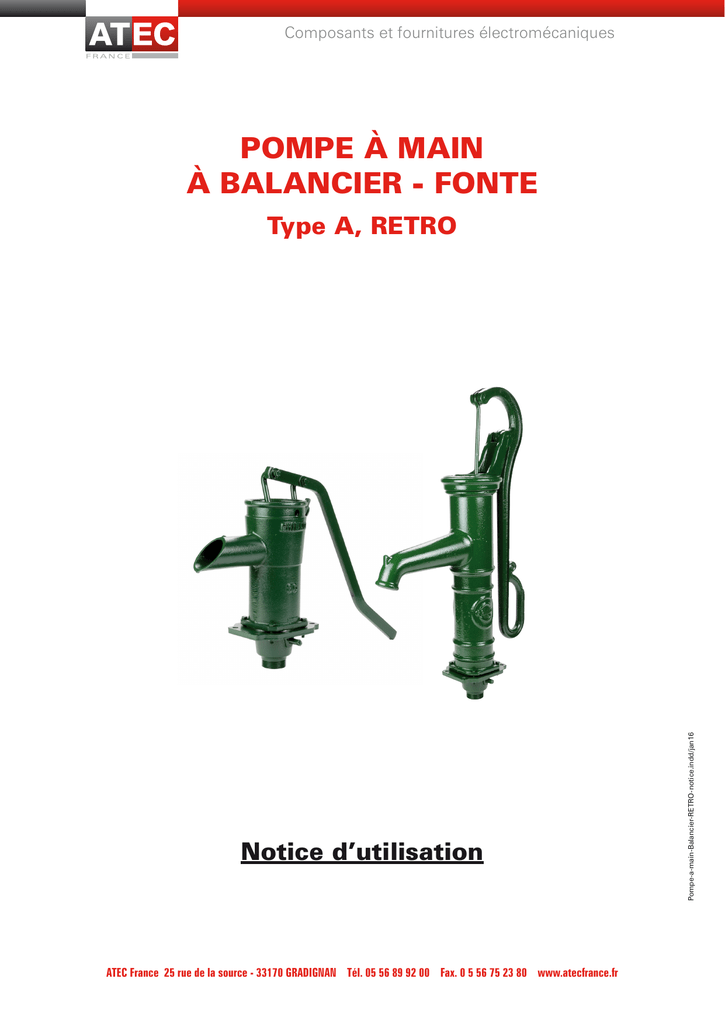

POMPE À MAIN
À BALANCIER - FONTE
Notice d’utilisation
ATEC France 25 rue de la source - 33170 GRADIGNAN Tél. 05 56 89 92 00 Fax. 0 5 56 75 23 80 www.atecfrance.fr
Pompe-a-main-Balancier-RETRO-notice.indd/jan16
Type A, RETRO
Composants et fournitures électromécaniques
A80 et A90
Pompe à balancier
+ Fabrication française
+ Esthétique
+ Peu d’installation
+ Utilisation très simple.
Dimensions
ØA
BALANCIER ACIER
PORTE BALANCIER ACIER
BOULON DE FIXATION
CORPS DE POMPE
FONTE
TIGE COUDEE
DE PISTON
C
PISTON 80 ou 90
PISTON 80 ou 90
117
280
450
CORPS DE POMPE
FONTE
60
VIS D’ARRET
DU CLAPET
JOINT 33/42
DE CORPS
SOUPAPE
CAOUTCHOUC
80 ou 90
CLAPET
33/42
CAOUTCHOUC
110 x 240
BALANCIER ACIER
240
270
PORTE BALANCIER ACIER
BOULON DE FIXATION
A80
A=Ø100
B=Ø87
C=120
JOINTDE CORPS
CAOUTCHOUC 80 ou 90
cotes en mm
A90
A=Ø110
B=Ø97
C=140
Options de fixation
Scellement
Équerres
Pompe-a-main-Balancier-RETRO-notice.indd/jan16
TIGE COUDEE
DE PISTON ØA
ØB
60
Construction
VIS D’ARRET ØB
DU CLAPET
SOUPAPE 33/42
110 xCLAPET
240
33/42
CAOUTCHOUC
240
270
450
C
117
Corps de pompe en fonte
Balancier orientable en acier
Auto-amorçante à sec jusqu’à 8 m
Piston 80 ou 90 mm
Diamètre d’aspiration : 33/42 -1’’¼
Débit A80 (piston 80 mm) : 20 à 30 l/mn
Débit A90 (piston 90 mm) : 30 à 40 l/mn
A80 : 4,5 Kg A90 : 5Kg
280
Données techniques
Pieds
Composants et fournitures électromécaniques
RETRO
Pompe à balancier
+ Fabrication française
+ Design à l’ancienne
+ Peu d’installation
+ Utilisation très simple.
BALANCIER FONTE
TIGE COUDEE
DE PISTON
Corps de pompe en fonte
240
Balancier orientable en fonte
80
Auto-amorçantePISTON
juqu’à
8m
CORPS DE POMPE
87
FONTE
Piston 80 mm
Débit par coup : SOUPAPE
0,7 33/42
l
Débit : 30 à 40 l/mn
Poids : 22 Kg
Dimensions
PORTE BALANCIER FONTE
BALANCIER FONTE
TIGE COUDEE
DE PISTON
PISTON 80
CORPS DE POMPE
FONTE
PORTE BALANCIER FONTE
SOUPAPE 33/42
JOINT DE CORPS
CAOUTCHOUC 80
220
240
PISTON 80
87
220
750
CORPS DE POMPE
FONTE
SOUPAPE 33/42
240
87
Cotes en mm
Diamètre aspiration : 33/42
Course du piston : 140
Options
Planche bois exotique largeur 245 mm
Souillard en fonte 400 x 310 mm
Socle en fonte hauteur 350 mm
Pompe-a-main-Balancier-RETRO-notice.indd/jan16
750
Données
techniques
220
750
PORTE BALANCIER FONTE
BALANCIER FONTE
TIGE COUDEE
DE PISTON
Composants et fournitures électromécaniques
Installation (A80, A90 ou RETRO)
Ces pompes à balancier permettent l’aspiration de l’eau d’un puits ou d’un forage.
- Le niveau d’eau peut se situer à 8-9 mètres maxi au niveau du sol ; la pompe est alors autoamorçante à sec. C’est-à-dire que par de simples mouvements de balancier, elle crée une
dépression dans la tuyauterie d’aspiration afin de faire remonter l’eau jusqu’à la surface.
- La distance entre le puits (ou le forage) et la pompe, peut varier de quelques mètres sans
incidence sur le bon fonctionnement de la pompe ; il suffit pour cela de respecter le diamètre
d’aspiration de la pompe soit 33/42.
- Pour éviter à la colonne d’eau de se vider, prévoir un clapet crépine tubulaire.
- La pompe à eau à main peut servir à amorcer des pompes électriques.
- Le balancier de la pompe est orientable et peut donc être placée contre un mur
- Un filetage mâle 33/42 permet le branchement de la pompe sur le forage, par l’intermédiaire,
soit d’un raccord union, soit d’un manchon fonte ou PVC, soit d’un raccord pour tuyau polyéthylène Ø 32 mm.
Entretien
- Inutile de graisser les joints, à la rigueur vous pouvez passer la pompe à l’anti-rouille. La fonte
rouille naturellement donc pas d’inquiétude si l’eau qui coule est colorée.
- A l’entrée de l’hiver vidanger la pompe en dévissant la vis d’arrêt en bas de la pompe, la
protéger contre le gel en l’habillant ou la démonter et la mettre à l’abri.
Auto-diagnostic
La pompe n’aspire pas , le
balancier
est très dur et reste en l’air
La pompe se désamorce
La pompe ne se réamorce
pas
Causes
- Usure des pièces caoutchouc ou
cuir
- Prise d’air dans la tuyauterie
d’aspiration.
- Dans le cas d’un branchement en
dérivation avec une pompe
électrique, la pompe à main peut
aspirer l’air de la pompe électrique
- Le niveau d’eau est très bas + 9 m
- Forage bouché
- Clapet de pied monté à l’envers,
bloqué ou bouché
Solutions
- Changer le piston et les clapets
- Vérifier l’étanchéité des raccords
- Placer une vanne 1/4T au niveau
de l’aspiration de la pompe
électrique
- Installer une boite à piston à
immerger
- Injecter de l’air à haute pression
ou refaire un autre forage
- Vérifier, nettoyer
- Elle a pris le gel, clapets déformés - Changer les clapets
- Des particules maintiennent le
- Nettoyer
clapet ouvert
- Vérifier l’étanchéité
- Prise d’air dans la tuyauterie
- Vérifier ou changer
d’aspiration
- Clapet de pied ou clapet équerre
défectueux
- Pas d’eau dans le corps
- En mettre
- Piston usé
- Le changer
- Prise d’air dans la tuyauterie
- Vérifier l’étanchéité
d’aspiration
Pompe-a-main-Balancier-RETRO-notice.indd/jan16
Problèmes
La pompe n’aspire pas et le
balancier n’offre pas ou
peu de
résistance
