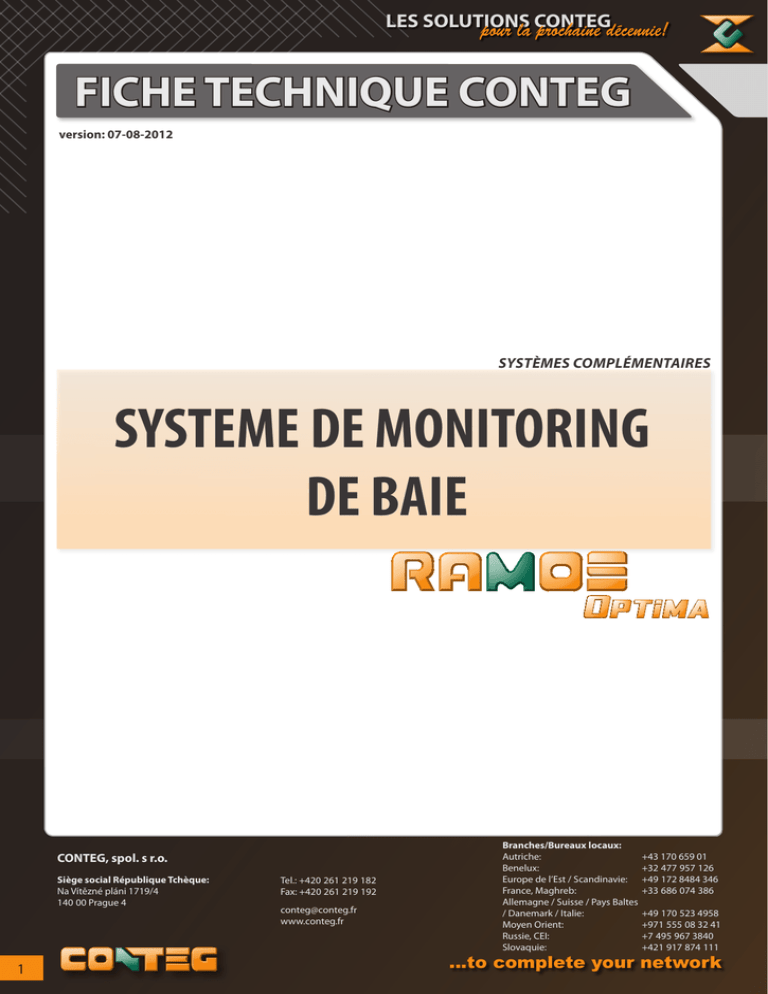

FICHE TECHNIQUE CONTEG
version: 07-08-2012
SYSTÈMES COMPLÉMENTAIRES
SYSTEME DE MONITORING
DE BAIE
CONTEG, spol. s r.o.
Siège social République Tchèque:
Na Vítězné pláni 1719/4
140 00 Prague 4
1
Tel.: +420 261 219 182
Fax: +420 261 219 192
[email protected]
www.conteg.fr
Branches/Bureaux locaux:
Autriche:
Benelux:
Europe de l’Est / Scandinavie:
France, Maghreb:
Allemagne / Suisse / Pays Baltes
/ Danemark / Italie:
Moyen Orient:
Russie, CEI:
Slovaquie:
+43 170 659 01
+32 477 957 126
+49 172 8484 346
+33 686 074 386
+49 170 523 4958
+971 555 08 32 41
+7 495 967 3840
+421 917 874 111
…to complete your network
LES SOLUTIONS
pour la CONTEG
prochaine décennie!
RAMOS OPTIMA est la solution pour monitorer jusqu‘à 8 capteurs dits „intelligents“ (par exemple: avec 8 capteurs doubles [Température + Hygrométrie]
jusqu’à 16 paramètres).C’est la solution idéale de une à plusieurs baies pour lesquelles 8 ports intelligents ou moins sont nécessaires.
La solution du monitoring intelligent RAMOS Optima présente, pour une entreprise, les avantages d’une vitesse rapide, de précision et de l’intelligence
d’un tel système.Le RA¬MOS Optima est un système avec un OS de type Linux embarqué qui inclut un stack TCP/IP ,un web serveur incorporé et des
fonctions emailing et SNMP.
RAMOS Optima peut enregistrer tous les évènements dans sa base de données avec une indication du temps auquel l’alarme du capteur s’est déclenchée. Un produit autonome sans aucune dépendance des logiciels utilisés, RAMOS Optima vous donnera le meilleur pour vos besoins de monitoring.
Il possède 8 ports de capteurs intelligents auto sense qui travaillent avec une large plage de capteurs intelligents de la gamme RAMOS.Il peut être en
effet utilisé pour monitorer, avec les capteurs respectifs, la température, l’hygrométrie, les fuites d’eau, le débit d’air,la sécurité et même contrôler des
relais. Les capteurs RAMOS peuvent aussi être utilisés pour détecter des tensions de courant alternatif et mesurer des tensions de courant continu. Nos
capteurs incluent une base de données et un package graphique intégrés pour la visualisation des débits d’air, la témpérature et l’hygrométrie.
VUE DE FACE
CARACTERISTIQUES DU RAMOS OPTIMA:
• Supporte jusqu’à 8 ports de capteurs intelligents autosense
• Chaque port de capteur intelligent peut être configuré
comme entrée ou sortie
• Tous les accessoires Ramos Optima sont alimentés par
le module.
• Spécificités E-mail et SNMP traps programmés.
• TCP/IP et web-server embarqués.
• Interface interne Linux Web-based pour une configuration et un monitoring facilités
• Horloge interne secourue par batteries pour valider la
date et le temps avec précision
• Network Management System integré
• Mots de passe requis pour les utilisateurs et
l’administrateur assurant une meilleure sécurité
1
2
3
VUE ARRIERE
4
5
6
INFORMATIONS TECHNIQUES:
• Dimensions: 216 x 138 x 46 mm
• Tension d‘alimentation: 7 – 9 VDC, 1,2Amp
• Puissance consommée typique: 1,12 Watt, 0,15A
• Poids: 0,8 kg
1) LED informant sur l’alimentation électrique
2) LED indiquant l‘Activité / Liaison
3) 16 LED informant sur leurs états d’activités
(activité réseau et états des lignes)
4) 8 ports de capteurs intelligents
(RJ-45)
5) Base Standard Ethernet Base 10/100
6) Alimentation interne 7,5 Vdc
Monitoring de baies
Code
Description
RAMOS OPTIMA
Monitoring RAMOS Optima [jusqu’à 8 ports Intelligents(Entrée/Sortie)], 1x capteur de température monté sur 30cm de câble, alimentation électrique
avec son cordon, cordon patch de 1,5m, hauteur 1U avec fixations et CD d’installation.
Accessoires Intelligents pour RAMOS Optima
Code
Description
RMS-I-ST
Capteur de Température monté sur 30cm de câble (RJ-45 incluse) 1
RMS-I-STH
Capteurs de température et hygrométrique montés sur un seul câble de 30cm (RJ-45 incluse) 1
RMS-I-VC
Convertisseur 4-20mA avec câble de 1,5m 1
RMS-I-AS
Sirène & lumière Stroboscopique avec câble de 1,5m 1
RMS-I-AF
Capteur de flux d’air monté sur un câble de 1,5m 1
RMS-I-DE-01
Détecteur de fumée avec un câble de 1,5m 1
RMS-I-DE-02
Détection de présence avec câble supplémentaire de 1,5m 1
RMS-I-DE-04
Détecteur de fuite d’eau monté sur 4,5m de cable 2
RMS-I-DE-06
Capteurs d’eau montés sur un câble actif de 3m , 6m de câble sans capteur et 1.5m de câble pour la connexion 1
RMS-I-MK
Contact magnétique de porte monté sur un câble de 4,5m 2
RMS-I-DRC
Contact sec monté sur un câble de 4,5m 2
RMS-I-PWR-NO
Capteur controlant un relais AC normalement ouvert (110V/220V ) 1
RMS-I-CON
Coupleur CAT.5e RJ45-RJ45 pour des extensions de câbles (par 10 pcs)cs
peut etre rallongé à l’aide de câble LAN (Cat. 5e/6)
2
peut être rallongé à l’aide de câble LAN (Cat. 5e/6) et d’un coupleur RJ45 pour la connexion
1
2
www.conteg.fr
…to complete your network
:: monitoring de baie
Le RAMOS (RAck MOnitoring System pour Monitoring de baie) a été conçu pour être installé dans
une baie et contrôler son environnement intérieur comme extérieur. Tel un système dédié, le RAMOS
peut reporter les états des capteurs installés en n’importe quel endroit du monde, en utilisant le protocole
SNMP. Il peut être intégré à tout type de logiciel de supervision tel que HP OpenView.
LES SOLUTIONS
pour la CONTEG
prochaine décennie!
Accessoires:
Capteur de température avec 30cm de câble. Capteur Autosense de température contrôlé par microprocesseur. Longueur 30m max (Cat.5/6 LAN)
RMS-I-STH
Capteur dual de température et d’hygrométrie montés sur 30cm de câble.
Possible de connecter sur l’unité jusqu’à 8 capteurs de ce type. Plage
d’hygrométrie de 0 à 100%.
RMS-I-VC
Convertisseur 4-20mA avec un câble LAN (Cat. 5) de 1.5m. Le convertisseur collecte les valeurs analogiques d’une large gamme de capteurs.
RMS-I-AS
Sirène & Lumière stroboscopique avec un câble LAN (cat. 5) de 1,5m.
Sirène de 100db et flash lumineux à intervalles de 400 flash par minute.
Longueur maxi du câble 30m (cat.5/6 LAN)
RMS-I-AF
Détecteur de flux d’air avec un câble LAN (Cat. 5) de 1.5m.
Les informations sur le flux d’air sont graphiquement enregistrées en fonction du temps déterminé.
Signal d’alarme On/off du flux d’air.
RMS-I-DE-01
Détecteur de fumée avec un câble LAN (Cat. 5) de 1.5m.
Signal d’alarme On/Off. Avec une batterie de 9V en secours RAMOS continuera de fonctionner de façon autonome comme détecteur de fumée.
RMS-I-DE-02
Détecteur de présence PIR monté sur un câble LAN (Cat. 5) de 1.5m. Peut
être connecté en série jusqu’à 10 détecteurs sur un seul port. 60° d’angle
de vision.
RMS-I-DE-04
Détecteur d’eau monté sur 4.5m de câble.
Extension maximale : 150m.
Capable de détecter de l’eau distillée.
RMS-I-DE-06
Détecteur d’eau en cordon monté sur 3m de câble actif et 6m de câble
non actif. Inclut le câble LAN (Cat. 5) de 1.5m pour la connexion. Longueur
Maximum d’extension: 30m. Protège les équipements sensibles à l’eau de
tout dommage potentiel. Ce produit détecte les fuites d’acide de batterie
pour des courtes périodes de contact.
RMS-I-MK
Contact Magnétique de porte monté sur 4.5m de câble.
Extension Maximum : 300m.Contact Ouvert/Fermé.
RMS-I-DRC
Contact sec monté sur 4.5m de câble. Programmable en entrée ou sortie.
Si utilisé en mode sortie il peut alimenter jusqu’à 20mA. Plage de tensions
d’entrée de 0 à 5V. Contact Ouvert/Fermé.
RMS-I-PWR-NO
Relais mode AC en position ouverte normalement (110V/220V). Câble LAN
(Cat. 5) de 1.5m inclus. Longueur Max possible: 30m. Protection: fusible
10A .Connexions C13 et C14. Peut être contrôlé par tout type de détecteur.
RMS-I-CON
Coupleur CAT.5e RJ45-RJ45 pour des extensions de câbles (par 10 pcs)
www.conteg.fr
…to complete your network
:: monitoring de baie
3
RMS-I-ST
