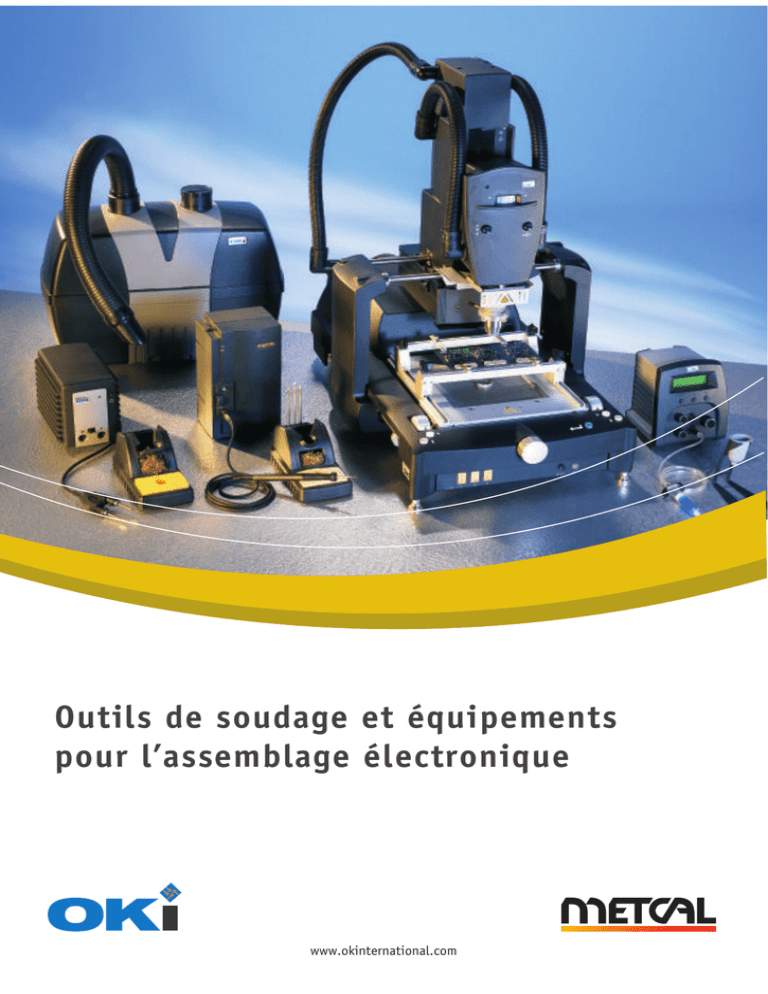

Outils de soudage et équipements
pour l’assemblage électronique
www.okinternational.com
Outils de soudage et équipements pour l’assemblage
électronique
Depuis plus de 60 ans, OK International est lʼun des principaux fournisseurs dʼoutils et
dʼéquipements du secteur de lʼassemblage électronique. Lʼorigine de notre société
remonte en 1946, lorsque nous nous sommes spécialisés dans lʼusinage de précision de
pièces métalliques essentiellement pour lʼindustrie de la défense.
Au fil des années, nous avons renforcé nos compétences fondamentales en fabriquant et
en développant des systèmes de soudage et de réparation, ainsi que des produits
dʼextraction de fumées et de dosage de fluides.
Chez OK International, nous comprenons très bien les process et défis de lʼassemblage
électronique. Travailler en étroite collaboration avec les fabricants de composants, de
matériaux et de fours à refusion ainsi que partager des connaissances avec des
associations de lʼindustrie du monde entier nous a permis dʼaffiner nos connaissances en
matière dʼindustrie et de développer des technologies novatrices.
Au vu du marché actuel, nous sommes idéalement
Nos produits des domaines clés tels que la
travers le monde grâce à nos équipements, notre
conçus pour fournir des performances optimales.
placés pour devenir votre partenaire pour le
process sans plomb. Nous aidons nos clients à
connaissance du process, notre formation et notre
service après-vente qui sʼavèrent nécessaires pour
réussir dans un monde sans plomb.
soudure manuelle, la réparation, lʼextraction de
fumées et la dépose de substances sont tous
Avec OK International, vous pouvez être sûrs que
vos process sont sans égal en termes de qualité,
de fiabilité, de répétabilité et de profitabilité.
Table des matières
Soudage et réparation
1- 34
Réparation de boîtiers à billes
35 - 42
Systèmes de dosage de fluides
55 - 62
Systèmes dʼextraction de fumées
43- 54
1
Notre gamme de systèmes OKi comprend les produits MFR (Multi-Function
Rework Systems – systèmes de réparation multifonctions) et les plates-formes
PS (Production Soldering – soudure de production). Ces systèmes haute
performance sont toutefois proposés à un prix compétitif. En plus de réaliser
des réparations de façon experte, notre gamme MFR comporte des outils
polyvalents adaptés à la soudure traditionnelle et CMS. La station PS-900 est
un système compact idéal pour la soudure manuelle et la retouche.
Nos systèmes très prisés de la marque Metcal ont été améliorés avec la gamme
de pannes de puissance PowerTips® à technologie SmartHeat®, conçues pour
répondre aux fortes exigences thermiques des alliages sans plomb et dʼautres
applications sans avoir à augmenter la température.
Nos gammes de produits et nos systèmes sont
broches traversantes tels que connecteurs et
apportent une valeur ajoutée à vos process.
notre gamme OKi, les outils de préchauffage par
constamment testés et mis à jour pour quʼils
Nous proposons également trois outils de
chauffe par convection. Le générateur dʼair
chaud manuel HCT-900 est idéal pour retirer des
composants allant des 0201 QFP aux 304
broches, ainsi que pour réparer des boîtiers à
supports. Enfin, la toute dernière nouveauté de
convection PCT-100 et PCT-1000 qui apporte
une chauffe ciblée et programmable pour plus de
rapidité et une meilleure efficacité dans le cas
dʼapplications aux exigences thermiques élevées
telles que le sans plomb.
Technologie Smartheat®
Systèmes de soudage et de réparation OKi série MFR
Systèmes de soudage OKi série PS
3-4
5-10
11-12
Systèmes de soudage et de réparation Metcal MX-500
13-15
Accessoires de soudage et de réparation
27-28
Préchauffage programmable PCT-1000
33-34
Système de soudage Metcal SP200
Cartouches et pannes de soudage et de réparation
Système de réparation par convection HCT-900
Préchauffage par convection ciblé PCT-100
01
Comme lʼindustrie électronique, nos systèmes de
soudage, dessoudage et réparation ont évolué pour
suivre les demandes élevées en matière de process
sans plomb et de performances rapides. Notre gamme
complète de systèmes est regroupé sous nos deux
marques Metcal et OKi.
16
17-26
29-30
31-32
2
Pour les ingénieurs de production électronique,
la réussite se mesure par la capacité à
optimiser la productivité, et la fiabilité des
produits. Tous ces facteurs dépendent
directement de la maîtrise du process. Ceci se
traduit par un niveau de maîtrise élevé, sans
recourir aux fortes températures de panne
qu'exigent les technologies de chauffage
céramique conventionnelles. Le risque
d'endommagement des composants et des
cartes est donc réduit tout particulièrement du
fait des exigences thermiques supérieures des
La
tech n o l o g i e
S m a r t H e a t ®
La technologie SmartHeat®
applications sans plomb.
SmartHeat® vous apporte des avantages
exclusifs, grâce à des solutions de soudage par
conduction à faibles risques et à fiabilité élevée,
en particulier avec les alliages sans plomb.
Tout ceci contribuant à une maîtrise constante
du process.
Powered
by
SmartHeat®
SmartHeat® fournit directement
la puissance
La réussite d'une brasure par conduction dépend de la disponibilité
d'un apport contrôlé dʼénergie thermique dans la connexion pendant
les deux phases critiques : l'activation du flux et la formation d'une
liaison intermétallique. Du fait de leurs besoins thermiques supérieurs,
les alliages sans plomb augmentent encore ces exigences. Les éléments chauffants céramiques conventionnels
tentent de contrôler ce processus en gérant des paramètres indirects comme la température de la panne. La
technologie SmartHeat® détecte la demande thermique spécifique directement au niveau du joint et fournit pendant
les deux phases la quantité d'énergie thermique permettant d'assurer une soudure fiable.
Sélection précise de la panne
La quantité dʼénergie thermique acheminée de
lʼélément chauffant jusquʼà la pastille est fonction
du volume de la panne. Le choix de la géométrie
En introduisant le facteur de conductivité,
OK International permet aux opérateurs de
choisir la géométrie de panne optimale.
Notre Wattmètre breveté vous offre la
possibilité de quantifier le besoin d'énergie
précis des pannes, affinant encore le
processus de sélection de celles-ci.
3
>>
pertes de puissance.
Light
T he rm al P erfor ma nc e
de la panne est donc crucial pour éviter les
Heavy
Du fait de leurs exigences thermiques plus
strictes, les alliages sans plomb rendent ces
outils indispensables.
637A
670A
642A
CF=.89
CF=.50
CF=.25
Stabilité de la température – Aucun besoin d’étalonnage
normes industrielles
par conduction font de la
stabilité de la température
une exigence cruciale.
+ /- 5 D E G C
performances du soudage
SMARTHEAT
TECHNOLOGY
Pour répondre à ce
besoin, les systèmes à
élément chauffant
céramique conventionnels
3 MOS
6 MOS
9 MOS
12 MOS
dépendent du réglage du capteur, de l'élément chauffant et du point de consigne de l'opérateur.
Ces différents éléments sont sujets à une dérive et à une instabilité qui exigent des étalonnages et certifications fréquents
pour assurer la conformité. En revanche, grâce à la technologie SmartHeat®, la régulation thermique dépend des propriétés
physiques de lʼélément chauffant et ne connaît aucune dérive dans le temps, assurant la stabilité à long terme du process
Risque de dépassement réduit
Les stations de soudage conventionnelles s'efforcent de contrôler le procédé de température des pannes, à l'aide de capteurs
thermocouple et d'éléments chauffants céramiques. A lʼusage, des variations de température importantes se produisent à
lʼintérieur de la panne. La régulation thermique inhérente à cette technologie se traduit par des dépassements de consigne
(positifs ou négatifs), avec un risque de brasure peu fiable ou de composant endommagé. A lʼinverse, la technologie
SmartHeat® détecte et contrôle le besoin en énergie du joint de soudure, évitant les variations thermiques et supprimant ainsi
tout risque d'endommagement du composant.
brasures sans plomb fiables sont
équivalentes à celles des alliages
traditionnels, à l'exception des besoins
thermiques plus élevés. L'opérateur réagit
habituellement à un besoin thermique
supérieur en augmentant la température de
la panne mais, malheureusement, la
contribution au rendement thermique est
négligeable aux températures élevées. De
plus, l'augmentation de la température de
350
300
250
FR-4 PAD DELAMINATION ZONE
EXCESSIVE ENERGY FAIL ZONE
OPTIMUM REFLOW ZONE
LOW ENERGY FAIL ZONE
OPTIMUM REFLOW ZONE
LOW ENERGY FAIL ZONE
200
150
100
50
FLUX ACTIVATION ZONE
FLUX ACTIVATION ZONE
SA
C
Les opérations nécessaires à l'obtention de
Pb-Sn vs. SAC Process Window
°C
400
Pb
-Sn
Idéal pour le soudage
sans plomb
S m artHeat®
sans besoin dʼétalonnage.
t e c h n o l o g i e
relatives aux
CERAMIC HEATER
TECHNOLOGY
L a
Presque toutes les
0
Solder Melting Temperature
panne au repos s'approche dangereusement des niveaux endommageant composants et substrats, ce qui rend critique la
maîtrise du process. Par rapport à la technologie conventionnelle, SmartHeat®, combinée à une sélection précise de nos
outils et pannes, permet une maîtrise parfaite du process qui vous assure en permanence des connexions fiables à des
températures de fonctionnement peu élevées délivrant le rendement thermique adapté au soudage sans plomb.
Augmentation de la durée de vie des pannes
La vie utile d'une panne dépend de nombreux facteurs tels que la corrosion par le flux, l'oxydation et la dissolution de l'étain.
Des températures de panne au repos élevées augmentent spectaculairement la contribution de ces facteurs. Le démouillage
qui découle de ces interactions chimiques superficielles incite de nombreux opérateurs à augmenter l'effort sur la panne, ce
qui accélère sa dégradation. Les avantages de la technologie SmartHeat® permettent aux opérateurs de souder à des
températures plus basses et, combinées à une sélection et à un entretien approprié des pannes, augmentent
spectaculairement leur durée de vie.
01
4
Systèmes de réparation série MFR
Systèmes de réparation multifonction série MFR
La solution tout en un
Imaginez que vous pouvez effectuer toutes vos opérations de soudage, dessoudage et de réparation à l'aide d'un seul
outil. Les nouveaux Systèmes de réparation multifonction (MFR) non seulement effectuent les réparations de façon
experte mais disposent d'outils de soudage des CMS et des composants traversants. Ces systèmes polyvalents
offrent deux sorties commutables et un choix complet d'outils adaptés aux composants complexes dʼaujourdʼhui.
• Soudage et réparation (panne cartouche)
• Pince de précision
• Soudage (panne de puissance)
• Dessoudage
Les systèmes se configurent à l'aide des outils suivants
Parfaits pour le soudage
sans plomb
La série MFR utilise la technologie
SmartHeat® pour délivrer la puissance
qu'exigent les connexions sans plomb. La
technologie à puissance variable de
SmartHeat® qui détecte les besoins
thermiques spécifiques de chaque joint
soudé et y répond en fournissant la quantité
exacte d'énergie thermique à la vitesse
nécessaire pour créer une brasure fiable,
tout en protégeant les composants sensibles
5
de toute détérioration.
La série MFR vous permet d'utiliser des pannes ou des
Panne
pannes-cartouches, répondant toutes à un besoin
spécifique. Les pannes s'avèrent rentables pour répondre
aux applications répétitives. Les pannes-cartouches
conviennent aux applications plus exigeantes en terme de
flexibilité. Ces deux options sont dotées du très apprécié
système de remplacement rapide qui a fait la réputation de
Panne -
nos pannes et supprime l'entretien associé aux fers
conventionnels. Grâce à sa finesse, la panne-cartouche
peut accéder aux montages les plus denses et sa
conception monobloc assure une liaison à la terre sûre,
protégeant les composants sensibles.
Elément chauffant
Polyvalence, performance et
valeur ajoutée
Ces systèmes hautes performances peuvent être adaptés à
vos besoins précis, qu'il s'agisse de soudage, de
réparations plus compliquées à l'aide de pannes-
cartouches, de la manipulation de petits composants à
l'aide de notre Pince de précision ou du dessoudage de
composants traversants.
Tous les appareils disposent de fonctions de "Veille auto"
pour prolonger la durée de vie des pannes. Un contrôle de
la continuité à la terre protège en outre les composants
Poignée
Cartouche
Systèmes de réparation série MFR
Choix de pannes et de pannes cartouches
sensibles de toute détérioration (compatibilité DES
complète) et un support spécialement conçu pour le
soudage sans plomb offre des possibilités efficaces de
nettoyage et d'entretien des pannes.
Et si vous utilisez plusieurs appareils sur le même poste de
travail ou pour le même procédé, la conception mécanique
judicieuse permet de les assembler, optimisant l'utilisation
de l'espace disponible.
Confort et simplicité
La distance réduite entre panne et manche du fer à souder
MFR augmente la précision de l'opération dans les
applications à pas fin. Le système à cartouche confère à la
tige la plus grande finesse, maximisant ainsi l'accès, et le
système de pinces de précision permet de réparer les plus
petits composants tels 0201. Lʼergonomie assure un confort
de travail optimal pour lʼopérateur.
01
6
Système de soudage MFR-2200 à double sortie simultanée
Le système de soudage et de réparation
MFR-2200 à double sortie simultanée
Une alimentation. Deux ports simultanés. Trois outils de soudage.
La nouvelle gamme de systèmes de réparation et de soudage MFR-2200 fournit
une solution haute puissance et flexible pour la réparation CMS, la retouche et la
soudure manuelle de production. La technologie SmartHeat® répond à la charge,
en apportant l'énergie nécessaire à chaque connexion, tout en évitant aux substrats
et aux composants sensibles à la chaleur de subir des dommages. La technologie
SmartHeat® garantit aux utilisateurs une chauffe hautement maîtrisée et
extrêmement réactive.
La gamme MFR-2200 dispose d'une sortie double qui permet à l'utilisateur de faire
fonctionner un ou deux outils simultanément. Le commutateur situé sur le panneau
avant permet de choisir entre le fonctionnement d'un ou de deux fers. Surtout, le
MFR-2200 contient deux alimentations séparées, cela signifie que chaque fer utilisé
dispose d'une puissance optimale.
Un choix multiple d'outils pour accroître la
flexibilité
La gamme MFR-2200 propose trois types d'outils qui peuvent être utilisés avec le
C
système. Le manche MFR-H1-SC dispose d'une large gamme de pannes-cartouches de
réparation et de soudage, semblable à ceux de notre gamme Metcal, qui propose des
pannes de soudage pour les accès difficiles, des pannes de réparation CMS et des
pannes lames pour le nettoyage des plages d'accueil.
Le manche MFR-H2-ST pour le soudage de production dispose d'une forte puissance et
est équipé de pannes conçues pour les environnements de soudage de production.
7
La troisième option pour le système est la pince de précision MFR-H4-TW. Cet outil est
idéal pour retirer les résistances CMS 0201mais aussi les SOIC de 28 mm.
A
B
Manches de la gamme MFR-2200
A. MFR-H4-TW Pince de précision
B. MFR-H2-ST Panne de soudage
C. MFR-H1-SC Panne-cartouche
• La technologie SmartHeat® fournit une puissance exceptionnelle
pour les applications aux fortes exigences thermiques
• La double sortie simultanée permet à un seul ou à deux opérateurs
d'utiliser le système
• Un seul opérateur peut utiliser deux fers en même temps
• Chaque corps de chauffe s'adapte à une large gamme de pannescartouches et de pannes pour une flexibilité maximale des
applications
Commutateur à trois positions. Le
positionner à gauche, à droite ou
au centre (deux ports en état de
marche) pour alimenter les fers.
• Trois outils sont disponibles en un seul système pour accroître la
flexibilité
• Les fers sont ergonomiques pour le confort et la productivité de
l'opérateur
Configurations du Système
Références
MFR-2210
MFR-2220
MFR-2240
MFR-2211
MFR-2222
MFR-2241
Description
Double sortie, un fer à souder pour panne-cartouche, support
Double sortie, un fer à souder pour panne, support
Double sortie, un fer à souder pour pince de précision, support
Double sortie, deux fers à souder pour panne-cartouche, supports
Double sortie, deux fers à souder pour panne, supports
Double sortie, une pince de précision, un fer à souder pour panne-cartouche, supports
Référence
du système et
composants
MFR-PS2200
bloc d'alimentation
MFR-2210
MFR-2220
MFR-2240
MFR-2211
MFR-2222
MFR-2241
1
1
1
1
1
1
MFR-H1-SC
Fer à souder
cartouche
1
2
1
MFR-H2-ST
Fer à souder
panne
1
2
MFR-H4-TW
Pince
cartouche
WS1 Support
universel de
fer à souder
1
1
1
1
2
2
1
MFR-WSPT
Support de
pince
Principales caractéristiques et
avantages
1
1
Composants du Système
Références
MFR-H1-SC
MFR-H2-ST
MFR-H4-TW
MFR-PS2200
WS1
WS1G
MFR-WSPT
MFR-PM70
Description
Manche panne-cartouche
Manche panne de soudage
Pince panne-cartouche
Bloc d'alimentation, double sortie
Support avec mise en veille automatique pour fers à souder pour pannecartouche (MFR-H1-SC) ou pour panne (MFR-H2-ST), berceau noir
(standard)
Support avec mise en veille automatique pour fers à souder pour pannecartouche (MFR-H1-SC) ou pour panne (MFR-H2-ST), berceau vert (en option)
Support pour pince (MFR-H4-TW), berceau noir (standard)
Wattmètre, MFR (en option)
Le fer à souder pour pannecartouche utilise des cartouches
de petit diamètre pour les accès
difficiles et dispose d'une large
gamme pour la réparation CMS.
8
La pince de précision permet la retouche des composants CMS grâce à sa dimension réduite mais aussi grâce à des
géométries de lames variées, tandis que le fer à souder pour panne dispose d'une puissance exceptionnelle pour le
soudage industriel.
Kits d’évolution
Références
Description
MFR-UK2
Kit d'évolution : fer à souder pour panne (MFR-H2-ST) et support (WS1)
MFR-UK1
MFR-UK4
Kit d'évolution : fer à souder pour panne-cartouche (MFR-H1-SC) et support (WS1)
Kit d'évolution : pince (MFR-H4-TW) et support (WSPT)
Pièces de rechange
Références
Description
AC-CP2
Tapis d'extraction de panne
MFR-CA2
AC-BP
Elément chauffant (MFR-H2-ST)
Paille (paquet de 10)
Pannes et pannes-cartouches de réparation et de soudage
Manches
Gamme de Pannes-Cartouches
MFR-H2-ST
Pannes de soudage industriel de gamme SxV et CxV
MFR-H1-SC
MFR-H4-TW
9
Pannes-cartouches de soudage SxP et RxP
Pannes-cartouches de gamme TxP pour la réparation CMS
Page 19-20
Page 17-18
Page 18
Les Systèmes de dessoudage MFR assurent un transfert
thermique supérieur au joint soudé, permettant une refusion
efficace de la soudure, puis l'enlèvement rapide et efficace de
toute la soudure. La technologie SmartHeat facilite le
dessoudage des composants traversants en préservant la carte
de toute détérioration. Le nouvel outil de dessoudage peut
passer du poignard au pistolet sur simple pression d'un bouton.
Les opérateurs peuvent ainsi trouver la position la plus
confortable et la plus efficace pour relever le défi des réparations
difficiles. La chambre de collecte de soudure en papier et le
système de filtrage se remplacent facilement et rapidement, tout
en réduisant le coût de l'entretien.
Deux systèmes de dessoudage MFR sont disponibles. Le
système MFR-DSX exige de l'air comprimé pour le dessoudage.
Si vous n'en disposez pas, le MFR-DSI dispose d'une pompe à
vide interne.
Référence
Description
Système de dessoudage à air comprimé
MFR-DSX
Système de dessoudage à pompe à air interne
MFR-DSI
Ces systèmes comprennent :
MFR-PS2X
MFR-PS2K
MFR-HDS
MFR-WSDS
Système de soudage et de
dessoudage
Bloc d'alimentation universel à deux sorties,
air comprimé (MFR-DSX uniquement)
Bloc d'alimentation universel à deux sorties à
pompe à air interne (MFR-DSI uniquement)
Fer à dessouder
Support de fer à dessouder
Accessoires page 27
Systèmes de dessoudage MFR
Système de dessoudage
Les Systèmes de soudage et de dessoudage MFR
comprennent à la fois un outil de dessoudage
innovant et un fer à cartouche de soudage, couvrant
tous vos besoins de réparation.
Deux Systèmes de soudage et de dessoudage MFR
sont disponibles. Le système MFR-SDX exige de l'air
comprimé pour le dessoudage. Si vous n'en disposez
pas, le MFR-SDI dispose d'une pompe interne
assurant l'aspiration.
.
Référence
Description
MFR-SDX
Système de soudage/dessoudage à pompe à air interne
MFR-SDI
Système de soudage/dessoudage à air comprimé
Ces systèmes comprennent :
MFR-PS2X
MFR-PS2K
MFR-HSR
MFR-WSSR
MFR-HDS
MFR-WSDS
01
Bloc d'alimentation universel à deux sorties, air
comprimé (MFR-SDX uniquement)
Bloc d'alimentation universel à deux sorties et
pompe à air interne (MFR-DSI uniquement)
Fer à souder
Support de fer à souder
Fer à dessouder
Support de fer à dessouder
Pannes de dessoudage DFP page 19
10
Stations de soudage PS-800E & PS-900
PS-900
La puissance pour souder des fortes masses thermiques, le contrôle
pour assurer des résultats constants
La station de soudage OKi PS-900, utilisant la technologie SmartHeat fait partie de la nouvelle génération de
stations de soudage de OK International. Le PS-900 allie puissance et contrôle thermique exceptionnel pour un faible
encombrement sur le poste de travail. Le système PS-900 garantie une répétabilité aux opérateurs pour réaliser des
soudures de haute qualité à une vitesse exceptionnelle.
Plus d’applications
Le PS-900 améliore la productivité pour une large gamme dʼapplications. Le système est adapté aux process de
soudure sans plomb, aux cartes multi couches, et aux composants aux exigences thermiques élevées.
De plus,
la technologie SmartHeat® permet au PS-900 de souder à des températures plus faibles, même en cas dʼapplications
aussi exigeantes que les process de soudure sans plomb. Cela signifie que les opérateurs sont plus productifs et que
les composants sont tenus à lʼécart des températures qui pourraient les endommager.
De faibles coûts d’exploitation
Le système PS-900 a été conçu pour sa simplicité et son faible entretien. Grâce à la technologie SmartHeat® au coeur du système,
aucun étalonnage nʼest nécessaire. En outre, la station utilise des pannes de haute qualité qui garantissent de faibles coûts
dʼexploitation.
11
Contrôle de la température
Température constante,
par la technologie SmartHeat® puissance variable sans risque
de dépassement thermique
Manche léger et ergonomique Assure à l’opérateur un confort
et une meilleure productivité
Boîtier Solide en aluminium
Support de fer avec mise en
veille automatique
Plaquage supplémentaire
Elément chauffant de faible
coût et à changement rapide
Assure une résistance
exceptionnelle
Réduit l’oxydation de la panne
et augmente sa durée de vie
Prolonge la durée de vie de la
panne
Pour minimiser les temps
improductifs
Le manche est léger et ergonomique
Référ e nce
PS-900
PS-800E
Accessoires
PS-PW900
PS-PW1
De scr ipt io n
Système complet : PS-PW900, PS-HC901, WS2, AC-CP2
Système complet : PS-PW1, PS-HC2, WS2, AC-CP2
Bloc dʼalimentation (PS-900)
Bloc dʼalimentation (PS-800E)
PS-HC3
Manche avec cordon (PS-H3) et élément chauffant (PS-CA3)
PS-CA3
Elément chauffant pour pannes SxV
PS-HC2
PS-H3
PS-CA2
PS-CA1
WS2
WS2G
AC-CP2
PS-800E
Manche avec cordon et élément chauffant (PS-CA2)
Manche avec cordon SANS élément chauffant
Principales caractéristiques et avantages
Elément chauffant pour pannes SxV
Elément chauffant pour pannes PHT
Support avec mise en veille automatique, noir
Support avec mise en veille automatique, vert
A
Tapis extracteur de panne
B
C
E
Spécifications Techniques
D
Bloc d’alimantation
Température ambiante de fonctionnement 10 - 40ºC
Température maximum du boîtier
65ºC
Fréquence d'alimentation secteur
50/60 Hz
Tension d'alimentation secteur
Puissance électrique nécessaire
100-240 VAC
90W (PS-900), 50W (PS-800E)
A.
B.
C.
D.
E.
F.
F
PS-900
PS-H3 - Manche avec cordon, SANS élément chauffant
PS-CA3 - Elément chauffant
Panne de soudage SxV
PS-PW900 - Bloc d’alimentation
WS2 - Support de fer avec mise en veille automatique
PS-HC3 - Manche avec cordon et élément chauffant
Pannes SxV pages 19-20 & Pannes PHT pages 20-21
01
12
Système de soudage, dessoudage et réparation MX-500
Le système de soudage, dessoudage et
réparation MX-500
Le système de référence pour le soudage, le dessoudage et la
réparation
Le système MX-500 de Metcal est la référence en matière de soudage, de déssoudage et de réparation. Souple, rapide
et puissant, la station MX-500 permet au soudage par conduction dʼaccéder à un niveau de contrôle, de productivité et
de rendement dʼexcellence .
Station de soudage et de réparation CMS
Références
MX-500S-21
Comprend
MX-500P
MX-RM3E
WS1
AC-YS3
AC-CP2
Description
Station de soudage à deux ports
Bloc dʼalimentation deux entrées commutables
et son cordon
Fer à souder et son cordon
Support de fer avec mise en veille automatique
Eponges (2)
Tapis extracteur de pannes
STTC
& SMTC see
page
21-25
UsesCartouches
STTC & SMTC
Cartridges,
pages
21-25
13
Nouveau support
de fer avec mise en
veille automatique
Avec deux sorties commutables, ce système peut être adapté exactement à vos besoins, en utilisant deux des quatre outils
disponibles (fer à souder, pince Talon®, pistolet de dessoudage et pince de précision) pour configurer le système de soudage et de
réparation le plus puissant du marché. La prise en main ergonomique des pinces Talon® de Metcal a été conçue pour une meilleure
performance, un confort inégalé et un contrôle optimum.
Station complête de réparation CMS talon®
Références
MX-500TS-21
Comprend
MX-500P
MX-TALON
WST
MX-RM3E
WS1
AC-YS3
AC-CP2
Description
Système de soudage/ Talon® deux entrées 220/240 V
Bloc dʼalimentation deux entrées commutables
avec cordon
Pince Talon® avec cordon
Support Pince Talon® avec éponge YS3
Fer à souder avec cordon
Eponges (2)
Tapis extracteur de pannes (2)
Kits d’évolution Talon®
Références
MX-TALON-01
Includes
MX-TALON
WST
AC-YS3
AC-CP2
Une polyvalence sans compromis
Cartouches TATC page 25
Description
Kit dʼévolution Talon®
Nouveau
Support Pince Talon® avec éponge YS3
Eponges (2)
Tapis extracteur de pannes (2)
Station fer + pince de précision MX-PTZ
Références
Description
MX-PTZ-AD
Pince de précision
MX-500SPT-21 Système deux entrées 230 VAC*
MX-PTZ
Kit dʼévolution Pince de précision (pince & support)
* Comprend: bloc dʼalimentation 2 entrées, fer à souder et pince, support avec mise en veille automatique, éponges, & tapis
extracteur de pannes.
01
Cartouches PTTC page 25
14
Station de soudage / dessoudage
Le système de dessoudage/réparation MX-500DS utilise de l'air comprimé pour
créer un vide Venturi pour le nettoyage rapide et efficace des trous du circuit
imprimé. La récupération de la soudure dans du papier absorbant à l'intérieur du
réservoir dans la poignée facilite la maintenance et constitue une amélioration
par rapport aux tubes de verre conventionnels
Système de déssoudage/réparation CMS
Références
MX-500DS-21
Comprend
MX-500P
MX-DS1
MX-RM3E
MX-RM8E
MX-DAH4
MFR-WSDS
AC-YS3
AC-CP2
AC-CB1
AC-CB2
MX-DCF1
AC-TC
WS1
Description
Système de soudage/dessoudage deux entrées 220/240V
Bloc dʼalimentation deux entrées commutables avec
cordon
Pistolet de déssoudage
Fer à souder avec cordon
Cordon de déssoudage
Buse d'air avec fixation ESD
Support Pistolet
Eponges (2)
Tapis dʼextraction de cartouche (2)
Brosse de nettoyage
Ecouvillon de nettoyage de tuyau
Ensemble de filtre et papier de nettoyage
Nettoyeur de buse de dessoudage
Kit d’évolution de dessoudage
Références
MX-D001
Includes
MX-DS1
MX-RM8E
MX-DAH4
MFR-WSDS
AC-YS3
AC-CP2
AC-CB1
AC-CB2
MX-DCF1
AC-TC
15
Cartouches STDC page 26
Description
Kit dʼévolution de dessoudage
Pistolet de dessoudage
Cordon de dessoudage
Buse d'air avec fixation ESD
Support Pistolet
Eponges (2)
Tapis dʼextraction de cartouche (2)
Brosse de nettoyage
Ecouvillon de nettoyage de tuyau
Ensemble de filtre et papier de
nettoyage
Nettoyeur de buse de dessoudage
Système de soudage SP200
Un système de soudage économique
La station SP200 est le système de soudage compact et facile à utiliser. Pour un soudage sans défaut, il suffit au technicien de
sélectionner la panne-cartouche appropriée, l'insérer dans la poignée et de mettre en marche. Comme l'appareil fonctionne à une
température plus basse qu'un fer à souder conventionnel et ne nécessite aucune calibration, les opérateurs apportent toujours la
quantité d'énergie thermique correcte pour réaliser des joints de soudure de qualité supérieure sans risquer d'endommager un
composant ou le circuit imprimé.
En outre, la conception du système est extrêmement fiable, avec un nombre dʼéléments limités, garantissant que le Système de
soudage SP200 ne nécessite pratiquement aucune maintenance.
Le système comprend une alimentation avec cordon secteur, une
poignée avec cordon, un support de fer avec éponge et un tapis
dʼextraction de cartouche
Références
SP200-21
Description
Système de soudage 220/240 V
Cartouches SSC page 26
01
Nouveau support
de fer avec mise en
veille automatique
16
C a r t o u c h es d e soudage et de réparation
SFP-BVL10
Cartouche Tournevis
60° 1.0mm (.04̎)
SFP-CH10
Cartouche Tournevis
30° 1.0mm (.04̎)
Cartouche Tournevis
30° 1.5mm (.06̎)
0.016"
0.4mm
SFP-CH20
Cartouche Tournevis
30° 2.0mm (.08̎)
0.1"
2.5mm
0.2"
5mm
0.06"
1.5mm
.394"
10mm
0.3"
7.6mm
0.474"
12.04mm
.632"
16.04mm
0.08"
2.0mm
SFP-CH25
Cartouche Tournevis
30° 2.5mm (.10̎)
0.02"
0.5mm
0.016"
0.4mm
SFP-CH50
Cartouche Tournevis
30° 5.0mm (.20̎)
SFP-CHB15
Cartouche Tournevis
30° Bent 1.5mm (.06̎)
SFP-CHL20
0.02"
0.5mm
1.5mm
0.06"
0.14"
3.5mm
Cartouche Tournevis 60°
Long Reach 1.57mm (.062̎)
0.2"
5.0mm
30˚
Cartouche Tournevis
30° Bent 1.5mm (.06̎)
0.2"
4.95mm
0.02"
0.5mm
SFP-CH15
SFP-CN04
0.34"
8.6mm
0.016"
0.4mm
MFR-2200
SFP-CN05
Cartouche Conique
0.5mm (.02̎)
0.6"
15.21mm
SFP-CNB04
.579"
14.7mm
SFP-CNB05
Cartouche Conique Courbée
0.4mm (.016̎)
Cartouche Conique Courbée
0.5mm (.02̎)
0.59"
14.9mm
SFP-CNL04
0.6"
15.21mm
SFP-DRH05
16.5mm
0.65"
.70"
17.78mm
0.63"
16mm
Cartouche Conique Longue
Reach 0.4mm (.016̎)
Drag Soldering Cartridge
Hook, 0.5mm (.02̎)
SFP-DRH15
Cartouche Mini-vague
1.5mm (.06̎)
SFP-DRH35
Cartouche Mini-vague,
3.5mm (.14̎)
SFP-DRK50
Cartouche Couteau
5.0mm (.20̎)
Pour commander des versions spéciales, remplacez le "F" de la référence par la lettre désignant votre type d'application, lors de la commande : F = Substrat
FR4 Standard T = Sensible à la température C = Céramique ou charge élevée
Pannes - Cartouches de Réparation
MFR-2200
CARTOUCHES LAMES
RFP-BL1
RFP-BL2
RFP-BL3
Cartouches Lames
Cartouches Lames
Cartouches Lames
RFP-SL1
RFP-SL2
TYPE DE BOITIERS CMS
Références
A
Description
A
10mm (0.4̎)
16mm (0.63̎)
22mm (0.87̎)
CARTOUCHES TUNNEL
A
17
Références
Pour boîtier 0805
Pour boîtier 1206
A
2.34mm (.092̎ )
3.48mm (.137̎ )
FR4 Standard C = Céramique ou charge élevée
Pannes - Cartouches de Réparation
Références BOITIERS CMS
RFP-DL1
RFP-DL2
A2
A
B
D
SOIC 14-16 5.18mm (.204̎) 5.18mm (.204̎) 4.32mm (.17̎) 3.22mm (.127̎)
SOIC 8
5.18mm (.204̎) 5.18mm (.204̎) 4.32mm (.17̎) 2.29mm (.090̎)
RFP-QD13 SOIC 16
6.86mm (.270̎) 6.86mm (.270̎) 11.18mm (.44̎) 2.29mm (.090̎)
Pour commander des versions spéciales, remplacez le "F" de la référence par la lettre désignant votre type
d'application, lors de la commande : F = Substrat FR4 Standard C = Céramique ou charge élevée
Dimensions en mm (̎)
CARTOUCHES QUAD
Références BOITIERS CMS
RFP-QD4
PLCC 32
RFP-QD10
PLCC 52
RFP-QD6
RFP-QD7
RFP-QD15
RFP-QD19
RFP-QD20
A2
A
B2
B
D
11.43 (.450) 12.70 (.500) 13.97 (.550) 15.24 (.600) 3.81 (.150)
PLCC 44
16.76 (.660) 17.78 (.700) 16.76 (.660) 17.78 (.700) 3.81 (.150)
TQFP 80
12.32 (.485) 13.34 (.525) 12.32 (.485) 13.34 (.525) 2.79 (.110)
PLCC 68
QFP 44
QFP 100
24.38 (.960) 25.27 (.995) 24.38 (.960) 25.27 (.995) 5.59 (.220)
19.30 (.760) 20.32 (.800) 19.30 (.760) 20.32 (.800) 3.81 (.150)
16.13 (.635) 16.13 (.635) 16.13 (.635) 16.13 (.635) 3.30 (.130)
16.51 (.650) 16.51 (.650) 22.48 (.885) 22.48 (.885) 3.30 (.130)
Pour commander des versions spéciales, remplacez le "F" de la référence par la lettre désignant votre type
d'application, lors de la commande : F = Substrat FR4 Standard C = Céramique ou charge élevée
Pannes - Cartouches pour Pince
CARTOUCHES DE PRECISION
.03"
0.76mm
.55"
14mm
.04"
1.0mm
TFP-BLP1
Cartouche Lame, paire
1.0mm (.04̎)
.03"
0.76mm
.55"
14mm
.079"
2.0mm
.015"
.38mm
.75"
19.1mm
MFR-2200
Cartouches de souda g e e t d e r é p a r a r i o n
CARTOUCHES TUNNEL
MFR-2200
TFP-BLP2
Cartouche Lame, paire
2.0mm (.08̎)
TFP-CNP1
Cartouche Conique, paire
0.4mm (.015̎)
CARTOUCHES STANDARD
Références
A
0.028"
0.57mm
01
A
Cartouche, paire
6.35mm (.25̎)
TFP-BLH70
Cartouche, paire
28mm (1.1̎)
TFP-BLH50
0.055"
1.4mm
Description
TFP-BLH40
TFP-BLH60
Cartouche, paire
Cartouche, paire
16mm (.62̎)
20.5mm (.81̎)
Pour commander des versions spéciales, remplacez le "F" de la référence par la lettre désignant votre
type d'application, lors de la commande : F = Substrat FR4 Standard T = Sensible à la température
C = Céramique ou charge élevée
18
C a rto u ch e s et pannes de soudage
Buses de Dessoudage
Références
.53"
13.7mm
.02"
0.5mm
.59"
15.0mm
.04"
1.0mm
.197"
5.0mm
.461"
11.7mm
.528"
13.4mm
.10"
2.5mm
0.67mm (.026̎)
DFP-CN5
Buses de Dessoudage
1.31mm (.052̎)
2.65mm (.104̎)
DFP-CN6
DFP-CN7
DFP-CNL3
DFP-CNL4
DFP-CNL5
Buses de Dessoudage
Buses de Dessoudage
Buses de Dessoudage
Buses Des. Accès Facile
Conique
0.5mm (.02̎)
.07"
Conique Longue
1.0mm (.04̎)
SFV-CH50A
Tournevis
5.0mm (.197̎)
SFV-CH25A
Tournevis
2.5mm (.10̎)
.06"
19
0.1"
2.5mm
0.79mm (.031̎)
1.05mm (.041̎)
1.31mm (.052̎)
.528"
13.4mm
SFV-CH15A
1.5mm
2.30mm (.090̎)
2.85mm (.112̎)
3.65mm (.143̎)
2.05mm (.080̎)
2.30mm (.090̎)
2.65mm (.104̎)
0.3mm
3.0mm
.12"
19.6mm .77"
45˚
20.4mm
SFV-CH10
Tournevis
30° 1.0mm (.04̎)
SFV-CH20
Tournevis
2.0mm (.08̎)
SFV-CH25
Tournevis
2.5mm (.10̎)
Tournevis
1.5mm (.06̎)
Conique Longue
0.3mm (.01̎)
.016"
0.4mm
Fine
1.8mm (.07̎)
SFV-CNL03A
.724"
18.4mm
.01"
0.8"
SFV-CNB04A
Conique Courbée
0.4mm (.016̎)
SFV-DRH430A
Min-vague
Hoof, 3.0mm (.12̎)
SFV-DRK45A
Couteau
4.5mm (.177̎)
SFV-DRK30A
Couteau
3.0mm (.12̎)
DIAMETRE OPTIMISE THERMIQUEMENT
0.43"
11.0mm
2.44mm (.096̎)
SFV-CH18A
Mini-vague 45°
2.0mm (.08̎)
0.08"
2.0mm
1.55mm (.061̎)
.528"
13.4mm
1.8mm
SFV-CNL10A
SFV-DRH420A
0.43"
11.0mm
1.05mm (.041̎)
2.05mm (.080̎)
PS-800E, PS-900 & MFR-2200
SFV-CN05A
Tournevis
1.0mm (.04̎)
0.04"
1.0mm
0.79mm (.031̎)
Pour commander des versions spéciales, remplacez le "F" de la référence par la lettre désignant votre
type d'application, lors de la commande : F = Substrat FR4 Standard C = Céramique ou charge élevée
SFV-CH10A
0.43"
11.0mm
∅ B
0.67mm (.026̎)
Buses de Dessoudage
Pannes de Soudage
ACCES FACILE
∅ A
Buses de Dessoudage
DFP-CN4
Accès Facile
Description
DFP-CN2
DFP-CN3
Normale
MFR-DSX,-DSI, -SDX & -SDI
0.04"
1.0mm
0.056"
1.4mm
0.51"
13.0mm
SFV-CNL10
0.59"
15.0mm
SFV-CNL14
Conique Longue
1.0mm (.04̎)
Conique Longue
1.4mm (.056̎)
SFV-DRH20
Conique Longue
2.0mm (.08̎)
PS-800E, PS-900 & MFR-2200
TRANSFERT THERMIQUE OPTIMISE
0.4"
10.0mm
0.2"
5.0mm
0.06"
1.5mm
0.48"
12.2mm
0.34"
8.5mm
0.02"
0.5mm
0.51"
13.0mm
0.02"
0.5mm
2.4mm .095"
SFV-CH50
Tournevis Extra Large
5.0mm (.20̎)
45º
5.0mm
.20"
SFV-CHB15
Tournevis Courbe 30°
1.5mm (.06̎)
SFV-DRK50
Couteau
5.0mm (.20̎)
14mm .55"
SFV-CNL04
0.53"
13.6mm
0.016"
0.4mm
Conique Longue
0.4mm (.016̎)
SFV-DRK50S
Couteau
5.0mm (.20̎)
SFV-CN05
Conique
0.5mm (.02̎)
SFV-CNB05
Conique Courbe
0.5mm (.02̎)
SFV-CNL20
Conique Longue
2.0mm (.08̎)
.59"
15.0 mm
.08"
2.0 mm
Pannes de soudage
Pannes de Soudage
Pannes de Soudage
Elément Chauffant PS-CA1
PANNES FINES
.394"
10mm
.04"
1.0mm
.06"
.472"
12.0mm
1.5mm
.394"
10.0mm
.07"
1.78mm
.394"
10.0mm
.10"
2.5mm
.394"
10.0mm
.06"
1.5mm
.12"
3.0mm
.65"
16.5mm
.197"
5.0mm
.01"
0.25mm
.315"
8.0mm
.59"
15.0mm
PHT-750315
Tournevis Fine 30°
1.0mm (.04̎)
1.0mm
Tournevis Fine Courbe 30°
1.5mm (.06̎)
.04"
PHT-750335
PHT-750325
Tounevis 60°
1.5mm (.06̎)
PHT-751367
Tounevis 30°
3.0mm (.12̎)
PHT-751384
Tounevis 30°
5.0mm (.197̎)
PHT-752017
Conique 60°
0.25mm (.01̎)
15.0mm
.590"
1.0mm
Tournevis Fine 30°
1.78mm (.07̎)
Tounevis 30°
2.5mm (.10̎)
0.59"
0.02"
PHT-750326
PHT-751355
15.0mm
0.5mm
.04"
1.0mm
16.65mm
.656"
60˚
.04"
2.0mm
15.0mm
.59"
60˚
.08"
3.0mm
3.0mm
2.0mm
.08"
Conique Longue
1.0mm (.04̎)
PHT-753077
Conique
1.0mm (.04̎)
PHT-754627
Mini-vague 60°
1.0mm (.04̎)
PHT-754667
17.0mm
.67"
Mini-vague 45°
3.0mm (.12̎)
17.0mm
.67"
45˚
17.0mm
.67"
75 = Série 750 pour la plupart des applications 65 = Série 650 pour applications sensibles à la température
01
PHT-753067
Mini-vague 60°
2.0mm (.08̎)
60˚
.12"
Conique 30°
0.5mm (.02̎)
17.0mm
.67"
45˚
.12"
PHT-753035
PHT-754487
PHT-754687
Mini-vague 60°
3.0mm (.12̎)
PHT-754467F
Mini-vague 45° avec surface
étamee réduite, 2.0mm (.08̎)
20
C a r to u ch e s et pannes de soudage
Pannes de Soudage
.39"
10.0mm
.02"
0.5mm
.59"
15.0mm
.04"
1.0mm
0.4mm
.016"
.63"
16.0mm
0.5mm
.02"
.02"
10.0mm
.394"
0.5mm
15.0mm
.59"
PHT-752035
Conique Fine
0.5mm (.02̎)
PHT-752057
Conique Fine
1.0mm (.04̎)
PHT-752327
Conique Fine/Courbe
0.4mm (.016̎)
PHT-752335
Coniquel Fine 30°
0.5mm (.02̎)
PHT-752337
Conique Fine/Courbe 30°
0.5mm (.02̎)
Elément Chauffant PS-CA1
3.0mm
Mini-vague 45° avec surface
étamee réduite 3.0mm (.12̎)
17.0mm
.67"
.12"
4.0mm
PHT-754487F
45˚
PHT-754497F
45˚
Mini-vague 45°
4.0mm (.16̎)
17.0mm
.67"
.16"
.12"
3.0mm
4.5mm
.18"
0.5mm
.02"
5.0mm
.20"
15.0mm
.59"
PHT-755437
15.0mm
.59"
PHT-755457
Couteau 45°
3.0mm (.12̎)
45º
45º
PHT-755477
2.0mm
.08"
1.0mm
.04"
45º
15.0mm .59"
Couteau 45°
5.0mm (.20̎)
75 = Série 750 pour la plupart des applications 65 = Série 650 pour applications sensibles à la température
OPTIMISEES POUR LE SANS PLOMB
STTC-137P
STTC-125P
STTC-145P
Tournevis 30º
1.8mm (.07̎)
Conique
0.4mm (.016̎)
Tournevis 30º
1mm (.04̎)
STTC-147P
STTC-136P
Tournevis 60º
1.78mm (.07̎)
Tournevis 30º
2.5mm (.10̎)
STTC-1173P
STTC-138P
Couteau
5.0mm (.22̎)
Tournevis 35º
1.4mm (.06̎)
1 = Série 700 pour la plupart des applications
CARTOUCHES STANDARDS
.10"
.39"
9.9mm
2.5mm
.07"
.39"
9.9mm
1.78mm
.06"
1.5mm
.39"
9.9mm
Metcal MX-500
STTC-101P
Conique
1mm (.04̎)
21
Couteau 45°
4.5mm (.18̎)
STTC-136*
.12"
Tournevis 30°
2.5mm (.10̎)
STTC-137*
Tournevis 30°
1.78mm (.07̎)
STTC-138*
Tournevis 30°
1.5mm (.06̎)
.19"
4.8mm
3.0mm
.39"
9.9mm
.10"
2.5mm
.07"
.43"
10.9mm
1.78mm
STTC-113*
Tournevis 90°
3.0mm (.12̎)
STTC-133
Tournevis 90°
2.5mm (.10̎)
STTC-104
Tournevis 90°
1.78mm (.07̎)
Metcal MX-500
CARTOUCHES STANDARDS
STTC-125*
.36"
9.1mm
.04"
Tournevis 30°
1.0mm (.04̎)
1.0mm
.12"
3.0mm
STTC-141*
Tournevis 30°
1.3mm (.05̎)
.86"
21.8mm
.
.07"
1
1.78mm
STTC-198
1.78mm (.07̎)
1.78mm
STTC-199
1.5mm (.06̎)
.47"
11.9mm
.06"
1.5mm
STTC-165
.45"
11.4mm
.20"
5.0mm
.20"
5.0mm
Tournevis Large
5.0mm (.20̎)
STTC-117*
.30"
7.6mm
Tou r n e v is L ar ge
5.0mm (.20̎)
STTC-112
.17"
.08" 4.3mm
2.03mm
.02"
0.5mm
.19"
.02" 4.8mm
0.5mm
.04"
.66"
16.7mm
1.0mm
.016"
0.4mm
.33"
8.4mm
.18"
4.6mm
Conique
2.3mm (.08̎)
STTC-111
Conique
0.5mm (.02̎)
STTC-116*
Conique
0.5mm (.02̎)
Conique
1.0mm (.04̎)
STTC-131
Conique
1.0mm (.04̎)
1.0mm
STTC-143*
.60"
15.2mm
.02"
0.5mm
Conique
0.5mm (.02̎)
STTC-183
.08"
2.0mm
Conique
2.0mm (.08̎)
.70"
17.8mm
0.4mm
STTC-140*
.016"
Conique Courbe 30°
0.4mm (.016̎)
.63"
16.0mm
STTC-144*
.02"
0.5mm
Conique Courbe 30°
0.5mm (.02̎)
.57"
14.5mm
STTC-145
.58"
14.7mm
.016"
Ciseau
0.4mm (.016̎)
0.4mm
.07"
1.78mm
STTC-147
60∞
STTC-105
.46"
11.7mm
.07"
1.78mm
Ciseau 60°
1.78mm (.07̎)
.56"
14.2mm
Ciseau 30°
1.78mm (.07̎)
30∞
.17"
4.3mm
.05"
Conique
1.0mm (.04̎)
Conique
0.4mm (.16̎)
STTC-101
.39"
9.9mm
.04"
STTC-107
STTC-122
Conique
1.78mm (.07̎)
1.0mm
Tournevis 60°
1.78mm (.07̎)
.39"
9.9mm
.07"
STTC-102
.53"
13.5mm
.04"
STTC-142
.63"
16.0mm
Conique
1.78mm (.07̎)
.48"
12.2mm
.07"
1.78mm
Tournevis 12°
3.8mm (.15̎)
.15"
3.8mm
STTC-132
1.78mm
STTC-120
.85"
21.6mm
Conique
0.4mm (.16̎)
.39"
9.9mm
.07"
Tournevis 90°
3.0mm (.12̎)
.05"
1.3mm
0.4mm
STTC-103*
.34"
8.6mm
STTC-106
.54"
13.7mm
.016"
1.3mm
.04"
1.0mm
Cartouches et pannes d e so u d a g e
30∞
30∞
.36"
9.1mm
STTC-115
Tournevis 30°
1.3mm (.05̎)
STTC-124
Tournevis 30°
1.0mm (.04̎)
1 = Série 700 pour la plupart des applications, 0 = Série 600 et 5 = Série 500 pour applications sensibles à la température.
8 = Série 800 Series applications céramiques, seulement disponible pour *
22
C a r to u ch e s et pannes de soudage
.016"
0.4mm
.31"
7.9mm
.08"
.19"
4.7mm
2.03mm
.21" 5.3mm
0.4mm (.016̎)
STTC-114
Ciseau 45°
2.3mm (.08̎)
.19"
4.8mm
.02"
.56"
14.2mm
.51mm
Ciseau 30°
1.78mm (.07̎)
.39"
9.9mm
.14"
3.6mm
60∞
.04"
STTC-135
30∞
.07"
1.78mm
STTC-126*
.02"
0.5mm
.19"
Metcal MX-500
STTC-197
Cannelée Semi Rigide
Coax
STTC-146
Tournevis 60°
1.0mm (.04̎)
STTC-170
Chauffage Renforcé
4.8mm (.19̎)
4.8mm
PANNES-CARTOUCHES MICRO FINES
.03"
.76mm
30°
0.65"
16.51mm
.02"
.51mm
30°
.60"
15.24mm
SMTC-1171
Conique courbe 30º
0.76mm (.03̎)
SMTC-1172
Conique courbe 30º Fine
0.51mm (.02̎)
SMTC-1174
60°
.045"
1.14mm
Mini-vague
1.14mm (.045̎)
.65"
16.51mm
SMTC-1175
60°
.035"
.89mm
Mini-vague
0.89mm (.035̎)
.45"
11.43mm
.01"
.25mm
STTC-190*
Conique Fine
0.25mm (.01̎)
.52"
13.2mm
PANNES-CARTOUCHES MINI-VAGUE ET COUTEAU
.13"
3.3mm
.70"
17.78mm
60°
60∞
.06"
60°
30∞
.65"
16.51mm
1.52mm
.08"
2.03mm
60∞
.60"
15.24mm
SMTC-1147*
Mini-vague
3.3mm (.13̎)
SMTC-1167**
Mini-vague
1.52mm (.06̎)
SMTC-1169**
Mini-vague
2.03mm (.08̎)
* = Non disponible pour Série 800 ** = Non disponible pour Séries 500 et 800
CARTOUCHES LAMES
A
23
SMTC-1110**
SMTC-162
SMTC-161
SMTC-160
SMTC-163**
SMTC-164**
Références
.12"
60∞
3.05mm
.60"
15.24mm
45∞
.19"
4.83mm
.08"
2.03mm
.19"
4.83mm
1
.65"
45∞
.23"
5.84mm
Description
.65"
SMTC-1170**
Mini-vague
3.05mm (.12̎)
SMTC-1161*
Couteau
2.03mm (.08̎)
SMTC-1173
Couteau
5.84mm (.23̎)
A
Lame Boîtier Quad
39.37mm (1.55̎)
Lame Longue
10.41mm (0.410̎) Long
Lame Longue
Lame Longue
Lame Double
Lame Courte
** = Non disponible pour Séries 500 et 800
22.10mm (0.870̎) Long
15.75mm (0.620̎) Long
45.46mm (1.79̎) Long
5mm (0.20̎)
Metcal MX-500
Référence TYPE DE BOITIERS CMS
COMPOSANTS DISCRETS
A
1.27 (.050)
1.79 (.070)
SMTC-135 Chip, Box A (EIA SOPM-3224)
3.43 (.135)
2.03 (.080)
3.05 (.120)
SMTC-102 Chip 1206, 1210
SMTC-132 Chip, Box A (EIA SOPM-3528)
SMTC-136 Melf, Box B (EIA SOPM-4532)
SMTC-133* Chip, Box C (EIA SOPM-6032)
D
SMTC-134* Chip, Box D (EIA SOPM-7246)
A
D
2.29 (.090)
SMTC-103 Chip 1808, 1812
B
B
SMTC-101 Chip 0805
SMTC-105 SOT-23
SMTC-108 SOT-89
SMTC-188 Chip 0402, 0603, 0805 (angled)
SMTC-196 Chip 0402, 0603
3.56 (.140)
1.52 (.060)
4.83 (.190)
2.03 (.080)
3.81 (.150)
2.41 (.095)
4.83 (.190)
2.79 (.110)
6.35 (.250)
2.41 (.095)
7.62 (.300)
2.54 (.100)
1.79 (.070)
1.91 (.075)
2.54 (.100)
4.06 (.160)
3.30 (.130)
3.56 (.140)
1.73 (.068)
2.54 (.100)
1.27 (.050)
1.78 (.070)
1.02 (.040)
1.02 (.040)
2.80 (.110)
6.35 (.250)
2.03 (.080)
1.27 (.050)
2.03 (.080)
1.52 (.060)
1 = Série 700 pour la plupart des applications, 0 = Série 600 et 5 = Série 500 pour applications sensibles
à la température. * Non disponible en Série 500
SMTC-147
CARTOUCHES TUNNEL
SMTC-1107
SMTC-146*
DPAC
SO-8
SMTC-106
SMTC-1142
SMTC-177
SMTC-1124
B
D
A2
A
SMTC-110
SMTC-109
SMTC-107
SMTC-142
SMTC-126
SMTC-1140
SMTC-140
SMTC-1148
SMTC-120
SMTC-1138
SMTC-139
SMTC-195
SMTC-1154
SMTC-1162
7.11 (.280)
SOIC-16
8.13 (.320)
SOIC-20
SOIC-28, SOL-34
SOIC-32
SOJ-28, SOM-36
SOJ-32, 34
SOJ-40, SOM-32
9.53 (.375)
9.53 (.375)
9.53 (.375)
6.35 (.250) 5.08 (.200)
9.65 (.380) 19.05 (.750) 6.10 (.240)
8.38 (.330) 12.07 (.475) 5.84 (.230)
5.08 (.200)
4.32 (.170) 2.29 (.090)
5.08 (.200) 10.16 (.400) 2.29 (.090)
5.18 (.204)
8.89 (.350) 2.54 (.100)
7.11 (.280) 15.75 (.620) 3.18 (.125)
8.13 (.320) 11.94 (.470) 6.86 (.270)
9.53 (.375) 13.21 (.520) 3.18 (.125)
9.53 (.375) 15.75 (.620) 3.18 (.125)
9.53 (.375) 18.29 (.720) 3.18 (.125)
13.21 (.520) 13.21 (.520) 20.45 (.805) 4.32 (.170)
8.00 (.315)
8.00 (.315)
8.64 (.340) 18.80 (.740) 1.88 (.074)
8.64 (.340) 21.34 (.840) 3.18 (.125)
10.41 (.410) 11.43 (.450) 25.91 (1.02) 1.91 (.075)
SOJ-42
10.41 (.410) 11.43 (.450) 27.18 (1.07) 3.18 (.125)
SOP-28
10.67 (.420) 10.67 (.420) 18.29 (.720) 3.18 (.125)
TSOP-28
11.94 (.470) 12.83 (.505)
8.13 (.320) 1.65 (.065)
18.54 (.730) 19.30 (.760)
8.13 (.320) 3.05 (.120)
SOMC-14,-16
SOP-20
SMTC-1134* SOP-40
SMTC-183
5.18 (.204)
SOIC-24
SOIC-24
8.51 (.335) 16.90 (.665) 6.35 (.250)
5.08 (.200)
SOIC-14
D
8.51 (.335)
5.08 (.200)
SOIC-14,-16
B
8.51 (.335)
8.38 (.330)
SOIC-8
A
8.51 (.335)
8.13 (.320)
SO-16
SMTC-068** SO-8
SMTC-104
A2
SOP-44
TSOP-40
TSOP-56
SMTC-084** TSOP-32
C a r t o u c h e s d e répara tio n
Pannes-Cartouches de Réparation
6.86 (.270)
6.86 (.270)
6.86 (.270) 11.18 (.440) 2.29 (.090)
6.86 (.270)
7.24 (.285) 2.54 (.100)
11.68 (.460) 12.95 (.510) 25.40 (1.00) 3.18 (.125)
12.95 (.510) 14.35 (.565) 27.18 (1.07) 2.67 (.105)
18.54 (.730) 19.30 (.760) 10.16 (.400) 3.05 (.120)
18.54 (.730) 19.30 (.760) 14.12 (.556) 3.05 (.120)
1 = Série 700 pour la plupart des applications, 0 = Série 600 pour applications sensibles à la température.
* Non disponible en Série 600 ** Non disponible en Série 700
CARTOUCHES QUAD
B
D
A
SMTC-1144
SMTC-1109
SMTC-1145
PLCC-20 Socket
PLCC-32 Socket
PLCC-84 Socket D
A
9.14 (.360)
11.58 (.456)
40.64 (1.16)
B
9.14 (.360)
14.12 (.556)
40.64 (1.16)
D
2.91 (.115)
3.05 (.120)
2.91 (.115)
01
24
C a r t o u c h e s d e réparation
CARTOUCHES QUAD
Référence BOITIERS CMS
SMTC-1121 SQFP 48 (EIAJ)
SMTC-1120 SQFP 64 (EIAJ)
SMTC-1159 TQFP 44
SMTC-1132 TQFP 80
SMTC-1115 QFP 48
A2
8.38 (.330)
A
8.38 (.330)
B2
B
D
8.38 (.330) 8.38 (.330) 2.54 (.100)
11.18 (.440) 11.18 (.440) 11.18 (.440) 11.18 (.440) 2.54 (.100)
11.18 (.440) 12.19 (.480) 12.19 (.480) 13.21 (.520) 2.79 (.110)
12.32 (.485) 13.34 (.525) 12.32 (.485) 13.34 (.525) 2.79 (.110)
13.97 (.550) 13.97 (.550) 13.97 (.550) 13.97 (.550) 3.30 (.130)
SMTC-1118 VQFP 100 (EIAJ) 14.48 (.570) 15.49 (.610) 14.48 (.570) 15.49 (.610) 2.79 (.110)
SMTC-1133 QFP128(3.2mmfp) 15.75 (.620) 15.75 (.620) 21.84 (.860) 21.84 (.860) 3.30 (.130)
SMTC-121
SMTC-143
SMTC-115
QFP 44
16.13 (.635) 16.13 (.635) 16.13 (.635) 16.13 (.635) 3.30 (.130)
QFP100(rectangle) 16.51 (.650) 16.51 (.650) 22.48 (.885) 22.48 (.885) 3.30 (.130)
QFP 64, 80
17.15 ( .675) 17.15 (.675) 23.11 (.910) 23.11(.910) 3.30 (.130)
SMTC-145** QFP 100
D
B2
20.45 (.805) 20.45 (.805) 20.45 (.805) 20.45 (.805) 4.83 (.190)
SMTC-1122 QFP 144
B
20.45 (.805) 21.34 (.840) 20.45 (.805) 21.34 (.840) 1.91 (.075)
SMTC-186
QFP 132
SMTC-148
QFP120,160DUAL 29.59 (1.165) 30.48 (1.20) 29.59 (1.165)30.48 (1.20) 3.05 (.120)
SMTC-144** QFP100(carré)
SMTC-181
A A2
QFP 208 DUAL
SMTC-1125 PQFP240DUAL
SMTC-1158* QFP 304 DUAL
SMTC-111 PLCC 18
SMTC-112
PLCC 20
SMTC-113
PLCC 28
SMTC-1103 PLCC 28
SMTC-116
SMTC-114
PLCC 32
SMTC-129
26.42 (1.040) 26.42 (1.04) 26.42 (1.040)26.42 (1.04) 3.30 (.130)
28.58 (1.125) 44.96 (1.77) 28.58 (1.125)44.96 (1.77) 2.90 (.114)
32.77 (1.290) 33.78 (1.33) 32.77 (1.290)33.78 (1.33) 2.79 (.110)
40.64 (1.600) 41.91 (1.65) 41.91 (1.650)40.64 (1.60) 5.08 (.200)
7.62 (.300) 8.38 (.330) 12.70 (.500) 13.46 (.530) 3.81 (.150)
9.14 (.360) 10.16 (.400)
9.14 (.360 ) 10.16 (.400) 3.81 (.150)
9.40 (.370) 10.41 (.410) 14.48 (.570) 15.49 (.610) 3.81 (.150)
11.43 (.450) 12.70 (.500) 13.97 (.550) 15.24 (.600) 3.81 (.150)
11.56 (.455) 12.70 (.500) 11.58 (.455) 12.70 (.500) 3.81 (.150)
PLCC 44
16.76 (.660) 17.78 (.700) 16.76 (.660) 17.78 (.700) 3.81 (.150)
PLCC 84 dual
29.59 (1.165) 30.35 (1.195) 29.59 (1.165)30.35 (1.195) 5.59 (.220)
SMTC-118* PLCC 68
SMTC-128
25.02 (.985) 25.91 (1.02) 25.02 (.985) 25.91 (1.02) 3.18 (.125)
PLCC 68 dual
SMTC-117* PLCC 52
SMTC-119* PLCC 84
24.38 (.960) 25.27 (.995) 24.38 (.960) 25.27 (.995) 5.59 (.220)
24.38 (.960) 25.27 (.995) 24.38 (960) 25.27 (.995) 5.59 (.220)
19.30 (.760) 20.32 (.800) 19.30 (.760) 20.32 (.800) 3.81 (.150)
29.59 (1.165) 30.35 (1.195) 29.59 (1.165)30.35 (1.195) 5.59 (.220)
* Non disponible en Série 600 ** Pas recommandé pour la Série 600
Cartouches
Pince Talon
®
Metcal MX-500TS
Référence
TATC-601
Description
TATC-602
Fine Point Tip
0.4mm (.015̎)
TATC-604
Blades Tip
Blades Tip
20.6mm (.81̎)
TATC-603
TATC-605
TATC-606
TATC-608
TATC-609*
Blades Tip
TSOP 32 Tip
Blades Tip
Angled Viper Tip
Fine Point Tip
A
6.4mm (.25̎)
15.8mm (.62̎)
10.2mm (.40̎)
28mm (1.10̎)
1.3mm (.05̎)
0.5mm (.02̎)
6 = Série 600 pour applications sensibles à la température. 5 = Série 500 .
* Seulement disponible pour la Série 600
Cartouches
Pince de
Précision
Metcal MX-500SPT
25
Référence
PTTC-701B*
PTTC-601
PTTC-602
PTTC-603
PTTC-604
PTTC-605
PTTC-606
PTTC-607
Description
A
Bent Conical
0.4mm (.015̎)
Blade
2.0mm (.079̎)
Conical
Blade
Blade
Blade
Blade
Blade
0.4mm (.015̎)
1.0mm (.039̎)
6.35mm (.25̎)
16.0mm (.63̎)
20.5mm (.80̎)
28.0mm (1.10̎)
6 = Série 600 pour applications sensibles à la température. 7 = Série 700 . 8 = Série 800
*Seulement disponible pour la Série 700
Metcal MX-500DS
Référence
1.40mm (.055̎)
STDC-105**
Standard Tip Cartridge
1.27mm (.050̎)
2.03mm (.080̎)
STDC-103**
STDC-104**
STDC-106**
STDC-107**
STDC-705L*
Long Reach Tip Cartridge
Pannes-Cartouches de Soudage
.21"
5.3mm
.40"
10mm
.30"
7.6mm
.13"
3.3mm
SSC-717A
Tournevis Extra Large
5.3mm (.21̎)
.65"
16.5mm
.39"
9.9mm
.10"
2.5mm
.63"
16mm
1.78mm
.07"
0.51mm
SSC-713A
Tournevis 90º
3.3mm (.13̎)
1.78mm
1.78mm
.65"
16.5mm
.40"
9.9mm
.07"
1.78mm
.06"
.40"
10mm
1.5mm
.43"
11mm
.04"
1.0mm
.055"
1.4mm
.590"
15mm
.04"
1.0mm
.60"
15.2mm
1.0mm
.02"
.51mm
Tournevis 30º
2.5mm (.10̎)
.73"
18.5mm
SSC-742A
Tournevis Grande Longueur
60º, 1.78mm (.07̎)
SSC-737A
Tournevis 30º
1.78mm (.07̎)
SSC-738A
Tournevis 30º
1.5mm (.06̎)
SSC-725A
Tournevis 30º
1.0mm (.04̎)
SSC-774A
Conique Fine
1.4mm (.055̎)
SSC-701A
Conique Fine
1.0mm (.04̎)
.36"
9.1mm
.04"
SSC-736A
Tournevis Longue
1.78mm (.07̎)
.39"
9.9mm
.07"
Tournevis Grande
3.0mm (.12̎)
SSC-770A
.45"
11.4mm
.02"
SSC-746A
.12"
.07"
0.76mm (.029̎)
1.02mm (.040̎)
1.52mm (.060̎)
2.41mm (.095̎)
0.76mm (.030̎)
1.02mm (.040̎)
1.27mm (.050̎)
1.68mm (.066̎)
1.78mm (.070̎)
2.29mm (.090̎)
3.18mm (.125̎)
1.68mm (.066̎)
1.79mm (.070̎)
2.03mm (.080̎)
1 = Série 700 sauf * 7 = Série 700 pour la plupart des applications 8 = Série 800, 0 = Série 600 ,
seulement disponible pour **
0.400"
3.0mm
øB mm (in)
0.64mm (.025̎)
STDC-704L*
Longue
øA mm (in)
STDC-703L*
Standard
Description
STDC-102**
0.51mm
.02"
.45"
11.4mm
60∞
.07"
1.78mm
.56"
14.2mm
.016"
0.4mm
.05"
1.27mm
.02"
0.5mm
0.5mm
.18" 45º
4.5mm
.24"
6.1mm
Conique Fine
0.51mm (.02̎)
SSC-772A
Tournevis Pointue
1.78mm (.07̎)
SSC-771A
Tournevis Pointue
1.0mm (.04̎)
SSC-754A*
Pointue Courbée 30º
0.51mm (.02̎)
SSC-726A
Pointue Courbée 30º
0.51mm (.02̎)
SSC-747A
Ciseau 60º
1.78mm (.07̎)
SSC-745A
.70"
17.8mm
SSC-767A
.64"
16.25mm
.70"
17.8mm
2.3mm
.02"
SSC-722A
.75"
19mm
.18"45º
4.5mm
.016"
Metcal SP200 System
.64"
16.25mm
C a r t o u c h e s d e s o u d a g e e t réparation
Cartouches
Dessoudage
Ciseau 60º
0.4mm (.016̎)
Mini-vague Fine
SSC-761A
Couteau
SSC-739A
Mini-vague
SSC-773A
Couteau (Etamage renforcé)
6.1mm (.24”)
7 = Série 700 pour la plupart des applications. 6 = Série 600, 5 = Série 500 pour applications sensibles à la température. * (pas disponible en Série 500 ).
26
Accessoires et Pièces de Rechange
MANCHES ET ELEMENT
CHAUFFANT
Séries MFR et PS
Références
MFR-H4-TW
Description
MFR-H1-SC
MFR-CA2
Manche panne-cartouche (MFR-1100 & MFR-2200)
PS-HC3
Elément Chauffant pour MFR-H2-ST (MFR-1100 & MFR-2200)
Manche panne de soudage avec élément chauffant (PS-900)
MFR-H2-ST
PS-H3
Pince Panne-cartouche (MFR-1100 & MFR-2200)
Manche panne de soudage (MFR-1100 & MFR-2200)
Manche panne de soudage sans élément chauffant (PS-900)
PS-CA3
Elément Chauffant pour PS-H3 (PS-900)
Références
WS1
Description
WS2
MFR-WSSR
Support de fer avec mise en veille auto (PS-900 & PS-800E)
Support de fer pour manche de soudage (MFR-SDX & MFR-SDI)
WS2CB
Berceau de remplacement pour support WS2
MFR-HSR
MFR-HDS
Manche panne-cartouche (MFR-SDX & MFR-SDI)
Pistolet de dessoudage (MFR-DSX, MFR-DSI, MFR-SDX & MFR-SDI)
SUPPORT DE FER
MFR-WSPT
MFR-WSDS
WS1CB
Support de fer pour manche de soudage avec mise en veille auto
Support pour Pince MFR-H4-TW (MFR-1100 & MFR-2200)
Support pour Pistolet (MFR-DSX, MFR-DSI, MFR-SDX & MFR-SDI)
IDENTIFICATION SANS PLOMB
Références
Description
WS2G
Support de fer vert avec mise en veille auto (PS-900 & PS-800E)
WS1G
WS1CG
WS2CG
Support de fer vert pour manche de soudage avec mise en veille
Berceau de remplacement vert pour support WS1
Berceau de remplacement vert pour support WS2
AC-CK1
Bagues dʼidentification vertes pour cartouches SxP & pannes PHT (50)
Références
AC-BRUSH-P
Brosse souple de nettoyage en laiton (6)
AC-IK
Kit pour assembler 2 stations ensemble (MFR)
AC-Y10
Eponges rectangles (10)
AC-CK4
Bagues dʼidentification vertes pour pannes SxV (50)
AUTRES ACCESSOIRES
AC-CP2
AC-FX1
MFR-PM70
PS-PM900
AC-YS4
AC-BP
Description
Tapis dʼextraction de pannes
Kit extraction de fumée
Wattmetre pour MFR
Wattmetre pour PS
Eponges rondes pour PS (10)
Tapis Laiton pour support de fer (10)
ACCESSOIRES DESSOUDAGE
Références
AC-TC-P
Nettoyeur de buses (12)
AC-SK1
Kit Joint pour chambre de collection de soudure
AC-CC
Chambre de collecte de soudure
AC-VL
MFR-HDCA
27
Description
AC-DFP
Tuyau dʼaspiration ESD
Element Chauffant
Chambre filtres papier et de fumées
Références
MANCHES
A
C
MX-RM3E A
Poignée de soudage ESD avec CP2 pour stations MX-500
MX-DS1 D
Pistolet de déssoudage
Longue Poignée de soudage ESD avec CP2 pour MX-500
MX-TALON C
SP-HC1
E
B
Description
MX-RM6E B
D
Poignée de soudage ESD pour station SP200
MX-RM8E E
Cordon de dessoudage
MX-DAH4 F
Tuyau d'air, ESD, fixation standard
MX-RM5E
F
SUPPORT DE FER
Metcal MX-500 & SP200
Câble robotique standard, 1 pièce, 1,83 m
Références
WS1
Description
WS2
MFR-WSPT
Support de fer avec mise en veille auto (SP200)
Support Pince de Précision (MX-500SPT)
Support de fer pour manche de soudage avec mise en veille
WST
Support Pince Talon® (MX-500TS)
MFR-WSDS
Support pour pistolet (MX-500DS)
WS2CB
WSTCB
Berceau de remplacement pour support WST
WS1CB
IDENTIFICATION SANS PLOMB
Références
WS1G
Description
WS2G
WSTCG
Support de fer vert avec mise en veille auto (SP200)
Berceau de remplacement vert pour support WSTG
Support de fer vert pour manche de soudage avec mise en veille
WSTG
Support Pince Talon® et Pistolet (MX-500TS & MX-500DS)
WS1CG
Berceau de remplacement vert pour support WS1G
WS2CG
Berceau de remplacement vert pour support WS2G
AC-CK2
AC-CK3
AUTRES ACCESSOIRES
M
L
Support de pannes
AC-TCASE N
Boîtier de rangement de pannes STTC/SSC (10 pannes max)
AC-CP2 L
AC-BRUSH-P M
AC-Y10
N
ACCESSOIRES DESSOUDAGE
Q
R
T
U
V
01
Y
AC-YS4
Références
MX-DCF1 Q
MX-DCF1L
MX-DCF1F
Tapis dʼéxtraction de pannes
Brosse souple de nettoyage en laiton (6)
Wattmetre pour MX-500
Eponges rectangles (10)
Eponges rounde pour SP200 (10)
Description
Pack filtre DS1 : 15 filtres papier, 6 filtres de fumées
Pack de 40 filtres papier DS1
Pack de 20 filtres de fumée DS1
MX-DAR1 R
Régulateur dʼair et filtre avec connecteur
AC-CB2-P U
Pack de 6 écouvillons de nettoyage de tuyau de déssoudage
AC-TC-P S
AC-CB1-P T
MX-DVC1 V
S
Description
AC-TSTAND K
MX-NPM
X
Bagues dʼidentification vertes pour cartouches SSC (50)
Références
K
W
Bagues dʼidentification vertes pour cartouches STTC (50)
Pack de 12 tiges de nettoyage de buse de déssoudage
Pack de 25 brosses de nettoyage de chambre
Cartouche venturi pour pistolet de déssoudage
MX-DSL1 W
Joint de chambre DS1
MX-DLA
Loquet de fermeture de pistolet de déssoudage (10)
MX-DSL2 X
MX-DSB Y
MX-DMK1
Joint de cartouche DS1
Raccord mobile de pistolet de déssoudage
Kit de maintenance DS1 (Contenu sur www.okinternational.com)
28
G é n é r a t e u r d ʼa ir chaud manuel HCT-900
Générateur d’air chaud manuel HCT-900
Outil à air chaud polyvalent de soudage et de dessoudage
Le générateur dʼair chaud manuel HCT-900 constitue un système de réparation polyvalent peu coûteux, permettant de
relever les défis d'applications de réparation et de soudage industriel très diverses. Compact et robuste, il dispose de
réglages du débit d'air et de la température. Un circuit de régulation de la température permet d'atteindre et de maintenir
la température désirée quelles que soient les variations du débit d'air.
Le HCT-900 peut être utilisé pour démonter et remplacer des composants électroniques (y compris des composants
sans plomb) allant des 0201aux QFP à 304 broches. Il s'avère tout aussi efficace pour la réparation de boîtiers à
broches traversantes comme les supports et les connecteurs. Et, lorsqu'on l'utilise avec une tresse et du flux, il permet
d'éliminer rapidement et efficacement les ponts et les éclaboussures de soudure. On peut également l'utiliser sur des
plastiques, par exemple la gaine thermo rétractable ou former des rivets en plastique.
Sa pompe à air silencieuse exclusive (moins de 45 dB)
assure une régulation précise du débit d'air satisfaisant aux
applications exigeantes. Et la fonction de refroidissement
"hors tension" maintient le débit d'air à travers l'outil
lorsque l'appareil est mis hors tension, permettant un
refroidissement efficace de l'élément chauffant et réduisant
les contraintes thermiques.
Le HCT-900 est intégralement conforme à la norme de
protection contre les DES.
Référence
HCT-900-21
HCT-HE-21
29
Description
Générateur dʼair chaud manuel 230 V
Elément Chauffant de Remplacement
Référence
NZKT-1
Le HCT-900 est fourni avec une buse mono jet
standard H-D50 (de 5,0 mm). Deux kits de
buses de réparation, étudiés pour des
applications spécifiques, sont en outre
NZKT-2
disponibles, ainsi qu'un choix complet de
buses.
PLCC, BQFP, QFP
A
B
SOIC, TSOP
A
B
CHIP & SOT
A
Modèle
H-P20
H-P28
H-P32
H-P44
H-P52
H-P68
H-P84
H-Q07
H-Q10
H-Q14
H-Q1420
H-Q28
H-BQ23
H-Q3232
H-BQ38
H-Q2626
H-S16
H-SL16
H-SL20
H-SL24
H-SL28
H-SL44
H-SOJ32
H-SOJ40
H-TS24
H-TS32
H-TS40
H-TS48
H-TSW24
H-TSW44
Modèle
H-D25
H-D50
H-D120
Type de puce
PLCC-20
PLCC-28
PLCC-32
PLCC-44
PLCC-52
PLCC-68
PLCC-84
QFP-48
QFP-44
QFP-52,80
QFP-64,80,100
QFP-120,128,144,160
BQFP-100
QFP-240
BQFP-196
QFP-208
SOIC 14,16
SOL 14,16
SOL 20,20J
SOL 24,24J
SOL 28
SOL 44
SOJ 32
SOJ 40
TSOP 20-24
TSOP 28-32
TSOP 40
TSOP 48
TSOP 20-24
TSOP 24-28/40-44
Description
Kit de buses pour résistances CMS, boîtiers SOIC
& TSOP. Comprend (1 exemplaire de chaque) :
• H-D25
• H-SL16
• H-SL28
• H-SOJ40
• H-TS48
Kit de buses pour boîtiers PLCC, QFP & BQFP.
Comprend (1 exemplaire de chaque) :
• H-P20
• H-P44
• H-P84
• H-Q1420
• H-Q2626
A mm (in)
11.9 (0.47")
14.5 (0.57")
16.9 (0.67")
19.5 (0.77")
22.0 (0.86")
27.0 (1.06")
32.4 (1.28")
8.4 (0.33")
13.4 (0.53")
17.3 (0.68")
23.4 (0.92")
31.2 (1.23")
22.4 (0.88")
34.5 (1.36")
37.7 (1.48")
29.8 (1.17")
6.8 (0.27")
10.6 (0.41")
10.6 (0.41")
10.6 (0.41")
10.6 (0.41")
16.0 (0.41")
13.5 (0.53")
13.5 (0.53")
17.0 (0.67")
21.0 (0.83")
21.0 (0.83")
21.0 (0.83")
10.2 (0.4")
12.7 (0.5")
ø A (mm)
2.5 (0.1")
5.0 (0.2")
12.0 (0.47")
B mm (in)
11.9 (0.46")
14.5 (0.57")
14.3 (0.56")
19.5 (0.77")
22.1 (0.87")
27.2 (1.07")
32.4 (1.28")
8.4 (0.33")
13.4 (0.53")
17.3 (0.68")
18.1 (0.71")
31.2 (1.23")
22.4 (0.88")
34.5 (1.36")
37.7 (1.48")
29.8 (1.17")
10.2 (0.4")
10.8 (0.43")
13.3 (0.52")
15.9 (0.63")
18.4 (0.72")
27.9 (1.1")
20.6 (0.81")
25.4 (1.0")
7.1 (0.28")
9.1 (0.36")
10.8 (0.43")
13.3 (0.52")
18.4 (0.72")
19.8 (1.78")
Générateur dʼair chaud ma n u e l H C T- 9 0 0
Sélection des buses
Caractéristiques techniques
Tension secteur
230 V HCT-900-21 / 115V HCT-900-11
Type de pompe à air
à membrane
Puissance
Débit d'air
Régulation de la température
Dimensions l x L x H
Niveau de bruit
6-25 l/min
100ºC - 500ºC
170 x 210 x 140 mm
Inférieur à 46 dBA
Résistivité superficielle
Appareil : 105Ω - 106Ω. Manche & Tube: 107Ω - 1011Ω
Certification / Homologations
cTUVus, CE
Poids
01
320 W
4,7 kg
30
Préchauffage par convection forcée PCT-100
Pour répondre aux exigences thermiques élevées
Le PCT-100 est un système de préchauffage par convection dʼair conçu pour fournir une capacité de chauffe supplémentaire pour les
applications aux exigences élevées telles que les cartes multicouches et les assemblages avec grands plans de masse.
Les utilisateurs bénéficient dʼune réduction de la durée du process et dʼune limitation du stress sur lʼensemble carte/composants.
Le système PCT-100 offre des options telles quʼun support de carte intégré 177 x 305 mm ou un support de carte autonome 305 x 305 mm
ou une platine sur laquelle le dispositif peut être placé juste au dessus de la sortie dʼair forcée.
Spécifications
Tension d'alimentation
230 V
Température ambiante
0°C—40°C
Corps de chauffe
Température de conservation
Debit d'air
Contrôle de température
Surface de resistivité ESD
Dimensions
Poids
Approbations
31
450 W
-10°C—60°C
289 l/min
< 300°C
106Ω - 1011Ω
205(L) x 155 (W) x 65 (H) mm
1.6 kg
cTUVus, CE
Réparation de petits PCBs directement sur le PCT-100
Réglage de la température
Références
PCT-100-21
PCT-101-21
PCT-102-21
PCT-103-21
PCT-1HE-21
PCT-AR
PCT-ARPAD
BH-100
BH-010
Description
Système de préchauffage par convection forcée 230 VAC
Système de préchauffage avec repose-bras
Système de préchauffage avec repose-bras et support de carte autonome
Système de préchauffage avec repose-bras et support de carte intégré
Elément chauffant 230 VAC
PCT-100-21
Repose-bras
Coussinet de remplacement pour repose-bras PCT-AR
Support de carte autonome
Support de carte intégré
PCT-AR
PCT-100 avec BH-010 Support de
carte intégré
01
BH-100
BH-100 Support de carte spécifications
Taille de circuit max: 304,8mm de large
Taille de circuit min: 63,5mm de large
32
Platine de préchauffage programmable PCT-1000
No
uv
ea
u
Une meilleure chauffe, des températures plus basses pour des résultats plus
rapides et de meilleure qualité
Le nouveau système PCT-1000 est une platine de préchauffage qui offre aux utilisateurs des possibilités exceptionnelles pour accroître la
capacité de chauffe avec une puissance thermique contrôlée au plus juste. Le système de préchauffage est idéal pour faciliter les
applications de fortes exigences thermiques telles que les applications sans plomb, les cartes multicouches et les plans de masse de
grande taille. Le PCT-1000 peut être utilisé pour un grand nombre de process tels que les opérations de soudage, de dessoudage et de
réparation CMS, de plus, grâce à sa nouvelle capacité de chauffe, elle sera en mesure de fournir une meilleure productivité tout en abaissant
les températures globales de process.
Commandes programmables
Grâce aux quatre zones de chauffe programmables et à sa zone de refroidissement, les
utilisateurs déterminent un profil thermique de préchauffage en choisissant des objectifs en
matière de température et de temps. Le PCT-1000 est équipé d'une fonction innovante de
contrôle de la chauffe puisque le contrôle de la température s'effectue soit au niveau de la
sortie résistance (interne) soit au niveau de la carte (externe).
La fonction de contrôle « externe » utilise un thermocouple qui peut se placer soit sur la carte
soit sur un composant. La fonction de contrôle externe permet aux utilisateurs de chauffer en
toute assurance ; elle leur permet également d'éviter des effets indésirables comme la
refusion du composant, les chocs thermiques dans le cas de composants sensibles et des
pics de températures qui pourraient provoquer des dégâts.
La puissance de chauffe du PCT-1000 améliore
la productivité
Le PCT-1000 dispose d'une technologie de pointe que l'on retrouve sur les systèmes élaborés
de réparation OK International. Sa chauffe par convection crée un tourbillon qui dirige et
33
concentre la chaleur de façon efficace. Cette technique, associée à la régulation précise et
à la capacité à réaliser des profils thermiques, fait du PCT-1000 une solution pour le poste
de travail puissante et précise pour améliorer la productivité.
Création de profils thermiques sur quatre zones
avec commande indépendante du temps et de la
température.
L'utilisateur choisit entre contrôle interne et externe.
Le système PCT-1000 est facile à utiliser grâce à des commandes clairement indiquées.
Le panneau avant est équipé d'un affichage à LCD 20 x 4 et de 3 boutons d'entrée. La
programmation pas à pas facilite et simplifie la création de profils. Le système peut
enregistrer jusqu'à 50 profils thermiques plus un profil de démarrage par défaut.
Supports de cartes adaptables uniques
Bien que le système PCT-1000 puisse être utilisé avec ou sans support de carte, les
utilisateurs ont souvent besoin d'une solution rapide et adaptable pour positionner la carte
au dessus du système de préchauffage.
Le tout nouveau support de carte BH-1000 est un système extrêmement flexible qui se
compose de plots et de rails. Il dispose de deux jeux d'assemblages plots-rails (deux plots,
un rail par assemblage). Deux clips de fixation coulissants sont montés sur chaque rail et il
est nécessaire de respecter un espace minimal avec le bord de la carte pour fixer celle-ci.
Les assemblages plots-rails peuvent être positionnés au plus proche à 12 mm (1/2") et
espacés de façon pratiquement illimitée. De plus, en ôtant les rails et en ajoutant les vis
sans tête, chaque système plot-rail peut devenir un dispositif autonome plot-vis (illustré à
droite). Ces vis peuvent être utilisées pour supporter la carte ou la maintenir à l'aide des
trous de montage.
2 options : système plot-rail (illustré ci-dessus) ou
systèmes plot-vis (illustrés ci-dessous)
Principales caractéristiques et avantages
• Accroît la capacité de chauffe et permet d'utiliser des températures de process
plus basses
• Augmente la capacité de production et la fiabilité des process de soudage, de
dessoudage et de réparation CMS
• Programmation du temps et de la température sur 4 zones
pour créer des profils thermiques optimaux pour les exigences variées des
diverses applications
• Mise en mémoire d'un maximum de 50 profils définis par les utilisateurs
pour une installation rapide et facile
• Contrôle de la chauffe à la source (interne) ou à la cible (externe) sélectionnable
par l'utilisateur
• Le refroidissement contrôlé évite aux composants et circuits imprimés de subir
tout choc thermique
• Le dispositif de sécurité du système coupe automatiquement la chauffe lorsque
le ventilateur s'arrête
• La conception du système de préchauffage à colonne d'air haute performance
optimise la montée en température pour une productivité accrue
Consommation
350 W
Plage de température
50° à 350° C
Puissance nominale
Tension d'entrée
Contrôle de la température
Durée maximale par zone
BH-1000
BH-SP1000
BH-PK1000
BH-RK1000
01
01
100-240 VAC, 50/60 Hz
Réponse du thermocouple type K avec
contrôle à la source (interne) ou à la
cible (externe) sélectionnable par
Fixé à 19 cfm (538 l/minute)
Approbations
PCT-FS1
1200 W
entrées type K
Programmes
PCT-1000
PCT-1000 avec interrupteur à pédale
l'utilisateur . Externe : comprend deux
Débit d'air
Références
Facilité de fonctionnement et de mise en
mémoire des profils
Mémoire de 50 profils thermiques
CE, cTUVus
300 secondes
Entrées externes du thermocouple type K du
PCT-1000
Description
Système de préchauffage programmable, par convection 350W ; kit thermocouple type-K, interrupteur à pédale,
câble d'alimentation, manuel d'utilisation, guide de l'utilisateur avancé
Interrupteur à pédale du système PCT-1000
Système de support de carte plot-rail, quatre plots, deux rails équipés de clips de fixation coulissants, quatre vis de
support, vis de support à tête fraisée
Un plot de support de carte ; plot à taille ajustable, quatre vis de support
Kit de vis de support ; quatre vis de support, vis de support à tête fraisée
Kit de rails support de carte ; deux rails de 300 mm, quatre vis de support
34
35
Notre plate-forme de réparation de boîtiers à billes de pointe APR-5000
est conçue pour faciliter la réparation des cartes les plus difficiles, y
compris les assemblages sans plomb et multicouches. Ces systèmes
vous permettent de refusionner des BGA en évitant des températures
excessives pour le boîtier, toute refusion des soudures en dehors de la
zone de réparation, ou toute déformation du circuit imprimé ou des
parties en plastique des connecteurs. Ils fournissent le transfert
thermique accru et le plus strict contrôle de température nécessaires à la
réparation sans plomb.
Deux gammes de produits sont proposées
au public, la gamme APR-5000-XL et la
gamme APR-5000-DZ ; ces systèmes
offrent une précision de placement et
APR-5000-DZ
APR-5000-XL
Comme les process de retouche et de réparation
ont évolué, nos outils ont eux aussi évolué pour
sʼadapter aux boîtiers de plus en plus
sophistiqués. La conception de nos systèmes se
fait en étroite collaboration avec les fabricants de
composants et les clients, afin de développer des
systèmes à la fois puissants et faciles à utiliser et
des solutions pour les process.
disposent dʼun puissant logiciel pour que la
réparation de BGA complexes devienne un
process facile, fiable et rapide.
Système de réparation boîtiers à billes double zone
Système de réparation boîtiers à billes cartes grande taille
36
Réparation de précision de boîtiers à billes
Les systèmes de réparation de boîtiers à billes Série APR-5000 intègrent une vision de qualité, un contrôle en boucle
fermée du temps, de la température et du débit dʼair. Un placement de précision et un logiciel performant facilitent la
réparation de boîtiers à billes tout en étant plus rapide et plus fiable.
Economiques et faciles dʼutilisation, les systèmes de réparation de boîtiers à billes de la série APR5000 offrent une meilleure fonctionnalité de réparation des BGA/CSP dans leur catégorie
tout en offrant des performances professionnelles à un prix raisonnable. Toutes les
machines intègrent une combinaison idéale de fonctions essentielles et un logiciel
automatisé nécessaires à la réparation des boîtiers à billes dʼaujourdʼhui.
Un logiciel multilingue facile à programmer gère les cinq étapes du profil de
refusion : préchauffage, activation des flux, montée en température, refusion et
refroidissement. En outre, la température de la carte peut être contrôlée en
utilisant les thermocouples mobiles intégrés au système. Des réglages en temps
réel de chacun des paramètres peuvent être effectués pendant que le profile
sʼexécute.
37
placement/de refusion qui se positionne automatiquement pour la réparation, évitant ainsi dʼavoir à déplacer le
circuit imprimé pendant lʼopération. En outre, le circuit imprimé est au centre du système de préchauffage,
permettant ainsi une meilleure homogénéité de la température de la carte pendant la réparation.
Le logiciel amélioré est formateur et intuitif, accompagnant lʼingénieur dans toutes les étapes du développement
du processus puis formant lʼopérateur pour garantir une exécution cohérente et reproductible des fonctions
automatiques du profil.
Compatible sans plomb
Alors que lʼutilisation dʼassemblages sans plomb sʼintensifie, les systèmes de réparation de boîtiers à billes APR5000 ont la puissance, la taille et le degré de perfectionnement nécessaires pour satisfaire les critères requis de
coûts et de performance toujours plus importants.
La conception novatrice de la tête unique de placement/de refusion de OK International permet dʼobtenir un Delta
T toujours faible sur la carte et sur le composant.
Tout dommage thermique est écarté grâce au contrôle précis du système de chauffage ; des profils sans plomb
peuvent être rapidement développés grâce aux cinq thermocouples du système ; le contrôle en boucle fermée
par ordinateur et le logiciel intuitif aident les
opérateurs à utiliser le processus idéal du début à
la fin.
Les systèmes de réparation de boîtiers à billes
APR-5000 fournissent une convection totale
aussi bien au niveau de la refusion que dans la
zone de préchauffage pour fournir une montée en
Pour garantir une uniformité et un meilleur rendement, la série APR-5000 emploie une tête unique de
température rapide sans risque de dommage
thermique pour les composants sensibles à une
chaleur supérieure à 240°C. En outre, avec
quatre zones de chauffe et une zone de
refroidissement, il est facile de fournir les profils
précis requis pour réaliser avec succès le
soudage/dessoudage de boîtiers sans plomb.
38
No
uv
ea
u
Système de réparation de boîtiers à billes APR-5000-DZ
Le système compact et performant de réparation de boîtiers à billes de pointe APR-5000 allie design compact et
fonctionnalité. Ce système offre un contrôle en boucle fermée, un dispositif de vision optimisé et le placement précis des
composants, dans une plateforme compacte mesurant seulement 483 mm x 762 mm (19" x 30"). Cette plateforme
compacte dispose en série de compresseur intégré ce qui lui permet dʼêtre facilement installée sur un poste de travail.
Pouvant accepter des cartes dʼun format maximum de 229 mm x 381 mm (9" x 15"), avec une précision de placement de
0,025 mm (0,001") et un pas dʼinterconnexion de seulement 0,3 mm (0,012"), le système APR-5000-DZ est lʼinstrument
idéal pour la réparation de petits assemblages tels que des téléphones mobiles ou des ordinateurs portables.
Le système APR-5000-DZ comprend un corps de chauffe de refusion par convection puissant, efficace et rapide sur la
partie supérieure et un préchauffage à double zone sur la partie inférieure pour fournir une montée en température
rapide et un contrôle précis du delta de températures horizontalement, sur toute la surface des cartes jusquʼà 6,35 mm
dʼépaisseur (0,25"), et verticalement, entre la puce et la bille de soudure du composant réparé.
La tête unique de placement/de refusion peut être positionnée automatiquement pour la réparation,
ce qui permet de fixer sur le système de préchauffage les circuits imprimés assemblés qui
possèdent des composants de 50 mm de hauteur sur le dessous. Il est possible
dʼajouter en option une table XY pour réduire la fatigue de lʼopérateur ; cette option
est également idéale pour les petits PCB assemblés avec des composants situés
sur le dessous dʼune taille inférieure à 6,4 mm (.25"). De plus, la référence APR-
5000-DZ-TAB est un système APR-5000-DZ équipé dʼune table XY pré montée.
Le système comporte également un dispositif de vision intégrale exclusif de OK
International qui facilite la vision, lʼalignement et le placement précis du
composant, en permettant aux opérateurs de visualiser simultanément la partie
39
4
supérieure de la carte et lʼimage superposée de la partie inférieure du composant.
Puis, avec un réglage micrométrique, les images peuvent être alignées avec précision
dans les axes X, Y et Theta avant le placement. En outre, lʼintégration du système de
vision au logiciel de la machine élimine le besoin de moniteurs multiples.
Le système de réparation de boîtiers à billes APR-5000-XLS offre une capabilité pour les cartes de grande taille avec
la même précision que pour les petites. Ce système répare avec précision et de façon économique une gamme de
Système de réparation de boîtiers à billes APR-5000-XLS
circuits imprimés et de types de composants plus vaste, acceptant des cartes dʼune taille maximale de 622mm x
622mm (24,5" x 24,5") et des composants mesurant seulement 0,50mm x 0,25mm (0,020" x 0,010").
Le système APR-5000-XLS, qui offre une grande souplesse dʼutilisation, comprend un préchauffage à double zones
et dispose dʼune capacité thermique et dʼun contrôle lui permettant dʼexécuter des profils précis aussi bien sur des
grandes cartes que sur des petites, en fournissant une température uniforme horizontalement, sur toute la surface
des cartes jusquʼà 6,35mm dʼépaisseur (0,25"), et, verticalement, entre la puce et la bille de soudure du composant
réparé. Les ajustements motorisés sur les axes X, Y, Z accélèrent le placement et garantissent une parfaite
répétitivité du procédé sans faille. En outre, lʼaxe motorisé Theta permet une rotation de 360°
pour faciliter lʼorientation des composants. Lʼensemble de ces contrôles de pointe permet
de réduire la fatigue de lʼopérateur, dʼaméliorer la précision de placement et dʼassurer
lʼuniformité du procédé.
Le système de réparation de boîtiers à billes APR-5000-XLS est équipé dʼun
système de vision novateur (Split Vision) permettant à lʼopérateur de voir les coins
opposés dʼun composant, y compris les grands composants rectangulaires, avec
le grossissement nécessaire pour un placement et une sauvegarde rapides et
précis.
40
Pochoirs de sérigraphie sur
composants.
OK International a développé un outillage unique, des
pochoirs de sérigraphie sur composants, pour sérigraphier
la partie inférieure du composant. Cette procédure simple
est conçue pour être utilisée sur les boîtiers à matrice de
billes PBGA, CBGA, CSP ainsi que sur les composants
LGA. Cʼest un procédé idéal pour les petits composants et
pour les situations où lʼaccès dʼun pochoir traditionnel est
limité par la proximité de composants adjacents.
Description
Matrice de billes complète 169
BST-169
BST-225
BST-256
Matrice périphérique 256
BST-226P
Matrice de billes complète, pas fin 256
BST-256FP
Matrice périphérique avec 16 interne 272
BST-272P+16
BST-303
BST-324
Matrice périphérique 352
BST-352P
BST-357
BST-492
Micro BGA à billes 46
CST-46
Dual In-Line 16 broches NSC LLP
BRP-LDA16A
Quad 16 broches NSC LLP
BRP-LQA16A
BRP-LQA24A
BRP-LQA44A
Référence
Description
Jeu de 3 creusets, ouverture 28, 35 & 45mm,
profondeur 0,30mm
DTP-BGA
Creuset de trempage
dans un flux en gel pour déposer une quantité précise de
flux. Ce procédé est rapide, uniforme et propre et il évite
tout nettoyage après refusion. Les creusets de trempage
sont disponibles aussi bien pour les composants à billes
que les boîtiers à billes et les QFP. Tous les kits sont livrés
avec une spatule métallique.
Feeder pour composants
en bande
La préhension des composants de petite
peut les endommager. Cʼest lʼunique moyen
de présenter les petits composants à la
Référence
APR-NK
APR-NK-CSP
NZA-555-555-CGA
NZA-470-470-CGA
NZA-355-455-CGA
machine de réparation.
NZA-350-350-CGA
Buses
NZA-450-450
standard est disponible pour sʼadapter aux
NZA-350-350*
Une gamme complète de buses de refusion
boîtiers à billes les plus courants. En outre,
OK International propose la fabrication de
buses à la demande pour des composants
peu usuels ou de formes spéciales. Merci de
contacter votre représentant OK International
local pour plus
de détails.
.
Jeu de 3 creusets, ouverture 10, 16, & 21mm,
profondeur 0,15mm
DTP-CSP
Ce procédé met en œuvre le trempage dʼun composant
taille avec des pinces nʼest pas adaptée et
NZA-490-490*
NZA-400-400*
NZA-300-300
NZA-270-270
NZA-250-290
NZA-230-230*
NZA-200-200**
NZA-180-180***
NZA-150-150**
NZA-130-130***
NZA-100-100***
NZA-080-095***
NZA-080-080**
NZA-060-060***
NZA-030-ROUND
NZA-TW-180-180
NZA-TW-150-150
NZA-TW-130-130
NZA-TW-100-100
41
Référence
NZA-TW-080-080
NZA-TW-060-060
Kit de creusets de transfert Micro CMS, jeu de 2
creusets, profondeur 0,08mm et 0,10mm
DTBK-USMD
Kit de creusets de transferts de flux Flip Chip, jeu de 2
creusets, profondeur 0,025mm et 0,051mm
DTBK-FC
Référence
TF-1T
TF-2T
TF-3T
Description
Feeder pour composants en bande, Micro CMS avec bobine
Feeder pour composants en bande, 0603 et 0402 avec bobine
Feeder pour composants en bande, 0201 avec bobine
Description
Kit de buses APR-5000 (*contient une de chaque type)
Kit de buses APR-5000 CSP et Micro CMS (**contient une de chaque type)
Buse de refusion APR
55.5mm x 55.5mm (CGA)
35.5mm x 45.5mm (CGA)
47mm x 47mm (CGA)
35mm x 35mm (CGA)
49mm x 49mm
40mm x 40mm
45mm x 45mm
35mm x 35mm
30mm x 30mm
27mm x 27mm
25mm x 29mm
23mm x 23mm
20mm x 20mm
18mm x 18mm
15mm x 15mm
13mm x 13mm
10mm x 10mm
8mm x 9.5mm
8mm x 8mm
6mm x 6mm
3mm ID round
Buse pince APR
18mm x 18mm
Buse pince APR
13mm x 13mm
Buse pince APR
Buse pince APR
Buse pince APR
Buse pince APR
(*** 1 de chaque comprise dans les 2 kits)
15mm x 15mm
10mm x 10mm
8mm x 8mm
6mm x 6mm
Spécifications techniques
APR-5000-DZ
200-240 VAC Système de réparation boîtiers à billes Double Zone
APR-5000-DZ-TAB
200-240 VAC Système de réparation boîtiers à billes Double Zone avec Table XY
APR-5000-XLS
200-240 VAC Système de réparation boîtiers à billes Grande Cartes et split optique
APR-5000-XL
200-240 VAC Système de réparation boîtiers à billes Grande Cartes
Les systèmes sont livrés avec un PC et un écran. Le prix final dépend de la
configuration et de la langue choisie.
Les systèmes comprennent
VNZ-19
VNZ-12
VNZ-08
VNZ-05
VNZ-03
VNZ-01
FS-APR
FSS-APR
FSL-APR
UBS-APR
UBS-APR-XL
APR-TC3
APR-TC5
19782
20987
20534
APR-TAB
SOFT-APR-5000-DZ
SOFT-APR-5000-XL
Câbles
Pipette dʼaspiration 19mm O/D**
Pipette dʼaspiration 12mm O/D
Doigts de préhension de CI courts (4 inclus)*
PCB Support Finger Short (8 inclus)**
Doigts de préhension de CI longs avec ressort
(lot de 4 avec APR-5000, 8 avec APR-5000-XLS/XL)
Support de carte*
Support de carte**
Thermocouples de section fine de couleur (lot de 3)*
Thermocouples de section fine de couleur (lot de 5)**
Empreinte de centrage réglable BGA**
Empreinte de centrage réglable CSP
Manche de raclette pour sérigraphie
Table XY ***
Logiciel dʼinstallation*
Logiciel dʼinstallation**
Câbles dʼalimentation, de communication et vidéo
(*APR-5000-DZ/-TAB, **APR-5000-XL / -XLS, ***APR-5000-DZ-TAB)
Consommation
Totale du système
Préchauffage
Zone intérieure
Zone extérieure
Tête de refusion
Température
Type de contrôle
Température
Source Max
Tête de refusion
Préchauffage
Débit d’air
Contrôle Préréglé
Alimentation
Entrée azote
FS-APR-2
FL-APR-2
FSL-APR-2
FSS-APR-2
FLS-APR-2
FLL-APR-2
FLSS-APR-2
FLSL-APR-2
UBS-APR
UBS-APR-XL
APR-DK1
APR-DK2
PF-1
VAC-P100
APR-LRK
VNZ-005
APR-TAB
APR-XL-PHNK
Doigts de préhension de CI courts (lot de 2)
Doigts de préhension de CI longs (lot de 2)
Doigts de préhension de CI longs avec ressort (lot de 2)
Doigts de préhension de CI courts avec ressort (lot de 2)
Doigts de préhension de grands CI courts (lot de 2)
Doigts de préhension de grands CI longs (lot de 2)
Doigts de préhension de grands CI courts avec ressort (lot de 2)
Doigts de préhension de grands CI longs avec ressort (lot de 2)
Support de carte pour APR-5000
Support de carte pour APR-5000-XL
CI de démonstration avec kit de composants BGA &
CSP
CI de démonstration avec kit de composants BGA &
CSP, comprend un CI transparent pour lʼalignement
APR-5000-XLS/XL
2600 W
3500 W
900 W
1400 W
1800 W
1800 W
550 W
Taille minimum
Poids maximum
200-240 VAC
50/60 Hz
20 Amp Monophasé
2800 W
2800 W
550 W
Boucle fermée
(capteurs RTD)
Boucle fermée
(capteurs RTD)
400ºC (752ºF)
400ºC (752ºF)
350ºC (662ºF)
Préréglé à 8,16 &24 I/min
Compresseur intégré
Standard
(requiert 65psi ou 4.6 bar)
Manipulation des composants
1.4" x 1.4"
Taille maximum
(35mm x 35mm)
0.020" x 0.010"
(0.51mm x 0.25mm)
55g (1.94oz)
Capacité de traitement des circuits imprimés
15" x 9"
Taille Max
(381mm x 229mm)
350ºC (662ºF)
Préréglé à 8,16 &24 I/min
Compresseur intégré
Standard
(requiert 65psi ou 4.6 bar)
2.2" x 2.2"
(56mm x 56mm)
0.020" x 0.010"
(0.51mm x 0.25mm)
55g (1.94oz)
24.5" x 24.5"
(622mm x 622mm)
9" x 12"
22.5" x 24.5"
(229mm x 305mm)
(572mm x 622mm)
Kit grands rail en option
12" x 12" (305mm x 305mm)
(APR-5000-DZ seulement) avec APR-LRK Kit grands rails Pas disponible
Surface de travail
Alignement interne
prechauffe et
tête de refusion
Epaisseur maximum
Accessoires en option
APR-5000-DZ/-TAB
Tension d’alimentation 200-240 VAC,
50/60 Hz
20 Amp Monophasé
Table XY
8" x 8" (203mm x 203mm)
pas recommendé sans la
table XY
0.25" (6mm)
17.5" x 17.5" (445mm x 445mm)
Systèmes
0.25" (6mm)
Standard pour APR-5000
Pas disponible
-DZ-TAB
En option pour APR-5000-DZ
Vision
Champ de visualisation max 35mm x 35mm
Option champs partagés
(APR-5000-XLS)
Pas disponible
55mm x 55mm
Recouvrement des coins sur les
grands composants
Dimensions du système
19" x 30" x 30"
36" x 36" x 33"
WxDxH
(483mm x 762mm x 762mm) (914mm x 914mm x 838mm)
Poids
Garantie du système
Approbations
130lbs (60Kg)
220lbs (100Kg)
CE
cETLus
CE
cTUVus
GS
1 an
(hors consommables)
1 an
(hors consommables)
Support de préparation dʼempreinte
Supports adhésifs pour lʼenlèvement de composants
non uniformes
Kit grands rails pour cartes de grande taille
30,5cm x 30,5cm
Pipette dʼaspiration 0,5mm O/D
Support de carte XY et table de placement (APR-5000-DZ)
Kit Sans Plomb (pour APR-5000-XL/-XLS) inclus:
- Logiciel
- Buse de Pre-chauffage, 50mm
- Buse de Pre-chauffage, Base
APR-TAB
42
40
Systèmes d’extraction de fumées
43
Nos systèmes se distinguent par une gamme de filtres particulièrement
bien conçus, tels que les filtres Hepa. Ces filtres absorbent les fumées
les plus nocives, y compris celles produites par les soudures sans
plomb. Nous proposons également des systèmes équipés de filtres
charbon actif qui suppriment de façon efficace les gaz et vapeurs
dʼapplications chimiques.
Nous travaillons constamment à
moteur améliore de façon significative
moteur de notre système dʼextraction de
Tous nos systèmes sont conçus pour
lʼamélioration de nos produits, ainsi,
récemment, nous avons remplacé le
fumées BVX-200 par un moteur sans
balai et nous avons ajouté de nouvelles
caractéristiques (voir page 48). Ce
BVX-100
BVX-200
BTX-208
les performances du système, sans pour
autant augmenter le coût du système.
allier designs novateurs, performance
professionnelle et facilité dʼutilisation,
tout en respectant votre budget.
Système complet, simple utilisateur
Unité de filtration portable pour deux postes
Système portable dʼextraction sur panne
MFX-2200 Extraction de fumées gazeuses et particulaires
01
Systèmes dʼextraction de fumées
OK International propose une ligne complète de
produits dʼextraction de fumées, des systèmes
portatifs pour un ou deux utilisateurs, des
systèmes avec extraction sur les pannes et des
systèmes multi utilisateurs à disposer sous le
poste de travail. Tous ces systèmes disposent de
filtres variés pour sʼadapter aux divers
environnements industriels actuels.
45
46-47
48-49
50 - 52
44
Systèmes d'extraction de fumées série BVX-100
Des extracteurs de fumées puissants et portables
Les systèmes d'extraction de fumées de la série BVX-100 d'OK International sont des appareils à la
fois puissants et silencieux, n'exigeant pas de raccordement extérieur ou de compresseur. Il suffit de
déplacer ces systèmes légers d'un poste à l'autre, de les brancher et de les mettre en marche pour
obtenir une extraction de fumées immédiate. Ne dépassant pas 279 mm de haut et dotés d'une hotte
d'aspiration de 305 x 229 mm, ces appareils s'installent facilement sur n'importe quel plan de travail
ou, si la place est limitée, sous la table, à l'aide du support de montage.
Grâce à ses 85 watts de puissance nominale, ce système assure une filtration de haute qualité, sans
compromis. Un puissant débit d'aspiration de 85 m3/h permet l'extraction immédiate des fumées,
particules et vapeurs de l'espace de travail de l'opérateur. Afin dʼéliminer les émanations au plus près
de leur source, un astucieux système permet dʼajouter un bras articulé.
Deux niveaux de filtration sont disponibles : pour soudage intensif et environnements légèrement
poussiéreux ou pour utilisation de solvants organiques et d'adhésifs. Une diode lumineuse bicolore
indique lorsque les filtres sont saturés et doivent être remplacés.
45
No
Un système d'extraction de fumées dynamique pour deux postes
Les systèmes d'extraction de fumées de la série BVX-200 sont des stations révolutionnaires à deux bras, alliant une
grande puissance d'extraction à une filtration efficace, un fonctionnement silencieux et une mobilité totale. Ils peuvent
Systèmes d'extraction de fumées série BVX-200
au
e
uv
être installés au-dessous ou à côté des postes de travail et équipés de deux bras BVX de 50 mm de diamètre ou de
deux bras Omniflex de 63 mm de diamètre. Le système d'extraction de fumées BVX-201 est conçu principalement pour
les fumées de soudure et comporte à la fois un préfiltre et un filtre principal Hépa/Gaz qui peuvent être remplacés
séparément pour optimiser la vie de la cartouche principale et ainsi réduire le coût d'exploitation total. Le filtre principal a
une efficacité HEPA de 99,97% à 0,3 micron et dispose en plus d'un filtre au charbon actif permettant d'éliminer les gaz.
Pour les applications exigeant un pouvoir de filtration supérieur, par exemple le nettoyage au solvant ou les vernis, le
système d'extraction de fumées BVX-203 est équipé d'un filtre à gaz charbon actif adapté.
Nouvelles caractéristiques :
Moteur sans balai
Ce nouveau moteur améliore les performances du
système BVX-200 en :
- ajoutant un couple plus élevé au rapport dʼinertie
- augmentant le couple maximal
- augmentant lʼefficacité à 85 % - 90 %
- éliminant les balais et le commutateur, ce qui
prolonge la durée de vie
- réduisant les bruits électriques et interférences
radiofréquence
- éliminant les étincelles ou les poussières produites
par les balais pour un environnement plus sûr
01
- améliorant les performances à vide ou en charge
Contrôle de l’état du filtre
Le taux de performance est basé sur lʼétat des filtres. Le
système BVX-200 dispose maintenant dʼun dispositif de
contrôle de lʼétat du filtre. Cette alarme sonore avertira
lʼopérateur lorsque le taux dʼextraction chutera sous le niveau
dʼefficacité recommandé.
Commande à distance de l’allumage ou de l’arrêt du système
La plupart des unités dʼextraction de fumées sont situées au
niveau du sol, sous le poste de travail, ce qui rend difficile les
procédures dʼallumage ou dʼarrêt du système. Pour résoudre
ce problème, le BVX-200 est maintenant équipé dʼun
interrupteur on/off commandé à distance. Cet interrupteur
peut être placé à portée de lʼopérateur qui pourra allumer ou
éteindre le système.
46
Systèmes d'extraction de fumées séries BVX-100/200
Série BVX-100
Série BVX-200
BVX-101
Système complet, simple utilisateur avec filtration Pré-HEPA-Gaz, 100240 VAC
BVX-201 KIT
Système complet pour 2 postes avec deux bras flexibles de 1,2 m de long,
Pré-HEPA-Gaz
BVX-101-S
Système simple utilisateur, sans bras avec filtration Pré-HEPA-Gaz,
100-240 VAC
BVX-203
Système sans bras pour 2 postes, Pré-Gaz-Gaz
BVX-103
Système complet, simple utilisateur, avec filtration Pré-Gaz, 100-240 V
BVX-103-S
Système simple utilisateur, sans bras avec filtration Pré-Gaz,
100-240 VAC
FILTRES
FG-BVX
Filtre principal charbon actif (Gaz / Solvant)
BVX-201
Système sans bras pour 2 postes, Pré-HEPA-Gaz
FILTRES
FP-BVX200
Préfiltre (Lot de 5)
FM-BVX200
Filtre principal HEPA 99,95 % charbon actif (Soudure)
FG-BVX200
Filtre principal charbon actif (Gaz / Solvant)
FM-BVX
Filtre principal HEPA charbon actif (Soudure)
ACCESSOIRES
FP-BVX
Préfiltre (lot de 5)
BVX-ARM-K1
1 bras BVX de 610 mm de long, avec tuyau de raccordement de 1,8 m et
Ø 50mm, et support de table à pinces
ACCESSOIRES
BVX-ARM
Bras flexible, protection ESD, 610 mm de long et Ø 50mm
BVX-ADT
Adaptateur de bras de rechange
BVX-ARML
Bras flexible, protection ESD, 1,2 m de long (48ʼʼ) sans buse et Ø 50mm
BVX-IADT
Adaptateur de bras inversé
BVX-TB01
Support de table avec 2 pinces
BVX-BCK
Berceau de fixation sous table
BVX-CH01
Tuyau de raccordement de 50 mm de diamètre et 1,8 m de long
BVX-CH02
Tuyau de raccordement de 50 mm de diamètre et 3.6m de long
Pression statique (Force d'aspiration)
Série BVX-100
Débit d'air avec filtre
85m3/h (50 cfm)
Débit d'air sans filtre
Entrées d'air/Nombre de postes
Efficacité HEPA
Niveau de bruit
Dimensions (L x P x H)
Poids
Tension
Fréquence
Puissance
Certification
47
Longueur de conduits maxi
1250 Pa (5"WC)
Série BVX-200
850 Pa (3.5"WC)
110m3/h (65 cfm)
250m3/h (150 cfm)
1
2
< 55 db A
<55 db A
99.97% à 0.3 micron
300mm x 230mm x 290mm (11.8" x 9.1" x 11.4")
9kg (20lbs)
100-240 VAC
50-60 Hz
85 watt
UL, CSA, CE
N/A
2 x 75m3/h (45 cfm)
99.97% à 0.3 micron
508mm x 254mm x 388mm (20" x 10" x 15.3")
9kg (20lbs)
100-240 VAC
50-60 Hz
85 watt
UL, CSA, CE
3.6 m
Système d'extraction su r p a n n e B T X - 2 0 0
Puissance et précision de l'extraction sur panne
Grâce à sa puissante dépression, le système d'extraction de fumées BTX-208 d'OK International assure
l'extraction à haut débit des fumées de soudure directement sur la panne de n'importe quel fer à souder et peut
se configurer facilement de manière à constituer un réseau d'extraction pour huit fers à souder maximum.
Le préfiltre de l'appareil est suivi d'un filtre principal d'une efficacité HEPA supérieure à 99,97% et d'un filtre au
charbon actif éliminant les gaz. Le préfiltre et le filtre principal peuvent être remplacés séparément pour
maximiser la durée de vie des deux filtres et réduire le coût d'exploitation total.
Mesurant 508 mm de large par 254 mm de profondeur et 388 mm de haut et ne pesant pas plus de 9 kg, le
système d'extraction de fumées BTX-208 est spécifiquement destiné à être installé sous table. Son alimentation
universelle acceptant du courant de 100 à 240 V, 60 ou 50 Hz, et ses certifications UL, CSA et CE permettent
d'utiliser l'appareil partout dans le monde.
Pour compléter le système d'extraction de fumées BTX-208, OK International a mis au point un nouveau
système de conduits prêt-à-brancher, solution simple, souple d'emploi et peu coûteuse qui accélère la
configuration des installations d'extraction sur panne.
01
48
BTX-208 Tip Extraction System
Kits de raccordement
N°
Description
Nombre maximum de postes
avec tubes de 5,6 mm
1
Flexible (Ø 32 mm ) 2.5m (8")
3
Bouchon
2
4
-
banc simple
BTX-CK2-25
2
BTX-CK4-50
4
4
BTX-CK4-75
QTE
8
5.0m (16")
QTE
8
7.5m (25')
QTE
1
4
2
4
1
2
1
banc double
Raccord 2 garnitures 5,6 mm
Raccord en T
2
0
Collier
2
Rouleau de ruban vinyle
5
1
1
Différents composants
N°
1
Références
1
CH0121
Description
1
CH0122
CH0123
Tuyau Ø 35 mm x 5 m de long
Tuyau Ø 35 mm x 7,5 m de long
2
3
4
-
Bouchon (lot de 5)
AC-TX002-2
Raccord en T (lot de 2)
19115S-10
Nombre maximum de postes 8
Débit par poste
>28 I/min
Dimensions
LxPxH
508 x 254 x 388mm
(20" x 10" x 15.3")
Poids
Kit d'adaptation extraction sur
panne de fer à souder
<55dBA
9 kg (20 lbs)
Tension
100 - 240 VAC
Fréquence
50 -60 Hz
Puissance
Certification
85 Watt
30m (100 ft)
UL/CSA/CE
Système
BTX-208
AC-FX1 Adapteur Clip Universel pour extraction sur panne
Inclus:
2x Clips Universel - remplacement : BTX-UC01 (lot de 10)
1x Tuyau Silicon - remplacement : 18574S-5 (lot de 5)
1x Brosse de Nettoyage - remplacement : DS03-910-5 (lot de 5)
1x Tube Acier - remplacement : 20233S-5 (lot de 5)
4x Clips S - remplacement : 20237S-5 (lot de 5)
1x Raccord - remplacement : 18576S-5 (lot de 5)
DS03-929 Kit adaptateur pour Metcal MX-500
Contenu identique au AC-FX1 sauf pour le clip Universel
Fournis avec Clip Plastic pour MX-500 (remplacement :
18863S-5 - lot de 5)
DS03-930 Kit adaptateur pour Metcal SP200
Contenu identique au AC-FX1 sauf pour le clip Universel
Fournis avec Clip Plastic pour SP200 (remplacement :
18864S-5 - lot de 5)
Système de filtration pour 8 postes d'extraction sur panne,
Pré/HEPA/Gaz
KITS DE RACCORDEMENT
BTX-CK2-25 Kit de raccordement pour 2 à 4 postes à tuyau de 2,5 m de
long
BTX-CK4-50 Kit de raccordement pour 4 à 8 postes à tuyau de 5 m de long
BTX-CK4-75 Kit de raccordement pour 4 à 8 postes à tuyau de 7,5 m de
long
FILTRES DE RECHANGE
49
Tuyau connecté au
fer
Collier (lot de 10)
Niveau de bruit
1
garnitures et collier
Raccords à 2 garnitures de 5,6mm (lot de 4)
18566S-5
5
Raccords à 2
Tuyau Ø 35 mm x 2,5 m de long
AC-TX001-4
4
FP-BVX200
Préfiltre (lot de 5)
FM-BVX200
Filtre principal, HEPA 99,95% / Charbon actif
Systèmes d'extraction de fumées MFX-2200
Un nouvel étalon de performance
Les systèmes d'extraction de fumées MFX-2200 multi-utilisateur d'OK International constituent un nouvel étalon
de performance, grâce à leur débit d'air maximum de 900 m3/h et à leur force d'aspiration de 1 075 Pa.
Capable d'assurer lʼextraction de huit bras maximum, la puissance des systèmes d'extraction de fumées de
la série MFX-2200 permet également dʼéliminer les gaz et les particules de cabines, de petits fours de
refusion et dʼunités de soudage à la vague.
Pour les applications de câblage électronique générales, un modèle à filtration combinée comporte un
préfiltre, un filtre HEPA (99,97% d'efficacité à 0,3 µm) et un filtre à gaz. Pour des applications plus
spécifiques, comme l'élimination des vapeurs de solvant issues d'opérations de collage ou de remplissage
("underfill"), nous proposons un modèle à filtration des gaz équipé d'un préfiltre et d'une cartouche au
charbon actif de forte capacité de 11 kg.
Mesurant 450 mm de large par 525 mm de profondeur et 670 mm de haut, l'appareil peut recevoir un filtre
HEPA de 457 x 406 x 120 mm ou le filtre au charbon actif. Du fait des dimensions du filtre, les systèmes
d'extraction de fumées de la série MFX-2200 peuvent traiter davantage de fumées pendant beaucoup plus
longtemps sans exiger de remplacement du filtre, réduisant ainsi les coûts d'entretien et la perturbation des
postes de travail.
01
50
Système d'extraction de fumées particulaires MFX-2200C
Système d'extraction de fumées particulaires MFX-2200C
Le système d'extraction de fumées multi-utilisateur MFX-2200C d'OK International assure les performances
les plus élevées sous un format compact et s'adapte à la plupart des postes de travail. Il s'avère idéal pour
extraire la plupart des fumées particulaires ou organiques ainsi que laser. Le capot comporte 4 orifices
d'entrée d'air, destinés à être raccordés à des bras Omniflex. L'utilisation d'un « T » conjointement à des bras
BVX permet de doubler le nombre de bras raccordés.
Caractéristiques
• Excellent débit d'air
Préfiltre plié
• Préfiltre plié de grandes dimensions
• Filtre HEPA de 99,97% d'efficacité nominale à
0,3 micron
• Roulettes en série
• Le joint anti-poussière préserve la propreté du
logement du filtre
• Bruit de fonctionnement minimum
Filtre HEPA
Filtre Charbon Actif
• Sa compacité permet de placer l'appareil sous la
plupart des tables
• Permet de raccorder jusqu'à 4 bras Omniflex à buse
rectangulaire (EA1122) ou grande hotte (EA1126)
• Permet de raccorder jusqu'à 8 bras BVX ou 8 Omniflex à
buse conique (EA1124)
Commandes et contrôleur de filtre
• Interrupteur Marche/Arrêt à voyant lumineux
• Protection thermique
• Modèles analogiques à indicateur d'état du filtre
• Modèles numériques à témoins lumineux d'état du filtre et autres options de commande
Options
AC2204
Capot supérieur à 2 entrées d'air de
Ø 100 mm et 2 entrées d'air de Ø 63 mm
Filtres de rechange
FIL22P030
FIL22HO70
Préfiltre plié efficace à 60% (lot de 2)
Filtre combiné HEPA/charbon actif
MFX-2200C-A (Analogique)
MFX-2200C-D (Numérique)
Orifices d'entrée d'air
Efficacité HEPA
Pression statique
Alimentation
Puissance
Niveau de bruit
Poids
Certification
51
MFX-2206C-A (Analogique)
MFX-2206C-D (Numérique)
110V
4x Ø2.5"
230V
600 cfm
900m3/h
99.97% à 0.3 micron
99.97% à 0.3 micron
400 cfm
4.5" WC Maximum
100-120VAC, 60Hz
400 Watt
58 dBA
450 x 525 x 670mm
43 kg
UL, CSA
30m
4x Ø63mm
600m3/h
1075 Pa
220-240VAC, 50Hz
400 Watt
58 dBA
450 x 525 x 670mm
43 kg
CE
30m
Le nouveau système d'extraction de fumées MFX-2200G est spécifiquement destiné à éliminer les gaz et les
vapeurs d'un vaste éventail d'applications intensives sur table, parmi lesquelles le nettoyage au solvant, le
collage et le vernissage. La cartouche gaz haute capacité de l'appareil assure un temps maximal de
stockage. Le capot de l'appareil comporte 2 entrées 63mm et 2 0/100mmdes brides d'entrée d'air de 100 et
63 mm, permettant de raccorder des bras ou des cabines d'extraction.
Caractéristiques
• Excellente efficacité de filtration
• Préfiltre plié de grandes dimensions
• Roulettes en série
• Bruit de fonctionnement minimum
• Assure le débit d'air nécessaire à deux
cabines d'extraction
.
Préfiltre plié
Filtre à gaz
de 11 kg au
charbon actif
Commandes et contrôleur de filtre
• Interrupteur Marche/Arrêt à voyant lumineux
• Protection thermique
• Modèles analogiques à indicateur d'état du filtre
• Modèles numériques à témoins lumineux d'état du filtre et options de commande
.
Options
AC2202
AC2202 Capot supérieur à 4 entrées d'air
de 63 mm de diam.)
Filtres de rechange
FIL22P040
FIL22G010
FIL22G020
Préfiltre plié efficace à 85%
Cartouche de filtrage des gaz de 11kg
Kit de recharge en charbon actif de 11kg
Système d'extraction de fumées gazeuses MFX-2200G
Système d'extraction de fumées gazeuses MFX-2200G
MFX-2200G-A ( Analogique)
MFX-2200G-D ( Numérique)
Orifices d'entrée d'air
Pression statique
Alimentation
Puissance
Niveau de bruit
Poids
Certification
01
MFX-2206G-A (Analog)
MFX-2206G-D (Digital)
110V
2 x Ø4" and 2 x Ø2.5
230V
600 cfm
900m3/h
4.5" WC Maximum
1075 Pa Maximum
350 cfm
100-120 VAC, 60Hz
400 Watt
58 dBA
450 x 525 x 710mm
52 kg
UL, CSA
30m
2 x Ø100mm and 2 x Ø63mm
550m3/h
220-240 VAC, 50Hz
400 Watt
58 dBA
450 x 525 x 710mm
52 kg
CE
30m
52
Accessoires Séries MFX-2200
Bras Omniflex
De par leur conception, les bras Omniflex
(Ø 63 mm) permettent des débits d'air élevés
et une captation efficace des fumées à des
distances supérieures. Un système à rotule
exclusif leur confère une souplesse de
manœuvre et de positionnement inégalée. La
longueur utile ou la portée du bras peuvent se
régler par simple ajout ou retrait d'éléments
Omniflex. La protection ESD est assurée grâce
à l'utilisation d'un matériau parfaitement
conducteur (+ raccordement).
A
B
Caractéristiques
• 140 m3/h de débit d'air nominal (varie suivant la buse)
• 63 mm de diamètre
• 0,6m de long et rallonges de 300 mm en option
C
D
Références
A EA1122
Bras Omniflex ESD à buse rectangulaire (150 x 80mm)
C EA1126
Bras Omniflex ESD à grande hotte de 350 x 212mm
B EA1124
D AC1101
AC1102
Bras Omniflex ESD à buse conique
Fermeture baïllonnette du bras
Extention Bras Omniflex 300mm (12") long
Tous les bras Omniflex sont fournis avec plaques de fixation et pinces pour table.
Bras BVX
Les bras BVX (Ø 50 mm) constituent la plus
économique des solutions, tout en assurant
d'excellents débits d'air et une grande
souplesse d'emploi. Le conduit spiralé peut être
rigidifié et positionné avec précision. Le kit BVXARM-K2 comprend une plaque de fixation et
des pinces de montage universel. Un raccord
en Y permet de raccorder deux bras BVX à un
seul tuyau.
53
• 75m3/h de débit d'air nominal
• Conduit de 50 mm à buse de 40 mm
• 710 mm de long
Références des bras BVX
BVX-ARM-K2
Bras BVX ESD avec buse, plaque de fixation et
pinces
Pour les différents composants, voir la section BVX
Tuyaux de raccordement pour bras Omniflex et BVX
A CH0251
A CH0252
A CH0253
B AC2025
Tuyau de raccordement de 2,5 m x Ø 63 mm avec collier de serrage
A
Raccord en Y de Ø 63 mm avec collier de serrage
B
Accessoires Séries MFX-2200
Caractéristiques des bras BVX
Cabine d'extraction EC1500
Les vapeurs et gaz volatils à niveau de toxicité
élevé exigent souvent l'utilisation de cabines
d'extraction pour protéger l'utilisateur. La cabine
EC1500 s'avère idéale au poste de travail pour
ce type d'applications. Un panneau transparent
articulé assure en permanence une excellente
visibilité, tout en réduisant le débit d'air exigé par
la cabine.
Caractéristiques
• Dimensions (L x P x H) : 760 x 510 x 560 mm
• Bride de raccordement Ø100 mm
Références
EC1800
CH0047
01
Cabine d'extraction à panneau transparent
Tuyau de raccordement de 2,5 m de long x
Ø 100 mm avec collier de serrage
54
55
La ligne de produits de dosage OK International comporte des
consommables et des systèmes de dosage faciles dʼutilisation
contrôlés par microprocesseur.
Nos composants de dosage pour poste
équipements standards de lʼindustrie.
conçus pour être compatibles avec les
budget limité.
de travail ne contiennent pas de silicone,
assurent un contrôle précis et sont
répétabilité et productivité pour un
DX-350
Contrôleur/doseur digital
900 System
Aiguilles de dosage
DX-250
900 System
900 System
01
Nos systèmes assurent précision,
Contrôleur/doseur dʼentrée de gamme
Consommables de dosage
Accessoires
Depuis plus de 40 ans, OK International fournit
des solutions fiables de dosage de fluides à
différentes industries. Aujourdʼhui, nos produits
phares tels que les consommables de la série
900 et la plate-forme de dosage DX sont
proposés avec notre ligne complète de produits
OK International.
57
58
59
60 - 61
62
56
DX-350 Contrôleur / doseur digital
DX-350 Contrôleur / doseur digital
Le DX-350 propose 10 mémoires de dosage programmables par lʼopérateur et 4 modes de fonctionnement.
Lʼaffichage du temps, de la pression et du vide est digital. Simple à utiliser, le système permet de reproduire avec
précision des séquences de dépose de points.
Le DX-350 dispose dʼun venturi ajustable pour éviter lʼéventuelle formation de goutte entre chaque cycle de dosage.
Lʼappareil est livré prêt à lʼemploi avec un échantillon dʼaiguilles, des seringues et des adaptateurs de seringue.
Disponible en deux versions selon la pression de fonctionnement : 0 à 100 psi pour les applications générales, et 0 à
15 psi pour les dosages spécifiques de fluides à basse viscosité.
Caractéristiques
Dimensions
15.2 x 17.8 x 15.2
Temporisateur
0,008 à 60,000 secondes
Modes de fonctionnement
Temporisé, interruption, apprentissage et continu
Tension dʼalimentation
Mémoires
Certifié CE
DX-350
DX-355
57
24V DC adaptateur secteur fourni
10 programmables
Doseur digital 0 à 100 psi (0 à 6,9 bar)
Doseur / Contrôleur digital DX-250
Doseur / Contrôleur digital DX-250
Les doseurs / contrôleurs de la gamme DX-250 sont des systèmes de dosage de fluides par temps et
pression fiables, économiques et de haute précision. Ces systèmes de dosage de fluides de précision sont
équipés dʼun minuteur digital et dʼun contrôle de venturi pour tout type de viscosité de fluides. Livrés prêts à
lʼemploi avec un adaptateur secteur, un tuyau dʼair, un échantillon dʼaiguilles, une seringue et un adaptateur
de seringue AOCC.
Disponible en deux versions selon la pression de fonctionnement : 0 à 100 psi pour les applications
générales, et 0 à 15 psi pour les dosages spécifiques de fluides à basse viscosité.
Caractéristiques
Dimensions
Tension dʼalimentation
Temporisateur
Modes de fonctionnement
Certifié CE
DX-250
DX-255
01
15.2 x 17.8 x 15.2 cm
24V CC adaptateur secteur fourni
0,008 à 60,000 secondes
Temporisé et continu
58
Consommables de Dosage
Seringues
Les seringues sont sans silicone conformément aux normes industrielles. Elles ne
contiennent pas de chlore et sont en polypropylène à faible coefficient de frottement.
Disponibles en trois couleurs différentes : naturel pour les applications les plus
génériques ; ambre qui apporte une protection UV/ blocage du spectre jusquʼà 520 nm,
possibilité de voir le fluide à lʼintérieur du corps de la seringue ; noire pour un blocage
total de la lumière. Vendues par lots de 50.
Dimensions
3cc
NATUREL
AAMBRE FONCE
10cc
905-N
903-D
NOIR
5cc
903-N
910-N
905-D
910-D
905-B
910-B
30cc
55cc
930-N
955-N
930-D
955-D
903-B
930-B
955-B
Kits d’assemblage de seringues
Par souci de commodité, ces seringues et pistons sont vendus ensemble, prêts à
lʼemploi, par lots de 50 (seringue et piston racleur correspondant).
Dimensions
3cc
NATUREL
10cc
5cc
905-NW
910-NW
30cc
55cc
903-NW
930-NW
955-NW
Pistons
Pistons à lèvres (blancs) assurent un joint pour les fluides de viscosité basse à
moyenne. Pistons lisses (rouges) sont recommandés pour les fluides de viscosité
moyenne à élevée. Les deux types de pistons sont en polyéthylène. Disponibles par
lots de 50.
Dimensions
3cc
5cc
10cc
30/55cc
Piston à lèvre
(Blanc)
Piston lisse
(Rouge)
905-WW
905-SWR
903-WW
910-WW
93055-WW
903-SWR
910-SWR
93055-SWR
Capuchons
A utiliser avec les seringues de la série 900 pour fermer la seringue entre chaque
utilisation. Conviennent à toutes les tailles de seringue. En polypropylène.
Disponibles par lots de 50.
900-ORTC
900-BTC
Embout à double ergot orange
Embout à double ergot noir
Bouchons
Bouchons pour stockage. En polyéthylène. Disponibles par lots de 50.
Dimensions
Bouchon
5cc
905-EC
3cc
59
10cc
30/55cc
903-EC
910-EC
93055-EC
7 0 0 S y s t e m
Les aiguilles de la gamme TE sont composées dʼune canule en acier inoxydable et
dʼun raccord à double filetage en polypropylène.
La canule électropolie garantit un écoulement constant sans obstruction. De plus,
elles sont garanties sans silicone et sans chlorure. Vendues par lots de 50
Dimensions
14
15
1/4"
(6.4mm)
1/2"
(12.7mm)
18
918025-TE
21
921025-TE
20
22
23
25
27
30
32
1"
(25.4mm)
914050-TE
914100-TE
914150-TE
918050-TE
918100-TE
918150-TE
915050-TE
920025-TE
915100-TE
920050-TE
920100-TE
921050-TE
922025-TE
921100-TE
922050-TE
923025-TE
922100-TE
923050-TE
925025-TE
923100-TE
925050-TE
927025-TE
1-1/2"
(38.1mm)
915150-TE
920150-TE
921150-TE
922150-TE
923150-TE
927050-TE
930025-TE
930050-TE
932025-TE
Aiguilles de Dosage
Aiguilles Série TE
Aiguilles coudées Série TE
Ces aiguilles TE sont coudées à 45º et 90º. Idéales pour la dosage de fluides dans
des endroits difficiles dʼaccès. Vendues par lots de 50.
1/2" (12.7mm)
Dimensions
90º
45º
1-1/2" (38.1mm)
45º
14
914050-90BTE
914050-45BTE
18
918050-90BTE
918050-45BTE
918150-45BTE
921050-45BTE
921150-45BTE
15
20
21
22
23
25
27
30
915050-90BTE
920050-90BTE
921050-90BTE
922050-90BTE
923050-90BTE
925050-90BTE
927050-90BTE
930050-90BTE
915050-45BTE
920050-45BTE
922050-45BTE
914150-45BTE
923050-45BTE
925050-45BTE
927050-45BTE
930050-45BTE
Série BT
Embouts à brosse et à double filetage à utiliser pour des applications de colles et
autres matériaux. La brosse souple est en poils de martre rouge. La brosse à poils
rigides est en nylon. Disponibles par lots de 12.
01
Dimensions
16
Poils souples
18
916BT-SOFT
Poils rigides
22
918BT-SOFT
922BT-SOFT
918BT-STIFF
922BT-STIFF
916BT-STIFF
60
Aiguilles de Dosage
Aiguilles Série TT
Aiguilles en plastique Série TS-P
densité avec protection anti-UV et comportent un
difficiles dʼaccès et dont la longueur est recoupable.
Ces aiguilles sont moulées en polyéthylène haute
Aiguilles flexibles qui permettent dʼatteindre les zones
raccord Luer sécurité à double filetage. Cette aiguille
Idéales pour les applications de cyanoacrylate. La canule
améliore lʼécoulement des fluides à forte viscosité.
et le raccord sont en polypropylène. Longueur 1 1/2".
Vendues par lots de 50.
Aiguille TT
22
Jaune
916150-PTS
922125-DHUV
20
Marron
Bleu
920125-DHUV
16
Gris
Aiguille TS-P
916125-DHUV
15
Couleur
Gris
914125-DHUV
Dimension
Noir
920150-PTS
922150-PTS
Dimension
14
Couleur
16
20
Rose
18
22
25
27
Vendues par lots de 50.
Olive
Vert
Rouge
Blanc
18
918125-DHUV
925125-DHUV
25
927125-DHUV
Rose
Rouge
915150-PTS
918150-PTS
925150-PTS
Kit d’aiguilles de dosage
Choisissez vous-même le type dʼaiguille à utiliser. Ce kit
contient une sélection des aiguilles les plus courantes de
OK International, TE, TE coudées et TT pour que vous
puissiez tester vous-même les différentes aiguilles et
trouver celles qui correspondent le mieux à vos besoins.
900-NK
Kit d’aiguilles de dosage
Code couleur et diamètre
Pour aiguilles des séries TE et TE coudées
Dimension
14
Couleur
Ø intérieur (pouces)
18
Ambre
0.063
Ø intérieur (mm)
15
Olive
Vert
0.054
0.033
1.371
0.838
20
Violet
23
Orange
22
25
27
30
32
61
Rose
21
Bleu
Rouge
Clair
Lavande
Jaune
0.024
0.020
0.016
0.013
0.010
0.008
0.006
0.004
1.600
0.610
0.508
0.406
0.330
0.254
0.203
0.152
0.102
Ce sont le lien entre les contrôleurs temps/pression et la seringue. Elles
assurent un raccordement sûr pour une parfaite étanchéité pendant le
dosage. Disponibles avec 90 cm ou 180 cm de tuyau.
Dimension
3cc
Tuyau 90 cm
Tuyau 180 cm
5cc
903-3RHB
30/55cc
905-3RHB
93055-3RHB
905-6RHB
93055-6RHB
10cc
910-3RHB
903-6RHB
910-6RHB
Pistolet à seringue manuel
Pistolet de dosage léger qui assure un excellent contrôle pour lʼapplication de
produits de viscosité moyenne à élevée. Facile dʼutilisation.
Dimension
5cc
Pistolet à seringue manuel
10cc
55cc
910-MSG
955-MSG
905-MSG
30cc
930-MSG
Accessoires de dosage
Adaptateurs de seringue
Doseurs à valve avec contrôleur au pied
924-D
FV
Montés au sol, ils disposent dʼun régulateur de pression intégré et dʼun
manomètre. Le débit de sortie et la taille de la dosage sont contrôlés par
lʼopérateur. Pour applications dans atmosphères explosives.
Dimensions :
Caractéristiques
Pression dʼalimentation :
Pression de fonctionnement :
924-DFV
924V-DFV-VAC
20.3cm x 12.7cm x 12.7cm
6,9 bar maximum (100 psi)
0 à 6,9 bar maximum (0 à 100 psi)
Doseur à valve avec contrôleur au pied
Doseur à valve avec contrôleur au pied avec venturi
Stylo de préhension
A utiliser pour le positionnement de composants (fonction « pick and place »).
Le préhenseur par le vide autonome nécessite une alimentation en air.
Egalement disponible : un kit assorti de ventouses.
TS-8120
Stylo de préhension
Support de seringue
Convient aux seringues de la série 900.
SH-300
Support de seringue
Montage pour commande au doigt
Commande au doigt pour doseurs et seringues OK International. Remplace la
commande à pédale.
DX9010
01
Commande au doigt pour doseurs de la gamme DX
62
OK International offre des produits et des solutions technologiques aux industries
manufacturières du secteur électronique du monde entier. Grâce à nos centres de
distribution, de ventes et de service après-vente situés en Amérique du Nord, en
Europe et en Asie, nous assurons à nos clients du monde entier, un service et une
expertise proactifs et continus.
Peu importe où sont situés les sites industriels, le réseau de distributeurs formés
avec expertise de OK International est présent à travers le monde pour proposer
un support technique essentiel et des solutions de pointe pour les process.
Amérique du Nord
12151 Monarch Street
Garden Grove
California 92841, USA
Tel: +1-714-799-9910
Fax: +1-714-799-9533
Royaume Uni
OK International Ltd.
Eagle Close, Chandlers Ford
Hampshire SO53 4NF, UK
Tel: +44 (0) 2380 489100
Fax: +44 (0) 2380 489109
France
OK International SAS
Rue de la Saone
Zac de Folliouses-les Echets
01706 Miribel Cedex, France
Tel: +33 (0)4 72 26 20 30
Fax: +33 (0)4 72 26 20 35
Singapore
OK International
10 Ang Mo Kio St. 65, 05-13 Techpoint
Singpore 56905
Tel: +65-6281 0991
Fax: +65- 6285 3473
Chine
OK Electronics (Beijing) Co., Ltd.
No.1 Building, A- 10 Long Qing Street
9 Beijing Economic & Technical Developing Zone
Beijing, 100176, The Peopleʼs Republic of China
Tel: +86-10 6787 8490
Fax: +86-10-6787 8491
Allemagne
OK International GmbH
Frankfurter Strabe 74
64521 Gross-Gerau, Germany
Tel: +49 (0) 6152-7112-0
Fax: +49 (0) 6152-7112-22
Italie
OK International
Strada Statale 11 - No 28
20010 Vittuone, Milano, Italy
Tel: +39 02 902 5161
Fax: +39 02 901 11147
Japon
OK International Japan Co.
5-3-1 Heiwajima, Ota-ku
Tokyo 143-0006, Japan
Tel: +81-3-5753-0085
Fax: +81-3-3765-8855
2008 Delaware Capital Formation, Inc. All rights reserved. DOVER and the Dover logo are registered trademarks
of Delaware Formation, Inc. a wholly-owned subsidary of Dover Corporation
www.okinternational.com
BRO-SC-FR-08
Pour trouver votre distributeur local : www.okinternational.com/wtb
02

Pannes - Cartouches de Soudage

Transcription

Documents pareils

Portes ouvertes de l`atelier soudage de l`Afpa

poste a souder a inverter pour electrodes enrobees

soudage semi auto mig-mag - Formation Industries Loire

Verus bvba- Vlamingstraat 4 , B-8560 Wevelgem

SOUDAGE THERMOPLASTIQUE AVEC CHALUMEAU À AIR CHAUD

CAILLEBOTIS PANELTIM® EN PP COPO

poste a souder a inverter pour electrodes enrobees

spécialiste en gestion de produits – métaux d`apport pour le soudage

BAC PRO technicien en chaudronnerie industrielle

electrode aluminium
