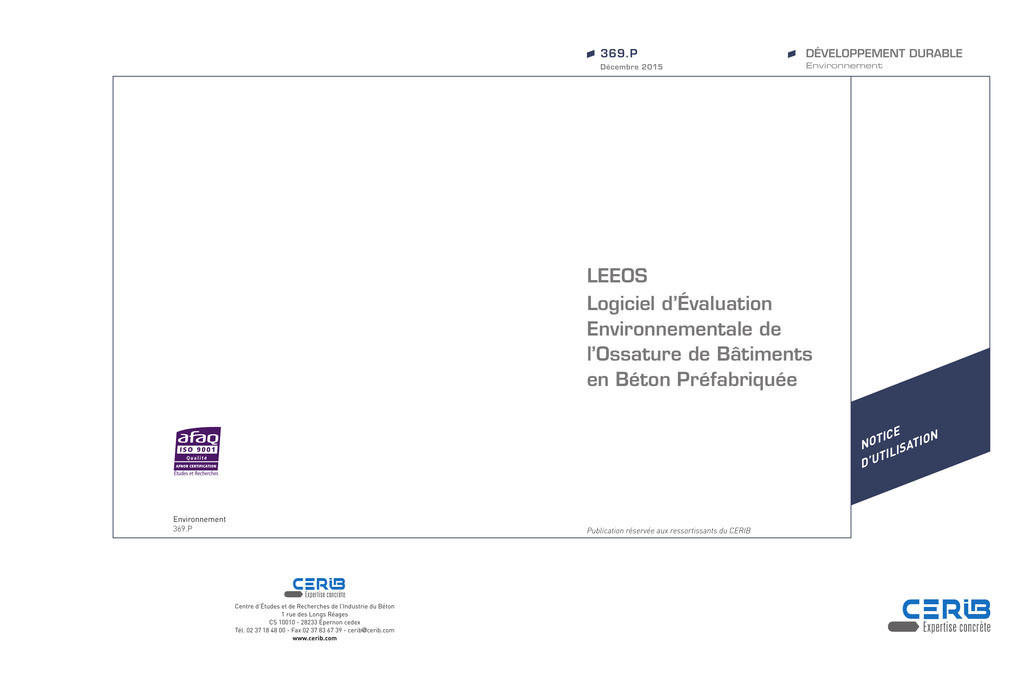

LEEOS Logiciel d`Évaluation Environnementale de l`Ossature de

369.P
DÉVELOPPEMENT DURABLE
Décembre 2015
Environnement
LEEOS
Logiciel d’Évaluation
Environnementale de
l’Ossature de Bâtiments
en Béton Préfabriquée
ICE
T
ION
O
T
N
A
ILIS
T
U
D’
Études et Recherches
Environnement
369.P
Publication réservée aux ressortissants du CERIB
Centre d’Études et de Recherches de l’Industrie du Béton
1 rue des Longs Réages
CS 10010 - 28233 Épernon cedex
Tél. 02 37 18 48 00 - Fax 02 37 83 67 39 - [email protected]
www.cerib.com
Notice d’utilisation du logiciel
LEEOS
Logiciel d’Evaluation Environnementale de l'Ossature
de Bâtiments en Béton Préfabriquée
Référence Logiciel : 369.P V2.0 – Décembre 2015
Décembre 2015
Sommaire
Préambule ________________________________________________________ 5 1. Ouverture et enregistrement ______________________________________ 7 1.1. Ouverture du logiciel – Activation des macros _____________________________________ 7 1.1.1. 1.1.2. 1.1.3. Sous Excel 2007 et supérieur __________________________________________ 7 Sous Excel 2003 _____________________________________________________ 7 Versions antérieures à Excel 2003 ______________________________________ 8 1.2. Enregistrement de vos projets __________________________________________________ 9 1.2.1. 1.2.2. 2. Sous Excel 2007 et versions supérieures _________________________________ 9 Sous Excel 2003 _____________________________________________________ 9 Utilisation de LEEOS ____________________________________________ 11 2.1. Structure de LEEOS__________________________________________________________ 11 2.2. Réalisation d’un projet _______________________________________________________ 12 2.2.1. 2.2.2. 2.2.3. 3. Description du projet _________________________________________________ 12 Caractéristiques des éléments en béton _________________________________ 13 Indicateurs d’impacts environnementaux ________________________________ 15 Formulations de béton proposées ________________________________ 17 3.1. Eléments linéaires horizontaux et verticaux ______________________________________ 17 3.2. Autres produits _____________________________________________________________ 18 4. Autres informations ____________________________________________ 19 4.1. Propriété intellectuelle _______________________________________________________ 19 4.2. Contact ___________________________________________________________________ 19 Logiciel LEEOS - Notice d’utilisation
Décembre 2015
3
Préambule
Cette notice d'utilisation a pour objectif d'apporter une aide aux utilisateurs du logiciel LEEOS
(Logiciel d’évaluation environnementale de l'ossature de bâtiments en béton préfabriquée).
L'information essentielle sur la méthodologie peut être consultée en page d'accueil du
logiciel. Un lexique est également accessible à partir de la page de résultat du logiciel.
Ce logiciel, développé par le CERIB est à usage exclusif des professionnels de l'Industrie du
Béton ressortissants du CERIB et est protégé par la loi 92-597.
Logiciel LEEOS - Notice d’utilisation
Décembre 2015
5
1.
Ouverture et enregistrement
ATTENTION : PRENEZ SOIN DE BIEN LIRE ET APPLIQUER CES CONSIGNES AFIN
D’EVITER TOUT DYSFONCTIONNEMENT DU LOGICIEL !
1.1.
Ouverture du logiciel – Activation des macros
Le logiciel LEEOS est un fichier Excel paramétré utilisant des macros Visual Basic.
Aussi, il est impératif que l’utilisation des macros de votre logiciel Excel soit autorisée.
1.1.1.
Sous Excel 2007 et supérieur
A l'ouverture de LEEOS, si votre logiciel Excel affiche une barre jaune entre le ruban de
commande et la feuille de calcul comme le montre l’image ci-dessous, vos macros sont
désactivées.
Pour activer les macros, cliquer sur le bouton « Activer le contenu ».
Vous pouvez maintenant utiliser LEEOS.
1.1.2.
Sous Excel 2003
A l'ouverture de LEEOS, si votre logiciel Excel affiche la fenêtre suivante, vos macros sont
désactivées.
Logiciel LEEOS - Notice d’utilisation
Décembre 2015
7
Pour activer les macros, il est alors nécessaire d’effectuer la manipulation suivante :
1. Allez dans l’onglet « Outils », sélectionnez « Macro » et cliquez sur « Sécurité »
2. Dans la nouvelle fenêtre, sélectionnez alors « Niveau de sécurité faible », puis OK.
3. Enregistrez, fermez puis ré-ouvrez le fichier.
Vous pouvez maintenant utiliser le logiciel LEEOS.
1.1.3.
Versions antérieures à Excel 2003
Le fonctionnement du logiciel n’est pas garanti pour des versions d’Excel antérieures à Excel
2003.
Logiciel LEEOS - Notice d’utilisation
Décembre 2015
8
1.2.
Enregistrement de vos projets
1.2.1.
Sous Excel 2007 et versions supérieures
Afin de ne pas provoquer de dysfonctionnement du logiciel et d’éviter toutes pertes des
données, il est important d’enregistrer vos projets sous un format "Classeur Excel 97-2003"
(extension *.xls).
Enregistrement sous Excel 2007
1.2.2.
Enregistrement sous Excel 2010
Sous Excel 2003
Afin de ne pas provoquer de dysfonctionnement du logiciel et de pertes des données, il est
important d’enregistrer vos projets sous un format "Classeur Microsoft Office Excel (*.xls)".
Enregistrement sous Excel 2003
Logiciel LEEOS - Notice d’utilisation
Décembre 2015
9
2.
Utilisation de LEEOS
2.1.
Structure de LEEOS
Le logiciel LEEOS comporte plusieurs modules :
 Le module "Description du projet" dans lequel l’utilisateur renseigne différents champs
propres au projet.
 Le module "Lexique" présente les définitions des indicateurs environnementaux utilisés
dans ce logiciel. Cette feuille est consultable depuis n’importe quel bouton "Lexique" de
l’outil.
 Le module "Caractéristiques des éléments en béton" permet la saisie par l'utilisateur des
paramètres de production et de livraison pour les différents types d'éléments de structure
en béton.
 Le module "Indicateurs d'impacts environnementaux" présente les indicateurs d'impacts
environnementaux définis par la norme NF EN 15804+A1 et son complément national
(XP P 01-064/CN) pour chaque élément renseigné par l’utilisateur. Les résultats sont
présentés selon plusieurs niveaux d’agrégation : référence de produit, famille de produits,
famille d’éléments et résultat total. Ces résultats sont calculés pour l'étape de production
(sommes des modules A1 à A3 définis par la norme NF EN 15804+A1) et l'étape de
transport (correspondant à la livraison du produit : module A4 de cette norme).
Logiciel LEEOS - Notice d’utilisation
Décembre 2015
11
2.2.
Réalisation d’un projet
2.2.1.
Description du projet
La fenêtre de description du projet permet de consigner l'information essentielle sur le calcul
réalisé afin d'assurer sa traçabilité. Ces informations sont imprimées avec les résultats lors
d'une demande d'impression. Il est possible de revenir sur cet espace de description à tout
moment pour compléter ou modifier l'information.
Une fois les champs complétés, cliquer sur le bouton "Commencer la saisie d’un projet" pour
accéder au module de saisie.
Logiciel LEEOS - Notice d’utilisation
Décembre 2015
12
2.2.2.
Caractéristiques des éléments en béton
Vous arrivez alors sur le module "Caractéristiques des éléments en béton".
Ce module se présente sous la forme d’un tableau dans lequel on trouve :
1.
Horizontalement, les familles d’éléments (dans l’ordre : les éléments linéaires de
structure, les poteaux, les éléments de mur et les éléments de plancher), qui se
déclinent alors en familles de produits (par exemple, pour les poteaux : les poteaux
rectangulaires et les poteaux cylindriques), qui se déclinent enfin en références
produits.
2.
Verticalement, les différents paramètres à renseigner pour permettre le calcul de
l’impact environnemental. Ces paramètres couvrent à la fois la production en usine et la
livraison sur chantier.
1. Familles d’éléments, familles de produits,
références produits
2. Paramètres à saisir
Pour ajouter une référence de produit, il vous suffit de cliquer sur le bouton "Ajouter une
référence de …". Il vous est par la suite possible de changer le nom des références (notées
par défaut PR N°X pour les poutres rectangulaires par exemple).
Logiciel LEEOS - Notice d’utilisation
Décembre 2015
13
Pour supprimer une référence, cliquer sur le bouton "Supprimer une référence de …".
Apparait alors une fenêtre dans laquelle vous devez saisir le numéro de la référence que
vous souhaitez effacer (par exemple saisir le chiffre 2 pour supprimer la référence PR 2).
ATTENTION : veillez à saisir le bon numéro, toute suppression étant irréversible !
Les données à saisir concernant la production sont les suivantes :
 la masse unitaire du produit en kg ;
 le type de produit en béton : béton armé ou béton précontraint ;
 s’il s’agit ou non d’un BAP ;
 la classe de résistance du béton parmi les choix suivants : C35/45, C40/50, C45/55,
C50/60, C55/67, C60/75 ;
 la classe d’exposition du béton parmi les choix suivants : XA1, XA2, XC1, XC2, XC3, XC4,
XF1, XF2, XS1, (ce paramètre n'a pas d'influence sur les résultats dans cette version de
LEEOS)1 ;la quantité d’armature en kg/m3 de béton ;
 le type d’étuvage parmi les choix suivants : Etuvage électrique, Etuvage Thermique, Mode
d’étuvage mixte, Auto-étuvage, Aucun étuvage (ce paramètre n'a pas d'influence sur les
résultats dans cette version de LEEOS)1 ;
 Nombre d’unité du produit à livrer.
Les données à saisir concernant le transport (livraison) sont les suivantes :
 la distance de transport entre le site de production et le chantier en km ;
 si le camion assurant la livraison effectue un retour à vide parmi les choix suivants : Oui,
Non, Moyenne nationale.
1
Les données de production collectées auprès des usines ne nous permettent pas d'intégrer ce paramètre de
façon satisfaisante. La fonctionnalité est néanmoins prévue pour une version ultérieure de LEEOS.
Logiciel LEEOS - Notice d’utilisation
Décembre 2015
14
La saisie des données s’effectue sous deux formes :
1. Au moyen de cellules à remplir : il est alors nécessaire de
rentrer une valeur numérique. Il s'agit des cellules délimitées
par deux traits horizontaux (bleus, rouges, verts ou oranges) sur
fond blanc.
2. Au moyen de cellule à choix multiples : il suffit alors de
sélectionner une valeur proposée dans la liste déroulante. Il
s'agit des cellules délimitées par deux traits horizontaux sur
fond coloré (bleu, rouge, vert ou orange).
Les cellules délimitées par deux traits horizontaux sur fond gris
présentent de façon informative les valeurs par défaut qui ne
peuvent être modifiées par l'utilisateur.
Une fois toutes références créées et l’ensemble des paramètres renseignés, cliquez sur le
bouton "Afficher les résultats" en haut à gauche pour accéder aux résultats. Il est possible
ensuite de revenir à la page de saisie pour ajouter des références de produits au besoin.
2.2.3.
Indicateurs d’impacts environnementaux
Les indicateurs d’impacts environnementaux présentés sont ceux retenus par la norme
NF EN 15804+A1 et son complément national XP P 01-064/CN. Quatre indicateurs
additionnels à la norme 15804 sont calculés et sont repérés par des couleurs plus claires :
Energie primaire totale : qui correspond à la somme des deux indicateurs "Energie
renouvelable totale" et "Energie non renouvelable totale"
 Pollution de l'air et pollution de l'eau : exigés par le complément national XP P 01-064/CN
à la NF EN 15804+A1 ;
 Déchets inertes éliminés : information complémentaire sur la part de déchets inertes
incluse dans l'indicateur de "déchets non dangereux éliminés.
Logiciel LEEOS - Notice d’utilisation
Décembre 2015
15
3.
Formulations de béton proposées
3.1.
Eléments linéaires horizontaux et verticaux
Pour les éléments linéaires horizontaux et verticaux, différentes formulations de béton sont proposées selon :
 qu’il s’agisse ou non d’un béton auto-plaçant (BAP) ;
 la classe de résistance du béton.
Il s'agit de formulations types qui sont présentées à titre indicatif dans les tableaux suivants.
Formulations retenues pour la production d’un m3 de béton non BAP.
Classe de résistance
du béton
Masse volumique du
béton
(kg/m3)
Ciment CEM I
Superplastifiant
(40% d’extrait sec)
(kg/m3)
Eau Efficace
Rapport
(kg/m3)
Granulats secs
(5% d’humidité)
(kg/m3)
(l/m3)
Eau Efficace / Ciment
C25/30
2 300
330
1 847
2,03
198
0,60
C30/37
2 313
340
1 846
2,09
198
0,58
C35/45
2 325
350
1 845
2,15
197
0,56
C40/50
2 344
365
1 843
2,25
195
0,53
C45/55
2 356
375
1 842
2,31
193
0,52
C50/60
2 375
390
1 840
2,40
190
0,49
C55/67
2 388
400
1 839
2,46
188
0,47
C60/75
2 400
410
1 837
2,52
185
0,45
Logiciel LEEOS - Notice d’utilisation
Décembre 2015
17
Formulations retenues pour la production d’un m3 de béton BAP.
Classe de
résistance du
béton
Masse volumique
Ciment CEM I
Additions
calcaires
Liant
équivalent
Granulats secs
(5% d’humidité)
Superplastifiant
(40% d’extrait
sec)
Eau Efficace
Rapport
(kg/m3)
(kg/m3)
(kg/m3)
(kg/m3)
(kg/m3)
(kg/m3)
(l/m3)
Eau Efficace /
Liant
équivalent
C25/30
2 300
330
100
355,0
1 811
5,84
213
0,60
C30/37
2 313
340
106
366,6
1 808
6,02
213
0,58
C35/45
2 325
350
113
378,1
1 804
6,19
213
0,56
C40/50
2 344
365
122
395,4
1 799
6,46
212
0,54
C45/55
2 356
375
128
406,3
1 796
6,63
212
0,52
C50/60
2 375
390
138
422,5
1 792
6,90
208
0,49
C55/67
2 388
400
144
433,3
1 788
7,08
205
0,47
C60/75
2 400
410
150
444,2
1 785
7,25
201
0,45
En considérant :
 Une absorption en eau des granulats de 0,75 % ;
 Un coefficient k de 0,25 pour les additions calcaires ;
 Un rapport A/(A+C) maximal de 0,25 pour les additions calcaires.
3.2.
Autres produits
Pour les produits des autres familles (murs et planchers), les compositions de béton retenues sont celles issues des FDES collectives des produits
correspondants. Pour le panneau de mur (ne disposant pas de FDES collective), un béton de classe de résistance C40/50 a été retenu.
Logiciel LEEOS - Notice d’utilisation
Décembre 2015
18
4.
Autres informations
4.1.
Propriété intellectuelle
Le logiciels LEEOS - Logiciel d’Evaluation Environnementale d'Ossatures de Bâtiments en
Béton Préfabriquée est développé par le CERIB est à usage exclusif des professionnels de
l'Industrie du Béton ressortissants du CERIB et est protégé par la loi 92-597.
4.2.
Contact
CERIB, Centre d'Etudes et de Recherches de l'Industrie du Béton
Pôle Evaluations Environnementales
Tél : 02 37 18 48 00
Email : [email protected]
Logiciel LEEOS - Notice d’utilisation
Décembre 2015
19
369.P
ENVIRONNEMENT
Décembre 2015
LEEOS
Logiciel d’Évaluation
Environnementale de
l’Ossature de Bâtiments
en Béton Préfabriquée
ICE
T
ION
O
T
N
A
ILIS
T
U
D’
Études et Recherches
Environnement
369.P
Publication réservée aux ressortissants du CERIB
Centre d’Études et de Recherches de l’Industrie du Béton
1 rue des Longs Réages
CS 10010 - 28233 Épernon cedex
Tél. 02 37 18 48 00 - Fax 02 37 83 67 39 - [email protected]
www.cerib.com
