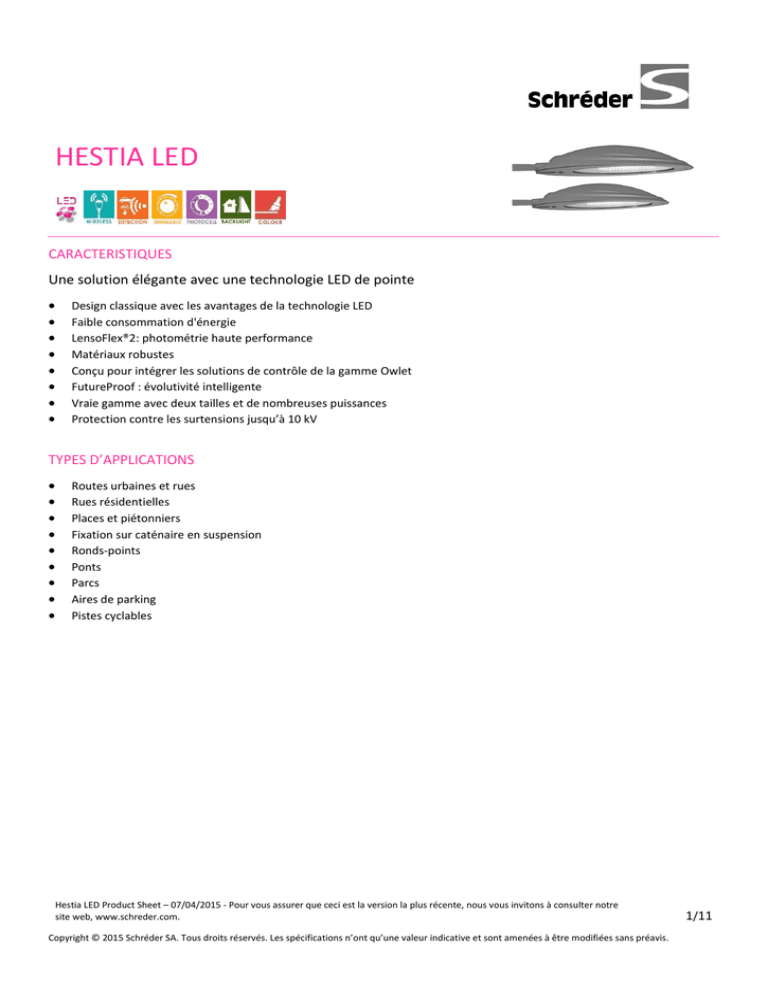

hestia led

HESTIA LED
CARACTERISTIQUES
Une solution élégante avec une technologie LED de pointe








Design classique avec les avantages de la technologie LED
Faible consommation d'énergie
LensoFlex®2: photométrie haute performance
Matériaux robustes
Conçu pour intégrer les solutions de contrôle de la gamme Owlet
FutureProof : évolutivité intelligente
Vraie gamme avec deux tailles et de nombreuses puissances
Protection contre les surtensions jusqu’à 10 kV
TYPES D’APPLICATIONS









Routes urbaines et rues
Rues résidentielles
Places et piétonniers
Fixation sur caténaire en suspension
Ronds-points
Ponts
Parcs
Aires de parking
Pistes cyclables
Hestia LED Product Sheet – 07/04/2015 - Pour vous assurer que ceci est la version la plus récente, nous vous invitons à consulter notre
site web, www.schreder.com.
Copyright © 2015 Schréder SA. Tous droits réservés. Les spécifications n’ont qu’une valeur indicative et sont amenées à être modifiées sans préavis.
1/11
DESSIN AVEC DIMENSIONS
DIMENSIONS ET CARACTERISTIQUES
Designer : E. de Portzam
Longueur (mm)
Largeur (mm)
Hauteur (mm)
Poids (kg)**
Etanchéité*
Résistances aux chocs*
Classe électrique*
Résistance aérodynamique (CxS)
HESTLD (HESTIA MINI LED)
780
266
163
7
IP 65
IK 08
Classe I EU, Classe II EU
0,067 m²
HESTLM (HESTIA MIDI LED)
924
324
170
9
0,075 m²
* Selon la norme IEC-EN60598 et IEC-EN62262
** Poids moyen. Le poids maximal correspond à +/- 10 % supplémentaire. Pour le poids exact selon la configuration, veuillez nous contacter.
RESUME
CONCEPT
Famille de 2 luminaires LED routiers: Mini & Midi
Hauteur d'installation recommandée : entre 4 et 8m
CORPS & FINITION
• Corps en aluminium moulé sous haute pression, poudrage polyester
• Couleur : gris AKZO 900 sablé
INSTALLATION
• Fixation latérale intégrée pour montage enveloppant sur console avec embout mâle de 34 mm de diamètre (longueur
85 mm) et 2 vis de verrouillage M8
• Mâts & consoles spécifiques disponibles en différentes configurations pour différentes hauteurs d'installation
• Accès direct sans outil au compartiment des auxiliaires électroniques en desserrant une vis d'un quart de tour
• Une charnière intégrée maintient le protecteur ouvert pour faciliter la maintenance sur site
Hestia LED Product Sheet – 07/04/2015 - Pour vous assurer que ceci est la version la plus récente, nous vous invitons à consulter notre
site web, www.schreder.com.
Copyright © 2015 Schréder SA. Tous droits réservés. Les spécifications n’ont qu’une valeur indicative et sont amenées à être modifiées sans préavis.
2/11
BLOC OPTIQUE
• Unité optique "FutureProof", remplaçable sur site, protégée contre la dégradation de la lentille par du verre trempé extraclair
• Circuit imprimé plat, basé sur le principe de superposition de lentilles acryliques
• Diverses distributions photométriques : de route étroite à autoroute, surface moyenne et large
• CRI > 70
• ULOR : 0%
Dépréciation du flux lumineux des LED
• Durée de vie et flux résiduel @ Tq=25° C @ 100.000 h : 350 mA & 500 mA : 90% ; 700 mA : 80%
ÉLECTRICITÉ
• Classe I ou Classe II
• Tension d'entrée : 230 V - 50 Hz
• Facteur de puissance > 90% à pleine charge
• Protection contre les surtensions 10 kV/10 kA
NORMES & CERTIFICATIONS
• CE
• ENEC
• LM79-80
• ROHS
• Toutes les mesures ont été effectuées dans un laboratoire accrédité ISO17025
OPTIONS
• Autres couleurs RAL ou AKZO
• Système de contrôle du flux arrière (Back Light)
• Télégestion OWLET
• Profil de gradation horaire personnalisé ; Compensation de la dépréciation du flux dans le temps (CLO - Constant Light
Output) ; Bi-Power
• Cellule photoélectrique
• Détection de présence
Hestia LED Product Sheet – 07/04/2015 - Pour vous assurer que ceci est la version la plus récente, nous vous invitons à consulter notre
site web, www.schreder.com.
Copyright © 2015 Schréder SA. Tous droits réservés. Les spécifications n’ont qu’une valeur indicative et sont amenées à être modifiées sans préavis.
3/11
CONCEPT
1. FutureProof : évolutivité intelligente
La technologie LED ne cessant d'évoluer, le moteur photométrique et les auxiliaires électriques peuvent être
remplacés en fin de vie pour tirer parti des développements technologiques futurs.
OPTIONS
1. 1. OWLET – Système de contrôle à distance sans fil
Les luminaires peuvent être préprogrammés, programmés sans fil ou programmés et commandés à distance. Chaque
point d'éclairage peut être allumé/éteint et son intensité peut être modulée à tout moment. L'état de
fonctionnement, la consommation et les pannes sont enregistrés dans une base de données, avec l'heure et
l'emplacement exacts. Grâce à OWLET, les gestionnaires du réseau d'éclairage sont en mesure de définir à tout
moment le bon niveau d'éclairage tout en réduisant les coûts de fonctionnement et en garantissant la pérennité du
réseau. Les contrôleurs de luminaires (LuCo) sans fil se déclinent en plusieurs variantes, toutes compatibles entre
elles.
1. Affichage de l'état de tous les points d'éclairage par zone, rue, etc.
2. Définition automatique/manuelle des profils de gradation
3. Rapports automatiques/manuels (fonctionnement et consommation)
4. Plans d'alerte (pannes, dysfonctionnements, consommation… via SMS,
téléphone, e-mail)
5. Connexion à des systèmes tiers
6. Échange de données avec d'autres serveurs
7. Gestion des données
Contrôleurs de luminaires disponibles :
LuCo-PD : contrôleur de luminaires individuels sans fil avec cellule photoélectrique intégrée montée au sommet du
luminaire. Connexion aux auxiliaires électriques via câble.
LuCo-NXP : contrôleur de luminaires individuels sans fil intégré au luminaire avec antenne en aileron de requin au
sommet.
Ces deux types de contrôleurs de luminaires peuvent commander les luminaires individuellement ou par groupe. Ils
forment un réseau maillé bidirectionnel entre eux jusqu'au contrôleur de segment (un SeCo pour 100/150 points
d'éclairage).
Le déploiement de ces deux contrôleurs LuCo se fait manuellement dans l'interface graphique en ligne ou à l'aide
d'un dispositif portable sans fil permettant une géolocalisation automatique dans l'interface utilisateur OWLET
NightShift.
Hestia LED Product Sheet – 07/04/2015 - Pour vous assurer que ceci est la version la plus récente, nous vous invitons à consulter notre
site web, www.schreder.com.
Copyright © 2015 Schréder SA. Tous droits réservés. Les spécifications n’ont qu’une valeur indicative et sont amenées à être modifiées sans préavis.
4/11
*Référence contrôleur de segment et antenne + câble :
Équipement
Contrôleur de segment
Câble de contrôleur de segment
+ Antenne GSM/UMTS + Zigbee
2,4 GHz
Outil de déploiement
Réf. commande
00-05-921
00-05-922
00-05-924
00-05-927
00-05-925
00-05-923
00-05-926
C777260
Description
Contrôle de segment
Câble 1 m
Câble 2 m
Câble 3 m
Câble 5 m
Câble 7 m
Câble 10 m
Kit portable sans fil TMGT
2. Détection de mouvement et/ou présence
La détection de mouvement est compatible avec tout type de système de contrôle ou
de gradation horaire. Elle optimise l'installation en rehaussant simplement le niveau
d'éclairage au passage d'un véhicule ou d'un piéton.
2.1 Luminaire autonome
Cette solution doit être intégrée dans chaque luminaire si l'installation est équipée d'un
programme de gradation horaire classique sans connexion distante sans fil.
2.2 Réseau autonome de luminaires
Il est possible de contrôler un réseau autonome ou des groupes de luminaires avec des détecteurs de mouvement
et/ou présence. Le système de détection peut être placé à plusieurs endroits. Pour répondre au besoin de lumière
d’une personne en approche, le capteur peut être placé sur un ou plusieurs luminaires, ou à un emplacement distant
pour obtenir un scénario de détection optimal. Dans ce cas, en plus d’une série de capteurs, le LuCo-ADP sert alors
de nœud de communication pour tous les luminaires du réseau. Chaque capteur peut être associé à un ou plusieurs
luminaires, et inversement.
LuCo-ADP : contrôleur de luminaires individuels sans fil pour gérer un groupe de luminaires. Le LuCo est intégré au
luminaire avec une antenne au sommet. Les luminaires communiquent entre eux via un réseau maillé bidirectionnel.
Un contrôleur maître ou de segment est seulement nécessaire le temps de configurer le système.
2.3 Télégestion (réseaux interopérables)
Pour les installations reliées à un système de télégestion, les capteurs de mouvement et de présence peuvent être
placés sur un seul, plusieurs ou tous les luminaires, ou à un emplacement distant pour détecter l'arrivée de personnes
de façon optimale. Le LuCo-NXP et le LuCo-PD servent alors de nœud de communication. Cette option combine la
fonctionnalité du réseau autonome et la télégestion.
2.4 Fonctionnalités de détection de présence
Les fonctionnalités de détection dépendent de la hauteur de l'installation et du type de capteur.
Hestia LED Product Sheet – 07/04/2015 - Pour vous assurer que ceci est la version la plus récente, nous vous invitons à consulter notre
site web, www.schreder.com.
Copyright © 2015 Schréder SA. Tous droits réservés. Les spécifications n’ont qu’une valeur indicative et sont amenées à être modifiées sans préavis.
5/11
Les paramètres du luminaire vont déterminer les éléments suivants :
- Temporisation : durée d'activation du luminaire lorsqu'une présence est détectée.
- Veille : lorsque le capteur est en veille ou en mode détection.
- Périmètre de détection : l'inclinaison du luminaire a un impact sur le périmètre de détection.
Les capteurs intégrés dans des luminaires circulaires doivent être synchronisés et orientés en fonction de la
photométrie et de la trajectoire de déplacement. Notre équipe sera heureuse de vous aider dans cette analyse.
Unité autonome à intégrer à un réseau de contrôle OWLET sans fil, en mode autonome ou interopérable
(télégestion), et équipée avec ou sans capteur PIR :
Moov-Box
Équipement
Réf. commande
P6010000001beu
Moov-Box
P6010000002beu
Moov-Box
P6010000003beu
Moov-Box
P6010000004beu
Description
P6010|MOOVBOX|SANS CAPTEUR|
LuCo-ADP
P6010|MOOVBOX|AVEC
CAPTEUR|LuCo-ADP
P6010|MOOVBOX|AVEC
CAPTEUR|LuCo-NXP
P6010|MOOVBOX|SANS
CAPTEUR|LuCo-NXP
3. Gradation horaire sans télégestion
Profil de gradation personnalisé; compensation de la
dépréciation du flux dans le temps (CLO); fonctionnalité Bi-Power
et Dali disponibles.
3.1 Gradation horaire personnalisée
Cette option permet de définir jusqu'à 5 niveaux de profil de
gradation pour adapter l'éclairage aux besoins réels durant la
nuit. Le profil de gradation peut être configuré de deux façons.
La méthode standard consiste à déterminer les profils de
gradation sur la base d'un scénario de milieu de nuit ; le profil est
complètement opérationnel au bout de trois nuits complètes. Dans la seconde méthode (sur demande), on considère
que la tombée de la nuit coïncide avec le moment où l'éclairage est allumé. Les profils de gradation sont directement
opérationnels.
Hestia LED Product Sheet – 07/04/2015 - Pour vous assurer que ceci est la version la plus récente, nous vous invitons à consulter notre
site web, www.schreder.com.
Copyright © 2015 Schréder SA. Tous droits réservés. Les spécifications n’ont qu’une valeur indicative et sont amenées à être modifiées sans préavis.
6/11
3.2 Compensation de la dépréciation du flux dans le temps (CLO)
Ce système compense la dépréciation du flux lumineux et évite
donc d’avoir recours à un éclairage excessif en début de vie de
l'installation pour anticiper ce phénomène de dépréciation. Le
CLO permet de minimiser la consommation d’énergie durant
toute la durée de vie du luminaire.
3.3 Fonctionnalité Bi-Power
Consommation d'éclairage standard
Consommation d'éclairage LED avec CLO
Économie d'énergie
Dans différents pays, un câble supplémentaire (appelé câble de
contrôle ou ligne de commutation) est distribué sur tout le réseau
d'éclairage de la rue.
Dans la plupart des cas, au moment où l'éclairage est allumé sur la voie publique, la ligne et le câble de contrôle sont
mises sous tension à 230 V. La ligne de commutation est déconnectée du réseau à un moment donné de la nuit.
L’alimentation bi-power détecte ce signal comme un ordre de ramener le courant de sortie à une valeur inférieure
prédéfinie. Dans la plupart des cas, cette valeur est égale à 50 %.
4. Cellule photoélectrique
La cellule photoélectrique active le luminaire dès que la luminosité atteint un niveau donné. Elle est compatible avec
les alimentations classiques et programmables. Si vous avez besoin d'une cellule photoélectrique particulière pour
vous conformer à des réglementations régionales, consultez notre gamme de cellules photoélectriques.
5. Photométrie avancée
5.1 Contrôle du flux arrière
Le contrôle du flux arrière minimise la déperdition lumineuse à l'arrière du luminaire et évite la lumière intrusive
dans les habitations adjacentes.
6. Autres couleurs disponibles
Toute autre couleur RAL ou AKZO sur demande.
Hestia LED Product Sheet – 07/04/2015 - Pour vous assurer que ceci est la version la plus récente, nous vous invitons à consulter notre
site web, www.schreder.com.
Copyright © 2015 Schréder SA. Tous droits réservés. Les spécifications n’ont qu’une valeur indicative et sont amenées à être modifiées sans préavis.
7/11
DONNEES SUR LUMEN ET PUISSANCE
Données types pour Blanc Neutre (NW) LED (4000 K, CRI min. 70) à Tq 25° C.
Modèle
Acronyme
Temp.
de
couleur
Code
pour
le flux
Puissance
du
luminaire
(W)
Efficacité
du
luminaire
(lm/W)
Courant
(mA)
001A0
002A1
002A2
003A3
003A4
003A5
005A6
005A7
Puissance
typique
du
luminaire
(lm)
1900
2600
2900
3300
3900
3900
5000
5200
HESTIA MINI LED
HESTIA MINI LED
HESTIA MINI LED
HESTIA MINI LED
HESTIA MINI LED
HESTIA MINI LED
HESTIA MINI LED
HESTIA MINI LED
HESTLD
HESTLD
HESTLD
HESTLD
HESTLD
HESTLD
HESTLD
HESTLD
NW
NW
NW
NW
NW
NW
NW
NW
HESTIA MIDI LED
HESTIA MIDI LED
HESTIA MIDI LED
HESTLM
HESTLM
HESTLM
NW
NW
NW
Nombre
de LED
350
500
350
700
500
350
700
500
Flux
typique
des
LED
(lm)
2400
3200
3600
4100
4800
4800
6100
6400
18
26
28
37
40
36
55
52
106
100
104
89
98
108
91
100
005A0
007A1
007A2
5900
7800
7900
53
75
70
111
104
113
350
500
350
7200
9400
9600
48
48
64
Puissance
du
luminaire
(W)
Efficacité
du
luminaire
(lm/W)
Courant
(mA)
Nombre
de LED
18
26
28
37
40
36
55
52
100
92
96
84
90
100
84
92
350
500
350
700
500
350
700
500
Flux
typique
des
LED
(lm)
2200
3000
3400
3800
4500
4500
5700
6000
16
16
24
16
24
32
24
32
Données types pour Blanc Chaud (WW) LED (3000 K, CRI min. 80) à Tq 25° C.
Modèle
HESTIA MINI LED
HESTIA MINI LED
HESTIA MINI LED
HESTIA MINI LED
HESTIA MINI LED
HESTIA MINI LED
HESTIA MINI LED
HESTIA MINI LED
Acronyme
Temp.
de
couleur
Code
pour
le flux
HESTLD
HESTLD
HESTLD
HESTLD
HESTLD
HESTLD
HESTLD
HESTLD
WW
WW
WW
WW
WW
WW
WW
WW
001A0
002A1
002A2
003A3
003A4
003A5
004A6
004A7
Puissance
typique
du
luminaire
(lm)
1800
2400
2700
3100
3600
3600
4600
4800
16
16
24
16
24
32
24
32
HESTIA MIDI LED
HESTLM
WW
005A0 5500
53
104
350
6700
48
HESTIA MIDI LED
HESTLM
WW
007A1 7200
75
96
500
8800
48
HESTIA MIDI LED
HESTLM
WW
007A2 7400
70
106
350
9000
64
Note: Le flux est une valeur indicative. Il peut varier en fonction de l'efficacité optique et des types de protecteurs. Une
tolérance de ± 7 % est d'application sur le flux des LED et de ± 5 % sur la puissance système du luminaire.
Le flux précis et la matrice correspondante pour chaque configuration sont disponibles sur www.schreder.com.
Hestia LED Product Sheet – 07/04/2015 - Pour vous assurer que ceci est la version la plus récente, nous vous invitons à consulter notre
site web, www.schreder.com.
Copyright © 2015 Schréder SA. Tous droits réservés. Les spécifications n’ont qu’une valeur indicative et sont amenées à être modifiées sans préavis.
8/11
PHOTOMETRIE
5068AS
Large
5096AS
Moyen
5098AS
Moyen
5102AS
Moyen
5102BL
Flux arrière
Moyen
Hestia LED Product Sheet – 07/04/2015 - Pour vous assurer que ceci est la version la plus récente, nous vous invitons à consulter notre
site web, www.schreder.com.
Copyright © 2015 Schréder SA. Tous droits réservés. Les spécifications n’ont qu’une valeur indicative et sont amenées à être modifiées sans préavis.
9/11
5103AS
Large
5112AS
Large
5117AS
Large
5118AS
Moyen
5119AS
Extra-Large
Hestia LED Product Sheet – 07/04/2015 - Pour vous assurer que ceci est la version la plus récente, nous vous invitons à consulter notre
site web, www.schreder.com.
Copyright © 2015 Schréder SA. Tous droits réservés. Les spécifications n’ont qu’une valeur indicative et sont amenées à être modifiées sans préavis.
10/11
5120AS
Asymétrique 40°
5121AS
Asymétrique 60°
5139AS
Large
Hestia LED Product Sheet – 07/04/2015 - Pour vous assurer que ceci est la version la plus récente, nous vous invitons à consulter notre
site web, www.schreder.com.
Copyright © 2015 Schréder SA. Tous droits réservés. Les spécifications n’ont qu’une valeur indicative et sont amenées à être modifiées sans préavis.
11/11
Comment créer un code de commande valide ?
1
Allez
2
Configurez
3
Choisissez
à la page (aux pages) des données de commande et composez votre solution en choisissant
un code par colonne pour définir l'ID PRODUIT, le PAYS (d'installation), le BLOC OPTIQUE,
les AUXILIARES, les CONTRÔLES, les FIXATIONS et la COULEUR. Vous pouvez choisir plusieurs Options.
votre solution en toute simplicité : la plupart des options proposées ne requièrent
aucune information complémentaire et sont brièvement expliquées sous le code
(consultez les notes de bas de page pour vérifier la compatibilité entre les choix opérés).
les codes Flux, Photométrie et Contrôles en vous référant aux
informations détaillées reprises dans la fiche produit.
En fonction de la température de couleur
choisie, consultez le tableau correspondant pour
trouver le code de flux pour le flux spécifique
demandé (*). Vérifiez l'ID produit pour vous
assurer que le flux lumineux dont vous avez
besoin est disponible pour la taille choisie.
Pour choisir la photométrie, référez-vous
aux codes à 4 signes à côté des courbes
et diagrammes (*). AS = asymétrique, SY =
symétrique et BL = contrôle Back Light.
(*)
Les flux précis et matrice correspondante pour
chaque configuration sont disponibles sur
www.schreder.com
Pour configurer la solution idéale combinant
les fonctionnalités dont vous avez besoin et les
contrôleurs disponibles, consultez la description
dans la fiche produit.
Exemples de codes de commande valides
seulement
avec des
choix
standard
avec options
spécifiques
PRODXX - 00 - NW008AH - 5118BL - GL01 - V02D03S3 - C000 - C201 - U4 - A1 - A6 - 0L
Universel
(2 signes)
Type de
photométrie
Tension et classe
élec. + Gradation
+ Protection élec.
Température (6 signes)
ID
Type de
(8 signes)
de couleur +
produit
protecteur
code
de
flux
Tension
et classe
(6 signes) Code pays
(4 signes)
élec. + Profil
(7 signes)
Photométrie
ISO 3166
de gradation
personnalisé +
(2 signes)
spécifique
Protection élec.
(8 signes)
Type
câble
alim.
Contrôleur
+ Cellule
photo. +
Capteur
Câble
aliment.
spécifique
Contr., cellule
photoélec.
et capteur
spécifiques
(4 signes)
(4 signes)
(4 signes)
(4 signes)
Options
Fixation
(2 signes)
Couleur
(2 signes
(2 signes)
chacune)
Options spécifiques (photométrie,
variation, câbles, contrôle et cellule Couleur RAL
photoélec.) pour lesquelles vous spécifique
recevrez un code spécifique
(8 signes)
(4 signes chacune)
PRODXX - AT - NW008AH - CUSTOM - GL04 - V02D04S3 - CJZZ - ZZZZ - U4 - PXXX - DXXX - CXXX - SXXX - TXXX - RAL3005M
ORDERING DATA
HESTIA LED
ID
ID PRODUIT
BLOC OPTIQUE
AUXILIAIRES ELECTRIQUES
PAYS
PAYS TEMP. DE CODE TYPE DE PROTECTEUR TENSION ET DIMMING
D'INSTALLATIO COULEUR FLUX PHOTOM
CLASSE N [1]
[2]
ETRIE [3]
ELECTRIQUE
HESTLM
00
Universal Standard
HESTLD
NW
Blanc Neutre
WW
Blanc Chaud
5068AS
PUISSANCE TYPE DE DU CABLE CABLE
CONTROLEUR
CELLULE CAPTEUR
PHOTOELECTRIQU
E
S3
10kV ‐ pas de fusible
C0
00
Pas de câble Pas de câble
C0
Pas de contrôleur
0
Pas de cellule photoélectrique
GL01
V02
Verre plan clair 230V CLI
D00
Pas de gradation
GL03
Verre incurvé
D01
0 ‐ 10V
CH
3C
Câble de 4m 3G1.5²
de longueur
C1
LuCo‐NXP
Z
1
CELLULE PIR détection PHOTOELECTRIQUE de présence
D02
DALI
CJ
3E
Câble de 6m 3G2.5²
de longueur
C2
LuCo‐ADP
Z
CAPTEUR PERSONNALIS
D03
Bi‐Power 50% (ligne de commutation désactivée)
CL
4C
Câble de 8m 4X1.5²
de longueur
ZZ
CONTROLEUR PERSONNALISE
D04
Profil de gradation personnalisé
CN
Câble de 10m de D05
Pas de gradation + CLO
CO
Câble de 12m de 5096AS
5098AS
V03
230V CLII
5102AS
5103AS
5112AS
5117AS
5118AS
…
CONTRÔLE [4]
PROTECTION ELECT.
5119AS
5120AS
5121AS
5102BL
5103BL
5112BL
5117BL
L2
Lateral entry Enclosing
N0
Pas d'autres
0N
AKZO 900 GS
A6
Bord de mer
0D
RAL 6009 B
AA
0E
Etiquette spéciale RAL 7016 B
4D
4G1.5²
DXXX
Profil de gradation 0G
RAL 7040 B
4E
4X2.5²
CXXX
Câbles personnalisés
0I
RAL 9005 B
D06
0 ‐ 10V + CLO
4F
4G2.5²
SXXX
Position du système de 0J
RAL 9006 B
D07
DALI + CLO
5A
5G1.5²
TXXX
Cellule photoélectrique
0L
AKZO 150 GS
D08
Bi‐Power 50% (ligne de commutation désactivée) ZZ
CABLE PERSONNALIS
LXXX
Etiquette personnalisée
0M
AKZO 200 BS
5140AS
5141AS
COULEUR
COULEUR
0F
RAL 7035 B
5138AS
5139AS
OPTIONS
OPTIONS [5]
PXXX
Photométrie personnalisée
5136AS
5137AS
0
Pas de capteur
FIXATIONS
FIXATIONS
D09
Profil de gradation personnalisé + CLO
FXXX
0O
Couleur de RAL 7038 B
finition, vernis,….
D10
AMPDIM
OXXX
Others 0R
RAL 9022 T
5118BL
5119BL
D11
AMPDIM + CLO
0S
RAL 7001 T
D14
Bi‐Power 50% (ligne de commutation activée)
0U
RAL 9005 M
D15
Télégestion
RALxxxx M
Autre couleur RAL mate
5120BL
5121BL
5136BL
5137BL
5138BL
Hestia LED Product Sheet FRC ‐ 21/05/2015 ‐ Consultez www.schreder.com pour télécharger la version la plus récente de ce document.
Copyright © 2015 Schréder SA. Informations données à titre indicatif et modifiables sans préavis.
ORDERING DATA
ID
ID PRODUIT
HESTIA LED
BLOC OPTIQUE
AUXILIAIRES ELECTRIQUES
PAYS
PAYS TEMP. DE CODE TYPE DE PROTECTEUR TENSION ET DIMMING
D'INSTALLATIO COULEUR FLUX PHOTOM
CLASSE N [1]
[2]
ETRIE [3]
ELECTRIQUE
5139BL
CONTRÔLE [4]
PROTECTION ELECT.
PUISSANCE TYPE DE DU CABLE CABLE
CONTROLEUR
CELLULE CAPTEUR
PHOTOELECTRIQU
E
FIXATIONS
FIXATIONS
OPTIONS
OPTIONS [5]
COULEUR
COULEUR
5140BL
RALxxxx B
Autre couleur RAL brillante
5141BL
PERSONN
ALISÉ*
RALxxxx T
Autre couleur RAL texturée
ZZ
Autre peinture spécifique
Hestia LED Product Sheet FRC ‐ 21/05/2015 ‐ Consultez www.schreder.com pour télécharger la version la plus récente de ce document.
Copyright © 2015 Schréder SA. Informations données à titre indicatif et modifiables sans préavis.
ORDERING DATA
ID
ID PRODUIT
HESTIA LED
BLOC OPTIQUE
AUXILIAIRES ELECTRIQUES
PAYS
PAYS TEMP. DE CODE TYPE DE PROTECTEUR TENSION ET DIMMING
D'INSTALLATIO COULEUR FLUX PHOTOM
CLASSE N [1]
[2]
ETRIE [3]
ELECTRIQUE
Votre Commande
HESTL _
_ _
_ _
_ _ _ _ _ _ _ _ _ _ GL01
V_ _
Exemple:
HESTLD‐AT‐NW007A1‐5137AS‐GL01‐V02D04S3‐CM3C‐C000‐L3‐N0‐0N
D _ _
CONTRÔLE [4]
PROTECTION ELECT.
PUISSANCE TYPE DE DU CABLE CABLE
CONTROLEUR
CELLULE CAPTEUR
PHOTOELECTRIQU
E
S _
C _ C _ _
_ _ _
FIXATIONS
FIXATIONS
OPTIONS
OPTIONS [5]
COULEUR
COULEUR
L2
_ _ _ _
Notes: +++ CL II avec protection contre les surtensions 10kV : en mode différentiel uniquement +++ LuCo‐NXP et LuCo‐ADP disponibles uniquement avec D15 télégestion +++ LuCo‐NX & AD uniquement en HESTLD +++ HESTLM : uniquement avec protecteur incurvé +++ HESTLD : uniquement avec protecteur plan
[1] Veuillez indiquer le pays d'installation pour que les paramètres spécifiques au pays soient pris en compte. Schréder vous fournira le code à utiliser (00 (standard universel) ou le code ISO du pays).
[2] Veuillez consulter le tableau reprenant les données sur lumen et puissance. [3] Veuillez consulter le tableau de la photométrie.
[4] Les luminaires Schréder sont compatibles avec la plupart des équipements de contrôle disponibles sur le marché. Veuillez contacter Schréder pour de plus amples informations.
[5] De multiples concaténations de SELECTIONS ET VARIANTES sont possibles. Par ex.: ‐A2‐AA‐P0Z0‐D0W0‐C0Y0‐S0M0‐L0H0.
* Veuillez contacter Schréder pour préciser vos besoins. Une demande personnalisée doit toujours être validée par Schréder et peut avoir un impact sur le délai de livraison.
Hestia LED Product Sheet FRC ‐ 21/05/2015 ‐ Consultez www.schreder.com pour télécharger la version la plus récente de ce document.
Copyright © 2015 Schréder SA. Informations données à titre indicatif et modifiables sans préavis.
