Chaudière à condensation fioul COB / COB

La compétence dans l’économie d’énergie

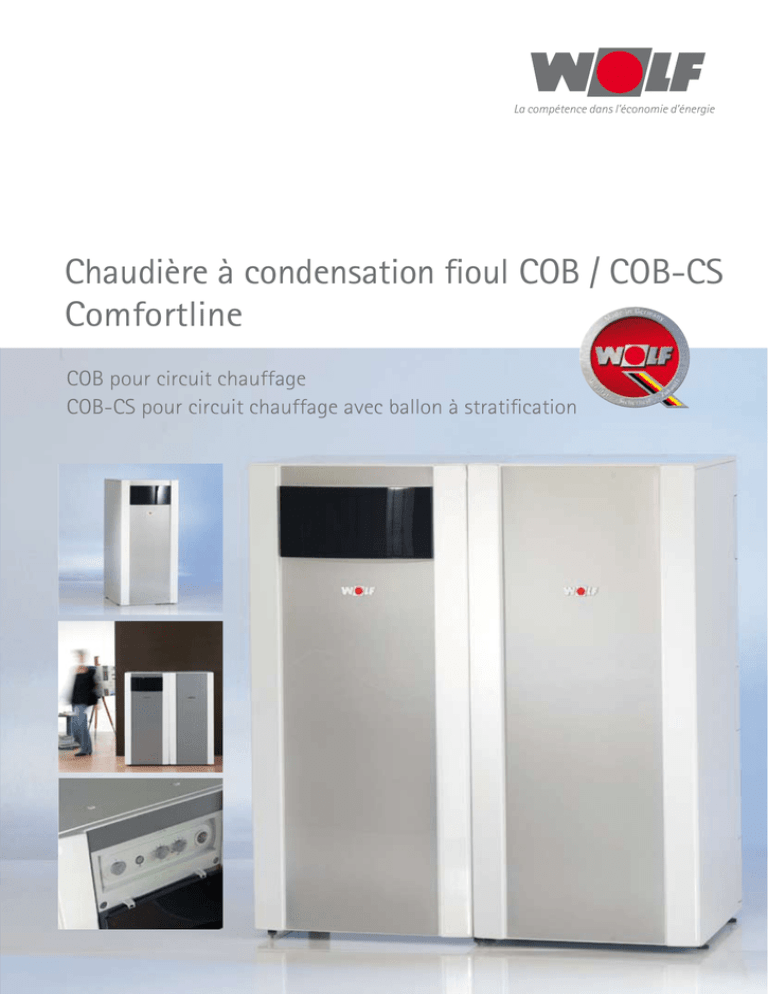

Chaudière à condensation fioul COB / COB-CS
Comfortline
COB pour circuit chauffage
COB-CS pour circuit chauffage avec ballon à stratification
Chaudière à condensation fioul COB
Selon norme DIN EN 303 / DIN EN 304 / DIN EN
15034 / DIN EN 15035 et Directive EG 92/42/EWG
(directive rendement) et 73/23/EWG (directive basse
tension) et 2004/108/EG (Directive EMV) équipée d’un
allumage électronique et d’un système de surveillance
d’extraction gaz électronique, pour chauffage basse
température et préparation eau chaude sanitaire avec
température de chargement jusqu’à 85°C et pression
de service autorisée de 3 bars selon norme EN 12828.
Chaudière à condensation fioul COB
Pour circuit chauffage, combinaison possible avec ballon vertical par ex. SEM-1
Chaudière à condensation fioul COB-CS
Pour circuit chauffage avec ballon à stratification en acier émaillé
Les avantages de la chaudière à condensation fioul Wolf :
•Très faibles émissions polluantes, combustion efficace avec condensation complète des gaz
de fumée, rendement jusqu’à 105%
•Consommation électrique très faible
•Adaptée au fioul normal EL et au fioul à faible teneur en soufre
•Brûleur flamme bleue 2 allures, puissance 13/20 kW pour un fonctionnement en cheminée
ou ventouse
•Echangeur de chaleur haute puissance, revêtement robuste aluminium/silicium, durée de vie
élevée, peu d’entretien, pas de quantité d’eau minimale dans le circuit nécessaire
•Entièrement montée et habillée, conditionnée sur palette, poids 92 kg, facilitant transport
et installation
•Installation directement contre le mur, peu encombrante, accès aisé depuis l’avant à tous
les éléments, utilisation et entretien simples.
Brûleur
Pompe de charge ballon
Pompe de charge stratification
Circulation
Alimentation
eau froide
Soutirage E.C.S
Pompe à condensats
Neutralisation
Ballon à stratification
Les avantages de la chaudière à condensation COB-CS :
•Préparation eau chaude confortable, capacité ballon de 160 litres, équivalent à
un ballon de 240 litres.
•Système breveté « Turbo d’eau chaude » avec un nouveau système de conduite et de
répartition de l’eau chaude et de l’eau froide dans le ballon à stratification garantissant
une performance optimale et silencieuse.
•Eau chaude permanente, même après un remplissage de baignoire
•Coût de fonctionnement réduit grâce à une préparation eau chaude efficace et une
technique d’isolation Innovante.
•Utilisation de la condensation lors du chargement ballon pour une haute efficacité en
énergie
•Construction compacte de la chaudière et du ballon à stratification, entièrement
pré-câblée et pré-équipée des raccords hydrauliques minimisant les coûts de montage
et d’installation
Données techniques
COB-20
COB-20/CS
Chaudière fioul à condensation
COB-20
COB-20/CS
Puissance nominale à 80/60°C allure 1/2
kW
13,1 / 19,0
13,1 / 19,0
Puissance nominale à 50/30°C allure 1/2
kW
13,9 / 20,0
13,9 / 20,0
Charge thermique nominale
kW
13,5 / 19,6
13,5 / 19,6
Débit fioul allure 1/2
kg/h
1,15 / 1,66
1,15 / 1,66
Capacité ballon CS
Ltr
-
160 (240)
Débit permanent
Ltr/h
-
490
Rendement ballon
NL60
-
4,5
Dépense d’énergie en mode attente
kWh/24h
-
1,47
Raccordement des condensats
1“
1“
Raccordement flexible fioul
G
3/8“
3/8“
Raccord d’eau froide G
-
3/4“
Raccord eau chaude sanitaire
G
-
3/4“
Raccordement circulation G
-
3/4“
Poids chaudière
kg
92
92
Poids ballon
kg
-
76
Diamètre évacuation des fumées
mm
80/125
80/125
Système évacuation des fumées
Typ
B23, B33, C33(x), C43(x)
B23, B33, C33(x), C43(x)
C53(x), C63(x), C83(x)
C53(x), C63(x), C83(x)
Gicleur
Danfoss 0,40 / 80° S LE
Danfoss 0,40 / 80° S LE
Pression pompe allure 1/2
bar
8,5 ± 1 / 16,8 ± 2,5
8,5 ± 1 / 16,8 ± 2,5
Pression maximale conduite fioul
bar
-0,3
-0,3
Température départ réglage usine
°C
80
80
Température de départ max
°C
85
85
Perte de charge sur eau de chauffage pour rT=20K/10K mbar
6 / 21
6 / 21
Pression max. chaudière
bar
3
3
Capacité échangeur de chaleur
Ltr.
8
8
Rendement normatif à 40/30°C
%
105,4
105,4
Rendement normatif pour 75/60°C
%
101,3
101,3
Rendement normatif pour 80/60°C
%
97,1
97,1
Rendement à 30% de charge
%
102
102
Perte relative de la chaleur disponible
%
0,75
0,75
Débit massique des fumées allure 2
g/s
9,06
9,06
Température des fumées 50/30 – 80/60°C allure 2 °C
49 - 69
49 - 69
Pression de refoulement disponible au ventilateur allure 2 Pa
65
65
Débit massique des fumées allure 1
g/s
6,28
6,28
Température des fumées 50/30 – 80/60°C allure 1 °C
40 - 61
40 - 61
Pression de refoulement disponible au ventilateur allure 1 Pa
45
45
Raccordement électrique
V/Hz230/50230/50
Protection thermique (fusible)
A
5
5
Puissance électrique absorbée allure 1/2
W
99/139
99/139
Type de protection
IP20
IP20
Débit d’eau de condensation pour 40/30°C
Ltr/h
1,6
1,6
Valeur pH des condensats
ca. 3
ca. 3
N° identification CE
CE-0085BS0326
CE-0085BS0326
Régulation
Marche/
Touche de
Arrêt remise à zéro
Sélecteur de temp.
d‘eau de chauff.
Thermomètre
Anneau Sélecteur de temp.
lumineux d‘eau chaude
Anneau lumineux
indicateur d‘état
Manomètre
Indication
Signification
Vert clignotant
Mode veille (chaudière en fonctionnement, brûleur éteint)
Vert continu
Demande de chaleur : Pompe fonctionne, brûleur éteint
Jaune clignotant
Mode ramonage
Jaune continu
Brûleur allumé, présence de flamme
Rouge clignotant
Panne
Sélecteur de température d‘eau chaude
Le réglage entre 1 et 9 correspond à une température du ballon entre 15 et 65°C. En
combinaison à un régulateur numérique de temp. pour des chaudières gaz murales, le
sélecteur au régulateur de temp. d‘eau chaude est sans effet et la sélection de la temp.
s‘effectue via la régulation de la chaudière gaz murale.
Sélecteur de température d‘eau de chauffage
La plage de réglage entre 2 et 8 correspond à une température d‘eau de chauffage entre
20 et 75°C. Combiné à un régulateur numérique de température pour des chaudières gaz
murales, le sélecteur au régulateur de temp. d‘eau chaude est sans effet et la sélection
de la temp. s‘effectue via la régulation de la chaudière gaz murale.
Mode hiver (réglage de 2 à 8)
La pompe de circulation fonctionne toujours en mode de chauffage.
Mode été
Sélecteur de temp. sur la position
Pompe de circulation éteinte (chauffage éteint),
production d‘eau chaude sanitaire, protection antigel, protection d‘arrêt de la pompe,
cela veut dire que tous les 24 h la pompe marche pour environ 30 secondes.
Mode ramonage
En tournant le sélecteur de temp. sur la position , l‘appareil chauffe selon la puissance
de chauffe maximale réglée. L‘anneau lumineux clignote en jaune pendant 15 minutes
ou lorsque la température maximale de départ est dépassée.
Thermomètre/Manomètre
La température effective de l‘eau de chauffage est affichée dans la plage supérieure,
la pression de l‘eau de l‘installation de chauffage est affichée dans la plage inférieure.
Accessoires régulation
Tableau de base compris dans le programme de livraison des chaudières à condensation fioul
Module BM (avec sonde extérieure)
Régulation de la température en fonction
de la température extérieure
Module BM avec socle mural (accessoire)
Régulation de la température en
fonction de la température ambiante
Connexions 2 fils
• Programme horaire pour circuit chauffage et E.C.S.
• Ecran LCD éclairé
• Affichage à menu déroulant
• Commande par bouton poussoir rotatif
• 4 touches pour des fonctions utilisées fréquemment (chauffage, eau chaude sanitaire,
abaissement, info)
• Montage au choix sur la chaudière ou en commande à distance sur un socle mural
• Option pour module vanne MM
• Pour des circuits vannes multiples, un seul module nécessaire
• Extensible avec module vanne MM jusqu’à 7 circuits mélangés
Module vanne MM
• Module d’extension pour un circuit
mélangé
• Température de départ en fonction de
la température extérieure
• Configuration simple de la régulation
grâce à un choix prédéfini de variantes
• Module BM intégrable ou en commande à distance avec un socle mural
• Technique de raccordement Rast 5
• Sonde de température départ incluse
Module solaire SM1
• Module d’extension pour régulation d’un
circuit solaire
• Economie d’énergie importante grâce à
une charge de ballon intelligente, c’est-à-dire
blocage de la charge ballon après un
rendement solaire élevé suffisant
• Limite de température maximale du ballon
• Affichage des températures réelles et de
consigne sur le module BM1
• Compteur intégré (temps de fonctionnement)
• Possibilité de connexion pour un compteur de quantité de chaleur
• Technique de raccordement Rast 5
• Sondes capteur et ballon incluses avec doigts de gant
Module solaire SM2
• Mêmes fonctions que le SM1 et en
supplément régulation d’un deuxième
champ de capteur et d’un deuxième
ballon
• Configuration simple de la régulation
grâce à un choix prédéfini de variantes
Accessoires régulations
Horloge radio (DCF77 Signal) avec sonde extérieure
Pour une mise à l’heure automatique
Horloge radio (DCF77 Signal)
Pour une mise à l’heure automatique
Sonde extérieure radio
(uniquement en connexion
avec récepteur radio Art. Nr 27 44 209)
Récepteur radio pour sonde extérieure et commande à distance radio
Horloge radio incluse (DCF77 signal)
Commande à distance radio
(uniquement en connexion avec récepteur radio)
Une seule commande à distance radio possible
par circuit mélangeur.
Accessoires d’installation
Nous recommandons de choisir les éléments suivants dans la gamme d’accessoires
Wolf pour le raccordement au système de chauffage.
Kit de connexion COB mural
Comprenant :
2 pièces en croix avec chacun 1 raccordement
2 agrafes
1 flexible inox spiralé 1’’, longueur 1300 mm
1 flexible inox spiralé 1’’, longueur 800 mm
1 tube de graisse silicone
Kit de connexion COB mural avec CS
Comprenant :
2 pièces en croix avec chacun 2 raccordements
4 agrafes
3 flexibles inox spiralé 1’’, longueur 1300 mm
1 flexible inox spiralé 1’’, longueur 800 mm
1 tube de graisse silicone
1 réduction ¾’’
Kit de connexion COB mural pour ballon SEM-1-750 et SE-2-750
Comprenant :
2 pièces en croix avec chacun 2 raccordements
3 flexibles inox spiralé 1’’, longueur 1300 mm
1 flexible inox spiralé 1’’, longueur 800 mm
4 agrafes
1 pièce coudée avec purgeur d’air
1 tube de graisse silicone
6 joints plats 1’’
1 coude2 joints plats 1½’’ EPDM
1 pompe UPS 25-60
1 adaptateur G1½’’ IG en G1’’ AG
2 raccords mamelon G1’’ AG-G1’’
Kit accessoires CS pour eau froide
Comprenant :
1 vase d’expansion 8 litres
1 raccord connexion KW pour eau froide
2 raccords mamelon ¾’’
1 réduction ¾’’
Connexion 2 fils
Kit accessoires CS pompe de circulation
Comprenant :
1 pompe de circulation
1 flexible inox spiralé ¾’’
1 réduction ¾’’
Groupe raccordement
Comprenant :
1 pompe de circulation
2 thermomètres en départ et retour
2 robinets en départ et retour
- avec/sans mélangeur
- avec répartiteurs pour 2 ou 3 groupes de raccordement
Groupe sécurité 1’’
Autres accessoires :
Neutralisation, relève des condensats, set de fixation pour groupe raccordement
Voir tarif chauffage.
Variantes d’exécution conduite d’air / des fumées
Types de raccordement
Chaudière
Type1), 2)Fonctionnement
Raccordement possible à
Cheminée Ventouse Cheminée de fumées Cheminée d’air
Conduite
insensible à l’humidité et de fumées
concentrique
COB-20
B23, B33, C53,
C33x, C43x,
Oui
Oui
C53x, C83x
B33, C53
C43x
C83x
C33x,
C53x
Conduite des fumées
insensible à l’humidité
B23, C53x
C83x
1)
Le symbole ‘’x’’ désigne tous les éléments de la conduite de fumées compris dans le circuit d’air et répondent aux critères exigeants d’étanchéité.
2)
Les articles B23, B33 permettent de prendre l’air ambiant (fonctionnement cheminée)
Les articles C permettent de prendre l’air extérieur par un système concentrique (fonctionnement ventouse)
Variantes chauffage – Préparation eau chaude
COB-CS – Chaudière fioul à condensation
avec ballon à stratification
1 Chargement ballon par le dessus avec
plaque de déviation et plaque de répartition
2 Soutirage eau chaude au niveau le plus
élevé
3 Conduite eau froide avec conduite et
répartition
4 Arrivée eau froide pour le chargement
ballon
5 Conduite de circulation
6 Anode de protection magnésium
7 Pompe de charge stratification
8 Echangeur de chaleur à plaques dans le
ballon
9 Pompe de charge ballon
10 Doigt de gant pour sonde de température
ballon
11 Vidange chaudière (de série)
12 Purgeur d’air automatique (de série)
13 Sonde sanitaire
14 Sonde de départ
15 Sonde de température des fumées
16 Limitateur de température sécurité
17 Surveillance flamme (cellule infra rouge)
Chaudière fioul à condensation
Ballon à stratification
Circulation
Eau froide
Eau chaude
COB avec ballon solaire SEM-1 et
1 champ de capteur
1
2
3
4
5
6
7
8
9
Champ de capteur
Pot de purge
Sonde capteur
Module solaire SM1
Groupe pompe solaire
Sonde ballon régulation solaire
Robinet de vidange et de remplissage
Ballon solaire SEM-1
Chaudière fioul à condensation COB avec
module BM
10 Sonde ballon régulation chaudière
Variantes chauffage – Préparation eau chaude
Préparation eau chaude solaire et circuit chauffage
avec ballon à stratification BSP
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Champ de capteur
Pot de purge
Sonde capteur
Module solaire SM1
Groupe pompe solaire
Sonde ballon régulation solaire
Ballon à stratification BSP
Module station d’eau sanitaire pour
préparation eau chaude
Groupe circuit chauffage, Groupe vanne
mélangeuse
Module vanne MM (configuration 4)
Chaudière fioul à condensation COB avec
module BM
Sonde bouteille de mélange
Sonde ballon
Module vanne MM
Préparation eau chaude solaire et circuit
chauffage avec ballon solaire SEM 1 et
ballon tampon SPU-2-W
1 Champ de capteur
2 Pot de purge
3 Sonde capteur
4 Module solaire SM2
5 Groupe pompe solaire
6 Groupe pompe solaire
7 Robinet de vidange et de remplissage
8 Ballon tampon SPU-2-W
9 Sonde ballon circuit solaire (ballon tampon)
10 Ballon eau chaude sanitaire
11 Sonde ballon E.C.S. régulation solaire
12 Module vanne MM (configuration 4)
13 Sonde ballon tampon PF
14 Sonde température retour RLF
15 Vanne 3 voies
16 Sonde ballon régulation chaudière
17 Chaudière fioul à condensation COB avec
module BM
18 Pompe de chargement ballon
19 Moteur vanne
20 Pompe de circuit vanne MKP
21 Sonde départ circuit vanne VF
10
Liste annexe
Réf.
Qté
Chaudière fioul à condensation COB / COB-CS Comfortline
Prix unitaire
Prix total
Selon norme DIN EN 303 / DIN EN 304 / DIN EN 15034 / DIN EN 15035 et Directive EG 92/42/
EWG (directive rendement) et 73/23/EWG (directive basse tension) et 2004/108/EG (Directive
EMV) équipée d’un allumage électronique et d’un système de surveillance d’extraction gaz
électronique, pour chauffage basse température et préparation eau chaude en circuit chauffage avec température de départ jusqu’à 85°C et pression de service autorisée de 3 bars selon
norme EN 12828.
Echangeur de chaleur haute puissance, revêtement robuste aluminium/silicium.
Chaudière fioul à condensation et ballon à stratification entièrement montés, habillage haute
qualité peint par poudrage, conditionnement sur palette.
Régulation
Régulation de base entièrement pré-câblée et intégrée à la chaudière ; adapté pour une combinaison avec une régulation de température en fonction de la température extérieure.
Accessoires de régulation
Module BM
Régulation en fonction de la température extérieure avec programmes horaires pour chauffage
et eau chaude, température eau chaude en fonction de la température extérieure, comprenant
une sonde de température extérieure extensible avec un module vanne MM (jusqu’à 7 circuits
mélangeur max.)
Module vanne MM
Module d’extension pour régulation d’un circuit vanne, température eau chaude et température
départ en fonction de la température extérieure, comprenant sonde départ.
Module solaire SM1
Module d’extension pour régulation d’un circuit solaire.
Régulation température différentielle pour un extracteur de chaleur comprenant un champ de
capteur et une sonde ballon avec doigt de gant.
Module solaire SM2
Module d’extension pour régulation d’une installation chauffage avec 2 ballons et 2 champs
de capteur maximum. Configuration simple de la régulation grâce à un choix de variantes
prédéfinies comprenant une sonde capteur et une sonde ballon avec doigt de gant.
Horloge radio avec sonde de température extérieure
Horloge radio
Sonde extérieure radio (uniquement en liaison avec un récepteur radio Nr Art. 27 44 209)
Récepteur radio pour sonde extérieure radio
Connexion à distance téléphonique 2 canaux avec commande vocale
Accessoires fumisterie
Conduite d’arrivée/de sortie des fumées concentriques
Système mural en façade
Kit de connexion système d’évacuation des fumées en cheminée
Accessoires
Kit de connexion COB mural
Kit de connexion COB-CS mural
Kit de connexion COB pour ballon jusqu’à SEM-1-750 et SE-2-750 mural
Kit accessoires CS pour eau froide
Kit accessoires CS pompe de circulation
Groupe de raccordement
Groupe de sécurité 1’’
Console murale pour groupe de raccordement
Pompe de relevé des condensats, entièrement pré-câblé, intégrable dans la chaudière
Boîte de neutralisation, intégrable dans la chaudière
11
Un seul fournisseur : des systèmes professionnels
pour le chauffage, le traitement d’air,
la ventilation et le solaire !
La compétence dans l’économie d’énergie
La gamme de produits Wolf offre la solution idéale pour les immeubles industriels, commerciaux ou
d’habitation aussi bien en neuf qu’en réhabilitation. La gamme de régulations évolutives et communes à
différents produits permet de répondre à toutes les demandes. Ainsi, les équipements sont faciles à utiliser,
fiables et permettent une grande efficacité énergétique. Les systèmes solaires et photovoltaïques peuvent
rapidement s’intégrer dans l’existant. Enfin, tous les équipements Wolf peuvent être installés et entretenus
rapidement.
01/08
12
Art.-Nr. 48 00 562
F
Wolf France SAS, Parc Galvani – 4 rue Galvani – 91349 Massy Cedex Tél : 01.60.13.64.70 Fax : 01.60.13.64.71 www. wolf-france.com
