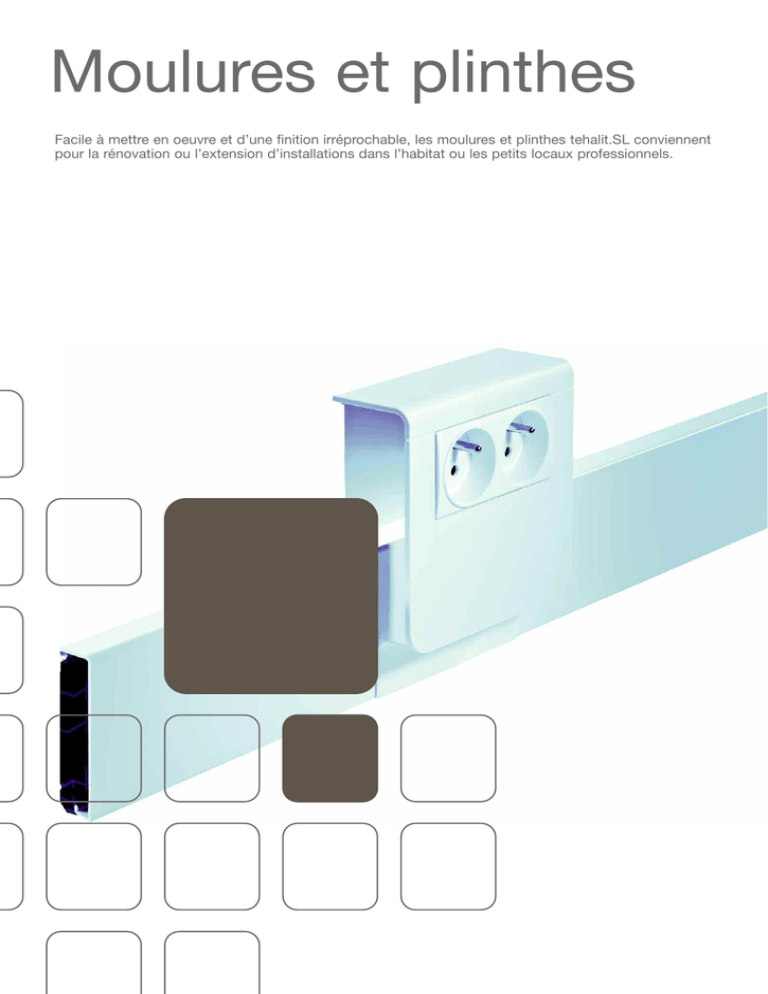

Moulures et plinthes
Facile à mettre en oeuvre et d’une finition irréprochable, les moulures et plinthes tehalit.SL conviennent
pour la rénovation ou l’extension d’installations dans l’habitat ou les petits locaux professionnels.
Moulures
et plinthes
NOUVEAU
moulures tehalit.atéha
10.02
plinthes tehalit.SL
10.08
moulures d'angle tehalit.EK
10.20
guide technique
10.24
10.01
Système de moulures tehalit.atéha
Qualité et confort de pose
Les moulures tehalit.atéha concilient esthétique, qualité et facilité de pose pour vos chantiers.
Les avantages pour vous :
Caractéristiques techniques :
• Des cloisons guide-clous souples facilitent
considérablement la fixation des profilés.
• Matériau : PVC rigide, IP 40 / IK 07.
• Couleurs : blanc Paloma RAL 9010 et marron RAL 8014.
• D’astucieuses agrafes intégrées dans les moulures
retiennent les fils au moment de poser les couvercles.
• Des pièces de forme variables (83 à 140°) qui s’adaptent
à tous les angles.
• Un nouveau matériau souple, facile à travailler.
• Des pièces de forme offrent un recouvrement des
couvercles de 10 mm, pour permettre des découpes
rapides et approximatives des couvercles.
10.02
• Les moulures sont compatibles avec le système de plinthes et
les moulures d’angle, grâce aux pièces de forme spécifiques.
focus
produit
Des cloisons guide-clous
souples
facilitent considérablement
la fixation des profilés.
D’astucieuses agrafes
intégrées retiennent les fils
au moment de la pose des
couvercles.
Un design très actuel
Des supports adaptés au design
de l’appareillage.
Une pièce multifonctionnelle
(té, dérivation, 3D, tour de porte)
permettant de s’adapter à toutes
les configurations tout en
respectant la norme.
Des pièces de forme
variables (83 à 140°)
83 à 140°
s’adaptent à tous les angles.
Des pièces de forme offrent un
recouvrement des couvercles de
10 mm, pour permettre des
découpes rapides et
approximatives des couvercles.
10.03
tehalit.atéha
Moulures, largeur 20 et 30 mm
Matériau : PVC rigide, indice de
protection : IP 40, IK 07 / couvercle “ouverture tournevis”.
Goulotte
complète
Angle extérieur
variable
Angle intérieur
variable
Angle plat
13
Longueur standard : 2,10 m;
autres longueurs sur demande,
max. 6 m.
Blanc Paloma
Marron
Emballage
ATA122009010
ATA122008014
84 m en 2,10 m
ATA122039010
ATA122038014
40 pièces
ATA122049010
ATA122048014
40 pièces
ATA122059010
ATA122058014
40 pièces
13
Livraison : socle et couvercle
+ 4 agrafes par longueur
(sauf 13 x 24 mm).
Blanc Paloma
Marron
Emballage
ATA122019010
ATA122018014
84 m en 2,10 m
ATA122039010
ATA122038014
40 pièces
ATA122049010
ATA122048014
40 pièces
ATA122059010
ATA122058014
40 pièces
Blanc Paloma
Marron
Emballage
ATA123009010
ATA123008014
60 m en 2,10 m
ATA123039010
ATA123038014
40 pièces
ATA123049010
ATA123048014
40 pièces
ATA123059010
ATA123058014
40 pièces
Blanc Paloma
Marron
Emballage
ATA123019010
ATA123018014
60 m en 2,10 m
ATA123039010
ATA123038014
40 pièces
ATA123049010
ATA123048014
40 pièces
ATA123059010
ATA123058014
40 pièces
Blanc Paloma
Marron
Emballage
ATA163009010
ATA163008014
50 m en 2,10 m
ATA163039010
ATA163038014
20 pièces
ATA163049010
ATA163048014
20 pièces
ATA163059010
ATA163058014
20 pièces
Blanc Paloma
Marron
Emballage
ATA163019010
ATA163018014
50 m en 2,10 m
ATA163039010
ATA163038014
20 pièces
ATA163049010
ATA163048014
20 pièces
ATA163059010
ATA163058014
20 pièces
Blanc Paloma
Emballage
ATA630009010
46 m en 2,10 m
Désignation
Emballage
Couleur
Réf.
Boîte de dérivation
75 x 75 x 32
10 pièces
Blanc Paloma
Marron
ATA707599010
ATA707598014
8 pièces
Blanc Paloma
Marron
ATA711599010
ATA711598014
24
24
13
32
13
32
115 x 115 x 52
10.04
Sous réserve de modifications techniques
Informations techniques, voir à
partir de la page 17.15
Moulures
et plinthes
Capacités de câblage, voir page
10.28
Teintes :
Blanc Paloma, RAL 9010
Marron, RAL 8014
Embout
Joint de
couvercle
Té, dérivation, 3D
et tour de porte
Adaptateur simple
pour Otéo™
Adaptateur double
pour Otéo™
ATA122069010
ATA122068014
40 pièces
ATA122079010
ATA122078014
40 pièces
ATA122089010
ATA122088014
20 pièces
ATA122199010
ATA122198014
20 pièces
ATA122499010
ATA806099010
10 pièces
5 pièces
ATA122069010
ATA122068014
40 pièces
ATA122079010
ATA122078014
40 pièces
ATA122089010
ATA122088014
20 pièces
ATA122199010
ATA122198014
20 pièces
ATA122499010
ATA806099010
10 pièces
5 pièces
ATA123069010
ATA123068014
40 pièces
ATA123079010
ATA123078014
40 pièces
ATA123089010
ATA123088014
20 pièces
ATA123199010
ATA123198014
20 pièces
ATA123499010
ATA806099010
10 pièces
5 pièces
ATA123069010
ATA123068014
40 pièces
ATA123079010
ATA123078014
40 pièces
ATA123089010
ATA123088014
15 pièces
ATA123199010
ATA123198014
20 pièces
ATA123499010
ATA806099010
10 pièces
5 pièces
ATA163069010
ATA163068014
20 pièces
ATA163079010
ATA163078014
20 pièces
ATA163089010
ATA163088014
10 pièces
ATA123199010
ATA123198014
20 pièces
ATA123499010
ATA806099010
10 pièces
5 pièces
ATA163069010
ATA163068014
20 pièces
ATA163079010
ATA163078014
20 pièces
ATA163089010
ATA163088014
10 pièces
ATA123199010
ATA123198014
20 pièces
ATA123499010
ATA806099010
10 pièces
5 pièces
Cartouche de colle Mastifix
Blanc Paloma RAL 9010
ATACOLLE
Emballage : 12 pièces
Contenance : 0,3 l
ATACOLLE
Sachet de 50 agrafes
couleur: bleu
ATA99030
pour ATA12300, ATA12301
ATA16300, ATA16301
ATA99030
Pince à encocher
L5562
Emballage : 1 pièce
pour découper la paroi latérale
d'une goulotte et permettre le
passage d'un câble
L5562
Adaptateur pour
l'app. 60 mm
Pince coupe moulures
L5561
Emballage : 1 pièce
longueur de lame: 85 mm
pour découper les moulures
à 450 et 900
L5561
10.05
tehalit.atéha
Moulures, largeur 50 et 75 mm
Angle extérieur
variable
Angle intérieur
variable
Angle plat
Blanc Paloma
Marron
Emballage
ATA125009010
ATA125008014
48 m en 2 m
ATA125039010
ATA125038014
20 pièces
ATA125049010
ATA125048014
20 pièces
ATA125059010
ATA125058014
20 pièces
Blanc Paloma
Marron
Emballage
ATA125019010
ATA125018014
48 m en 2 m
ATA125039010
ATA125038014
20 pièces
ATA125049010
ATA125048014
20 pièces
ATA125059010
ATA125058014
20 pièces
Blanc Paloma
Marron
Emballage
ATA125029010
ATA125028014
48 m en 2 m
ATA125039010
ATA125038014
20 pièces
ATA125049010
ATA125048014
20 pièces
ATA125059010
ATA125058014
20 pièces
Blanc Paloma
Marron
Emballage
ATA205009010
ATA205008014
32 m en 2 m
ATA205039010
ATA205038014
20 pièces
ATA205049010
ATA205048014
20 pièces
ATA205059010
ATA205058014
20 pièces
20
Matériau: PVC rigide, indice
de protection :
IP 40, IK 07 / couvercle
“ouverture tournevis”.
Goulotte
complète
Blanc Paloma
Marron
Emballage
ATA205019010
ATA205018014
32 m en 2 m
ATA205039010
ATA205038014
20 pièces
ATA205049010
ATA205048014
20 pièces
ATA205059010
ATA205058014
20 pièces
Blanc Paloma
Marron
Emballage
ATA205029010
ATA205028014
32 m en 2 m
ATA205039010
ATA205038014
20 pièces
ATA205049010
ATA205048014
20 pièces
ATA205059010
ATA205058014
20 pièces
Blanc Paloma
Marron
Emballage
ATA207529010
ATA207528014
24 m en 2 m
ATA207539010
ATA207538014
20 pièces
ATA207549010
ATA207548014
20 pièces
ATA207559010
ATA207558014
20 pièces
Désignation
Emballage
Couleur
Réf.
75 x 75 x 32
10 pièces
Blanc Paloma
Marron
ATA707599010
ATA707598014
8 pièces
Blanc Paloma
Marron
ATA711599010
ATA711598014
13
52
13
52
13
52
20
52
52
52
20
74
115 x 115 x 52
10.06
Longueur standard : 2 m;
autres longueurs sur demande,
max. 6 m.
20
Livraison : socle et couvercle
+ 4 agrafes par longueur.
Informations techniques, voir à
partir de la page 17.15
Moulures
et plinthes
Capacités de câblage, voir page
10.28
Teintes :
Marron, RAL 8014
Adaptateur pour
l'app. 60 mm
Embout
Joint de
couvercle
Té, dérivation, 3D
et tour de porte
Adaptateur simple
pour Otéo™
Adaptateur double
pour Otéo™
ATA125069010
ATA125068014
40 pièces
ATA125079010
ATA125078014
20 pièces
ATA125089010
ATA125088014
10 pièces
ATA125199010
ATA125198014
20 pièces
ATA125499010
ATA806099010
10 pièces
5 pièces
ATA125069010
ATA125068014
40 pièces
ATA125079010
ATA125078014
20 pièces
ATA125089010
ATA125088014
10 pièces
ATA125199010
ATA125198014
20 pièces
ATA125499010
ATA806099010
10 pièces
5 pièces
ATA125069010
ATA125068014
40 pièces
ATA125079010
ATA125078014
20 pièces
ATA125089010
ATA125088014
10 pièces
ATA125199010
ATA125198014
20 pièces
ATA125499010
ATA806099010
10 pièces
5 pièces
ATA205069010
ATA205068014
20 pièces
ATA205079010
ATA205078014
20 pièces
ATA205089010
ATA205088014
10 pièces
ATA125199010
ATA125198014
20 pièces
ATA125499010
ATA806099010
10 pièces
5 pièces
ATA205069010
ATA205068014
20 pièces
ATA205079010
ATA205078014
20 pièces
ATA205089010
ATA205088014
10 pièces
ATA125199010
ATA125198014
20 pièces
ATA125499010
ATA806099010
10 pièces
5 pièces
ATA205069010
ATA205068014
20 pièces
ATA205079010
ATA205078014
20 pièces
ATA205089010
ATA205088014
10 pièces
ATA125199010
ATA125198014
20 pièces
ATA125499010
ATA806099010
10 pièces
5 pièces
ATA207569010
ATA207568014
20 pièces
ATA207579010
ATA207578014
20 pièces
ATA207589010
ATA207588014
10 pièces
Cartouche de colle Mastifix
Blanc Paloma RAL 9010
ATACOLLE
Contenance : 0,3 l
ATACOLLE
couleur : bleu
ATA99050
pour ATA12500, ATA12501
ATA12502, ATA20500
ATA20501, ATA20502
ATA99050
couleur : bleu
ATA99075
pour ATA20752
10.07
Système de plinthes tehalit.SL
pour le tertiaire et l’habitat
• Des supports d'appareillage équipés de nombreuses fonctions.
• Matériau : PVC rigide.
• Montage rapide et facile du support d'appareillage grâce à la
vis 1/4 tour.
• Dimensions : 20 x 55 mm, 20 x 80 mm et 20 x 115 mm.
• Teintes : Blanc Paloma RAL 9010, noir RAL 9011.
• Des angles variables et recouvrants.
• De nombreuses finitions décor rendent l'installation possible
dans n'importe quel intérieur.
• Décor : aluminium et décor bois. Les finitions : hêtre, chêne,
merisier, érable et sucupira.
• Livraison : socle et couvercle séparément.
• Les plinthes équipées d'éclairage LED, n'apportent pas seulement un design unique, elles apportent également une fonction
de sécurité.
10.08
focus
produit
Les cloisons du socle
De nombreuses finitions
ont été repensées pour une
meilleure retenue des fils
avant la pose du couvercle.
Les plinthes 20 x 55 et
20 x 80 mm sont disponibles
en décor aluminium et bois :
hêtre, chêne, érable, merisier
et sucupira.
Angles variables intérieurs et extérieurs
Des supports différents
10 mm
permettent d'épouser les irrégularités dans les murs et garantissent une finition irréprochable.
Embout universel
composé de deux pièces,
l’embout se pose indifféremment
à droite comme à gauche.
Le support d'appareillage, disponible en 3 couleurs et 3 hauteurs, permet d'intégrer toutes
les fonctions et combinaisons
dont vous auriez besoin.
Une mise en oeuvre
au 1/4 de tour
Une fois le socle fixé contre le
mur, vous clipsez le support sur
le socle, ajustez sa position puis
tournez la vis ¼ de tour pour le
bloquer.
10.09
Un design très tendance
La plinthe tehalit.SL apporte une touche de design à vos projets et s’intègre à tous les
environnements, tertiaire ou habitat. Son nouveau profilé, moderne et discret, aux formes
et aux finitions adaptées, s’harmonise toujours avec le style choisi.
L’innovation esthétique majeure réside dans le support d’appareillage. Sa surface latérale
« miroir » crée un effet de transparence et de finesse qui prolonge la perspective de la plinthe
dans le but de se rendre encore plus discrète mais toujours aussi efficace.
10.10
Dans un hôtel, le cheminement
lumineux LED associé à des détecteurs
de mouvement intégrés dans les
supports d’appareillage prend tout son
sens esthétique et économique.
Les supports d’appareillage,
disponibles en 3 couleurs et 3 hauteurs,
intègrent toutes les fonctions et
combinaisons dont vous avez besoin.
L’appareillage systo au format 45 x 45
mm vous offre une mise en oeuvre
simple et rapide.
La plinthe tehalit.SL permet
aussi de créer des ambiances
dans l’habitat.
10.11
Une gamme qui s’adapte
à toutes les situations
Grâce à ses trois hauteurs de plinthes, le système tehalit.SL trouve sa place sur tous les types
de chantiers. Le support d’appareillage est lui aussi disponible en 3 hauteurs et s’adapte de
façon proportionnelle à la plinthe pour une impression d’ensemble toujours cohérente. Avec
ses 2 couleurs ainsi que ses 6 décors, la gamme saura répondre à toutes les exigences de vos
clients. Par ailleurs, les couvercles et les socles des plinthes tehalit.SL comportent des
références distinctes. Vous pouvez donc les commander séparément, pour une gestion plus
efficace de vos chantiers.
SL20115 (20 x 115 mm), blanc Paloma RAL 9010
La plinthe LED est composée d’une bande d’ouverture
transparente où vient se loger la bande LED.
Le support d’appareillage intègre le détecteur de mouvement
ainsi qu’un transformateur.
10.12
SL20080 (20 x 80 mm), décor aluminium
Moulures
et plinthes
Profilés standards
couleurs :
blanc Paloma, RAL 9010
noir, RAL 9011
dimensions :
20 x 55 mm ;
20 x 80 mm ;
20 x 115 mm
Profilé en décor aluminium
les décors aluminium et bois
sont livrables pour les
dimensions
20 x 55 et 20 x 80 mm.
La plinthe LED
est composée d’une bande
d’ouverture transparente où
vient se loger la bande LED.
Uniquement pour SL20080
en décor aluminium
SL20055 (20 x 55 mm), noir RAL 9011
Les décors bois
Le système tehalit.SL s’adapte à
tous les coloris de parquets grâce
à ses 5 décors bois :
Erable
Hêtre
Chêne
Merisier
Sucupira
10.13
tehalit.SL
Plinthes, hauteur 55 mm
Livraison :
Socle fond perforé et couvercle à
commander séparément.
Longueur standard :
2 m, autres longueurs sur
demande, max. 6 m.
Teintes :
Noir, RAL 9011
Décor alu, D1
Décor hêtre, D2
Décor érable, D3
Décor merisier, D4
Décor chêne, D5
Décor sucupira, D6
Socle
PVC rigide
Couvercle
PVC rigide
Noir
Blanc Paloma
Aluminium
Hêtre
Erable
Merisier
Chêne
Sucupira
SL200551
SL2005529011
SL2005529010
SL200552D1
SL200552D2
SL200552D3
SL200552D4
SL200552D5
SL200552D6
Emballage
36 m
18 m
NOUVEAU
55
20
SL200551 et SL200552
10.14
Matériau :
Socle et couvercle : PVC rigide.
Pièces de forme : PC/ABS
sans halogène.
Moulures
et plinthes
83-135°
72
72
40
40
22
40
40
22
40
180
110
83-135°
Angle intérieur
variable
83°-135°
Angle extérieur
variable
83°-135°
Embout
gauche / droit
Dérivation sur
moulure d'angle
EK400400
Cache-découpe
Pièce de
recouvrement
pour support
d'appareillage
Dérivation sur
AKA181250ELN
SLA180750ELN
SL180750
SL2005549011
SL2005549010
SL200554D1
SL200554D2
SL200554D3
SL200554D4
SL200554D5
SL200554D6
SL2005539011
SL2005539010
SL200553D1
SL200553D2
SL200553D3
SL200553D4
SL200553D5
SL200553D6
SL2005569011
SL2005569010
SL200556D1
SL200556D2
SL200556D3
SL200556D4
SL200556D5
SL200556D6
SL20055819011
SL20055819010
SL2005581D1
SL2005579011
SL2005579010
SL200557D1
SL200557D2
SL200557D3
SL200557D4
SL200557D5
SL200557D6
SL20055A9011
SL20055A9010
SL20055AD1
SL20055AD2
SL20055AD3
SL20055AD4
SL20055AD5
SL20055AD6
SL2005589011
SL2005589010
SL200558D1
1 pièce
1 pièce
1 pièce
1 pièce
1 pièce
1 pièce
1 pièce
10.15
tehalit.SL
Supports d'appareillage pour plinthes, hauteur 55 mm
Supports d'appareillage prééquipés pour le système de
plinthes tehalit.SL du type
SL20055.
Teintes :
Noir, RAL 9011
Décor aluminium, D1
Matériau :
PC/ABS sans halogène.
La pièce de recouvrement
pour le support d'appareillage
doit être commandé séparément suivant le couvercle
assorti.
Le support d'appareillage
blanc est équipé de prises
blanches, le support noir de
prises noires et le support alu
de prises titanes.
NOUVEAU
Désignation
Caractéristiques
Teintes
Emb.
Réf.
Support
d'appareillage
équipé d'une
prise de courant
double
2P + T (45 mm)
Prise de courant
- 230 V, 16 A
- connexion rapide
quickconnect
- sécurité enfant
Blanc Paloma
Noir
Décor alu
1
1
1
SL200559609010
SL200559609011
SL20055960D1
Support
d'appareillage
équipé d'une
prise de
courant 2P + T
(45 mm)
et d'une prise
informatique
double
Prise de courant
- 230 V, 16 A
- connexion rapide
quickconnect
- sécurité enfant
Blanc Paloma
Noir
Décor alu
1
1
1
SL20055920F9010
SL20055920F9011
SL20055920FD1
Blanc Paloma
Noir
Décor alu
1
1
1
SL20055921F9010
SL20055921F9011
SL20055921FD1
SL200559609010
Prise informatique
- Cat. 6 FTP, double
SL20055920F9010
Support
d'appareillage
équipé d'une
prise de
courant 2P + T
(45 mm)
et d'une prise
FM/SAT/TV
Prise de courant
- 230 V, 16 A
- connexion rapide
quickconnect
- sécurité d'enfant
Prise FM/TV/SAT
- bande de fréquence
4-2400 MHz
SL20055921F9010
10.16
Moulures
et plinthes
tehalit.SL
Support d'appareillage pour plinthes, hauteur 55 mm
Désignation
Caractéristiques
Teintes
Emb.
Réf.
Support
d'appareillage
équipé d'une
prise de courant
2 P + T (45 mm)
et de prises
haut-parleurs
Prise de courant
- 230 V, 16 A
- connexion rapide
quickconnect
- sécurité enfant
Blanc Paloma
Noir
Décor alu
1
1
1
SL20055923F9010
SL20055923F9011
SL20055923FD1
Blanc Paloma
Noir
Décor alu
1
1
1
SL20055925F9010
SL20055925F9011
SL20055925FD1
Blanc Paloma
Noir
Décor alu
1
1
1
SL20055926F9010
SL20055926F9011
SL20055926FD1
Support universel
vide pour
appareillage à
entraxe 60 mm
Blanc Paloma
Noir
Décor alu
1
1
1
SL200559119010
SL200559119011
SL20055911D1
Support vide pour
appareillage 45 mm
systo
Blanc Paloma
Noir
Décor alu
1
1
1
SL200559039010
SL200559039011
SL20055903D1
NOUVEAU
Prises haut-parleurs
- 4 bornes à connexion rapide
pour 2 haut-parleurs avec une
connexion jusque 6 mm²
SL20055923F9010
Support
d'appareillage
équipé d'une
prise de courant
2 P + T (45 mm)
et d'éclairage
d'orientation LED
Prise de courant
- 230 V, 16 A
- connexion rapide
quickconnect
- sécurité enfant
Eclairage d'orientation LED
- tension de fonctionnement
230 V
- 2 niveaux de luminosité
- raccordement 1 : 1 Watt
- raccordement 2 : 0.2 Watt
SL20055925F9010
Support
d'appareillage
équipé d'une
prise de courant
2 P + T (45 mm)
et d'un détecteur
de mouvement
SL20055926F9010
Prise de courant
- 230 V, 16 A
- connexion rapide
quickconnect
- sécurité enfant
Détecteur de mouvement
230 V
- angle de détection : réglable
manuellement de 90° à 180°
- seuil de luminosité : à l'aide
d'un potentiomètre
- forçage marche / arrêt : à l'aide
d'un bouton poussoir
SL200559119010
SL200559039010
NOUVEAU
Appareillage systo au format
45 mm pour goulottes,
voir page 13.02
WS122
10.17
tehalit.SL
Livraison :
Longueur standard :
demande, max. 6 m.
Teintes :
Noir, RAL 9011
Décor alu, D1
Décor hêtre, D2
Décor érable, D3
Décor merisier, D4
Décor chêne, D5
Décor sucupira, D6
Socle
PVC rigide
Couvercle
PVC rigide
Noir
Blanc Paloma
Aluminium
Hêtre
Erable
Merisier
Chêne
Sucupira
SL200801
SL2008029011
SL2008029010
SL200802D1
SL200802D2
SL200802D3
SL200802D4
SL200802D5
SL200802D6
Emballage
36 m
18 m
NOUVEAU
80
20
SL200801 et SL200802
10.18
Matériau :
sans halogène.
Moulures
et plinthes
83-135°
72
72
40
40
40
40
22
40
22
180
110
83-135°
Angle intérieur
variable
83°-135°
Angle extérieur
variable
83°-135°
Embout
gauche / droit
Dérivation sur
moulure d'angle
EK400400
Cache-découpe
Pièce de
recouvrement
pour support
d'appareillage
Dérivation sur
AKA181250ELN
SLA180750ELN
SL180750
SL2008049011
SL2008049010
SL200804D1
SL200804D2
SL200804D3
SL200804D4
SL200804D5
SL200804D6
SL2008039011
SL2008039010
SL200803D1
SL200803D2
SL200803D3
SL200803D4
SL200803D5
SL200803D6
SL2008069011
SL2008069010
SL200806D1
SL200806D2
SL200806D3
SL200806D4
SL200806D5
SL200806D6
SL20080819011
SL20080819010
SL2008081D1
SL2008079011
SL2008079010
SL200807D1
SL200807D2
SL200807D3
SL200807D4
SL200807D5
SL200807D6
SL20080A9011
SL20080A9010
SL20080AD1
SL20080AD2
SL20080AD3
SL20080AD4
SL20080AD5
SL20080AD6
SL2008089011
SL2008089010
SL200808D1
1 pièce
1 pièce
1 pièce
1 pièce
1 pièce
1 pièce
1 pièce
10.19
tehalit.SL
Supports d'appareillage prééquipés pour le système de
plinthes tehalit.SL du type
SL20080.
NOUVEAU
Teintes :
Noir, RAL 9011
Décor aluminium, D1
Matériau :
doit être commandé séparément suivant le couvercle
assorti.
de prises titanes.
Désignation
Caractéristiques
Teintes
Emb.
Réf.
Support
d'appareillage
équipé d'une
prise de courant
double
2P + A (45 mm)
Prise de courant
- 230 V, 16 A
- connexion rapide
quickconnect
- sécurité enfant
Blanc Paloma
Noir
Décor alu
1
1
1
SL200809609010
SL200809609011
SL20080960D1
Support
d'appareillage
équipé d'une
prise de
courant 2P + T
(45 mm)
et d'une prise
informatique
double
Prise de courant
- 230 V, 16 A
- connexion rapide
quickconnect
- sécurité enfant
Blanc Paloma
Noir
Décor alu
1
1
1
SL20080920F9010
SL20080920F9011
SL20080920FD1
Blanc Paloma
Noir
Décor alu
1
1
1
SL20080921F9010
SL20080921F9011
SL20080921FD1
SL200809609010
Prise informatique
SL20080920F9010
Support
d'appareillage
équipé d'une
prise de
courant 2P + T
(45 mm)
et d'une prise
FM/SAT/TV
Prise de courant
- 230 V, 16 A
- connexion rapide
quickconnect
- sécurité enfant
Prise FM/TV/SAT
4-2400 MHz
SL20080921F9010
10.20
Moulures
et plinthes
tehalit.SL
Désignation
Caractéristiques
Teintes
Emb.
Réf.
Support
d'appareillage
équipé d'une
prise de courant
2 P + T (45 mm)
et de prises
haut-parleurs
Prise de courant
- 230 V, 16 A
- connexion rapide
quickconnect
- sécurité enfant
Blanc Paloma
Noir
Décor alu
1
1
1
SL20080923F9010
SL20080923F9011
SL20080923FD1
Blanc Paloma
Noir
Décor alu
1
1
1
SL20080925F9010
SL20080925F9011
SL20080925FD1
Blanc Paloma
Noir
Décor alu
1
1
1
SL20080926F9010
SL20080926F9011
SL20080926FD1
Support universel
vide pour
appareillage à
entraxe 60 mm
Blanc Paloma
Noir
Décor alu
1
1
1
SL200809119010
SL200809119011
SL20080911D1
Support vide pour
appareillage 45 mm
systo
Blanc Paloma
Noir
Décor alu
1
1
1
SL200809039010
SL200809039011
SL20080903D1
NOUVEAU
SL20080923F9010
Support d'appareillage équipé
d'une prise de
courant 2 P + T
(45 mm) et
d'éclairage
d'orientation LED
Prise de courant
- 230 V, 16 A
- connexion rapide
quickconnect
- sécurité enfant
230 V
SL20080925F9010
Support
d'appareillage
équipé d'une
prise de courant
2 P + T (45 mm)
et d'un détecteur
de mouvement
SL20080926F9010
Prise de courant
- 230 V, 16 A
- connexion rapide
quickconnect
- sécurité enfant
230 V
d'un potentiomètre
SL200809119010
SL200809039010
NOUVEAU
voir page 13.02
WS122
10.21
tehalit.SL
Livraison :
Teintes :
Noir, RAL 9011
Longueur standard :
demande, max. 6 m.
Socle
PVC rigide
Couvercle
PVC rigide
Noir
Blanc Paloma
SL201151
SL2011529011
SL2011529010
Emballage
24 m
24 m
NOUVEAU
115
20
SL2001151 et SL201152
10.22
Matériau :
sans halogène.
Moulures
et plinthes
83-135
72
40
72
40
40
22
40
22
40
180
110
83-135°
Angle intérieur
variable
83°-135°
Angle extérieur
variable
83°-135°
Embout
gauche / droit
Dérivation sur
moulure d'angle
EK400400
Cache-découpe
Pièce de
recouvrement
pour support
d'appareillage
Dérivation sur
AKA181250ELN
SLA180750ELN
SL180750
SL2011549011
SL2011549010
SL2011539011
SL2011539010
SL2011569011
SL2011569010
SL20115819011
SL20115819010
SL2011579011
SL2011579010
SL20115A9011
SL20115A9010
SL2011589011
SL2011589010
1 pièce
1 pièce
1 pièce
1 pièce
1 pièce
1 pièce
1 pièce
10.23
tehalit.SL
Supports d'appareillage
pré-équipés pour le système
de plinthes tehalit.SL du type
SL20115.
Teintes :
Noir, RAL 9011
Matériau :
doit être commandé
séparément suivant le
couvercle assorti.
de prises titanes.
NOUVEAU
Désignation
Caractéristiques
Teintes
Emb.
Réf.
Support
d'appareillage
équipé d'une
prise de
courant double
2P + T (45 mm)
Prise de courant
- 230 V, 16 A
- connexion rapide
quickconnect
- sécurité enfant
Blanc Paloma
Noir
1
1
SL201159609010
SL201159609011
Support
d'appareillage
équipé d'une
prise de
courant 2P + T
(45 mm)
et d'une prise
informatique
double
Prise de courant
- 230 V, 16 A
- connexion rapide
quickconnect
- sécurité enfant
Blanc Paloma
Noir
1
1
SL20115920F9010
SL20115920F9011
Blanc Paloma
Noir
1
1
SL20115921F9010
SL20115921F9011
SL201159609010
Prise informatique
SL20115920F9010
Support
d'appareillage
équipé d'une
prise de
courant 2P + T
(45 mm)
et d'une prise
FM/SAT/TV
Prise de courant
- 230 V, 16 A
- connexion rapide
quickconnect
- sécurité enfant
Prise FM/TV/SAT
4-2400 MHz
SL20115921F9010
10.24
Moulures
et plinthes
tehalit.SL
Désignation
Caractéristiques
Teintes
Emb.
Réf.
Support
d'appareillage
équipé d'une
prise de courant
2 P + T (45 mm)
et de prises
haut-parleurs
Prise de courant
- 230 V, 16 A
- connexion rapide
quickconnect
- sécurité enfant
Blanc Paloma
Noir
1
1
SL20115923F9010
SL20115923F9011
Blanc Paloma
Noir
1
1
SL20115925F9010
SL20115925F9011
Blanc Paloma
Noir
1
1
SL20115926F9010
SL20115926F9011
Support universel
vide pour
appareillage à
entraxe 60 mm
Blanc Paloma
Noir
1
1
SL201159119010
SL201159119011
Support vide pour
appareillage 45 mm
systo
Blanc Paloma
Noir
1
1
SL201159039010
SL201159039011
NOUVEAU
SL20115923F9010
Support
d'appareillage
équipé d'une
prise de courant
2 P + T (45 mm)
et d'éclairage
d'orientation LED
Prise de courant
- 230 V, 16 A
- connexion rapide
quickconnect
- sécurité enfant
230 V
SL20115925F9010
Support
d'appareillage
équipé d'une
prise de courant
2 P + T (45 mm)
et d'un détecteur
de mouvement
SL20115926F9010
Prise de courant
- 230 V, 16 A
- connexion rapide
quickconnect
- sécurité enfant
230 V
d'un potentiomètre
SL201159119010
SL201159039010
NOUVEAU
voir page 13.02
WS122
10.25
tehalit.SL
Set de plinthes LED et accessoires
Livraison :
Kit complet :
- 4 m plinthe SL dim. 20 x 80
mm, couvercle en aluminium
avec bande transparente
pour l'éclairage LED
- 4 m socle
- 1 support d'appareillage en
décor aluminium avec transfo et détecteur de
mouvement
- 4 m LEDs blanches ou
bleues
- 2 embouts en décor
aluminium
- accessoires pour le
raccordement d'éclairage
LED
Teinte :
Décor aluminium,
D1 ou ALU
Noir, RAL 9011
Matériau :
PVC rigide.
NOUVEAU
Désignation
Caractéristiques
Set de plinthes
avec détecteur
de mouvement,
transfo et
éclairage LED
dimensions 20 x 80 mm, kit complet avec :
Emb.
Réf.
1 set
1 set
SL20080LED1ALU
SL20080LED2ALU
noir, RAL 9011
décor aluminium
18 m
18 m
18 m
SL20080249010
SL20080249011
SL2008024D1
Socle
hauteur 80 mm
socle pour plinthe 20 x 80 mm
36 m
SL200801
Boîte de
raccordement
pour plinthes SL
offre la possibilité de se raccorder sur des
prises courant fort et courant faible existantes.
Peut être utilisée comme boîte de rangement
pour un transfo (éclairage LED)
1 pièce
1 pièce
COL40110SET19010
COL40110SET1ALU
LEDs blanches
LEDs bleues
SL20080LED1ALU
Couvercle
hauteur 80 mm
couvercle avec bande transparente
pour éclairage LED
80
20
SL200801 et SL2008024
décor aluminium
COL40110SET19010
10.26
Livraison : socle et couvercle.
Longueur standard : 2,5 m
autres longueurs sur
demande, max. 6 m.
Matériau : PVC rigide
couvercle "ouverture tournevis".
Teinte :
Socle et
couvercle
Angle intérieur
Angle extérieur
Angle intérieur
3D
Embout
Joint de
couvercle
EK4004009010
40 m
L27719010
1 pièce
L27729010
1 pièce
L27799010
1 pièce
L27739010
1 pièce
L27749010
1 pièce
40
Blanc Paloma
Emballage
Moulures
et plinthes
tehalit.EK
Moulures d'angle
40
EK400400
Interconnexion entre plinthes et moulures
Dérivation sur
ATA122009010
ATA123009010
ATA630009010
Dérivation sur
SL20055
SL20080
SL20115
Blanc Paloma
L27809010
Emballage
1 pièce
SL20055819010
pour SL20055
1 pièce
NOUVEAU
Blanc Paloma
Emballage
Blanc Paloma
Emballage
SL20080819010
pour SL20080
1 pièce
SL20115819010
pour SL20115
1 pièce
10.27
tehalit.atéha / SL / EK
Capacités de câblage et dimensions
Capacités de câblage
compartiments
moulures atéha
dimensions
nombre de fils en mm2
nombre de câbles
section par compartiment en mm2
AxB
1,5
3 x 2,5 mm2 Ø max.
nominale utile*
2,5
6
4
références moulures
ATA12200
1
13 x 24
18
13
9
6
1
11,5
226
113
ATA12201
1
2
13 x 24
7
7
5
5
3
3
2
2
0
0
7,5
7,5
90
90
45
45
ATA12300
1
13 x 32
24
19
15
10
2
11,5
281
141
ATA12301
1
2
13 x 32
10
10
8
8
6
6
4
4
1
1
11,5
11,5
128
128
64
64
ATA12500
1
13 x 52
44
36
23
16
4
11,5
551
276
ATA12501
1
2
13 x 52
29
11
24
8
15
5
11
4
3
1
11,5
11,5
313
127
157
64
ATA12502
1
2
3
1
13 x 52
11
15
11
32
8
12
8
26
5
7
5
17
4
6
4
12
1
1
1
3
11,5
11,5
11,5
12,5
128
162
128
372
64
81
64
186
ATA16301
1
2
16 x 32
14
14
11
11
7
7
5
5
1
1
12,5
12,5
160
160
80
80
ATA20500
1
20 x 52
69
51
37
30
6
16,5
817
409
ATA20501
1
2
20 x 52
46
19
34
14
25
9
16
6
4
1
16,5
16,5
546
227
273
114
20 x 52
1
2
3
20 x 74
ATA20752
1
2
3
référence moulure d’angle EK
19
23
19
19
51
19
14
17
14
14
43
14
9
12
9
9
32
9
6
9
6
6
21
6
1
1
1
1
5
1
16,5
16,5
16,5
16,5
16,5
16,5
227
274
227
227
613
227
114
137
114
114
307
114
40 x 40
24
24
16
16
12
12
8
8
2
2
16
16
300
300
150
150
ATA16300
16 x 32
ATA20502
EK400400
plinthes SL
1
2
* section servant de base de calcul pour définir les contenances en fonction des différentes sections de câbles
20
55
1
2
20
1
1
nombre de câbles
1,5
2,5
4
6
3 x 1,5 mm2 3 x 2,5 mm2 Ø max.
SL20055
1
2
14
30
11
21
7
15
4
9
2
3
1
2
15
15
SL20080
1
2
3
14
23
35
11
14
21
8
10
15
6
7
11
1
2
4
1
2
2
15
15
15
SL20115
1
2
3
4
14
18
35
52
11
14
27
33
7
9
19
23
5
6
12
15
1
2
5
5
1
2
3
3
15
15
15
15
3
20
nombre de fils en mm2
références plinthes
80
2
compartiments
3
115
2
Des conducteurs de 1,5
ou 2,5 mm2 peuvent être
placés dans les compartiments 1, 2, 3, 4 et 5.
4
ATA 63000
10.28
En fonction de la taille
des vis utilisée pour la
fixation du profilé, le
compartiment 3 ne sera
plus disponible.
Moulures
et plinthes
tehalit.atéha
Dimensions des pièces de forme
Pièces de forme
A
A
A
A
pour les moulures
angle extérieur
cote en mm
angle intérieur
cote en mm
angle plat
cote en mm
A
embout
cote en mm
joint de couvercle
cote en mm
ATA12200/12201
26,5
48
50
24
24
ATA12300/12301
26,5
48
58
24
24
ATA12500/12501/12502
26,5
48
78
24
24
ATA16300/16301
26,5
49,5
58
24
24
ATA20500/20501/20502
26,5
54
78
24
24
ATA20752
26,5
54
100
24
24
A
A
A
A
té, dérivation et 3D
pour les moulures
cote en mm
support appareilage
Otéo™ cote en mm
simple
double
support app. 60 mm
boîte de dérivation
cote en mm
cote en mm
ATA12200/12201
72
66
128
92
-
ATA12300/12301
80
66
128
92
-
ATA12500/12501/12502
102
66
128
92
-
ATA16300/16301
85
66
128
92
-
ATA20500/20501/20502
114
66
128
92
-
ATA20752
140
66
128
92
-
ATA70759
-
-
-
-
77
-
-
-
-
114
ATA71159
10.29
Goulottes d'installation
En PVC, aluminium ou acier, petites ou grandes, les goulottes d'installation Hager sont
compatibles avec tous les appareillages du marché.
La solution idéale pour équiper une installation électrique dans les locaux professionnels et les
immeubles tertiaires.
NOUVEAU
11.02
tehalit.GBD
goulottes en PVC
11.08
tehalit.GBA
goulottes en aluminium
11.12
tehalit.BRP / BRAP / BRS
goulottes en PVC, alu et acier
11.14
tehalit.BKIS
goulottes d'encastrement
pour cloisons creuses
11.28
appareillage pour goulottes
tehalit.BRP / BRAP / BRS / BKIS
11.34
guide technique
11.38
Goulottes
d'installation
tehalit.LFF
goulottes universelles en PVC
11.01
tehalit.LFF
Une seule goulotte pour toutes
les situations
Le système tehalit.LFF offre désormais la possibilité d’adapter des supports pour recevoir l’ensemble
des appareillages disponibles sur le marché. Si l’on ajoute des pièces de forme variables et
recouvrantes, on obtient les caractéristiques d’une véritable goulotte d’installation.
Par conséquent, il n’est plus nécessaire de changer de système de goulotte puisqu’avec la goulotte
LFF, distribution et installation sont réalisables avec le même profilé.
• Une pose rapide et sûre grâce aux éclisses coulissantes.
Profilés :
Matériau :
Dimensions :
• Tenue optimale des câbles grâce aux agrafes prémontées.
• Des pièces de forme à géométrie variable garantissent une
finition irréprochable.
Couleurs :
Livraison :
• Les pièces de forme recouvrent les couvercles de 10 mm.
• Montage d’appareillage standard au format 45 et 60 mm grâce
à des supports extensibles.
11.02
Montage de
l’appareillage :
PVC.
40 x 90 mm, 40 x 110 mm, 60 x 90 mm,
60 x 110 mm.
Blanc Paloma (RAL 9010),
décor aluminium (40 x 110 mm).
Socle percé, couvercle, protégés par un film.
2 éclisses et 4 agrafes prémontées par longueur.
- appareillage au format 45 mm,
- appareillage au format 60 mm,
- appareillage CEE - 16A
(profilé 60 x 110 mm).
focus
produit
Un maintien parfait
Des agrafes intégrées garantissent une bonne tenue des
câbles. La position semi-ouverte
facilite les rajouts.
Un montage facile
Des éclisses coulissantes guident et maintiennent le profilé
suivant.
Montage de tous les
appareillages
Des supports d'appareillage
extensibles qui recouvrent le
couvercle de la goulotte.
La goulotte qui reçoit aussi bien
l'appareillage 45 mm que 60 mm.
Une esthétique
irréprochable
Le profilé 40 x 110 mm est
disponible en décor aluminium.
La goulotte s'adapte à
toutes les situations
Grâce aux pièces de forme
recouvrantes à géométrie
variable.
83° - 97°
11.03
tehalit.LFF
Goulotte en PVC, profondeur 40 et 60 mm
Livraison :
Socle percé, couvercle,
4 agrafes et 2 éclisses.
Teintes :
Longueur standard :
demande, max. 6 m.
Informations et caractéristiques
techniques, voir à partir de la
page 17.15
Décor aluminium, ALU
Matériau :
PVC rigide, indice de
protection : IP 4X - IK 07.
Capacités de câblage,
voir page 11.38
a
a
a
+/-7°
+/-7°
Cloison
amovible
Angle intérieur Angle intérieur Angle plat
Embout
Blanc Paloma
LFF4009009010
M2024
LFF400949010
LFF400939010
LFF400959010
LFF600969010
Emballage
24 m
50 m
5 pièces
5 pièces
5 pièces
10 pièces
Blanc Paloma
LFF4011009010
M2024
LFF401149010
LFF401139010
LFF401159010
LFF601169010
Alu
LFF401100ALU
LFF40114ALU
LFF40113ALU
LFF40115ALU
LFF60116ALU
Emballage
20 m
50 m
5 pièces
5 pièces
5 pièces
10 pièces
Blanc Paloma
LFF6009009010
M2026
LFF600949010
LFF600939010
LFF600959010
LFF600969010
Emballage
16 m
50 m
5 pièces
5 pièces
5 pièces
10 pièces
Blanc Paloma
LFF6011009010
M2026
LFF601149010
LFF601139010
LFF601159010
LFF601169010
Emballage
16 m
50 m
5 pièces
5 pièces
5 pièces
10 pièces
40
Goulotte
complète
socle et
couvercle
40
90
60
110
60
90
110
Appareillage systo
NOUVEAU
voir page 13.02
WS122
11.04
Goulottes
d'installation
Te- et croix
Support
d'appareillage
45 x 45 mm
Extensions
pour support
d'app.
45 x 45 mm
Support
d'appareillage
entraxe 60 mm
Support
Joint de
d'appareillage
couvercle
CEE 16A
(entraxe 60/70 mm)
Joint de socle
M54569010
LFF71H0909010
LFF71H0999010
Set de 10 pièces
LFF71U0909010
LFF600979010
LFF60J9010
5 pièces
10 pièces
4 sets
10 pièces
10 pièces
10 paires
M54169010
LFF71H1109010
LFF71H1199010
LFF71U1109010
LFF601179010
LFF60J9010
M5416ALU
LFF71H110ALU
LFF71H119ALU
Set de 10 pièces
LFF71U110ALU
LFF60117ALU
LFF60JALU
10 pièces
10 pièces
4 sets
10 pièces
10 pièces
10 paires
M54669010
LFF71H0909010
LFF71H0999010
Set de 10 pièces
LFF71U0909010
LFF600979010
LFF60J9010
8 pièces
10 pièces
4 sets
10 pièces
10 pièces
10 paires
M55069010
LFF71H1109010
LFF71H1199010
Set de 10 pièces
LFF71U1109010
LFF71Z1109010
LFF601179010
LFF60J9010
5 pièces
10 pièces
4 sets
10 pièces
4 pièces
10 pièces
10 paires
Accessoires
Adaptateur pour
montage vertical
d'appareillage
simple 45 mm
Boîte d'isolation
pour support
45 x 45 mm
Boîte d'isolation
pour support
60 mm
L4770
Emballage
10 pièces
LFF79H
Emballage
10 pièces
LFF79U
Emballage
10 pièces
11.05
tehalit.GBD / GBA
Goulottes pour l'appareillage au
format 45 mm en PVC et aluminium
En PVC ou en aluminium, petites ou grandes, les goulottes à enclipsage direct font face
à toutes les situations.
• De nombreuses pièces de forme et des angles variables pour
un rendu impeccable.
• Les goulottes sont livrées avec un film de protection.
• Une compatibilité totale avec tous les appareillages au format
45 mm du marché.
• Disponibles en PVC (GBD), blanc Paloma RAL 9010,
et aluminium anodisé naturel (GBA).
• Cloison(s) pour la séparation du courant fort et courant faible.
• Montage de l’appareillage à enclipsage direct, sans l’aide de
supports.
• Goulottes courbées ou rectangulaires pour pouvoir être posées
en plinthe ou en allège, horizontalement ou verticalement.
11.06
focus
produit
Une gamme complète
Des pièces de forme
Pour tous les besoins, de
1 à 3 compartiments,
en PVC ou en aluminium.
(8 profilés au total)
Offrent à l’installation un design
irréprochable.
Des éclisses
Un film de protection
Garantissent une pose aisée et
une bonne finition de l’installation.
pour un résultat impeccable.
Enclipsage direct
L'appareillage systo
de l’appareillage au format 45 mm.
(pas besoin des supports)
Une gamme au format 45 mm
qui s'intègre parfaitement dans
les profilés.
11.07
tehalit.GBD
Goulottes rectangulaires en PVC à enclipsage direct
Livraison :
Socle percé (sauf GBD500500),
couvercle. Goulotte filmée.
Teinte :
voir page 11.39
page 17.15
Longueur standard :
2 m, autres longueurs sur demande,
max. 6 m (service camelea).
Matériau :
Profilés en PVC rigide, pièces de
forme en ABS.
Indice de protection : IP 40 - IK 07.
Goulotte
complète
socle et
couvercle
Cloison
Angle intérieur Extension
Angle extérieur
variable
angle intérieur variable
83° à 97°
97° à 140°
83° à 140°
45
54
Blanc Paloma GBD5005009010
Noir
L4369
16 m
72 m
Emballage
L44719010
L44729010
5 pièces
5 pièces
Noir
L4369
Emballage
12 m
72 m
L43919010
L43949010
L43929010
5 pièces
5 pièces
5 pièces
Noir
Emballage
8m
L43419010
L43459010
L43429010
4 pièces
4 pièces
4 pièces
45
85
Noir
L4369
Emballage
16 m
72 m
56
6
comp. 3
comp. 2
comp. 1
6
Appareillage systo
NOUVEAU
voir page 13.02
WS122
11.08
Goulottes
d'installation
Angle plat
Té
Angle intérieur
3D
Eclisses
Embout
Joint de couvercle
compartiment
installation
L44339010
L43119010
5 pièces
10 pièces
L44789010
L44779010
L44669010
L44739010
L43119010
4 pièces
4 pièces
10 paires
5 pièces
10 pièces
L43989010
L43579010
L43549010
L44639010
L43939010
L43119010
4 pièces
4 pièces
2 pièces
10 paires
5 pièces
10 pièces
L43489010
L43479010
L43569010
L44659010
L43439010
L43119010
2 pièces
2 pièces
2 pièces
10 paires
5 pièces
10 pièces
Accessoires
Clip de verrouillage
s'utilise uniquement en
cas d'installation de
modules 22,5 x 45 mm
ou 45 x 45 mm
Sachet de 250 vis
autoforeuses polyamide
L = 23 mm, ø = 6 mm
pour fixation en cloison creuse,
type BA 13
Adaptateur pour
montage vertical
d'appareillage simple
45 x 45 mm
L4389
AFVISTC6023
L4770
11.09
tehalit.GBD
Goulottes arrondies en PVC à enclipsage direct
Livraison :
Socle percé, couvercle.
Goulotte filmée.
Teinte :
Longueur standard :
demande, maxi 6 m.
page 17.15
voir page 11.40
Matériau :
PVC rigide, indice de protection :
IP 40 - IK 07.
Couvercle «ouverture tournevis».
Goulotte
complète
socle et
couvercle
Cloison
L4369
Noir
16 m
72 m
Emballage
Angle extérieur
Angle intérieur Extension
angle intérieur variable
variable
83° à 140°
97° à 140°
83° à 97°
L43619010
L43649010
L43629010
5 pièces
5 pièces
5 pièces
Noir
L4369
Emballage
8m
72 m
L43819010
L43849010
L43829010
4 pièces
4 pièces
4 pièces
Noir
L4369
Emballage
8m
72 m
L44119010
L44149010
L44129010
4 pièces
4 pièces
4 pièces
56
56
3
45
zone 1
2
45
207
zone 2
zone 1
zone 2
1
45
zone 1
zone 2
56
Appareillage systo
NOUVEAU
voir page 13.02
WS122
11.10
Goulottes
d'installation
Angle plat
Té
Angle intérieur
3D
Eclisses
Embout
L43689010
L43519010
L43529010
L44609010
L43639010
4 pièces
4 pièces
2 pièces
10 pièces
5 pièces
L43889010
L43559010
L43569010
L44629010
L43839010
2 pièces
2 pièces
2 pièces
10 pièces
5 pièces
L44189010
L43599010
L44649010
L44139010
2 pièces
2 pièces
10 pièces
5 pièces
Accessoires
Joint de couvercle
compartiment
installation
L43119010
Emballage :
10 pièces
Clip de
verrouillage s'utilise
uniquement en cas
d'installation de
modules 22,5 x 45
mm ou 45 x 45 mm
L4389
Emballage :
30 pièces
Sachet de 250 vis
autoforeuses polyamide
AFVISTC6023
L = 23 mm, ø = 6 mm
pour fixation en cloison creuse,
type BA 13
11.11
tehalit.GBA
Goulottes d'installation à enclipsage direct en aluminium
Livraison :
Socle et couvercle à commander
séparément.
Film de protection.
Teinte :
voir page 11.39
Alu anodisé naturel, ALU
Longueur standard :
demande, max. 6 m
(service camelea).
Matériau :
Profilés en alu anodisé naturel.
Pièces de forme en ABS laquées
en aluminium.
45
85
45
54
Socle
NOUVEAU
voir page 13.02
Couvercle
Alu anodisé naturel
Laqué alu
Noir
Emballage
GBA500501ALU
GBA452ALU
24 m
24 m
Laqué alu
Noir
Emballage
GBA500851ALU
GBA452ALU
12 m
24 m
Laqué alu
Noir
Emballage
GBA501311ALU
GBA452ALU
12 m
24 m
Laqué alu
Noir
Emballage
GBA501611ALU
GBA452ALU
Cloison
Angle intérieur
variable
83° à 97°
Angle extérieur
variable
83° à 140°
L4471ALU
L4472ALU
5 pièces
5 pièces
L4391ALU
L4392ALU
5 pièces
5 pièces
L4341ALU
L4342ALU
4 pièces
4 pièces
L4369
72 m
L4369
72 m
56
L4369
72 m
6
comp. 3
8m
24 m
comp. 2
comp. 1
6
Accessoires de mise à la terre
11.12
Jeu de bornes de terre
pour socle et couvercle
Fil de mise à
la terre avec
cosses
L5802
Matériau : tôle d’acier
Emballage : 25 jeux
L4181GNGE
L4182GNGE
L4183GNGE
Borne pour fil de
mise à la terre
Longueur
150 mm
300 mm
600 mm
Emballage :
25 pièces
25 pièces
25 pièces
L4187CHRO
Matériau : tôle d’acier
Goulottes
d'installation
Angle plat
Embout
Eclisses
(acier)
L4433ALU
5 pièces
L4467VERZ
L4478ALU
L4473ALU
4 pièces
5 pièces
L4398ALU
L4393ALU
4 pièces
5 pièces
L4348ALU
L4343ALU
2 pièces
5 pièces
10 paires
L4467VERZ
10 paires
L4467VERZ
10 paires
Montage des accessoires
Adaptateur pour
montage vertical
d'appareillage simple
45 x 45 mm
L4770
Borne de terre pour socle aluminium.
(Sauf le socle GBA500501ALU)
Borne de terre pour couvercle aluminium. (Utilisation
de cette borne de terre dans le socle GBA500501ALU)
11.13
tehalit.BRP en PVC, tehalit.BRAP
en alu et tehalit.BRS en acier
Un design moderne
Ces nouveaux systèmes de goulottes au design moderne offrent en combinaison avec les nouveaux
supports d’appareillage 45 mm, les boîtes d’encastrement 60 mm, les prises ecoline et CEE, une
solution idéale pour les installations électriques dans les bureaux, les labos, les sites de production,
les magasins, etc. .... Ces profilés, très stables, en PVC, en aluminium et en acier, ont des couvercles
d’une largeur de 80 mm. Grâce à ces couvercles, des plastrons supplémentaires pour les prises sont
inutiles. Dans les goulottes BRP et BRAP, respectivement en PVC et aluminium, le couvercles sont
alignés avec le rebord du profilé.
• Des profilés stables et robustes.
• Matériaux : BRP en PVC, BRAP en aluminium, BRS en acier.
• Des pièces de forme variables et recouvrantes.
• Dimensions : de 65 x 100 mm à 80 x 200 mm.
• Montage frontal pratique des supports esthétiques pour
l’appareillage 45 mm et les boîtes de montage pour tous
les appareils standards 60 mm du marché.
• Couleurs : RAL 9010 pour BRP et BRS, alu anodisé pour BRAP.
• Les couvercles ont toujours une largeur de 80 mm.
• 30 % gain de temps et 100 % sûr grâce au système de mise à
la terre intégré dans les nouvelles goulottes BRS.
11.14
• Livraison : socle et couvercle séparément.
• Pièces de forme : angles intérieur et extérieur variables, angle
plat, embout et cache-découpe pour BRS.
• Appareillage : 45 mm, 60 mm, prises ecoline et CEE
(BRAP et BRS).
focus
produit
Les supports esthétiques
pour l’appareillage 45 mm se
clipsent frontalement sur le
profilé.
30 % gain de temps et 100 %
sûr grâce au système de mise à
la terre intégré dans les nouvelles goulottes BRS.
Les nouvelles boîtes de montage
facilitent le montage de tout
l’appareillage standard de 60 mm
disponible sur le marché.
Des pièces de forme variables
et recouvrantes
pour tous les profilés en PVC,
aluminium et acier embellissent
et simplifient l’installation.
Hager apporte avec sa gamme
de prises “ecoline”
une solution pour un montage
rapide ainsi qu’un design
moderne.
Des caches-découpes
rendent les découpes entre les
profilés invisibles pour les
goulottes BRS en acier.
Les couvercles ont une largeur
de 80 mm
et évitent l’utilisation des plastrons
supplémentaires pour les prises.
11.15
tehalit.BRP
Goulottes en PVC
- montage frontal de
l'appareillage
- profilé avec couvercle
de 80 mm
- perforations du socle avec
intervalles de 50 mm pour le
montage de consoles et de
250 mm pour le montage mural
- pièces de forme variables en
PC/ABS (sans halogène)
Longueur standard :
demande, max. 6 m.
Livraison :
Socle fond perforé et couvercle
à commander séparément.
Teinte :
Matériau :
IP 40 - IK 07.
Socle
PVC
Couvercle
PVC
Blanc Paloma
BRP6510019010
BRP08029010
Emballage
8m
24 m
Blanc Paloma
BRP6513019010
BRP08029010
Emballage
8m
24 m
Blanc Paloma
BRP6517019010
BRP08029010
Emballage
8 m
24 m
Blanc Paloma
BRP65210D19010
BRP08029010 (2x)
Emballage
8m
24 m
80
100
NOUVEAU
65
80
130
BRP65100
65
80
170
BRP65130
65
80
210
80
BRP65170
65
BRP65210
11.16
Capacités de câblage, voir
page 11.41
Goulottes
d'installation
Appareillage :
voir pages 11.34 à 11.37
NOUVEAU
45 mm pour goulottes, voir
page 13.02
a
a
a
a
a
+/-7°
+/-7°
Angle intérieur
variable ±5°
PC/ABS sans
halogène
Angle extérieur
variable ±5°
PC/ABS sans
halogène
Embout
PC/ABS sans
halogène
Angle plat
PC/ABS sans
halogène
Cloison
PVC
Eclisses
Finition paroi
tôle d'acier
Cache-découpes
tôle d'acier
BRP651004H9010
BRP651003H9010
BRP6510069010
BRP651005H9010
M2026
BRP65XXX9
BRP65100W9010
BRP6510079010
1 pièce
1 pièce
1 pièce
1 pièce
50 m
10 paires
1 pièce
1 pièce
BRP651304H9010
BRP651303H9010
BRP6513069010
BRP651305H9010
M2026
BRP65XXX9
BRP65130W9010
BRP6513079010
1 pièce
1 pièce
1 pièce
1 pièce
50 m
10 paires
1 pièce
1 pièce
BRP651704H9010
BRP651703H9010
BRP6517069010
BRP651705H9010
M2026
BRP65XXX9
BRP65170W9010
BRP6517079010
1 pièce
1 pièce
1 pièce
1 pièce
50 m
10 paires
1 pièce
1 pièce
BRP65XXX9
BRP65210WD9010 BRP652107D9010
10 paires
1 pièce
BRP652104DH9010 BRP652103DH9010 BRP652106D9010
BRP652105DH9010 M2026
1 pièce
1 pièce
1 pièce
1 pièce
50 m
1 pièce
11.17
tehalit.BRAP
Goulottes en aluminium
l'appareillage
- profilé avec couvercle
de 80 mm
- pièces de forme variables en
PC/ABS (sans halogène)
- socle sans perforations
Longueur standard :
demande, max. 6 m.
Livraison :
Socle et couvercle à commander séparément.
Teinte :
Alu anodisé naturel, ELN
Autres teintes RAL sur
demande
Matériau :
Aluminium anodisé naturel
Socle
aluminium
Couvercle
aluminium
BRAP651001ELN
BRAP0802ELN
Emballage
8m
16 m
BRAP651301ELN
BRAP0802ELN
Emballage
8m
16 m
BRAP651701ELN
BRAP0802ELN
Emballage
8 m
16 m
BRAP802001ELN
BRAP0802ELN (2x)
80
100
NOUVEAU
65
80
130
BRAP65100
65
80
170
BRAP65130
65
BRAP65170
Emballage
80
200
80
6m
80
BRAP80200
11.18
16 m
Capacités de câblage, voir
page 11.41
Goulottes
d'installation
Appareillage :
NOUVEAU
page 13.02
a
a
a
a
a
+/-7°
+/-7°
Angle intérieur
variable ±5°
PC/ABS sans
halogène
Angle extérieur
variable ±5°
PC/ABS sans
halogène
Embout
aluminium
Angle plat
PC/ABS sans
halogène
Cloison
PVC
Goupilles de jonc- Finition paroi
tôle d'acier
tion
BRP651004HLAN
BRP651003HLAN
L6532ELN
BRP651005HLAN
M1043
L5412
BRAP65100WLAN
BRAP651007LAN
1 pièce
1 pièce
1 pièce
1 pièce
40 m
100 pièces
1 pièce
1 pièce
BRP651304HLAN
BRP651303HLAN
L6533ELN
BRP651305HLAN
M1043
L5412
BRAP65130WLAN
BRAP651307LAN
1 pièce
1 pièce
1 pièce
1 pièce
40 m
100 pièces
1 pièce
1 pièce
BRP651704HLAN
BRP651703HLAN
L6534ELN
BRP651705HLAN
M1043
L5412
BRAP65170WLAN
BRAP651707LAN
1 pièce
1 pièce
1 pièce
1 pièce
40 m
100 pièces
1 pièce
1 pièce
L8081ELN
L8082ELN
L8034ELN
L8085ELN
M1043
L5412
1 pièce
1 pièce
1 pièce
1 pièce
40 m
100 pièces
Cache-découpes
tôle d'acier
11.19
tehalit.BRAP
Accessoires de mise à la terre
Désignation
Caractéristiques
Emballage
Réf.
Fils de mise à la
terre avec
cosses
enfichable, section 4 mm²,
pour le raccordement
électrique des socles et
couvercles
100
100
25
L4181GNGE
L4182GNGE
L4183GNGE
Agrafe de
maintien
agrafe zingué
80
L4253BCHR
Borne de mise à la
terre
borne jusque 10 mm²
10
L4187CHRO
Bornes de mise à
la terre pour socles
et couvercles en
aluminium BRAP
matériau : tôle d’acier
1 set
= 25 pièces
L5802
L = 150 mm
L = 300 mm
L = 600 mm
L4181GNGE
L4253BCHR
L4187CHRO
L5802
11.20
systo
l'appareillage 45 mm pour goulottes
Les nouvelles prises systo pour goulottes bénéficient
d’un système de raccordement simple et rapide pour
vous faire gagner un temps précieux. Après le blanc et
sa texture très fine, systo se décline sous de nouvelles
couleurs : le gris titane pour les univers modernes et le
noir tout en sobriété et élégance pour s’accorder notamment avec les colonnes. La gamme “systo” ne comporte
pas uniquement des prises courant fort mais également
d’autres fonctions comme des prises informatiques, interrupteurs, boutons-poussoirs, etc… .
www.hager.be
tehalit.BRS
Goulottes en acier
- montage frontal de l'appareillage
- mise à la terre intégrée, respecter
les mesures de la mise à la terre
- profilé avec couvercle de 80 mm
- perforation du socle avec intervalles de 50 mm pour le montage
de consoles et de 250 mm pour
le montage mural
- pièces de forme fabriquées du
socle ou variables en PC/ABS
(sans halogène)
Longueur standard :
demande, max. 3,10 m.
Teinte standard :
Laqué blanc Paloma, RAL 9010
Autres teintes RAL sur demande
Mode de livraison :
Matériau :
Tôle d'acier zingué.
a
a
a
a
85-95°
Socle
tôle d'acier
Couvercle
tôle d'acier
Angle intérieur
tôle d'acier
Angle intérieur
variable ±5°
PC/ABS sans
halogène
Laqué blanc
Paloma
Zingué
Emballage
BRS6510019010
BRS08029010
BRS6510049010
BRS651004H9010
8m
32 m
1 pièce
1 pièce
Laqué blanc
Paloma
Zingué
Emballage
BRS6513019010
BRS08029010
BRS6513049010
BRS651304H9010
8m
32 m
1 pièce
1 pièce
Laqué blanc
Paloma
Zingué
Emballage
BRS6517019010
BRS08029010
BRS6517049010
BRS651704H9010
8m
32 m
1 pièce
1 pièce
Laqué blanc
Paloma
Zingué
Emballage
BRS6521019010
BRS08029010
BRS6521049010
BRS652104H9010
6m
32 m
1 pièce
1 pièce
NOUVEAU
80
100
1
2
H 66
BRS65100
80
130
1
2
H 66
BRS65130
80
170
1
2
H 66
BRS65170
80
210
1
2
H 66
BRS65210
11.22
voir page 11.41
Goulottes
d'installation
Appareillage :
NOUVEAU
page 13.02
a
a
a
a
a
85-95°
a
a
a
a
a
a
Angle extérieur
tôle d'acier
Angle extérieur
variable ±5°
PC/ABS sans
halogène
Embout
tôle d'acier
Angle plat
tôle d'acier
Angle plat
PC/ABS sans
halogène
BRS6510039010
BRS651003H9010
BRS6510069010
BRS6510059010
BRS651005H9010
1 pièce
1 pièce
1 pièce
1 pièce
1 pièce
BRS6513039010
BRS651303H9010
BRS6513069010
BRS6513059010
BRS651305H9010
1 pièce
1 pièce
1 pièce
1 pièce
1 pièce
BRS6517039010
BRS651703H9010
BRS6517069010
BRS6517059010
BRS651705H9010
1 pièce
1 pièce
1 pièce
1 pièce
1 pièce
BRS6521039010
BRS652103H9010
BRS6521069010
BRS6521059010
BRS652105H9010
1 pièce
1 pièce
1 pièce
1 pièce
1 pièce
Set de jonctions
tôle d'acier
BRS651009
1 paire
BRS651309
1 paire
BRS651709
1 paire
BRS652109
1 paire
Finition paroi
tôle d'acier
Cache-découpes
tôle d'acier
BRS65100W9010
BRS6510079010
1 pièce
1 pièce
BRS65130W9010
BRS6513079010
1 pièce
1 pièce
BRS65170W9010
BRS6517079010
1 pièce
1 pièce
BRS65210W9010
BRS6521079010
1 pièce
1 pièce
11.23
tehalit.BRS
Goulottes en acier
l'appareillage
- mise à la terre intégrée,
respecter les mesures de la
mise à la terre
- profilé avec couvercle de 80 mm
- perforation du socle avec
intervalles de 50 mm pour
le montage de consoles et de
250 mm pour le montage mural
- pièces de forme fabriquées du
socle ou variables en PC/ABS
(sans halogène)
Longueur standard :
demande, max. 3,10 m.
Teinte standard :
Autres teintes RAL sur demande
Matériau :
Tôle d'acier zingué.
Mode de livraison :
a
a
a
a
85-95°
Socle
tôle d'acier
Couvercle
tôle d'acier
Angle intérieur
tôle d'acier
Angle intérieur
variable ±5°
PC/ABS sans
halogène
BRS652101D9010
BRS08029010 (2x)
BRS652104D9010
BRS652104DH9010
4m
32 m
1 pièce
1 pièce
NOUVEAU
Laqué blanc
Paloma
Zingué
Emballage
80
1
210
2
80
3
4
H 66
BRS65210D
11.24
voir page 11.41
Goulottes
d'installation
Appareillage :
NOUVEAU
page 13.02
a
a
a
85-95°
a
a
a
a
a
a
a
a
Angle extérieur
tôle d'acier
Angle extérieur
variable ±5°
PC/ABS sans
halogène
BRS652103D9010
BRS652103DH9010 BRS652106D9010
1 pièce
1 pièce
Embout
tôle d'acier
1 pièce
Angle plat
tôle d'acier
Angle plat
PC/ABS sans
halogène
BRS652105D9010
BRS652105DH9010
1 pièce
1 pièce
Set de jonctions
tôle d'acier
BRS652109D
1 paire
Finition paroi
tôle d'acier
Cache-découpes
tôle d'acier
BRS65210WD9010
BRS652107D9010
1 pièce
1 pièce
11.25
tehalit.BRS
Accessoires
Cloison de séparation
métallique
Très stable et offre une blindage
supplémentaire
Cloison de séparation en PVC
comme séparation entre courant
fort et courant faible
TWS70VERZ
Désignation
Caractéristiques
Emballage
Réf.
Cloison de séparation pour
goulottes à montage frontal,
tôle d'acier zingué
pour la séparation du courant
32 m
TWS70VERZ
Cloison de séparation pour
goulottes à montage frontal,
PVC
pour la séparation du courant
48 m
G1612
NOUVEAU
G1612
11.26
tehalit.BRS
Accessoires
Désignation
Caractéristiques
Emballage
Réf.
Couvercle d'angle
extérieur
pour couvrir des angles
extérieurs fixes avec un
couvercle de 80 mm, RAL 9010
1
BRS0802A9010
Couvercle d'angle
intérieur
pour couvrir des angles
intérieurs fixes avec un
couvercle de 80 mm, RAL 9010
1
BRS0802I9010
Agrafe de maintien
agrafe zinguée
80
L4253BCHR
Borne de mise à la
terre
pour raccorder à la jonction
ou comme point de mise à la
terre jusque 10 mm²
10
L4187CHRO
Mise à la terre
universelle
pour le raccordement électrique
des socles ou comme point de
connexion pour la mise à la
terre
10
G2401
Fils de mise à la
terre
enfichable, section 4 mm²,
pour le raccordement
électrique des socles et
couvercles ainsi que pour
le pontage des pièces de
forme
100
100
25
L4181GNGE
L4182GNGE
L4183GNGE
BRS0802A9010
NOUVEAU
BRS0802I9010
L4253BCHR
L4187CHRO
G2401
L4181GNGE
L = 150 mm
L = 300 mm
L = 600 mm
11.27
Goulottes
d'installation
NOUVEAU
tehalit.BKIS
Goulottes d'encastrement pour
cloisons creuses
Il est important pour des bureaux d'être équipés d'une installation électrique flexible et durable qui
pourra répondre à chaque instant aux besoins réels des utilisateurs. La goulotte tehalit.BKIS pour
cloisons creuses, répondra à l'ensemble de ces exigences.
Résultat : une utilisation optimale de la place disponible car les meubles pourront être placés contre
les murs.
• Un système unique : montage ultrarapide, facile et léger.
• Matériau : acier.
• Une installation très compacte.
• Couleurs : blanc Paloma RAL 9010, noir RAL 9011
et zingué.
• Existe en 1 ou 2 compartiments.
• Toutes les pièces de forme sont disponibles.
• Montage possible de l’appareillage au format
45 mm, 60 mm et ecoline.
• Encastrable dans les cloisons avec des parois de 12,5 mm et
25 mm.
• Résistante au feu suivant DIN 4102-2.
11.28
focus
produit
Etape 1 :
Etape 4 :
Un support de montage
Clipsage frontal de
l’appareillage
par traverse.
au format 45 mm, 60 mm et
ecoline.
Etape 2 :
Etape 5 :
Montage des parois
Montage des couvercles
80 mm
contre les supports.
pour fermer les goulottes.
Une finition irréprochable.
Etape 3 :
Etape 6 :
Clipser les 2 profilés
latéraux
Les pièces de forme
dans les supports de montage et
fermer les clips de verrouillage.
pemettent un montage de la
goulotte BKIS identique à celui
d’une goulotte traditionnelle.
11.29
tehalit.BKIS
Goulottes d'encastrement simples, paroi épaisseur 12,5 mm
Goulottes d’encastrement
pour cloisons creuses :
• Est constituée de deux profilés
latéraux, un support de
montage et un couvercle de
80 mm (toutes ces pièces sont
à commander séparément).
• Pour 2 m de goulotte, il faut
commander 4 m de profilés
latéraux, 2 m de couvercle et
un support de montage par
traverse.
• Montage possible d’une
goulotte simple ou double.
• Largeur pour une goulotte
simple : 130 mm.
• Montage de l’appareillage :
ecoline, de l’appareillage
60 mm ou 45 mm.
• Pour parois avec une
épaisseur de 12,5 mm.
• Pièces de forme réalisées à
partir du socle.
• Règles de la mise à la terre à
respecter.
Livraison : 2 m
Mode de livraison :
socle et couvercle séparément
socle = 2 x 1 profilé latéral
Profilé latéral
tôle d’acier
Couvercle 80 mm
tôle d’acier
Angle intérieur
Laqué blanc Paloma
Laqué anthracite
Zingué
BKIS1213019010
BKIS1213019011
BKIS121301VERZ
BRS08029010
BRS08029011
BRS0802VERZ
BKIS121304E9010 BKIS121303E9010
BKIS121304E9011 BKIS121303E9011
BKIS121304EVERZ BKIS121303EVERZ
Emballage
32 m
32 m
1 pièce
Angle extérieur
1 pièce
tehalit.BKIS
Goulottes d'encastrement doubles, paroi épaisseur 12,5 mm
11.30
Profilé latéral
tôle d’acier
Profilé mitoyen
tôle d’acier
Couvercle 80 mm
tôle d’acier
Laqué blanc Paloma
Laqué anthracite
Zingué
BKIS1213019010
BKIS1213019011
BKIS121301VERZ
BKIS251301M9010 BRS08029010
BKIS251301M9011 BRS08029011
BKIS251301MVERZ BRS0802VERZ
BKIS121304D9010 BKIS121303D9010
BKIS121304D9011 BKIS121303D9011
BKIS121304DVERZ BKIS121303DVERZ
Emballage
32 m
12 m
1 pièce
32 m
Angle intérieur
Angle extérieur
1 pièce
Goulottes
d'installation
Teintes :
Noir, RAL 9011
Zingué, VERZ
Matériau profilé :
tôle d’acier zingué
Matériau support :
polyamide
Appareillage :
Angle plat
Embout
Té
Jonction
Support universel
BKIS121305E9010
BKIS121305E9011
BKIS121305EVERZ
BKIS121306E9010
BKIS121306E9011
BKIS121306EVERZ
BKIS121308E9010
BKIS121308E9011
BKIS121308EVERZ
BKISKPE
BKISKPE
BKISKPE
BKIS130MHU
BKIS130MHU
BKIS130MHU
1 pièce
1 pièce
1 pièce
20 pièces
25 pièces
Angle plat
Embout
Té
Jonction
Support universel
BKIS121305D9010
BKIS121305D9011
BKIS121305DVERZ
BKIS121306D9010
BKIS121306D9011
BKIS121306DVERZ
BKIS121308D9010
BKIS121308D9011
BKIS121308DVERZ
BKISKPD
BKISKPD
BKISKPD
BKIS130MHU (x2)
BKIS130MHU (x2)
BKIS130MHU (x2)
1 pièce
1 pièce
1 pièce
12 pièces
25 pièces
Borne pour fil de
mise à la terre
Fil de mise à la terre
avec cosses
avec cosses
avec cosses
Longueur 150 mm
Longueur 300 mm
Longueur 600 mm
Accessoires
Borne de terre
universelle
G2401
L4187CHRO
L4181GNGE
L4182GNGE
L4183GNGE
Emballage
10 pièces
Emballage
10 pièces
Emballage
100 pièces
Emballage
100 pièces
Emballage
25 pièces
11.31
tehalit.BKIS
Goulottes d'encastrement simples, paroi épaisseur 25 mm
Goulottes d’encastrement
pour cloisons creuses :
• Est constituée de deux profilés
latéraux, un support de
montage et un couvercle de
80 mm (toutes ces pièces sont
à commander séparément).
• Pour 2 m de goulotte, il faut
commander 4 m de profilés
latéraux, 2 m de couvercle et
un support de montage par
traverse.
• Pour parois avec une épaisseur de 25 mm
(2 panneaux de 12,5 mm).
• Montage possible d’une
goulotte simple ou double.
• Largeur pour une goulotte
simple : 130 mm.
• Montage de l’appareillage.
ecoline, de l’appareillage
60 mm ou 45 mm.
• Pièces de forme réalisées à
partir du socle.
• Règles de la mise à la terre à
respecter.
Livraison : 2 m
Mode de livraison :
socle et couvercle séparément
socle = 2 x 1 profilé latéral
Profilé latéral
tôle d’acier
Couvercle 80 mm
tôle d’acier
Angle intérieur
Laqué blanc Paloma
Laqué anthracite
Zingué
BKIS2513019010
BKIS2513019011
BKIS251301VERZ
BRS08029010
BRS08029011
BRS0802VERZ
BKIS251304E9010 BKIS251303E9010
BKIS251304E9011 BKIS251303E9011
BKIS251304EVERZ BKIS251303EVERZ
Emballage
32 m
32 m
1 pièce
Angle extérieur
1 pièce
tehalit.BKIS
Goulottes d'encastrement doubles, paroi épaisseur 25 mm
11.32
Profilé latéral
tôle d’acier
Profilé mitoyen
tôle d’acier
Couvercle 80 mm
tôle d’acier
Laqué blanc Paloma
Laqué anthracite
Zingué
BKIS2513019010
BKIS2513019011
BKIS251301VERZ
BKIS251301M9010 BRS08029010
BKIS251301M9011 BRS08029011
BKIS251301MVERZ BRS0802VERZ
BKIS251304D9010 BKIS251303D9010
BKIS251304D9011 BKIS251303D9011
BKIS251304DVERZ BKIS251303DVERZ
Emballage
32 m
32 m
1 pièce
32 m
Angle intérieur
Angle extérieur
1 pièce
Goulottes
d'installation
Teintes :
Noir, RAL 9011
Zingué, VERZ
Matériau profilé :
tôle d’acier zingué
Matériau support :
polyamide
Appareillage :
Angle plat
Embout
Té
Jonction
Support universel
BKIS251305E9010
BKIS251305E9011
BKIS251305EVERZ
BKIS251306E9010
BKIS251306E9011
BKIS251306EVERZ
BKIS251308E9010
BKIS251308E9011
BKIS251308EVERZ
BKISKPE
BKISKPE
BKISKPE
BKIS130MHU
BKIS130MHU
BKIS130MHU
1 pièce
1 pièce
1 pièce
20 pièces
25 pièces
Angle plat
Embout
Té
Jonction
Support universel
BKIS251305D9010
BKIS251305D9011
BKIS251305DVERZ
BKIS251306D9010
BKIS251306D9011
BKIS251306DVERZ
BKIS251308D9010
BKIS251308D9011
BKIS251308DVERZ
BKISKPD
BKISKPD
BKISKPD
BKIS130MHU (x2)
BKIS130MHU (x2)
BKIS130MHU (x2)
1 pièce
1 pièce
1 pièce
12 pièces
25 pièces
Borne pour fil de
mise à la terre
avec cosses
avec cosses
avec cosses
Longueur 150 mm
Longueur 300 mm
Longueur 600 mm
Accessoires
Borne de terre
universelle
G2401
L4187CHRO
L4181GNGE
L4182GNGE
L4183GNGE
Emballage
10 pièces
Emballage
10 pièces
Emballage
100 pièces
Emballage
100 pièces
Emballage
25 pièces
11.33
Supports pour appareillage 45 mm
• Les supports d’appareillage
au format 45 mm se clipsent
frontalement sur le profilé.
Teintes :
Noir, RAL 9011
Laqué alu, ALU
Désignation
Caractéristiques
Emb.
Réf.
Support d’appareillage 45 mm
support simple
1
1
1
GT4519010
GT4519011
GT451ALU
support double
1
1
1
GT4529010
GT4529011
GT452ALU
support triple
1
1
1
GT4539010
GT4539011
GT453ALU
pour support d’appareillage
45 x 45 mm
1
LFF79H
h. 80 x l. 95 mm
GT4519010
h. 80 x l. 140 mm
GT4529010
h. 80 x l. 185 mm
GT4539010
Boîte d’isolation
LFF79H
Appareillage systo
NOUVEAU
voir page 13.02
WS122
11.34
Boîtes de montage pour appareillage standard 60 mm
Teintes :
Laqué alu, LAN
Désignation
Caractéristiques
Emb.
Réf.
Boîte de montage simple,
courant fort
montage d'appareillage
60 mm
1
G2850
Boîte de montage double,
courant fort
60 mm
1
G2860
Cadre de montage simple,
courant faible
60 mm
1
G2870
Cadre de finition
appareillage 60 mm
(uniquement pour BRS)
à utiliser quand la plaque de
finition de l'appareillage standard
est > 80 mm ou quand cette
plaque est fort arrondie (montage
de ce cadre entre la plaque de
finition de l'appareillage standard
et le couvercle de la goulotte)
1
1
G35609010
G3560LAN
Goulottes
d'installation
• Les boîtes d’appareillage
pour appareillage 60 mm se
clipsent frontalement sur le
profilé.
NOUVEAU
G2850
NOUVEAU
G2860
NOUVEAU
G2870
G35609010
11.35
Appareillage ecoline
• ecoline se clipse
frontalement sur les profilés
des goulottes BRP / BRAP /
BRS / BKIS.
• Faible encombrement grâce
à la technique d’enfichage
rapide.
• Boîtier de la prise à
double isolation.
• Prise avec sécurité enfants.
• Le connecteur d’entrée
G4703 est nécessaire pour
le raccordement de la prise.
Teintes :
Pour caches et plastrons :
Alu laqué, LAN
Désignation
Caractéristiques
Emb.
Réf.
Prise double 16 A, 250 V
en blanc RAL 9010
avec la technique d’enfichage
rapide
1
G39999010
en rouge
rapide
1
G3999ROT
Plastron pour prise double
plastron modulaire pour prise
double ecoline
1
G35009010
1
G3501LAN
le plastron intermédiaire est
nécesaire pour la combinaison
de prises et boîtiers de
données avec le plastron
modulaire juxtaposable.
1
G35519010
1
G3561LAN
Connecteur d’entrée
pour prise ecoline
1
G4703
Connecteur de sortie
pour prise ecoline
1
G4713
Cadre de montage pour
courant faible
cadre de montage pour
la prise réf. G3155
1
G2870
Prise double RJ45
prise data double Cat 6 UTP
ecoline
1
G3155
Plastron modulaire
plastron modulaire avec cache
central pour prise double
RJ45, montage horizontal /
vertical
1
G32249010
1
G3234LAN
longueur : 300 mm
1
G4733
longueur : 450 mm
1
G4743
longueur : 750 mm
1
G4753
longueur : 1500 mm
1
G4796
longueur : 2500 mm
1
G4797
longueur : 4500 mm
1
G4798
G39999010
G35009010
Plastron intermédiaire
G35519010
G4703
G4713
G2870
G3155
G32249010
Câble d’alimentation
G4733
11.36
tehalit.BRAP / BRS / BKIS
Boîtes de montage pour appareillage CEE
• Plastron en PC/ABS avec
prédécoupes suivant la
grandeur de la prise CEE.
Garantit une belle finition.
Livraison :
Boîte de montage, 4 vis
autotaraudeuses et
2 serres-câbles.
Désignation
Caractéristiques
Emb.
Réf.
Boîte de montage CEE
boîte en polyamide, livrée avec
4 vis et 2 serres-câbles
(entraxe prise CEE : 60 ou 70 mm)
1
G2745
Plastron
plastron à utiliser en
combinaison avec la boîte de
montage pour l’appareillage
CEE, blanc Paloma RAL 9010
1
G33749010
1
G3374LAN
Goulottes
d'installation
• Grandes boîtes stables pour
montage dans les goulottes
BRAP et BRS.
Elles accueillent
l’appareillage CEE jusque
32 A et sont compatibles
avec les différentes marques.
Teintes :
Alu laqué, LAN
G2745
G33749010
CEE, laqué en alu
11.37
tehalit.LFF
LFF en PVC : capacités de câblage des goulottes d’installation
LFF400900
nombre de câbles
avec appareillage
45 x 45
entraxe 60
courant fort
3 x 2,5 mm2
zone 1
courant faible
L 120 - 4 paires
zone 1
section nominale / utile *
par zone en mm²
10
(1)
zone 1/2
(2)
CEE
8
sans
appareillage
17
5/5
4/4
8/8
24
19
35
zone 1/2
12 / 12
9/9
17 / 17
zone 1
1850 / 925
1420 / 710
2650 / 1325
zone 1/2
900 / 450
685 / 342
1300 / 650
LFF401100
nombre de câbles
courant fort
3 x 2,5 mm2
110
courant faible
L 120 - 4 paires
par zone en mm²
40
zone 1
14
11
21
zone 1/2
6/6
5/5
10 / 10
zone 1
31
26
42
zone 1/2
15 / 15
13 / 13
21 / 21
zone 1
2350 / 1175
1900 / 950
3250 / 1625
zone 1/2
1150 / 575
925 / 463
1600 / 800
LFF600900
nombre de câbles
courant fort
3 x 2,5 mm2
90
courant faible
L 120 - 4 paires
par zone en mm²
60
zone 1
21
19
29
zone 1/2
10 / 10
9/9
14 / 14
zone 1
47
44
58
zone 1/2
23 / 23
21 / 21
29 / 29
zone 1
3550 / 1775
3320 / 1660
4550 / 2200
zone 1/2
1750 / 875
1635 / 817
2200 / 1100
zone 1
26
24
LFF601100
nombre de câbles
courant fort
3 x 2,5 mm2
110
courant faible
L 120 - 4 paires
par zone en mm²
60
11.38
(1)
12
35
zone 1/2
12 / 12
11 / 11
6/6
19 / 19
zone 1
58
53
26
70
zone 1/2
28 / 28
25 / 25
12 / 12
35 / 35
zone 1
4400 / 2200
4000 / 2000
1960 / 980
5500 / 2600
zone 1/2
2150 / 1075
1950 / 975
930 / 450
2600 / 1300
zone 1 = capacité pour goulottes sans cloison
(2)
zone 1/2 = capacité pour goulottes avec cloison au milieu
tehalit.GBD / GBA
GBD en PVC
avec appareillage sans appareillage
courant fort
3 x 2,5 mm2
compartiment 1
2+2
15
courant faible
compartiment 1
L 120 - 4 paires
2+2
25
compartiment 1
7+7
20
15 + 15
40
3
3
2
7
9
9
5
15
18
Goulottes
d'installation
45
54
GBD500500
nombre de
câbles
45
85
GBD500850
nombre de
câbles
courant fort
3 x 2,5 mm2
courant faible
compartiment 1
L 120 - 4 paires
56
GBD501310
compartiment 2 zone
zone
compartiment 1 zone
zone
compartiment 2 zone
courant faible
zone
L 120 - 4 paires
compartiment 1 zone
zone
compartiment 2
section nominale / utile * totale
en mm2
compartiment 1
compartiment 2 zone
par zone en mm2
zone
compartiment 1 zone
zone
nombre de
câbles
6
courant fort
3 x 2,5 mm2
1
2
1
2
1
2
1
2
19
32
34
2610 / 1305
2720 / 1360
1
2
1
2
710
760
400
1200
/
/
/
/
360
380
200
600
GBD501610
comp. 3
nombre de
câbles
courant fort
3 x 2,5 mm2
comp. 2
courant faible
L120 - 4 paires
comp. 1
section nominale / utile * en mm2
6
compartiment
compartiment
compartiment
compartiment
compartiment
compartiment
compartiment
compartiment
compartiment
3
2
1
3
2
1
3
2
1
11
8
11
16
12
16
1310 / 655
1020 / 510
1310 / 655
20
17
20
35
30
35
1870 / 935
1620 / 810
1870 / 935
* section servant de base de calcul pour définir les contenances en fonction des différentes sections de
câbles
11.39
tehalit.GBD
GBD en PVC
56
avec appareillage
sans appareillage
zone 1
5
29
zone 2
11
zone 1
10
zone 2
21
GBD501000
nombre de câbles
courant fort
3 x 2,5 mm2
compartiment 1
courant faible
L 120 - 4 paires
compartiment 1
section nominale / utile * totale en mm²
compartiment 1
section nominale / utile * par zone en mm²
compartiment 1
58
4694 / 2347
zone 1
840 / 420
zone 2
1740 / 870
zone 1
5
zone 2
3
GBD501600
nombre de câbles
courant fort
3 x 2,5 mm
compartiment 2
22
2
compartiment 1
courant faible
L 120 - 4 paires
compartiment 2
compartiment 1
56
zone 1
3
zone 2
11
zone 1
10
zone 2
7
zone 1
7
zone 2
21
compartiment 2
compartiment 1
45
nombre de câbles
courant fort
3 x 2,5 mm2
zone 2
zone 1
compartiment 3
compartiment 2
45
207
2
4376 / 2188
zone 2
zone 1
840 / 420
zone 2
600 / 300
zone 1
600 / 300
zone 2
1740 / 870
45
courant faible
L120 - 4 paires
56
5
3
zone 1
1
zone 2
3
zone 1
1
8
compartiment 3
zone 1
15
zone 2
9
compartiment 2
zone 1
5
zone 2
9
compartiment 1
zone 1
zone 2
zone 2
compartiment 1
zone 2
zone 1
1
54
GBD501900
zone 1
3
44
3584 / 1792
compartiment 2
compartiment 1
27
zone 1
5
zone 2
15
16
20
38
28
34
compartiment 3
3100 / 1550
compartiment 2
2300 / 1150
2750 / 1375
compartiment 1
22
compartiment 3
zone 1
zone 2
750 / 375
compartiment 2
zone 1
420 / 210
zone 2
740 / 370
compartiment 1
zone 1
400 / 200
zone 2
1200 / 600
1200 / 600
11.40
tehalit.BRP / BRAP / BRS
BRP/BRAP/BRS651001
nombre de câbles
courant faible
L 120 - 4 paires
80
100
1
2
section nominale / utile* totale en mm2
section nominale / utile* par zone
65
80
130
nombre de câbles
courant fort
3 x 2,5 mm2
courant faible
L 120 - 4 paires
2
65
1
2
1
2
avec appareillage
sans appareillage
6
6
12
12
33
66
2650 / 5300
zone 1
zone 2
495 / 990
495 / 990
zone
zone
zone
zone
10
10
20
20
1
2
1
2
40
78
3150 / 6300
zone 1
zone 2
832 / 1664
832 / 1664
zone
zone
zone
zone
19
19
37
37
BRP/BRAP/BRS651701
1
nombre de câbles
80
170
zone
zone
zone
zone
BRP/BRAP/BRS651301
1
courant fort
3 x 2,5 mm2
courant faible
L 120 - 4 paires
2
65
1
1
2
1
2
57
112
4500 / 9000
zone 1
zone 2
1492 / 2984
1492 / 2984
zone
zone
zone
zone
25
25
45
45
80
BRP65210D1/BRS652101D
nombre de câbles
2
3
courant fort
3 x 2,5 mm2
courant faible
L 120 - 4 paires
80
210
courant fort
3 x 2,5 mm2
Goulottes
d'installation
BRP / BRAP / BRS
4
65
1
2
1
2
70
130
5750 / 11700
zone 1
zone 2
2050 / 4300
2050 / 4300
zone
zone
zone
zone
17
17
30
30
BRAP802001
nombre de câbles
2
3
80
200
80
1
4
80
courant fort
3 x 2,5 mm2
courant faible
L 120 - 4 paires
1
2
1
2
54
100
7000 / 14000
zone 1
1850 / 3700
zone 2
1850 / 3700
* Section servant de base de calcul pour définir les contenances en fonction des différentes sections de câbles
11.41
Equipement des bureaux
L'offre "solutions pour bureaux" a été conçue pour répondre à la plupart des cas d'alimentation en
courant fort et faible des postes de travail. Composée entre autres de blocs multiprises, de colonnes
et colonnettes, de passages de plancher..., ces produits conviennent aussi bien aux bureaux qu'aux
espaces de réunion.
12.02
tehalit.RS
colonnes pour appareillage 45 mm
12.10
tehalit.RS
colonnes pré-équipées RS design
pour appareillage 45 mm
12.12
tehalit.NR
blocs multiprises pour appareillage
45 mm
12.14
modules multiprises téléscopiques
12.18
passages de plancher / accessoires
12.20
sorties de câbles / répartiteurs
12.25
guide technique
12.26
Equipement de
postes de travail
tehalit.DA 200
colonnes pour appareillage
45 mm, 60 mm, ecoline et CEE
12.01
tehalit.DA 200
Colonnes et colonnettes en
aluminium
Le bâtiment tertiaire est régulièrement soumis à des reconfigurations de ses espaces bureaux. Quant à
l’approvisionnement électrique, celui-ci doit pouvoir s’adapter à n’importe quelle configuration en un clin
d’oeil. Plus pratiques et plus sûres, les colonnes ou colonnettes d’installation sont, dans ces cas là, la
meilleure solution.
• Montage rapide et sûr par une seule personne, grâce au
système à serrage unique et au niveau à bulle livré avec la
colonne.
• Matériau : aluminium.
• Disponible en simple et double face.
• Gamme complète : colonnes à serrage, colonnes mobiles et
colonnettes pac post.
• Design : discret en aluminium anodisé ou laqué en blanc
Paloma, RAL 9010.
• Enclipsage direct des prises zénith dans les colonnes
DA 200-45.
12.02
• Dimensions :
- 66 x 66 mm et 130 x 66 mm pour DA 200-45.
- 68 x 98 mm et 136 x 98 mm pour DA 200-80.
• Livraison : profilé couvercle(s), set de mise à la terre, collerette,
niveau, cloison amovible (uniquement pour DA 200-80) et tuyau
flexible pour la colonne mobile (pied à commander séparément).
• Teintes :
- blanc Paloma, RAL 9010.
- aluminium anodisé naturel.
1
focus
produit
Simple ou double face
Un niveau prémonté
Toutes les colonnes du type
DA 200-45 et DA 200-80 sont
disponibles en simple et double
face.
pour assurer la verticalité de la
colonne.
Enclipsage direct
Une flexibilité totale
de l'appareillage au format 45 mm
dans le profilé de la colonne
DA 200-45. Des supports
d'appareillage ne sont plus
nécessaires.
L'agrafe maintient les câbles à
leur place. Lorsque la colonne
doit êtré déplacée, il n'est pas
nécessaire de déconnecter
l'appareillage. Il suffit simplement
de retirer les câbles.
Une finition soignée
Un gain de temps
La collerette anthracite
RAL 7021 garantit une finition
irréprochable.
grâce au système de serrage
astucieux. Le montage se fait
par une seule personne.
7
12.03
tehalit.DA 200 - Colonnes à serrage
Appareillage 45 mm, 60 mm, ecoline et CEE
2 variantes :
• Colonnes à serrage (S) pour :
- appareillage 45 mm
- appareillage 60 mm,
app. ecoline et CEE.
• Montage rapide et aisé par une
personne.
• Profilés : simple et double face.
Teintes :
Aluminium anodisé, ELN
Noir, RAL 9011
Désignation
Caractéristiques
Hauteur
Emb. Réf.
de fixation
Colonne simple face DA 200-45
pour app. 45 mm
à serrage
profilé légèrement bombé
(66 x 66 mm), incl. système de
serrage, niveau prémonté, set
de mise à la terre et collerette
2,7 – 3 m
1
1
DAS452700ELN
DAS4527009010
3 – 3,3 m
1
1
DAS453000ELN
DAS4530009010
3,3 – 3,6 m 1
1
DAS453300ELN
DAS4533009010
NOUVEAU
Appareillage, voir page 12.07
Tableau de choix des longueurs
de profilés, voir page 12.27
Appareillage systo
45 mm voir page 13.02
Colonne double face DA 200-45
pour app. 45 mm
à serrage
NOUVEAU
1
1
DAS2452700ELN
DAS24527009010
1
1
DAS2453000ELN
DAS24530009010
3,3 – 3,6 m 1
1
DAS2453300ELN
DAS24533009010
Cloison pour DA 200-45
cloison 2 m
(à commander séparément)
50 m M2024
Adaptateur pour appareillage
simple 45 mm
autorise le montage vertical
d'app. simple 45 mm
10
pour app. 45 mm, 60 mm,
app. ecoline et CEE
à serrage
de mise à la terre, cloison et
collerette
pour app. 45 mm, 60 mm,
app. ecoline et CEE
à serrage
Collerette pour colonnes
à serrage DA 200
(comme pièce de rechange)
DAC809011
Cache de finition
(montage sans faux plafond)
L4770
2,5 – 2,8 m 1
1
DAS802500ELN
DAS8025009010
2,8 – 3,1 m 1
1
DAS802800ELN
DAS8028009010
3,1 – 3,4 m 1
1
DAS803100ELN
DAS8031009010
3,4 – 3,7 m 1
1
DAS803400ELN
DAS8034009010
2,5 – 2,8 m
2,8 – 3,1 m
de mise à la terre, cloison et
collerette
DAS452700ELN
1
1
DAS2802500ELN
DAS28025009010
1
1
DAS2802800ELN
DAS28028009010
3,1 – 3,4 m 1
1
DAS2803100ELN
DAS28031009010
3,4 – 3,7 m 1
1
DAS2803400ELN
DAS28034009010
pour DA 200-45, simple, anthracite
pour DA 200-45, simple, blanc Paloma
1
1
DAC459011
DAC459010
pour DA 200-45, double, anthracite
pour DA 200-45, double, blanc Paloma
1
1
DAC2459011
DAC2459010
pour DA 200-80, simple, anthracite
pour DA 200-80, simple, blanc Paloma
1
1
DAC809011
DAC809010
pour DA 200-80, double, anthracite
pour DA 200-80, double, blanc Paloma
1
1
DAC2809011
DAC2809010
cache les câbles, la tige
et le plateau de serrage
1
L1840
L1840
12.04
Exécutions spéciales et
laquage en teintes RAL standard par le service camelea.
2,7 – 3 m
3 – 3,3 m
de mise à la terre et collerette
Appareillage systo
L4770
Matériau :
• Socle et couvercle en
aluminium.
• Embout en polyamide.
• Mécanisme de serrage en tôle.
• Collerette en polyamide.
tehalit.DA 200 - Colonnes mobiles
Appareillage 45 mm, 60 mm et ecoline
Appareillage, voir à partir de la
page 12.07
Matériau :
• Socle et couvercle en aluminium.
• Embout en polyamide / aluminium.
• Collerette en polyamide.
• Pied en fonte.
Désignation
Caractéristiques
profilé
pour app. 45 mm
avec tuyau flexible
2m
(66 x 66 mm), incl. tuyau flexible
(longueur 2 m, diam. 40 mm),
couvercle, collerette, set de
mise à la terre
sans pied
1
1
DAF452000ELN
DAF4520009010
2m
1
1
DAF2452000ELN
DAF24520009010
NOUVEAU
Appareillage systo
pour app. 45 mm
avec tuyau flexible
NOUVEAU
Appareillage systo
L4770
Teintes :
Gris clair, RAL 7035
Noir, RAL 9011
(130 x 66 mm), incl. tuyau
flexible (longueur 2 m, diam.
40 mm), couvercles, collerette,
set de mise à la terre
sans pied
Hauteur
Emb. Réf.
Cloison pour
DA 200-45
cloison 2 m
pour DA 200-45
50 m M2024
simple 45 mm
autorise le montage vertical de
tous les types d'appareillage
simple comme des interrupteurs, RJ45, ...
10
L4770
pour app. 45 mm, 60 mm et
ecoline
avec tuyau flexible
2m
(68 x 98 mm), incl. tuyau flexible
(longueur 2 m diam. 40 mm),
couvercle, cloison, collerette,
sans pied
1
1
DAF802000ELN
DAF8020009010
pour app. 45 mm, 60 mm et
ecoline
avec tuyau flexible
2m
(136 x 98 mm), incl. tuyau
flexible (longueur 2 m diam. 40 mm),
couvercles, cloison, collerette,
sans pied
1
1
DAF2802000ELN
DAF28020009010
Pied pour colonne simple face
DA 200-45 / DA 200-80
pied en fonte (toujours à
commander séparément)
poids : 15 kg
dimensions : 300 x 300 x 26 mm
1
1
DAFF20009011
DAFF20007035
Pied pour colonne double face
DA 200-45 / DA 200-80
pied en fonte (toujours à
commander séparément)
poids : 15 kg
dimensions : 300 x 340 x 26 mm
1
1
DAFF220009011
DAFF220007035
DAF802000ELN
DAFF20009011
12.05
Equipement de
postes de travail
2 variantes :
• Colonnes avec tuyau flexible
(F) pour :
- appareillage 60 mm et app.
ecoline.
• Montage rapide et aisé.
• Profilés : simple et double
face.
tehalit.DA 200 - Colonnettes
Appareillage 45 mm, 60 mm, ecoline et CEE
• Colonnettes pac post (P) pour :
- appareillage 60 mm, app.
ecoline et CEE.
• Profilés : simple et double
face.
Teintes :
Appareillage voir à partir de la
page 12.07
Matériau :
• Socle et couvercle en
aluminium.
• Embout en polyamide.
• Plaque de fond en tôle d'acier.
Désignation
Caractéristiques
Hauteur
Emb. Réf.
Colonnette simple face
DA 200-45 pour app. 45 mm
colonnette en aluminium pour
appareillage 45 mm,
dim. 66 x 66 mm;
dim. pied de fixation :
137 x 137 mm
650 mm
1
1
DAP45700ELN
DAP457009010
appareillage 45 mm,
dim. 130 x 66 mm;
136 x 200 mm
650 mm
1
1
DAP245700ELN
DAP2457009010
NOUVEAU
Appareillage systo
Colonnette double face
DA 200-45 pour app. 45 mm
NOUVEAU
Appareillage systo
Cloison pour
DA 200-45
cloison en PVC, longueur 2 m,
à commander séparément
50 m M2024
simple 45 mm
tous les types d'appareillage
simple comme des interrupteurs, RJ45, ...
10
L4770
Colonnette simple face
DA 200-80
appareillage 45 mm, 60 mm,
ecoline et CEE,
dim. 68 x 98 mm;
139 x 168 mm
650 mm
1
1
DAP80650ELN
DAP806509010
Colonnette double face
DA 200-80
appareillage 45 mm, 60 mm,
ecoline et CEE,
dim. 136 x 98 mm;
168 x 200 mm
650 mm
1
1
DAP280650ELN
DAP2806509010
Cloison pour
DA 200-80
cloison en PVC, longueur 2 m,
à commander séparément
DAP45700ELN
L4770
DAP280650ELN
12.06
50 m M2026
tehalit.DA 200
Supports pour appareillage 45 mm
Teintes :
Noir, RAL 9011
Laqué alu, ALU
Désignation
Caractéristiques
Emb.
Réf.
support simple
1
1
1
GT4519010
GT4519011
GT451ALU
support double
1
1
1
GT4529010
GT4529011
GT452ALU
support triple
1
1
1
GT4539010
GT4539011
GT453ALU
pour support d’appareillage
45 x 45 mm
1
LFF79H
h. 80 x l. 95 mm
GT4519010
h. 80 x l. 140 mm
GT4529010
h. 80 x l. 185 mm
GT4539010
Boîte d’isolation
LFF79H
Appareillage systo
NOUVEAU
voir page 13.02
12.07
Equipement de
postes de travail
• Les supports d’appareillage
au format 45 mm se clipsent
frontalement dans le profilé.
tehalit.DA 200
Boîtes de montage pour appareillage CEE
• Grandes boîtes stables pour
montage dans les colonnes
DA 200.
Elles accueillent
l’appareillage CEE jusque
32 A et sont compatibles
avec les différentes
marques.
• Plastron en PC/ABS avec
prédécoupes suivant la
grandeur de la prise CEE.
Garantit une belle finition.
Livraison :
Boîte de montage, 4 vis
autotaraudeuses et
2 serres-câbles.
Désignation
Caractéristiques
Emb.
Réf.
Boîte de montage CEE
boîte en polyamide, livrée avec
4 vis et 2 serres-câbles
(entraxe prise CEE : 60 ou 70 mm)
1
G2745
Plastron
CEE, blanc Paloma RAL 9010
1
G33759010
1
G3375LAN
Teintes :
Alu laqué, LAN
G2745
CEE, laqué en alu
G33759010
tehalit.DA 200
Boîtes de montage pour appareillage standard 60 mm
• Les boîtes d’appareillage
pour appareillage 60 mm se
clipsent frontalement dans le
profilé.
Désignation
Caractéristiques
Emb.
Réf.
Boîte de montage simple
Courant fort
60 mm
1
G2850
Boîte de montage double
Courant fort
60 mm
1
G2860
Cadre de montage simple
Courant faible
60 mm
1
G2870
NOUVEAU
G2850
NOUVEAU
G2860
NOUVEAU
G2870
12.08
• ecoline se clipse frontalement dans les profilés des
colonnes et colonnettes
DA 200.
• Faible encombrement grâce
à la technique d’enfichage
rapide.
• Boîtier de la prise à
double isolation.
• Prise avec sécurité enfants.
• Le connecteur d’entrée
G4703 est nécessaire pour
le raccordement de la prise.
Teintes :
Pour caches et plastrons :
Alu laqué, LAN
Désignation
Caractéristiques
Emb.
Réf.
en blanc RAL 9010
rapide
1
G39999010
en rouge
rapide
1
G3999ROT
Plastron pour prise double
plastron modulaire pour prise
double ecoline
1
G35009010
1
G3501LAN
le plastron intermédiaire est
nécesaire pour la combinaison
de prises et boîtiers de
données avec le plastron
modulaire juxtaposable.
1
G35519010
1
G3561LAN
pour prise ecoline
1
G4703
pour prise ecoline
1
G4713
Cadre de montage pour
courant faible
cadre de montage pour
la prise réf. G3155
1
G2870
Prise double RJ45
prise data double Cat 6 UTP
ecoline
1
G3155
Plastron modulaire
plastron modulaire avec cache
central pour prise double
RJ45, montage horizontal /
vertical
1
G32249010
1
G3234LAN
longueur : 300 mm
1
G4733
longueur : 450 mm
1
G4743
longueur : 750 mm
1
G4753
longueur : 1500 mm
1
G4796
longueur : 2500 mm
1
G4797
longueur : 4500 mm
1
G4798
G39999010
G35009010
Plastron intermédiaire
G35519010
G4703
G4713
G2870
G3155
G32249010
G4733
12.09
Equipement de
postes de travail
tehalit.DA 200
Appareillage ecoline
tehalit.RS - Colonnes et colonnettes
Appareillage 45 mm
Livraison :
Colonne(tte) complète (avec
couvercles) munie :
• d’un cache-bas, d’une collerette et du système de fixation
pour la colonne à serrage,
• d’un flexible pour la colonne
mobile, pied à commander
séparément,
• d’un pied, de vis de fixation,
d’un cache-bas et d’un embout pour la colonnette.
Les boîtiers et l’appareillage
sont à commander séparément.
Matériau :
Teintes :
Le profilé :
alu anodisé naturel, ELN
Collerette et cache-bas :
gris clair, RAL 7035
Pied colonne mobile :
laqué alu, LAN
Désignation
Caractéristiques
Hauteur du
profilé
Emb.
Réf.
Colonne à serrage
hauteur de fixation :
2600 mm
1
L1901ELN
minimale : 3000 mm
maximale : 3300 mm
2900 mm
1
L1902ELN
minimale : 3300 mm
maximale : 3600 mm
3200 mm
1
L1903ELN
Colonne mobile
colonne complète avec flexible,
sans pied
(à commander séparément)
hauteur colonne : 2200 mm
longueur tuyau : 2000 mm
(diam. 70 mm)
2200 mm
1
L1904ELN
Pied pour colonne mobile
pied rond, laqué alu
pour réf. L1904ELN
(diam. 320 mm)
1
L1913LAN
Colonnette
colonnette complète
1
L1900ELN
Collerette
collerette comme pièce de
rechange
(livrée standard avec la colonne)
1
L20707035
voir page 12.26
laquage en teintes RAL standard par le service camelea
Accessoires, voir page 12.11
minimale : 2700 mm
maximale : 3000 mm
L1904ELN
L1913LAN
700 mm
L1900ELN
L20707035
L1901ELN
12.10
tehalit.RS - Colonnes et colonnettes
Accessoires
Les boîtiers et l’appareillage
sont à commander séparément.
Matériau :
Teintes :
Le profilé du boîtier :
alu anodisé naturel, ELN
Cache-bas et embouts du
boîtier : gris clair, RAL 7035
voir page 12.26
Désignation
Caractéristiques
Hauteur du
profilé
Emb.
Réf.
Boîtier d’appareillage pour
colonnes et colonnettes RS
pour 6 modules
270 mm
1
L19067035
pour 8 modules
360 mm
1
L19087035
pour 10 modules
450 mm
1
L19107035
pour 12 modules*
540 mm
1
L19127035
10
L4188VERZ
5
L20627035
Note : lors de l’équipement des
boîtiers avec l’appareillage
systo, 1 module 22,5 mm est
nécessaire pour le raccordement
* le boîtier pour 12 modules ne
convient pas pour la
colonnette réf. L1900ELN
L19067035
NOUVEAU
voir page 13.02
Languette de mise à la terre
du couvercle
L4188VERZ
Cache
pour montage sans faux plafond
L20627035
12.11
Equipement de
postes de travail
tehalit.RS design....
quand l’esthétique et la technique
ne font plus qu’un
Elle répond parfaitement aux exigences des bureaux paysagers grâce à ses lignes pures se mariant
parfaitement à tous les types d'environnements bureautiques haut de gamme.
• Une colonne avec un design unique.
• Equipée de 5 prises 230 V et de 4 prises RJ45 Cat 6 + câbles
courant fort / courant faible (6,5 m) + fiches de raccordement.
• Une seule référence comprend la colonne et l’appareillage.
• Disponible en 2 versions : colonne mobile et à serrage.
• La mise en oeuvre est très rapide et très simple, car la colonne
est déjà précâblée.
12.12
• La couleur : noire, RAL 9011.
Colonnes RS design
Appareillage 45 mm
La colonne est équipable en
double face (standard en simple
face)
Matériau :
Aluminium
Teintes :
Profilé et pied :
noir, RAL 9011
Collerette : laqué titane
Désignation
Caractéristiques
Hauteur max. Emb.
faux plafond
Réf.
Colonne à serrage
minimale : 2700 mm
maximale : 3000 mm
2640 mm
1
DES2700F
minimale : 3000 mm
maximale : 3300 mm
2940 mm
1
DES3000F
minimale : 3300 mm
maximale : 3600 mm
3240 mm
1
DES3300F
chaque type de colonne est
équipée en standard de
l’appareillage (simple face) :
- 5 prises courant fort 230 V
- 4 prises courant faible
RJ45 Cat 6, FTP
- câbles courant fort / faible
(6,5 m) + fiches de raccordement
DES2700F
Colonne mobile
colonne (hauteur 2000 mm)
complète avec flexible,
collerette, sans pied.
La colonne est équipée en
standard de l’appareillage
(simple face), identique aux
colonnes à serrage
1
DEF2000F
Pied pour colonne
mobile
pied rond, laqué en noir
RAL 9011
1
DEFF
Boîtier d'appareillage équipé
pour extensions
le boîtier se monte dans le
profilé pour équiper une colonne
double.
Le boîtier est équipé de :
RJ45 Cat 6, FTP
1
DEMF
Colonnette
équipée en standard de
l’appareillage (simple face) :
RJ45 Cat 6, FTP
1
DEP650F
Boîtier d'appareillage équipé
pour extensions
le boîtier se monte dans le
profilé pour équiper une
colonnette double et est
identique à la réf. DEMF mais
avec des câbles de 3,5 m
1
DEPMF
DEF2000F
DEFF
DEMF
NOUVEAU
DEP650F
12.13
Equipement de
postes de travail
Livraison :
Colonne complète (avec
couvercles) munie :
• d’une collerette,
• d'un système de fixation rapide,
• d'accessoires de la mise à la
terre,
• d’un tuyau flexible pour la
colonne mobile, pied à
commander séparément,
• boîtier avec l’appareillage au
format 45 mm prémonté et
précâblé.
Equipement du poste de travail
avec les blocs multiprises
tehalit.NR
Une solution pour toutes les configurations
L'offre de blocs multiprises a été développée pour répondre rapidement et facilement à toutes
les configurations d’alimentation en courants fort et faible d’un espace de travail.
1
1
2
3
• Une gamme qui répond à tous les besoins en courants
fort, faible et réseaux spécifiques (détrompage).
• 16 références qui couvrent les besoins :
blocs multiprises vides à équiper, blocs multiprises
pré-équipés et / ou pré-câblés.
• Un bloc multiprises qui s’installe rapidement et facilement
grâce aux cadres de montage.
• Modes de pose :
à l'aide de vis, de collier de serrage, de colle.
• Un profilé en aluminium résistant et sobre.
12.14
• Le cadre de montage assure deux fonctions :
la fixation et la rotation du bloc multiprises pour avoir les
prises toujours dans le bon sens.
• La section du profilé 54 x 54 mm :
un minimum d’encombrement pour un maximum de
configurations.
focus
produit
1
2
Rotation à 360°
Cadres de montage rotatif à 360°
pour avoir les prises toujours dans
le bon sens.
Design étudié
Corps en aluminium équipé de
l'appareillage 45 mm.
Embouts et cadres de montage en
noir RAL 9011.
3
4
Des embouts bien pensés
Embout avec parties prédécoupées
pour courants fort et faible des
blocs multiprises à équiper ou
pré-équipés.
Une gamme très complète
des blocs multiprises :
- vides
- pré-équipés avec connecteur rapide
- pré-équipés et pré-câblés
- avec bornier et place de réserve
pour les prises RJ45
12.15
tehalit.NR - Blocs multiprises
Appareillage au format 45 mm
• Profilé en aluminium anodisé,
équipé de deux cadres de
montage.
• Vide ou équipé suivant les
différentes configurations
standards.
• Séparation entre courant
fort / faible.
• Raccordements rapides
standards avec la technique
Winsta de la marque Wago.
• Connexion rapide et protégée
par câbles d’alimentation préconfectionnés
(voir page 12.17).
• Exécutions spéciales sur
demande par le service
camelea.
• Blocs multiprises avec
connecteurs rapides Wieland
sur demande par le service
camelea.
Matériau :
Profilé en aluminium anodisé,
embouts et cadres de montage
en PVC.
Teintes :
Embouts et cadres de
montage, noir RAL 9011
Désignation
Caractéristiques
Emb.
Blocs multiprises vides
à équiper
6 modules de 22,5 x 45 mm
1
NRF0006A00
1
NRF0008A00
1
NRF0012A00
1
NRF0016A00
1
NRF0020A00
3 prises 2P + T
1
NRF0003D00
4 prises 2P + T
1
NRF0004D00
6 prises 2P + T
1
NRF0006D00
3 prises 2P + T et
2 prises détrompées 2P + T
1
NRF0023D00
4 prises 2P + T et
3 prises détrompées 2P + T
1
NRF0034D00
4 prises 2P + T et
2 prises RJ45 Cat 6 UTP
patch / patch
1
NRF4204D00
Détrompeur de fiche
pour les prises discriminées
10
Blocs multiprises
pré-équipés avec
réserve
3 prises 2P + T et
2 modules de réserve 22,5 mm
1
NRF0203B00
4 prises 2P + T et
1
NRF0204B00
6 prises 2P + T et
1
NRF0406B00
4 prises 2P + T avec 3 m de
câble et connecteur rapide;
2 prises RJ45 Cat 6 UTP avec
3 m de câble et fiche RJ45
1
NRF4204K00
câble et connecteur rapide;
4 prises RJ45 Cat 6 UTP avec
3 m de câble et fiche RJ45
1
NRF4406K00
câble et fiche coudée;
1 prise RJ45 Cat 6 avec 2 m de
câble et fiche RJ45;
1 interrupteur + voyant LED bleu
1
DED102
NRF0008A00
Blocs multiprises
pré-équipés avec
connecteur rapide
NRF0004D00
NRF0023D00
Réf.
NRF4204D00
WS697
WS697
NRF0204B00
Blocs multiprises
pré-équipés et
pré-câblés
NRF4204K00
NOUVEAU
Bloc multiprise design
pré-équipé et
pré-câblé
DED102
12.16
tehalit.NR - Blocs multiprises
Câbles de raccordement et connecteurs rapides
• Toutes les combinaisons avec
des fiches coudées et des
connecteurs d'entrée / sortie
du type Winsta de la marque
WAGO (connexions rapides).
• Raccordements protégés.
Désignation
Caractéristiques
Emb.
Réf.
Kit complet de
raccordement et
d’extension
composé de :
- câble d’alimentation 5 m avec
une fiche coudée et un connecteur
d’entrée
- 2 câbles de liaison avec connecteur
d'entrée / sortie (300 mm)
- dérivation double pour une
distribution en parallèle
1
G7150
câble d’alimentation avec une
fiche coudée et un connecteur
d’entrée 3 pôles
1
2
3
4
5
m
m
m
m
m
1
1
1
1
1
G4721
G4731
G4741
G4751
G4761
Câble de liaison
câble 3 pôles 3 x 2,5mm2 avec
connecteur d'entrée / sortie
0,3 m
0,45 m
0,75 m
1,5 m
2,5 m
4,5 m
1
1
1
1
1
1
G4733
G4743
G4753
G4796
G4797
G4798
Dérivation - double
pour le raccordement des prises
en parallèle
1
G4773
nécessaire pour équiper un câble
de raccordement
1
G4703
nécessaire pour équiper un câble
de liaison en sortant des prises ecoline
1
G4713
G7150
Longueur
G4741
G4743
G4773
G4703
G4713
12.17
Equipement de
postes de travail
• Différents câbles d’alimentation préconfectionnés pour le
raccordement des blocs
multiprises.
Modules multiprises téléscopiques pour encastrement dans les
bureaux, les cuisines...
• Système flexible et dissimulable.
• Matériau : aluminium / PVC laqué en alu.
• Gain de place.
• Diamètre de perçage : 102 mm.
• Alimentation courant fort / faible.
• Exécutions spéciales sur demande par le service camelea.
• Corps rigide en aluminium.
• Prises en anthracite; 230 V 2P + T; sécurité enfants.
• Design impeccable.
• Prises RJ45 Cat 6; Patch / Patch.
12.18
Modules multiprises téléscopiques
Matériau :
Aluminium / PVC
Exécutions spéciales sur
camelea.
Teintes :
Corps en aluminium anodisé.
Couvercle laqué alu.
Prises anthracite.
Désignation
Caractéristiques
Emb.
Réf.
Module multiprises
pour encastrement
3 prises 230 V 2 P + T ;
sécurité enfants ;
câble d'alimentation : 3 m
1
G7343LAN
Module multiprises
pour encastrement
3 prises 230 V 2 P + T ;
2 prises RJ45 Cat 6, patch / patch ;
sécurité enfants ;
câble d’alimentation : 3 m
1
G7345LAN
Scie à cloche
diam. 102 mm,
pour l’encastrement du module
multiprises
1
G7059
G7343LAN
G7345LAN
G7059
12.19
Equipement de
postes de travail
• Module multiprises pour
encastrement. Espace nécessaire à partir de la face
supérieure du plan de travaille
pour encastrement du module
multiprises : 34 cm.
• Diamètre de perçage :
102 mm.
• Epaisseur max. du plan de
travaille : 50 mm.
Accessoires pour aménager les
postes de travail
Grâce à une gamme complète d'accessoires, Hager offre la possibilité de créer un système
homogène et complet, en harmonie avec tous les autres produits comme de la gamme
colonnettes, blocs multiprises, etc.... .
• Des composants compatibles entre eux.
• Couleurs : gris clair (RAL 7035) et anthracite (RAL 7021).
• Installation conviviale et rapide.
• Passages de plancher en polyamide ou en aluminium anodisé.
• Emplacements de travail souples et évolutifs.
• Dérivation universelle en acier, laquée en RAL 7035 ou 7021.
• Facilité d’extension.
• Passages de plancher équipés de cloisons pour faire la séparation entre courant fort et courant faible.
• Cheminement des câbles ordonné.
• Le passage de plancher flexible respecte le rayon de courbure
de 250 mm.
12.20
focus
produit
Une accessibilité totale
Flexible ou rigide
L’insertion de câbles dans la
gaine ronde se fait par un simple
clic sur le côté de la paroi.
Pour fermer le passage de plancher flexible, tous les maillons
sont glissés les uns dans les
autres.
Des configurations à
l'infini
Les passages de plancher
différents se rejoignent
Afin d’alimenter le module multiprises sur le bureau, les câbles
montent des passages de plancher
vers une gaine ronde flexible.
D’autres configurations sont
également possibles.
Une dérivation universelle lie les
différents systèmes de passages
de plancher.
Quand la solidité devient
primordiale
Le passage de plancher en alu
offre une protection optimale
des câbles. Très solide, il
permet, grâce à des cloisons,
de séparer le courant fort du
courant faible.
12.21
Gaine ronde flexible et accessoires
• Gaine ronde flexible pour créer
un transport des câbles du sol
vers les blocs multiprises.
• Protection sûre des câbles
grâce à la rigidité de la gaine.
• Facile à ouvrir / fermer grâce
au système de clipsage.
• Distribution des câbles courant
fort / faible.
G71107035
G71417035
• Très flexible dans toutes les
directions en respectant le
rayon de courbure des câbles.
• Extensions par simple clipsage
des maillons.
Désignation
Caractéristiques
Gaine ronde flexible
- gaine avec 2 compartiments
1m
pour distribuer des câbles
courant fort / faible, le rayon de
courbure de 250 mm reste respecté;
diam. 70 mm
Pied de raccordement
Adaptateur de
raccordement
Matériau : polyamide
Teintes :
Anthracite, RAL 7021
Livraison : 1 m (18 maillons)
Longueur
pied incl. adaptateur de
raccordement avec serre-câbles
pour une fixation au sol,
plafond ou mur
adaptateur de raccordement avec
serre-câbles pour une fixation au
sol, plafond
Emb.
Réf.
1
G71107035
1
G71107021
1
G71417035
1
G71417021
20
G71177035
20
G71177021
1
G71117035
1
G71117021
G71177035
Gaine ronde flexible
Set version sol/bureau
G71117035
0,8 m
pour distribuer des câbles courant
fort / faible, le rayon de courbure
de 250 mm reste respecté
(14 maillons)
- pour la distribution des câbles du
sol vers le bureau
- adaptateur
- pied
(pour fixation en-dessous d'un bureau,
1 x adaptateur G7117xxxx à commander en plus)
Support mural
pour la fixation de la gaine
ronde au mur
5
G7118
Cache pour pied de
raccordement au passage
de plancher flexible
G7130xxxx
cache en 2 pièces pour passer
du passage de plancher
flexible à la gaine ronde (en
combinaison avec le pied G7141xxxx)
1
G71227035
1
G71227021
Cache pour pied de
raccordement au passage
de plancher en aluminium
AKA181250ELN
cache en 2 pièces pour
passer du passage de plancher en
alu à la gaine ronde (en combinaison
avec le pied G7141xxxx)
1
G71237035
1
G71237021
Cache pour pied de
raccordement
sous-sol
cache en 2 pièces pour passer du
sous-sol à la gaine ronde (en
combinaison avec le pied G7141xxxx)
1
G71267035
1
G71267021
G7118
G71227035
G71237035
G71267035
12.22
Passage de plancher flexible et accessoires
G71307035
Matériau : polyamide
Teintes :
gris clair, RAL 7035
anthracite, RAL 7021
Livraison : 1 m
Désignation
Caractéristiques
Passage de
plancher flexible
Longueur
Emb.
Réf.
1m
pour distribuer des câbles courant
fort / faible, le rayon de courbure
de 250 mm reste respecté ;
diam. : 70 mm
1
G71307035
Support avec
serre-câbles
support pour la fixation du
passage de plancher au sol
ou au mur
1
G7138
Dérivation universelle
complète
- pour passer du passage de
plancher en alu vers le passage
flexible
- existe en 2 pièces : pied et couvercle
- matériau : acier
- teinte : RAL 7035 ou RAL 7021
1
G71357035
1
G71357021
G71307021
G7138
G71357035
L5106
Autocollant double face
pour la fixation du passage de
plancher, largeur 19 mm
1
L5106
Dérivation universelle
couvercle
- changement de directions avec le
passage de plancher en aluminium
- matériau : acier
- teinte : RAL 7035 ou RAL 7021
1
G71407035
1
G71407021
G71407035
12.23
Equipement de
postes de travail
• Passage de plancher flexible à
faible hauteur pour la distribution des câbles sur le sol.
• Respecte le rayon de courbure
de 250 mm.
• 2 compartiments pour la distribution des câbles courant
fort / faible.
Passages de plancher rigides
Passage de plancher
Pour guider les câbles sur le sol.
En PVC
• 1 ou 4 compartiments
• couvercle et socle en PVC
Livraison : socle fond percé et
couvercle 2 m, autres longueurs
sur demande (max. 6 m).
En aluminium
• Passage de plancher en
aluminium pour une charge
élevée.
• 2 ou 4 compartiments.
• Bien accessible par le couvercle.
Teintes :
Gris, RAL 7030
Marron, RAL 8014
Livraison : 2 m,
autres longueurs sur demande
(max. 6 m).
Désignation
Caractéristiques
Passage de plancher
PVC
dimensions 11 x 41 mm, gris
70 m
SL1104007030
dimensions 17 x 75 mm, gris
32 m
SL1807507030
dimensions 17 x 75 mm, gris clair
32 m
SL1807507035
dimensions 17 x 75 mm, marron
32 m
SL1807508014
Passage de plancher
couvercle en alu,
socle en PVC
dimensions 17 x 75 mm, aluminium
10 m
SLA180750ELN
Passage de plancher
en aluminium
dimensions 18 x 125 mm, aluminium
2 compartiments
12 m
AKA181250ELN
Emb.
Réf.
41
11
SL1104007030
Passage de plancher
PVC
SL1807507030
SLA180750ELN
AKA181250ELN
12.24
Sortie de câbles pour plancher technique
• Sorties de câbles pour montage dans les planchers techniques supérieurs ou
inférieurs à 20 mm d’épaisseur, nettoyés à sec.
• Reçoit le passage de plancher flexible (réf. G7130xxxx)
ou la gaine ronde flexible
(réf. G7110xxxx).
Matériau :
polyamide sans halogène.
Teintes :
Anthracite, RAL 7021
Désignation
Caractéristiques
Emb.
Réf.
Sortie de câbles pour
plancher technique nettoyé
à sec
(passage de plancher flexible)
épaisseur plancher technique
> 20 mm
1
G84007035
1
G84007021
1
G84037035
1
G84037021
1
G84017035
1
G84017021
1
G84047035
1
G84047021
< 20 mm
G84007035
Sortie de câbles pour
plancher technique nettoyé
à sec
(gaine ronde flexible)
> 20 mm
< 20 mm
G84047035
Répartiteurs
• Le répartiteur permet un
raccordement flexible et
décentralisé.
(Consolidation point)
• Raccordement courant fort
jusqu’à 6 connecteurs d’entrée type Winsta de la marque
Wago.
• Le répartiteur pour les
connecteurs RJ45 est équipé
de caches anti-poussière.
Livraison : boîtier équipé de
6 connecteurs d’entrée.
Couleur : noir
Matériau : PC / ABS
Connecteurs et câbles
d’alimentation, voir page 12.23
Répartiteurs avec des
connecteurs Wieland sur
camelea.
Désignation
Caractéristiques
Emb.
Réf.
Répartiteur courant fort
(consolidation point)
boîte complète avec
6 connecteurs d’entrée
du type raccordement rapide
1
G8360
Répartiteur courant faible
(consolidation point)
boîte complète avec
6 connecteurs RJ45 Cat 6 FTP
1
G3160
G8360
G3160
12.25
Equipement de
postes de travail
• Diamètre 132 mm, ouverture
d’encastrement 112 mm.
tehalit.RS / DA 200 - Colonnes pour appareillage 45 mm
Colonnes / colonnettes RS
Compartiments 1, 2, 3, 4 ou sans boîtier
Nombre de câbles
Compartim. 1 et 2 et/ou 3 et 4 avec boîtier
Nombre de câbles
par compartiment
total
par compartiment
par serre-câble
courant fort
3 x 1,5 mm2
5
20
3
2
3 x 2,5 mm2
3
12
3
2
courant faible
L 120 - 4 paires
7
28
5
2
L 120 - 8 paires
3
12
3
2
Colonnes / colonnettes DA 200-45
Type de câbles
Simple face
simple face
Double face
Nombre de câbles
Zone 1
Zone 2
Zone 3
courant fort (3 x 2,5 mm²)
3
3
-
courant faible (L 120 - 4 paires)
8
3
-
courant fort (3 x 2,5 mm²)
4
4
14
courant faible (L 120 - 4 paires)
9
9
30
Encombrement du système de fixation.
double face
12.26
tehalit.DA 200 - Colonnes pour l'appareillage 60 mm
Comme exemple : une installation de la colonne DA 200-80
8
8
8
8
8
12
12
12
12
12
12
8
12
8
12
8
8
12
8
12
12
8
8
12
8
8
8
12
8
8
8
8
12
8
12
12
12
12
8
12
G2850
Colonne simple DA 200-80 :
Min. 6 x diam. 12 mm (courant fort)
Min. 4 x diam. 8 mm (courant faible)
Colonne double DA 200-80 :
Min. 12 x diam. 12 mm (courant fort)
Min. 8 x diam. 8 mm (courant faible)
tehalit.DA 200 - Tableau de choix pour colonnes à serrage
Longueurs des profilés
Le tableau vous aidera à choisir la colonne adéquate en fonction de la hauteur disponible et du type d’installation.
DA 200-45
Référence
Longueur profilé
Faux plafond
Dalle de béton
DAS452700xxxx
DAS2452700xxxx
2.657 mm
jusque max. 2.650 mm
2.700 - 3.000 mm
DAS453000xxxx
DAS2453000xxxx
2.957 mm
3.000 - 3.300 mm
DAS453300xxxx
DAS2453300xxxx
3.257 mm
3.300 - 3.600 mm
Référence
Longueur profilé
Faux plafond
Dalle de béton
DAS802500xxxx
DAS2802500xxxx
2.457 mm
2.500 - 2.800 mm
DAS802800xxxx
DAS2802800xxxx
2.757 mm
2.800 - 3.100 mm
DAS803100xxxx
DAS2803100xxxx
3.057 mm
3.100 - 3.400 mm
DAS803400xxxx
DAS2803400xxxx
3.357 mm
3.400 - 3.700 mm
DA 200-80
xxxx (couleur) : ELN (alu anodisé) ou 9010 (blanc Paloma)
P. ex. : quand la dalle de béton se trouve à une hauteur de 2.800 mm, la colonne DAS452700
peut être utilisée au mesure que le faux plafond se trouve à une hauteur de maximum 2.650 mm.
Pour d’autres longueurs que dans le tableau ci-dessus, contactez notre service camelea sur
[email protected]
12.27
Equipement de
postes de travail
12
Appareillage systo
format 45 mm pour
goulottes et boîtes saillies
systo, l’appareillage au format 45 mm s’intègre dans tous les systèmes de goulottes du marché.
13.06
systo - prises informatiques
13.08
systo - commandes
13.10
systo - obturateurs
13.11
systo - prises de communication
13.12
systo - prises audio et vidéo
13.13
systo - boîtes saillies
13.14
Appareillage
pour goulottes
NOUVEAU NOUVEAU NOUVEAU NOUVEAU NOUVEAU NOUVEAU NOUVEAU
systo - prises courant fort
13.01
systo
spécial goulottes
L'appareillage systo est adapté pour toutes les goulottes, colonnes et blocs multiprises à
enclipsage direct et est aussi compatible avec toutes les goulottes et colonnes équipées
de supports pour l'appareillage au format 45 mm.
Les prises se connectent très facilement entre elles et très rapidement grâce à un accessoire
de jonction très astucieux.
Et pour la déconnexion, c’est très simple également. Avec un encombrement réduit et un
système d’alimentation traversant, les prises systo vous feront également réellement gagner du
temps sur vos chantiers.
Plus de technique,
plus de couleurs,
plus de solutions
systo innove : les nouvelles prises spéciales goulottes à enclipsage direct bénéficient d’un
système de raccordement simple et rapide pour vous faire gagner un temps précieux.
Après le blanc et sa texture très fine, systo se décline sous de nouvelles couleurs : le gris
titane pour les univers modernes, et le noir tout en sobriété et élégance pour s’accorder
notamment avec les colonnes.
La gamme "systo" ne comporte pas uniquement des prises courant fort mais également
d’autres fonctions comme des prises informatiques, interrupteurs, boutons poussoirs, … etc.
Résultat impeccable
Que ce soit en double ou triple
prises, en blanc, gris titane ou noir,
le résultat est toujours impeccable.
13.02
Prises systo
spécial goulottes
Les prises multiples ne sont pas uniquement compatibles
avec toutes les goulottes à enclipsage direct qui reçoivent
directement l'appareillage 45 mm, mais elles sont également
compatibles avec les goulottes tehalit.BRP / BRAP / BRS
et les colonnes tehalit.DA 200-80 grâce aux supports
d'appareillage au format 45 mm.
Blocs multiprises
équipées en systo
systo s’installe et s’oriente en toute liberté au plus près de
l’utilisateur, grâce à la rotation du cadre de montage du bloc
multiprises tehalit.NR.
systo en noir
Un coloris sobre disponible pour la colonne fixe ou mobile
tehalit.RS design. Un choix harmonieux dans tous les
espaces professionnels.
13.03
Appareillage systo
au format 45 mm
L’appareillage systo, spécial goulottes, autorise de nombreuses utilisations :
en goulottes bien sûr, mais également dans les blocs multiprises et les colonnes.
• Un design irréprochable.
• Connexion : QuickConnect.
• Une offre large : apporte beaucoup de fonctions comme prises,
prises informatiques, interrupteurs, boutons poussoirs, prises
audio et vidéo, ... etc.
• Teintes : blanc, noir, titane et rouge pour les prises
discriminées.
• L’appareillage se clipse dans tous systèmes tehalit :
goulottes GBD et GBA, BRP / BRAP / BRS,
colonnes DA 200, blocs multiprises NR.
• Aussi compatible avec d’autres marques de goulottes.
• Une mise en oeuvre rapide et sûre
13.04
• Prises multiples interconnectables entre elles grâce à
l’accessoire de jonction.
• Prises doubles et triples inclinées à 45°.
focus
produit
Connexion quickconnect
garantit une installation
rapide et sûre.
Une finition impeccable
Une compatibilité totale entre
le design goulottes et le design
du système systo.
Prises multiples
interconnectables
Grâce à l'accessoire de jonction,
il est très facile de multiplier les
prises doubles et triples.
Une offre large
La gamme apporte beaucoup de
fonctions : interrupteurs, prises
informatiques, prises audio et
vidéo, etc.
Plusieurs teintes
Les teintes différentes (blanc,
titane, noir) garantissent toujours
une belle finition à l’installation
en combinaison avec les
différents matériaux comme le
PVC, l'aluminium et la tôle.
Inclinées à 45°
Les prises doubles et triples
inclinées facilitent la pose des
fiches coudées dans un montage
horizontal ou vertical.
13.05
systo – Appareillage 45 mm interconnectable
Courant fort 16 A / 250 V
Capacité de raccordement
quickconnect :
- minimum : 2 x 1 mm² fil rigide
- maximum : 2 x 2,5 mm² fil rigide
NOUVEAU
WS122
WS123
Les prises doubles et triples sont
inclinées à 45°.

Les prises de types
WS122x, WS123x,
WS132 et WS133 sont
conformes à la norme
NBN C 61-112-1.
Teintes :
Rouge (R)
Titane (T)
Noir (N)
Orange (E)
Vert (V)
Désignation
Caractéristiques
Largeur
Réf.
Prises blanches
interconnectables
prise double 2 P + T
prise triple 2 P + T
90 mm
135 mm
WS122
WS123
Prises oranges
interconnectables
90 mm
135 mm
WS122E
WS123E
Prises vertes
interconnectables
90 mm
135 mm
WS122V
WS123V
Prises rouges
interconnectables
90 mm
135 mm
WS122R
WS123R
Prises discriminées
interconnectables
prise double discriminée 2 P + T
prise triple discriminée 2 P + T
90 mm
135 mm
WS132
WS133
Prises titanes
interconnectables
90 mm
135 mm
WS122T
WS123T
Prises noires
interconnectables
90 mm
135 mm
WS122N
WS123N
Jonction pour prises
doubles et triples
fait la jonction entre les prises
multiples
WS120
WS697
Interrupteur multiprises
pour les prises multiples,
16 AX
WS136
Serre câble
pour les prises multiples
WS130
WS132
WS122T
WS122N
WS120
WS697
WS136
WS130
13.06
systo – Appareillage 45 mm interconnectable
quickconnect :
les prises sont interconnectables.
Cettes prises sont inclinées à 45°.

Désignation
Caractéristiques
Largeur
Réf.
Prise blanche
prise simple 2 P + T
67,5 mm
WS121
Prise orange
67,5 mm
WS121E
Prise verte
67,5 mm
WS121V
Prises rouge
67,5 mm
WS121R
Prise discriminée
prise simple discriminée 2 P + T
67,5 mm
WS131
Prise titane
67,5 mm
WS121T
Prise noire
67,5 mm
WS121N
Les prises de types
WS121x et WS131 sont
conformes à la norme
NBN C 61-112-1.
Teintes :
Rouge (R)
Orange (E)
Vert (V)
Titane (T)
Noir (N)
WS121
systo – Appareillage 45 mm
quickconnect :
raccordement par le bas.
Teintes :
Rouge (R)
Orange (E)
Vert (V)
Titane (T)
Noir (N)
NOUVEAU
WS100
Désignation
Caractéristiques
Largeur
Réf.
Prise blanche
45 mm
WS100
Prise orange
45 mm
WS100E
Prise verte
45 mm
WS100V
Prise rouge
45 mm
WS100R
Prise discriminée
prise simple discriminée 2 P + T
45 mm
WS105
Prise titane
45 mm
WS100T
Prise noire
45 mm
WS100N
WS105
WS100T
WS100N
WS697
WS697
13.07
Appareillage
pour goulottes
NOUVEAU
Prises informatiques Cat 5e
Avec porte-étiquette et un clapet
anti-poussière. Compatibles
avec les fiches RJ11 et RJ12.
NOUVEAU
Contacts autodénudants sans
outil.
Raccordement selon code
couleur normalisé EIA/TIA
568 A ou B.
Teintes :
Titane (T)
Noir (N)
Désignation
Caractéristiques
Largeur
Réf.
Prises blanches RJ45 Cat 5e
prise simple cat. 5e, UTP, 8 pts
prise simple cat. 5e, FTP, 9 pts
prise simple cat. 5e, STP/SFTP, 8 pts
22,5 mm
45 mm
22,5 mm
45 mm
22,5 mm
45 mm
WS210
WS211
WS213
WS214
WS216
WS217
Prises titanes RJ45 Cat 5e
22,5 mm
45 mm
22,5 mm
45 mm
22,5 mm
45 mm
WS210T
WS211T
WS213T
WS214T
WS216T
WS217T
Prises noires RJ45 Cat 5e
22,5 mm
45 mm
WS213N
WS214N
45 mm
l'appareillage 22,5 mm dans les
goulottes GBD, GBA, LFF et les
colonnes DA 200
45 mm
L4770
RJ45 catégorie 5E :
Classe D à 100 MHz
WS213
WS214
WS210T
WS211T
WS213N
L4770
13.08
Prises informatiques Cat 6
Avec porte-étiquette et un clapet
anti-poussière. Compatibles
avec les fiches RJ11 et RJ12.
NOUVEAU
Contacts autodénudants sans
outil.
Raccordement selon code
couleur normalisé EIA/TIA
568 A ou B.
Teintes :
Titane (T)
Noir (N)
Désignation
Caractéristiques
Largeur
Réf.
Prises blanches RJ45 Cat 6
prise simple cat. 6, UTP, 8 pts
prise simple cat. 6, FTP, 9 pts
prise simple cat. 6, STP/SFTP, 8 pts
22,5 mm
45 mm
22,5 mm
45 mm
22,5 mm
45 mm
WS219
WS220
WS222
WS223
WS225
WS226
Prises titanes RJ45 Cat 6
22,5 mm
45 mm
22,5 mm
45 mm
22,5 mm
45 mm
WS219T
WS220T
WS222T
WS223T
WS225T
WS226T
Prises noires RJ45 Cat 6
22,5 mm
45 mm
22,5 mm
45 mm
22,5 mm
45 mm
WS219N
WS220N
WS222N
WS223N
WS225N
WS226N
45 mm
l'appareillage 22,5 mm dans les
goulottes GBD, GBA, LFF et les
colonnes DA 200
45 mm
L4770
RJ45 catégorie 6 :
Classe E à 250 MHz
Appareillage
pour goulottes
WS219
WS225
WS220T
WS219T
WS219N
L4770
13.09
Commandes
quickconnect :
Teintes :
Titane (T)
Noir (N)
NOUVEAU
Désignation
Caractéristiques
Largeur
Réf.
Interrupteurs blancs
10 AX – 250 V ~
interrupteur va-et-vient
45 mm
WS001
22,5 mm
WS012
interrupteur va-et-vient à voyant
(livré sans lampe)
interrupteur va-et-vient à voyant
(livré sans lampe)
45 mm
WS002
22,5 mm
WS013
Interrupteur blanc
16 AX – 250 V ~
interrupteur bipolaire
à voyant (livré sans lampe)
45 mm
WS015
Interrupteurs titanes
10 AX – 250 V ~
45 mm
WS001T
22,5 mm
WS012T
45 mm
WS002T
22,5 mm
WS013T
Interrupteur noir
45 mm
WS001N
Boutons poussoirs blancs
10 A – 250 V ~
inverseur 1 NO + 1 NF
45 mm
WS022
22,5 mm
WS029
45 mm
WS023
22,5 mm
WS030
45 mm
WS023T
22,5 mm
WS030T
Bouton poussoir noir
10 A – 250 V ~
45 mm
WS022N
Lampes enfichables
lampe bleue à LED pour
signalisation 250 V ~
lampe rouge à LED pour témoin 250 V ~
WS001
WS012
WS013
WS001T
WS001N
Bouton poussoir titane
10 A – 250 V ~
WS023T
WS690
13.10
WS690
WS691
Accessoires
Teintes :
Titane (T)
Noir (N)
NOUVEAU
Désignation
Caractéristiques
Largeur
Réf.
Obturateurs blancs
obturateur 1 mod.
obturateur 2 mod.
22,5 mm
45 mm
WS688
WS689
Obturateurs titanes
obturateur 1 mod.
obturateur 2 mod.
22,5 mm
45 mm
WS688T
WS689T
Obturateurs noirs
obturateur 1 mod.
obturateur 2 mod.
22,5 mm
45 mm
WS688N
WS689N
Sortie de câble blanche
pour câbles :
diam. 1,5 à 12 mm
45 mm
WS155
Sortie de câble titane
pour câbles :
diam. 1,5 à 12 mm
45 mm
WS155T
Sortie de câble noire
pour câbles :
diam. 1,5 à 12 mm
45 mm
WS155N
WS689N
WS155T
13.11
Appareillage
pour goulottes
WS688
Prises de communication
Prises TV :
Pour la réception des émissions
TV terrestres analogique et
numérique.
Des prises TV + FM + SAT pour
la réception TV par satellite.
Câblage des prises directes
télévision : câblage des prises
en étoile.
Teintes :
Titane (T)
Noir (N)
Désignation
Caractéristiques
Largeur
Réf.
Prise blanche téléphonique
RJ11 / RJ12
prise RJ11 / RJ12
45 mm
WS201
Prise titane téléphonique
RJ11 / RJ12
prise RJ11 / RJ12
45 mm
WS201T
Prises blanches haut-parleurs
borne de connexion rapide
22,5 mm
WS290
45 mm
WS291
Prise noire haut-parleurs
22,5 mm
WS290N
Prises blanches télévision
prise TV + FM
connexion directe
45 mm
WS253
prise TV + FM + SAT
connexion directe 1 entrée
45 mm
WS256
prise TV + FM + SAT
connexion directe 2 entrées
45 mm
WS257
prise TV + FM
connexion directe
45 mm
WS253T
prise TV + FM + SAT
45 mm
WS256T
prise TV + FM + SAT
45 mm
WS257T
prise TV + FM
connexion directe
45 mm
WS253N
prise TV + FM + SAT
45 mm
WS256N
prise TV + FM + SAT
45 mm
WS257N
NOUVEAU
WS201
WS201T
WS290
WS256
Prises titanes télévision
Prises noires télévision
13.12
NOUVEAU
WS260
Désignation
Caractéristiques
Largeur
Réf.
Prise 2 RCA femelle audio
rouge et blanc
45 mm
WS260
Prise 3 RCA femelle audio et
vidéo
jaune, rouge et blanc
45 mm
WS261
Prise HDMI
prise traversante
45 mm
WS263
bornier à vis
45 mm
WS264
Prise USB
bornier à vis
45 mm
WS265
Prise SUB-D 15 femelle
bornier à vis (VGA)
45 mm
WS276
Prise Jack 3.5 femelle
bornier à vis
connecteur 3.5 mm
45 mm
WS278
Connexion à vis :
- maximum : 2 x 1,5 mm² fil souple
avec neutre (3 fils) pour :
- lampes à incandescence et
halogènes 230 V~,
- lampes halogènes TBT avec
transfo électronique ou
ferromagnétique
- lampes fluorescentes
- VMC, ventilateur
Utilisable en “maître” ou en
"esclave" dans une
configuration de plusieurs
interrupteurs.
Teintes :
Titane (T)
Désignation
Caractéristiques
Largeur
Réf.
Interrupteur automatique blanc
- incandescence et
halogènes 230 V~ :
0 ... 1000 W
- autres charges :
0 ... 500 VA
45 mm
WS051
Interrupteur automatique
titane
- incandescence et
halogènes 230 V~ :
0 ... 1000 W
- autres charges :
0 ... 500 VA
45 mm
WS051T
WS261
WS263
WS264
WS276
Commandes confort
NOUVEAU
WS051
13.13
Appareillage
pour goulottes
Prises audio et vidéo
Boîtes saillies systo
Parce que les environnements de travail accueillent des équipements électriques de plus en plus
nombreux, les nouvelles boîtes saillies multiples systo assurent une alimentation en courant fort et
faible en un seul point.
Disponibles en blanc, noir et titane, l’appareillage systo s’intègre harmonieusement dans les boîtes
saillies systo.
• Les boîtes saillies multiples systo sont équipées de cloisons
amovibles qui assurent la séparation courant fort / courant faible.
• Matériel : PVC rigide.
• Capacité : 2, 5, 8 et 16 modules de 22,5 mm.
• Les fonds pré-découpés permetttent le passage des tubes.
• Couleurs : Blanc Paloma, RAL 9010 et titane.
• Les boîtes sont équipées d’un opercule amovible permettant le
passage d’une moulure atéha.
• Support à utiliser avec les mécanismes systo 45 mm.
• Ajustement de la plaque au millimètre près grâce à des crans
de clipsage.
13.14
Boîtes saillies
Les plaques :
sont livrables en blanc et titane.
Ajustement au millimètre près
grâce à des crans de clipsage.
Encoches de démontage sur les
côtés.
Les boîtes saillies :
elles sont équipées de cloisons
amovibles qui assurent la séparation courant fort / courant faible.
Elle sont pourvues d’un opercule
amovible permettant le passage
d’une moulure atéha.
Les supports :
sont à utiliser avec les mécanismes systo 45 mm pour
montage dans les boîtes systo.
Désignation
Caractéristiques
Réf.
Boîtes saillies blanches
2 modules 22,5 mm
à associer avec support WS450
et plaque WS401
WS681
5 modules 22,5 mm
et plaque WS412
WS682
8 modules 22,5 mm
et plaque WS413
WS683
2 x 8 modules 22,5 mm
et plaque WS416
WS686
2 modules 22,5 mm
et plaque WS401T
WS681T
5 modules 22,5 mm
et plaque WS412T
WS682T
8 modules 22,5 mm
et plaque WS413T
WS683T
2 x 8 modules 22,5 mm
et plaque WS416T
WS686T
pour boîte WS681 (2 mod.)
WS401
WS412
WS413
pour boîte WS686 (2 x 8 mod.)
WS416
pour boîte WS681T(2 mod.)
WS401T
pour boîte WS682T (5 mod.)
WS412T
pour boîte WS683T (8 mod.)
WS413T
pour boîte WS686T (2 x 8 mod.)
WS416T
pour 2 modules 22,5 mm
WS450
WS454
WS455
pour 2 x 8 modules 22,5 mm
WS456
WS681
WS686
Boîtes saillies titanes
WS686T
WS401
Plaques blanches
WS401T
WS412
Plaques titanes
WS416T
Supports
WS450
WS454
13.15
Appareillage
pour goulottes
NOUVEAU
Goulottes de distribution
Les goulottes de distribution répondent à tous types de besoins dans l'habitat et le tertiaire,
grâce à leurs spécificités propres.
14.02
tehalit.FB en PVC
14.10
tehalit.RK
14.12
tehalit.LFR et guide-câbles
autoadhésifs
14.14
tehalit.LFH sans halogène
14.16
tehalit.LFS en acier
14.18
tehalit.FWK résistant au feu
14.20
guide technique
14.22
Verdeelkanalen
NOUVEAU
tehalit.LF en PVC
14.01
Goulottes de distribution en PVC
tehalit.LF / FB
Ce système répond à tous les besoins de cheminement de conducteurs et câbles dans l’habitat et le
tertiaire, grâce à deux types de profilés :
- la série tehalit.LF
- la série tehalit.FB
La gamme LF est dédiée aux installations de petites et moyennes capacités, alors que la gamme FB
sera utilisée pour des densités de câblage plus importantes.
• Le fond des socles est percé pour faciliter la fixation.
• 8 profondeurs (de 10 à 100 mm) et 13 largeurs
(de 10 à 230 mm) pour la plupart cloisonnable.
• La série tehalit.LF bénéficie d’avantages qui simplifient la pose
et facilitent la mise en œuvre : des éclisses rétractables, des
agrafes coulissantes et pivotantes vers l’avant.
• Des cloisons fixes et amovibles assurent la séparation courants
fort et faible.
14.02
• 3 coloris : blanc Paloma et marron pour les petites dimensions
à usage majoritairement domestique (jusqu’à LF200350 / LF200360),
blanc Paloma et gris pour les sections plus importantes.
• 5 types de pièces de forme assurent la continuité de
la protection mécanique (IP 40) tout au long du circuit.
focus
produit
Des cloisons amovibles
Montage facile
Des cloisons amovibles pour les
goulottes LF speedway à partir
de 40x60 mm.
A partir d’une profondeur de
30 mm, des éclisses sont
prémontées sur le socle de la
LF speedway.
Une large gamme
de profilés
Un maintien parfait
Une série de 24 profilés
différents.
Des agrafes coulissantes et
pivotantes sont prémontées sur
les socles à partir d’une largeur
de 60 mm et maintiennent les
câbles à leur place.
Pièces de forme variables
83° - 97°
Des pièces de forme variables
et recouvrantes pour des profilés
LF speedway de 30x60 mm
à 60x110 mm.
14.03
tehalit.LF
Goulottes en PVC, profondeur de 10 à 30 mm
Livraison :
Socle fond perforé sauf (LF100100),
couvercle, agrafes à partir de la
largeur 60 mm, éclisses à partir de
la profondeur 30 mm
Longueur standard :
demande, max. 6 m
Teintes :
page 17.15
voir page 14.22
Marron, RAL 8014
Gris, RAL 7030
Matériau :
PVC rigide, indice de protection:
IP 4X - IK 07
a
Goulotte complète
socle et couvercle
Angle intérieur
a
Angle extérieur
Embout
Blanc Paloma
LF1001009010
Blanc Paloma autoadhésif LF1001009010A
LF1001008014
Marron
Emballage
84 m
M61139010
LF1501509010
Blanc Paloma
Blanc Paloma autoadhésif LF1501509010A
Marron
LF1501508014
Emballage
44 m
15
15
20
19
Blanc Paloma
Marron
Emballage
LF2002009010
LF2002008014
36 m
Blanc Paloma
Marron
Emballage
LF2003509010
LF2003508014
40 m
M61419010
M61418014
10 pièces
M61429010
M61428014
10 pièces
M61439010
M61438014
10 pièces
Blanc Paloma
Marron
Emballage
LF2003609010
LF2003608014
40 m
M61419010
M61418014
10 pièces
M61429010
M61428014
10 pièces
M61439010
M61438014
10 pièces
Noir
Blanc Paloma
Gris
Emballage
LF3003009010
LF3003007030
56 m
M59619010
M59617030
5 pièces
M59629010
M59627030
5 pièces
M59639010
M59637030
5 pièces
Noir
Blanc Paloma
Gris
Emballage
LF3006009010
LF3006007030
32 m
LFF300649010*
LFF300647030*
5 pièces
LFF300639010*
LFF300637030*
5 pièces
LFF600669010*
LFF600667030*
5 pièces
M61239010
M61238014
5 pièces
30
20
33
M61138014
5 pièces
livrée avec
2 éclisses M7214
30
30
57
livrée avec
4 agrafes M7239
par longueur et
2 éclisses M7214
* Pièces de forme variables
14.04
a
a
Té et croix
M61459010
M61458014
10 pièces
M61469010
M61468014
10 pièces
M61459010
M61458014
10 pièces
M61469010
M61468014
10 pièces
M59659010
M59657030
8 pièces
M59669010
M59667030
5 pièces
LFF300659010
LFF300657030
5 pièces
M53969010
M53967030
10 pièces
Agrafe
Eclisse
Verdeelkanalen
Angle plat
M7214
10 pièces
M7239
M7214
10 pièces
10 pièces
14.05
tehalit.LF
Goulottes en PVC, profondeur 40 mm
Livraison :
Socle fond perforé, couvercle,
agrafes
(sauf LF400400) et éclisses
Longueur standard :
demande, max. 6 m
Teintes :
page 17.15
voir page 14.22
Gris, RAL 7030
Matériau :
IP 4X - IK07
a
a
+/-7°
+/-7°
40
Goulotte complète
socle et couvercle
livrée avec
2 éclisses M7204
Angle intérieur
Angle extérieur
Embout
M58019010*
M58017030*
5 pièces
M58029010*
M58027030*
8 pièces
M58039010*
M58037030*
5 pièces
Noir
Blanc Paloma
Gris
Emballage
LF4004009010
LF4004007030
32 m
Noir
Blanc Paloma
Gris
Emballage
LF4006009010
LF4006007030
24 m
livrée avec
4 agrafes
LFF400649010
M7239 par lonLFF400647030
gueur et 2 éclisses 5 pièces
M7204
LFF400639010
LFF400637030
5 pièces
LFF600669010
LFF600667030
10 pièces
Noir
Blanc Paloma
Gris
Emballage
LFF4009009010
LF4009007030
24 m
livrée avec
LFF400949010
4 agrafes
LFF400947030
M7248 par longueur et 2 éclisses 5 pièces
M7204
LFF400939010
LFF400937030
5 pièces
LFF600969010
LFF600967030
10 pièces
Noir
Blanc Paloma
Gris
Emballage
LFF4011009010
LF4011007030
20 m
livrée avec
LFF401149010
4 agrafes
LFF401147030
M7249 par longueur et 2 éclisses 5 pièces
M7204
LFF401139010
LFF401137030
5 pièces
LFF601169010
LFF601167030
10 pièces
40
40
40
57
40
90
110
* Pièces de forme invariables
14.06
a
Angle plat
Té et croix
M58059010
M58057030
5 pièces
M58069010
M58067030
10 pièces
LFF400659010
LFF400657030
5 pièces
M54069010
M54067030
10 pièces
LFF400959010
LFF400957030
5 pièces
M54569010
M54567030
5 pièces
LFF401159010
LFF401157030
5 pièces
M54169010
M54167030
10 pièces
Agrafe
Eclisse
Cloison
Verdeelkanalen
M7204
10 pièces
M7239
M7204
M2024
10 pièces
10 pièces
50 m
M7248
M7204
M2024
10 pièces
10 pièces
50 m
M5429
M7204
M2024
10 pièces
10 pièces
50 m
14.07
tehalit.LF
Goulottes en PVC, profondeur 60 mm
Livraison :
agrafes et éclisses
Teintes :
page 17.15
Longueur standard :
demande, max. 6 m
voir page 14.22
Gris, RAL 7030
Matériau :
protection : IP 4X - IK 07
a
a
+/-7°
60
Goulotte complète
socle et couvercle
Cloison
+/-7°
Angle intérieur
Angle extérieur
Noir
Blanc Paloma
Gris
Emballage
LF6006009010
LF6006007030
16 m
M2026
livrée avec
4 agrafes
M7239 par longueur et 2 éclisses 50 m
M7224
LFF600649010
LFF600647030
8 pièces
LFF600639010
LFF600637030
6 pièces
Noir
Blanc Paloma
Gris
Emballage
LFF6009009010
LF6009007030
16 m
M2026
livrée avec
4 agrafes
M7224
LFF600949010
LFF600947030
5 pièces
LFF600939010
LFF600937030
8 pièces
Noir
Blanc Paloma
Gris
Emballage
LFF6011009010
LF6011007030
16 m
M2026
livrée avec
4 agrafes
M7224
LFF601149010
LFF601147030
5 pièces
LFF601139010
LFF601137030
5 pièces
Noir
Blanc Paloma
Gris
Emballage
LF6015009010
LF6015007030
8m
M2026
livrée avec
4 agrafes
G1720
M55219010*
M55217030*
5 pièces
M55229010*
M55227030*
5 pièces
Noir
Blanc Paloma
Gris
Emballage
LF6019009010
LF6019007030
8m
livrée avec
M2026
4 agrafes
G1720
M55319010*
M55317030*
8 pièces
M55329010*
M55327030*
8 pièces
Noir
Blanc Paloma
Gris
Emballage
LF6023009010
LF6023007030
8m
livrée avec
M2026
4 agrafes
G1720
M55419010*
M55417030*
8 pièces
M55429010*
M55427030*
8 pièces
60
57
60
90
110
60
150
60
190
60
230
* Pièces de forme invariables
14.08
Embout
Angle plat
Té et croix
LFF600669010
LFF600667030
5 pièces
LFF600659010
LFF600657030
5 pièces
M54469010
M54467030
5 pièces
LFF600969010
LFF600967030
5 pièces
LFF600959010
LFF600957030
5 pièces
M54669010
M54667030
8 pièces
LFF601169010
LFF601167030
5 pièces
LFF601159010
LFF601157030
5 pièces
M55069010
M55067030
5 pièces
M55239010*
M55237030*
5 pièces
M55259010
M55257030
12 pièces
M55269010
M55267030
10 pièces
M55339010*
M55337030*
5 pièces
M55359010
M55357030
10 pièces
M55369010
M55367030
8 pièces
M55439010*
M55437030*
5 pièces
M55459010
M55457030
6 pièces
M55469010
M55467030
8 pièces
Agrafe
Eclisse
M7239
M7224
10 pièces
10 pièces
M7248
M7224
10 pièces
10 pièces
M5429
M7224
10 pièces
10 pièces
M7250
G1720
20 pièces
20 pièces
M7251
G1720
20 pièces
10 pièces
M7252
G1720
20 pièces
10 pièces
Verdeelkanalen
a
14.09
tehalit.FB
Goulottes en PVC, profondeur 60, 80 et 100 mm
Livraison :
agrafes
Teintes :
page 17.15
Longueur standard :
demande, max. 6 m
voir page 14.22
Gris, RAL 7030
Matériau :
protection : IP 4X - IK 07
a
Goulotte :
socle et couvercle
14.10
Noir
Blanc Paloma
Gris
Emballage
FB6011009010
FB6011007030
16 m
Noir
Blanc Paloma
Gris
Emballage
FB6013009010
FB6013007030
8m
Noir
Blanc Paloma
Gris
Emballage
FB6015009010
FB6015007030
8m
Noir
Blanc Paloma
Gris
Emballage
FB6019009010
FB6019007030
8m
Noir
Blanc Paloma
Gris
Emballage
FB6023009010
FB6023007030
8m
Noir
Blanc Paloma
Gris
Emballage
FB80130090101
FB80130070301
16 m
Noir
Blanc Paloma
Gris
Emballage
FB9923009010
FB9923007030
6m
Cloison
Livrée avec
4 agrafes M5280
par longueur
M55129010
M55127030
5 pièces
M55219010
M55217030
5 pièces
M55229010
M55227030
5 pièces
M55319010
M55317030
1 pièce
M55329010
M55327030
8 pièces
M55419010
M55417030
1 pièce
M55429010
M55427030
5 pièces
L87619010
L87617030
1 pièce
L87629010
L87627030
7 pièces
L96819010
L96817030
1 pièce
L96829010
L96827030
2 pièces
M1346
50 m
Livrée avec
4 agrafes M5284
par longueur
M55119010
M55117030
5 pièces
M1346
50 m
Livrée avec
4 agrafes M5281
par longueur
M55029010
M55027030
5 pièces
M1346
50 m
Livrée avec
4 agrafes M5284
par mètre
M55019010
M55017030
5 pièces
M1346
50 m
Livrée avec
4 agrafes M5283
par longueur
Angle extérieur
M1346
50 m
Livrée avec
4 agrafes M5282
par longueur
Angle intérieur
M1346
50 m
Livrée avec
4 agrafes M5281
par longueur
a
M1629
50 m
a
a
Angle plat
Té et croix
Embout
M55059010
M55057030
6 pièces
M55069010
M55067030
5 pièces
M53139010
M53137030
5 pièces
M55159010
M55157030
8 pièces
M55169010
M55167030
14 pièces
M55139010
M55137030
5 pièces
M55259010
M55257030
12 pièces
M55269010
M55267030
10 pièces
M55239010
M55237030
5 pièces
M55359010
M55357030
10 pièces
M55369010
M55367030
8 pièces
M55339010
M55337030
5 pièces
M55459010
M55457030
6 pièces
M55469010
M55467030
8 pièces
M55439010
M55437030
5 pièces
Agrafe
M5280
Verdeelkanalen
50 pièces
M5281
50 pièces
M5282
50 pièces
M5283
50 pièces
M5284
50 pièces
M5281
L87659010
L87657030
8 pièces
M53039010
M53037030
6 pièces
L96859010
L96857030
4 pièces
M58339010
M58337030
6 pièces
50 pièces
M5284
50 pièces
14.11
tehalit.RK
Goulottes de jonction
Le système de goulottes tehalit.RK a été conçu pour les armoires de commande et de distribution.
Il cache discrètement les arrivées et départs de câbles, crée un aspect net et assure la protection
contre les influences externes. La technique d’encliquetage et d’enfichage des différents éléments
permet d’accélérer l’installation des goulottes. Les différents éléments peuvent être fixés sans outils
spéciaux. 2 supports reçoivent le profilé de recouvrement par simple enclipsage. Des découpes nettes
et exactes dans les profilés de recouvrement sont facilitées par des prédécoupes correspondant aux
dimensions des goulottes de distribution tehalit.LF et tehalit.FB. Les embouts de fermeture évitent que
la poussière ne rentre dans l’armoire.
Les goulottes tehalit.RK offrent à l’installateur une unité de protection d’un aspect parfait.
• Les profilés sont compatibles avec les goulottes de
distribution tehalit.LF et tehalit.FB : ils sont pourvus de
prédécoupes.
• 4 dimensions différentes en fonction de la profondeur de
l'armoire ou du nombre de câbles.
• Des supports stables permettent le montage au mur ou contre
l'armoire.
• 3 coloris : gris clair (RAL 7035), gris (RAL 7030)
et blanc Paloma (RAL 9010).
• Indice de protection : IP 4X - IK 07.
• tehalit.RK offre une finition irréprochable à l'installation du
tableau électrique.
• tehalit.RK est disponible en pièces séparées : profilés,
supports et embouts.
14.12
tehalit.RK
Goulottes de jonction
Longueur standard : 2 m
Teintes :
Matériau :
PVC rigides, indice de protection :
IP 4X - IK 07
techniques,
voir à partir de la page 17.15
Gris, RAL 7030
Profilés de recouvrement
Embout de
fermeture droit
et gauche (set)
Support
Plaque arrière
FB6011029010
FB6011027035
FB6011027030
110 mm
20 m
Blanc Paloma
Gris clair
Gris
Largeur
Emballage
RK1109010
RK1107035
RK1107030
L22369010
L22367035
L22367030
M5848
24 m
6 paires
10 pièces
Blanc Paloma
Gris clair
Gris
Largeur
Emballage
RK1509010
RK1507035
RK1507030
L22359010
L22357035
L22357030
M5849
16 m
6 paires
10 pièces
RK1909010
RK1907035
RK1907030
L22399010
L22397035
L22397030
M5850
8m
4 paires
10 pièces
FB6019029010
FB6019027035
FB6019027030
190 mm
52 m
FB6015029010
FB6015027035
FB6015027030
150 mm
20 m
Blanc Paloma
Gris clair
Gris
Largeur
Emballage
Blanc Paloma
Gris clair
Gris
Largeur
Emballage
FB6011029010
FB6011027035
FB6011027030
110 mm
20 m
FB6015029010
FB6015027035
FB6015027030
150 mm
20 m
Blanc Paloma
Gris clair
Gris
Largeur
Emballage
Blanc Paloma
Gris clair
Gris
Largeur
Emballage
Verdeelkanalen
Dimensions, voir page 14.25
RK2309010
RK2307035
RK2307030
L23209010
L23207035
L23207030
M5830
12 m
6 paires
10 pièces
Blanc Paloma
Gris clair
Gris
Largeur
Emballage
FB6019029010
FB6019027035
FB6019027030
190 mm
52 m
FB6023029010
FB6023027035
FB6023027030
230 mm
40 m
14.13
tehalit.LFR
Les goulottes en rouleau
Conçu pour protéger les câbles de toutes natures et pour réaliser un cheminement discret,
le cache-câbles en rouleau tehalit.LFR, est idéal pour réaliser des extensions d’installation ou de
petites rénovations. Il convient aussi bien dans l’habitat que dans les locaux à usage professionnel.
Grâce à sa présentation en rouleau et protégé par un brevet international, tehalit.LFR sera toujours à
portée de main de l'installateur.
• Goulottes pliables
- couvercle imperdable
- coupe facile à la pince.
• PVC en blanc Paloma, RAL 9010.
• Mode de pose facilité :
- autoadhésive
- fond perforé.
• Moins de chute.
• Conditionnement compact :
- rouleaux de 20 m
- disponible en permanence dans le véhicule
- manutention facilitée : carton d’emballage muni d’une poignée.
14.14
• Livraison à plat, sur rouleau.
• Un fond perforé pourvu d'une bande autoadhésive.
tehalit.LFR
La goulotte en rouleau
Livraison :
A plat, sur rouleau
fond perforé et autoadhésif
Teinte :
Matériau : PVC
Blanc Paloma
Emballage
LFR701209010T2
20 m
Blanc Paloma
Emballage
LFR1501509010T2
20 m
Blanc Paloma
Emballage
LFR2002009010T2
20 m
Blanc Paloma
Emballage
LFR2003509010T2
20 m
Contenance
en câbles
téléphone 4 paires STY 1 :
1
3 x 2,5 mm2 :
0
2
2
3 x 2,5 mm :
1
4
2
3 x 2,5 mm :
1
8
2
3 x 2,5 mm :
2
Pince coupe moulures
Pince à encocher
L5561
emballage : 1 pièce
longueur de lame : 85 mm
pour découper des moulures
à 45° et 90°
L5562
emballage : 1 pièce
pour découper la
paroi latérale d’une
goulotte et permettre
le passage d’un câble
Verdeelkanalen
Goulottes
Guide-câbles autoadhésifs
Livraison : socle fond autoadhésif
Teintes :
Translucide
Blanc, RAL 9001
Matériau : PVC rigide
guide-câbles
Contenance
en câbles
Blanc Paloma
Emballage
LF1001009010A
84 m
1 câble de ø 7 mm maxi
Blanc Paloma
Emballage
LF1501509010A
88 m
1 câble de ø 10 mm maxi
Translucide
Blanc
Emballage
M1647TRAN
M16479001
150 m
1 câble de ø 4,5 à 6 mm
Translucide
Blanc
Emballage
M1648TRAN
M16489001
150 m
Translucide
Blanc
Emballage
M1673TRAN
M16739001
150 m
Translucide
Blanc
Emballage
M1659TRAN
M16599001
150 m
15
15
14.15
tehalit.LFH
Goulottes sans halogène, profondeur de 20 à 60 mm
Livraison :
socle, couvercle, agrafes
à partir de la largeur 60 mm
Teintes :
page 17.15
voir page 14.22
Matériau :
goulottes : PC / ABS
agrafes : PC / ABS
a
Goulotte complète
socle et couvercle
14.16
Rouge
Blanc Paloma
Emballage
LFH2002009010
72 m
Rouge
Blanc Paloma
Emballage
LFH3004509010
32 m
Rouge
Blanc Paloma
Emballage
LFH4006009010
24 m
Rouge
Blanc Paloma
Emballage
Angle intérieur
a
Angle extérieur
Embout
M66139010
5 pièces
M66519010
5 pièces
M66529010
5 pièces
M66539010
5 pièces
livrée avec
4 agrafes
M6660 par
longueur
M66619010
5 pièces
M66629010
5 pièces
M66639010
5 pièces
LFH4006109010
24 m
livrée avec
4 agrafes
M6660 par
longueur
M66619010
5 pièces
M66629010
5 pièces
M66639010
5 pièces
Rouge
Blanc Paloma
Emballage
LFH6009009010
12 m
livrée avec
4 agrafes
M6670 par
longueur
M66719010
5 pièces
M66729010
5 pièces
M66739010
5 pièces
Rouge
Blanc Paloma
Emballage
LFH6011009010
24 m
livrée avec
4 agrafes
M6680 par
longueur
M66819010
5 pièces
M66829010
5 pièces
M66839010
5 pièces
Rouge
Blanc Paloma
Emballage
LFH6015109010
12 m
M66919010
5 pièces
M66929010
5 pièces
M66939010
5 pièces
livrée avec
4 agrafes
M6660 et
4 agrafes
M6680 par
longueur
a
a
Té et croix
M66559010
5 pièces
M66569010
5 pièces
M66659010
5 pièces
M66669010
5 pièces
M66659010
5 pièces
M66669010
5 pièces
M66759010
5 pièces
M66769010
5 pièces
M66859010
5 pièces
M66869010
5 pièces
M66959010
5 pièces
M66969010
5 pièces
Agrafe
Rouge
Agrafe
Rouge
Verdeelkanalen
Angle plat
M6660
50 pièces
M6660
50 pièces
M6670
50 pièces
M6680
50 pièces
M6660
M6680
50 pièces
50 pièces
14.17
tehalit.LFS
Goulottes en acier, profondeur 20, 30, 40 et 60 mm
Livraison :
Socle fond perforé et couvercle
agrafes à partir de largeur
60 mm
Teintes :
Longueur standard :
demande, max. 3,10 m
Autres teintes RAL
sur demande
page 17.15
Mise à la terre, voir pages 14.23
et 14.24
Matériau :
Tôle d’acier zingué.
Groupe 3 DIN 17162.
Revêtement de 275 g/m2.
Profondeur 20 et 30 mm
Goulotte complète
socle et couvercle
Zingué
Laqué blanc Paloma
Emballage
LFS200200VERZ
LFS2002009010
72 m
Zingué
Laqué blanc Paloma
Emballage
LFS300450VERZ
LFS3004509010
32 m
Angle intérieur
Angle extérieur
Angle plat
Embout
L2733UNLA
L27339010
5 pièces
L2751VERZ
L27519010
5 pièces
L2752VERZ
L27529010
5 pièces
L2755VERZ
L27559010
5 pièces
L2753UNLA
L27539010
5 pièces
Goulotte complète
socle et couvercle
Angle intérieur
Angle extérieur
Angle plat
Embout
Rouge
Zingué
Laqué blanc Paloma
Emballage
LFS400600VERZ
LFS4006009010
12 m
R2551VERZ
R25519010
4 pièces
R2552VERZ
R25529010
4 pièces
R2555VERZ
R25559010
8 pièces
R2573VERZ
R25739010
5 pièces
Rouge
Zingué
Laqué blanc Paloma
Emballage
LFS600600VERZ
LFS6006009010
8m
R2581VERZ
R25819010
4 pièces
R2582VERZ
R25829010
4 pièces
R2585VERZ
R25859010
6 pièces
R2603VERZ
R26039010
10 pièces
Rouge
Zingué
Laqué blanc Paloma
Emballage
LFS601000VERZ
LFS6010009010
8m
R2661VERZ
R26619010
4 pièces
R2662VERZ
R26629010
2 pièces
R2665VERZ
R26659010
4 pièces
R2693VERZ
R26939010
6 pièces
Rouge
Zingué
Laqué blanc Paloma
Emballage
LFS601500VERZ
LFS6015009010
6m
R2701VERZ
R27019010
4 pièces
R2702VERZ
R27029010
8 pièces
R2705VERZ
R27059010
4 pièces
R2723VERZ
R27239010
5 pièces
Rouge
Zingué
Laqué blanc Paloma
Emballage
LFS602000VERZ
LFS6020009010
6m
R2731VERZ
R27319010
5 pièces
R2732VERZ
R27329010
4 pièces
R2735VERZ
R27359010
4 pièces
R2753VERZ
R27539010
6 pièces
Profondeur 40 et 60 mm
14.18
Fil de mise à la
terre avec cosses
L2756VERZ
L27569010
5 pièces
Jonction pour
mise à la terre
pour socle/socle
Languette de mise
à la terre pour
couvercle/socle
R2320VERZ
R4320
5 paires
10 pièces
R2330VERZ
R4330
5 paires
5 pièces
Borne pour fils
de terre
L4187CHRO
Té et croix
Cloison en acier Agrafe en acier
Agrafe en
PC / ABS
Jonction pour la
mise à la terre
socle/socle
Languette de
mise à la terre
pour couvercle
et cloison
R2504VERZ
L4180VERZ
5 pièces
50 pièces
R2604VERZ
L4180VERZ
5 pièces
50 pièces
R2604VERZ
L4180VERZ
5 pièces
50 pièces
R2604VERZ
L4180VERZ
5 pièces
50 pièces
R2604VERZ
L4180VERZ
5 pièces
50 pièces
M6290
R2566VERZ
R25669010
4 pièces
R2290VERZ
R2606VERZ
R26069010
4 pièces
R2290VERZ
100 pièces
50 pièces
M6290
100 pièces
50 pièces
M6291
R2646VERZ
R26469010
4 pièces
TWS70VERZ
R2291VERZ
32 m
100 pièces
R2696VERZ
R26969010
6 pièces
TWS70VERZ
R2292VERZ
32 m
100 pièces
R2736VERZ
R27369010
6 pièces
TWS70VERZ
R2293VERZ
32 m
100 pièces
50 pièces
M6292
50 pièces
M6293
50 pièces
14.19
Verdeelkanalen
Té et croix
Référence
L4181GNGE
L = 150 mm
L = 300 mm
L4182GNGE
L4183GNGE
L = 600 mm
tehalit.FWK
Goulottes résistantes au feu
La protection des circuits électriques contre le feu est nécessaire pour les locaux recevant du public et
les immeubles de grande hauteur. Ils sont équipés de dispositifs de sécurité, de secours ou d’évacuation
devant fonctionner le plus longtemps possible en cas d’incendie.
Le système de goulottes résistantes au feu tehalit.FWK est la solution adéquate pour garantir le bon
fonctionnement de ces circuits le temps nécessaire.
• La continuité de service est garantie pendant 90 minutes.
• Le système tehalit.FWK est conforme à la norme
DIN 4102/11 et 4102/12.
• La résistance mécanique est importante.
• Couleurs : zingué ou blanc Paloma RAL 9010
• Les pièces de forme assurent la continuité de protection.
• Pour toute demande, nous consulter.
• Le fond des socles est perforé pour une fixation rapide.
• De nombreux accessoires facilitent la mise en oeuvre :
mastic ignifuge, cloisons, ...
14.20
focus
produit
De nombreux accessoires
La mise à la terre
facilitent la mise en oeuvre
et assurent une protection
continue.
Des pattes de jonction sont
prévues pour la mise à la terre.
Une gamme complète
Du mastic ignifuge
10 profilés divisés en 2 classes
de résistance au feu : E30 / E90.
pour éviter la propagation du feu.
14.21
tehalit.LF / FB
Capacités de câblage et dimensions
LF / FB : Capacités de câblage des goulottes de distribution
dimensions
AxB
section
nominale
en mm2
section
utile*
en mm2
⭋ maximum
en mm
nombre de
câbles
3 x 2,5 mm2
LF150150
1
15 x 15
150
75
10
1
LF200200
1
20 x 19
228
114
12
1
LF200350
1
20 x 33
440
220
15
2
LF200360
1
2
20 x 33
210
210
105
105
10
10
1
1
LF300300
1
30 x 30
620
310
15
4
LF300600
1
30 x 57
1250
625
25
8
LF400400
1
40 x 40
1200
600
23
8
LF400600
1
40 x 57
1700
850
29
11
LF400600 +
M2024
1
2
40 x 57
830
830
415
415
15
15
5
5
LF/LFF400900
1
40 x 90
2650
1325
32
17
LF/LFF400900 +
M2024
1
2
40 x 90
1300
1300
650
650
24
24
8
8
LF/LFF401100
1
40 x 110
3250
1625
32
21
LF/LFF401100 +
M2024 (1)
1
2
40 x 110
1600
1600
800
800
29
29
10
10
LF600600
1
60 x 57
2860
1430
54
18
LF600600 +
M2026
1
2
60 x 57
1400
1400
700
700
15
15
9
9
LF/LFF600900
1
60 x 90
4550
2275
54
29
LF/LFF600900 +
M2026
1
2
60 x 90
2200
2200
1100
1100
29
29
14
14
LF/LFF601100
1
60 x 110
5500
2750
54
35
LF/LFF601100 +
M2026 (1)
1
2
60 x 110
2600
2600
1300
1300
29
29
17
17
LF601500 + M2026 (1)
1
2
61 x 150
3600
3600
1790
1790
54
54
24
24
LF601900 + M2026 (1)
1
2
61 x 190
4590
4590
2280
2280
54
54
29
29
LF602300 + M2026 (1)
1
2
61 x 230
5610
5610
2790
2790
54
54
35
35
FB601100
1
61 x 110
4680
2340
54
30
FB601300
1
61 x 130
5580
2790
54
36
FB601500
1
61 x 150
6450
3225
54
41
FB601900
1
61 x 190
8280
4140
54
53
FB602300
1
61 x 230
9800
4900
54
62
FB801300
1
82 x 130
7700
3850
49
1
100 x 230
18500
9250
118
références
B
goulottes LF
1
n° de compartiments
A
B
1
2
1
B
A
A
B
1
2
A
B
1
2
A
références
1
A
B
goulottes FB
FB992300
(1)
capacité avec cloison en position centrale
14.22
tehalit.LFS
Profondeur 20 et 30 mm, mise à la terre
Mise à la terre des goulottes de distribution en tôle d’acier LFS200200 et LFS300450
• Utilisation de fils :
La mise à la terre de toute partie métallique est obligatoire.
• LFS200200 et 300450 :
Les jonctions se montent sur le fond du socle et sont équipées d’un
système vis / rondelles qui permet le raccordement d’un conducteur
de terre. La mise à la terre de l’ensemble des socles peut se faire à
un seul endroit (les jonctions assurant la continuité électrique).
Pour les couvercles, les languettes rapportées permettent la mise à
la terre (R4320 pour LFS200200 et R4330 pour LFS300450) et se
montent en-dessous du couvercle.
Un conducteur doit être connecté entre ces languettes et un point
de mise à la terre (par exemple les jonctions des fonds :
R2320VERZ pour LFS200200 et R2330VERZ pour LFS300450).
LFS200200
LFS300450
R4320 languette - crampon
(mise à la terre du couvercle)
R4330 languette - crampon
languette
languette
ensemble vis M4
ensemble vis M4
jonction
R2320VERZ- kit jonction
(mise à la terre du socle)
- jonction
- ensemble vis M4 : écrou à
six pans, rondelle éventail,
vis M4 avec rondelle bombée
jonction
R2330VERZ- kit jonction
(mise à la terre du socle)
- jonction
- ensemble vis M4 : écrou à
six pans, rondelle éventail,
vis M4 avec rondelle bombée
14.23
Verdeelkanalen
Les goulottes LFS200200 / LFS300450
tehalit.LFS
Profondeur 40 et 60 mm, mise à la terre
Mise à la terre des goulottes de distribution en tôle LFS400600, LFS600600, LFS601000, LFS601500 et LFS602000
• LFS de profondeur 40 et 60 mm :
Les jonctions se montent sur la paroi latérale du socle et sont
équipées d’une languette qui permet le raccordement d’un
conducteur à la terre. La mise à la terre de l’ensemble des socles
peut se faire à un seul endroit (les jonctions assurant la continuité
électrique).
Pour les couvercles des LFS, profondeur 40 et 60 mm, les languettes
rapportées (L4180VERZ) permettent la mise à la terre, à monter sur
le côté du couvercle. Un conducteur doit être connecté entre ces
languettes et un point de mise à la terre (par exemple : les jonctions
des fonds).
Cette même languette (L4180VERZ) permet la mise à la terre des
parties métalliques.
Les pièces de forme sont équipées de languettes à relier par un
conducteur à un point de mise à la terre (par exemple : les jonctions
des fonds).
• Utilisation de câbles :
Aucune mise à la terre n’est requise pour les goulottes de
distribution.
Les goulottes LFS400600, LFS600600, LFS601000, LFS601500, LFS602000
Languette zinguée de mise à la terre
pour couvercle et cloison L4180VERZ
languette
languette
jonction
fil de terre
Languette de mise à la terre pour couvercle et cloison
L4180VERZ
Les pièces de forme sont pourvues d’origine
d’une borne de mise à la terre.
14.24
tehalit.RK
Dimensions 80-230 mm
Goulotte de jonction RK
Les goulottes de jonction RK sont
composées de 2 supports, d'un profilé
de recouvrement de 2 embouts pour le
côté gauche et droit.
En absence de mur derrière l’armoire,
la goulotte de jonction peut recevoir un
couvercle qui ferme le profilé de recouvrement. Chaque dimension offre 2 largeurs
de recouvrement.
Il suffit de monter les 2 supports contre le
mur ou contre l’armoire et de couper le
profilé de recouvrement à la bonne longueur.
Dans le profilé, 3 lignes transversales
aideront l’installateur à faire les découpes
pour recevoir des goulottes de distribution
de 40, 50 ou 60 mm de profondeur.
Par après, le profilé est clipsé sur les supports et les 2 embouts sont montés sur
les côtés.
goulottes de distribution
LF speedway ou FB
couvercle (dos)
support
profilé de
recouvrement
embout
B
A
Verdeelkanalen
armoire de distribution
A
B
goulotte de jonction pour
largeur de recouvrement 80, 110, 150 ou 190 mm
goulotte de jonction pour
largeur de recouvrement 110, 150, 190 ou 230 mm
goulotte de jonction
goulotte de jonction
110
150
190
230
A
110
150
190
230
mm
mm
mm
mm
B
80
110
150
190
mm
mm
mm
mm
110
150
190
230
A
110
150
190
230
mm
mm
mm
mm
B
80
110
150
190
mm
mm
mm
mm
14.25
Goulottes sur mesure
tehalit.camelea
Grâce aux goulottes spécifiques ou sur mesure, tehalit.camelea permet de répondre aux cahiers des
charges les plus exigeants.
15.02
solutions pour les projets : exemples de
réalisations
15.04
Goulottes
sur mesure
tehalit.camelea : service sur mesure
15.01
Goulottes sur mesure
tehalit.camelea
Le service qui rend service
Le service camelea est dédié aux goulottes spécifiques et sur mesure. Longueurs spéciales, formes
originales, couleurs particulières… camelea assure une réponse aux cahiers des charges les plus
contraignants.
1
a
e
el
t
ha
lit
cam
3
2
service
e
• Une étude spécifique des besoins, une réponse rapide
quant à la faisabilité, une solution de grande qualité.
• Longueurs spéciales (max.) :
- acier : 3,10 m
- PVC : 6 m
- aluminium : 6 m
• Une solution complémentaire aux produits standards pour
les projets.
• Des goulottes sur mesure :
camelea permet de faire plus et mieux sur tous les chantiers.
• Une équipe dédiée répond efficacement et rapidement aux
demandes en goulottes spécifiques ou sur mesure.
• Couleurs, formes, finition ... tout est envisageable.
15.02
• Couleurs :
- teintées dans la masse
- laquées en couleurs RAL standards
- filmées (décor bois, décor alu)
• Finitions :
- formes spéciales
- pré-montage
- pré-câblage
focus
produit
1
Couleurs laquées, teintées
dans la masse, filmées ...
2
Formes originales…
à chaque besoin, sa réponse.
3
Finitions impeccables…
quels que soient la longueur,
l'usinage ou le pré-montage,
les produits camelea sont
irréprochables.
les goulottes réalisées avec
camelea trouvent partout leur place.
15.03
Goulotte courbée
“tehalit.BRS” en acier
15.04
Solutions
projet
Projet :
L’intégration d’une goulotte courbée, équipe
les comptoirs de prises courant fort et faible.
15.05
Système "tehalit.DABA"
pour la distribution
de câbles
15.06
Solutions
projet
Projet :
Ce système amène les câbles jusqu’aux
colonnes, là où il y a des plafonds hauts
(pas de faux plafonds).
Les goulottes servent en même temps
comme point de fixation pour les colonnes.
15.07
Colonnes "tehalit.DA 200"
équipées d’éclairage
15.08
Solutions
projet
Projet :
A l’aide d’un accessoire, les colonnes peuvent être équipées d’appareils d’éclairage.
Les colonnes peuvent aussi être équipées
d’éclairage LED.
15.09
Colonnettes dissimulées
dans le sol
15.10
Solutions
projet
Projet :
Les salles multifonctionnelles peuvent être
pourvues de colonnettes dissimulées dans le
sol pour l’organisation d’évènements, comme
des séminaires, des salons, etc…. Une fois
terminé, les colonnettes seront cachées dans
le sol (nettoyage à sec).
15.11
Goulottes de sol
"tehalit.BKB"
15.12
Solutions
projet
Projet :
Les goulottes de sol peuvent être intégrées dans n’importe
quel intérieur car elles s’adaptent à chaque type de revêtement. L’habillage en bois, pierre ou tapis est aussi possible.
Application : une solution idéale pour des endroits où les
fenêtres sont très basses (au sol). P.ex. dans les bureaux.
15.13
Goulottes de câblage
Les goulottes de câblage proposent une variété de solutions pour l'équipement des armoires :
- la gamme tehalit.BA7 en PVC couvre l’ensemble des besoins courants,
- la gamme tehalit.HA7 en PC / ABS sans halogène est utilisée dans des applications
spécifiques (p.ex. des applications ferroviaires),
- la gamme tehalit.VK-flex permet des liaisons flexibles entre les équipements de la porte et ceux du
corps de l’armoire.
16.04
tehalit.HA7,
goulottes de câblage sans halogène
16.05
tehalit.VK-flex,
goulottes flexibles
16.06
accessoires
16.07
Goulottes
de câblage
tehalit.BA7,
goulottes de câblage en PVC
16.01
Goulottes de câblage
tehalit.BA7 / HA7
Pour un confort de pose inégalable
Les goulottes de câblage répondent à différentes situations de câblage dans ou autour des armoires :
câblage de la distribution électrique, des appareils d’automatisme, équipements déportés sur porte ou à
proximité de l’armoire électrique.
• Montage et démontage facile du couvercle.
• Profondeurs : 25, 40, 60, 80, 100 mm.
• Des languettes sécables au ras du socle sans outil.
• Matières : PVC pour BA7, PC / ABS pour HA7 (sans halogène),
polyamide pour VK-flex (sans halogène).
• Une gamme HA7 sans halogène gardant tous les avantages de
la BA7.
• Des profilés bleu pour des circuits intrinsèques, livrables de
stock.
• Une agrafe universelle pour étager les câbles dans la goulotte.
16.02
• Classement au feu : UL 94V0.
• Préperçage des fonds suivant la norme EN 50085-2-3.
focus
produit
Languettes sécables
Des languettes sans arêtes vives
pour éviter d'abîmer l'isolant des
conducteurs, ou les mains du
câbleur.
Un montage intuitif des
couvercles
Le montage du couvercle, est à
la fois intuitif et très rapide,
même lorsque la goulotte est
complètement remplie.
Agrafe universelle
Une aide au repérage
Pour la retenue des fils dans
toutes les goulottes de câblage
à partir d'une largeur de 40 mm
et une profondeur de 40 mm.
Rainure sur le couvercle utilisable
comme alignement des étiquettes.
Découpe sans bavure
grâce à la pince tehalit.
16.03
tehalit.BA7
Goulottes de câblage en PVC
• Des languettes sécables à ras
du socle sans outil.
• Forme arrondie des languettes,
n’abîme pas les câbles.
• Dimensions correspondantes à
celles indiquées dans la référence.
• 22 profilés différents sont
disponibles.
• Montage et démontage facile
du couvercle.
• Perforations latérales au pas
de 12,5 mm.
• Passage de fils possible
jusqu’à 6 mm2 sans casser les
languettes.
Socle et
couvercle
Référence
Couvercle
25 x 25 mm
25 x 40 mm
40
40
40
40
40
x
x
x
x
x
60
60
60
60
60
60
80
80
80
80
80
80
Tenue à la température :
-5°C à +60°C
Matériel : PVC rigide
Livraison : socle, couvercle
Teinte : gris, RAL 7030 ou bleu
(pour certaines dimensions)
• Préperçage des fonds suivant
la norme EN 50085-2-3.
• 3ème rangée de perforations à
partir d’une largeur de 80 mm.
• Une agrafe universelle pour
toutes les dimensions de
goulottes.
• Deux bossages de retenue à
partir d’une hauteur de 60 mm.
• Des profilés bleu pour des
circuits intrinsèques, livrables
de stock.
• Les goulottes sont certifiées
UL et CSA.
page 17.15
Emballage
BA7-Clip
(agrafe)
Référence
Socle et
couvercle en bleu
Référence
BA725025
BA725040
BA70252K
BA70402K
BA725025BL
-
50 m
48 m
-
25 mm
40 mm
60 mm
80 mm
100 mm
BA740025
BA740040
BA740060
BA740080
BA740100
BA70252
BA70402
BA70602
BA70802
BA71002
BA740025BL
BA740040BL
BA740060BL
-
48
50
40
30
20
m
m
m
m
m
BA7CLIP
BA7CLIP
BA7CLIP
BA7CLIP
x
x
x
x
x
x
25 mm
40 mm
60 mm
80 mm
100 mm
120 mm
BA760025
BA760040
BA760060
BA760080
BA760100
BA760120
BA70252
BA70402
BA70602
BA70802
BA71002
BA71202
BA760025BL
BA760040BL
BA760060BL
-
60
40
24
20
16
12
m
m
m
m
m
m
BA7CLIP
BA7CLIP
BA7CLIP
BA7CLIP
BA7CLIP
x
x
x
x
x
x
25 mm
40 mm
60 mm
80 mm
100 mm
120 mm
BA780025
BA780040
BA780060
BA780080
BA780100
BA780120
BA70252
BA70402
BA70602
BA70802
BA71002
BA71202
BA780025BL
BA780060BL
BA780100BL
-
20
20
20
16
12
16
m
m
m
m
m
m
BA7CLIP
BA7CLIP
BA7CLIP
BA7CLIP
BA7CLIP
BA7100060
BA7100080
BA7100100
BA70602
BA70802
BA71002
-
16 m
16 m
12 m
BA7CLIP
BA7CLIP
BA7CLIP
Dimensions
(Profondeur x Largeur)
en mm
100 x 60 mm
100 x 80 mm
100 x 100 mm
Couvercle
Hauteur 10 mm
pour
BA725025
BA725040
12,5
15
12,5
14
Découpes latérales
Hauteur du profilé
60/80 mm
2
Perforation du fond
selon EN 50085-2-3
pour goulottes de
80/100/120 mm de large
6,5
Perforation du fond
selon EN 50085-2-3
pour goulottes de
25/40/60 mm de large
6
50
8
4,5
25
6,5
14
25
16.04
Hauteur du profilé
25/40 mm
2
4,5
8
6
P
P
10
L
BA7-Clip
(agrafe)
Couvercle
Hauteur 15 mm
pour tous les autres
BA7
L
25
25
12,5
6
2
Hauteur du profilé
100 mm
tehalit.HA7
Goulottes de câblage sans halogène
• Des languettes sécables à ras
du socle avec outil.
• Forme arrondie des languettes,
n’abîme pas les câbles.
• Montage et démontage facile
du couvercle.
• Passage de fils possible jusqu’à 6 mm2 sans casser les
languettes.
• Préperçage des fonds suivant
la norme EN 50085-2-3.
• 3ème rangée de perforations à
partir d’une largeur de 80 mm.
Socle et
couvercle
Référence
Couvercle
25 x 25 mm
25 x 40 mm
HA725025
HA725040
40
40
40
40
40
x
x
x
x
x
25 mm
40 mm
60 mm
80 mm
100 mm
60
60
60
60
60
60
x
x
x
x
x
x
80
80
80
80
80
80
x
x
x
x
x
x
Imformations et caractéristiques
page 17.15
Emballage
BA7-Clip
(agrafe)
HA70252K
HA70402K
50 m
48 m
-
HA740025
HA740040
HA740060
HA740080
HA740100
HA70252
HA70402
HA70602
HA70802
HA71002
48
50
40
30
20
m
m
m
m
m
BA7CLIP
BA7CLIP
BA7CLIP
BA7CLIP
25 mm
40 mm
60 mm
80 mm
100 mm
120 mm
HA760025
HA760040
HA760060
HA760080
HA760100
HA760120
HA70252
HA70402
HA70602
HA70802
HA71002
HA71202
60
40
24
20
16
12
m
m
m
m
m
m
BA7CLIP
BA7CLIP
BA7CLIP
BA7CLIP
BA7CLIP
25 mm
40 mm
60 mm
80 mm
100 mm
120 mm
HA780025
HA780040
HA780060
HA780080
HA780100
HA780120
HA70252
HA70402
HA70602
HA70802
HA71002
HA71202
20
20
20
12
12
16
m
m
m
m
m
m
BA7CLIP
BA7CLIP
BA7CLIP
BA7CLIP
BA7CLIP
HA7100060
HA7100080
HA7100100
HA70602
HA70802
HA71002
16 m
16 m
12 m
BA7CLIP
BA7CLIP
BA7CLIP
100 x 60 mm
100 x 80 mm
100 x 100 mm
Couvercle
Hauteur 10 mm
pour
HA725025
HA725040
6
Hauteur du profilé
25/40 mm
2
15
Perforation du fond
selon DIN 43659,
EN 50085-2-3 pour les
goulottes de largeur :
25,40 et 60 mm
6
14
Hauteur du profilé
60/80 mm
2
6,5
50
25
12,5
8
4,5
25
6,5
4,5
14
BA7-Clip
(agrafe)
Couvercle
Hauteur 15 mm
pour tous les autres
HA7
L
P
P
10
L
12,5
Référence
Goulottes
de câblage
Dimensions
(Profondeur x Largeur)
en mm
8
Tenue à la température :
-25°C à +90°C
Matériel : PC / ABS sans halogène
Livraison : socle, couvercle
Teinte : gris clair, RAL 7035
• Une agrafe universelle pour
toutes les dimensions de
goulottes à partir d'une hauteur
de 40 mm et une larguer de
40 mm.
UL et CSA.
pour le matériel ferroviaire
selon DIN 55100, NF F 16-101.
• Classement au feu : UL 94V0.
25
25
12,5
6
2
Hauteur du profilé
100 mm
Perforation du fond
selon DIN 43659,
EN 50085-2-3 pour les
goulottes de largeur :
80,100 et 120 mm
16.05
tehalit.VK-flex
Goulottes flexibles
Livraison :
socle fond perforé
Matériau :
polyamide
classement au feu : UL 94V0
sans halogène
Teinte : gris clair, RAL 7035
page 17.15
Goulotte complète
Référence
Emballage
15 x 11 x 250 mm
VK-flex 10
M5690
40 pièces
10
8
5
21 x 23 x 500 mm
VK-flex 20
M5691
40 pièces
20
18
13
31 x 33 x 500 mm
VK-flex 30
M5692
40 pièces
57
46
30
45 x 43 x 500 mm
VK-flex 40
M5693
40 pièces
101
81
53
Contenance, par logement, de fils normalisés
1 mm2
1,5 mm2 2,5 mm2
P
Dimensions
(Profondeur x
Largeur x
Longueur)
en mm
Contenance, par logement, de fils normalisés
1,5 mm2 2,5 mm2
1 mm2
P
L
L
tehalit.VK-flex
Goulottes flexibles et autoadhésives
Goulotte complète
Référence
Emballage
15 x 11 x 250 mm
VK-flex 10
L2212
40 pièces
10
8
5
21 x 23 x 500 mm
VK-flex 20
L2222
40 pièces
20
18
13
31 x 33 x 500 mm
VK-flex 30
L2232
40 pièces
57
46
30
45 x 43 x 500 mm
VK-flex 40
L2242
40 pièces
101
81
53
P
Dimensions
(Profondeur x
Largeur x
Longueur)
en mm
11
6
Vue latérale
VK-flex 10
16.06
Bande de fixation
VK-flex 10
50
50
8
12
8
Vue latérale
VK-flex 20, 30 et 40
Bande de fixation
VK-flex 20 et 30
20
4,5
4,5
50
8
3,5
4,5
14
L
4,5
P
L
8
Bande de fixation
VK-flex 40
tehalit.BA7 / HA7 / VK-flex
Accessoires pour goulottes de câblage
Désignation
Caractéristiques
Emballage
Réf.
Entretoise
hauteur : 12 mm
ø 25 mm
50 pièces
M51592
Rivet expansible
sans halogène
diam. 4 mm pour épaisseur 2-5 mm
100 pièces
L5085
Outil de pose
gris
pour rivet L5085
1 pièce
L5262GRAU
Entretoise
hauteur : 20 mm
ø 25 mm
50 pièces
M5159
Rivet expansible
sans halogène
100 pièces
L5123
Outil de pose
rouge
pour rivet L5123
1 pièce
L5263ROT
Rondelle à collerette
pour cacher la tête des vis M4 à M5
100 pièces
M5164
Rivet expansible
sans halogène
100 pièces
L5067
Outil de pose
noir
pour rivet L5067
1 pièce
L5264SCHW
Pince à découper
85 mm
pour découper des goulottes
de câblage
1 pièce
L5561
M51592
L5085
L5262GRAU
M5159
L5123
L5263ROT
L5067
L5264SCHW
L5561
16.07
Goulottes
de câblage
M5164

Moulures et plinthes

Transcription

Documents pareils

Goulottes plastiques Goulottes de câblage

BIOGRAPHIE

2 2 x2 - FoodSaver

Offre technicien informatique et vidéo

Goulottes de câblage avec perforations latérales - ses

RÉVÉLONS NOS INTUITIONS

Art Lovers - MB-XL

Extérieur Eclairage Public Fonctionnel

LOTLIMIT SL550

plastic omnium systemes urbains
