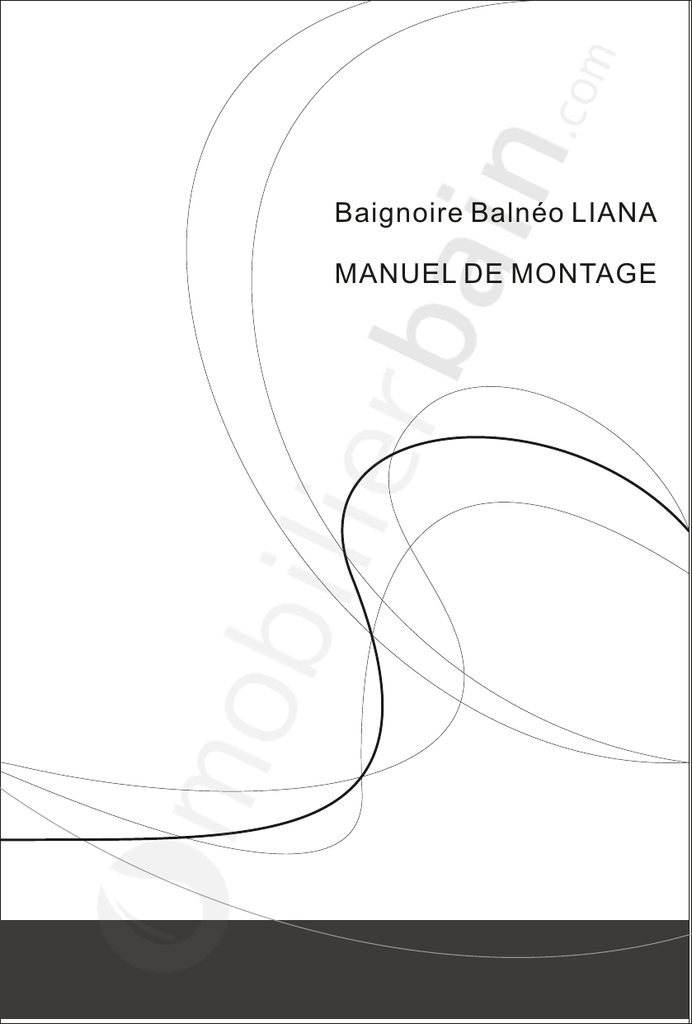

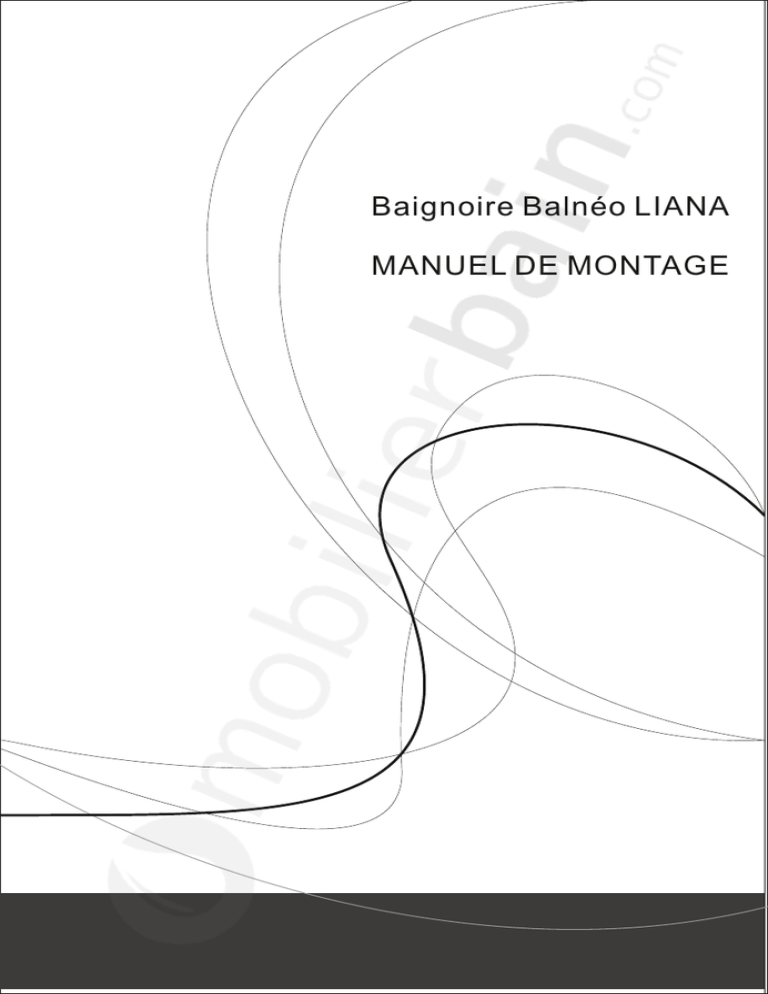

Baignoire Balnéo LIANA MANUEL DE MONTAGE

Baignoire Balnéo LIANA
MANUEL DE MONTAGE
Table des matières
I. Mesures de précaution ............................................................ 1
II. Schémas ............................................................................... 2
III. Paramètres techniques et exigences règlementaires en matière
d'eau et d'électricité ..................................................................... 3
IV. Instructions d ’installations ...................................................... 4
V. Instructions d'utilisation ........................................................ 5-7
VI. Schéma de référence .............................................................. 8
VII.Dysfonctionnement et remèdes ................................................9
Mesures de précaution
1. Lisez attentivement ce manuel avant l'installation. Conservez le manuel dans
un endroit sûr, en cas de nécessité. Il est recommandé de faire appel à des
techniciens qualifiés pour procéder à l'installation.
2.L'alimentation électrique doit être un courant alternatif 220 V±10%, 50Hz à
boucle simple, dotée d'une commande de commutation de protection tout
électrode indépendant et fixe. Le fil de terre doit être en parfait état en termes
de sécurité (le moteur doit être connecté au fil jaune/vert de section 1.5 mm².
Assurez-vous que la mise à la terre est en bon état du point de vue de la
sécurité et que son efficacité a été contrôlée. La section du câble d'alimentation
électrique ne doit pas être inférieure à 2,5 mm². Veillez à ce que la prise ne
puisse pas entrer en contact avec de l'eau. Il est recommandé d'utiliser une
prise électrique étanche.
3. Ne mettez pas le moteur en marche en l'absence d'eau ; coupez le moteur
avant de laisser l'eau s'écouler.
4. Les enfants, personnes âgées ou handicapées doivent être surveillés lors du
bain massant pour éviter tout accident.
5. En mode bain massant, la température de l'eau dans la baignoire ne doit pas
dépasser la température moyenne du corps humain. La température idéale de
l'eau se situe entre 32 et 37°C.
6. L'alimentation électrique doit être coupée systématiquement lorsque le bain
est terminé.
7. Tenez les cigarettes allumées à l'écart de la baignoire ; et évitez de faire
tomber les cendres dans la baignoire pour évitez tout risque de dommage ou
d'incendie.
8. Il est de votre intérêt de remplir intégralement la carte de garantie (un jeu de
trois copies à distribuer respectivement au client, au revendeur et au fabricant)
et de la conserver avec les autres documents originaux. Votre carte de garantie
n'est valable que si la copie destinée au fabricant est retournée par courrier à
l'adresse indiquée sur la fiche.
9. Les personnes suivantes ne devraient pas prendre de bain massant : A.
Enfant de moins de 4 ans.
B. Les personnes ayant des problèmes de circulation sanguine.
C. Les personnes qui ont une consommation d'alcool excessive.
D. Celles qui ont la grippe.
E. Les personnes souffrant de problèmes cardiaques.
F. Celles qui viennent déjà de prendre un bain massant.
G. Celles qui viennent de terminer leur repas il y a moins d'une demi-heure.
10. Il est recommandé de faire inspecter l'interrupteur de courant de fuite par un
électricien qualifié de manière régulière (tous les six mois), afin de garantir un
fonctionnement efficace et en toute sécurité.
Remarque : l'entreprise se réserve le droit de modifier le produit. Vous
comprendrez que les modifications quelles qu'elles soient ne seront pas
révélées.
Schéma
Nom
N° matériel
Nom
Interrupteur eau froide
Commutateur réglable de
débit d'air
Transfert des fonctions
Repose-tête
Interrupteur eau chaude
Buse à bulles
Entrée chute d'eau
Buse à jet réglable
Jupe longue
Dispositif de vidange
Dispositif de retenue
d'eau
Lumière de baignoire
Support de douche
Baignoire
Télécommande
N° matériel
Paramètres techniques et exigences
règlementaires en matière d'eau et d'électricité
Modèle/dimension du produit : Liana / 1500x1500x660mm
Caractéristiques électriques :
Tension nominale : 220-240V 50Hz
Puissance nominale de la pompe à eau : 750W
Puissance nominale de la pompe à air : 200 W
Exigences en matière d'électricité:
A. L'installation électrique doit répondre aux exigences énoncées dans les
normes nationales de sécurité ; la tension et la fréquence doivent en outre être
conforme à la plaque signalétique du moteur. Il est obligatoire d'installer une
protection contre les fuites de courant toute phase et d'évaluer les effets sur les
dispositifs de mise à la terre.
B. Le câble d'alimentation de la baignoire d'angle doit être permanent, il doit
être doté d'un fil à trois âmes dont chaque section ne doit pas être inférieure à
2,5 mm² (3X2,5 mm²). Si le câble d'alimentation traverse le mur, utilisez une
chemise de protection jusqu'à ce que l'alimentation soit reliée à la prise de
courant.
C. Raccordez la connexion de terre de la baignoire à celle de la maison et
vérifiez son fonctionnement.
D. L'alimentation électrique doit être reliée au câble d'alimentation spécial.
L'alimentation doit être coupée après utilisation.
Équipement d'alimentation en eau:
A. La pression de l'alimentation en eau de ce produit est comprise entre 0,2 Mpa
et 0,4 Mpa ; la température de l'eau ne doit pas excéder 65° C.
B. L'adduction d'eau de la source d'eau pour la baignoire doit être située à
proximité de la baignoire à un endroit correctement protégé et raccordée à la
baignoire par le biais d'un tuyau flexible. L'agencement du tuyau flexible peut
être déterminé par l'utilisateur, de tels tuyaux flexibles ne sont pas fournis avec
le produit.
C. Un robinet indépendant doit être ajouté au tuyau flexible d'adduction d'eau,
et il doit être fermé chaque fois que le bain est terminé.
Instructions d'installation
1. Réglez la baignoire
Basez-vous sur l'état du sol et réglez les vis des pieds jusqu'à ce que la baignoire
soit à niveau.
Attention
Pour éviter de rayer la baignoire lors de l'installation, recouvrez la surface à l'aide
de matières douces.
Évitez tout choc ou toute chute d'objet dur dans la baignoire pendant l'installation.
Ne vous tenez pas debout sur la baignoire et ne placez pas d'objets lourds sur les
bords de la baignoire.
2. Raccordement des tuyaux d'eau chaude et d'eau froide
Rouge pour l ’eau chaude
Bleu pour l ’eau froide
Lors de la pose des joints sur les
tuyaux d'eau chaude et froide,
posez l'anneau de joint.
Instructions d'utilisation
1. Branchement du disjoncteur
Pour couper
l'alimentation
électrique, poussez
le bouton en
condition de mise
sous tension.
Lorsque la prise est branchée, la lumière
s'allume
Si le témoin de fuite est éteint, appuyez sur le
bouton, puis le témoin lumineux s'allume
indiquant que le courant passe.
2. Utilisation du robinet
Entrée chute d'eau
Commuter l'interrupteur sur l'icône approprié
peut lancer la fonction appropriée.
Nettoyage du tube Support de douche
Les fonctions du robinet, de la douche, de la vanne de
commutation manuelle de nettoyage peuvent être converties en
icône « robinet d'entrée d'eau », « douche » et « vanne de
nettoyage manuelle ».
Réglez l'eau chaude et l'eau
froide, H pour l'eau chaude et C
pour l'eau froide. (voir
l'illustration de gauche)
L'interrupteur de conversion du robinet peut commander l'ouverture et la fermeture du
robinet.
Instructions d'utilisation
3. Utilisation de l'interrupteur de réglage d'air
AIR
Min
Max
Tournez l'interrupteur de
réglage conformément au
signe de l'image ci-dessus,
pour réglez la force de la
vague d'eau. Tournez dans
le sens horaire permet de
diminuer progressivement
la force de la vague et
inversement, tourner dans
l'autre sens augmente la
force de la vague.
4. Utilisation de la pompe à eau
Appuyer sur le bouton du milieu illustré dans l'image
de gauche permet de démarrer ou d'éteindre le
moteur.
(Remarque : Seul le modèle normal est doté d'un
interrupteur d'air)
5. Utilisation de la buse réglable
Tournez la buse réglable de manière appropriée
(voir l'image de gauche) pour obtenir la force
souhaitée du massage par l'eau.
6. Utilisation de la bonde
Tournez le bouchon de bonde pour ouvrir ou
fermer la vanne.
Tournez le bouchon de bonde dans le sens des
aiguilles d'une montre pour ouvrir la vanne et
vidanger l'eau. Tournez le bouchon de bonde
dans le sens inverse des aiguilles d'une montre
pour fermer la vanne et arrêtez la vidange d'eau.
Instructions d'utilisation
7. Comment nettoyer les déchets divers de la bonde
Après une utilisation de
la baignoire pendant un
certain temps, des
déchets divers peuvent
obstruer le bouchon de
bonde. Retirez le
bouchon de bonde et
éliminez les déchets
divers.
Si la bonde doit être
retirée, (voir l'image de
gauche), dévissez
l'écrou central et
enlevez la bonde.
8. Comment régler le bouchon de bonde
Réglez le bouchon de bonde, puis
vissez l'écrou à l'aide de l'outil.
Si la bonde fuit, retirez le couvercle (voir l'image de gauche), tournez la tige
de réglable jusqu'à ce que l'extrémité touche la partie inférieure de
l'étanchéité de vanne.
9. Comment retirer le filtre anti-retour
Si des déchets divers obstruent le filtre antiretour, tournez le filtre dans le sens inverse
des aiguilles d'une montre jusqu'à ce qu'un
son soit émis, puis retirez le filtre anti-retour
pour le nettoyer.
Tournez-le ensuite dans le sens antihoraire
dans la retenue d'eau jusqu'à ce qu'il soit
solidement fixé en place.
Avertissement :
Il est formellement interdit d'actionner la pompe à eau en l'absence
d'eau dans la baignoire. La pompe ne peut être actionnée que si le
niveau d'eau se situe à 2 ou 3 cm au-dessus du capuchon de buse ;
dans le cas contraire, la buse aspergera de l'eau dans tous les sens.
Le diamètre intérieur du conduit de bonde ne doit pas être inférieur au
diamètre extérieur de la bonde, en cas de vidange incomplet.
Installation de l'eau et de l'électricité
Remarque :
Installez la rondelle en caoutchouc et posez du ruban
sur les buses des tuyaux d'eau chaude et d'eau froide
respectivement pour éviter toute fuite d'eau.
Rouge pour l ’eau chaude
Bleu pour l ’eau froide
230V c.a / 50Hz/10A
Maintenance
1. L'entretien quotidien de la baignoire de massage peut se faire avec
une lessive courante liquide et un chiffon doux ; il est interdit d'utiliser
un détergent contenant de l'acétone et de l'ammoniac. Pour la
stérilisation, il est interdit d'utiliser un désinfectant contenant du
formaldéhyde.
2. Éliminez les taches de surface avec de la pâte à dentifrice et un
chiffon doux.
3. Les rayures superficielles de surface ou les brûlures de cigarette
peuvent être polies à l'aide d'un papier abrasif de type 2000 et d'un tissu
imbibé d'eau, puis polissez à l'aide de la pâte à polir.
4. Essuyez les tâches apparaissant sur les pièces galvanisées à l'aide
d'une flannelette, n'utilisez pas de tissu rugueux ni solution nitrique
diluée, etc.
5. Nettoyez la bonde de retenue d'eau de manière habituelle en cas
d'obstruction.
6. Vérifiez régulièrement que le tuyau d'eau n'est pas cassé ou plié afin
d'éviter toute gêne d'utilisation.
7. Vérifiez que le câble d'alimentation, l'interrupteur et la prise ne sont
pas desserrés ou endommagés. Réparez si nécessaire.
8. Pour prolonger la durée de vie des produits, les clients ne doivent pas
utiliser la baignoire de manière continue pendant plus de 3 heures.
Dysfonctionnements et remèdes
Dysfonctionnement et remèdes
Défaut
La tension est anormale
La tension est anormale
Le moteur ne
fonctionne
pas
Le bruit
provenant du
moteur est
Le tuyau
d'eau fuit
La prise d'alimentation est débranchée ou le
câble d'alimentation est en circuit ouvert
Le câble de connexion entre le
ventilateur d'extraction et le tuyau
est débranché ou endommagé
Vérifiez que les paramètres de
source électrique sont conformes à
la fiche signalétique du moteur
Rebranchez le câble d'alimentation
ou remplacez-le
Rebranchez-le ou remplacez-le
Le ventilateur d'extraction est grippé
Remplacez-le
Les paramètres de source électrique ne
correspondent pas à la fiche signalétique du
moteur
Contactez le revendeur
Les vis de fixation sont dévissées ou
manquantes.
Veillez à serrer fermement les vis
Les vis de terre de la baignoire
supportant le cadre ne sont pas reliées à
la terre
Ajustez-les jusqu'à ce qu'elles
touchent le sol
Le joint d'étanchéité est défectueux
Remplacez-le
L'interface n'est pas correctement
feutrée
Remplacez-le
La conduite d'eau est rompue
Remplacez-le
Remarque :
Tous autres défauts non mentionnés ci-dessus doivent être traités de
manière appropriée ou demandez à un technicien qualifié d'intervenir.
