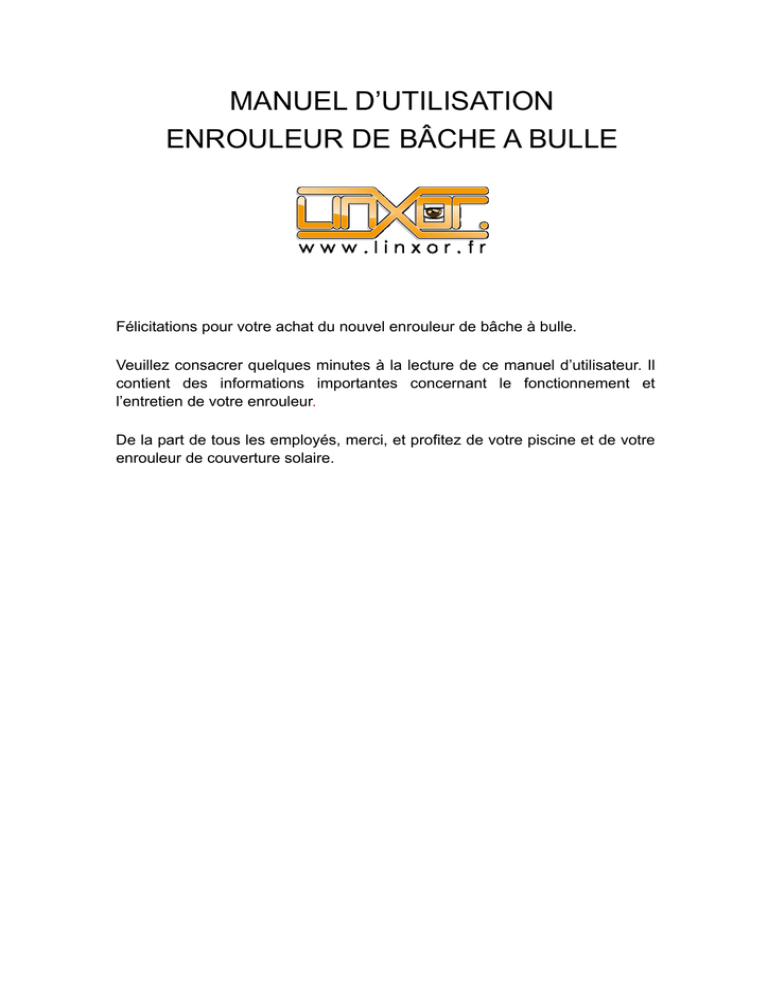

MANUEL D`UTILISATION ENROULEUR DE BÂCHE A BULLE

MANUEL D’UTILISATION
ENROULEUR DE BÂCHE A BULLE
Félicitations pour votre achat du nouvel enrouleur de bâche à bulle.
Veuillez consacrer quelques minutes à la lecture de ce manuel d’utilisateur. Il
contient des informations importantes concernant le fonctionnement et
l’entretien de votre enrouleur.
De la part de tous les employés, merci, et profitez de votre piscine et de votre
enrouleur de couverture solaire.
OUTILS NÉCESSAIRES
*************************************************************************
▲Des ciseaux
▲Un marteau ou maillet à face souple
▲Une perceuse électrique
▲Un tournevis cruciforme
LISTE DES PIÈCES
********************************************************************
Article N° 1
Description : Cadre avec roues
Quantité : 1
Article N° 2
Description : Cadre
Quantité : 1
Article N°3
Description : Ensemble de roue ou poignée de direction
Quantité : 1
Article N° 4
Description : Moyeu court
Quantité : 1
Article N° 5
Description : Moyeu long
Quantité : 1
Article N° 6
Description : Poignée
Quantité : 1
Article N° 7
Description : Vis à poignée
Quantité : 1
Article N° 8
Description : Lanière avec Velcro
Quantité : 8
Article N° 9
Description : Boucle
Quantité : 8
Article N° 10
Description : clip de couverture
Quantité : 8
Article N° 11
Description : Tubes
Quantité : 3
INSTALLATION
*********************************************************************
Etape 1
L+400mm
100mm 100mm
30mm
100mm
30mm
100mm
à l’intérieur
depuis le bord
de la couverture
L
Rabat plié
L
L
Fig 1
●Déballez les composants.
●Glissez les parties télescopiques et centrez.
●Réglez les tubes pour qu’ils mesurent 400mm de plus que largeur de la
piscine.
●Percez et visser a environ 100mm de l’extrémité le tube télescopique qui
connecte les deux tubes ensemble. Percez le tube sur les lignes.
Etape 2
●Insérez le moyeu court (N°4) dans une extrémité du tube (φ76mm).
●Sécurisez l’assemblage avec deux vis auto taraudeuses. Percez et vissez
sur 30mm avec un foret de 3.0mm vers l’intérieur à partir de l’extrémité de
l’embout.
●Répétez l’opération avec le moyeu long (N°5) à l’extrémité de l’autre tube
(φ76mm) et sécurisez l’assemblage avec deux vis auto taraudeuses. Percez
et vissez de 30mm avec un foret de 3.0mm vers l’intérieur à partir de
l’extrémité de l’autre embout. Fig 2
Etape 2
Fig 2
Fig 2
●Assemblez le moyeu court (N°4) sur le cadre avec roue (N°1), et faites
glisser l’ensemble des roues avec la poignée (N°3) sur la poignée du moyeu.
Sécurisez l’assemblage avec le vis à poignée (N°7). Fig 3
●Assemblez le moyeu long (N°5) sur le cadre (N°2), placez la rondelle derrière
le cadre et glissez la poignée (N°6) sur le moyeu. Fig 4
Fig 3
Etape3
Fig 4
Fig 4
●Positionnez l’enrouleur au bout de la piscine (si possible à l’extrémité la plus
large).
●Centrez l’enrouleur au bout de la piscine le plus près possible du bord de
l’eau.
Etape 4
●Détachez les huit attaches en Velcro mâles des lanières (N°8).
●Enlevez la couche de protection et collez-les sur les tubes selon une ligne
droite à distance égale sur la longueur L comme il est indiqué. Fig 1
Etape 5
● Placez la couverture sur l’enrouleur et marquez la couverture pour
correspondre avec les attaches en Velcro
.
● Avec la couverture à l’envers sur la piscine, mettez les clips (N°10) à travers
la couverture aux points marqués.
●Assurez-vous que les broches du clip (N°10) traversent complètement la
couverture et l’autre côté du clip.
Fig 5
Etape 6
●Assemblez les lanières (N°8) sur les boucles (N°9) et sur les clips de la
couverture (N°10) comme indiqué sur le schéma. Fig 6
Fig 6
●Attachez l’extrémité des lanières sur le clip et mettez-les sur l’enrouleur avec
assez de longueur pour s’enrouler une fois autour du tube. Brûlez l’extrémité des
lanières pour empêcher l’effilochage.
●Assurez-vous que la longueur des lanières permette à la couverture d’être à plat
sur la piscine, pour empêcher le vent de pénétrer sous la couverture.
INSTRUCTIONS DE FONCTIONNEMENT
*******************************************************************
●Une fois l’enrouleur assemblé sur votre piscine, tournez légèrement les roues
dans le sens des aiguilles d’une montre; la couverture sera soulevée par-dessus le
tube.
●Si le bord de la couverture est entravé par le rail, redressez-le afin que la
couverture reste fluide et sans pli durant l’enroulement. Assurez-vous que la
couverture soit déplacée uniformément de la piscine sur le tube.
●Lorsque la couverture est complètement enroulée sur le tube, soulevez la poignée
et tournez les deux roues vers l’emplacement souhaité.
●Détachez les lanières des huit attaches en Velcro et placez-les sur le dessus de la
couverture lors du déplacement de l’enrouleur.
●Sur des piscines de forme irrégulière, pliez les extrusions de forme irrégulière
comme indiqué sur la Fig1
●Lorsque vous utilisez de nouveau l’enrouleur, replacez l’enrouleur à l’envers au
bout de la piscine. Empoignez le bord de la couverture et marchez lentement du
bout de la piscine vers l’extrémité.
CONSEILS UTILES
************************************************************************************
●Rangez toujours l’enrouleur dans un endroit sûr.
●Notez que pour ranger plus facilement l’enrouleur, laissez les pieds derrière la
piscine si vous décidez de le retirer
●Retirez le système d’enrouleur à chaque fin de saison.
●Lorsque vous roulez la couverture sur l’enrouleur, assurez-vous de
l’enrouler uniformément.
●Repliez tout rabat ou endroit dénivelé sur la couverture avant de la dérouler. Cela
évitera que vous n’appliquiez une force excessive sur la couverture et permettra un
mouvement aisé sur l’eau et à travers la partie la plus étroite de la piscine vers
l’enrouleur.
●Lorsque vous remettez la couverture sur la piscine, déroulez délicatement la
couverture, pliez un coin sur lui-même (pour créer un effet de vague), soulevez
l’autre coin et marchez lentement sur le côté de votre piscine.
●Nettoyez les roues, les moyeux, jougs, paliers, et bases avec de l’eau
savonneuse tiède.
●Ne vous tenez jamais sur les cadres et les tubes et n’appliquez pas de poids
excessif, ils sont conçus uniquement pour l’enrouleur. Si le tube est tordu, il ne
peut pas être réparé.
●Utilisez toujours votre couverture de protection lorsque la couverture est
enroulée sur l’enrouleur
