Limiteur de débit VORTEX PVX DQC 025

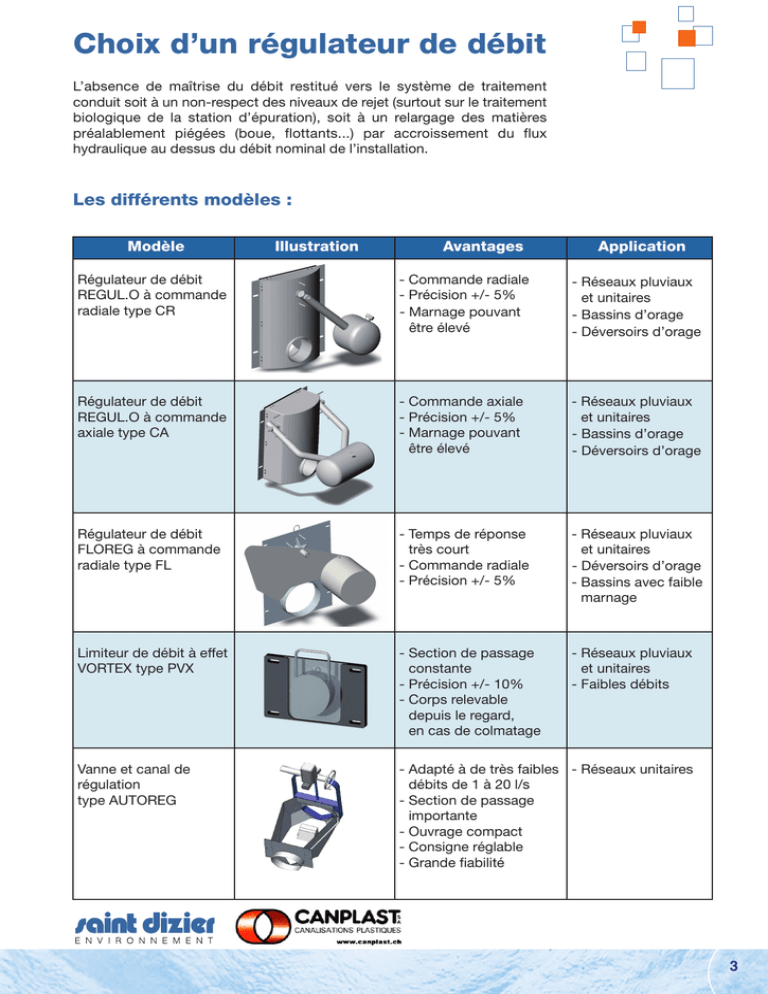

Choix d’un régulateur de débit
L’absence de maîtrise du débit restitué vers le système de traitement
conduit soit à un non-respect des niveaux de rejet (surtout sur le traitement
biologique de la station d’épuration), soit à un relargage des matières
préalablement piégées (boue, flottants...) par accroissement du flux
hydraulique au dessus du débit nominal de l’installation.
Les différents modèles :
Modèle
Illustration
Avantages
Application
Régulateur de débit
REGUL.O à commande
radiale type CR
- Commande radiale
- Précision +/- 5%
- Marnage pouvant
être élevé
- Réseaux pluviaux
et unitaires
- Bassins d’orage
- Déversoirs d’orage
Régulateur de débit
REGUL.O à commande
axiale type CA
- Commande axiale
- Précision +/- 5%
- Marnage pouvant
être élevé
- Réseaux pluviaux
et unitaires
- Bassins d’orage
- Déversoirs d’orage
Régulateur de débit
FLOREG à commande
radiale type FL
- Temps de réponse
très court
- Commande radiale
- Précision +/- 5%
- Réseaux pluviaux
et unitaires
- Déversoirs d’orage
- Bassins avec faible
marnage
Limiteur de débit à effet
VORTEX type PVX
- Section de passage
constante
- Précision +/- 10%
- Corps relevable
depuis le regard,
en cas de colmatage
- Réseaux pluviaux
et unitaires
- Faibles débits
Vanne et canal de
régulation
type AUTOREG
- Adapté à de très faibles - Réseaux unitaires
débits de 1 à 20 l/s
- Section de passage
importante
- Ouvrage compact
- Consigne réglable
- Grande fiabilité
3
Régulateur de débit
REGUL.O®
Type
CR
à commande radiale
Données techniques
• Construction en acier INOX AISI 304 L.
• Livré avec chevilles expansibles INOX et joint
d’étanchéité.
• Courbe de réponse hydraulique pouvant être
communiquée sur simple demande.
• Conforme à l’Avis Technique 17/03-143 délivré
par le CSTB sur les déversoirs d’orage à débit
régulé.
-DO 02/02-143
Application
Le régulateur de débit REGUL.O type CR est
parfaitement adapté à la régulation des débits de
fuite des bassins d’orage et des déversoirs
d’orage et contribue à une meilleure gestion
hydraulique. Il peut aussi bien s’implanter en
réseau unitaire qu’en réseau pluvial.
Principe
• Assure une restitution à débit constant, avec
une variation inférieure à 5% quel que soit le
marnage des eaux dans le bassin.
• Fonctionnement mécanique basé sur l’analyse
de la hauteur d’eau par un bras à flotteur
commandant le déplacement d’un diaphragme.
• Section de passage de l’effluent définie pour
limiter les risques de colmatage, par la
conservation d’un orifice «circulaire».
Type
Débit l/s
H
DN
A
B
CR-A
10 à 20
600 à 900
200
500
580
L1
L2
CR-B
10 à 20
600 à 1500
200
500
580 1400 1800
CR-C
20 à 75
900 à 1500
300
650
700 1250 1800
700 1100
CR-D
20 à 75
900 à 2000
300
650
700 1900 2400
CR-E
80 à 160
1200 à 2000 400
780
830 1650 2300
830 2200 2700
CR-F
80 à 160
1200 à 2500 400
780
CR-G
165 à 230
1500 à 2300 500
900 1170 1650 2300
CR-H
165 à 230
1500 à 3000 500
900 1170 2450 3100
CR-I
285 à 460
1800 à 2800 600 1050 1470 1900 2600
CR-J
285 à 460
1800 à 3500 600 1050 1470 2600 3400
Cotes en mm. Débits supérieurs et études spécifiques : nous consulter.
H : Hauteur d’eau maximum.
DN : Diamètre minimum canalisation aval en écoulement libre.
Dimensions non contractuelles
4
Avantages
• Fiabilité dans la courbe de régulation.
• Lecture de grandes hauteurs d’eau à l’amont.
• Adaptable à des projets spécifiques.
• Réalisation tout inox qualité 304 (316 sur
demande).
• Facilité de mise en œuvre.
• Certification CSTBat sur les déversoirs d’orage
à débit régulé, intégrant le régulateur de débit
REGUL.O type CR.
Mise en œuvre
• Sur voile béton plan et vertical.
• Contre-percer les trous du cadre servant de
gabarit, en haut et en bas du régulateur.
• Positionner après chaque perçage la cheville
expansible sans bloquer l’écrou.
• Après mise en place de l’ensemble des
chevilles, réaliser un serrage en croix en veillant
à ne pas déformer le cadre.
• Après serrage, réaliser si nécessaire un
jointoiement au mortier de ciment.
• Veiller à ne pas détériorer le joint lors de la mise
en œuvre.
Régulateur de débit
FLOREG
Application
Le régulateur de débit FLOREG est parfaitement
adapté à la régulation des débits de fuite des
bassins d’orage et des déversoirs d’orage.
Il contribue à une meilleure gestion hydraulique.
Principe et données techniques
• Assure une restitution à débit constant, avec
une variation inférieure à 5% et un temps de
réponse très court.
Type
FL5A
FL10A
FL15A
FL20A
FL25B
FL30B
FL40B
FL50B
FL60B
FL70B
FL80C
FL100C
FL125C
FL150C
FL175D
FL200D
FL250D
FL300E
FL350E
FL400E
FL450E
Débit l/s H=3xDF
5
10
15
20
25
30
40
50
60
70
80
100
125
150
175
200
250
300
350
400
450
300
390
465
510
570
600
675
735
795
840
885
975
1065
1155
1215
1290
1410
1515
1605
1695
1770
DN
A
B
L1
L2
200
200
200
200
300
300
300
300
300
300
400
400
400
400
500
500
500
600
600
600
600
250
300
300
350
350
350
400
400
450
450
450
500
500
550
550
600
650
650
700
750
750
350
400
450
500
525
550
625
675
725
750
775
850
925
1000
1050
1100
1200
1250
1350
1400
1450
225
293
349
383
428
450
506
551
596
630
664
731
799
866
911
968
1058
1136
1204
1271
1328
450
586
698
766
856
900
1012
1102
1192
1260
1328
1462
1598
1732
1822
1936
2116
2272
2408
2542
2656
Cotes en mm. Débits supérieurs et études spécifiques :
nous consulter.
H : Hauteur d’eau maximum.
DN : Diamètre minimum canalisation aval en écoulement libre.
Dimensions non contractuelles
6
Type
FL
• Système
mécanique
avec
fermeture
progressive de l’orifice par un diaphragme relié
à un flotteur.
• Conception permettant d’atteindre le débit de
consigne dès la mise en charge de l’orifice.
• Livré avec un kit de fixation par chevilles
expansibles en inox.
• Courbe de réponse hydraulique pouvant être
communiquée sur simple demande.
• Conforme à l’Avis Technique 17/03-143 délivré
par le CSTB sur les déversoirs d’orage à débit
régulé.
Avantages
• Fiabilité dans la courbe de régulation.
• Débit de consigne atteint avec une faible
hauteur d’eau.
• Adaptable à des projets spécifiques.
• Réalisation tout inox qualité 304 (316 sur
demande).
• Encombrement limité.
• Facilité de mise en œuvre.
• Certification CSTBat sur les déversoirs d’orage
à débit régulé intégrant le régulateur de débit
FLOREG.
-DO 02/02-143
Mise en œuvre
• Sur voile béton plan et vertical.
• Placer le joint d’étanchéité adhésif sur la plaque
de fixation.
• Contre-percer les trous du cadre servant de
gabarit, en haut et en bas du régulateur.
• Positionner après chaque perçage la cheville
expansible sans bloquer l’écrou.
• Après mise en place de l’ensemble des
chevilles, réaliser un serrage en croix en veillant
à ne pas déformer le cadre.
• Après serrage, réaliser si nécessaire un
jointoiement au mortier de ciment.
Régulateur de débit
REGUL.O® à commande axiale
Type
CA
Données techniques
• Construction en acier INOX AISI 304 L.
• Livré avec chevilles expansibles INOX et joint
d’étanchéité.
• Courbe de réponse hydraulique pouvant être
communiquée sur simple demande.
• Conforme à l’Avis Technique 17/03-143 délivré
par le CSTB sur les déversoirs d’orage à débit
régulé.
Application
Le régulateur de débit REGUL.O type CA est
parfaitement adapté à la régulation des débits de
fuite des bassins d’orage et de déversoirs
d’orage, et contribue à une meilleure gestion
hydraulique. Il peut aussi bien s’implanter en
réseau unitaire qu’en réseau pluvial.
Principe
• Assure une restitution à débit constant, avec
une variation inférieure à 5% quel que soit le
marnage des eaux dans le bassin.
• Fonctionnement mécanique basé sur l’analyse
de la hauteur d’eau par un bras à flotteur
commandant le déplacement d’un diaphragme.
• Section de passage de l’effluent définie pour
limiter les risques de colmatage, par la
conservation d’un orifice «circulaire».
Type
Débit l/s
H
DN
A
B
L1
L2
CA-A
10 à 20
600 à 900
200
500
580
350
700
CA-B
10 à 20
600 à 1500
200
500
580
350
700
CA-C
20 à 75
900 à 1500
300
650
700
450
900
CA-D
20 à 75
900 à 2000
300
650
700
450
900
CA-E
80 à 160
1200 à 2000 400
780
830
500 1000
CA-F
80 à 160
1200 à 2500 400
780
830
500 1000
CA-G
165 à 230
1500 à 2300 500
900 1170 550 1100
CA-H
165 à 230
1500 à 3000 500
900 1170 550 1100
CA-I
285 à 460
1800 à 2800 600 1050 1470 650 1300
CA-J
285 à 460
1800 à 3500 600 1050 1470 650 1300
-DO 02/02-143
Avantages
• Fiabilité dans la courbe de régulation.
• Lecture de grandes hauteurs d’eau à l’amont.
• Implantation aisée liée à la grande compacité
de ce modèle à commande axiale.
• Adaptable à des projets spécifiques.
• Réalisation tout inox qualité 304 (316 sur
demande).
• Facilité de mise en œuvre.
• Certification CSTBat sur les déversoirs d’orage
à débit régulé, intégrant le régulateur de débit
REGUL.O. type CA.
Mise en œuvre
• Sur voile béton plan et vertical.
• Contre-percer les trous du cadre servant de
gabarit, du haut en bas du régulateur.
• Positionner après chaque perçage la cheville
expansible sans bloquer l’écrou.
• Après mise en place de l’ensemble des
chevilles, réaliser un serrage en croix en veillant
à ne pas déformer le cadre.
• Après serrage, réaliser si nécessaire un
jointoiement au mortier de ciment.
• Veiller à ne pas détériorer le joint lors de la mise
en œuvre.
Cotes en mm. Débits supérieurs et études spécifiques : nous consulter.
H : Hauteur d’eau maximum.
DN : Diamètre minimum canalisation aval en écoulement libre.
Dimensions non contractuelles
5
Limiteur de débit
A effet vortex
Type
PVX
Avantages
•
•
•
•
•
•
Application
•
Limitation des débits d’eaux pluviales dans les
. de rétention et les
déversoirs d’orage, les bassins
noues (cas des techniques alternatives). A chaque
dimensionnement correspond un débit nominal pour
une hauteur d’eau maximale. Gestion des réseaux
d’assainissement en cas de risques d’inondation.
Absence de partie mobile donc pas d’usure
Pas d’énergie auxiliaire nécessaire
Système amovible par glissière et relevable
depuis le terrain naturel.
Grande section de passage constante même
pour les faibles débits.
Encombrement limité (installation possible
dans les ouvrages existants).
Installation simple et rapide, pas de réglage
nécessaire
Vortex en acier inoxydable de qualité minimale
304 L sur plaque support en PEHD de forte
épaisseur.
Mise en œuvre
•
Les limiteurs de débits sont livrés avec un joint
d’étanchéité en néoprène et un kit de fixation
composé de chevilles expansibles en inox.
• Les trous de gabarit sont réalisés sur la plaque
support du limiteur.
Principe
L’alimentation tangentielle d’une chambre circulaire
crée, par augmentation de la pression à l’amont, un
courant tourbillonnaire avec formation d’un noyau
d’air en son centre. Le simple effet du courant permet
la limitation.
Le limiteur à effet vortex se
comporte
comme
une
Débit (l/s)
résistance hydraulique et
permet d’accroître la fiabilité
Q max
du système de limitation par
une grande section de
passage toujours constante.
H max
Hauteur (m)
Données techniques
•
•
•
Implantation du limiteur à l’aval de l’ouvrage
Adapté aux faibles débits
Diamètre nominal de 40 à 180 mm
Débit exprimé
en l/s
Hauteur d’eau maximale en mètre (m)
0,5 m
1m
1,5 m
2m
1
PVX 50
PVX 40
2
PVX 60
PVX 50
3
PVX 80
PVX 60
4
PVX 90
PVX 70
5
PVX 100
PVX 80
6
PVX 110
7
PVX 120
PVX 90
8
PVX 130
PVX 100
PVX 40
/
PVX 50
PVX 40
PVX 60
PVX 50
PVX 60
PVX 70
PVX 80
PVX 70
PVX 90
PVX 80
PVX 110
9
PVX 140
10
PVX 120
11
PVX 150
12
PVX 160
13
PVX 170
15
PVX 180
PVX 140
PVX 160
PVX 100
PVX 110
PVX 130
PVX 90
PVX 100
Modèle
PVX 40
PVX 50
PVX 60
PVX 70
PVX 80
PVX 90
PVX 100
PVX 110
PVX 120
PVX 130
PVX 140
PVX 150
PVX 160
PVX 170
PVX 180
DN
40
50
60
70
80
90
100
110
120
130
140
150
160
170
180
L
370
370
500
500
595
595
660
660
745
745
850
850
1000
1000
1000
I
77
77
87
97
107
117
127
137
147
157
167
177
187
197
207
H
245
245
330
330
425
425
600
600
575
575
655
655
785
785
785
Poids (kg)
5
5
9
9
14
14
21
22
25
26
31
33
48
49
50
Cotes en mm. Débits supérieurs et études spécifiques : nous
consulter.
H : Hauteur d’eau maximum
DN : Diamètre minimum canalisation aval en écoulement libre.
Rue gay Lussac – 59147 Gondecourt
Tél. (33) 03 28 55 25 10- Fax (33) 03 28 55 25 15
DQC 025 Rév A du 20/05/08
Type
Vanne de régulation
associée à un canal de mesure AUTOREG
Application
L’association d’une vanne de régulation à un
canal de mesure est parfaitement adaptée à la
régulation des faibles débits (à partir de 1 l/s) en
réseau unitaire. Elle assure une grande fiabilité
des déversoirs d’orage.
Principe et données techniques
• Canal de mesure équipé d’une chicane assurant
un plan d’eau stable quelle que soit la pression
d’eau à l’amont.
• Vanne guillotine ou murale motorisée de
diamètre minimal 200 mm.
• Ouverture complète de la vanne en l’absence
d’écoulement et en cas de détection de
colmatage.
• Fonctionnement assuré par une armoire de
commande associée à une sonde ultrasonique.
(H hors sol 1020 L 630 P 270 mm).
• Canal de mesure réalisé en acier inoxydable
AISI 304 L.
• Servomoteur de régulation électrique (400 V).
Type
Autoreg 020
Autoreg 025
Autoreg 030
DN
200
250
300
A
1131
1131
1141
Dimensions en mm, Poids en Kg.
Dimensions non contractuelles
8
B
700
700
700
H
1150
1250
1400
Poids
57
61
61
Avantages
• Grande section de passage (DN ≥ 200) quel que
soit le débit nominal.
• Ouvrage compact.
• Parfaite maîtrise des débits restitués.
• Niveau d’eau au sein du canal de mesure
parfaitement stabilisé, assurant une grande
précision de la hauteur d’eau.
• Système étalonné en laboratoire.
• Réduction des surverses.
• Programmation de chasses périodiques
assurant le rinçage du canal.
• Le débit de consigne peut être modifié
ultérieurement.
• Possibilité de l’intégrer aux ouvrages
préfabriqués.
Mise en œuvre
• Montage et mise en service assurés par notre
département d’Assistance Technique.
Choix d’un déversoir d’orage
L’article 31 de la loi sur l’eau du 3 janvier 1992 vise nommément « la maîtrise des eaux pluviales
et du ruissellement ».
L’arrêté du 22 juin 2007 précise par son article 5 que les déversoirs d’orage sont conçus et exploités
de manière à éviter les fuites et les apports d’eaux claires parasites et à acheminer au système de
traitement les flux correspondant à son débit de référence. Il est précisé « En particulier, aucun
déversement ne peut être admis en dessous de leur débit de référence ».
L’absence de maîtrise du débit restitué vers le système de traitement conduit soit à un non-respect
des niveaux de rejet (surtout sur le traitement biologique de la station d’épuration), soit à un
relargage des matières préalablement piégées (boue, flottants…) par accroissement du flux
hydraulique au dessus du débit nominal de l’installation.
Les différents modèles :
Modèle
Illustration
Avantages
Application
Déversoir d’orage à
débit régulé à seuil
circulaire type SDOR
- Grande longueur
de lame déversante
- Compacité
- Certification CSTBat
Déversoir d’orage à
ouverture de radier
type D2OR
- Pente réseau élevée - Réseaux pluviaux
- Régime d’écoulement et unitaires
turbulent
Déversoir d’orage à
débit régulé à seuil
latéral type DOVR
- Lame déversante
- Réseaux pluviaux
latérale
et unitaires
- Certification CSTBat
Déversoir d’orage à
débit régulé à seuil
latéral horizontal type
DOHR
- Grande longueur de - Réseaux pluviaux
lame déversante
et unitaires
- Implantation aisée
d’un dégrilleur à
grand débit
- Certification CSTBat
Déversoir d’orage à
débit régulé à seuil
latéral en polyester
type DOVRP
- Lame déversante
latérale
- Faible longueur de
lame déversante
- Ouvrage composite
- Réseaux pluviaux
et unitaires
- Réseaux pluviaux
et unitaires
9
Vanne murale Ø 900-1500 mm
PEHD/Inox
Type
VMV-P
Mise en œuvre extrait DC 580
•
•
•
•
•
•
•
Sur voile béton plan et vertical vanne fermée
Contre percer les trous du cadre servant de
gabarit du haut en bas de la vanne
Positionner après chaque perçage la cheville
expansible sans bolquer l’écrou
Après mise en place de l’ensemble des
chevilles, réaliser si nécessaire un jointement
au mortier de ciment
Les coins de serrage sont réglés en usine, ils
ne nécessitent aucune intervention lors du
montage.
Nettoyage de la vis de manœuvre et des
glissières.
Veiller à ne pas détériorer le joint lors de la
mise en oeuvre
Application
Vanne murale double face à orifice circulaire utilisée dans
les installations hydrauliques.
Principe et données techniques
•
•
•
•
•
Glissière en inox 316
Cadre et opercule en PEHD
Vis de manœuvre non montante en inox avec
raccord demi-lune ou carré 20x20.
Livrée avec le joint d’étanchéité à monter à l’arrière
du cadre.
Livrée avec chevilles expansibles.
Options
•
•
•
•
Rallonge inox et supports muraux à
spiter
Colonnette/Chaise pour motorisation.
Clef de manœuvre
Motorisation électrique
Avantages
•
•
•
•
•
Légèreté
Cadre rigide
Excellente résistance au vieillissement, aux
intempéries et aux acides organiques et
inorganiques, bases, alcools, cétones et composés
aliphatiques
Montage sous pression amont et aval.
Etanchéité jusqu'à 5m d’eau suivant DIN 19569-4
Classe 4
Type
VMV 0900P
VMV 1000P
VMV 1250P
VMV 1500P
DN
900
1000
1250
1500
A
1230
1330
1580
1830
B
2310
2510
3010
3510
C
185
195
205
240
E
2240
2440
2940
3440
V
Y
Z
Nbre de tours Kg
1000
500
530
155
183
1100
580
580
172
210
1350
705
705
214
252
1600
255
830
255
332
Autres dimensions ou exécutions sur demande.
Annexe 01/08
Vanne murale Ø 150-800 mm
PEHD/Inox
Type
VMV-P
Mise en œuvre extrait DC 580
•
•
•
•
•
•
•
Sur voile béton plan et vertical vanne fermée
Contre percer les trous du cadre servant de
gabarit du haut en bas de la vanne
Positionner après chaque perçage la cheville
expansible sans bolquer l’écrou
Après mise en place de l’ensemble des
chevilles, réaliser si nécessaire un jointement
au mortier de ciment
Les coins de serrage sont réglés en usine, ils
ne nécessitent aucune intervention lors du
montage.
Nettoyage de la vis de manœuvre et des
glissières.
Veiller à ne pas détériorer le joint lors de la
mise en oeuvre
Application
Vanne murale double face à orifice circulaire utilisée dans
les installations hydrauliques.
Options
•
Principe et données techniques
•
•
•
•
•
•
•
•
Glissière en inox 316
Cadre et opercule en PEHD
Vis de manœuvre non montante en inox avec
raccord demi-lune ou carré 20x20.
Livrée avec le joint d’étanchéité à monter à l’arrière
du cadre.
Livrée avec chevilles expansibles.
Rallonge inox et supports muraux à
spiter
Colonnette/Chaise pour motorisation.
Clef de manœuvre
Motorisation électrique
Avantages
•
•
•
•
•
Légèreté
Cadre rigide
Excellente résistance au vieillissement, aux
intempéries et aux acides organiques et
inorganiques, bases, alcools, cétones et composés
aliphatiques
Montage sous pression amont et aval.
Etanchéité jusqu'à 5m d’eau suivant DIN 19569-4
Classe 4
Type
VMV 0150 P
VMV 0200P
VMV 0250 P
VMV 0300 P
VMV 0400 P
VMV 0500 P
VMV 0600 P
VMV 0700 P
VMV 0800 P
DN
150
200
250
300
400
500
600
700
800
A
310
350
400
400
465
550
650
850
950
B
570
650
750
850
1050
1250
1450
1650
1850
C
130
130
130
130
130
130
145
155
170
E
500
580
680
810
980
1180
1380
1580
1780
V
260
300
350
415
500
600
700
800
900
Y
130
150
175
207,5
250
300
350
400
450
Z
160
180
205
237,5
280
330
380
430
480
Nbre de tours
32
39
47
58
72
89
105
122
139
Kg
14
17
21
28
39
60
80
106
136
Autres dimensions ou exécutions sur demande.
Index 02/08
Vanne murale Ø 100-500 mm
PEHD/Inox à vis
Type
VMV-P1M
Mise en œuvre extrait DC 580
•
•
•
•
•
•
•
Sur voile béton plan et vertical vanne fermée
Contre percer les trous du cadre servant de
gabarit du haut en bas de la vanne
Positionner à l’arrière du cadre le joint livré
en bande
Positionner après chaque perçage la cheville
expansible sans bloquer l’écrou
Après mise en place de l’ensemble des
chevilles, réaliser si nécessaire un jointement
au mortier de ciment
Nettoyage de la vis de manœuvre et des
glissières.
Veiller à ne pas détériorer le joint lors de la
mise en oeuvre
Application
Vanne murale simple face non motorisable à orifice
circulaire utilisée dans les installations hydrauliques.
Options
•
Principe et données techniques
•
•
•
•
•
Glissière en PEHD
Cadre en PEHD et opercule en inox
Vis de manœuvre non montante en inox avec
raccord carré 20x20.
Livrée avec le joint d’étanchéité à monter à l’arrière
du cadre.
Livrée avec chevilles expansibles.
•
Rallonge inox et supports muraux à
spiter
Clef de manœuvre
Avantages
•
•
•
•
•
Légèreté
Cadre rigide
Excellente résistance au vieillissement, aux
intempéries et aux acides organiques et
inorganiques, bases, alcools, cétones et composés
aliphatiques
Montage sous pression amont uniquement
Etanchéité jusqu'à 1 m d’eau suivant DIN 19569-4
Classe 4
Type
VMV 0100 P1M
VMV 0150 P1M
VMV 0200 P1M
VMV 0250 P1M
VMV 0300 P1M
VMV 0400 P1M
VMV 0500 P1M
DN
100
150
200
250
300
400
500
A
200
250
300
350
400
500
600
B
445
545
645
745
845
1045
1245
Y
100
150
200
250
300
400
500
E
375
475
575
675
775
975
1175
F
225
275
325
375
425
525
625
Nbre de tours
22
30
39
47
55
72
89
Kg
4
5
7
9
11
16
22
Autres dimensions ou exécutions sur demande.
Index 01/08
Vanne murale Ø 100-500 mm
PEHD/Inox manuelle
Type
VMM-P1M
Mise en œuvre extrait DC 580
•
•
•
•
•
•
•
38
Sur voile béton plan et vertical vanne fermée
Contre percer les trous du cadre servant de
gabarit du haut en bas de la vanne
Positionner à l’arrière du cadre le joint livré
en bande
Positionner après chaque perçage la cheville
expansible sans bloquer l’écrou
Après mise en place de l’ensemble des
chevilles, réaliser si nécessaire un jointement
au mortier de ciment
Nettoyage des glissières.
Veiller à ne pas détériorer le joint lors de la
mise en oeuvre
Principe et données techniques
•
•
•
•
Glissière en PEHD
Cadre en PEHD et opercule en inox
Livrée avec le joint d’étanchéité à monter à l’arrière
du cadre.
Livrée avec chevilles expansibles.
Avantages
•
•
•
•
•
•
38
Légèreté
Cadre rigide
Excellente résistance au vieillissement, aux
intempéries et aux acides organiques et
inorganiques, bases, alcools, cétones et composés
aliphatiques
Montage sous pression amont uniquement
Etanchéité jusqu'à 1 m d’eau suivant DIN 19569-4
Classe 4
Type
VMM 0100 P1M
VMM 0150 P1M
VMM 0200 P1M
VMM 0250 P1M
VMM 0300 P1M
VMM 0400 P1M
VMM 0500 P1M
DN
100
150
200
250
300
400
500
A
200
250
300
350
400
500
600
B
445
545
645
745
845
1045
1245
E
375
475
575
675
775
975
1175
F
285
315
385
435
485
585
685
F ouvert
420
500
620
720
820
1020
1220
Kg
4
5
7
9
11
16
22
Index 01/08
Système d’alarme optique et
Type KAH05
acoustique évolutif pour séparateur à
hydrocarbures
Application
Alarme d’hydrocarbures KAH05 destinée
principalement aux séparateurs à hydrocarbures.
Obligatoire dans le cadre des normes NF EN 858-1
et NF P 16-442.
Principe et données techniques
L’alarme de niveau KAH05 a été spécialement
étudiée pour détecter une interface
eau/hydrocarbures dans un séparateur.
Le système d’alarme KAH05 déclenche
un signal optique et sonore dès que la couche
d’hydrocarbures présente dans le séparateur
atteint la partie supérieure de la sonde.
Son positionnement est fonction du volume de
rétention du séparateur.
Elle signale le moment où il faut effectuer la
vidange ou le curage du séparateur.
Avantages
Permet d’alerter l’exploitant en cas de saturation
de l’appareil et de limiter les fréquences d’entretien
et les coûts de pompage.
Boitier livré avec une sonde hydrocarbures
comprenant 10 ml de câble et un prolongateur de
câble pour zone 0.
Le boitier peut recevoir jusqu’à 3 sondes et
indifféremment des niveaux hydrocarbures, boues
ou niveaux très hauts, proposés en option.
Composition
Un boîtier général comprenant l’alarme visuelle et
sonore à raccorder par câble blindé 2 x 1mm² (non
fourni) au prolongateur de câble. Ce prolongateur
pour zone 0 est à installer à l’intérieur de la
rehausse. La distance maximale entre la sonde et
le boiter général d’alarme est de 300 mètres.
Le boitier de contrôle à installer hors zone ATEX
et sa sonde sont en conformité avec la directive
ATEX 94/9/EC.
Options
Sonde complémentaire hydrocarbures réf SEP0202
Sonde complémentaire niveau boues réf SEP0203
Sonde complémentaire niveau haut réf SEP0204
Version présentée en montage 3 sondes
Rue Guy Lussac – Z.I. – 59147 Gondecourt
Tél. (33) 03 28 55 25 10 – Fax (33) 03 28 55 25 15
DQT112 du 22/10/2009
