Lancement du programme

Transcription

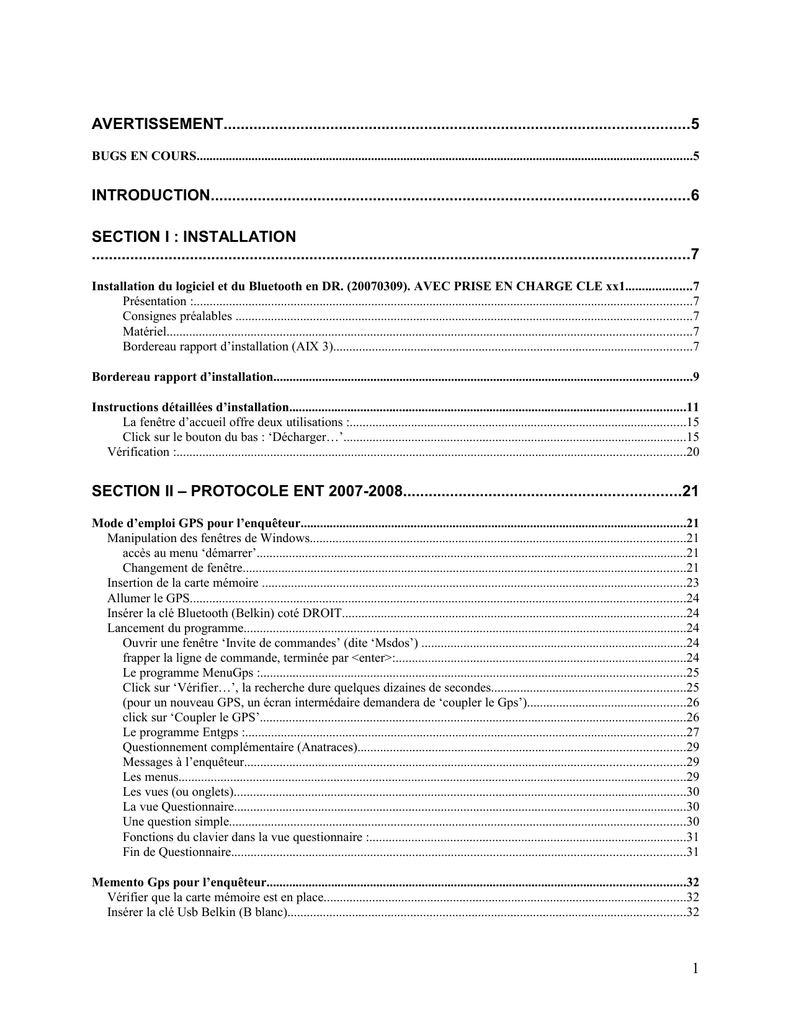

AVERTISSEMENT.............................................................................................................5
BUGS EN COURS.........................................................................................................................................................5
INTRODUCTION................................................................................................................6
SECTION I : INSTALLATION
............................................................................................................................................7
Installation du logiciel et du Bluetooth en DR. (20070309). AVEC PRISE EN CHARGE CLE xx1....................7
Présentation :..........................................................................................................................................................7
Consignes préalables .............................................................................................................................................7
Matériel..................................................................................................................................................................7
Bordereau rapport d’installation (AIX 3)...............................................................................................................7
Bordereau rapport d’installation.................................................................................................................................9
Instructions détaillées d’installation..........................................................................................................................11
La fenêtre d’accueil offre deux utilisations :........................................................................................................15
Click sur le bouton du bas : ‘Décharger…’..........................................................................................................15
Vérification :.............................................................................................................................................................20
SECTION II – PROTOCOLE ENT 2007-2008.................................................................21
Mode d’emploi GPS pour l’enquêteur.......................................................................................................................21
Manipulation des fenêtres de Windows....................................................................................................................21
accès au menu ‘démarrer’.....................................................................................................................................21
Changement de fenêtre.........................................................................................................................................21
Insertion de la carte mémoire ...................................................................................................................................23
Allumer le GPS.........................................................................................................................................................24
Insérer la clé Bluetooth (Belkin) coté DROIT..........................................................................................................24
Lancement du programme.........................................................................................................................................24
Ouvrir une fenêtre ‘Invite de commandes’ (dite ‘Msdos’) ..................................................................................24
frapper la ligne de commande, terminée par <enter>:..........................................................................................24
Le programme MenuGps :...................................................................................................................................25
Click sur ‘Vérifier…’, la recherche dure quelques dizaines de secondes............................................................25
(pour un nouveau GPS, un écran intermédaire demandera de ‘coupler le Gps’).................................................26
click sur ‘Coupler le GPS’....................................................................................................................................26
Le programme Entgps :........................................................................................................................................27
Questionnement complémentaire (Anatraces).....................................................................................................29
Messages à l’enquêteur........................................................................................................................................29
Les menus.............................................................................................................................................................29
Les vues (ou onglets)............................................................................................................................................30
La vue Questionnaire............................................................................................................................................30
Une question simple.............................................................................................................................................30
Fonctions du clavier dans la vue questionnaire :..................................................................................................31
Fin de Questionnaire............................................................................................................................................31
Memento Gps pour l’enquêteur.................................................................................................................................32
Vérifier que la carte mémoire est en place................................................................................................................32
Insérer la clé Usb Belkin (B blanc)...........................................................................................................................32
1
Allumer le GPS.........................................................................................................................................................32
Le programme MenuGps :...................................................................................................................................32
Click sur ‘Vérifier…’, .........................................................................................................................................32
(nouveau GPS, écran intermédaire : ‘coupler le Gps’)........................................................................................32
click sur ‘Coupler le GPS’....................................................................................................................................32
click ‘Continuer’ ..................................................................................................................................................32
Le programme Entgps :........................................................................................................................................32
Entrer un numéro de FA du ménage....................................................................................................................32
Questionnement complémentaire (Anatraces).....................................................................................................33
Messages à l’enquêteur........................................................................................................................................33
Les écrans Questionnaires....................................................................................................................................34
fonctions du clavier dans un écran Questionnaire :..............................................................................................34
SECTION III : LES PROGRAMMES ...............................................................................35
Le programme menuGps............................................................................................................................................35
Reprise d’une ancienne FA.......................................................................................................................................36
Décharger les données du GPS’................................................................................................................................36
Vérification du couplage...........................................................................................................................................37
Le programme EntGps................................................................................................................................................39
Options lues dans le fichier ‘entgps.ini’....................................................................................................................40
Liste des options :......................................................................................................................................................41
Les menus..................................................................................................................................................................43
Prtscr.....................................................................................................................................................................43
Aide......................................................................................................................................................................43
Onglets :....................................................................................................................................................................44
Onglet ‘moniteur’.................................................................................................................................................44
Onglet ‘VidageVb’...............................................................................................................................................45
incidents d’exploitation de la phase de déchargement du GPS (VIDAGEVB):.......................................................47
Incident interne au programme :...............................................................................................................................47
pas de carte mémoire.................................................................................................................................................47
non connexion au Gps...............................................................................................................................................48
réception du flux nmea..............................................................................................................................................48
Le programme ANATRACES :..................................................................................................................................49
Lancement.................................................................................................................................................................49
Les menus..................................................................................................................................................................49
Le menu fichier....................................................................................................................................................50
Le menu PrtScr.....................................................................................................................................................51
Le menu Afficher.................................................................................................................................................52
Le menu Gps........................................................................................................................................................53
Le menu Vitesse...................................................................................................................................................54
Le menu Trajets....................................................................................................................................................55
Le menu Questionnaire........................................................................................................................................56
Le menu carto.......................................................................................................................................................57
Le menu option.....................................................................................................................................................58
le menu d’aide (ou ‘ ?’)........................................................................................................................................62
Les Vues (ou onglets)................................................................................................................................................63
La vue GPS...........................................................................................................................................................64
La vue Vitesse/Temps..........................................................................................................................................65
La Vue trajets.......................................................................................................................................................67
La vue Questionnaire............................................................................................................................................68
2
La vue Carto.........................................................................................................................................................70
OPTIONS de démarrage de Anatraces.....................................................................................................................72
Fichier de résultats :..................................................................................................................................................76
Le fichier .LOG....................................................................................................................................................76
le fichier résultats :...............................................................................................................................................76
Rédaction du questionnaire.......................................................................................................................................78
Commandes spéciales dans le questionnaire :......................................................................................................78
Variables d’environnement..................................................................................................................................79
Variables locales...................................................................................................................................................79
Réponses antérieures............................................................................................................................................80
Question conditionnelle........................................................................................................................................80
ANNEXES........................................................................................................................82
1: Compléments sur le programme InstallShield.....................................................................................................83
2: PARTICULARITES INSTALLATION SQY (20061016)...................................................................................85
3: PARTICULARITES INSTALLATION JANVIER 2007....................................................................................85
Annexe 4 :Consignes de développement....................................................................................................................87
Annexe 5 :Processus de génération des programmes...............................................................................................89
X : Placement du GPS.................................................................................................................................................91
7: Modifications au RBT3000 ....................................................................................................................................92
ANNEXE 8 : erreur de VB..........................................................................................................................................94
ANNEXE 9 : Echanges................................................................................................................................................95
Annexe 10 : Consignes pour l’intégration Ent 2007.................................................................................................98
Prérequis :..................................................................................................................................................................98
clavier tecra :.............................................................................................................................................................99
Matériel...................................................................................................................................................................100
Système :.................................................................................................................................................................100
Logiciels :................................................................................................................................................................100
Topographie de l’installation sur les portables enquêteur.......................................................................................100
Fichier journal.........................................................................................................................................................102
duplication sur la mémoire amovible(SDCard)......................................................................................................102
Préparation d’une carte sd de ‘secours’..................................................................................................................103
Annexe 11 : Fichier questionnaire Ent 2007-2008..................................................................................................104
Annexe 12 : Noms de Lieux.......................................................................................................................................112
Annexe 13 : Fichier contours des communes..........................................................................................................115
14 : GMT et heure locale...........................................................................................................................................116
15 :Fichiers gps hérité & condensé :........................................................................................................................117
3
16 : FICHIER NMEA................................................................................................................................................121
$GPGGA.................................................................................................................................................................121
$GPRMC.................................................................................................................................................................122
17 : Que dire à propos du GPS.................................................................................................................................124
X :Bordereau de préparation d’un pack GPS.........................................................................................................126
X : Bordereau d’accompagnement ..........................................................................................................................127
Annexe ? ? ? : GPS Royaltek RBT 1100..................................................................................................................130
Annexe ? ? ? : Génération de kml/kmz pour google earth.....................................................................................132
X : Installation des logiciels, des fichiers et du BlueTooth (200701 sans utiliser le package Aix 3)...................139
Consignes préalables .........................................................................................................................................139
Bordereau rapport d’installation.........................................................................................................................140
X : Installation de menugps......................................................................................................................................143
X : Installation du programme du moniteur & déchargement: ENTGPS...........................................................144
X : Installation du programme d’analyse des traces : Anatraces.........................................................................147
X : Création du Dossier Inrets sur le disque Dur...................................................................................................148
X : Installation de l’adaptateur Bluetooth Belkin...................................................................................................149
Manuel de référence de l’adaptateur Bluetooth......................................................................................................149
Création d’un point de restauration.........................................................................................................................149
Première étape : installation du logiciel Belkin pour Bluetooth.............................................................................150
Configuration du Bluetooth à l’aide de l’assistant..................................................................................................154
A photogphier et rédiger.........................................................................................................................................154
Configuration avancée du BlueTooth :...................................................................................................................155
Configuration du BlueTooth pour la session Enquêteur.........................................................................................164
UTILISATION PROTOCOLE INSEE...................................................................................................................165
(sans utilisation de menugps)..................................................................................................................................165
Couplage du GPS et ouverture du port Série..........................................................................................................165
Connexion d’un Gps Royaltek................................................................................................................................167
Examen visuel des fichiers.........................................................................................................................................173
Après déchargement, examinons le résultat............................................................................................................173
Installation en mode bavard (manuelle)..................................................................................................................175
Réponse enquêté pour la FA demo...........................................................................................................................177
4
Avertissement
MISE A NIVEAU PACKAGE AIX 3 (20070219) en cours
LES TEXTES EN ROUGE SIGNALENT LES TRAVAUX EN COURS !
Ce fichier n’existe pas en .rtf (il serait encore plus énorme)
La version de travail est un .doc (MsWord, il est ensuite
Converti en Html et Pdf)
Sous ces formes il peut être accessible directement depuis les menus ? (ou
aide) des programmes (sous réserve des paramètres ad-hoc dans le fichier
anatraces.ini).
FAIRE REMONTER TOUT INCIDENT OU REMARQUE à l’INRETS :
Philippe MARCHAL, (DEST) téléphone : 0147407230
Pierre-Olivier FLAVIGNY (CIR), téléphone : 0147407128 et 0607599900.
BUGS EN COURS
Cette page pourra contenir des avis de bugs tardifs
ne montre pas enquete et vague en lecture
- option –erase à ajouter dans entgps avant EXEC
- frappe de return ne démarre pas vidage
- DOCUMENTER VERROU LOCK DES SDCARD
-
5
Introduction
Graphisme utilisé :
- les italiques désignent des mots/valeurs qui doivent être adaptés à
l’utilisation.
- Le reste en droit
La fonte utilisée, n’est pas signifiante.
Pour échapper aux fioritures de WinWord, les lignes ou mots à espacement
signifiant sont encadrés d’apostrophe voici ‘un exemple:’ (si non on aurait
l’apparence un exemple : . Ces apostrophes externes ne doivent jamais être
conservées.)
Notez que pour que chaque partie puisse être utilisée directement, certains
paragraphes (les consignes de sécurité par exemple, ou la nécessité d’avoir
les droits d’administrateur) sont répétées.
Ce document contient l’intégralité de la documentation
Il peut être éclaté en sections à peu près indépendantes:
La section I décrit l’installation sur les poste des enquêteurs
La section II décrit le protocole d’utilisation par l’enquêteur
La Section III est la référence complète des trois programmes.
Les (20 !) annexes contiennent
certains historiques.
de très nombreux renseignements techniques,
6
SECTION I : INSTALLATION
Installation du logiciel et du
Bluetooth en DR. (20070309).
AVEC PRISE EN CHARGE CLE xx1.
(Correspond à la configuration ‘AIX 3’, alternatives en annexes)
Présentation :
L’enquête prévoit d’utiliser un GPS pour enregistrer les
déplacements d’une partie de l’échantillon (1500 ménages). 200
Gps seront confiés pendant une semaine et relevés par l’enquêteur
lors de la seconde visite. Cette note décrit l’installation sur
les portables Capi.
Consignes préalables .
Les logiciels sont emballés par le SPRL d’Aix et normalement
accessibles par FTP et installés sur les serveurs en DR.
Matériel
L’installation proposée ici demande d’avoir à disposition :
- une carte mémoire SdCard
- une clé Usb Bluetooth (de marque Belkin) modèle FBT13xx1
(attention, c’est écrit en TOUT PETIT sur l’étiquette).
- un GPS (Royaltek RBT3000 ou RBT1100).
Tous ces éléments sont conservés par les gestionnaires de la DEM
et fournis à chaque fois qu’il y aura un poste à équiper.
Bordereau rapport d’installation (AIX 3)
Les pages suivantes énumèrent pas à pas les étapes de
l’installation, configuration puis test des GPS pour l’ENT
2007-2008. Elle peuvent être utilisées comme check-list durant
l’installation.
mailto: [email protected] , téléphone: 0147407128, 0607599900
7
mailto: [email protected] , téléphone: 0147407230
8
Bordereau rapport d’installation
prise en main :
DR ou localisation :. . . . . . . . .
.Date : . . . . . . . . .
Opérateur de l’installation :
Modèle : Toshiba Tecra Numéro de série / inventaire :
Gps Utilisé : Numéro |___|___|___|___|
Noir / Bleu ?
Nom de la session Enquêteur :
Périphériques :
Lecteur SdCard :
Vérifier le bon verrouillage de la SdCard dans le
logement :
Pour DR de Nancy et SQY
Présence antérieure du Bluetooth (désinstaller).
. Bluetooth Belkin :
. Autre constructeur :
. Adaptateur intégré :
Présence antérieure de Inrets-Ent Entgps & Anatraces
. désinstaller par le panneau de configuration
. détruire le dossier d:\inrets\data s’il existe
Pour tous:
Si machine déjà configurée désinstaller Belkin & Package
GPS ENT.
(et comme ci dessus le dossier : d:\inrets\data )
Phase I: Installation (en session Administrateur)
INSERER LA carte mémoire (SdCard), NON VERROUILLEE
Ne pas insérer la clé USB Bluetooth maintenant, elle
sera utilisée plus tard
Lancer Y:\SETUP.EXE puis Installer une Application
Nationale puis activer le lien CAPI-GPS
‘Pas de matériel Bluetooth…’ : Terminer par ‘Annuler’
9
Phase II : Configuration (en mode Administrateur)
Déconnecter du réseau
Reboot
Ouvrir à nouveau une session Administrateur
Vérifier que Windows ne cherche pas le lecteur Y:
Insérer la clé Bluetooth dans UN des ports USB
Dérouler le protocole ‘découverte PnP de Windows’
Allumer du gps
Lancement de ‘start menugps’,
Découvrir
Coupler
Continuer
Ajouter –erase à la ligne option (en haut de l’onglet
‘moniteur’)
Nom de FA : ‘test’
Click sur Exec, attendre qustionnaire
Abandon
Insertion dans l’autre port Usb
Lancement de ‘start menugps’,
Découvrir
continuer
Nom de FA : ‘deux’ , click sur exec
Abandon
Note il est possible de tester alors en mode
‘enquêteur’.
10
Instructions détaillées
d’installation
Phase I : Installation
Ouvrir une session Administrateur
Vérifier que la carte mémoire n’a pas été ‘verrouillée’
Insérer la carte mémoire (SdCard 512 Mo) dans le logement situé
sur le flan gauche du Tecra (sous le logement de la
PcCard/Pcmcia)
(pan coupé en avant, étiquette vers le haut, contacts en dessous)
Vérifier que le modèle de clé USB est bien ‘FBT13xx1’ (écrit en
TOUT PETIT sur l’étiquette)
Ne pas insérer la clé USB Bluetooth maintenant, elle sera
utilisée plus tard
Lancer Y:\SETUP.EXE puis Installer une Application Nationale puis
activer le lien CAPI-GPS
Après avoir copié les fichiers, l’installation signale qu’il n’y
a pas de périphérique Bluetooth. C’est VRAI !
Terminer par un click sur le bouton ‘Annuler’.
Insérer la clé Bluetooth dans le premier port.
11
Normalement un panneau de découverte nouveau matériel Plug & Play
apparait :
(Il est possible que le processus PnP se déroule sans dialogue.)
Refusez de vous connecter à Windows Update .
Ce qui libère le bouton ‘Suivant’ :
Click sur ‘Suivant’ amène le panneau du pilote :
12
ATTENTION : si le nom de matériel indiqué sur le prochain panneau
ne commence pas par FBT13xx1, c’est signe que vous utilisez une
clé d’un ancien modèle ou une version périmée du logiciel
(antérieure au 15 Mars 2007).
MERCI DE FAIRE REMONTER L’INCIDENT.
-
conserver le réglage ‘installer automatiquement’
click sur le bouton suivant qui démarre l’installation :
13
L’installation se déroule sans intervention et amène le panneau :
L’installation demande en général une Réinitialisation de
Windows ;
Si ce n’est pas le cas : Arrêtez et redémarrez Windows.
Reboot
Ouvrir une session Administrateur
Il faut maintenant lancer le programme de déchargement pour que
le port (virtuel) de communication avec le GPS soit créé.
Allumer le gps (bouton à glissière sur ‘I’ du côté droit des Gps
‘noirs’ et côté gauche pour le ‘bleus’)
Ouvrir une fenêtre ‘invite de commandes’ (dite ‘Msdos’) et
frapper :
START
MENUGPS
14
La fenêtre d’accueil offre deux utilisations :
Click sur le bouton du bas : ‘Décharger…’
Click sur ‘vérifier…’, la recherche dure quelques
dizaines de secondes.
15
L’écran suivant donne le/les GPS découverts et permet
de demander de ‘coupler le Gps’ utilisé.)
click sur ‘coupler le GPS’
qui amène :
click sur le bouton ‘continuer’ en bas à droite (qui va
lancer le programme de déchargement)
16
cela amène sur le moniteur (entgps)
Dans la ligne options, ajoutez : -erase
Entrer un numéro de FA (choisir une combinaison
impossible, par exemple un mot: TEST, DEUX!)
ce qui libère le bouton ‘Exec …’(contrairement au mémo
en bas d’écran, la touche <enter> est inactive)
17
click sur ‘Exec Transfert GPS…’
donne accès à l’onglet ‘VidageVB’ :
Dès l’ouverture, cette fenêtre rend compte de l’essai
de connexion au GPS. Le nombre de pôints apparaît comme
‘(inconnu)’.
Normalement, Après quelques instants, le nombre de
points à transférer passe de (inconnu)au nombre de
points disponibles en mémoire ; parfois 0 !.
(Si, par hasard, le GPS est plein, le déchargement peut
durer cinq minutes., si vide, c’est immédiat)
A la fin du déchargement, la fenêtre de questionnement
18
(anatraces) est disponible dans la barre des tâches.
Utiliser la combinaison <alt>+<Tab>) jusqu’à obtenir le
nom ‘anatraces’ pour l’agrandir.
Click sur le bouton Abandon (au centre en bas d’écran)
pour terminer.
ATTENTION:
RECOMMENCER LA PROCEDURE DOIT ETRE MAINTENANT EXECUTEE
POUR LE SECOND PORT USB.
- changer la clé USB Bluetooth de port (ce qui démarre
à nouveau le mécanisme Plug&Play de Windows)
- répétez la commande ‘START MENUGPS’ (et toutes ses
étapes).
INCIDENTS :
Nous envisageons DEUX points critiques :
1) Non découverte de la Clé Bluetooth par le PnP.
Dans ce cas, ouvrir le gestionnaire de périphérique
- click droit sur le poste de travail
- click sur propriétés,
- onglet ‘matériel’
- gestionnaire de périphérique
- SUPPRIMER le ou les périphériques Bletooth
- Oter et remettre la clé
- (éventuellement changer de port)
2) Non connexion au GPS
Si la procédure ne s’est pas déroulée normalement, vous
devez essayer de la recommencer :
- éteindre le GPS
- le rallumer
- reprendre à ‘start menugps’
19
Vérification :
Notez que selon le processus ci dessus, il n’y a pas
de réglage ou configuration à réaliser en mode
enquêteur.
Toutefois, lors de vos premières intallations, il est
conseillé d’ouvrir une session en mode
‘enquêteur’ (donc sans les droits d’administrateur) et
de vérifier le fonctionnement de la procédure de
déchargement.
20
SECTION II – Protocole ENT 2007-2008
Mode d’emploi GPS pour
l’enquêteur.
Manipulation des fenêtres de Windows.
Avec l’utilisation du GPS, il va y avoir plusieurs programmes
simultanément sous Windows, donc plusieurs fenêtres.
La fenêtre CAPI est de type ‘plein écran’, c’est à dire qu’elle
cache l’accès au menu et à la barre des tâches. Il faut donc
apprendre quelques manipulations simples.
Toutes ces manipulations vont utiliser une combinaison de
touches : il faut ‘presser’ et maintenir la première (<alt> ou
<Ctrl>), habituellement avec le pouce et frapper normalement la
seconde, puis libérer la touche maintenue.
accès au menu ‘démarrer’
-
maintenit la touche <Ctrl> (en bas à gauche du clavier)
frapper la touche <Esc> (en haut à gauche)
utiliser les touches <Flèche en haut> et <Flèche en bas> pour
mettre en surbrillance l’item désité.
Frapper <Enter> pour trerminer.
Changement de fenêtre
maintenir la touche <Alt>
frapper la touche <Tabulation> (deux flèches opposées à gauche
de la lettre ‘A’)
Cette combinaison fait apparaître un cadre en milieu de l’écran,
avec une icône pour chaque fenêtre, la fenêtre sélectionnée est
encadrée et son nom est affiché en dessous.
-
21
Toujours en maintenant <Alt> répéter la frappe de <Tabulation>
pour encadrer la fenêtre désirée.
22
Insertion de la carte mémoire
Vérifiez que la carte mémoire n’a pas été verrouillée
(la minuscule glissière sur le côté gauche doit être
poussée vers le haut).
La carte mémoire doit être insérée dans l’ordinateur.
Le logement se trouve sur le flan gauche, sous le
connecteur PcCard/Pcmcia.
23
Allumer le GPS
Si c’est le modèle bleu, brancher si possible le cordon
d’alimentation (pour éviter que le mode veille ne s’active).
Pour les deux modèles, si la diode jaune clignote, il est prudent de brancher l’alimentation.
Insérer la clé Bluetooth (Belkin) coté DROIT.
Observer que la lettre B l’icone près de la pendule passe du rouge au blanc.
Il deviendra vert pendant les échanges.
Lancement du programme.
Par la suite, les touches spéciales du clavier sont représentées
par le nom gravé encadré des caractères < >.
Ouvrir une fenêtre ‘Invite de commandes’ (dite ‘Msdos’)
-
-
frapper <Ctrl>+<Esc> (maintenir la touche <ctrl> situé en bas
à gauche du clavier et frapper la touche <esc> située en haut
à gauche.)
utiliser la touche <flèche en haut> pour accéder à l’item
‘invite de commandes’
frapper <enter> pour ouvrir la fenêtre:
frapper la ligne de commande, terminée par <enter>:
START
MENUGPS <enter>
24
Le programme MenuGps :
Click sur le bouton du bas : ‘Décharger les données…’
Click sur ‘Vérifier…’, la recherche dure quelques dizaines
de secondes.
25
(pour un nouveau GPS, un écran intermédaire demandera
de ‘coupler le Gps’)
click sur ‘Coupler le GPS’
qui amène :
click ‘Continuer’ en bas à droite, qui démarre EntGps
26
Le programme Entgps :
(pour plus de détails, voir chapître ENTGPS, dans section III).
(on vérifie : -erase, sdRam, transfert, condensé, vague, effacer.)
Entrer un numéro de FA du ménage
ce qui libère le bouton ‘Exec …’
Attention : le touche <ENTER> n’est pas active.
27
donne accès à l’onglet ‘VidageVB’ :
Le programme essaye maintenant d’échanger avec le GPS,
normalement, le nombre de points à transférer passe de
‘(inconnu)’ au nombre de points à décharger et le
déchargement se déroule.
Les temps écoulé et restant sont affichés.
Vous DEVEZ alors passer au questionnaire Capi de la
deuxième visite. A la fin du questionaire, vous
retrouverez le questionnaire complémentaire GPS.
ATTENTION MEME SI LE DECHARGEMENT EST EXTREMEMENT
RAPIDE, FAIRE LE CAPI DEUXIEME VISITE MAINTENANT
Si le Capi était actif quand vous avez démarré MENUGPS,
vous le retrouverez en frappant les touches <alt>+<tab>
(tab désigne la touche avec deux flèches, située à
gauche de la lettre A).
Si le CAPI n’était pas actif, vous pouvez le lancer par
le bouton ‘démarrer’ ou la frappe de <Ctrl>+<Esc>.
28
Questionnement complémentaire (Anatraces)
A la fin du Capi 2ème visite, repasser au programme d’analyse par
<Alt>+<Tab>
La fenêtre offre des menus et deux onglets : ‘GPS’ et
‘Questionnaire’.
Messages à l’enquêteur
Le programme Anatraces commence par diverses vérifications, il
peut indiquer des consignes à l’enquêteur :
- gps mal configuré, à retourner à la DR
-
Gps non effacé, IL FAUT recommencer le déchargement (MENUGPS).
Les menus
Généralités
Les menus sont accessibles par les conventions usuelles de
Windows à partir du clavier ou de la souris:
Accès aux menus par le clavier
- L’appui sur la touche <alt> fait apparaître des soulignés
sous une lettre de chaque élément à frapper pour le
sélectionner.
- Il en est de même pour la plupart des items des sous-menus
Accès aux menus par la souris
- Un click gauche sur un item déroule la liste des choix
Selon la progression du travail ou la configuration, certains
éléments ne sont pas activés (ils apparaisent en grisé).
29
Dans les listes déroulantes, un élément paur être ‘marqué’ d’une
coche, signe qu’il est actuellement sélectionné.
Les vues (ou onglets)
La vue Questionnaire
Une question simple
-
La vue Questionnaire comporte de haut en bas :
la zone question
la zone réponse (divers formats suivant le type de réponse)
une zone ‘commentaire’ libre
la zone «guide»
Cinq boutons en bas d’écran permettent de naviquer à la souris.
30
Fonctions du clavier dans la vue questionnaire :
.
.
.
.
<home> Première question
<pgdown (page bas)> question précédente
<pgup (page haut)> question suivante
<end> dernière question
la touche <tabulation> permet de passer du cadre réponse à la
boite de texte commentaire
en cas de réponse codée :
. <flèche en bas> item suivant
. <flèche en haut> item précédent
. chiffres 0 à 9 : sélection directe d’une réponse
Noter que chaque réponse est immédiatement mémorisée, il est
possible de revenir et corriger une réponse. Seule cette nouvelle
réponse sera exploitée.
Vue sur une question à réponse codée :
Fin de Questionnaire.
Lors de la dernière question, le bouton ‘Abandon’ passe à
‘Terminer’ et le questionnaire se ferme automatiquement après
votre réponse.
31
Memento Gps pour l’enquêteur
Vérifier que la carte mémoire est en place.
Insérer la clé Usb Belkin (B blanc)
Allumer le GPS
Si c’est le modèle bleu, brancher si possible le cordon
d’alimentation
Si la diode jaune clignote, brancher si possible le cordon
d’alimentation.
Lancement du programme.
Ouvrir une fenêtre ‘Invite de commandes’ (dite ‘Msdos’)
frapper la ligne de commande, terminée par <enter>:
START
MENUGPS <enter>
Le programme MenuGps :
Click sur le bouton du bas : ‘Décharger les données…’
Click sur ‘Vérifier…’,
la recherche dure quelques dizaines de secondes.
(nouveau GPS, écran intermédaire : ‘coupler le Gps’)
click sur ‘Coupler le GPS’
click ‘Continuer’
en bas à droite, qui démarre EntGps
Le programme Entgps :
(pour plus de détails, voir chapître ENTGPS, dans section III).
Entrer un numéro de FA du ménage
ce qui libère le bouton ‘Exec …’
donne accès à l’onglet ‘VidageVB’
32
Attendre que le déchargement commence : ‘(inconnu)’
disparait.
Les temps écoulé et restant sont affichés.
Vous DEVEZ alors passer au questionnaire Capi de la
deuxième visite. A la fin du questionaire, vous
retrouverez le questionnaire complémentaire GPS.
ATTENTION MEME SI LE DECHARGEMENT EST EXTREMEMENT
RAPIDE, FAIRE LE CAPI DEUXIEME VISITE MAINTENANT
Si le Capi était actif quand vous avez démarré MENUGPS,
vous le retrouverez en frappant les touches <alt>+<tab>
(tab désigne la touche avec deux flèches, située à
gauche de la lettre A).
Si le CAPI n’était pas actif, vous pouvez le lancer par
le bouton ‘démarrer’ ou la frappe de <Ctrl>+<Esc>.
Questionnement complémentaire (Anatraces)
A la fin du Capi 2ème visite, passer au programme
d’analyse par <Alt>+<Tab>
La fenêtre offre des menus et deux onglets : GPS et
Questionnaire.
Messages à l’enquêteur
Le programme Anatraces commence par diverses
vérification, il peut indiquer des consignes à
l’enquêteur :
- gps à retourner à la DR
- gps non effacé, MERCI DE LE VIDER DE NOUVEAU
- . . .
33
Les écrans Questionnaires
-
la zone question
la zone réponse (divers formats suivant le type de réponse)
une zone ‘commentaire’ qi peut recevoir un texte libre
la zone «guide» (peu utilisée)
fonctions du clavier dans un écran Questionnaire :
.
.
.
.
<home> Première question
<pgdown (page bas)> question précédente
<pgup (page haut)> question suivante
<end> dernière question
la touche <tabulation> permet de passer du cadre ‘réponse’ au
commentaire et vice-versa.
en cas
.
.
.
de réponse
<flèche en
<flèche en
chiffres 0
codée :
bas> item suivant
haut> item précédent
à 9 : sélection directe d’une réponse
34
SECTION III : LES PROGRAMMES
Le programme menuGps
Lancement du programme
Le programme ‘MENUGPS’ se charge de vérifier la présence du GPS et si besoin
de le coupler avec l’ordinateur.
Le programme continue en lançant le déchargement du GPS.
Ouvrir une fenêtre de commande (dite ‘Msdos’)
- frapper <Control>+<Esc>
- utiliser la touche <flèche en haut> pour accéder à l’item
‘invite de commande’
- frapper <enter> pour ouvrir la fenêtre de commande :
et frapper :
START
MENUGPS
MENUGPS a deux utilisations :
35
Reprise d’une ancienne FA
Click sur le bouton du haut ‘Vous entraîner ou relire FA antérieure’
Qui lance immédiatement ENTGPS .
Décharger les données du GPS’
Click sur le bouton du bas : ‘Décharger les données puis CAPI’
36
Vérification du couplage
Click sur ‘vérifier…’, la recherche dure quelques
dizaines de secondes.
(pour un nouveau GPS, un écran intermédiaire demandera
de ‘coupler le Gps’)
click sur ‘coupler le GPS’
qui amène :
37
click sur le bouton ‘continuer’ en bas à droite.
MENUGPS lance alors le programme ENTGPS.
38
Le programme EntGps
Ce programme est dessiné pour un fonctionnement automatique, les réglages
souhaités doivent être donnés avant l’appel à l’aide d’un fichier :
‘D:INRETS\DATA\ENTGPS.INI’ et tous les résultats sont consignés dans un
fichier pour être exploitable plus tard.
Attention : quand le programme est utilisé pour décharger le GPS, celui ci
doit avoir été couplé et le port de Communication connecté par le programme
MENUGPS ou les utilitaires de Belkin Bluetooth. A défaut, le prgramme attendra
une minute avant de donner un message d’échec.
Exceptionnellement, s’il doit être utilisé en dehors de Menugps, Le programme
est lancé par la commande
START
ENTGPS
Options de ligne de commandes:
‘-c:0’ lance le programme sans connexion au Gps pour relire une fiche
antérieure
‘-c:nn’ lance le programme en se connectant au Gps sur le port nn
option obsolète : indiquer le numero de fa
-? Aide (développement à faire)
39
Options lues dans le fichier ‘entgps.ini’
Chaque option se présente sous la forme :
. un tiret
. les caractères donnant le nom de l’option
Et si besoin :
. un caractère ‘:’
. la valeur attribuée à l’option
Par exemple :
‘-name:monnom’
ATTENTION : il n’y a pas d’espace dans le nom d’option ni avant/apres le
caractère ‘:’ .
Si la valeur donnée à l’option comporte des espaces, elle doit être
encadrée par des caractères guillemets.
40
Liste des options :
‘-*:commentaire’
‘-radical:XXXnn’ donne l’indicatif de l’enquête (TRA07)
‘-c:nn’ port_de_communication_serie_virtuel_à_utiliser
‘-FA:abcd’ donne le numéro de FA (NON UTILISE DANS LA CONFIGURATION
ACTUELLE)
‘-minicmd’ demande de lancer la fenêtre de commande d’appel à Anatraces en
réduit (visible seulement dans la barre des tâches)
Attention sont données par une seule ligne option –vidagevb
‘-vidagevb : ----- et les options suivantes -----’
‘-moral:nn’ demande au programme d’entrenir le lien avec le GPS en
ajoutant
une demande d’écho tous les nn points.
‘-echo:nn’ demande de répèter nn fois la demande d’echo lors de la
connexion
‘-rcmd:nn’ demande de répèter nn fois le paquet $RCMD
‘-status:nn’ demande de répétrer nn fois la demande se status
(jusqu’à une réponse non vide)
‘-logstate:nn’ demande de répéter nn fois la demande d’envoi de la
mémoire
‘-erase’
effacer le gps apres déchargement
‘-noanatraces’ ne pas lancer le programme Capi-GPS
‘-bye’ demande de quitter automatiqument (et passer à Anatraces)
exemple :
-* créé le 20070203 15:49:43
-c:10
-minicmd
-vidagevb:-moral:30 -echo:10 -rcmd:5 -status:5 -logstate:10 –erase -bye
-radical:TRA07
-* précédente FA: clean3
les possibilité suivantes ne sont PAS EN SERVICE DANS LA CONFIG AIX 3
-selection=variable*multiplicateur ;…
exemple
‘-selection=!*1;Record:*1;Longitude:*10000;latitude:*10000;’
Attention : l’ortographe doit respecter exactement le vocabulaire hérité de
Royaltek rappellé ci dessous :
-royaltek
-condense
-hybride
–legacy
format d’origine (inutilement encombrant)
format compact, codage différentiel
format (utilisé pour test) combinant les deux écritures .
stricte conformité avec le programme origine, ne pas tiliser.
Utilisation du mot de passe
Option –p non utilisée dans 1Aix 3
-p: donne le mot de passe interne au GPS et nécessaire pour le décharger
-p :? Le mot de passe sera demandé interactivement et ne sera donc pas
visible nulle part
-p=* le programme calculera lui-même le mot de passe à utiliser.
41
42
Les menus.
PHOTOS A FAIRE
Prtscr
Aide
43
Onglets :
Le programme EntGps comporte deux onglets.
Le premier (Moniteur) est utilisé pour préparer le transfert,
Le second (VidageVB) est visible durant le transfert des données
Onglet ‘moniteur’
La boite ‘Options’ contrôle le vidage du GPS.
Le cadre Enregistrement doit montrer les deux unités (disque dur et Sdcard)
Le format des données choisi est ‘Condensé’
L’Identificateur d’enquête et la vaque sont remplis automatiquement en fonction des dossiers sur
le disque C :
Le port de communication a été tansmis par MENUGPS
Le Gps doit être effacé après déchargement.
Entrer le numéro de FA et click sur le bouton ‘Exec’ qui fera apparaître l’onglet VidageVB.
44
Onglet ‘VidageVb’
Cet onglet reste visible durant le déchargement, on peut y lire le nombre de
points transférés et tortal, le temps écoulé et restant.
le nombre de points à transférer passe de (inconnu)au
nombre de points à décharger.
A la fin du déchargement, la fenêtre de questionnement
(anatraces) est disponible dans la barre des tâches
(click ou <alt>+<Tab>) pour l’agrandir.
45
Cet écran n’apparait pas dans la configuration Aix 3
Et en fin de travail (si pas –bye)
Si l’interface est revenue sur le panneau de supervision (entgps), il est
possible de retrouver cette l’onglet VidageVb par le bouton ‘VOIR’
CETTE IMAGE CORRESPOND A UNE VERSION ANTERIEURE DU PROGRAMME A CHANGER
Fermer cette fenetre par un click sur le X<en haut à droite
46
incidents d’exploitation de la phase de
déchargement du GPS (VIDAGEVB):
Voici la description de quelques incidents possibles et les conseils pour
reprendre le travail
Incident interne au programme :
En cas d’erreur imprévue, le programme fornit un rapport indiquant l’emplacement exact et la
cause du programme. En général ce rapport devra être remonté à votre DR pour correction.
Vous pouvez vous familiariser avec cet écran d’erreur en passant par le menu ‘ ?’
pas de carte mémoire
en cas d’absence ou de panne de la carte mémoire,
le volet moniteur n’affichera pas la ligne correspondante.
Si c’est un oubli d’insertion de la carte, corrigez et recommencer.
Si besoin (carte perdue) Le programme peut quand même être utilisé.
47
Si ce n’est pas un oubli, Merci de faire remonter l’erreur
donner photo
non connexion au Gps
donner photo
Dans le protocole Aix 3 (lancement par ‘Start menugps’ cette erreur devrait
être exceptionnelle.
réception du flux nmea.
Donner photo ecran
Eteindre le Gps, rallumer et recommencer
-
réception du flux SIRF II
donner photo
Recommencer
GPS vide
48
Le programme ANATRACES :
Lancement
Le programme anatrace est normalement lancé depuis EntGps après
le déchargement, en passant par l’intermédiaire d’un fichier de
commande (‘anagzcp.bat’ ou ‘uzanagz.bat’).
Les menus
Généralités
Les menus sont accessibles par les conventions usuelles de
Windows à partir du clavier ou de la souris:
Accès aux menus par le clavier
- L’appui sur la touche <alt> fait apparaître des soulignés
sous une lettre de chaque élément à frapper pour le
sélectionner.
- Il en est de même pour la plupart des items des sous-menus
Accès aux menus par la souris
- Un click gauche sur un item déroule la liste des choix
Selon la progression du travail ou la configuration, certains
éléments ne sont pas activés (ils apparaisent en grisé).
Dans les listes déroulantes, un élément paur être ‘marqué’ d’une
coche, signe qu’il est actuellement sélectionné.
49
Le menu fichier
. différentes actions de chargement, (en pratique déjà faites
lors de l’initialisation du programme et donc inactives)
. Configuration de l’impression d’écran,
. voir le fichier ‘résultats’ en cours (.log).
. quitter
le sous menu de configuration de la capture d’écran :





choix de la sortie sur l’imprimante actuelle (dite par défaut)
sortie en fichier .jpg dans un dossier
sélection de la totalité de l’écran
sélection de seulement fenêtre active (bare de titre colorée),
donner un nom personnalisé à chaque image (le nom d’image
n’est modifiable que par option de lancement : ‘IMAGE:’ donc
passer par option si besoin, par défaut ‘gpsent’)
ajout d’un fichier commentaire après chaque capture.)
50
Le menu PrtScr
Les réglages se font par le menu fichier.
Cette entrée permet d’obtenir une capture par la combinaison de
touches ‘alt’+’P’.
La capture d’écran peut aussi être produite par un click sur ce
menu
(des contraintes d’accès à la carte graphique interdisent
l’usage habituel de la touche ‘print-screen’ ou du
‘copier/coller’ de Windows
51
Le menu Afficher
permet d’accéder à n’importe quelle vue par une suite de
frappes clavier (<Alt-A> puis une lettre désignant la vue)
-
G
V
T
Q
C
Gps
Vitesse/temps
Trajets
Questionnaire
Cartographie
(suivant le déroulement du programme, certaines vues peuvent être
innaccessibles.)
52
Le menu Gps
-
afficher la vue Gps
voir (par notepad) le fichier des traces Gps
voir un point du relevé GPS
. dans la fenêtre de visualisation d’un point, il est
possible de se déplacer dans le fichier à l’aide du
clavier :
<flèche haute> point suivant
<flèche basse > point précédent
53
Le menu Vitesse
-
afficher la vue Vitesse
choix de la fenêtre temporelle étudiée
. Première (28 jours à partir du début
. précédente (même amplitude)
. suivante (même amplitude)
. dernière (28 jours à partir de la fin
. plus étroite (détailler un lé de la page)
. plus large (passer au niveau supérieur)
. affichage du calendrier été/hiver en cours
. mise en valeur des ‘tunnels’
54
Le menu Trajets
Ce menu donne accès aux différentes recherches sur les trajets
-
détecter les trajets
détecter les AR
etc …
55
Le menu Questionnaire
-
afficher la vue questionnaire,
voir le fichier questionnaire source
mode de choix du jours de questionnement
lancer le questionnaire (si dispo et non actif)
navigation dans les questions
Abandon du questionnaire en cours.
56
Le menu carto
-
afficher la carte
Redessiner la carte totale
Redessiner la carte avec un Zoom cadrant les relevés GPS (de
la fenêtre temporelle actuelle)
Définir les éléments présents sur la carte
Afficher les Noms de Lieux (BdCom ou Nima)
Tracer les limites de communes
Taille des points
57
Le menu option
Il donne accès à tous les réglages.
La plupart peuvent être initialisés à partir de paramètres donnés
au lancement (dans la configuration Aix 3, ils sont lus dans le
fichier ‘d:\inrets\data\anatraces.ini’)
. taille de la fonte utilisée pour l’affichage
. choix du format d’écriture des latitude et longitude
. choix du format d’écriture des noms de lieu
. choix du format d’affichage des dates et heure
. vitesses caractéristiques (piéton, ville, route, autoroute,
tgv)
58
sous-menu ‘détail des infos’
COMPLETER
59
Le menu outils
60
61
le menu d’aide (ou ‘ ?’)
. les paramètres d’appels
. aide générale non disponible
. lien vers la doc d’origine GPS non disponible
. le A propos
A COMPLETER
62
Les Vues (ou onglets).
Le programme ‘anatraces’ offre différentes vues sur les données
relevées, il est possible d’entrer sur une Vue par trois moyens :
1) le menu ‘afficher’, et l’item de la vue souhaitée.
2) Le menu associé à la vue et son premier item ‘afficher’
3) A l’aide la souris par un click sur l’onglet
63
La vue GPS
Elle reprend le rapport du programme de déchargement
64
La vue Vitesse/Temps
65
Dans la vue vitesse, les frappes clavier permettent de modifier
la vue
.
.
.
.
.
.
.
.
<home> Première
<pgUp (page haute)> précédente
<pgDown (page bas)> suivante
<end> dernière
<flèche en bas> plus étroite
<flèche en haut> plus large
<flèche gauche> point précédent
<flèche droite> point suivant
L’étendue de la fenêtre temporelle est reprise dans le titre.
66
La Vue trajets
. elle affiche le résultat de la dernière détection.
67
La vue Questionnaire
Rappel : la rédaction du questionnaire est décrite dans une
annexe.
- la zone ‘question’
- la zone ‘réponse’ (divers formats suivant le type de
réponse), peut contenir la table des codes.
- une zone ‘commentaire’ (libre)
- la zone ‘guide’
Dans une page questionnaire, les touches ont les fonctions
suivantes :
. <home> Première question
. <pgdown (page bas)> question précédente
. <pgUp (page haut)> question suivante
. <end> dernière question
68
la touche <tabulation> permet de passer du cadre réponse à la
boite de texte commentaire
en cas de réponse codée :
. <flèche en bas> item suivant
. <flèche en haut> item précédent
. chiffres 0 à 9 : sélection directe d’une réponse
Vue sur une question à réponse numérique :
69
La vue Carto
Dans la vue carto, les frappes clavier permettent de modifier l
la vue
(actions sur la fenêtre temporelle (comme la vue vitesse)
. <home> Première
. <pgDown (page bas)> précédente
. <pgUp (page haut)> suivante
. <end> dernière
. <flèche en bas> plus étroite
. <flèche en haut> plus large
. majuscule+souris : ‘accroche du point le plus proche’
. <fleche droite et gauche progression le long du chemin >
position du curseur
comme dans la vue Vitesse – temps, le point du fond le plus
proche est détaillé en haut de la carte
70
. la touche <espace arrière> permet de passer au CADRAGE de
la vue précédente
. la fenêtre temprorelle est modifiée par le menu Vitesse ou
une actions dans la vue Vitesse
. Un zoom personnalisé à partir de la carte actuelle est
obtenu par l’action de la souris :
. se positionner dans un coin, par exemple Haut gauche de la zone
à sélectionner
. enfoncer le bouton gauche de la souris, et le maintenir
. déplacer la souris vers le coin opposé (bas droit)
. relâcher le bouton gauche
(il est possible de visualiser le cadre par le maintien de shift
durant cette opération.
71
OPTIONS de démarrage de Anatraces
Les options peuvent être données sur la ligne de commande.
Chaque option se compose
- un caractère ‘tiret’ (6 minuscule)
- un mot
- éventuellement suivi d’un caractère ‘ :’ et d’une ‘valeur’ ; si cette
valeur comporte des espaces, elle DOIT être emballée par des guillemets.
(Il ne doit pas y avoir d’espace avant ni après le ‘ :’).
Voici quelques exemple d’options :
‘-questionnaire:ent2007.txt’
‘-riche’
par le bias de l’option -init, les options seront en général lues à partir
d’un fichier, (par exemple ‘–init:d:\inrets\data\anatraces.ini ’)
voici un exemple de fichier de réglages.
/* commence un commentaire squi se termine a la rencontre de */
-*réglages /*une autre maniere est l'option commentaire
-*debug
-allege
-num
-autoquest
-*LIEUX
-*NBTRACES:33000
/*NB MAX DE TRACES*/
-*NBLIEUX:100000 /*NB MAX de lieux */
-PAVESx:100
/*npmbre de paves en X */
-PAVESy:100
-*bye
-questionnaire:$u$\inrets-ent\data\jph.txt
-*.......................communes
-bdcom:communes.txt
-rp:$u$\inrets-ent\data
-zoom
-joint
-*.......................ETE/HIVER
-an:2006 -ETE:"26/03/2006 01:00" -hiver:"29/10/2006 01:00"
-an:2007 -ete:"25/03/2007 01:00" -hiver:"28/10/2007 01:00"
/* '2008
30 mars (à 2 heures du matin il sera 3 heures) 26 octobre (à 3 heures du matin il
sera 2 heures)
*/
-an:2008 -ete:"30/03/2008 01:00" -hiver:"26/10/2008 01:00"
-lagete:+2
-laghiver:+1
-pieton:6
-velo:20
-ville:50
-route:90
-autoroute:130
-tgv:300
-vmax:500
-*prevoir_aussi_un_format_pdf
-doc:"$u$\inrets-ent\data\usage_21.page_web.htm"
-*nmea:"C:\Traces_exemples\leroymerlin.txt.nmea"
-calende:10
-pctmarge=5
-*image: radical pour les images d’écran.
72
/* navigateur*/
/* web_path=c:\program files\internet explorer\iexplore.exe */
-*webpath:"$u$\program files\mozilla firefox\firefox.exe"
-webpath:"c:\program files\Internet Explorer\iexplore.exe"
Une option dont le nom commence par une * est ignorée
Les caractères encadrés par /* et */ sont aussi ignorés
Liste intégrale et traisonnée des options
Aide
zoom
-?"
-* commentaire
/* …. */
(sur UNE ligne) commentaire
Source des options
-INIT : le fichier nommé est lu, et ses options exploitées
Fichier des noms de Lieu
-REPLIEUX : répertoire pour les lieux
-NIMA : noms nima
-BDCOM : noms bdcom
-MIFMID : fichier combinant .mif et .mid de mapinfo
-PAVESX : fixe le nombre de pavés en X.
-PAVESY : fixe le nombre de pavés en Y.
-XMAX limite le fond utilisé
-XMIN limite le fond utilisé
-YMIN limite le fond utilisé
-YMAX limite le fond utilisé
-NBLIEUX : dimension du tableau des Lieux
-NBSOMMETS : nombre max de sommets des contours communaux
Fichier des traces GPS
-REPTRACES : dossier pour le fichier GPS
-NMEA : fichier de traces gps au format nmea
-RBT3000 : fichier de traces gps au format RoyalTek/VidageVB
-RBT1100 : fichier de traces gps au format RoyalTek/VidageVB
73
-PERIODE : ré-échantillonnage du fichier traces (à la lecture)
ATTENTION : la fréquence de relevé du GPS peu varier de quelques millièmes
de seconde, il est donc préférable de donner une valeur inférieure à
l’intervalle souhaité, par exemple 0,90 au lieu de 1 seconde
-NBTRACES : nb max de traces , (seulement dimensionnement, ne permet pas de
tronquer le fichier)
Enrichissement du diagramme temporel ( vitesses critiques) en KM/h.
"PIETON :" vitesse de la ligne pieton
"VELO :"
"VILLE :"
"ROUTE :"
"AUTOROUTE :"
"TGV :"
"VMAX :" (par défaut 1000)
Gestion du calendrier
"LAGETE"
"LAGHIVER"
"AN"
"ETE"
"HIVER"
(répéter la séquence an, ete, hiver pour chaque année)
"AUJOURDHUI"
Connexion avec Google Earth
"RANGE"
"TILT"
"HEADING"
"GEPATH"
' fichier d'aide
"DOC"
-zoom
-bug
-auto
-bye
74
-Q
Format des noms de lieu
‘-NOM:commune’
‘-nom:commune(departement)’
‘-nom:##commune’
‘-nom:nima’
Format d’affichage des coordonnées :
‘-latlon:##.####’
‘-latlon:##.######’
‘-latlon:DDMMSS’
‘-latlon:lambertII’
-num
Dimension initiales de la fenêtre
-formheight:
-formwidth:
-joint
‘-chgttrajet:’
(en secondes)
75
Fichier de résultats :
Le fichier .LOG
.
le fichier résultats :
76
77
Rédaction du questionnaire.
Tous les dialogues avec l’enquêteur sont repris au début du
questionnaire.
Chaque question est donnée sur suite de lignes, terminées par une
ligne vide.
Dans l’exemple en annexe, quelques lignes sont pliées pour la
présentation (signe >>>> en fin de ligne)
Il est possible d’ignorer un GROUPE de lignes en l’encadrant de /
* et */ en début de ligne.
Le questionnaire contient plusieurs parties
- des cartes de réponses qui peuvent être appellées depuis les
questions (initialisées par le caractère ‘mu’ (µ) et ‘livre’
(£) (Attention, pas de support d’une troisième carte
actuellement);
- le prologue : des questions générales, posées une seule fois
par entretien. Ces questions sont en tête du fichier et se
terminent par la ligne de séparation des trajets.
- la ligne de séparation a la forme #nn
(où nn est à remplacer par le nombre maximum de trajets à
enquêter c’est à dire le nombre de fois ou les questions
suivantes vont être répétées)
- les questions ‘trajets’ répétées pour chaque/certains
trajets détectés.
- une ligne signalant la fin d’itération : # tout seul
- les questions finales (apologue)
Commandes spéciales dans le questionnaire :
* commentaire
# itération
0= à 9= : initialisation d’une des 10 ‘mémoires’
Les questions peuvent être obligatoires ou conditionnelles.
Une question a la forme :
[? condition ? ] NOMQ :QUESTION : REPONSES
NOMQ est un identifiant unique (VOIR SI PROTEGE ?) qui sera
reporté sur les réponses.
QUESTION est une chaîne de caractères, sans contrainte.
78
-
Les passages à la ligne sont ignorés.
Il est possible d’y inclure des pasages à la ligne par les
caractère ^^.
Si l’option ‘-riche’ a été demandée, il est possible
d’utiliser quelques enrichissements (couleur : ^R, ^V, ^B,
^N), gras (^G et ^M) et italique (Î, ^D)
Pour ne pas entrer en conflit avec les variables locales, le nom
de question doit avoir au moins deux caractères A FAIRE.
REPONSES est le prototype des réponses possibles.
- si pas de réponse, la zone est absente ou vide
- codée : donner la liste des codes : texte séparé par le
caractère |(numérique 0 à 9)
- numérique unique : donner la largeur de la zone par des
caractères _
- numérique multiple : répéter le masque autant que de
réponses possibles séparés par des caractères / (toutes les
réponses auront la même largeur que la première
- alphabétique libre : *
Enrichissement : Dans le fichier ‘questionnaire’, il est possible
d’utiliser des
- variables d’environnement appelées entre caractères ‘%’,
- des réponses aux questions précédentes appelées entre ‘$’
- et des variables locales désignées par UNE lettre encadrée
de ‘$’.
- les ‘mémoires’ (0 à 9) (initialisées par n=) par $n$.
Variables d’environnement
Pour insérer le contenu d’une variable d’environnement dans le
questionnaire, utiliser la forme habituelle : %variable%
Exemples : a faire
Variables locales
il est possible d’utiliser des variables relatives aux relevés
faits et aux réponses déjà enregistrées.
Utilisables n’importe où
$G$ : GPS, ID de l’unité (voir rapport avec $Y)
79
$D$ : GPS, période de mémorisation des points
$W$ : GPS, réglage de l’enregistrement (1= overwrite)
$S$ : jour sans
$£$, $µ$ : insérer une des tables de codes
$A$, =1 : tous les point ont été déchargés,
$B$, =1 : si Le GPS est configuré pour utiliser EGNOS
$D$, Date de questionnement ou ‘Aucun jour défini’
$E$, =1 : Les GPS a été effacé après déchargement
$F$, =1 : le modèle utilisé est un RBT 1100 (sinon 3000)
$G$, numéro séquention du dernier point ( ?)
$H$, =1 : le GPS est réglé pour enregistrer l’altitude
$I$, intervalle d’enregistrement d’un point (en seconde)
$J$, jour sans trace en cours de période, (vide si aucun)
$K$, Nombre de trajets à enquêter
$L$, Vitesse critique enregistrement GPS
$N$, mémoires (à documenter, fixé par = ?)
$P$, =1 : password mis
$R$, =1 : datalog_enabled
$S$, unité logique (lettre : ) de carte sdram
$T$, description du trajet
$U$, unité logique (lettre : )du disque dur utilisé
$W$, =1 : le GPS est configuré pour conserver la ‘fin’
$Y$, ID du GPS
utilisables seulement dans le questionnaire :
$0$ à $9$ : utilisation de l’une des mémoires
utilisables à l’intérieur de la boucle sur les trajets
$#$, $°$, numéro de l'itération sur les trajets.
PRECISER LE CODE A PREFERER
$N$ : A CONFIRMER (history ? ? ?)
$T$ : DESCRIPTION Totale DU TRAJET$
$C$, Date (en clair) de début du trajet en cours
Réponses antérieures
A compléter
- Si la question référée se rapporte au trajet et n’a pas
encore été posée pour le trajet en cours, la réponse au
trajet précédent est utiilisée
Question conditionnelle.
Il est possible de ne poser une question que si une ou plusieurs
80
conditions sont satisfaites. Chaque condition s’exprime avant le
nom dela question selon la syntaxe :
? CONDITION ?
CONDITION est la comparaison de deux termes.
- si la question référée a déja été posée pour ce trajet,
cette réponse est utilisée.
Les opérateurs reconnus sont : =, >, <, ~ (signifie différent)
Les valeurs sont traitées exactement comme telles
(VOIR UPPERCASE A FAIRE SOON)
Exemples de filtre :
Voir ci dessous
81
ANNEXES
82
1: Compléments sur le programme
InstallShield
N’EST PAS UTILISE DANS LA CONFIGURATION AIX 3
Cette annexe décrit le processus général, des restrictions pour l’usage contre
des portables Windows 2000 sont dans les annexes 2 & 3.
Le programme ‘Setup.exe’ contrôle l’installation du programme et des
composants nécessaires.
Pour chaque fichier, InstallShield vérifiera qu’il n’y a pas déjà une version
plus récente installée.
La liste des fichiers et les consignes d’installation sont contenues dans le
fichier ‘setup.lst’. Il est possible de le visualiser à l’aide de l’utilitaire
‘Notepad’ (ou ‘BlocNote’ en français) de Windows
L’installation se passe en deux temps :
tout d’abord, la copie du programme d’installation lui-même et d’un noyau de
fichiers indispensables.
(les signes <<< en fin de ligne indiquent un passage à la ligne pour la
publication seulement)
[email protected],$(WinSysPathSysFile),,,7/15/00 1:00:00 AM,101888,6.0.84.50
[email protected],$(WinSysPathSysFile),$(DLLSelfRegister),,5/31/98 11:00:00 PM,22288,4.71.1460.1
[email protected],$(WinSysPath),,$(Shared),10/2/00 1:00:00 AM,119568,6.0.89.88
[email protected],$(WinSysPathSysFile),$(TLBRegister),,6/3/99 1:00:00 AM,17920,2.40.4275.1
[email protected],$(WinSysPathSysFile),,,3/8/99 1:00:00 AM,147728,2.40.4275.1
[email protected],$(WinSysPathSysFile),$(DLLSelfRegister),,3/8/99 1:00:00 AM,164112,5.0.4275.1
[email protected],$(WinSysPathSysFile),$(DLLSelfRegister),,4/12/00 1:00:00 <<<
AM,598288,2.40.4275.1
[email protected],$(WinSysPathSysFile),$(DLLSelfRegister),,8/20/04 12:09:34 <<<
AM,1392671,6.0.96.90
Puis copie des fichiers de l’application elle même:
[email protected],$(WinSysPath),,$(Shared),7/12/98 11:00:00 PM,13824,6.0.81.63
[email protected],$(WinSysPath),$(DLLSelfRegister),$(Shared),6/23/98 11:00:00
PM,103744,6.0.81.69
[email protected],$(WinSysPath),$(DLLSelfRegister),$(Shared),8/24/05 1:52:50
PM,102400,4.0.1.2401
[email protected],$(AppPath),,,3/15/06 3:06:33 PM,65536,1.0.0.20
<<<
<<<
Pour chaque ligne ci dessus on trouve successivement de gauche à droite:
- une étiquette, (respecter la numérotation et l’ordre)
- le signe ‘=’
- le signe ‘@’ suivi du nom du fichier
- le répertoire où le fichier doit être écrit
- le statut (inscription dans le registre)
- le partage : mention ‘shared’ si le fichier doit être partagé
- La date (interne) du fichier, peut être différente de la date
enregistrée dans le système de fichiers.
- La taille (exacte) en octets.
83
-
La version du fichier (toujours dans le format : majeur, mineur, x,
révision)
le programme ‘setup.exe’ peut être démarré de différentes manières :
- à partir du poste de travail, en ouvrant successivement
. l’unité de disque D : (ou autre lettre selon votre configuration)
. le dossier ‘Install_200xjjmm’
. le dossier ‘programme_package’ ou ‘programme_package_2k’
. et le fichier setup.exe
-
à partir de la fenêtre de commande
. par le menu démarrer, ouvrir la fenêtre de commande (fond noir)
. frapper (chaque ligne terminée par la touche ’enter’
e:
cd Instal2007jjmm
cd programme_package
setup.exe
84
2: PARTICULARITES INSTALLATION
SQY (20061016)
Il est apparu qu’il fallait faire les adaptations suivantes :
- corriger les deux fichiers ‘setup.lst’ en retirant les deux lignes :
[email protected],$(WinSysPathSysFile),$(DLLSelfRegister),,4/12/00 1:00:00
<<< AM,598288,2.40.4275.1
[email protected],$(WinSysPathSysFile),$(DLLSelfRegister),,8/20/04 12:09:34 <<< AM,
1392671,6.0.96.90
-
vérifier que le fichier MSVBVM60.DLL est bien autorisé en lecture et
exécution pour le groupe ‘tout le monde’.
3: PARTICULARITES INSTALLATION
JANVIER 2007
Suite à des conflits entre les version de DLL & OCX générées dans la
distribution et le système actuel des Windows 2000, la stratégie suivante
est appliquée :
1) Limiter au minimum les fichiers .dll qui sont AJOUTES dans le dossier
‘c:\ Winnt\system32’ .
2) Ne pas remplacer les composants déjà présents (MSVBVM60.DLL).
3) Placer les autres composants (.DLL et .OCX) dans l’espace de chaque
programme (un peu de perte de place, négligeable)
-
Bien sûr, il faudra toujours vérifier que le fichier MSVBVM60.DLL est
bien autorisé en lecture et exécution pour l’enquêteur.
Dans ces conditions, les deux paragraphes sont réduit :
[Bootstrap Files]
[email protected],$(WinSysPathSysFile),,,3/26/99 12:00:00 >>>>
AM,101888,6.0.84.50
[email protected],$(WinSysPath),,$(Shared),10/2/00 2:00:00 >>>>
AM,119568,6.0.89.88
[email protected],$(WinSysPathSysFile),$(DLLSelfRegister),,2/23/04 >>>>
12:00:00 AM,1386496,6.0.97.82
[Setup1 Files]
[email protected],$(AppPath),,,10/16/06 10:55:00 AM,13824,6.0.81.63
85
86
Annexe 4 :Consignes de
développement
-
régler VB en ‘enregistrer avant exécution’
tout module (frm/bas) commence par ‘option explicit’
donner les bornes début et fin des tableaux (souhaitable)
ne JAMAIS utiliser d’instruction STOP
pas de fin de programme inattendue sans panneau/rapport
en cas de récupération d’erreur, vérifier que l’erreur qui apparaît est
celle attendue.
Pas de dialogue modal, utilise messageboite et entreeboite au lieu de
msgbox et inputbox.
Pas de multi fenêtre
Dénomination des variables explicite, si possible non-imbriquées
Noms ‘ultra-courts’ tolérés seulement pour variables locales (I, j !)
Variables non initialisées tolérées (mais éviter)
Dans les interfaces, désactiver les actions impertinentes
TOUJOURS BARRER LES SECTIONS EN TRAVAUX
Mise en page source
Se fait avec PrettyPrint
(faire une sortie sur ‘impirmante postcript générique’ puis conversion en
pdf par Acrobat)
Prise en charge des erreurs par InsertOnErrorAndNum
Héritage du programme ‘farceur.exe’ des projets Turban puis Ishtar, il
appareille le code de manière à améliorer la localisation des erreurs
imprévues à l’exécution.
Le menu d’aide de chaque programme contient un item ‘générer un bug’ à fin
pédagogique.
(voir annexe suivante le processus de génération du code protégé)
Comparaison des versions
Le programme ‘InsertOnErrorAndNum’ produit un fichier ‘compact’
(nommé ‘programme.txt’ qui peut être utilisé pour visualier les différences
entre deux versions.
(utiliser la commande diff d’unix/linux ou la commande FC de msdos/windows)
Un utilitaire (bicomp.exe) maison, permet de présenter les deux versions
concurrentes côte à côte.
Place aux jeunes
Mise à jour tardive
PAS UTILISE DANS LA CONFIGURATION AIX 3
Chaque programme vérifiera qu’il n’a pas un descendant plus jeune dans le
87
dossier %ddur%\inrets\bin
Si c’est le cas il lui donnera la priorité sauf –nomaj
Cela doit permettre une mise à jour du logiciel SANS droit d’admin.
Cette méthode permettra de ‘mettre à jour’ un programme, sans avoir besoin
d’être adminstrateur.
Un programme équipé (disons ‘programme.exe’ respectera le protocole suivant au
tout début de son exécution :
1) vérifier si il y a un disque dur avec un dossier \inrets\bin
2) vérifier si ce dossier contient un ou plusieurs fichier(s) ‘programme*.exe’ où * est un nombre entier quelconque
3) vérifier aussi que la version est plus élevée
4) exécuter ce programme en lui transmettant tous les argments reçus.
Protection contre les Exécutions multiples.
On convient que chaque programme vérifira dès son démarage qu’il n’y a pas
déjà une autre copie du programme en exécution.
1) pour se protéger des ‘doubles lancements’ à la souris
2) pour éviter les collisions éventuelles sur des fichiers
88
Annexe 5 :Processus de
génération des programmes.
Les deux programmes (‘EntGps’ et ‘Anatrace’) sont développés dans des
hiérarchie de fichiers similaires
‘programme’ : (le dossier parent)
‘programme’
(le dossier de développement en Visual-Basic)
Contient un raccourci vers ‘InsertOnErrorAndNum’
‘programme_protected’
(contiendra le résultat du conditionneur ‘InsertOnErrorAndNum’)
Contient un raccourci vers ‘assistant de déploiement’
‘programme_package’
(résultat du déploiement, à personaliser avant distribution)
‘programme_package_2k’
(à déployer, personalié pour Windows 2000)
La génération d’une distribution comporte donc :
Détruire si ils existent les dossiers ‘programme_protected’
‘programme_package’ et ‘programme_package_2k’
Dans le dossier ‘programme’
1) ouvrir le projet ‘programme.vbp’
2) dans les propriétés du projet, mise à jour du numéro de version (majeur,
mineur, 0 et révision)
3) mise à jour de la constante ‘dateheure’.
4) une compilation complète de test.
5) suppression de l’exécutable généré en 4 (et de tout autre fichier
inutile)
6) Génération de la version ‘_protected’ par le raccourci vers
‘InsertOnErrorAndNum’, choisir le projet ‘programme.vbp’, conserver
toutes les options et lancer l’exécution
Dans le dossier ‘programme_protected’
1) Ouvrir le projet, supprimer la référence à Ishtar, ajouter dateheure.
2) lancer l’assistant de déploiement (Installshield pour VB)
3) choisir le projet à traiter : Attention à bien choisir le dossier
‘programme_protected’
4) accepter de compiler le programme
5) choisir le dossier cible, le nommer ‘programme_package’
6) laissez le titre, on le corrigera plus tard.
7) Choisir comme groupe ‘inrets-ent’ et comme item le nom du programme.
8) Choisir de créer un seul .cab
9) Click sur ‘Terminer’ qui lance la compilation.
10)Sauver le script.
Dans le dossier ‘programme_package’
1) ouvrir le dossier support, vérifier la version du fichier
‘programme.exe’
89
2) refermer le dossier support
3) renommer le dossier support en ‘programme_support’ et le remonter d’un
niveau dans la hiérarchie
4) ouvrir le fichier ‘setup.lst’ avec ‘notepad’ ou ‘blocnote’
5) dans le paragraphe [setup]
6) EN TETE de la ligne Title=, ajouter : ‘Inrets-ENT’
7) A LA FIN de la même ligne ajouter la version (major.minor.0.revision) et
horodatez le sous la forme AAAAMMJJ-HHMM
8) Sur la ligne suivante (DefaultDir) remplacer le dernier \ par la
chaine : ‘\inrets-ent\’ (supprimé pour 1Aix 3)
9) POUR GENERER UNE VERSION WINDOWS 2000
-
dupliquer le dossier package en ‘programme_package_2k’
- Mettre à jour le fichier setup.lst selon annexes 2 & 3
10)Sauver le fichier
11)Refermer le dossier
Finalement, copier le/les dossier(s) ‘programme_package’ sur le support de
distribution en le plaçant dans le dossier Install_2007mmjj
(Pour Aix 3, packagé par Wise, les fichiers sont repris dans le dossier
programme_package)
Accès au source des programmes
Le dossier ‘protected’ est inclus dans la distribution Aix 3, il sont donc
disponible pour localiser une erreur ou reprendre le projet.
Disponible systématiquement à l’url:/
ftp://ftp.inrets.fr/pub/analdonn/Gps-ent
90
X : Placement du GPS
dans la voiture
- insister sur emplacement sans risque
- ok sur tableau de bord si vide poche
- NON sur tableau de bord sans retrenu
- ne pas chercher à surveiller les voynats orange/vert pendant la route
sur soi pour piéton
3) ne pas le tenir à poing fermé
quelques observatuon
fffvvvvvv
Bon :
Thalys
Tgv (ancien) grenoble
caddy VW
Mauvais :
Wagon-restaurant du Mozart
TGV Duplex
.
91
7: Modifications au RBT3000
Gps clignotant
Installation du circuit imprimé au fond du boitier (prototype)
92
Toutes les durées ci-dessous peuvent être modifiées, même apres construction de l’adaptateur.
quatre états :
au repos quand immobile plus de 10 minutes
actif, réveillé, en sortie du mode repos, dès que agitation
soute : quand mobile depuis plus de 2 heures
parking : quand au repos depuis plus d’une heure
Composants :
….
Consignes particulières :
il est important de poser ce gps dans les phases de non mobilité
et de l’alimenter pendant
sa connexion à l’ordinateur
93
ANNEXE 8 : erreur de VB
Erreur interne aux programmes Visaul Basic
donne photo
dire très important de remonter l’erreur au développeurs
94
ANNEXE 9 : Echanges
Cette section compile divers messages échangés durant
l’élaboratioin du programme
Date:
De:
À:
Cc:
Objet:
Tue, 23 May 2006 21:48:02 +0200
[email protected]
[email protected], [email protected], [email protected]
[email protected]
Compte rendu installation Gps sur portable enqueteur
Bonsoir
retour de l'insee où je suis (jusqu'à nouvel avis) sorti de mes pb.
l'ensemble est installé sur le portable 'enqueteur' de GB.
J'ai laissé l'adaptateur BlueTooth et la carte Sdram
Je propose qu'on y ajoute un gps rbt 3000 pour permettre à tous de
l'essayer.
GB a posté un message proposant que l'on puisse installer la nouvelle
configuration sur deux portables, évidemment je suis tout à fait d'accord
et je ferai ce qu'il faut (installation sur place si besoin)
je mets sur le Ftp aanonymous à l'url;
ftp://ftp.inrets.fr/pub/analdonn/Gps-ent/20060523
un image complete du boulot
pour chaque programme quatre fichiers (répertoire zippé)
- produit: mon dossier de développement en MS VB6
- produit_protected: le programme enrichi d'une gestion d'erreur généralisé
(outil InsertOnErrorAndNum, développé pour le projet ishtar, à chercher
à côté.)
note: apres avoir passé la moulinette, retirer la référence à ishtar
- produit_protected_package: généré par l'assistant de développement de VB
note: après génération, changer le fichier setup.lst:
. pour ajouter un niveau Inrets-Ent
. donner un titre riche: Inrets Ent 2007 <programme> <version> (<data>)
- produit_protected_support: dossier support de package remonté d'un niveau
SEUL LE DOSSIER _PROTECTED_PACKAGE est utile pour l'installation.
j'ai fait pas mal de ratures dans le fichier c:\inrets-ent\gps.bat:
- il est maintenant déplaçable/renommable, tout est relatif.
- recherche unité entre d: et f: contenant fichier \inrets-ent\drapeau.txt
- si le port com est 0:
. on ne fait pas le déchargement GPS,
. on décompresse le dossier %FA%
. on passe directement à l'analyse
- le programme gzip est dans le dossier bin
- questionnaire et bdcom sont dans le dossier data
à propos du transfert Gps:
-------------------------- on peut supprimer l'effacement du GPS en frappant AVANT la commande gps
la ligne:
set gpserase=-*
- l'effacement se fait seulement après le transfert complet des données
95
- après effacement le GPS et réinterroger, on peut vérifier qu'il est vide
- de nombreux messages supplémentaires sont ajoutés dans le fichier,
par de lignes commençant par XA propos du programme d'analyse:
-------------------------------il offre cinq onglets et un menu
ONGLET GPS:
contient le rapport intégral produit par le transfert (lignes X-....)
le menu Gps permet de détailler un point
ONGLET Vitesse/temps
Affiche le diagramme des vitesse en fonction du temps,
des boutons permettent de se déplacer dans le temps
un click sur un lé donne accès au détail
ces commandes sont accessibles par le menu <alt>V
les vues trajets, questionanire et carto se limitent à la fenêtre affichée.
ONGLET trajet
détaille les trajets de la fenêtre en cours
le menu trajet permet aussi de
- chercher le jour à détailler
- chercher les jours sans mobilité
ONGLET questionnaire
présente les questions lues dans le fichier nommé par l'option -q:
- les rééponses peuvent être une liste codée, des nombres, une chaine alpha
- chaque question est associée à une zone de commentaire libre
- les touche <tab> et <tab arrière> permettent de passer de la zone
réponse à la zone question
- les touches numériques changent la réponse (codée)
- return passe à la question suivante
le menu questionnaire permet aussi de se déplacer dans les questions
toutes les réponses sont enregistrées
ONGLET carto
présente le fond (bdcom ou nima) en gris et les relevés en rouge
pour agarndir un rectangle de la vue actuelle, faire un click souris
dans un coin, et déplacer la souris (boton gauche enfoncé) jusqu'au
coin opposé
pour reculer au cadrage précédent (jusqu'à 10) utiliser la touche "espace arr."
le menu carto permet de remonter au niveau initial.
rappel: sur les vues trajets et carto, il est possible de se déplacer
dans le temps par <alt>VP et <alt>VS .
Résultats:
Ah oui, faut quand même le dire, anatraces écrit un fichier apparié à
son entrée (suffixé .log),
ce fichier reprend:
- les infos du déchargement gps
- le questionnaire
- qulques traces de la navigation
- les réponses progressives, si elles sont corrigées, il FAUT exploiter
la dernière valeur.
bon,
j'arrête, de toute manière il faut reprendre tout ça avec des images
dans la notice.
Note:
normalement les enquêteurs sont esssentiellement concernés par
96
l'onglet "questionnaire"
les autres sont là en appui pour comprendre les relevés
Date:
Mon, 22 May 2006 22:09:56 +0200
De:
[email protected]
À:
[email protected], [email protected], [email protected]
Objet:
details a propos du bug meridien de vidageVb
Bonsoir,
après quelques errements, j'ai localisé la source de mes ennuis:
qaund un nombre flottant est "petit" VB l'écrit sous la forme: 0.xxxxxE-02
et malicieusement mon programme a ignoré le E-02, donc les valeurs
inférieures à 0.1 ° sont multipliées par 100, celle < à 0.01 par 1000!
bon, ça fait des sauts impossibles au dépouillement, faudra les ignorer
à+
PO.
97
Annexe 10 : Consignes pour
l’intégration Ent 2007
Prérequis :
Les contraintes de l’exploitation de l’ENT ont fortement influé
sur les choix mis en oeuvre, on peut noter :
-
exploitable sans droit d’administrateur
win 2000 ou Xp
lancement depuis le fenêtre de commande (dite Msdos).
automatisation totale des phases initiales, l’enquêteur doit
se retrouver sur la page questionnaire
temps d’initialisation non critique (se fait pendant le
CAPI)
ne pas perturber les performances du capi (doevents)
être compatible avec la consommation du CAPI
utiliser autant que possible les mêmes raccourcis clavier
que CAPI.
Le mode de travail habituel est en ‘caps lock’
98
clavier tecra :
Refaire un meilleur photo ou liste des codes
99
Matériel
-
un port SdCard pour recevoir le support de distribution
pas de Cdrom nécessaire, présence possible (> Nancy)
un port Usb de libre pour l’adaptateur BlueTooth
un disque dur D: pour créer le dossier INRETS.
Le dossier de l’enquête sur le disque ‘C:’
Système :
-
Windows 2000
Accès à la fenêtre de commande
Logiciels :
-
Un navigateur (pour voir les fichiers html)
L’utilitaire Notepad (ou Bloc-note)
L’utilitaire Write/WordPad de Windows (pour voir .Doc)
Acrobat Reader (pour les documentations .pdf d’origine)
Topographie de l’installation sur les portables
enquêteur
Les programmes sont implantés par installshield ou wise sous le
dossier
%programfiles%\inrets-ent
Il n’est pas prévu d’implanter d’autres fichiers dans cette zone
(en effet leur modification demanderait l’intervention de
l’administrateur)
TOUS les autres fichiers se trouvent sous le dossier
D:\inrets
Les résultats à restituer sont déposés dans le dossier c:\TRA07x
(où x représente la vague de A à F)
bin : sous répertoire des programmes
le sous répertoire bin a vocation à héberger des programmes
exécutables :
- gzip (utilisé pour compresser/décompresser les fichiers,
voir : http://www.gzip.org/index-f.html )
100
éventuellement des versions mises à jour de ‘Entgps’ et
‘Anatraces’. (pas en service pour Aix 3)
- des fichiers .bat
anagzcp.bat : fichier de commande (appelé par ‘entgps.exe’ en
charge du lancement d’anatraces et de la compression finale des
fichier et de la copie sur le disque ‘C:’ pour la collecte
finale.
uanagz.bat : fichier de commande (appelé par ‘entgps.exe’ sur une
Fiche Adresse antérieure, en charge de la décompression, du
lancement d’anatrace et de la re-compression finale des fichier
-
Ce répertoire pourra recevoir des mises-à jour selon la méthode
détaillée plus haut (‘place aux jeunes’, voir annexe ? ? ?).
data : fichiers ‘fixes’ (fichier paramètres et initialisation)
le sous répertoire data contient des fichiers, plutôt inchangés
en cours d’une vague :
-
le fichier ‘entgps.ini’ (NOM OBLIGATOIRE, cherché par
entgps.exe)
communes de la bdcom,
contours des communes (Geofla)
questionnaire nommé ‘jph.txt’
fichier anatraces.ini (nom reçu de la ligne de commande par
les .bat) de l’exploitation.
releves : données recueillies.
le sous répertoire ‘releves’ contiendra les résultats de
l’enquête.
Les fichiers sont compressés/décompressés par le programme GZIP
(voir http://www.gzip.org/index-f.html ) ; d’autres utilitaires ou Windows
peuvent aussi y accéder.
Chaque fiche adresse sera archivée dans un dossier et créera deux
fichiers :
- le fichier des traces Gps (suffixé .txt)
- le fichier résultant de l’analyse et du questionnaire
(suffixé .log)
- le fichier todo.txt mémorise la commande utilisée
- le fichier erreur.txt est présent en cas de fin anormale du
processus.
101
Fichier journal
N’est pas en service pour la configuration Aix 3
Donnera dans un seul fichier l’hitorique des enquêtes avec GPS
duplication sur la mémoire amovible(SDCard)
Les données sont reproduites avec la même hiérarchie sur la carte
mémoire.
En cas de besoin, cette carte pourra être retournée à l’Inrets et
remplacée par une autre (corectement préparée, voir annexe
suivante) sans exiger d’interruption de l’exploitation ni de
télé–chargement.
102
Préparation d’une carte sd de
‘secours’
Durant les essais 2006 (Nancy et SQY), la SdCArd servait à la
distribution et était donc chargée pour l’installation.
Dans la configuration Ent 2007-2008 (Aix 3), la carte mémoire
n’est plus utilisée pour la distribution, sa hiérarchie doit
toutefois être initialisée pour être reconnue (par le programme
ENTGPS).
A compléter
Contient un dossier inrets
Un fichier \inrets\dreapeau.txt
Un fichier inrets\sdcard.txt
Un dossier releves
Un dossier secours contenant l’image du FTP et permettant une installation sans connexion.
103
Annexe 11 : Fichier
questionnaire Ent 2007-2008
Exemple de fichier questionnaire
(le fichier utilisé est défini par l’option –questionnaire des
réglages de Anatraces. Dans le cas de l’Insee, ces fichiers
sont :
d:\inrets\data\anatraces.ini
d:\inrets\data\jph.txt
Attention ; il y a >>>> en fin de ligne à suivre .
* version jph par po le 20061009-2221 v1
* riche par po 20061103
* une ligne commençant par * est un commentaire TOTALEMENT IGNORE
* les lignes vides sont autorisées et sans signification
* aussi permis commentaire par /* */
* d'ab la vérification des réglages
* pas d'ab d'apres JPH
* un commentaire peut être imbriqué dans une ligne entre /* et */
* par exemple
Qc:
Il est /* moche */ beau et mais {plus} en \ erreur on bosse sur le ^R$d$^N
* 20061207
le champ _.__
pour réponse code du style 3.35
* chargement des cartes
µ0^^
1. Retour au point de départ /Etudes/ Garderie^^
2. Achats^^
3. Soins^^
4. Démarches^^
5. Visites^^
6. Accompagner ou aller chercher^^
7. Loisirs^^
8. Vacances, changer de résidence et "autres motifs privés"^^
9. Motifs professionnels^^
µ1^^
1.1 Aller au domicile^^
1.2 Retour à la résidence occasionnelle^^
1.3 Retour au domicile des parents (hors ménage) ou d'amis^^
1.11 Etudier (école, lycée, université)^^
1.12 Faire garder un enfant en bas âge (nourice, crèche, famille)^^
µ2^^
2.20 Se rendre dans une grande surface ou un centre commercial (y-c boutiques de services)^^
2.21 Se rendre dans un commerce de proximité, petit commerce, supérette, boutique, services
(banques, cordonnier...) hors centre commercial^^
µ3^^
3.31 Soins médicaux ou personnels (médecin, coiffeur...)^^
µ4^^
4.41 Démarche administrative, recherche d'informations^^
µ5^^
5.51 Visite à des parents^^
5.52 Visite à des amis^^
104
µ6^^
6.61
6.62
6.63
6.64
Accompagner quelqu'un à la
Accompagner quelqu'un à un
Aller chercher quelqu'un à
Aller chercher quelqu'un à
µ7^^
7.71
7.72
7.73
7.74
7.75
7.76
7.77
7.78
Activité associative, cérémonie religieuse, réunion^^
Aller dans un centre de loisirs, parc d'attraction, foire^^
Manger ou boire à l'extérieur du domicile^^
Visiter un monument ou un site historique^^
Voir un spectacle culturel ou sportif (cinéma, théatre, concert, cirque, match)^^
Faire du sport^^
Se promener sans destination précise
Se rendre sur un lieu de promenade^^
µ8^^
8.80
8.81
8.82
8.89
vacances hors résidence secondaire^^
Se rendre dans une résidence secondaire^^
Se rendre dans une résidence occasionelle^^
Autres motifs personnels^^
gare, à l'aéroport, une station de métro, de bus, de car^^
autre endroit^^
la gare, à l'aéroport, à une station de métro, de bus, de car^^
un autre endroit^^
µ9^^
9.91 Travailler dans son lieu fixe et habituel^^
9.92 Travailler en dehors d'un lieu fixe et habituel, sauf tournée^^
(chantier, contacts professionnels, réunions, visite à des clients ou fournisseurs, repas
d'affaire...)^^
9.94 Stage, conférence, congrès, formations, exposition^^
9.95 Tournées professionnelles (VRP) ou visites de patiens^^
9.96 Autres motifs professionnels^^
£0^^
1. Piéton^^
2. Deux roues^^
3. Automobile^^
4. Transport spécialisé, scolaire, taxi^^
5. Transport en commun urbain ou régional^^
6. Train grandeligne ou TGV^^
7. Avion^^
8. Bateau^^
9. Autre^^
£1^^
1.10
1.11
1.12
1.13
Uniquement à pied^^
Porté, transporté en pousette^^
Rollers, trotinette^^
Fauteuil roulant (y compris motorisé)^^
£2^^
2.20
2.22
2.23
2.24
2.25
2.29
Bicyclette, tricycle (y compris à assistance électrique)^^
Cyclomoteur (2 roues, moins de 50 cm3) - Conducteur^^
Cyclomoteur (2 roues, moins de 50 cm3) - Passager^^
Moto (plus de 50 cm3) - Conducteur^^
Moto (plus de 50 cm3) - Passager^^
Motocycles sans précision (y compris quads)^^
£3^^
3.30
3.31
3.32
3.33
3.39
Voiture, VUL, voiturette... Voiture, VUL, voiturette... Voiture, VUL, voiturette... Voiture, VUL, voiturette... 3 ou 4 roues sans précision^^
Conducteur seul^^
Conducteur avec passager^^
Passager^^
Tantôt conducteur, tantôt passager^^
£4^^
4.40 Taxi (individuel, collectif)^^
4.41 Transport spécialisé (handicapé)^^
4.42 Ramassage orgaisé par l'employeur^^
105
4.43 Ramassage scolaire^^
£5^^
5.50
5.51
5.52
5.53
5.54
5.55
5.56
5.57
5.58
5.59
Autobus urbain, trolleybus^^
Navette fluviale^^
Autocar de ligne (sauf SNCF)^^
Autre autocar (affrètement, service spécialisé)^^
Autocar SNCF^^
Tramway^^
Métro, VAL, funiculaire^^
RER, SNCF Banlieu^^
TER^^
Autre transports urbains & régionnaux (sans précision)^^
£6^^
6.60
6.61
6.62
6.63
6.69
TGV, 1ére classe^^
TGV, 2ème classe^^
Autre Train, 1ère classe^^
Autre Train, 2ème classe^^
Train (sans précision)^^
£7^^
7.70 Avion^^
£8^^
8.80 Bateau^^
£9^^
9.90 Autre^^
?$I$~10?
QINTERVALLE:
^RINFORMATION POUR L'ENQUETEUR SEULEMENT:^^
Le GPS est règlé à un intervalle autre que 10 secondes ($I$ seconde(s)), ^^
Veuillez ne plus l'utiliser en enquête ^^
et en demander le remplacement à votre DR.^^^^
(continuer le questionnaire)^N;
?$A$~1?
QALLDEC:
le GPS semble ne pas avoir totalement déchargé^^
vérifiez la procédure (et recommencez si possible)^N;
?$W$~1?
QLOG:
le GPS est règlé en overwrite=$w$ ^^Veuillez ne plus l'utiliser en enquête ^^
et en demander le remplacement à votre DR.^N;
/*
?$b$~1?
QSBAS:
Le service EGNOS n'est pas activé sur le GPS^^
*/
?$y$=?
QGPSID:
L'ID du GPS n'est pas définie, merci de ne plus l'utiliser en enquête^^
?$E$~1?
QEFF:
^RINFORMATION POUR L'ENQUETEUR SEULEMENT ^^
106
Il semble que le GPS n'ait pas été effacé après déchargement.^^
Merci de vérifier la procédure^^
^Get de refaire un déchargement avant la prochaine enquête.^N
?$N$~0?
QESCARGOT:
^RINFORMATION POUR L'ENQUETEUR SEULEMENT ^^
Il semble que le GPS ait enregistré $N$ points à une période inférieure à $I$-1!^^
* po question sur delay modifieeee pour test inrets gps a 10 sec
*
^GGRAS^^Je ^ppetit^L large ^X grand ^Bbleu^N^l vous ^Rremercie^N d’avoir été ^Vvolontaire^N
pour cette nouvelle Îméthode italique^D d’enquête. ^Âvez vous trouvé contraignant pour vous de
porter le GPS avec vous dans tous vos déplacements?;
?$F$=0?
QNOUVEAU:
Nous vous remercions d’avoir été volontaire pour cette nouvelle méthode d’enquête^^
utilisant un GPS RBT3000. ^Âvez vous trouvé contraignant pour vous de porter le GPS avec
vous dans tous vos déplacements?;
1:OUI...(pour quelles raisons, à préciser dans la question suivante)|
2:NON|
9:ne sais pas;
Pour quelles raisons ?
?$F$~0?
QNOUVEAU:
Nous vous remerciions d’avoir été volontaire pour cette nouvelle méthode d’enquête^^
utilisant un GPS RBT1100. ^Âvez vous trouvé contraignant pour vous de porter le GPS avec
vous dans tous vos déplacements?;
1:OUI...(pour quelles raisons, à préciser dans la question suivante)|
2:NON|
9:ne sais pas;
Pour quelles raisons ?
?$QNOUVEAU$=1?QNOUVEAURAIS:Qu'avez vous trouvé de contraignant?;*;
* en cas d'enregistrement inutilisable ....
?$g$=0?
QVIDEUTIL:
Il semble que GPS n'ait enregistré aucune trace.^^Pour nous aider à comprendre pourquoi,
pouvez vous préciser si...;1:Vous ne vous en êtes pas ou très peu servi.|2:Vous êtes sorti(e)
quelques fois avec le GPS|3:Vous êtes sorti(e) tout le temps ou presque avec le GPS.
* attention on ne peut se référer à qvideutil que si elle a été posée, donc filtre encore par $g
$=0
?$g$=0?
?$QVIDEUTIL$~1?
QGPSOU:
Où, généralement, avez-vous plavé le récepteur GPS?;
*;
* je pose ces questions de vérification même si vide!
* demo comment sortir du questionnaire précipitemment
* clin d'oeil au if subsetting de sas, si la condition est vraie on continue, sinon abandon
* si aucune trace relevée le questionnaire GPS est terminé
?$g$>0?
* on pourrait compter le nombre de jours sans!
* modif 20060615 puisque filtre possible utiliser filtre
?$j$~?
QJOURSANS:
Les relevés ne contiennent pas d'enregistrement pour le $j$.^^
Pour nous aider à comprendre pourquoi,^^
107
pouvez vous préciser si:;
1:Vous n'êtes pas sorti(e) ce jour là|
2:Vous vous rappellez avoir oublié d'emporter le GPS ce jour là|
3:Vous vous rappellez être sorti(e) normalement avec le GPS ce jour là.|
4:Vous avez oublié
* mieux d'avoir un goto fin!
QPRET:
Avez-vous prété le récepteur GPS à quelqu'un d'autre dont les déplacements ont pu alors être
enregistrés? ;
1:Oui, un seul jour|
2:Oui, plusieurs jours|
3:Non|
9:Ne sait pas
* question de test a 10 reponses
* QTEST:une question pour voir la lisibilité si 10 items;0:zero|1:un|2:deux|3:trois|4:quatre|
5:cinq|6:six|7:sept|8:huit|9:neuf
* avec reponse alphabetique
* QLIBRE:Merci de me preciser votre opinion;*;sur la longueur qui vous convient
* question suivante SANS reponse possible (seulement commentaire permis)
* Sélection aléatoire du jour où il faudra décrire les sorties (sélection parmi les jours entre
les 2 visites – jours décrits [1 jour de semaine ; 1 ou les 2 jours du dernier weekend] – jours
sans trace).
* /*Regarder la possibilité de faire répondre sur 2 jours si peu de traces à décrire.*/
?$k$=0?QPASDETRAJET:
Les traces relevées ne permettent pas de déterminer un jour de mobilité à enquêter.^^
le Questionnaire va se terminer.^^
?$k$~0?QANNONCE:
L'ordinateur a sélectionné le $D$.^^
Nous allons passer en revue les enregistrements de vos mouvement(s) pendant ce jour^^
($K$ séquence(s) );
* # en tete de ligne est l'escape iteration trajet, les questions suivantes seront réitérées
pour chaque trajet
#10
QPRES:
Le GPS a enregistré des mouvements (sortie $#$ / $K$): ^^^^
$T$^^^^
Reconnaissez vous un de vos déplacements du $D$;
1:Oui|
2:Pas tout à fait ou pas du tout;
?$#$=1?
?$qpres$=1?
QPREM:
Etait-ce votre premier déplacement avec le GPS de cette journée?;
1:Oui|
2:Non;
* manque un set pour itération
* pour rien ou 1 question simples
?$qpres$=1?
?$°$=1?
Qtour:il semble que ce soit un circuit ?
?$qpres$=1?
QMOTIF:
Au sujet du trajet n° $#$ / $K$,^^
$T$^^^^
Quel était le motif de ce déplacement?^^
108
^R(répondre avec la carte des motifs n°2)$µ$^N;
_.__
*^^Si ce tronçon fait partie du même déplacement que le précédent, répondre 0;__
*?$qpres$=1?
*
QMOYEN:
*
*
$T$^^^^Quel(s) moyen(s) de transport avez vous utilisé(s)?
*
^^^R(répondre avec la carte n° 1$£$)^N;
*
__|__|__|__;
*
si la première réponse est différente de 1.10, noter jusqu'à 3 modes complémentaires
* 20061207 - quatre questions successives
?$qpres$=1?
QMOYEN1:
$T$^^^^Quel est le premier moyen de transport avez vous utilisé?
_.__;
?$qpres$=1?
QAUTRE1:
$T$^^^Âvez vous utilisé ensuite un autre moyen de transport?
^^;
1:Oui|
2:Non;
?$qpres$=1??$qautre1$=1?
QMOYEN2:
$T$^^^^Quel est le deuxième moyen de transport que vous avez utilisé?
_.__;
?$qpres$=1??$qautre1$=1?
QAUTRE2:
^^;
1:Oui|
2:Non;
?$qpres$=1??$qautre1$=1??$quautre2$=1?
QMOYEN3:
$T$^^^^Quel est le troisième moyen de transport que vous avez utilisé?
_.__;
?$qpres$=1??$qautre1$=1??$qautre2$=1?
QAUTRE3:
^^;
1:Oui|
2:Non;
?$qpres$=1??$qautre1$=1??$quautre2$=1??$quatre3$=1?
QMOYEN4:
$T$^^^^Quel est le quatrième moyen de transport que vous avez utilisé?
_.__;
109
?$qpres$=1?
QACCP:
$t$^^^^
Etiez vous accompagné(e) pendant ce déplacement;
1:Oui|
2:non
?$qpres$=1?
?$QACCP$=1?
QPMEN:
$t$^^^^
Combien de personnes du ménage étaient avec vous pendant ce déplacement?;
__;
?$qpres$=1?
?$QACCP$=1?
QPEXT:
au sujet du trajet n° $#$ / $K$,^^
$t$^^^^
Combien de personnes extérieures au ménage étaient avec vous pendant ce déplacement?;
__;
?$qpres$=2?
QPROB1:
Cela fait-il partie du déplacement précédent?;
1:Oui|
2:Non
?$qpres$=2?
?$qprob1$=2?
QPROB2:
Le GPS n'a-t-il enregistré qu'une partie de déplacement ?;
1:Oui|
2:Non
?$qpres$=2?
?$qprob1$=2?
?$qprob2$=1?
QMOINS:
La partie manquante est elle ...;
1:Au début|
2:à la fin|
3:au début et à la fin
?$qpres$=2?
?$qprob1$=2?
?$qprob2$=2?
QPLUS:
Plusieurs déplacements ont-ils été collés dans ce qui est présenté ici?;
1:Oui|
2:NON
?$qpres$=2?
?$qprob1$=2?
?$qprob2$=2?
?$QPLUS$=1?
QCOMB:
A combien de déplacements, complets ou incomplets, cela correspond-il?;
_;
nombre de 2 à 9
* lancer boucle!!!!!!
?$qpres$=2?
?$qprob1$=2?
?$qprob2$=2?
?$QPLUS$=2?
QUOIALORS:
110
Entrez un commentaire;
*;
* je ne sais pas faire
*qmanq:Après ce que nous avons vu dans cette journée, reste-t-il des déplacements qui auraient
dû être enregistrés?;1:Oui|2:Non
* fin de boucle
#
qmanq:
Après ce que nous avons vu dans cette journée,^^
reste-t-il des déplacements qui auraient dû être enregistrés?;
1:Oui|
2:Non
qmerci:
Merci d'avoir participé.
111
Annexe 12 : Noms de Lieux
Le programme EXIGE un fichier de noms de lieux, si il n’est pas
disponible, il faut en créer un avec deux coins extrême.
(A faire, s’en dispenser en utilisant xyminmax)
Rappel : les noms de lieux (communes) contenu dans le fichier
.mifmid des contours de communes (annexe 13) ne sont pas
exploités (les fichiers BDCOM ou NIMA étant a priori plus
riches).
Deux formats sont acceptés : bdcom et nima
Nima
Nom
Type
Lat
Lon
Lavezzi, Île de
ISLS
9.26666666666667
Lat_10 Lon_10 Admin_1 UTM_Zone
41°20'00"N
FR00 NL27
No_JOG Alias
9°16'00"E
41.3333333333333
NK32-11 1
Lavezzi, Îles ISLS
41°20'00"N
NL27
NK32-11 0
9°16'00"E
41.3333333333333
Pertusato, CapCAPE
41°21'00"N
NK32-11 1
9°11'00"E
41.35
9.26675925925
9.18333333333333
Pertusato, Capo
CAPE
9.18333333333333
41°21'00"N
FRA5 NL17
9°11'00"E
41.3500925925833
NK32-11 0
San Baïnsu, Île
ISL
9.26166666666667
41°21'42"N
FRA5 NL27
9°15'42"E
41.3616666666667
NK32-11 0
Camaro Canto, Île
ISL
NL27
NK32-11 0
41°21'45"N
9°16'00"E
FRA5
41.3625 9.26666666666667
FR00
NL17
FRA5
La première ligne est ignorée
Les colonnes exploitées sont : Nom, Type=PPL, lat_10, lon_10
(le séparateur de colonne est la <tabulation> (ascii 9).
Bdcom
Selon JPH, mai 2006-05-26
Commune Departement
Latitude Longitude
AMAREINS AIN 46.0741806
4.808680058
AMAREINS FRANCHELEINS CESSEINS
AIN 46.0741806
4.808680058
AMBERIEU EN BUGEY AIN 45.9566803
5.360010147
AMBERIEUX EN DOMBES AIN 45.99840927
4.902599812
112
AMBLEON AIN 45.74874878
5.601230145
AMBRONAY AIN 46.00490189
5.35999012
AMBUTRIX AIN 45.93954086
5.336820126
ANDERT ET CONDON
AIN 45.79484177
5.655660152
(le séparateur de colonne est la <tabulation> (ascii 9).
La première ligne est IGNOREE.
Traitement des départements dans l’entrée Bdcom:
Le fichier ‘bdcom’ reçu contient pour chaque commune le
département en clair. Par économie, le programme construit une
liste de départements et ne mémorise que le numéro
CE TRAITEMENT EXIGE QUE :
- tous les département aient au moins une commune
- les départements se présentent dans l’ordre MINERALOGIQUE de
Ain à Val d’Oise.
- la Corse est monolithique et en 20 !
Nima
Selon JPH, Test, 1997
A compléter
Recouvrement des lieux par des pavés
-
-
Le terrain est découpé en pavés, leur nombre est initialisé
par les options -#x et -#Y, par défaut 10*10.
Les pavés sont numérotés de 0 à (#x*#y –1)
Chaque lieu est ainsi affecté à un « pavé » dès la fin du
chargement (en fonction de ses coordonnées, xyminmax
La liste des lieux est ensuite réordonnée en fonction du
numéro de pavé. (tri en place par dichotomie récursif, à
admirer)
Finalement le programme maintient la liste des (95) fins de
pavé dans une liste ordonnée.
Algorithme de recherche rapide
-
Le programme identifie le pavé recouvrant le lieu
Le programme cherche dans les pavés contigus
Si la recherche est infructueuse, le domaine est élargi d’un
113
pavé jusqu’à recouvrir l’ensemble du terrain
114
Annexe 13 : Fichier contours des
communes
Les contours sont déduits de la base Geofla. A partir des
fichiers .mif et .mid fusionnés en un .mifmid
Description du fichier .mif
Description du fichier .mid
Utilisation des fichier .mif et .mid (obsolete)
Initialement utilisée, peut ne pas avoir suivi la vie du
programme.
Utilisation du fichier .mifmid
C’est la configuratyion normale en exploitation.
Création du fichier .mifmid
Le fichier mifmid est créé par un outil de anatraces,
Notez que cette procédure n’a été utilisée qu’une fois et peut ne
pas avoir suivi la vie ultérieure du programme.
Pour l’utiliser :
- utiliser les options .mif et .mid pour donner les deux
fichiers d’entrée
- utiliser l’item ‘FUSIONNER .MIF .MID’ du menu ‘outils’
- attention le traitement est long et vorace, pas de barre de
progression visible.
Le traitement est installé comme un parasite de ‘charger_geofla ‘
115
14 : GMT et heure locale
Le Gps est toujours à l’heure GMT
Le programme Anatraces utilise l’heure GMT en interne, mais
présente toujours l’heure locale (il peut donc afficher des jours
de 23 ou 25 heures.)
L’heure locale affichée est suivie de son décalage à l’heure GMT
entre [ ], par exemple : ‘10:05[+1]’
Le calendrier est fourni par les options (enregistrées dans le
fichier d’initialisation (‘anatraces.ini’).
L’option –ete donne l’heure GMT du début de l’heure d’été
L’option –hiver donne l’heure GMT de début de l’heure d’hiver
-LAGETE et –LAGHIVER donnet les décalages respectifs de l’heure
locale à l’heure GMT.
-an:2007 -ete:"25/03/2007 01:00" -hiver:"28/10/2007 01:00"
/* '2008
30 mars (à 2 heures du matin il sera 3 heures)
26 octobre (à 3 heures du matin il sera 2 heures)
*/
-an:2008 -ete:"30/03/2008 01:00" -hiver:"26/10/2008 01:00"
-lagete:+2
-laghiver:+1
116
15 :Fichiers gps hérité &
condensé :
Le programme Entgps peut à la demande créer un fichier compatible
Avec celui d’origine de l’utilitaire Royaltek.
Nous utiliserons un format ‘condensé’
ATTENTION : dans la distribution AIX 3, le choix des variables et
échelle est FIGE. Paramétrè plus tard.
Consignes générales :
Tous les ajouts à la forme originelle commencent par ‘X-‘
Description du format condensé :
La liste des variables retenues et leur précision est définie
par les lignes ‘X-MULT’ . La valeur à droite de ‘*’ donne la
précision du nombre conservé, ‘0’ pour ignoré.
X-MULT
X-MULT
X-MULT
X-MULT
X-MULT
X-MULT
X-MULT
X-MULT
X-MULT
X-MULT
X-MULT
!*1
Record:*0
Event Type:*1
Latitude:*10000
Longitude:*10000
Altitude:*0
PDOP:*0
HDOP:*0
Satellite No:*1
Speed(KMs/hr):*1
Direction:*0
le premier point de chaque heure est enregisté dans la forme
héritée des utilitaires RoyalTek ET par une ligne # qui
reprend date et heure :
#2007011618
Record: 1
Event Type: 1
Year: 2007
Month: 1
Day: 16
Hour: 18
Minute: 31
Second: 6.825666
Latitude: 48.805493
-
117
Longitude: 2.343356
Altitude: 0.000000
PDOP: 25.232477
HDOP: 15.383747
Satellite No: 3
Speed(KMs/hr): 0.000000
Direction: 0.000000
=====================
(une alternative serait de la donner par ne ligne ! mais à
précision étendue, donc avec des décimales éventuellement)
-
Pour les autres points , chaque valeur est multipliée par le
facteur d’échelle, le programme calcule la différence avec
la valeur précédente, et enregistre seulement cette
différence.
!+1867+1+488055+23434+3+
!+10++-1+3+
!+10+++1+3+
!+10+-5+12+7+14
!+10+-7-5+7+24
!+1867+1+488055+23434+3+
!+10++-1+3+
!+10+++1+3+
!+10+-5+12+7+14
!+10+-7-5+7+24
description de la forme originelle :
Record: 1
Event Type: 1
Year: 2007
Month: 1
Day: 16
Hour: 18
Minute: 31
Second: 6.825666
118
Latitude: 48.805493
Longitude: 2.343356
Altitude: 0.000000
PDOP: 25.232477
HDOP: 15.383747
Satellite No: 3
Direction: 0.000000
=====================
Record: 2
Event Type: 1
Year: 2007
Month: 1
Day: 16
Hour: 18
Minute: 31
Second: 16.825060
Latitude: 48.805484
Longitude: 2.343210
Altitude: 0.000000
PDOP: 25.255293
HDOP: 15.421957
Satellite No: 3
Direction: 0.000000
=====================
Record: 3
Event Type: 1
Year: 2007
Month: 1
Day: 16
Hour: 18
Minute: 31
Second: 26.824453
Latitude: 48.805496
Longitude: 2.343268
Altitude: 0.000000
PDOP: 25.278221
HDOP: 15.460097
Satellite No: 3
Direction: 0.000000
=====================
119
120
16 : FICHIER NMEA
Description du fichier nmea
Selon : http://aprs.gids.nl/nmea/
$GPGGA
Global Positioning System Fix Data
Name
Sentence Identifier
Time
Latitude
Longitude
Fix Quality:
- 0 = Invalid
- 1 = GPS fix
- 2 = DGPS fix
Number of Satellites
Horizontal Dilution of Precision
(HDOP)
Altitude
Height of geoid above WGS84
ellipsoid
Time since last DGPS update
DGPS reference station id
Example Data
Description
$GPGGA
Global Positioning System Fix Data
170834
17:08:34 Z
4124.8963, N 41d 24.8963' N or 41d 24' 54" N
08151.6838, W 81d 51.6838' W or 81d 51' 41" W
Checksum
*75
1
Data is from a GPS fix
05
5 Satellites are in view
1.5
Relative accuracy of horizontal position
280.2, M
280.2 meters above mean sea level
-34.0, M
-34.0 meters
blank
blank
No last update
No station id
Used by program to check for transmission
errors
Courtesy of Brian McClure, N8PQI.
Global Positioning System Fix Data. Time, position and fix related data for a GPS receiver.
eg2. $--GGA,hhmmss.ss,llll.ll,a,yyyyy.yy,a,x,xx,x.x,x.x,M,x.x,M,x.x,xxxx
hhmmss.ss = UTC of position
llll.ll = latitude of position
a = N or S
yyyyy.yy = Longitude of position
a = E or W
x = GPS Quality indicator (0=no fix, 1=GPS fix, 2=Dif. GPS fix)
xx = number of satellites in use
x.x = horizontal dilution of precision
x.x = Antenna altitude above mean-sea-level
121
M = units of antenna altitude, meters
x.x = Geoidal separation
M = units of geoidal separation, meters
x.x = Age of Differential GPS data (seconds)
xxxx = Differential reference station ID
eg3.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
$GPGGA,hhmmss.ss,llll.ll,a,yyyyy.yy,a,x,xx,x.x,x.x,M,x.x,M,x.x,xxxx*hh
= UTC of Position
= Latitude
= N or S
= Longitude
= E or W
= GPS quality indicator (0=invalid; 1=GPS fix; 2=Diff. GPS fix)
= Number of satellites in use [not those in view]
= Horizontal dilution of position
= Antenna altitude above/below mean sea level (geoid)
= Meters (Antenna height unit)
= Geoidal separation (Diff. between WGS-84 earth ellipsoid and
mean sea level. -=geoid is below WGS-84 ellipsoid)
= Meters (Units of geoidal separation)
= Age in seconds since last update from diff. reference station
= Diff. reference station ID#
= Checksum
$GPRMC
Recommended minimum specific GPS/Transit data
eg1. $GPRMC,081836,A,3751.65,S,14507.36,E,000.0,360.0,130998,011.3,E*62
eg2. $GPRMC,225446,A,4916.45,N,12311.12,W,000.5,054.7,191194,020.3,E*68
225446
A
4916.45,N
12311.12,W
000.5
054.7
191194
020.3,E
*68
Time of fix 22:54:46 UTC
Navigation receiver warning A = OK, V = warning
Latitude 49 deg. 16.45 min North
Longitude 123 deg. 11.12 min West
Speed over ground, Knots
Course Made Good, True
Date of fix 19 November 1994
Magnetic variation 20.3 deg East
mandatory checksum
eg3. $GPRMC,220516,A,5133.82,N,00042.24,W,173.8,231.8,130694,004.2,W*70
1
2
3
4
5
6
7
8
9
10 11 12
1
2
3
4
5
6
7
8
9
220516
A
5133.82
N
00042.24
W
173.8
231.8
130694
Time Stamp
validity - A-ok, V-invalid
current Latitude
North/South
current Longitude
East/West
Speed in knots
True course
Date Stamp
122
10
11
12
eg4.
1
2
3
4
5
6
7
8
9
10
11
12
004.2
W
*70
Variation
East/West
checksum
$GPRMC,hhmmss.ss,A,llll.ll,a,yyyyy.yy,a,x.x,x.x,ddmmyy,x.x,a*hh
= UTC of position fix
= Data status (V=navigation receiver warning)
= Latitude of fix
= N or S
= Longitude of fix
= E or W
= Speed over ground in knots
= Track made good in degrees True
= UT date
= Magnetic variation degrees (Easterly var. subtracts from true course)
= E or W
= Checksum
File example
$GPGGA,064513.841,4849.1560,N,00228.0522,E,1,03,32.7,0.0,M,,M,,*71
$GPRMC,064513.841,A,4849.1560,N,00228.0522,E,0.000000,0.000000,230406,,*06
$GPGLL,4849.1560,N,00228.0522,E,064513.841,A*32
$GPVTG,0.000000,T,,M,0.000000,N,0.000000,K*50
$GPGSA,A,3,,,,,,,,,,,,,38.5,32.9,,*36
$GPGGA,064518.841,4849.1716,N,00228.0925,E,1,03,32.9,0.0,M,,M,,*7C
$GPRMC,064518.841,A,4849.1716,N,00228.0925,E,0.000000,0.000000,230406,,*05
$GPGLL,4849.1716,N,00228.0925,E,064518.841,A*31
123
17 : Que dire à propos du GPS
Consignes importantes :
(à reprendre sur le bordereau d’accompagnement)
-
-
-
recharger l’appareil tous les soirs à l’aide de l’adaptateur
fourni.
Pour les GPS BLEUS (RBT 3000) modifiés (voir annexe ? ?)
utiliser le cordon Alim durant les transferts.
ne pas laisser l’appareil en fonctionnement dans une voiture
en stationnement (risque de vol et de saturation de la
mémoire).
Ne pas le laisser non plus en fonctionnement dans un lieu
ouvert (terrasse) ou proche d’une fenêtre (saturation de la
mémoire)
si inquiétude de l’enquêteur le rassurer sur la valeur de
l’appareil (100 euro) et les risques en cas de perte/vol.
En cas d’utilisation en voiture, il n’est pas souhaitable
que les voyant soient visibles du conducteur ni qu’il
surveille aucunement le GPS.
Autres remarques :
(si repris sur le bordereeau, en caractères de taille illisible)
-
-
-
-
cet appareil se contente d’enregistrer les emplacements où
vous vous trouvez.
Il ne communique aucun renseignement durant l’enquête (ne
permet pas de touver où vous êtes)
Les données sont utilisées seulement lors du retour de
l’enquêteur pour le second entretien. En cas de nécessité,
vous pourrez demander à ce que les traces ne soient pas
exploitées.
L’appareil n’a aucun cadran permettant de savoir où l’on
est, il est donc différents de Gps de loisir.
L’appareil ne contient pas de service de ‘guidage’, il est
donc différent d’un modèle utilisé comme navigateur dans une
automobile.
Le RBT 3000 ou 1100 est robuste, mais pas spécialement
étanches, il doit normalement être utilisé dans une poche,
un sac ou une voiture.
En cas de besoin momentanné de confidentialité,
l’utilisateur peut glisser le commutateur sur la position
124
-
-
-
-
-
‘O’ : la diode verte s’éteint.
L’appareil se recharge à l’aide du cordon fourni sur le
secteur le 220 volts (éventuellement 12 volts d’allume
cigare).
L’autonomie électrique de l’appareil est d’une dizaine
d’heures pour le RTB3000, 16 heures pour le RBT1100, nous
vous invitons à l’éteindre si possible, par exemple pendant
votre journée de bureau.
Certains RBT 3000 sont équipés d’un dispositif d’économie
d’énergie qui les mettent en sommeil en cas d’immobilité
(plus de 10 minutes) ou de mouvement de très longue durée
(plus de 2 heures)
L’appareil n’est pas particulièrement rayonnant, mais il ne
dispose pas de permission particulière, la réglementation
vous oblige à l’éteindre lors d’un trajet aérien.
L’appareil est capable de mémoriser environ 28000 points, il
est réglé pour enregistrer un point toutes les 10 secondes,
il conserera donc plus de 40 heures de relevé.
Consignes en cas de perte ou de vol.
Il est important de le consigner, notamment pour protéger
l’enquêteur.
Si fait partie d’un vol plus important (le véhicule, ou au
domicile), il est envisageable qu’il soit déclaré dans le cadre
d’une asurance multirisque.
Il me semble lourd de charger l’enquêté ou l’enquêteur de
déclarer le vol/perte du gps isolé.
Je propose qu’on ne fasse rien d’autre qu’un comptabilité (et des
PV de perte pour notre inventaire).
125
X :Bordereau de préparation d’un
pack GPS.
merci à philippe de le/les coller ici
126
X : Bordereau d’accompagnement
images d’accompagnement
.
127
ANNEXE ? ? : GPS Royaltek RBT 3000
ATTENTION les programmes ROYALTEK pour RBT1100 et 3000 diffèrent
Modification des RBT 3000 pour économiser l’accumulateur.
Attention sur modèles modifiés, le GPS peut être en mode
économie,
Dans ce cas il ne réagit plus aux commandes. Il revient en mode
normal après 10 minutes d’immobilité.
Utilisation du GPS
bouton marche/arrêt
- Sur I (vers l’arrière) mise en service : la diode verte
- Sur O (vers l’avant) Arret (diode verte éteinte)
si la diode verte ne s’allume pas : vraisemblement accumulateur
vide
Connecteurs (charge et antenne)
Se trouve sur le coté droit, sous un protecteur souple
- arrière : connecteur doré : antenne, non utilisé
- avant : connecteur d’alim, ne brancher que les alimentations
fournies.
Diode d’état
Diode jaune (gauche) :charge batterie.
- éteinte : normal, charge terminée
- allumée : charge en cours
- Allumée/clignotante : niveau bas
Diode Verte :
- Eteinte : GPS hors fonction
- Allumé fixe : Gps en fonction, pas de localisation possible
(réception satellite insuffisante)
- Clignotante : localisation en fonction
Diode Bleue : Bluetooth
Eteinte : pas de connexion
Allumée : connexion an cours
Clignotante : échange de données en cours
128
En plaçant l’interrupteur sur O, vous avez la certitude qu’aucune
localisation ne sera enregistrée.
Autres ressources :
Le mode d’emploi d’origine se trouve dans le fichier :
(ce fichier peut être accessible par le menu d’aide)
Ces programmes ne sont pas installés d’office sur les protables
enquêteurs.
Si installé, ils se trouvent dans le groupe ‘Royaltek’ sous
groupe : ‘BlueGps’
un programme ‘BlueGps demo’ permet d’obtenir une visualtitaion
vivante du Gps, ce programme n’est pas installé automatiquement
dans la configuration enqueteur de l’Ent 2007
un programme ‘BlueGps Management’ peut être utilisé pour
configurer le GPS ou le décharger indépendemment de EntGps.
129
Annexe ? ? ? : GPS Royaltek RBT
1100
ATTENTION les programmes ROYALTEK pour RBT1100 et 3000 diffèrent
Utilisation du GPS
bouton marche/arrêt
glisser l’interrupteur situé sur le coté droit
- vers I (l’avant) pour mise en service (allume lampe verte)
- vesr O (l’arrière) pour arret (diodes verte éteinte)
si la diode verte ne s’allume pas : vraisemblement accumulateur
vide
Connecteurs (charge et antenne)
Se trouve sur le coté droit, sous un protecteur souple
- arrière : connecteur doré : antenne, non utilisé
- avant : connecteur d’alim, ne brancher que les alimentations
fournies.
Diode d’état
Diode jaune (gauche) :charge batterie.
- éteinte : normal, charge terminée
- allumée : charge en cours
- Allumée/clignotante : niveau bas
Diode Verte :
- Eteinte : GPS hors fonction
- Allumé fixe : Gps en fonction, pas de localisation possible
(réception satellite insuffisante)
- Clignotante : localisation en fonction
Diode Bleue : Bluetooth
Eteinte : pas de connexion
Allumée : connexion an cours
Clignotante : échange de données en cours
En plaçant l’interrupteur sur O, vous avez la certitude qu’aucune
localisation ne sera enregistrée.
130
Autres ressources :
Le mode d’emploi d’origine se trouve dans le fichier :
(ce fichier peut être accessible par le menu d’aide)
Ces programmes ne sont pas installés d’office sur les protables
enquêteurs.
Si installé, ils se trouvent dans le groupe ‘Royaltek’ sous
groupe : ‘Bt Gps Logger’
un programme ‘Roayltek Gps demo’ permet d’obtenir une
visualtitaion vivante du Gps, ce programme n’est pas installé
automatiquement dans la configuration enqueteur de l’Ent 2007
un programme ‘RoyalTek BT Gps logger’ peut être utilisé pour
configurer le GPS ou le décharger indépendemment de EntGps.
131
Annexe ? ? ? : Génération de kml/
kmz pour google earth
Le fichier kml (compressé en kmz) est limpide.
<?xml version="1.0" encoding="UTF-8"?>
<kml xmlns="http://earth.google.com/kml/2.0">
<Placemark>
<name>LD</name>
<LookAt>
<longitude>2.332768372147967</longitude>
<latitude>48.76875194748903</latitude>
<range>48.03451036264927</range>
<tilt>8.057496632619785</tilt>
<heading>37.16273459329081</heading>
</LookAt>
<styleUrl>root://styleMaps#default
+nicon=0x307+hicon=0x317</styleUrl>
<Point>
<coordinates>2.332699884908962,48.76884309146892,0</coordina
tes>
</Point>
</Placemark>
</kml>
par le menu carto, générer le kml, le fichier se rapportant au
point où est curseur est généré comme .kmz.
il est directemnt utilisable
par le menu carto, voir en google Earth, le point sous
le curseur sera visualisé.
132
Annexe ? ? ? : INCIDENTS
En cas de disparition du B près de la pendule
(les informations ci-dessous sont pour dépannage seulement, dans
la pratique, il convient de redémarrer l’ordinateur)
1)
2)
3)
4)
vérifier si la clé Usb (Belkin) est bien insérée
la retirer la remettre
vérifier si la diode bleue est allumée (fixe)
lancer la panneau de réglages depuis une fenêtre de
commande par la ligne : start btclp.cpl
5) vérifier l’onglet ‘matériel’,
si l’adaptateur est présent, on voit :
Par contre, si il est Hors service (absent, en panne etc…)
133
Il est aussi possible d’utiliser le programme usbview.exe
(fourni par Micro$oft, dans le package DDK : Driver
development toolkit)
Usbview peut être obtenu depuis le site.
Actuellement n’est plus facilement disponible sur le site
officiel, il peut se télécharger depuis de nombreux sites.
Il est disponible sur le CDRom de distribution dans le dossier
Xxxxx\usbtools\usbview
134
Chez Micro$oft, il a été remplacé par xxxx que vous trouverez
à l’url :
http://www.microsoft.com/whdc/device/stream/vidcap/UVCview.mspx
outre le look est amélioré, les résultats sont beaucoup plus complets.
Il est disponible sur le CDRom de distribution dans le dossier
xxxx\usbtools\usbview
135
Une boite de dialogue est ouverte
136
Si un dialogue modal de VB est ouverte, certains autres
programmes peuvent être bloqués .
137
Incident si port com pas connecté :
1) le B est blanc et pas vert
2) après attente on a :
138
X : Installation des logiciels,
des fichiers et du BlueTooth
(200701 sans utiliser le package
Aix 3)
Consignes préalables .
Les logiciels peuvent être distribués sur divers supports (cdrom, carte
mémoire, téléchargement Internet). La suite de cette notice est rédigée en en
ciblant les portables des enquêteurs Insee et l’utilisation d’une carte
mémoire SdCard. Nous supposerons que le lecteur associé a reçu le lettre:
‘E:’.
Lors de l’installation, vous devrez utiliser la lettre correspondant à votre
matériel.
Comment trouver la lettre désignant l’unité source d’installation ?
Si vous n’avez pas d’accès direct au ‘poste de travail’ de Windows, vous
pouvez procéder selon la méthode suivante :
-
Ouvrir une fenêtre de commande
(Bouton ‘démarrer’ puis ‘Invite de commande’)
frapper la ligne suivante terminée par la frappe de la touche <enter>
START
E:
L’explorateur de fichiers s’ouvre sur le contenu de l’unité E:,
Vérifier la présence des dossiers nommés ‘inrets’ et ‘acopiersurledisquedur’.
Si ce n’est pas le cas, fermez la fenêtre et explorez les lettres suivantes.
Voir la topographie de l’installation en annexe ????.
139
Bordereau rapport d’installation
Cette page liste pas à pas les étapes de l’installation,
configuration et test des GPS pour l’ENT 2007-2008. Les
informations sont données dans les chapitres suivants.
(à photocopier et remplir pour chaque machine)
prise en main :
DR ou localisation :
Date de l’installation :
Opérateur de l’installation :
Modèle : Toshiba Tecra
Numéro de série / inventaire :
Nom de la session Enquêteur :
Nom de la session Administrateur à utiliser :
Système : Windows 2000
Périphériques :
CD/DVD présent :
Lecteur SdCard :
Vérifier le bon verrouillage de la SdCard dans le
logement :
Présence antérieure du Bluetooth.
Bluetooth Belkin :
Autre constructeur :
Adaptateur intégré :
Phase I (en Admin) : Installation
Vérifier si Installation précédente
Si oui, désinstaller Inrets-ent xxxxxx (par
ajout/suppression de Programme du Panneau de
Configuration)
Lancement de InstallsurD.bat
Installation de EntGPS :
Installation de Anatraces :
Copie des fichiers :
140
Installation du logiciel Belkin :
Essai des logiciels :
Start entgps
Start anatraces
Phase II (en Admin) Configuration du BlueTooth
Détection de l’adaptateur (premier port USB)
Configuration par Assistant
Configuration avancée
Détection sur l’autre port USB
Phase III (en session enquêteur) Configuration du
BlueTooth
Insertion dans le premier port
Configuration par l’assistant
Configuration avancée
Ouverture du port série
Numéro de COM attribué :
Insertion dans le second port USB :
Essai des logiciels :
Start entgps (et quitter) :
Start anatraces (panneau de refus) :
Couplage du GPS
Essai de la communication avec le GPS
(peut utiliser un Gps vide)
Activer le port de communication.
Vérifier port Com attribué
Si port comm <> 5 lancer ENtGps et le changer
(ne pas faire exec)
Relancer EntGps pour vérifier qu’il a été mémorisé
[peut aussi se modifier dans le fichier
141
‘\inrets\data\entgps.ini’
Lancer EntGps normalement,
Donner une FA (fiche adresse) vraiment impossible, comme
‘testfinal’ et dérouler le processus complet
142
X : Installation de menugps
143
X : Installation du programme du
moniteur & déchargement: ENTGPS
(NON UTILISE POUR AIX 3)
Faire un renvoi vers annexe désinstallation à rédiger
Cette étape demande à avoir les droits d’administrateur
sur le PC et à connaître le mot de passe car le
processus demandera de redémarrer Windows.
Ce chapitre décrit le processus d’installation du programme ‘EntGps’. Cette
étape sera ensuite répétée pour le programme : ‘Anatraces’.
Pour les détails sur Installshield, voir Annexe I.
Le lancement de l’installation peut se faire de diverses manières, usuellement
elle sera incluse dans un fichier de commande (InstallsurD.bat), mais elle
peut si besoin se faire manuellement en exécutant le programme ‘setup.exe’
contenu dans le répertoire ‘programme_package
Normalement l’installation ne demande aucune décision, simplement
l’acceptation des quatre étapes successives.
L’installation commence par la copie de fichiers indispensables, puis présente
un écran d’accueil semblable au suivant.
Vérifiez que vous n’avez aucune tâche ouverte sur le micro ;
Un click sur OK, amène :
Le chemin ne nécessite pas de retouche.
L’installation démarre par un click sur l’icône montrant une boite
devant l’ordinateur.
144
Le panneau suivant annonce la création d’une entrée dans le menu
démarrer de Windows, click sur ‘continuer’.
Selon vos niveaux de mise à jour, Un message de ‘conflit’ peut
apparaître, par exemple :
(REFAIRE IMAGE AVEC UN FICHIER SYTEME et un chemin plausible)
145
Comme proposé, il faut répondre OUI, de manière à conserver la version
la plus récente qui est déjà installée sur l’ordinateur.
La bonne fin est indiquée par le panneau :
En règle générale, l’installation d’un programme de ce type ne
nécessite pas le redémarrage de l’ordinateur.
146
X : Installation du programme
d’analyse des traces : Anatraces
Cette étape demande à avoir les droits d’administrateur
sur le PC. Cette étape peut demander à redémarrer
Windows. (il faut donc connaître le mot de passe de la
session Admin.)
On pourrait dupliquer les images de entgps
147
X : Création du Dossier Inrets
sur le disque Dur
Le script d’installation (‘installsurd.bat’) crée un dossier sur un disque dur
‘D:’ et y copie un certain nombre de fichiers de données nécessaires à
l’exploitation ; Les noms de fichiers défilent rapidement dans la fenêtre de
commande.
148
X : Installation de l’adaptateur
Bluetooth Belkin.
Cette étape demande à avoir les droits d’administrateur sur le PC. Cette étape demandera
systématiquement le redémarrage de Windows (il faut donc connaître le mot de passe de la
session Admin.)
Ce chapitre est rédigé en ciblant les portables de enquêteurs Insee dans un
cas où le BlueTooth sera utilisé UNIQUEMENT pour communiquer avec le GPS
(aucun autre service BlueTooth n’est installé).
Les échanges avec le GPS se font selon un protocole sans fil : BlueTooth. Il
n’est pas intégré dans les portables utilisés par les enquêteurs ni dans
Windows 2000), il faut donc commencer par ajouter à l’ordinateur un adaptateur
(émetteur/récepteur) et le logiciel de support.
Le modèle choisi est de marque Belkin. Il se présente sous la forme d’une
petite clé USB. Son fonctionnement nécessite l’ajout de ‘pilotes’ repris du
CDRom d’origine.
Manuel de référence de l’adaptateur Bluetooth
Il se trouve sous forme .PDF sur le support de distribution dans le
document : \Install_2006xxxx\BelkinBlueTooth\P74964ei_F8T01Xman_Lim.pdf
(VERIFIER LE CHEMIN )
Création d’un point de restauration.
Tant que nous n’avons pas une parfaite confiance dans le processus
d’installation, par mesure de précaution, il est souhaitable de créer un point
de restauration système AVANT de procéder à l’installation (voir Annexe XXX à
rédiger).
Vérifier qu’il n’y a pas de BlueTooth installé.
La présence du Bluetooth est signalée par un ‘B’ près de la pendule
Si le B est présent avant votre intervention, c’est qu’un logiciel BlueTooth
est déjà installé. Il importe de prendre des mesures particulières.
La couleur de la lettre indique l’état :
- rouge : le logiciel est installé mais le matériel n’est pas branché
- blanc : le logiciel est installé ET le matériel est présent (il peut
être intégré à l’ordinateur) mais il n’est pas actuellement utilisé.
149
-
vert : le matériel est actuellement utilisé par une communication.
Si le ‘B’ est rouge, il serait souhaitable de vérifier pour quel matériel il y
a un logiciel d’installé (ce peut-être un portable qui a déjà été configuré
pour l’opération GPS, ou un autre matériel). Pour vérifier, faire un click
DROIT sur le ‘B’ et puis un click gauche sur l’item ‘configuration avancée’.
Normalement le Panneau qui s’ouvre vous indique le fabricant,
Pour l’adaptateur prévu : ‘Belkin Bluetooth Software 4.0.1.2401’ ou similaire.
De manière à avoir une installation uniforme, le mieux est de désinstaller le
logiciel BlueTooth antérieur.
Si le ‘B’ est Blanc, c’est signe que le portable contient déjà un adatateur
intégré, il conviendra de VERIFIER sa compatibilité avec l’application GPS.
Première étape : installation du logiciel Belkin
pour Bluetooth.
Avant de commencer, arrêtez tout travail en cours sur l’ordinateur, le
processus se terminera par un arrêt/redémarrage de Windows.
Placez le ‘support de distribution’ dans le lecteur, si une fenêtre surgit
vous proposant de choisir un logiciel pour le lire, refusez par un click sur
‘annuler’.
Dans la suite de ce document, nous supposons que ce lecteur a reçu la lettre
‘E:’.
Si le programme n’a pas été lancé depuis un fichier de commandes,
Lancer le programme d’installation du pilote pour la clé Usb Bluetooth de
Belkin.
Au choix par :
- ouvrez une fenêtre de commande
- frappez la ligne suivante terminée par la touche <enter>
E:\BelkinBlueTooth\setup.exe
(Si vous avez accès à l’explorateur de fichier, il est également bien sûr
possible de naviguer jusqu’à ce fichier à la souris)
Tout d’abord vérifiez que vous disposez de l’adaptateur et qu’IL NEST PAS
BRANCHE.
L’écran d’accueil apparaît:
150
(voir la langue de cet écran d’accueil, de quoi dépend-elle ?)
Un click sur le premier item : ‘Install BlueTooth Software’ démarre
l’installation.
Vous aurez à accepter la licence et confirmer que vous n’avez pas de matériel
BlueTooth actuellement connecté.
L’installation se termine par :
151
Et finalement, une invitation à redémarrer l’ordinateur :
Après redémarrage de Windows, vous DEVEZ trouver l’icône ‘B’ de BlueTooth près
de la pendule.
Il faut maintenant faire ‘reconnaître’ la clé Usb dans TOUS les ports Usb de
l’ordinateur et créer le port série virtuel qui sera utilisé pour les
152
échanges.
(ATTENTION : si une prise USB est oublié ici, elle ne sera pas utilisable
ultérieurement sans les droits d’administration)
Insérer l’adaptateur BlueTooth dans l’une des prises USB de l’ordinateur
(deux prises sur le flan droit des Toshiba Tecra).
L’insertion déclenchera l’assistant de configuration décrit ci-après.
Il est aussi possible d’utiliser directement la configuration avancée décrite
plus loin.
ATTENTION A LA LANGUE UTILISEE, IL A SEMBLE QUE LES PORTABLES INSEE (LORS DU
TEST IDF DE JUIN 2006) OFFRAIENT DES DIALOGUES et MENUS EN ANGLAIS
Pas d’explication pour l’instant, sans doute une particularité des réglages
des paramètres régionnaux.
153
Configuration du Bluetooth à l’aide de
l’assistant
A photogphier et rédiger
154
Configuration avancée du BlueTooth :
Cette méthode donne un contrôle plus clair de la configuration construite.
(il est possible d’y revenir à tout moment pour modifier ou vérifier un
réglage.)
Les réglages ci-dessous réduisent au minimum les usages du Bluetooth.
Les images ci-dessous proviennent d’un XP2 francophone.
La configuration du BlueTooth de l’ordinateur nécessite l’adaptateur,
Elle peut se faire sans disposer d’un GPS).
Il est nécessaire de fixer les paramètres de la communication bluetooth (au
moins à la première installation).
L’accès à la configuration avancée est possible par différents moyens :
- un click droit sur l’icône ‘B’ près de la pendule et sélectionner l’item
‘configuration avancée’
(possible même si l’adaptateur n’est pas présent)
-
ouvrir le panneau du ‘voisinage Bluetooth’ sur le B près de la pendule.
par la ligne de commande :
Start btcpl.cpl
-
par un double click sur le B de bluetooth à côté de la pendule (si
l’adaptateur est présent)
On arrive sur la fenêtre ‘favoris Bluetooth’
Et dans la colonne de gauche, click sur ‘afficher ou modifier la conf.’
Quel que soit le mode d’accès, vous arrivez sur le panneau de configuration du
155
BlueTooth. Il comporte plusieurs onglets. Nous allons les examner
successivement.
Onglet Général.
Ce premier onglet ne doit pas être modifié, il reprend le nom de l’ordinateur,
il n’y a pas à le changer (en cas de conflit entre deux matériels de même nom,
pas de solution prévue ; c’est peu probable, mais possible).
156
L’onglet accessibilité
Il n’y a pas lieu de laisser un autre appareil accéder au portable Insee, donc
décocher la case.
157
Onglet détection :
Désactiver tout, le programme ne cherchera pas d’autres périphériques.
158
Onglet ‘services locaux’
Nous n’utiliserons aucun service ; attention le port série qui apparaît ici ne
concerne pas la communication avec le GPS, par contre il est souhaitable qu’il
existe et prenne le port ‘COM4’ pour la suite des affectations.
- si apparaît COM5 comme ci-dessus, essayer de le changer par le bouton
‘propriétés’.
- Si pas de port série montré, essayez d’en ajouter un de le l’affecter à
COM4.
159
Onglet ‘applications client’
C’est notre but, on doit y trouver le port de communication. Si ce n’est pas
le cas utiliser le bouton ‘ajouter port COM’ pour le créer.
Pour l’homogénéité du parc, il est souhaitable que ce port ait le numéro 5. Si
ce n’est pas le cas, essayez de le changer par le bouton ‘propriétés’.
(SI IL N’EST PAS POSSIBLE D’UTILISER COM5, L’ENQUETEUR DEVRA EN ETRE INFORME
POUR S’ADAPTER LORS DE LA RELEVE DES GPS.)
Après avoir sélectionné le port série (par un simple click gauche), son nom
apparaît sur fond bleu,
160
par un click sur le bouton ‘propriétés’ on accède au paramétrage de ce port.
161
Le port COM indiqué sera utilisé par la suite pour appeler le GPS depuis
l’ordinateur. Si possible, choisissez le port 5 pour travailler dans les mêmes
conditions que cette notice.
La case ‘connexion sécurisée’ DOIT ETRE COCHEE.
METTRE A JOUR L’IMAGE CI DESSUS
162
Le dernier onglet ‘matériel’
Il rapporte simplement le matériel installé sur l’ordinateur
Installation sur tous les ports USB de la machine.
L’adaptateur Belkin doit être inséré successivement dans TOUTES les prises USB
de l’ordinateur (sinon la procédure d’installation se déroulera plus tard
automatiquement lors du changement de port et l’enquêteur, sans droits
d’administrateur ne pourra la mener à bien).
Windows attribuant les réglages de BlueTooth du Bluetooth à l’utilisateur, la
dernière phase doit se faire après avoir redémarré l’ordinateur avec une
session ENQUETEUR.
163
Configuration du BlueTooth pour la session
Enquêteur.
Après l’ouverture d’une session enquêteur, insérez la clé Bluetooth.
Si l’assistant de configuration ne démarre pas spontanément, faire un double
click sur le ‘B’ près de la pendule pour l’ouvrir.
Ecran accueil
Ecran des services (tout désactiver sauf port série virtuel)
A COMPLETER AVEC DES IMAGES
164
UTILISATION PROTOCOLE INSEE
(sans utilisation de menugps)
Couplage du GPS et ouverture du port Série.
- lancer le voisinage Bluetooth par un double-click
que le ‘B’ près de la pendule.
- Allumer le GPS et le poser près de l’ordinateur
(ne pas le tenir à la main)
- utiliser le menu ‘rechercher les périphériques’
- vérifier que le GPS à relever est bien découvert
(fréquemment, d’autres appareils dont les
téléphones portables s’afficheront.)
- faire un click droit sur l’icône du GPS et choisir
l’item ‘coupler le périphérique’
- donner le code secret : ‘0000’ (quatre zeros)
- faire un double click qui découvre le service ‘port
série virtuel’
- faire un double click sur le port série qui établit
la communication.
- L’icône du port série s’active (tube ou flèches
verts)
- NOTER LE PORT DE COMMUNICATION ATTRIBUE,
NORMALEMENT C’est le PORT 5. SINON il faudra le
reporter dans l’étape de déchargement.
Notez que ce couplage est mémorisé par Windows, il est
possible de ne pas refaire ces étapes tant que les
conditions ne changent pas (un seul GPS, même port USB,
etc…) Au cas ou le couplage se fermerait, il faut
165
refaire les étapes ci-dessus.
166
Connexion d’un Gps Royaltek.
1) vérifiez que vous avez près de l’horloge l’icône du BlueTooth, en
général, un ‘B’ rouge sur fond bleu.
0) Insèrer la clé USB-Bluetooth dans une prise USB.
1) Le ‘B’ de l’icône BlueTooth passe au blanc
2) Click sur l'icône BlueTooth , près de la pendule
va ouvrir le panneau
anglais.
‘Favoris Bluetooth’ ou ‘Bluetooth Neigbourgh’ en
3) Il faut maintenant établir la connexion. Cela commence par la
‘découverte’ des périphériques BlueTooth à portée.
167
Il faut maintenant rechercher les périphériques BlueTooth
La recherche peut être lancée par le menu : Bluetooth puis ‘rechercher les
périphériques’ ou bien dans le cadre "tâches BlueTooth" de la fenêtre de
gauche (si présent) : click sur ’Afficher les périphériques accessibles’
fait apparaître les matériels voisins. Il est tout à fait possible de trouver
des matériels divers (téléphones, imprimantes, et d’autres GPS). Normalement
vous devez trouver votre BlueGps (comparez les 6 caractères à l’étiquette
collée sous l’appareil)
Il est aussi possible qu’apparaissent d’autres GPS mémorisés par Windows, bien
que pas physiquement présents à cet instant.
En cas de doute, il faut comparer les 6 caractères du nom du périphérique à
l’étiquette collée au dos du GPS.
Mettre photo de RBT3000 et 1100 sur le dos !.
Eventuellement la présentation de la fenêtre peut-être différente, l’image
montre l’affichage par icône, elle peut se modifier par le menu ‘affichage’ ou
par l’icône affichage.
168
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Décrire l’icône couplée et l’icône non couplée
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
click droit sur le gps et 'connecter serial port'
Après un message fugitif :
Le compte-rendu de la connexion apparaît, il
donne un numéro de port (COM4 ou COM5, ou autre) qui devra être utilisé pour
décharger les données.
La configuration décrite en début de ce doc, doit résulter en l’affectation à
COM5
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! A VERIFIER
169
Si non mémorisé, le système demande un code PIN, comme indiqué sur l’image cidessous
Faire un click au centre de la fenêtre pop-up (pas sur le X !)
Et donnez le code pin ‘0000’ (quatre zéros)
Image demande code pin par windows
Noter que c’est au niveau du port série que l’on a une case à cocher
« utiliser connexion sécurisée ».
L’enquêteur devra indiquer le code : 0000.
En cas d’erreur on aura :
170
Dans ce cas, éteindre le GPS, le rallumer et recommencer la procédure .
Normalement l’établissement de la communication est signalé par le
Dialogue :
! ! ! ! REFAIRE IMAGE COM5 ! ! ! ! ! ! !
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Si ce dialogue n’apparaît pas, ce peut être parce que la case ‘ne plus
afficher’ a été cochée lors d’une connexion antérieure.
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Pour rétablir le fonctionnement initial :
A faire
171
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
L’icône du GPS est maintenant surchargée par deux flèches vertes opposées,
Signe qu’il est disponible pour communication.
Donner les différents images poss
172
Examen visuel des fichiers
Après déchargement, examinons le résultat
(une partie pourrait être remontée en section II)
Sur la mémoire amovible, on retrouve les données compressées):
Mettre photo à jour
Après décompression on peut examiner ces deux fichiers
Le programme EntGps peut produire un fichier ‘détaillé’,
‘condensé’ ou ‘hybride’ (combinant les deux formats pour test.)
(le programme Anatraces se commute automatiquement à la rencontre
d’une ligne ‘#’)
173
Bordereau préparation GPS
Enquête Nationale Transport 2007-2008
Préparation d’un pack GPS (20070301)
Préparé par _______________________ le ____/____/2007
GPS:
BLEU
(RBT 3000) |
NOIR (RBT 1100)
(Rappel: les Gps bleus peuvent passer en veille, si possible
brancher l’alimentation durant les transferts.)
Numéro: _________ / _______________________
Datalog_enabled |__|
Interval: |___| Egnos |__|
Alimentation:
(noir) 220 volts – câble
(bleu) 220 – 12 volts &
(bleu) 220 – 12 volts &
SdCard: 512:
|__|
&
12 volts – câble
12 volts – Usb & Usb – câble
12 volts – câble
256:
|__|
Clé Bluetooth: Belkin
Sac: |___|
Merci de noter ci-dessous les éventuels incidents:
Date:
Incident:
Contacts:
mailto:[email protected], tél: 0147407128 & 0607599900
mailto:[email protected], tél: 0147407230
174
Installation en mode bavard
(manuelle)
*
reprendre into du mode silencieux
Présenter le dossier contenant les deux .msi et divers fichiers
Lancer AGPxxx.msi
Lancer LBTxxx.msi
Passe par écran d’avertissement
175
Puis demande d’insérer BT
176
Réponse enquêté pour la FA demo.
Note : le questionnaire n’a qu’un jour de mobilité, donc c’est ce jour qui est interrogé.
observations :
1) il y a eu une pause cigarette à la gare du Nord, ell n’apparaît pas
2) le trajet Paris Nancy n’apparait pas
Départ de L’hay les Roses en Bus puis métro, seul.
Travail dans un lieu exceptionnel
Nancy salins
Visite à la famille
Bus de ligne
Salins ? ?,,
Visite à la famille
Piéton
? ? ? demme
loisirs, restaurant
passager VP, accompagné 2 personnes hors ménage
Demme salins
retour domicile occasionnel
2 hors ménage
reste-t-il des trajets non décrits
OUI,
(paris nancy, mais la réponse n’est pas enregistrée)
177
Texte du PPT.
Plan de la formation
- Deux séances: 1h. (théorie)+1h. (pratique)
- Ce document PowerPoint
- Un mode d’emploi et un memento
BUT:
- Présentation du Gps, ses apports à l’enquête
- Manipulations (programmes simultanés)
- Apprentissage du protocole
Formation GPS - ENT 2007-2008, Mars 2007
-
Complément GPS pour
l ’ENTD 2007-2008
Sommaire:
Principes de base du GPS
GPS et enquêtes sur la mobilité des individus
Des apports dans la qualité et la quantité des données...
... mais certaines limites
... et des solutions
Schéma général du volet GPS dans l’ENTD
Les récepteurs GPS utilisés
l ’enregistrement des traces
Le ‘pack GPS’ remis aux enquêtés
Consignes & conseils à donner aux enquêtés
Matériel et documents additionnels fournis aux enquêteurs
Travaux pratiques: demo, connexion, déchargement, questionnaire complémentaire
GPS.
178
Pause
Schéma général du volet GPS
dans l’ENTD (1/2)
Le volet GPS ne concerne bien sûr que des enquêtés volontaires !
Première visite :
Lors du CAPI de la 1ère visite, il est demandé à l’individu désigné* s’il accepte de
participer à l’expérience GPS
* si le kish a plus de 17 ans  kish
sinon un individu majeur du ménage
Si oui : lui fournir la sacoche contenant un GPS, un adaptateur pour le recharger et
une notice d’utilisation
Noter le numéro de GPS sur le dossier ménage.
Donner les consignes d’utilisation du GPS
Schéma général du volet GPS
dans l’ENTD (2/2)
Entre les deux visites :
L’enquêté va se déplacer avec le GPS qui enregistrera les données (l’enquêteur n’a
rien à faire !)
Seconde visite :
Récupérer le matériel et lancer le programme de déchargement des données sur son
poste
Passer ensuite au CAPI de la deuxième visite (comme pour les enquêtés « non-GPS »)
En sortie du CAPI, suivre les instructions à l’écran pour effectuer le bref
questionnaire GPS complémentaire (les traces relevées ont été analysées par programme, et
un mini-questionnaire généré automatiquement est proposé)
Contenu du « pack GPS » remis aux enquêtés
Matériel et documents fournis aux enquêteurs
Conseils à donner aux enquêtés
•
éteindre le GPS entre deux déplacements
Pendant les déplacements, le laisser exposé (sur la planche de bord, dans une poche
de poitrine, un sac)
si on utilise le sac, il faut placer le GPS dans la poche avant (avec fermeture éclair)
•
dans les transports en commun, dans la mesure du possible, se placer à
proximité d’une fenêtre (pour augmenter les chances de réception)
•
si vous oubliez d’allumer le récepteur lors d’un trajet aller, vous pouvez
malgré tout l’allumer pour le retour : l’information recueillie sera exploitée.
Ces consignes figurent dans la Notice d ’utilisation du GPS pour l’enquêté
Travaux pratiques.
.
179
Et maintenant...
Préparer le GPS
- Exécuter la procédure de déchargement (pour remettre à zéro le GPS)
- Possibilité de vous entraîner sur la FA: demo
Ce soir
- ‘promener’ le GPS
Demain: Exercice complet de déchargement en trois phases
- MENUGPS (connexion du GPS)
- ENTGPS (Fiche Adresse et déchargement)
- ANATRACES (questionnaire complémentaire)
FA de démonstration
Pour avoir un aperçu du CAPI-GPS, vous pouvez utiliser le fichier de
démonstration :
Sur l’ordinateur, faire : ‘Démarrer’, puis ‘Invite de commandes’
Dans la fenêtre de commande, frapper la ligne suivante (terminée par la frappe de la touche <enter>) :
START MENUGPS
Puis choisir ‘ Vous entraîner ou relire une FA antérieure ’.
Et choisissez ‘demo’ dans la liste des FA
Préparer le déchargepment
1) Connecter la clé Bluetooth dans un port USB du portable
2) placer la carte mémoire
3) Placer le GPS à proximité de l’ordinateur
4) Allumer le GPS
Pour GPS bleu (ou si voyant orange) : brancher l’alimentation
5) Sur l’ordinateur, faire : ‘Démarrer’, puis ‘Invite de commandes’
6) Dans la fenêtre de commandes, frapper la ligne suivante (terminée par la frappe de la touche
<enter>) :
START MENUGPS
Decouverte du Gps, Couplage, Transfert,
effacement
7) MenuGps assure successivement:
- recherche de GPS
- le couplage du GPS
- connexion au GPS.
- lancement du programme de déchargement (ENTGPS)
180
8) Dans la fenêtre ‘ Moniteur ’ qui apparaît, entrez la FICHE_ADRESSE et click
sur le bouton ‘Exec… ’
Le programme de déchargement est lancé, vous pouvez maintenant passer au CAPI de la deuxième
visite.
...
Des consignes plus détaillées sont fournies dans le mode d ’emploi pour l’enquêteur
Questionnaire Complémentaire:
Quand le Capi deuxième visite est terminé.
...
9) Lorsque vous aurez fini le CAPI de la deuxième visite, vous retrouverez la
fenêtre de Questionnement complémentaire GPS (Anatraces).
Il suffira alors de se laisser guider
10) à la fin du questionnaire, la fenêtre se fermera automatiquement.
Des consignes plus détaillées sont fournies dans la Notice GPS pour l’enquêteur
Merci
&
Questions...
.
181
