descriptif technique sommaire _2

1

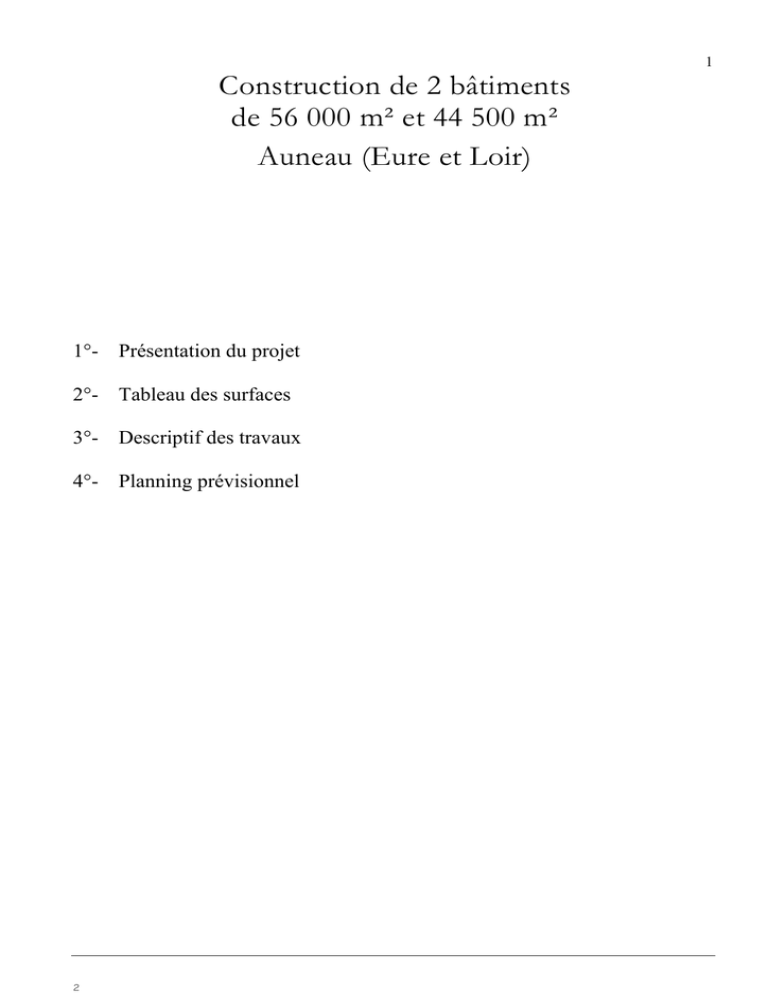

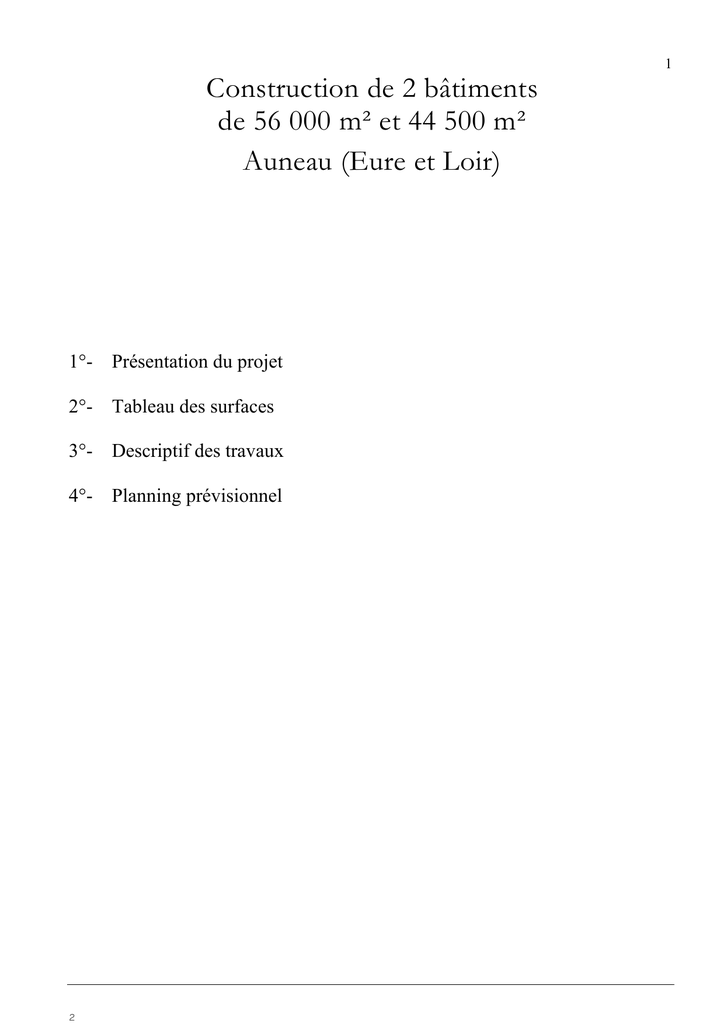

Construction de 2 bâtiments
de 56 000 m² et 44 500 m²
Auneau (Eure et Loir)
1°- Présentation du projet
2°- Tableau des surfaces
3°- Descriptif des travaux
4°- Planning prévisionnel
2
2
I - PRESENTATION DU PROJET
1. DONNEES ESSENTIELLES DU PROJET
Réalisation de deux bâtiments d’activités logistiques.
Bâtiment N°1 double face de 120 mètres de profondeur divisé en 9 cellules de 6000 m².
Bâtiment N°2 doubles faces, embranchable fer sur environ 450 ml, divisé en 9 celluleS de 4800 m².
Ensemble des deux bâtiments sprinkler ESFR. Site clos et sécurisé par contrôle d’accès et local
gardien, attente poids-lourds, station de sprinkler et défense incendie mutualisées.
1.1. DOCUMENTS DE REFERENCE
-
Dossier de demande de permis de construire déposé le 02.01.2007.
Dossier de demande d’Autorisation d’Exploiter une ICPE déposé le
02.01.2007.
1.2. HYPOTHESES
-
Le bâtiment est conçu suivant la réglementation des ICPE pour les rubriques suivantes :
Rubrique
Désignation de l’activité
1510
Entrepôt couvert (stockage de produits en
quantité supérieure à 500 t) d’un volume
3
supérieur ou égal à 50 000 m .
Capacité de
l’installation
Régime
Rayon
d’afficha
ge
Autorisation
1 km
Autorisation
1 km
Autorisation
2 km
12,3 m x (54 000 m²
+ 43 200 m²)
3
= 1 195 560 m
194 400 palettes
97 200 tonnes
1530
Bois, papier, carton ou matériaux combustibles
145 800 palettes
analogues (dépôts de) : la quantité stockée étant
de 1,44 m
3
3
supérieure à 20 000 m .
3
209 952 m
2662
Polymères (matières plastiques, caoutchoucs,
145 800 palettes
élastomères, résines et adhésifs synthétiques)
de 1,44 m
3
(Stockage de).
3
209 952 m
2663
2
Pneumatiques et produits dont 50 % au moins de
145 800 palettes
la masse totale unitaire est composée de
de 1,44 m
3
3
polymères (stockage de) :
1. A l’état alvéolaire ou expansé tels que
3
Autorisation
2 km
209 952 m
3
Autorisation
2 km
6 MW
Déclaration
-
900 kW
Déclaration
-
Réserve pompe à
Non soumis
-
209 952 m
mousse de latex, de polyuréthane, de
polystyrène, etc.
2.
Dans les autres cas et pour les
pneumatiques, le volume susceptible
3
d’être stocké étant supérieur à 10 000 m
2910
Installation
de
combustion
qui
consomme
exclusivement du gaz naturel la puissance
thermique
maximale
de
l’installation
étant
supérieure à 2MW mais inférieure à 20 MW.
2925
Atelier
de
charge
d’accumulateur
dont
la
puissance maximale de courant continu est
supérieure à 50 kW.
1432
Dépôts de liquides inflammables
gasoil, sprinkler
3
1 m /5
Soit entre autre la mise en place des équipements suivants :
o Ecrans thermiques en pignon nord du bâtiment N°1.
o Protection M0 en toiture : au droit et sur une largeur de 5 m en toiture de part et d’autre
des murs CF séparatifs des cellules.
o Mise en place structure (poteaux et poutres) stable au feu R60 (Eurocode)
o L’ensemble de la toiture (élément de support, isolant et étanchéité) satisfait la classe
T30.1.
o Sprinkler ESFR (1 nappe sous toiture) pour l’entrepôt.
o Les bureaux sont protégés par une installation sprinkler.
o Murs coupe feu séparatif entre cellules REI 120 (Eurocode)
D’autre part :
-
2
Isolation pour entrepôt chauffé (< 12° par -7°C ext.).
Bureaux non climatisés en base, conforme RT 2005.
Les bureaux sont livrés non cloisonnés hors locaux sanitaires.
Concernant les réseaux télécoms, les fourreaux sont prévus aiguillés mais non câblés.
4
2 – TABLEAU DES SURFACES
1. TERRAIN VRD
Terrain
Espace vert + piétons
Voirie de desserte
Gardien
366270
190402
10031
52
10 places poids lourds
+ 2 places véhicules
légers
Places de station. entrée
Local spk
60
2. BÂTIMENT
BATIMENT N°1
Emprise bâtiment
Total surfaces voiries
Places de station.
55535
35550
Total surfaces voiries
Places de station.
2
SHON en m2
BUREAUX
Cellule 1
Cellule 2
Cellule 3
Cellule 4
Cellule 5
Cellule 6
Cellule 7
Cellule 8
Cellule 9
Total entrepôt
6000
6000
6000
6000
6000
6000
6000
6000
6000
54000
Bloc 1
RDC bureaux
Etage bureaux
Bloc 2
RDC bureaux
Etage bureaux
Bloc 3
RDC bureaux
Etage bureaux
Total bureaux
297 places +
12 places
handicapés
BATIMENT N°2
Emprise bâtiment
ENTREPOT
43924
30828
239 places +
6 places
handicapés
SHON
282
258
282
258
282
258
1620
Local de charge 1
Local de charge 2
Local de charge 3
Total L. de C.
Chaufferie
216
216
216
648
41
Total Bâtiment 1
56309
SHON
ENTREPOT
SHON en m2
BUREAUX
Cellule 1
Cellule 2
Cellule 3
Cellule 4
Cellule 5
Cellule 6
Cellule 7
Cellule 8
Cellule 9
Total entrepôt
4800
4714
4714
4800
4714
4714
4800
4714
4714
42684
Bloc 1
RDC bureaux
Etage bureaux
Bloc 2
RDC bureaux
Etage bureaux
Bloc 3
RDC bureaux
Etage bureaux
Total bureaux
228
204
228
204
228
204
1296
Local de charge 1
Local de charge 2
Local de charge 3
Total L. de C.
Chaufferie
172
172
172
516
40
Total Bâtiment 2
44536
5
3 – DESCRIPTIF SOMMAIRE DES TRAVAUX
1. V.R.D. / ESPACES VERTS / CLOTURE
1.1. PLATE-FORME BATIMENT
Après décapage de terre végétale, mouvement de déblais / remblais pour constitution des plates-formes
bâtiments.
• Traitement chaux / ciment sur une épaisseur de 40 cm environ ou autre procédé suivant
étude du sol et validation du bureau de contrôle.
1.2. VOIRIES
Après décapage de la terre végétale et terrassements généraux pour création de fonds de forme, les
constitutions de voiries seront établies en fonction du rapport de l’étude de sol et confirmer par le
bureau de contrôle.
1.2.1. CHAUSSEES LOURDES (13 tonnes / essieu)
Les chaussées seront dimensionnées pour un trafic de 100 P.L./jour.
1.2.2. CHAUSSEES LEGERES
Les chaussées seront dimensionnées pour un trafic V.L. de 2 rotations/jour.
1.2.3. VOIES PIETONNES
Les cheminements piétons seront traités pour finition béton balayé ou enrobé.
1.2.4. AIRE DE BEQUILLAGE
Aire de béquillage réalisée en béton ép. 18 cm environ, ou avec mise en œuvre d’un enrobé percolé
avec incorporation de résine en bande d’une largeur de 4,00 m devant les quais.
1.2.5. DIVERS
Marquage au sol à la peinture des emplacements de parking véhicules légers et Poids lourds.
Chasse-roues au droit des portes de quai, en éléments de béton préfabriqués.
1.3. RESEAUX
1.3.1. ALIMENTATION DES BÂTIMENTS.
Raccordement sur les réseaux publics (hors frais de branchement).
1.3.1.1. EDF :
Liaisons réalisées depuis les transformateurs implantés sur la voirie de desserte interne.
1.3.1.2. France Télécom :
Alimentation de chaque « bloc » bureaux par 3 fourreaux ∅ 40 depuis réseau sur voie public.
1.3.1.3. GDF :
Canalisation polyéthylène à partir du poste de détente jusqu'au local chaufferie de chaque
bâtiment.
1.3.1.4. Eau :
A partir du regard de comptage, canalisation polyéthylène pour l'alimentation eau potable des
bâtiments, la défense incendie et la station sprinkler (suivant réglementations).
2
6
1.3.2. RESEAU INCENDIE
Mise en place de bornes incendie alimentées depuis une réserve autonome équipée d’un groupe pompe
assurant suivant la D9 un débit simultané de 300m3/h (sur 5 poteaux en simultané) pendant 2h00
Alimentation par canalisations de ∅ et nature suivant études.
1.3.3. RESEAUX EAUX PLUVIALES / EAUX USEES
Canalisations PVC ou béton suivant diamètre, regards béton, couverture fonte pour les eaux usées.
Les eaux de toiture seront collectées dans les noues paysagères avant rejet dans les basins de rétention
/ infiltration.
Les eaux pluviales des chaussées seront seront collectées dans les noues paysagères étanches puis
traitées par bassins filtrant (roseau et sable) avant rejet dans les basins de rétention / infiltration.
Des vanne barrage associées à des bassins étanches seront prévue sur le réseau eaux pluviales pour
assurer la rétention des eaux de défense incendie (fermeture motorisée et manuelle).
Ces vannes seront asservies au déclenchement du sprinkler.
1.4. ESPACES VERTS
Régalage de la terre végétale et préparation du sol.
Engazonnement, de type prairie, y compris première tonte.
Façonnage des merlons et noues paysagères.
Il est prévu de planter 140 arbres de haute tige, suivant plan.
1.5. CLOTURES / PORTAILS
Clôture périphérique, grillagée, rigide, hauteur 2,00 m, maille soudée (50 x 200), plastifiée, sur
piquets métalliques.
Portails coulissant à manœuvre électrique, dimensions 10 x 2 m. Commande depuis local gardien et/ou
horloge annuelle et digicode en entrée.
Portails coulissant à manœuvre électrique, dimensions 5 x 2 m. Commande depuis local gardien et/ou
boucle magnétique au sol en sortie.
Portillons piéton : 1 x 2 m. Commande par digicode et interphone en entrée et bouton poussoir déporté
en sortie. L’interphone sera en liaison avec un poste au local gardien.
Barrières levantes entrées V.L. et PL composée d’un tube métallique laqué, motorisées sur support.
Toutes sujétions : massifs de fixation, réglage, câblage. Commande par lecteur de badge et interphone
(positions V.L. et P.L.) en entrée. L’interphone sera en liaison avec un poste au local gardien.
1.6. ECLAIRAGE EXTERIEUR
L’éclairage extérieur de la voirie de desserte sera alimenté à partir du TGBT Services Généraux du site
et sera assuré par :
♦
candélabres, d’une hauteur de 8m, équipés d’une lanterne (ou 2 lanternes suivant disposition)
de type MALAGA (PHILIPS) ou équivalent le long des voies de circulation et parking VL,
L’éclairage périphérique de bâtiments sera alimenté depuis le TGBT Service Généraux de chaque
bâtiment.
♦
projecteurs étanches de type MNF 210 (PHILIPS) ou équivalent en acrotère des bâtiments.
L’éclairage extérieur sera piloté par une horloge couplée à une cellule photoélectrique.
Le niveau d’éclairement à assurer en pied de quai, sur les voies de circulation et le stationnement des
V.L. sera d’environ 10 lux.
2
7
2. GROS ŒUVRE / DALLAGE
2.1. FONDATIONS
Fondations isolées sous poteaux de structure et potelets intermédiaires comprenant fouille, béton de
propreté, béton armé pour semelles et fûts, réservations poteaux.
2.2. VOILE DE QUAI / LONGRINES
Voile de quai hauteur 1.20 m, compris réservations pour fosses à haillons.
2.3. MURS INTERIEURS
Murs coupe-feu entre cellules CF 2h00 (REI 120) constitués d'un soubassement en panneaux béton
préfabriqués sur une hauteur de 2 m minimum et de dalles de béton cellulaire posées horizontalement.
Ces murs dépassent en toiture de 1 m et en retours en façade sur 1 mètre de part et d’autre.
Ecrans thermiques constitués de dalles de béton cellulaire sur soubassement en panneaux béton
préfabriqués.
Maçonnerie d'agglomérés creux de ciment, épaisseur 20 cm, pour la réalisation des locaux techniques
et en séparation bureaux / entrepôt, finition rejointoyée ou matériaux de degré coupe feu équivalent.
Maçonneries en soubassement, hauteur environ 1 m, à la périphérie de l’entrepôt en protection des
façades en bardage.
2.4. DALLAGE ENTREPÔT.
Dallage béton :
Armé d'un treillis soudé ou de fibres métalliques,
Finition hélisurface avec apport de quartz à raison de 4 kg/m², teinte naturelle.
Les surcharges prises en compte sont les suivantes :
- 5 tonnes/m² uniformément réparties,
- Charges en pieds de racks: 5 tonnes sur platine 15 x 15 cm.
(22 kg/cm²).
- Variante en option :
6,5 tonnes sur platine 16x12 cm.
(33 kg/cm²).
- Charge dynamique :
Chariots élévateurs pression des roues :4,5 tonnes sur essieu avant.
Charge ponctuelle : ................................................. 60 kg/cm²,
Vitesse :...................................................................... 13 km/h,
Circulation:.................................................100 passages / jour
- Planéité : 4 mm/règle de 2 m.
- Le risque de tassement sera de 2 cm maximum sur l’ensemble du bâtiment avec un risque
différentiel inférieur à 2 cm.
2.5. PLANCHERS
Plancher des bureaux, surcharge prise en compte : 250 + 100 kg/m² sera constitué soit de dalles béton,
soit dalles alvéolaires ou prédalles ou bac collaborant et dalle de compression.
Dalles de couverture des locaux techniques : Pour assurer le degré coupe-feu demandé elles seront
réalisées soit en dalles béton, soit dalles alvéolaires ou prédalles ou bac collaborant et dalle de
compression.
Nota : La couverture de la chaufferie sera réalisée en bac acier avec une protection feu type flocage
de degré CF 2h00 ou procédé équivalent.
3. STRUCTURE
3.1. STRUCTURE PRINCIPALE
Structure :
2
Béton pour les poteaux, les poutres et les pannes.
8
Trame principale des entrepôts : 25,00 x 12,00m.
Hauteur libre sous poutres : 10 m (hauteur libre sauf dérogation en des points très ponctuels, nécessités
par les réglementations et/ou éléments techniques).
L’ossature des bureaux sera réalisée en béton.
3.2. OSSATURES SECONDAIRES
Ossatures métalliques secondaires, finition antirouille: potelets de bardage, chevêtres lanterneaux,
ossatures de portes, ossatures d'acrotère.
4. COUVERTURE / BARDAGE / ETANCHEITE
4.1. COMPLEXE DE COUVERTURE
Complexe de type étanché constitué de :
♦
Bac acier galvanisé épaisseur minimale : 75/100.
♦
Isolant en panneaux rigides de fibres minérales épaisseur 60 mm, fixés mécaniquement sur le
bac (fixations traversantes)
Complexe d’étanchéité de type membrane PVC et de classe T 30/1. Protection par matériau M0 sur
une largeur de 5 m de part et d’autre du dépassement des murs coupe-feu séparatifs de cellules (de type
PAXALU).
Compris relevés périphériques, renforts de noues et faîtages, descentes eaux pluviales en PVC avec
protections en pied par tubes acier ou récupération des eaux pluviales de toiture par système siphoïde,
suivant étude.
4.2. DESENFUMAGE / ECLAIRAGE ZENITHAL
Désenfumage par lanterneaux 2,00x3,00m (CE) à commande CO2 et automatique (fusible), avec
remplissage en polycarbonate alvéolaire, à raison de 2 % SUE de la surface au sol du bâtiment.
Eclairage zénithal par lanterneaux fixes avec remplissage en polycarbonate alvéolaire, portant à 4% de
la surface au sol du bâtiment, le ratio d’éclairage zénithal.
Nota : Une variante en plus-value sera proposée en option pour porter le pourcentage d’éclairage
zénithal à 6% de la surface au sol.
4.3. BARDAGE
Sur les 4 façades des bâtiments seront constitué de bardage double peau constitué de plateaux en acier
galvanisé (épaisseur minimale 75/100) d'une isolation laine de verre déroulée, épaisseur 60 mm et
d'une peau extérieure prélaquée et nervurée posée verticalement ou horizontalement.
Bardage simple peau d’aspect similaire posé sur les éléments béton des écrans thermiques.
Ecrans de cantonnement M0 en retombée de toiture pour délimiter des cantons de surface inférieure à
1.600 m².
Compris pièces de finitions : angles, bavette basse, couronnement d'acrotère, encadrements de baies.
Eléments type TRESPA ou équivalent et panneaux sandwich ou cassette ou équivalent suivant plan de
façades des bureaux.
4.4. SECURITE
Il est prévu les mesures de sécurité suivantes :
♦
Echelle de franchissement des murs coupe-feu dépassant en toiture.
♦
2
L’accès en toiture de l’entrepôt se fera depuis l’intérieur d’une cellule par échelle à crinoline.
9
♦
Lanterneau d’accès à la couverture des bureaux depuis l’étage par un lanterneau 1.00 m x
1.00 m.
♦
Tous les lanterneaux (désenfumage ou éclairage zénithal) seront équipés d’une grille antichute résistant à 1200 joules.
♦
Les lanterneaux d’accès seront équipés d’une grille articulée et condamnable par cadenas.
♦
Garde corps en périphérie des bâtiments assuré par la hauteur d’acrotère à 1 mètre.
5. METALLERIE / FERMETURES INDUSTRIELLES / EQUIPEMENTS DE
QUAI / PORTES COULISSANTES CF
5.1. PORTES
Portes tôlées deux faces isolées, dimensions 0.90 x 2.10 m, pour issues de secours, finition peinture
glycérophtalique aux deux faces. Ferme-porte et barre anti-panique.
Portes coupe-feu 2 heures coulissantes, dimensions de la baie 3.50 x 4.50 m pour accès local charge de
batteries et dans mur séparatif entre cellules. Ces portes seront doublées de portes piétonnes coupe-feu.
Protections des DEP par « dauphin » acier sur 2,00 m de hauteur dans le cas de collecte de eaux
pluviales de toiture par système gravitaire.
Protections des portes et des RIA par ossatures tubulaires métalliques chevillées au dallage. Ø 120 –
Ht. 100 cm.
Portes pour accès locaux techniques, isolées et tôlées 2 faces, degré CF suivant règlementation, fermeporte.
5.2. FERMETURES INDUSTRIELLES
Portes sectionales en acier laqué isolées avec hublot. Les hublots seront d’un modèle retardateur
d’effraction.
Portes de quais route 2.80 x 3.00 à manœuvre manuelle.
Portes d'accès 3.50 x 4.00 motorisées pour accès de plain-pied et coté quai fer.
5.3. EQUIPEMENTS DE QUAIS
Ensembles constitués :
Niveleur de quai. Système électro-hydraulique à lèvre articulée. Mise à niveau automatique.
Charge standard 60 KN (DIN EN 1398). Dimensions 2,10 x 2,50L. Butoirs de quai munis
d’une plaque de protection en acier. Débattement +/- 0,30 m minimum.
Sas d'étanchéité rétractable en bâche PVC sur ossature métallique galvanisée. Bandes
réfléchissantes de guidage. Profondeur du sas environ 50 cm.
5.4. PORTES COULISSANTES CF
Ensembles portes coulissantes entre cellules EI-C 120 labellisées APSAD. Rail de support et de
guidage réglé en inclinaison pour permettre la fermeture de la porte de manière gravitaire.
Déclenchement de la fermeture par DAD disposées de part et d’autre des portes.
Protection grillagée des portes. Portes entre cellules et pour accès locaux de charge batteries.
6. ELECTRICITE COURANTS FORTS ENTREPOT
6.1. CLASSIFICATION DES LOCAUX AU REGARD DE LA NFC 15-100
Les installations électriques seront réalisées conformément aux normes en vigueur.
2
10
6.2. ALIMENTATION / COMPTAGE
Suivant études entreprise et EDF, les cellules des bâtiments (suivant divisions envisagées)
seront équipées de comptage type tarifs jaune depuis le/les poste(s) de transformation implantés sur
voie de desserte interne. La solution retenue devra être validée techniquement et réglementairement
par les services d’EDF.
Un bilan de puissance sera réalisé par l’entreprise pour déterminer la/les réserves de puissances
disponibles.
6.3. PRISE DE TERRE
Par bâtiment ,il sera réalisé une prise de terre à fond de fouille comprenant la liaison équipotentielle
principale et la barrette de contrôle au niveau du Tableau Général Basse Tension (TGBT).
6.4. DISTRIBUTION
La distribution s'opère à partir d'un Tableau Général Basse Tension bâtiment et de tableaux
divisionnaires.
Ces armoires électriques seront de type PRISMA (MERLIN GERIN) ou équivalent, équipées de
disjoncteurs en face avant. Il sera prévu une place en réserve de 10 %.
Les groupements de plus de 3 câbles chemineront sur chemins de câbles ou dans les éléments de la
structure.
6.5. ECLAIRAGE
Niveaux d'éclairement moyens prévus à 1 m du sol :
♦
Locaux techniques 250 lux
♦
Allée de stockage
150 lux
♦
Zone de quai
200 lux
Désignation des luminaires en fonction des différents locaux
Type de luminaires
Luminaires fluorescents étanches de type PACIFIC
Standard 2x58 W (PHILIPS) ou équivalent.
Armatures industrielles de type GA (SUNLUX) ou
équivalent équipées d'une lampe à vapeur de mercure
ou iodure métallique.
Emplacement
Locaux humides
Entrepôt
6.6. ECLAIRAGE DE SECURITE
L'éclairage de sécurité sera conforme à l'Arrêté du 26 février 2003.
Réalisation par blocs autonomes et blocs halogènes assurant les fonctions de balisage et de
signalisation des issues.
6.7. DISTRIBUTION FORCE
Il est prévu dans chaque local de charge la mise en place de gaines préfabriquées 100A (longueur
totale : env. 12 ml). Leur alimentation sera asservie au bon fonctionnement de l'extracteur du local.
Alimentations spécifiques réalisées par câbles RO2V, sur chemins de câbles ou en gaines, ou goulotte.
Il est prévu :
♦
Les alimentations des quais niveleurs
♦
Les alimentations des portes sectionnelles motorisées.
♦
Les alimentations des aérothermes
♦
L’alimentation sprinkler
6.8. PROTECTION CONTRE LA FOUDRE
Elle sera assurée par paratonnerres à dispositif d’amorçage conformément à la NFC 17.102.
Ou suivant demandes spécifiques suivant réglementation.
2
11
7. COURANTS FAIBLES ENTREPOT ET BUREAUX
7.1. ALARME INCENDIE
L'entrepôt sera doté d'une alarme incendie conforme au code du travail.
La détection manuelle sera réalisée par la mise en place de coffrets type bris de glace, à proximité des
sorties et issues de secours.
La détection automatique sera assurée par l’installation de sprinkler. Le rôle d’une installation
automatique telle que définie par les normes assureurs est de détecter un foyer d’incendie, de donner
l’alarme et d’éteindre le feu à ses début ou du moins le contenir de façon à ce que l’extinction puisse
être menée à bien par les moyens de l’établissement ou les sapeurs pompiers. Le système d’extinction
automatique assurera la détection incendie par report d’alarme (en télésurveillance ou gardiennage
24h/24). L’alarme sera renvoyée vers le local gardien et/ou en télésurveillance en son absence.
8. CHAUFFAGE / VENTILATION
8.1. PERFORMANCES DE L'INSTALLATION
L'installation de chauffage permettra de maintenir, dans les cellules des entrepôts, une température
moyenne de 11,9°C en hiver (température extérieure supposée supérieure ou égale à -7°C.
8.2. DESCRIPTIF DE L'INSTALLATION
Les calories nécessaires au chauffage des cellules seront produites par deux chaudières gaz mise en
place en chaufferie. La chaudière fonctionnera au gaz naturel.
Par bâtiment, cette chaufferie comprendra :
♦
2 chaudières à gaz,
♦
2 brûleurs gaz,
♦
1 alimentation en gaz par tuyauterie acier en partie aérienne et PE en partie enterrée,
♦
1 conduit d'évacuation de fumée,
♦
1 ensemble de sécurité gaz,
♦
2 pompes de recyclage sur les chaudières,
♦
2 soupapes de sécurité par générateur,
♦
1 système d'expansion,
♦
1 ensemble de remplissage du circuit d'eau,
♦
1 pompe de distribution d'eau chaude,
♦
1 armoire électrique,
♦
l'ensemble de la robinetterie nécessaire.
Un réseau de distribution d'eau chaude en acier noir circulera sous charpente et alimentera les divers
appareils du bâtiment.
Les bâtiments seront chauffés par des aérothermes eau chaude associés à des déstratificateurs (le cas
échéant, suivant étude thermique) de marque CIAT type HELIOTHERME ou équivalent. Ces
appareils seront mis en place en façade et/ou en toiture et pilotés par des thermostats d'ambiance.
Chaque cellule sera indépendante et la régulation sera sur horloge.
Une extraction mécanique spécifique est prévue dans les locaux de charge.
Une VMC simple flux est prévue dans les bureaux et locaux sociaux. Les entrées d’air seront
disposées sur le châssis de façades.
9. RIA
Il sera prévu la fourniture et la mise en place, dans le bâtiment, de postes RIA conforme aux normes
françaises et/ou suivant demandes des services de secours (Autorisation de Permis de Construire).
2
12
Ces appareils seront alimentés par un réseau circulant sous charpente et alimenté par la station
sprinkler.
9.1. NATURE DE L’INSTALLATION
Installation de type ESFR conforme aux règles R1 APSAD.
Dans l’entrepôt, une nappe unique de tête de sprinkler sous bacs acier de couverture.
Réserve d’eau indépendante et totale. La station de sprinkler est commune aux deux bâtiments.
9.2. HYPOTHESES DE RISQUES ET DE PROTECTIONS
Sous réserve de l’accord des assureurs et de l’APSAD.
Bureaux divers.
Risque RC3.
Plenum des bureaux (pour les hauteurs de plenum supérieur à 80 cm).
Risque RFPC.
Entrepôt
Risque RS.
Locaux de charge.
Risque RTDA1.
9.3. LOCAL SPRINKLER ET RESERVE
Ensemble conforme à la règle R1 APSAD.
Réserves sprinkler cuves acier, compris arrivée pour alimentation, trop plein, départ, radier béton
armé, hors gel, échelle à crinoline pour entretien, etc… suivant règle R1.
Local maçonné coupe-feu 2h00, chauffage par aérotherme électrique, groupe moto-pompe diesel,
pompe jockey, réserve de fuel, éclairage de sécurité, détection anti-intrusion et renvoi au poste de
gardien, etc… suivant règle R1.
Grilles de ventilations haute et basse à ventelles mobiles motorisées asservies au fonctionnement des
groupes.
9.4. ALIMENTATIONS
Alimentation de la réserve par tubes PEHD ou fonte suivant débit requis, des postes de contrôle en
tubes fonte … suivant règle R1.
Protection des postes de contrôle par grille et porte grillagée. Alarme sonore et pressostat pour
transmission de l’alarme au bureau du gardien. Vanne de barrage, vanne d’essai, vanne de vidange,
manomètres à cadran et enregistreur, plan de fonctionnement, etc… suivant règle R1.
Alimentation des collecteurs en tube acier qualité noir, traité anti-rouille.
9.5. RESEAU SPRINKLER
Têtes de sprinkler du type à ampoule ou à fusible selon la nature du risque.
2
13
9.6. DIVERS
Fourniture d’un coffret de têtes de sprinkler de rechange.
Fourniture, d’un casque anti-bruit, d’une lampe de sécurité dans le local sprinkler.
Report d’alarme jusqu’au bureau du gardien permettant une transmission pour télésurveillance.
Détection anti-intrusion sur les postes de contrôle et le local sprinkler.
Test hydrostatique de l’installation et rinçage des canalisations.
Séance de formation pour l’ensemble du personnel habilité à la surveillance et à la sécurité de
l’installation.
Réception avec le client et l’assureur.
10. FINITIONS BUREAUX / LOCAUX SOCIAUX
10.1. ELECTRICITE COURANT FORT BUREAU
10.1.1. DISTRIBUTION
La distribution terminale s'opère à partir d'un tableau divisionnaire.
Protection des circuits par disjoncteurs.
10.1.2. ECLAIRAGE
Niveaux d'éclairement moyens prévus à 1,00 m du sol :
♦
Bureaux :
350 lux.
♦
Circulations des bureaux:
150 lux.
♦
Sanitaires et locaux sociaux :
200 lux.
10.1.3. EQUIPEMENTS
♦
Bureaux :
Plinthe électrique 2 compartiments (130x55 type CABLOMAX d' ELECTRO
LIAISON ou équivalent) posée en façades (une façade équipée par bureau).
Il est prévu 1 poste de travail environ tous les 2,70 m (au minimum 1 tous les 20 m²),
comprenant : 4 prises de courant 2P+T 10/16 A,
Eclairage par plafonnier fluo. 4x18 W type direct - indirect à déflecteur central (Type
ECID des établissements SUNLUX.
Chauffage électrique de tous les bureaux par convecteurs (thermostat électronique)
pose en allège (performance : +19 / -7°C), thermostat électronique et fil pilote (4
ordres) commande thermostat et horloge programmable.
Circulations bureaux et halls d’entrée des bureaux.
1 PC tous les 20,00 ml.
Eclairage par spots encastrés, lampes à incandescence et/ou plafonniers fluo.
2
♦
Sanitaires et locaux sociaux :
Eclairage par spots encastrés, lampes à incandescence et/ou plafonniers fluo. 4x18 W
+ Grille de défilement.
Equipements de classe II pour les douches.
1 PC par local.
♦
Locaux techniques :
2 prises de type PLEXO, éclairage par luminaires industriels fluo antidéflagrant
2x58W.
♦
Entrepôt :
14
Prises de courant de type PLEXO disposée à proximité des portes entre cellules, à
raison d’une par tranche de 1000m² de surface d’entrepôt.
Eclairage général de l ‘entrepôt par lampes à vapeur de sodium de type industriel
fixées sur CANALIS. Les CANALIS sont posés perpendiculairement aux allées de
racks.
Eclairages extérieurs par projecteurs posés en façades en périphérie du bâtiment,
bornes lumineuses piétons au droit des entrées des bureaux.
10.1.4. ECLAIRAGE DE SECURITE
L'éclairage de sécurité sera réalisé conformément à l'arrêté du 26 février 2003.
Réalisation par blocs autonomes assurant les fonctions de balisage et de signalisation des issues.
10.2. VENTILATION
Une ventilation simple flux est prévue dans les bureaux (le renouvellement de l’air sera assuré par
transfert depuis les bureaux, par grilles en façades, vers les sanitaires et/ou vestiaires).
10.3. ALIMENTATION et EVACUATION
Les canalisations d'alimentation eau froide et eau chaude seront, soit en acier galvanisé, soit en cuivre
posés en apparent. L'installation comprendra tous les accessoires nécessaires tels que coudes, tés,
vannes, etc. A partir des canalisations principales d'évacuation mises en place par le lot GROS
OEUVRE au niveau du sol du bâtiment, il est prévu l'évacuation de tous les appareils sanitaires.
10.4. APPAREILS SANITAIRES
Tous les appareils sanitaires seront en grès émaillé de couleur blanche, marque JACOB DELAFON ou
équivalent. Robinetterie type GROHE ou équivalent.
W.C. des sanitaires des locaux sociaux.
Couleur Blanc.
Réservoir attenant avec mécanisme silencieux à double détente.
Robinet d'arrêt chromé.
Abattant double blanc.
Urinoirs
Couleur Blanc.
Robinet temporisé ou à détecteur optique suivant configuration du local
W.C. des bureaux.
Couleur Blanc.
Cuvette de WC suspendus avec réservoir encastré
Chasse à mécanisme type GEBERIT ou équivalent à double détente.
Robinet d'arrêt chromé.
Abattant double blanc.
Auges pour vestiaires
Couleur Blanc.
Robinetterie type Presto mélangeuse ou mitigeur.
Vidage par siphon.
Miroirs.
2
15
Douche.
Couleur Blanc.
Receveur 80x80.
Diffuseur fixé sur la faïence.
Robinetterie type Presto mélangeuse. Ou mitigeur.
Vidage par bonde et siphon.
Vasque (sanitaires des bureaux).
Vasque en porcelaine vitrifiée type OVALE ou équivalent de couleur blanche.
Robinetterie mélangeuse ou mitigeur.
Vidage par bonde et siphon.
Posée sur plan stratifié, y compris dosseret, jouées latérales et retombées en face
avant.
Miroirs.
10.5. CHAUFFE-EAU
La production d’eau chaude sanitaire des bureaux et des locaux sociaux sera assurée par chauffe-eau
électrique à accumulation et/ou chauffe instantanés.
10.6. MENUISERIES EXTERIEURES
L'ensemble des menuiseries sera réalisé en profils d'aluminium laqué et équipé de double vitrage. Les
caractéristiques des doubles vitrages seront déterminées par l’étude thermique (RT2005).
Châssis filants avec alternance de fixes et d'ouvrants suivant plans architecte.
A rdc il sera mis en œuvre un vitrage retardateur d’effraction type STADIP.
Porte d'entrée vitrée tiercée, à deux vantaux. Ferme-porte hydraulique et bâton de maréchal.
10.7. CLOISONS / DOUBLAGES / FAUX PLAFOND
Les bureaux (hors locaux sociaux) sont livrés non cloisonnés.
Cloisons de type PLACOSTIL 72 mm ou carreaux de briques pour locaux sociaux et sanitaires. Les
cloisons des douches seront de qualité hydrofuge.
L’ensemble de locaux sociaux, sanitaires vestiaires sera réalisé en cloison type PLACOSTIL.
Doublage des façades par plaque de plâtre + isolant épaisseur suivant RT 2005.
Plafond suspendu, sur ossature apparente laquée blanc, dalles en fibres comprimées, module 60 x 60,
pose à bords droits (T24). Dalles de type Dune Plus de chez Armstrong ou équivalent pour les pièces
sèches et locaux sociaux, et dalles type GYPREX ALBA de chez BPB Placo pour les pièces humides.
10.8. REVETEMENTS DE SOL / FAIENCE
Carrelage grès cérame, dimensions 30 x 30 cm émaillé dans le hall d'entrée (ensemble rdc) et
dimensions 20 x 20 cm dans les sanitaires et locaux sociaux ensemble rdc et étage), plinthes grès.
Dalles moquettes 50x50 dans les bureaux (étage), plinthes bois.
Faïence murale blanche toute hauteur dans les blocs WC et les douches de dimensions 10x10 ou
15x15 et pose d’un liseré de couleur à mi hauteur suivant détail architecte.
Tapis brosse type SOL SYSTEME ou équivalent compris cadre sur rdc accès bureaux.
10.9. PEINTURE / REVETEMENTS MURAUX
Toutes cloisons, doublages, habillage pose d’une toile de verre avant peinture.
Peinture glycérophtalique 2 couches après travaux préparatoires, teinte suivant détail et étude
architecte.
2
16
10.10. MENUISERIES INTERIEURES
Blocs portes à âme pleine stratifiée 2 faces, quincaillerie type HEWI PVC ou équivalent. Ferme porte
sur portes CF et sur portes des blocs sanitaires. Butées de porte.
Plinthe bois de 7 cm à peindre pour protection des pieds de cloisons doublages en complément des
plinthes carrelage et électriques.
Bâtis et trappes de visite suivant nécessité
4 – PLANNING PREVISIONNEL
2
