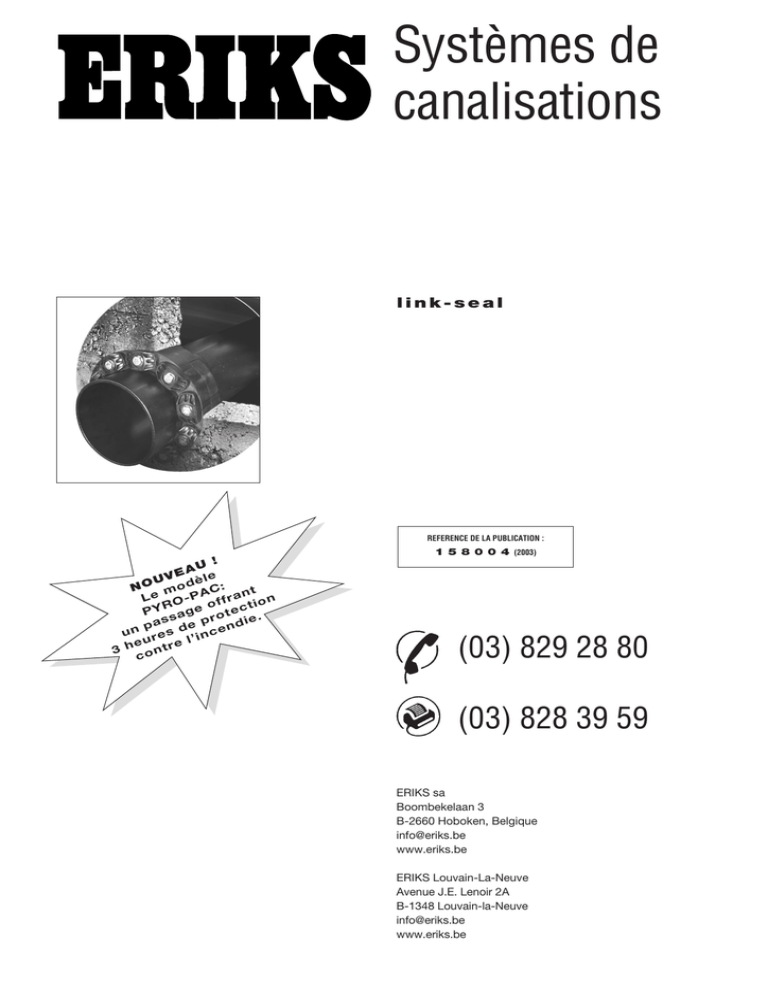

link-seal FR rechts

Systèmes de
canalisations
link-seal
REFERENCE DE LA PUBLICATION :
1 5 8 0 0 4 (2003)
!
AU
E
e
UV
èl
N O mod AC: nt
Le O-P ffra ion
o
t
R
PY age otec .
s
r
e
s
i
p
a
d
e
p
n
un res d ’ince
eu
e l
3 h ontr
c
(03) 829 28 80
(03) 828 39 59
ERIKS sa
Boombekelaan 3
B-2660 Hoboken, Belgique
[email protected]
www.eriks.be
ERIKS Louvain-La-Neuve
Avenue J.E. Lenoir 2A
B-1348 Louvain-la-Neuve
[email protected]
www.eriks.be
LINK-SEAL
Sommaire
Introduction
3
Qu’est-ce que le Link-Seal?
4
Applications
5
LINK-SEAL
Propriétés, avantages et domaines d’application
6
Instructions de montage
7
Caractéristiques et avantages
8
Spécifications techniques
9
Choix du modèle adéquat + tableaux
10
Spécifications des modèles et des matériaux
14
Nouveau modèle PYRO-PAC
15
Exemple de devis
16
2
LINK-SEAL
Introduction
Link-Seal:
le chaînon manquant pour votre système de canalisation
Vous avez percé une ouverture dans un mur ou un toit afin
d’y faire passer un tuyau? Dans ce cas, vous avez probablement un interstice entre le mur et le tuyau. Pour le colmater et
le rendre totalement étanche, nous avons la solution qu’il
vous faut: Link-Seals.
La présente brochure vous donnera toutes les informations
sur Link-Seal et vous permettra de déterminer vous-même le
modèle dont vous avez besoin et les exigences auxquelles
celui-ci doit correspondre.
Avez-vous des besoins spécifiques? N’hésitez pas à nous
contacter par téléphone ou par fax, vous trouverez nos
coordonnées sur la couverture de la brochure.
Responsabilité
La collecte des données figurant dans cette brochure a fait
l’objet de toute notre attention.
Néanmoins, nous devons décliner toute responsabilité pour
les imperfections qui se trouveraient encore dans notre documentation.
En outre, nous attirons votre attention sur le fait que les illustrations et les dimensions peuvent s’écarter de la réalité.
3
LINK-SEAL
Qu’est-ce que le Link-Seal?
Dispositif d’étanchéité à maillons
pour ouvertures circulaires
LINK-SEAL est une nouvelle méthode
permettant de boucher hermétiquement l’espace circulaire compris entre
la canalisation de transport et le tube
de protection celé dans le passage
pratiqué dans le mur.
Le dispositif est composé d’une série
de maillons distincts dont le nombre
varie en fonction de la taille de la
canalisation de transport.
Chaque maillon est fixé au suivant par
boulon et écrou. Sous la tête de boulon et l’écrou se trouvent des plaques
de pression servant à répartir la pression de manière égale. En serrant les
boulons, les plaques de pression
solidarisent les différents éléments, qui
exercent une pression sur la canalisation de transport et sur le tube de protection du passage mural.
Il est ainsi possible de boucher des
ouvertures circulaires dont la différence de rayon est de 12,5 à 94 mm entre
les canalisations de transport et les
tubes de protection.
En cas d’interstice plus important, on
peut superposer deux couches de
LINK-SEAL, en insérant entre les deux
couches un tuyau en acier d’une
longueur de 150 mm servant de tube
de protection supplémentaire.
Cela permet de boucher des interstices pouvant aller jusqu’à 188 mm.
Les dispositifs d'étanchéité conviennent à tous types de tuyaux d’un
diamètre de 12,5 à 2 000 mm, ou plus,
grâce à une gamme de maillons de 15
tailles différentes.
Le modèle standard s’emploie sous
des températures allant de -10°C à
+120°C. Il existe également des
modèles spéciaux pour les températures comprises entre -55°C et +230°C.
4
LINK-SEAL
Applications
Les dispositifs d’étanchéité LINKSEAL ont fait leurs preuves dans les
domaines d’application les plus variés,
comme les pipelines et les réservoirs,
les tubes de protection dans les
croisements, les passages muraux
dans les stations de compression et de
réglage, les systèmes de chauffage, de
ventilation et de conditionnement d’air
dans les appartements et les
immeubles, les passages dans le sol,
la protection des canalisations contre
l'incendie, la lutte contre le bruit, les
centrales énergétiques, les systèmes
de chauffage à distance, les canalisa-
tions dans les installations d’épuration
et de traitement des eaux usées, les
incinérateurs de déchets, les fosses
dans les canalisations pour eaux usées,
les passages muraux dans les centrales
électriques et nucléaires, les canalisations pour les techniques de mesure et
de régulation, les systèmes de protection anti-incendie, les tours de refroidissement, les systèmes de circulation
d’eau, les canalisations d’eau de
condensation, les canalisations
d’évacuation et de refroidissement, les
canalisations électriques.
Coupe après montage.
Non seulement le système Link-Seal
soutient la canalisation, mais il absorbe
également les chocs et les vibrations.
L’absence de tout contact métallique
permet d’éviter la corrosion.
5
LINK-SEAL
LINK-SEAL propriétés, avantages et domaines d’application
Ce dispositif d’étanchéité pour
espaces entre tuyaux et passages
muraux fonctionne par fixation de
boulons et d’écrous sur des maillons
en caoutchouc; il est totalement
étanche à l’eau et aux gaz.
Propriétés du système LINK-SEAL:
• rapide et facile à monter
• sûr et d’une longue durée de vie
• résiste à la chaleur jusqu’à 120°C et
existe même dans une exécution
résistant au feu
Avantages du système LINK-SEAL:
• gain de temps lors du montage
• absorbe le bruit et les chocs
• une parfaite étanchéité, même pour
les passages muraux excentriques
• facile à démonter
Domaines d’application du système
LINK-SEAL:
• pipelines
• industrie
• chimie
• stockage
• hôpitaux
• traitement de l’eau
• piscines
• centrales nucléaires
6
LINK-SEAL
Instructions de montage
Lors de la fixation, la chaîne LINKSEAL peut être plus ou moins serrée
autour du tube à étanchéifier.
Il est donc important d’utiliser le
nombre exact de maillons calculé.
Avant de pousser la chaîne LINK-SEAL
dans l’ouverture, vous devez serrer
suffisamment les boulons,
jusqu’à ce que les plaques de pression
soient correctement fixées. Pour cela,
il faut que leur surface soit totalement
apposée contre les maillons et qu’elles
ne puissent plus tourner.
En cas de placement de canalisations
dans le tube de protection, vous devez
placer le dispositif d’étanchéité LINKSEAL dans l’ouverture circulaire avant
le placement définitif de la
canalisation, à un moment où vous
pouvez encore le déplacer librement
dans tous les sens.
Serrez les boulons de manière égale
autour du tuyau ou du câble.
Serrez chaque boulon au moyen de
quelques tours de clé, jusqu’à ce que
les maillons dans les ouvertures entre
les plaques de pression soient tous
pressés vers l’extérieur.
Étape 1:
Poser la chaîne de maillons autour du
tuyau et assembler le premier et le
dernier maillon.
Étape 2:
Pousser le dispositif d’étanchéité dans
l’ouverture.
Étape 3:
Serrer les boulons, de sorte que les
maillons en caoutchouc soient pressés
vers l’extérieur et étanchéifient
totalement l’ouverture.
Étape 4:
Pousser dans l’évidement et serrer.
7
LINK-SEAL
Caractéristiques et avantages
Dispositif d’étanchéité hydrostatique
Correctement installé, le système LinkSeal peut supporter une pression de
1,4 bar, soit beaucoup plus que les
passages muraux ordinaires.
Isolation électrique
Garantie de protection cathodique de
la canalisation, toutes les pièces
métalliques étant isolées soit dans du
caoutchouc, soit dans du plastique.
Support de la canalisation
Les maillons en caoutchouc et les
plaques de pression rigides du
système Link-Seal peuvent supporter
des charges radiales très importantes
et rendent généralement superflus les
autres supports éventuels. Dans les
croisements, le tube de protection est
soutenu à chaque extrémité par les
systèmes Link-Seal, ce qui permet
d'éviter de devoir le positionner par
mesurage ou par évaluation. Bien que
le système Link-Seal ne fixe nullement
les canalisations, il les maintient
néanmoins dans la bonne direction
axiale dans les sols ou les plafonds.
Dispositifs d’étanchéité livrés
prémontés
Afin de vous faire gagner du temps et
de faciliter le montage, nous livrons les
systèmes link-seal prémontés par nos
soins.
Absorption des chocs
Garantie par la construction.
Le dispositif d’étanchéité absorbe les
chocs dus aux variations de pression
dans la canalisation ou aux affaissements du sol. Cela permet d’éviter les
fissures aux soudures, aux brides et
aux raccords filetés.
Protection contre le feu et les
températures extrêmes
Garanti pour les murs coupe-feu ou
autres applications grâce à l’utilisation
de plaques de pression métalliques et
de maillons en élastomère offrant une
excellente résistance aux températures
élevées.
Étanchéifie tous les types de canalisations
Link-Seal convient parfaitement pour
toutes canalisations en acier, en fonte
ou en métal non ferreux, ainsi que pour
les tuyaux d'égout, les tuyaux en
matière synthétique (par exemple en
PVC ou PE), les tuyaux en béton. Ce
système permet en particulier d’étanchéifier les tuyaux à paroi fine sans
risque de les endommager ou d’ en
briser la paroi.
Le système répond à tous les besoins,
grâce à 12 tailles de maillons différentes. Il est livré dans les meilleurs
délais et prémonté.
Facilité de montage
Permet de réduire le coût de travail en
éliminant les longues manipulations
telles que l’étanchéification des joints,
l'emballage dans des bandes, les
soudures, le rebouchage, etc.
Compensation concentrique
Également garantie par la construction. Les écarts concentriques et perpendiculaires par rapport à l’axe du
tuyau sont maintenus dans certaines
limites, de sorte que le dispositif
d’étanchéité hermétique reste garanti.
Protection du dispositif d’étanchéité
Elle est garantie par le fait que le
dispositif d’étanchéité se pousse
complètement dans le tube de protection. Cela permet d’éviter d’ôter ou
d’endommager l’anneau de quelque
manière que ce soit avec un objet ou
un outil tranchant.
Longue durée de vie
Garantie par l’épaisseur des maillons.
Cela permet d’éviter d’endommager
le système en raison de fissures,
déchirures, vieillissement et autres
risques liés au placement direct dans
le sol.
8
LINK-SEAL
Spécifications techniques
du
ueur
Long n D
lo
mail
Plaque de pression
Diamètre extérieur du tuyau ou
T
du câble
R
B Longueur à
l’état normal
Diamètre intérieur de
l’ouverture du passage
E
A Épaisseur à l’état normal
L
C Longueur moyenne
avec boulons serrés
Spécifications techniques
Modèle
Link-Seal
LS 200-x
LS 275-x
LS 300-x
LS 315-x
LS 325-x
LS 400-x
LS 425-x
LS 475-x
LS 500-x
LS 525-x
LS 575-x
LS 600-x
Dimensions des maillons
en caoutchouc
mm
A
B
C
D
12.15
44
35
28.6
15.50
44
35
23.1
17.50
63
50
38.4
21.00
65
51
37.3
23.00
78
63
78.7
35.00
88
70
92.1
27.00
74
70
92.1
40.00
88
70
66.7
57.50 102
75
98.0
52.50
98
76
98.0
46.00
95
76
78.7
78.60 102
76
152.0
Dimensions des
plaques de pression
E
27
22
38
36.5
79
89
89
66.5
93
93
78
149
R
57
48
63
63
51
152
76
89
165
165
165
356
T
7.90
7.90
11.00
11.00
25.00
27.00
29.00
21.00
27.00
27.00
27.00
15.90
Taille du
boulon
L
M5
M8
M8
M8
M8
M10
M10
M10
M12
M12
M12
M20
63.00
63.00
90.00
90.00
100.00
130.00
130.00
115.00
140.00
140.00
140.00
150.00
Poids d’un
maillon
kg
0.035
0.035
0.10
0.14
0.25
0.55
0.45
0.45
1.23
1.15
0.64
1.50
Plage
d’étanchéité
mm
25
31
36
42
48
73
58
83
121
111
82
163
à
à
à
à
à
à
à
à
à
à
à
à
31
40
44
52
60
92
76
101
142
127
102
203
Moment
de serrage
Nm
0.5 - 1.1
0.5 - 1.1
1.1 - 2.3
1.1 - 2.5
4-7
14 - 27
14 - 27
14 - 27
27 - 40
27 - 40
27 - 40
31 - 46
Les informations sur les produits (construction, dimensions, etc.) sont uniquement fournies à titre indicatif et sans aucune obligation.
Nous nous réservons le droit de procéder à toute modification utile en vue d'améliorer nos produits.
Notre garantie est limitée au remplacement des pièces endommagées uniquement en cas de défaut de fabrication.
L’utilisateur doit vérifier par lui-même si le produit convient à l’emploi envisagé et assume l’entière responsabilité des risques éventuels
dus à l’utilisation du produit.
9
LINK-SEAL
Détermination du modèle adéquat
Diamètre du boulon
DI du trou
Méthode de détermination
DE de la canalisation
1. Déterminez le modèle de maillon (p.12) au moyen de la
différence de diamètre (DI trou - DE canalisation).
2. Au moyen du tableau 1 et du diamètre extérieur, déterminez le
nombre de maillons (p. 12).
3. Déterminez la qualité du Link-Seal en fonction de l’application
(voir tableau p. 14).
4. Commandez le nombre maillons, le modèle de maillon (LS 200,
etc.), et la qualité de Link-Seal (C/S-316/O/S/OS-316, etc.)
Dimensions du Link-Seal
Maillon
DE recommandé de la canalisation pour le Link-Seal
LS-200
LS-275
LS-300
LS-315
LS-325
LS-400
LS-425
LS-475
LS-525
LS-575
LS-500
LS-600
0 12 25
50
75
100
200
305
500
750
1200
1800
3050
Diamètre extérieur (DE) de la canalisation en mm
10
LINK-SEAL
Détermination du modèle adéquat
Les tableaux indiquent le nombre correct de maillons pour env. 98% des applications.
Il est possible de contrôler facilement le nombre de maillons nécessaires en appliquant la
formule suivante (même si les dimensions sont inconnues):
ID + UD
x 3,14 = = diamètre divisé par la longueur du maillon (voir tableau, colonne D)
2
(Arrondir le nombre maillons ≥_0,5 à l’unité supérieure, < 0,5 à l’unité inférieure).
DI = diamètre intérieur
ouverture du passage ou du trou de forage
DE = diamètre extérieur
de la canalisation ou du câble
Technische specificaties
Modèle
Link-Seal
LS 200-x
LS 275-x
LS 300-x
LS 315-x
LS 325-x
LS 400-x
LS 425-x
LS 475-x
LS 500-x
LS 525-x
LS 575-x
LS 600-x
Dimensions des maillons
en caoutchouc
mm
A
B
C
D
12.15
44
35
28.6
15.50
44
35
23.1
17.50
63
50
38.4
21.00
65
51
37.3
23.00
78
63
78.7
35.00
88
70
92.1
27.00
74
70
92.1
40.00
88
70
66.7
57.50 102
75
98.0
52.50
98
76
98.0
46.00
95
76
78.7
78.60 102
76
152.0
Dimensions des
plaques de pression
E
27
22
38
36.5
79
89
89
66.5
93
93
78
149
R
57
48
63
63
51
152
76
89
165
165
165
356
T
7.90
7.90
11.00
11.00
25.00
27.00
29.00
21.00
27.00
27.00
27.00
15.90
Taille du
boulon
L
M5
M8
M8
M8
M8
M10
M10
M10
M12
M12
M12
M20
63.00
63.00
90.00
90.00
100.00
130.00
130.00
115.00
140.00
140.00
140.00
150.00
Poids d’un
maillon
kg
0.035
0.035
0.10
0.14
0.25
0.55
0.45
0.45
1.23
1.15
0.64
1.50
Plage
d’étanchéité
mm
25
31
36
42
48
73
58
83
121
111
82
163
à
à
à
à
à
à
à
à
à
à
à
à
31
40
44
52
60
92
76
101
142
127
102
203
Moment
de serrage
Nm
0.5 - 1.1
0.5 - 1.1
1.1 - 2.3
1.1 - 2.5
4-7
14 - 27
14 - 27
14 - 27
27 - 40
27 - 40
27 - 40
31 - 46
Les informations sur les produits (construction, dimensions, etc.) sont uniquement fournies à titre indicatif et sans aucune obligation.
Nous nous réservons le droit de procéder à toute modification utile en vue d'améliorer nos produits.
Notre garantie est limitée au remplacement des pièces endommagées uniquement en cas de défaut de fabrication.
L’utilisateur doit vérifier par lui-même si le produit convient à l’emploi envisagé et assume l’entière responsabilité des risques éventuels
dus à l’utilisation du produit.
11
LINK-SEAL
Détermination du modèle adéquat
Modèle de maillon - Tableau 1a
LS 200-x
Ø Intérieur (DI)
LS 275-x
Ø Intérieur (DI)
LS 300-x
Ø Intérieur (DI)
l’ouverture du passage/trou de forage est de
25 mm (min.) à 31 mm (max.) supérieure au DE
l’ouverture du passage/trou de forage est de
31 mm (min.) à 40 mm (max.) supérieure au DE
l’ouverture du passage/trou de forage est de
36 mm (min.) à 44 mm (max.) supérieure au DE
Ø Extérieur
de la canalisation/du câble
min.
max.
20
26
29
36
39
45
48
54
57
63
66
72
75
81
84
90
93
99
102
108
111
117
120
127
130
136
139
145
148
154
157
163
166
172
Ø Extérieur
de la canalisation/du câble
min.
max.
4
6
11
14
18
21
26
29
33
36
40
43
48
51
55
58
62
65
70
73
77
80
85
87
92
95
99
102
107
109
114
117
121
124
Ø Extérieur
de la canalisation/du câble
min.
max.
38
46
50
59
63
71
75
83
87
95
99
108
112
120
124
132
136
144
148
157
161
169
173
181
185
193
197
205
209
218
222
230
234
242
Nombre
de maillons
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Nombre
de maillons
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Nombre
de maillons
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Type schakel - Tabel 1b
LS 315-x
Ø Intérieur (DI)
LS 325-x
Ø Intérieur (DI)
LS 400-x
Ø Intérieur (DI)
l’ouverture du passage/trou de forage est de
42 mm (min.) à 54 mm (max.) supérieure au DE
l’ouverture du passage/trou de forage est de
48 mm (min.) à 60 mm (max.) supérieure au DE
l’ouverture du passage/trou de forage est de
73 mm (min.) à 92 mm (max.) supérieure au DE
Ø Extérieur
de la canalisation/du câble
min.
max.
34
40
46
51
57
63
69
75
81
87
93
99
105
111
117
123
129
135
141
146
152
158
164
170
176
182
188
194
200
206
212
218
224
230
236
241
247
253
Ø Extérieur
de la canalisation/du câble
min.
max.
91
110
116
135
141
160
166
186
192
211
217
236
242
261
267
286
292
311
317
336
342
361
367
386
392
411
417
436
442
461
467
486
492
511
517
536
542
562
Ø Extérieur
de la canalisation/du câble
min.
max.
186
206
216
236
245
265
274
294
304
324
333
353
362
382
392
412
421
441
450
470
480
500
509
529
538
558
568
588
597
617
626
646
656
676
685
705
714
734
Nombre
de maillons
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Nombre
de maillons
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Nombre
de maillons
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
12
LINK-SEAL
Détermination du modèle adéquat
Modèle de maillon - Tableau 1c
LS 425-x
Ø Intérieur (DI)
LS 475-x
Ø Intérieur (DI)
LS 500-x
Ø Intérieur (DI)
l’ouverture du passage/trou de forage est de
58 mm (min.) à 76 mm (max.) supérieure au DE
l’ouverture du passage/trou de forage est de
l’ouverture du passage/trou de forage est de
83 mm (min.) à 100 mm (max.) supérieure au DE 121 mm (min.) à 142 mm (max.) supérieure au DE
Ø Extérieur
de la canalisation/du câble
min.
max.
135
156
165
185
194
214
223
244
253
273
282
302
311
332
341
361
370
390
399
420
429
449
458
478
487
508
517
537
546
566
575
596
605
625
634
654
663
684
693
713
722
742
751
772
Ø Extérieur
de la canalisation/du câble
min.
max.
77
90
99
111
120
133
141
154
162
175
184
196
205
218
226
239
247
260
269
281
290
303
311
324
332
345
354
366
375
388
396
409
417
430
439
451
460
473
481
494
502
515
524
536
Nombre
de maillons
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
Nombre
de maillons
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
Ø Extérieur
de la canalisation/du câble
min.
max.
208
229
239
260
270
291
302
322
333
353
364
385
395
416
426
447
458
478
489
510
520
541
551
572
582
603
614
634
645
666
676
697
707
728
738
759
770
790
801
822
832
853
863
884
Nombre
de maillons
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
Modèle de maillon - Tableau 1d
LS 525-x
Ø Intérieur (DI)
LS 575-x
Ø Intérieur (DI)
LS 600-x
Ø Intérieur (DI)
l’ouverture du passage/trou de forage est de
l’ouverture du passage/trou de forage est de
l’ouverture du passage/trou de forage est de
111 mm (min.) à 127 mm (max.) supérieure au DE 92 mm (min.) à 119 mm (max.) supérieure au DE 163 mm (min.) à 203 mm (max.) supérieure au DE
Ø Extérieur
de la canalisation/du câble
min.
max.
213
236
244
267
275
299
307
330
338
361
369
392
400
423
431
455
463
486
494
517
525
548
556
579
587
611
619
642
650
673
681
704
712
735
743
767
775
798
806
829
837
860
868
892
Nombre
de maillons
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
Ø Extérieur
de la canalisation/du câble
min.
max.
170
181
195
206
220
231
245
256
270
281
295
306
320
331
345
357
370
382
395
407
420
432
445
457
470
482
495
507
520
532
546
557
571
582
596
607
621
632
646
657
671
682
696
707
Nombre
de maillons
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
Ø Extérieur
de la canalisation/du câble
min.
max.
335
363
383
412
432
460
480
508
528
557
577
605
625
654
674
702
722
750
770
799
819
847
867
896
916
944
964
993
1013
1041
1061
1089
1109
1138
1158
1186
1206
1235
1255
1283
1303
1331
1351
1380
Nombre
de maillons
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
13
LINK-SEAL
Spécifications des modèles et des matériaux
Qualité Link-Seal
Modèle
Spécifications
C
Standard (modèle à isolation électrique). Résistance à la température: de -40°C à +120°C
Maillons:
caoutchouc EPDM, pour utilisation générale dans l’eau, l’air et les environnements humides.
Boulon/écrou:
acier galvanisé DIN933/934 qualité 8.8.
Plaque de pression:
nylon grade 6.6 avec 30% de verre pour isolation électrique et protection cathodique.
Couleur du caoutchouc: noir
S-316
Anticorrosion (modèle à isolation électrique). Résistance à la température: de -40°C à +120°C
Maillons:
caoutchouc EPDM, application dans l’industrie chimique, l’alimentation et l’industrie du papier, les
canalisations d’eau et les stations d'épuration.
Boulon/écrou:
modèle 316-A4 qualité (AISI 316)
Plaque de pression:
nylon grade 6.6 avec 30% de verre pour isolation électrique et protection cathodique.
Couleur du caoutchouc: noir
O
O Résistant à l’huile (modèle à isolation électrique). Résistance à la température: de -40°C à +100°C
Maillons:
caoutchouc nitrile résistant à l’huile, aux graisses, aux hydrocarbures aromatiques, aux solvants et
aux produits à base d’huile
Boulon/écrou:
acier galvanisé DIN933/934 qualité 8.8.
Plaque de pression:
nylon grade 6.6 avec 30% de verre pour isolation électrique et protection cathodique.
Couleur du caoutchouc: vert
OS-316
Anticorrosion (modèle à isolation électrique). Résistance à la température: de -40°C à +100°C
Maillons:
caoutchouc nitrile résistant à l’huile, aux graisses, aux hydrocarbures aromatiques, aux solvants et
aux produits à base d’huile
Boulon/écrou:
modèle 316-qualité A4 (AISI 316)
Plaque de pression:
nylon grade 6.6 met 30% glas versterkt voor elektrische isolatie en kathodische bescherming.
Couleur du caoutchouc: vert
BC
Standard, version plus souple pour canalisations en matière synthétique. Résistance à la température: de -40°C à +120°C
Maillons:
caoutchouc EPDM, pour utilisation générale dans l’eau, l’air et les environnements humides.
Boulon/écrou:
acier galvanisé DIN933/934 qualité 8.8.
Plaque de pression:
nylon grade 6.6 avec 30% de verre pour isolation électrique et protection cathodique.
Couleur du caoutchouc: bleu
BX-316
Anticorrosion, modèle plus souple pour canalisations en matière synthétique. Résistance à la température:
-40°C jusqu’à +120°C
Maillons:
caoutchouc EPDM, application dans l’industrie chimique, l’alimentation et l’industrie du papier, les
canalisations d’eau et les stations d'épuration.
Boulon/écrou:
modèle 316-qualité A4 (AISI 316)
Plaque de pression:
nylon grade 6.6 avec 30% de verre pour isolation électrique et protection cathodique.
Couleur du caoutchouc: bleu
T
Link-Seal Pyro-Pac résistant aux températures élevées. Résistance à la température: de -55°C à +230°C
Ce modèle de Link-Seal résiste pendant 1 heure au feu (conformément à la norme ASTM E814-51)
Maillons:
caoutchouc siliconé, sans halogène. Le silicone est résistant à l’air et aux gaz chauds.
Boulon/écrou:
acier galvanisé DIN933/934 qualité 8.8.
Plaque de pression:
acier galvanisé (pas d’isolation électrique).
Couleur du caoutchouc: gris
FR
Link-Seal Pyro-Pac à l’épreuve du feu, résiste pendant 3 heures à une t° de max. 1030°C
Étanche aux flammes, à la fumée et au gaz (conformément à la norme ASTM E119-76
Maillons:
caoutchouc siliconé, sans halogène, composé de 2 modèles T pour montage temporaire
Boulon/écrou:
acier galvanisé DIN933/934 qualité 8.8.
Plaque de pression:
acier galvanisé (pas d’isolation électrique).
Couleur du caoutchouc: gris
FS
Comme modèle FD, sauf:
Composé de deux sets couplés, à monter d’un seul côté.
CB
Link-Seal avec blocs centraux pour charge lourde. Ce modèle de Link-Seal possède un support en matière
synthétique dans le caoutchouc EPDM. Cela permet d’éviter de déformer les maillons suite au poids important de
canalisations très lourdes. Au moins 1/4 des maillons nécessaires doivent être de modèle CB.
Support:
nylon grade 6.6 avec 30% de verre.
Couleur du caoutchouc: noir
14
LINK-SEAL
Nouveau modèle: PYRO-PAC
Totalement ignifuge !
Le passage résiste au feu pendant
3 heures.
Le modèle Pyro-Pac est un nouveau
produit de la gamme Link-Seal conçu
pour résister au feu jusqu’à 1030°C.
Le modèle Pyro-Pac retient les
flammes, la fumée, les gaz et l’eau
durant trois heures.
Il a été testé par un institut technique
indépendant, conformément à la
norme ASTM E-119-76, ce qui signifie
que ce produit répond aux exigences
les plus strictes et peut notamment
être utilisé dans les centrales
nucléaires. Les centrales électriques ne
sont pas le seul domaine d’application
des passages à l’épreuve du feu.
Partout où les canalisations traversent
différentes salles, il est important de
prévenir l’effet de cheminée.
Le modèle Pyro-Pac empêche que les
flammes, la fumée, les gaz et les
liquides puissent se propager aux
autres parties d'un bâtiment; c’est ce
que nous appelons la méthode par
compartimentation. Dans les constructions modernes, il existe de nombreuses normes à respecter en matière
de protection contre l’incendie.
Le modèle Pyro-Pac est un produit qui
répond largement aux exigences
actuelles, et qui va même plus loin que
celles-ci.
Modèle FD
Avantages du Pyro-Pac
• résistance au feu testée conformément aux normes E-119-76, à
l’épreuve du feu et de l’eau durant
trois heures à une t° de 1030°C
• convient pour une utilisation dans les
centrales électriques
• élimine le risque d’incendie dans les
locaux
• à utiliser en combinaison avec tous
les autres passages Link-Seal
• conçu pour une utilisation immédiate,
grande facilité de montage
• aucune compétence particulière n’est
nécessaire
• aisé à installer dans les constructions
existantes
• disponible sur demande pour tout
diamètre de 25 mm à 3000 mm ou
plus
• n’endommage pas le système de protection cathodique
Comment fonctionne le Pyro-Pac?
Les passages Pyro-Pac sont composés
de matériaux anorganiques.
Les plaques de pression sont en acier
et les différents éléments d'étanchéité
sont en caoutchouc siliconé, un
matériau à l'épreuve du feu.
Modèle FS
Il existe trois types de Pyro-Pac:
• Pyro-Pac modèle FD est constitué
de deux éléments distincts; il est
destiné aux passages accessibles
des deux côtés.
• Pyro-Pac modèle FS convient aux
espaces accessibles d’un seul côté.
Sa configuration spéciale garantit
une protection optimale et est plus
facile à monter à partir d’un seul
côté, grâce aux ensembles de
maillons couplés, comme l'indique
l'illustration. Les deux modèles sont
à l’épreuve du feu et résistent pendant trois heures aux flammes, à la
fumée, aux gaz et aux autres
substances dangereuses.
• Pyro-Pac modèle T convient aux
espaces devant résister au feu
pendant une durée d’une heure.
Le modèle T a l’approbation
‘Factory Mutual’. Le modèle T a été
testé conformément à la norme
ASTM E 814-81 et répond donc aux
exigences de l’institut Factory
Mutual en matière de dispositifs
d’étanchéité résistant au feu pendant une heure et empêchant donc
l’entrée de gaz, de flammes, de
fumée et d’eau dans le passage.
Modèle T
15
LINK-SEAL
Exemple de devis
Description
Évidement mural
Les systèmes d’étanchéité doivent
être constitués d’éléments en caoutchouc distincts et emboîtables les uns
aux autres, et dont la forme permet de
boucher l’espace entre la canalisation
et l’évidement.
Les maillons sont fixés entre eux aux
moyens de vis et forment une chaîne
en caoutchouc autour de la canalisation, avec une plaque de pression
sous chaque tête de vis et chaque
écrou.
Une fois le dispositif d’étanchéité
poussé dans l’espace libre, les
éléments en caoutchouc sont pressés
vers l’extérieur au moyen du serrage
des vis, afin d’atteindre un état
d’étanchéité entre la canalisation et
l’ouverture pratiquée dans le mur.
Le dispositif d’étanchéité doit être
construit de telle manière que la canalisation et le mur soient isolés, afin de
limiter le plus possible les réactions
cathodiques.
L’entrepreneur doit déterminer le diamètre requis pour chaque évidement
mural par rapport au tuyau de montage, pour la fabrication, la réalisation et
le montage du système. Le diamètre
intérieur de chaque évidement mural
doit correspondre aux exigences
définies par le fabriquant, afin que la
canalisation et le système LINK-SEAL
puissent former un véritable ensemble.
Pour déterminer le modèle et le
nombre adéquats de maillons LINKSEAL, suivez les instructions du
catalogue ou prenez contact avec le
fournisseur.
16
