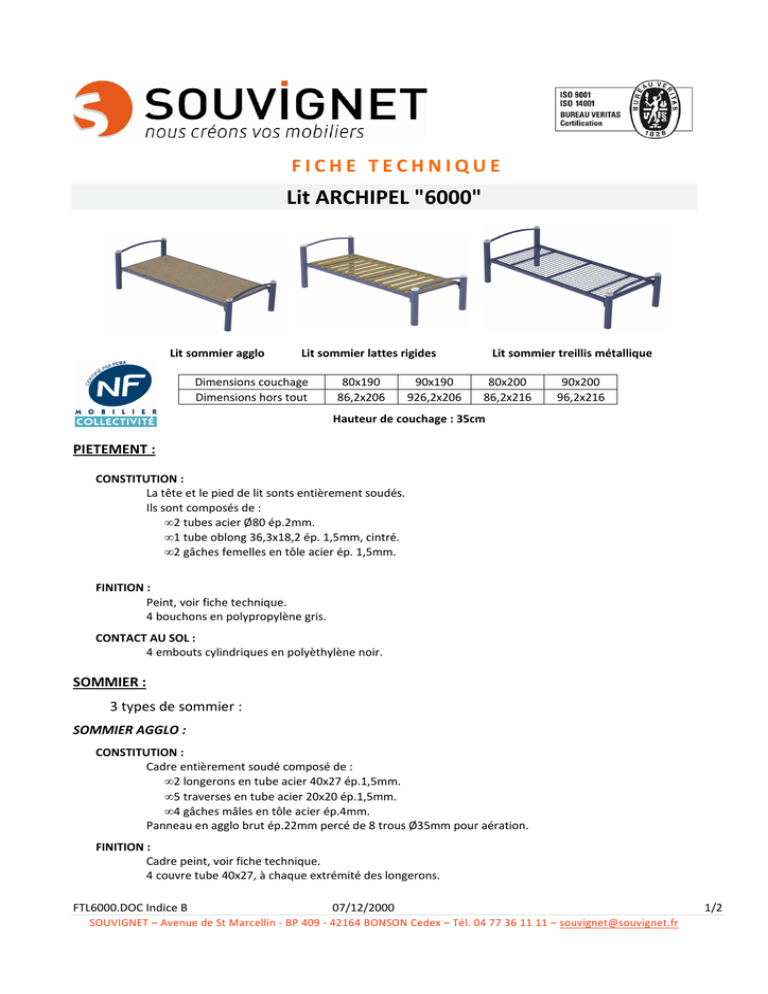

FICHE TECHNIQUE Lit ARCHIPEL "6000"

FICHE TECHNIQUE
Lit ARCHIPEL "6000"
Lit sommier agglo
Lit sommier lattes rigides
Dimensions couchage
Dimensions hors tout
80x190
86,2x206
90x190
926,2x206
Lit sommier treillis métallique
80x200
86,2x216
90x200
96,2x216
Hauteur de couchage : 35cm
PIETEMENT :
CONSTITUTION :
La tête et le pied de lit sonts entièrement soudés.
Ils sont composés de :
• 2 tubes acier Ø80 ép.2mm.
• 1 tube oblong 36,3x18,2 ép. 1,5mm, cintré.
• 2 gâches femelles en tôle acier ép. 1,5mm.
FINITION :
Peint, voir fiche technique.
4 bouchons en polypropylène gris.
CONTACT AU SOL :
4 embouts cylindriques en polyèthylène noir.
SOMMIER :
3 types de sommier :
SOMMIER AGGLO :
CONSTITUTION :
Cadre entièrement soudé composé de :
• 2 longerons en tube acier 40x27 ép.1,5mm.
• 5 traverses en tube acier 20x20 ép.1,5mm.
• 4 gâches mâles en tôle acier ép.4mm.
Panneau en agglo brut ép.22mm percé de 8 trous Ø35mm pour aération.
FINITION :
Cadre peint, voir fiche technique.
4 couvre tube 40x27, à chaque extrémité des longerons.
FTL6000.DOC Indice B
07/12/2000
SOUVIGNET – Avenue de St Marcellin - BP 409 - 42164 BONSON Cedex – Tél. 04 77 36 11 11 – [email protected]
1/2
SOMMIER A LATTES RIGIDES :
CONSTITUTION :
Cadre entièrement soudé composé de :
• 2 longerons en tube acier 40x27 ép.1,5mm.
• 5 traverses en tube acier 20x20 ép.1,5mm.
• 4 gâches mâles en tôle acier ép.4mm.
Sommier composé de 2 longerons en contreplaqué hêtre de section 68 x 17 et de 14 (lit de 190) ou 15 (lit de
200) traverses en sapin de section 70 x 18, assemblées par vis Ø4mm.
FINITION :
Cadre peint.
4 couvre tube 40x27, à chaque extrémité des longerons.
SOMMIER TREILLIS METALLIQUE :
CONSTITUTION :
Cadre entièrement soudé composé de :
*2 longerons en tube rectangulaire 40x27 à aile ep. 2 mm.
*2 traverses en cornière acier 35 x 35 ép. 3mm.
*3 renforts en tube carré 20x20 ép. 1,5mm.
*1 treillis en fil acier φ4mm, maille 50 x 50.
* 4 gâches mâles en tôle acier ép. 4mm.
FINITION :
Cadre peint, voir fiche technique.
4 couvre tube 40x27, à chaque extrémité des longerons.
OPTION ARRETS DE MATELAS :
4 arrêts de matelas en fil d’acier Ø8mm étiré, soudés sur les cotés du cadre.
ASSEMBLAGE:
L'ensemble est livré démonté.
Assemblage rigide du sommier sur tête et pied par coincement.
FTL6000.DOC Indice B
07/12/2000
SOUVIGNET – Avenue de St Marcellin - BP 409 - 42164 BONSON Cedex – Tél. 04 77 36 11 11 – [email protected]
2/2
FICHE TECHNIQUE
Lit 6000 avec panneau de tête et pied
(80x190, 90x190, 80x200, 90x200)
Lit sommier agglo
Lit sommier lattes rigides
Lit sommier treillis métallique
PIETEMENT :
CONSTITUTION :
La tête et le pied de lit sont entièrement soudés.
Ils sont composés de :
• 2 tubes acier øØ80 ép.2mm.
• 1 tube oblong 36,3x18,2 ép. 1,5mm, cintré.
• 2 gâches femelles en tôle acier ép. 1,5mm.
• Sur la tête 4 pattes en tôle acier ép. 2mm.
FINITION :
Peint, voir fiche technique.
4 bouchons en polypropylène gris.
CONTACT AU SOL :
4 embouts cylindriques en polyéthylène noir.
PANNEAU :
Panneau de particules mélaminé 19mm couleur, chant ABS 2mm gris.
Assemblage par vis M5 et écrous décolettés.
• 5 traverses en tube acier 20x20 ép. 1,5mm.
• 4 gâches mâles en tôle acier ép.4mm.
FINITION :
Cadre peint, voir fiche technique.
4 couvre tube 40x27, à chaque extrémité des longerons.
SOMMIER :
3 types de sommier :
SOMMIER AGGLO :
CONSTITUTION :
Cadre entièrement soudé composé de :
FTL6040.doc –12/10/2011
Page: 1/2
• 2 longerons en tube acier 40x27 ép. 1,5mm.
• 5 traverses en tube acier 20x20 ép. 1,5mm.
• 4 gâches mâles en tôle acier ép.4mm.
Panneau en agglo brut ép.22mm percé de 8 trous øØ35mm pour aération.
FINITION :
Cadre peint, voir fiche technique.
4 couvre tube 40x27, à chaque extrémité des longerons.
SOMMIER A LATTES RIGIDES :
CONSTITUTION :
Cadre entièrement soudé composé de :
• 2 longerons en tube acier 40x27 ép. 1,5mm.
• 5 traverses en tube acier 20x20 ép. 1,5mm.
• 4 gâches mâles en tôle acier ép.4mm.
Sommier composé de 2 longerons en contreplaqué hêtre de section 68 x 17 et de 14 (lit de 190) ou 15
(lit de 200) traverses en sapin de section 70 x 18, assemblées par vis Ø4mm.
FINITION :
Cadre peint.
4 couvre tube 40x27, à chaque extrémité des longerons.
SOMMIER TREILLIS METALLIQUE :
CONSTITUTION :
Cadre entièrement soudé composé de :
*2 longerons en tube rectangulaire 40x27 à aile ep. 2 mm.
*2 traverses en cornière acier 35 x 35 ép. 3mm.
*3 renforts en tube carré 20x20 ép. 1,5mm.
*1 treillis en fil acier Ø4mm, maille 50 x 50.
* 4 gâches mâles en tôle acier ép. 4mm.
FINITION :
Cadre peint, voir fiche technique.
4 couvre tube 40x27, à chaque extrémité des longerons.
OPTION ARRETS DE MATELAS :
4 arrêts de matelas en fil d’acier Ø8mm étiré, soudés sur les cotés du cadre.
ASSEMBLAGE:
L'ensemble est livré démonté.
Assemblage rigide du sommier sur tête et pied par coincement.
FTL6040.doc –12/10/2011
Page: 2/2
FICHE TECHNIQUE
Lit 6000 avec panneau de tête
(80x190, 90x190, 80x200, 90x200)
Lit sommier agglo
Lit sommier lattes rigides
Lit sommier treillis métallique
PIETEMENT :
CONSTITUTION :
La tête et le pied de lit sont entièrement soudés.
Ils sont composés de :
• 2 tubes acier Ø80 ép.2mm.
• 1 tube oblong 36,3x18,2 ép. 1,5mm, cintré.
• 2 gâches femelles en tôle acier ép. 1,5mm.
• Sur la tête 4 pattes en tôle acier ep. 2mm.
FINITION :
Peint, voir fiche technique.
4 bouchons en polypropylène gris.
CONTACT AU SOL :
4 embouts cylindriques en polyéthylène noir.
PANNEAU :
Panneau de particules mélaminé 19mm couleur, chant ABS 2mm gris.
Assemblage par vis M5 et écrous décolettés.
• 5 traverses en tube acier 20x20 ép.1 ,5mm.
• 4 gâches mâles en tôle acier ép.4mm.
FINITION :
Cadre peint, voir fiche technique.
4 couvre tube 40x27, à chaque extrémité des longerons.
SOMMIER :
3 types de sommier :
SOMMIER AGGLO :
CONSTITUTION :
Cadre entièrement soudé composé de :
• 2 longerons en tube acier 40x27 ép. 1,5mm.
• 5 traverses en tube acier 20x20 ép. 1,5mm.
FTL6030.doc –15/04/2010
Page: 1/2
• 4 gâches mâles en tôle acier ép.4mm.
Panneau en agglo brut ép.22mm percé de 8 trous Ø35mm pour aération.
FINITION :
Cadre peint, voir fiche technique.
4 couvre tube 40x27, à chaque extrémité des longerons.
SOMMIER A LATTES RIGIDES :
CONSTITUTION :
Cadre entièrement soudé composé de :
• 2 longerons en tube acier 40x27 ép. 1,5mm.
• 5 traverses en tube acier 20x20 ép. 1,5mm.
• 4 gâches mâles en tôle acier ép.4mm.
Sommier composé de 2 longerons en contreplaqué hêtre de section 68 x 17 et de 14 (lit de 190) ou 15
(lit de 200) traverses en sapin de section 70 x 18, assemblées par vis Ø4mm.
FINITION :
Cadre peint.
4 couvre tube 40x27, à chaque extrémité des longerons.
SOMMIER TREILLIS METALLIQUE :
CONSTITUTION :
Cadre entièrement soudé composé de :
*2 longerons en tube rectangulaire 40x27 à aile ep. 2 mm.
*2 traverses en cornière acier 35 x 35 ép. 3mm.
*3 renforts en tube carré 20x20 ép. 1,5mm.
*1 treillis en fil acier φ4mm, maille 50 x 50.
* 4 gâches mâles en tôle acier ép. 4mm.
FINITION :
Cadre peint, voir fiche technique.
4 couvre tube 40x27, à chaque extrémité des longerons.
OPTION ARRETS DE MATELAS :
4 arrêts de matelas en fil d’acier Ø8mm étiré, soudés sur les cotés du cadre.
ASSEMBLAGE:
L'ensemble est livré démonté.
Assemblage rigide du sommier sur tête et pied par coincement.
FTL6030.doc –15/04/2010
Page: 2/2
FICHE TECHNIQUE
Lit 6000 140x200
Lit sommier agglo
Lit sommier lattes rigides
Hauteur de couchage : 35cm
PIETEMENT :
CONSTITUTION :
La tête et le pied de lit sont entièrement soudés.
Ils sont composés de :
• 2 tubes acier ø80 ép.2mm.
• 1 tube oblong 36,3x18,2 ép. 1,5mm, cintré.
• 2 gâches femelles en tôle acier ép.1,5mm.
FINITION :
Peint, voir fiche technique.
4 bouchons en polypropylène gris.
CONTACT AU SOL :
4 embouts cylindriques en polyéthylène noir.
SOMMIER :
2 types de sommier :
SOMMIER AGGLO :
CONSTITUTION :
Cadre entièrement soudé composé de :
• 2 longerons en tube acier 40x27 ép.1,5mm.
• 5 traverses en tube acier 20x20 ép.1,5mm.
• 4 gâches mâles en tôle acier ép.4mm.
Panneau en agglo brut ép.22mm percé de 8 trous ø35mm pour aération.
FINITION :
Cadre peint époxy coloris aluminium.
4 couvre tube 40x27, à chaque extrémité des longerons.
FTL6000-140.doc – 07/12/2000
Page: 1/2
SOMMIER A LATTES RIGIDES :
CONSTITUTION :
Cadre entièrement soudé composé de :
• 2 longerons en tube acier 40x27 ép.1,5mm.
• 5 traverses en tube acier 20x20 ép.1,5mm.
• 4 gâches mâles en tôle acier ép.4mm.
Sommier composé de 3 longerons en contreplaqué hêtre de section 68 x 17 et de 14 (lit de 190) ou 15 (lit de
200) traverses en sapin de section 70 x 18, assemblées par vis Ø4mm.
FINITION :
Cadre peint époxy coloris aluminium.
4 couvre tube 40x27, à chaque extrémité des longerons.
ASSEMBLAGE:
L'ensemble est livré démonté.
Assemblage rigide du sommier sur tête et pied par coincement.
FTL6000-140.doc – 07/12/2000
Page: 2/2
