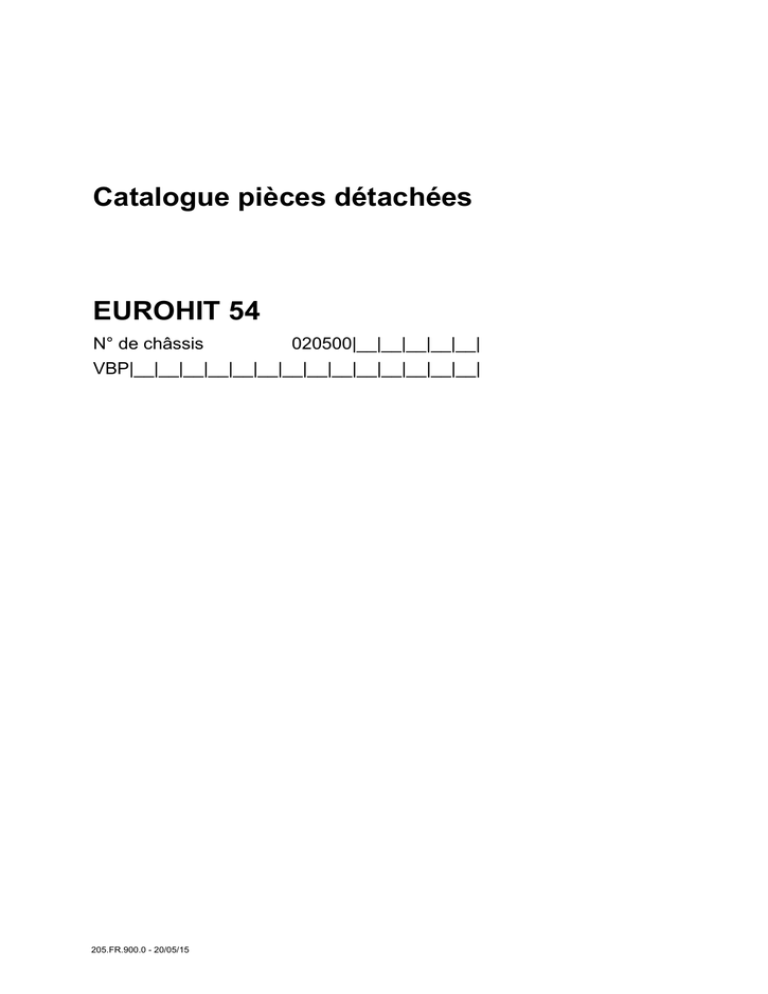

Catalogue pièces détachées EUROHIT 54

Transcription

Catalogue pièces détachées
EUROHIT 54
N° de châssis
020500|__|__|__|__|__|
VBP|__|__|__|__|__|__|__|__|__|__|__|__|__|__|
205.FR.900.0 - 20/05/15
PÖTINGER - Know-How ne peut être copié
Nos pièces D'ORIGINE INSIDE vous assurent une valeur ajoutée comme: une meilleur
résistance à l'usure; une résistance à la rupture plus élevée; un montage parfait; un
rendement élevé et une disponibilité à long terme.
Modification technique
Etant donné que nous travaillons en permanence sur le perfectionnement de nos produits, il
est possible qu'il y ait des différences entre les informations contenues dans ce manuel et le
produit. De ce fait, les indications, illustrations et descriptions ne sauront faire l'objet de
réclamations. Veuillez demander à votre revendeur spécialisé les informations définitives
relatives aux caractéristiques de votre machine.
Nous comptons sur votre compréhension concernant des modifications qui pourraient
survenir à tout moment au niveau du contenu de la livraison, tant en termes de la forme,
que de l'équipement et de la technique.
La réimpression, la traduction et la reproduction même partielle sous toute forme que ce
soit, nécessitent l'obtention de l'autorisation écrite de Alois PÖTTINGER Maschinenfabrik
GmbH.
Conformément à la loi relative au droit d'auteur, Alois PÖTTINGER Maschinenfabrik GmbH
se réserve expressément tous les droits.
© Alois PÖTTINGER Maschinenfabrik GmbH
2 | Catalogue pièces détachées EUROHIT 54
205.FR.900.0 - 20/05/15
Cher client
Utilisez exclusivement les pièces de rechange et les accessoires d'origine certifiée par Alois
PÖTTINGER Maschinenfabrik GmbH. Seuls les accessoires et pièces d'origine, testés et
certifiés par Pöttinger sont appropriés aux conditions d'utilisation de nos machines. En cas
d'utilisation de pièces ou d'accessoires non certififés, la garantie du constructeur ne peut
être appliquée. Même après la période de garantie, nous vous conseillons de continuer à
utiliser les pièces d'origine afin de garantir l'efficacité et la sécurité de la machine.
Les pièces d'origine ne peuvent être obtenues que par notre réseau PÖTTINGER. Nous
vous prions de transmettre les différents points cités ci-dessous à votre revendeur lors de
chaque commande . Le donneur d'ordre est responsable pour les éventuelles erreurs de
livraison qui résultent d'indications incomplètes, peu claires ou illisibles.
Veuillez nous indiquer lors de votre commande:
• le modèle, le type, l'année de construction, ainsi que le n° de châssis et/ou le n° de série.
Vous trouverez ces indications sur la plaque signalétique de la machine.
• Définissez clairement la commande par le numéro de la pièce et sa dénomination.
• Indiquez la quantité nécessaire pour chaque pièce commandée.
• Indiquez l'adresse de livraison complète et exacte.
Réussir avec PÖTTINGER service team.
205.FR.900.0 - 20/05/15
Catalogue pièces détachées EUROHIT 54 | 3
Vous trouverez les représentations suivantes dans ce catalogue pièces:
#
sur demande
&
ne livrable qu’ensemble
(
se composant de...
)
pas de pièce de rechange
*
voir planche no.
242
Loctite 242 (00 543 004)
245
Loctite 245 (00 543 005)
275
Loctite 275 (00 543 008)
495
Loctite IS 495 (00 543 103)
504
Loctite 504 (00 543 201)
542
Loctite 542 (00 543 010)
601
pate d’étancheité DDL 601
648
Loctite 648 (00 543 014)
=
si besoin est
@
dimension mm
AN
remarque
BT
planche
DA
calibre exter.
DI
calibre inter.
EK
afficher avec ....
FU
voir annotation
K
seulement pour maniement à partir de la cabine
L
à gauche
M:
ne pas pour...
MENGE
nombre
N
du coté de la machine
NT
ne pas pour arrière à 2 essieux
P:
seulement pour...
PE
seulement pour essieu individuel
PNR
nombre de position
PS
seulement pour tracteur
PT
seulement pour arriere à 2 essieux
Q
du coté du tracteur
R
à droite
R/S
indiquer la longueur du tube et la référence de la trompe pr
RA
uniquement pour renvoi par galets et timon oscilant
RO
uniquement en cas de renvoi par galets
TEILE
nombre de pièce
U
par mètres
V
variante
W
au choix
205.FR.900.0 - 20/05/15
X
seulement pour l’exportation
Y
seulement pour le montage arrière
Z
nombre de dents
205.FR.900.0 - 20/05/15
Aperçu
205.FR.900.0 - 20/05/15
Aperçu
pl.
Désignation
de N°
10 CHASSIS OSCILLANT
01001
15 CHASSIS OSCILLANT HIT 54 N
16437
20 CHASSIS D'ACCOUPLEM.
01001
30 TIMON
01001
31 TIMON
08353
à N°
17789
08352
35 BARRETTE DE CAOUTCH.
08176
37 AMORTISSEUR
16437
17789
40 ESSIEU DE ROUE
01001
04125
41 ESSIEU DE ROUE
04126
57 ROUE PALPEUSE
11466
59 ROUE DE RECHANGE
01001
60 RELEVAGE DE COUPE
01001
71 RELEVAGE DE COUPE
02756
80 TRANSMISS. D'ENTREE
01001
85 ENGRENAGE
01001
90 TOUPIE DEDANS
01001
91 TOUPIE DEDANS
01061
HIT 54 N
01060
100 TOUPIE EXTERIEURE
01001
101 TOUPIE EXTERIEURE
01061
110 ARBRE A CARDANS
01001
112 LIMIT.A CAMES EN ET.
01001
120 ARBRE A CARDANS
01001
130 ARBRE A CARDANS
01001
135 LIMIT.A CAMES EN ET.
01001
140 ARBRE A CARDANS
01001
150 ARBRE A CARDANS
01001
160 ARBRE A CARDANS
01001
165 ARBRE A CARDANS
10366
167 ARBRE A CARDANS
05199
08077
168 ARBRE A CARDANS
08078
08352
170 PANNEAU AVERTISS.
01001
01001
08353
180 EQUIPEMENT NORMAL
01001
190 EQUIPEMENT NORMAL
01001
205.FR.900.0 - 20/05/15
01060
01060
01060
01060
08352
pl. 10 - CHASSIS OSCILLANT
205.FR.900.0 - 20/05/15
CHASSIS OSCILLANT - pl. 10
Pos
Référence
Qua Désignation
0.2 00+ 205.10.001.1
1 Châssis oscillant
2
00+ 205.10.004.2
1 BRAS PORTEUR
3
Remarque
de N°
00+ 255.10.027.1
1 Châssis
3.1 00+ 255.10.027.3
2 Châssis
02041
3.2 00+ 212.10.020.0
1 Châssis
08176
4
00+
166.807
2 Rondelle 30,2/50x2,00 ISO 4759-3
5
00+
410.631
2 Coussinet 30x34x30 DX
6
00+ 726.50.051.0
1 Boulon à goupille
7
00+
172.969
2 Goupille méca. 8x45 DIN 1481 ST GEOMET
8
00+
173.123
9
00+ 203.10.017.1
1 Arbre avec coeur
10
00+
3 Graisseur A M 8x1 DIN71412 SFG
11
00+ 203.10.015.0
191.002
à N°
02040
08175
11.1 00+ 277.10.015.0
1 Éclisse
1 Bride en U
12
00+
173.320
13
00+
173.200
14
00+ 238.07.001.0
1 Boulon à goupille ST 50
15
00+
438.019
1 Goupille 10x45 DIN11023
16
00+
438.026
1 Cordon de sécurité GTO F 80390
17
00+ 255.10.067.0
17.1 00+ 206.10.048.0
18
00+
438.026
19
00+
438.016
1 Circlips 5x32 DIN11023
20
00+
435.376
1 Ressort de traction 3,20/20x110 CR
22
00+ 254.71.005.0
2 Embout d'attelage
23
00+
2 Douille fendue
24
00+ 236.10.030.0
25
00+
26
00+ 254.10.044.0
1 Pied de support
27
00+
1 Goupille WGF-2.3357
29
00+ 203.10.014.0
1 Douille
30
00+
162.426
1 Rondelle 20,5/30x1,00 ISO 4759-3 ZN
31
00+
157.018
1 Circlip 20x1,2 DIN 471 GEOMET
32
00+
103.920
6 Vis M16x80 DIN 931 10.9 GEOMET
# 4 STK.
33
00+
122.130
# 4 STK.
34
00+ 205.20.003.1
6 Écrou M16 DIN 980 10 GEOMET
1 Arceau de protection
# L
07975
35
00+ 205.20.012.1
1 Arceau de protection droite
# R
07975
36
00+ 470.983.001
2 Catadioptre
#
37
00+ 205.21.005.0
1 Protection
38
00+
103.065
2 Vis M10x30 DIN 933 8.8 ZN
39
00+
122.107
40
00+
417.959
2 Écrou M10 DIN 980 8 ZN
4 Bouchon de fermeture GPN 300 V 14
41
00+ 344.12.022.0
6 Douille 25x16x20
42
00+ 495.888.0006
43
00+
1 Étiquette "EUROHIT 54N"
1 Etiquette "PÖTTINGER" 50mm
50
00+ 205.20.003.3
R
07976
51
00+ 205.20.012.3
L
07976
52
00+
172.198
2 Goupille méca. 10x45 DIN 1481 ST
53
00+
172.145
70
00+
495.154
1 Étiquette "Compression"
435.703
173.504
438.005
495.069
205.FR.900.0 - 20/05/15
02040
02041
02040
02041
07975
# 4 STK.
pl. 10 - CHASSIS OSCILLANT
205.FR.900.0 - 20/05/15
CHASSIS OSCILLANT - pl. 10
Pos
71
Référence
00+
495.171
205.FR.900.0 - 20/05/15
Qua Désignation
Remarque
de N°
à N°
2 Étiquette "Risque d'écrasement"
pl. 15 - CHASSIS OSCILLANT HIT 54 N
205.FR.900.0 - 20/05/15
CHASSIS OSCILLANT HIT 54 N - pl. 15
Pos
Référence
Qua Désignation
Remarque
0.1 00+ 205.11.001.0
1 TETE D'ATTELAGE PIVOTANTE
0.2 00+ 212.10.007.0
1 Châssis
1
00+ 205.11.100.0
1 Bras porteur
3
00+
435.376
4
00+
438.026
5
00+
438.016
7
00+ 206.10.048.0
8
00+
438.005
9
00+
172.969
00+ 254.10.044.0
1 Pied de support
11
00+ 726.50.051.0
12
00+
173.123
13
00+
166.807
2 Rondelle 30,2/50x2,00 ISO 4759-3
14
00+
410.631
15
00+
191.002
16
00+ 238.07.001.0
17
00+
438.019
19
00+
103.065
2 Vis M10x30 DIN 933 8.8 ZN
20
00+
122.107
21
00+ 205.21.005.0
1 Protection
23
00+
157.018
24
00+
162.426
1 Rondelle 20,5/30x1,00 ISO 4759-3 ZN
25
00+ 203.10.014.0
1 Douille
26
00+
103.920
27
00+
122.130
28
00+ 344.12.022.0
6 Douille 25x16x20
29
00+
495.070
1 Etiquette "PÖTTINGER EUROHIT"
31
00+
494.695
1 Autocollant "resserage des vis"
33
00+
495.171
35
00+
173.143
38
00+ 205.11.006.0
1 Douille 22x30x12
39
00+ 205.11.007.0
40
00+ 205.11.300.0
1 Éclisse
1 Pièce coulissante
41
00+ 205.11.400.0
1 Pièce coulissante
42
00+ 205.11.008.0
1 Vis
43
00+ 205.11.050.0
44
00+
162.409
2 Rondelle 17/34x3,00 ISO 4759-3 ZN
45
00+
173.191
46
00+
162.424
2 Rondelle 20,5/36x4,00 ISO 4759-3 ZN
47
00+ 205.11.009.0
6 Tôle
48
00+
120.165
49
00+
173.504
51
00+ 212.10.020.0
1 Châssis
52
00+ 203.10.017.1
1 Arbre avec coeur
53
00+
54
00+ 277.10.015.0
1 Bride en U
55
00+
173.504
56
00+
173.200
57
00+
173.320
58
00+ 254.71.005.0
205.FR.900.0 - 20/05/15
à N°
(51-60
10
191.002
de N°
2 Embout d'attelage
pl. 15 - CHASSIS OSCILLANT HIT 54 N
205.FR.900.0 - 20/05/15
CHASSIS OSCILLANT HIT 54 N - pl. 15
Pos
60
Référence
00+ 236.10.030.0
205.FR.900.0 - 20/05/15
Qua Désignation
Remarque
de N°
à N°
pl. 20 - CHASSIS D'ACCOUPLEM.
205.FR.900.0 - 20/05/15
CHASSIS D'ACCOUPLEM. - pl. 20
Pos
Référence
Qua Désignation
Remarque
0.1 00+ 203.11.001.0
1 Châssis d'accouplement
(1-15
0.2 00+ 203.15.001.0
1 SUPPORT BASCULANT
#(16-18
0.3 00+ 203.13.001.0
#(2-15,19
1
00+ 203.11.004.0
2
00+ 238.07.001.0
3
00+
438.019
4
00+
438.026
5
00+ 203.13.020.0
1 Pied de support
# 2 STK.
6
00+
438.005
# 2 STK.
7
00+
172.969
# 2 STK.
8
00+ 254.71.005.0
2 Embout d'attelage
9
00+ 254.10.029.0
10
00+
162.406
2 Rondelle 20,2/50x3,00 ISO 4759-3 ZN
11
00+
435.703
2 Douille fendue
12
00+ 254.71.012.0
1 Embout d'attelage
13
00+
120.379
14
00+
103.920
2 Écrou M20 DIN 936 22H ZN
15
00+
122.130
16
00+ 203.11.020.0
1 Embout d'attelage
#
17
00+ 203.11.025.0
#
18
00+
1 Goupille fendue 8x45
#
19
00+ 203.13.004.1
20
00+ 236.10.030.0
21
00+
172.197
22
00+
495.171
23
00+ 344.12.022.0
6 Douille 25x16x20
438.042
205.FR.900.0 - 20/05/15
de N°
à N°
05110
648
pl. 30 - TIMON
205.FR.900.0 - 20/05/15
TIMON - pl. 30
Pos
Référence
Qua Désignation
Remarque
de N°
à N°
0.1 00+ 203.12.001.0
1 Timon
1
00+ 203.12.005.0
1 Timon
2
00+ 203.12.015.0
1 Pièce coudée
3
00+
103.065
8 Vis M10x30 DIN 933 8.8 ZN
4
00+
122.107
5
00+ 203.12.040.0
1 Pivot
01060
6
00+
01060
7
172.976
(1-25
00+ 203.12.046.0
2 Palier
7.1 00+ 203.12.046.1
2 Palier
8
00+ 203.12.045.0
1 Pièce charnière
9
00+
103.135
4 Vis M16x70 DIN 933 8.8 ZN
10
00+
122.110
11
00+ 100.73.026.0
1 Éclisse
12
00+
103.287
2 Vis M 8x60 DIN 931 8.8 ZN
13
00+
122.106
14
00+
162.402
2 Écrou M 8 DIN 980 8 ZN
2 Rondelle 8,5/24x1,50 ISO 4759-3 ZN
15
00+
166.821
1 Rondelle 18,2/30x1,00 ISO 4759-3
01060
16
00+ 203.12.035.0
1 Manivelle
01060
17
00+
172.167
1 Goupille méca. 8x30 DIN 1481
01060
18
00+
438.005
19
00+ 238.72.030.0
20
00+
21
00+ 203.12.047.0
1 Panneau
22
00+ 203.22.005.0
1 Protection
23
00+
103.064
2 Vis M10x25 DIN 933 8.8 ZN
24
00+
122.107
25
00+
417.759
2 Tôle de protection GPN 250/21,3
26
00+
438.017
1 Goupille fendue 6x42 DIN11023
27
00+ 203.12.035.1
1 Manivelle
28
00+
120.164
29
00+
120.160
438.019
205.FR.900.0 - 20/05/15
01060
01061
01060
01060
01061
648
01061
01061
pl. 31 - TIMON
205.FR.900.0 - 20/05/15
TIMON - pl. 31
Pos
Référence
Qua Désignation
Remarque
0.1 00+ 203.12.001.0
1 Timon
1
00+ 203.12.005.0
1 Timon
2
00+ 203.12.015.0
1 Pièce coudée
3
00+
1 Goupille fendue 6x42 DIN11023
4
00+ 494.468.0001
5
00+ 203.12.035.1
1 Étiquette "Vor dem abhängen Kreisel...."
1 Manivelle
6
00+ 238.72.030.0
9
438.017
00+ 203.12.046.1
2 Palier
00+
11
00+ 203.12.050.0
1 Levier
13
00+
103.135
6 Vis M16x70 DIN 933 8.8 ZN
14
00+
122.130
15
00+
103.066
8 Vis M10x35 DIN 933 8.8 ZN
16
00+
122.107
17
00+
162.404
18
00+
438.019
20
00+
162.409
21
00+
120.164
27
00+
543.014
1 Loctite Euro-Lock
28
00+ 203.22.005.0
1 Protection
29
00+
417.759
2 Tôle de protection GPN 250/21,3
30
00+
103.064
2 Vis M10x25 DIN 933 8.8 ZN
32
00+ 219.20.550.0
1 Pied de support
33
00+ 203.12.100.0
1 Support
34
00+
103.089
1 Vis M12x45 DIN 933 8.8 ZN
35
00+
495.061
36
00+
495.080
1 Étiquette "POETTINGER"
1 Étiquette "www.poettinger.at"
37
00+ 495.888.0019
38
00+ 495.888.0020
205.FR.900.0 - 20/05/15
à N°
(1-38
10
438.005
de N°
8 Rondelle 10,50 / 20 X 1,50 ST 12.03,
1 Étiquette "EUROHIT 47 A"
1 Étiquette "EUROHIT 54 A"
pl. 35 - BARRETTE DE CAOUTCH.
205.FR.900.0 - 20/05/15
BARRETTE DE CAOUTCH. - pl. 35
Pos
Référence
Qua Désignation
Remarque
0.1 00+ 212.16.001.0
2 Amortisseurs
(1-9
1
00+ 209.10.050.0
2 Barrette d'amortissement
(11-24
2
00+ 212.16.006.0
2 Collier
3
00+ 212.16.005.0
2 Collier
4
00+
103.087
4 Vis M12x35 DIN 933 8.8 ZN
5
00+
122.108
6
00+ 212.16.009.0
2 Axe
7
00+
162.417
8 Rondelle 20,5/36x2,00 ISO 4759-3 ZN
8
00+
157.018
9
00+ 282.16.006.0
10
00+ 282.16.004.0
2 Tube
11
00+ 209.10.055.0
1 Tube extérieur
12
00+
2 Rondelle 25,2/48x4,00 ISO 4759-3 ZN
13
00+ 207.10.060.0
1 Barre de levier
14
00+ 207.10.065.0
1 Tube
15
00+
624.118
2 Demi palier PA 6
16
00+
155.635
1 Circlip 50x2 DIN 984 Phos.
17
00+
435.193
1 Ressort de pression 7,00/39,5x472
18
00+ 209.10.065.0
2 Collier
19
00+
120.161
20
00+
103.088
1 Vis M12x40 DIN 933 8.8 ZN
21
00+
103.295
2 Vis M 8x100 DIN 931 8.8 ZN
22
00+
162.407
5 Rondelle 8,5/18x2,00 DIN 134 ZN
23
00+
435.652
6 Rondelle Bellev. 16x8,2x0,9 DIN 2093-A
24
00+
122.106
163.122
205.FR.900.0 - 20/05/15
de N°
à N°
pl. 37 - AMORTISSEUR
HIT 54 N
205.FR.900.0 - 20/05/15
AMORTISSEUR
Pos
Référence
Qua Désignation
Remarque
0.1 00+ 205.16.001.0
1 JEU STABILISATEURS (2 UNITES)
(1-16
1
00+ 204.10.050.0
2 Barrette d'amortissement
(21-36
2
00+ 212.16.006.0
2 Collier
3
00+ 212.16.005.0
2 Collier
4
00+
103.087
4 Vis M12x35 DIN 933 8.8 ZN
5
00+
122.108
6
00+ 212.16.009.0
2 Axe
7
00+
162.417
4 Rondelle 20,5/36x2,00 ISO 4759-3 ZN
8
00+
157.018
9
00+ 252.10.052.0
2 Axe
10
00+ 205.16.010.0
1 Console
11
00+ 205.16.020.0
1 Console
12
00+
103.425
2 Vis M20x150 DIN 931 8.8 ZN
13
00+
120.165
14
00+
122.011
15
00+
173.122
16
00+
438.016
21
00+ 214.10.056.0
1 Tube extérieur
22
00+
2 Rondelle 25,2/48x4,00 ISO 4759-3 ZN
23
00+ 207.10.060.0
1 Barre de levier
24
00+ 207.10.065.0
1 Tube
25
00+
624.118
2 Demi palier PA 6
26
00+
155.635
1 Circlip 50x2 DIN 984 Phos.
27
00+
435.193
28
00+ 209.10.065.0
2 Collier
31
00+
103.295
2 Vis M 8x100 DIN 931 8.8 ZN
32
00+
162.407
33
00+
435.652
6 Rondelle Bellev. 16x8,2x0,9 DIN 2093-A
34
00+
122.106
35
00+
118.009
2 Vis M 8x16 DIN 7500 GEOMET
36
00+
103.084
1 Vis M12x20 DIN 933 8.8 ZN
163.122
205.FR.900.0 - 20/05/15
HIT 54 N - pl. 37
de N°
à N°
pl. 40 - ESSIEU DE ROUE
205.FR.900.0 - 20/05/15
ESSIEU DE ROUE - pl. 40
Pos
Référence
Qua Désignation
Remarque
0.1 00+ 203.30.001.0
1 Essieu de roue
(1-15
0.2 00+ 500.0.080
4 Roue 15/6,0-6PR,RP
(18-20
1
00+ 203.30.010.0
4 Segment
2
00+
172.199
3
00+
172.146
4
00+
172.164
5
00+ 203.30.006.0
2 Console pivotante
R
5.1 00+ 203.30.006.1
2 Console pivotante
R
6
00+ 203.30.005.0
2 Console pivotante
L
6.1 00+ 203.30.005.1
2 Console pivotante
L
7
00+ 203.30.016.0
4 Levier
8
00+
435.189
9
00+
103.071
4 Vis M10x60 DIN 933 8.8 ZN
10
00+
122.107
11
00+ 203.30.020.0
4 Étrier porte-roue
11.1 00+ 206.30.020.0
de N°
01060
01060
01061
01060
01061
01060
100.130
4 Vis M16x45 DIN 933 8.8
01061
00+
12.1 00+
103.372
4 Vis M16x90 DIN 931 8.8 ZN
01061
12
01060
13
00+ 232.30.025.0
4 Disque
14
00+
165.314
4 Rondelle-ressort 16/27,4x2,80 DIN 128 ZN
15
00+
166.011
8 Rondelle 30/38x0,15 DIN 988
16
00+ 203.33.005.0
4 Disque
17
00+
451.552
4 Joint
18
00+
451.554
4 Jante
19
00+
452.071
4 Roue 15 X 6,00-6 6 PR,
20
00+
452.514
4 Tuyay souple 15/6.00-6 38G/11,5
21
00+
162.408
22
00+
165.012
4 Rondelle-ressort 12/21,1x2,10 DIN 128
23
00+
103.086
4 Vis M12x30 DIN 933 8.8 ZN
242
24
00+
451.533
4 Couvre-roue D=.52mm
504
25
00+ 203.12.050.0
1 Levier
26
00+
415.395
4 Joint torique OR 45X3,0 DIN 3770
27
00+
173.505
28
00+
172.150
29
00+
191.002
30
00+
400.218
4 Roulement à billes 6205-2Z DIN625
31
00+
162.415
4 Rondelle 25,2/44x2,00 ISO 4759-3 ZN
205.FR.900.0 - 20/05/15
à N°
01060
#
(18,30
01060
01060
pl. 41 - ESSIEU DE ROUE
205.FR.900.0 - 20/05/15
ESSIEU DE ROUE - pl. 41
Pos
Référence
Qua Désignation
Remarque
0.1 00+ 205.30.001.0
1 Essieu de roue
(1-12,14,15,27,29
0.3 00+ 206.34.001.0
1 PNEUS 16X6,5-8
(17,21-24,34-36
0.4 00+ 500.0.080
(18-20,30
0.5 00+ 500.0.081
4 Roue 16 x 6.50-8 69B, RP
(30,34-36
1
00+ 203.30.010.0
4 Segment
1.1 00+ 205.30.010.0
2 Segment
2
00+
173.504
3
00+
172.967
5
00+ 203.30.006.1
2 Console pivotante
6
00+ 203.30.005.1
2 Console pivotante
7
00+ 203.30.016.0
4 Levier
8
00+
435.104
4 Ressort de pression 2,20/15,8x60 CR
9
00+
103.071
4 Vis M10x60 DIN 933 8.8 ZN
10
00+
122.107
11
00+ 203.30.020.1
12
00+
103.372
4 Vis M16x90 DIN 931 8.8 ZN
14
00+
165.314
15
00+
166.539
16
00+ 203.33.005.0
4 Disque
17
00+
451.552
4 Joint
18
00+
451.554
4 Jante
19
00+
452.071
4 Roue 15 X 6,00-6 6 PR,
20
00+
452.514
4 Tuyay souple 15/6.00-6 38G/11,5
21
00+
162.408
22
00+
165.012
23
00+
103.086
4 Vis M12x30 DIN 933 8.8 ZN
242
24
00+
451.533
504
25
00+ 203.12.050.0
1 Levier
27
00+
173.505
28
00+
162.415
4 Rondelle 25,2/44x2,00 ISO 4759-3 ZN
29
00+
191.002
30
00+
400.218
4 Roulement à billes 6205-2Z DIN625
32
00+ 206.30.015.0
4 Disque
P:15X6,0-6
33
00+ 206.30.024.0
4 Tole de recouvrement pour 16x6,5-8
#/16X6,5-8
à N°
14245
14246
#
(18,30
08958
33.1 00+
451.811
4 Panneau
34
00+
451.551
4 Jante 5,50A X 8
#
35
00+
452.070
4 Roue 16 X 6.50-8 6 PR, RP
#
36
00+
452.517
4 Chambe à air 16 X 6.50-8 Valve TR 13
#
37
00+ 203.30.010.0
205.FR.900.0 - 20/05/15
de N°
08958
08959
2 Segment
pl. 57 - ROUE PALPEUSE
205.FR.900.0 - 20/05/15
ROUE PALPEUSE - pl. 57
Pos
Référence
Qua Désignation
Remarque
0.1 00+ 203.35.001.0
1 ROUE DE JAUGE
# (1-21
0.2 00+ 277.34.001.1
1 Kit pour montage arrière roue de jauge
#FU (41-46
0.3 00+ 500.0.080
(31-34
0.4 00+ 203.35.100.0
1 Fixation pour roue jauge Cat III
(48
1
1 Support de roue L=461mm
00+ 277.32.004.1
1 Console
2
00+
3
00+ 275.35.010.2
4
00+
166.840
3 Rondelle 30,2/45x1,50 ISO 4759-3 GEOMET
5
00+
172.969
6
00+
410.630
7
00+
191.002
9
00+
451.552
1 Joint
11
00+
542.413
0 Graisse polyvalente 5028
0,02 KG
12
00+
543.004
0 Fixation des vis 250 ml
0,2 CCM
13
00+
162.408
14
00+ 277.32.005.2
1 Tube façonné L=345mm
15
00+
451.533
16
00+
103.302
2 Vis M10x55 DIN 931 8.8 ZN
17
00+
464.109
1 Chaîne à maillons ronds 884=17 maillon
18
00+
162.415
1 Rondelle 25,2/44x2,00 ISO 4759-3 ZN
19
00+
417.605
1 Couvercle carré GPN260 F. FR.
20
00+
435.366
2 Ressort de traction 3,20/25x76,4 CR
21
00+
122.107
31
00+
451.554
1 Jante
32
00+
452.071
1 Roue 15 X 6,00-6 6 PR,
33
00+
452.514
1 Tuyay souple 15/6.00-6 38G/11,5
34
00+
400.217
2 Roulement à billes 6205-Z DIN625
35
00+
103.086
1 Vis M12x30 DIN 933 8.8 ZN
41
00+ 277.34.010.0
17841
42
00+
43
44
2 Étrier
#
00+ 261.37.005.0
1 Tube
#
00+ 277.34.015.0
1 Tube façonné
#
45
00+
103.325
2 Vis M12x65 DIN 931 8.8 ZN
#
46
00+
162.416
#
48
00+
430.910
1 Maillon Sch 19/11,2T
122.007
205.FR.900.0 - 20/05/15
à N°
17840
1.1 00+ 286.37.015.1
438.005
de N°
#
pl. 59 - ROUE DE RECHANGE
205.FR.900.0 - 20/05/15
ROUE DE RECHANGE - pl. 59
Pos
Référence
Qua Désignation
Remarque
0.1 00+ 209.35.001.0
1 ROUE DE SECOURS 16"
(2-6
0.2 00+ 500.0.081
1 Roue 16 x 6.50-8 69B, RP
(10-13
0.3 00+ 204.34.001.0
1 Support de roue de secours
(15-16
2
00+
3
00+ 370.10.104.0
1 Douille
4
00+
418.072
1 Rondelle de butée 6205 ZAV
5
00+
451.533
162.408
6
00+
103.086
1 Vis M12x30 DIN 933 8.8 ZN
10
00+
451.551
1 Jante 5,50A X 8
11
00+
452.517
1 Chambe à air 16 X 6.50-8 Valve TR 13
12
00+
452.070
1 Roue 16 X 6.50-8 6 PR, RP
13
00+
400.271
2 Roulement à billes 6205-2RS DIN625
15
00+ 204.34.100.0
1 Fixation
16
00+
103.860
205.FR.900.0 - 20/05/15
de N°
à N°
(13
pl. 60 - RELEVAGE DE COUPE
205.FR.900.0 - 20/05/15
RELEVAGE DE COUPE - pl. 60
Pos
Référence
Qua Désignation
Remarque
0.1 00+ 203.40.001.0
1 RELEVAGE HYDRAULIQUE
(1-34,43,44
0.2 00+ 205.40.001.0
1 RELEVAGE HYDRAULIQUE
FU
0.3 00+ 447.6.205
1 Flexible hydraulique NW 6 X 2500 DKOL M1
16-19
1
00+ 203.40.005.0
2 Console ga.
L
2
00+ 203.40.006.0
2 Console dr.
R
3
00+ 203.40.009.0
2 Axe
4
00+
5
00+ 203.40.030.0
157.018
2 Vérin hydraulique traction 32-20-270
5.1 00+ 206.40.020.0
2 Vérin hydraulique -270
5.2 00+
442.232
2 Vérin hydraulique traction 32-20-270
6
442.105
1 Garniture de joints pour 442.104
00+
de N°
-14060
07975
07976
07975
1 Jeu de joints pour 442.122
07976
6.2 00+ 442.232.001
2 Garniture de joints pour 442.232
08176
7
00+ 203.40.010.0
4 Crochet
8
00+
2 Levier
08175
07975
8.1 00+ 206.40.010.0
2 Levier
07976
8.2 00+
615.524
2 Levier
08276
9
00+
103.278
4 Vis M 6x85 DIN 931 8.8 ZN
10
00+
122.104
11
00+
435.322
12
00+
430.006
1 Corde 6X4800
14
00+ 447.1.201
2 Fléxible NW 6 X 685 TYP: R1
15
00+ 448.1.251
1 Raccord fileté en T TS 8L
16
00+ 447.1.213
1 Flexible NW 6 X 2500 DKOL
17
00+
448.085
1 Coupleur SVK M14x1,5; 8L; Taille 3
18
00+
448.052
1 Bouchon rouge
19
00+
415.579
1 Joint torique 6,5 X 1,5
23
00+
103.064
8 Vis M10x25 DIN 933 8.8 ZN
24
00+
165.311
25
00+
499.035
2 Toile de protection
26
00+ 450.22.045.0
27
00+
103.061
2 Éclisse
4 Vis M10x16 DIN 933 8.8 ZN
28
00+
475.169
6 Attache-câble 4,8x292; noir; PLT3S-M0
29
00+ 203.40.020.1
2 Console
30
00+
103.920
31
00+
122.110
32
00+ 203.40.008.0
08275
L=685MM
L=3200
P:TYPE H/N
01060
32.1 00+ 203.40.008.1
33
00+
173.143
34
00+
417.990
4 Bouchon de fermeture GPN300 F 031
35
00+
448.002
2 Olive P-R 10L/S
36
00+
448.001
37
00+
448.098
2 Écrou prisonier M 10L
2 Raccord réduction P-REDS 10/8L-SV
38
00+
162.444
12 Rondelle 12,5/25x4,00 ISO 4759-3 ZN
39
00+ 203.40.008.1
40
00+
157.018
41
00+
162.426
42
00+
162.409
43
00+ 141.22.123.0
4 Pastille 8,0/0,80x1,0
44
00+ 126.20.296.0
1 Poignée
205.FR.900.0 - 20/05/15
08175
08176
-14060
6.1 00+ 442.122.001
615.524
à N°
01061
01060
01061
8 Rondelle 20,5/30x1,00 ISO 4759-3 ZN
18 Rondelle 17/34x3,00 ISO 4759-3 ZN
P:TYPE A
205.FR.900.0 - 20/05/15
Pos
Référence
Qua Désignation
Remarque
45
00+ 344.12.022.0
2 Douille 25x16x20
P:TYPE H/N
46
00+
6 Vis M16x60 DIN 931 8.8 ZN
P:TYPE A
103.366
205.FR.900.0 - 20/05/15
de N°
à N°
205.FR.900.0 - 20/05/15
Pos
Référence
Qua Désignation
Remarque
0.2 00+ 205.41.001.0
1 Relevage de coupe
3
00+ 203.41.015.1
2 Butée
8
00+
499.035
9
00+
103.064
16 Vis M10x25 DIN 933 8.8 ZN
10
00+
165.311
11
00+
435.380
12
00+
435.350
13
00+ 203.41.020.0
4 Collier
14
00+
103.043
8 Vis M 8x20 DIN 933 8.8 ZN
15
00+
122.106
17
00+
417.990
4 Bouchon de fermeture GPN300 F 031
18
00+
162.444
16 Rondelle 12,5/25x4,00 ISO 4759-3 ZN
19
00+ 205.41.005.0
205.FR.900.0 - 20/05/15
de N°
à N°
(3-19
2 Toile de protection
1 Verrouillage
pl. 80 - TRANSMISS. D'ENTREE
205.FR.900.0 - 20/05/15
TRANSMISS. D'ENTREE - pl. 80
Pos
Référence
Qua Désignation
Remarque
0.1 00+ 203.80.001.0
1 Transmission
(1-20
1
00+ 203.80.004.0
1 Carter de transmission
504
1.1 00+ 203.80.004.1
504
2
00+ 203.80.003.0
1 Arbre
2.1 00+ 203.80.003.1
1 Arbre
3
00+ 150.110.001
2 Clavette DIN 6885-A 8x7x45 C45K
4
00+
400.231
2 Roulement à billes 6210 DIN625
5
00+
400.275
6
00+ 203.80.007.0
2 Engrenage cônique D=17
7
01060
01061
01061
00+
415.124
1 Bague d'étanchéité arbre 40X65X10
415.088
1 Bague d'étanchéité arbre A 35X62X7
8
00+
162.704
1 Rondelle 35,2/45x2,50 ISO 4759-3
8.1 00+
162.704
2 Rondelle 35,2/45x2,50 ISO 4759-3
9
00+
155.029
1 Circlip 35x1,5 DIN 471
9.1 00+
155.029
648
01060
01061
01060
01061
01060
01061
10
00+
155.147
11
00+
415.063
2 Bague d'étanchéité arbre A 30X62X7
12
00+ 203.80.011.0
1 Tube
13
00+
1 Roulement à billes 6206 DIN625
14
00+ 203.80.010.0
1 Bague
15
00+
166.553
16
00+
107.056
1 Vis M18x1,5x9 DIN 7604 5.8
17
00+
167.102
2 Rondelle 18,2/30x2,50 ISO 4759-3
18
00+ 126.80.004.0
19
00+
100.086
12 Vis M12x30 DIN 933 8.8
20
00+
165.012
21
00+
457.632
1 Cône protecteur
22
00+
448.524
1 Collier NR. 100 DIN 3017 ZN
205.FR.900.0 - 20/05/15
à N°
01060
7.1 00+
400.219
de N°
1 Vis de remplissage d'huile
504
pl. 85 - ENGRENAGE
205.FR.900.0 - 20/05/15
ENGRENAGE - pl. 85
Pos
Référence
Qua Désignation
Remarque
0.1 00+ 203.82.001.0
1 Boîtier réducteur
(1-22
1
00+
103.022
4 Vis M 6x16 DIN 933 8.8 ZN
504
2
00+
162.405
4 Rondelle 6,5/18x1,50 ISO 4759-3 ZN
3
00+
103.286
6 Vis M 8x55 DIN 931 8.8 ZN
4
00+
122.106
5
00+
172.134
6
00+
462.035
1 Chaîne à rouleaux 1/2" 08B/2x39
6.1 00+
462.968
1 Maillon d'attache 08B-2-E DIN 8187
7
00+ 203.82.012.0
1 Vis hexagonale
8
00+
10
00+ 203.82.007.0
120.161
1 Roue de chaîne Z=34
11
00+ 203.82.010.0
1 Rondelle feutre 160MM
12
00+
155.029
13
00+
457.663
1 Cuvette de protection
14
00+
408.543
1 Roulement à aiguilles BK 3020
15
00+ 203.82.008.0
1 Arbre
16
00+ 203.82.005.0
1 Fond de boîte
504
17
00+
0 Huile de transmission SHELL SPEZIAL
0.12 KG
18
00+ 203.82.006.0
1 Couvercle de boîtier
504
19
00+
155.142
2 Circlip 62x2 DIN 472
20
00+
400.175
1 Roulement à billes 6007-2RS DIN 625
21
00+
166.823
1 Rondelle 35,5/50x2,00 ISO 4759-3
22
00+
417.904
1 Bouchon de fermeture GPN 610 U43
542.416
205.FR.900.0 - 20/05/15
de N°
à N°
pl. 90 - TOUPIE DEDANS
205.FR.900.0 - 20/05/15
TOUPIE DEDANS - pl. 90
Pos
Référence
Qua Désignation
Remarque
1
00+ 203.80.001.0
1 Transmission
4
00+ 205.70.014.0
2 Support
8
00+ 205.70.020.0
1 Arbre L-1582 mm
9
00+ 203.70.058.0
2 Clavette 8X7X50
10
00+
2 Clavette DIN 6885-A 8x7x32 ST60
11
00+ 236.80.008.1
2 Pignon D=15
12
00+
155.026
13
00+
166.604
14
00+
400.273
15
00+
155.142
16
00+
166.606
17
00+
191.007
2 Raccord de graisseur B M 8x1 DIN71412
18
00+ 203.70.025.0
2 Essieu
19
00+
100.065
8 Vis M10x30 DIN 933 8.8
20
00+
172.164
21
00+ 236.70.005.1
2 Couronne dentée Z=45
22
00+
23
00+ 203.70.056.0
2 Moyeu
26
00+ 209.70.013.0
2 Cloche rouge
27
00+
103.086
12 Vis M12x30 DIN 933 8.8 ZN
28
00+
162.403
12 Rondelle 13/28x3,00 ISO 4759-3 ZN
29
00+ 203.70.032.0
33
00+ 205.70.080.0
24 Bras à fourches
34
00+
436.140
24 Dent à ressort HIT D=9,0 MM
=
35
00+
621.322
24 Support dents
=
36
00+
174.785
24 Clavette filetée M 8x30- 45H DIN 913
=
37
00+
120.396
00+ 203.70.081.0
24 Écrou M 8 DIN 936 22H ZN
24 Étrier
=
38
39
00+
103.840
24 Vis M12x70 DIN 931 10.9 ZN
=
40
00+
122.108
=
41
00+
103.087
24 Vis M12x35 DIN 933 8.8 ZN
42
00+
103.087
24 Vis M12x35 DIN 933 8.8 ZN
=
45
00+ 205.90.005.0
46
00+
162.403
48 Rondelle 13/28x3,00 ISO 4759-3 ZN
=
47
00+
122.507
ANZ=12KPM
150.107
400.173
205.FR.900.0 - 20/05/15
de N°
à N°
*80
242
2 Rondelle d'appui
=
=
1 Calibre de réglage 88 degrés
205.FR.900.0 - 20/05/15
Pos
Référence
Qua Désignation
0.1 00+ 205.70.010.0
1 Toupie interne
1
00+ 203.80.001.0
1 Transmission
4
Remarque
00+ 205.70.014.1
2 Support
2 Support
8
00+ 205.70.020.1
1 Arbre
9
00+
155.096
10.1 00+
150.107
10.2 00+
13210
150.307
2 Clavette DIN 6885-B 8x7x32 ST60
13211
11
00+ 236.80.008.1
2 Pignon D=15
12
00+
155.026
13
00+
166.604
14
00+
400.273
15
00+
155.142
16
00+
166.606
17
00+
191.007
18
00+ 203.70.025.0
2 Essieu
18.1 00+ 206.70.025.0
2 Essieu
18.2 00+ 205.70.025.0
2 Essieu
19
00+
103.065
8 Vis M10x30 DIN 933 8.8 ZN
20
00+
172.164
21
00+ 236.70.005.2
2 Couronne dentée D=45
22
00+
400.173
22.1 00+
400.175
4 Roulement à billes 6007-2RS DIN 625
00+ 203.70.056.1
2 Moyeu
23.1 00+ 203.70.063.0
2 Moyeu
26
2 Cloche rouge
00+ 209.70.013.0
26.1 00+ 209.70.013.1
02755
02756
11465
11466
14245
14246
242
11465
11466
11465
11466
13210
2 Cloche jaune
13211
27
00+
103.089
12 Vis M12x45 DIN 933 8.8 ZN
28
00+
162.403
12 Rondelle 13/28x3,00 ISO 4759-3 ZN
29
00+ 203.70.032.1
33
00+ 205.70.080.1
24 Bras à fourches
33.1 00+ 205.70.080.2
24 Bras à fourches
02066
33.3 00+ 205.70.080.3
24 Bras à fourches
09211
34
00+
436.145
20 Dent à ressort HIT D=9,5 MM
35
00+
621.322
24 Support dents
36
00+
174.785
24 Clavette filetée M 8x30- 45H DIN 913
37
00+
120.396
38
00+ 203.70.081.3
24 Écrou M 8 DIN 936 22H ZN
24 Étrier
2 Rondelle d'appui
02065
&38
09210
14645
02065
02065
=
02065
38.1 00+
610.094
24 Fixation des dents GTW 40
39
00+
103.840
24 Vis M12x70 DIN 931 10.9 ZN
40
00+
122.108
41
00+
103.088
48 Vis M12x40 DIN 933 8.8 ZN
45
00+ 205.90.005.0
46
00+
162.403
48 Rondelle 13/28x3,00 ISO 4759-3 ZN
47
00+
122.108
48
00+
155.137
48.1 00+
155.142
49
00+
191.002
50
00+
410.172
51
00+
103.840
205.FR.900.0 - 20/05/15
à N°
*80
4.1 00+ 205.70.014.2
23
de N°
02066
=
1 Calibre de réglage 88 degrés
09210
11465
4 Coussinet 28x31x22,5 CUSN8
20 Vis M12x70 DIN 931 10.9 ZN
11466
18153
02066
09210
648
205.FR.900.0 - 20/05/15
Pos
Référence
Qua Désignation
Remarque
de N°
à N°
51.1 00+
103.917
09211
52
00+
621.326
24 Cale C 45
02066
09210
53
00+
621.325
24 Support dents ST 50
02066
09210
53.3 00+
621.333
24 Support dents GJMB 550-4 chromatiert
09211
54
00+ 203.70.083.0
55
00+
122.507
24 Éclisse
02066
56
00+
418.082
56.1 00+
418.083
2 Rondelle de butée 6206 ZAV, AV
11466
56.2 00+
418.093
14646
11465
60
00+ 436.150.001
12 Dent à ressort gauche. HIT Ø=9,5 MM
14646
61
00+ 436.149.001
12 Dent à ressort droite HIT Ø=9,5 MM
14646
205.FR.900.0 - 20/05/15
09210
AZM=12KPM
14645
pl. 100 - TOUPIE EXTERIEURE
205.FR.900.0 - 20/05/15
TOUPIE EXTERIEURE - pl. 100
Pos
Référence
Qua Désignation
Remarque
0.1 00+ 205.70.050.0
2 Toupie extérieure
1
00+ 203.70.051.0
2
00+ 203.70.055.0
2 Essieu
3
00+
172.258
4
00+
172.172
5
00+ 236.70.005.1
2 Couronne dentée Z=45
6
00+
7
00+ 203.70.056.1
8
00+
103.086
12 Vis M12x30 DIN 933 8.8 ZN
9
00+
162.403
12 Rondelle 13/28x3,00 ISO 4759-3 ZN
400.173
2 Moyeu
242
00+ 203.70.065.0
2 Levier
11
00+
2 Ressort de pression 3,00/29x68 CR
12
00+ 203.70.053.0
13
00+
172.164
14
00+
191.002
15
00+
103.043
8 Vis M 8x20 DIN 933 8.8 ZN
16
00+
165.310
17
00+
103.063
4 Vis M10x20 DIN 933 8.8 ZN
18
00+
165.311
19
00+
100.044
2 Vis M 8x25 DIN 933 8.8
20
00+
122.056
22
00+
410.165
2 Écrou M 8 DIN 980 8
4 Coussinet 25x28x20 CUSN8
23
00+
164.098
4 Rondelle 28/44x1,60 DIN 6797 ZN
24
00+ 203.70.057.0
25
00+
457.520
2 Double articulation DG 2200
26
00+
172.124
27
00+
155.026
28
00+
166.604
29
00+
400.273
30
00+ 203.70.058.0
2 Clavette 8X7X50
31
00+
150.107
32
00+
155.142
33
00+ 236.80.008.1
2 Pignon D=15
34
00+
6 Rondelle 30/38x0,30 ISO 4759-3
37
00+ 205.70.059.0
2 Bras porteur extérieur
40
00+ 205.70.054.0
2 Arbre
43
00+ 209.70.013.0
2 Cloche rouge
44
00+ 203.70.032.0
2 Rondelle d'appui
46
00+
166.114
172.116
205.FR.900.0 - 20/05/15
à N°
(1-34,37,40,43,44,46
10
435.185
de N°
pl. 101 - TOUPIE EXTERIEURE
205.FR.900.0 - 20/05/15
TOUPIE EXTERIEURE - pl. 101
Pos
Référence
Qua Désignation
0.1 00+ 205.70.050.0
2 Toupie extérieure
1
00+ 203.70.051.1
1.1 00+ 203.70.051.2
2
2 Essieu
00+ 203.70.055.0
Remarque
à N°
(1-34,37,40,43,44,46
07975
07976
07975
2.1 00+ 203.70.055.2
2 Essieu L=407mm
3
00+
172.258
4
00+
172.172
5
00+ 236.70.005.2
2 Couronne dentée D=45
6
00+
7
00+ 203.70.056.1
8
00+
103.089
12 Vis M12x45 DIN 933 8.8 ZN
9
00+
162.403
12 Rondelle 13/28x3,00 ISO 4759-3 ZN
400.173
de N°
07976
2 Moyeu
242
10
00+ 203.70.065.1
2 Levier
11
00+
2 Ressort de pression 3,00/29x68 CR
12
00+ 203.70.053.1
14
00+
191.002
15
00+
103.043
8 Vis M 8x20 DIN 933 8.8 ZN
16
00+
165.310
17
00+
103.063
4 Vis M10x20 DIN 933 8.8 ZN
07975
18
00+
165.311
07975
19
00+
100.064
2 Vis M10x25 DIN 933 8.8
20
00+
122.057
22
00+
119.005
2 Écrou M10 DIN 980 8
4 Vis M10x10 DIN 922 ZN
23
00+
162.410
4 Rondelle 11/20x2,50 DIN 1441 ZN
24
00+ 203.70.057.2
4 Vis
648
25
00+
457.527
2 Double articulation DG 2
(47-52
27
00+
155.026
28
00+
166.604
29
00+
400.273
30
00+
122.108
31.1 00+
150.107
31.2 00+
150.307
2 Clavette DIN 6885-B 8x7x32 ST60
32
00+
155.142
33
00+ 236.80.008.1
2 Pignon D=15
34
00+
166.114
6 Rondelle 30/38x0,30 ISO 4759-3
35
00+
410.172
4 Coussinet 28x31x22,5 CUSN8
37
00+ 205.70.059.1
2 Bras porteur extérieur
40
00+ 205.70.054.1
2 Arbre
43
00+ 209.70.013.0
2 Cloche rouge
43.1 00+ 209.70.013.1
2 Cloche jaune
44
00+ 203.70.032.1
2 Rondelle d'appui
46
00+
47
44+ 212024051
2 Fourche ext.
48
44+
2 Croisillon
49
44+ 338009000
8 Circlip
50
44+ 348004000
2 RACCORD DE GRAISSEUR
51
44+ 213020053
1 Fourche double
52
44+ 348017000
53
00+
415.442
2 Joint torique OR 67X2,5 DIN 3770
54
00+
418.082
435.185
155.096
41202
205.FR.900.0 - 20/05/15
242
02755
02756
13210
13211
/F.4ZINKEN
pl. 110 - ARBRE A CARDANS
205.FR.900.0 - 20/05/15
ARBRE A CARDANS - pl. 110
Pos
Référence
Qua Désignation
Remarque
1
00+ 456.130/330
1 ARBRE A CARDAN W 2200-910-K33B-SC15
2
00+
456.330
1 Moitié d'arbre
3
00+
456.130
1 Moitié d'arbre
4
45+
85.102
1 DEMI-PROTECTION
1 DEMI-PROTECTION
5
45+
85.101
11
45+
20.10.00
12
45+
101
13
00+
-
21
45+
20.00.00
2 CROISILLON
22
45+
63.27.00
2 RACCORD DE GRAISSAGE
23
45+
20.11.00
1 FOURCHE
24
00+
172.202
25
45+
75.11.16
1 TUBE PROFILE
26
45+
75.15.16
1 TUBE PROFILE
27
45+
20.12.00
1 FOURCHE
51
45+
85.15.04
1 CONE PROTECT. A. VIS
52
45+
60.15.00
2 VIS A TETE BOMBEE
53
45+
82.83.06
2 BAGUE DE GLISSEMENT
54
45+
85.15.05
1 CONE PROTECTEUR
55
45+
82.36.03
1 CHAINETTE
56
00+
456.612
1 SPECIAL EQUIPEMENT
205.FR.900.0 - 20/05/15
de N°
à N°
1 FOURCHE EXTERIEUR
1 CHEVILLE COULISSANTE
0 --
*112
pl. 112 - LIMIT.A CAMES EN ET.
205.FR.900.0 - 20/05/15
LIMIT.A CAMES EN ET. - pl. 112
Pos
Référence
Qua Désignation
1
45+ 55.198.03
1 LIMITEUR A CAMES
2
45+
108
1 VERROU
3
45+
62.07.00
1 AGRAFE CIRCULAIRE
4
45+
16.20.14
1 CORNIERE ANNULAIRE
5
45+
65.03.05
1 VERROU
6
45+
64.01.02
3 BILLE
7
45+
66.01.46
1 RESSORT DE PRESSION
8
45+
62.15.00
1 SEGMENT D'ARRET
9
45+
55.15.10
1 DISQUE DE BUTEE
10
45+
55.17.12
1 JOINT
11
45+
55.14.18
1 MOYEU
12
45+
55.01.03
24 CAME
13
45+
66.01.04
24 RESSORT
14
45+
66.01.05
14 RESSORT
15
45+
20.31.09
1 BOITIER
205.FR.900.0 - 20/05/15
Remarque
de N°
à N°
205.FR.900.0 - 20/05/15
Pos
Référence
Qua Désignation
Remarque
1
00+ 456.131/331
1 Arbre à cardans W 2200-1210
2
00+
456.331
1 Moitié d'arbre
3
00+
456.131
1 Moitié d'arbre
4
45+
85.102
1 DEMI-PROTECTION
1 INTERIEUR
5
45+
85.120
11
45+
20.10.00
12
45+
101
13
00+
-
21
45+
20.00.00
2 CROISILLON
22
45+
63.27.00
23
45+
20.11.00
1 FOURCHE
24
00+
172.202
25
45+
75.11.16
1 TUBE PROFILE
26
45+ 75.15.210
1 TUBE PROFILE
27
45+
20.12.00
1 FOURCHE
51
45+
85.15.04
52
45+
60.15.00
2 VIS A TETE BOMBEE
53
45+
82.83.04
54
45+ 82.83.106
55
45+
85.15.05
1 CONE PROTECTEUR
56
45+
82.36.03
1 CHAINETTE
57
00+
456.612
205.FR.900.0 - 20/05/15
de N°
à N°
1 FOURCHE EXTERIEUR
0 --
*112
205.FR.900.0 - 20/05/15
Pos
Référence
Qua Désignation
Remarque
1
00+ 456.132/332
1 Arbre à cardans WWE 2200-1210
2
00+
456.332
1 Moitié d'arbre
3
00+
456.132
1 Moitié d'arbre
4
45+
85.102
1 DEMI-PROTECTION
1 INTERIEUR
5
45+
85.120
11
45+
20.10.10
12
45+
101
13
00+
-
21
45+
20.00.00
3 CROISILLON
22
45+
63.27.00
23
00+
190.007
24
45+
20.41.00
1 FOURCHE A BRIDE
25
45+
60.68.02
2 DISQUE DE GLISSEMENT
26
45+
90.02.01
1 DISQUE DE GUIDAGE
27
45+
20.41.01
1 FOURCHE A BRIDE
28
00+
100.026
8 Vis M 6x30 DIN 933 5.8
29
00+
120.157
30
45+
20.11.10
1 MACHOIRE A GORGE
31
00+
172.202
32
45+
75.11.96
1 PROFILE
33
45+ 75.16.128
1 TUBE PROFILE
34
45+
20.12.00
1 FOURCHE
51
45+
85.15.50
1 CONE PROTECTEUR
52
45+
60.15.00
2 VIS A TETE BOMBEE
53
45+
82.83.04
54
45+ 82.83.106
55
45+
85.15.05
1 CONE PROTECTEUR
56
45+
82.36.03
1 CHAINETTE
57
00+
456.614
205.FR.900.0 - 20/05/15
de N°
à N°
1 FOURCHE EXTERIEUR
0 --
*135
pl. 135 - LIMIT.A CAMES EN ET.
205.FR.900.0 - 20/05/15
LIMIT.A CAMES EN ET. - pl. 135
Pos
Référence
Qua Désignation
1
45+ 55.198.03
1 LIMITEUR A CAMES
2
45+
108
1 VERROU
3
45+
62.07.00
1 AGRAFE CIRCULAIRE
4
45+
16.20.14
1 CORNIERE ANNULAIRE
5
45+
65.03.05
1 VERROU
6
45+
64.01.02
3 BILLE
7
45+
66.01.46
1 RESSORT DE PRESSION
8
45+
62.15.00
1 SEGMENT D'ARRET
9
45+
55.15.10
1 DISQUE DE BUTEE
10
45+
55.17.12
1 JOINT
11
45+
55.14.18
1 MOYEU
12
45+
55.01.07
24 CAME
13
45+
66.01.04
24 RESSORT
14
45+
66.01.05
14 RESSORT
15
45+
20.31.09
1 BOITIER
205.FR.900.0 - 20/05/15
Remarque
de N°
à N°
205.FR.900.0 - 20/05/15
Pos
Référence
Qua Désignation
Remarque
0.1 00+ 458.130/330
1 Arbre à cardans W 1O2- 910 SA2/NM
1
44+ 507020351
1 Fourche exterieur
2
44+
2 Croisillon
3
44+ 338009000
8 Circlip
4
44+ 348004000
5
44+ 204026851
1 Fourche int. pour tube ext.
11
44+ 341048000
12
44+ 225050785
1 TUBE PROFILE
13
44+ 225040785
1 TUBE PROFILE
14
44+ 341036000
21
44+ 204026852
1 FOURCHE
30
44+ 611339002
1 ACCOUPLEMENT DE SUR.
31
44+ 255020005
1 BAGUE
32
44+ 517010071
1 ENTONNOIR
33
44+ 236660736
1 TUBE DE PROTECTION
34
44+ 236650736
35
44+ 517010061
1 Bol de protection
36
44+ 255020006
1 BAGUE
37
44+ 252000001
2 Chaine
51
44+ 403000001
2 Axe
72
44+ 422023020
1 BOITIER
73
44+ 513360313
1 MOYEU
74
44+ 421340001
76
44+ 240000033
1 RONDELLE
77
44+ 338005000
91
44+ 7E1209100007
1 MOITIE D'ARBRE
92
44+ 7I1209100149
1 MOITIE D'ARBRE
93
44+ 7E12091NN007
1 MOITIE D'ARBRE
94
44+ 7I12091NN149
1 MOITIE D'ARBRE
95
44+ SNE2091NN
1 DEMI-PROTECTION
96
44+ SNI2091NN
1 DEMI-PROTECTION
97
44+ SN02091NN
1 PROTECTEUR
41202
205.FR.900.0 - 20/05/15
de N°
à N°
18 Câme avec ressort
205.FR.900.0 - 20/05/15
Pos
Référence
Qua Désignation
Remarque
0.1 00+ 458.131/331
1 ARBRE A CARDANS
1
44+ 507020351
1 Fourche exterieur
2
44+
2 Croisillon
3
44+ 338009000
8 Circlip
4
44+ 348004000
5
44+ 204026851
11
44+ 341048000
12
44+ 225051085
1 TUBE PROFILE
13
44+ 225041085
1 TUBE PROFILE
14
44+ 341036000
30
44+ 611339002
1 ACCOUPLEMENT DE SUR.
31
44+ 255020005
1 BAGUE
32
44+ 517010071
1 ENTONNOIR
33
44+ 236661036
34
44+ 236651036
35
44+ 517010061
1 Bol de protection
36
44+ 255020006
1 BAGUE
37
44+ 252000001
2 Chaine
51
44+ 403000001
2 Axe
72
44+ 422023020
1 BOITIER
73
44+ 513360313
74
44+ 421340001
76
44+ 240000033
1 RONDELLE
77
44+ 338005000
91
44+ 7E1212100007
1 MOITIE D'ARBRE
92
44+ 7I1212100149
1 MOITIE D'ARBRE
93
44+ 7E12121NN007
1 MOITIE D'ARBRE
94
44+ 7I12121NN149
1 MOITIE D'ARBRE
95
44+ 5NE2121NN
1 DEMI-PROTECTION
96
44+ 5NI2121NN
1 DEMI-PROTECTION
97
44+ 5N02121NN
1 PROTECTEUR
41202
205.FR.900.0 - 20/05/15
de N°
à N°
1 MOYEU
18 Câme avec ressort
205.FR.900.0 - 20/05/15
Pos
Référence
Qua Désignation
Remarque
1
00+ 455.102/602
1 ARBRE A CARDAN W 2200-1210 K33B-800NM-SD
2
00+
455.602
1 Moitié d'arbre
3
00+
455.102
1 Moitié d'arbre
4
45+
85.105
1 DEMI-PROTECTEUR EXT.
1 DEMI-PROTECTION
5
45+
85.116
11
45+
20.10.00
12
45+
101
13
00+
-
21
45+
20.00.00
2 CROISILLON
22
00+
190.007
23
45+
20.11.00
1 FOURCHE
24
00+
172.202
25
45+
75.11.16
1 TUBE PROFILE
26
45+ 75.15.210
1 TUBE PROFILE
27
45+
20.12.00
1 FOURCHE
51
45+
85.15.04
52
45+
60.15.00
2 VIS A TETE BOMBEE
53
45+
82.85.00
2 BAGUE DE SUPPORT
54
45+
82.83.06
55
45+ 82.83.106
56
45+
85.15.05
1 CONE PROTECTEUR
57
45+
82.36.03
2 CHAINETTE
205.FR.900.0 - 20/05/15
de N°
à N°
1 FOURCHE EXTERIEUR
0 --
*135
205.FR.900.0 - 20/05/15
Pos
Référence
Qua Désignation
Remarque
0.1 00+ 458.184/384
1 W102-1210, 6sp-1 3/8, 800NM, pin clu
1
44+ 507020351
1 Fourche exterieur
2
44+
2 Croisillon
3
44+ 338009000
8 Circlip
4
44+ 348004000
5
44+ 204026851
11
44+ 341048000
12
44+ 225051085
1 TUBE PROFILE
13
44+ 225041085
1 TUBE PROFILE
14
44+ 341036000
21
44+ 204026852
1 FOURCHE
30
44+ 611239010
1 ACC. SECU. SURCHARGE
31
44+ 255020005
1 BAGUE
32
44+ 517010030
1 CONE PROTECTEUR
33
44+ 236661036
34
44+ 236651036
35
44+ 517010020
1 CONE PROTECTEUR
36
44+ 255020006
1 BAGUE
37
44+ 252000001
2 Chaine
51
44+ 403000001
1 Axe
71
44+ 348001000
72
44+ 422022015
1 BOITIER
73
44+ 513350318
74
44+ 421340002
75
44+ 403000001
1 Axe
76
44+ 240000033
1 RONDELLE
77
44+ 338005000
91
44+ 7E1212100007
1 MOITIE D'ARBRE
92
44+ 7I1212100836
1 MOITIE D'ARBRE
93
44+ 7E12121FF007
1 MOITIE D'ARBRE
94
44+ 7I12121FF836
1 MOITIE D'ARBRE
95
44+ 5FE2121FF
1 PROTECTEUR
96
44+ 5FI2121FF
1 PROTECTEUR
97
44+ 5F02121FF
1 PROTECTEUR
41202
205.FR.900.0 - 20/05/15
de N°
à N°
1 MOYEU
12 Limiteur à cames
205.FR.900.0 - 20/05/15
Pos
Référence
Qua Désignation
Remarque
0.1 00+ 458.109/309
1 ARBRE A CARDAN GRAND ANGLE
MD=540 NM
1
44+ 573020351
1 FOURCHE EXTERIEUR
1 3/8" Z=6
2
44+
3
44+ 338009000
4
44+ 348004000
5
44+ 512020051
1 PARTIE CENTRALE
6
44+ 208026863
1 FOURCHE
7
41202
à N°
3 Croisillon
12 Circlip
44+ 348017000
11
44+ 341048000R10
12
44+ 225340985
1 TUBE PROFILE
13
44+ 245040985
1 TUBE PROFILE
14
44+ 341036000R10
21
44+ 204026852
1 FOURCHE
28
44+ 399CEE072
1 ETIQUETTE
30
44+ 6MC239103R
1 Sécurité à câmes SN 2
31
44+ 255020005R02
1 BAGUES
32
44+ 254010007
1 ENTONNOIR
33
44+ 236660936
1 PROTECTION
34
44+ 236650936
1 PROTECTION
35
44+ 517010020
1 CONE PROTECTEUR
36
44+ 255020006R02
1 BAGUES
37
44+ 252000001
3 Chaine
42
44+ 255020452
1 BAGUE
43
44+ 517027001
1 ENVELOPPE
49
44+ 399CEE051
1 Autocollant
51
44+ 403000001R10
52
44+ 240080061
1 Bague
71
44+ 348001000
72
44+ 422022111
1 BOITIER
73
44+ 513350318
1 MOYEU
74
44+ 421340007R06
76
44+ 240000294
1 RONDELLE
77
44+ 240000295
1 SEGMENT D'ARRET
78
44+ 338005000
91
44+ 7E5211100T07
1 MOITIE D'ARBRE
92
44+ 8IR211100003
1 MOITIE D'ARBRE
93
44+ 7E52111R1T07
1 MOITIE D'ARBRE
94
44+ 8IR2111FF003
1 MOITIE D'ARBRE
95
44+ 5FE2111E1652
1 DEMI-PROTECTION
96
44+ 5FI2111FF
1 DEMI-PROTECTION
97
44+ 5F02111E1652
1 PROTECTION
205.FR.900.0 - 20/05/15
de N°
MD=540 EPM
1 3/8" Z=6
18 ARRET
205.FR.900.0 - 20/05/15
Pos
Référence
Qua Désignation
Remarque
0.1 00+ 458.702/703
1 ARBRE A CARDAN WWE 656-1410-LS4-1200Nm
1
44+ 5730E0377
1 FOURCHE EXTERIEUR
2
44+ 4120E0051R
2 CROISILLON
5
44+ 2150E6860
1 FOURCHE EXTERIEUR
6
44+ 5110E0052
1 FOURCHETTE
8
44+ 341078000R10
12
44+ 2253F0930
1 TUBE PROFILE
13
44+ 2454L1050
1 TUBE PROFILE
16
44+ 341047000R10
1 GOUPILLE MECANINDUS
17
44+ 204S26853
1 FOURCHE
21
44+ 60C2C3901R
1 ACCOUPLEMENT SECU
22
44+ 4120C0012R30
1 CROISILLON
25
44+ 2190E0121
1 PROTECTION
26
44+ 2550C0001R02
1 BAGUES
27
44+ 2550E0005R02
1 Bague
28
44+ 310001431R30
29
44+ 5TWN1S2106C
30
44+ 5MWN1S2106C
31
44+ 2190E0201
1 --
32
44+ 2550C0002R02
1 Jeu des bagues (2 pcs)
34
44+ 332001020R30
6 RONDELLE
40
44+ 252000020R02
48
44+ 399143000
2 CHAÎNE
1 ETIQUETTE
49
44+ 399CEE051
1 Autocollant
50
44+ 399CEE053
1 INST.DE SERV.,LIST
51
44+ 435000302R
1 Verou
71
44+ 348014000R20
72
44+ 422C0T301
1 BOITIER
73
44+ 513350302
1 MOYEU A EMBOITER
75
44+ 403000001R10
76
44+ 240000294
1 RONDELLE
77
44+ 338005000
79
44+ 421340007R06
91
44+CS2R10600WR7E
1 MOITIE D'ARBRE
92
44+DS2R10600I001
1 MOITIE D'ARBRE
93
44+CS2R106CEWR7
1 MOITIE D'ARBRE
94
44+DS2R106CEI001
1 MOITIE D'ARBRE
95
44+ 5ES2106CEWS
1 DEMI-PROTECTION
96
44+ 5IS2106CEWS
1 DEMI-PROTECTION
97
44+ 5CS2106CEWS
1 PROTECTION
205.FR.900.0 - 20/05/15
de N°
à N°
12 Vis 4,8x22 ZN D=15
12 ARRET
pl. 170 - PANNEAU AVERTISS.
205.FR.900.0 - 20/05/15
PANNEAU AVERTISS. - pl. 170
Pos
Référence
Qua Désignation
Remarque
0.1 00+ 254.25.001.0
1 Tableau d'avertissement
(1-8
0.3 00+ 204.26.001.0
1 Panneaux de signalisation
(9,11-17
1
00+ 254.25.005.0
2 Support
2
00+
103.284
2 Vis M 8x45 DIN 931 8.8 ZN
3
00+
122.106
4
00+ 254.25.010.0
2 Tableau d'avertissement
5
00+
103.022
4 Vis M 6x16 DIN 933 8.8 ZN
6
00+
122.104
7
00+
162.405
6 Rondelle 6,5/18x1,50 ISO 4759-3 ZN
8
00+
470.981
2 Catadioptre 80
9
00+ 204.25.009.0
2 Plaque
10
00+
2 Panneau réfléchissant 423X423X0,8
11
00+ 204.25.006.0
4 Collier
12
00+ 204.25.007.0
13
00+
103.283
4 Étrier
8 Vis M 8x40 DIN 931 8.8 ZN
14
00+
122.106
15
00+
162.402
17
00+
103.043
470.037
205.FR.900.0 - 20/05/15
de N°
à N°
20 Rondelle 8,5/24x1,50 ISO 4759-3 ZN
4 Vis M 8x20 DIN 933 8.8 ZN
205.FR.900.0 - 20/05/15
Pos
Référence
Qua Désignation
Remarque
0.1 00+ 204.28.001.0
1 Panneaux de signalisation + éclairage
1
00+
470.037
2
00+
470.053
2 Lampe arrière
3
00+
470.031
1 Support DIN 11027
4
00+ 204.25.013.0
2 Cornière
5
00+ 204.25.006.0
2 Collier
6
00+ 204.25.007.0
7
00+
103.284
2 Étrier
4 Vis M 8x45 DIN 931 8.8 ZN
8
00+
122.106
9
00+
476.215
à N°
1 Câble de distribution
10
00+ 204.28.020.0
2 Renfort
11
00+
104.547
4 Vis M 5x20 DIN 7985 4.8 ZN
12
00+
162.224
13
00+
122.103
14
00+
470.033
1 Support DIN 11027, NR 4.3769
205.FR.900.0 - 20/05/15
de N°
205.FR.900.0 - 20/05/15
Pos
Référence
Qua Désignation
Remarque
0.1 00+ 204.28.001.0
1 Panneaux de signalisation + éclairage
1
00+
470.037
2
00+
470.053
2 Lampe arrière
5
00+ 204.25.006.0
4 Collier
6
00+ 204.25.007.0
7
00+
103.284
4 Étrier
8 Vis M 8x45 DIN 931 8.8 ZN
8
00+
122.106
9
00+
476.215
10
00+ 204.25.009.0
11
00+
103.043
12
00+
162.402
205.FR.900.0 - 20/05/15
de N°
à N°
(1-12
9 Câble de distribution
4 Plaque
4 Vis M 8x20 DIN 933 8.8 ZN
20 Rondelle 8,5/24x1,50 ISO 4759-3 ZN
pl. 180 - EQUIPEMENT NORMAL
205.FR.900.0 - 20/05/15
EQUIPEMENT NORMAL - pl. 180
Pos
Référence
0.3 00+ 205.90.001.0
Qua Désignation
Remarque
de N°
à N°
1 Équipement
1 Équipement CZ
(1-13
0.4 00+ 203.91.001.0
0.5 00+ 203.85.001.0
1 --
(41-56
05854
0.6 00+ 204.85.001.0
1 --
(41-56
02894
1.2 00+ 205.90.002.0
1 Plaque d'identification
2
00+
495.173
2 Etiquette "Attention Rotation"
3
00+
495.158
4
00+
495.310
1 Étiquette "Pas toucher pièces movent"
1 Étiquette "540 UPM"
5
00+
494.670
6
00+
494.671
7
00+
495.915
8
00+
495.080
9
00+
495.151
10
00+
494.646
11
00+
495.323
12
00+
494.529
1 Étiquette "LICENCE KUHN"
1 Étiquette "Manual d'entrien"
13
00+
171.901
4 Taques métal standard
14
00+
540.137
1 Peinture jaune "POETTINGER" (>1998)
15
00+
540.139
1 Peinture rouge "PÖTTINGER" 1 kg
16
00+
495.166
2 Sticker "pas dans la zone de pivotement"
17
00+
495.668
18
00+
494.013
4 Étiquette "1,5 BAR"
1 Étiquette "Clover" 70 x 70
18.1 00+
495.919
00+
494.017
1 Étiquette "H"
1 Étiquette "POETTINGER" 45mm
05461
19
19.1 00+
495.070
1 Etiquette "PÖTTINGER EUROHIT"
05461
21
00+
495.918
05461
31
00+ 470.991.001
1 Étiquette "N"
2 Catadioptre triangulaire
32
00+ 470.981.001
2 Catadioptre
33
00+
104.547
6 Vis M 5x20 DIN 7985 4.8 ZN
34
00+
122.103
35
00+
162.405
6 Rondelle 6,5/18x1,50 ISO 4759-3 ZN
41
00+
103.087
48 Vis M12x35 DIN 933 8.8 ZN
42
00+
122.007
43
00+
162.403
48 Rondelle 13/28x3,00 ISO 4759-3 ZN
44
00+
475.169
6 Attache-câble 4,8x292; noir; PLT3S-M0
45
00+
103.065
2 Vis M10x30 DIN 933 8.8 ZN
46
00+ 470.983.001
2 Catadioptre
47
00+
104.547
6 Vis M 5x20 DIN 7985 4.8 ZN
48
00+
122.103
49
00+
122.107
50
00+
172.198
51
00+
172.145
52
00+
173.505
54
00+
448.524
1 Collier NR. 100 DIN 3017 ZN
55
00+
430.006
1 Corde 6X4800
56
00+
490.951
1 Poignée
205.FR.900.0 - 20/05/15
(31-35
1 Étiquette "Pos. Dents" dr.
2 Étiquette "Pos. Dents" ga.
1 Étiquette "40"
1 Étiquette "www.poettinger.at"
1 Étiquette "CE"-ZEICHEN
4 Étiquette "Graissage"
05460
05460
pl. 190 - EQUIPEMENT NORMAL
205.FR.900.0 - 20/05/15
EQUIPEMENT NORMAL - pl. 190
Pos
Référence
Qua Désignation
0.1 00+ 203.95.001.0
1 SPECIFICATION USA
1
00+ 495.213.0003
2
00+ 495.214.0001
1 Étiquette "Warning..."
1 Étiquette "Caution..."
3
00+ 495.213.0013
4
00+ 495.212.0001
4 Autocollant "Danger..."
5
00+ 495.213.0007
2 Autocollant
6
00+ 495.212.0002
7
00+ 495.212.0003
1 Étiquette "Danger..."
8
00+ 495.213.0010
10
00+ 495.212.0008
205.FR.900.0 - 20/05/15
Remarque
de N°
à N°
Index
Référence
pl.
Pos
Référence
pl.
Pos
Référence
pl.
Pos
00+
-
110
13
00+
103.135
31
13
00+
122.104
60
10
00+
-
120
13
00+
103.278
60
9
00+
122.104
170
6
00+
-
130
13
00+
103.283
170
13
00+
122.106
30
13
00+
-
160
13
00+
103.284
170
2
00+
122.106
35
24
00+
100.026
130
28
00+
103.284
175
7
00+
122.106
37
34
00+
100.044
100
19
00+
103.284
176
7
00+
122.106
71
15
00+
100.064
101
19
00+
103.286
85
3
00+
122.106
85
4
00+
100.065
90
19
00+
103.287
30
12
00+
122.106
170
3
00+
100.086
80
19
00+
103.295
35
21
00+
122.106
170
14
00+
100.130
40
12
00+
103.295
37
31
00+
122.106
175
8
00+
103.022
85
1
00+
103.302
57
16
00+
122.106
176
8
00+
103.022
170
5
00+
103.325
57
45
00+
122.107
10
39
00+
103.043
71
14
00+
103.366
60
46
00+
122.107
15
20
00+
103.043
100
15
00+
103.372
40
12.1
00+
122.107
30
4
00+
103.043
101
15
00+
103.372
41
12
00+
122.107
30
24
00+
103.043
170
17
00+
103.425
37
12
00+
122.107
31
16
00+
103.043
176
11
00+
103.840
90
39
00+
122.107
40
10
00+
103.061
60
27
00+
103.840
91
39
00+
122.107
41
10
00+
103.063
100
17
00+
103.840
91
51
00+
122.107
57
21
00+
103.063
101
17
00+
103.860
59
16
00+
122.107
180
49
00+
103.064
30
23
00+
103.917
91
51.1
00+
122.108
35
5
00+
103.064
31
30
00+
103.920
10
32
00+
122.108
37
5
00+
103.064
60
23
00+
103.920
15
26
00+
122.108
90
40
00+
103.064
71
9
00+
103.920
20
14
00+
122.108
91
40
00+
103.065
10
38
00+
103.920
60
30
00+
122.108
91
47
00+
103.065
15
19
00+
104.547
175
11
00+
122.108
101
30
00+
103.065
30
3
00+
104.547
180
33
00+
122.110
30
10
00+
103.065
91
19
00+
104.547
180
47
00+
122.110
60
31
00+
103.065
180
45
00+
107.056
80
16
00+
122.130
10
33
00+
103.066
31
15
00+
118.009
37
35
00+
122.130
15
27
00+
103.071
40
9
00+
119.005
101
22
00+
122.130
20
15
00+
103.071
41
9
00+
120.157
130
29
00+
122.130
31
14
00+
103.084
37
36
00+
120.160
30
29
00+
122.507
90
47
00+
103.086
40
23
00+
120.161
35
19
00+
122.507
91
55
00+
103.086
41
23
00+
120.161
85
8
00+
150.107
90
10
00+
103.086
57
35
00+
120.164
30
28
00+
150.107
91
10.1
00+
103.086
59
6
00+
120.164
31
21
00+
150.107
100
31
00+
103.086
90
27
00+
120.165
15
48
00+
150.107
101
31.1
00+
103.086
100
8
00+
120.165
37
13
00+
150.307
91
10.2
00+
103.087
35
4
00+
120.379
20
13
00+
150.307
101
31.2
00+
103.087
37
4
00+
120.396
90
37
00+
155.026
90
12
00+
103.087
90
41
00+
120.396
91
37
00+
155.026
91
12
00+
103.087
90
42
00+
122.007
57
42
00+
155.026
100
27
00+
103.087
180
41
00+
122.007
180
42
00+
155.026
101
27
00+
103.088
35
20
00+
122.011
37
14
00+
155.029
80
9
00+
103.088
91
41
00+
122.056
100
20
00+
155.029
80
9.1
00+
103.089
31
34
00+
122.057
101
20
00+
155.029
85
12
00+
103.089
91
27
00+
122.103
175
13
00+
155.096
91
9
00+
103.089
101
8
00+
122.103
180
34
00+
155.096
101
46
00+
103.135
30
9
00+
122.103
180
48
00+
155.137
91
48
205.FR.900.0 - 20/05/15
Index
Référence
pl.
Pos
Référence
pl.
Pos
Référence
00+
155.142
85
19
00+
162.426
60
41
00+
172.172
101
4
00+
155.142
90
15
00+
162.444
60
38
00+
172.197
20
21
00+
155.142
91
15
00+
162.444
71
18
00+
172.198
10
52
00+
155.142
91
48.1
00+
162.704
80
8
00+
172.198
180
50
00+
155.142
100
32
00+
162.704
80
8.1
00+
172.199
40
2
00+
155.142
101
32
00+
163.122
35
12
00+
172.202
110
24
00+
155.147
80
10
00+
163.122
37
22
00+
172.202
120
24
00+
155.635
35
16
00+
164.098
100
23
00+
172.202
130
31
00+
155.635
37
26
00+
165.012
40
22
00+
172.202
160
24
00+
157.018
10
31
00+
165.012
41
22
00+
172.258
100
3
00+
157.018
15
23
00+
165.012
80
20
00+
172.258
101
3
00+
157.018
35
8
00+
165.310
100
16
00+
172.967
41
3
00+
157.018
37
8
00+
165.310
101
16
00+
172.969
10
7
00+
157.018
60
4
00+
165.311
60
24
00+
172.969
15
9
00+
157.018
60
40
00+
165.311
71
10
00+
172.969
20
7
00+
162.224
175
12
00+
165.311
100
18
00+
172.969
57
5
00+
162.402
30
14
00+
165.311
101
18
00+
172.976
30
6
00+
162.402
170
15
00+
165.314
40
14
00+
173.122
37
15
00+
162.402
176
12
00+
165.314
41
14
00+
173.123
10
8
00+
162.403
90
28
00+
166.011
40
15
00+
173.123
15
12
00+
162.403
90
46
00+
166.114
100
34
00+
173.143
15
35
00+
162.403
91
28
00+
166.114
101
34
00+
173.143
60
33
00+
162.403
91
46
00+
166.539
41
15
00+
173.191
15
45
00+
162.403
100
9
00+
166.553
80
15
00+
173.200
10
13
00+
162.403
101
9
00+
166.604
90
13
00+
173.200
15
56
00+
162.403
180
43
00+
166.604
91
13
00+
173.320
10
12
00+
162.404
31
17
00+
166.604
100
28
00+
173.320
15
57
00+
162.405
85
2
00+
166.604
101
28
00+
173.504
10
25
00+
162.405
170
7
00+
166.606
90
16
00+
173.504
15
49
00+
162.405
180
35
00+
166.606
91
16
00+
173.504
15
55
00+
162.406
20
10
00+
166.807
10
4
00+
173.504
41
2
00+
162.407
35
22
00+
166.807
15
13
00+
173.505
40
27
00+
162.407
37
32
00+
166.821
30
15
00+
173.505
41
27
00+
162.408
40
21
00+
166.823
85
21
00+
173.505
180
52
00+
162.408
41
21
00+
166.840
57
4
00+
174.785
90
36
00+
162.408
57
13
00+
167.102
80
17
00+
174.785
91
36
00+
162.408
59
2
00+
171.901
180
13
00+
190.007
130
23
00+
162.409
15
44
00+
172.116
100
46
00+
190.007
160
22
00+
162.409
31
20
00+
172.124
100
26
00+
191.002
10
10
00+
162.409
60
42
00+
172.134
85
5
00+
191.002
15
15
00+
162.410
101
23
00+
172.145
10
53
00+
191.002
15
53
00+
162.415
40
31
00+
172.145
180
51
00+
191.002
40
29
00+
162.415
41
28
00+
172.146
40
3
00+
191.002
41
29
00+
162.415
57
18
00+
172.150
40
28
00+
191.002
57
7
00+
162.416
57
46
00+
172.164
40
4
00+
191.002
91
49
00+
162.417
35
7
00+
172.164
90
20
00+
191.002
100
14
00+
162.417
37
7
00+
172.164
91
20
00+
191.002
101
14
00+
162.424
15
46
00+
172.164
100
13
00+
191.007
90
17
00+
162.426
10
30
00+
172.167
30
17
00+
191.007
91
17
00+
162.426
15
24
00+
172.172
100
4
00+
400.173
90
22
205.FR.900.0 - 20/05/15
pl.
Pos
Index
Référence
pl.
Pos
Référence
pl.
Pos
Référence
pl.
Pos
00+
400.173
91
22
00+
435.322
60
11
00+
451.552
57
9
00+
400.173
100
6
00+
435.350
71
12
00+
451.554
40
18
00+
400.173
101
6
00+
435.366
57
20
00+
451.554
41
18
00+
400.175
85
20
00+
435.376
10
20
00+
451.554
57
31
00+
400.175
91
22.1
00+
435.376
15
3
00+
451.811
41
33.1
00+
400.217
57
34
00+
435.380
71
11
00+
452.070
41
35
00+
400.218
40
30
00+
435.652
35
23
00+
452.070
59
12
00+
400.218
41
30
00+
435.652
37
33
00+
452.071
40
19
00+
400.219
80
13
00+
435.703
10
23
00+
452.071
41
19
00+
400.231
80
4
00+
435.703
20
11
00+
452.071
57
32
00+
400.271
59
13
00+
436.140
90
34
00+
452.514
40
20
00+
400.273
90
14
00+
436.145
91
34
00+
452.514
41
20
00+
400.273
91
14
00+
438.005
10
27
00+
452.514
57
33
00+
400.273
100
29
00+
438.005
15
8
00+
452.517
41
36
00+
400.273
101
29
00+
438.005
20
6
00+
452.517
59
11
00+
400.275
80
5
00+
438.005
30
18
00+
455.102
160
3
00+
408.543
85
14
00+
438.005
31
10
00+
455.602
160
2
00+
410.165
100
22
00+
438.005
57
2
00+
456.130
110
3
00+
410.172
91
50
00+
438.016
10
19
00+
456.131
120
3
00+
410.172
101
35
00+
438.016
15
5
00+
456.132
130
3
00+
410.630
57
6
00+
438.016
37
16
00+
456.330
110
2
00+
410.631
10
5
00+
438.017
30
26
00+
456.331
120
2
00+
410.631
15
14
00+
438.017
31
3
00+
456.332
130
2
00+
415.063
80
11
00+
438.019
10
15
00+
456.612
110
56
00+
415.088
80
7.1
00+
438.019
15
17
00+
456.612
120
57
00+
415.124
80
7
00+
438.019
20
3
00+
456.614
130
57
00+
415.395
40
26
00+
438.019
30
20
00+
457.520
100
25
00+
415.442
101
53
00+
438.019
31
18
00+
457.527
101
25
00+
415.579
60
19
00+
438.026
10
16
00+
457.632
80
21
00+
417.605
57
19
00+
438.026
10
18
00+
457.663
85
13
00+
417.759
30
25
00+
438.026
15
4
00+
462.035
85
6
00+
417.759
31
29
00+
438.026
20
4
00+
462.968
85
00+
417.904
85
22
00+
438.042
20
18
00+
464.109
57
00+
417.959
10
40
00+
442.105
60
6
00+
470.031
175
3
00+
417.990
60
34
00+
442.232
60
5.2
00+
470.033
175
14
00+
417.990
71
17
00+
448.001
60
36
00+
470.037
170
10
00+
418.072
59
4
00+
448.002
60
35
00+
470.037
175
1
00+
418.082
91
56
00+
448.052
60
18
00+
470.037
176
1
00+
418.082
101
54
00+
448.085
60
17
00+
470.053
175
2
00+
418.083
91
56.1
00+
448.098
60
37
00+
470.053
176
2
00+
418.093
91
56.2
00+
448.524
80
22
00+
470.981
170
8
00+
430.006
60
12
00+
448.524
180
54
00+
475.169
60
28
00+
430.006
180
55
00+
451.533
40
24
00+
475.169
180
44
00+
430.910
57
48
00+
451.533
41
24
00+
476.215
175
9
00+
435.104
41
8
00+
451.533
57
15
00+
476.215
176
9
00+
435.185
100
11
00+
451.533
59
5
00+
490.951
180
56
00+
435.185
101
11
00+
451.551
41
34
00+
494.013
180
18
00+
435.189
40
8
00+
451.551
59
10
00+
494.017
180
19
00+
435.193
35
17
00+
451.552
40
17
00+
494.529
180
12
00+
435.193
37
27
00+
451.552
41
17
00+
494.646
180
10
6.1
17
205.FR.900.0 - 20/05/15
Index
Référence
pl.
Pos
Référence
pl.
Pos
Référence
pl.
Pos
00+
494.670
180
5
00+ 150.110.001
80
3
00+ 203.13.001.0
20
00+
494.671
180
6
00+ 436.149.001
91
61
00+ 203.13.004.1
20
19
0.3
00+
494.695
15
31
00+ 436.150.001
91
60
00+ 203.13.020.0
20
5
00+
495.061
31
35
00+ 442.122.001
60
6.1
00+ 203.15.001.0
20
0.2
00+
495.069
10
43
00+ 442.232.001
60
6.2
00+ 203.22.005.0
30
22
00+
495.070
15
29
00+ 455.102/602
160
1
00+ 203.22.005.0
31
28
00+
495.070
180
19.1
00+ 456.130/330
110
1
00+ 203.30.001.0
40
0.1
00+
495.080
31
36
00+ 456.131/331
120
1
00+ 203.30.005.0
40
6
00+
495.080
180
8
00+ 456.132/332
130
1
00+ 203.30.005.1
40
6.1
00+
495.151
180
9
00+ 458.109/309
167
0.1
00+ 203.30.005.1
41
6
00+
495.154
10
70
00+ 458.130/330
140
0.1
00+ 203.30.006.0
40
5
00+
495.158
180
3
00+ 458.131/331
150
0.1
00+ 203.30.006.1
40
5.1
00+
495.166
180
16
00+ 458.184/384
165
0.1
00+ 203.30.006.1
41
5
00+
495.171
10
71
00+ 458.702/703
168
0.1
00+ 203.30.010.0
40
1
00+
495.171
15
33
00+ 470.981.001
180
32
00+ 203.30.010.0
41
1
00+
495.171
20
22
00+ 470.983.001
10
36
00+ 203.30.010.0
41
37
00+
495.173
180
2
00+ 470.983.001
180
46
00+ 203.30.016.0
40
7
00+
495.310
180
4
00+ 470.991.001
180
31
00+ 203.30.016.0
41
7
00+
495.323
180
11
00+ 100.73.026.0
30
11
00+ 203.30.020.0
40
11
00+
495.668
180
17
00+ 126.20.296.0
60
44
00+ 203.30.020.1
41
11
00+
495.915
180
7
00+ 126.80.004.0
80
18
00+ 203.33.005.0
40
16
00+
495.918
180
21
00+ 141.22.123.0
60
43
00+ 203.33.005.0
41
16
00+
495.919
180
18.1
00+ 203.10.014.0
10
29
00+ 203.35.001.0
57
0.1
00+
499.035
60
25
00+ 203.10.014.0
15
25
00+ 203.35.100.0
57
0.4
00+
499.035
71
8
00+ 203.10.015.0
10
11
00+ 203.40.001.0
60
0.1
00+
540.137
180
14
00+ 203.10.017.1
10
9
00+ 203.40.005.0
60
1
00+
540.139
180
15
00+ 203.10.017.1
15
52
00+
542.413
57
11
00+ 203.11.001.0
20
00+
542.416
85
17
00+ 203.11.004.0
00+
543.004
57
12
00+ 203.11.020.0
00+
543.014
31
27
00+
610.094
91
00+
615.524
60
00+
615.524
60
00+
621.322
90
35
00+
621.322
91
00+
621.325
91
00+
621.326
00+
621.333
00+
00+
00+ 203.40.006.0
60
2
0.1
00+ 203.40.008.0
60
32
20
1
00+ 203.40.008.1
60
32.1
20
16
00+ 203.40.008.1
60
39
00+ 203.11.025.0
20
17
00+ 203.40.009.0
60
3
38.1
00+ 203.12.001.0
30
0.1
00+ 203.40.010.0
60
7
8
00+ 203.12.001.0
31
0.1
00+ 203.40.020.1
60
29
8.2
00+ 203.12.005.0
30
1
00+ 203.40.030.0
60
5
00+ 203.12.005.0
31
1
00+ 203.41.015.1
71
3
35
00+ 203.12.015.0
30
2
00+ 203.41.020.0
71
13
53
00+ 203.12.015.0
31
2
00+ 203.70.025.0
90
18
91
52
00+ 203.12.035.0
30
16
00+ 203.70.025.0
91
18
91
53.3
00+ 203.12.035.1
30
27
00+ 203.70.032.0
90
29
624.118
35
15
00+ 203.12.035.1
31
5
00+ 203.70.032.0
100
44
624.118
37
25
00+ 203.12.040.0
30
5
00+ 203.70.032.1
91
29
00+ 447.1.201
60
14
00+ 203.12.045.0
30
8
00+ 203.70.032.1
101
44
00+ 447.1.213
60
16
00+ 203.12.046.0
30
7
00+ 203.70.051.0
100
1
00+ 447.6.205
60
00+ 203.12.046.1
30
7.1
00+ 203.70.051.1
101
1
00+ 448.1.251
60
00+ 203.12.046.1
31
9
00+ 203.70.051.2
101
00+ 500.0.080
40
0.2
00+ 203.12.047.0
30
21
00+ 203.70.053.0
100
12
00+ 500.0.080
41
0.4
00+ 203.12.050.0
31
11
00+ 203.70.053.1
101
12
00+ 500.0.080
57
0.3
00+ 203.12.050.0
40
25
00+ 203.70.055.0
100
2
00+ 500.0.081
41
0.5
00+ 203.12.050.0
41
25
00+ 203.70.055.0
101
2
00+ 500.0.081
59
0.2
00+ 203.12.100.0
31
33
00+ 203.70.055.2
101
2.1
205.FR.900.0 - 20/05/15
0.3
15
1.1
Index
Référence
pl.
Pos
Référence
pl.
Pos
Référence
pl.
Pos
00+ 203.70.056.0
90
23
00+ 203.70.056.1
91
23
00+ 204.85.001.0
180
00+ 205.10.001.1
10
0.6
00+ 206.30.020.0
40
11.1
0.2
00+ 206.30.024.0
41
33
00+ 203.70.056.1
100
00+ 203.70.056.1
101
7
00+ 205.10.004.2
7
00+ 205.11.001.0
10
2
00+ 206.34.001.0
41
0.3
15
0.1
00+ 206.40.010.0
60
8.1
00+ 203.70.057.0
00+ 203.70.057.2
100
24
00+ 205.11.006.0
15
101
24
00+ 205.11.007.0
15
38
00+ 206.40.020.0
60
5.1
39
00+ 206.70.025.0
91
18.1
00+ 203.70.058.0
90
9
00+ 205.11.008.0
15
42
00+ 207.10.060.0
35
13
00+ 203.70.058.0
100
30
00+ 203.70.063.0
91
23.1
00+ 205.11.009.0
15
47
00+ 207.10.060.0
37
23
00+ 205.11.050.0
15
43
00+ 207.10.065.0
35
14
00+ 203.70.065.0
100
00+ 203.70.065.1
101
10
00+ 205.11.100.0
15
1
00+ 207.10.065.0
37
24
10
00+ 205.11.300.0
15
40
00+ 209.10.050.0
35
1
00+ 203.70.081.0
00+ 203.70.081.3
90
38
00+ 205.11.400.0
15
41
00+ 209.10.055.0
35
11
91
38
00+ 205.16.001.0
37
00+ 209.10.065.0
35
18
00+ 203.70.083.0
91
54
00+ 205.16.010.0
37
10
00+ 209.10.065.0
37
28
00+ 203.80.001.0
80
0.1
00+ 205.16.020.0
37
11
00+ 209.35.001.0
59
00+ 203.80.001.0
90
1
00+ 205.20.003.1
10
34
00+ 209.70.013.0
90
26
00+ 203.80.001.0
91
1
00+ 205.20.003.3
10
50
00+ 209.70.013.0
91
26
00+ 203.80.003.0
80
2
00+ 205.20.012.1
10
35
00+ 209.70.013.0
100
43
00+ 203.80.003.1
80
2.1
00+ 205.20.012.3
10
51
00+ 209.70.013.0
101
43
00+ 203.80.004.0
80
1
00+ 205.21.005.0
10
37
00+ 209.70.013.1
91
26.1
00+ 203.80.004.1
80
1.1
00+ 205.21.005.0
15
21
00+ 209.70.013.1
101
43.1
00+ 203.80.007.0
80
6
00+ 205.30.001.0
41
0.1
00+ 212.10.007.0
15
0.2
00+ 203.80.010.0
80
14
00+ 205.30.010.0
41
1.1
00+ 212.10.020.0
10
00+ 203.80.011.0
80
12
00+ 205.40.001.0
60
0.2
00+ 212.10.020.0
15
00+ 203.82.001.0
85
00+ 205.41.001.0
71
0.2
00+ 212.16.001.0
35
0.1
00+ 203.82.005.0
85
16
00+ 205.41.005.0
71
00+ 212.16.005.0
35
3
00+ 203.82.006.0
85
18
00+ 205.70.010.0
91
0.1
00+ 212.16.005.0
37
3
00+ 203.82.007.0
85
10
00+ 205.70.014.0
90
4
00+ 212.16.006.0
35
2
00+ 203.82.008.0
85
15
00+ 205.70.014.1
91
4
00+ 212.16.006.0
37
2
00+ 203.82.010.0
85
11
00+ 205.70.014.2
91
4.1
00+ 212.16.009.0
35
6
00+ 203.82.012.0
85
7
00+ 205.70.020.0
90
8
00+ 212.16.009.0
37
6
00+ 203.85.001.0
180
0.5
00+ 205.70.020.1
91
8
00+ 214.10.056.0
37
21
00+ 203.91.001.0
180
0.4
00+ 205.70.025.0
91
18.2
00+ 219.20.550.0
31
32
00+ 203.95.001.0
190
0.1
00+ 205.70.050.0
100
0.1
00+ 232.30.025.0
40
13
00+ 204.10.050.0
37
1
00+ 205.70.050.0
101
0.1
00+ 236.10.030.0
10
24
00+ 204.25.006.0
170
11
00+ 205.70.054.0
100
40
00+ 236.10.030.0
15
60
00+ 204.25.006.0
175
5
00+ 205.70.054.1
101
40
00+ 236.10.030.0
20
20
00+ 204.25.006.0
176
5
00+ 205.70.059.0
100
37
00+ 236.70.005.1
90
21
00+ 204.25.007.0
170
12
00+ 205.70.059.1
101
37
00+ 236.70.005.1
100
5
00+ 204.25.007.0
175
6
00+ 205.70.080.0
90
33
00+ 236.70.005.2
91
21
00+ 204.25.007.0
176
6
00+ 205.70.080.1
91
33
00+ 236.70.005.2
101
5
00+ 204.25.009.0
170
9
00+ 205.70.080.2
91
33.1
00+ 236.80.008.1
90
11
00+ 204.25.009.0
176
10
00+ 205.70.080.3
91
33.3
00+ 236.80.008.1
91
11
00+ 204.25.013.0
175
4
00+ 205.90.001.0
180
0.3
00+ 236.80.008.1
100
33
00+ 204.26.001.0
170
0.3
00+ 205.90.002.0
180
1.2
00+ 236.80.008.1
101
33
00+ 204.28.001.0
175
0.1
00+ 205.90.005.0
90
45
00+ 238.07.001.0
10
14
00+ 204.28.001.0
176
0.1
00+ 205.90.005.0
91
45
00+ 238.07.001.0
15
16
00+ 204.28.020.0
175
00+ 206.10.048.0
10
17.1
00+ 238.07.001.0
20
2
00+ 204.34.001.0
59
00+ 206.10.048.0
15
7
00+ 238.72.030.0
30
19
00+ 204.34.100.0
59
00+ 206.30.015.0
41
32
00+ 238.72.030.0
31
6
0.1
10
0.3
15
0.1
19
0.1
3.2
51
205.FR.900.0 - 20/05/15
Index
pl.
Pos
00+ 252.10.052.0
37
9
44+
41202
165
2
44+ 255020006
165
36
00+ 254.10.029.0
20
9
44+
41202
167
2
44+ 255020452
167
42
00+ 254.10.044.0
10
26
44+ 204026851
140
5
44+ 338005000
140
77
00+ 254.10.044.0
15
10
44+ 204026851
150
5
44+ 338005000
150
77
00+ 254.25.001.0
170
0.1
44+ 204026851
165
5
44+ 338005000
165
77
00+ 254.25.005.0
170
1
44+ 204026852
140
21
44+ 338005000
167
78
00+ 254.25.010.0
170
4
44+ 204026852
165
21
44+ 338005000
168
77
00+ 254.71.005.0
10
22
44+ 204026852
167
21
44+ 338009000
101
49
00+ 254.71.005.0
15
58
44+ 204S26853
168
17
44+ 338009000
140
3
00+ 254.71.005.0
20
8
44+ 208026863
167
6
44+ 338009000
150
3
00+ 254.71.012.0
20
12
44+ 212024051
101
47
44+ 338009000
165
3
00+ 255.10.027.1
10
3
44+ 213020053
101
51
44+ 338009000
167
3
00+ 255.10.027.3
10
3.1
44+ 2150E6860
168
5
44+ 341036000
140
14
00+ 255.10.067.0
10
17
44+ 2190E0121
168
25
44+ 341036000
150
14
00+ 261.37.005.0
57
43
44+ 2190E0201
168
31
44+ 341036000
165
14
00+ 275.35.010.2
57
3
44+ 225040785
140
13
44+ 341048000
140
11
00+ 277.10.015.0
10
11.1
44+ 225041085
150
13
44+ 341048000
150
11
00+ 277.10.015.0
15
54
44+ 225041085
165
13
44+ 341048000
165
11
00+ 277.32.004.1
57
1
44+ 225050785
140
12
44+ 348001000
165
71
00+ 277.32.005.2
57
14
44+ 225051085
150
12
44+ 348001000
167
71
00+ 277.34.001.1
57
44+ 225051085
165
12
44+ 348004000
101
50
00+ 277.34.010.0
57
41
44+ 225340985
167
12
44+ 348004000
140
4
00+ 277.34.015.0
57
44
44+ 2253F0930
168
12
44+ 348004000
150
4
00+ 282.16.004.0
35
10
44+ 236650736
140
34
44+ 348004000
165
4
00+ 282.16.006.0
35
9
44+ 236650936
167
34
44+ 348004000
167
4
00+ 286.37.015.1
57
1.1
44+ 236651036
150
34
44+ 348017000
101
52
00+ 344.12.022.0
10
41
44+ 236651036
165
34
44+ 348017000
167
7
00+ 344.12.022.0
15
28
44+ 236660736
140
33
44+ 399143000
168
48
00+ 344.12.022.0
20
23
44+ 236660936
167
33
44+ 399CEE051
167
49
00+ 344.12.022.0
60
45
44+ 236661036
150
33
44+ 399CEE051
168
49
00+ 370.10.104.0
59
3
44+ 236661036
165
33
44+ 399CEE053
168
50
00+ 450.22.045.0
60
26
44+ 240000033
140
76
44+ 399CEE072
167
28
00+ 494.468.0001
31
4
44+ 240000033
150
76
44+ 403000001
140
51
00+ 495.212.0001
190
4
44+ 240000033
165
76
44+ 403000001
150
51
00+ 495.212.0002
190
6
44+ 240000294
167
76
44+ 403000001
165
51
00+ 495.212.0003
190
7
44+ 240000294
168
76
44+ 403000001
165
75
00+ 495.212.0008
190
10
44+ 240000295
167
77
44+ 421340001
140
74
00+ 495.213.0003
190
1
44+ 240080061
167
52
44+ 421340001
150
74
00+ 495.213.0007
190
5
44+ 245040985
167
13
44+ 421340002
165
74
00+ 495.213.0010
190
8
44+ 2454L1050
168
13
44+ 422022015
165
72
00+ 495.213.0013
190
3
44+ 252000001
140
37
44+ 422022111
167
72
00+ 495.214.0001
190
2
44+ 252000001
150
37
44+ 422023020
140
72
00+ 495.888.0006
10
42
44+ 252000001
165
37
44+ 422023020
150
72
00+ 495.888.0019
31
37
44+ 252000001
167
37
44+ 422C0T301
168
72
00+ 495.888.0020
31
38
44+ 254010007
167
32
44+ 507020351
140
1
00+ 726.50.051.0
10
6
44+ 255020005
140
31
44+ 507020351
150
1
00+ 726.50.051.0
0.2
Référence
pl.
Pos
Référence
Référence
pl.
Pos
15
11
44+ 255020005
150
31
44+ 507020351
165
1
44+
41202
101
48
44+ 255020005
165
31
44+ 5110E0052
168
6
44+
41202
140
2
44+ 255020006
140
36
44+ 512020051
167
5
44+
41202
150
2
44+ 255020006
150
36
44+ 513350302
168
73
205.FR.900.0 - 20/05/15
Index
Référence
pl.
Pos
Référence
pl.
Pos
Référence
pl.
Pos
44+ 513350318
165
73
44+ 403000001R10
168
75
45+
20.11.00
110
23
44+ 513350318
167
73
44+ 4120C0012R30
168
22
45+
20.11.00
120
23
44+ 513360313
140
73
44+ 421340007R06
167
74
45+
20.11.00
160
23
44+ 513360313
150
73
44+ 421340007R06
168
79
45+
20.11.10
130
30
44+ 517010020
165
35
44+ 5F02111E1652
167
97
45+
20.12.00
110
27
44+ 517010020
167
35
44+ 5FE2111E1652
167
95
45+
20.12.00
120
27
44+ 517010030
165
32
44+ 7E1209100007
140
91
45+
20.12.00
130
34
44+ 517010061
140
35
44+ 7E12091NN007
140
93
45+
20.12.00
160
27
44+ 517010061
150
35
44+ 7E1212100007
150
91
45+
20.31.09
112
15
44+ 517010071
140
32
44+ 7E1212100007
165
91
45+
20.31.09
135
15
44+ 517010071
150
32
44+ 7E12121FF007
165
93
45+
20.41.00
130
24
44+ 517027001
167
43
44+ 7E12121NN007
150
93
45+
20.41.01
130
27
44+ 573020351
167
1
44+ 7E5211100T07
167
91
45+
55.01.03
112
12
44+ 5730E0377
168
1
44+ 7E52111R1T07
167
93
45+
55.01.07
135
12
44+ 5F02121FF
165
97
44+ 7I1209100149
140
92
45+
55.14.18
112
11
44+ 5FE2121FF
165
95
44+ 7I12091NN149
140
94
45+
55.14.18
135
11
44+ 5FI2111FF
167
96
44+ 7I1212100149
150
92
45+
55.15.10
112
9
44+ 5FI2121FF
165
96
44+ 7I1212100836
165
92
45+
55.15.10
135
9
44+ 5N02121NN
150
97
44+ 7I12121FF836
165
94
45+
55.17.12
112
10
44+ 5NE2121NN
150
95
44+ 7I12121NN149
150
94
45+
55.17.12
135
10
44+ 5NI2121NN
150
96
44+ 8IR211100003
167
92
45+
60.15.00
110
52
44+ 611239010
165
30
44+ 8IR2111FF003
167
94
45+
60.15.00
120
52
44+ 611339002
140
30
44+CS2R10600WR7E
168
91
45+
60.15.00
130
52
44+ 611339002
150
30
44+CS2R106CEWR7
168
93
45+
60.15.00
160
52
44+ SN02091NN
140
97
44+DS2R10600I001
168
92
45+
60.68.02
130
25
44+ SNE2091NN
140
95
44+DS2R106CEI001
168
94
45+
62.07.00
112
3
44+ SNI2091NN
140
96
45+
101
110
12
45+
62.07.00
135
3
44+ 4120E0051R
168
2
45+
101
120
12
45+
62.15.00
112
8
44+ 435000302R
168
51
45+
101
130
12
45+
62.15.00
135
8
44+ 60C2C3901R
168
21
45+
101
160
12
45+
63.27.00
110
22
44+ 6MC239103R
167
30
45+
108
112
2
45+
63.27.00
120
22
44+ 5CS2106CEWS
168
97
45+
108
135
2
45+
63.27.00
130
22
44+ 5ES2106CEWS
168
95
45+
85.101
110
5
45+
64.01.02
112
6
44+ 5IS2106CEWS
168
96
45+
85.102
110
4
45+
64.01.02
135
6
44+ 5MWN1S2106C
168
30
45+
85.102
120
4
45+
65.03.05
112
5
44+ 5TWN1S2106C
168
29
45+
85.102
130
4
45+
65.03.05
135
5
44+ 252000020R02
168
40
45+
85.105
160
4
45+
66.01.04
112
13
44+ 255020005R02
167
31
45+
85.116
160
5
45+
66.01.04
135
13
44+ 255020006R02
167
36
45+
85.120
120
5
45+
66.01.05
112
14
44+ 2550C0001R02
168
26
45+
85.120
130
5
45+
66.01.05
135
14
44+ 2550C0002R02
168
32
45+
16.20.14
112
4
45+
66.01.46
112
7
44+ 2550E0005R02
168
27
45+
16.20.14
135
4
45+
66.01.46
135
7
44+ 310001431R30
168
28
45+
20.00.00
110
21
45+
75.11.16
110
25
44+ 332001020R30
168
34
45+
20.00.00
120
21
45+
75.11.16
120
25
44+ 341036000R10
167
14
45+
20.00.00
130
21
45+
75.11.16
160
25
44+ 341047000R10
168
16
45+
20.00.00
160
21
45+
75.11.96
130
32
44+ 341048000R10
167
11
45+
20.10.00
110
11
45+
75.15.16
110
26
44+ 341078000R10
168
8
45+
20.10.00
120
11
45+
82.36.03
110
55
44+ 348014000R20
168
71
45+
20.10.00
160
11
45+
82.36.03
120
56
44+ 403000001R10
167
51
45+
20.10.10
130
11
45+
82.36.03
130
56
205.FR.900.0 - 20/05/15
Index
Référence
pl.
Pos
45+
82.36.03
160
57
45+
82.83.04
120
53
45+
82.83.04
130
53
45+
82.83.06
110
53
45+
82.83.06
160
54
45+
82.85.00
160
53
45+
85.15.04
110
51
45+
85.15.04
120
51
45+
85.15.04
160
51
45+
85.15.05
110
54
45+
85.15.05
120
55
45+
85.15.05
130
55
45+
85.15.05
160
56
45+
85.15.50
130
51
45+
90.02.01
130
26
45+ 55.198.03
112
1
45+ 55.198.03
135
1
45+ 75.15.210
120
26
45+ 75.15.210
160
26
45+ 75.16.128
130
33
45+ 82.83.106
120
54
45+ 82.83.106
130
54
45+ 82.83.106
160
55
205.FR.900.0 - 20/05/15
205.FR.900.0 - 20/05/15
PÖTTINGER Service-Support
Österreich
Alois PÖTTINGER Maschinenfabrik GmbH
Industriegelände 1
4710 Grieskirchen
Téléphone +43 7248 600-0
Fax +43 7248 600-2513
[email protected]
Deutschland
Gebr. PÖTTINGER GmbH
Servicezentrum
Spöttinger Straße 24
86899 Landsberg am Lech
Téléphone +49 8191 9299-0
Fax +49 8191 59656
[email protected]
Gebr. PÖTTINGER GmbH
Stützpunkt Nord
Steinbecker Straße 15
49509 Recke
Téléphone +49 5453 9114-0
Fax +49 5453 9114-14
France
PÖTTINGER France S.a.r.l.
La Chapelle 129b
68650 Le Bonhomme
Téléphone +33 389 472830
Fax +33 389 472839
[email protected]
Italia
POETTINGER Italia s.r.l.
Via E. Fermi 6
29010 San Pietro in Cerro/PC
Téléphone +39 0523 838012
Fax +39 0523 838253
205.FR.900.0 - 20/05/15
Polska
PÖTTINGER Polska
Poladowo 70
64-030 Smigiel
United Kingdom
Alois POTTINGER UK Ltd.
St. Marks Road 15
NN18AN Corby
Téléphone +44 1536 272220
Fax +44 1536 206220
[email protected]
Ireland
POETTINGER Ireland Ltd.
Cashel road, Clonmel
Co. Tipperary
Téléphone +353 52 6125766
Україна
PÖTTINGER Ukraine
Prywokzalna vulitsa 50, Office 215
08300 Boryspil
Téléphone +38 04595 710 42
Россия
OOO "POETTINGER"
Bachruschin Str. 32/1
115054 Moskau
Téléphone +7 495 646 89 15
Fax +7 495 646 89 16
[email protected]
Canada
POETTINGER Canada Inc.
650 Route 112
J0L 1T0 St. Cesaire
Téléphone +1 450 469 5594
Fax +1 866 417 1683
205.FR.900.0 - 20/05/15
United States
POETTINGER US, Inc.
Pilot drive 393
46383 Valparaiso/IN
Téléphone +1 219 510 5534
Fax +1 219 707 5412
POETTINGER US, Inc.
West Iona Ave
93245 Lemoore/CA
Australia
POETTINGER Australia PTY LTD
15, Fordson Street
3061 Campbellfield/VIC
Téléphone +61 3 9359 2969
205.FR.900.0 - 20/05/15
PÖTTINGER Service-Partenaire
Vous fournit dans le monde entier avec un réseau de revendeurs spécialisés bien
développé. Cette proximité garantit la fourniture rapide des pièces de rechange, permet une
livraison optimale du produit et le paramétrage de la machine par du personnel qualifié.
Nos services:
• compétence grâce aux formations régulières du personnel qualifié
• ORIGINE INSIDE commande des pièces sous 24 heures
• disponibilité des pièces détachées à long terme
• et plus encore ...
Vérifiez auprès de votre concessionnaire ou voir sur notre site www.poettinger.at
205.FR.900.0 - 20/05/15

Catalogue pièces détachées EUROHIT 54

Transcription

Documents pareils

51700063100 Goupille cylindrique fendue DIN 94 Acier

Bordure - EGT PARTNERS

Roger Stioui reçoit une haskama du Beth Din de Paris pour le calcul

Notice de montage

Jeu de tarauds à main HGB Inox

Notice de montage

02074 - couverture2

Notice de montage

d`affaiblissement acoustique conformément à DIN EN 20 140

05164 - couverture2
