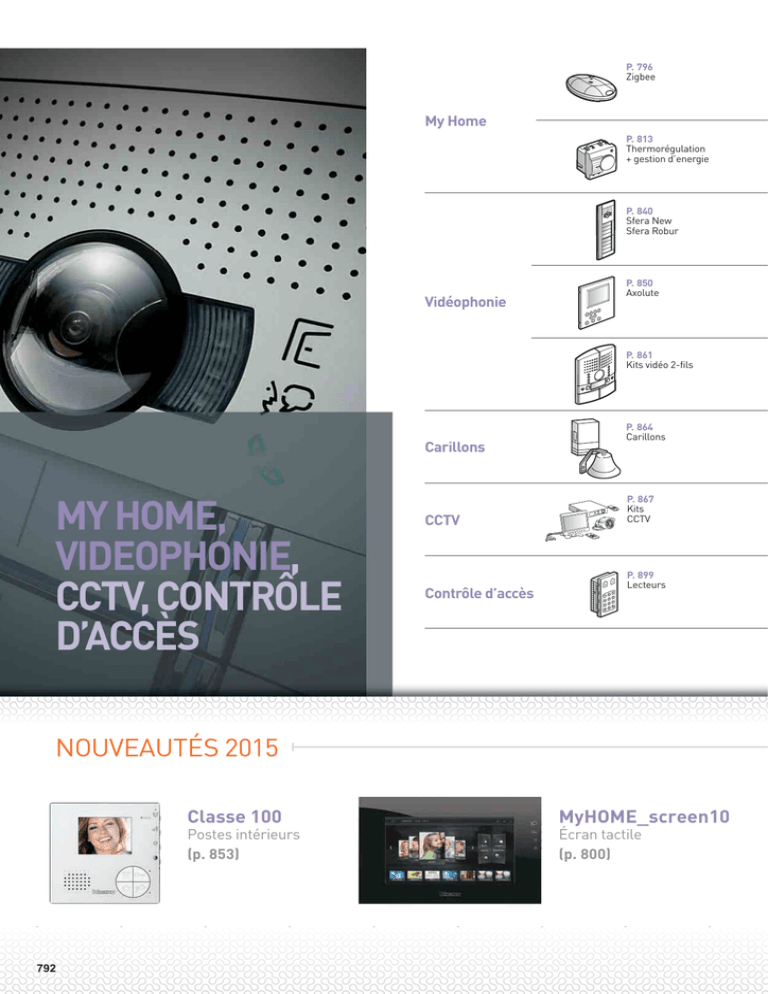

Catalogue Vidéophonie

P. 796
Zigbee
My Home
P. 813
Thermorégulation
+ gestion d’energie
P. 840
Sfera New
Sfera Robur
Vidéophonie
P. 850
Axolute
P. 861
Kits vidéo 2-fils
Carillons
MY HOME,
VIDEOPHONIE,
CCTV, CONTRÔLE
D’ACCÈS
CCTV
Contrôle d’accès
P. 864
Carillons
P. 867
Kits
CCTV
P. 899
Lecteurs
NOUVEAUTÉS 2015
792
Classe 100
MyHOME_screen10
Postes intérieurs
(p. 853)
Écran tactile
(p. 800)
22°C
P. 800
Intégration
et contrôle
P. 802
Automatisation
P. 808
Anti-Intrusion
Alarmes technique
P. 816
Diffusion sonore
P. 820
Accessoires
P. 822
Touches
P. 828
Produits hôtel
P. 845
Sets audio et vidéo
P. 846
Sfera Classic
P. 847
Monobloc
antivandalisme
P. 848
Mini Sfera
Linea
P. 852
LivingLight
P. 853
Classe 100
P. 854
Iryde
Polyx Swing
P. 855
Accessoires
P. 860
Kits audio 2-fils
P. 863
Téléphonie
P. 876
CCTV
analogique
P. 888
CCTV IP
P. 898
Moniteurs
P. 901
Accessoires
Produits hôtels
CCTV
Commande à 8 boutons
(p. 828)
Cameras
(p. 868)
793
système
fils
2
Simple et performant
Le système 2 fils est facile d’utilisation.
Grâce au câblage 2 fils non-polarisé
dans toutes les parties de l’installation,
la connexion est simple, rapide et
sans erreur. La technologie idéale
pour toute sorte d’installation: de
la maison jusqu’aux immeubles
d’appartements.
MAISONS OU IMMEUBLES D
D’APPARTEMENTS
APPARTEMENTS
Maisons
RÉNOVATIONS
Avec la possibilité d’utiliser les
câbles existants, la solution est
idéale pour la rénovation des
installations existantes.
Enlevez le vieux poste
extérieur.
832
Utilisez deux fils
existants pour le nouveau
portier.
Appartements
CARACTÉRISTIQUES PRINCIPALES
3900
Appartements
3900
Postes exterieurs d’appartement
39
Blocs indépendants
5
Postes intérieurs par appartement
600 m
Distance maximale entre le poste extérieur
et le poste intérieur le plus éloigné
2
2
2
2
2-fils non-polarisés dans tout le système
LE SYSTÈME 2-FILS
OFFRE LA POSSIBILITÉ DE COMMANDER DES FONCTIONS DOMOTIQUE MYHOME ET DE
SUIVRE L’ESTHETIQUE DE L’APPAREILLAGE BTICINO
833
Esthétique moderne adaptée à tout type d’habitation.
Haute perception de qualité et robustesse sur toute la gamme.
Trois couleurs différentes pour un meilleur impact esthétique
Alignement parfait des modules
Mêmes variantes de couleurs pour les visières anti-pluie
Boîtiers saillie surbaissés dans les mêmes versions de couleurs
ALLSTREET
ALLWHITE
ALLMETAL
Épaisseur hors
h
mur
15 mm seulement
Façade et structure ultra robustes gage de
haute sécurité. Boîtier d’encastrement en acier
pour installation anti-arrachement.
Façade extra-plate
Composants en plastique renforcé
Compatibilité avec les boîtiers muraux SFERA New
Épaisseur hors mur
20,5 mm seulement
Voir www.ecataleg.be
834
Sistema 2 fili
installation postes extérieurs
- INSTALLATION ENCASTRÉE
=
Visière anti-pluie
(optionnelle)
Boîte
d’encastrement
Cadre + support
Modules fonction
Façades
Note: compatible avec
boîte d’encastrement
SFERA CLASSIC
- INSTALLATION MURALE
=
Cadre + support
Boîtier mural avec
visière anti-pluie
intégrée
Modules fonction
Façades
- INSTALLATION ENCASTRÉE
=
Support
Boîte
d’encastrement
antivandale
Modules fonction
Façades
Cadre de
finition
Note: compatible avec
boîte d’encastrement
SFERA CLASSIC
- INSTALLATION MURALE
=
Boîtier mural avec
visière anti-pluie
intégrée
Support
Modules fonction
Façades
Cadre de
finition
835
Sistema 2 fili
boîtes, visières anti-pluie, supports et cadres
BOÎTES
D’ENCASTREMENT
VISIÈRES ANTI-PLUIE (OPTIONNELLES)
CADRES + SUPPORTS
+
+
35051...
1 module
350010
1 module
35021...
1 module
+
350020
2 modules
+
35052...
2 modules
35054...
4 modules
35022...
2 modules
+
350030
3 modules
+
35053...
3 modules
35056...
6 modules
35059...
9 modules
35023...
3 modules
BOÎTES
EN SAILLIE
CADRES + SUPPORTS
+
35061...
1 module
35021...
1 module
+
35062...
2 modules
35064
35064...
4 modules
35022...
2 modules
+
35063...
3 modules
836
35066...
6 modules
35069...
9 modules
...
= 1 Allmetal
= 2 Allwhite
= 3 Allstreet
35023...
3 modules
Sistema 2 fili
modules électroniques et plaques frontales
MODULES
AUDIO-VIDÉO
+
351100
Audio
ou
35110...
sans bouton
+
351200
A/V
35111...
avec 1 bouton
ou
35120...
sans bouton
+
ou
ou
35118...
avec 4 boutons
35114...
avec 2 boutons
en horizontal
35112...
avec 2 boutons
en vertical
ou
35121...
avec 1 bouton
ou
35130...
sans bouton
351300
A/V - Grand angle
ou
35122...
avec 2 boutons
ou
35131...
avec 1 bouton
35132...
avec 2 boutons
+
352400
Vidéo - Grand angle - Jour/nuit
35240...
sans bouton
MODULES BOUTONS-POUSSOIRS ET APPEL NUMÉRIQUE
+
ou
35203...
avec 3 boutons
352000
4 boutons
+
352100
8 boutons
35204...
avec 4 boutons
ou
35216...
avec 6 boutons
35218...
avec 8 boutons
+
352500
Display d’appel numérique
35250...
frontale
MODULES CONTRÔLE D’ACCÈS
AUTRES MODULES
+
353200
Lecteur de badge
+
35320...
+
+
353000
Clavier codé
35300...
35220...
352200
Module d’info
+
BTE101310
Lecteur d’empreinte
35270...
352700
Teleloop
+
BTE5230...
...
35230...
Obturateur
= 1 Allmetal
= 2 Allwhite
= 3 Allstreet
+
35340...
T25 VIGIK
Références en rouge : produits nouveaux
837
Sistema 2 fili
boîtes, supports et cadres
BOÎTES D’ENCASTREMENT
SUPPORTS
+
CADRES
+
350315
1 module
350110
1 module
+
350415
1 module
+
350325
2 modules
350120
2 modules
+
350425
2 modules
+
350335
3 modules
350130
3 modules
350435
3 modules
SUPPORTS
BOÎTES EN SAILLIE
+
CADRES
+
350415
1 module
350315
1 module
35061...
1 module
...
+
+
= 1 Allmetal
= 2 Allwhite
= 3 Allstreet
35062...
2 modules
350325
2 modules
35064...
4 modules
+
35063...
3 modules
838
35066...
6 modules
35069...
9 modules
350425
2 modules
+
350335
3 modules
350435
3 modules
Sistema 2 fili
modules électroniques et plaques frontales
MODULES AUDIO-VIDÉO
+
351100
Audio
ou
351105
sans bouton
+
351115
avec 1 bouton
ou
351205
sans bouton
351200
A/V
+
351300
A/V - Grand angle
ou
351125
avec 2 boutons
en vertical
ou
351185
avec 4 double
boutons
351145
avec 2 boutons
en horizontal
ou
351215
avec 1 bouton
ou
351305
sans bouton
ou
351225
avec 2 boutons
ou
351315
avec 1 bouton
351325
avec 2 boutons
+
352405
sans bouton
352400
Vidéo - Grand angle
Jour/nuit
MODULES BOUTONS-POUSSOIRS ET APPEL NUMÉRIQUE
+
352000
4 boutons
ou
352035
avec 3 boutons
+
ou
352165
avec 6 boutons
352100
8 boutons
352045
avec 4 boutons
352185
avec 8 boutons
+
352500
Display d’appel numérique
352505
frontale
MODULES CONTRÔLE D’ACCÈS
AUTRES MODULES
+
353200
Lecteur de badge
+
353205
+
+
353005
353000
Clavier codé
352205
352200
Module d’info
+
+
BTE52305
BTE101310
Lecteur d’empreinte
352705
352700
Teleloop
352305
Obturateur
+
353405
T25 VIGIK
Références en rouge : produits nouveaux
839
Sistema 2 fili
boîtes, visières anti-pluie, supports et cadres
350030
350020
Réf.
350010
350020
350030
350010
35063...
Boîtes d’encastrement Sfera New
1 module
2 modules
3 modules
Boîtes d’encastrement Sfera Robur
350110
350120
350130
1 module
2 modules
3 modules
35062...
35061...
Réf.
350211
350212
350213
350221
350222
350223
350231
350232
350233
Boîtes en saillie
350611
350612
350613
350621
350622
350623
350631
350632
350633
350641
350642
350643
350661
350662
350663
350691
350692
350693
35023...
35022...
35021...
Cadres + supports Sfera New
1 module
2 modules
3 modules
Supports Sfera Robur
1 module
350315
350325
350335
1 module
2 modules
3 modules
2 modules
Cadres Sfera Robur
350415
350425
350435
3 modules
1 module
2 modules
3 modules
4 modules
6 modules
9 modules
Visières anti-pluie
350511
350512
350513
350521
350522
350523
350531
350532
350533
350541
350542
350543
350561
350562
350563
350591
350592
350593
1 module
2 modules
3 modules
4 modules
6 modules
9 modules
Finition de couleur All Metal
840
Finition de couleur All White
Finition de couleur All Street
Finition de couleur Robur
Article neutre
Sistema 2 fili
modules de fonction
351100
352000
Réf.
351100
351200
351300
351300
Modules de fonction
Module phonique pour la réalisation d’installations
audio/vidéo à 2 fils. Doté de réglages volume hautparleur et micro. Assure la gestion d’un maximum
de 100 appels à boutons, en utilisant des modules
boutons supplémentaires à double rangée. Permet
l’ouverture d’une serrure électrique reliée directement
aux bornes S+ et S- (18 V 4 A à impulsions - 250 mA
maintien sur 30 Ohm max) et le branchement d’un
bouton d’ouverture porte local sur les bornes PL et
PL. Prévu pour alimentation supplémentaire. Doté de
LEDs frontales pour signaler l’état de fonctionnement :
ouverture porte, communication active, appel transmis
et système occupé. Capteur optique intégré pour
l’allumage du rétro-éclairage nocturne.
À compléter avec façade de finition. Le dispositif peut
être configuré physiquement ou bien à l’aide d’un PC et
du logiciel TiSferaDesign.
Module audio/vidéo pour la réalisation d’installations
vidéo couleur à 2 fils. Doté de caméra couleur avec
capteur de 1/3“ et LEDs blanches d’éclairage du
champ de la caméra. Résistance de préchauffage
antibuée. Réglages volume haut-parleur et micro.
Assure la gestion d’un maximum de 98 appels
à boutons, en utilisant des modules boutons
supplémentaires sur double rangée. Réglage caméra
sur l’axe horizontal et l’axe vertical de +/- 10°. Permet
l’ouverture d’une serrure électrique reliée directement
aux bornes S+ et S- (18 V 4 A à impulsions - 250 mA
maintien sur 30 Ohm max) et le branchement d’un
bouton d’ouverture porte local sur les bornes PL et
PL. Prévu pour alimentation supplémentaire. Doté de
LEDs frontales pour signaler l’état de fonctionnement :
ouverture porte, communication active, appel transmis
et système occupé. Capteur optique intégré pour
l’allumage du rétro- éclairage nocturne. À compléter
avec façade de finition. Le dispositif doit être configuré
physiquement ou bien à l’aide d’un PC et du logiciel
TiSferaDesign.
Module audio/vidéo grand angle pour la réalisation
d’installations vidéo couleur à 2 fils. Doté de caméra
couleur avec capteur de 1/3“ et LEDs blanches
d’éclairage du champ de la caméra. Résistance de
préchauffage antibuée. Réglages volume hautparleur et micro. Assure la gestion d’un maximum
de 98 appels à boutons, en utilisant des modules
boutons supplémentaires sur double rangée. Permet
l’ouverture d’une serrure électrique reliée directement
aux bornes S+ et S- (18 V 4 A à impulsions - 250 mA
maintien sur 30 Ohm max) et le branchement d’un
bouton d’ouverture porte local sur les bornes PL et
PL. Prévu pour alimentation supplémentaire. Doté de
LEDs frontales pour signaler l’état de fonctionnement :
ouverture porte, communication active, appel transmis
et système occupé. Capteur optique intégré pour
l’allumage du rétro-éclairage nocturne. À compléter
avec façade de finition. Le dispositif doit être configuré
physiquement ou bien à l’aide d’un PC et du logiciel
TiSferaDesign.
352400
Réf.
352000
352100
352200
352400
352100
Modules de fonction (suite)
Module 4 boutons supplémentaires disposés sur une
colonne unique.
À utiliser avec le module phonique 351100 et avec les
modules audio/vidéo 351200 - 351300. Branchement
avec multicâble fourni. Rétro-éclairage étiquettes
porte-nom commandé par le module phonique ou par le
module audio/vidéo associé. À compléter avec façade
de finition.
Module 8 boutons supplémentaires disposés sur double
colonne. À utiliser avec le module phonique 351100
et avec les modules audio/vidéo 351200 - 351300.
Branchement avec multicâble fourni. Rétro-éclairage
étiquettes porte-nom commandé par le module
phonique ou par le module audio/vidéo associé.
À compléter avec façade de finition.
Module plaque utilisable généralement pour la mise
en place du numéro de rue ou autres indications (ex.
légende pour appels avec claviers numériques, horaires
ouverture et/ou fermeture, etc.). Branchement avec
multicâble fourni. Rétro-éclairage nocturne commandé
par le module phonique ou par le module audio/vidéo
associé. À compléter avec façade de finition.
Module caméra Night & Day et grand angle pour la
réalisation d’installations vidéo couleur. Doté de capteur
de 1/3” avec fonction N&D à élimination automatique
du filtre IR. LED IR d’éclairage du champ de la caméra.
Résistance de préchauffage antibuée. Réglage
automatique de la luminosité. Branchement au module
phonique (351100) avec multicâble fourni. À compléter
avec façade de finition.
841
Sistema 2 fili
modules de fonction
352500
353200
Réf.
352500
352700
353000
353000
Modules de fonction (suite)
348402
Réf.
Module avec écran grafique à associer au module
phonique 351100 ou aux modules audio/vidéo 351200
– 351300 (branchement avec multicâble fourni). Peut
fonctionner sous deux modalités: appel depuis répertoire
ou appel digital. L’appel depuis répertoire permet l’envoi
de l’appel en faisant défiler sur l’écran les noms associés
aux résidents. Il est possible de mémoriser 4000 noms
de résidents. Avec le module clavier 353000, il est
également possible d’utiliser l’appel de l’appartement,
en composant simplement le numéro du résident.
L’appel digital est toujours effectué avec le module
clavier 353000 en composant le code numérique. Il est
recommandé d’associer un ou plusieurs modules 352200
pour visualiser la correspondance entre les codes
numériques et les noms d’utilisateurs. Il est possible
de programmer les noms dans le répertoire en utilisant
deux modalités différentes : saisie manuelle à l’aide des
boutons du module écran ou saisie par l’intermédiaire
d’un PC et du logiciel TiSferaDesign en effectuant le
déchargement du fichier sur le module écran (conseillé).
Une coupure d’alimentation de l’installation n’entraine
pas la perte des données mémorisées. À compléter avec
façade de finition
Module teleloop et synthèse vocale des commandes à
associer au module phonique 351100 ou aux modules
audio/vidéo 351200 - 351300. Permet l’utilisation par
les porteurs de prothèses acoustiques (dotées de
sélecteur T) ou par les non-voyants grâce à la synthèse
de messages vocaux sur l’état de la connexion (appel
en cours, fin d’appel, aucune réponse, occupé, porte
ouverte). Branchement au module phonique avec
multicâble fourni. À compléter avec façade de finition.
Le dispositif peut être configuré physiquement ou bien à
l’aide d’un PC et du logiciel TiSferaDesign
Module clavier pour ouverture de serrure ou pour
appel numérique de l’appartement (associé à module
écran). Doté de relai avec contacts (F - NO - NF) et de
bornes (CP - P1 - P2) pour le branchement d’un bouton
d’ouverture de porte local. Le code numérique pour
l’ouverture de la serrure est programmable depuis le
clavier ou à l’aide d’un PC en effectuant le déchargement
du fichier de programmation sur le module. Il dispose
d’un bouton de réinitialisation de la programmation et
de LEDs pour l’indication visuelle de l’état d’accès.
Rétro-éclairage nocturne à LEDs. À compléter avec
façade de finition. Branchement aux autres modules
avec multi- câble fourni. Le dispositif peut également
être utilisé en configuration stand-alone avec alimentation
et fonctionnement autonomes pour ouverture serrure.
Configuration avec configurateurs physiques ou avec un
PC et le logiciel TiSferaDesign
353200
BTE101310
BTE101162
BTE101163
Modules de fonction (suite)
Module lecteur de badge RFID pour ouverture de
serrure par approche d’une clé électronique. Peut gérer
un maximum de 20000 clés électroniques. Doté de relai
avec contacts (F - NO - NF) et de bornes (CP - P1 - P2)
pour le branchement d’un bouton d’ouverture de porte
local. La clé électronique d’ouverture de la serrure est
programmable à l’aide du module ou à l’aide d’un PC en
effectuant le déchargement du fichier de programmation
sur le module. Il dispose d’un bouton de réinitialisation
de la programmation et de LEDs pour l’indication
visuelle de l’état d’accès. Rétro-éclairage nocturne à
LEDs. À compléter avec façade de finition. Branchement
aux autres modules avec multicâble fourni. Le dispositif
peut également être utilisé en configuration standalone avec alimentation et fonctionnement autonomes.
Configuration avec configurateurs physiques ou avec un
PC et le logiciel TiSferaDesign
Lecteur d’empreinte digitale à encastrer dans
les plaques Sfera Ekey. Hauteur de montage
recommandée : 155 cm. Maximum 99 utilisateurs les
données restent en mémoire en cas de coupure de
courant. Se connecte sur un contrôleur Ekey
Unité de contrôle HOME SE REG 1. 1 contact
inverseur libre de potentiel (max. 42 V ac/dc, 2A),
1 entrée pour un lecteur d’empreinte digitale.
Alimentation : 8-24 Vac ou 8-30 Vdc ou terminaux
1 et 2 de l’alimentation 346000/346020. Fonctions
principales : créer et supprimer un utilisateur;
règlages de la temporisation du relais (0-99 s); reset;
changement du code de programmation. 4 modules DIN
Unité de contrôle MULTI REG 4. 4 contacts inverseur
libre de potentiel (max. 42 V ac/dc, 2A), 4 entrées
pour des lecteurs d’empreinte digitale. Alimentation :
8-24 Vac ou 8-30 Vdc ou terminaux 1 et 2 de
l’alimentation 346000/346020. Fonctions principales :
créer et supprimer un utilisateur; règlages de la
temporisation des relais (0-99 s); reset; changement
du code de programmation. 4 modules DIN
Accessoires
354000
Câble de connexion entre les modules de fonction
Longueur 620 mm
Programmateur et clés transpondeur
348402
348200
348201
348202
348203
348204
348205
348206
Références en rouge : produits nouveaux
842
348204
Clé transpondeur programmateur
Clé transpondeur noir
Clé transpondeur rouge
Clé transpondeur vert
Clé transpondeur bleu
Clé transpondeur orange
Clé transpondeur gris
Clé transpondeur jaune
Sistema 2 fili
plaques frontales
35111...
Réf.
351101
351102
351103
351105
351111
351112
351113
351115
351121
351122
351123
351125
351141
351142
351143
351145
351181
351182
351183
351185
35131...
35204...
Plaques frontales (pour 351100)
Audio sans bouton
351115
351315
Réf.
352401
352402
352403
352405
Audio avec 1 bouton
Audio avec 2 boutons en horizontal
352031
352032
352033
352035
352041
352042
352043
352045
Plaques frontales (pour 351200)
351301
351302
351303
351305
351311
351312
351313
351315
351321
351322
351323
351325
A/V sans bouton
Vidéo
3 boutons-poussoirs
4 boutons-poussoirs
Plaques frontales (pour 352100)
Audio avec 4 boutons
A/V sans bouton
Plaques frontales (pour 352400)
Plaques frontales (pour 352000)
Audio avec 2 boutons en vertical
351201
351202
351203
351205
351211
351212
351213
351215
351221
351222
351223
351225
352185
352161
352162
352163
352165
352181
352182
352183
352185
6 boutons-poussoirs
8 boutons-poussoirs
A/V avec 1 bouton
A/V avec 2 boutons en horizontal
Plaques frontales (pour 351300)
A/V avec 1 bouton
A/V avec 2 boutons en horizontal
Finition de couleur All Metal
Finition de couleur All White
Finition de couleur All Street
Finition de couleur Robur
Article neutre
843
Sistema 2 fili
plaques frontales
35300...
35320...
Réf.
35330...
Plaques frontales (pour 352200)
352201
352202
352203
352205
Module d’info
352501
352502
352503
352505
Écran alphanumérique
352701
352702
352703
352705
Teleloop
353205
353005
Réf.
353001
353002
353003
353005
Plaques frontales (pour 352500)
Finition de couleur All Metal
844
Clavier
Lecteur de badge
Plaques frontales (pour BTE101310)
BTE52301
BTE52302
BTE52303
BTE52305
Plaques frontales d’obturation
Module obturateur
Plaques frontales (pour 353000)
Plaques frontales (pour 353200)
353201
353202
353203
353205
Plaques frontales (pour 352700)
352301
352302
352303
352305
BTE52301
Lecteur d’empreinte
Plaques frontales
353401
353402
353403
353405
Finition de couleur All Street
Finition de couleur All White
Références en rouge : produits nouveaux
T25 (Vigik)
Finition de couleur Robur
Article neutre
Sistema 2 fili
sets audio, sets vidéo
351100/4A
346000
351100/4VC
346000
346830
Réf.
Sets postes extérieurs audio - Sfera New
Réf.
Sets postes extérieurs vidéo - Sfera New
351100/4A
Set poste extérieur 2 fils audio Sfera New Allmetal
1 module, 4 boutons-poussoirs, alimentation et
configurateurs.
Set poste extérieur 2 fils audio Sfera New Allmetal
2 modules, 6 boutons-poussoirs, alimentation et
configurateurs.
Set poste extérieur 2 fils audio Sfera New Allmetal
2 modules, 8 boutons-poussoirs, alimentation et
configurateurs.
Set poste extérieur 2 fils audio Sfera New Allmetal
2 modules, 10 boutons-poussoirs, alimentation et
configurateurs.
Set poste extérieur 2 fils audio Sfera New Allmetal
2 modules, 12 boutons-poussoirs, alimentation et
configurateurs.
351100/4VC
Set poste extérieur 2 fils vidéo Sfera New Allmetal
2 modules, 4 boutons-poussoirs, alimentation et
configurateurs.
Set poste extérieur 2 fils vidéo Sfera New Allmetal
3 modules, 6 boutons-poussoirs, alimentation et
configurateurs.
Set poste extérieur 2 fils vidéo Sfera New Allmetal
3 modules, 8 boutons-poussoirs, alimentation et
configurateurs.
Set poste extérieur 2 fils vidéo Sfera New Allmetal
3 modules, 10 boutons-poussoirs, alimentation et
configurateurs.
Set poste extérieur 2 fils vidéo Sfera New Allmetal
3 modules, 12 boutons-poussoirs, alimentation et
configurateurs.
351100/6A
351100/8A
351100/10A
351100/12A
351100/6VC
351100/8VC
351100/10VC
351100/12VC
845
Sfera classic
postes extérieurs
332111
332511
Réf.
331110
331120
331130
342471
Boîtes d’encastrement
1 module
2 modules
3 modules
Cadres de finition
331211
331221
331231
1 module
2 modules
3 modules
342170
342550
Réf.
342170
342560
Plaques frontales (aluminium)
332101
332111
332121
332201
332231
332241
332511
332601
332651
332661
332671
332911
332461
342471
342481
Audio
Audio avec 1 bouton
Audio avec 2 boutons
Module d’info
3 boutons-poussoirs
4 boutons-poussoirs
Caméra
Appel alpha-numérique
Clavier codé
Display alpha-numérique
Appel numérique supplémentaire
Obturateur
Audio vidéo
Audio vidéo avec 1 bouton
Audio vidéo avec 2 bouton
342510
342550
342240
342200
342630
342640
332650
342560
Modules de fonction
Micro/haut-parleur + 2 boutons-poussoirs et 1 touche
de fonction pour installations 2 fils avec éclairage
led (max. 64 appareils vidéo internes ou max. 100
appareils audio internes). Y compris une résistance
terminale à placer dans le dernier module boutonpoussoir
Micro/haut-parleur modulaire avec caméra couleur
pour installations 2 fils. Avec leds halogènes et lentille
orientable manuellement de ± 20° horizontalement et
± 15° verticalement, 2 boutons-poussoirs avec
éclairage led (max. 64 appareils vidéo internes ou
max. 100 appareils audio internes). Y compris une
résistance terminale à placer dans le dernier module
bouton-poussoir
Caméra noir/blanc modulaire pour installations
2 fils avec leds infrarouge et lentille orientable
manuellement de ± 20° horizontalement et ± 15°
verticalement
Caméra couleur modulaire pour installations
2 fils avec leds halogènes et lentille orientable
manuellement de ± 20° horizontalement et ± 15°
verticalement
Module avec 4 boutons-poussoirs y compris
multicâble pour connecter plusieurs modules. Avec
12 leds vertes pour l’éclairage des plaques portants
les noms et les boutons-poussoirs dans le module
Module d’info avec éclairage led pour le numéro de la
maison et l’information générale
Micro/haut-parleur avec écran pour installations
2 fils. Le module permet, dans une place limitée,
de remplacer une grande quantité de boutonspoussoirs en un seul module. Le haut-parleur et
l’écran alphanumérique sont intégrés dans l’appareil.
Le module peut également mémoriser 1000 noms
et prénoms qui peuvent être appelés par defilement
avec les boutons-poussoirs en face du module.
Possibilité de mémoriser 500 noms avec un message.
Si les résidents sont appelés numériquement, la
capacité maximale est de 5000
Module d’appel alphanumérique supplémentaire à
utiliser avec réf. 342630. Les habitants peuvent être
appelés directement en appuyant un code sur le
clavier. Il existe également des fonctions de code
pour ouvrir la gâche. Le multicâble pour connecter
les modules est inclus
Module clavier codé pour installations analogiques
et numériques. Le module a deux contacts ouverts et
fermés qui sont activés par deux codes
Accessoires
346902
346903
346907
846
Câble de connexion entre les modules boutonspoussoirs
Longueur : 470 mm
Connecteur pour installation avec plus de 26
boutons-poussoirs
Câble de connexion entre les modules boutonspoussoirs et la réf. 342560
Longueur : 470 mm
Antivandalisme monobloc
Antivandalisme monobloc
postes extérieurs
installation
Boîtier encastrable
Plaque en inox
Plaque de montage
Vis antivandalisme
308001
308011
308002
308012
Réf.
308001
308002
308003
308004
308005
308003
308013
308004
308014
308005
308015
Postes extérieurs en finition aluminium
Poste extérieur antivandalisme 2 fils muni de boutonspoussoirs, finition aluminium, se composant de :
• Plaque en aluminium – épaisseur 4 mm
• Module micro/haut-parleur avec caméra intégrée et
leds d’indication du statut de l’action (Design For All)
• Module à bouton-poussoir avec rétro-éclairage des
plaques nominatives à l’aide de leds bleues
• Obturateur pour les boutons-poussoirs non utilités
• Vis antivandalisme, clé fournie
• Boîtier encastrable en acier, support de module et
plaque en aluminium
Avec 4 boutons-poussoirs
Avec 8 boutons-poussoirs
Avec 12 boutons-poussoirs
Avec 20 boutons-poussoirs
Avec 32 boutons-poussoirs
Module micro/haut-parleur
avec caméra et module
à bouton-poussoir
Des obturateurs permettent
d’adapter le poste au
nombre d’habitants
Postes extérieurs en finition inox
308011
308012
308013
308014
308015
Poste extérieur antivandalisme 2 fils muni de boutonspoussoirs, finition inox, se composant de :
• Plaque en inox – épaisseur 4 mm
• Module micro/haut-parleur avec caméra intégrée et
leds d’indication du statut de l’action (Design For All)
• Module à bouton-poussoir avec rétro-éclairage des
plaques nominatives à l’aide de leds bleues
• Obturateur pour les boutons-poussoirs non utilités
• Vis antivandalisme, clé fournie
• Boîtier encastrable en acier, support de module et
plaque en inox
Avec 4 boutons-poussoirs
Avec 8 boutons-poussoirs
Avec 12 boutons-poussoirs
Avec 20 boutons-poussoirs
Avec 32 boutons-poussoirs
Coffrets muraux
308021
308022
308023
308024
308025
Boîtes pour l'installation en saillie du 308001-308011
Boîtes pour l'installation en saillie du 308002-308012
Boîtes pour l'installation en saillie du 308003-308013
Boîtes pour l'installation en saillie du 308004-308014
Boîtes pour l'installation en saillie du 308005-308015
308030
308031
308032
Plexi pour caméra
Etiquette en plexi pour plaque nominative (par 4)
Haut-parleur avec caméra couleur munie de leds
halogènes et objectif orientable manuellement pour
un montage sur des postes extérieurs antivandalisme
Accessoires
847
Minisfera
Minisfera
poste extérieur
montage poste extérieur
Montez le module dans la boîte apparente
332710
342702
342704
342708
Boîte en saillie
332711
332713
332714
332712
332715
Module
d’extension
342704
Montez les touches et la plaque
frontale dans le cadre de finition
Audio/vidéo
342708
Module audio
342702
Montez le cadre de finition
sur le module
Module obturateur
332715
332721
Module d’info
332714
Réf.
332710
332711
Boîtes encastrées et en saillie
Bouton-poussoir simple
Boîte encastrée
Boîte en saillie
332712
Bouton-poussoir
double
Modules électroniques
342702
342708
342704
Module micro/haut parleur - max. 6 boutonspoussoirs, volume réglable du microphone et
du haut-parleur. Les connexions au système sont
effectuées directement sur le module de son. Les
plaques signalétiques sont éclaires par 6 LEDs
vertes.
Module micro/haut-parleur avec caméra noir et
blanc - max. 4 boutons-poussoirs, y compris les LED
IR pour la visualisation de nuit. Il est possible de
modifier l'angle de la caméra sur les plans horizontal
et vertical de +/- 15°. Les connexions du système se
font directement sur le module de son. Les plaques
signalétiques sont éclairées par 4 LEDs vertes.
Module d'extension - max. 10 boutons-poussoirs.
Les connexions sur le module de son peuvent être
créées en utilisant le câble fourni. Les plaques
signalétiques sont éclairées par dix LEDs vertes.
Accessoires pour Minisfera
332721
332712
332713
332714
332715
Cadre de finition aluminium
Bouton-poussoir 1 module avec fenêtre pour
indication de nom
Bouton-poussoir 2 modules avec fenêtre pour
indication de nom
Module d'info avec fenêtre pour indication de nom
2 modules
Touche obturatrice 1 module
Références en rouge : produits nouveaux
848
332713
Cadre de finition 332721
Linea Metal
Linea 2000
postes extérieurs
postes extérieurs
342971
342991
Réf.
342971
342972
343001
342911
Postes extérieurs audio
Réf.
Poste extérieur apparent Linea Metal en zamac
Avec 1 bouton-poussoir avec éclairage led (bleu)
Avec 2 boutons-poussoirs avec éclairage led (bleu)
Postes extérieurs vidéo couleur
342991
342992
342911
342921
342931
342941
Postes extérieurs audio
Poste extérieur apparent Linea 2000 couleur
aluminium
Avec 1 bouton-poussoir avec éclairage led (vert)
Avec 2 boutons-poussoirs avec éclairage led (vert)
Avec 3 boutons-poussoirs avec éclairage led (vert)
Avec 4 boutons-poussoirs avec éclairage led (vert)
Poste extérieur apparent Linea Metal avec caméra
couleur orientable en zamac
Avec 1 bouton-poussoir avec éclairage led (bleu)
Avec 2 boutons-poussoirs avec éclairage led (bleu)
Postes extérieurs vidéo couleur
+ lecteur de badge
343021
348260
348261
Poste extérieur apparent linea métal en zamac avec
caméra couleur (105°) et lecteur de badge
6 bages colorés
2 badges transparents
Postes extérieurs vidéo couleur
encastrables
343001
343002
Poste extérieur encastrable Linea Metal avec caméra
couleur orientable en zamac
Avec 1 bouton-poussoir avec éclairage led (bleu)
Avec 2 boutons-poussoirs avec éclairage led (bleu)
Références en rouge : produits nouveaux
849
MyHOME
Axolute
MyHOME_Screen 10
vidéo station
MH4892
349320
Réf.
MH4892
MH4893
Écran tactile multimédia
349321
Réf.
MyHOME Screen 10 avec écran LCD 16:9 de 10” et
nouvelle interface graphique :
• Gestion des fonctions MyHOME
• Vidéophone intégré
• Navigation par pièces
• Gestion de contenus multimédia via USB, carte SD,
réseau LAN ou sur IP
• Gestion de profils personnalisés
• Possibilité de personnalisation d’images de fond
Installation murale sous boîtier d’encastrement 506E.
Version blanche et version noire
Ne nécessite pas de cadre supplémentaire
349320
349321
Vidéo station Nighter & Whice
Terminal vidéo stéréo mains-libres à installer dans
des installations de vidéophonie 2 fils. Ecran LCD
couleur 8”. Intégrable avec le système My Home,
menu adaptable avec PC pour la gestion des
fonctions suivantes: communication de porte,
vidéocontrôle, thermorégulation, distribution de
musique, scénarios, sécurité. Dans des installations
avec intégration de la distribution de musique, le
Video Station peut se comporter comme amplificateur
et peut ainsi rendre chaque source de musique
connectée sur le système. Les touches sur l’appareil:
navigation, auto-appel, commande de la gâche,
commande de l’éclairage de la cage d’escalier, mute,
réception appel mains-libres. Led de signalisation
pour coupure d’appel, état de la porte et connexion.
La connexion avec l’Interface Multimédia est possible.
La configuration se fait par des configurateurs
ou par le menu. Porte USB et RS-232 pour la
programmation. Montage apparent
Version Nighter
Version Whice
Domotique My Home Voir p. 800
Mécanisme de couleur blanche
850
Mécanisme de couleur Tech
Mécanisme de couleur anthracite
Axolute
Axolute Etéris
vidéo display
vidéo display - schéma d’installation
Q Schéma d’installation
Boîte d’encastrement
349313
349319
349418
349414
528W
(128,5x128,5x58 mm)
PB528W
Vidéo display
349340
349241
349242
349340
Réf.
349313
349311
349312
Vidéo display Axolute
Ecran vidéo mains libres pour installations 2 fils.
Ecran couleur LCD 2,5”. Peut être connecté à une
installation My Home comme élément de commande
et programmé suivant le menu personnel de
l’utilisateur avec les fonctions suivantes : vidéophonie,
thermorégulation, diffusion sonore, scénarios et
alarme. Touches de commande : navigation, mise en
service de la caméra, gâche électrique, interphonie
et appel général. Leds de signalisation : exclusion
du signal d’appel, statut de la porte et liaison
phonique. Configuration au moyen de configurateurs
ou programmation via le menu. Port USB pour
une programmation détaillée. Montage dans une
boîte encastrée réf. 506E ou dans support de table
réf. 349319 et finition avec toutes les plaques de
recouvrement Axolute
Version blanche
Version Tech
Version anthracite
Plaque frontale
349243
349241
349242
Support de table
349319
Support de table pour appareils internes Axolute
Video Display. Connecté avec câble réf. 346803 et
une prise 8 pôles réf. 349414, 349415 ou 349418
A compléter d’un cadre de finition rectangulaire
Axolute.
Cadre
Prises 8 pôles
349418
349414
349415
Prise 8 pôles Axolute pour installations avec support
de table.
Version blanche
Version Tech
Version anthracite
HW4826HD
HW4826HC
HW4826HS
Vidéo display Axolute Etéris
349340
349243
349241
349242
Affichage vidéo monobloc Etèris. Peut uniquement
être placé sur les boîtiers réf. 528W (maçonnerie)
et réf. PB528W (plaque de plâtre). Les plaques de
recouvrement réf. HW4826HD, HW4826HC,
HW4826HS sont également nécessaires. Les
fonctions sont identiques à celles des vidéo display
Axolute réf. 349311, 349312, 349313.
Plaque frontale blanche pour affichage vidéo Etèris,
réf. 349340
Plaque frontale Tech pour affichage vidéo Etèris,
réf. 349340
Plaque frontale anthracite pour affichage vidéo Etèris,
réf. 349340
Mécanisme de couleur blanche
Mécanisme de couleur Tech
Mécanisme de couleur anthracite
851
LivingLight
LivingLight
vidéo display
vidéo display - schéma d’installation
Q Schéma d’installation
344400
344413
Réf.
344400
344401
344413
344411
344412
344411
Vidéo display LivingLight
Ecran vidéo mains libres pour installation 2 fils. Doté
d’écran LCD de 2,5” avec menu de navigation OSD
à icônes personnalisables sur PC pour la gestion
des applications My Home de: vidéophonie,
thermorégulation, diffusion sonore, automation
(scénarios) et anti-intrusion. Touches: navigation,
autoallumage, ouverture serrure et connexion mains
libres. LED de signalisation pour : exclusion sonnerie,
état porte et connexion. Port USB de programmation
/ mise à jour firmware. Installation encastré sous
boîte murale réf. 506E. À compléter avec les platines
frontales et avec les plaques de finition LivingLight.
Configurable avec configurateurs physiques ou avec
logiciel de programmation et configuration fourni
Pour installation avec plaques LivingLight
Pour installation avec plaques LivingLight AIR
Plaque frontale blanche
Plaque frontale Tech
Plaque frontale anthracite
Écran version
LivingLight AIR
Écran version
LivingLight
Plaque
frontale
anthracite
Plaque
frontale
blanche
Plaque
frontale
Tech
Plaque de finition
anthracite
Plaque de finition
Tech
Plaque de finition
blanche
Appareillage LivingLight Voir p. 648
Mécanisme de couleur blanche
852
Mécanisme de couleur Tech
Mécanisme de couleur anthracite
Classe 100
344522
344602
Réf.
344522
344502
Classe 100 V12E
344252
344562
Réf.
Poste intérieur vidéo couleur mains-libres 2 fils, à boucle
inductive, préréglée pour différents types d’installations
en fonction des accessoires utilisés :
montage mural, montage encastré, avec un combiné,
ainsi qu’en position inclinée, soit en montage mural soit
en encastré.
Il possède un écran 4,3” (16:9) LCD couleur.
Fonctions disponibles : activation du poste ext./sélection
des caméras, commande de gâche, commande
d’éclairage escalier, connexion mains-libres et 4 touches
configurables.
En fonction des configurateurs connectés à (M), les
4 touches configurables exerceront des fonctions
différentes (par ex. Intercom, commande d’une
deuxième gâche, activations génériques).
16 tonalités de sonnerie différentes.
Pour les installations murales le support est fourni.
Pour tous les autres types d’installation, les accessoires
appropriés doivent être achetés séparément.
344262
Poste intérieur vidéo couleur mains-libres 2 fils, à boucle
inductive, préréglée pour différents types d’installations en
fonction des accessoires utilisés :
montage mural, montage encastré, avec un combiné,
ainsi qu’en position inclinée, soit en montage mural soit en
encastré.
L’appareil, lorsqu’il est intégré de manière appropriée
à un système de gestion d’énergie, permet d’afficher
graphiquement les consommations.
Il possède un écran 4,3” (16:9) LCD couleur.
Fonctions disponibles : activation du poste ext./sélection
des caméras, commande de gâche, commande
d’éclairage escalier, connexion mains-libres et 4 touches
configurables.
16 tonalités de sonnerie différentes.
Pour les installations murales le support est fourni.
Pour tous les autres types d’installation, les accessoires
appropriés doivent être achetés séparément.
Poste intérieur vidéo couleur mains-libres 2 fils, pour
montage mural ou sur table (support spécifique à acheter
séparément).
Il possède un écran 3,5” LCD couleur.
Fonctions disponibles : activation du poste ext./sélection
des caméras, commande de gâche, commande
d’éclairage escalier, connexion mains-libres.
Utilisation de leds pour :
exclusion d’appel, état du portier, connexion avec le poste
extérieur.
Réglage indépendant pour : volume de sonnerie (avec
exclusion d’appel), volume du haut-parleur, luminosité et
couleur de l’écran.
16 tonalités de sonnerie différentes.
Pour les installations murales le support est fourni.
344562
344592
344552
336803
344582
Classe 100 A12B
344252
Poste intérieur 2 fils avec combiné, pour montage
mural ou sur table (support spécifique à acheter
séparément).
Fonctions disponibles : activation du poste ext./
sélection des caméras, commande de gâche et
commande d’éclairage escalier.
16 tonalités de sonnerie différentes.
Pour les installations murales le support est fourni.
Poste intérieur 2 fils avec combiné, pour montage
mural ou sur table (support spécifique à acheter
séparément).
Fonctions disponibles : allumage automatique
/ cyclage, commande de gâche, commande
d’éclairage escalier et 4 touches configurables.
En fonction des configurateurs connectés à (M), les
4 touches configurables exerceront des fonctions
différentes (par ex. Intercom, commande d’une
deuxième gâche, activations génériques).
16 tonalités de sonnerie différentes.
Pour les installations murales le support est fourni.
Accessoires
344572
Classe 100 V12B
344502
Classe 100 A12C
Classe 100 A12M
344272
Classe 100 X12B
344602
344572
Accessoire pour le montage encastré des postes
vidéo intérieurs CLASSE 100 V12E (344522) et
CLASSE 100 X12B (344602).
La boîte et l’étrier de montage encastré sont fournis
avec l’accessoire.
Accessoire pour le montage encastré incliné des
postes vidéo intérieurs CLASSE 100 V12E (344522)
et CLASSE 100 X12B (344602).
Ce type d’installation permet à l’utilisateur d’orienter
le poste intérieur et de l’adapter à différents angles
de vue de l’écran (par ex. en installant les appareils à
des hauteurs réduites à destination des handicapés).
Accessoire pour le montage mural incliné des Postes
vidéo intérieurs CLASSE 100 V12E (344522) et
CLASSE 100 X12B (344602).
Ce type d’installation permet à l’utilisateur d’orienter
le poste intérieur et de l’adapter à différents angles
de vue de l’écran (par ex. en installant les appareils à
des hauteurs réduites à destination des handicapés)
Accessoire pour l’installation sur table de tous les
postes intérieurs CLASSE 100 avec ou sans vidéo.
Câble 8 voies avec connecteur pour installation sur
support de table.
Accessoire pour le montage mural ou l’installation sur
table avec combiné (support à acheter séparément)
des postes intérieurs vidéo CLASSE 100 V12E
(344522) et CLASSE 100 X12B (344602).
Dans ce type d’installation, l’appareil peut être utilisé
pour communiquer de deux manières : avec un
combiné ou mains-libres.
2 supports 344552 sont nécessaires pour l’installation
sur table (à acheter séparément).
Poste intérieur mains-libres 2 fils, pour montage mural ou
sur table (support spécifique à acheter séparément).
Fonctions disponibles : activation du poste ext./sélection
des caméras, commande de gâche, commande
d’éclairage escalier, connexion mains-libres.
16 tonalités de sonnerie différentes.
Pour les installations murales le support est fourni.
Références en rouge : produits nouveaux
853
Système 2 fils
Système 2 fils
postes intérieurs
postes intérieurs
345020
344082
344163
Réf.
344082
345021
344704
Polyx audio
Parlophone mains libres pour installations 2 fils. Avec
toutes les fonctions de base d’un parlophone.
Polyx vidéo
344182
344192
Ecran vidéo mains libres, apparent avec écran
couleur 3,5”. Avec toutes les fonctions de base pour
une installation vidéo et la fonction “Design for All”
Avec la fonction Teleloop pour les malentendants
Sans la fonction Teleloop pour les malentendants
Polyx memory display et teleloop
344163
344165
Ecran vidéo mains libres, fixation murale.
Apparent avec écran couleur 3,5” avec icônes
personnalisables et menu OSD (On Screen Display).
Commandes My Home : thermorégulation, diffusion
sonore, scénarios et alarme. Equipé d’un répondeur
avec mémoire. Leds de signalisation: exclusion du
signal d’appel, status de la porte et liaison phonique.
Montage mural avec support (inclus). Configuration
au moyen de configurateurs ou par le logiciel
TiPolyxMemoryDisplay qui est inclus avec le produit
Module Teleloop est combiné avec le Polyx
Memory Display pour permettre l’utilisation aux
malentendants (avec commutateur T). Le module doit
être configuré avec la même adresse (N) que le
poste interne. Montage au mur sans l’utilisation
d’accessoires
Réf.
345020
345021
345023
345024
Poste Swing audio pour installation 2 fils. Avec secret
de conversation et support pour fixation murale.
Equipé en standard de cinq boutons-poussoirs :
ouvre-porte et 4 boutons-poussoirs multifonctionnels
programmables (interphonie, appel direct du poste
de rue, etc.). Choix entre 17 sonneries : tant pour
un appel direct du poste de rue que pour un appel
d’étage ou interphonie. Volume d’appel du poste
de rue réglable avec roulette en bas de l’appareil.
Couleur blanc.
336982
336803
Poste vidéo avec écran blanc/noir 4” pour installation
2 fils. Fixation murale. Boutons pour les fonctions
telles que le verrouillage central, activation poste
extérieur, l’éclairage d’escalier et interphone.
Fonctions de la conversation secrète et état de la
porte. Volume d’appel du poste de rue réglable.
Couleur blanc. Livré avec support pour fixation
murale.
344212
Poste Sprint audio pour installation 2 fils. Avec secret
de conversation et support pour fixation murale.
Equipé en standard de deux boutons- poussoirs :
ouvre-porte et commande d’un relais supplémentaire.
Le signal d’appel est réglable en 3 niveaux. Couleur
blanc.
344242
Poste audio pour installation 2 fils. Avec secret de
conversation et support pour fixation murale. Equipé
en standard de deux boutons- poussoirs : ouvreporte et commande d’un relais supplémentaire. Le
signal d’appel est réglable en 3 niveaux. Couleur
blanche. Pas équipé d’appel palier.
337242
Support de table avec câble de 2 mètres et
connecteur pour poste Sprint audio.
Prise 8 pôles série LivingLight pour câble réf. 336803.
Pour montage sur table des postes Sprint, LivingLight,
Axolute, Iryde et Conciergerie
Coupure d’appel avec led de signalisation.
Poste sprint L2 audio
Swing vidéo
344824
Poste vidéo pour installation 2 fils. Fixation murale.
Equipé en standard de cinq boutons-poussoirs :
ouvre-porte et 4 (0-1-2-3) boutons-poussoirs
multifonctionnels programmables (interphonie, appel
direct du poste de rue, etc..). Fonctions secret de
conversation, profession liberale “sonner et entrer”
et état de la porte avec led de signalisation. Volume
d’appel du poste de rue réglable. Couleur blanc.
Livré avec support pour fixation murale.
Avec écran couleur 4”
Accessoires pour postes sprint audio
336982
346800
Références en rouge : produits nouveaux
854
Vidéophone pour installations 2 fils. L’accès à
différents services (fonctions de portier vidéo,
gestions des serrures et / ou éclairage d’escalier et
surveillance d’alarme de l’appartement) directement
depuis le clavier ou via le menu intuitif avec icônes.
Le vidéophone est livré avec support de table, et
dispose également d’un écran LCD couleur 7”,
combiné et haut-parleur, des touches dédiées pour
les fonctions clés. La programmation peut se faire
directement depuis l’appareil ou via un PC avec le
logiciel fourni avec l’appareil
Prise 8 pôles, finition LivingLight, pour câble
réf. 336803
Câble avec prise 8 pôles pour réf. 346310
Poste sprint audio
Swing vidéo de base
344832
Vidéophone avec écran LCD 4,3" couleur écran
tactile, clavier rétro-éclairé et navigation de
menus personnalisable via un PC. Intègre les
fonctions vidéophonie et vous permet d'interagir avec
le système domotique My Home.
Iryde Touch Phone blanc
Iryde Touch Phone noir
Base pour l' installation des dispositifs Iryde Touch
Phone 345020 et 345021
Support mural pour l'installation des dispositifs Iryde
Touch Phone 345020 et 345021
Poste de conciergerie
346310
Swing audio
344704
Vidéophone/téléphone Iryde Touch Phone
Système 2 fils
accessoires
346000
346030
Réf.
346000
346030
346020
346040
F441
346850
Alimentations
346890
Réf.
Alimentation pour installation 2 fils audio ou vidéo
avec max. 100 parlophones et 26 vidéophones.
Taille 8 modules DIN. Tension d’alimentation 230 V –
50/60 Hz
Alimentation BUS - primaire 220-240 V - première
sortie SCS : 27 Vcc - 600 mA - deuxième sortie avec
adaptateur vidéo SCS intégré (AV) : 27 Vcc - 600 mA
(utiliser exclusivement 1 sortie à la fois) - 2 modules
DIN
Alimentation - primaire 220-240 V - secondaire
27 Vcc - 600 mA - 2 modules DIN
Alimentation compacte pour parlophonie - 230Vac,
50-60 Hz - Courant max. distribué 600mA - protégé
avec fusible intégré (non remplaçable) - Dispositif
SELV à double isolation - 6 modules DIN
346890
346810
346150
349410
Répartiteurs
346830
F441
F441M
Interface pour installation vidéo 2 fils. Taille 2 modules
DIN
Répartiteur audio/vidéo avec 4 entrées et 4 sorties
pour fixation rail DIN. Possibilité de raccorder 4
postes extérieurs 2 fils, 4 colonnes montantes pour
26 appareils vidéo et 6 dérivateurs d’étage. Taille 4
modules DIN. Alternative pour réf. 346830
Répartiteur audio/vidéo pour poste de rue externe,
caméras et appareils internes. 4 entrées pour postes
extérieurs ou caméras externes et 4 entrées audio.
Taille 8 modules DIN. Possibilité de diffusion sonore
multicanal. Alternative pour interface vidéo réf.
346830 ou réf. F441, nécessaire pour la diffusion
sonore multicanal
346851
Interfaces 2 fils
Interface pour installation 2 fils avec IP. Pour réaliser
une installation complexe avec back bone et
colonnes montantes
Interface pour installation PABX/2 fils. Taille 3 modules
DIN. Pour installation avec réf. 335818 et réf. 335828
Interface pour installation audio/vidéo 2 fils avec
colonnes montantes liées à un back bone commun.
Le module permet de réaliser des installations les
plus exigeantes avec un câblage simplifié. Prévoir
l’alimentation réf. 346000 pour chaque interface.
Taille 6 modules DIN
Interface pour colonnes montantes d’une installation
vidéo analogique, numérique, Tersystem et
Vidéoporter 2000. Avec l’interface il est possible sur
une installation existante de réaliser un appartement
en 2 fils. 4 modules DIN. Toujours à utiliser avec
réf. 346000 et réf. F441 ou réf. 346830
Relais DIN
346210
346230
346250
346260
Relais multifonctionnel pour des fonctions
supplémentaires comme éclairage d’escalier, ouvreporte, sonnerie supplémentaire, etc...
2 modules DIN
Relais de gâche pour installations 2 fils et numériques
2 modules DIN
Relais de gâche à placer dans le portier. Contacts
NO et NF
Relais de gâche pour installations 2 fils avec retour
d’état de la porte
4 modules DIN
Central téléphonique PABX et accessoires
Appareils pour extension
346850
345829
Interface d’appartement pour la connexion à
la colonne montante d’un système audio/vidéo
indépendant, en combinaison avec les applications
My Home (diffusion sonore, automatisation, etc.) 4 modules DIN
Module d’extension du système permettant :
• d’augmenter la distance entre le poste extérieur et
le dernier poste intérieur
• d’augmenter le nombre de dispositifs pouvant être
installés
• de créer des colonnes montantes indépendantes
avec poste de rue secondaire
4 modules DIN
345829
345830
345831
Central téléphonique PABX. Taille 10 modules
DIN. Permet la connexion de 2 lignes et 8
unités téléphoniques. Permet la connexion
de 8 colonnes montantes 2 fils audio/
vidéo. Extensible avec accessoires 345830
et 345831.
Accessoire à combiner avec le central téléphonique
PABX 345829 pour l’expansion avec 8 lignes internes
supplémentaires. 6 modules DIN
Accessoire à combiner avec le central
téléphonique PABX 345829 pour 2 lignes externes
supplémentaires.
6 modules DIN
Références en rouge : produits nouveaux
855
Système 2 fils
accessoires d’installation
346841
347400
346870
346991
336904
3499
3501K
Réf.
346841
346833
347400
Interfaces
Distributeur d’étage pour installations 2 fils - 4 sorties
Interface pour appel d’étage. Possibilité d’appel
d’étage général, appel d’étage adressé et activation
de l’éclairage d’escalier et de la gâche électrique.
Interface pour signal vidéo coaxial 75 ohm vers bus 2
fils. Peut être raccordé près de la camera (y compris
alimentation 12 V cc).
Accessoires pour le câblage
346870
336982
336803
3499
Amplificateur vidéo pour installation 2 fils avec
câblage non torsadé et plus de 50 mètres entre le
poste de rue et l’appareil interne situé le plus loin.
L’utilisation de l’amplificateur permet d’étendre la
distance jusqu’à 100 mètres (50 m + 50 m).
Prise 8 pôles série LivingLight pour câble réf. 336803.
Pour montage sur table des postes Sprint,
vidéo display Axolute, Iryde Touch Phone et poste de
conciergerie
Cordon pour support de table.
Résistance terminale à appliquer sur les sorties
utilisées du répartiteur audio/vidéo
Réf.
346991
346992
Module micro/haut-parleur universel
Module micro/haut-parleur universel pour installation
2 fils audio et vidéo avec 8 connexions pour boutonspoussoirs
Module d’extension pour réf. 346991 avec 8
connexions pour boutons-poussoirs. Extensible
jusqu’à max. 6 modules ou max. 56 appels
Câble
336904
Câble 2 fils torsadé - peut être enfoui dans un tube répond aux normes IEC 20-13 et IEC 20-14 - rouleau
de 200 m
3501/0
3501/1
3501/2
3501/3
3501/4
3501/5
3501/6
3501/7
3501/8
3501/9
Configurateur 0
Configurateur 1
Configurateur 2
Configurateur 3
Configurateur 4
Configurateur 5
Configurateur 6
Configurateur 7
Configurateur 8
Configurateur 9
Configurateurs - emballés par 10 pièces
Kit de configurateurs
3501K
Kit de configurateurs de 0 à 9
306064
306065
Set de configurateurs pour 10 appartements
Set de configurateurs pour 20 appartements
Sets de configurateurs
856
Système 2 fils
Système 2 fils
sonneries et caméras
logiciel de conciergerie
336910
391658
391668
336993
391662
Réf.
349412
349413
346300
Sonneries électroniques programmables
Répétiteur de signal pour raccordement directe sur
le bus
Axolute Tech
Axolute anthracite
Réf.
346300
Sonneries électroniques
336992
336994
336993
336910
Répétiteur de signal pour raccordement direct sur
le parlophone ou vidéophone. Le répétiteur suit le
niveau sonore du parlophone ou moniteurs
LivingLight blanc - 2 modules
LivingLight Tech - 2 modules
LivingLight anthracite - 2 modules
Apparent. Couleur Blanc.
Logiciel de conciergerie
Logiciel pour frontdesk central téléphonique. Pour la
gestion d’appels parlophoniques et vidéophoniques.
Le logiciel, uniquement pour Windows, peut être
installé sur un ordinateur standard et sur un réseau
dédié.
Il permet de gérer et d’envoyer des messages et
ceci aussi bien à l’intérieur qu’à l’extérieur. Le logiciel
gére le système vidéophonie interne avec affichage
cyclique d’images de caméras de surveillance,
les enregistrements jour et nuit et donne une
visualisation précis à une éventuelle alarme dans
l’un des appartements. Les besoins en matière de
logiciels sont Microsoft Windows XP SP2 ou Microsoft
Windows Vista et Advanced Net Framework 2.0
Caméras intérieures
391658
391659
391657
391663
391661
391662
Caméra couleur encastrable. CCD 1/3” résolution
380 lignes horizontales, objectif 3,7 mm.
LivingLight blanc
LivingLight Tech
LivingLight anthracite
Axolute blanc
Axolute Tech
Axolute anthracite
Camèra analogique et IP
Voir p. 866
Mécanisme de couleur blanche
Mécanisme de couleur Tech
Mécanisme de couleur anthracite
857
Kits
2-FILS
Le kit est la méthode la plus
économique et la plus pratique pour
la réalisation de systèmes de portiers
audio et vidéo.
Une
installation
complète dans
un emballage
Les kits existent pour les systèmes
2 fils, analogiques, mono et bifamiliale, ... autant en résidentiel que
pour les petites entreprises.
Avec une référence unique, le kit
met à disposition tous les éléments
nécessaires: alimentation, portier,
poste intérieur et accessoires de
câblage.
Les combinaisons de portiers, postes
p
internes et le type d’installation ((en
n
saillie ou encastré), répondent à
toutes les exigences.
EXTENSIBLE
EXTENSI
INTE
INTERPHONIE
MÉMOIRE
2-FILS
858
MAISON UNIFAMILIALE
KIT VIDÉO DE BASE
CARACTÉRISTIQUES
• Toutes les connexions : 2-fils
• Kits extensibles avec postes intérieurs et postes de rue
• Distance max. 200 m avec câble BTicino réf. 336904 ou L4669FB (FLEX)
• Alimentation de la gâche 12 Vdc – max. 250 mA
• Intercom
• Commandes supplémentaires (p.e. 2 ième serrure, éclairage,…)
• Choix parmi 16 sonneries
• Les kits sont compatibles avec tous les appareils 2-fils
• DESIGN FOR ALL
Poste intérieur
extra
Alimentation
Poste de rue
Gâche :
12Vdc - 250 mA
Interface vidéo
Voeding
Poste intérieur
5
1
859
Kit audio-vidéo 2 fils
Kit audio-vidéo 2 fils
kits vidéo couleur
kits vidéo couleur avec mémoire
366711
369711
Réf.
366711
366721
Kits vidéo couleur CLASSE100V12E - Linea
Metal
Réf.
Kit vidéo couleur extensible avec max. 2 moniteurs
supplémentaires et postes extérieurs Sfera, MiniSfera
ou Linea. Toutes les spécifications du système 2 fils
Composition :
- réf. 346000 : alimentation
- réf. 346830 : interface vidéo
- réf. 346250 : relais pour contact libre de potentiel
pour poste extérieur Linea 2000, Linea Metal et
MiniSfera
Avec 1 poste intérieur CLASSE100V12E vidéo
réf. 344522 et poste extérieur Linea Metal 1 boutonpoussoir réf. 342991
Avec 2 postes intérieurs CLASSE100V12E vidéo
réf. 344522 et poste extérieur Linea Metal 2 boutonspoussoirs réf. 342992
369711
Références en rouge : produits nouveaux
860
Kits vidéo couleur Polyx Memory - Linea Metal
+ lecteur de badge
Kit vidéo couleur avec mémoire, avec poste intérieur
Polyx Memory Display et poste extérieur Linea
Metal. Le poste intérieur propose des menus avec
icônes pour le contrôle des enregistrements et de la
vidéophonie. Toutes les spécifications du système 2
fils. Fixation murale. Le poste extérieur
correspond au degré de solidité IK07
Composition :
- réf. 346000 : alimentation
- réf. 346830 : interface vidéo
- réf. 346250 : relais pour contact libre de potentiel
pour poste extérieur Linea 2000, Linea Metal et
MiniSfera
- réf. 348620 : 6 badges colorés
- réf. 348621 : 2 badges transparents
Avec 1 poste intérieur Polyx memory display et poste
extérieur Linea Metal 1 bouton-poussoir réf. 343021
Kit audio-vidéo 2 fils
Kit audio-vidéo 2 fils
kits audio
366811
kits audio
364211
Réf.
366811
366821
366911
Kits audio Sprint L2 - Linea 2000
Réf.
Kit audio avec poste intérieur Sprint L2 et poste
extérieur Linea 2000. Toutes les spécifications du
système 2 fils. Fixation murale
Composition :
- réf. 346040 : alimentation
Avec 1 poste intérieur Sprint L2 réf. 344242 et poste
extérieur Linea 2000, 1 bouton-poussoir réf. 342911
Avec 2 postes intérieurs Sprint L2 réf. 344242 et
poste extérieur Linea 2000, 2 boutons-poussoirs
réf. 342921
Kit audio mains-libres de base - Linea 2000
364211
Kit audio avec poste intérieur mains-libres de base et
poste extérieur linea 2000. Toutes les specifications
du système 2 fils. Fixation murale
Composition :
- réf. 346040 : alimentation
- réf. 342911 : poste extérieur
- réf. 331650 : poste intérieur
366911
366921
366931
366941
Kits audio CLASSE100A12M - Linea 2000
Kit audio avec poste intérieur CLASSE100A12M et
poste extérieur
Linea 2000. Toutes les spécifications du système
2 fils. Fixation murale
Composition :
- réf. 346040 : alimentation
Avec 1 poste intérieur CLASSE100A12M réf. 344272
et poste extérieur Linea 2000, 1 bouton-poussoir
réf. 342911
Avec 2 postes intérieurs CLASSE100A12M réf.
344272 et poste extérieur Linea 2000, 2 boutonspoussoirs réf. 342921
Avec 3 postes intérieurs CLASSE100A12M réf.
344272 et poste extérieur Linea 2000, 3 boutonspoussoirs réf. 342931
Avec 4 postes intérieurs CLASSE100A12M réf.
344272 et posteextérieur Linea 2000, 4 boutonspoussoirs réf. 342941
Références en rouge : produits nouveaux
861
L’intégration
complète
Une solution
unique pour
la téléphonie,
la vidéophonie et
la domotique.
La gamme téléphonie de Bticino
permet à la fois de téléphoner, de
piloter le système
de domotique My Home et de
répondre aux appels du poste
externe de vidéophonie.
L’intégration parfaite de l’Iryde
Touch Phone avec le bus à deux
fils permet d’accéder aux fonctions
de téléphonie, de domotique
et de vidéophonie dans un seul
appareil. Le central téléphonique
offre toutes les options de base
et avancées pour un usage tant
privé que professionnel. Découvrez
les avantages de ce système
flexible : depuis des conversations
téléphoniques simples jusqu’à la
gestion de scénarios, tels que le
chauffage de l’habitation.
IRYDE TOUCH PHONE NOIR
PABX
862
Système téléphonie
Système téléphonie
Iryde touch phone et PABX
schéma de raccordement
Q Branchement
345020
345829
345021
345830
345832
345831
Iryde Touch Phone
Iryde Touch Phone
Iryde Touch Phone
Iryde Touch Phone
Lignes
téléphoniques
Protection
ligne téléphonique
345023
345024
Réf.
345020
345021
345023
345024
336982
336984
336983
336803
Protection
ligne téléphonique
Iryde Touch Phone
Iryde Touch Phone blanc
Iryde Touch Phone noir
Combinaison d'un téléphone, écran tactile et
vidéophone. Permet de commander des fonctions
domotique MyHOME:
- activation des scénarios
- consultation des alarmes
- réglage du chauffage
- contrôle de la distribution sonore
Montage murale par réf. 245024 ou sur table par
réf 345023
Support de table pour Iryde Touch Phone
Support mural en métal pour Iryde Touch Phone
Prise LivingLight 8 pôles – blanche
Prise LivingLight 8 pôles – Tech
Prise LivingLight 8 pôles – anthracite
Câble de raccordement
Fax
Téléphone
sans fils
Téléphone
Distributeur
vidéo
Poste
extérieur
Alimentation
PABX
345829
345830
345831
345832
E47/12
E47ADCN
3505/12
Central téléphonique 2 fils, 2 lignes externes, 8 lignes
internes, capacité d’extension - 10 modules DIN
Extension à 8 lignes internes - 6 modules DIN
Extension à 2 lignes externes - 6 modules DIN
Câble de raccordement pour extensions
Alimentation 12 Vdc - 8 modules DIN - raccordement
pour une batterie 12 Vdc (réf. 3505/12)
Alimentation 27 Vdc - max 450 mA - 8 modules DIN raccordement pour une batterie 12 Vdc (réf. 3505/12)
Batterie 12V 12Ah
Mécanisme de couleur blanche
Mécanisme de couleur noir
863
Carillons électomécaniques et
boutons-poussoirs
041650
041645
Réf.
Carillons sans fil (radio)
041647
041610
Réf.
Carillons électromécaniques
Coloris blanc. Dim. : 116 x 116 x 48 mm
Son acoustique : 75 dB à 1 m
041650
094264•
041651
041652
094265•
041795
Carillons 8-12 VA
Fonctionnent avec boutons-poussoirs non lumineux
réf. 041646 ou lumineux réf. 041645/47
Utiliser un transformateur 8 VA réf. 413091 (p. 147) ou
réf. 042025
Emballage traditionnel
Carillon à piles. Emballage brochable
Carillon 110-230 VA
Carillon 2 tons - 50/60 Hz
Fonctionne avec boutons-poussoirs lumineux
réf. 041645.
069505
Carillons 230 VA
50/60 Hz avec transformateur incorporé 8-12 V
Classe II. Fonctionnent avec boutons-poussoirs non
lumineux réf. 041646 ou lumineux réf. 041645/47
Emballage traditionnel
Emballage brochable
Boutons-poussoirs Salsa
041646
041645
041647
094222•
041610
094224•
041611
Poussoirs appareillage saillie
086009
086085
086088
Poussoir porte-étiquette
Avec contact inverseur (NO + NF)
Devient lumineux avec lampe réf. 089901/02/06
Poussoir étroit
Contact à fermeture (NO)
Poussoir étroit à voyant - Contact à fermeture (NO)
Devient lumineux avec lampe réf. 089901/02/06
094219•
041617
• Emballage adapté pour vente en magasin
Références en rouge : produits nouveaux
864
Carillon radio
Carillon
Alimentation 230 VA - 50/60 Hz - Classe II
Niveau sonore réglable : 75 - 80 - 85 - 90 dB à 1 m
Peut être commandé à partir de maximum 16
interscénarios radio étanches réf. 069505 ou tout
autre interscénario radio
Choix de 7 mélodies à associer à chaque
interscénario. Possibilité d'associer des boutonspoussoirs filaires non lumineux (réf. 041645/46/47)
Commandes à distance radio
Portée environ 200 m en champ libre
Pile lithium 3 V CR2 fournie
Poussoir porte-étiquette
Permet la commande d'un scénario
et du carillon réf. 041795
Gris
Carillons saillie radio
041613
Fixation à vis en saillie
Bouton-poussoir huisserie IP 30 - IK 06
Non-lumineux U max. : 24 V
Dim. : 50 x 25 x 20 mm
Bouton-poussoir porte-étiquette IP 30 - IK 06
Non-lumineux U max. : 230 V
Classe II. Dim. : 70 x 35 x 24 mm
Bouton-poussoir porte-étiquette IP 44 - IK 06
Non lumineux U max. : 24 V
Dim. : 70 x 70 x 25 mm
041611
Kit carillon 230 V
24 mélodies au choix
433 MHz - Portée 100 m
Configuration avec interrupteur pour éviter les
interférences
Emballage brochable
Kit carillon 8 V avec signalisation lumineuse
36 mélodies au choix
3 niveaux sonores réglables - Portée 100 m
2 piles alcalines 1,5 V type AA, non fournies
Configuration pré-réglée
Livré avec bouton-poussoir
Emballage brochable
Kit carillon 8 V
36 mélodies au choix
2 piles alcalines 1,5 V type AA, non fournies
Configuration pré-réglée
S'installe sur le mur à l'emplacement souhaité
Livré avec bouton-poussoir
Emballage brochable
Bouton-poussoir Radio
Bouton-poussoir supplémentaire pour réf. 041610
• Emballage adapté pour vente en magasin
Sonnerie sur ligne téléphonique
Détecteurs de passage,
sonneries et transformateurs
041546
Réf.
041546
041911
Sonnerie et voyant pour téléphone
IP 31 - IK 07
±
041912
Réf.
S’installe sur la ligne téléphonique (analogique)
Alimentation : 230 V 50/60 Hz
Multi-tension réseau téléphonique 25 à 120 V
15 à 60 Hz
Choix parmi 3 sons immédiats ou retardés (de 5
secondes) par rapport à la sonnerie du téléphone
Réglage du volume sonore de
50 à 90 dBA ± 5 dBA à 1 m
Consommation : 20 mA
Equipée d’un clignotant lumineux à LED longue durée
(100 000 h). Consommation : 10 mA
±
041911
041912
041900
041902
041243
Détecteurs de passage
Pour magasin, hall d'entrée
Détecteur infrarouge IP 31 - IK 05
Alimentation 230 VA - 50/60 Hz
Possibilité de raccorder un ou plusieurs détecteurs
avec un ou plusieurs carillons électromécaniques
réf. 041651
Temporisation entre 2 détections : - 10 secondes
Barrière optique IP 67 - IK 08
Alimentation 24 à 230 VAA - 50/60 Hz ou 12 à 48 V=
Compatible avec tous les carillons filaires et
sonneries Legrand
Temporisation entre 2 détections : - 7 secondes
Livrée avec réflecteur et équerre de fixation
Distance maximum entre la barrière et le réflecteur :
6 mètres
Contacts de portes - U max. : 30 V
Contact feuillure - contact ouvert porte fermée et
fermé si porte ouverte
Encastrement 70 x 10 mm
Commande TBTS de carillon, sonnerie
ou voyant (30 V maxi)
Contact de passage - contact fermé
au passage de la porte
Dimensions 90 x 10 mm
Commande TBTS de carillon, sonnerie
ou voyant (30 V maxi)
Sonneries Lido
041219
041221
041243
Certifiées NF-USE. Fixation à vis en saillie
Coloris blanc. IP 20 - IK 04
Alimentation 8 VA - 50/60 Hz
Utiliser un transformateur 8 VA réf. 413091 (p. 147)
ou réf. 042025 (voir ci-dessous)
Niveau sonore : 79 dB à 1 m
Dim. : 95 x 61 x 33 mm
Fonctionne avec bouton-poussoir 041645/46 sans
lampe, ou 041647 équipé d'une lampe 089826
Alimentation 230 VA - direct 50/60 Hz
Classe II. Niveau sonore : 80 dB à 1 m
Fonctionne uniquement avec bouton-poussoir sans
lampe (réf. 041645)
Dim. : 95 x 61 x 33 mm
Alimentation 230 VA - 50/60 Hz avec transformateur
incorporé
Classe II. Niveau sonore : 80 dB à 1 m
Dim. : 135 x 88 x 48 mm
Fonctionne avec bouton-poussoir 041645/46 sans
lampe, ou 041647 équipé d'une lampe 089826
Transformateurs
Conformes à la norme IEC 61 558 - 2 - 8
Protégés contre les courts-circuits et les surcharges
Fixation murale à vis
230 V/8 V
Tension au
secondaire
VA
042015
042025
042027
042034
Intensité
A
Puissance
VA
8
0,5
4
230 V/12 V - 8 V
12/8
1
12
12/8
2-3
24
230 V/24 V - 12 V
24/12 1 - 1,5 24-18
Long.
(mm)
Dim.
Prof.
(mm)
Haut.
(mm)
92
56
42
92
102
56
68
42
42
102
68
42
865
Vidéosurveillance
analogique
ou IP ?
Solutions analogiques,
IP ou mixtes : pour identifier
la solution la mieux adaptée
à vos besoins vous devez :
définir les zones critiques majeures pour la sécurité et
recenser les zones à surveiller ;
définir pour chaque zone à surveiller la précision d’image
requise (qualité de l’image) et le niveau de luminosité ;
définir les caractéristiques de base des caméras ;
évaluer les avantages du câblage structuré par rapport
au câblage traditionnel.
Petites structures
Boutique, box automobile
Petites/moyennes structures
Magasin, parking
Moyennes/grandes structures
Supermarché
Grandes structures
Centre commercial
↓
SOLUTION ANALOGIQUE
1 CAMÉRA
Kit prêt à l’emploi
↓
STANDARD :
SOLUTION ANALOGIQUE
Exemple de deux à seize
caméras
↓
SOLUTION IP
pour haute résolution
↓
SOLUTION MIXTE
Analogique/IP avec câblage
structuré
↓
SOLUTION IP
Avec câblage structuré
zoom
AVANTAGE DE LA TECHNOLOGIE IP
Grâce à la haute définition (HD et Full HD), une scène
filmée en mode “reconnaissance” permet en zoomant
l’identification des personnes
866
Kit de vidéosurveillance
Kit de vidéosurveillance
kit 7"
kit 17"
430751
430750
Réf.
430750
Kit de vidéosurveillance : 7"
Réf.
Kit de vidéosurveillance comprenant :
- Enregistreur vidéo numérique 4 entrées
(réf. 430753), écran LCD 7" (réf. 430574)
- 1 caméra compacte extérieure avec capacité IR et
objectif fixe 3,6 mm (réf. 430512),
alimentation stabilisée en boîtier plastique 12 Vdc
2,5 A (réf. 430601)
- Télécommande fournie pour l'enregistreur vidéo
numérique
Le kit peut être étendu jusqu'à 4 caméras
430751
Kit de vidéosurveillance : 17"
Kit de vidéosurveillance comprenant :
- Enregistreur vidéo numérique 4 entrées avec LAN
(réf. 430753), écran LCD 17" (réf. 430570)
- 1 caméra compacte extérieure avec capacité IR et
objectif fixe 3,6 mm (réf. 430512),
alimentation stabilisée en boîtier plastique 12 Vdc
2,5 A (réf. 430601)
- Télécommande fournie pour l'enregistreur vidéo
numérique
Le kit peut être étendu jusqu'à 4 caméras
Références en rouge : produits nouveaux
867
Choisir des appareils adaptés
gamme de caméras compactes et dômes
COMPACTES
CARACTÉRISTIQUE(1)
430510
430511
430514
430512
430517
INTERIEUR
EXTERIEUR
EXTERIEUR
EXTERIEUR
EXTERIEUR
DEGRÉ DE
PROTECTION IP
IP 30
IP 66
IP 66
IP 66
IP 66
LIGNES TV
330
330
420
600
540
DIMENSIONS CCD
1/4"
1/3"
1/3"
1/3"
1/3"
OBJECTIF (MM)
3,6
4-9
varifocal
6
3,6
10-65 varifocal
SENSIBILITÉ (LUX)
0,5
0,5
0 avec IR activé
0 avec IR activé
0 avec IR activé
> 48
> 50
> 50
> 48
> 48
28 x 89,5
33 x 130
200 x 78 x 78
62 x 142
325 x 140 x 250
UTILISATION
WDR
ICR
RAPPORT S/B (DB)
DIMENSIONS
L X L X H (MM)
BLC
OUI
DIAPHRAGME
AUTOMATIQUE
OUI
ZONE DE
CONFIDENTIALITÉ
ALIMENTATION
REMARQUE
12 Vdc
120 mA
12 Vdc
160 mA
12 Vdc
420 mA
(avec IR activé)
12 Vdc
315 mA
(avec IR activé)
230 V
78 mA
(avec IR activé)
IR 25 m
IR 20 m
IR 100 m
1: Pour connaître la signification des abréviations utilisées pour décrire les caractéristiques des caméras, voir p. 875
868
430515
430541
430540
430542
430543
430544
EXTERIEUR
EXTERIEUR
EXTERIEUR
EXTERIEUR
EXTERIEUR
EXTERIEUR
IP 66
IP 66
IP 66
IP 66
IP 66
IP 66
600
600
700
700
700
700
1/3"
1/3"
1/3"
1/3"
1/3"
1/3"
2,8-12 varifocal
9-22 varifocal
3,6
2,8-12 varifocal
9-22 varifocal
2,8-12 varifocal
0 avec IR activé
0 avec IR activé
0 avec IR activé
0 avec IR activé
0 avec IR activé
0 avec IR activé
OUI
OUI
OUI
OUI
> 52
> 52
> 50
> 52
> 52
> 54
294 x 90 x 99
311 x 98 x 99
130 x 56 x 56
294 x 90 x 99
311 x 98 x 99
294 x 90 x 99
OUI
OUI
OUI
OUI
OUI
8
8
20
12 Vdc
450 mA
(avec IR activé)
12 Vdc
300 mA
(avec IR activé)
12 Vdc
200 mA
(avec IR activé)
12 Vdc
430 mA
(avec IR activé)
12 Vdc
470 mA
(avec IR activé)
12 Vdc
480 mA
(avec IR activé)
IR 35 m
IR 50 m
IR 20 m
IR 35 m
IR 50 m
IR 35 m
Références en rouge : produits nouveaux
869
Choisir des appareils adaptés
gamme de caméras compactes et dômes
DÔMES
CARACTÉRISTIQUE(1)
430500
430501
430507
430505
430520
INTERIEUR
INTERIEUR
EXTERIEUR
EXTERIEUR
EXTERIEUR
DEGRÉ DE
PROTECTION IP
IP 30
IP 30
IP 66
IP 66
IP 66
LIGNES TV
420
540
600
600
600
DIMENSIONS CCD
1/3"
1/3"
1/3"
1/3"
1/3"
OBJECTIF (MM)
2,8
3,6
2,8-12 varifocal
3,6
2,8-12 varifocal
SENSIBILITÉ (LUX)
0,1
0,05
0 avec IR activé
0 avec IR activé
0 avec IR activé
> 50
> 48
> 52
> 52
> 52
128 x 91
125 x 50 x 43
130 x 112
94 x 80
120 x 105
OUI
OUI
OUI
UTILISATION
WDR
ICR
RAPPORT S/B (DB)
DIMENSIONS
L X L X H (MM)
BLC
DIAPHRAGME
AUTOMATIQUE
OUI
ZONE DE
CONFIDENTIALITÉ
ALIMENTATION
REMARQUE
12 Vdc
70 mA
12 Vdc
70 mA
12 Vdc
310 mA
12 Vdc
336 mA
12 Vdc
27 mA
IR 25 m
IR 35 m
IR 25 m
1: Pour connaître la signification des abréviations utilisées pour décrire les caractéristiques des caméras, voir p. 875
Références en rouge : produits nouveaux
870
430502
430504
430506
430508
430509
INTERIEUR
EXTERIEUR
INTERIEUR
EXTERIEUR
EXTERIEUR
IP 30
IP 66
IP 30
IP 66
IP 66
700
700
700
700
700
1/3"
1/3"
1/3"
1/3"
1/3"
2,8-12 varifocal
2,8-12 varifocal
2,8-12 varifocal
2,8-12 varifocal
2,8-12 varifocal
0,01
0 avec IR activé
0,03
avec IR activé
avec IR activé
OUI
OUI
OUI
OUI
OUI
> 52
> 52
> 54
> 54
> 52
128 x 88
130 x 112
130 x 112
130 x 112
120 x 105
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
8
8
20
20
8
12 Vdc
150 mA
12 Vdc
300 mA
12 Vdc
210 mA
12 Vdc
320 mA
12 Vdc
285 mA
IR 25 m
IR 35 m
IR 25 m
Références en rouge : produits nouveaux
871
Choisir des appareils adaptés
gamme de caméras motorisées
CAMERAS MOTORISEES
CARACTÉRISTIQUE(1)
430521
430522
430523
430524
430525
INTERIEUR
INTERIEUR
EXTERIEUR
EXTERIEUR
EXTERIEUR
DEGRÉ DE
PROTECTION IP
IP 40
IP 40
IP 66
IP 66
IP 66
LIGNES TV
500
550
500
550
550
DIMENSIONS CCD
1/4"
1/4"
1/4"
1/4"
1/4"
3,6-44,3
3,5-94,5
3,6-44,3
3,5-94,5
3,5-129,5
0,02
0,02
0,02
0,02
0,06
UTILISATION
OBJECTIF (MM)
SENSIBILITÉ (LUX)
WDR
OUI
ICR
OUI
OUI
OUI
OUI
OUI
RAPPORT S/B (DB)
> 52
> 52
> 52
> 52
> 52
132,4 x 187,5
160 x 212
274,5 x 224,3
296 x 276,6
296 x 276,6
BLC
OUI
OUI
OUI
OUI
OUI
DIAPHRAGME
AUTOMATIQUE
OUI
OUI
OUI
OUI
OUI
4
8
8
8
8
12 Vdc 800 mA
12 Vdc 1000 mA
12 Vdc 2500 mA
12 Vdc 2000 mA
12 Vdc 2000 mA
DIMENSIONS
L X L X H (MM)
ZONE DE
CONFIDENTIALITÉ
ALIMENTATION
REMARQUE
1: Pour connaître la signification des abréviations utilisées pour décrire les caractéristiques des caméras, voir p. 875
872
Choisir des appareils adaptés
gamme de caméras modulaires
CAMERAS MODULAIRES
CARACTÉRISTIQUE(1)
430530
430532
430534
430531
430533
430575
INTERIEUR
INTERIEUR
INTERIEUR
INTERIEUR
INTERIEUR
INTERIEUR
DEGRÉ DE
PROTECTION IP
IP 30
IP 30
IP 30
IP 30
IP 30
IP 30
LIGNES TV
540
540
550
700
700
700
DIMENSIONS CCD
1/3"
1/3"
1/4"
1/3"
1/3"
1/3"
OBJECTIF (MM)
C/CS
C/CS
Zoom intégré
3,4-122,4 mm (36x)
C/CS
C/CS
C/CS
0,1
0,1
0,008
0,05
0,03
0,03
UTILISATION
SENSIBILITÉ (LUX)
WDR
OUI
ICR
RAPPORT S/B (DB)
DIMENSIONS
L X L X H (MM)
OUI
OUI
> 48
> 50
> 50
> 50
> 54
125 x 50 x 43
125 x 50 x 43
119 x 66 x 83
52 x 66 x 130,6
52 x 66 x 130,6
133 x 71 x 64
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
16
8
8
20
12 Vdc
380 mA
12 Vdc
90 mA
110 - 230 Vac
12 Vdc
300 mA
OUI
OUI
ZONE DE
CONFIDENTIALITÉ
ALIMENTATION
OUI
> 48
BLC
DIAPHRAGME
AUTOMATIQUE
OUI
12 Vdc
100 mA
110 - 230 Vac
REMARQUE
1: Pour connaître la signification des abréviations utilisées pour décrire les caractéristiques des caméras, voir p. 875
Références en rouge : produits nouveaux
873
Choisir des appareils adaptés
gamme de caméras spéciales
CAMERAS SPECIALES
CARACTÉRISTIQUE(1)
430535
430539
430536
430537
430538
INTERIEUR
INTERIEUR
INTERIEUR
INTERIEUR
EXTERIEUR
IP 30
IP 30
IP 30
IP 30
IP 66
LIGNES TV
380
420
700
DIMENSIONS CCD
1/3"
1/3"
1/3"
OBJECTIF (MM)
3,6
3,7
3,7
SENSIBILITÉ (LUX)
0,2
0,05
0,01
RAPPORT S/B (DB)
> 48
> 48
> 50
DIMENSIONS
L X L X H (MM)
36 x 36 x 23
51 x 45
50 x 60
ALIMENTATION
12 Vdc
120 mA
12 Vdc
120 mA
12 Vdc
120 mA
Caméra factice
Caméra factice
UTILISATION
DEGRÉ DE
PROTECTION IP
REMARQUE
1: Pour connaître la signification des abréviations utilisées pour décrire les caractéristiques des caméras, voir p. 875
874
Les abréviations utilisées pour décrire les caractéristiques des caméras
sont expliquées ci-dessous :
JOUR/NUIT
(JOUR/NUIT) : caméra capable
d'enregistrer des images en
nocturne et donc dans des
conditions de luminosité très
faible. Des images couleur sont
enregistrées le jour, et des images
noir et blanc la nuit.
L'éclairage de la scène
à enregistrer améliore toujours
les performances nocturnes.
À cet effet, le montage de LED
infrarouges sur les caméras
sensibles à cette luminosité se
révèle très utile.
ICR
Filtre infrarouge amovible.
Dispositif permettant d'améliorer
les performances des caméras
infrarouges. Il permet d'obtenir
des images plus nettes avec des
couleurs plus éclatantes en journée
et des images noir et blanc plus
nettes la nuit ou en conditions de
faible luminosité.
Utilisation : en journée, le filtre
IR est placé devant le capteur
de la caméra. En conditions de
faible luminosité (faible lumière
visible), le filtre est déplacé
mécaniquement, rendant ainsi
la caméra sensible au spectre
infrarouge.
IR (INFRAROUGE)
Portion infrarouge du spectre
lumineux. Invisible à l'œil humain,
mais visible par le capteur
électronique de la caméra.
LED émettant une lumière située
dans le spectre infrarouge.
DIAPHRAGME AUTO
Cette fonction ajuste
automatiquement la luminosité de
l'image en fonction des conditions
ambiantes. Elle est utile pour
les applications extérieures pour
lesquelles les variations d'éclairage
sont importantes.
LIGNES TV
Résolution horizontale, nombre
maximum de lignes verticales
pouvant être détectées par
la caméra dans un cadre.
Ce paramètre est important pour
la définition du niveau de détail
de l'image produite par la caméra
dans des conditions optimales.
Des images de bonne qualité
peuvent être obtenues à partir
de 380 lignes TV. Le maximum
utilisable avec un signal PAL est de
550-600.
OSD
(Menu affiché à l'écran) : il s'agit de
l'interface utilisateur embarquée
de certaines caméras, qui permet
de régler certaines fonctions
avancées. Cette interface utilisateur
s'affiche temporairement en
incrustation dans l'image vidéo.
AGC
(contr. gain auto) : cette fonction
ajuste automatiquement la
puissance d'un signal vidéo (trop
faible ou trop puissant) à son niveau
optimal, améliorant de ce fait la
qualité d'image.
AWB
(balance des blancs automatique) :
cette fonction ajuste la balance
des blancs (utile en cas d'éclairage
intérieur à l'aide de lampes
fluocompactes).
BLC
(comp. contre-jour) : cette
fonction compense le contre-jour,
améliorant ainsi la visibilité des
objets et personnes dans le champ
proche de la caméra. Sinon, les
objets au premier plan risqueraient
de ne pas être visibles, puisqu'ils se
trouvent dans une zone d'ombre.
HLC
(compensation des hautes
lumières) : cette fonction corrige
les lueurs sur l'image en atténuant
les points trop lumineux, de façon
à ce que le reste de l'image soit
visible (par exemple, la lueur des
phares d'un véhicule).
WDR
La fonction de plage dynamique
étendue (WDR) d'une caméra
permet d'obtenir des images
claires même en cas de
contre-jour dont l'intensité
lumineuse varie de manière
excessive, c'est-à-dire lorsque le
champ de la caméra couvre à la fois
des zones très lumineuses et des
zones très sombres. La fonction
WDR permet de capturer et
d'afficher en détail les zones
lumineuses et sombres dans une
même image, c'est-à-dire sans
saturation des zones lumineuses
et sans obscuration des zones
sombres.
875
Vidéosurveillance analogique
caméras compactes
430511
Réf.
430510
430514
430512
430540
430540
430515/41/42/43/44
Objectif fixe
Réf.
Caméra tube couleur intérieure, objectif 3,6 mm
Capteur Sony 1/4", résolution 330 lignes TV
Eclairement min. de 0,5 lux
IP 30 / IK 04
Corps de caméra blanc avec support de montage
fourni
Alimentation : 12 Vdc max. 120 mA, non fournie
Caméra extérieure jour/nuit, objectif 6 mm
Capteur Sony 1/3", résolution 420 lignes TV
Distance d'éclairage de la LED : 25 m
Eclairement min. 0 lux avec LED IR activée
IP 66 / IK 08 (sauf verre : IK 05)
Corps de caméra gris avec support de montage
fourni
Alimentation : 12 Vdc max. 420 mA avec LED IR
activée, non fournie
Caméra extérieure jour/nuit, objectif 3,6 mm
Capteur CMOS 1/3", résolution 600 lignes TV
Distance d'éclairage de la LED : 20 m
Eclairement min. 0 lux avec LED IR activée
IP 66 / IK 06 (sauf verre : IK 05)
Corps de caméra blanc avec support de montage
fourni
Alimentation : 12 Vdc max. 315 mA avec LED IR
activée, non fournie
Caméra extérieure jour/nuit, objectif 3,6 mm
Capteur Sony 1/3", résolution 700 lignes TV
Distance d'éclairage de la LED : 20 m
Eclairement min. 0 lux avec LED IR activée
IP 66 / IK 06 (sauf verre : IK 05)
Corps de caméra gris avec support de montage fourni
Alimentation : 12 Vdc max. 200 mA avec LED IR
activée, non fournie
430542
430544
Objectif 9-22 mm varifocal
430541
430543
Objectif 4-9 mm varifocal
430511
430515
Caméra tube couleur extérieure, objectif 4-9 mm
varifocal
Capteur Sony 1/3", résolution 330 lignes TV
Eclairement min. de 0,5 lux
IP 66 / IK 06
Corps de caméra noir léger avec support de
montage fourni
Alimentation : 12 Vdc max. 160 mA, non fournie
Caméra extérieure jour/nuit avec fonction ICR,
objectif 2,8-12 mm varifocal
Capteur Sony 1/3", résolution 600 lignes TV
Distance d'éclairage de la LED : 35 m
Eclairement min. 0,5 lux avec LED IR activée
IP 66 / IK 07 (sauf verre : IK 06)
Corps de caméra noir léger avec support de
montage fourni
Alimentation : 12 Vdc max. 430 mA avec LED IR
activée, non fournie
Caméra extérieure jour/nuit, objectif 9-22 mm
varifocal
Capteur Sony 1/3", résolution 600 lignes TV
Distance d'éclairage de la LED : 50 m
Eclairement min. 0 lux avec LED IR activée
IP 66 / IK 07 (sauf verre : IK 06)
Corps de caméra noir léger avec support de
montage fourni
Alimentation : 12 Vdc max. 300 mA avec LED IR
activée, non fournie
Caméra extérieure jour/nuit avec fonction ICR,
objectif 9-22 mm varifocal
Capteur Sony 1/3", résolution 700 lignes TV
Distance d'éclairage de la LED : 50 m
Eclairement min. 0 lux avec LED IR activée
IP 66 / IK 07 (sauf verre : IK 06)
Corps de caméra noir léger avec support de
montage fourni
Alimentation : 12 Vdc max. 470 mA avec LED IR
activée, non fournie
Objectif 10-65 mm varifocal
430517
Références en rouge : produits nouveaux
876
Objectif 4-9 mm varifocal (suite)
Caméra extérieure jour/nuit avec fonction ICR,
objectif 2,8-12 mm varifocal
Capteur Sony 1/3", résolution 700 lignes TV
Distance d'éclairage de la LED : 35 m
Eclairement min. 0 lux avec LED IR activée
IP 66 / IK 07 (sauf verre : IK 06)
Corps de caméra noir léger avec support de
montage fourni
Alimentation : 12 Vdc max. 430 mA avec LED IR
activée, non fournie
Caméra extérieure jour/nuit avec fonctions WDR et
ICR, objectif 2,8-12 mm varifocal
Capteur Sony 1/3", résolution 700 lignes TV
Distance d'éclairage de la LED : 35 m
Eclairement min. 0 lux avec LED IR activée
IP 66 / IK 07 (sauf verre : IK 06)
Corps de caméra noir léger avec support de
montage fourni
Alimentation : 12 Vdc max. 480 mA avec LED IR
activée, non fournie
Caméra extérieure jour/nuit, objectif 10-65 mm
varifocal
Capteur Sony 1/3", résolution 540 lignes TV
Distance d'éclairage de la LED : 100 m
Eclairement min. 0 lux avec LED IR activée
IP 66 / IK 08 (sauf verre : IK 05)
Corps de caméra gris avec support de montage
fourni
Alimentation : 230 Vac. max. 78 mA avec LED IR
activée
Vidéosurveillance analogique
caméras dômes
430502
Réf.
430500
430501
430508
430509
Objectif fixe - Caméras intérieures
Caméra dôme intérieure, objectif 2,8 mm
Capteur Sony 1/3", résolution 420 lignes TV
Eclairement min. de 0,1 lux
IP 30 / IK 06
Corps de caméra blanc
Alimentation : 12 Vdc max. 70 mA, non fournie
Caméra dôme intérieure jour/nuit, objectif 3,6 mm
Capteur SHARP 1/3", résolution 540 lignes TV
Eclairement min. de 0,05 lux
IP 30 / IK 07
Corps de caméra blanc
Alimentation : 12 Vdc max. 70 mA, non fournie
Réf.
430507
430520
Objectif varifocal - Caméras intérieures
430502
430506
Caméra dôme intérieure, objectif 2,8-12 mm varifocal
Capteur Sony CCD 1/3", résolution 700 lignes TV
Eclairement min. de 0,01 lux
IP 30 / IK 07
Corps de caméra blanc
Alimentation : 12 Vdc max. 150 mA, non fournie
Caméra dôme intérieure jour/nuit avec fonctions WDR
et ICR,
objectif 2,8-10 mm varifocal
Capteur Sony 1/3", résolution 700 lignes TV
Eclairement min. de 0,03 lux
IP 30 / IK 08
Corps de caméra blanc
Alimentation : 12 Vdc max. 210 mA, non fournie
430504
430508
Objectif fixe - Caméras extérieures
430505
Caméra dôme extérieure jour/nuit, objectif 3,6 mm
Capteur Sony 1/3", résolution 600 lignes TV
Distance d'éclairage de la LED : 35 m
Eclairement min. 0 lux avec LED IR activée
IP 30 / IK 07 (sauf verre : IK 05)
Corps de caméra blanc
Alimentation : 12 Vdc max. 336 mA avec LED IR
activée, non fournie
430509
Objectif varifocal - Caméras extérieures
Caméra dôme extérieure, objectif 2,8-12 mm varifocal
Capteur Sony CCD 1/3", résolution 600 lignes TV
Distance d'éclairage de la LED : 25 m
Eclairement min. 0 lux avec LED IR activée
IP 66 / IK 07 (sauf verre : IK 05)
Corps de caméra blanc
Alimentation : 12 Vdc max. 310 mA avec LED IR
activée, non fournie
Caméra dôme extérieure jour/nuit avec fonction ICR,
objectif 2,8-12 mm varifocal
Capteur CMOS 1/3", résolution 600 lignes TV,
Distance d'éclairage de la LED : 25 m
Eclairement min. 0 lux avec LED IR activée
IP 66 / IK 07 (sauf verre : IK 05)
Corps de caméra blanc
Alimentation : 12 Vdc max. 275 mA avec LED IR
activée, non fournie
Caméra dôme extérieure, objectif 2,8-12 mm varifocal
Capteur Sony 1/3", résolution 700 lignes TV
Distance d'éclairage de la LED : 25 m
Eclairement min. 0 lux avec LED IR activée
IP 66 / IK 07 (sauf verre : IK 05)
Corps de caméra blanc
Alimentation : 12 Vdc max. 300 mA avec LED IR
activée, non fournie
Caméra dôme extérieure anti-vandalisme jour/nuit
avec fonctions WDR et ICR, objectif 2,8-12 mm
varifocal
Capteur Sony HAD 1/3", résolution 700 lignes TV,
Distance d'éclairage de la LED : 25 m
Eclairement min. 0 lux avec LED IR activée
IP 66 / IK 07 (sauf verre : IK 05)
Corps de caméra blanc
Alimentation : 12 Vdc max. 320 mA avec LED IR
activée, non fournie
Caméra dôme extérieure jour/nuit avec fonction ICR,
objectif 2,8-12 mm varifocal
Capteur Sony 1/3", résolution 700 lignes TV,
Distance d'éclairage de la LED : 35 m
Eclairement min. 0 lux avec LED IR activée
IP 66 / IK 07 (sauf verre : IK 05)
Corps de caméra blanc
Alimentation : 12 Vdc max. 285 mA avec LED IR
activée, non fournie
Références en rouge : produits nouveaux
877
Vidéosurveillance analogique
caméras motorisées et accessoires
430521
Réf.
430521
430522
430523
430524
Caméras motorisées intérieures
Caméra intérieure jour/nuit, zoom optique
12x (3,6-44,3 mm)
Capteur SONY CCD 1/4"
Filtre ICR, sensibilité : 0,7 lux (jour) et 0,02 lux (nuit)
Diaphragme automatique, mise au point automatique,
BLC (comp. contre-jour), AGC (contr. gain auto)
Résolution 550 lignes TV
4 zones de confidentialité, protocoles Pelco D /
Pelco P, 8 préréglages programmables
IP 40 / IK 04
Corps de caméra gris, montage au plafond
Alimentation : 12 Vdc max. 800 mA, non fournie
Caméra intérieure jour/nuit, zoom optique
27x (3,5-94,5 mm)
Capteur SONY 1/4"
Filtre ICR, sensibilité : 0,4 lux (jour) et 0,02 lux (nuit)
Diaphragme automatique, mise au point automatique,
BLC (comp. contre-jour), AGC (contr. gain auto)
Résolution de 550 lignes TV
8 zones de confidentialité, protocoles Pelco D /
Pelco P, 8 préréglages programmables
IP 40 / IK 06
Corps de caméra gris, montage mural ou au plafond
avec accessoires (non fournis)
Alimentation : 12 Vdc max. 1000 mA, non fournie
Caméras motorisées extérieures
430523
430524
430525
878
Caméra extérieure jour/nuit, zoom optique
12x (3,6-44,3 mm)
Capteur SAMSUNG 1/4"
Filtre ICR, sensibilité : 0,7 lux (jour) et 0,02 lux (nuit)
Diaphragme automatique, mise au point automatique,
BLC (comp. contre-jour), AGC (contr. gain auto)
Résolution 500 lignes TV
8 zones de confidentialité, protocoles Pelco D /
Pelco P, 8 préréglages programmables
IP 66 / IK 06
Corps de caméra blanc, accessoire de montage
mural fourni
Alimentation : 12 Vdc max. 2500 mA, non fournie
Caméra extérieure jour/nuit, zoom optique
27x (3,5-94,5 mm)
Capteur SAMSUNG CCD 1/4"
Filtre ICR, sensibilité : 0,4 lux (jour) et 0,02 lux (nuit)
Diaphragme automatique, mise au point automatique,
BLC (comp. contre-jour), AGC (contr. gain auto)
Résolution 550 lignes TV
8 zones de confidentialité, protocoles Pelco D /
Pelco P, 8 préréglages programmables
IP 66 / IK 06
Corps de caméra blanc, accessoire de montage
mural fourni
Alimentation : 12 Vdc max. 2000 mA, non fournie
Caméra extérieure jour/nuit, fonction WDR, zoom
optique 37x (3,5-129,5 mm)
Capteur SAMSUNG CCD 1/4"
Filtre ICR, sensibilité : 0,7 lux (jour) et 0,06 lux (nuit)
Diaphragme automatique, mise au point automatique,
BLC (comp. contre-jour), AGC (contr. gain auto)
Résolution 550 lignes TV
8 zones de confidentialité, protocoles Pelco D /
Pelco P, 8 préréglages programmables
IP 66 / IK 06. Corps de caméra blanc, accessoire de
montage mural fourni.
Alimentation : 12 Vdc max. 2000 mA, non fournie
430603
Réf.
430594
430595
430598
430599
430597
430596
430603
Accessoires pour caméras motorisées
Support mural pour caméra motorisée intérieure
réf. 430522
Support de plafond pour caméras motorisées
extérieures réf. 430523/24/25
Support angulaire pour caméras motorisées
réf. 430523/24/25/22
Support de perche pour caméras motorisées
extérieures réf. 430523/24/25
Accessoire de plafond pour caméra motorisée
intérieure réf. 430522
Support pour montage dans faux plafond pour
caméra motorisée intérieure réf. 430522
Clavier avec manette 3 axes pour le contrôle des
nouvelles caméras motorisées
Affichage LCD, contrôle multi-protocole à distance
(RS485) jusqu'à 1000 m, vitesse de transmission des
données sélectionnable
Alimentation : 12 Vdc - 140 mA (alimentation fournie)
Vidéosurveillance analogique
Vidéosurveillance analogique
caméras modulaires
caméras spéciales
430575
Réf.
430530
430532
430534
430531
Caméras standard
430538
430536
Réf.
Caméra jour/nuit intérieure pour les conditions de
luminosité difficiles
Capteur SHARP 1/3", résolution 540 lignes TV
Eclairement min. de 0,1 lux
IP 30 / IK 04
Couleur grise, montage mural et au plafond non
fourni
Alimentation : 12 Vdc max. 100 mA, non fournie
À équiper avec objectifs et boîtiers
Caméra jour/nuit intérieure pour les conditions de
luminosité difficiles
Capteur SHARP 1/3", résolution 540 lignes TV
Eclairement min. de 0,1 lux
IP 30 / IK 04
Montage mural et au plafond
Alimentation : 110 - 230 Vac, non fournie
À équiper avec objectifs et boîtiers
430535
430539
430536
Caméras haute résolution
430534
430531
430533
430575
Caméra compacte intérieure jour/nuit,
zoom optique 36x (3,4-122,4 mm)
Capteur Sony 1/4", résolution 550 lignes TV
Filtre ICR, sensibilité : 0,05 lux (jour) et 0,008 lux (nuit)
IP 30 / IK 04
Corps de caméra gris, montage au plafond ou mural
(non fourni)
Alimentation : 12 Vdc max. 380 mA, non fournie
Caméra intérieure jour/nuit haute sensibilité pour les
conditions de luminosité difficiles
Vision nocturne pour la sensibilité infrarouge
Capteur SONY 1/3", résolution 700 lignes TV
Filtre ICR, sensibilité : 0,8 lux (jour) et 0,05 lux (nuit)
IP 30 / IK 04
Montage mural et au plafond non fourni
Alimentation : 12 Vdc 90 mA, non fournie
À équiper avec objectifs et boîtiers
Caméra intérieure jour/nuit haute sensibilité pour les
conditions de luminosité difficiles
Capteur Sony 1/3", résolution 700 lignes TV
Filtre ICR, sensibilité : 0,8 lux (jour) et 0,05 lux (nuit)
IP 30 / IK 04
Montage mural et au plafond
Alimentation : 110 - 230 Vac, non fournie
À équiper avec objectifs et boîtiers
Caméra compacte intérieure jour/nuit avec fonctions
WDR et ICR
Capteur Sony 1/3", résolution 700 lignes TV
IP 30 / IK 04
Corps de caméra gris, montage au plafond ou mural
Alimentation : 12 Vdc 300 mA, non fournie
À équiper avec objectifs
Caméras spéciales
Mini-caméra intérieure jour/nuit, objectif 3,6 mm
Capteur SONY 1/3", résolution 380 lignes TV
Eclairement min. de 0,2 lux
IP 30 / IK 04
Montage mural, au plafond, en placard fourni
Alimentation : 12 Vdc 120 mA, non fournie
Caméra intérieure jour/nuit, apparence spot lumineux,
objectif conique 3,7 mm
Capteur SONY 1/3", résolution 420 lignes TV
Eclairement min. de 0,05 lux
IP 30 / IK 05
Montage en faux plafond
Alimentation : 12 Vdc 120 mA, non fournie
Caméra intérieure, apparence détecteur de fumée,
objectif conique 3,7 mm
Capteur Sony 1/3", résolution 700 lignes TV
Eclairement min. de 0,01 lux
IP 30 / IK 06
Montage au plafond
Alimentation : 12 Vdc max. 120 mA, non fournie
Caméras factices
430537
430538
Caméra dôme factice, avec boîtier de caméra et
objectif réels
Forme identique à réf. 430501
Caméra compacte factice, avec boîtier de caméra et
objectif réels
Forme identique à réf. 430540
Références en rouge : produits nouveaux
879
Vidéosurveillance analogique
accessoires
430588
Réf.
430588
430587
430587
430589
Projecteurs IR
Projecteur LED IR, distance : 50 m
Vision nocturne pour la sensibilité infrarouge
IP 66 / IK 10
Boîtier blanc pour montage mural (fourni)
Alimentation : 230 Vac
Peut être combiné à un boîtier de caméra extérieur
réf. 430589
Projecteur LED IR, distance : 30 m
Vision nocturne pour la sensibilité infrarouge
IP 55 / IK 06
Boîtier blanc pour montage mural (fourni)
Alimentation : 12 Vdc
Supports de caméra, pivots et boîtiers
430589
430591
430592
430593
Boîtier métallique pour caméras modulaires
réf. 430530/31/32/33
Boîtier à régulation thermique pour installation
extérieure en métal blanc avec vitre
IP 68 / IK 10
Alimentation 12 V intégrée - Ventilation et chauffage
2,5 A / 20 W intégrés
Ouverture au sommet, fixation murale incluse
Montage sur perche pour boîtier réf. 430589
Support mural pour caméra intérieure - 11 cm
Support mural pour caméra intérieure - 18 cm
Alimentations
430601
430602
430600
880
Alimentation stabilisée en boîtier plastique
Entrée : 230 Vac, sortie : 12 Vdc - 2,5 A
IP 30 / IK 05
Alimentation stabilisée en boîtier plastique DIN
(4 modules)
Entrée : 230 Vac - 50 Hz, sortie : 12 Vdc - 4,5 A
Alimentation enfichable : 12 Vdc - 0,5 A
430592
Réf.
430580
430581
430582
430601
Objectifs
Objectif 2,8-11,5 mm varifocal à diaphragme
automatique
Objectif 3,5-8 mm varifocal à diaphragme
automatique
Objectif 5-50 mm varifocal à diaphragme
automatique
Accessoire
430586
430581
Testeur CCTV
Choisir des appareils adaptés
gamme d'enregistreurs vidéo numériques
GAMME D'ENREGISTREURS VIDEO NUMERIQUES
ENREGISTREUR VIDÉO NUMÉRIQUE STANDARD
ENREGISTREUR VIDÉO NUMÉRIQUE HAUTE RÉSOLUTION
CARACTERISTIQUE
430753
430754
430755
430757
430758
430759
4
8
16
4
8
16
H.264
H.264
H.264
H.264
H.264
H.264
500 Gb
500 Gb
1 Tb
1 Tb
2 Tb
4 Tb
1
1
2
8 (7 en cas de
connexion du
graveur DVDRW)
8 (7 en cas de
connexion du
graveur DVDRW)
8 (7 en cas de
connexion du
graveur DVDRW)
REDONDANCE
NON
NON
NON
OUI
OUI
OUI
RESEAU (LAN)
OUI
OUI
OUI
OUI
OUI
OUI
ENTRÉES AUDIO
4 (RCA)
4 (RCA)
4 (BNC)
4 (BNC)
4 (BNC)
4 (BNC)
SORTIES AUDIO
1 (RCA)
2 (RCA)
2 (BNC)
1 (BNC)
1 (BNC)
1 (BNC)
BOUCLE VIDÉO
NON
NON
NON
4 (BNC)
8 (BNC)
16 (BNC)
1 BNC 1 VGA 1 HDMI
1 BNC 1 VGA 1 HDMI
2 BNC 1 VGA 1 HDMI
1 BNC 1 VGA 1 HDMI
1 BNC 1 VGA 1 HDMI
1 BNC 1 VGA 1 HDMI
ENTREES/SORTIES
D'ALARME
4 ENTREES /
1 SORTIE
8 ENTREES /
1 SORTIE
16 ENTREES /
2 SORTIES
4 ENTREES /
1 SORTIE
8 ENTREES /
2 SORTIES
16 ENTREES /
2 SORTIES
QUALITÉ
D'ENREGISTREMENT
(IPS)
960 H 100 ips
(976 x 582)
D1 100 ips
(704x576)
HD1 100 ips
(704 x 288)
CIF 100 ips
(352 x 288)
960 H 50 ips
(976 x 582)
D1 200 ips
(704 x 480)
HD1 200 ips
(704 x240)
CIF 200 ips
(352 x 240)
960 H 400 ips
(976 x 582)
D1 400 ips
(704 x 576)
HD1 400 ips
(704 x 288)
CIF 400 ips
(352 x 288)
960 H 100 ips
(976 x 582)
D1 100 ips
(704 x 576)
HD1 100 ips
(352 x 576)
CIF 100 ips
(352 x 288)
960 H 200 ips
(976 x 582)
D1 200 ips
(704 x 576)
HD1 200 ips
(352 x 576)
CIF 200 ips
(352 x 288)
960 H 400 ips
(976 x 582)
D1 400 ips
(704 x 576)
HD1 400 ips
(352 x 576)
CIF 400 ips
(352 x 288)
GRAVEUR
NON
NON
NON
DVD-RW
DVD-RW
DVD-RW
LOGICIEL DE
CONTRÔLE
NON
NON
NON
OUI
OUI
OUI
INTERFACE WEB
OUI
OUI
OUI
OUI
OUI
OUI
NAVETTE D'AVANCE
CONTINUE
NON
NON
NON
OUI
OUI
OUI
FILIGRANAGE
OUI
OUI
OUI
OUI
OUI
OUI
iPhone, Android
iPhone, Android
iPhone, Android
iPhone, Android
iPhone, Android
iPhone, Android
RS485 POUR PTZ
OUI
OUI
OUI
OUI
OUI
OUI
SOURIS
OUI
OUI
OUI
OUI
OUI
OUI
TELECOMMANDE
OUI
OUI
OUI
OUI
OUI
OUI
PORT USB
OUI
OUI
OUI
OUI
OUI
OUI
12 Vdc
12 Vdc
12 Vdc
230 Vac
230 Vac
230 Vac
300 x 215 x 55
300 x 215 x 55
375 x 50 x 330
440 x 460 x 89
440 x 460 x 89
440 x 460 x 89
NON
NON
NON
OUI
OUI
OUI
ENTREES VIDEO
TYPE DE
COMPRESSION
TAILLE DU DISQUE
DUR
PORTS DISQUE DUR
SORTIES
PRINCIPALES
PRISE EN CHARGE
SMARTPHONE
ALIMENTATION
DIMENSIONS (MM)
POIDS (KG)
COMPATIBILITÉ
RACK 19''
BOUCLE VIDEO : l'enregistreur vidéo numérique dispose d'une sortie vidéo pour chaque caméra. Cela est utile lors des tests et de l'installation ou pour toute autre utilisation du signal de la
caméra individuelle.
Références en rouge : produits nouveaux
881
Vidéosurveillance analogique
enregistreur vidéo numérique standard et haute résolution
430753/54
Réf.
430753
430754
430755
430755
Enregistreur vidéo numérique standard
Enregistreur vidéo numérique 4 entrées avec LAN
Format de compression H.264, résolution de
720 x 576 (PAL), détecteur de mouvement et 2 ports
USB pour la connexion du support de sauvegarde
Disque dur SATA 500 Go intégré
Résolution vidéo de 100 ips @ 960 H et @ D1
(enregistrement)
4 entrées - 1 sortie d'alarme
Télécommande IR fournie
Frais de transmission des données à la charge de
l'utilisateur
Alimentation : 12 Vdc (alimentation fournie)
Enregistreur vidéo numérique 8 entrées avec LAN
Format de compression H.264, résolution de
720 x 576 (PAL), détecteur de mouvement et 2 ports
USB pour la connexion du support de sauvegarde
Disque dur SATA 500 Go intégré
Résolution vidéo de 50 ips @ 960 H et 200 ips @ HD1
(enregistrement)
8 entrées - 1 sortie d'alarme
Télécommande IR fournie
Frais de transmission des données à la charge de
l'utilisateur
Alimentation : 12 Vdc (alimentation fournie)
Enregistreur vidéo numérique 16 entrées avec LAN
Format de compression H.264, résolution de
720 x 576 (PAL), détecteur de mouvement et 2 ports
USB pour la connexion du support de sauvegarde
Disque dur SATA 1 To intégré
Résolution vidéo de 400 ips @ 960 H et 400 ips @ D1
(enregistrement)
16 entrées - 2 sorties d'alarme
Télécommande IR fournie
Frais de transmission des données à la charge de
l'utilisateur
Alimentation : 12 Vdc (alimentation fournie)
430757/58/59
Réf.
430757
430758
430759
Références en rouge : produits nouveaux
882
Enregistreur vidéo numérique haute
résolution
Enregistreur vidéo numérique 4 entrées avec LAN et
logiciel de centralisation fournis
Format de compression H.264, disque dur 1 To fourni
Résolution vidéo de 100 ips @ 960 H et @ D1
(enregistrement)
Affichage en temps réel, 4 canaux audio
(enregistrement)
Lecteur DVD-RW et 4 ports USB pour sauvegarde sur
supports externes
Interfaces de communication RS485 pour le contrôle
des caméras motorisées
4 entrées - 5 sorties d'alarme
Permet la visualisation à distance des images sur
des appareils PDA dotés de systèmes d'exploitation
compatibles (iPhone, Android)
Frais de transmission des données à la charge de
l'utilisateur
Protocoles pris en charge : DHCP, PPPOE, STATIC
Alimentation : 230 Vac - 50 Hz
Enregistreur vidéo numérique 8 entrées avec LAN et
logiciel de centralisation fournis
Format de compression H.264, disque dur 2 To
fourni, résolution vidéo de 200 ips @ 960 H et @ D1
(enregistrement)
Affichage en temps réel, 8 canaux audio
(enregistrement)
Lecteur DVD-RW et 4 ports USB pour sauvegarde sur
supports externes
Interfaces de communication RS485 pour le contrôle
des caméras motorisées
8 entrées - 5 sorties d'alarme
Permet la visualisation à distance des images sur
des appareils PDA dotés de systèmes d'exploitation
compatibles (iPhone, Android)
Frais de transmission des données à la charge de
l'utilisateur
Protocoles pris en charge : DHCP, PPPOE, STATIC
Alimentation : 230 Vac - 50 Hz
Enregistreur vidéo numérique 16 entrées avec LAN et
logiciel de centralisation fournis
Format de compression H.264, disque dur 4 To
(2 x 2 To) fourni
Résolution vidéo de 400 ips @ 960 H et @ D1
(enregistrement)
Affichage en temps réel, 16 canaux audio
(enregistrement)
Lecteur DVD-RW et 4 ports USB pour sauvegarde sur
supports externes
Interfaces de communication RS485 pour le contrôle
des caméras motorisées
16 entrées - 5 sorties d'alarme
Permet la visualisation à distance des images sur
des appareils PDA dotés de systèmes d'exploitation
compatibles (iPhone, Android)
Frais de transmission des données à la charge de
l'utilisateur
Protocoles pris en charge : DHCP, PPPOE, STATIC
Alimentation : 230 Vac - 50 Hz
Vidéosurveillance analogique
Ecrans VMS
logiciel VMS
QVue en mosaïque
430621
Réf.
430621
Logiciel de gestion VMS
- Logiciel PC permettant :
• la centralisation des vues des caméras :
- caméras IP connectées directement au réseau ou
enregistrées via un enregistreur vidéo réseau
- caméras analogiques connectées à un enregistreur
vidéo numérique HR ou à un encodeur vidéo
• l'accès aux enregistrements stockés sur les
enregistreurs vidéo numériques LAN et réseau
• l'enregistrement d'une ou plusieurs caméras
localement via le PC de gestion
• la recherche et l'exportation des enregistrements
locaux ou distants
• la gestion des caméras conformément au plan
• le contrôle des caméras mobiles
• la configuration distante des caméras IP,
enregistreurs vidéo numériques et réseau,
et encodeurs
• la recherche automatique des caméras IP,
enregistreurs vidéo numériques et réseau,
et encodeurs connectés au réseau
- Capacité : 1000 caméras, 36 maximum en simultané
- Interface graphique
• Jusqu'à 8 affichages
- L'utilisation du logiciel nécessite que tous les
produits (caméras IP, enregistreurs vidéo numériques
et réseau) soient connectés au réseau Ethernet
- Configuration minimale :
• Système d'exploitation : Windows XP, Windows Vista,
Windows 7
• Processeur : Intel Core i5-760
• RAM : 4 Go
• Carte son : standard
• Carte graphique : NVIDIA GeForce 9400GT ou
supérieure
• Carte réseau : Ethernet 10/100/1000
QVue de lecture
QVue du plan d'installation (pilotage des caméras)
883
Tableau de choix
baluns vidéo
DISTANCE MAXIMUM DE CÂBLE UTP ENTRE LE TRANSMETTEUR T ET LE RÉCEPTEUR R
COUPLEURS
Réf. 430605 T-R passifs
Réf. 430605
T passif
Réf. 430607
R actif
Réf. 430606
T actif
Réf. 430607
R actif
Réf. 430605
T passif
Réf. 430610
R actif
Réf. 430606
T actif
Réf. 430610
R actif
Réf. 430612 T-R passifs
884
Réf. 430628
T passif
Réf. 430608
R actif
Réf. 430628
T passif
Réf. 430609
R actif
Vidéo
300 mètres
Vidéo
600 mètres
Vidéo
1200 mètres
Vidéo + alim.(1)
80 mètres
Vidéo + alim.(1)
300 mètres
Vidéosurveillance analogique
Vidéosurveillance analogique
baluns vidéo, alimentation
accessoires de câblage
430605
430602
Réf.
430607
430610
430612
430606
430608
430609
430628
430600
Baluns vidéo
Balun vidéo UTP passif, distance maximum : jusqu'à
300 mètres entre le balun de transmission et le balun
de réception, jusqu'à 600 mètres entre le balun de
transmission et le récepteur vidéo actif (réf. 430607)
Balun/récepteur vidéo actif (amplifié)
Permet la réception en temps réel et hautes
performances des signaux vidéo couleur ou
monochrome (noir et blanc) via un câble UTP
Distance maximum jusqu'à 600 m entre le récepteur
vidéo actif et le balun de transmission
réf. 430605, et jusqu'à 1200 m entre le récepteur
vidéo actif et le transmetteur vidéo actif réf. 430606
Balun/récepteur vidéo actif 4 entrées (amplifié)
Permet la réception en temps réel et hautes
performances des signaux vidéo couleur ou
monochrome (noir et blanc) via un câble UTP
Distance maximum jusqu'à 600 m entre le récepteur
vidéo actif et le balun de transmission
réf. 430605, et jusqu'à 1200 m entre le récepteur
vidéo actif et le transmetteur vidéo actif réf. 430606
Balun vidéo passif avec alimentation non amplifiée
Permet la transmission du signal vidéo en temps réel
en circuit fermé et via un câble UTP basse tension
Comprend un transmetteur et un récepteur
Tous deux sont équipés de connexions jack BNC-M
et RJ-45 pour le signal vidéo et d'un connecteur
femelle pour la connexion de l'adaptateur
d'alimentation DC
Balun vidéo actif amplifié avec égaliseur
Permet la transmission en temps réel et hautes
performances des signaux vidéo couleur ou
monochrome (noir et blanc) via un câble UTP
Balun vidéo passif 4 canaux (non amplifié)
Alimentation en sortie 36 V (100 W et 150 W)
Chaque sortie doit être couplée au transmetteur
vidéo de la caméra réf. 430628, qui est également
capable d'alimenter la caméra en 12 Vdc
Balun vidéo passif 8 canaux (non amplifié)
Alimentation en sortie 36 V (100 W et 150 W)
Chaque sortie doit être couplée au transmetteur
vidéo de la caméra réf. 430628, qui est également
capable d'alimenter la caméra en 12 Vdc
Transmetteur vidéo passif (RJ45) avec alimentation
12 Vdc pour la caméra
430613
Réf.
430613
430614
430616
Accessoires de câblage
Isolateur optique vidéo
Supprime les interférences telles que distorsions,
déchirements vidéo, barres transversales, grilles et
neige
La tension de sectionnement atteint 800 V. Il est
équipé d'une excellente protection contre les
surtensions et peut être largement utilisé pour
la transmission vidéo dans les systèmes de
vidéosurveillance
Connecteur BNC en boîtier plastique
Pince à sertir
Alimentation
430601
430602
430600
Alimentation stabilisée en boîtier plastique
Entrée : 230 Vac, sortie : 12 Vdc - 2,5 A
Indice de protection : IP 30
Indice de protection contre les chocs mécaniques :
IK 05
Alimentation stabilisée en boîtier plastique DIN
(4 modules)
Entrée : 230 Vac - 50 Hz, sortie : 12 Vdc - 4,5 A
Alimentation enfichable : 12 Vdc - 0,5 A
885
Tableau de choix
caméras IP
CAMÉRAS DÔMES
CAMERAS COMPACTES
CARACTÉRISTIQUE(1)
JOUR/NUIT
UTILISATION
RESOLUTION (MP)
DEGRE DE
PROTECTION IP
DIMENSIONS CCD
OBJECTIF
430636
430632
430637
430635
430638
430630
430640
430644
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
EXTERIEUR
INTERIEUR
EXTERIEUR
EXTERIEUR
EXTERIEUR
EXTERIEUR
1,3 MP (720p)
1,3 MP (720p)
2 MP (1080p)
3 MP (1080p)
1,3 MP
(720p)
1,3 MP
(720p)
1,3 MP (720p)
2 MP (1080p)
IP 65
IP 30
IP 65
IP 65
IP 30
IP 30
IP 65
IP 65
1/3"
1/3"
1/3"
1/2,8"
1/3"
1/3"
1/3"
1/2"8
2,8 mm
2,8 mm
2,8 mm
3,3-12 mm
3,6 mm
3,6 mm
3,6 mm
3,3-12 mm
Couleur :
0,2 lux / F 1,6,
N/B :
0,01 lux / F 1,6
Couleur :
0,2 lux / F 1,2,
N/B :
0,01 lux / F 1,2
0 Lux avec LED
IR activée
Couleur :
0,1 lux /
F 1,8,
0 Lux avec
LED IR
activée
Couleur :
Couleur :
Couleur :
0,1 lux / F 1,4,
0,1 lux /
0,2 lux / F 1,2,
N/B :
F 8,0,
N/B :
0 Lux avec 0,0005 lux / F 1,2
0,01 lux / F 1,2
LED IR 0 Lux avec LED IR 0 Lux avec LED IR
activée
activée
activée
Couleur :
0,1 lux / F 1,4,
Couleur :
N/B :
0,1 lux / F 1,4,
SENSIBILITE (LUX) 0,005 lux / F 1,2,
N/B :
0 Lux avec LED 0,005 lux / F 1,4
IR activée
INTERIEUR INTERIEUR
OUI,
distance 20 m
NON
NON
OUI,
distance 25 m
OUI,
distance
10 m
OUI,
distance
10 m
OUI,
distance 15 m
OUI,
distance 20 m
WDR
NON
NON
DWDR
DWDR
DWDR
DWDR
NON
DWDR
ICR
OUI
NON
NON
OUI
OUI
OUI
OUI
OUI
BLC
OUI
OUI
OUI
OUI
OUI
OUI
NON
OUI
4 zones
4 zones
4 zones
4 zones
4 zones
4 zones
4 zones
4 zones
ONVIF 2 /
Profile S
ONVIF 2 /
Profile S
ONVIF 2 /
Profile S
ONVIF 2 /
Profile S
ONVIF 2 /
Profile S
ONVIF 2 / Profile S
MEMOIRE SD
NON
NON
OUI
OUI
OUI
OUI
NON
OUI
REMARQUE
PoE
PoE
PoE
PoE
PoE
WiFi
PoE
PoE
LED INFRAROUGE
(IR)
ZONE DE
CONFIDENTIALITE
ONVIF
1: Pour connaître la signification des abréviations utilisées pour décrire les caractéristiques des caméras, voir p. 875
Références en rouge : produits nouveaux
886
ONVIF 2 / ONVIF 2 /
Profile S
Profile S
CAMERAS MODULAIRES
CAMERAS MOTORISEES
430645
430642
430660
430661
430662
430652
430651
OUI
OUI
OUI
OUI
OUI
OUI
OUI
EXTERIEUR
EXTERIEUR
INTERIEUR
INTERIEUR
INTERIEUR
EXTERIEUR
EXTERIEUR
2 MP (1080p)
3 MP (1080p)
1,3 MP (720p)
3 MP (1080p)
5 MP (1080p)
1,3 MP (720p)
2 MP (1080p)
IP 65
IP 65
IP 30
IP 30
IP 30
IP 65
IP 65
1/2"8
1/2"8
1/3"
1/2,8"
1/3"
1/3"
1/2,8"
3,6 mm
3,3-12 mm
C/CS
C/CS
C/CS
4,7-84,6 mm
Zoom optique 18X
3-9 mm
Couleur :
0,2 lux / F 1,2,
N/B :
0,01 lux / F 1,2
0 Lux avec LED IR
activée
Couleur :
0,2 lux / F 1,2,
N/B :
0,01 lux / F 1,2
0 Lux avec LED IR
activée
Couleur :
0,1 lux / F 1,2,
N/B :
0,005 lux / F 1,2
Couleur :
0,2 lux / F 1,2,
N/B :
0,01 lux / F 1,2
Couleur :
0,6 lux / F 1,2,
N/B :
0,08 lux / F 1,2
Couleur :
0,5 lux / F 1,6,
N/B :
0,02 lux / F 1,6
Couleur :
0,05 lux / F 1,6,
N/B :
0,0005 lux / F 1,6
OUI,
distance 15 m
OUI,
distance 20 m
NON
NON
NON
NON
NON
DWDR
DWDR
DWDR
DWDR
DWDR
WDR
DWDR
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
4 zones
4 zones
4 zones
4 zones
4 zones
24 zones
24 zones
ONVIF 2 / Profile S
ONVIF 2 / Profile S
ONVIF 2 / Profile S
ONVIF 2 / Profile S
ONVIF 2 / Profile S
ONVIF 2 / Profile S
ONVIF 2 / Profile S
NON
OUI
OUI
OUI
OUI
OUI
OUI
PoE
PoE
PoE
adaptateur C/CS
inclus
PoE
adaptateur C/CS
inclus
PoE
adaptateur C/CS
inclus
Zoom optique 18X
Zoom digital 16X
Zoom optique 3X
Références en rouge : produits nouveaux
887
Vidéosurveillance sur IP
caméras dômes
430635
430632
Réf.
430632
430636
430636
Caméras dômes
430637
Réf.
Caméra dôme DWDR intérieure 1,3 mégapixel
(720p) 2,8 mm
Caméra jour/nuit HD 720p - Montage au plafond ou mural
Sensibilité : couleur : 0,1 lux / F 1,4 ; N/B : 0,005 lux / F 1,4
Capteur : CMOS Aptina 1/3" 1,3 mégapixel avec
balayage progressif
Objectif : 2,8 mm
Format de compression : H.264 (double encodage de
2 flux simultanés)
Flux principal : 15 ips @ 1,3 MP ou 25 ips @ 720p
Flux secondaire :
25 ips @ D1
1 connecteur RJ45
Montage au plafond ou mural
Boîtier plastique blanc
Alimentation : PoE (802.3af classe 3) ou 12 Vdc (non
fournie)
Puissance consommée : 1,5 W / 0,125 A
IP 30 / IK 04
Conforme ONVIF 2 / Profile S
Caméra extérieure 1,3 mégapixel (720p) 2,8 mm
Caméra jour/nuit 720p avec fonction ICR
Eclairage infrarouge via LED intégrées, portée
15 mètres
Sensibilité : couleur : 0,1 lux / F 1,4 ; N/B : 0,005 lux / F 1,2
0 lux avec LED IR activée
Capteur : CMOS Aptina 1/3" 1,3 mégapixel avec
balayage progressif
Objectif : 2,8 mm
Format de compression : H.264 (double encodage de
2 flux simultanés)
Flux principal : 15 ips @ 1,3 MP ou 25 ips @ HD 720p
Flux secondaire : 25 ips @ D1
Montage mural
Boîtier métallique / plastique blanc
Alimentation : PoE (802.3af classe 3) ou 12 Vdc
(non fournie)
Puissance consommée : 6 W / 0,5 A
IP 65 / IK 07
Température de fonctionnement : - 30 °C + 70 °C
Conforme ONVIF 2 / Profile S
430637
430635
Références en rouge : produits nouveaux
888
Caméras dômes (suite)
Caméra dôme DWDR extérieure 2 mégapixels
(1080p) 2,8 mm
Caméra jour/nuit Full HD 1080p - Montage au plafond
ou mural
Sensibilité : couleur : 0,2 lux / F 1,6 ; N/B : 0,01 lux / F 1,6
Capteur : CMOS Sony Exmor 1/2,8" 2 mégapixels
avec balayage progressif
Objectif : 2,8 mm
Compression : H.264 (double encodage de 2 flux
simultanés)
Flux principal : 15 ips @ 1,3 MP ou 25 ips @ Full
HD 1080p
Flux secondaire : 25 ips @ D1
Boîtier métallique blanc
Alimentation : PoE (802.3af classe 3) ou 12 Vdc
(non fournie)
Puissance consommée : 1,5 W / 125 mA
IP 65 / IK 07
Mémoire interne : carte micro-SD (fournie)
Température de fonctionnement : - 30 °C + 70 °C
Conforme ONVIF 2 / Profile S
Caméra dôme DWDR extérieure 3 mégapixels
(1080p) objectif 3,3 -12 mm varifocal
Fonction jour/nuit avec ICR
Portée de l'éclairage infrarouge : 20 m
Sensibilité : couleur : 0,2 lux / F 1,2 ; N/B : 0,01 lux /
F 1,2
0 lux avec LED IR activée
Capteur : CMOS Sony Exmor 1/2,8" 3 mégapixels
avec balayage progressif
Objectif : 3,3-12 mm varifocal
Format de compression : H.264 (double encodage de
2 flux simultanés)
Flux principal : 15 ips @ 3 MP ou 25 ips @ Full HD
1080p Flux secondaire : 25 ips @ D1
Alimentation : PoE (802.3af classe 3) ou
12 Vdc/24 Vac (non fournie)
Mémoire interne : carte micro-SD (non fournie)
2 entrées / 1 sortie d'événement (contact NO/NF libre
de potentiel)
1 connecteur BNC
Montage au plafond ou mural
Boîtier métallique blanc
IP 65 / IK 07
Puissance consommée : 10 W
Température de fonctionnement : - 30 °C à + 70 °C
Conforme ONVIF 2 / Profile S
Vidéosurveillance sur IP
caméras compactes
430638
430640
Réf.
430638
430630
430640
430645
430645
Caméras compactes
430644/42
Réf.
Caméra intérieure DWDR 1,3 mégapixel (720p)
3,6 mm
Portée de l'éclairage par LED blanche : 10 m
Capteur PIR intégré pour la détection de mouvement
Sensibilité : couleur : 0,1 lux / F1,8 ; 0 lux avec LED
blanche activée
Capteur : CMOS Aptina 1/3" 1,3 mégapixel avec
balayage progressif
Objectif : 3,6 mm
Format de compression : H.264 (double encodage de
2 flux simultanés)
Flux principal : 15 ips @ 1,3 MP ou 25 ips @ HD 720p
Flux secondaire : 25 ips @ D1
Mémoire interne : carte micro-SD (non fournie)
Boîtier plastique blanc
Alimentation : PoE (802.3af classe 3) ou 12 Vdc
(non fournie)
Puissance consommée : 4 W / 0,5 A
IP 30 / IK 04
Conforme ONVIF 2 / Profile S
Caméra jour/nuit 720p
Caméra jour/nuit 720p avec WiFi et sans PoE
Caméra extérieure 1,3 mégapixel (720p) 3,6 mm
Caméra jour/nuit 720p avec fonction ICR
Eclairage infrarouge via LED intégrées, portée
15 mètres
Sensibilité : couleur : 0,2 lux / F 1,2 ; N/B : 0,01 lux / F 1,2
0 lux avec LED IR activée
Capteur : CMOS Aptina 1/3" 1,3 mégapixel avec
balayage progressif
Objectif : 3,6 mm
Format de compression : H.264 (double encodage de
2 flux simultanés)
Flux principal : 15 ips @ 1,3 MP ou 25 ips @ HD 720p
Flux secondaire : 25 ips @ D1
Montage mural
Boîtier métallique blanc
Alimentation : PoE (802.3af classe 3) ou 12 Vdc
(non fournie)
Puissance consommée : 6 W / 0,5 A
IP 65 / IK 07
Température de fonctionnement : - 30 °C + 70 °C
Conforme ONVIF 2 / Profile S
Caméra extérieure 2 mégapixels (1080p) 3,6 mm
Caméra jour/nuit 1080p
Eclairage infrarouge via LED intégrées, portée
15 mètres
Sensibilité : couleur : 0,1 lux / F 1,2 ; N/B : 0,01 lux / F 1,2
0 lux avec LED IR activée
Capteur : CMOS Aptina 1/3" 2 mégapixels avec
balayage progressif
Objectif : 3,6 mm
Format de compression : H.264 (double encodage
de 2 flux simultanés)
Flux principal : 25 ips @ Full HD ou 25 ips @ HD 720p
Flux secondaire : 25 ips @ D1
Montage mural
Boîtier métallique blanc
Alimentation : PoE (802.3af classe 3) ou 12 Vdc
(non fournie)
Puissance consommée : 6 W / 0,5 A
IP 65 / IK 07
Température de fonctionnement : - 30 °C + 70 °C
Conforme ONVIF 2 / Profile S
430644
430642
Caméras compactes (suite)
Caméra extérieure 2 mégapixels (1080p) 3,3-12
mm
Caméra jour/nuit 1080p
Eclairage infrarouge via LED intégrées, portée
20 mètres
Sensibilité : couleur : 0,1 lux / F 1,2 ; N/B : 0,01 lux / F 1,2
0 lux avec LED IR activée
Capteur : Sony Exmor CMOS 1/3" 2 mégapixels avec
balayage progressif
Objectif : 3,3-12 mm
Format de compression : H.264 (double encodage
de 2 flux simultanés)
Flux principal : 25 ips @ Full HD ou 25 ips @ HD 720p
Flux secondaire : 25 ips @ D1
Montage mural
Boîtier métallique blanc
Alimentation : PoE (802.3af classe 3) ou 12 Vdc
(non fournie)
Puissance consommée : 10 W / 0,9 A
IP 65 / IK 07
Température de fonctionnement : - 30 °C + 70 °C
Conforme ONVIF 2 / Profile S
Caméra extérieure 3 mégapixels (1080p) 3,3-12
mm
Caméra jour/nuit 1080p
Eclairage infrarouge via LED intégrées, portée
20 mètres
Sensibilité : couleur : 0,1 lux / F 1,2 ; N/B : 0,01 lux / F 1,2
0 lux avec LED IR activée
Capteur : Sony Exmor CMOS 1/3" 3 mégapixels avec
balayage progressif
Objectif : 3,3-12 mm
Format de compression : H.264 (double encodage
de 2 flux simultanés)
Flux principal : 15 ips @ 3 MP ou 25 ips @ HD 1080p
Flux secondaire : 25 ips @ D1
Montage mural
Boîtier métallique blanc
Alimentation : PoE (802.3af classe 3) ou 12 Vdc
(non fournie)
Puissance consommée : 10 W / 0,9 A
IP 65 / IK 07
Température de fonctionnement : - 30 °C + 70 °C
Conforme ONVIF 2 / Profile S
Références en rouge : produits nouveaux
889
Vidéosurveillance sur IP
caméras motorisées et modulaires
430652
Réf.
430652
430651
430651
430660/61/62
Caméra motorisée
Réf.
Caméra dôme extérieure avec fonction WDR
1,3 mégapixel (720p), zoom optique 18x
Speed Dome jour/nuit 720p
Fonction jour/nuit avec ICR
Sensibilité : couleur : 0,5 lux / F 1,6 ; N/B : 0,02 lux / F 1,6
Capteur : CMOS Aptina 1/3" 1,3 mégapixel avec
balayage progressif
Objectif : zoom optique 18x (4,7-84,6 mm),
zoom numérique 16x
Format de compression : H.264 (double encodage de
2 canaux simultanés)
Flux principal : 15 ips @ 1,3 MP ou 25 ips @ 720p
Flux secondaire : 25 ips @ D1
Mémoire interne : carte micro-SD (non fournie)
1 entrée audio/1 sortie audio
1 BNC
Montage mural (support fourni)
Boîtier métallique blanc/gris
Alimentation : 24 Vac (fournie)
Puissance consommée : 15 W / 0,65 A (normal),
50 W / 2,1 A (avec chauffage)
IP 65 / IK 07
Température de fonctionnement : - 30 °C + 70 °C
Conforme ONVIF 2 / Profile S
Caméra dôme extérieure 2 mégapixels (1080p),
zoom optique 3x
Speed Dome jour/nuit 1080p
Fonction jour/nuit avec ICR
Sensibilité : couleur : 0,05 lux / F 1,6 ; N/B : 0,0005 lux /
F 1,6
Capteur : Sony Exmor CMOS 1/2,8" 2 mégapixels
avec balayage progressif
Objectif : zoom optique 3x (3-9 mm),
Format de compression : H.264 (double encodage
de 2 canaux simultanés)
Flux principal : 25 ips @ Full HD 1080p ou 25 ips @
HD 720p
Flux secondaire : 25 ips @ D1
Montage mural (support fourni)
Alimentation : 24 Vac (fournie)
Puissance consommée : 15 W / 1,3 A (normal),
50 W / 2,1 A (avec chauffage)
IP 65 / IK 07
Température de fonctionnement : - 30 °C + 70 °C
Conforme ONVIF 2 / Profile S
430660
430661
430662
Références en rouge : produits nouveaux
890
Caméras modulaires
Caméra intérieure DWDR 1,3 mégapixel (720p)
Caméra jour/nuit 720p avec fonction ICR
Sensibilité : couleur : 0,1 lux / F 1,2 ; N/B : 0,005 lux / F 1,2
Capteur : CMOS Aptina 1/3" 1,3 mégapixel avec
balayage progressif
Objectifs compatibles : montures C/CS / diaphragme
automatique pris en charge
Format de compression : H.264 (double encodage de
2 flux simultanés)
Flux principal : 15 ips @ 1,3 MP ou 25 ips @ HD 720p
Flux secondaire : 25 ips @ D1
1 entrée audio/1 sortie audio (bidirectionnel)
1 entrée d'événement/1 sortie d'événement (contact
NO/NF libre de potentiel)
1 connecteur BNC
Montage au plafond ou mural
Boîtier métallique blanc
Alimentation : PoE (802.3af classe 3) ou 12 Vdc (fournie)
Puissance consommée : 5 W / 0,41 A. IP 30 / IK 04
Conforme ONVIF 2 / Profile S
Caméra intérieure DWDR 3 mégapixels (1080p)
Caméra jour/nuit 1080p avec fonction ICR
Sensibilité : couleur : 0,2 lux / F 1,2 ; N/B : 0,01 lux / F 1,2
Capteur : Sony Exmor 1/2,8" 3 mégapixels avec
balayage progressif
Objectifs compatibles : montures C/CS / diaphragme
automatique pris en charge
Format de compression : H.264 (double encodage de
2 canaux simultanés)
Flux principal : 15 ips @ 3 MP ou 25 ips @ Full HD 1080p
Flux secondaire : 25 ips @ D1
Mémoire interne : carte micro-SD (non fournie)
1 entrée audio/1 sortie audio (bidirectionnel)
1 entrée d'événement/1 sortie d'événement (contact
NO/NF libre de potentiel)
1 connecteur BNC
Montage au plafond ou mural
Boîtier métallique blanc. IP 30 / IK 04
Puissance consommée : 5 W
Conforme ONVIF 2 / Profile S
Caméra intérieure DWDR 5 mégapixels (1080p)
Caméra jour/nuit 1080p avec fonction ICR
Sensibilité : couleur : 0,6 lux / F 1,2 ; N/B : 0,08 lux / F 1,2
Capteur : Sony Exmor 1/3" 5 mégapixels avec
balayage progressif
Objectifs compatibles : montures C/CS /
diaphragme automatique pris en charge
Format de compression : H.264 (double encodage
de 2 canaux simultanés)
Flux principal : 8 ips @ 5 MP ou 25 ips @ Full HD 1080p
Flux secondaire : 25 ips @ D1
Mémoire interne : carte micro-SD (non fournie)
1 entrée audio/1 sortie audio (bidirectionnel)
1 entrée d'événement/1 sortie d'événement (contact
NO/NF libre de potentiel)
1 connecteur BNC
Montage au plafond ou mural
Boîtier métallique blanc. IP 30 / IK 04
Puissance consommée : 6 W / 0,5A
Conforme ONVIF 2 / Profile S
Vidéosurveillance sur IP
accessoires
430691
Réf.
430692
430693
430691
430584
430585
Accessoires
Boîtier métallique extérieur PoE
- Boîtier à régulation thermique pour installation
extérieure
- Aluminium couleur ivoire
- Gaine à câbles intégrée au boîtier (presse-étoupes
et montage mural inclus)
- Ouverture par le haut
- Support interne ajustable pour réglage précis de la
position de la caméra
- Chauffage 20 W
- Alimentation Hi-PoE (injecteur fourni)
- IP 65 / IK 10
- Pour montage sur perche, ajouter réf. 430591
Température de fonctionnement : - 30 °C à + 60 °C
- Fonctions avancées : 4 sorties 12 V= et 1 port
RJ 45 PoE disponible à l'intérieur
Boîtier métallique extérieur PoE avec IR
- Boîtier à régulation thermique et ventilation pour
installation extérieure
- Aluminium couleur ivoire
- Gaine à câbles intégrée au boîtier (presse-étoupes
et montage mural inclus)
- Eclairage infrarouge par LED intégrées
- Portée des LED réglable : 50 - 70 m
- Capteur de luminosité pour le déclenchement de
l'éclairage infrarouge
- Chauffage 20 W, dissipation thermique par
ventilateur intégré
- Désembuage automatique
- Alimentation Hi-PoE (injecteur fourni)
- IP 65 / IK 10
Température de fonctionnement : - 30 °C à + 60 °C
- Ouverture par le haut
- Pour montage sur perche, ajouter réf. 430591
- Fonctions avancées :
• éclairage infrarouge automatiquement activé par
capteur de luminosité
• contact de sortie NO/NF déclenché par le capteur
de luminosité (pour contrôle du basculement jour/nuit
de la caméra par exemple)
• Fonctions avancées : 4 sorties 12 V= et 1 port
RJ 45 PoE disponible à l'intérieur
- Montage sur perche pour boîtier métallique extérieur
- Système de montage sur perche
(diamètre 83-177 mm)
Réf.
430584
430585
Objectifs pour caméras à équiper
Objectif 1/2,7" 3,3 – 12 mm
- Objectif varifocal mégapixel
- Compatible avec caméras D1 et mégapixels
- Ajustable entre 3,3 et 12 mm
- Monture d'objectif : monture CS
- Alimentation DC
- Compatible éclairage infrarouge
Objectif 1/2,8" 5 – 50 mm
- Objectif varifocal mégapixel
- Compatible avec caméras D1 et mégapixels
- Ajustable entre 10 et 40 mm
- Monture d'objectif : monture CS
- Alimentation DC
- Compatible éclairage infrarouge
Carte micro-SD 4 Go
430687
- Carte mémoire 4 Go pour caméra IP
- Fourni avec adaptateur pour carte SD
Panneau de signalement de zone sous
vidéosurveillance
430620
- Panneau de vidéosurveillance à installer à l'entrée
du bâtiment pour signaler la présence d'un système
de vidéosurveillance
- Conforme aux lois n° 95-73 du 21/01/1995 et
n° 2006-64 du 23 janvier 2006, aux décrets
n° 96-926 du 17/10/1996 et n° 2009-86 du
22 janvier 2009
- Montage : par vis ou adhésif double-face (fourni)
891
Vidéosurveillance sur IP
encodeurs et décodeurs
430624
Réf.
430624
430625
892
430625
Encodeurs vidéo pour caméras analogiques
Encodeur vidéo mono-canal
- Permet la connexion d'une caméra analogique à un
réseau Ethernet
- Flux principal : 25 ips @ D1
- Flux secondaire : 25 ips @ CIF
- Format de compression : H.264 (double encodage
de 2 canaux simultanés)
- Mémoire interne : carte micro-SD (non fournie)
- 1 entrée audio/1 sortie audio (bidirectionnel)
- 4 entrées d'événement / 2 sorties d'événement
(contact NO/NF
libre de potentiel)
- 1 entrée vidéo BNC (pour encodage) / 1 sortie
analogique BNC (pour diffusion locale)
- Pour montage au plafond, mural ou en coffret (non
fourni)
- Boîtier métallique gris
- IP 30 / IK 04
- Alimentation 12 Vdc (fournie)
- Puissance consommée : 5 W
Encodeur vidéo 4 canaux
Permet de connecter jusqu'à 4 caméras analogiques
sur un réseau Ethernet
- Flux principal : 25 ips @ D1
- Flux secondaire : 25 ips @ CIF
- Format de compression : H.264 (double encodage
de 2 canaux simultanés)
- Mémoire interne : carte micro-SD (non fournie)
- 1 entrée audio/1 sortie audio (bidirectionnel)
- 4 entrées d'événement / 2 sorties d'événement
(contact NO/NF libre de potentiel)
- 4 entrées vidéo BNC (pour encodage) / 1 sortie
analogique BNC (pour diffusion locale)
- Pour montage au plafond, mural ou en coffret
(non fourni)
- Boîtier métallique gris
- IP 30 / IK 04
- Alimentation 12 Vdc (fournie)
- Puissance consommée : 5 W
Réf.
430626
Décodeur Vidéo
Décodeur 28 canaux D1
Pour connexion à un réseau Ethernet
Permet le décodage des images sur 4 écrans pour
1 à 28 caméras IP, encodeurs, enregistreurs vidéo
numériques ou enregistreurs vidéo réseau
- Format de compression vidéo : H.264
- 25 images par seconde pour 28 caméras en
résolution D1, 14 caméras en résolution 720p ou
7 caméras en résolution 1080p
- Capacité d'affichage des images en plein écran ou
en fenêtres (avec configuration écran par écran)
- 1 entrée audio/8 sorties audio (bidirectionnel)
- 16 entrées d'événement / 8 sorties d'événement
(contact NO/NF libre de potentiel)
- 1 connecteur RJ45
- sorties vidéo : 4 BNC, 4 VGA et 4 HDMI (pour
diffusion locale)
- Pour installation sur bureau ou en baie 19"
- Boîtier métallique noir
- IP 30 / IK 04
- Alimentation : 12 Vdc (fournie)
- Puissance consommée : 20 W
Tableau de choix
enregistreurs vidéo réseau
GAMME D'ENREGISTREURS VIDÉO RÉSEAU
ENREGISTREURS VIDÉO RÉSEAU PoE
ENREGISTREURS VIDÉO RÉSEAU
CARACTÉRISTIQUE
430673
430690
430683
430684
4
8
16
32
H.264
H.264
H.264
H.264
1 Tb
2 Tb
2 Tb
4 Tb
2 (1 déjà connecté)
2 (1 déjà connecté)
2 (1 déjà connecté)
8 (7 en cas de connexion du
graveur DVDRW)
REDONDANCE
OUI
OUI
OUI
OUI
RESEAU (LAN)
OUI
OUI
OUI
OUI
ENTREES AUDIO
1 (BNC)
1 (BNC)
1 (BNC)
1 (BNC)
SORTIES AUDIO
1 (BNC)
1 (BNC)
1 (BNC)
1 (BNC)
1 BNC 1 VGA 1 HDMI
1 BNC 1 VGA 1 HDMI
1 BNC 1 VGA 1 HDMI
1 BNC 1 VGA 1 HDMI
4 ENTREES / 3 SORTIES
8 ENTREES / 3 SORTIES
8 ENTREES / 3 SORTIES
16 ENTREES / 3 SORTIES
100 ips @ 1080p /
100 ips @ 720p / 100 ips @ D1
100 ips @ 1080p /
200 ips @ 720p / 200 ips @ D1
100 ips @ 1080p /
200 ips @ 720p / 200 ips @ D1
100 ips @ 1080p /
200 ips @ 720p / 400 ips @ D1
GRAVEUR
NON
NON
NON
DVD-RW
LOGICIEL DE
CONTRÔLE
OUI
OUI
OUI
OUI
INTERFACE WEB
OUI
OUI
OUI
OUI
NAVETTE D'AVANCE
CONTINUE
NON
NON
NON
OUI
FILIGRANAGE
OUI
OUI
OUI
OUI
iPhone, Android
iPhone, Android
iPhone, Android
iPhone, Android
RS485 POUR PTZ
OUI
OUI
OUI
OUI
SOURIS
OUI
OUI
OUI
OUI
TELECOMMANDE
OUI
OUI
OUI
OUI
SWITCH AVEC PoE
INTÉGRÉ
OUI, 4 ports
OUI, 8 ports
NON
NON
OUI
OUI
OUI
OUI
12 Vdc
12 Vdc
12 Vdc
230 Vac
375 x 285 x 45
375 x 285 x 45
375 x 285 x 45
440 x 460 x 89
NON
NON
NON
OUI
ENTREES VIDEO
TYPE DE
COMPRESSION
TAILLE DU DISQUE
DUR
PORTS DISQUE DUR
SORTIES
PRINCIPALES
ENTREES/SORTIES
D'ALARME
QUALITE
D'ENREGISTREMENT
(IPS)
PRISE EN CHARGE
SMARTPHONE
PORT USB
ALIMENTATION
DIMENSIONS (MM)
POIDS (KG)
COMPATIBILITE
RACK 19''
Références en rouge : produits nouveaux
893
Vidéosurveillance sur IP
enregistreurs vidéo réseau PoE
430673
Réf.
430673
430690
Enregistreurs vidéo réseau
Réf.
Enregistreur vidéo réseau PoE 4 caméras
Switch 4 emplacements avec PoE intégré
Pentaplex : simultanéité du direct, de
l'enregistrement, de la lecture, de l'extraction et de
l'accès distant
- Contrôle en façade, par souris ou à distance
- Format de compression vidéo : H.264
- Nombre d'images enregistrées :
• jusqu'à 25 images par seconde pour 4 caméras en
résolution Full HD
• jusqu'à 25 images par seconde pour 4 caméras en
résolution HD
• jusqu'à 25 images par seconde pour 4 caméras en
résolution D1
• Mémoire : disque dur interne 1 To
• 28 jours d'enregistrement par 4 caméras à
25 images par seconde en résolution D1 (débit de
768 Kbits/s par caméra)
• ou 10 jours d'enregistrement par 4 caméras à
25 images par seconde en résolution HD (débit de
2 Mbits/s par caméra)
• ou 5 jours d'enregistrement par 4 caméras à
25 images par seconde en résolution Full HD (débit
de 4 Mbits/s par caméra)
- Emplacements pour disques durs
supplémentaires : 2
- Sortie écran : BNC, VGA et HDMI (résolution
maximum : 1080p)
- Ports USB : 2 (pour la souris et un disque dur
externe)
- Port eSATA : 1 (pour un disque dur externe)
- 4 entrées / 3 sorties d'alarme : contacts NO-NF
Fonctions avancées :
• les caméras branchées au switch PoE sont
alimentées
• détection et configuration IP automatique des
caméras branchées au switch
• profils utilisateur multiples
• enregistrements consultables sur smartphone
ou PC
• compatible avec le logiciel de gestion VMS
(réf. 430621), recherche automatique des caméras
connectées au réseau
• capacité de visualisation en direct ou en différé
via les enregistrements stockés sur l'enregistreur,
consultables directement via l'interface Web
• diffusion des canaux principal et secondaire des
caméras du réseau
• détection de mouvement/masquage vidéo/
blocage vidéo multi-zone intégrés, avec possibilité
d'enregistrer l'événement sur disque dur et/ou de
déclencher les contacts de sortie d'événement de
l'enregistreur et/ou d'envoyer un e-mail
• contact d'entrée d'événement sur l'enregistreur
avec enregistrement sur disque dur et/ou envoi d'un
e-mail
• capacité d'affichage et d'enregistrement des
canaux des caméras connectées aux enregistreurs
vidéo numériques réf. 430757/58/59
• logiciel PC fourni pour la détection automatique sur
le réseau et l'attribution automatique des adresses
- Conforme ONVIF (nous contacter pour une liste des
références prises en charge)
- Alimentation : 230 Vac
- Puissance consommée : 20 W sans disque dur
- Dimensions (l x h x p) : 375 x 285 x 45 mm
- Télécommande IR, souris et alimentation incluses
430690
Références en rouge : produits nouveaux
894
Enregistreurs vidéo réseau (suite)
Enregistreur vidéo réseau PoE 8 caméras
Switch 8 emplacements avec PoE intégré
Pentaplex : simultanéité du direct, de
l'enregistrement, de la lecture, de l'extraction et de
l'accès distant
- Contrôle en façade, par souris ou à distance
- Format de compression vidéo : H.264
- Nombre d'images enregistrées :
• jusqu'à 25 images par seconde pour 4 caméras en
résolution Full HD
• jusqu'à 25 images par seconde pour 8 caméras en
résolution HD
• jusqu'à 25 images par seconde pour 8 caméras en
résolution D1
• Mémoire : disque dur interne 2 To
• 28 jours d'enregistrement par 8 caméras à
25 images par seconde en résolution D1 (débit de
768 Kbits/s par caméra)
• ou 10 jours d'enregistrement par 8 caméras à
25 images par seconde en résolution HD (débit de
2 Mbits/s par caméra)
• ou 5 jours d'enregistrement par 8 caméras à
25 images par seconde en résolution Full HD (débit
de 4 Mbits/s par caméra)
- Emplacements pour disques durs
supplémentaires : 2
- Sortie écran : BNC, VGA et HDMI (résolution
maximum : 1080p)
- Ports USB : 2 (pour la souris et un disque dur
externe)
- Port eSATA : 1 (pour un disque dur externe)
- 8 entrées / 3 sorties d'alarme : contacts NO-NF
- Fonctions avancées :
• profils utilisateur multiples
• enregistrements consultables sur smartphone
ou PC
• compatible avec le logiciel de gestion VMS
(réf. 430621), recherche automatique des caméras
connectées au réseau
• capacité de visualisation en direct ou en différé
via les enregistrements stockés sur l'enregistreur,
consultables directement via l'interface Web
• diffusion des canaux principal et secondaire des
caméras du réseau
• détection de mouvement/masquage vidéo/
blocage vidéo multi-zone intégrés, avec possibilité
d'enregistrer l'événement sur disque dur et/ou de
déclencher les contacts de sortie d'événement de
l'enregistreur et/ou d'envoyer un e-mail
• contact d'entrée d'événement sur l'enregistreur
avec enregistrement sur disque dur et/ou envoi d'un
e-mail
• capacité d'affichage et d'enregistrement des
canaux des caméras connectées aux enregistreurs
vidéo numériques réf. 430757/58/59
• logiciel PC fourni pour la détection automatique sur
le réseau et l'attribution automatique des adresses
- Conforme ONVIF (nous contacter pour une liste des
références prises en charge)
- Alimentation : 230 Vac
- Puissance consommée : 20 W sans disque dur
- Dimensions (l x h x p) : 375 x 285 x 45 mm
- Télécommande IR, souris et alimentation incluses
Vidéosurveillance sur IP
enregistreurs vidéo réseau
430683
Réf.
430683
430684
Enregistreurs vidéo réseau
Réf.
Enregistreur vidéo réseau 16 caméras
Pentaplex : simultanéité du direct, de
l'enregistrement, de la lecture, de l'extraction et de
l'accès distant
- Contrôle en façade, par souris ou à distance
- Format de compression vidéo : H.264
- Nombre d'images enregistrées :
• jusqu'à 25 images par seconde pour 4 caméras en
résolution Full HD
• jusqu'à 25 images par seconde pour 8 caméras en
résolution HD
• jusqu'à 25 images par seconde pour 8 caméras en
résolution D1
• Mémoire : disque dur interne 2 To
• 14 jours d'enregistrement par 16 caméras à
25 images par seconde en résolution D1 (débit de
768 Kbits/s par caméra)
• ou 5 jours d'enregistrement par 16 caméras à
25 images par seconde en résolution HD (débit de
2 Mbits/s par caméra)
• ou 5 jours d'enregistrement par 16 caméras à
12 images par seconde en résolution Full HD (débit
de 4 Mbits/s par caméra)
- Emplacements pour disques durs
supplémentaires : 1
- Sortie écran : BNC, VGA et HDMI (résolution
maximum : 1080p)
- Ports USB : 2
- Port eSATA : 1 (pour un disque dur externe)
- 16 entrées / 3 sorties d'alarme : contacts NO-NF
- Fonctions avancées :
• profils utilisateur multiples
• enregistrements consultables sur smartphone
ou PC
• compatible avec le logiciel de gestion VMS
(réf. 430621), recherche automatique des caméras
connectées au réseau
• capacité de visualisation en direct ou en différé
via les enregistrements stockés sur l'enregistreur,
consultables directement via l'interface Web
• diffusion des canaux principal et secondaire des
caméras du réseau
• détection de mouvement/masquage vidéo/
blocage vidéo multi-zone intégrés, avec possibilité
d'enregistrer l'événement sur disque dur et/ou de
déclencher les contacts de sortie d'événement de
l'enregistreur et/ou d'envoyer un e-mail
• contact d'entrée d'événement sur l'enregistreur
avec enregistrement sur disque dur et/ou envoi d'un
e-mail
• capacité d'affichage et d'enregistrement des
canaux des caméras connectées aux enregistreurs
vidéo numériques réf. 430757/58/59
• logiciel PC fourni pour la détection automatique sur
le réseau et l'attribution automatique des adresses
- Conforme ONVIF (nous contacter pour une liste des
références prises en charge)
- Alimentation : 230 Vac
- Puissance consommée : 20 W sans disque sur
- Dimensions (l x h x p) : 375 x 285 x 45 mm
- Télécommande IR, souris et alimentation incluses
430684
Enregistreurs vidéo réseau (suite)
Enregistreur vidéo réseau 32 caméras
Pentaplex : simultanéité du direct, de
l'enregistrement, de la lecture, de l'extraction et de
l'accès distant
- Contrôle en façade, par souris ou à distance
- Graveur DVD intégré
- Format de compression vidéo : H.264
- Nombre d'images enregistrées :
• jusqu'à 25 images par seconde pour 4 caméras en
résolution Full HD
• jusqu'à 25 images par seconde pour 8 caméras en
résolution HD
• jusqu'à 25 images par seconde pour 16 caméras
en résolution D1
• Mémoire : disque dur interne 4 To
• 14 jours d'enregistrement par 32 caméras à
25 images par seconde en résolution D1 (débit de
768 Kbits/s par caméra)
• ou 10 jours d'enregistrement par 32 caméras à
12 images par seconde en résolution HD (débit de
2 Mbits/s par caméra)
• ou 10 jours d'enregistrement par 32 caméras à
6 images par seconde en résolution Full HD (débit
de 4 Mbits/s par caméra)
- Emplacements pour disques durs
supplémentaires : 7
- Sortie écran : BNC, VGA et HDMI (résolution
maximum : 1080p)
- Ports USB : 4 (pour la souris et un disque dur
externe)
- Port eSATA : 1 (pour un disque dur externe)
- 16 entrées / 3 sorties d'alarme : contacts NO-NF
- 1 connecteur RJ45
- Fonctions avancées :
• profils utilisateur multiples
• enregistrements consultables sur smartphone
ou PC
• compatible avec le logiciel de gestion VMS(réf.
430621), recherche automatique des caméras
connectées au réseau
• capacité de visualisation en direct ou en différé
via les enregistrements stockés sur l'enregistreur,
consultables directement via l'interface Web
• diffusion des canaux principal et secondaire des
caméras du réseau
• détection de mouvement/masquage vidéo/
blocage vidéo multi-zone intégrés, avec possibilité
d'enregistrer l'événement sur disque dur et/ou de
déclencher les contacts de sortie d'événement de
l'enregistreur et/ou d'envoyer un e-mail
• contact d'entrée d'événement sur l'enregistreur
avec enregistrement sur disque dur et/ou envoi d'un
e-mail
• capacité d'affichage et d'enregistrement des
canaux des caméras connectées aux enregistreurs
vidéo numériques réf. 430757/58/59
• logiciel PC fourni pour la détection automatique sur
le réseau et l'attribution automatique des adresses
- Protocoles réseau pris en charge : IPv4, HTTP, TCP/
IP, ICMP, RTSP, RTP, UDP, SMTP, NTP, DHCP, DNS,
filtrage IP, PPPOE, DDNS, FTP.
- Alimentation : 230 Vac
- Puissance consommée : 20 W sans disque dur
- Dimensions (l x h x p) : 440 x 460 x 89 mm
- Montage possible sur rack 19"
- Télécommande, souris et alimentation incluses
Références en rouge : produits nouveaux
895
Vidéosurveillance analogique
Ecrans VMS
logiciel VMS
QVue en mosaïque
430621
Réf.
430621
896
Logiciel de gestion VMS
- Logiciel PC permettant :
• la centralisation des vues des caméras :
- caméras IP connectées directement au réseau ou
enregistrées via un enregistreur vidéo réseau
- caméras analogiques connectées à un enregistreur
vidéo numérique HR ou à un encodeur vidéo
• l'accès aux enregistrements stockés sur les
enregistreurs vidéo numériques LAN et réseau
• l'enregistrement d'une ou plusieurs caméras
localement via le PC de gestion
• la recherche et l'exportation des enregistrements
locaux ou distants
• la gestion des caméras conformément au plan
• le contrôle des caméras mobiles
• la configuration distante des caméras IP,
enregistreurs vidéo numériques et réseau,
et encodeurs
• la recherche automatique des caméras IP,
enregistreurs vidéo numériques et réseau,
et encodeurs connectés au réseau
- Capacité : 1000 caméras, 36 maximum en
simultané
- Interface graphique
• Jusqu'à 8 affichages
- L'utilisation du logiciel nécessite que tous
les produits (caméras IP, enregistreurs vidéo
numériques et réseau) soient connectés au réseau
Ethernet
- Configuration minimale :
• Système d'exploitation : Windows XP, Windows Vista,
Windows 7
• Processeur : Intel Core i5-760
• RAM : 4 Go
• Carte son : standard
• Carte graphique : NVIDIA GeForce 9400GT ou
supérieure
• Carte réseau : Ethernet 10/100/1000
QVue de lecture
QVue du plan d'installation (pilotage des caméras)
Tableau de choix
écrans
ECRANS
CARACTÉRISTIQUE
430574
430570
430571
430572
430573
TAILLE D'IMAGE
7" / 17 cm
17" / 43 cm
19" / 48 cm
22" / 48 cm
32" / 81 cm
TYPE D'ÉCRAN
TFT - LCD
TFT - LCD
TFT - LCD
TFT - LCD
TFT - LCD
16/9
4/3
4/3
16/9
16/9
480 x 234
1280 x 1024
1280 x 1024
1920 x 1080
1920 x 1280
ENTRÉE VIDÉO
2 x BNC
2 x BNC
1 x VGA
1 x S-Video
2 x BNC
1 x VGA
1 x S-Video
2 x Entrée BNC
2 x Sortie BNC
2 x Entrée BNC
2 x Sortie BNC
ENTRÉE AUDIO
1
1
1
1
1
FORMAT DE L'ÉCRAN
RÉSOLUTION MAX.
897
Vidéosurveillance sur IP
écrans vidéo
430574
Réf.
430574
430570
430571
430572
430573
898
430570
430571
430572
Ecrans LCD couleur
Ecran LCD couleur 7" avec support de table ajustable
et télécommande IR fournis
Alimentation : 12 Vdc (alimentation fournie)
Ecran LCD TFT couleur 17" à matrice active
Format d'image : 4:3, résolution optimale :
1280 x 1024, bornes : BNC (entrée/sortie),
DC VGA, S-VIDEO
Alimentation : 12 Vdc (alimentation fournie)
Ecran LCD TFT couleur 19" à matrice active
Format d'image : 4:3, résolution optimale :
1280 x 1024, bornes : BNC (entrée/sortie),
DC VGA, S-VIDEO
Alimentation : 12 Vdc (alimentation fournie)
Ecran LCD couleur 22"
Format d'image : 4:3, résolution optimale :
1920 x 1080, bornes : BNC (entrée/sortie),
DC VGA, S-VIDEO, HDMI
Alimentation : 12 Vdc (alimentation fournie)
Ecran LCD couleur 32"
Format d'image : 4:3, résolution optimale :
1920 x 1080, bornes : BNC (entrée/sortie),
DC VGA, S-VIDEO, HDMI
Alimentation : 12 Vdc (alimentation fournie)
430573
Réf.
430614
430615
430617
430618
430619
430604
Accessoires et appareils
Connecteur à sertir BNC en boîtier plastique
Connecteur à visser BNC
Câble coaxial BNC femelle/femelle
Connecteur enfichable 12 V avec bornes à vis
Connecteur enfichable 12 V avec câble
Montage mural pour écrans LCD 17", 19" et 22"
- Montage ajustable (horizontalement et
verticalement)
- Points de montage : 2
- Kit de montage inclus
Contrôle d’accès
Contrôle d’accès
lecteurs autonomes
lecteurs autonomes et centralisables
077872
077878
Mode de fonctionnement : en autonome avec câblage direct de la gâche
ou ventouse
Alimentation : 12/24 VA /= (p. 901)
Equipés de 2 LEDs rouge/verte et d'un buzzer
Possibilité de configurer la sortie en mode alterné (ex. : pour activation/
désactivation d'une alarme)
Temporisation réglable de 1 à 255 s
Sauvegarde permanente en mémoire intégrée
Réf.
077872
077876
077878
Lecteurs extérieurs Soliroc
Montage saillie
IP 55 - IK 10 coque en alliage métallique
Dimensions (Larg. x Haut. x Prof.): 94 x 145 x 22 mm
Obturateur antivandale
Zone de lecture rétro-éclairée
Lecteur à badge
1 sortie relais pour gâche ou ventouse
1 entrée pour bouton-poussoir pour
déverrouillage intérieur
Jusqu'à 500 utilsateurs
Consommation : 130 mA en 12 V=
Clavier codé rétro-éclairé
1 sortie relais pour gâche ou ventouse
1 entrée pour bouton-poussoir pour
déverrouillage intérieur
Jusqu'à 99 utilisateurs
Consommation : 75 mA en 12 V=
Clavier codé rétro-éclairé avec bouton-poussoir
1 sortie relais pour gâche ou ventouse
1 entrée bouton-poussoir pour déverrouillage
intérieur
Equipé d'un bouton-poussoir NO en face avant
Jusqu'à 99 utilisateurs
Consommation : 75 mA en 12 V=
076703
076702
076701
2 modes de fonctionnement différents :
- en mode autonome avec un câblage direct de la gâche ou ventouse
- en mode centralisé avec câblage du lecteur sur le gestionnaire
réf. 076704 (p. 901)
Alimentation : 12 V= (p. 901)
Equipés de 2 LEDs rouge/verte et d'un buzzer, 1 sortie pour boutonpoussoir, 1 sortie relais NO/NF pour gâche ou ventouse, 1 entrée pour
gestionnaire de porte
Possibilité de configurer la sortie en mode alterné (ex. : pour activation/
désactivation d'une alarme)
Temporisation réglable de 1 à 255 s
Sauvegarde permanente en mémoire intégrée
Réf.
076703
076702
076701
Lecteurs intérieurs Mosaic
5 modules vertical - IP 40 - IK 04
Blanc
A équiper de plaque de finition Mosaic et supports
Batibox (p. 782-783)
Lecteur biométrique d'empreinte digitale
Adapté pour des locaux nécessitant un haut
niveau de sécurité tout en offrant un confort
d'utilisation
Jusqu'à 999 utilisateurs en mode autonome
ou en centralisé
Consommation : 145 mA
Lecteur à badge
Adapté aux utilisations les plus habituelles
en alliant niveau de sécurité élevé et facilité
d'emploi
Jusqu'à 500 utilisateurs en mode autonome
Jusqu'à 10000 en mode centralisé avec
gestionnaire Legrand réf. 076704
Compatible protocole Wiegand 26 bits
Consommation : 118 mA
Clavier codé
Adapté à des utilisations ne nécessitant pas
des niveaux de sécurité élevés
Jusqu'à 99 utilisateurs en mode autonome
Jusqu'à 10000 en mode centralisé avec
gestionnaire Legrand réf. 076704
Compatible protocole Wiegand 26 bits
Consommation : 47 mA
899
Contrôle d’accès
Contrôle d’accès
lecteurs centralisés
Q Principe d'installation en mode centralisé
Logiciel de
supervision
réf. 076706
Repérage sur
touches "5"
et "validation"
Boîte de
distribution
de zone Alimentation
Baie VDI
Gestionnaire
de porte
(réf. 076704)
B
076700
Réf.
076700
077873
076704
Lecteur intérieur
IP 54 - IK 07
Clavier codé pour huisserie
Compatible protocole Wiegand
Consommation : 100 mA
Montage en saillie
Noir - polycarbonate
Livré avec son alimentation dédiée
complémentaire pour fonctionnement en mode
autonome (500 codes)
Lecteurs extérieurs
077873
076716
076717
Montage en saillie
Compatible protocole Wiegand
Lecteur à badge et clavier codé rétro-éclairé
Programme Soliroc
Consommation : 150 mA maxi en 12 V=
Equipé de 2 LEDs rouge/verte et d'un buzzer
IP 55 - IK 10 coque en alliage métallique
Repérage sur touches "5" et "validation"
Obturateur antivandale
Lecteur à badge
Consommation : 80 mA
Equipé de 2 LEDs rouge/verte et d'un buzzer
Noir - polycarbonate
IP 65 - IK 10
Clavier codé
Consommation : 80 mA
Equipé d'un buzzer
Gris - Aluminium brossé
IP 65 - IK 10
Lecteur contrôle d'accès
Réseau VDI
Q Principe d'installation en mode autonome
Alimentation
B
Câble type
Bouton poussoir
A
Lecteur de contrôle
d'accès
Gâche électrique
ou ventouse
électromagnétique
Q Aide au choix
Lecteurs
A
Accessoires
de fermeture
B
Economiseur d'énergie
Clavier codé
Lecteur de badge
Lecteur empreinte
Gâche (encastrée)
Ventouse (saillie)
Niveau de
risque
+/+
++
+++
Alimentation
Porte donnant sur :
Intérieur
Extérieur
076728(2)
076701
077876/78
076702
077877
076703
sur mesure
040895/96/98
076707/08
413105(1)
076718 +
004792(1)
040749(1)
1 : le choix du type d'alimentation, avec ou sans batterie, permet de déterminer si l'ouverture
de la porte pourra fonctionner lors d'une coupure secteur
2 : Ne nécessite pas d'alimentation
Q Récapitulatif des consommations pour choix du nombre
d'alimentations
Lecteurs
Gestionnaire de portes
Gâches
Ventouses
Verrou motorisé
Total =
Non-secourue
Secourue
900
Réf.
076701
076702
076703
077872
077876
077878
076700
077873
076716
076717
076704
040898
040896
040895
076707
076708
076709
Consommation
47 mA
118 mA
145 mA
130 mA
75 mA
75 mA
100 mA
150 mA
80 mA
80 mA
175 mA
500 mA
200 mA
600 mA
600 mA
500 mA
470 mA
mA à comparer aux alimentations
Réf.
413105
004792
076718 +
batterie 040749
Consommation
1,3 A
2,5 A
4A
Total =
mA
Contrôle d’accès
kits & accessoires
076704
Réf.
076704
076705
076708
Gestionnaire de portes
Permet la gestion centralisée depuis un PC
(protocole IP) des lecteurs de contrôle d'accès
Possibilité de raccorder jusqu'à 2 lecteurs par
gestionnaire, et jusqu'à 128 gestionnaires par
installation
Si plusieurs gestionnaires sont installés, utiliser le
logiciel de gestion réf. 767 06 (ci-dessous)
Encombrement 6 modules (sur rail DIN)
Alimentation : 12 V DC - 175 mA maxi
1 entrée RJ 45 pour raccordement au réseau VDI
2 sorties pour raccordement de gâches ou
ventouses par contact sec
2 sorties pour raccordement des boutons-poussoirs
par contact sec
Logiciel
076706
004792
Réf.
076708
076709
040896
Facilite la gestion d'une installation comportant plus
de 2 gestionnaires de porte
Permet la supervision à partir d'un PC :
• des accès (intégration de plans CAD)
• des lecteurs, des badges
• des évènements (entrées, sorties)
• des plages horaires
076710
076711
076712
076713
Encodeur pour badges
Facilite la gestion des badges (création,
pertes, annulation, vols...) en autonome, ou
associé au logiciel de gestion réf. 076706
Se relie directement à un PC par connexion
USB
Badges
Badge porte-clés sans contact Mifare
13,56 MHz
Alimentation stabilisée modulaire 12V
Equipée :
- d’une protection électronique (surcharge et courtcircuits)
- d’une protection par fusible intégré en entrée
- d’un voyant vert de présence tension en sortie
Alimentation 115 - 230 VA
12 V=
076733
076734
Puissance
(W)
004792
Badge sans contact Mifare 13,56 MHz
Badge bi-technologies sans contact Mifare +
puce 125 KHz
Nécessaire pour fonctionnement d’une
installation avec lecteur de parking (sur mesure)
Badge sans contact Mifare 13,56 MHz
Mémoire étendue 4 Ko
Prêts à poser Kits (lecteurs autonome)
Pour porte intérieur
Kit comprenant :
• 1 clavier codé intérieur Mosaic réf. 076701
• 1 bouton-poussoir Mosaic réf. 077040, livré complet
• 1 alimentation secourue réf. 076718 et batterie
réf. 040749
Pour porte extérieur
Kit comprenant :
• 1 clavier codé extérieur Soliroc réf. 077876
• 1 bouton-poussoir Mosaic réf. 077040, livré complet
• 1 alimentation secourue réf. 076718 et batterie
réf. 040749
Ventouse 500 kg
Signalisation de la position du vantail par LED
bicolore et renvoi possible par contact inverseur
Contrôle de la position de la porte par effet Hall (non
compatible avec le fonctionnement du gestionnaire
local d’issue de secours réf. 038057)
Consommation : 24 V 250 mA 7,2 W, 12 V 500 mA
7,2 W
Verrou motorisé
Verrou motorisé avec déverrouillage intérieur manuel
Contact de position embarqué
12 V= - 410 mA
Pour installation en saillie
Gâche à 2 temps
Gâche à émission très courte de tension (2 temps)
12 V= - 200 mA
Pour fonctionnement en sas
Dimensions : 158 x 26 x 32 mm
Alimentations
Accessoires pour lecteur à badges
076705
Accessoires
413105
Intensité
(A)
Nbre de 17.5 mm
30
2.5
6
Alimentation redressée filtrée modulaire
Constituée :
- d’un transformateur de sécurité avec filtrage des
parasites
- d’un condensateur de filtrage
- d’une protection par CTP intégrée au primaire
- d’un double bornage utilisation
CTP : Cœfficient de température positive ; en cas de
coupure automatique pour surchage ou court-circuit,
couper l’alimentation et laisser refroidir avant remise
en service
12 V=
Puissance
(W)
Intensité
(A)
15
1.3
Capacité des bornes
câbles souples (mm2)
entrée
sortie
6
Nbre de
modules
6
5
Alimentation secourue
076718
Alimentation 12 V= - 4 A. Secourue par batterie
12 V - 7 Ah réf. 040749 (p. 1164) non livrée
901
