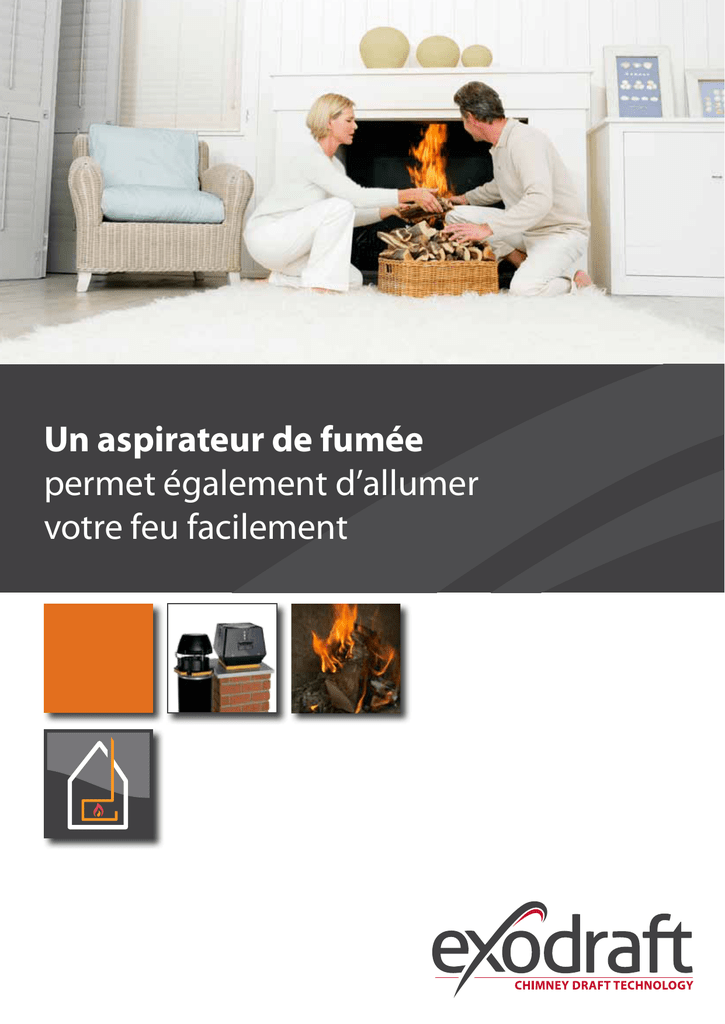

Aspirateur de fumée

Un aspirateur de fumée
permet également d’allumer
votre feu facilement
2
De nombreux foyers
connaissent divers problèmes
Une habitation sur quatre avec poêle ou cheminée à foyer ouvert a des problèmes
lorsqu’il faut allumer le feu. Les difficultés les plus fréquentes sont les suivantes :
Problèmes d’allumage
Si vous avez des problèmes d’allumage, c’est peut-être que vous n’utilisez pas le bon
combustible ou que vous manquez de tirage dans le conduit de cheminée. Le tirage
dans le conduit de cheminée est créé par la différence entre la température élevée
dans le conduit et la température plus froide à l’extérieur. Comme le conduit de
cheminée est encore froid pendant l’allumage, le tirage est limité et il peut être difficile
d’allumer. Il est important que le bois d’allumage soit sec et de commencer par de
petits morceaux de bois. Cela permet au feu de prendre rapidement et de dégager la
chaleur nécessaire pour créer un bon tirage dans le conduit.
Fumée refoulée dans la pièce
Si la fumée refoule du foyer, c’est que le tirage dans le conduit n’est peut-être pas
suffisant. Si votre maison est très bien isolée et surtout si vous avez une hotte
aspirante ou une installation de ventilation, le tirage du conduit de cheminée peut
être trop faible. Une disproportion entre la taille du foyer et le conduit de cheminée
peut être une autre cause de refoulement de fumée. Il est important de savoir que
le tirage naturel varie tout au long de l’année avec la température extérieure et est
influencé par les conditions météorologiques. Des facteurs tels que l’emplacement de
la cheminée (contre de hauts bâtiments ou à flanc de colline par exemple) peuvent
également influencer le tirage naturel de façon négative, provoquer un retour d’air et
donc de la fumée dans la pièce.
Le feu s’éteint
L’air contribue à assurer une bonne combustion. Le travail du conduit de cheminée
consiste à éliminer la fumée et par l’intermédiaire du tirage assurer l’arrivée d’air
frais correspondant à la quantité de fumée produite par le foyer. Le mauvais
fonctionnement d’un foyer peut être dû à des fuites dans le conduit de cheminée ou
au mauvais dimensionnement du poêle ou de la cheminée à foyer ouvert par rapport
au conduit de cheminée avec pour résultat un tirage insuffisant.
Odeur de fumée et encrassage par la suie
L’encrassage de la porte par la suie et l’odeur de fumée sont dus à une mauvaise
combustion. Le problème apparaît si vous utilisez un combustible humide, si vous avez
mal réglé le registre ou si le tirage du conduit de cheminée est insuffisant. Une bonne
combustion nécessite des températures élevées et suffisamment d’air. Si vous baissez
l’arrivée d’air trop vite, les gaz et particules non consumés montent dans le conduit et
sont à l’origine de suie et de fumée malorodante.
Ce n’est pas vous qui utilisez mal le foyer
C’est souvent une surprise pour de nombreuses personnes de constater que l’appareil
destiné à répandre une bonne ambiance dans la pièce se transforme en source
d’irritation et, dans le pire des cas, en véritable bombe polluante.
Lorsque l’ambiance est gâchée par des problèmes d’allumage, de refoulement de
fumée, de vitres encrassées ou de feu qui s’éteint, nombreux sont ceux qui croient que
ce sont eux qui utilisent mal le poêle. Les problèmes d’allumage peuvent être dus à
un mauvais combustible ou un combustible de mauvaise qualité mais la cause la plus
fréquente est un manque de tirage dans le conduit de cheminée.
Nous acceptons que le tirage dans le conduit de cheminée ne soit pas suffisamment
bon, avec pour résultat de la fumée et de la suie dans le salon. Tout comme il y a 30
ans, on tolérait la fumée et les relents de cuisine car nous n’étions pas nombreux à
avoir une hotte aspirante. Aujourd’hui, personne n’accepte de vivre avec des odeurs de
cuisine.
En réalité, personne n’a envie de vivre avec de la fumée et de la suie dans le salon,
notamment pour la simple raison d’un mauvais tirage ! Qui plus est, un tirage
mécanique de conduit de cheminée offre les mêmes avantages qu’une hotte aspirante.
Nombreux sont ceux qui croient
que c’est de leur faute si le foyer
fume. Mais la plupart du temps,
le problème est dû à un manque
de tirage dans le conduit de
cheminée.
3
4
Contrôlez le tirage
de votre conduit de cheminée
Il n’y a qu’une solution à vos problèmes de tirage
de conduit de cheminée
Si vous installez un aspirateur de fumée sur votre conduit de cheminée ainsi qu’un boîtier
de commande, vous contrôlez en permanence le tirage de votre conduit de cheminée.
En plus d’assurer un tirage optimal dès le moment où le foyer est allumé, un tirage
mécanique de conduit de cheminée vous offre également d’autres avantages :
Allumage rapide et facile
Vous pouvez, avec garantie, allumer votre feu facilement,
indépendamment des conditions météorologiques et des proportions
entre le conduit de cheminée et le foyer. Si l’environnement mérite
attention à vous yeux, il est également bon de savoir que plus le
feu prend rapidement, moins il y a d’émissions de particules vers
l’atmosphère et moins il y a d’incidence sur l’environnement.
Ni fumée ni odeur
Vous évitez le refoulement de fumée et les gênes olfactives dans le salon
même lors de l’allumage et de la réalimentation du fait que l’aspirateur
de fumée assure le tirage nécessaire pour faire monter la fumée dans le
conduit de cheminée.
Meilleure combustion et meilleure économie de chauffage
Avec le bon tirage dans le conduit de cheminée, il est possible
d’améliorer l’économie de chauffage en obtenant une combustion plus
régulière. Une combustion optimale peut réduire la consommation de
combustible jusqu’à 15 %.
Climat intérieur plus sain sans suie ni poussière
En allumant l’aspirateur de fumée lorsque vous nettoyez le foyer, la
fine poussière de cendres est aspirée dans le conduit plutôt que de se
répandre dans le salon et de retomber sur le mobilier. Comme toutes
les particules sont aspirées et sortent de la maison par la cheminée, le
climat reste sain.
Ventilation supplémentaire
Bénéfice supplémentaire, vous pouvez
utiliser l’aspirateur de fumée en tant que
ventilation été comme hiver quand le
foyer n’est pas en service. Si par exemple
vous laissez l’aspirateur de fumée tourner
à faible vitesse toute la nuit après avoir eu
des invités, toute odeur telle que le tabac
aura disparu le lendemain matin.
5
6
Bénéfice supplémentaire :
un meilleur climat intérieur
Un aspirateur de fumée aide non seulement à optimiser le tirage dans le conduit de
cheminée mais il peut également assainir votre climat intérieur. Lorsque vous aérez,
passez l’aspirateur ou utilisez votre hotte aspirante, vous le faites, entre autres, pour
améliorer le climat intérieur.
Un tirage mécanique de conduit de cheminée peut également présenter un bénéfice
sur ce point.
L’aspirateur de fumée permet d’éviter que les murs et meubles ne soient salis par la
suie. Il crée également une ventilation dans la pièce s’il est allumé lorsque le foyer
n’est pas en service. Lorsque vous retirez les cendres du poêle ou de la cheminée,
vous pouvez éviter que la poussière et les particules ne se répandent dans la pièce si
l’aspirateur de fumée est allumé lors de l’opération, ce qui contribue également à un
climat intérieur plus sain.
7
Efficacité
Les produits EXHAUSTO CDT reposent sur 50 ans d’expérience dans le domaine de la
technologie de tirage de cheminée et sur de vastes connaissances concernant le rapport
entre la combustion et le tirage dans le conduit de cheminée. De nombreuses solutions
tentant de remédier aux
problèmes d’évacuation de la fumée existent, même si l’expérience prouve qu’un
aspirateur de fumée est la solution la plus efficace lorsque la cheminée manque de
tirage.
Les aspirateurs de fumée sont de grande qualité et ont une excellente fiabilité. C’est
pourquoi nous accordons deux ans de garantie de fabrication sur tous les éléments des
produits.
Solution invisible : effet visible
L’aspirateur de fumée est installé discrètement au sommet du conduit de cheminée et
vous assure le tirage nécessaire pour pouvoir profiter en toute quiétude du feu dans la
cheminée ou le poêle.
8
Questions et réponses
Comment fonctionne un aspirateur de fumée?
L’aspirateur de fumée est installé au sommet du conduit de cheminée. Lorsque
l’aspirateur de fumée est en marche, il crée une dépression dans le conduit de
cheminée qui, tout en extrayant la fumée, apporte de l’air frais assurant une
combustion efficace.
Est-il possible pour le ramoneur de nettoyer le conduit de cheminée lorsqu’il y a
un aspirateur de fumée au sommet?
Le ramoneur peut sans problème ouvrir entièrement l’aspirateur de fumée afin
d’accéder facilement au conduit de cheminée pour le ramoner.
Comment effectuer l’entretien de l’aspirateur de fumée?
L’aspirateur ne nécessite aucun autre entretien que le nettoyage. La fréquence dépend
du type de combustible utilisé pour chauffer. Dans le cas d’une cheminée à foyer
ouvert qui chauffe au bois sec, il suffit de nettoyer l’ailette du ventilateur en retirant la
suie et d’autres dépôts une fois par an avec une brosse métallique ou une spatule. Cela
peut être fait par votre ramoneur.
L’aspirateur de fumée, risque-t-il de tomber de la cheminée?
L’aspirateur de fumée est fixé à l’aide de pieds coudés ou d’une bride qui descend
dans l’ouverture du conduit de cheminée. Même en cas de tempête, les pieds coudés
ou la bride maintiennent l’aspirateur de fumée en place, grâce au poids de celui-ci, au
sommet du conduit de cheminée. Un câble d’acier permet à l’aspirateur de fumée de
ne pas tomber en cas de ramonage ou d’entretien.
Quelle est la durée de vie d’un aspirateur de fumée?
Les aspirateurs de fumée sont réalisés en aluminium coulé et le moteur est réalisé en
matériaux résistants à la chaleur, ce qui assure une longue durée de vie et une grande
fiabilité. Nous avons vu de nombreux exemples d’aspirateurs de fumée qui ont
fonctionné pendant plus de 25 ans.
Pour en savoir davantage, visitez
www.exodraft.fr
Une bonne idée
- également pour l’économie d’energie
Certains croient à tort qu’un aspirateur de fumée peut être
un gros consommateur de courant. En réalité, un aspirateur de fumée
ne consomme pas plus de courant qu’une ampoule 60 W
10
Système d’aspiration de fumée
Le système d’aspiration de fumée EXHAUSTO CDT
se compose d’un aspirateur de fumée relié à une
commande manuelle ou automatique permettant de
régler le tirage du conduit de cheminée en fonction
des besoins. L’aspirateur de fumée est facile à installer
au sommet du conduit de cheminée et il supporte
une température constante allant jusqu’à 250 ºC.
Un montage du moteur sans vibration assure une
extraction silencieuse.
Aspirateur de fumée
l’aspirateur de fumée pour combustible solide existe en
deux modèles. Le modèle RSV avec sortie verticale et le
modèle RS avec sortie horizontale.
Modèle RSV
Modèle RS
Si le conduit de cheminée dépasse le faîtage, le RS comme le RSV peuvent être
utilisés. Dans les régions très ventées, le modèle RSV est recommandé. Si le conduit de
cheminée s’arrête en dessous du faîtage ou si le bâtiment a un toit de chaume, utiliser
le modèle RSV avec sortie verticale évacuant la fumée vers le haut.
Les deux modèles sont disponibles en différentes dimensions qui correspondent à
tous les poêles ou cheminées à foyer ouvert. Le modèle RS comporte en standard
une plaque support carrée mais est également disponible avec une plaque support
octogonale.
L’aspirateur de fumée peut s’ouvrir
afin de permettre le ramonage aisé
du conduit ainsi que le nettoyage de
l’aspirateur de fumée.
Pour en savoir davantage sur les
aspirateurs de fumée, visitez
www.exodraft.fr
Commandes et accessoires
Régulateur manuel
L’EFC16 est un regulateur manuel pour le réglage progressif du tirage
de l’aspirateur de fumée. Il est muni d’un bouton marche/arrêt et d’une
diode qui indique lorsque l’aspirateur de fumée est en service.
Pour les régulateurs EFC16 et EFC18, il faut installer un interrupteur de
sécurité sur le conduit de cheminée. Le courant doit être raccordé par un
installateur électricien agréé.
Régulateur manuel/automatique
Le régulateur EFC18 est utilisé pour le réglage du tirage de l’aspirateur
de fumée. Une commande EFC18 permet de régler manuellement ou
automatiquement le tirage du conduit de cheminée. Le régulateur
dispose d’une fonction permettant le démarrage ou l’arrêt de l’aspirateur
de fumée en fonction de la température dans le conduit de cheminée.
En réalimentant en combustible, une simple pression sur le régulateur
permet d’augmenter la vitesse de l’aspirateur de fumée au maximum
pendant 3 minutes, après quoi la vitesse revient automatiquement au
réglage initial.
Commande sans fil
L’EW41 est une commande sans fil pour le réglage du tirage de
l’aspirateur de fumée. Elle est facile et rapide à installer sans aide
professionnelle. La commande est livrée avec un détecteur de
température et permet d’accéder à un grand nombre de fonctions qui
non seulement contribuent à un meilleur climat intérieur mais aussi
offrent une meilleure sécurité.
yy Fonction boost pour faciliter l’allumage.
yy Fonction alarme, par ex. en cas de feu dans le conduit de
cheminée.
yy Fonction marche/arrêt automatique commandée par la
température mesurée dans le conduit de cheminée.
yy Fonction indiquant qu’il faut remettre du combustible.
La commande sans fil ne communique qu’avec des unités identifiées et
ne se laisse pas parasiter par des sonneries de porte ou interphones bébé
sans fil par exemple.
Brides
Lorsque l’aspirateur de fumée est installé sur un conduit de cheminée
en acier, le montage se fait à l’aide d’une bride inox qui permet d’assurer
une surface plane pour poser l’aspirateur de fumée. Il existe deux types
de bride:
yy Bride carrée FR pour RSV et RS avec plaque support carrée.
yy Bride octogonale FR-02 pour RS avec plaque support octogonale.
Pour en savoir davantage sur les commandes et autres accessoires pour
aspirateurs de fumée,
visitez www.exodraft.fr
11
exodraft représente une vaste gamme de produits basée sur plus de 50 ans d’expérience et de connaissances dans
le domaine de la combustion et la technologie en tirage de cheminée.
Nos produits sont connus pour leur sécurité et leur qualité et nous nous efforçons de respecter les normes et
exigences en matière de technologie de projet.
Les produits exodraft sont entièrement documentés conformément aux normes nationales et internationales et
sont vendus dans plus de 40 pays - des petits foyers domestiques dans des résidences privées aux plus grandes
installations de chaudières commerciales et industrielles.
3100071-0211. Fotos: sxc.hu & exodraft
exodraft – anciennement EXHAUSTO CDT
Cheminées et
poêles alimentés au
combustible solide
Tirage commun à
plusieurs foyers
Chaudières à
biocombustible
Boulangeries/
pâtisseries
Industrie
Restaurants et bars
Cheminées
alimentés au gaz
Chaudières à pétrole
et de gaz
DK: exodraft
NO: exodraft
FR: exodraft
C. F. Tietgens Boulevard 41
DK-5220 Odense SØ
Tel: +45 7010 2234
Fax: +45 7010 2235
[email protected]
www.exodraft.dk
Fjordgløttveien 11
NO-3060 Svelvik
Tel: +47 3329 7062
Fax: +47 3378 4110
[email protected]
www.exodraft.no
75 Ter Rue Chazière
FR-69004 Lyon
Tél: +33 (0)961 490 287
Fax: +33 (0)970 623 061
[email protected]
www.exodraft.fr
SE: exodraft
UK: exodraft
DE: exodraft
Årnäsvägen 25B
SE-432 96 Åskloster
Tlf: +46 (0)8-5000 1520
Fax: +46 (0)340-62 64 42
[email protected]
www.exodraft.se
Unit 3, Lancaster Ct.
Cressex Business Park
GB-High Wycombe HP12 3TD
Tel: +44 (0)1494 465 166
Fax: +44 (0)1494 465 163
[email protected]
www.exodraft.co.uk
Niederlassung Deutschland
Rosengartenstr. 9
DE-55569 Monzingen
Tel: +49 (0)6751 855 599-0
Fax: +49 (0)6751 855 599-9
[email protected]
www.exodraft.de
Installations de
chauffage décentralisées
raccordées au même
conduit de cheminée
