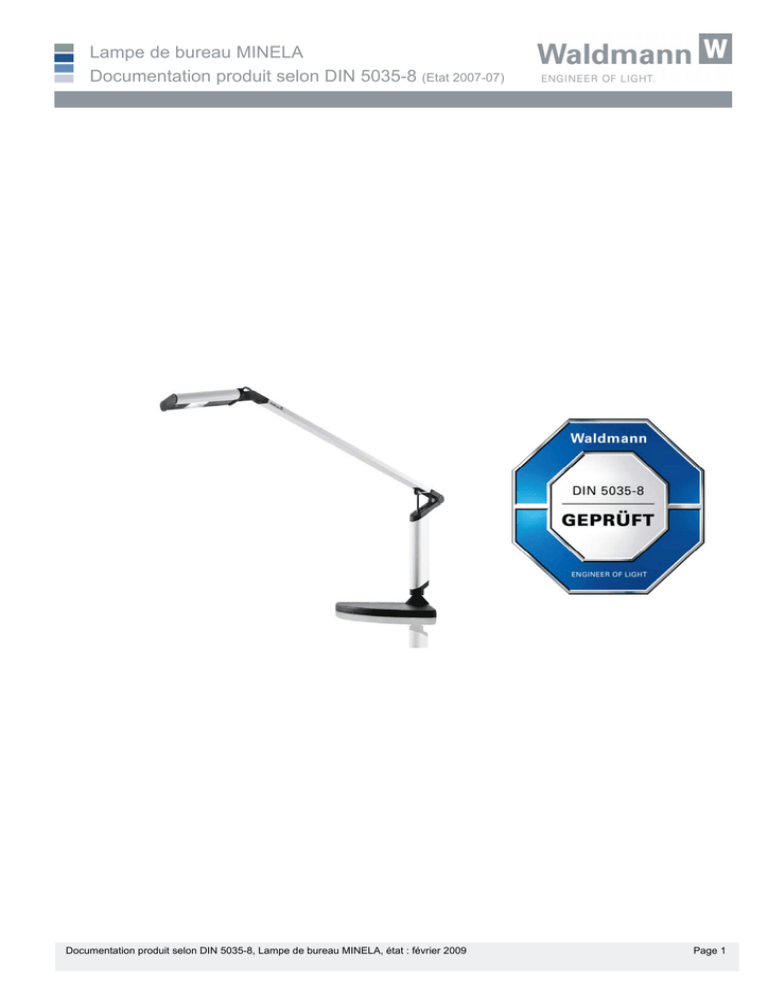

Lampe de bureau MINELA
Documentation produit selon DIN 5035-8 (Etat 2007-07)
Documentation produit selon DIN 5035-8, Lampe de bureau MINELA, état : février 2009
Page 1
Les lampes de bureau assurent un éclairage spécifique du poste de travail ; elles sont commandées individuellement
par l’utilisateur. Elles fournissent un éclairage direct pour la lecture, l'écriture ou le travail sur ordinateur.
En tant que composante d’éclairage additionnelle réglable individuellement, les lampes de bureau ont aujourd’hui la
tâche reconnue de compenser les difficultés visuelles grâce à des éclairements supérieurs et à la possibilité de régler
de manière personnalisée l’angle d’incidence de la lumière. Elles sont particulièrement appréciées par les utilisateurs.
Toutes les caractéristiques produit importantes pour les lampes de bureau à usage professionnel sont décrites depuis
2007 dans la norme
DIN 5035-8 « Eclairage intérieur par lumière artificielle, partie 8 : Luminaires de
poste de travail ; exigences, recommandations et contrôle ».
La norme se concentre sur les caractéristiques concernant l’aptitude à l’emploi. Font partie de celles-ci :

Les caractéristiques photométriques, comme les éclairements générés sur des surfaces de référence dans
des positions de référence, ainsi que les uniformités de ceux-ci

Les mesures de limitation de l’éblouissement spécifiques au produit

Les possibilités de réglage mécaniques et électriques

La conception des organes de commande et de signalisation

Les caractéristiques optiques comme le coefficient de brillance et le coefficient de réflexion

Les caractéristiques thermiques comme la température de surface à des points définis et le dégagement de
chaleur
La conformité de la lampe de bureau MINELA aux exigences de la norme DIN 5035-8 est documentée comme suit sur
les pages suivantes :
1. Caractéristiques du produit
2. Caractéristiques photométriques
3. Possibilités de réglage
4. Organes de commande et de signalisation
5. Autres caractéristiques concernant l’aptitude à l’emploi
6. Maintenance, réparation, entretien, élimination
7. Contact
Page 2
1. Caractéristiques du produit
Nom du luminaire :
MINELA
Type / Modèle :
ETL 1 F
Numéro d’article :
112 883 000
Alimentation électrique :
100-240 V, 50/60 Hz
Equipement :
1x LED 5W
Appareillage :
1x adaptateur dans la fiche secteur
Puissance système :
env. 8 W
Consommation au repos :
env. 0,9 W
Cordon d’alimentation :
env. 2,3 m, prise européenne
Commande :
gradation
Poids :
env. 0,86 kg
Protection
anti-éblouissement :
sans
Classe de protection :
||
Tête :
aluminium, revêtu par poudre
Bras :
aluminium, revêtu par poudre
Compensation
des articulations :
Vérin à gaz
Marque de sécurité :
CE, ENEC
Page 3
2. Caractéristiques photométriques
Surface de référence (RF) et position de référence
RF3 (L x l) = 600 mm x 600 mm, nombre de points de mesure au moins 10 x 10
Luminaire centré sur la surface de référence, horizontal, à une distance de 500 mm au-dessus de la surface de
référence (voir schéma)
2.1 Eclairements
L’éclairement affecte fortement la rapidité, la sécurité et la facilité de réalisation d’une tâche visuelle – par exemple la
lecture ou le travail sur un écran informatique – par les yeux. .
L’éclairement (symbole : E) indique, dans l’unité lux (lx), le flux lumineux (mesuré en lumen: lm) émis par une source
lumineuse et frappant une surface donnée. Il est de un lux pour un flux lumineux de un lumen illuminant une surface
de un mètre carré.
L’éclairement se mesure sur une surface horizontale et sur une surface verticale au moyen d’un luxmètre. La norme
NF EN 12464-1 (éclairage de lieux de travail intérieur) prescrit, par exemple pour le travail de bureau, un éclairement
moyen supérieur à 500 Lux dans la zone de travail. Les lampes de bureau sont dans ce cas chargées de compléter, le
cas échéant, l’éclairage ambiant existant (lumière artificielle et/ou naturelle) afin de répondre à cette exigence.
Page 4
Résultats des mesures d’éclairement MAIA en lux:
Eclairement minimal
Emin: 154 lx
Eclairement maximal
Emax: 630 lx
Eclairement moyen
Emoyen: 357 lx
2.2 Uniformité
La répartition uniforme de la luminosité facilite l’exécution de la tâche visuelle et évite l’apparition de différences de
luminosité gênantes. Elle évite ainsi entre autres de détourner l’attention de la tâche visuelle. L’uniformité se
comprend comme la répartition de l’éclairement, c’est-à-dire qu’elle constitue par exemple le rapport entre les
éclairements minimal et maximal (g2) ou la déviation standard par rapport à l’éclairement moyen (g3).
Résultat des mesures d’uniformité MINELA:
g2
0.25 (plus la valeur est grande, meilleur est le résultat,
au moins 0.20)
g3
0.34 (plus la valeur est basse, meilleur est le résultat,
maximum 1.0)
2.3 Limitation de l’éblouissement
La luminance (symbole : L) correspond à l’intensité lumineuse (I) rapportée à une unité de surface et représente ainsi
l’impression de luminosité ressentie par l’observateur d’une source lumineuse. L’éblouissement est dû à des surfaces
présentant une luminance trop intense. Selon la norme DIN 5035-8, pour les lampes de bureau, des mesures doivent
être prises sur le produit même pour limiter l’éblouissement :
Pour les lampes pouvant s’utiliser au-dessus de la hauteur des yeux (MINELA), il faut respecter les angles de
défilement selon DIN EN 12464-1. Dans le cas de la lampe de bureau MINELA, la source lumineuse est tout juste
visible sous un angle de défilement d’environ 25°.
Page 5
Luminance moyenne (rapportée au flux lumineux nominal de 540 lm à 700 mA):
.
Page 6
2.4 Répartition lumineuse
La répartition spatiale de l’éclairement est représentée au moyen d’une courbe photométrique. La répartition
lumineuse de la lampe de bureau MINELA est directe à 100%, et le rendement normalisé de la lampe est de 45%.
Page 7
3. Possibilités de réglage
La lampe MINELA a été conçue an tant que complément à la lumière du jour ou à l’éclairage d’ambiance pour des
activités de bureau typiques. La lampe est généralement utilisée à la hauteur de la tête ou plus bas, et elle se règle en
fonction des besoins visuels individuels (distance et inclinaison de la tête de la lampe). L'utilisateur peut effectuer les
réglages aisément et rapidement, ce qui permet des réglages fréquents. La technologie de pointe mise en œuvre pour
les articulations garantit le maintien des réglages effectués par l’utilisateur, même après des périodes prolongées.
4. Organes de commande et de signalisation
L’organe de commande de la lampe de bureau MINELA est intégré dans la tête de la lampe, et ainsi toujours à portée
de main.
NEUES BILD!!!!!!
La lampe est équipée d’une touche à effleurement à LED pour l’allumage, l’extinction et la gradation.
Page 8
5. Autres caractéristiques concernant l’aptitude à l’emploi
5.1 Emission sonore
La lampe MINELA émet des bruits extrêmement réduits, et uniquement lors du réglage mécanique. Les composants
électriques n’émettent aucun bruit.
5.2 Caractéristiques optiques des surfaces
De l’aluminium revêtu par poudre et une matière plastique noire mate constituent l’essentiel des surfaces de la lampe
de bureau MINELA. Le coefficient de brillance et de réflexion de ces surfaces est minimal et ne provoque aucun reflet
gênant à l’utilisation.
Page 9
5.3 Caractéristiques mécaniques
Le réglage de la lampe en fonction des exigences visuelles individuelles provoque le mouvement de composants
mécaniques. La distance minimale entre les pièces en mouvement a été augmentée afin d’éliminer tout risque de
coincement ou de pincement des doigts.
Toutes les arêtes et toutes les transitions entre matières sont ébavurées. Il n’y a aucun risque de coupure dans le cas d’une
utilisation conforme aux instructions.
Différentes possibilités de fixation (pince de table, socle de table) assurent une stabilité conforme aux normes (DIN
EN 60598-2-4) de la lampe mobile MINELA. La lampe est livrée en standard avec une pince de table ; en alternative,
elle peut s’utiliser aussi avec un socle de table.
Du fait de la mobilité recherchée pour cette lampe, elle doit être protégée contre le basculement ou la chute du
bureau :
 Monter la lampe sur le bureau à l’aide de l’accessoire approprié (pince de table, socle de table)
 Installer le câble de sorte qu’il ne risque pas d’être endommagé
 La fiabilité des fixations autres que celles proposées par Waldmann doit être vérifiée
Page 10
5.4 Caractéristiques thermiques
La chaleur dégagée en fonctionnement par les composants électroniques mis en œuvre est évacuée par la matière de
la tête, l’aluminium. Tout effet négatif sur l’utilisateur, notamment dans la région de la tête, peut être exclue.
Des valeurs limites de température de surface doivent être respectées pour les composants pouvant être touchés, que
ce soit de manière ciblée lors de l’utilisation conforme ou par hasard. Ces valeurs dépendent de la matière des parties
de la lampe et de la durée du contact de l’utilisateur avec les parties de la lampe. Les valeurs indiquées ci-dessous se
rapportent à une utilisation professionnelle, c’est-à-dire par du personnel avec un temps de réaction et une durée
d’utilisation usuels.
Normes applicables : DIN EN ISO 13732-1:2004-04 et DIN EN 60598-1.
Température de surface maximale pour le contact avec des parties de la lampe :
a) Contact avec des parties métalliques de la lampe
 Contact ciblé, p. ex. les organes de commande ; MINELA: ??? °C (valeur limite : max. 50°C)
 Contact accidentel (sauf de la surface de sortie de la lumière) ; MINELA: ??? °C (valeur limite : max. 60°C)
 Contact accidentel (uniquement de la surface de sortie de la lumière) ; MINELA: ??? °C (valeur limite : max.
60°C)
b) Conatct avec des parties non métalliques de la lampe
 Contact ciblé, p. ex. des organes de commande ; MINELA: ??? °C (valeur limite : max. 55°C)
 Contact accidentel (sauf de la surface de sortie de la lumière) ; MINELA: ??? °C (valeur limite : max. 75°C)
 Contact accidentel (uniquement de la surface de sortie de la lumière) ; MINELA: ??? °C (valeur limite : max.
75°C)
6. Maintenance, réparation, entretien, élimination
A l’exception de la source lumineuse, la lampe MINELA est sans entretien.
Il faut débrancher la lampe du secteur avant tout travail de maintenance ou de réparation. Les travaux ne peuvent être
exécutés que par un électricien qualifié.
La lampe utilise une diode électroluminescente (LED). La durée de vie des LED est considérablement supérieure à
celle des sources lumineuses conventionnelles (p. ex. celle des lampes à incandescence). Le remplacement de la
source lumineuse est de ce fait rarement nécessaire. Si, malgré tout, la LED devait tomber en panne, il faudrait
remplacer le module LED complet. Le remplacement du module LED ne peut être réalisé que par Waldmann.
Ce principe s’applique également aux câbles secteur endommagés.
Pour le nettoyage des parties de la lampe, utiliser un chiffon imbibé d’un détergent ménager normal.
A la fin de sa durée de vie, la lampe de bureau MINELA doit être apportée aux systèmes de reprise et de ramassage
disponibles.
Toutes les instructions de maintenance, de réparation, d’entretien et d’élimination font partie intégrante de la notice
d’utilisation. Cette dernière est fournie avec tous les produits neufs livrés ; elle peut également, en cas de besoin, être
demandée ultérieurement à Waldmann.
Page 11
7. Contact
Vous trouverez d’autres informations, ainsi que la possibilité d’entrer en contact avec Waldmann, à l’adresse Internet
www.waldmann.com
