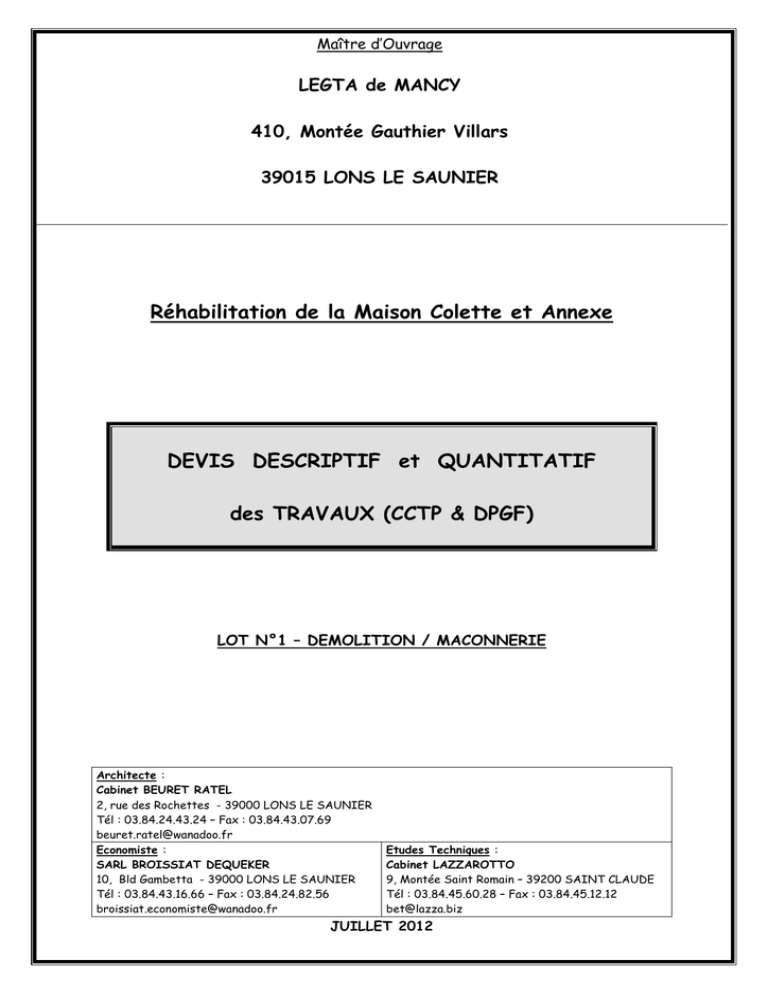

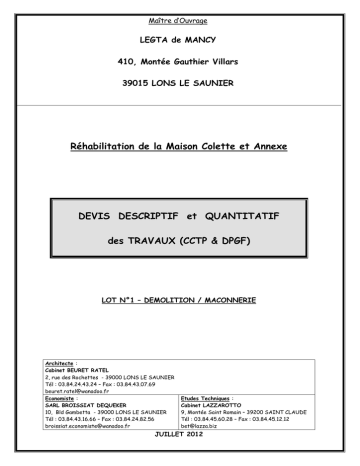

Réhabilitation de la Maison Colette et Annexe DEVIS DESCRIPTIF

Maître d’Ouvrage
LEGTA de MANCY
410, Montée Gauthier Villars
39015 LONS LE SAUNIER
Réhabilitation de la Maison Colette et Annexe
DEVIS DESCRIPTIF et QUANTITATIF
des TRAVAUX (CCTP & DPGF)
LOT N°1 – DEMOLITION / MACONNERIE
Architecte :
Cabinet BEURET RATEL
2, rue des Rochettes - 39000 LONS LE SAUNIER
Tél : 03.84.24.43.24 – Fax : 03.84.43.07.69
[email protected]
Economiste :
SARL BROISSIAT DEQUEKER
10, Bld Gambetta - 39000 LONS LE SAUNIER
Tél : 03.84.43.16.66 – Fax : 03.84.24.82.56
[email protected]
Etudes Techniques :
Cabinet LAZZAROTTO
9, Montée Saint Romain – 39200 SAINT CLAUDE
Tél : 03.84.45.60.28 – Fax : 03.84.45.12.12
[email protected]
JUILLET 2012
CAHIER DES CLAUSES TECHNIQUES COMMUNES – CCTC
L’entrepreneur devra exécuter les travaux faisant l’objet du présent devis en observant les
prescriptions définies par les DTU, les cahiers du CSTB, les normes françaises, les arrêtés,
circulaires, ordonnances et tous documents officiels se rapportant aux travaux en vigueur à la
date de signature du marché.
L’entrepreneur devra procéder lui-même en accord avec le Maître d’œuvre et les entreprises
intéressées à toutes les mises au point nécessaires pour l’exécution.
Les entrepreneurs soumissionnaires devront tenir compte dans l’évaluation de leur prix : d’une
visite détaillée des lieux existants, de l’accès sur le chantier, de la consistance des travaux,
etc…
L’ensemble du projet est situé dans l’enceinte occupée du Legta de Mancy à LONS LE
SAUNIER, mais les locaux seront libres pour les travaux.
Les entreprises apporteront un soin tout particulier pour l’exécution des travaux et devront
mettre œuvre toutes les protections qu’elles jugeront nécessaires et toutes les protections
qui lui seront demandées par le coordonnateur S.P.S. en plus ce celles prévues au marché
de base.
Une attention particulière sera demandée lors des déplacements à l’intérieur du site
Les entrepreneurs comprendront dans leur offre l’intégralité des travaux nécessaires au parfait
achèvement des travaux de la construction projetée.
Les entrepreneurs appelés à soumissionner doivent prendre connaissance des plans et descriptifs
des ouvrages en vérifier soigneusement les cotes et provoquer avant la remise des soumissions
toutes explications nécessaires sur les points qui paraîtraient omis ou insuffisamment précis.
Ils sont également tenus de vérifier les quantités du devis (DQE) pour détecter les erreurs ou
omissions normalement décelables par un homme de l’art et de les signaler à la maîtrise
d’œuvre avant la remise de leur offre.
Aucun supplément ne sera accepté après signature des marchés
Ils ne pourront par la suite, prétexter d’une erreur ou d’une omission, tant sur les plans
d’exécution que dans le présent CCTP, D.P.G.F. pour justifier des suppléments.
IL appartient à l’entreprise d’exécuter toutes investigations sur place qu’elle jugerait nécessaire
à la remise de son offre.
Les réserves éventuelles seront formulées au moment de la remise des offres.
Aucune contestation ne sera admise après la signature du marché.
PRESCRIPTIONS Lot MACONNERIE
GENERALITES RELATIVES AUX OUVRAGES DU PRESENT LOT
Tous les ouvrages du présent lot sont traités à prix global et forfaitaire.
L’entrepreneur du présent lot devra exécuter les travaux en se référant aux prescriptions
définies par :
- le C.S.T.B., les normes françaises et européennes
- le D.T.U. (N°12-13.1-20.11-20.12-21-23.1-26-26.1)
- les arrêtés, circulaires
- les fascicules 70-71 du cahier des clauses techniques générales (CCTG) applicables
aux marchés publics de travaux
- Maçonnerie en briques MONOMUR roulé ou traditionnel suivant avis technique du
produit
Fascicules N°70 :
Canalisations Assainissements
Ouvrages annexes
Fascicules N°71 :
Fourniture et pose de canalisations
eau, accessoires et branchements
-
toutes les Normes figurant au REEF seront applicables
toutes les Normes et règles applicables au présent lot
L’entrepreneur pourra se rendre sur place pour se rendre compte des travaux à exécuter et
devra comprendre dans son offre tous les travaux nécessaires à une bonne et complète
exécution des ouvrages et de tous préparatifs.
L’entrepreneur du présent lot devra lors du coulage des murs et dalles, toutes les réservations
de trous nécessaires pour le passage des différentes canalisations (eau, électricité, téléphone,
télévision, chauffage ainsi que les différentes chutes et autres) suivant plans fournis en temps
utile par les entreprises concernées. Il devra le rebouchage de ces trous après la mise en place
des différentes canalisations et ouvrages
Il devra également la réservation des feuillures pour pose de bâtis de menuiserie suivant plans
fournis par les entreprises
Il devra le traçage du trait de niveau à 1.00 ml de sol fini autant de fois qu’il sera nécessaire
NOTA :
Dans le cadre de la Loi du 31/12/1993 et du Décret du 26/09/1994, l’entreprise est tenue de se
conformer aux directives du coordonnateur SPS et devra se référer au plan général de
coordination (PGC)
Les corrections éventuelles découlant de l’étude de détails d’exécution des structures, par
rapport au présent CCTP et à la décomposition de prix étant mineures par rapport à
l’ensemble des prestations, ne pourront entraîner aucune modification du prix convenu.
Hormis les sujétions prévues au cahier des charges particulières, l’entrepreneur devra toutes
les sujétions suivantes :
-
la location éventuelle des matériels de chantiers pour le dépôt, la préparation des
matériaux ainsi que le stockage de ceux-ci
-
les dépenses afférentes aux clôtures et protections de chantier, le gardiennage,
l’éclairage, le nettoyage des abords autant de fois qu’il sera nécessaire.
-
la signalisation et la protection du chantier pendant toute la durée des travaux
-
toutes demandes d’autorisation pour l’exécution des travaux
-
la remise en état des terrains, ouvrages et sols avoisinant le chantier, en fin de travaux.
-
la remise d’échantillons ou d’essais (2m2 minimum par essai)
-
les échafaudages nécessaires à l’exécution des travaux de son corps d’état
Essais COPREC
Les entreprises doivent présenter les P.V. d’essais dont la liste a été établie par le COPREC
ou effectuer tous les essais demandés sur simple demande du Maître d’œuvre ou du bureau de
contrôle
MACONNERIE DE BETON BANCHE
Murs exécutés en béton de gravillon, sable et ciment classe de résistance 42.5 au dosage
minimum de 300 kgs par m3 mis en œuvre . Ce dosage est un minimum et l’entrepreneur
demeurera responsable de ce dosage en fonction des efforts à supporter.
Le devis comprendra toutes les sujétions telles que la vibration, le banchage des deux faces,
l’aspect fini étant précisé pour chacun des cas, le repiquage éventuel des faces à enduire, le
bouchage des manques de béton, le rebouchage des trous de passage de boulons de coffrage et
cela sur toute l’épaisseur des murs (règlement isolation phonique)
Le devis des murs en béton banché tient compte également de toutes les sujétions de linteaux,
voiles ou poutres incorporés dans ce murs. Inclus également, dans le prix, le traponnage des
têtes de murs et d’ouvertures ou la mise en place d’huisseries banchées et incorporées au
coulage (la fourniture sera précisée dans le descriptif). Lorsqu’un mur formera joint de
dilatation, il sera interposé un polystyrène de 20 mm d’épaisseur entre les deux murs, cet
isolant étant compensé par le prix de deuxième banche.
En plus, il est précisé que tous les murs intérieurs venant en butée contre murs de façade ou de
refend ainsi que toutes les reprises de bétonnage des murs extérieurs ou intérieurs devront
comprendre un défoncé et des fils en attente sur toute la hauteur de la reprise.
Les coffrages seront en bois ou métalliques. Ils seront rigides, plans et lisses, indéformables et
parfaitement étanches. Après décoffrage et en période de temps chaud, les murs devront être
protégés contre un déssèchement trop rapide
Les huiles de décoffrage seront d’un type agrée et devront être compatibles avec les finitions
des murs (enduit pelliculaire, peinture ou faïence collée)
L’entrepreneur devra obligatoirement le bouchage des manques de béton, le ponçage des
balèvres, le débullage, ragréage et autres.
Ils devront correspondre à la finition D.T.U. 23.1 « parement soigné »
L’utilisation d’adjuvants et de produits contre le gel devra faire l’objet d’un accord du maître
d’œuvre.
OUVRAGES EN BETON ARME
L’exécution des ouvrages en béton armé sera soumise aux règles BA EL 83
Béton de gravillon, sable et ciment classe de résistance 42.5 au dosage de 350 kgs par m3, ou
plus, suivant spécification de l’ingénieur BA compris mise en œuvre, vibration et autres pour
ouvrages verticaux.
Les coffrages pour ces ouvrages seront réalisés de la même manière que pour les autres
ouvrages en béton banché, l’aspect final sera défini pour chaque cas. La protection des faces
de béton armé devra également être réalisée contre déssèchement trop rapide.
Béton de gravillon sable et ciment classe de résistance 42.5 au dosage de 350 kgs par m3,
compris mise en œuvre, vibration et toutes sujétions pour dalles pleines
ARMATURES
Les aciers pour armatures des ouvrages en béton armé et béton banché seront mis en œuvre
conformément aux règles BA 68 BA EL 80. Le prix unitaire comprendra la fourniture,
coupes, façonnage, assemblages, montage, pose et calage. Il comprendra également
l’incidence des chutes et tolérances d’usinage.
TRAVAUX ANNEXES SUR OUVRAGES EN BETON
L’entrepreneur du présent lot devra toutes les réservations d’engravure dans murs en béton
pour relevés d’étanchéité.
POUR LES OUVRAGES EN BETON BRUT DE DECOFFRAGE
Les ouvrages destinés à rester apparents seront de finition particulièrement fine et soignée au
sens du DTU 21 et de la norme P 18-503, les parements seront P (3), E (3-3-2), T (3) et ne
présentant pas de trace de reprise de bétonnage ni ragréage, aucun ragréage ne pourra être
exécuté, le calpinage des trous de banche et des reprises de bétonnage sera étudié et soumis à
l’approbation de l’architecte. Dans le cas d’un refus de l’aspect de surface par l’architecte, les
travaux de démolition ou de reprise tenant compte de l’aspect architectural du projet seront
intégralement à la charge du présent lot.
MACONNERIE EN AGGLOS
Les blocs creux ou pleins en béton ne comporteront aucune défectuosité telle que fissuration,
déformation ou arrachement, leurs faces seront places et les arêtes rectilignes. Ils seront du
type B 60 et hourdés au mortier de ciment dans les joints horizontaux et verticaux.
ENDUIT
Enduit extérieur suivant D.T.U. 26, 26.1
MACONNERIE EN BRIQUES MONOMUR
Traditionnel ou roulé
Les blocs en briques seront certifiés par la marque NF 046 (caractéristiques dimensionnelles,
mécaniques, physiques, thermiques de la brique)
Les maçonneries seront réalisées en respectant les recommandations de mises en œuvre de
l’Avis Technique du produit
ENDUIT
Les enduits extérieurs seront réalisés suivant D.T.U. 26, 26.1 au mortier chaux-ciment ou
prêt à l’emploi pour support classé « type B »
Maître d’Ouvrage
LEGTA de MANCY
410, Montée Gauthier Villars
39015 LONS LE SAUNIER
Réhabilitation de la Maison Colette et Annexe
Tranche FERME
LEGTA DE MANCY/LONS LE SAUNIER
LEGTA DE MANCY - rue montée Gauthier Villard - 39000 LONS LE SAUNIER
Page 1
Réhabilitation de la maison "COLETTE" et annexe
DESCRIPTIF DES TRAVAUX
LOT N° 1 DEMOLITION - MACONNERIE
- TRANCHE FERME -
- MAISON "COLETTE" (rez de chaussée + 1er étage)
1
DEPOSE DE L'INSTALLATION SANITAIRE
Dépose de l'installation sanitaire compris appareils (1 évier + meuble, 2 wc, 2 lavabos, 1 baignoire, 1 cumulus
électrique en sous sol) et canalisations d'alimentation et d'évacuation, neutralisation des arrivées EF et ECS, sortie
et évacuation aux DP, toutes sujétions
LOCALISATION :
- rez de chaussée et 1er étage
2
DEPOSE DE MENUISERIE EXTERIEURE
Dépose de menuiserie extérieure (porte d'entrées) compris descellement du bâti, chargement et enlèvement aux
DP, toutes sujétions
LOCALISATION :
- rez de chaussée
- porte d'entrée principale
- chassis façade EST
3
DEMOLITION DE CLOISONS
Démolition de cloisons jusqu'à 0.10 d'épaisseur compris bloc portes incorporés, arrachage des plinthes, sortie des
gravois, chargement sur camion et transport à la décharge, toutes sujétions
LOCALISATION :
- rez de chaussée
- 1er étage
4
DEMOLITION ESCALIER BOIS INTERIEUR
Démolition escalier bois intérieur y compris garde corps, sortie et évacuation aux DP, toutes sujétions
LOCALISATION :
- entre rez de chaussée et 1er étage
SARL BROISSIAT - DEQUEKER
-
Economiste -
10, Bld Gambetta - 39000 LONS LE SAUNIER
LEGTA DE MANCY/LONS LE SAUNIER
LEGTA DE MANCY - rue montée Gauthier Villard - 39000 LONS LE SAUNIER
Page 2
Réhabilitation de la maison "COLETTE" et annexe
5
ARRACHAGE DE VIEUX PARQUET
Arrachage de vieux parquet compris dépose du lambourdage, arrachage des plinthes, sortie et évacuation aux DP,
toutes sujétions
LOCALISATION :
- rez de chaussée partiel
6
DEMOLITION DE REVETEMENT CARRELAGE
Démolition de revêtement carrelage et sol PVC compris démolition chape de pose, arrachage des plinthes, sortie
des gravois, chargement sur camion et évacuation aux DP, toutes sujétions
LOCALISATION :
- rez de chaussée partiel
7
DEMOLITION DE DALLAGE BETON
Démolition de dallage béton au compresseur compris découpes, sortie des gravois, chargement sur camion et
évacuation aux DP, toutes sujétions
LOCALISATION :
- rez de chaussée
- intérieur sous carrelage
- trottoir extérieur
8
MODIFICATION SEUIL DE PORTE
Modification de seuil de porte existant de 0.98 de large pour permettre accessibilté aux PMR comprenant :
- dépose du seuil pierre existant compris coupes en place
- réalisation d'un seuil en béton avec finition lissée adapté à l'accès aux PMR
- chargement et évacuation en décharge des gravois
- toutes sujétions
LOCALISATION :
- rez de chaussée
- porte d'entrée principale
9
BOUCHEMENT D'OUVERTURE
Bouchement d'ouverture de 0.61*0.76 comprenant :
- maçonnerie d'agglomérés creux de 0.20 d'épaisseur hourdé au mortier de ciment compris liaisonnement avec les
maçonneries existantes
- enduit au mortier de ciment avec finition frotté fin sur face extérieure
- toutes sujétions
LOCALISATION :
- rez de chaussée
- façade EST
SARL BROISSIAT - DEQUEKER
-
Economiste -
10, Bld Gambetta - 39000 LONS LE SAUNIER
LEGTA DE MANCY/LONS LE SAUNIER
LEGTA DE MANCY - rue montée Gauthier Villard - 39000 LONS LE SAUNIER
Page 3
Réhabilitation de la maison "COLETTE" et annexe
10
CREATION D'OUVERTURE DE 95/215
Création d'ouverture de 0.95*2.15 dans mur en maçonnerie de moellons de 0.55 d'épaisseur comprenant :
- protection du parquet sapin par des panneaux bois
- refouillement, étaiement
- jambages en béton coffré compris façon de feuillure
- linteau BA et garnissage au dessus linteau en matériaux de remploi
- seuil en béton moulé
- enduit au mortier de ciment frotté fin en raccord sur face ext.
- descente des gravois, chargement sur camion et transport à la décharge
- toutes sujétions
LOCALISATION :
- 1er étage
11
DALLAGE INTERIEUR
Réalisation de Dallage intérieur comprenant :
- décapage sur la voute exécuté à la main compris sortie des déblais à la brouette, chargement sur camion et
transport à la décharge
- blocage en tout venant compacté (épais : 0.15)
- forme en béton de ciment de 0.13 d'épaisseur avec finition lissée pour recevoir un révêtement carrelage collé
- armatures treillis soudé (5 kg/m²)
- toutes sujétions
LOCALISATION :
- l'ensemble du rez de chaussée
12
TERRASSEMENT EN DECAPAGE
Terrassement en décapage exécuté à l'engin mécanique en terrain de toutes natures sauf rocher, compris sciage
en périphérie du revêtement enrobé, chargement et évacuation des terres en décharge, toutes sujétions
LOCALISATION :
- rez de chaussée
- création rampe PMR
13
FOUILLES EN RIGOLES
Réalisation de fouilles en rigoles pour fondations, exécutées à l'engin mécanique, en terrain de toutes natures, sauf
rocher, compris maçonneries rencontrées dans les fouilles, murs, fondations, canalisations, etc....), chargement et
enlèvement des terres aux DP, toutes sujétions
LOCALISATION :
- rampe PMR
- bêche anti-gel (section 40/40)
14
BETON POUR SEMELLE
Béton pour semelle dosé à 350 kg de ciment CPJ 42.5 TM, comprenant fourniture du béton, mise en oeuvre et
vibrage, toutes sujétions
LOCALISATION :
- rampe PMR
- bêche anti-gel
SARL BROISSIAT - DEQUEKER
-
Economiste -
10, Bld Gambetta - 39000 LONS LE SAUNIER
LEGTA DE MANCY/LONS LE SAUNIER
LEGTA DE MANCY - rue montée Gauthier Villard - 39000 LONS LE SAUNIER
Page 4
Réhabilitation de la maison "COLETTE" et annexe
15
ARMATURES POUR SEMELLES DE FONDATIONS
en acier TOR comprenant :
- fourniture des aciers, façon, mise en place, coupes, chutes, déchets, ligatures, cales, etc...
LOCALISATION :
- rampe PMR
- bêche anti-gel
16
MURETTE EN BETON BANCHE DE 0.15
Réalisation de murette en béton banché de 0.15 d'épaisseur dosé à 350 Kgs de ciment CPJ 42.5 TM comprenant :
- fourniture du béton, mise en oeuvre, vibrage
- coffrage lisse 2 faces (banches bois ou métal)
- armatures treillis soudé
- ragréage soigné des parties vues
- toutes sujétions
LOCALISATION :
- rampe PMR
17
BLOCAGE EN TOUT VENANT 0/315
Blocage en tout venant 0/315 exempt de tous éléments terreux ou de corps étrangers, en préparation dallage,
compris fourniture à pied d'oeuvre, mise en oeuvre, réglage, compactage, toutes sujétions
LOCALISATION :
- rampe PMR
18
FORME EN BETON AVEC CHAPE LISSEE ET BOUCHARDEE
Forme en béton de ciment armé de 0.15 d'épaisseur constante dosé à 300 kgs de ciment CPA, avec chape
incorporée AVEC finition lissée et bouchardée, toutes sujétions
(aciers comptés d'autre part)
LOCALISATION :
- rampe PMR
19
ARMATURES TREILLIS SOUDE
Fourniture et mise en oeuvre de treillis soudé du commerce dans dallage compris recouvrements, coupes,
ligatures, renforts nécessaires, toutes sujétions
LOCALISATION :
20
COFFRAGE SUR CHAMPS POUR DALLAGE
Coffrage ordinaire sur chant pour dallage compris excédent de béton, toutes sujétions
LOCALISATION :
- palier rampe PMR
SARL BROISSIAT - DEQUEKER
-
Economiste -
10, Bld Gambetta - 39000 LONS LE SAUNIER
LEGTA DE MANCY/LONS LE SAUNIER
LEGTA DE MANCY - rue montée Gauthier Villard - 39000 LONS LE SAUNIER
Page 5
Réhabilitation de la maison "COLETTE" et annexe
21
REVETEMENT ENROBE CALCAIRE
Revêtement de chaussée comprenant :
- nivelage et profilage définitif
- revêtement en enrobé calcaire dense à chaud de 0.06 d'épaisseur
- protection des ouvrages annexes
- toutes sujétions
LOCALISATION :
- rampe PMR
- sur 3 faces
22
MODIFICATION RESEAU EP
Modification du réseau EP existant suite à la création de la rampe PMR comprenant :
- 1 regard 50/50 en éléments préfa compris fond, réhausses, 1 tampon fonte avec cadre à sceller
- canalisations en tuyaux PVC O 100 compris coudes, coupes, chutes (linéaire = 10.00 ml)
- fouilles en tranchées exécutées à la main
- raccordement sur regard et canalisations existantes conservées
- toutes sujétions
LOCALISATION :
- réseau EP
23
FOUILLES EN TRANCHEES CANALISATIONS INTERIEURES
Réalisation de fouilles en tranchées pour canalisations intérieures, profondeur à la demande suivant plan, y
compris remblaiement et compactage ou enlèvement des excédents aux D.P, toutes sujétions
LOCALISATION :
- rez de chaussée
- réseau EU/EV
24
CANALISATIONS EN TUYAUX PVC O 100
Fourniture et pose de canalisations en tuyaux PVC 0 100 posés sur lit de sable en fond de tranchées y compris
façon de pentes selon réseaux, façon de joints, raccords divers, enrobage sable (coudes comptés pour 1.00m, tés
ou culottes pour 2.00m) et toutes sujétions
LOCALISATION :
- rez de chaussée
- réseau EU/EV
- ANNEXE MAISON COLETTE (rez de chaussée)
25
DEPOSE DE L'INSTALLATION SANITAIRE
Dépose de l'installation sanitaire compris appareils (1 évier + meuble, 1 wc, 1 lavabos, 1 baignoire) et canalisations
d'alimentation et d'évacuation, neutralisation des arrivées EF et ECS, sortie et évacuation aux DP, toutes sujétions
LOCALISATION :
- rez de chaussée
SARL BROISSIAT - DEQUEKER
-
Economiste -
10, Bld Gambetta - 39000 LONS LE SAUNIER
LEGTA DE MANCY/LONS LE SAUNIER
LEGTA DE MANCY - rue montée Gauthier Villard - 39000 LONS LE SAUNIER
Page 6
Réhabilitation de la maison "COLETTE" et annexe
26
DEPOSE DE PERSIENNE METALLIQUE
Dépose de persienne métallique volet bois compris descellement, chargement et évacuation aux DP, toutes
sujétions
LOCALISATION :
- rez de chaussée
- porte pignon SUD
27
DEPOSE DE MENUISERIE EXTERIEURE
Dépse de menuiserie extérieure compris descellement du bâti, chargement et enlèvement aux DP, toutes sujétions
LOCALISATION :
- rez de chaussée
- porte pignon SUD
28
DEPOSE TABLETTE BOIS/CARRELAGE
Dépose de tablette de 2.60 ml avec ossature bois et revêtement carrelage compris sortie, chargement et
évacuation en décharge, toutes sujétions
LOCALISATION :
- intérieur foyer
29
DEMOLITION DE PLAFONDS SUSPENDUS
Démolition de plafonds suspendus (dalles et ossature) avec isolation laine de verre, compris sortie, chargement et
évacuation aux DP, toutes sujétions
LOCALISATIONS :
- rez de chaussée
30
DEMOLITION DE CLOISONS
Démolition de cloisons jusqu'à 0.10 d'épaisseur compris bloc portes incorporés, arrachage des plinthes, sortie des
gravois, chargement sur camion et transport à la décharge, toutes sujétions
LOCALISATION :
- rez de chaussée
31
DEMOLITION REVETEMENT FAIENCE
Démolition revêtement faïence compris ragréage du support, sortie, chargement et évacuation aux DP, toutes
sujétions
LOCALISATION :
- rez de chaussée
- ancienne salle de bains
32
ARRACHAGE DE REVETEMENT PLASTIQUE OU MOQUETTE
Arrachage de revêtement plastique ou moquette compris nettoyage du support, chargement et évacuation aux DP,
toutes sujétions
LOCALISATION :
- rez de chaussée
SARL BROISSIAT - DEQUEKER
-
Economiste -
10, Bld Gambetta - 39000 LONS LE SAUNIER
LEGTA DE MANCY/LONS LE SAUNIER
LEGTA DE MANCY - rue montée Gauthier Villard - 39000 LONS LE SAUNIER
Page 7
Réhabilitation de la maison "COLETTE" et annexe
33
DEMOLITION DE REVETEMENT CARRELAGE
Démolition de revêtement carrelage compris démolition chape de pose, arrachage des plinthes, sortie des gravois,
chargement sur camion et évacuation aux DP, toutes sujétions
LOCALISATION :
- rez de chaussée
34
DEMOLITION DE MURETTE
Démolition de murette de 0.40*0.30 hauteur en maçonnerie de moellons et béton compris chargement et
évacuation en décharges, toutes sujétions
LOCALISATION :
- rez de chaussée
- pignon SUD
35
DEMOLITION DE DALLAGE BETON
Démolition de dallage béton au compresseur compris découpes, sortie des gravois, chargement sur camion et
évacuation aux DP, toutes sujétions
LOCALISATION :
- rez de chaussée
- zone sous futur escalier
- trottoir extérieur
36
DEMOLITION CASQUETTE BETON
Démolition de casquette en béton de 1.60*0.80 et de 0.07 d'épaisseur compris coupes des armatures, raccord
d'enduit en façade, toutes sujétions
LOCALISATION :
- façade SUD
37
TERRASSEMENT EN DECAPAGE
Terrassement en décapage exécuté à l'engin mécanique en terrain de toutes natures sauf rocher, compris sciage
en périphérie du revêtement enrobé, chargement et évacuation des terres en décharge, toutes sujétions
LOCALISATION :
- rez de chaussée
- création rampe PMR
- zone futur escalier
38
FOUILLES EN RIGOLES
Réalisation de fouilles en rigoles pour fondations, exécutées à l'engin mécanique, en terrain de toutes natures, sauf
rocher, compris maçonneries rencontrées dans les fouilles, murs, fondations, canalisations, etc....), chargement et
enlèvement des terres aux DP, toutes sujétions
LOCALISATION :
- rampe PMR
- bêche anti-gel (section 40/40)
- escalier plateforme - 0.02
- bêche anti-gel (section 40/40)
- escalier de secours
SARL BROISSIAT - DEQUEKER
-
Economiste -
10, Bld Gambetta - 39000 LONS LE SAUNIER
LEGTA DE MANCY/LONS LE SAUNIER
LEGTA DE MANCY - rue montée Gauthier Villard - 39000 LONS LE SAUNIER
Page 8
Réhabilitation de la maison "COLETTE" et annexe
39
BETON DE PROPRETE
Béton de propreté pour fond de fouilles dosé à 150 kgs de ciment CPJ 42.5 TM comprenant fourniture du béton,
mise en oeuvre et pilonnage, toutes sujétions
LOCALISATION :
- escalier de secours
- semelles isolées
40
BETON POUR SEMELLE
Béton pour semelle dosé à 350 kg de ciment CPJ 42.5 TM, comprenant fourniture du béton, mise en oeuvre et
vibrage, toutes sujétions
LOCALISATION :
- bêche anti-gel
- rampe PMR
- escalier zone - 0.02
- escalier de secours
- semelles isolées
41
ARMATURES POUR SEMELLES DE FONDATIONS
en acier TOR comprenant :
- fourniture des aciers, façon, mise en place, coupes, chutes, déchets, ligatures, cales, etc...
LOCALISATION :
- rampe PMR
- bêche anti-gel
42
FUT BA de 50/50/66
Réalisation de fût en BA de 50/50/66 comprenant :
- béton dosé à 350 Kgs/m3 de ciment CPJ 42.5 TM
- coffrage ordinaire en bois ou métal
- armatures (50 kg/m3)
- arase lissée pour recevoir une platine métallique (au lot métallerie
- toutes sujétions
LOCALISATION :
- pour escalier de secours
43
MURETTE EN BETON BANCHE DE 0.15
Réalisation de murette en béton banché de 0.15 d'épaisseur dosé à 350 Kgs de ciment CPJ 42.5 TM comprenant :
- fourniture du béton, mise en oeuvre, vibrage
- coffrage lisse 2 faces (banches bois ou métal)
- armatures treillis soudé
- ragréage soigné des parties vues
- toutes sujétions
LOCALISATION :
- rampe PMR
SARL BROISSIAT - DEQUEKER
-
Economiste -
10, Bld Gambetta - 39000 LONS LE SAUNIER
LEGTA DE MANCY/LONS LE SAUNIER
LEGTA DE MANCY - rue montée Gauthier Villard - 39000 LONS LE SAUNIER
Page 9
Réhabilitation de la maison "COLETTE" et annexe
44
MURETTE EN BETON BANCHE DE 0.20
Réalisation de murette en béton banché de 0.20 d'épaisseur dosé à 350 Kgs de ciment CPJ 42.5 TM comprenant :
- fourniture du béton, mise en oeuvre, vibrage
- coffrage ordinaire (banches bois ou métal)
- armatures treillis soudé
- toutes sujétions
LOCALISATION :
- escalier zone - 0.02
- entre dessus de semelle et marches
- pour escalier existant venant du sous sol
45
BLOCAGE EN TOUT VENANT 0/315
Blocage en tout venant 0/315 exempt de tous éléments terreux ou de corps étrangers, en préparation dallage,
compris fourniture à pied d'oeuvre, mise en oeuvre, réglage, compactage, toutes sujétions
LOCALISATION :
- rampe PMR
- zone - 0.02
46
FORME EN BETON AVEC CHAPE LISSEE ET BOUCHARDEE
Forme en béton de ciment armé de 0.15 d'épaisseur constante dosé à 300 kgs de ciment CPA, avec chape
incorporée AVEC finition lissée et bouchardée, toutes sujétions
(aciers comptés d'autre part)
LOCALISATION :
- rampe PMR
- zone - 0.02
47
ARMATURES TREILLIS SOUDE
Fourniture et mise en oeuvre de treillis soudé du commerce dans dallage compris recouvrements, coupes,
ligatures, renforts nécessaires, toutes sujétions
LOCALISATION :
- rampe PMR
- zone - 0.02
48
COFFRAGE SUR CHAMPS POUR DALLAGE
Coffrage ordinaire sur chant pour dallage compris excédent de béton, toutes sujétions
LOCALISATION :
- vers escalier accès sous sol
49
MARCHES D'ESCALIER SUR BLOCAGE AVEC CHAPE
Marches d'escalier en B.A sur blocage, compris coffrage et armatures, chape sur marches et enduit sur contre
marche, toutes sujétion
LOCALISATION :
- accès zone - 0.02
- prolongation escalier accès sous sol
SARL BROISSIAT - DEQUEKER
-
Economiste -
10, Bld Gambetta - 39000 LONS LE SAUNIER
LEGTA DE MANCY/LONS LE SAUNIER
LEGTA DE MANCY - rue montée Gauthier Villard - 39000 LONS LE SAUNIER
Page 10
Réhabilitation de la maison "COLETTE" et annexe
50
REVETEMENT ENROBE CALCAIRE
Revêtement de chaussée comprenant :
- nivelage et profilage définitif
- revêtement en enrobé calcaire dense à chaud de 0.06 d'épaisseur
- protection des ouvrages annexes
- toutes sujétions
LOCALISATION :
- rampe et zone - 0.02
- LIAISON MAISON COLETTE / ANNEXE (rez de chaussée + 1er étage)
51
DEPOSE DE MENUISERIE EXTERIEURE
Dépose de menuiserie extérieure (fenêtres, portes, chassis) compris descellement et enlèvement aux DP, toutes
sujétions
LOCALISATION :
- baies extérieures
52
DEPOSE MARCHE D'ESCALIER
Dépose de marche d'escalier de 1.52 ml de longueur en pierre de taille compris descellement dans le mur en
maçonnerie de moellons, garnissage en maçonnerie de moellons, chargement et évacuation en décharge, toutes
sujétions
LOCALISATION :
- dans liaison (coté annexe)
53
DEMOLITION ESCALIER BETON/METAL
Démolition d'ensemble escalier béton et métal (15 marches pierre de 0.80, 1 palier et 4 marches métalliques)
compris garde corps métallique rampant et droit sur dalle haute, sortie, chargement et évacuation aux DP, toutes
sujétions
LOCALISATION :
- intérieur liaison
54
DEMOLITION DALLE BA
Démolition de dalle BA de 0.11 d'épaisseur compris coupes en place des armatures, étaiement du bacon conservé,
sorties des gravois, chargement et évacuation en décharge, toutes sujétions
LOCALISATION :
- dalle haute rez de chaussée
SARL BROISSIAT - DEQUEKER
-
Economiste -
10, Bld Gambetta - 39000 LONS LE SAUNIER
LEGTA DE MANCY/LONS LE SAUNIER
LEGTA DE MANCY - rue montée Gauthier Villard - 39000 LONS LE SAUNIER
Page 11
Réhabilitation de la maison "COLETTE" et annexe
55
BOUCHEMENT D'OUVERTURE
Bouchement d'ouverture de 0.69*2.40 et 0.79*2.10 comprenant :
- maçonnerie d'agglomérés creux de 0.20 d'épaisseur hourdé au mortier de ciment compris liaisonnement avec les
maçonneries existantes
- enduit au mortier de ciment avec finition frotté fin sur face extérieure
- toutes sujétions
LOCALISATION :
- rez de chaussée
- façade NORD
56
TERRASSEMENT EN DECAPAGE
Terrassement en décapage exécuté à l'engin mécanique en terrain de toutes natures sauf rocher, compris sciage
en du revêtement enrobé, chargement et évacuation des terres en décharge, toutes sujétions
LOCALISATION :
- épaisseur = 0.35
57
FOUILLES EN RIGOLES
Réalisation de fouilles en rigoles pour fondations, exécutées à l'engin mécanique, en terrain de toutes natures, sauf
rocher, compris maçonneries rencontrées dans les fouilles, murs, fondations, canalisations, etc....), chargement et
enlèvement des terres aux DP, toutes sujétions
LOCALISATION :
- mur
- poteaux
- départ escalier
58
BETON POUR SEMELLE
Béton pour semelle dosé à 350 kg de ciment CPJ 42.5 TM, comprenant fourniture du béton, mise en oeuvre et
vibrage, toutes sujétions
LOCALISATION :
- départ escalier
- mur
- poteaux
59
ARMATURES POUR SEMELLES DE FONDATIONS
en acier TOR comprenant :
- fourniture des aciers, façon, mise en place, coupes, chutes, déchets, ligatures, cales, etc...
LOCALISATION :
- rampe PMR
- bêche anti-gel
SARL BROISSIAT - DEQUEKER
-
Economiste -
10, Bld Gambetta - 39000 LONS LE SAUNIER
LEGTA DE MANCY/LONS LE SAUNIER
LEGTA DE MANCY - rue montée Gauthier Villard - 39000 LONS LE SAUNIER
Page 12
Réhabilitation de la maison "COLETTE" et annexe
60
MURS EN AGGLOMERES CREUX DE 020
Murs en agglorérés creux type B60 de 0.20 d'épaisseur, hourdés au mortier de ciment (joints horizontaux et
verticaux) comprenant :
- fourniture des agglos et mortier, pose, manutention, façons d'angles, dressages des tableaux, façons de
feuillures, dressages intérieurs suivant le cas et au pourtour des ouvertures pour recevoir les menuiseries,
liaisonnements, toutes sujétions
LOCALISATION :
- entre bagagerie et extérieur
- entre bagagerie et escalier (au dessus PO BA)
61
MACONNERIE DE B.A POUR LINTEAUX
Maçonnerie en BA pour linteaux dosé à 350 Kgs de ciment CPJ 42.5 TM comprenant :
- fourniture du béton, mise en oeuvre, vibrage
- coffrage bois ou métallique compris accessoires divers
- armatures en acier TOR pour fourniture, façon mise en place, compris coupes, chutes, déchets, ligatures, cales,
toutes sujétions
LOCALISATION :
- porte bagagerie
62
MACONNERIE DE B.A POUR POTEAUX
Maçonnerie de B.A pour poteaux dosé à 350 Kgs de ciment CPJ 42.5 TM comprenant:
- fourniture du béton, mise en oeuvre, vibrage
- coffrage bois ou métal compris accessoires divers - armatures en acier TOR pour fourniture, façon, mise en
place, compris coupes, chutes, déchets, ligatures, cales, toutes sujétions
63
MACONNERIE DE B.A POUR POUTRES
Maçonnerie de B.A pour poutres dosé à 350 Kgs de ciment CPJ 42.5 TM comprenant :
- fourniture du béton, mise en oeuvre, vibrage
- coffrage bois ou métallique compris accessoires divers
- armatures en acier TOR pour fourniture, façon, mise en place, compris coupes, chutes, déchets, ligatures, cales
- toutes sujétions
64
SAIGNEE EN MURS
Saignée en murs pour prise de dalle compris refouillement, étaiement si nécessaire, garnissage, toutes sujétions
LOCALISATION :
- dalle haute rez de chaussée
SARL BROISSIAT - DEQUEKER
-
Economiste -
10, Bld Gambetta - 39000 LONS LE SAUNIER
LEGTA DE MANCY/LONS LE SAUNIER
LEGTA DE MANCY - rue montée Gauthier Villard - 39000 LONS LE SAUNIER
Page 13
Réhabilitation de la maison "COLETTE" et annexe
65
DALLE PLEINE EN B.A DE 0.16
Dalle pleine en BA de 0.16 d'épaisseur dosé à 350 Kgs de ciment CPJ 42.5 TM, comprenant :
- fourniture du béton, mise en oeuvre, vibrage
- coffrage lisse en sous face
- coffrage des rives
- finition lissée et bouchardée
- façon de réservations suivant demande des lots techniques
- toutes sujétions
(les armatures sont comptées d'autre part)
LOCALISATION :
- dalle haute bagagerie
- dalle haute rez de chaussée
66
ARMATURES POUR DALLES
Armatures pour dalle en treillis soudé et acier TOR comprenant :
- fourniture des aciers, façon, mise en oeuvre, coupes, chutes, déchets, ligatures, cales, passivations nécessaires,
toutes sujétions
LOCALISATION :
67
MARCHES D'ESCALIER SUR PAILLASSE AVEC CHAPE
Marches d'escalier en B.A sur paillasse compris coffrage lisse en sous face, armatures, prises, chape sur marches
et enduit sur contre marches, toutes sujétions
LOCALISATION :
- entre rez de chaussée et 1er étage
68
PALIER EN B.A AVEC CHAPE
Palier en B.A de 0.16 d'épaisseur compris coffrage lisse en sous face, finition avec chape incorporée, armatures,
liaisonnements, toutes sujétions
LOCALISATION :
- escalier entre RDC et 1er étage
69
ISOLATION EN SOUS FACE DE DALLE EN FIBRASTYRENE CLARTE dB 35 FEU E
Isolation en sous face de dalle en FIBRASTYRENE CLARTE dB 35 FEU E de chez KNAUF ou équivalent de 100
mm d'épaisseur (R = 2.45 m².K/W) comopsé de 2 parements (1 de 20 mm et 1 de 5 mm d'épaisseur) en fibres
longues de bois et d'une âme en PSE élastifié KNAUF THERM dB 35 pour utilisation en fond de coffrage ou
fixation mécanique compris pose bord à bord à joints décalés, fixation traversantes par chevilles
métalliques/plastiques suivant prescriptions du fabricant, coupes, chutes, toutes sujétions
Euroclasse E
LOCALISATION :
- en sous face dalle
- haute RDC dans bagagerie
- 1/2 paliers d'escalier
- rampant marches entre les 2 1/2 paliers
SARL BROISSIAT - DEQUEKER
-
Economiste -
10, Bld Gambetta - 39000 LONS LE SAUNIER
LEGTA DE MANCY/LONS LE SAUNIER
LEGTA DE MANCY - rue montée Gauthier Villard - 39000 LONS LE SAUNIER
Page 14
Réhabilitation de la maison "COLETTE" et annexe
70
BLOCAGE EN TOUT VENANT 0/315
Blocage en tout venant 0/315 exempt de tous éléments terreux ou de corps étrangers, en préparation dallage,
compris fourniture à pied d'oeuvre, mise en oeuvre, réglage, compactage, toutes sujétions
LOCALISATION :
- rez de chaussée
71
FORME EN BETON AVEC CHAPE LISSEE ET BOUCHARDEE
Forme en béton de ciment armé de 0.13 d'épaisseur constante dosé à 300 kgs de ciment CPA, avec chape
incorporée avec finition lissée et bouchardée, toutes sujétions
(aciers comptés d'autre part)
LOCALISATION :
- rez de chaussée
72
ARMATURES TREILLIS SOUDE
Fourniture et mise en oeuvre de treillis soudé du commerce dans dallage compris recouvrements, coupes,
ligatures, renforts nécessaires, toutes sujétions
LOCALISATION :
- rez de chaussée
73
SEUILS DE PORTE EN BETON PARFAITEMENT MOULE
Seuils de porte en béton parfaitement moulé, compris chape lissée glacis supérieur, pente, toutes sujétions
profil selon demande du menuisier
LOCALISATION :
- porte bagagerie
74
ENDUIT FROTTE FIN
Enduit frotté fin au mortier de ciment sur murs extérieurs en agglos, réalisé en 3 couches suivant DTU 26.1
comprenant :
- couche d'accrochage
- couche formant corps d'enduit
- couche de finition
- arêtes droites
- toutes sujétions
LOCALISATION :
- mur extérieur bagagerie
- RESEAUX DIVERS -
SARL BROISSIAT - DEQUEKER
-
Economiste -
10, Bld Gambetta - 39000 LONS LE SAUNIER
LEGTA DE MANCY/LONS LE SAUNIER
LEGTA DE MANCY - rue montée Gauthier Villard - 39000 LONS LE SAUNIER
Page 15
Réhabilitation de la maison "COLETTE" et annexe
75
PENETRATION DANS BATIMENT ANNEXE
Réalisation de la pénétration de divers réseaux dans le bâtiment annexe comprenant :
- percement du mur de façade en fondation pour permettre le passage de 1 fourreau O 100 compris rebouchage
soigné et étanchéité de l'ensemble
- toutes sujétions
LOCALISATION :
- bâtiment annexe
- réseau électrique
76
PENETRATION DANS LOCAL TGBT
Réalisation de la pénétration de divers réseaux dans le local TGBT comprenant :
- démolition du dallage béton (0.60*0.60) compris découpe soignée
- terrassement manuel dans blocage tout venant et terre (0.60*0.60*0.80 prof) compris sorties des terres,
chargement et évacuation en décharges
- percement du mur de façade extérieure pour permettre le passage d'un fourreau O 100 pour l'électricité compris
rebouchage soigné et étanchéité de l'ensemble
- remblaiement en sable et tout venant compacté (0.60*0.60*0.80)
- raccord de béton au sol avec finition lissée (0.60*0.60)
- toutes sujétions
LOCALISATION :
- bâtiment externat, local TGBT
77
- réseau électrique
BOUCHEMENT DE PENETRATION
Bouchement d'anciennes pénétration des canalisations chauffage compris maçonnerie de moellons de remploi
hourdé au mortier de ciment, étanchéité,toutes sujétions
LOCAISATION :
- bâtiment annexe
- garages
- bâtiment colette
- cave voutée
78
REGARD DE TIRAGE 80/80/80
Réalisation de regard de tirage en maçonnerie de 80/80/80 comprenant :
- terrassement, remblaiement
- regard en éléments préfabriqués du commerce compris fond, réhausses nécessaires
- tampon hydraulique en fonte avec cadre à sceller
- raccordement des fourreaux
- toutes sujétions
LOCALISATION :
- pour réseau électrique
79
FOUILLES EN TRANCHEES POUR RESEAUX DIVERS
Fouilles en tranchées pour réseaux divers, exécutées à l'engin mécanique et finition à la main vers les bâtiments,
compris sable en fond de fouilles pour enrobage des fourreaux, remblaiement en tout vanant compacté,
chargement et évacuation des terres aux D.P, pompage, blindage si nécessaire, toutes sujétions
LOCALISATION :
- réseau électrique
- depuis le local TGBT bât. externat jusqu'au bâtiment annexe
SARL BROISSIAT - DEQUEKER
-
Economiste -
10, Bld Gambetta - 39000 LONS LE SAUNIER
LEGTA DE MANCY/LONS LE SAUNIER
LEGTA DE MANCY - rue montée Gauthier Villard - 39000 LONS LE SAUNIER
Page 16
Réhabilitation de la maison "COLETTE" et annexe
80
DEMOLITION DE REVETEMENT ENROBE
P.V sur fouilles en tranchées pour démolition de revêtement enrobé à l'emplacement des fouilles compris sciage et
réfection en nrobé à chaud compris raccords avec l'existant, toutes sujétions
LOCALISATION :
- réseau électrique
81
GAINE EN TUBE JANOLENE AVEC TIRE FIL 0 100
Fourniture et mise en place de gaine en tube janolène avec tire fil 0 100 posée sur lit de sable en fond de tranchée,
toutes sujétions
LOCALISATION :
- réseau électrique (1 fourreau)
- depuis le local TGBT jusqu'bâtiment annexe
82
NAPPES AVERTISSEUSES EN PVC
Fourniture et mise en place de nappes avertisseuses en PVC sur les différents réseaux selon prescriptions
reglementaires (couleur, type, profondeur) compris coupes, chutes et toutes sujétions
LOCALISATION :
- réseau électrique
TOTAL HORS-TAXES
T.V.A. 19.60 %
SARL BROISSIAT - DEQUEKER
-
Economiste -
10, Bld Gambetta - 39000 LONS LE SAUNIER
Page 1
LEGTA DE MANCY/LONS LE SAUNIER
LEGTA DE MANCY - rue montée Gauthier Villard - 39000 LONS LE SAUNIER
Réhabilitation de la maison "COLETTE" et annexe
N°
Désignation
Unité Quantité Prix Unitaires
LOT N° 1 DEMOLITION - MACONNERIE
- TRANCHE FERME -
- MAISON "COLETTE" (rez de chaussée + 1er étage)
1
DEPOSE DE L'INSTALLATION SANITAIRE
U
1.000
2
DEPOSE DE MENUISERIE EXTERIEURE
U
2.000
3
DEMOLITION DE CLOISONS
M2
71.160
4
DEMOLITION ESCALIER BOIS INTERIEUR
U
1.000
5
ARRACHAGE DE VIEUX PARQUET
M2
35.050
6
DEMOLITION DE REVETEMENT CARRELAGE
M2
27.180
7
DEMOLITION DE DALLAGE BETON
M2
32.650
8
MODIFICATION SEUIL DE PORTE
U
1.000
9
BOUCHEMENT D'OUVERTURE
U
1.000
10
CREATION D'OUVERTURE DE 95/215
U
1.000
11
DALLAGE INTERIEUR
M2
61.880
SARL BROISSIAT - DEQUEKER
-
Economiste -
10, Bld Gambetta - 39000 LONS LE SAUNIER
Montant
Page 2
LEGTA DE MANCY/LONS LE SAUNIER
LEGTA DE MANCY - rue montée Gauthier Villard - 39000 LONS LE SAUNIER
Réhabilitation de la maison "COLETTE" et annexe
N°
Désignation
Unité Quantité Prix Unitaires
12
TERRASSEMENT EN DECAPAGE
M3
5.767
13
FOUILLES EN RIGOLES
M3
1.192
14
BETON POUR SEMELLE
M3
1.192
15
ARMATURES POUR SEMELLES DE FONDATIONS
KG
59.600
16
MURETTE EN BETON BANCHE DE 0.15
M2
2.170
17
BLOCAGE EN TOUT VENANT 0/315
M3
4.885
18
FORME EN BETON AVEC CHAPE LISSEE ET
BOUCHARDEE
M2
7.960
19
ARMATURES TREILLIS SOUDE
KG
39.800
20
COFFRAGE SUR CHAMPS POUR DALLAGE
ML
0.380
21
REVETEMENT ENROBE CALCAIRE
M2
4.280
22
MODIFICATION RESEAU EP
EN
1.000
23
FOUILLES EN TRANCHEES CANALISATIONS
INTERIEURES
ML
4.500
24
CANALISATIONS EN TUYAUX PVC O 100
ML
15.000
- ANNEXE MAISON COLETTE (rez de chaussée)
SARL BROISSIAT - DEQUEKER
-
Economiste -
10, Bld Gambetta - 39000 LONS LE SAUNIER
Montant
Page 3
LEGTA DE MANCY/LONS LE SAUNIER
LEGTA DE MANCY - rue montée Gauthier Villard - 39000 LONS LE SAUNIER
Réhabilitation de la maison "COLETTE" et annexe
N°
Désignation
Unité Quantité Prix Unitaires
25
DEPOSE DE L'INSTALLATION SANITAIRE
U
1.000
26
DEPOSE DE PERSIENNE METALLIQUE
U
1.000
27
DEPOSE DE MENUISERIE EXTERIEURE
U
1.000
28
DEPOSE TABLETTE BOIS/CARRELAGE
U
1.000
29
DEMOLITION DE PLAFONDS SUSPENDUS
M2
65.250
30
DEMOLITION DE CLOISONS
M2
40.620
31
DEMOLITION REVETEMENT FAIENCE
M2
6.960
32
ARRACHAGE DE REVETEMENT PLASTIQUE OU
MOQUETTE
M2
54.940
33
DEMOLITION DE REVETEMENT CARRELAGE
M2
68.930
34
DEMOLITION DE MURETTE
ML
6.750
35
DEMOLITION DE DALLAGE BETON
M2
30.190
36
DEMOLITION CASQUETTE BETON
U
1.000
37
TERRASSEMENT EN DECAPAGE
M3
16.344
38
FOUILLES EN RIGOLES
M3
9.299
39
BETON DE PROPRETE
M3
4.100
SARL BROISSIAT - DEQUEKER
-
Economiste -
10, Bld Gambetta - 39000 LONS LE SAUNIER
Montant
Page 4
LEGTA DE MANCY/LONS LE SAUNIER
LEGTA DE MANCY - rue montée Gauthier Villard - 39000 LONS LE SAUNIER
Réhabilitation de la maison "COLETTE" et annexe
N°
Désignation
Unité Quantité Prix Unitaires
40
BETON POUR SEMELLE
M3
5.199
41
ARMATURES POUR SEMELLES DE FONDATIONS
KG
259.950
42
FUT BA de 50/50/66
43
U
4.000
MURETTE EN BETON BANCHE DE 0.15
M2
4.340
44
MURETTE EN BETON BANCHE DE 0.20
M2
3.790
45
BLOCAGE EN TOUT VENANT 0/315
M3
17.428
46
FORME EN BETON AVEC CHAPE LISSEE ET
BOUCHARDEE
M2
24.750
47
ARMATURES TREILLIS SOUDE
KG
123.750
48
COFFRAGE SUR CHAMPS POUR DALLAGE
ML
2.750
49
MARCHES D'ESCALIER SUR BLOCAGE AVEC CHAPE
ML
13.950
50
REVETEMENT ENROBE CALCAIRE
M2
13.680
- LIAISON MAISON COLETTE / ANNEXE (rez de chaussée + 1er étage)
51
DEPOSE DE MENUISERIE EXTERIEURE
U
2.000
52
DEPOSE MARCHE D'ESCALIER
U
1.000
SARL BROISSIAT - DEQUEKER
-
Economiste -
10, Bld Gambetta - 39000 LONS LE SAUNIER
Montant
Page 5
LEGTA DE MANCY/LONS LE SAUNIER
LEGTA DE MANCY - rue montée Gauthier Villard - 39000 LONS LE SAUNIER
Réhabilitation de la maison "COLETTE" et annexe
N°
Désignation
Unité Quantité Prix Unitaires
53
DEMOLITION ESCALIER BETON/METAL
U
1.000
54
DEMOLITION DALLE BA
M2
22.010
55
BOUCHEMENT D'OUVERTURE
U
2.000
56
TERRASSEMENT EN DECAPAGE
M3
8.694
57
FOUILLES EN RIGOLES
M3
2.055
58
BETON POUR SEMELLE
M3
2.055
59
ARMATURES POUR SEMELLES DE FONDATIONS
KG
102.750
60
MURS EN AGGLOMERES CREUX DE 020
M2
9.250
61
MACONNERIE DE B.A POUR LINTEAUX
M3
0.060
62
MACONNERIE DE B.A POUR POTEAUX
M3
0.200
63
MACONNERIE DE B.A POUR POUTRES
M3
0.345
64
SAIGNEE EN MURS
ML
10.950
65
DALLE PLEINE EN B.A DE 0.16
M2
15.330
66
ARMATURES POUR DALLES
KG
183.960
67
MARCHES D'ESCALIER SUR PAILLASSE AVEC CHAPE
ML
30.800
SARL BROISSIAT - DEQUEKER
-
Economiste -
10, Bld Gambetta - 39000 LONS LE SAUNIER
Montant
Page 6
LEGTA DE MANCY/LONS LE SAUNIER
LEGTA DE MANCY - rue montée Gauthier Villard - 39000 LONS LE SAUNIER
Réhabilitation de la maison "COLETTE" et annexe
N°
Désignation
Unité Quantité Prix Unitaires
68
PALIER EN B.A AVEC CHAPE
M2
4.420
69
ISOLATION EN SOUS FACE DE DALLE EN
FIBRASTYRENE CLARTE dB 35 FEU E
M2
9.790
70
BLOCAGE EN TOUT VENANT 0/315
M3
5.465
71
FORME EN BETON AVEC CHAPE LISSEE ET
BOUCHARDEE
M2
25.010
72
ARMATURES TREILLIS SOUDE
KG
125.050
73
SEUILS DE PORTE EN BETON PARFAITEMENT MOULE
ML
1.000
74
ENDUIT FROTTE FIN
M2
6.920
- RESEAUX DIVERS -
75
PENETRATION DANS BATIMENT ANNEXE
U
1.000
76
PENETRATION DANS LOCAL TGBT
U
1.000
77
BOUCHEMENT DE PENETRATION
U
2.000
78
REGARD DE TIRAGE 80/80/80
U
1.000
79
FOUILLES EN TRANCHEES POUR RESEAUX DIVERS
M3
27.540
80
DEMOLITION DE REVETEMENT ENROBE
M2
30.600
SARL BROISSIAT - DEQUEKER
-
Economiste -
10, Bld Gambetta - 39000 LONS LE SAUNIER
Montant
Page 7
LEGTA DE MANCY/LONS LE SAUNIER
LEGTA DE MANCY - rue montée Gauthier Villard - 39000 LONS LE SAUNIER
Réhabilitation de la maison "COLETTE" et annexe
N°
Désignation
Unité Quantité Prix Unitaires
81
GAINE EN TUBE JANOLENE AVEC TIRE FIL 0 100
ML
55.000
82
NAPPES AVERTISSEUSES EN PVC
ML
51.000
TOTAL HORS-TAXES
T.V.A. 19.60 %
T.V.A. 19.60 %
T.V.A. 19.60 %
TOTAL T.T.C. (En Euros)
SARL BROISSIAT - DEQUEKER
-
Economiste -
10, Bld Gambetta - 39000 LONS LE SAUNIER
Montant
63 734.38
12 491.94
12 491.94
12 491.94
76 226.32
Maître d’Ouvrage
LEGTA de MANCY
410, Montée Gauthier Villars
39015 LONS LE SAUNIER
Réhabilitation de la Maison Colette et Annexe
Tranches CONDITIONNELLES
LEGTA DE MANCY/LONS LE SAUNIER
LEGTA DE MANCY - rue montée Gauthier Villard - 39000 LONS LE SAUNIER
Page 1
Réhabilitation de la maison "COLETTE" et annexe
DESCRIPTIF DES TRAVAUX
LOT N° 1 DEMOLITION - MACONNERIE
- TRANCHE CONDITIONNELLE N° 1 -
- MAISON "COLETTE" (cave voutée en sous sol)
1
DEMOLITION MURETTE BA
Démolition de murette en BA de 0.10 d'épaisseur, de 3.73 ml de long et de 1.32 ml de hauteur compris sortie des
gravois à la main, chargement et évacuation en décharge, toutes sujétions
2
TERRASSEMENT EN DECAPAGE
Terrassement en décapage exécuté à la main en terrain de toutes natures sauf rocher, compris sortie des terres à
la brouette, chargement et évacuation en décharge, toutes sujétions
- épaisseur = 0.28
3
BLOCAGE EN TOUT VENANT 0/315
Blocage en tout venant 0/315 exempt de tous éléments terreux ou de corps étrangers, en préparation dallage,
compris fourniture à pied d'oeuvre, mise en oeuvre, réglage, compactage, toutes sujétions
- épaisseur = 0.15
4
FORME EN BETON DRESSEE ET LISSEE DE 0.13
Forme en béton de ciment armé de 0.13 d'épaisseur constante dosé à 300 Kgs de ciment CPA, parfaitement
dressée et lissée pour recevoir un revêtement collé (tolérance 7 mm sous une règle de 2 ml), joint de
fractionnement et de dilation suivant DTU, toutes sujétions
(aciers comptés d'autre part)
5
ARMATURES TREILLIS SOUDE
Fourniture et mise en oeuvre de treillis soudé du commerce dans dallage (5 kg/m²) compris recouvrements,
coupes, ligatures, renforts nécessaires, toutes sujétions
6
NETTOYAGE MURS ET VOUTE
Réalisation d'un néttoyage sur murs et voute en maçonnerie de moellons apparente compris lavage à l'eau basse
pression et brossage, toutes sujétions
SARL BROISSIAT - DEQUEKER
-
Economiste -
10, Bld Gambetta - 39000 LONS LE SAUNIER
Page 1
LEGTA DE MANCY/LONS LE SAUNIER
LEGTA DE MANCY - rue montée Gauthier Villard - 39000 LONS LE SAUNIER
Réhabilitation de la maison "COLETTE" et annexe
N°
Désignation
Unité Quantité Prix Unitaires
Montant
LOT N° 1 DEMOLITION - MACONNERIE
- TRANCHE CONDITIONNELLE N° 1 -
- MAISON "COLETTE" (cave voutée en sous sol)
1
DEMOLITION MURETTE BA
U
1.000
2
TERRASSEMENT EN DECAPAGE
M3
17.435
3
BLOCAGE EN TOUT VENANT 0/315
M3
8.804
4
FORME EN BETON DRESSEE ET LISSEE DE 0.13
M2
58.700
5
ARMATURES TREILLIS SOUDE
KG
293.500
6
NETTOYAGE MURS ET VOUTE
M2
113.190
TOTAL HORS-TAXES
T.V.A. 19.60 %
T.V.A. 19.60 %
T.V.A. 19.60 %
TOTAL T.T.C. (En Euros)
SARL BROISSIAT - DEQUEKER
-
Economiste -
10, Bld Gambetta - 39000 LONS LE SAUNIER
13 446.35
2 635.48
2 635.48
2 635.48
16 081.83
LEGTA DE MANCY/LONS LE SAUNIER
LEGTA DE MANCY - rue montée Gauthier Villard - 39000 LONS LE SAUNIER
Page 1
Réhabilitation de la maison "COLETTE" et annexe
DESCRIPTIF DES TRAVAUX
LOT N° 1 DEMOLITION - MACONNERIE
- TRANCHE CONDITIONNELLE N° 2 -
- BATIMENT ANNEXE (1er et 2° étage)
1
DEPOSE DE L'INSTALLATION SANITAIRE
Dépose de l'installation sanitaire compris appareils (2 éviers + meuble, 2 wc, 2 lavabos, 1 baignoire, 1 cabine de
douche, 2 cumulus électrique) et canalisations d'alimentation et d'évacuation, neutralisation des arrivées EF et
ECS, sortie et évacuation aux DP, toutes sujétions
LOCALISATION :
- 1er étage
- dans les 2 logements
2
DEPOSE DE MENUISERIE EXTERIEURE
Dépose de menuiserie extérieure (porte d'entrées) compris descellement du bâti, chargement et enlèvement aux
DP, toutes sujétions
LOCALISATION :
- 2° étage
- futur bureau SUD
3
DEMOLITION DE CLOISONS
Démolition de cloisons jusqu'à 0.10 d'épaisseur compris bloc portes incorporés, arrachage des plinthes, sortie des
gravois, chargement sur camion et transport à la décharge, toutes sujétions
LOCALISATION :
- 1er et 2° étage
- selon plans état des lieux et projet
4
DEMOLITION ESCALIER BOIS INTERIEUR
Démolition escalier bois intérieur de 16 marches de 0.80 y compris garde corps, sortie et évacuation aux DP,
toutes sujétions
LOCALISATION :
- entre 1er et 2° étage
SARL BROISSIAT - DEQUEKER
-
Economiste -
10, Bld Gambetta - 39000 LONS LE SAUNIER
LEGTA DE MANCY/LONS LE SAUNIER
LEGTA DE MANCY - rue montée Gauthier Villard - 39000 LONS LE SAUNIER
Page 2
Réhabilitation de la maison "COLETTE" et annexe
5
DEMOLITION REVETEMENT FAIENCE
Démolition revêtement faïence compris ragréage du support, sortie, chargement et évacuation aux DP, toutes
sujétions
LOCALISATION :
- 1er étage
- anciennes cuisines
- anciennes salle de bains
6
ARRACHAGE DE REVETEMENT PLASTIQUE OU MOQUETTE
Arrachage de revêtement plastique ou moquette compris nettoyage du support, chargement et évacuation aux DP,
toutes sujétions
LOCALISATION :
- 1er étage
- logement SUD
- cuisine
- bains
- hall/dégt
- logement NORD
- l'ensemble du logement
- 2° étage
- logement NORD
- 2 chambres
- sur escalier 1er/2°
7
- wc
DEPOSE DE DALLES EN POLYSTYRENE
Dépose de dalles en polystyrène collées en sous face du plafond plâtre compris sortie des gravois, chargement et
évacuation en décharfe, toutes sujétions
LOCALISATION :
- 1er étage
- logement SUD
- séjour/cuisine
- bains
8
CREATION D'OUVERTURE DE 95/205
Création d'ouverture de0.95*2.05 dans mur en maçonnerie de moellons de 0.50 d'épaisseur comprenant :
- refouillement, étaiement
- jambages en béton coffré compris feuillure
- linteau BA compris garnissage au dessus linteau
- seuil pour porte en béton moulé
- enduit au mortier de ciment frotté fin en raccord sur face ext.
- échafaudage nécessaire
- protection provisoire
- sortie des gravois, chargement sur camion et transport à la décharge
- toutes sujétions
LOCALISATION :
- 1er étage, façade SUD
- salle de cours
SARL BROISSIAT - DEQUEKER
-
Economiste -
10, Bld Gambetta - 39000 LONS LE SAUNIER
LEGTA DE MANCY/LONS LE SAUNIER
LEGTA DE MANCY - rue montée Gauthier Villard - 39000 LONS LE SAUNIER
Page 3
Réhabilitation de la maison "COLETTE" et annexe
9
MODIFICATION OUVERTURE EXISTANTE
Modification ouverture existante de 0.79*1.31 pour la porter à 0.95*2.05 dans mur en maçonnerie de moellons de
0.50 d'épaisseur comprenant :
- refouillement, étaiement
- jambages en béton coffré compris feuillure
- linteau BA compris garnissage au dessus linteau
- seuil pour porte en béton moulé
- enduit au mortier de ciment frotté fin en raccord sur face ext.
- protection provisoire
- échafaudage nécessaire
- sortie des gravois, chargement sur camion et transport à la décharge
- toutes sujétions
LOCALISATION :
- 2° étage, façade SUD
- bureau
10
CREATION DE PORTE DE 100/210
Création de passage de 1.00*2.10 dans mur de 0.17 d'épaisseur comprenant :
- refouillement, étaiement
- jambages en béton coffré
- linteau B.A garnissage au dessus linteau
- raccord en béton lissé au sol
- sortie des gravois, chargement sur camion et transport à la décharge
- toutes sujétions
LOCALISATION :
- 1er étage
- entre salle de cours
- 2° étage
- entre bureaux
TOTAL HORS-TAXES
T.V.A. 19.60 %
SARL BROISSIAT - DEQUEKER
-
Economiste -
10, Bld Gambetta - 39000 LONS LE SAUNIER
Page 1
LEGTA DE MANCY/LONS LE SAUNIER
LEGTA DE MANCY - rue montée Gauthier Villard - 39000 LONS LE SAUNIER
Réhabilitation de la maison "COLETTE" et annexe
N°
Désignation
Unité Quantité Prix Unitaires
LOT N° 1 DEMOLITION - MACONNERIE
- TRANCHE CONDITIONNELLE N° 2 -
- BATIMENT ANNEXE (1er et 2° étage)
1
DEPOSE DE L'INSTALLATION SANITAIRE
U
1.000
2
DEPOSE DE MENUISERIE EXTERIEURE
U
1.000
3
DEMOLITION DE CLOISONS
M2
85.390
4
DEMOLITION ESCALIER BOIS INTERIEUR
U
1.000
5
DEMOLITION REVETEMENT FAIENCE
M2
23.160
6
ARRACHAGE DE REVETEMENT PLASTIQUE OU
MOQUETTE
M2
76.750
7
DEPOSE DE DALLES EN POLYSTYRENE
M2
22.030
8
CREATION D'OUVERTURE DE 95/205
U
1.000
9
MODIFICATION OUVERTURE EXISTANTE
U
1.000
10
CREATION DE PORTE DE 100/210
U
2.000
SARL BROISSIAT - DEQUEKER
-
Economiste -
10, Bld Gambetta - 39000 LONS LE SAUNIER
Montant
LEGTA DE MANCY/LONS LE SAUNIER
LEGTA DE MANCY - rue montée Gauthier Villard - 39000 LONS LE SAUNIER
Page 2
Réhabilitation de la maison "COLETTE" et annexe
TOTAL HORS-TAXES
T.V.A. 19.60 %
T.V.A. 19.60 %
T.V.A. 19.60 %
TOTAL T.T.C. (En Euros)
SARL BROISSIAT - DEQUEKER
-
Economiste -
10, Bld Gambetta - 39000 LONS LE SAUNIER
12 791.55
2 507.14
2 507.14
2 507.14
15 298.69
Maître d'Ouvrage
LEGTA de MANCY
410, Montée Gauthier Villars
39015 LONS LE SAUNIER
Réhabilitation de la Maison Colette et Annexe
RECAPITULATION des TRAVAUX
LOT N° 1 - DEMOLITION / MACONNERIE
Montant HT
Tranche FERME
TOTAL
Tranche CONDIT. 1
Tranche CONDIT. 2
Tranche CONDIT. 3
Tranche CONDIT. 4
TOTAL T. CONDITIONNELLES 1-2-3-4
T. FERME + T. CONDITIONNELLES
Date, cachet et signature de l'entreprise
TVA 19.6 %
TOTAL T.T.C.
