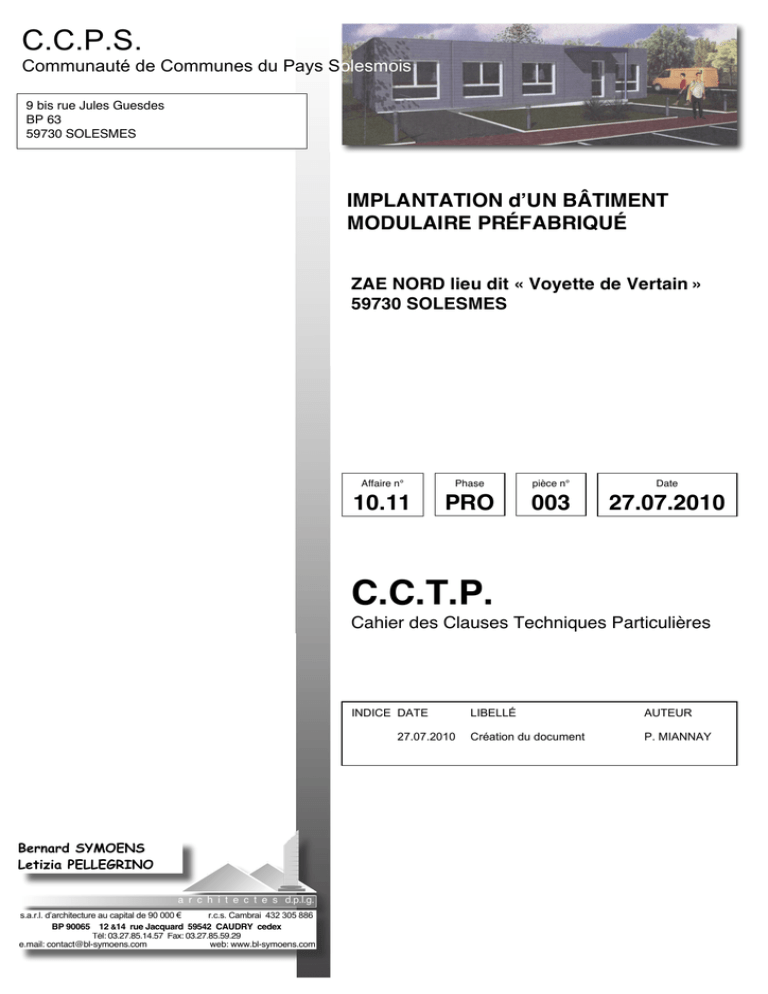

IMPLANTATION dʼUN BÂTIMENT MODULAIRE

Transcription

C.C.P.S.
Communauté de Communes du Pays Solesmois
9 bis rue Jules Guesdes
BP 63
59730 SOLESMES
IMPLANTATION dʼUN BÂTIMENT
MODULAIRE PRÉFABRIQUÉ
ZAE NORD lieu dit « Voyette de Vertain »
59730 SOLESMES
Affaire n°
Phase
pièce n°
Date
10.11
PRO
003
27.07.2010
Phase
PRO
C.C.T.P.
pièce n°
000
Date
00.00.2007
Date
Cahier des Clauses Techniques 00.00.2007
Particulières
Phase
PRO
INDICE DATE
pièce n°
000
Phase
LIBELLÉ pièce n°
PRO
Création du 000
document
27.07.2010
Date
00.00.2007
Date AUTEUR
00.00.2007
P. MIANNAY
Date
00.00.2007
Phase
PRO
Bernard SYMOENS
Letizia PELLEGRINO
Phase
a r c h i t e c t e s d.p.l.g.
s.a.r.l. d’architecture au capital de 90 000 €
r.c.s. Cambrai 432 305 886
BP 90065 12 &14 rue Jacquard 59542 CAUDRY cedex
Tél: 03.27.85.14.57 Fax: 03.27.85.59.29
e.mail: [email protected]
web: www.bl-symoens.com
PRO
Phase
PRO
pièce n°
000
pièce n°
000
pièce n°
000
Date
00.00.2007
Date
00.00.2007
PRESCRIPTIONS COMMUNES A TOUS LES LOTS
CCPS
Affaire 10.11 Phase PRO/DCE
Implantation dʼun bâtiment modulaire préfabriqué
sarl SYMOENS et PELLEGRINO
architectes d.p.l.g.
27 juillet 2010
2
OBJET DU C.C.T.P.
Le présent CCTP a pour objet les travaux dʼimplantation dʼun bâtiment préfabriqué modulaire.
2
Surface Hors Œuvre:
Nombre de niveaux:
155,00 m
RdC
Situation du terrain:
Référence cadastrale:
Surface:
ZAE Nord Lieu dit «Voyette de vertain» 59730 SOLESMES
AB 74p et AB 119p
2
1 623,00 m
INTERVENANTS
Les différents intervenants au projet faisant lʼobjet du présent CCTP sont :
MAITRISE DʼOUVRAGE
C.C.P.S.
9 bis rue Jules Guesdes
59730 SOLESMES
 03.27.70.74.30
 03.27.70.74.31
Personne à contacter :
M.
 06.
SARL SYMOENS & PELLEGRINO
Architectes d.p.l.g.
12 &14 rue Jacquard
59540 CAUDRY
 03.27.85.14.57
 03.27.85.59.29
Personne à contacter :
Mlle Pascaline MIANNAY
 03.27.85.14.57
MAITRISE DʼŒUVRE
CCPS
27 juillet 2010
3
DECOMPOSITION DES TRAVAUX EN LOTS ET CORPS D'ETAT
LOTS DE TRAVAUX
Les travaux faisant l'objet du présent C.C.T.P. sont divisés en "lots de travaux" pouvant donner lieu chacun à un marché de travaux. La liste
de ces lots est donnée ci-dessus.
Un même soumissionnaire pourra se voir attribuer plusieurs lots. Dans ce cas, l'entreprise est tenue de présenter une offre chiffrée pour
chaque lot qu'elle souhaite se voir attribuer, de telles sorte que le jugement des différentes offres ou propositions reçues puisse être fait pour
chaque lot considéré séparément.
CORPS D'ETAT
Chaque lot de travaux est décomposé en "corps dʼétat" correspondants à des spécialités techniques différentes. La liste de ces corps dʼétat
est également donnée ci-dessous.
Un soumissionnaire répondant pour un lot donné est tenu de répondre sur la totalité des corps dʼétat que comporte ce lot, sous peine de
rejet de lʼoffre complète.
LISTE DES LOTS ET CORPS DʼETAT
Lot n°1
VRD – ESPACES VERTS
Corps dʼétat: TERRASSEMENTS
FONDATIONS
RÉSEAUX
VOIRIES
CLÔTURAGE
ESPACES VERTS
Corps dʼétat: COURANTS FORTS – COURANTS FAIBLES
Lot n°2
BÂTIMENT MODULAIRE
TRANCHES DE TRAVAUX ET PHASAGE
TRANCHES DE TRAVAUX
Il n'est pas prévu de décomposition en tranches de travaux, l'ouvrage étant réalisé en une seule fois.
PHASAGE DES TRAVAUX
Il n'est pas prévu de phasage des travaux. Lʼensemble de lʼouvrage est réalisé en continuité.
CCPS
27 juillet 2010
4
NOTATIONS UTILISEES DANS LE C.C.T.P.
Le présent CCTP fait appel aux conventions de notation suivantes :
DESIGNATION DES GRANDEURS
Dans le libellé des articles ci-dessous, les grandeurs sont mentionnées en abrégé comme suit :
L : Longueur
P : Profondeur
V : Volume
l : Largeur
E : Epaisseur
Ø : Diamètre
H : Hauteur
Exemple : Fenêtre L120 - H135cm
MARQUES COMMERCIALES
Il est parfois indiqué, dans le corps du descriptif, des noms de marques commerciales. Les entreprises sont tenues de s'en tenir aux produits
spécifiés. Cependant, dans le cadre de marchés publics, les entreprises ont le droit de proposer et de mettre en oeuvre des produits qui
soient techniquement et esthétiquement rigoureusement équivalents aux ouvrages décrits dans le descriptif. Sauf accord préalable de
l'architecte, toute autre modification des prestations sera refusée, tous les frais de remplacement étant à la charge de l'entreprise défaillante.
VARIANTES APPORTEES AU C.C.T.P.
Le C.C.T.P. correspond à la solution adoptée par l'architecte et acceptée par le maître de l'ouvrage. Aucune variante nʼest autorisée.
NORMES ET REFERENCES
MATERIAUX ET PROCEDES TRADITIONNELS
Les travaux seront exécutés conformément aux règles de l'Art et à la réglementation française telle qu'elle se trouvera être en vigueur un
mois avant la date d'établissement de l'offre.
En particulier, les travaux seront conformes aux prescriptions techniques contenues dans les documents suivants :
•
Textes législatifs et réglementaires
•
Fascicules du cahier des clauses techniques générales
•
Normes européennes
•
Normes françaises homologuées
•
Règles techniques DTU
•
Prescriptions techniques DTU
•
Avis techniques, agréments et ATEX
•
Règles professionnelles
Pour les matériaux et procédés traditionnels, la non-conformité aux règles précédentes entraînera la réfection complète des travaux.
MATERIAUX ET PROCEDES NON TRADITIONNELS
Les matériaux, procédés, éléments ou équipements non traditionnels ne pourront être admis que s'ils font l'objet d'un Avis Technique de la
Commission du CSTB.
ACCESSIBILITE AUX PERSONNES A MOBILITE REDUITE
Pour établir leur offre, les entreprises sont tenues de prendre en compte – que celles-ci figurent ou non dans le présent CCTP – les normes
en vigueur pour lʼaccessibilité des locaux aux personnes à mobilité réduite, en applications du décret du 21 octobre 2009 applicable au 24
avril 2010.
CONTENU DE LʼOFFRE
ETENDU DES PRESTATIONS
Qu'elles figurent ou non dans le corps du descriptif détaillé, les prestations ci-après sont dues par les entreprises titulaires du marché et sont
réputées comprises dans le montant de leur offre initiale :
•
La visite des lieux et la prise en compte de toutes les sujétions d'exécution
•
Les démarches et demandes auprès des Administrations ou Services concernés par les travaux afférents à leur lot; sont également
compris les frais d'établissement de dossier si ces administrations en font la demande
•
La prise en compte de tous les éléments relatifs à tous les lot
•
La participation aux réunions de chantier dès lors que l'entrepreneur y aura été invité par l'architecte
CCPS
27 juillet 2010
5
•
•
•
Les installations du chantier propres à chaque entreprise (baraques de chantier, hangars de stockage, etc....)
Les essais et vérifications prévues aux DTU pour les ouvrages afférents à leur lot
L'établissement et la fourniture en trois exemplaires des plans de récolement des ouvrages exécutés selon les prescriptions du maître
d'œuvre
CORRESPONDANCE ENTRE LES PLANS ET LE C.C.T.P.
En cas d'omission, d'imprécision, de contradiction ou d'erreur dans ces documents, il est fait obligation à l'entrepreneur d'obtenir du Maître
d'Oeuvre, toutes précisions ou renseignements complémentaires nécessaires et cela dès le stade de l'étude de son offre et de prévoir dans
le prix global de la soumission, tous travaux indispensables dans l'ordre général et par analogie avec les indications du C.C.T.P. et des
plans. A ce titre l'entrepreneur précisera ces questions par écrit au plus tard 8 jours avant la remise des offres, les réponses seront diffusées
à tous les concurrents.
Dans le même esprit, les divergences d'interprétations que pourraient soulever certaines dispositions du C.C.T.P. et des plans seront
réglées conformément aux décisions du Maître d'Oeuvre. Il est précisé à ce sujet, que la clause de priorité, entre le C.C.T.P. et les plans n'a
pas pour but d'annuler la confection d'un ouvrage quelconque figurant sur l'une des pièces et non sur l'autre. Cette priorité ne joue qu'en cas
de contradiction. En conséquence, tout ouvrage figurant aux plans et non décrit au présent document est formellement dû et vice-versa.
L'entrepreneur ne pourra, par conséquent, faire état ultérieurement, d'une erreur ou omission ou imprécision quelconque, pour justifier une
demande d'augmentation du montant de son marché ou pour ne pas exécuter les travaux nécessaires à l'achèvement complet et parfait des
ouvrages.
Dans le cas d'une réhabilitation, toutes les cotes portées aux plans sont à vérifier sur place avant commandes ou travaux.
EXECUTION DES TRAVAUX
CONDITIONS TECHNIQUES D'EXECUTION DES TRAVAUX
Tous les ouvrages doivent être réalisés avec les matériaux ou fournitures de la meilleure qualité dans l'espèce indiquée avec mise en oeuvre
dans les règles de l'Art, tant au point de vue technique qu'au point de vue esthétique.
ECHAFAUDAGES - MONTAGE DES MATERIAUX
Les appareils de levage de l'entreprise de gros-œuvre seront mis gratuitement à la disposition des entreprises du chantier qui en feront la
demande.
Les entreprises se conformeront aux prescriptions du P.G.C.
TROUS, SCELLEMENT ET MENUS OUVRAGES
L'entreprise de maçonnerie doit prévoir toutes les incorporations au gros-œuvre. Elle réserve, à ses frais, tous les percements, passages
pour bâtis, huisserie, dormants, scellements, etc.. pratiqués dans le gros oeuvre pour les ouvrages des lot secondaires. De même, elle doit
la mise en place au coulage de ses ouvrages, des taquets, tasseaux, fourrures, etc.. selon les indications fournies par les différents lot.
Les demandes de réservation devront parvenir à l'entreprise de maçonnerie une semaine avant la date prévue pour le coulage des
ouvrages, faute de quoi les travaux seront réalisés après coup en régie aux frais de l'entreprise concernée.
Les entrepreneurs du second oeuvre doivent tous les percements qui leurs seront nécessaires dans les autres matériaux que ceux
constituant le gros-œuvre. Chaque entrepreneur doit tous les raccords, scellements, bouchements, calfeutrements, joints plastiques ou
autres indispensables à un parfait et complet achèvement de tous les travaux de son lot et ceci dans tous les matériaux.
En cas de désaccord entre entrepreneurs, l'imputation sera décidée par l'architecte.
TRAITS DE NIVEAU
L'entreprise de gros-oeuvre a la charge et la responsabilité des traits de niveau et de la borne repère jusqu'à l'achèvement de l'ouvrage.
ECHANTILLONS
Avant toute commande, les entrepreneurs devront soumettre à l'agrément de l'architecte les échantillons des matériaux et matériels qu'ils
comptent utiliser conformément au devis descriptif.
PROTECTION DES OUVRAGES EXECUTES
L'entrepreneur est tenu pour responsable des ouvrages de son lot et en doit la protection jusqu'à la réception. Il doit donc les protéger contre
les risques de détérioration, de vol ou de détournement. De plus, pendant l'exécution de ses propres travaux, il doit prendre les précautions
nécessaires pour ne pas causer de dégradation aux matériaux ou ouvrages des autres entrepreneurs.
CCPS
27 juillet 2010
6
Si des détériorations sont constatées en cours de chantier elles seront réparées aux frais de l'entrepreneur responsable, à charge pour lui de
se faire couvrir par son assurance.
Si l'auteur des dégradations ne peut être identifié, la remise en état sera à la charge du compte prorata.
Ces réparations ou remises en état, quoi qu'étant exécutées pendant le délai contractuel, n'entraîneront pas d'augmentation de ce délai.
REGLES DE SECURITE
Les entrepreneurs veilleront scrupuleusement au respect des règles de sécurité concernant le travail des ouvriers, la protection des baies
libres, trémies, etc....
COMPTE PRORATA
GESTION DU COMPTE PRORATA
Le compte prorata sera géré par le titulaire du lot n°1, assisté d'une commission de gestion composée par les entreprises des différents lots.
Les Entrepreneurs de tous les lots incorporeront dans leur soumission au titre du compte prorata, le financement des dépenses communes
de chantier issues du DCE et du PGCSPS.
GESTION DES DECHETS DE CHANTIER
NETTOYAGES DU CHANTIER
Au cours des travaux, le chantier devra être tenu en parfait état de propreté.
Chaque entrepreneur est tenu de débarasser chaque jour le chantier de ses propres déchets et dʼassurer le nettoyage des locaux dans
lesquels il travaille ou qu'il emprunte pour l'exécution de ses travaux.
En fin de travaux, les nettoyages définitifs sont à la charge du présent lot.
ENLEVEMENT DES GRAVOIS
La gestion des déchets de chantier sera assurée par le présent lot.
Elle comprend la mise à disposition des bennes nécessaires à tout les corps dʼétat, leur enlèvement et évacuation aux décharges.
Chaque entreprise assurera le chargement de ses propres déchets et gravois dans les bennes mises à disposition par lʼentreprise chargées
de la gestion des déchets.
GARANTIES ANNUELLE, BIENNALE ET/OU DECENNALE
L'entrepreneur garantit formellement la conformité de ses ouvrages à la réglementation nationale en matière de construction.
Cette garantie, d'une durée d'un an, implique le remplacement dans les plus brefs délais, de toute partie d'ouvrage reconnue défectueuse,
ainsi que la remise en état pendant cette période de tout élément qui se serait détérioré dans des conditions d'utilisation normale.
Les fournitures et les réparations faites seront garanties pendant un nouveau délai d'un an, et dans les mêmes conditions que lors des
travaux initiaux.
Par ailleurs, la date de réception avec ou sans réserves constitue l'origine de la garantie biennale et/ou décennale des ouvrages, pour
application des articles 1792 et 2270 du Code Civil.
CCPS
27 juillet 2010
7
Lot n°1
VRD – ESPACES VERTS
CCPS
27 juillet 2010
8
TERRASSEMENTS
GENERALITES
Qu'ils figurent explicitement ou non dans la liste des PRESCRIPTIONS PARTICULIERES, les travaux suivants sont dus par l'entreprise:
•
L'application des mesures de sécurité réglementaires
•
L'examen préalable des lieux
•
Le constat des existants
•
L'implantation des ouvrages
•
Les installations provisoires pour ce corps d'état
•
L'amenée, la mise en place, le repli de tous les matériaux et matériels nécessaires
•
Les épuisements ou rabattement éventuel de nappe pendant la durée du chantier
•
Les blindages de fouilles et la protection des talus
•
La réparation des dégâts causés aux tiers ou par les intempéries
•
La démolition des maçonneries cachées
•
Le maintien en état des fouilles après réception
•
Les démolitions aux explosifs
•
Le détournement de canalisations inconnues
•
Le nettoyage des chaussées souillées par ses engins, avec, éventuellement poste de nettoyage des camions
•
Les essais de contrôle des matériaux et ouvrages
COTES ET NIVEAUX
La cote ± 0.00 servant de référence à tout le projet correspond au niveau du sol fini du bungalow.
Les hauteurs figurant sur les plans ou le CCTP et faisant référence à ce point (noté ± 0.00) seront appelées "cotes".
Le terrain naturel au droit de l'entrée se trouvera à la cote - 0.40.
La cote ±0.00 se trouve donc à 40 cm au dessus du terrain naturel à cet endroit.
Par rapport au nivellement établi par le géomètre, le point de référence ±0.00 se trouve à la cote: voir plan MASSE
NATURE DU TERRAIN
Nature probable du terrain à prendre en compte pour lʼexécution des terrassements et fouilles:
•
sec de consistance dure
LIMITE DES PRESTATIONS
Le présent corps dʼétat doit la totalité des terrassements et fouilles liés aux ouvrages de BATIMENT et de VRD.
TRAVAUX PREPARATOIRES
CLOTURE PROVISOIRE DU CHANTIER
Mise en place et entretien d'une clôture de chantier pour la durée des travaux, comprenant:
•
Palissade implantée sur le périmètre indiqué par l'architecte, conformément aux
dispositions de police locale
•
Portails et portillons d'accès au chantier
•
Panneaux d'interdiction de pénétrer sur le chantier
•
Démolition en fin de travaux, évacuation des matériaux constitutifs de la clôture et remise
des lieux en l'état
•
Acquittement auprès des Services Publics de tous droits d'occupation de voirie.
PANNEAU DE CHANTIER
Affichage réglementaire du chantier, constitué de panneaux de contre-plaqué de qualité CTB-X peints, cloués sur poteaux verticaux en bois
et comportant :
•
Nom et coordonnées du Maître de lʼouvrage
•
Nom et nature de lʼopération
•
Nom et coordonnées de chaque membre de lʼéquipe de Maîtrise dʼœuvre (Architectes, bureaux dʼétudes, paysagistes, etc …)
•
Nom et coordonnées du bureau de contrôle
•
Nom et coordonnées du coordinateur SPS
•
Nom et coordonnées de toutes les entreprises devant participer à la réalisation du projet
Ce panneau sera au préalable soumis à lʼapprobation de lʼArchitecte.
CCPS
27 juillet 2010
9
NETTOYAGE DU TERRAIN :
Le maître d'ouvrage prend à sa charge l'exécution des travaux préalables de nettoyage du terrain.
DEBROUSSAILLAGE DU TERRAIN
Le maître d'ouvrage prend à sa charge l'exécution des travaux préalables de débrousaillage du terrain.
ABATTAGE D'ARBRES
Le maître d'ouvrage prend à sa charge l'abattage arbres sur lʼemprise du projet.
RESPECT DE LA VEGETATION CONSERVEE - SANCTIONS
L'entrepreneur veillera à respecter scrupuleusement les arbres conservés.
Si des végétaux s'avèrent gênants pour le bon déroulement des travaux, il en informera l'architecte au moins une semaine avant le début
des travaux, afin qu'un programme de taille soit défini selon le souhait du maître d'ouvrage.
Toute détérioration volontaire ou accidentelle d'un végétal, arbre ou arbuste, donnera lieu à une pénalité de 500euros par sujet détérioré,
venant en déduction de la première situation suivant la date des dégâts.
IMPLANTATION DES OUVRAGES
IMPLANTATION DES V.R.D.
Implantation des ouvrages de voirie et des réseaux divers comprenant:
•
Implantation des terrassements généraux, en plan et en altitude, compte tenu de toutes les sujétions prévisibles (talus, surlargeurs,
mitoyenneté, etc.)
•
Vérification des points de niveaux et exécution de toutes les opérations topographiques complémentaires pour l'implantation des
ouvrages
L'entrepreneur ne pourra modifier lui-même quoi que ce soit aux plans qui lui auront été remis.
Il devra signaler au maître d'oeuvre toutes erreurs, omissions ou imprécisions afin qu'il y soit porté remède dans les plus brefs délais.
Si nécessaire, l'implantation et le nivellement théorique seront légèrement modifiés sur place pour obtenir un bon raccordement avec les
ouvrages voisins (routes et réseaux).
IMPLANTATION DE BATIMENTS
Implantation du bâtiment projeté comprenant:
•
Mise en place de chaises de repérage des axes et nus bruts extérieurs
•
Tracé au sol de l'emprise des fondations
TERRASSEMENTS ET FOUILLES
Localisation
DECAPAGE DE TERRE VEGETALE
Décapage mécanique de la terre végétale sur lʼemplacement des ouvrages projetés,
comprenant:
•
Débord de 1,00 m par rapport à leur emprise au sol.
•
Manutention et mise en dépôt des terres à proximité immédiate
Les terres seront réutilisées sur place pour les remblais ou modelages de terrain.
Emprise des ouvrages suivants:
- bâtiments et ouvrages annexes
- voiries routières / piétonnières
MODELAGE GENERAL DE TERRAIN
Modelage du terrain au moyen des terres des terrassements et fouilles sans apport de
terres extérieures, comprenant:
•
mise en tas sans compactage, au talus naturel
•
façon de vallonnement selon plans de l'architecte
Niveau dʼarase: - 30 cm environ sous le niveau futur fini
CCPS
Suivant plan MASSE
27 juillet 2010
10
FOUILLES EN TROU POUR FONDATION
Réalisation manuelle de fouille en trou pour coulage de massif de fondation,
comprenant:
•
Dressage des parois
•
Nivellement du fond de fouille
•
Toutes sujétions d'étaiement, protection temporaire de talus, enlèvement de racines, etc…
Cote de fond de fouille:
- 0.80 m/TN, sous réserve d'avoir atteint le bon sol
(1,5 bars minimum) et la côte de mise hors gel.
Tous massifs de fondation
FOUILLES EN RIGOLE POUR FONDATION
Réalisation mécanique de fouille en rigole pour coulage de semelle de fondation,
comprenant:
•
Dressage des parois
•
Nivellement du fond de fouille
•
Suivant plan de fondation, sous réserve d'avoir atteint le bon sol
(1,5 bars minimum) et la côte de mise hors gel.
Toutes longrines de fondation
suivant plan
FOUILLES EN TROU POUR OUVRAGES DʼASSAINISSEMENT
Réalisation mécanique de fouille en trou pour mise en place des ouvrages
dʼassainissement décrits ci-dessous, comprenant:
•
Dressage des parois
•
Nivellement du fond de fouille par lit de sable
•
Suivant plan des réseaux
Ouvrages concernés:
Suivant plan MASSE
Débourbeur-séparateur dʼhydrocarbures
FOUILLES EN TRANCHEE POUR OUVRAGES COMMUNS
Réalisation mécanique de fouille en tranchée pour mise en place des canalisations
dʼadduction de fluides et dʼassainissement, comprenant:
•
Dressage des parois
•
Surlargeurs nécessaires à la mise en place des regards de visite, boites de tirage, etc.
•
Nivellement du fond de fouille au sable selon pentes dʼécoulement à obtenir
•
Nivellement intermédiaire horizontal par lit de sable
•
Toutes sujétions d'étaiement, de protection des talus, enlèvement de racines, etc.
Suivant plan des réseaux
Suivant plan MASSE
Tranchées communes selon plan des réseaux pour:
- Adduction d'eau potable
- Réseau électrique
- Réseau téléphonique et informatique
FOUILLES EN TRANCHEE POUR RESEAU ELECTRIQUE EXTERIEUR
électriques extérieureses, comprenant:
•
Dressage des parois
•
•
Nivellement horizontal du fond de fouille par lit de sable
•
- 0.80 m/TN
Suivant plan MASSE
Tranchées isolées selon plan des réseaux pour:
- Éclairage extérieur
- alimentation du portail
CCPS
27 juillet 2010
11
FOUILLES EN TRANCHEE POUR OUVRAGES DʼEVACUATION
dʼassainissement, comprenant:
•
Dressage des parois
•
•
Nivellement du fond de fouille au sable selon pentes dʼécoulement à obtenir
•
suivant plan des réseaux
Tranchées isolées selon plan des réseaux pour:
- Eaux usées-eaux vannes
- Eaux pluviales
TRAITEMENT DES TERRES EXCAVEES
TRAITEMENT DES TERRES VEGETALES
Les terres végétales provenant du décapage du terrain seront mises en dépôt à proximité immédiate pour être réutilisées en remblai (voir cidessous )
TRAITEMENT DES TERRES DʼEXCAVATION
Les terres excédentaires seront chargées et évacuées, compris toutes sujétions de transport et tous droits de décharge éventuels.
REMBLAIS
Localisation
REMBLAIEMENT EN POURTOUR DE BATIMENT
Remblaiement au pourtour des ouvrages enterrés et des pieds de façade au moyen des
terres excavées, comprenant:
•
Mise en remblai par couche de 30 cm maximum, dûment pilonnées
•
Nivellement du sol
•
Fourniture et pose dʼun tapis anticontaminant
•
Fourniture et mise en place d'une couche de gravillons 10/31,5 sur une épaisseur de
20 cm et une largeur de 1,00 m pour empêcher la salissure des pieds de mur
•
Nettoyage des abords du bâtiment
Lʼemploi des gravois, plâtres, bois, matières plastiques, remblais argileux, etc… est
absolument proscrit.
Pourtour du bâtiment
REMBLAIEMENT DES TRANCHEES DE RESEAUX
Remblaiement des tranchées des réseaux comprenant:
•
Lit de sable de 10 cm dʼépaisseur en fond de fouille
•
Enrobage des canalisations en sable jusquʼà 10 cm au dessus de la génératice supérieure
•
Fourniture et pose de grillage avertisseur plastique repéré aux couleurs conventionnelles
Eau: bleu
Gaz: jaune
Electricité: rouge
Téléphone: vert
•
Remblais compacté par couches de 20 cm au moyen des terres excavées
•
Feutre anticontaminant type BIDIM
•
Couche superficielle en terre végétale
Tranchées de toutes canalisations:
- dʼadduction et dʼassainissement
- dʼadduction dʼeau potable
- dʼévacuation EU / EV
- dʼévacuation EP
- dʼélectricité / éclairage
- de téléphone
- de gaz
REMBLAIEMENT EN POURTOUR DʼOUVRAGE ENTERRE EN ACIER
Remblaiement au pourtour des ouvrages enterrés repris ci-dessous, comprenant:
•
Lit de sable pilonné de 20 cm dʼépaisseur en fond de fouille
•
Remblaiement latéral au moyen des terres excavées, par couches successives
de 20 cm pilonnées
•
Couverture au moyen des terres excavées jusqu'à la cote – 20 cm par rapport au
terrain naturel
•
Couverture définitive en terre végétale. Ep. 20 cm
Suivant plan MASSE
•
Débourbeur-séparateur dʼhydrocarbure
CCPS
27 juillet 2010
12
FONDATIONS
GENERALITES
HYPOTHESE DE CALCUL
En lʼabsence de sondage de sol, le calcul du dimensionnement des fondations sera basé sur une hypothèse de portance de sol égale à:
1,5 bars à 0,80 m de profondeur.
FONDATIONS SUPERFICIELLES
Localisation
SOUS-COUCHES DE FONDATION
Couche de propreté de fond de fouille destinée à éviter la contamination du béton de fondation
par les terres et à permettre le ferraillage des ouvrages dans de bonnes conditions:
•
en sable de 5 cm dʼ épaisseur
•
en béton maigre de 5 cm dʼépaisseur
Sous toutes les fondations
du projet
MASSIFS DE FONDATION EN GROS BETON
Coulage de massif en gros béton dosé à 250kg de CPJ 45/ m
( résistance à la compression à 28 jours =15 Mpa )
Dimensions:
40 x 40 cm
Cote d'arase:
– 0,40 m.
3
Suivant plan
LONGRINES
Localisation
LONGRINES EN BETON ARME COFFRE
3
Réalisation sur place de longrines en béton armé, dosé à 300 kg de CPJ 45/m .
( résistance à la compression à 28 jours =15 Mpa )
Armatures et dimensions selon plans d'exécution des ouvrages.
Dimensions: 0,20 x 0,40 Cote d'arase: - 0,40 m.
Sujétions particulières:
•
Coffrage pour obtention de parement de qualité soignée sur face extérieure
En périphérie de bâtiment suivant plan
MACONNERIES
MACONNERIE D'AGGLOMERES DE CIMENT
Localisation
MURS EN MACONNERIE D'AGGLOMERES DE CIMENT PLEINS
Maçonnerie d'agglomérés de ciment pleins hourdés au mortier de ciment M1,
3
dosé à 350 kg/m de CM25
Blocs dʼaggloméré de granulats lourds au mortier dosé à 250 kg de CPJ 45/m
Epaisseur: 20 cm
Façon de joints lissés en montant.
Murs de soutènement de rampe
3
Sujétions particulières:
•
Arase sous bordure formant chasse-roue
La maçonnerie étant destinée à rester apparente, lʼépaisseur des joints horizontaux et
verticaux sera régulière. La mise en œuvre de blocs fissurés, écorchés ou épaufrés ne
sera en aucun cas acceptée.
Les coupes éventuelles de blocs seront parfaitement exécutées.
CCPS
27 juillet 2010
13
RÉSEAUX
GENERALITES
Même s'ils ne figurent pas explicitement dans le corps du descriptif, le montant des travaux proposé par l'entreprise comprend, en plus des
prestations figurant dans les PRESCRIPTIONS COMMUNES, les travaux suivants :
•
Les installations provisoires pour son corps d'état
•
L'implantation de ses ouvrages
•
L'amenée, la mise en place et le repli de tous les matériels et matériaux nécessaires
•
Les démarches administratives
•
Les calculs des sections de canalisations
•
Les travaux de terrassement de toutes natures, pour la réalisation des ouvrages
•
Les ouvrages complémentaires de visite et de collecte des eaux
•
La réparation des dégâts causés aux tiers ou résultant d'intempéries
•
Les épuisements, compris le matériel
•
Le nettoyage des chaussées souillées par ses engins
•
Les essais réglementaires ou demandés par le maître d'oeuvre
SYSTEME D'ASSAINISSEMENT
Assainissement collectif en réseau séparatif
Le système d'assainissement prévu est du type séparatif comportant:
•
un réseau dʼeaux usées (eaux ménagères et eaux vannes) en rejet direct (sans prétraitement)
•
un réseau dʼeaux pluviales
LIMITES DES PRESTATIONS DU PRESENT CORPS D'ETAT
Le présent corps dʼétat doit les ouvrages dʼassainissement extérieurs à la construction.
Limites des prestations « Amont »
Eaux usées:
Regards en pied de façade
Eaux pluviales: Regards en pied de chutes dʼeaux pluviales
Dispositifs de collecte des eaux de surface extérieurs (caniveaux, regards à grille, etc…)
Limites des prestations « Aval »
Eaux usées:
Regard de raccordement au collecteur communal
Eaux pluviales: Regard de raccordement au collecteur communal
Raccordement sur le débourbeur–séparateur dʼhydrocarbure
GAINES ET FOURREAUX
Localisation
GAINES ENTERREES POUR AMENEE DE FLUIDES
Fourniture et pose enterrées des gaines cintrables avec tire-fil renforcé, nécessaires aux
canalisations des fluides suivants:
•
électricité
(orange)
Ø 110 x 1
•
téléphonie (vert)
Ø 42 x 3
Suivant plan MASSE
COFFRETS ET CHAMBRES
Localisation
CHAMBRES DE TIRAGE PREFABRIQUEES EN BETON
Chambres de tirage préfabriquées en béton pour passage des réseaux:
•
Electricité basse et moyenne tension
•
Eau potable
Section carrée: 30x30 cm
Recouvrement: Dallette béton
Suivant plan MASSE
Pose scellée sur radier en béton maigre compris nivellement, percements pour passage
des gaines, calfeutrements et toutes sujétions.
CCPS
27 juillet 2010
14
CANALISATIONS DʼADDUCTION
Localisation
CANALISATION D'ADDUCTION D'EAU EN POLYETHYLENE
Canalisation dʼadduction d'eau en polyéthylène haute densité.
Type:
6 bars Ø 19,4 / 25 mm
Pose enterrée en tranchées compris coupes, raccords, collage et toutes sujétions
de mise en œuvre.
Entre le point de raccordement et la
coupure générale
VANNE DE COUPURE GENERALE
Vanne de coupure générale à bille avec purgeur.
Diamètre:
selon canalisation
Manœuvre:
par manette ¼ de tour
Pose au départ de lʼinstallation intérieure.
Suivant plan
COLLECTEURS ET REGARDS
Localisation
REGARDS A GRILLE
Regard préfabriqué en béton pour collecte des eaux pluviales, comprenant:
•
Bac de dessablage de 50 cm de profondeur sous fil d'eau
Section carrée:
60x60 cm
Recouvrement:
Grille fonte
Classe de résistance:
B (125kN)
véhicules de tourisme
Suivant plan MASSE
Pose scellée sur radier en béton maigre compris nivellement, rehausse si nécessaire,
raccordement sur canalisations EP et toutes sujétions.
REGARDS DE PIED DE CHUTE DʼEAUX USEES EN BETON (SECTION CARREE)
Regard préfabriqué en béton pour réception des chutes dʼeaux usées.
Section carrée:
30x30 cm
Recouvrement:
Dallette béton
Suivant plan MASSE
Pose scellée sur radier en béton maigre compris nivellement, réhausse si nécessaire,
raccordement sur canalisations dʼeaux usées et toutes sujétions.
REGARDS DE PIED DE CHUTE DʼEAUX PLUVIALES EN BETON (SECTION CARREE)
Regard préfabriqué en béton pour réception des chutes dʼeaux pluviales.
Section carrée:
30x30 cm
Recouvrement:
Dallette béton
Suivant plan MASSE
raccordement sur canalisations dʼeaux pluviales et toutes sujétions.
REGARDS DE VISITE PREFABRIQUES EN BETON (SECTION CARREE)
Regard préfabriqué en béton pour visite des réseaux:
•
Eaux usées
•
Eaux pluviales des bâtiments
•
Eaux pluviales des voiries
Section carrée:
30x30 / 40x40 / 50x50 / 80x80 cm
Recouvrement:
Tampon fonte
Classe de résistance:
B (125kN)
véhicules de tourisme
Suivant plan MASSE
raccordement sur canalisations et toutes sujétions.
CCPS
27 juillet 2010
15
CANALISATIONS DʼEVACUATION
Localisation
CANALISATIONS ENTERREES EN PVC
Fourniture et pose de canalisations dʼévacuation en tuyaux de PVC rigides série III,
pour collecte:
•
des eaux ménagères
•
des eaux vannes
•
des eaux pluviales
Diamètres suivant calculs à la charge de lʼentreprise.
Pose en tranchée sur lit de sable, compris:
•
coupes, façon de joints, collage et tous accessoires dʼassemblage
•
réglage de pente minimale: 2%
•
raccordement sur regards compris toutes sujétions dʼétanchéité.
Suivant plan MASSE
Canalisations extérieures enterrées
TRAITEMENT DES EAUX COLLECTEES
Localisation
SEPARATEUR D'HYDROCARBURES EN ACIER
Fourniture et pose d'un séparateur d'hydrocarbures en acier traité anti-corrosion,
comprenant:
•
débourbeur incorporé
•
dispositifs d'obturation et dʼévacuation automatiques
•
tampons de visite en fonte sur réhausse si nécessaire.
Classe:
A (15kN) passage piétons ou cyclistes
Eaux traitées:
Capacité:
Suivant plan MASSE
Eaux pluviales des voieries
10 litres/s
Pose enterrée comprenant:
•
Lit de sable pilonné de 10cm dʼépaisseur en fond de fouille
•
Remblaiement latéral par couches successives de sable de 20cm dʼépaisseur pilonnées
•
Couverture en sable jusqu'à la cote - 20cm par rapport au terrain naturel
•
Couverture définitive en terre végétale, ép.20cm
Lʼexécution de la fouille est à la charge du corps dʼétat TERRASSEMENT
Mise en fonction comprenant:
•
Raccordement des canalisations dʼentrée et de sortie
•
Mise en place de la canalisation de ventilation
RACCORDEMENT SUR TABOURET DE BRANCHEMENT
Raccordement des canalisations sur tabouret de branchement en attente
sur le domaine public, compris percement et toutes sujétions dʼétanchéité.
Canalisations concernées:
•
Eaux usées
•
Eaux pluviales
CCPS
Suivant plan MASSE
27 juillet 2010
16
VOIRIES
GENERALITES
PRESTATIONS INCLUSES DANS L'OFFRE DE L'ENTREPRISE
Même s'ils ne figurent pas explicitement dans le corps du descriptif, le montant des travaux proposé par l'entreprise comprend, en plus des
prestations figurant dans les PRESCRIPTIONS COMMUNES, les travaux suivants :
•
Piquetage et établissement des profils
•
Nettoyage du terrain sur la largeur d'emprise
•
Fourniture de tous matériaux et matériels nécessaires, compris transport et manutentions diverses
•
Remise en état à la réception des travaux si nécessaire
NATURE ET CLASSEMENT DU SOL
La nature et la classe du terrain sous-jacent sont à évaluer par l'entreprise, après enquête géologique et sondages éventuels.
En première hypothèse, le sol semble pouvoir être classé dans la catégorie suivante (classification L.P.C.):
•
Indice de portance:
(S1) sol fin argileux, limons, sables fins...
Localisation
REGLAGE DE TERRAIN SOUS CHAUSSEE
Travaux préparatoires pour réalisation de chaussée comprenant:
•
Terrassements pour mise au profil en déblais, avec remblais si nécessaire
•
Dressement et réglage
•
Compactage à refus au rouleau de 10t avec vérification de l'indice Proctor modifié qui
doit être au moins égal à 90% de l'indice optimum sur 1,00m dans le cas de remblais
et 20cm dans le cas de déblais
•
Reprise des flaches en déchets de carrière
•
Façon de pentes
•
Arrosage ou piochage si nécessaire
•
Réglage des fonds de fouille
Emprise des chaussées et aires de
stationnement suivant plan MASSE
BORDURAGE ET CANIVEAUX
Localisation
BORDURES PREFABRIQUEES EN BETON MOULE – TYPE T
Bordures préfabriquées en béton vibré, à profil normalisé de type:
•
T1 (L10/12-H20cm)
Pose scellée sur semelle en béton de gravillon dosé à 250kg CLK 35, de 10cm dʼépaisseur,
comprenant:
•
Découpe dʼélément pour parties courbes
Suivant plan MASSE
Chaussée routière
RAMPE (chasse-roue)
DALLAGES ET PAVAGES PIETONNIERS
Localisation
PAVAGE EN BETON
Réalisation de pavage piétonnier en pavés de béton teinté dans la masse.
Format: 14 x 14cm
Ep:
8cm
Teinte: à déterminer sur échantillons à produire
PLATEAU RÉFECTOIRE
AUVENT
RAMPE
Pose à joints secs comprenant:
•
Nivellement du fond de forme à la côte nécessaire
•
Feutre non tissé anticontaminant
•
Couche de fondation en grave stabilisée à la chaux
•
Couche de base en sable de rivière, dressée et cylindrée
•
Cylindrage des pavés
•
Garnissage des joints au sable fin lavé
•
Nettoyage
CCPS
27 juillet 2010
17
CHAUSSEES ROUTIERES
Localisation
CHAUSSEE EN ENROBE BITMINEUX (VOIRIE LEGERE)
Réalisation de chaussée pour voirie légère en matériaux enrobés de bitume,
constiuée comme suit:
Couche de forme
•
Grave tout-venant
•
Compactage et dressage
•
Film anticontaminant non tissé type BIDIM
suivant plan MASSE
Epaisseur: 30 cm
Couche de base
•
Grave non traitée 0/20 .
•
Compactage et nivellement
Epaisseur: 25 cm
Couche de roulement
•
Porphyre 0/10 enrobé à chaud.
•
Cylindrage
Epaisseur: 50 mm
SIGNALISATION ROUTIERE
Localisation
BANDES PEINTES AU SOL
Réalisation de bandes de signalisation au sol par peinture, compris implantation et tracé.
Préparation:
•
Brossage
•
Nettoyage
Finition:
•
Une couche de peinture routière
Coloris: blanc
Suivant plan MASSE
Bandes de marquage des places de stationnement
Cheminements des PMR
MOTIFS PEINTS AU SOL
Réalisation de motifs de signalisation au sol par peinture, compris implantation et tracé.
Préparation:
•
Brossage
•
Nettoyage
Finition:
•
Une couche de peinture routière
Coloris: blanc
Suivant plan MASSE
Marquage des places de stationnement pour handicapés
PANNEAUX INDICATEURS
Panneau indicateur en tôle dʻacier galvanisée émaillée à motif réflectorisé.
Motifs:
•
Place de stationnement réservée aux handicapés
Suivant plan MASSE
Pose:
•
sur poteau en profilé dʼacier galvanisé compris massif support en béton de gravillon
Hauteur dʼimplantation hors sol: 1,00 m
CCPS
27 juillet 2010
18
CLÔTURAGE
CLOTURES
Localisation
CLOTURE GRILLAGEE A PANNEAUX NERVURES
Clôture en panneaux de treillis soudé à nervures horizontales de renfort.
Maille:
rectangulaire 50 x 200 mm
Hauteur:
2,00 m
Teinte:
noir
Limite de propriété, suivant plan MASSE
(implantation à 1,00 de la limite)
Pose sur poteaux métalliques en tôle dʼacier galvanisée de section trapezoïdale,
de finition assortie aux panneaux, compris scellement et toutes sujestions.
Entraxe:
2,50 m
PORTAILS
Localisation
PORTAIL COULISSANT AUTOPORTANT
Portail métallique coulissant autoportant.
Largeur de passage:
6,00 m
Hauteur:
2,00 m
Suivant PLAN MASSE
Tablier ouvrant à 1 vantail comprenant:
•
Lisse haute et montants latéraux
•
Soubassement profilé formant coffre et renfermant galets et raill de roulement invisibles
•
Remplissage en tubes dʼacier carrés.
Section: 30x30 mm.
Espacement: 120 mm
•
Remplissage en tôles dʼacier de 15/10°mm dʼépaisseur
Portiques de guidage et de butée en tube dʼacier
Protection anti-corrosion par galvanisation.
Finition: laquée
Teinte: noir
Manœuvre par groupe dʼentrainement électro-mécanique et vérouillage magnétique,
commandés par:
•
interrupteur à clé
•
télécommande radio
Dispositifs de sécurité à prévoir :
•
cellule photo-électrique sur portiques
•
bande de contact sur montant dʼouvrant
•
dispositif de déverrouillage du tablier
•
feu de signalisation orange clignotant en préavis et pendant la manœuvre du tablier
•
éclairage du volume de débattement par phare incorporé (50lux)
Pose et raccordement sur tableau de protection en attente dans bâtiment.
Mise en service et réglage de lʼensemble.
Lʼexécution des massifs de fondation hors gel des éléments porteurs est à la charge du présent
corps dʼétat.
CCPS
27 juillet 2010
19
ESPACES VERTS
GENERALITES
Le montant des travaux proposé par l'entreprise comprend, en plus des prestations figurant dans les PRESCRIPTIONS COMMUNES A
TOUS LES LOTS, et même s'ils ne figurent pas explicitement dans le corps du descriptif, les prestations suivantes:
•
•
•
•
•
Fournitures de dessins ou maquettes
Nettoyage du chantier après exécution des travaux et enlèvement des déchets
Etablissement et fourniture en trois exemplaires des plans de récolement des ouvrages exécutés
Entretien pendant l'année de garantie
Remplacement des végétaux défectueux à la fin de l'année de garantie
Localisation
TERRE VEGETALE DʼAPPORT
Apport et régalage de terre végétale comprenant:
•
Transport, tri avec élimination des mauvaises herbes et émottage
•
Comblement des fouilles de plantations
•
Nivellement et ratissage
Suivant plan MASSE
VEGETALISATION
Localisation
ENGAZONNEMENT
Engazonnement de pelouse comprenant:
•
Préparation du terrain par labour et fraisage
•
Epierrage fin et complet des granulats de taille supérieure à 15/25
•
Réglage définitif
•
Semis de gazon à raison de 40g/m2, filet et contre-filet à 40g/ml
•
Roulage après enfouissement des graines
Suivant plan MASSE
Composition de semence : à déterminer en fonction du sol, des situations et des
fréquentations prévues, la proportion de Ray Grass
n'excédant pas 30%.
TONTE
Réalisation de la première tonte comprenant également:
•
Semis des manques
•
Désherbage chimique
•
Epandage d'engrais azoté "retard"
•
Reprise des parties mal venues
HAIES VIVES
Réalisation de haies vives en arbustes dʼessences variées à raison de 2 par mètre compris
transport et déchargement à pieds dʼœuvre.
Suivant plan MASSE
En doublage de clôture périmétrique
Fouille en tranchée et tout complément dʼapport nécessaire (terreau, bruyère, tourbe, engrais, etc…)
Nombre de pieds: 1 / mètre
CCPS
27 juillet 2010
20
ARBRES DE HAUTE TIGE
Fourniture et plantation dʼarbres dʼessences variées compris transport et déchargement
à pieds dʼœuvre.
Fouille en trou, tout complément dʼapport nécessaire ( terreau, bruyère, tourbe, engrais, etc…),
tuteur et haubanage.
Nombre de pieds:
Calibre moyen:
Suivant plan MASSE
5
20/22
GARANTIE DE REPRISE
Lʼentreprise fournira une garantie de reprise de toutes les plantation énumérées ci-dessus.
Cette garantie jouera sur une période de un an à compter de la réception des végétaux.
CCPS
27 juillet 2010
21
COURANTS FORTS – COURANTS FAIBLES
GENERALITES
ETENDUE DES PRESTATIONS
D'une façon générale, le montant des travaux proposé par l'entreprise comprend, même si elles ne figurent pas explicitement dans le corps
du présent CCTP, les prestations suivantes:
•
Les démarches et demandes auprès des administrations ou services concernés.
•
Les frais d'établissement de dossier si ces administrations en font la demande; en particulier, les démarches auprès d'ERDF et la
constitution du dossier de demande de branchement.
•
La visite des lieux et la prise en compte de toutes les sujétions d'exécution
•
La prise en compte de tous les éléments relatifs aux autres lot.
•
Les calculs ou la vérification des sections des câble.
•
Les essais et vérifications prévues aux DTU relatifs aux ouvrages de ce lot; en particulier, les mesures de terre.
•
L'établissement et la fourniture en trois exemplaires des plans de récolement des ouvrages exécutés selon les prescriptions de ce lot
(tracé des câbles, section, position des boîtes de dérivation et de raccordement, bornes-repères, etc...)
CARACTERISTIQUES DE L'INSTALLATION
Sont prévus les réseaux électriques suivants:
•
Un réseau alimentant le bâtiment depuis le point de branchement / comptage.
•
Un réseau d'alimentation des points d'éclairage extérieurs et du portali depuis le TGBT.
LIMITES DES PRESTATIONS
Les limites des prestations dues au présent lot sont ainsi définies:
Limite amont:
L'origine de l'installation est constituée par:
•
le tableau général de protection et de répartition situé dans le bâtiment préfabriqué.
Limite aval:
La limite aval des prestations est constituée par:
•
la pose de lʼappareillage prévu au présent corps dʼétat.
DEMARCHES AUPRES DU BUREAU DE CONTROLE
L'entreprise fournira un dossier technique complet au bureau de contrôle désigné par le maître d'ouvrage.
Les observations figurant sur le rapport du bureau de contrôle, avant ou après travaux, valent ordre pour l'entreprise, sans que celle-ci
puisse prétendre à un quelconque réajustement du montant du marché.
DEMARCHES AUPRES DES SERVICES DU CONSUEL
L'entreprise contactera en temps utile les services régionaux du CONSUEL afin de faire approuver le plan d'installation envisagé et d'obtenir,
avant réception, le certificat de conformité à remettre au maître de l'ouvrage.
DOSSIER DE RECOLEMENT
Lʼentreprise réalisera les relevés de travaux en cours de chantier ainsi que les plans de récolement de fin de travaux, nécessaires à ERDF.
RESEAU DE TERRE
Localisation
PRISE DE TERRE PAR CABLE OU FEUILLARD ENTERRES
2
Fourniture et pose à fond de fouille dʼun câble en cuivre nu (section minimale 29 mm )
2
ou dʼun câble en acier galvanisé (section minimale 95 mm ), compris remontée et barrette de coupure.
Les raccordements sur les masses métalliques se feront par soudure moléculaire.
Résistance maximum à vérifier par l'entreprise sur barrette de coupure:
•
100 Ohms pour l'installation courante
•
50 Ohms pour la protection des prises de courant informatiques
•
2 Ohms pour lʼéclairage extérieur
CCPS
27 juillet 2010
22
MISE A LA TERRE DES MASSES DʼUTILISATION
Raccordement sur le réseau de terre des masses dʼutilisation, notamment:
•
armoires électriques de distribution y compris faces avant formant porte
•
broche de terre des prises de courant
•
appareils dʼéclairage et carcasses métalliques de tous les organes électriques
•
huisseries et trappes de visite métalliques
•
toutes les masses métalliques susceptibles dʼêtre mises accidentellement sous tension
Cette liste nʼest pas limitative, le but étant de constituer un ensemble équipotentiel.
ALIMENTATION PRINCIPALE
Localisation
TRANCHEES POUR CANALISATIONS ELECTRIQUES
Les terrassement, grillage avertisseur, sablage et remblaiements des tranchées pour les
canalisations électriques sont à la charge du corps dʼétat TERRASSEMENTS VRD.
LIGNE D'ALIMENTATION PRINCIPALE EN CUIVRE
Alimentation du tableau général de protection et de distribution depuis:
•
Le coffret de branchement et comptage individuel ERDF
en câble type U 1000 R2V de section adaptée à la puissance desservie.
Suivant plans
ALIMENTATIONS SECONDAIRES EXTERIEURES
Localisation
DEPART DE L'INSTALLATION
Le départ de l'installation d'éclairage extérieur est constitué par:
•
Le TGBT
TRANCHEES POUR CANALISATIONS ELECTRIQUES
Les terrassement, grillage avertisseur, sablage et remblaiements des tranchées pour
les canalisations électriques sont à la charge du corps dʼétat TERRASSEMENT VRD.
Suivant plan MASSE
LIGNES D'ALIMENTATION EXTERIEURES ENTERREES
Alimentation enterrée des différents points de distribution extérieure force et lumière
décrits ci-après:
•
en câble type U 1000 R2V de section adaptée à la puissance desservie, posée
en tranchée sous gaine
Suivant plan MASSE
ECLAIRAGE EXTERIEUR
POINTS LUMINEUX NON APPAREILLES
Les points lumineux dont lʼappareillage nʼest pas décrit seront livrés avec bouchon protecteur en boût de câble de 1m de longueur libre
tourné et fixé en boucle.
NIVEAU DʼECLAIREMENT
La répartition, le nombre et la puissance des appareils dʼéclairage décrits ci-dessous sont donnés à titre indicatif pour permettre à
lʼentreprise dʼétablir son offre de base.
Ils devront être ajustés pour permettre dʼatteindre les niveaux dʼéclairement conformes aux normes en vigueur, notamment:
•
•
•
Cheminements extérieurs
Cheminements stationnements
Parcs de stationnement
20 lux
50 lux
20 lux
Il feront le cas échéant lʼobjet dʼune proposition en variante.
CCPS
27 juillet 2010
23
MASSIFS POUR BORNES ET CANDELABRES
La réalisation des massifs nécessaires aux bornes et candélabres est à la charge du présent corps dʼétat et comprend:
•
les fouilles en trou et lʼévacuation des déblais
•
la mise en place des tiges de scellement avec écrous et contre-écrous ou des cadres métalliques
•
la mise en place de fourreau plastique pour entrée du câble d'alimentation
•
le remplissage de la fouille en béton de gravillon dosé à 350kg CLK 45
La dimension des massifs sera calculée en fonction des caractéristiques géométriques des luminaires et de la nature du terrain, pour
assurer la stabilité dans les cas les plus défavorables et mettre le sol d'assise à l'abri du gel.
LUMINAIRES
Fourniture, pose et raccordement des luminaires suivants:
Repère
Désignation
EXA
Borne de balisage
Modèle: EPSILON Romane ou similaire
Lampe: Fluo compact 18W
RESEAU TELEPHONIQUE ET INFORMATIQUE
Localisation
Le type dʼabonnement et le nombre de lignes sont traités directement par le maître dʼouvrage
en marché séparé avec FRANCE TELECOM et lʼopérateur de son choix.
Le présente corps dʼétat doit:
•
La fourniture et la pose de la gaine de liaison entre le point de raccordement au réseau
public et la tête de réseau intérieur.
•
Le câble de jonction entre le réseau public et la tête de réseau intérieur
LIGNE DE RACCORDEMENT AU RESEAU
Ligne de raccordement au réseau public par câble multipaire en cuivre non armé Ø6/10mm
avec écran anti-inductif et fil de terre.
Pose sous gaines et fourreaux enterrés, avec longueurs en attente à chaque extrémité.
CCPS
Entre le point de raccordement
au réseau public et la tête de
réseau intérieur
27 juillet 2010
24
Lot n°2
BATIMENT MODULAIRE
CCPS
27 juillet 2010
25
GENERALITES
•
•
•
•
•
•
•
•
•
Qu'ils figurent explicitement ou non dans la liste des PRESCRIPTIONS PARTICULIERES, les travaux suivants sont dus par l'entreprise:
L'application des mesures de sécurité réglementaires
L'examen préalable des lieux
Le constat des existants
L'implantation des ouvrages, amené des module, grutage à pied dʼœuvre, montage
Les installations provisoires pour ce corps d'état
L'amenée, la mise en place, le repli de tous les matériaux et matériels nécessaires
La réparation des dégâts causés aux tiers ou par les intempéries
Le nettoyage des chaussées souillées par ses engins, avec, éventuellement poste de nettoyage des camions
Les essais de contrôle des matériaux et ouvragess ( décret du 21/10/2009,
Tous les locaux de travail doivent être accessibles sans exception, il nʼy a pas de limite dʼeffectif, application du décret au 24/04/2010).
Le présent corps dʼétat doit la totalité de la mise en place du bâtiment modulaire et lʼensemble des prestations intérieures, ainsi que le
nettoyage de fin de chantier.
Lʼentrepreneur prendra toutes les disposition nécessaire pour la livraison des modules : autorisation de stationnement ou modification
des circulations véhicules et piétonne. Il sʼadressera aux autorité compétente pour toute demande spécifique.
IMPLANTATION DES OUVRAGES
IMPLANTATION DES BATIMENTS
•
•
•
Lʼimplantation des fondations sera à charge du lot VRD. Cependant, lʼentrepreneur titulaire du présent lot aura pour charge de :u
bâtiment projeté comprenant:
Fournir les plans de localisation des fondations ( plots et logrines)
Fournir les plan dʼimplanattion de toutes les attentes pour raccordement ( arrivée et évacuation)
Effectuer une réception sur place des éléments avant coulage et positionnement définitif des attentes.
NB : les attentes pour évacuations seront positionnées en périphérie du bâtiment.
GENERALITES
NOMBRE DE MODULE
5 U de 10, 40 X 3.00 m.
Le bâtiment respectera la réglementation thermique RT 2005.
Lʼentrepreneur du présent lot fournirera lʼavs technique du CTSB.
REGLEMENTATION ET NORMES
Le bâtiment respectera la réglementation thermique RT 2005.
Lʼentrepreneur du présent lot fournirera lʼavs technique du CTSB.
Lʼentrépreneur est tenu de respecter les normes handicapés en vigueur.
CCPS
27 juillet 2010
26
ENVELOPPE EXTERIEURE
Localisation
OSSATURE
Ossature du bâtiment en acier galvanisé/grenaillé et laqué, coloris suivant plan architecte
Toutes façades
PAROIS
Panneaux sandwich de 80 mm ( U= 0,33w/m2°K minimum)
- Face extérieure : tôle galvanisée laquée micro-ondulée
Gris 7035
- Âme : mousse de polyuréthane ( classement M1)
- Face intérieure : tôle revêtue dʼun film PVC Blanc MA1
Toutes façades
PLANCHER
Plancher avec surcharge de 250 kg/m2
Isolation du plancher par 100+60 mm de polystyrène ( conforme à la RT 2005)
Tous plancher
HABILLAGE EXTERIEUR
Bardage horizontal en acier galvanisé laqué
Profil type HACIERBA 6-175-25 HB ou équivalent, montage devant ossature
Coloris au chois de lʼarchitecte, suivant nuancier « colorissime » Arcelor ou équivalent
Toutes façades
TOITURE
Toiture compsée de panneaux sandiwch de 50 mm
2 faces métallqiues galvanisées
âme en mousse de polyuréthane
revêtement membrane dʼétanchéité PVC plastifié et armé avec fibres synthétiques
( conforme à la nore DIN 16734), compris équipement dʼinterventions ultérieures.
Coloris au choix de lʼarchitecte
Toiture bâtiment et Auvent
Option 1 :
AUVENT
Auvent avec sous face en lame luxalon ou équivalent
Réalisé en continuité de la structure modulaire
3,00x1,50 m,
poteau de maintien extérieur, compris scellement dans la rampe dʼaccès handicapée
et présentation de détails pour préparation du support par lʼentreprise de GO.
Toiture bâtiment et Auvent
MENUISERIES EXTERIEURES
- 4 U Baies PVC Blanche
Façade Sud
2,00 x 1,95 m , compris : bas fixe, et haut comprenant ½ ouvrant et ½ oscillo-battant
Double vitrage 4/16/4, U selon RT 2005 ( minimum : U=1,7W/m2C).
Label N-F AC1-TH5, classement A3-E3-V2 et hauteur de commande dʼouverture selon les normes
Handicapées.
Volets roulants à lames PVC isolées, commande par treuil, même coloris que les fenêtres
Option :
lʼentrepreneur du présent lot chiffrera les menuiseries dans un coloris gris ou anthracite.
Idem pour les volets roulants
Façade EST et Nord
Handicapées.
CCPS
27 juillet 2010
27
Option :
Façade Nord
Handicapées.
Option :
MENUISERIES EXTERIEURES-PORTES
- 1U porte aluminimum vitrée simple vantail de 90 cm de passage
Façade Sud
à rupture de pont thermique, conforme à la RT 2005
Double vitrage 33-2/16/44-2
Serrure de sécurité à barillet « européen »
Accessoire dʼouverture de la porte : barre verticale sur toute la hauteur, intérieure et extérieure.
Compris ferme porte CT 2500
Coloris au choix de lʼarchitecte.
- 1U porte aluminimum vitrée simple vantail de 80 cm de passage
Façade Sud
à rupture de pont thermique, conforme à la RT 2005
Double vitrage 33-2/16/44-2
Serrure de sécurité à barillet « européen »
Accessoire dʼouverture de la porte : barre verticale sur toute la hauteur, intérieure et extérieure.
Compris ferme porte CT 2500
Coloris au choix de lʼarchitecte.
AMENAGEMENT INTERIEUR
Localisation
CLOISONNEMENT INTERIEUR
Cloisonnement phonique, type placo steel ou équivalent de 70 mm,
Finition en tapisserie PVC blanc au choix de lʼarchitecte
Toutes cloisons intérieures
PLAFOND
Plafond en dalles acoustiques de 60x60, type « minaboard feria » ou équivalent.
Tous plafonds
REVETEMENT DE SOL
Revêtemnt de sol PVC en lés type Sarlon trafic 33 ( U3 P3)
Compris joints soudés à chaud, traité biostatic
Tous sols
MENUISERIES INTERIEURES
-1 U porte isoplane pleine simple vantail de 0,60 de passage
Ouvrant à chant plat de 40 mm dʼépaisseur, ferré par 3 paumelles de 120 mm
Serrure et graniture descrites au paragraphe « Garniture »
Local technique et sanitaires
- 5 U porte isoplane pleine simple vantail de 0,90 de passage
Serrure et graniture descrites au paragraphe « Garniture ».
Toutes portes sauf sanitaire
CCPS
27 juillet 2010
28
- 2U porte idoplane pleine simple vantail 0,90 de passage,
Et barre de tirage
Serrure et graniture descrites au paragraphe « Garniture ».
Sanitaires
- 1U fenêtre aluminium 1,20 x 1,00
Allège de 110 cm , coloris blanc, vitrage 4/6/6 ( respect isolation phonique au niveau du vitrage Bureau accueil
et au niveau des montants.
2 coulissants, poignée hauteur selon norme Handicapée
GARNITURES
garniture en nylon : béquille double sur plaque courte
Type Normbau série 92 F ou équivalent
Toutes portes intérieures
- Serrures sur portes battantes simples : à bec de cane et condammantion
Sanitaires H et F
- Serrure standard à larder, estampillée NF Q : à penne dormant et ½ tour
condammantion par clé, barillé type euopéen
Toutes portes sauf
Sanitaire H et F et L ménage
INSTALLATION ELECTRIQUE
Installation électrique conforme aux normes en vigeur et normes Handicapés ( décret du 21/10/2009,
lʼensemble des installations doivent être aux normes, application du décret au 24/04/2010.
Appareillage de série « mosaic » ou équivalent.
- 1U tableau électrique général ( 3PH + N+T 380 V)
avec possibilité de raccordement du portail électrique et éclairage extérieur parking.
Equipement : fluo compact encastré 600x600 en nombre suffisant ( selon normes) à grille,
Type PARALUME ou équivalent, points lumineux, prises de courant 16 A et blocs de secours
suivant normes
Contrôle de lʼinstallation par un organisme agréé.
-
Plinthes électriques périphérique 160 x 55, type Electrolisation C45 ( clipage 45x45)
2 compartiments, selon normes Handicapés
Toutes pièces
- 14U blocs de 2 prises RJ45 type POUYET ou équivalent sur plinthe :
Câble 2X4 paires FTP ( écranté) 100 ohms, catégorie 5 E.
Non compris, baies de brassage, câbles en attente
Tous postes de travail
- Conveteurs électriques, de 500 à 2000 watts, thermostat électronique
Compris une horloge de programmation de chauffage ( mise hors gel).
Toutes pièces
- Climatisation split system réversible inverter ou équivalent,
Groupe froid en toiture ( compris dalle de renforcement toiture et fixation du groupe)
Unités intérieures type mural haut avec télécommande : selon étude, à confirmer :
3U de 2000w clim/1720 chauf, 1U de 2500 w clim / 1920 chauf, 2U de 6000 W/3960 chauf
Puissance calculée : Clim/Température de 24° pour 32 °C ;
Chauf/ température 21°C pour -10°C
Toutes pièces sauf circulation
et réfectoire
- VMC : Système comprenant :
1U groupe dʼextraction en toiture
2 bouches de ventilation en plafond
réseaux de gaines, grille de transfert et raccordement
Sanitaires
INSTALLATION SANITAIRE/CUISINE
CCPS
27 juillet 2010
29
- 2U wc en grès à lʼanglaise, abattant blanc, équipement handicapé
Compris barre de relevage, chasse dʼeau à réserve double volume 3/6l type
GEBERIT ou équivalent.
Sanitaires
- 2U lave mains dʼangle en grès 1 point, robinetterie mitigeuse, adaptée handicapés.
Sanitaires
- 1U chauffe eau électrique de 15 itres
LT
- 1U alimentation avec réducteur de pression
LT
- 2U Miroir simple de 48x 36 cm
Sanitaires
- 2U patères
Sanitaires
- Kitchinette adpatée Handicapés : 1 évier inox 1 bc+égouttoir , robinetterie EF/EC
1 réfrigirateur de 120 litres 1 plaque électrique 2 feux, 1 étagère haute 0,40x 1,00 m
mélaminé Blanc
Réfectoire
CCPS
27 juillet 2010
30

IMPLANTATION dʼUN BÂTIMENT MODULAIRE

Transcription

Documents pareils

DECAZEVILLE

LES ELEVES DU COLLEGE DE L`EUROPE D`ARDRES EN SORTIE

satanas et diabolo sarl - Champagne Ardenne Numérique

Construction Modulaire Préfabriquée

"Designer, ex… Illustratrice, non… Artiste, pourquoi pas

Le berimbau

BP Métallier

Alaya Mohamed Aymen

Marchés attribués dans le cadre de la construction d`un pôle

arena stade couvert 62800 liévin dossier présentation
