ETUDE DES ELEMENTS D`UNE LAMPE RECHARGEABLE

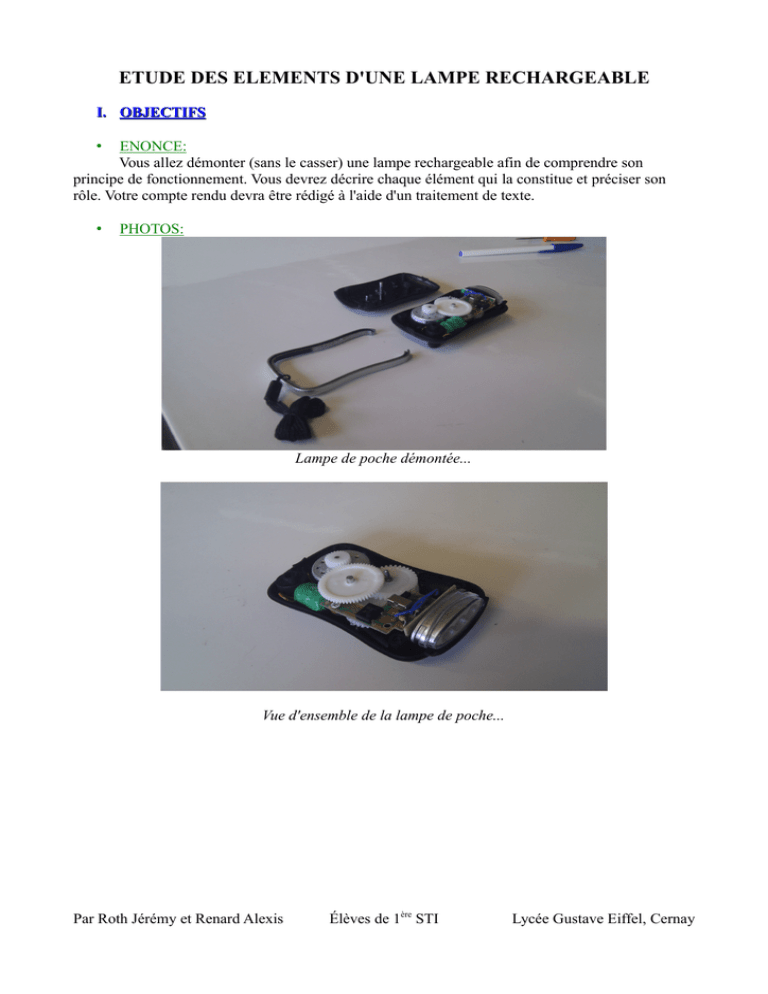

ETUDE DES ELEMENTS D'UNE LAMPE RECHARGEABLE I. OBJECTIFS ENONCE: Vous allez démonter (sans le casser) une lampe rechargeable afin de comprendre son principe de fonctionnement. Vous devrez décrire chaque élément qui la constitue et préciser son rôle. Votre compte rendu devra être rédigé à l'aide d'un traitement de texte. • • PHOTOS: Lampe de poche démontée... Vue d'ensemble de la lampe de poche... Par Roth Jérémy et Renard Alexis Élèves de 1ère STI Lycée Gustave Eiffel, Cernay ETUDE DES ELEMENTS D'UNE LAMPE RECHARGEABLE Circuit en dehors de la coque... Vue du circuit a nu... Vue des composants du circuit et de l'alternateur... Par Roth Jérémy et Renard Alexis Élèves de 1ère STI Lycée Gustave Eiffel, Cernay ETUDE DES ELEMENTS D'UNE LAMPE RECHARGEABLE Vue d'un des pignons... Vue d'ensemble de l'alternateur... Vue des soudures des LEDs... Par Roth Jérémy et Renard Alexis Élèves de 1ère STI Lycée Gustave Eiffel, Cernay ETUDE DES ELEMENTS D'UNE LAMPE RECHARGEABLE Vue d'ensemble des LEDs... Vue d'ensemble des soudures du circuit... Par Roth Jérémy et Renard Alexis Élèves de 1ère STI Lycée Gustave Eiffel, Cernay ETUDE DES ELEMENTS D'UNE LAMPE RECHARGEABLE II. DESCRIPTION • DESSIN DE LA LAMPE: Schéma électrique de la lampe de poche • INVENTAIRE DU MECANISME DE LA LAMPE DE POCHE: ◦ ◦ ◦ ◦ ◦ ◦ ◦ ◦ • 4 pignons 1 alternateur 3 LEDs 2 résistances 1 interrupteur 1 manivelle 3 piles → 3,6 V; 40 mAh; 14 h; 4 mA 1 régulateur de tension RÔLE DE CHAQUE ELEMENT: ÉLÉMENT RÔLE DE L'ÉLÉMENT Pignon Transmet le mouvement par obstacle à d'autres pièces par le biais de dents qui la garnissent sur son pourtour. C'est un engrenage. Alternateur Transformer l'énergie mécanique en énergie électrique. LED Consomme l'énergie électrique en produisant de la lumière. Résistance Diminue l'intensité du courant. Interrupteur Ouvre ou ferme le circuit pour laisser passer le courant ou non. Pile Alimente le circuit et permet de stocker de Par Roth Jérémy et Renard Alexis Élèves de 1ère STI Lycée Gustave Eiffel, Cernay ETUDE DES ELEMENTS D'UNE LAMPE RECHARGEABLE l'énergie électrique. Régulateur de tension Permet de fournir une tension constante. Manivelle Génère de l'énergie mécanique grâce à sa rotation qu'elle transmet aux pignons. III. CHAINE D'ENERGIE • PRINCIPE DE FONCTIONNEMENT: A l'aide de la manivelle que l'on tourne manuellement. Celle-ci va entrainer la rotation des 4 pignons du mécanisme qui sera transmise à l'alternateur qui se charge de transformer cette énergie mécanique en énergie électrique qui alimentera les piles. De la lumière sera alors produite quand on appuiera sur l'interrupteur ÉLÉMENT Manivelle Pignon Alternateur Pile LED TYPE D'ÉNERGIE Mécanique Mécanique Électrique Électrique Lumineuse et Thermique Par Roth Jérémy et Renard Alexis Élèves de 1ère STI Lycée Gustave Eiffel, Cernay
