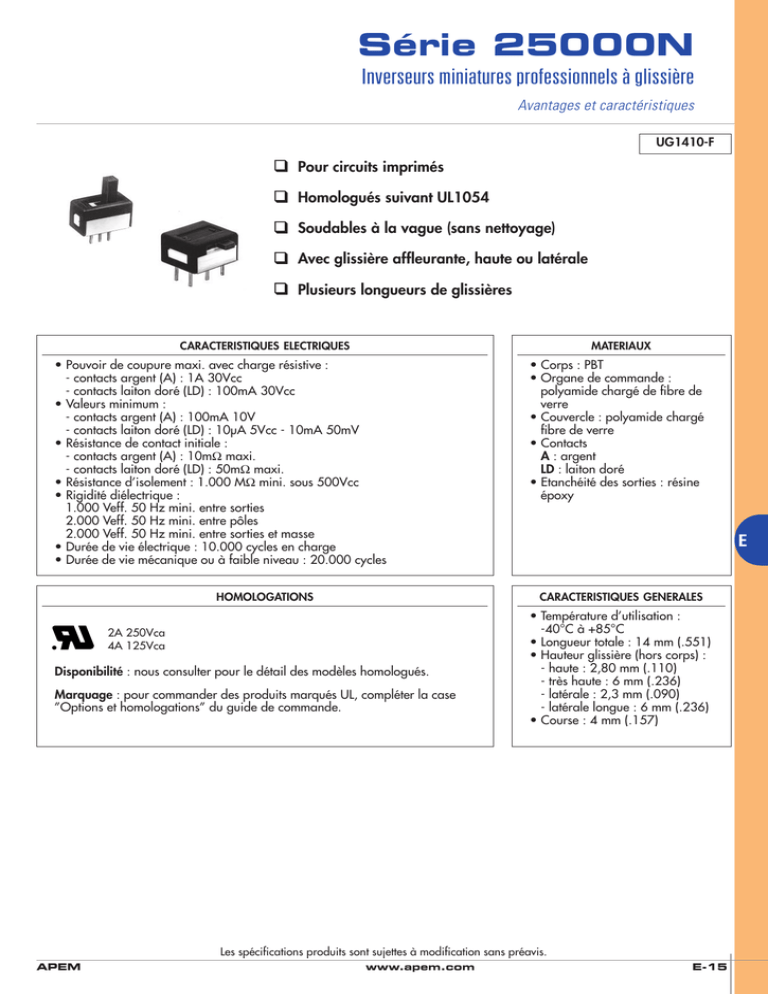

Série 25000N
Inverseurs miniatures professionnels à glissière
Avantages et caractéristiques
UG1410-F
❑ Pour circuits imprimés
❑ Homologués suivant UL1054
❑ Soudables à la vague (sans nettoyage)
❑ Avec glissière affleurante, haute ou latérale
❑ Plusieurs longueurs de glissières
CARACTERISTIQUES ELECTRIQUES
MATERIAUX
• Pouvoir de coupure maxi. avec charge résistive :
- contacts argent (A) : 1A 30Vcc
- contacts laiton doré (LD) : 100mA 30Vcc
• Valeurs minimum :
- contacts argent (A) : 100mA 10V
- contacts laiton doré (LD) : 10µA 5Vcc - 10mA 50mV
• Résistance de contact initiale :
- contacts argent (A) : 10mΩ maxi.
- contacts laiton doré (LD) : 50mΩ maxi.
• Résistance d’isolement : 1.000 MΩ mini. sous 500Vcc
• Rigidité diélectrique :
1.000 Veff. 50 Hz mini. entre sorties
2.000 Veff. 50 Hz mini. entre pôles
2.000 Veff. 50 Hz mini. entre sorties et masse
• Durée de vie électrique : 10.000 cycles en charge
• Durée de vie mécanique ou à faible niveau : 20.000 cycles
HOMOLOGATIONS
• Corps : PBT
• Organe de commande :
polyamide chargé de fibre de
verre
• Couvercle : polyamide chargé
fibre de verre
• Contacts
A : argent
LD : laiton doré
• Etanchéité des sorties : résine
époxy
E
CARACTERISTIQUES GENERALES
2A 250Vca
4A 125Vca
Disponibilité : nous consulter pour le détail des modèles homologués.
Marquage : pour commander des produits marqués UL, compléter la case
”Options et homologations” du guide de commande.
• Température d’utilisation :
-40°C à +85°C
• Longueur totale : 14 mm (.551)
• Hauteur glissière (hors corps) :
- haute : 2,80 mm (.110)
- très haute : 6 mm (.236)
- latérale : 2,3 mm (.090)
- latérale longue : 6 mm (.236)
• Course : 4 mm (.157)
Les spécifications produits sont sujettes à modification sans préavis.
APEM
www.apem.com
E-15
Série 25000N
Inverseurs miniatures professionnels à glissière
Guide de codification
N
25
Glissières et sorties
SERIE
1
4
3
5
Glissière affleurante ou
haute, entraxe 2,54
(.100)
Glissière affleurante ou
haute, entraxe 5,08
(.200)
Glissière latérale,
entraxe 2,54 (.100)
Glissière latérale
entraxe 5,08 (.200)
Nombre de pôles
3
4
Unipolaire
Bipolaire
Matériaux de contact
E
Glissières
A Argent
LD Laiton doré
B
H
H6
néant
-6
Affleurante
Haute
Très haute
Latérale
Latérale, longue
Fonctions électriques
6
9
ON
ON
OFF
Version
N
Pour tous les
modèles
ON
ON
Options et homologations
Contact spécial :
pouvoir de coupure
réduit
Autres : voir pages suivantes.
X601
ORGANISATION DE LA SERIE
Sur les pages suivantes, vous trouverez successivement :
- les Modèles de base
- les Options de contact
Cotation : la cotation est faite en mm et en pouces, les pouces étant entre parenthèses.
ATTENTION : la combinaison de toutes les variantes énumérées ci-dessus n’est pas toujours possible. Pour commander
veuillez vous reporter aux pages suivantes où sont signalées les incompatibilités.
Unité de conditionnement : unipolaires : 100 pièces - bipolaires : 50 pièces
E-16
www.apem.com
APEM
Série 25000N
Inverseurs miniatures professionnels à glissière
• Sorties scellées par époxy
• Uni et bipolaires
• Modèles homologués UL : voir page suivante.
MODELES
DE BASE
Unipolaire
25436N B
25439N B
Bipolaire
25146N B
25149N B
Bipolaire
25446N B
25449N B
0.60
(.023)
12.50
(.465)
Ø1.10
(.043DIA)
0.50
(.019)
2.54
(.100)
EPOXY
0.60
(.023)
5.08
(.200)
5.08
(.200)
E
Dessinés avec extraxe 5,08 mm
Bipolaire
25146N H
25149N H
Bipolaire
25446N H
25449N H
3.00
(.118)
3.00
(.118)
0.60
(.023)
12.50
(.465)
5.08
(.200)
Unipolaire
25436N H
25439N H
14.10
(.555)
2.80
(.110)
Unipolaire
25136N H
25139N H
7.50
(.295)
Ø1.10
(.043DIA)
8.10
(.318)
Entraxe
5,08 (.200)
3.80
(.149)
Entraxe
2,54 (.100)
0.50
(.019)
5.08
(.200)
EPOXY
0.60
(.023)
5.08
(.200)
Glissière haute : 25000NH
5.08
(.200)
5.08
(.200)
Dessinés avec extraxe 5,08 mm
Bipolaire
25146N H6
25149N H6
Bipolaire
25446N H6
25449N H6
0.60
(.023)
www.apem.com
0.50
(.019)
5.08
(.200)
3.00
(.118)
5.08
(.200)
Unipolaire
25436N H6
25439N H6
3.00
(.118)
12.50
(.465)
6.00
(.236)
Unipolaire
25136N H6
25139N H6
14.10
(.555)
Ø1.10
(.043DIA)
EPOXY
0.60
(.023)
5.08
(.200)
Entraxe
5,08 (.200)
3.80
(.149)
7.50
(.295)
Entraxe
2,54 (.100)
8.10
(.318)
Glissière très haute : 25000NH6
APEM
14.10
(.555)
2.54
(.100)
Unipolaire
25136N B
25139N B
7.50
(.295)
8.10
(.318)
Entraxe
5,08 (.200)
3.80
(.149)
Entraxe
2,54 (.100)
2.54
(.100)
Dessinés avec extraxe 2,54 mm
Glissière affleurante : 25000NB
5.08
(.200)
5.08
(.200)
E-17
Série 25000N
Inverseurs miniatures professionnels à glissière
Dessinés avec extraxe 2,54 mm
Bipolaire
25546N
25549N
0.60
(.023)
0.50
(.019)
0.60
(.023)
7.50
(.295)
6.00
(.236)
0.50
(.019)
2.54
(.100)
EPOXY
2.54
(.100)
Bipolaire
25546N -6
25549N -6
12.50
(.465)
Ø1.10
(.043DIA)
0.60
(.023)
2.54
(.100)
Bipolaire
25346N -6
25349N -6
3.00
(.118)
14.10
(.555)
4.30
(.169)
Unipolaire
25536N -6
25539N -6
5.08
(.200)
5.08
(.200)
POSITIONS ET CONNEXIONS
2.30
(.090)
7.50
(.295)
22
6.00
(.236)
11
22
11
22
11
10.80
(.425)
14.10
(.555)
8.10
(.318)
5.08
(.200)
8.10
(.318)
Unipolaire
25336N -6
25339N -6
7.50
(.295)
3.80
(.149)
Entraxe
5,08 (.200)
3.00
(.118)
Entraxe
2,54 (.100)
H
5.08
(.200)
Dessinés avec extraxe 2,54 mm
MONTAGE SUR CIRCUIT IMPRIME
B
Ø1.10
(.043DIA)
0.60
(.023)
EPOXY
2.54
(.100)
Glissière latérale longue : 25000N-6
E
2.30
(.090)
2.54
(.100)
Bipolaire
25346N
25349N
3.00
(.118)
12.50
(.465)
2.54
(.100)
Unipolaire
25536N
25539N
14.10
(.555)
8.10
(.318)
Unipolaire
25336N
25339N
7.50
(.295)
3.80
(.149)
Entraxe
5,08 (.200)
1.30
(.051)
Entraxe
2,54 (.100)
6.00
(.236)
Glissière latérale : 25000N
H6
6
Fonction 6
Fonction 9
ON
ON
OFF
ON
ON
MATERIAUX DE CONTACT
A
LD
Argent
Laiton doré
OPTIONS ET HOMOLOGATIONS
X601
X693
X693UL
E-18
Contacts laiton argenté - Pouvoir de coupure réduit - Quantité minimum : 5.000 pièces par modèle et par lot
Matériaux plastiques auto-extinguibles
Modèles homologués et marqués UL (contacts A seulement)
