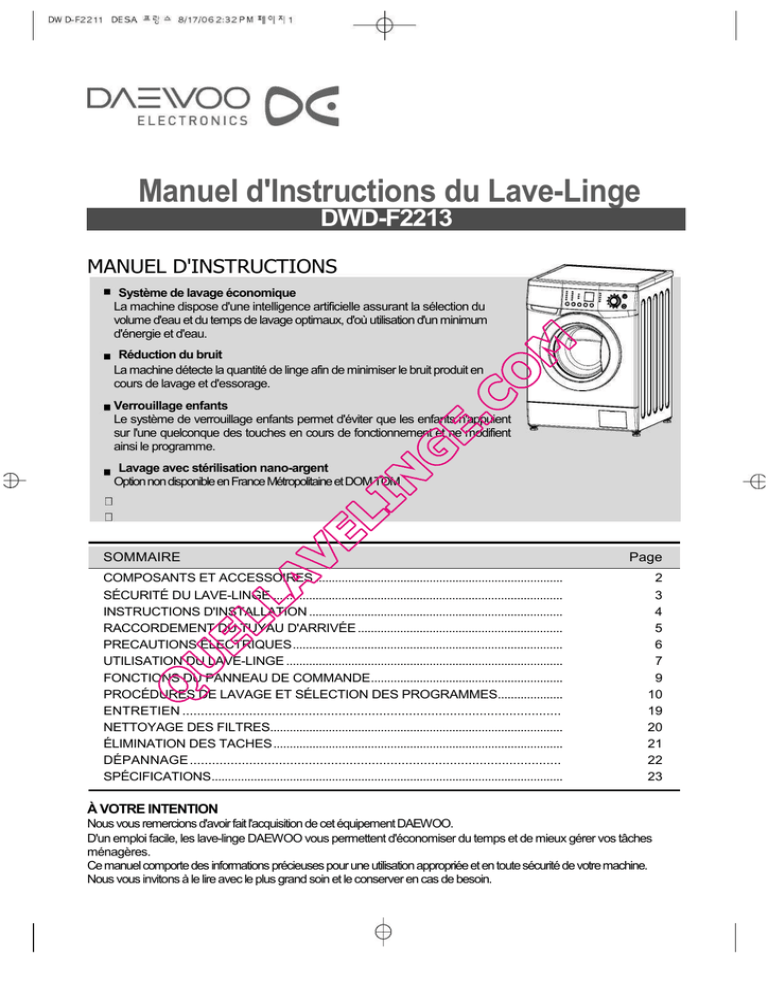

Manuel d'Instructions du Lave-Linge
DWD-F2213
MANUEL D'INSTRUCTIONS
Système de lavage économique
La machine dispose d'une intelligence artificielle assurant la sélection du
volume d'eau et du temps de lavage optimaux, d'où utilisation d'un minimum
d'énergie et d'eau.
Réduction du bruit
La machine détecte la quantité de linge afin de minimiser le bruit produit en
cours de lavage et d'essorage.
Verrouillage enfants
Le système de verrouillage enfants permet d'éviter que les enfants n'appuient
sur l'une quelconque des touches en cours de fonctionnement et ne modifient
ainsi le programme.
Lavage avec stérilisation nano-argent
Option non disponible en France Métropolitaine et DOM TOM
SOMMAIRE
COMPOSANTS ET ACCESSOIRES ............................................................................
SÉCURITÉ DU LAVE-LINGE .........................................................................................
INSTRUCTIONS D'INSTALLATION ..............................................................................
RACCORDEMENT DU TUYAU D'ARRIVÉE ...............................................................
PRECAUTIONS ÉLECTRIQUES ...................................................................................
UTILISATION DU LAVE-LINGE .....................................................................................
FONCTIONS DU PANNEAU DE COMMANDE...........................................................
PROCÉDURES DE LAVAGE ET SÉLECTION DES PROGRAMMES....................
ENTRETIEN ......................................................................................................
NETTOYAGE DES FILTRES..........................................................................................
ÉLIMINATION DES TACHES .........................................................................................
DÉPANNAGE ....................................................................................................
SPÉCIFICATIONS............................................................................................................
Page
2
3
4
5
6
7
9
10
19
20
21
22
23
À VOTRE INTENTION
Nous vous remercions d'avoir fait l'acquisition de cet équipement DAEWOO.
D'un emploi facile, les lave-linge DAEWOO vous permettent d'économiser du temps et de mieux gérer vos tâches
ménagères.
Ce manuel comporte des informations précieuses pour une utilisation appropriée et en toute sécurité de votre machine.
Nous vous invitons à le lire avec le plus grand soin et le conserver en cas de besoin.
COMPOSANTS ET ACCESSOIRES
Les différents composants et accessoires de votre lave-linge sont illustrés ci-dessous.
Familiarisez-vous avec tous ces composants et accessoires avant d'utiliser la machine.
NOTA
Il se peut que les dessins figurant dans ce manuel ne correspondent pas exactement à votre
modèle de lave-linge.
Ces dessins visent à représenter les différentes caractéristiques propres à la totalité des
modèles couverts par ce manuel, et il est possible que votre modèle n'intègre pas toutes les
caractéristiques.
TUYAU D'ARRIVÉE
DISTRIBUTEUR DE
PRODUITS LESSIVIELS
CORDON D'ALIMENTATION
PANNEAU DE COMMANDE
HUBLOT
TUYAU DE VIDANGE
PIED RÉGLABLE
TRAPPE INFÉRIEURE
Accessoires
Tuyau de vidange
Tuyau d'arrivée
Clé
2
Manuel
Obturateur
SÉCURITÉ DU LAVE-LINGE
Conservez ces instructions
Nous sommes attentifs à votre sécurité.
Afin de minimiser les risques d'incendie, de chocs électriques ou de blessures en cours
d'utilisation du lave-linge, veuillez respecter les précautions de base ci-après.
Lisez toutes les instructions avant d'utiliser votre lave-linge
• Évitez toute présence de liquides inflammables Veillez à ...
• Recourir à une personne qualifiée pour la mise
solvants pour nettoyage à sec, pétrole lampant,
en place, la réparation ou le remplacement des
essence, etc. à l'intérieur de la machine ou à
proximité.
pièces.
N'ajoutez pas de liquides inflammables à l'eau
• Entretenir la machine de façon appropriée.
de lavage. Les vapeurs libérées par ces
• Protéger la machine contre les intempéries et la
produits exposent à un risque d'incendie ou
maintenir dans un lieu à l'abri du gel.
d'explosion.
• Ne pas installer la machine dans un lieu
particulièrement humide : risque de chocs
• Après démarrage d'un cycle, n'accédez pas à
l'intérieur de la machine tant que la totalité des
électriques ou de courts-circuits.
mouvements ne sont pas interrompus.
• Raccorder la machine sur les prises appropriées
alimentation électrique, alimentation en eau et
• Évitez toute manipulation intempestive des
commandes.
vidange.
• La machine n'est pas conçue pour être utilisée
par de jeunes enfants ou des personnes
handicapées ne disposant pas d'une
assistance.
• Si le cordon d'alimentation est endommagé,
celui-ci doit être remplacé par le fabricant, par
son agent de service ou par une personne
présentant une qualification similaire de façon à
écarter tout danger.
• Si la machine est alimentée à partir d'un cordon
prolongateur ou d'un dispositif d'alimentation
électrique portable, veillez à le positionner de
façon qu'il ne soit pas exposé aux
éclaboussures ou à la pénétration d'humidité.
Soyez responsable
• N'utilisez pas d'agent chloré de blanchiment et de l'ammoniac ou de l'acide vinaigre ou produit
antirouille, par ex. pour une même lessive. Le mélange peut produire des vapeurs dangereuses.
• Débranchez le cordon d'alimentation avant toute intervention sur votre machine.
• Ne lavez pas de tissus en fibre de verre.
De fines particules peuvent adhérer aux tissus lavés par la suite et provoquer une irritation de la peau.
• Évitez toute projection d'eau sur le panneau de commande de la machine.
Risque d'incendie ou de choc électrique.
• Sur les modèles avec deux vannes chaud et froid, si vous raccordez uniquement la vanne d'arrivée
3
d'eau froide et ne réglez pas la température de l'eau sur "Froid”, une fuite peut se produire au niveau de
la vanne d'arrivée d'eau non raccordée.
• Cet appareil doit être mis à la terre.
Il doit être raccordé à une prise comportant une connection avec la terre
4
INSTRUCTIONS D'INSTALLATION
Extraction des vis de transport
1. Avant d'utiliser le lave-linge, retirez les 3 vis de
transport ainsi que les garnitures en
caoutchouc.
• La présence de ces vis peut provoquer des
vibrations et un bruit particulièrement intenses
ainsi qu'un dysfonctionnement de la machine.
2. Dévissez les 3 vis avec la clé jointe à cet effet.
Conservez ces vis et la clé en vue d'un usage
ultérieur.
• Les vis devront être remises en place lors de
tout nouveau transport de la machine.
3. Rebouchez les orifices avec les obturateurs prévus à cet effet.
Emplacement du lave-linge
• Vérifiez l'emplacement où vous allez installer le lave-linge. Assurez-vous que vous disposez de tout le
nécessaire pour une installation correcte.
• Afin d'éviter tout endommagement consécutif au gel, la machine ne doit pas être installée ou
entreposée dans un lieu où la température est inférieure à 0°C.
• Ne placez ou stockez en aucun cas des produits de lavage sur le panneau supérieur de la machine.
• Installez la machine sur un sol ferme et parfaitement plan.
de
TuyauDrain Hosevidange
Une mise en place sur un sol inapproprié peut se traduire par un niveau de
Lave-linge
bruit très élevé, par de fortes vibrations et par un dysfonctionnement de la
Washer
machine. Si celle-ci ne se trouve pas en position horizontale, remontez ou
abaissez les pieds selon nécessité.
• Si la machine est posée sur un sol revêtu de moquette, veillez à ce que
celle-ci n'obstrue pas les ouïes de ventilation.
Bc à
Laun
lessive
Tub
• Laissez un certain espace autour de la machine au moins 2 cm sur les
côtés, 10 cm à l'arrière.
2approx
cm env.
• En cas d'intégration, un espace minimal de 3 mm doit être maintenu entre
le haut de la machine et la face interne du plateau supérieur.
5
6
RACCORDEMENT DU TUYAU D'ARRIVÉE
Le lave-linge doit être raccordé sur la conduite d'eau principale à l'aide de tuyaux neufs, toute
réutilisation de tuyaux usagés étant à exclure.
Si vous utilisez un unique robinet d'eau ou si vous disposez d'une seule vanne d'arrivée d'eau,
raccordez le tuyau d'arrivée sur la vanne d'arrivée d'eau froide.
Option : Attention à ne pas confondre l'arrivée d'eau chaude et l'arrivée d'eau froide.
Raccordement à l’arrivée d’eau
1
Raccordez le tuyau
d'arrivée sur le robinet
d'eau en vissant le
raccord à fond.
Joint
Raccordcaout.
Tuyau
Raccord
2
Si nécessaire, raccordez
le cône d'adaptation mis à
disposition.
Cône
d'adaptation
Raccord
Tuyau
3Raccordez l'adaptateur du
tuyau sur l'arrivée d'eau
du lave-linge et tournez
jusqu'à ce que la fixation
soit parfaite
ment assurée.
Joint
caout.
Raccord
7
*Vérifiez la
présence du
joint au niveau de l'arrivée.
8
PRÉCAUTIONS ÉLECTRIQUES
ATTENTION
DANGER
Risque de choc électrique : Le non-respect des instructions ci-après peut
exposer à des blessures graves, voire mortelles.
• Ce lave-linge nécessite un raccordement
électrique à la terre.
• Si votre prise murale n'est pas adaptée à cet
effet, faites installer une prise appropriée par un
électricien qualifié.
• N'utilisez pas une canalisation de gaz pour la
mise à la terre.
•Ne changez pas la prise du cordon
d'alimentation.
• Si vous n'êtes pas certain que le lave-linge est
correctement relié à la terre, demandez à un
électricien qualifié de s'en assurer.
Méthode recommandée pour la mise à la terre
C
B
A
Pour votre sécurité personnelle, ce lave-linge doit être mis à la terre.
Celui-ci est équipé d'un cordon d'alimentation A dont la prise B comporte un
contact de mise à la terre.
Afin de minimiser le risque de choc électrique, la prise du cordon doit être
branchée sur une prise murale C de type correspondant. S'il ne dispose
pas d'une prise murale appropriée, le client est tenu d'en faire installer une
par un électricien qualifié.
Installation pour la vidange
• N'oubliez pas d'installer le tuyau de vidange avant d'utiliser votre lave-linge.
•
Une fois la machine déballée, vous trouverez le tuyau de vidange à l'intérieur du tambour.
•
Raccordez ce tuyau sur la sortie de vidange à l'arrière de la machine.
• La crosse de vidange doit être située à 60 cm minimum et 100 cm maximum par rapport au bas du lave-linge.
• Lorsque vous adaptez le tuyau de vidange sur le bac ou sur l'évier, fixez-le avec une bride.
•
En fixant correctement le tuyau de vidange, vous éviterez les fuites d'eau risquant d'endommager le sol.
• Si le tuyau de vidange est trop long, ne le poussez pas à l'intérieur de la machine : celle-ci produirait
alors un bruit anormal.
Réglage du niveau
1
S'il est installé sur un sol inapproprié,
le lave-linge peut être extrêmement
bruyant, produire des vibrations et ne
pas fonctionner correctement.
9
2
Réglez le niveau du lave-linge à l'aide des pieds réglables.
• Vérifiez l'absence de tout espace entre les quatre pieds
réglables et le sol.
• Réglez le niveau du lave-linge en tournant les pieds avec la clé
jointe et en vérifiant que la machine est bien stabilisée.
• Une fois le réglage
terminé, serrez les écrous
de fixation afin de
conserver ce réglage.
Écrou de
fixation
3
Exercez une pression aux quatre coins du
panneau supérieur de la machine afin de vous
assurer qu'elle n'a pas tendance à osciller.
Pied réglable
UTILISATION DU LAVE-LINGE
NOTA
La machine doit être parfaitement stable et tous les pieds
réglables doivent reposer fermement sur le sol.
Pour obtenir des résultats
optimaux, vous devez
utiliser votre lave-linge de
façon appropriée. La présente section donne les informations essentielles à ce titre.
Préparation du linge avant lavage
• Refermez les fermetures à glissière, les
boutons-pression et les agrafes afin d'éviter
que ceux-ci n'accrochent d'autres pièces.
Ôtez les épingles, boucles et tout autre objet
susceptible de rayer l'intérieur de la machine.
• Videz les poches et retournez-les.
•
Dédoublez les manchettes et retournez les
tricots en synthétique afin d'éviter qu'ils ne
boulochent.
•
Nouez les cordons et les ceintures afin
s'emmêlent pas.
•
Traitez les tâches.
Voir "ÉLIMINATION DES TACHES", page 21
10
Tri
• Séparez les pièces selon qu'elles sont plus ou moins sales, même s'il y a normalement lieu de les
laver ensemble.
• Séparez les couleurs sombres des couleurs claires et les pièces grand teint des pièces
susceptibles de déteindre.
Salissure importante, moyenne, légèreSéparez les pièces selon le degré de salissure.
Couleur blanc, couleurs claires,
Séparez le linge blanc du linge couleur.
couleurs sombres
Peluches producteurs / capteurs de Lavez séparément les pièces produisant des
peluches
peluches et celles qui les attirent.
Chargement
•Introduisez les pièces dans le lave-linge en
évitant de tasser. Pour un lavage optimal et
sans formation de plis, le linge doit pouvoir être
brassé sans contrainte dans l'eau de lavage.
• Chargez correctement la machine et
sélectionnez le réglage approprié en fonction
de la charge.
Une surcharge de la machine ou la sélection
d'un réglage insuffisant par rapport à la charge
peut avoir les conséquences suivantes :
- Nettoyage imparfait
- Linge anormalement froissé
- Excès de peluches
- Usure prématurée des pièces consécutive au
boulochage
• Mélangez des pièces de tailles différentes
une même charge et répartissez ces piècesdans
de
façon égale afin d'assurer la stabilité de la
machine. Celle-ci peut en effet vibrer en cours
d'essorage si la charge est mal équilibrée.
• Si vous avez réglé la machine pour une
réduite, sélectionnez un temps de lavage en
conséquence. Une charge composée de
pièces de petite taille et peu nombreuses
nécessite en effet un temps de lavage moindre.
• Pour les vêtements à apprêt permanent et
certains synthétiques, il convient de
sélectionner un réglage correspondant à une
charge importante afin de limiter les anti
froissage. Le brassage de ces pièces dans
l'eau nécessite plus d'espace que pour les
pièces lourdes serviettes, jeans....
Ajout du détergent
1
Distributeur de produits lessiviels
2• VousAjoutpouvez,
de l'assouplissant
si vous le souhaitez, ajouter
•
•
Assouplissant
Lavage
Prélavage
•
•
11
une dose d'assouplissant liquide dans le
compartiment correspondant.
Versez l'assouplissant liquide dans le
distributeur en respectant la quantité
recommandée sur le conditionnement.
Ne dépassez pas le repère indiquant la
quantité maximale. En cas de trop-plein,
l'assouplissant risque d'être diffusé trop
précocement, ce qui peut tacher le linge.
N'ouvrez pas le distributeur en cours
d'alimentation en eau.
Évitez de verser l'assouplissant directement
sur le linge.
FONCTIONS DU PANNEAU DE COMMANDE
12
Appuyez sur cette touche pour mettre le lave-linge sous tension ou hors tension.
Chaque appui sur cette touche permet, en alternance, de démarrer la machine ou de l'arrêter temporairement.
Lorsque vous souhaitez changer de programme en cours de fonctionnement, appuyez sur cette touche,
sélectionnez le nouveau programme puis appuyez de nouveau sur la touche.
Ce sélecteur vous permet de régler la machine sur le programme de votre choix. Dès sélection d'un
programme donné, le voyant correspondant s'allume.
Pour plus de détails, veuillez vous reporter aux pages 11~18.
Cette touche permet de régler la température de l'eau en fonction du type de linge à laver. Chaque appui sur la touche
modifie le réglage de la température selon la séquence suivante : Cold Froid
30°C 40°C 60°C 95°C
Cette touche permet de sélectionner la vitesse d'essorage.
Arrêt cuve pleine • Cette fonction est sélectionnée par appuis successifs sur la touche d'essorage. Le linge est alors laissé en attente
dans l'eau une fois le rinçage terminé, sans passage en mode essorage.
• Pourlancerlavidangeoul'essorageaprèslaphasederinçage/attente,appuyezdenouveausurlatouche
d'essorage.
Arrêt essorage • Cette sélection interrompt le lave-linge après vidange de l'eau.
Anti froissage • Si vous souhaitez éviter les faux plis, appuyez sur cette touche parallèlement à la sélection de la vitesse d'essorage.
Rinçage+ • Cette sélection permet de lancer un rinçage supplémentaire, ce qui peut être utile pour éliminer les résidus de
détergent.
• Dans ce cas, le temps de rinçage est prolongé avec utilisation d'une plus grande quantité d'eau de rinçage.
Prélavage • Le lave-linge lance un lavage et un essorage supplémentaires avant la phase de lavage principale.
• Le prélavage est recommandé lorsque le linge est particulièrement sale.
• Cette option peut être utilisée pour le coton et les synthétiques.
Un temps de lavage est prédéfini pour chacun des programmes, mais il est possible de réduire ce temps de 10
minutes en appuyant sur la touche "mode éco".
À chaque appui sur cette touche, l'horloge se met à clignoter. Lorsqu'elle reste allumée fixe, la commande est prise en
compte. Cette fonction peut être utilisée pour le coton, les synthétiques et le programme économique.
Cette touche permet de définir l'heure à laquelle le lavage devra commencer.
Cette fonction permet de prévenir tout accident pouvant se produire lorsqu'un enfant manipule les commandes du lavelinge. La machine étant en fonctionnement, appuyez simultanément sur les touches "mode éco" et départ différé .
Lorsque le mode verrouillage enfants est activé, toutes les touches restent sans effet excepté la touche
Marche/Arrêt. Pour désactiver le mode verrouillage enfants, appuyez de nouveau et simultanément sur les touches mode
éco et départ différé .
Si vous souhaitez changer de programme alors que le mode verrouillage enfants est activé :
1. Appuyez de nouveau sur les deux touches mode éco et départ différé.
2. Appuyez sur la touche Départ/Pause.
Choix du
3.
S
électionnez le programme désiré et appuyez de nouveau sur
Départ/Pause.
* Le verrouillage enfant peut être activé à tout moment. Il est automatiquement désactivé en cas de
dysfonctionnement. À noter également que le verrouillage enfants reste actif après mise hors
13
programme
PROCÉDURES DE LAVAGE ET SÉLECTION DES PROGRAMMES
1. SÉLECTION AUTOMATIQUE DU COTON À LA MISE SOUS TENSION
• Appuyez sur la touche Marche/Arrêt pour démarrer le lave-linge.
• Appuyez sur la touche Départ/Pause.
• Paramètres par défaut :
- Programme : Coton
- Lavage : sans prélavage
- Rinçage : 3 cycles
- Essorage : 800 tr/mn
- Température de l'eau : 40°C
2. SÉLECTION MANUELLE
• Appuyez sur la touche Marche/Arrêt pour démarrer le lave-linge.
• Sélectionnez les paramètres de votre choix en tournant le sélecteur de programmes et en appuyant sur
les différentes touches.
• Appuyez sur la touche Départ/Pause.
3. LAVAGE DIFFÉRÉ
• Le départ du lavage peut être différé de 2 à 12 heures.
Par exemple, pour différer le lavage de 8 heures :
- Appuyez sur la touche "Départ différé" comme illustré ci-dessous.
R glage
sur "8. "
* Chaque appui sur la touche diffère le lavage d'une heure supplémentaire.
• La commande est enregistrée.
• Si vous souhaitez vérifier le programme sélectionné, appuyez de nouveau sur la touche Départ/Pause.
• Préparation du lavage avant départ différé :
- Ouvrez le robinet d'eau.
- Introduisez le linge et fermez le hublot.
- Mettez le détergent et l'assouplissant dans le distributeur de produits lessiviels.
• Pour annuler le départ différé, appuyez sur la touche Marche/Arrêt.
14
15
4. PROGRAMMES
• Programmes recommandés selon le type de linge
Programme
Type de tissu
Température
Option
Charge max.
60°C
(95°C)
Prélavage
Rinçage+
Anti froissage
Nominale
Vêtements grand teint chemises,
chemises de nuit, pyjamas...
et pièces en coton modérément
sales sous-vêtements....
40°C
(60°C, 30°C)
Prélavage
Rinçage+
Anti froissage
Nominale
Mêmes types de linge que pour le
coton.
60°C
Prélavage
Rinçage+
Anti froissage
Nominale
Polyamide, acrylique, polyester.
40°C
60°C, 30°C
Prélavage
Rinçage+
Anti froissage
Moins de
1,5 kg
Linge délicat et peu résistant
soieries, rideaux....
Froid
Rinçage+
Anti froissage
Moins de
1,0 kg
Lainages en pure laine vierge et
lavables à la machine
uniquement.
Froid
Rinçage+
Anti froissage
Moins de
1,0 kg
Linge et lainages délicats
marqués “Lavage à la main”.
Froid
30°C
Rinçage+
Anti froissage
Moins de
1,0 kg
30°C
Froid, 40°C
Rinçage+
Anti froissage
Moins de
1,0 kg
Assurez-vous au préalable que le
linge peut être passé à la machine
coton blanc, serviettes et draps en
lin....
Coton
Éco
Synthétiques
Délicats
Laine
Lavage main
Rapide 30"
Linge couleur grand teint et
modérément sale.
• Prélavage : Cette option est recommandée lorsque le linge est particulièrement sale.
Elle peut être utilisée pour le coton et les synthétiques.
•
Rinçage+ : Cette option permet de lancer un rinçage supplémentaire, ce qui peut être utile pour éliminer les
résidus de détergent.
•
Éco : Si vous sélectionnez cette option, la température de l'eau est réduite et le temps de lavage est
prolongé, d'où économie d'énergie calorique.
16
* PROGRAMME COTON
1
Introduisez le linge dans le tambour. Mettez le détergent et l'assouplissant dans le
distributeur de produits lessiviels. Refermez le hublot.
•
Mettez du détergent dans les compartiments lavage et prélavage du
distributeur. Le niveau de l'assouplissant doit rester en dessous du repère "MAX".
•
Mettez du détergent dans le compartiment prélavage uniquement si
vous comptez ajouter un prélavage.
•
Si vous souhaitez utiliser un agent de blanchiment, ajoutez-le au
détergent dans le compartiment réservé au lavage.
Appuyez sur la touche Marche/Arrêt.
2
•
Les diodes lumineuses affichent simplement "---" et tous les voyants
associés aux programmes s'allument.
Sélectionnez Coton à l'aide du sélecteur de programmes.
•
3
Si vous appuyez successivement sur les touches Marche/Arrêt et
Départ/Pause sans sélectionner de programme, le programme est sélectionné
par défaut.
•
Les paramètres suivants sont automatiquement sélectionnés : "40"
°C pour la température de lavage, "800" tr/mn pour la vitesse d'essorage et "3"
pour le nombre de rinçages.
•
Si vous voulez modifier la température de lavage, modifier la vitesse
d'essorage ou ajouter des options de lavage Rinçage+, Anti froissage, appuyez sur
les touches correspondantes.
Appuyez sur la touche Départ/Pause.
4
•
Le hublot se verrouille. La machine détecte le poids de linge, se
remplit d'eau et commence le lavage.
Remarques
•
Si vous souhaitez modifier le réglage en cours de lessive, appuyez sur la touche Départ/Pause pour
interrompre la machine puis appuyez sur la touche de votre choix.
•
Températures de lavage sélectionnables avec ce programme : "30", "40", "60" et "95" °C.
•
Options de lavage sélectionnables avec ce programme : Prélavage, Rinçage+ et Anti froissage.
Attention !
•
Si vous sélectionnez une température de lavage de 95°C, une certaine quantité d'eau froide est introd uite
dans la machine de façon à réduire la température de l'eau de lavage avant vidange, et ainsi protéger
l'utilisateur contre les risques de brûlure. Il ne s'agit donc pas d'un dysfonctionnement.
Il convient toutefois de rester prudent, car l'eau de vidange peut être encore assez chaude malgré la
réduction de sa température.
17
* PROGRAMME ÉCO
1
Introduisez le linge dans le tambour. Mettez le détergent et l'assouplissant dans le
distributeur de produits lessiviels. Refermez le hublot.
• Mettez du détergent dans les compartiments lavage et prélavage du distributeur. Le
niveau de l'assouplissant doit rester en dessous du repère "MAX".
• Mettez du détergent dans le compartiment prélavage uniquement si vous comptez
ajouter un prélavage.
• Si vous souhaitez utiliser un agent de blanchiment, ajoutez-le au détergent dans le
compartiment réservé au lavage.
Appuyez sur la touche Marche/Arrêt.
2
•
Les diodes lumineuses affichent simplement "---" et tous les voyants
associés aux programmes s'allument.
Sélectionnez Éco à l'aide du sélecteur de programmes.
3
4
• Les paramètres suivants sont automatiquement sélectionnés : "60" °C pour la
température de lavage, "800" tr/mn pour la vitesse d'essorage et "3" pour le
nombre de rinçages.
• Si vous voulez modifier la vitesse d'essorage ou ajouter des options de lavage
Rinçage+, Anti froissage, appuyez sur les touches correspondantes.
Appuyez sur la touche Départ/Pause.
•
Le hublot se verrouille. La machine détecte le poids de linge, se
remplit d'eau et commence le lavage.
Remarques
• Si vous souhaitez modifier le réglage en cours de lessive, appuyez sur la touche Départ/Pause pour
interrompre la machine puis appuyez sur la touche de votre choix.
• Température de lavage sélectionnable avec ce programme : "60" °C uniquement.
• Options de lavage sélectionnables avec ce programme : Rinçage+ et Anti froissage uniquement.
18
* PROGRAMME SYNTHÉTIQUES
1
Introduisez le linge dans le tambour. Mettez le détergent et l'assouplissant dans le
distributeur de produits lessiviels. Refermez le hublot.
•
Mettez du détergent dans les compartiments lavage et prélavage du
distributeur. Le niveau de l'assouplissant doit rester en dessous du repère "MAX".
•
Mettez du détergent dans le compartiment prélavage uniquement si
vous comptez ajouter un prélavage.
•
Si vous souhaitez utiliser un agent de blanchiment, ajoutez-le au
détergent dans le compartiment réservé au lavage.
Appuyez sur la touche Marche/Arrêt.
2
•
Les diodes lumineuses affichent simplement "---" et tous les voyants
associés aux programmes s'allument.
Sélectionnez Synthétiques à l'aide du sélecteur de programmes.
•
3
Les paramètres suivants sont automatiquement sélectionnés : "40"
°C pour la température de lavage, "800" tr/mn pour la vitesse d'essorage et "3"
pour le nombre de rinçages.
•
Si vous voulez modifier la température de lavage, modifier la vitesse
d'essorage ou ajouter des options de lavage Prélavage, Rinçage+, Anti
froissage, appuyez sur les touches correspondantes.
Appuyez sur la touche Départ/Pause.
4
•
Le hublot se verrouille. La machine détecte le poids de linge, se
remplit d'eau et commence le lavage.
Remarques
• Si vous souhaitez modifier le réglage en cours de lessive, appuyez sur la touche Départ/Pause pour
interrompre la machine puis appuyez sur la touche de votre choix.
• Températures de lavage sélectionnables avec ce programme : "30", "40" et "60" °C uniquement.
• Options de lavage sélectionnables avec ce programme : Prélavage, Rinçage+ et Anti froissage.
• Poids de linge approprié pour ce programme : moins de 1,5 kg.
19
* PROGRAMME DÉLICATS
1
Introduisez le linge dans le tambour. Mettez le détergent et l'assouplissant dans le
distributeur de produits lessiviels. Refermez le hublot.
• Mettez du détergent dans les compartiments lavage et prélavage du distributeur. Le
niveau de l'assouplissant doit rester en dessous du repère "MAX".
• Mettez du détergent dans le compartiment prélavage uniquement si vous comptez
ajouter un prélavage.
• Si vous souhaitez utiliser un agent de blanchiment, ajoutez-le au détergent dans le
compartiment réservé au lavage.
Appuyez sur la touche Marche/Arrêt.
2
•
Les diodes lumineuses affichent simplement "---" et tous les voyants
associés aux programmes s'allument.
Sélectionnez Délicats à l'aide du sélecteur de programmes.
3
• Les paramètres suivants sont automatiquement sélectionnés : "Froid" pour la
température de lavage, "400" tr/mn pour la vitesse d'essorage et "2" pour le
nombre de rinçages.
• Si vous voulez modifier la vitesse d'essorage ou ajouter des options de lavage
Rinçage+, Anti froissage, appuyez sur les touches correspondantes.
Appuyez sur la touche Départ/Pause.
4
•
Le hublot se verrouille. La machine détecte le poids de linge, se
remplit d'eau et commence le lavage.
Remarques
• Si vous souhaitez modifier le réglage en cours de lessive, appuyez sur la touche Départ/Pause pour
interrompre la machine puis appuyez sur la touche de votre choix.
• Température de lavage sélectionnable avec ce programme : "Froid" uniquement.
• Il n'est PAS possible de sélectionner une vitesse d'essorage de "1000" tr/mn avec ce programme.
• Options de lavage sélectionnables avec ce programme : Rinçage+ et Anti froissage uniquement.
• Poids de linge approprié pour ce programme : moins de 1,0 kg.
20
* PROGRAMME LAINE
1
Introduisez le linge dans le tambour. Mettez le détergent et l'assouplissant dans le
distributeur de produits lessiviels. Refermez le hublot.
•
Mettez du détergent dans les compartiments lavage et prélavage du
distributeur. Le niveau de l'assouplissant doit rester en dessous du repère "MAX".
•
Mettez du détergent dans le compartiment prélavage uniquement si
vous comptez ajouter un prélavage.
•
Si vous souhaitez utiliser un agent de blanchiment, ajoutez-le au
détergent dans le compartiment réservé au lavage.
Appuyez sur la touche Marche/Arrêt.
2
•
Les diodes lumineuses affichent simplement "---" et tous les voyants
associés aux programmes s'allument.
Sélectionnez Laine à l'aide du sélecteur de programmes.
•
3
4
Les paramètres suivants sont automatiquement sélectionnés :
"Froid" pour la température de lavage, "400" tr/mn pour la vitesse d'essorage et "2"
pour le nombre de rinçages.
•
Si vous voulez modifier la vitesse d'essorage ou ajouter des options
de lavage Rinçage+, Anti froissage, appuyez sur les touches
correspondantes.
Appuyez sur la touche Départ/Pause.
•
Le hublot se verrouille. La machine détecte le poids de linge, se
remplit d'eau et commence le lavage.
Remarques
• Si vous souhaitez modifier le réglage en cours de lessive, appuyez sur la touche Départ/Pause pour
interrompre la machine puis appuyez sur la touche de votre choix.
•
Température de lavage sélectionnable avec ce programme : "Froid" uniquement.
•
•
Il n'est PAS possible de sélectionner une vitesse d'essorage de "1000" tr/mn avec ce programme.
Options de lavage sélectionnables avec ce programme : Rinçage+ et Anti froissage uniquement.
•
Poids de linge approprié pour ce programme : moins de 1,0 kg.
•
Utilisez du détergent spécialement conçu pour la laine.
Le détergent neutre spécial pour la laine produit une grande quantité de bulles et il convient donc d'utiliser
les doses appropriées.
21
* PROGRAMME LAVAGE MAIN
1
Introduisez le linge dans le tambour. Mettez le détergent et l'assouplissant dans le
distributeur de produits lessiviels. Refermez le hublot.
• Mettez du détergent dans les compartiments lavage et prélavage du distributeur. Le
niveau de l'assouplissant doit rester en dessous du repère "MAX".
• Mettez du détergent dans le compartiment prélavage uniquement si vous comptez
ajouter un prélavage.
• Si vous souhaitez utiliser un agent de blanchiment, ajoutez-le au détergent dans le
compartiment réservé au lavage.
Appuyez sur la touche Marche/Arrêt.
2
•
Les diodes lumineuses affichent simplement "---" et tous les voyants
associés aux programmes s'allument.
Sélectionnez lavage main à l'aide du sélecteur de programmes.
3
• Les paramètres suivants sont automatiquement sélectionnés : "Froid" pour la
température de lavage, "400" tr/mn pour la vitesse d'essorage et "3" pour le
nombre de rinçages.
• Si vous voulez modifier la température de lavage, modifier la vitesse d'essorage ou
ajouter des options de lavage Rinçage+, Anti froissage, appuyez sur les touches
correspondantes.
Appuyez sur la touche Départ/Pause.
4
•
Le hublot se verrouille. La machine détecte le poids de linge, se
remplit d'eau et commence le lavage.
Remarques
• Si vous souhaitez modifier le réglage en cours de lessive, appuyez sur la touche Départ/Pause pour
interrompre la machine puis appuyez sur la touche de votre choix.
• Température de lavage sélectionnable avec ce programme : "Froid" uniquement.
• Il n'est PAS possible de sélectionner une vitesse d'essorage de "1000" tr/mn avec ce programme.
• Options de lavage sélectionnables avec ce programme : Rinçage+ et Anti froissage uniquement.
• Utilisez ce programme pour le linge marqué "Lavage à la main" sur l'étiquette d'entretien.
22
* PROGRAMME RAPIDE 30
1
Introduisez le linge dans le tambour. Mettez le détergent et l'assouplissant dans le
distributeur de produits lessiviels. Refermez le hublot.
•
Mettez du détergent dans les compartiments lavage et prélavage du
distributeur. Le niveau de l'assouplissant doit rester en dessous du repère "MAX".
•
Mettez du détergent dans le compartiment prélavage uniquement si
vous comptez ajouter un prélavage.
•
Si vous souhaitez utiliser un agent de blanchiment, ajoutez-le au
détergent dans le compartiment réservé au lavage.
Appuyez sur la touche Marche/Arrêt.
2
•
Les diodes lumineuses affichent simplement "---" et tous les voyants
associés aux programmes s'allument.
Sélectionnez Rapide 30 à l'aide du sélecteur de programmes.
•
Les paramètres suivants sont automatiquement sélectionnés : "30"
°C pour la température de lavage, "800" tr/mn pour la vitesse d'essorage et "2"
pour le nombre de rinçages.
•
Si vous voulez modifier la température de lavage, modifier la vitesse
d'essorage ou ajouter des options de lavage Rinçage+, Anti froissage, appuyez sur
les touches correspondantes.
3
Appuyez sur la touche Départ/Pause.
4
•
Le hublot se verrouille. La machine détecte le poids de linge, se
remplit d'eau et commence le lavage.
Remarques
• Si vous souhaitez modifier le réglage en cours de lessive, appuyez sur la touche Départ/Pause pour
interrompre la machine puis appuyez sur la touche de votre choix.
• Températures de lavage sélectionnables avec ce programme : "Froid", "30" et "40" °C uniquement.
• Options de lavage sélectionnables avec ce programme : Rinçage+ et Anti froissage uniquement.
23
ENTRETIEN
Un bon entretien de votre lave-linge peut en prolonger la durée de vie. Vous trouverez dans cette
section des directives pour entretenir la machine de façon appropriée et en toute sécurité.
Nettoyage du lave-linge
Extérieur
Intérieur
Nettoyez l'intérieur avec un mélange composé
À l'aide d'une éponge ou d'un chiffon doux et
de 250 ml d'agent chloré de blanchiment et
humide, essuyez immédiatement les
500 ml de détergent.
éclaboussures de détergent, d'agent de
Faites tourner le lave-linge sur un cycle
blanchiment ou de tout autre produit.
complet.
De temps à autre, essuyez les
Si nécessaire, renouvelez ces opérations.
surfaces extérieures du lave-linge
afin de lui conserver
l'apparence du neuf.
N'introduisez pas d'objets pointus ou métalliques dans votre lave-linge,
ceux-ci risquant d'endommager la finition. Vérifiez le contenu de toutes les
poches - épingles, trombones, monnaie, vis, écrous, etc.
Veillez à ce que ces objets ne pénètrent pas dans la machine une fois les
poches vidées.
Entreposage par temps froid / transport
Installez ou entreposez votre lave-linge dans un lieu à l'abri du gel. Il est en effet possible que de
l'eau subsiste à l'intérieur des tuyaux, et cette eau peut endommager votre lave-linge si elle vient à
geler.
Si vous devez entreposer ou transporter votre lave-linge par temps de gel, préparez-le en
conséquence "hivérisation".
Pour "hivériser" le lave-linge
Pour réutiliser le lave-linge
• Fermez le robinet d'eau.
• Débranchez et vidangez les tuyaux d'arrivée
d'eau.
• Sélectionnez un réglage de vidange et
d'essorage voir page 10 puis faites tourner
le lave-linge pendant 1 minute.
• Débranchez le cordon d'alimentation.
• Rincez les tuyaux d'arrivée d'eau.
• Rebranchez les tuyaux d'arrivée d'eau.
• Ouvrez le robinet d'eau.
• Rebranchez le cordon d'alimentation.
Périodes sans utilisation / vacances
N'utilisez votre lave-linge que lorsque vous êtes chez vous.
Si vous partez en vacances ou si vous ne comptez pas utiliser votre lave-linge pendant une
période prolongée :
•
Débranchez le cordon d'alimentation ou coupez l'alimentation électrique du lave-linge.
•
Coupez l'alimentation en eau du lave-linge.
Vous éviterez ainsi les inondations dues à une surpression de l'eau au cours de votre absence.
24
NETTOYAGE DES FILTRES
Nettoyage du filtre d'arrivée d'eau
•
Nettoyez le filtre lorsque l'eau commence à fuir au niveau de l'arrivée.
1
Débranchezlaprise
de courant avant de
procéder au
nettoyage.
2
Coupez
l'alimentation en
eau du lave-linge et
débranchez le
tuyau d'arrivée.
3
Sortezlefiltre
d'arrivée d'eau.
4
l'aided'unebrosse,
dégagez les
impuretés prises
dans le filtre.
Nettoyage du filtre de vidange
•
Le filtre de vidange retient les corps étrangers tels que fils, pièces de monnaie, épingles, boutons, etc.
• Si ce filtre n'est pas régulièrement nettoyé normalement, toutes les 10 lessives, la vidange risque de
ne pas s'effectuer correctement.
ATTENTION : L'eau de vidange peut être très chaude.
1
2
1. Ouvrez la trappe inférieure (
)
avec une pièce de monnaie.
Extrayez le bouchon (
) et
sortez le tuyau.
2. Placez un récipient sous le
bouchon (
) afin d'éviter de
répandre de l'eau sur le sol, puis
débouchez le tuyau. Lorsque
l'eau a fini de s'écouler, ouvrez le
filtre (
) de la pompe en
tournant vers la
gauche.
2
3
100
3. Dégagez tous les corps
étrangers
pris dans le filtre ( ) de la
tournez
pompe. Après nettoyage,
le filtre dans le sens horaire
et
du
remettez le bouchon ( )
la
tuyau en place. Refermez
trappe inférieure.
3
2
3
1
2
3
2
Nettoyage du distributeur de produits lessiviels
*Au bout d'un certain temps, le détergent et l'assouplissant laissent un dépôt dans le distributeur.
- Nettoyez le distributeur de temps à autre à l'eau courante.
- Au besoin, le distributeur peut être séparé de la machine ; pour cela, déverrouillez le cliquet en
exerçant une pression vers le bas puis tirez sur le distributeur.
- Afin de
faciliter le
nettoyage,
vous pouvez
séparer la
partie
supérieure du compartiment pour assouplissant.
25
*Du détergent peut également s'accumuler à l'intérieur de la cavité et il
est donc nécessaire de nettoyer celle-ci de temps à autre à l'aide
d'une brosse.
*Une fois le nettoyage terminé, remettez le distributeur en place et
lancez un cycle de rinçage à vide.
26
ÉLIMINATION DES TACHES
Dans le cas de linge taché, très sale ou présentant des traces de gras, il peut être nécessaire de tremper ou de prélaver les
pièces afin d'obtenir de meilleurs résultats.
Le trempage facilite l'élimination des taches de nature protéinique - sang, lait, herbe... -, cependant que le prélavage permet
d'attendrir la crasse avant le lavage.
Points à retenir pour l'élimination des taches
• Pour le trempage ou le prélavage du linge taché, utilisez de l'eau froide ou tiède. Une eau trop chaude risque de fixer les
taches.
• La plupart des taches s'éliminent plus facilement lorsqu'elles sont encore fraîches.
• Avant tout traitement, il convient de déterminer la nature et l'ancienneté de la tache. Vous devez également identifier le type
de tissu et vérifier s'il s'agit d'un tissu grand teint reportez-vous à l'étiquette d'entretien.
• Le lavage et le séchage peuvent fixer certaines taches.
• Commencez avec de l'eau froide ou tiède. Une eau trop chaude risque de fixer les taches.
• Si un agent de blanchiment est recommandé, assurez-vous que le produit utilisé ne va pas dégrader le tissu.
• Retournez la surface tachée, posez-la sur une serviette en papier ou sur un chiffon blanc, puis appliquez le détachant au
dos de la tache. Ainsi, la tache sera directement extraite du tissu au lieu de le traverser.
Guide d'élimination des taches
27
TACHE
ÉLIMINATION
Sang
Rincez immédiatement à l'eau FROIDE.
Si la tache persiste, trempez-la dans de l'eau froide additionnée de produit de prélavage enzymatique.
Chewing gum
Mettez des glaçons dans un sac en plastic puis appliquez celui-ci sur la gomme afin de la durcir.
Grattez autant de gomme que possible puis épongez avec du white spirit.
Épongez avec de l'eau FROIDE et trempez dans un produit de prélavage enzymatique.
Si la tache persiste, frottez avec une petite quantité de détergent et rincez à l'eau froide.
Cacao, chocolat
Café
Séchez rapidement puis rincez à l'eau FROIDE.
Frottez avec une petite quantité de détergent et lavez à la température maximale prescrite pour le type de tissu.
Crème/lait,
crème glacée
Désodorisant
Rincez à l'eau FROIDE puis lavez normalement.
Si la tache ne disparaît pas, épongez avec du white spirit.
Frottez la surface tachée avec du vinaigre blanc puis rincez à l'eau FROIDE.
Épongez avec du white spirit.
Traitez les zones durcies avec un produit de prélavage enzymatique.
Œuf
Trempez dans un produit de prélavage enzymatique à FROID, rincez puis lavez normalement.
Assouplissant
Fruits
Frottez la surface tachée avec du savon en pain puis lavez normalement.
Traitez aussi rapidement que possible en épongeant avec de l'eau FROIDE.
Frottez avec une petite quantité de détergent et lavez normalement.
Herbe
Épongez avec du white spirit.
Frottez avec un produit de prélavage enzymatique et lavez normalement.
Retournez la surface tachée, posez-la sur un chiffon absorbant puis traitez la surface opposée à la tache.
Épongez avec du white spirit ou un liquide de nettoyage à sec puis lavez normalement.
Graisse, huile
Fer, rouille
Rouge à lèvres
Moisissure
Boue
Peinture à l'huile
Peinture à l'eau
Traces de brûlure
Appliquez du jus de citron et du sel, laissez sécher au soleil puis lavez normalement.
Épongez avec de l'alcool à brûler et lavez normalement.
Lavez dans de l'eau TIÈDE additionnée de détergent.
Imprégnez la surface tachée avec du jus de citron, laissez sécher au soleil puis lavez normalement.
Si la tache persiste et si le tissu s'y prête, utilisez un agent de blanchiment.
Éliminez autant de boue séchée que possible avec une brosse puise rincez à l'eau froide.
Si la tache persiste, frottez avec une petite quantité de détergent puis lavez normalement.
Grattez autant de peinture fraîche que possible, épongez avec un liquide de nettoyage à sec ininflammable puis
lavez normalement.
Traitez pendant que la tache est encore humide, rincez à l'eau TIÈDE puis lavez normalement.
Imprégnez un chiffon de peroxyde d'hydrogène, posez-le sur la surface roussie et repassez avec un fer assez
chaud.
28
DÉPANNAGE
La plupart des problèmes se résolvent facilement dès lors que vous pouvez en déterminer la cause.
En cas de problème, reportez-vous à la liste ci-après avant de contacter le service après-vente.
Si le mode d'erreur tel qu'IE, OE, UE s'affiche sur le panneau de commande,
afin de résoudre ce problème, dans un premier temps éteignez la machine à laver
et puis allumez-la en appuyant sur le bouton POWER.
Si le mode d'erreur PFE s'affiche sur le panneau de commande, afin de résoudre ce problème,
1) éteignez la machine à laver
2) allumez-la en appuyant sur le bouton POWER
3) Appuyez sur SPIN
4) Et puis appuyez sur START
PROBLÈME
• Le lave-linge ne
fonctionne pas.
• L'eau n'arrive pas
Erreur affichée
• Le lave-linge ne vidange
pas
Erreur affichée
• Le lave-linge n'essore
pas
Erreur affichée
• Si la vitesse d'essorage
sélectionnée est
insuffisante la machine
s'arrêtera pendant
l'essorage.
CAUSE POSSIBLE
• Le courant est coupé.
• Le cordon d'alimentation n'est pas correctement branché sur une
prise électrique.
• La machine n'a pas été mise sous tension.
• Vous n'avez pas appuyé sur la touche Départ/Pause.
• La quantité de linge introduite dans la machine n'est pas
appropriée.
• Le tuyau d'arrivée n'est pas raccordé ou le robinet d'eau n'est pas
ouvert.
• Le tuyau d'arrivée ou le robinet d'eau est gelé.
• L'alimentation en eau est coupée.
• Le filtre du tuyau d'arrivée est obstrué par des corps étrangers.
•
•
•
•
Le tuyau de vidange est gelé ou obstrué par des impuretés.
Le tuyau de vidange est plié ou déformé.
L'extrémité du tuyau de vidange n'est pas immergée dans l'eau.
Le filtre de vidange comporte une quantité excessive d'impuretés.
• Le linge s'est accumulé sur l'un des côtés du tambour.
• La machine est installée sur un sol inégal ou produit de fortes
vibrations.
• Le hublot n'est pas fermé allumage du voyant “ ” dans ce cas.
• Le filtre de la pompe de vidange est-il obstrué ?
• La pompe de vidange est-elle en marche ?
• Avez-vous utilisé la quantité appropri_e de lessive ?
• Le tuyau de vidange est-il situé à plus d'un mètre de hauteur du sol ?
Affichage d'erreur
• Le lave-linge vibre et est
trop bruyant
• La machine est installée sur un sol inégal.
• Toutes les vis de transport n'ont pas été extraites.
Les deux phénomènes suivants ne constituent pas des dysfonctionnements :
• Le son “wing” perçu au cours de l'alimentation en eau est dû au fonctionnement de la vanne d'arrivée
d'eau.
29
30
SPÉCIFICATIONS
MODÈLE
DWD-F2211
Dimension mm
595 x 540 x 850 L x H x P
Poids unitaire kg
64 net / 68 brut
Capacité
7kg de linge sec
Consommation d'eau standard
59 litres
Vitesse d'essorage tr/min
Sans essorage/400/800/1200
Pression de service de l'eau
29 kPa ~ 784 kPa 0,3 kgf/cm2 ~ 8 kgf/cm2
*Sous reserve de modifications techniques
SCHEMA DE CABLAGE
31
32
English
Português
Disposal of Used Electrical & Electronic Equipment
The meaning of the symbol on the product, its
accessory or packaging indicates that this product shall
not be treated as household waste. Please, dispose of
this equipment at your applicable collection point for
the recycling of electrical & electronic equipments
waste. In the European Union and Other European
countries which there are separate collection systems
for used electrical and electronic product. By ensuring
the correct disposal of this product, you will help
prevent potentially hazardous to the environment and
to human health, which could otherwise be caused by
unsuitable waste handling of this product. The
recycling of materials will help conserve natural
resources. Please do not therefore dispose of your old
electrical and electronic equipment with your
household waste. For more detailed information about
recycling of this product, please contact your local city
office, your household waste disposal service or the
shop where you purchased the product.
Deutsch
Eliminação de Equipamento Eléctrico e
Electrónico Usado
O símbolo no aparelho, nos seus acessórios ou na
embalagem indica que este aparelho não deve ser
tratado como resíduos domésticos. Deixe deste
aparelho no ponto de recolha de material eléctrico e
electrónico para reciclagem mais perto de si. Na
União Europeia e noutros países europeus existem
sistemas de recolha separada para produtos
eléctricos e electrónicos usados. Garantindo uma
eliminação correcta deste aparelho, ajudará a evitar
possíveis danos ambientais e/ou pessoais, que um
incorrecto tratamento do aparelho usado poderia
provocar. A reciclagem de materiais ajuda a
conservar os recursos naturais. Por isso, não
deite fora os aparelhos eléctricos e electrónicos junto
com os seus resíduos domésticos. Para informação
detalhada sobre a reciclagem deste aparelho,
contacte a sua Câmara Municipal, o seu serviço de
recolha de lixo ou a loja onde comprou o aparelho.
Nederlands
Entsorgung von gebrauchten elektrischen und elektronischen
Geräten (Anzuwenden in den Ländern der
Europäischen Union und anderen europäischen
Ländern mit einem separaten Sammelsystem
für diese Geräte)
Verwijdering van Oude Elektrische en
Elektronische Apparaten (Toepasbaar in de
Europese Unie en andere Europese landen met
gescheiden ophaalsystemen)
Das Symbol auf dem Produkt oder seiner
Verpackung weist darauf hin, dass dieses Produkt
nicht als normaler Haushaltsabfall zu behandeln ist,
sondern an einer Annahmestelle für das Recycling
von elektrischen und elektronischen Geräten
abgegeben werden muss. Durch Ihren Beitrag zum
korrekten Entsorgen dieses Produkts schützen Sie die
Umwelt und die Gesundheit Ihrer Mitmenschen.
Umwelt und Gesundheit werden durch falsches
Entsorgen gefährdet. Materialrecycling hilft den
Verbrauch von Rohstoffen zu verringern. Weitere
Informationen über das Recycling dieses Produkts
erhalten Sie von Ihrer Gemeinde, den kommunalen
Entsorgungsbetrieben oder dem Geschäft, in dem Sie
das Produkt gekauft haben.
Het symbool op het product of op de verpakking
wijst erop dat dit product niet als huishoudafval mag
worden behandeld. Het moet echter naar een plaats
worden gebracht waar elektrische en elektronische
apparatuur wordt gerecycled. Als u ervoor zorgt dat
dit product op de correcte manier wordt verwijderd,
voorkomt u mogelijk voor mens en milieu negatieve
gevolgen die zich zouden kunnen voordoen in geval
van verkeerde afvalbehandeling. De recyclage van
materialen draagt bij tot het vrijwaren van natuurlijke
bronnen. Voor meer details in verband met het
recyclen van dit product, neemt u het best contact op
met de gemeentelijke instanties, het bedrijf of de
dienst belast met de verwijdering van huishoudafval
of de winkel waar u het product hebt gekocht.
Español
French
Eliminación de equipamiento eléctrico y electrónico usado
Este símbolo en el producto, sus accesorios o
embalaje indica que el producto no debe tratarse
como un residuo doméstico. Deshágase de este
equipamiento en su punto de recogida más cercano
para el reciclaje de residuos eléctricos y electrónicos.
En la Unión Europea y otros países europeos existen
diferentes sistemas de recogida de productos
eléctricos y electrónicos usados. Al asegurar la
correcta eliminación de este producto ayudará a
evitar riesgos potenciales para el medio ambiente y la
salud de las personas que podrían tener lugar si el
producto no se eliminara de forma adecuada. El
reciclaje de materiales ayudará a conservar los
recursos naturales. Por consiguiente, no elimine
equipamiento eléctrico y electrónico usado junto con
residuos domésticos. Para información más detallada
acerca del reciclaje de este producto, póngase en
contacto con su oficina municipal, el servicio de
eliminación de residuos domésticos o el
establecimiento donde adquirió el producto.
Traitement des appareils électriques et électroniques en fin de
vie (applicable dans les pays de l’union
européenne et aux autres pays européens
disposant de systèmes de collecte sélective).
Ce symbole, apposé sur le produit ou sur son
emballage, indique que ce produit ne doit pas être
traité avec les dechets ménagers. Il doit être remis à
un point de collecte approprié pour le recyclage des
équipements électriques et électroniques. En
s’assurant que ce produit est bien mis au rebus de
manière appropriée, vous aiderez à prévenir les
conséquenses négatives potentielles pour
l’environnement et la santé humaine. Le recyclage
des matériaux aidera à conserver les ressources
naturelles. Pour toute iformation supplémentaire au
sujet du recyclage de ce produit, vous pouvez
consulter votre municipalité, votre déchetterie ou le
magasin où vous avez acheté le produit.
Italiano
Trattamento del dispositivo elettrico od
elettronico a fine vita (Applicabile in tutti i paesi
dell’Unione Europea e in quelli con sistema di
raccolta differenziata)
Questo simbolo sul prodotto o sulla confezione
indica che il prodotto non deve essere considerato
come un normale rifiuto domestico, ma deve invece
essere consegnato ad un punto di raccolta
appropriato per il riciclo di apparecchi elettrici ed
elettronici. Assicurandovi che questo prodotto sia
smaltito correttamente, voi contribuirete a prevenire
potenziali conseguenze negative per l’ambiente e per
la salute che potrebbero altrimenti essere causate dal
suo smaltimento inadeguato. Il riciclaggio dei
materiali aiuta a conservare le risorse naturali. Per
informazioni piú dettagliate circa il riciclaggio di
questo prodotto, potete contattare l’ufficio
comunale, il servizio locale di smaltimento rifiuti
oppure il negozio dove l’avete acquistato.
Poland
´
Œ çç
´
Utylizacja niepotrzebnego sprz tu
elektrycznego i elektronicznego
Taki symbol na produkcie lub na jego opakowaniu
oznacza,
e produkt nie mo e by traktowany jako
odpad komunalny, lecz powinien by dostarczony do
odpowiedniego punktu zbiórki sprz tu elektrycznego i
elektronicznego, w celu przerobu i odzysku odpadów.
W krajach Unii Europejskiej i w pozosta ych krajach
europejskich s odr bne systemy segregacji
odpadów przeznaczone do utylizacji sprz tu
elektrycznego i elektronicznego.
Przez takie pro ekologiczne zachowanie zapobiegaj
Pa stwo potencjalnym negatywnym wp ywom na
rodowisko naturalne oraz na zdrowie ludzi, jakie
Œ
å ´
´
ߘ
¬
¬
åç
¬ å
§
´ ç Œ
´
mog yby wyst pi w przypadku niew a ciwego
¬
¬
procesu sk adowania tego produktu. Przez
zagospodarowanie materia ów oszcz dzamy równie
surowce naturalne. Aby uzyska
bardziej
szczegó owe informacje na temat przerobu i odzysku
materia ów elektronicznych z tego produktu, prosz
skontaktowa si z urz dem miasta lub gminy,
lokalnym zak adem utylizacji sprz tu elektrycznego i
elektronicznego lub ze sklepem, w którym produkt
zosta zakupiony.
Magyar
¬
¬¬ ç ´
¬
´
´
Feleslegessé vált elektromos és elektronikus készülékek
hulladékként való eltávolítása (Használható
az Európai Unió és egyéb európai országok
szelektív hulladékgyiljtési rendszereiben)
Ez a szimbólum a készüléken vagy a csomagolásán
azt jelzi, hogy a terméket ne kezelje háztartási
hulladékként. Kérjük, hogy az elektromos és
elektronikai hulladék gyiljtésére kijelölt gyiljtôhelyen
adja le. A feleslegessé vált termékének helyes
kezelésével segít megelôzni a környezet és az emberi
egészség károsodását, mely bekövetkezhetne, ha
nem követi a hulladék kezelés helyes módját. Az
anyagok újrahasznosítása segít a természeti
e r ô f or r á s o k m e g ô r z é s é b e n . A t e r m é k
újrahasznosítása érdekében további információért
forduljon a lakóhelyén az illetékesekhez, a helyi
hulladékgyiljtô szolgáltatóhoz vagy ahhoz az
üzlethez, ahol a terméket megvásárolta.
Cesky
LikvidacepouZit9ch elektrick9ch aelektronick9chzatízení
Tento symbol na v9robku, jeho p¯íslugenství nebo obalu
oznaêuje, Ze s tímto v9robkem nesmí b9t zacházeno jako s
domovním odpadem. V9robek zlikvidujte jeho predáním
na sb rné místo pro recyklaci elektrick9ch a
elektronick9ch
zatízení. V zemích evropské unie a jin9ch
evropsk9ch
zemích existují samostatné sbérné systémy pro
shromaZÔování pouZit9ch elektrick9ch a
elektronick9ch
v9robkû. Zajigtêním jejich správné likvidace
pomûZete
prevenci vzniku potenciálních rizik pro Zivotní prostredí a
lidské zdraví, která by mohla vzniknout nesprávn9m
zacházením s odpady. Recyklace odpadov9ch materiálû
napomáhá udrZení pfírodních zdrojû surovin - z
uvedeného dûvodu nelikvidujte prosím vage stará
elektrická a elektronická zatízení s domovním odpadem.
Pro získání podrobn9ch informací k recyklaci tohoto
v9robku kontaktujte prosím pracovníka ochrany
Zivotního
prostredí místního (mêstského nebo obvodního) úfadu,
pracovníky sbsrného dvora nebo zamestnance prodejny,
ve které jste v9robek zakoupili.
Slovensky
Likvidácia pouZit9ch elektrick9ch a elektronick9ch
zariadení
Tento symbol na v9robku, jeho príslugenstve alebo
obale oznaêuje, Ze sa s t9mto v9robkom nesmie
zaobchádzaf ako s domov9m odpadom. V9robok
zlikvidujte jeho odovzdaním na zbernom mieste pre
recykláciu elektrick9ch a elektronick9ch zariadení. V
krajinách európskej únie a v in9ch európskych
krajinách existujú samostatné zberné systémy pre
zhromaZÔovanie pouZ it9ch elektrick9ch a
elektronick9ch v9robkov. Zaistením ich správnej
likvidácie pomôZete prevencii vzniku potenciálnych
rizík pre Zivotné prostredie a fudské zdravie, ktoré by
mohli vzniknúf nesprávnym zaobchádzaním s
odpadmi. Recyklácia odpadov9 ch materiálov
napomáha udrZaniu prírodn9ch zdrojov surovín – z
uvedeného dôvodu nelikvidujte prosím vage staré
elektrické a elektronické zariadenia s domov9m
odpadom.
Pre získanie potrebn9ch informácií k recyklácii tohto
v9robku kontaktujte prosím pracovníka ochrany Zivotného
prostredia miestneho (mestského ci obvodného) úradu, pracovníkov
zberného dvora alebozamestnancov predajne, v ktorej
ste v9robok zakúpili.
Slovensko
Oddajastareelektriène
in elektronske opreme
(veljavno v evropski uniji in ostalih evropskih
drZavah s sistemom zbiranja loËenih odpadkov)
Ce se na izdelku ali a njegovi embalaZi nahaja ta
simbol, pomeni, da z izdelkom ne smete ravnati
enako kot z drugimi gospodinjskimi odpadki. Morate
ga oddati na ustrezno zbirno mesto za recikliranje
elektriêne in elektronske opreme. S pravilno oddajo
tega izdelka boste pomagali prepreËiti negativne
posledice na okolje in zdravje ljudi, do katerih bi
priglo v primeru neustreznega ravnanja ob odstranitvi
tega izdelka. Recikliranje materiala bo pripomoglo k
ohranjevanju
naravnih
virov.
Podrobnejge
informacije o reciklitanju tega izdelka lahko dobite
pri lokalni mestni upravi, sluZbi oddajanja
gospodinjskih odpadkov ali v trgovini, kjer ste izdelek kupili.
Odpadno elektriêno in elektronsko opremo lahko oddate brezplaêno
tudi distributerju neposredno ob dobavi elektriêne oz. elektronske
opreme.
Svenska
Dansk
Omhändertagande av gamla elektriska och
elektroniska produkter (Användbar i den
Europeiska Unionen och andra Europeiska
länder med separata insamlingssystem)
Håndtering af udtjente elektriske og elektroniske
produkter (Gælder for den Europæiske Union og
andre europæiske lande med separate
indsamlingssystemer)
Symbolen på produkten eller emballaget anger att
produkten inte får hanteras som hushållsavfall. Den
skall i stället lämnas in på uppsamlingsplats för
återvinning av el- och elektronikkomponenter.
Genom att säkerställa att produkten hanteras på rätt
sätt bidrar du till att förebygga eventuellt negativa
miljöoch hälsoeffekter som kan uppstå om produkten
kasseras som vanligt avfall. Återvinning av material
hjälper till att bibehålla naturens resurser. För
ytterligare om återvinning bör du kontakta lokala
myndigheter eller sophämtningstjänst eller affären där
du köpte varan.
Dette symbol på produktet eller emballagen
angiver, a t p r o d u k t e t i k k e m å b e h a n d l e s
s o m husholdningsaffald. Det skal i stedet indleveres
på en deponeringsplads specielt indrettet til modtagelse
og oparbejdning af elektriske og elektroniske
produkter. Ved at sikre at produktet bortskaffes
korrekt, forebygges de eventuelle negative miljøog sundhedsskadelige påvirkninger, som en ukorrekt
affaldshåndtering af produktet kan forårsage.
Genindvinding af materialer vil medvirke til at bevare
naturens ressourcer. Yderligere information om
genindvindingen af dette produkt kan fås hos
myndighederne, det lokale renovationsselskab eller
butikken, hvor produktet blev købt.
Norsk
Avhending av gamle elektriske og elektroniske
apparater (gjelder i den Europeiske Unionen og
andre europeiske land med separat
innsamlingssystem)
Dette symbolet på produktet eller innpakningen
indikerer at dette produktet ikke må håndteres som
husholdningsavfall. I stedet skal det leveres inn til
spesielt innsamlingspunkt for gjenvinning av det
elektriske og elektroniske utstyret. Ved å sørge for at
dette produktet avhendes på korrekt måte, vil du
hjelpe til med å forhindre potensielle negative
påvirkninger på miljøet og helse, som ellers kan være
resultatet av feilaktig avfallshåndtering av dette
produktet. Gjenvinning av disse materialene vil
hjelpe til med å ta vare på våre maturressurser. For
mer informasjon om gjenvinning av dette produktet,
kan du kontakte lokale myndigheter.
Suomi
Käytöstä poistetun sähkö-ja
elektroniikkalaitteen hävitys (Euroopan Unioni
ja muiden Euroopan maiden keräysjärjestelmät)
Symboli, joka on merkitty Tuotteeseen tai sen
pakkaukseen, osoittaa, että tätä tuotetta ei saa
käsitellä talousjätteenä. Tuote on sen sijaan
luovutettava sopivaan sähkö-ja elektroniikkalaitteiden
kierrätyksestä huolehtivaan keräyspisteeseen. Tämän
tuotteen asianmukaisen hävittämisen varmistamisella
autetaan estämään sen mahdolliset ympäristöön ja
terveyteen kohdistuvat haittavaikutukset, joita voi
aiheutua muussa tapauksessa tämän tuotteen
epäasianmukaisesta jätekäsittelystä. Materiaalien
kierrätys säästää luonnonvaroja. Tarkempia tietoja
tämän tuotteen kierrättämisestä saa paikallisesta
kunnantoimistosta.
ABOUT THIS MANUAL
VISION CREATIVE, INC.
‫۽‬ҳ ‫ز‬
TEL
.0%&-
% 6 &14
#6:&3
%&4 " )- %8% F2211
1
.&.0
06.8.17
6
2
7
3U
8
4
9
5U
10
DD
06.8.17- 5&- '"9
‫ز‬D
