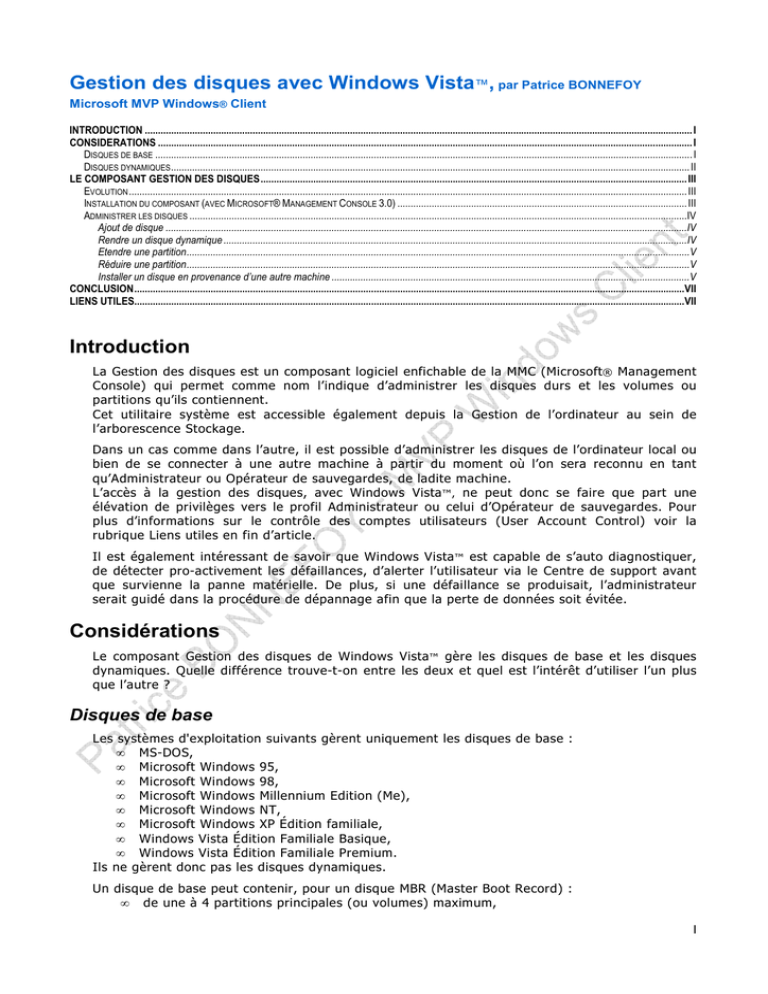

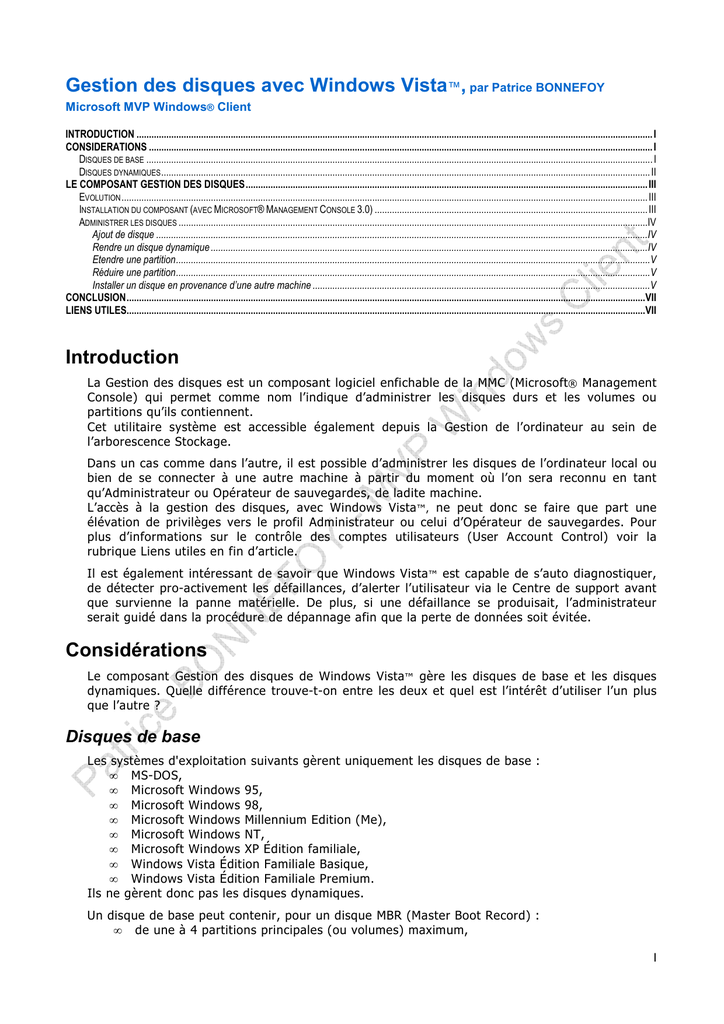

Gestion des disques avec Windows Vista™, par Patrice BONNEFOY
Microsoft MVP Windows® Client
INTRODUCTION ................................................................................................................................................................................................................ I
CONSIDERATIONS ........................................................................................................................................................................................................... I
DISQUES DE BASE ............................................................................................................................................................................................................ I
DISQUES DYNAMIQUES ..................................................................................................................................................................................................... II
LE COMPOSANT GESTION DES DISQUES .................................................................................................................................................................. III
EVOLUTION .................................................................................................................................................................................................................... III
INSTALLATION DU COMPOSANT (AVEC MICROSOFT® MANAGEMENT CONSOLE 3.0) .............................................................................................................. III
ADMINISTRER LES DISQUES .............................................................................................................................................................................................IV
Ajout de disque ......................................................................................................................................................................................................IV
Rendre un disque dynamique ................................................................................................................................................................................IV
Etendre une partition ...............................................................................................................................................................................................V
Réduire une partition ...............................................................................................................................................................................................V
Installer un disque en provenance d’une autre machine ........................................................................................................................................V
CONCLUSION .................................................................................................................................................................................................................VII
LIENS UTILES.................................................................................................................................................................................................................VII
Introduction
La Gestion des disques est un composant logiciel enfichable de la MMC (Microsoft ® Management
Console) qui permet comme nom l’indique d’administrer les disques durs et les volumes ou
partitions qu’ils contiennent.
Cet utilitaire système est accessible également depuis la Gestion de l’ordinateur au sein de
l’arborescence Stockage.
Dans un cas comme dans l’autre, il est possible d’administrer les disques de l’ordinateur local ou
bien de se connecter à une autre machine à partir du moment où l’on sera reconnu en tant
qu’Administrateur ou Opérateur de sauvegardes, de ladite machine.
L’accès à la gestion des disques, avec Windows Vista ™, ne peut donc se faire que part une
élévation de privilèges vers le profil Administrateur ou celui d’Opérateur de sauvegardes. Pour
plus d’informations sur le contrôle des comptes utilisateurs (User Account Control) voir la
rubrique Liens utiles en fin d’article.
Il est également intéressant de savoir que Windows Vista ™ est capable de s’auto diagnostiquer,
de détecter pro-activement les défaillances, d’alerter l’utilisateur via le Centre de support avant
que survienne la panne matérielle. De plus, si une défaillance se produisait, l’administrateur
serait guidé dans la procédure de dépannage afin que la perte de données soit évitée.
Considérations
Le composant Gestion des disques de Windows Vista ™ gère les disques de base et les disques
dynamiques. Quelle différence trouve-t-on entre les deux et quel est l’intérêt d’utiliser l’un plus
que l’autre ?
Disques de base
Les systèmes d'exploitation suivants gèrent uniquement les disques de base :
• MS-DOS,
• Microsoft Windows 95,
• Microsoft Windows 98,
• Microsoft Windows Millennium Edition (Me),
• Microsoft Windows NT,
• Microsoft Windows XP Édition familiale,
• Windows Vista Édition Familiale Basique,
• Windows Vista Édition Familiale Premium.
Ils ne gèrent donc pas les disques dynamiques.
Un disque de base peut contenir, pour un disque MBR (Master Boot Record) :
• de une à 4 partitions principales (ou volumes) maximum,
I
•
•
des partitions principales et une partition étendue contenant des lecteurs logiques,
jusqu'à 3 partitions principales (ou volumes) et 1 partition étendue contenant jusqu'à 32
lecteurs logiques (image 1).
Image 1
Un disque de base peut contenir, pour un disque GPT (GUID partition table : systèmes EFI) :
• uniquement des partitions principales : jusqu’à 128 partitions.
Info disque GPT : les partitions de ces disques possèdent des tables de partition principale et de
sauvegarde redondantes afin d'améliorer l'intégrité de la structure des données des partitions.
Pour le moment, vous ne pouvez pas démarrer de système d’exploitation (x86 et 64 bits) à partir
de ce type de disque qui doit contenir une partition EFI (Extensible Firmware Interface) pour
démarrer ce système (sur ordinateurs de type Itanium).
Intérêts des découpages en partitions ?
Par exemple, séparer les données d’une seule partition :
• Partition Système,
• Partition de démarrage (plusieurs systèmes d’exploitation conduisent à augmenter le
nombre de partitions de démarrage : cas du multi-boot),
• Partition pour le dossier Mes Documents,
• Partition pour le fichier de pagination (amélioration des performances),
• Partition pour la sauvegarde des données,
• Partition pour les traitements multimédias…
Avantage primordial ?
En cas de panne sévère, vous augmentez les chances de récupérer les données plus facilement.
Disques dynamiques
Tous les systèmes d’exploitation à partir de Windows ® 2000, sauf Windows ® XP Edition
Familiale, Windows Vista Édition Familiale Basique et Windows Vista Édition Familiale Premium
peuvent utiliser et savent gérer les disques dynamiques.
Mais vous ne pouvez pas installer Windows Vista ™ sur un volume dynamique.
Un disque dynamique peut contenir jusqu’à 2000 volumes dynamiques ; toutefois, Microsoft ®
conseille de se limiter à la création de 32 volumes par disque…
On dit qu’un disque dynamique ne contient pas de partition ou de lecteur logique mais
uniquement des volumes dynamiques.
Par ailleurs,
1. avec
2. avec
3. avec
4. avec
5. avec
l’utilisation des disques dynamiques n’est pas possible :
les ordinateurs portables,
les lecteurs amovibles connectés à un port USB ou IEEE 1394,
les secteurs de disque de taille inférieure à 512 octets,
disques de cluster connectés à un port SCSI
des bus Fiber Channel.
II
Vous utiliserez des disques dynamiques :
1. si votre ordinateur est équipé à minima de Windows ® 2000 ou des versions ultérieures
uniquement, sauf celles citées plus haut,
2. si vous voulez utiliser plus de quatre volumes par disques MBR (Master Boot Record) ou
128 pour des disques GPT (GUID partition table : systèmes EFI),
3. si vous créez des volumes à tolérance de pannes (Windows ® Longhorn Server), comme
des agrégats par bandes (RAID-0 ou RAID-5) ou encore des volumes en miroir (RAID-1)
puis, étendez ou réduisez ces volumes.
Finalement, avant de convertir des disques de base en disques dynamiques, vous devrez vous
assurer de l’utilité des fonctionnalités apportées par les disques dynamiques. Si vous n'avez pas
besoin de volumes fractionnés, agrégés par bandes ou miroir puis, étendre/réduire des volumes,
il vaut peut-être mieux utiliser des disques de base.
Le composant Gestion des disques
Ce logiciel permet d’entreprendre toutes les tâches courantes d’administration ; que ce soit pour
un nouveau disque, un disque en provenance d’une autre machine ou pour administrer un
Serveur Windows ® à distance : initialiser le disque, créer, formater, étendre des volumes mais
également les réduire (nouveauté Windows Vista ™ ) ou bien récupérer des disques de bases ou
dynamiques... Bref, cet utilitaire système est pourvu d’énormes possibilités qui couvrent
l’ensemble des besoins primordiaux d’un Administrateur ou d’un Opérateur de sauvegardes ; tout
cela, c’est un avantage intéressant, sans interrompre le travail des utilisateurs de la machine sur
lequel le composant est connecté.
Image 2
Evolution
Avec Windows Vista ™ , Microsoft ® a encore apporté quelques améliorations notables dans
l’utilisation du logiciel comme :
• Création des partitions : au clic droit souris, vous pouvez créer une partition de base,
fractionnée ou agrégée par bandes,
• Conversion de disque : si ajout plus de 4 partitions, invitation à convertir le disque de
base en dynamique ou en partition GPT (GUID Partition Table, voir la rubrique Liens
utiles en fin d’article),
• Dimensionnement des partitions : vous pouvez maintenant réduire des partitions.
Installation du composant (avec Microsoft® Management Console 3.0)
Le composant se trouve dans le panneau de configuration, Outils d’Administration, Gestion
de l’ordinateur, arborescence Stockage puis, Gestion des disques (image 2). Néanmoins, vous
III
pouvez construire une console uniquement dédiée à cette gestion dont le raccourci pourra
éventuellement être sauvegardé sur le bureau :
1. Si vous ne disposez pas de la commande Exécuter (sinon passez directement au point
3), à l’aide du bouton droit de la souris, cliquez sur la barre des tâches ; sélectionnez
le menu Propriétés puis, l’onglet Menu Démarrer et enfin, cliquez sur
Personnaliser.
2. Dans la liste, cochez la 4ème commande "Commande Exécuter"... Cliquez sur Ok
puis une autre fois sur Ok pour quitter le paramétrage du menu démarrer.
3. Cliquer sur le bouton Windows ®
ou « Démarrer » puis, sur Exécuter. Dans le
4.
5.
6.
7.
champ Ouvrir, saisissez « mmc.exe », sans les guillemets puis, cliquez sur le bouton
Ok pour ouvrir une nouvelle console.
Dans le menu Fichier, sélectionner la commande Ajouter/Supprimer un
composant logiciel enfichable...
Parcourez la liste de gauche jusqu'au composant Gestion des disques, sélectionnezle puis, cliquez sur le bouton Ajouter.
2 options se présentent : pour l'ordinateur local ou bien un ordinateur distant.
Cliquez ensuite sur Terminer puis, sur Ok pour insérer le composant dans cette
nouvelle console.
Cliquez ensuite sur le composant Gestion des disques pour charger les volumes
présents dans la machine.
Administrer les disques
Nous allons étudier les différents cas qui peuvent se présenter lorsque vous modifiez la
configuration de votre machine.
Ajout de disque
Après montage du disque et reconnaissance par le Bios, depuis la Gestion des disques,
l’unité apparaît à l’état « Non initialisé ».
Pourquoi ?
Ce disque devient disponible seulement après l’avoir initialisé ; le système d’exploitation
signe le disque et inscrit le secteur de démarrage principal ou une table de partition GUID
afin de pouvoir l’utiliser.
1. Clic droit sur ce nouveau disque, sélectionner la commande Initialiser le disque.
Suivez ensuite les indications à l’écran.
Image 3
2. Clic droit à nouveau sur ce disque, sélectionnez la commande Formater. Suivez
ensuite les indications à l’écran en indiquant la taille de la partition désirée. A cet
instant, l’unité est un disque de base.
3. A la fin de la procédure, le disque possède l’état « En ligne » (image 3).
Info : si le disque n’est pas visible à l’ouverture de la console Gestion des disques, depuis
le menu Action, sélectionner Analyser les disques de nouveau.
Rendre un disque dynamique
Rendre un disque dynamique c’est, entre autre, vous donner la possibilité de dépasser le
nombre de partitions décrit plus haut et de pouvoir étendre ou réduire des volumes.
1. Clic droit sur l’en-tête du disque ; sélectionner la commande Convertir en disque
dynamique…
2. Sélectionner le disque puis, suivez les indications à l’écran.
Info : impossible de rendre un disque dynamique sur un ordinateur portable. De même, La
Gestion des disques requiert le système de fichiers NTFS pour traduire le disque en
dynamique.
IV
Et enfin, la conversion d’un disque de base en disque dynamique est irréversible : pour
exécuter l’opération inverse, vous devrez sauvegarder les données, formater la partition puis,
replacer ces données sur le disque redevenu alors « De base ».
Etendre une partition
Pour les lecteurs logiques, les volumes de démarrage ou les volumes système, vous ne
pouvez étendre le volume que si le disque peut être mis à niveau vers un disque dynamique.
Avant d’étendre la partition, assurez-vous que le disque est à l’état « Sain » :
1. Clic droit sur le volume dynamique à étendre puis, sélectionnez la commande Etendre
la partition…
2. Suivez ensuite les indications à l’écran.
Réduire une partition
Votre volume dynamique est beaucoup trop important et vous souhaitez le réduire. C’est
possible avec Windows Vista ™ ; seul bémol, des fichiers système non déplaçables se trouvent
dans la zone à récupérer…
Comment faire ?
1. Déplacer le fichier de pagination vers un autre volume,
2. Supprimez les clichés instantanés,
3. Maintenant, réduisez le volume en n’oubliant pas la taille du fichier de pagination,
4. Et enfin, replacez ce fichier de pagination à moins de le laisser où il se trouve.
Info : Vous pouvez réduire les disques dynamiques simples et fractionnées, mais pas les
autres. Par ailleurs, si le disque contient des secteurs défectueux en grande quantité, il vaut
mieux le remplacer après sauvegarde des données.
Installer un disque en provenance d’une autre machine
Il arrive très fréquemment de récupérer un disque contenant des données. C’est évidemment
plus simple que de transférer une énorme quantité de fichiers.
Cas particuliers : Les périphériques de type média amovibles sont toujours montés
automatiquement par le système.
Comment procéder à une importation ?
1. Depuis le gestionnaire de périphériques, clic droit sur le disque à retirer ;
sélectionnez Désinstaller,
2. Cliquez sur Ok pour confirmer la désinstallation, arrêtez Windows ® puis, démontez le
disque. Si le disque est dynamique, depuis le composant Gestion des disques, clic
droit sur l’en-tête du disque et choisir Supprimer le disque,
3. Remontez le disque dans l’autre machine, démarrez Windows ® ; depuis le composant
Gestion des disques, menu Action, sélectionnez la commande Analyser les
disques de nouveau.
Quelques états pouvant survenir avec tous les types de disques
1. Manquant : le disque est endommagé ou non alimenté. Après avoir écarté tous
problèmes physiques, lancer la commande Réactiver le disque dans le menu
Action.
V
2. Disque illisible : le disque n’est pas accessible à cause d’une défaillance matérielle,
une corruption ou des erreurs d'E/S. Dans ce cas, depuis le menu Action, lancer la
commande Analyser les disques de nouveau (pour mettre à jour toutes les
informations) ou bien redémarrer l'ordinateur et voir si l’état du disque change. Si
l’état ne change pas, replacez ce disque dans l'ordinateur d'origine, sauvegardez les
données (si c’est possible), formatez-le puis replacez les données sauvegardées.
Enfin, insérez-le de nouveau sur la machine Windows Vista ™ . Le disque est peut-être
irrécupérable…
3. Disque Echec : le disque ou le système de fichiers est endommagé.
Essayez la réactivation du disque :
a. A l’aide du bouton droit de la souris, cliquez sur le disque marqué Échec, puis
cliquez sur Réactiver le disque pour redémarrer le disque.
b. Si cette procédure n’a rien donné, il faudra tenter la réparation du système de
fichiers à l’aide de l’utilitaire CHKDSK.EXE :
Utilisez la commande « CHKDSK /F /R » ou « CHKDSK /F/P » suivant le mode
de lancement en Console de récupération ou en ligne de commande, l’état
indique ici une perte des données.
De manière générale, le disque de base, à l’état Sain, s’insère très bien dans une nouvelle
machine.
Pour un disque dynamique, son insertion demande quelques manipulations supplémentaires.
Quelques états pouvant survenir avec les disques dynamiques
1. Hors connexion : cas du disque non accessible. S’il s’agit disque avec des volumes
en miroir, il faudra peut-être le réintégrer dans la machine d’origine et sauvegarder
les données. Lancer la commande Réactiver le disque dans le menu Action.
2. Disque étranger : les données de configuration du disque sont stockées sur le
disque mais celle liées au système sont perdues, du fait de son transfert vers une
autre machine :
a. Redémarrez votre machine après le montage. Le disque doit apparaître dans le
Bios avant d’être reconnu par Windows ® . Voir le disque dans le gestionnaire
de périphériques est un bon signe.
b. Clic droit sur le disque à traiter, sélectionner la commande Importer le
disque étranger,
c. Le système vous propose une liste de disques à importer. S’il y en a plusieurs,
importez-les en même temps. Suivez ensuite les indications à l’écran.
d. A la fin de la procédure, le disque possède l’état « En ligne ».
Les volumes dynamiques conservent la lettre de lecteur à laquelle ils étaient
associés sur l'ordinateur précédent. Si aucune lettre n'était associée, le
volume ne se voit pas attribuer de lettre de lecteur sur le nouvel ordinateur.
Par contre, si la lettre de lecteur est déjà utilisée sur le nouvel ordinateur, le
volume se voit attribuer la lettre disponible suivante.
3. Volume en miroir Données non redondantes : une seule moitié a été importée.
Une est à l’état cité, l’autre reçoit l’état Manquant. Comme expliqué plus haut, vous
devez toujours importer les disques en même temps.
4. Volume en miroir Échec de la redondance : un ou les 2 membres du miroir sont
défaillants.
a. Etat Hors connexion ou Manquant : une icône « Stop » identifie le
problème ; le miroir doit être réparé.
b. Etat En ligne (erreurs) : une icône « Avertissement » identifie le problème ;
le miroir doit être réactivé.
Si après réparation, le disque ne reprend pas l’état « Sain », il faut remplacer le
volume défaillant :
a. Clic droit sur le miroir à l’état Manquant ou Hors connexion, puis
sélectionnez la commande Supprimer le disque miroir. Suivez ensuite les
instructions à l'écran.
b. Clic droit sur le volume à remettre en miroir, puis sélectionnez la commande
Ajouter un disque miroir. Suivez ensuite les instructions à l'écran.
VI
Conclusion
Le composant Gestion des disques de Windows Vista™ est dédié à la gestion de tâches
simples comme créer, formater ou étendre des volumes. Il permet maintenant de réduire des
volumes, gestion impossible auparavant.
Après quelques manipulations plus ou moins fructueuses, en fonction des caprices du
matériel, on s’aperçoit que le composant Gestion des disques gère très facilement tous les
« petits soucis » quotidiens. A partir de l’affichage des propriétés du disque (au clic droit de
la souris), on peut même s’attacher à vérifier les erreurs, défragmenter un volume ou encore
procéder à une sauvegarde du système.
Certes, cet article n’est pas exhaustif dans les cas rencontrés par un service de maintenance
informatique ou tout simplement un utilisateur isolé. Ce sera néanmoins un bon début pour
s’initier à cette partie de l’administration du système…
Il restera à prendre connaissance des commandes en ligne comme DISKPART et MOUNTVOL
pour lesquelles vous trouverez plus d’informations, ci-après la rubrique Liens utiles et, sur le
site Technet ® de Microsoft ® .
Liens utiles
Contrôle de comptes utilisateur
http://www.microsoft.com/france/technet/produits/windowsvista/library/0d75f774-8514-4c9e-ac08-4c21f5c6c2d9.mspx
https://www.microsoft.com/france/technet/produits/windowsvista/security/uacppr.mspx
Partition GPT (GUID Partition Table)
https://www.microsoft.com/technet/prodtechnol/windowsserver2003/fr/library/ServerHelp/42a1a159-f633-4f49-90d4171c59f64de8.mspx?mfr=true
https://www.microsoft.com/technet/prodtechnol/windowsserver2003/fr/library/ServerHelp/4b35160a-4e27-4258-9e8be2088f8a757a.mspx?mfr=true
Résolution des problèmes liés à la gestion des disques
http://www.microsoft.com/technet/prodtechnol/windowsserver2003/fr/library/ServerHelp/e0eae787-ed9b-439f-9c31b93002075d50.mspx?mfr=true
Les options DiskPart en ligne de commande (syntaxe et paramètres)
http://technet2.microsoft.com/WindowsVista/en/library/a6680b96-28df-4308-949d-bb3f91ca5d4b1033.mspx
Patrice BONNEFOY
Microsoft® MVP Windows® Shell/User
http://www.vista-system.eu
http://msmvps.com/blogs/vista
VII
