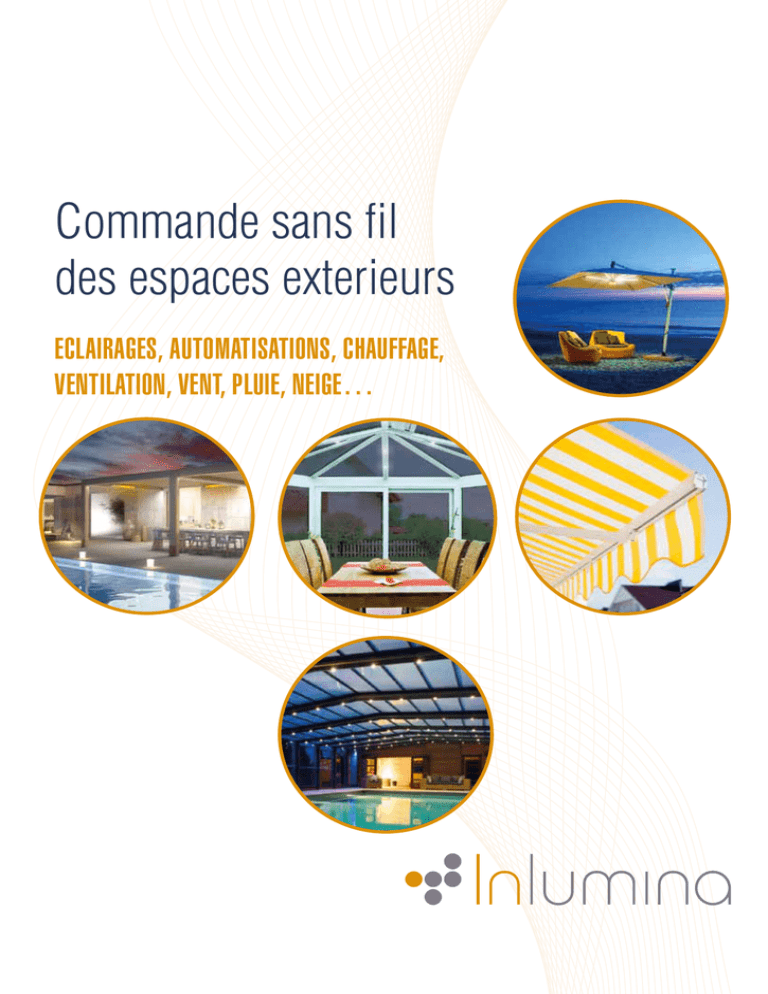

Commande sans fil
des espaces exterieurs
ECLAIRAGES, AUTOMATISATIONS, CHAUFFAGE,
VENTILATION, VENT, PLUIE, NEIGE…
UN NOUVEAU MODE DE VIVRE L’OUTDOOR
CONFORT ET BIEN-ÊTRE EN UN SEUL CLIC
Solutions pour l’éclairage et l’automatisation des pergolas,
des vérandas, des stores, des jardins d’hiver et des abris de piscine
Screen, stores et lames de pergolas, vérandas
et abris de piscine gérés grâce à
une seule et même télécommande.
Le confort de la gestion des ambiances depuis
une tablette ou un Smartphone.
Ambiances lumineuses, variation de l’intensité et
changement de couleurs, gérés en toute simplicité.
Pluie, vent, température et neige :
la protection de l’Outdoor grâce à fermeture automatique
des screen, stores et abris.
La température souhaitée toute l’année :
programmation de la ventilation, du chauffage
infrarouge et résistif.
Capteur de lumière avec fonction crépusculaire :
l’intensité lumineuse varie automatiquement
sur les changements de la lumière naturelle, en maintenant
constamment le niveau préprogrammé de l’éclairage souhaité.
2
SOLUTIONS COMPLETES GEREES AVEC UNE SEULE TELECOMMANDE
FACILE A INSTALLER
Commande centralisée de tous les automatismes
D’un seul et même émetteur sans fil, les moteurs et les éclairages, les stores et les screen, les détecteurs,
le chauffage et la ventilation resteront toujours sous contrôle. Toute la maison à portée de main d’un simple clic.
Gamme complète de produits
Cette gamme variée de produits pour l’outdoor offre un choix complet de solutions compatibles quelque soit l’exigence
architecturale, esthétique et fonctionnelle exigée par le client
Installation simple avec un câblage Plug&Play
Les solutions sans fil permettent des installations parfaites en un temps record. Les systèmes de câblage PLUG&PLAY en basse
tension de l’éclairage et des automatismes donnent lieu à des réalisations d’installations complexes sans aucune difficulté.
Mise en œuvre facile de l’installation
Réduction considérable du temps d’installation et ce, en toute sécurité.
Aucune inquiétude en cas de modification ou d’installation du système.
Compatibilité des solutions
Les produits INLUMINA pour l’extérieur sont compatibles avec les motorisations et les éclairages déjà présents
sur le marché. C’est une liberté et une flexibilité de choix pour le client.
3
câblage PLUG & PLAY
Les solutions pour l’outdoor de INLUMINA répondent aux besoins recherchés par le client et prennent
en compte les caractéristiques des structures à contrôler. Tous les dispositifs qui composent les
solutions INLUMINA sont alimentés en basse tension, pour une installation en toute sécurité.
Eclairage, automatisation, chauffage, ventilation, détecteur et protection des phénomènes
atmosphériques des espaces extérieurs peuvent être gérés de manière optimale, simple et
coordonnée. L’utilisateur aura ainsi accès à une grande variété de choix conformes
à ses propres exigences et à celles du marché.
Eclairage, automatisations, chauffages,
détecteurs pour toute exigence d’automatisation
La compatibilité et l’intégration de la gamme de produits INLUMINA permettent d’obtenir des
solutions capables de satisfaire toutes les exigences architecturales, fonctionnelles et esthétiques
de nos clients.
1
2
Eclairage LED
dimmable
Commande
pour motorisation
en 24V et 230V
Variateur pour
chauffage jusqu’à
6500W
5
Contrôle de la
qualité de l’air
couplé à un
capteur
Système de
contrôle de la
luminosité et de la
climatisation
6
Commande à distance
avec Smartphone
ou tablette
Câbles et connecteurs intégrés
Encombrement
réduit au minimum
Installation rapide grâce aux connecteurs PLUG&PLAY qui
permettent de réaliser toutes les solutions possibles avec
simplicité.
Exemple d’un branchement en série de spots facilité grâce
au système de connexion PLUG&PLAY
Connecteur PLUG&PLAY
4
4
3
L’encombrement est réduit au
minimum. Chaque solution
trouve un emplacement
même dans des espaces
limités et architecturalement
complexes, en réduisant les
coûts d’installation et en
minimisant l’impact visuel.
Détecteurs et commandes sans fil pour tous les automatismes
Le système radio permet la gestion à distance de toutes les commandes, en supprimant les branchements filaires,
en réduisant le temps d’installation et donc le coût.
Alimentation basse tension
Tous les dispositifs INLUMINA sont alimentés basse tension, pour une installation sécurisée.
5
Eclairage LED dimmable
POUR VERANDAS, PERGOLAS, ABRIS DE PISCINE, STORES ET JARDINS D’HIVER
BETA – LED ENCASTRéE
26
37
Veranda
Pergola
42
CARACTERISTIQUES TECHNIQUES
Puissance de sortie Alimentation Faisceau d’éclairage IP
4,5W (380 lm)
24V
36°
Diamètre de perçage
IP54 37 mm
• Montage sur profil en aluminium
• Fourni avec câble, extension et connecteurs entrée-sortie IP65
• Eclairage blanc chaud
MIRA – LED ENCASTRéE
43
29
24
Veranda
32
Pergola
4,5W (380 lm)
24V
36°
IP54 29 mm
gemma – LED ENCASTRéE
23
43
52
Veranda
Pergola
4,5W (380 lm)
6
24V
36°
IP54 45 mm
REGULUS – LED ENCASTRéE
28
43
13°
Veranda
Pergola
52
4,5W (380 lm)
24V
36°
IP54 45 mm
• Réglable jusqu’à 13°
48
polaris – SPOT LED ENCASTRE POUR RELAMPING
50
Veranda
7W (700 lm)
24V
60°
Armature
IP20 ∅ 50
• Armature existante
• Compatible avec une armature ∅ 50
• Idéal pour plafond en plâtre
sirio – SPOT LED ENCASTRE
35
22
25
Veranda
Pergola
1/2,5W
22 mm
350/700mA 36°
IP54
• Ressort en acier inox pour montage sur panneau
7
Eclairage LED dimmable
PEGASO – PROFIL LED
13
L = 40
21
Veranda
Pergola
Store
Abri de
piscine
Puissance de sortie Alimentation
IP
Dimensions
12W
IP65
400 x 21 x h13
24V
• Profil LED en aluminium
• Clip de fixation en acier inox
• Fourni avec câbles et connecteurs IP65
lactea – profil led
Veranda
Pergola
Store
15
Abri de
piscine
IP
Dimensions
6/12W
IP65
530/950 x 15,2 x 6 mm
24V
6
• Bandeau LED en aluminium
• Clip de fixation en acier inox
• Eclairage blanc chaud ou RGB
IDRA – BANDEAU LED BLANC ET RGB
4,5
12
Veranda
Pergola
Store
Screen
Abri de
piscine
IP
Dimensions
14.4W/mt
IP67
5000 x 12 x h4,5
8
24V
• Support de fixation en silicone
• Adhésif de fixation
• Eclairage blanc chaud ou RGB
ALFA – PROJECTEUR LED
72,5
66
355°
Veranda
40
Pergola
∅ Support de fixation
4,5W
52x36 mm
24V
36°
IP54
• Fixation murale ou plafonnier
• Réglable jusqu’à 355° sur l’axe vertical ou de 90° sur l’axe horizontal
• Fourni avec câble et connecteurs IP65
DIONE – PROJECTEUR LED MURAL
70
127
70
355°
Veranda
Pergola
Dimensions
8W
127x70x70 mm
24V
45°
IP54
• Fixation au murale
• Réglable jusqu’à 355° sur l’axe horizontal
PAVO – PROJECTEUR LED
115
60°
Veranda
Pergola
Store
Screen
3W
24V
8°/30°
∅ Support de fixation
IP65 58 mm
• Fixation au sol ou murale
• Réglable jusqu’à 60° sur l’axe horizontal
• Fourni avec 1m de câble
9
CENTRALES DE COMMANDE POUR PROFILS ORIENTABLES
Degré de protection: IP54
1 MOTEUR 24V
TVPLS
MOTEUR 24Vdc - MAX.4,5A
24Vdc
BOUTONS-POUSSOIRS MANUELS
PLUIE
VENT
Dimensions: 165x65x40 mm
TVPLD
MOTEUR 24Vdc - MAX.2A
230Vac
60W ATEUR
RM
O
NSF
E
EGR
INT
TRA
PLUIE
VENT
Transformateur intégré 60W pour alimenter un moteur 24Vdc.
1 / 2 MOTEURS 24V
TVPLA
24Vdc
LED 24Vdc BLANC ET RGB
PLUIE
VENT
NEIGE
Commande indépendante ou simultanée de 2 moteurs.
1 / 2 MOTEURS 230V
TVPLA
MOTEUR 230Vac - MAX.350W
230Vac
24Vdc LED
LED 24Vdc BLANC ET RGB
PLUIE
VENT
NEIGE
10
CENTRALES DE COMMANDE POUR STORES A BRAS
1 moteur tubulaire 230V
TVPLT
230Vac
LED 24Vdc 1 COULEUR
80WMATEUR
R
SFO
N
TRA
GRE
INTE LED
R
POU
PLUIE
VENT
Transformateur intégré 80W pour alimenter des LED 24Vdc.
CENTRALES DE COMMANDE POUR STORES VERTICAUX
1 MOTEUR TUBULAIRE 230V
TVPRS
230Vac
4 moteurs tubulaires 230V
TVPL4
230Vac
VENT
11
recepteur variateur pour eclairage led
LED monochrome eT rgb
Récepteur VARIATEUR pour la commande de LED 12/24Vdc monochrome ou RGB.
12/24Vdc
12/24Vdc
(max 300W)
• Fonction ON/OFF et dimmer
• Commande à distance avec émetteurs sans fil
• IP44
• Alimentation 12/24Vdc (max 300W)
• Dimensions: 20x30x252 mm
Version pour LED monochrome :
• 1 sortie (max 100W) ou 3 sorties (max 300W)
avec commande indépendante et simultanée
Version pour LED RGB :
• Puissance maximale : 300W
• 8 couleurs prédéfinies
• Fonction cycle de couleurs
CARTE ECLAIRAGE
LED monochrome eT rgb POUR CENTRALE DE COMMANDE PLA
Carte LED plug-in pour la commande de LED 24V monochrome et RGB.
• Fonction ON/OFF et dimmer
• Compatible seulement avec le centrale de commande PLA
• Commande à distance avec émetteurs sans fil
• Alimentation 24Vdc de la centrale PLA
Version pour LED monochrome :
• 3 sorties (max 180W) avec commande
indépendante et simultanée
Version pour LED RGB :
• Puissance maximale : 180W
• 8 couleurs prédéfinies
• Fonction cycle de couleurs
BLOCS D’ALIMENTATION
• Bloc d’alimentation entrée en 230V avec sortie en 24Vdc
• Puissance disponible de 30W à 240W
• Degré de protection IP64 ou IP67
CÂBLES ET CÂBLAGE
Plug & play: PLUSIEURS MESURES POUR monochrome ET RGB
Max 15 LED par sortie
Alimentation 24Vdc
câble de 5 m
Recepteur
1,6 m
0,2 m
LED
LED
0,2 m
1,5 m
12
0,2 m
0,2 m
0,2 m
1,5 m
commande des chauffages infrarouges et résistifs
POUR VERANDAS, PERGOLAS, ABRIS PISCINE ET JARDINS D’HIVER
SOLUTION ON/OFF
JUSQU’A 3000W POUR CHAQUE SORTIE
• Alimentation 230V
• 2 sorties (3000W chacune)
• Relais programmables : impulsionnel, ON/OFF et temporisé jusqu’à 9 heures
SOLUTION VARIATEUR SUR 3 NIVEAUX
JUSQU’A 2000W
• Entrées pour bouton-poussoir et détecteur de température
SOLUTION VARIATEUR DE 0 A 100%
JUSQU’A 6500W
• Entrées pour bouton-poussoir et pour détecteur de présence infrarouge
• Contrôle automatique de la température de la pièce
commande de VENTILATION
POUR VERANDAS, ABRIS PISCINE ET JARDINS D’HIVER
VARIATEUR POUR VENTILATION
• Variateur sans fil 230Vac avec récepteur radio intégré pour la commande des ventilateurs jusqu’à 400W
• Peut être associé aux capteurs : CO2, température et humidité
• Fonctions variateur et possibilité de prérégler 4 niveaux différents de ventilation
• Sortie relais 5A
Entrée pour détecteur
Ex. CO2
1-10V
d’humidité
100%
de présence
50%
Sortie
relais
5A
Sortie
moteur
230Vac
MOTEUR
13
SONDES METEO
POUR PERGOLAS et STORES
VENT
Anémomètre
pour relever
la vitesse du vent.
Détecteur de vent
à vibration pour stores
pluie
Relève la présence de pluie.
neige
Les détecteurs de pluie et de température
réunis détectent les chutes de neige
et déclenchent l’ouverture des lames.
crépusculaire
luminosité
eos
green mouse
Emetteur radio mural avec fonction
crépusculaire.
Il vous permet de gérer automatiquement
l’éclairage, les volets et les stores.
Possibilité d’une activation temporisée du
récepteur associé, de 2 à 8 heures.
Alimentation par piles.
14
+
Emetteur radio de table
ou mural avec
capteur de lumière intégré
Alimentation par piles.
GREEN MOUSE
POUR VERANDAS, PERGOLAS, ABRIS PISCINE ET JARDINS D’HIVER
EMETTEUR DE TABLE/MURAL avec capteur de lumiere
Eclairage intelligent adapté à tout environnement :
L’intensité lumineuse varie automatiquement sur les changements de la lumière naturelle,
en maintenant constamment le niveau préprogrammé de l’éclairage souhaité.
Commande individuelle ou de groupe.
Fréquence de contrôle de la luminosité dans une pièce réglable 5 sec., 30 sec., 1 min, 5 min, 20 min.
CH1 Ouverture
/ Augmente le niveau de la luminosité
CH3 Confirmation
CH4
ON/OFF
CH 2 Fermeture
/ Diminution du niveau de la luminosité
Activation des lames
Activation des screen
GREEN MOUSE
15
MYHAND
Vous recherchez une solution qui permette de coordonner et de contrôler les automatismes,
les lumières, la climatisation, la sécurité de votre maison en un seul et même système ?
Le tout grâce à votre Smartphone ?
Nous vous proposons le MyHand, la nouvelle interface de TELECO AUTOMATION
qui permet la connexion via un router WI-FI de n’importe quel autre
terminal (PC, Notebook, Tablette, Smartphone) en utilisant un accès à distance
via internet ou ethernet.
MyHand possède une interface graphique particulièrment simple
d’utilisation et personnalisable.
Avec le MyHand, c’est remplacer son émetteur traditionnel par son propre Smartphone.
Wi-Fi
INTERNET - ETHERNET
ROUTER
MyHand
RESEAU LOCAL
AVANTAGES
• Plug & Play. Avec le système MY-HAND aucune procédure
d’installation n’est utile ; le système est mis en service grâce à un
branchement simple et intuitif.
• Tous les espaces sous contrôle avec un seul appareil sans fil.
A chaque moment de la journée, 24h/24, il est possible d’avoir toute
sa maison sous contrôle grâce à un seul et même dispositif sans fil.
• Contrôle de n’importe quel terminal PC, Smartphone, Tablette,
Notebook : tout appareil ayant un accès au réseau pourra se
connecter avec le MY-HAND.
16
• Aucune demande d’application ou de logiciel spécifique pour
utiliser le MY-HAND. Son fonctionnement est instantané, il suffit d’un
router WI-FI et d’une connexion internet.
• Utilisation simple et rapide. Le MY-HAND est un outil vraiment
personnalisable et la programmation est facile et immédiate. Il
est possible d’envoyer des ordres à n’importe quel moment et via
n’importe quel dispositif connecté au réseau WI-FI, aussi bien pour
votre éclairage que pour vos automatismes.
EMETTEURS
POUR VERANDAS, PERGOLAS, ABRIS PISCINE, STORES ET JARDINS D’HIVER
intense
• Gamme d’émetteurs sans fil muraux, de 1 à 7 canaux pour la commande des lumières et des automatismes
• Possibilité de gérer différents scénarios de lumière
• Disponible en plusieurs matériaux nobles : verre, acier, polycarbonate et polycarbonate transparent
• Design raffiné pour une meilleure intégration à chaque environnement
• Simple à fixer, ne nécessite pas de travaux sur les murs
• Alimentation par piles
Polycarbonate
transparent
Verre
Acier inox
EVO
Emetteur portatif 42 canaux avec clip de fixation murale et sérigraphie sur les touches.
Idéal pour la gestion multi-groupes.
6 émetteurs en 1 pour :
• Contrôler l’orientation des lames d’une pergola
• Régler l’éclairage en 230V, le chauffage et la ventilation
• Gérer les scénarios en RGB
- Sélection
d’un groupe
Lame
fermée
Lame
ouverture 1
+ Sélection
d’un groupe
couleurs 1 couleurs 2
Lame
ouverture 2
Lame
ouverture 3
choix des
couleurs 1 ou 2
OUVERTURE
STOP
démarrage du cycle
preset 1 - 2 - 3 - 4
augmentation / diminution
FERMETURE
OFF
txp
• Emetteur sans fil à 1, 2 et 4 canaux pour la commande de l’éclairage et des automatismes
• Simple et rapide, il peut être portatif ou fixé au mur
• Design compact et pratique
• Alimentation par piles
Clip de fixation
17
PRODUITS C0nnexes
clock
• Horloge sans fil murale avec affichage, pour la commande de 2 charges ou 2 automatismes
• Facile d’utilisation grâce à sa programmation hebdomadaire
• Grâce à sa fonction astro avec géolocalisation, les automatismes et les lumières sont automatiquement
réglés en fonction de l’heure du lever et du coucher du soleil
• Design simple et facilement intégrable dans chaque environnement
• Alimentation par pile
détecteur de mouvement
• Détecteur de présence sans fil 2 canaux, pour la commande de l’éclairage et des automatismes
• Fonction MARCHE/ARRET des lumières et réglage de l’intensité lumineuse
• Possibilité de régler la distance d’activation, le temps d’activation et l’intensité lumineuse
• Il peut être utilisé dans tout environnement extérieur grâce à un couvercle de protection
• Alimentation par pile
Antenne
• Antenne accordée 868 MHz pour récepteurs et centrales de commande.
18
10 RAISONS DE CHOISIR INLUMINA
Un seul fournisseur de solutions intégrées pour l’éclairage,
la gestion des motorisations, du chauffage et des détecteurs.
Une seule et unique télécommande pour la gestion de l’éclairage, des stores,
des volets, du chauffage, de la ventilation et bien d’autres choses encore.
Produits fabriqués en Italie.
Alimentation en basse tension :
aucune connaissance en électricité est utile pour installer nos produits.
Testé et prouvé par nos clients que le coût des produits LED Inlumina
(installation comprise) est inférieur à toute autre lampe halogène
traditionnelle.
Économie d’énergie jusqu’à 80%.
Câblage avec connecteurs Plug&Play pour faciliter l’installation
et la manipulation des lampes.
Solutions esthétiques et techniques étudiées sur mesure
pour rendre nos clients encore plus uniques.
Projet d’éclairage personnalisé pour tous nos clients.
Nos produits radios sont contrôlables avec n’importe quel PC,
Smartphone ou Tablette présents sur le marché.
19
TELECO AUTOMATION et INLUMINA forment un groupe de sociétés
uni et intégré, spécialisé dans la domotique via radio et dans l’éclairage LED
présent dans plus de 40 pays.
DEP_IN914FR
Le lien étroit entre ces deux entités permet d’avoir un partenaire unique,
fiable et toujours présent, de la conception au service après-vente.
Inlumina Srl - Via dell’Artigianato, 16 - 31014 Colle Umberto (TV) - ITALY
Tel.+39 0438 433350 - Fax +39 0438 388536 - www.inluminaled.com - [email protected]

Commande sans fil des espaces exterieurs

Transcription

Documents pareils

69 590 €TTC

dix heures dix - Lampadaire ufo led H282

Product ID/01089551

O.F.X EVÉNÉMENTS

Prospectus - Page d`acceuil

SoftPal LED ami Minnie Mouse portable 717103116

2-in-1: Projecteur et veilleuse Marvel Spiderman LED

Product ID/01089552

[La Nouvelle Génération de la Lampe XP pour Pompiers

documentation technique
