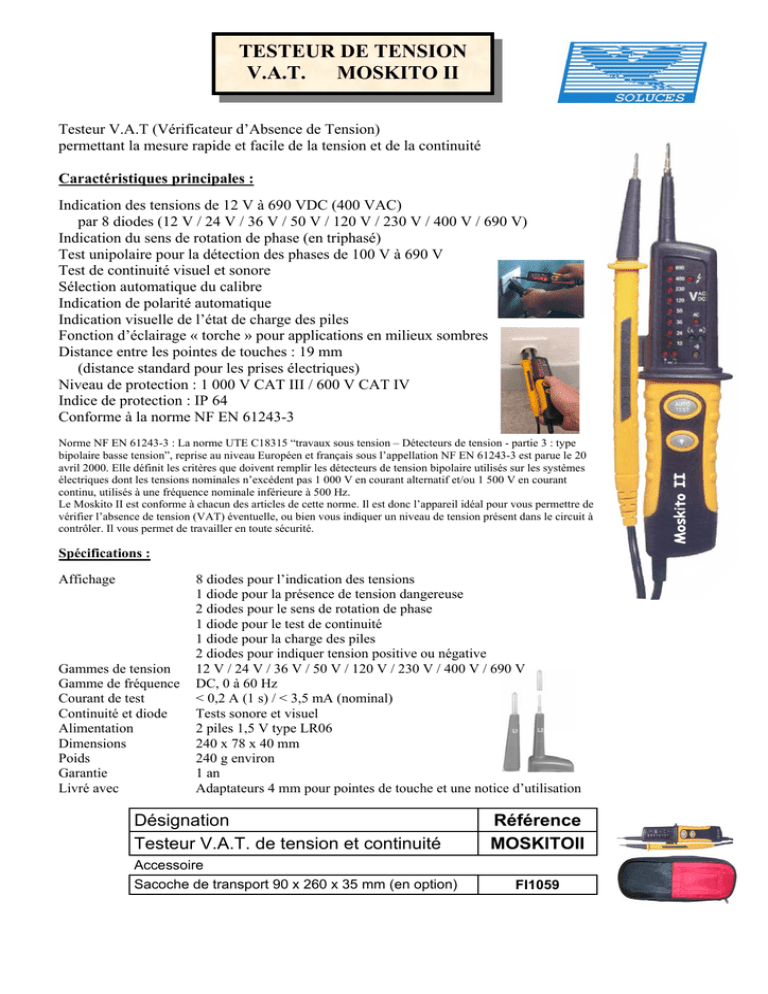

TESTEUR DE TENSION V.A.T. MOSKITO II

TESTEUR DE TENSION
V.A.T. MOSKITO II
Testeur V.A.T (Vérificateur d’Absence de Tension)
permettant la mesure rapide et facile de la tension et de la continuité
Caractéristiques principales :
Indication des tensions de 12 V à 690 VDC (400 VAC)
par 8 diodes (12 V / 24 V / 36 V / 50 V / 120 V / 230 V / 400 V / 690 V)
Indication du sens de rotation de phase (en triphasé)
Test unipolaire pour la détection des phases de 100 V à 690 V
Test de continuité visuel et sonore
Sélection automatique du calibre
Indication de polarité automatique
Indication visuelle de l’état de charge des piles
Fonction d’éclairage « torche » pour applications en milieux sombres
Distance entre les pointes de touches : 19 mm
(distance standard pour les prises électriques)
Niveau de protection : 1 000 V CAT III / 600 V CAT IV
Indice de protection : IP 64
Conforme à la norme NF EN 61243-3
Norme NF EN 61243-3 : La norme UTE C18315 “travaux sous tension – Détecteurs de tension - partie 3 : type
bipolaire basse tension”, reprise au niveau Européen et français sous l’appellation NF EN 61243-3 est parue le 20
avril 2000. Elle définit les critères que doivent remplir les détecteurs de tension bipolaire utilisés sur les systèmes
électriques dont les tensions nominales n’excèdent pas 1 000 V en courant alternatif et/ou 1 500 V en courant
continu, utilisés à une fréquence nominale inférieure à 500 Hz.
Le Moskito II est conforme à chacun des articles de cette norme. Il est donc l’appareil idéal pour vous permettre de
vérifier l’absence de tension (VAT) éventuelle, ou bien vous indiquer un niveau de tension présent dans le circuit à
contrôler. Il vous permet de travailler en toute sécurité.
Spécifications :
Affichage
Gammes de tension
Gamme de fréquence
Courant de test
Continuité et diode
Alimentation
Dimensions
Poids
Garantie
Livré avec
8 diodes pour l’indication des tensions
1 diode pour la présence de tension dangereuse
2 diodes pour le sens de rotation de phase
1 diode pour le test de continuité
1 diode pour la charge des piles
2 diodes pour indiquer tension positive ou négative
12 V / 24 V / 36 V / 50 V / 120 V / 230 V / 400 V / 690 V
DC, 0 à 60 Hz
< 0,2 A (1 s) / < 3,5 mA (nominal)
Tests sonore et visuel
2 piles 1,5 V type LR06
240 x 78 x 40 mm
240 g environ
1 an
Adaptateurs 4 mm pour pointes de touche et une notice d’utilisation
Désignation
Testeur V.A.T. de tension et continuité
Référence
MOSKITOII
Accessoire
Sacoche de transport 90 x 260 x 35 mm (en option)
FI1059
TESTEUR DE TENSION
V.A.T. FI11VAT & FI12VAT
Vérificateurs d’absence de tension selon NF EN61243-3
Contrôle rapide et facile de la tension et de la continuité
Indicateurs sonore et visuel ainsi qu’un test unipolaire pour la détection de phase
Ecartement de 19 mm standard prises électriques lorsque les pointes sont attachées
Caractéristiques principales :
Affichage de la tension par 9 diodes
Test unipolaire pour la détection des phases de 100 V à 690 V
Test de continuité visuel et sonore
Sélection automatique du calibre
Détection de présence de tension sans contact
Niveau de protection : 1000 V CAT III / 600 V CAT IV
Indice de protection : IP 65
Conforme à la norme NF EN61243-3
Spécifications :
Affichage
Auto-test
Gammes de tension
Gamme de fréquence
Continuité
Détecteur sans contact
Protection en surtension
Degré de protection
Température d’utilisation
Température de stockage
Humidité relative
Niveaux de protection
Alimentation
Dimensions
Poids
Garantie
Livré avec
9 diodes pour indication des tensions
+ 5 diodes de fonction + 5 diodes de fonction
Mise en contact des pointes de touche
avec appui simultané sur la touche EF
12 à 1000 Vac / 6 à 1000 Vdc
50 à 60 Hz
50 Ohms à 2 000 KOhms
(fréquence) 50 / 60 Hz
1000 V
IP 65
-10 à +55°C
-10 à +55°C
Référence
20 à 96%
1000 V CAT III / 600 V CAT IV
2 piles 1,5 V
57 x 233 x 40 mm
220 g
3 ans
Un jeu d’adaptateurs 4 mm pour pointes de touche
et une notice d’utilisation
FI11VAT
FI12VAT
Indicateurs
lumineux d’état
Indicateurs
lumineux d’état
multicolore
Les plus du FI 12VAT :
Affichage LCD 1 000 points rétro-éclairé pour relever la valeur de la tension
Fonction RCD pour vérifier le fonctionnement des différentiels 30mA
(7.7 KOhms sous 120 à270 Vac)
Vibreur interne très utile en environnement bruyant
actif (> 15 Vac, ) / inactif (< 8 Vac
Seuils des indicateurs
Mesure sans contact
Marqueurs
DC
Marqueurs
AC
Seuil
typique
6V
12 V
24 V
50 V
120 V
230 V
400 V
690 V
1 000 V
_
12 V
24 V
50 V
120 V
230 V
400 V
690 V
1 000 V
4,8 V
9,6 V
19,2 V
40 V
96 V
184 V
320 V
552 V
800 V
FI 11VAT
FI 12VAT
Signal sonore
Affichage
• / •• / ••• / ••••
•
• / ••
• / •• / •••
• / •• / ••• / ••••
Non
•
••
•••
••••
Sacoche de transport
90 x 260 x 35 mm
(en option)
Gammes typiques
de mesure sans
contact
15 à 55 V
30 à 95 V
55 à 170 V
Plus de 120 V
FI1059
TESTEURS D’ABSENCE
TENSION SEFRAM 50/55
Simplicité d’utilisation
Les VAT SEFRAM vous offrent une simplicité d’utilisation inégalée : lecture directe sur
LED ou LCD.
Robustesse et efficacité
Les SEFRAM 50 et 55 disposent d’un éclairage par LED de la zone de mesure. De plus,
ce sont des VAT selon la norme EN 61243-3.
Le SEFRAM 55 dispose d’un afficheur LCD permettant la lecture directe de la tension
mesurée (ou de la résistance en ohmmètre).
Mesures sur disjoncteurs différentiels et indication de phase
Les SEFRAM 50 et 55 vous permettent de tester tous vos disjoncteurs différentiels 10mA
et 30mA. Ils sont équipés d’une charge interne. La reconnaissance de la phase s’avère
pratique et rapide. Les SEFRAM 50 et 55 indiquent directement le sens de rotation de
phase.
Sécurité
Avec les SEFRAM 50 et 55 vous bénéficiez d’un niveau de sécurité élevé : les SEFRAM
50 et 55 sont conformes à la norme IEC 1010 cat III 1000 V
Caractéristiques
Affichage
Alimentation
Dimension, masse
Garantie
Sécurité
Indice de protection
Tension AC, DC
Gamme
Précision
Détection AC/DC
Bande passante AC
Test disjoncteur différentiel
Charge interne
Courant de test
Courant crête
Temps d’utilisation
Test de phase
Gamme
Bande passante
Test de rotation de phase
Test de continuité
Gamme
Indication
Courant de test
Protection
VAT
Mesure de résistance
SEFRAM 50
SEFRAM 55
14 LEDS
LCD + 2 LEDS
2 x 1,5 V LR03
245 x 61 x 36 mm, 230 g
1 an
IEC 1010 Cat. III 1000 V
IP65
± 6, 24, 36, 50,
6 à 690 V
120, 230, 400,
affichage LCD
690 V
± (3%+2dgt)
selon EN 61557 – 7
Automatique
Signal sonore en présence de tension
AC
DC - 65 Hz
environ 1,3 W sous 230 V
< 3,5 mA
< 0,2 A
30 s
100 à 690 VAC
45 à 65 Hz
oui
0 à 200 Kohms
LED/Buzzer
2 µA
690 V AC/DC
selon EN 61243-3
0 à 2 Kohms
non
± (3%+10dgt)
50
55
Découvrez les VAT SEFRAM
robustes et compacts
ASTUCIEUX :
Les VAT SEFRAM 50 et 55 disposent de
2 pointes de touche 4 mm
transformable en 2 mm.
En option :
sacoche de transport LC33
pour SEFRAM 50 et 55
Désignation
Référence
VAT à leds
SEFRAM50
VAT affichage
LCD + 2 Leds
SEFRAM55
MULTIMETRE DE POCHE
DIGITAL 4000 PTS 7303
Multimètre numérique de poche 4000 points
Complet, compact et design
Les fonctions essentielles,
dans un format de poche
Mesure des tensions jusqu'à 600V AC et DC
Mesure de fréquence et capacité
Mesure de rapport cyclique (%)
Mesure de résistance jusqu'à 40Mohms
Test de continuité avec buzzer
Livré avec son étui de protection
Spécifications :
Tensions continues
Gammes
400mV à 600V
Précision de base
±(0,6% + 2dgt)
Résolution
0,1mV à 1V
Tensions alternatives
Gammes
400mV à 600V
Résolution
0,1mV à 1V
Précision de base
±(0,9% + 5dgt)
Bande passante
50Hz à 100Hz
Résistance
Gammes
400ohms à 40Mohms
Précision de base
±(0,9% + 2dgt)
Test de continuité
oui, avec buzzer (seuil à 50 ohms)
Test diode
oui
Fréquences
Gammes
5Hz à 5MHZ
Précision de base
±(0,3% + 5dgt)
Protection
600Veff.
Mesures de capacité
Gammes
50nF à 100µF
Résolution
10pF à 0,1µF
Précision de base
±(2,9% + 5dgt)
Protection
600Veff.
Rapport cyclique %
Gammes
0,1% à 99,9%
Précision de base
±(0,5% + 3dgt)
Sensibilité
0,5V c-c (signal carré)
Protection
600Veff.
Fonction
Hold, arrêt automatique
Livré avec : Housse de transport et piles (installées).
Caractéristiques générales :
Afficheur
Affichage
Cadence de mesure
Température d'utilisation
Température de stockage
Protection
Sécurité
CAT III
Alimentation
Autonomie
Dimensions
Masse
Type LCD
3 digits 3/4, 5000 points
3 mesures/s
0°C à 40°C
-10°C à 60°C
électronique
600V - CAT II et 300V
2 piles 1,5V - GPA76P
100h typique
56 x 12 x 112mm
115g
Désignation
Multimètre numérique de
poche 4000 points
Référence
7303
MULTIMETRES
NUMERIQUES BK240x
BK2405A
avec testeur de piles
hAfficheur 2000 points
hPrécision de base : 2%
hTension DC/AC (calibres) : 2V à 600V
hCourant DC (calibres) : 200µA à 10A
hOhmmètre (calibres) : 200Ω à 20MΩ
hTests de diodes
hTesteur de piles (1,5V / 9V)
BK2408
avec détecteur de tension sans contact
hAfficheur 2000 points
hPrécision de base : 1,2%
hTension DC/AC (calibres) : 200mV à 600V
hCourant DC/AC (calibres) : 200µA à 10A
hOhmmètre (calibres) : 200Ω à 20M Ω
hTests de diodes et de continuité
hCapture valeur maximum et fonction HOLD
hDétecteur de tension sans contact pour
vérification rapide de présence de tension sur les
interrupteurs, les prises de courant, les conducteurs
Référence
Détecteur de tension sans contact
Le multimètre FI31 est équipé d’un détecteur de
tension sans contact. Cette fonction s’avère très
utile pour les vérifications rapides de présense
de tensions alternatives sur les interrupteurs, les
prises de courant, les conducteurs. Dès que l’on
approche le FI31 d’un élément sous tension, un
signal sonore est émis et une lumière clignote.
600 V – CAT III
Les multimètres sont livrés avec leurs cordons
Alimentation par pile 9 Volts 6LF22 (fournie)
Afficheur (points)
Bargraphe (segments)
Tensions continues
Calibres min / max
Résolution / précision
Tensions alternatives
Convertisseur
Calibres min / max
Résolution / précision
Largeur de bande
Courants DC
Calibres min / max
Résolution / précision
Courants AC
Calibres min / max
Résolution / précision
Largeur de bande
Ωmètre
Calibres min / max
Résolution / précision
Détecteur de tension
Testeur de piles
Tests de continuité
Tests de diodes
Capture de valeur maximale
Maintien de la mesure
Chgt de gamme automatique
Arrêt automatique
Indication pile faible
Dimensions /poids
BK2407A
Avec changement de gamme automatique
hAfficheur 3200 points °+ Bargraphe
hPrécision de base : 0,8%
hTension DC/AC (calibres) : 320mV à 600V
hCourant DC/AC (calibres) ::320µA à 10A
hOhmmètre (calibres) : 320Ω à 30MΩ
hTests de diodes et de continuité
hChangement de gamme automatique
hArrêt automatique
hFonction HOLD
BK2405A
BK2408
BK2407A
2000
2000
3200
33
2V / 600V
1 mV / 2 %
200 mV / 600 V
100 µV / 1,2 %
320 mv / 600 V
100 µV / 0,8 %
200 V / 600 V
100 mV / 2,5 %
50 Hz - 500 Hz
RMS
200 mV / 600 V
100 µV / 2 %
50 Hz - 500 Hz
RMS
3,2 V / 600 V
1 mV / 2 %
50 Hz - 200 Hz
200 µA / 10 A
0,1 µA / 2,5 %
200 µA / 10 A
0,1 µA / 1,5 %
320 µA / 10 A
0,1 µA / 2 %
200 µA / 10 A
0,1 µA / 2 %
50 Hz - 500 Hz
320 µA / 10 A
0,1 µA / 2,5 %
50 Hz - 200 Hz
200 Ω / 20 M Ω
100 mΩ / 1,5 %
Oui ( sans
contact)
Oui
Oui
Oui
Oui
Oui
320 Ω / 30 M Ω
100 mΩ / 1,5 %
200 Ω / 20 M Ω
100 mΩ / 2 %
Oui
Oui
Oui
Oui
70 x 145 x 45 mm / 215 g
Oui
Oui
Oui
Oui
Oui
Oui
MULTIMETRE DIGITAL
125S
942583
Multimètre numérique CAT III 600 V
Changement de gamme automatique
Caractéristiques techniques :
Affichage
Plage de mesure de tension/AC
Plage de mesure de résistance, max.
Plage de fréquence, max.
testé et approuvé selon
Plage de mesure de tension/DC
Plage de mesure de résistance, min.
Plage de fréquence, min.
Température de fonctionnement
Type de pile
Dimensions (H x L x P)
Poids
digital
0,32 - 600 V
0,3 - 30 MΩ
0 - 100 Hz
EN/CEI 61010-1
0,32 - 600 V
0,32 Ω
0 Hz
0 - 50°C
Pile rectangulaire 9 Volts
147 x 70 x 39 mm
323 g
Classifications :
ETIM 3.0
eClass 5.1
eClass 6.2
eClass 7.1
UNSPSC
EC000069
27-20-03-01
27-20-03-01
27-20-03-01
41-11-36-37
Agréments :
Accessoires inclus :
1 jeu de 2 cordons de mesure aves pointes de test
Désignation
Multimètre numérique 125S livré avec1 jeu de cordons
Jeu de cordons de rechange
Pile de rechange 9V
Référence
942583 0000
900527 0000
6LF22
MULTIMETRE DIGITAL
TEMPHASER
942730
Caractéristiques techniques :
Lecture: Par cristaux liquides 3 ½ digits (2000 points)
Polarité: Automatique avec indication de polarité négative
Indication de charge batterie: Par signal sur écran
Sélecteur :
DC
4 échelles : 200mV. 2V. 20V. 600V
Résolution : 100µV
Précision : 0,5% +1
Impédance d’entrée : I0 MΩ
Protection: toutes les échelles jusqu'à 600V
AC
3 échelles : 200mV. 2V. 600V
Résolution : 100µV
Précision :
1,2%+3 de 50 à 500hz
2,0%+7 de 1KHz à 2KHz
Impédance d’entrée : 4,5MΩ < 100pF
Protection : toutes les échelles jusqu'à 600V
Ω
7 échelles : 200Ω - 2KΩ - 2OKΩ - 20OKΩ - 2000KΩ
20MΩ - 2000MΩ
Précision : 0,8%+l
Tension circuit ouvert : 3,2V(0,3V sur échelle 2KΩ)
Tension interne : 0,6V
Courant de test : <1 mA
Protection : toutes les échelles jusqu'à 500V
Test diodes
Courant de test : 1,0.±0,3rnA
Tension circuit ouvert : 3,2V max
Protection : 500V AC/DC
Capacité
4 échelles : 20nF - 200nF - 2000nF - 20µF
Précision : 4%+5
Attention : Décharger les capacités avant de les
tester!!!
Fréquence
10Hz - 40kHz
Température
-20 - 750°C
Indicateur de Phase
45 Hz - 450 Hz
Echelle de tensions: 80V - 480V
Dimensions (H x L x P) 147 x 70 x 39 mm
Poids
340 g
Désignation
Multimètre TEMPHASER
livré avec son kit d"accessoires
Jeu de 3 cordons de rechange
Pile de rechange 9V
Référence
942730 0000
920526 0000
6LF22
Livré avec son étui de transport,
2 cordons de mesure avec pointe de touche
1 cordon de mesure avec pince croco,
2 pinces crocodile
1 mini-capteur de température couple K,
1 clip de ceinture
1 fusible de rechange
MULTIMETRE DIGITAL
AVEC OPTION PINCE 1037
Tout le nécessaire de mesure dans l’environnement industriel
a été condensé dans cette sacoche
comprenant :
- le multimètre digital de sécurité 1037
• avec dragonne aimantée
• Calibres mesures électriques :
Tension DC : 200mV 2V 200V 1000V
• Tension AC : 200mV 200V 750V
• Résistance 200ohms 2kohms
• Capacité 200mF
• Test diode et continuité
• Présence tension sans contact : Vibreur
en appuyant sur la touche
NCV
- l'adaptateur pince ampèremétrique
• mesure de 1 à 200A (50-500 Hz)
• Ouverture maxi des mâchoires : 23 mm
- un jeu de cordons rouge et noir
avec 2 jeux de pointes de touches amovibles
- 2 jeux de cordons pinces crocos
- la sacoche de transport de l'ensemble
Désignation
Multimètre 1037 livré dans sa sacoche
avec tous ses accessoires
Jeu de cordon pointe de touche (rechange)
Pile de rechange 9V (rechange)
Référence
942358 0000
942357 0000
6LF22
PINCE MULTIMETRIQUE
400 A
FI540 & FI549
Référence
FI540
Afficheur
Ouverture
Convertisseur
Courant continu
FI549
4 000 points / 40 segments
Diamètre 30 mm
TRMS
RMS
Echelle
Résolution
Précision de base
Protection
non
40 A / 400 A
0,01 A / 0,1 A
± (2% + 10d)
600 A rms
40 A / 400 A
0,01 A / 0,1 A
± (2% + 10d)
600 A rms
40 A / 400 A
0,01 A / 0,1 A
± (2% + 5d)
600 A rms
400 V / 600 V
0,1 V / 1 V
± (1% + 3d)
Courant alternatif
Echelle
Résolution
Précision de base
Protection
Tension continue
Echelle
Résolution
Précision de base
Impédance d’entrée
10 Mohms
Protection
660 V rms
400 mV / 4 V / 40 V / 400 V / 600 V
0,1 mV / 1 mV / 10 mV / 100 mV / 1 V
± (0,8% + 2d)
10 Mohms / 11 Mohms (4 V) /
100 Mohms (400 mV)
660 V rms AC/DC
Echelle
400 V / 600 V
400 mV / 4 V / 40 V / 400 V / 600 V
Résolution
Précision de base
0,1 V / 1 V
± (1,5% + 5d)
0,1 mV / 1 mV / 10 mV / 100 mV / 1V
± (1% + 3d)
10 Mohms / 11 Mohms (4 V) /
100 Mohms (400 mV)
660 V rms AC/DC
Tension alternative
Impédance d’entrée
10 Mohms
Protection
660 V rms
Fréquences
Echelle 4 / 40 / 400 kHz, 4 / 40 MHz
Résolution 1 / 10 / 100 Hz, 1 / 10 kHz
Précision de base
± (0,8% + 3d)
Sensibilité max. 3 V (4 / 40 / 400 kHz) / 5 V
Protection
600 V rms AC/DC
non
Résistances
Echelle
400 ohms
Résolution
0,1 ohms
Précision de base
Tension max.(circ.ouv.)
Protection
± (1% + 5d)
1,5 V continu
660 V rms
400 ohms, 4 / 40 / 400 kohms,
4 / 40 Mohms
0,1 / 1 / 10 / 100 ohms, 1 / 10 kohms
± (1% + 5d) (400 ohms), ± (1% + 3d)
± (3% + 3d) (40 Mohms)ù
1,5 V (400 ohms) / 0,45 V
600 V rms AC/DC (60 s)
Continuité
Echelle
Signal sonore
Tension max.(circ.ouv.)
Protection
Maintien de la mesure
Réglage auto. du zéro
Changement de
gamme auto.
Arrêt automatique
Alimentation
Autonomie
Dimensions / Poids
400 ohms
R< 40
1,5 V continu
660 V rms
oui
non
oui
oui
x (30 min.)
2 piles LR03 1,5 V
50 h environ
195 x 64 x 30 mm / 240 g (avec piles)
Livrées avec une sacoche de transport,
un jeu de cordons avec pointe de touche
et une notice d’utilisation
FI540
et
FI549
PINCE MULTIMETRIQURE
FL323 – FL324 – FL325
Pinces TRMS robustes; lisibles et fiables
Extrêmement compactes
Conçues pour les environnements les plus difficiles
Mesure de Courant : 40 / 400 A AC
FL325 seulement : 40 / 400 A AC/DC TRMS
Mesure de Tension : 600 V AC/DC
Calibres AC : TRMS (efficace vrai)
pour la mesure précise des signaux non linéaires
Mesure de résistance : Jusqu'à 40 kΩ avec détection de la continuité
Mesures sur certaines références ;
FL324 et FL325 : Mesure de température et de capacité
FL325 seulement : Mesure de fréquence
Référence
Gamme
Précision
Gamme
Précision
Gamme
Précision
Gamme
Précision
Gamme
Précision
Continuité
Capacité
Fréquence
Réponse AC
Rétroéclairage
Maintien des données
Température de contact
Min./Max.
Diamètre maximum du câble
Dumensions H x l x P
Poids
Normes de sécurité
Garantie
FL324
FL325
40,00 A/400,0 A
1,5 % ± 5 chiffres
2 % ± 5 chiffres
(45 Hz à 400 Hz)
(45 Hz à 65 Hz)
Ajouter 2% pour la
2,5 % ± 5 chiffres
sensibilité de position
(65 Hz à 400 Hz)
non
40,00 A/400,0 A
non
2 % ± 5 chiffres
600 V
1,5 % ± 5 chiffres
600 V
1,0 % ± 5 chiffres
400 Ω / 4 000 Ω
400 Ω / 4 000 Ω / 40 kΩ
1 % ± 5 chiffres
≤ 70 Ω
≤ 30 Ω
non
100,0 µF à 1 000 µF
non
5,0 Hz à 500,0 Hz
Mesures efficaces vraies
Non
Oui
Oui
Oui
Oui
non
-10 °C à 400 °C
Non
Oui
30 mm (304 mm²)
207 x 75 x 34
265 g
208 g
283 g
CAT III 600 V / CAT IV 300 V
2 ans
FL323
400,0 A
2 % ± 5 chiffres
(45 Hz à 65 Hz)
2,5 % ± 5 chiffres
(65 Hz à 400 Hz)
Livrées avec un jeu de cordons de mesure, une sacoche et un manuel de l'utilisateur
PINCE MULTIMETRIQUE
A EFFET HALL 1000A 2606
Pince de mesure digitale 1000A AC/DC
A mesure efficace vraie TRMS
Conforme EN/ IEC 61010
Tension mesurable jusqu’à 1000 V
Courant mesurable jusqu’à 1000 A avec pince ampèremétrique
Mesure de résistance et test de semi-conducteurs
Mesure de capacité
Mesure de fréquence
Mémorisation MAX/ MIN
Fonction HOLD (mémorisation)
Fonction PEAK (crête)
Affichage de l’état de charge de la batterie
Caractéristiques techniques :
4000 points (42 segments)
avec bargraph analogique
Plage de 57 mm
TRMS
400 mV à 1 000 V
Affuchage
Ouverture
Convertisseur
Tension DC
Précision de base
Résolution
Impédance
Tension AC
± (0,5% + 1d)
100 µV
10 MW
400 mV à 750 V
Précision de base
Résolution
Largeur de bande
Courant DC
± (1,5% + 4d)
100 µV
50 à 1 000 Hz
400 A / 1 000 A
Précision de base
Résolution
Courant AC
Ponce ampèremétrique à
effet HALL
très compacte
à lecture aisée.
AC et DC
possédant toutes les
fonctions d’un appareil de
conception moderne.
± (1,5% + 5d)
100 mA
400 A / 1 000 A
Précision de base
Résolution
Largeur de bande
Résistance
± (1,5% + 5d)
100 mA
50 à 400 Hz
400 W / 40 MW
Précision de base
Résolution
Capacité
± (1% + 2d)
100 mW
4 nF à 40 µF
Précision de base
Résolution
± (1% + 4d)
0,001 nF
Précision de base
± (0,1% + 4d)
Fréquence
400 kHz
Alimentation (100 heures)
Coupire ''Auto-off''
1 pile 9 V type 6LR61
au bout de 30 mi,utes
Livrées avec une sacoche de transport,
un jeu de cordons avec pointe de touch
et une notice d’utilisation
Désignation
Pince ampèremétrique MX2606
Référence
942737 0000
Jeu de cordon pointe de touche (rechange)
Pile de rechange 9V (rechange)
942824 0000
6LF22
PINCE POUR FAIBLES
COURANTS
FI511
Pince spécifiquement conçue pour les faibles courants
Format réduit avec mâchoires allongées
Mesure de tension, courant, résistance et fréquence
Sortie analogique permettant la recopie
du courant d’entrée sur un multimètre,
un oscilloscope ou un enregistreur
Caractéristiques principales :
Affichage 10 000 points
Convertisseur RMS
Mesures de tension AC / DC, courant AC / DC et résistance
Ouverture des mâchoires ø12,5 mm
Test de continuité
Fonction maintien de la mesure
Mode de détection de crête
Indicateur de piles faibles
Mise hors tension automatique
Sortie analogique
Spécifications :
Tension AC / DC : 400 mV à 600 V
Précision de base : ± (1,5% + 5d) en AC / ± (1% + 2d) en DC
Courant AC / DC : 10 A / 80 A / 100 A
Précision de base : ± (2% + 10d) en AC / ± (2,5% + 10d) en DC
Sortie analogique (courant AC / DC) : 10 mV / AAC ou DC (20 kHz à ±3dB)
Précision de base : ± (4,5% + 0,5 mV)
Impédance : 3 kOhms
Résistance : 400 Ohms à 10 kOjms
Précision de base : ± (1% + 3d)
Test de continuité : < 100 Ohms
Dimensions : 70 x 202 x 34 mm
Poids : 180 g
Alimentation : 2 piles 1,5 V type AAA (LR03)
Niveau de protection : 300 V CAT III / 600 V CAT II
Garantie : 3 ans
Livrée avec : un jeu de cordons avec pointes de touche,
une sacoche de transport et une notice d’utilisation
Désignation
Pince pour la mesure des faibles courants
Sortie analogique envoyée
vers un oscilloscope
Référence
FI511
CALIBRATEUR DE
4-20mA 0-10V PROVA100
Caractéristiques :
Génération de signaux d’automatisme
Précision 0.025%
Fonctions rampe et pas automatiques
Fonction pourcentage
Clavier numérique pour la saisie directe de la valeur
Alim de la boucle de courant par pack de batterie externe
(fourni)
Courant mA DC
(charge 1Kohm maxi / Alim. boucle 24V)
Résolution
Calibres
0-4mA
1µA
4-20mA
1µA
20-24mA
1µA
Le buzzer signale une boucle ouverte (I < 1mA)
Tension V DC
Calibre
Résolution
0-4V
1mV
4-20V
1mV
20-24V
1mV
Le buzzer signale une sortie en court-circuit (U < 100mV)
Spécifications :
Pile
Consommation
Affichage
Temperature
Humidity
Stockage
Dimensions
Poids
9V Alcaline (6F22)
de 20 à 180 mA
4+ 5 Digits
0 à 50°C
< 85% (relative)
-20 à 60°C
88 x 168 x 26 mm
330 g
Accessoires :
1 Boîte de transport
1 Manuel utilisateur
1 Jeu de cordons
1 Pack de batterie externe pour 6 éléments pile 1.5V AA
CALIBRATEUR GENERATEUR
MULTIFONCTIONS ICAL
Mesure de tension, courant mA et température (thermocouples)
Génération de tension, courant mA, fréquence et température (thermocouples)
Générateur de fonctions arbitraires intégré
Compensation de soudure froide programmable
Fonctions rampes et pas automatiques
Fonction enregistreur
Alarme d’erreur en sortie (sortie court-circuitée ou ouverte)
Saisie directe par clavier numérique
Protection contre les courts-circuits en sortie tension
Alimentation sur batterie ou secteur
Interface USB
=> Générateur de fonctions arbitraires intégré
Cette fonction permettra à l’utilisateur de générer des signaux sinusoïdaux,
carrés, triangulaires ou arbitraires, puis de les envoyer par exemple vers une table
traçante ou un oscilloscope pour les calibrer.
Spécifications :
Foncyion …
… Source mA
-4 mA à -0,005 mA
0,005 mA à 4 mA
4 mA à 20 mA
20 mA 24 mA
… Source V
-3 V à -0,005 V
0,005 V à 10 V
10 V à 15 V
… Mesure mA
-4 mA à -0,005 mA
0,005 mA à 4 mA
4 mA à 20 mA
20 mA 24 mA
… Mesure V
-3 V à -0,005 V
0,005 V à 10 V
10 V à 24 V
… Fréquence
0,3 à 99,999 Hz
10 à 999,99 Hz
1 000 à 9 999,9 Hz
10 000 à 20 000 Hz
Résolution
Précision de lecture
1 µA
± 0,03% ± 5d
± 0,03% ± 5d
± 0,03% ± 3d
± 0,03% ± 5d
0,001 V
± 0,03% ± 5d
1 µA
± 0,03% ± 5d
± 0,03% ± 5d
± 0,03% ± 3d
± 0,03% ± 5d
0,001 V
± 0,03% ± 5d
0,1 Hz
0,1 Hz
0,1 Hz
1 Hz
0,002 Hz
0,02 Hz
0,2 Hz
2 Hz
… Tension crête - crête (sinus)
0,1 à 20 V
0,1 V
… Offset
-5 V à +5 V
0,001 V
± 5% ± 0,3 V
± 5% ± 0,3 V
Résolution
Temps de montée /
descente Vcc
0 à 100 %
1%
10 µs max. (montée) /
15 µs max. (descente)
… Température (TC)
K/J/E/T/R/S/N/L/U/B/C
selon thermocouple
selon thermocouple
Foncyion …
… Rapport cyclique
Dimensions
Poids
Garantie
Alimentation
Livré avec
214 x 99 x 56 mm
650 g
1 an
220 V, 50 / 60 Hz ou batterie Lithium
Mallette de transport, adaptateur AC, batterie
rechargeable, câble USB, logiciel,
Ce calibrateur multifonctions présente les
fonctionnalités que l’on est en droit d’attendre
d’un tel instrument, mais son originalité réside
dans un générateur de fonctions arbitraires
intégré, ainsi que la possibilité de générer et de
mesurer avec le même appareil.
=> Fonction MAPPING
Cette fonction unique permet à l’utilisateur de calibrer
des températures ou des tensions directement au lieu de
passer indirectement par du 4 - 20 mA. La lecture directe
simplifie vos réglages qui deviennent plus rapides et
plus précis.
CORDONS POINTE DE
TOUCHE 2/4MM DL 9x-2
Paire de cordons de test 4mm à pointe de touche 2 mm :
Cordon extra-souple équipé d'un côté d'une pointe de touche 2 mm
et de l'autre d'une fiche coudée 4 mm protégée par un fourreau isolant rigide
Longueur : 110 cm
Tension : 1 000 V CAT III
Courant : 10 A
Matière : PVC
Contacts en Or
(Nouvelle référence : DL91-2
Ancienne référence : DL 91)
Paire de cordons de test 4mm à pointe de touche 2 / 4 mm :
Cordon extra-souple équipé d'un côté d'une pointe de touche 2 mm
(+ adaptateurs 4 mm)
et de l'autre d'une fiche coudée 4 mm protégée par un fourreau isolant rigide
Longueur : 110 cm
Tension : 1 000 V CAT III
Courant : 10 A
Matière : Silicone
Contacts en Or
(Nouvelle référence : DL99-2
Ancienne référence : DL 99)
Description
Paire de 2
cordons noir
et rouge
longueur 1,1
mètre
une
l'autre extrémité pointe
PVC
extrémité
de touche 2 mm
banane
mâle
l'autre extrémité pointe
coudée 4 de touche 2 mm avec Silicone
mm de
adaptateur 4 mm
sécurité
Référence
DL91
DL99
TESTEUR DE CAPTEURS
ATE-0000-002
Caractéristiques principales:
Permet un contrôle rapide de divers types de capteurs
(inductifs, capacitifs, photoélectriques et ultrasons) à 10 ... 30 V
Possibilité de raccordement pour appareils PNP et NPN,
versions à fermeture et à ouverture
Détection automatique PNP/NPN
Indicateurs à LED et sonore
Cible en acier (pas normalisée!) intégrée pour contrôle de capteurs inductifs
Alimentation par une seule pile 9 V (type CEI 6LR61)
Chargeur et accu disponibles
Indication LED de l'état de la pile
Convertisseur de tension incorporé
Déclenchement automatique après env. 30 secondes de non-utilisation
Caractéristiques techniques:
Tension de service pour capteur
Consommation max. du capteur
Limitation de courant
Affichages:
Tension de service
Remplacer pile
Sortie commutée (PNP ou NPN)
Signal sonore:
sortie déclenchée / enclenchée
sortie enclenchée / déclenchée
Type de pile
Durée de vie de la pile
Poids (pile incluse)
Indice de protection
18 VDC
50 mA
incorporée
LED verte
LED verte clignotante
LED jaune
beep 2800 Hz
beep 2400 Hz
6AM6 / IEC 6LR61 / Transitor (9V)
>5h
131 g
Désignation
IP 40
Testeur de capteurs
Dimensions :
Référence
ATE0000002
Cible
Bornes
Prise pour
chargeur
Bouton
démarrage
Leds état de sortie
Led état de la pile
Compartiment pile
