ENROULEURS A USAGE INDUSTRIEL

Transcription

3.3
Section

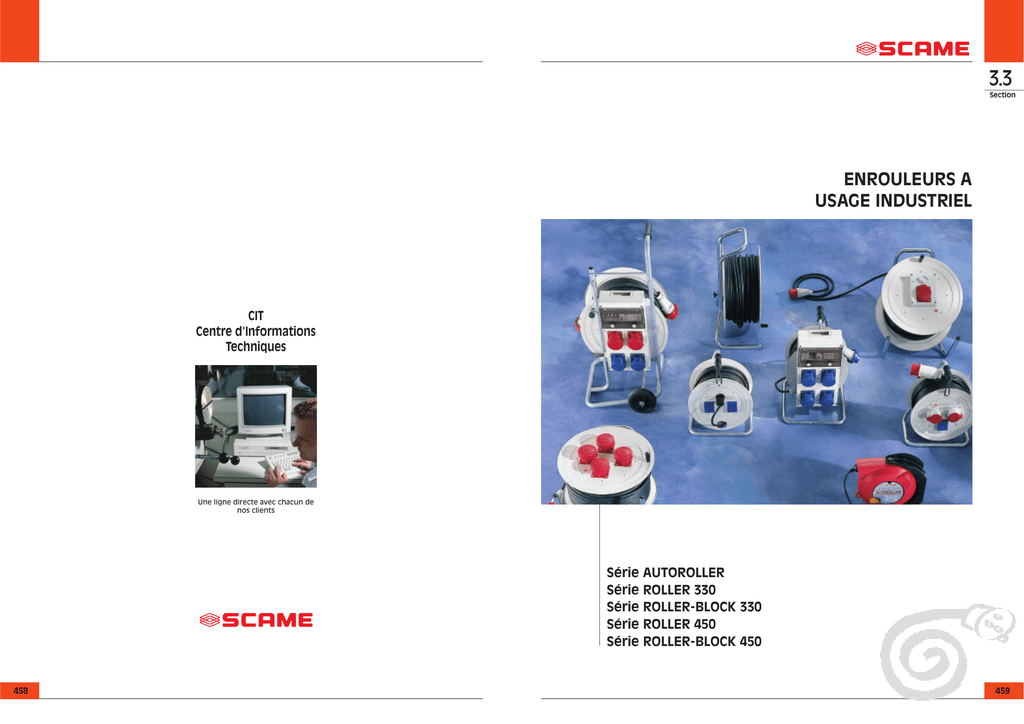

ENROULEURS A
USAGE INDUSTRIEL
CIT
Centre d'Informations
Techniques
Une ligne directe avec chacun de
nos clients
Série
Série
Série
Série
Série
458
AUTOROLLER
ROLLER 330
ROLLER-BLOCK 330
ROLLER 450
ROLLER-BLOCK 450
459
Enrouleurs industriels
3.3
Section
NORMES DE REFERENCE
Norme internationale
IEC 61242
Norme européenne
EN 61242
Accessoires électriques
Enrouleurs à usage domestique et similaires
Première édition - Février 1995
Norme internationale
IEC 61316
Enrouleurs à usage industriel
Première édition - décembre 1994
CARACTERISTIQUES GENERALES
MATERIAU
Les enrouleurs de la Série ROLLER dotés de fiche, câble
d'alimentation et prises câblées, sont destinés à
l'alimentation d'appareils mobiles et portatifs.
Les enrouleurs de la Série Roller sont réalisés en matériau
thermoplastique présentant les caractéristiques
suivantes:
- Résistance à la chaleur et à la flamme selon norme IEC
60670
- Autoextinguibilité en conformité à la norme IEC
60695-2-1 (650°C)
- Grande résistance aux chocs même à basses
températures
- Excellentes caractéristiques d'isolation diélectrique
et de résistance aux cheminements électriques
- Bonne stabilité thermique et dimensionnelle
- Température d'utilisation: de -15°C à +60°C
- Excellente résistance aux acides minéraux dilués, aux
solutions alcalines, aux alcools, aux graisses et huiles
minérales
- Bonnes caractéristiques d'inaltérabilité
Avec la série ROLLER, SCAME offre une gamme
complète, en mesure de satisfaire aux exigences les
plus communes.
VERSIONS
La gamme d'enrouleurs ROLLER est constituée de cinq
séries:
Série AUTOROLLER
prévue pour l'installation fixe tant à l'intérieur qu'à
l'extérieur et dotée d'un enroulement automatique
des câbles par dispositif de rappel à ressort avec
mémoire (breveté).
CARACTERISTIQUES DES CABLES
CABLE H05VV-F (PVC)
CENELEC HD 21
CEI 20-20
UNEL 35746
Conditions d'utilisation les plus communes:
• pour installation dans les appartements, cuisines,
bureaux;
• pour appareils électroménagers même en milieu
humide;
• pour pose fixe et pour branchement d'appareillages
mobiles;
• pour branchements sujets à sollicitations mécaniques
moyennes (par ex. machines à laver, sèche-cheveux,
réfrigérateurs);
• admet le branchement d'appareils électroménagers
et de chauffage à condition qu'il n'entre pas en
contact avec les parties chaudes et ne soit pas soumis
aux radiations thermiques;
• approprié pour usage à l’intérieur même en locaux
particulíerement secs ou humides;
• pas approprié pour les installations fixes à l'extérieur;
•à
l'extérieur,
uniquement
pour
utilisation
intermittente ou temporaire;
• peut également être utilisé dans certains milieux de
travail à condition qu'il ne soit pas soumis à une usure
excessive, (atelier de couture ou locaux semblables);
• rayon de courbure minimum conseillé: 8 fois le
diamètre extérieur maximum pour service mobile;
• effort de traction à la pose: il est conseillé de ne pas
aller au-delà de 50 N par millimètre carré de section
du cuivre (somme des sections des conducteurs).
CABLE H07RN-F (CAOUTCHOUC)
CENELEC HD 22
CEI 20-19
UNEL 35364
Conditions d'utilisation les plus communes:
• pour installations en locaux secs, humides ou
mouillés, en plein air, en atelier même avec
atmosphère explosive.
• pour connexions soumises à sollicitations mécaniques
moyennes comme appareillages d'ateliers industriels,
agricoles ou de chantiers BTP, baladeuses, outils
électriques, moteurs...;
• permet d'utiliser jusqu'à 1000V avec installation fixe
protégée (avec tubes et appareillages adaptés)
• rayon de courbe minimum conseillé: 8 fois le
diamètre extérieur maximum pour service mobile;
• effort de traction à la pose: il est conseillé de ne pas
aller au-delà de 50 N par millimètre carré de section
du cuivre (somme des sections des conducteurs).
Fiches
et prises
Adaptateurs
Enrouleurs
domestiques
Douilles
TV/téléphone
Plaques et
appareillages
Boîtiers
Fiches et
prises
Prises
verrouillables
Interrupteurs
Éclairage
Séries ROLLER 330 ET ROLLER-BLOCK 330
destinées
tant
aux
utilisations
intérieures
qu'extérieures, pour applications domestiques ou
similaires et industrielles. Ces enrouleurs sont dotés
d'un tambour d'enroulement de 330 mm de diamètre.
Les versions ROLLER-BLOCK peuvent être associées aux
coffrets de distribution BLOCK 4: l'ensemble coffret /
enrouleur est portatif.
DEFINITION DES SYMBOLES - page 631
Conforme aux normes
européennes (CENELEC
Tension nominale
03 (300/300V~)
05 (300/500V~)
07 (450/750V~)
Séries ROLLER 450 ET ROLLER-BLOCK 450
destinés
tant
aux
utilisations
intérieures
qu'extérieures, ils sont dotés d'un tambour
d'enroulement de 450 mm de diamètre. Les enrouleurs
de la série ROLLER-BLOCK peuvent être associés au
coffrets de distribution BLOCK4: l'ensemble coffret /
enrouleur est monté sur roues.
VV isolant et gaine en PVC
RN isolant en caoutchouc et
gaine en Néoprène
{
{
SCAME propose de nombreuses versions d'enrouleurs
entièrement câblés et équipés de différents types de
prises industrielles et/ou domestiques et de dispositifs
de protection. Tous les enrouleurs SCAME sont soumis
à un contrôle soigné avant expédition: une garantie
pour le client qui recevra un produit performant et
correspondant aux dernières normes techniques et
naturellement marqué
.
460
Conducteur flexible
GARANTIE
H 05 VV - F
Sigle d'identification du câble (CEI 20-20 et CENELEC HD21).
Armoires,
coffrets
Adaptateurs
CONSEILS D'UTILISATION DES ENROULEURS SCAME
Enrouleurs
industriels
❖ Ne jamais utiliser dans les lieux présentant des risques
d'explosion ou d'incendie.
❖ Pendant l'utilisation, si le câble est posé au sol, faire
attention qu'il ne soit pas endommagé ou écrasé
(passage de véhicules ou charges lourdes); le cas
échéant, prévoir une protection mécanique
appropriée.
Accessoires
Dispositifs
de connexion
❖ Après utilisation toujours enrouler soigneusement le
câble sur le tambour.
❖ Contrôler périodiquement le bon état du câble (il ne
doit présenter aucun signe d’usure, d’écrasement ni
de rupture) et la continuité électrique des conducteurs
de phase et de terre.
Tubes
Goulottes
461
Série AUTOROLLER
3.3
Section
ENROULEURS AUTOMATIQUES
CARACTERISTIQUES TECHNIQUES
CARACTERISTIQUES DE CONSTRUCTION
Réalisés en thermodur antichoc, les enrouleurs de la
Série AUTOROLLER sont caractérisés par une bonne
rigidité mécanique et par une excellente résistance aux
chocs. Couleur rouge RAL 3020.
Un dispositif breveté permet l'enroulement rapide et
sûr. Un sélecteur permet de choisir le mode d'utilisation
désiré:
- réenroulement partiel (avec mémoire de position)
- réenroulement total
1 - Etrier de fixation murale
Réalisé en thermodur, il permet de fixer l'enrouleur au
mur et garantit une rotation maximum de 310°
Température d'utilisation:
- de - 5°C à +40°C
- excellente résistance aux intempéries
- haute résistance aux rayons UV
Autoextinguibilité
- selon la norme CEI 695-2-1 (test du fil incandescent):
650°C
2 - Boîtier
Une enveloppe thermoplastique robuste contient le
dispositif d'enroulement automatique du câble par
ressort de rappel à haute résistance.
La continuité électrique est assurée par des contacts à
friction avec anneau collecteur et brosses (capacité
10A).
Deux rouleaux guide-câble facilitent l'enroulement.
3 - Sélecteur
Le dispositif de rappel automatique offre plusieurs
options illustrées dans les "Instructions d'utilisation".
La fonction désirée s'obtient en tournant la manette
cadenassable.
4 - Transformateur (SELV)
L'étrier de fixation peut être doté d'un transformateur
de sécurité. Un interrupteur bipolaire lumineux
connecté au primaire du transformateur signale la
présence de tension. Un fusible au secondaire protège
le transformateur contre les surtensions.
5 - Câble
Le tambour permet d'utiliser des câbles d'une
longueur maximum de 16 mètres. L'enroulement
correct du câble est garanti aussi bien avec câble en
PVC qu'en caoutchouc.
6 - Alimentation
L'alimentation peut se faire soit à travers la partie fixe
soit à travers le câble de sortie de l'enrouleur.
Les versions câblées en usine sont dotées d'une fiche
mobile reliée à la partie fixe et d'une prise mobile ou
d'une baladeuse reliée au câble de l'enrouleur.
Il s'agit d'un enrouleur professionnel automatique
avec rappel du câble par ressort, destiné aux
utilisations industrielles et installations fixes en saillie.
Livré avec câble seul, ou avec prise et fiche ou mobile
avec baladeuse et, en option avec transformateur de
sûreté 12V ou 24V
VERSIONS
Trois versions disponibles:
- avec câble, sans fiche ni prise
- avec câble, fiche et prise mobile
- avec câble, fiche et baladeuse
Longueurs disponibles: de 8 m à 16 m.
Adaptateurs
Enrouleurs
domestiques
Douilles
TV/téléphone
Indice de protection
- de IP20 a IP43 (selon le modèle)
Câble:
- type H05VV-F (PVC)
approuvé IMQ-HAR tension nominale 300-500V~
- type HO7RN-F (caoutchouc)
Fiches
et prises
CONSEILS POUR LE CÂBLAGE
Les versions livrées sans fiche ni prise peuvent être câblées
directement aux appareils à alimenter en apportant un soin
particulier à la fixation du câble. Une installation correcte prévoit
un serre-câble en mesure de limiter les efforts de traction et un
passe-câble en mesure de le protéger contre les abrasions.
Plaques et
appareillages
Boîtiers
4
APPLICATIONS
Fiches et
prises
Les conditions d'utilisation les plus communes sont:
- pour utilisations non sévères tant à l'intérieur qu'à
l'extérieur en zones industrielles, dans les ateliers et
les laboratoires;
Prises
verrouillables
- pour les branchements sujets à sollicitations
mécaniques moyennes avec appareillage électrique
utilisé dans l'industrie, les ateliers, dans l'agriculture
(comme
baladeuses,
outillage
électronique,
moteurs etc).
2
Interrupteurs
- pour installation fixe même sur appareillages mobiles.
Éclairage
Baladeuse. Conforme aux prescriptions du DPR 27.4.1955 n. 547 art.
317 et à la norme EN 60598-2-8. Elle est pourvue d’une poignée en
matériau isolant non hygroscopique et d'un panier de protection.
Elle garantit une isolation parfaite de toutes les parties sous tension.
Un crochet permet l'accrochage lorsqu'elle n'est pas utilisée.
Armoires,
coffrets
Etrier de fixation. Permet la fixation de l'Autoroller sur une
surface verticale. Il est prévu pour la fixation du transformateur.
Sur l'arrière de l'étrier il existe un double dispositif de blocage
du câble. L'étrier correctement installé permet une rotation de
l’enrouleur de 310°.
Adaptateurs
Enrouleurs
industriels
1
Accessoires
3
Dispositifs
de connexion
5
6
1. Ergot d’arrêt enclenché
2. Ergot d’arrêt déclenché
462
12V
24V
Tubes
Goulottes
463
Série AUTOROLLER
3.3
Section
ENROULEURS AUTOMATIQUES AVEC DISJONCTEUR
ENROULEURS AUTOMATIQUES A USAGE INDUSTRIEL
A câbler
Câblés prêts à l'usage
Normes de référence: IEC 61242 (EN 61242) - IEC 61316
Normes de référence: IEC 61242 (EN 61 242) - IEC 61316
❖ La puissance maximale est indiquée sur chaque pièce.
- Etrier de fixation en matériau thermoplastique
- Rappel du câble par ressort
- Câble avec extrémités dénudées
- Etrier de fixation en matériau thermoplastique
- Tension nominale 220-250V~
- Rappel du câble par ressort
• Dimensions: page 479
Fiches
et prises
Adaptateurs
Enrouleurs
domestiques
AVEC CABLE, FICHE ET PRISE VOLANTES POUR USAGE DOMESTIQUE - IP40
AVEC CABLE TYPE H05VV-F - IP41
- Tension nominale 250V~
COURANT MAX.
CABLE ENROULE (*)
CABLE
16m 2x1mm2
2 POLES
4A
PUISSANCE MAX.
CABLE ENROULE
950W-230V~
CONDITIONNEMENT
1
REF.
ARTICLE
CABLE
12m 3x1,5mm2
6A
1350W-230V~
1
751.0215-D
10m 2x2,5mm
10A
2000W-230V~
1
751.0225-D
2
COURANT MAX.
CABLE DEROULE
751.0210-D
12m 2x1,5mm
2
- Câble type H05VV-F
- Fiche: CEI 23-16 250V 2P+T 16A i
- Prise: CEI 23-16 220V 2P+T 16A bivalente i
6A
Douilles
PUISSANCE MAX. CONDITION- REF.
CABLE DEROULE
NEMENT ARTICLE
1500W - 230V~
1
TV/téléphone
751.1315-D
Plaques et
appareillages
4A
1050W-230V~
1
751.0310-D
12m 3x1,5mm
6A
1500W-230V~
1
751.0315-D
8m 3x2,5mm2
10A
2300W-230V~
1
751.0325-D
14m 3x1mm2
3 POLES
(2P+T)
2
(*) Attention: Les enrouleurs de la Série AUTOROLLER doivent être protégés contre les
surtensions par des dispositifs de protection appropriés, installés en amont et avec courant
nominal inférieur à la valeur indiquée sur le tableau.
AVEC CABLE, FICHE ET BALADEUSE - IP20
-
CABLE
COURANT MAX.
CABLE DEROULE
4A
60W - 230V~
1
751.7210-D
2,5A (fus.)
60W - 12-24V~
1
751.9210*
16m 2x1mm2
sans transformateur
L’enrouleur est pourvu d’un ressort pour le rappel automatique du câble. Ce dispositif
mécanique est continuellement en fonction : Il faut donc accompagner le câble et ne
JAMAIS le laisser libre de s’enrouler tout seul.
Pour l’utilisation avec machines automatiques, prédisposer des protections pour éviter
tout risque envers les personnes ou les choses en cas de rupture du câble ou du ressort.
L’enrouleur est aussi doté d’un dispositif de blocage du câble à chaque tour de tambour.
Pendant l’utilisation avec câble déroulé et dispositif d’arrêt branché, s’assurer que le câble
ne subisse pas de chocs accidentels (d’où risque le déblocage du dispositif d’arrêt et
enroulement non contrôlé du câble).
16m 2x1mm
230/12-24V~
2
Fiches et
prises
TRANSFORMATEUR
MODE D’EMPLOI
ENROULEUR AVEC TRANSFORMATEUR
Le transformateur a une puissance de 60 Watt et est protégé par des disjoncteurs contre les risques de
courts circuits et de surcharge dûs à l’utilisation d’ampoules de puissance supérieure à 60W.
En cas de surcharge, le disjoncteur interrompt le circuit ; pour le réarmement attendre quelques
instants pour permettre le refroidissement du disjoncteur avant de pousser le bouton A pour le
fonctionnement à 12 Volt ou le bouton B pour le fonctionnement à 24 Volt.
Pour changer de tension, il faut couper l’alimentation, devisser la vis F et déplacer le câblage G dans la
borne indiquant la tension désirée.
Boîtiers
Câble type H05VV-F
Fiche: Standard français 250v~- 2P+T - 10 A
Douille E27
Puissance max. ampoule 60W
Transformateur SELV 60VA - 50Hz g
Fusible de protection sur le secondaire du transformateur
CABLE DEROULE
NEMENT ARTICLE
Prises
verrouillables
Interrupteurs
*sans disjoncteur
Éclairage
AVEC CABLE, FICHE ET BALADEUSE - IP40
-
Câble type H07RN-F
Fiche: Série EUREKA 250v~- 2P+T - 16A - 6h
Douille E27
Puissance max. ampoule 60W
Transformateur SELV 60VA - 50Hz g
Fusible de protection sur le secondaire du transformateur
CABLE
TRANSFORMATEUR
14m 2x1mm2
230/12-24V~
Armoires,
coffrets
Adaptateurs
CABLE DEROULE
NEMENT ARTICLE
60W
1
756.9211*
Enrouleurs
industriels
*sans disjoncteur
Accessoires
APPAREILS D’ECLAIRAGE PORTATIFS HEAVY DUTY
- Couleur noire
CULOT
Sans cable et fiche
E27
CONDITION- REF.
NEMENT
ARTICLE
1
770.250
Remarque: Sur demande nous réalisons des enrouleurs avec fiches et prises à usage domestique
conformes aux standards européens.
464
Dispositifs
de connexion
Tubes
Goulottes
465
Série ROLLER 330
3.3
Section
ENROULEURS A USAGE INDUSTRIEL, DOMESTIQUE
ET SIMILAIRES
Réalisés en technopolymère autoextinguible, à haute
résistance mécanique, de couleur gris RAL 7035. Les
enrouleurs de la Série ROLLER 330 sont particulièrement
appropriés aux utilisations artisanales, industrielles,
tertiaires et domestiques en général. Les configurations
offertes satisfont à la quasi totalité des installations
modernes.
1 - Support portatif et support porte-coffret
Réalisé en tube d'acier galvanisé, traité contre la
corrosion, le support est muni d'une poignée
ergonomique, en matériau isolant, avec crochet
élastique pour le blocage de la bobine.
Une plaque métallique fixée au support mobile permet
d'encastrer toutes les versions du coffret BLOCK 4 et de
les fixer à l'aide de deux étriers métalliques fournis dans
le kit accessoires du ROLLER-BLOCK 330.
- de - 25°C à +40°C
Autoextinguibilité
- selon la norme IEC 60695-2-1 (test du fil incandescent):
650°C
Indice de protection
- IP20 - IP44 - IP55 (selon les modèles)
VERSIONS
Pour applications domestiques (Norme IEC 61242 - EN 61242):
Câble PVC - IP20 avec et sans disjoncteur
- avec 2 prises domestiques
- avec 2 prises domestiques et fiche fixe à pôles alignés
- avec 4 prises domestiques
Pour applications industrielles (Norme IEC 61316):
Câble caoutchouc - IP44 /IP55 - avec sécurité thermique
d’échauffement du câble
- avec 2 prises industrielles et 1 prise domestique
- avec 2 prises industrielles
- avec 1 prise verrouillable
- avec 1 prise et support pour coffret série BLOCK 4
Longueurs de câble: 20m, 30m ou 40 mètres.
Câble:
approuvé IMQ-HAR
- type HO7RN-F (caoutchouc haute résistance) tension
nominale 450-750V~
- type H05VV-F (PVC polyvinychlorure) tension
nominale 300-500V~
APPLICATIONS
Toutes les versions avec câble PVC et prises domestiques
sont appropriées aux utilisations à l'intérieur, avec faible
niveau de pollution et absence d'eau (par ex. ateliers
d'artisans, de bricoleurs, de jardinage, de mode et dans le
tertiaire en général...)
2 - Tambour Ø 330 mm
Réalisé en matériau isolant, il reçoit le câble lorsqu'il
est enroulé.
Une poignée réalisée directement sur le tambour
facilite le rembobinage du câble.
Un embout permet l'entrée des câbles et en garantit
l’étanchéité.
A l'intérieur du tambour sont logés les composants
électriques (prises, câblages, disjoncteurs et
contacteurs).
3 - Disque avant porte-prises
Plusieurs combinaisons de prises sont possibles.
Sur le disque porte-prises est positionnée la
commande du disjoncteur protégé par un capuchon
transparent ainsi qu'une étiquette portant les conseils
d'utilisation. Le câble en entrée est fixé au disque à
l'aide d'un serre-câble afin d'éviter que les efforts de
traction et de torsion se transmettent aux cosses des
bornes des appareils.
4 - Prises et fiches d'alimentation
En matériau antichoc, autoextinguible, elles sont
conformes aux normes CEI 309 et ont reçu les labels de
qualité de la plupart des organismes européens
5 - Câble
Les versions domestiques sont équipées de câble PVC
(HO5VV-F) alors que les versions industrielles ont un
câble caoutchouc haute résistance (H07RN-F).
6 - Sécurité thermique d’échauffement du câble (*)
Un dispositif bimétallique est positionné sur le câble
d'alimentation, en série avec le circuit d'alimentation,
et contrôle que la température de fonctionnement ne
franchisse pas le seuil établi: en cas de chaleur
anormale, le disjoncteur ouvre le circuit, interrompant
l'alimentation. Le réarmement n'est possible que
manuellement et uniquement lorsque la température
est inférieure au seuil de déclenchement.
7 - Contacteur
Installé en série sur le circuit d'alimentation dans le cas
du triphasé.
Il est commandé par le disjoncteur thermique.
Fiches
et prises
Adaptateurs
Enrouleurs
domestiques
Douilles
TV/téléphone
Plaques et
appareillages
Boîtiers
Fiches et
prises
1
Prises
verrouillables
Les versions avec câble caoutchouc haute résistance sont
indiquées pour les applications en conditions plus
sévères (présence d'eau, de poussière, chocs, vibrations
ou usure excessive) comme par exemple, les chantiers de
BTP, menuiseries, charpenteries et ateliers en général.
ROLLER 330
Support portatif
Interrupteurs
Éclairage
2
Cette photographie permet de voir le serre-câble, le bornier, le
disjoncteur, le contacteur, les protections isolantes du pivot et
le crochet élastique.
Armoires,
coffrets
La version avec prise verrouillable est particulièrement
appropriée à l'utilisation dans les Etablissements Recevant du
Public (ERP).
Adaptateurs
6
3
Enrouleurs
industriels
Accessoires
ROLLER-BLOCK 330
Support porte-coffret
5
Dispositifs
de connexion
4
(*) ATTENTION: Le disjoncteur n’étant pas un interrupteur
sectionneur, les opérations d’entretien ne doivent être
effectuées qu’après avoir sectionné le circuit. La sécurité
thermique ne protège pas la charge contre les surtensions ou
les courts-circuits.
4
Tubes
Goulottes
466
467
Série ROLLER 330
3.3
Section
ENROULEURS A USAGE DOMESTIQUE ET SIMILAIRES
ENROULEURS A USAGE DOMESTIQUE ET SIMILAIRES
Normes de référence: IEC 61242 (EN 61242)
Normes de référence: IEC 61242 (EN 61242)
- Câble type H05VV-F (PVC)
- Conditionnement: 1
- Câble type H05VV-F (PVC)
Adaptateurs
AVEC 4 PRISES ET DISJONCTEUR - IP20
AVEC 2 PRISES ET FICHE FIXE, SANS DISJONCTEUR - IP20
Enrouleurs
domestiques
PRISES
PUISSANCE
MAXIMALE
ALIMENTATION
PRISES
Fiches
et prises
PUISSANCE (W)
MAXIMALE
ALIMENTATION
Douilles
REF.
ARTICLE
CABLE
2P+T
2P+T
2P+T
francoallemande
4
2
3
FICHE
16A
2P+T
2
italienne
1
italienne
4
francoallemande
TYPE
TENS.
METRES
(V~)
3x2,5
30
2000
3600
230
i 746.3000-384
3x1,5
40
1500
3600
230
i 746.4000-384
3x2,5
30
2000
3600
230
i 746.3000-010
3x1,5
40
1500
3600
230
i 746.4000-010
3x2,5
30
2000
3600
230
i 746.3000-385
3x1,5
40
1500
3600
230
i 746.4000-385
3x2,5
30
2000
3600
230
746.3000-349
3x1,5
40
1500
3600
230
746.4000-349
CABLE
2P+T
2P+T
FICHE
16A
2P+T
1
1
italienne
2
italienne
TENS.
REF.
ARTICLE
TYPE
METRES
3x2,5
30
2000
3600
230
746.3005-386
3x1,5
40
1500
3600
230
746.4005-386
3x2,5
30
2000
3600
230
746.3005-387
3x1,5
40
1500
3600
230
746.4005-387
(V~)
TV/téléphone
Le câble peut être complètement séparé du tambour.
Prise 2P+T 16A bivalente à l'extrémité.
Plaques et
appareillages
Boîtiers
Fiches et
prises
AVEC 2 PRISES ET DISJONCTEUR - IP20
PRISES
PUISSANCE (W)
PRELEVABILE
MAXIMALE
ALIMENTATION
Prises
verrouillables
CABLE
FICHE
2P+T
2P+T
2
2
TENS.
REF.
ARTICLE
Interrupteurs
TYPE
METRES
française
16A
3x2,5
30
2000
3600
230
746.3000-388
3x1,5
40
1500
3600
230
746.4000-388
anglaise
13A
3x2,5
30
2000
3600
230
746.3000-389
3x1,5
40
1500
3600
230
746.4000-389
(V~)
2P+T
Éclairage
Armoires,
coffrets
Adaptateurs
Enrouleurs
industriels
Accessoires
Dispositifs
de connexion
Tubes
Remarque:
Les prises domestiques SCAME à couvercle fermé assurent un indice de protection IP44.
468
Goulottes
469
Série ROLLER 330
3.3
Section
Norme de référence: IEC 61316
- Câble type H07RN-F (CAOUTCHOUC)
- Câblés prêt à l'utilisation
- Câble type H07RN-F (CAOUTCHOUC)
Fiches
et prises
Adaptateurs
PRISES
PUISSANCE (W)
MAXIMALE
ALIMENTATION
Enrouleurs
domestiques
AVEC 1 PRISE VERROUILLABLE ET DISJONCTEUR - IP55
AVEC 2 PRISES INDUSTRIELLES ET 1 DOMESTIQUE ET DISJONCTEUR - IP20
PRISES
PUISSANCE
MAXIMALE (W)
ALIMENTATION
Douilles
REF.
ARTICLE
CABLE
2P+T
3P+T 3P+N+T 2P+T
TYPE METRES
2P+T
3x2,5
30
1800
3600
230 i 746.3010-054
2P+T
3x2,5
30
1800
3600
230 i 746.3010-056
3P+N+T
5x2,5
20
5000
11000
400 i 746.2010-101
1
3P+N+T
5x2,5
20
5000
11000
400 i 746.2010-390
1
3P+N+T
5x2,5
20
5000
11000
400 i 746.2010-102
3P+N+T
5x2,5
20
5000
11000
400 i 746.2010-052
2P+T
1
2
1
1
2
2
1
1
TENS.
FICHE
16A
1
(V~)
2P+T
2P+T
3P+T
3P+N+T
2
2
2
1
1
1
1
1
FICHE
16A
TYPE
TENS.
2P+T
3x2,5
30
1800
3600
230
i 746.3512-350
3P+T
4x2,5
30
4500
11000
400
i 746.3512-351
3P+N+T
5x2,5
20
5000
11000
400
i 746.2512-352
METRES
(V~)
TV/téléphone
Fiches et
prises
Prises
verrouillables
PRISES
TENS.
METRES
3x2,5
30
1800
3600
230
i 746.3010-077
3P+T
4x2,5
30
4500
11000
400
i 746.3010-091
3P+N+T
5x2,5
20
5000
11000
400
i 746.2010-093
3P+N+T
5x2,5
20
5000
11000
400
i 746.2010-075
REF.
ARTICLE
CABLE
(V~)
2P+T
PUISSANCE
MAXIMALE (W)
ALIMENTATION
REF.
ARTICLE
2P+T
3P+T
3P+N+T
1
1
1
FICHE
16A
TYPE
METRES
2P+T
3x2,5
30
1800
3600
230
746.3025-350
3P+T
4x2,5
30
4500
11000
400
746.3025-351
3P+N+T
5x2,5
20
5000
11000
400
746.2025-352
(V~)
Éclairage
3P+T
ROLLER-BLOCK 330 AVEC DISJONCTEUR - IP55
PUISSANCE (W)
MAXIMALE
ALIMENTATION
3P+N+T
2
2
2
1
1
FICHE
16A
TYPE
Avec support pour coffret Série BLOCK 4
REF.
ARTICLE
TENS.
METRES
1
1
(V~)
Enrouleurs
industriels
2P+T
3x2,5
30
1800
3600
230
746.3525-350
3P+T
4x2,5
30
4500
11000
400
746.3525-351
3P+N+T
5x2,5
20
5000
11000
400
746.2525-352
Accessoires
1
2P+T
3x2,5
30
1800
3600
230
i 746.3510-077
3P+T
4x2,5
30
4500
11000
400
i 746.3510-091
3P+N+T
5x2,5
20
5000
11000
400
i 746.2510-093
3P+N+T
5x2,5
20
5000
11000
400
i 746.2510-075
Remarque:
Les prises domestiques SCAME à couvercle fermé assurent un indice de protection IP44.
470
Armoires,
coffrets
Adaptateurs
CABLE
2P+T
Interrupteurs
TENS.
AVEC 2 PRISES SANS DISJONCTEUR - IP55
PRISES
Plaques et
appareillages
Boîtiers
PUISSANCE (W)
MAXIMALE
CABLE
TYPE
3P+N+T
Avec support pour coffret Série BLOCK 4
ALIMENTATION
FICHE
16A
3P+T
ROLLER-BLOCK 330 AVEC DISJONCTEUR - IP44
AVEC 2 PRISES SANS DISJONCTEUR - IP44
PRISES
REF.
ARTICLE
CABLE
Dispositifs
de connexion
Tubes
Goulottes
471
Série ROLLER 450
3.3
Section
CARACTERISTIQUES TECHNIQUES
Réalisé en thermodur indiqué pour utilisations à
l’extérieur, couleur gris RAL 7035, avec rigidité
mécanique élevée et bonne résistance aux chocs.
Différents modèles de disques à perforation défonçables
permettent la pose de prises avec dispositifs de
protection et les nombreuses combinaisons sont en
mesure de satisfaire à toutes les exigences.
1 - Support portatif et support porte-coffret à roulettes
Réalisés en tube d'acier traité contre la corrosion, les
supports garantissent robustesse, stabilité et
longévité. Le support porte-coffret mobile est doté de
deux roues en caoutchouc qui permettent un
déplacement aisé.
Une plaque métallique fixée au support mobile permet
de monter rapidement le coffret BLOCK 4 à l'aide de
deux étriers métalliques fournis dans le kit accessoires.
Déplacement, déroulement et récupération du fil
peuvent être effectués rapidement et facilement.
2 - Disque arrière
Le mouvement du disque, réalisé en matériau
thermoplastique, antichoc, est contrôlé par un frein à
vis réglable qui permet de stopper la rotation du
tambour et de bloquer le câble à la longueur désirée.
Le frein empêche le déroulement et l'enroulement
involontaire du câble.
3 - Tambour Ø 450 mm
Réalisé en matériau thermoplastique.
Les câbles d’alimentation entrent par un embout qui
garantit l’étanchéité.
Un serre-câble fixe le câble à l’entrée du tambour, afin
d’éviter des efforts de traction sur les bornes d'arrivée.
Le tambour peut recevoir le transformateur de
sécurité.
4 - Disque avant porte-prises
Plusieurs modèles de disques permettent de réaliser
de nombreuses combinaisons avec prises et interrupteurs.
Une poignée facilite l'enroulement du câble.
- de -25°C à +90°C
Autoextinguibilité:
Selon IEC 60695-2-1 (test du fil incandescent): 650°C
Indice de protection:
IP44 - IP55 (suivant les modèles)
Câble:
- type H07RN-F (caoutchouc haute résistance)
APPLICATIONS
Enrouleurs professionnels pour usage industriel,
également indiqués pour utilisations sur chantiers.
Conçus pour l’utilisation soit en conditions normales
soit sévères, ces enrouleurs servent à alimenter les
appareillages électriques mobiles et portatifs.
Ils sont livrés avec fiche, câble caoutchouc haute
résistance, prises et dispositifs de protection en option
lorsque le client en fait la demande.
Réalisés à l'aide de matériaux aux caractéristiques
mécaniques et électriques élevées, les enrouleurs
industriels ROLLER sont dotés d’une structure
particulièrement robuste, gage de longévité et d’un
branchement électrique sûr entre utilisateur et réseau
de distribution d'énergie.
Boîtier de protection des appareillages: (peut recevoir jusqu'à 8
modules DIN). Permet l’installation d’appareils de protection tels
que disjoncteurs différentiels et magnétothermiques.
5 - Prises
En matériau antichoc, autoextinguible, elles sont
conformes aux normes IEC 60309 et ont reçu les labels
de qualité IMQ et de la plupart des organismes
européens.
6 - Câble
Le tambour permet l’installation d’un câble d’une
d'une longueur maximale de 50 mètres.
La série ROLLER 450 est livrée avec câble en caoutchouc
haute résistance H07RN-F.
7 - Fiche d'alimentation
En matériau antichoc, autoextinguible, la fiche
d'alimentation est conforme aux normes IEC 60309 et a
reçu les labels de qualité IMQ et de la plupart des
organismes européens.
8 - Sécurité thermique d’échauffement du câble (*)
Un dispositif bimétallique est positionné en contact
direct avec le câble d'alimentation, en série avec le
circuit d'alimentation, et contrôle que la température
de fonctionnement ne franchisse pas le seuil établi: en
cas de chaleur anormale, le disjoncteur ouvre le circuit,
interrompant l'alimentation. Le réarmement n'est
possible que manuellement et uniquement lorsque la
température est inférieure au seuil de déclenchement.
9 - Contacteur
Installé en série sur le circuit d'alimentation pour le
triphasé.
Il est commandé par le disjoncteur thermique.
Fiches
et prises
Adaptateurs
Enrouleurs
domestiques
Douilles
TV/téléphone
Plaques et
appareillages
Boîtiers
Fiches et
prises
1
Prises
verrouillables
VERSIONS
Deux versions:
ROLLER 450
- avec support portatif
ROLLER-BLOCK 450 - avec support porte-coffret
mobile sur roulettes.
ROLLER 450
Support portatif
Interrupteurs
Longueurs de câble: 30 m et 50 m
Éclairage
2
3
Interrupteur de sécurité: Enrouleur particulièrement indiqué
pour locaux ou les normes prévoient l'utilisation de prises
verrouillages. Conseillé pour les locaux de spectacle public (CEI
64-8 752.52.4).
Armoires,
coffrets
Frein et support portatif: La structure de soutien est réalisée en
acier traité contre la corrosion et munie d'un frein à vis pour le
blocage du tambour.
Adaptateurs
4
Enrouleurs
industriels
5
ROLLER-BLOCK 450
Support porte-coffret mobile
Accessoires
7
8
6
Dispositifs
de connexion
(*) Attention: Le disjoncteur n’étant pas un interrupteur
sectionneur les opérations d’entretien ne doivent être
effectuées qu’après avoir sectionné le circuit. Le disjoncteur ne
protège pas la charge contre les surtensions ou les courtscircuits.
Tubes
Goulottes
472
473
Série ROLLER 450
3.3
Section
ROLLER-BLOCK 450
En vissant la plaquette sur l'arrière d'un coffret BLOCK 4
il est possible de réaliser une unité combinée
enrouleur-coffret.
avec protection et transformateur 250/24V~ SELV - IP44
Fiches
et prises
-
Support portatif en tube d'acier
Avec poignée pour faciliter l'enroulement du câble
Tambour Ø 450 mm avec fenêtre pour 4 modules DIN
Equipé de dispositifs de protection
Câble type H07RN-F
Adaptateurs
Enrouleurs
domestiques
• Unité d'entrée:
- Fiche d'alimentation IEC309 250V~ 2P+T 16A - 6h
avec label de qualité IMQ
- Dispositif de protection magnétothermique 2P 6A, caractéristique D
• Unité de transformation 250/24V~
- Transformateur torique 600VA Classe F - SELV
Douilles
g
• Unité de sortie:
- Trois prises IEC309 24V~ 2P 32A 6h avec label de qualité IMQ
- Dispositif de protection magnétothermique 2P 25A
TV/téléphone
i
Plaques et
appareillages
CABLE
CONDITIONNEMENT
REF.
ARTICLE
30m 2x1mm2
1
745.3009-361
50m 2x1mm2
1
745.5009-361
Boîtiers
Fiches et
prises
Prises
verrouillables
Interrupteurs
Outre la plaquette de support des coffrets, l'enrouleur est
équipé de roues permettant le déplacement de l'ensemble,
d'un crochet de retenue du cordon, d'une poignée
ergonomique et d'un frein de tambour.
Éclairage
Armoires,
coffrets
Adaptateurs
Enrouleurs
industriels
Accessoires
Dispositifs
de connexion
Tubes
Goulottes
474
475
Série ROLLER 450
3.3
Section
- Câble type H07RN-F
AVEC PRISE VERROUILLABLE ET DISJONCTEUR - 30m
AVEC 4 PRISES ET DISJONCTEUR - 30m
Fiches
et prises
Adaptateurs
Enrouleurs
domestiques
TYPES DE
PRISES
ALIMENTATION
FICHE
2P+T
3P+T
3P+N+T
1
1
1
TENS.
TYPES DE
PRISES
REF. ARTICLE
PUISSANCE (W)
IP44
FICHE
16A
CABLE
2P+T
3x2,5
1800
3600
230
745.3515-350
3P+T
4x2,5
4500
11000
400
745.3515-351
3P+N+T
5x2,5
5000
11000
400
745.3515-352
2P+T #
3x4
2500
5000
230
745.3515-355
2
3P+T #
4x4
7000
14000
400
745.3515-353
2
3P+N+T #
5x4
7000
14000
400
745.3515-354
3
(#) 32A
3
(V~)
ALIMENTATION
IP55
2P+T
3P+T
3P+N+T
4
4
4
REF. ARTICLE
PUISSANCE (W)
TENS.
16A
CABLE
2P+T
3x2,5
1800
3P+T
4x2,5
3P+N+T
Douilles
(V~)
IP44
IP55
3600
230
745.3005-012
745.3505-012
4500
11000
400
745.3005-013
745.3505-013
5x2,5
5000
11000
400
745.3005-096
745.3505-096
3P+N+T
5x2,5
5000
11000
400
745.3005-003
745.3505-003
3P+N+T
5x2,5
5000
11000
400
745.3005-006
745.3505-006
3P+N+T
5x2,5
5000
11000
400
745.3005-008
745.3505-008
3P+N+T
5x2,5
5000
11000
400
745.3005-094
745.3505-094
TV/téléphone
Plaques et
appareillages
Boîtiers
1#
1#
1#
2
2
1
1
Disponibles sur demande avec prises 32A
AVEC PRISE VERROUILLABLE ET DISJONCTEUR - 50m
TYPES DE
PRISES
ALIMENTATION
AVEC 4 PRISES ET DISJONCTEUR - 50m
TYPES DE
PRISES
REF. ARTICLE
PUISSANCE (W)
ALIMENTATION
Fiches et
prises
Prises
verrouillables
Interrupteurs
REF. ARTICLE
PUISSANCE (W)
Éclairage
FICHE
2P+T
3P+T
3P+N+T
1
1
1
TENS.
16A
CABLE
2P+T
3x2,5
1600
3600
230
745.5515-350
3P+T
4x2,5
4000
11000
400
745.5515-351
3P+N+T
5x2,5
4000
11000
400
745.5515-352
(V~)
IP44
FICHE
IP55
2P+T
(#) 32A
3P+T
3P+N+T
4
4
4
2
2
2
3
3
2
1
1
TENS.
16A
CABLE
(V~)
IP44
IP55
2P+T
3x2,5
1600
3600
230
745.5005-012
745.5505-012
3P+T
4x2,5
4000
11000
400
745.5005-013
745.5505-013
3P+N+T
5x2,5
4000
11000
400
745.5005-096
745.5505-096
3P+N+T
5x2,5
4000
11000
400
745.5005-003
745.5505-003
3P+N+T
5x2,5
4000
11000
400
745.5005-006
745.5505-006
3P+N+T
5x2,5
4000
11000
400
745.5005-008
745.5505-008
3P+N+T
5x2,5
4000
11000
400
745.5005-094
745.5505-094
Armoires,
coffrets
Adaptateurs
Enrouleurs
industriels
Accessoires
Disponibles sur demande avec prises 32A
Dispositifs
de connexion
Tubes
Goulottes
476
477
Série ROLLER-BLOCK 450
3.3
Section
Série AUTOROLLER
Série AUTOROLLER avec transformateur
Avec support mobile pour coffrets Série BLOCK 4
225
ALIMENTATION
172
60
128
3P+T
3P+N+T
FICHE
16A
CABLE
TENS.
2P+T
3x2,5
1800
3P+T
4x2,5
3P+N+T
= =
155
172
128
(V~)
IP44
IP55
3600
230
749.3005-350
749.3505-350
4500
11000
400
749.3005-351
749.3505-351
5x2,5
5000
11000
400
749.3005-352
749.3505-352
3P+T #
4x4
7000
14000
400
749.3005-353
749.3505-353
3P+N+T #
5x4
7000
14000
400
749.3005-354
749.3505-354
Enrouleurs
domestiques
60
IP55 - Back view
REF. ARTICLE
Douilles
Série ROLLER 330
2P+T
=
= =
155
PUISSANCE (W)
130
155
Le coffret BLOCK 4 n’est
pas fourni en série
AVEC UNE PRISE FIXE ET DISJONCTEUR - 30m
Adaptateurs
=
130
Remarque:
155
=
ø8
=
155
TYPES DE
PRISES
Fiches
et prises
ø8
Série ROLLER 450
TV/téléphone
450
1
1
1
330
252
Plaques et
appareillages
1#
572
Boîtiers
1#
Fiches et
prises
(#) 32A
298
AVEC UNE PRISE FIXE ET DISJONCTEUR - 50m
TYPES DE
PRISES
ALIMENTATION
395
IP44 - Front view
Interrupteurs
REF. ARTICLE
PUISSANCE (W)
Prises
verrouillables
Éclairage
ø450
3P+T
3P+N+T
1
1
1
FICHE
16A
CABLE
TENS.
2P+T
3x2,5
1600
3P+T
4x2,5
3P+N+T
5x2,5
(V~)
IP44
IP55
3600
230
749.5005-350
749.5505-350
4000
11000
400
749.5005-351
749.5505-351
4000
11000
400
749.5005-352
749.5505-352
Armoires,
coffrets
871
2P+T
Adaptateurs
(#) 32A
506
475
Enrouleurs
industriels
ø450
871
Accessoires
Dispositifs
de connexion
Tubes
506
478
(dimensions en mm)
475
Goulottes
479

ENROULEURS A USAGE INDUSTRIEL

Transcription

Documents pareils

Abaque section de câble électriq

1 2 3 Pour connecter deux Ti89 tanium / Ti84+

AF_Info_Pince de rail diagonale type DS206

Fiche technique QED PERFORMANCE MICRO

Vend Camescope Sony DCR-SR70E - Les annonces des Marraines

REF : HT 300 SO

Tore rectangulaire ouvrant 80x160mm Caractéristiques Valeur

RÈGLEMENT DE LA LAN-PARTY DU 6 juin 2009 À BELMONT DE

tas-87 aspirateur sans sac

TAS-89 ASPIRATEUR SANS SAC 1400W
