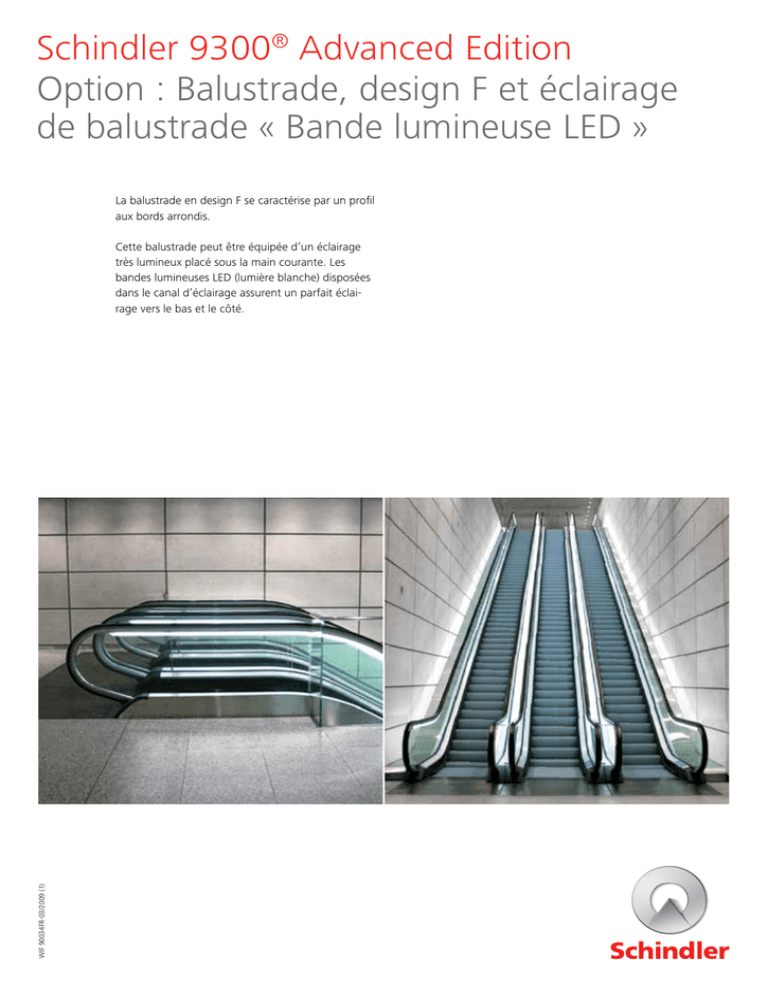

Schindler 9300® Advanced Edition Option : Balustrade, design F et

Schindler 9300® Advanced Edition
Option : Balustrade, design F et éclairage
de balustrade « Bande lumineuse LED »
La balustrade en design F se caractérise par un profil
aux bords arrondis.
WIF 90034FR-03/2009 (1)
Cette balustrade peut être équipée d’un éclairage
très lumineux placé sous la main courante. Les
bandes lumineuses LED (lumière blanche) disposées
dans le canal d’éclairage assurent un parfait éclairage vers le bas et le côté.
Schindler 9300® Advanced Edition
Option : Sets de plinthes de balustrade
Les entablements intérieur et extérieur sont réalisés
en profilés d’une seule pièce en aluminium ou en
acier inoxydable. L’entablement intérieur est vissé à
fleur de plinthe.
Deux sets sont proposés :
WIF 90034FR-03/2009 (2)
Électro-poudré
Entablements électro-poudrés, couleur selon la
gamme de couleurs Schindler, plinthes avec couche
antifriction noire
Hairline
Entablements et plinthes en acier inoxydable brossé,
grain 240
Schindler 9300® Advanced Edition
Option : Habillage latéral
Argenté
Les habillages latéraux en tôle d’acier galvanisée
constituent une solution esthétique et économique.
Ils sont particulièrement indiqués lorsque lappareil
doit encore être peint après le montage ou lorsque
le schéma de couleur n’a pas encore été fixé lors du
lancement de la production. La sous-face est préparée pour une application de peinture par le client.
WIF 90034FR-03/2009 (3)
Électro-poudré
Les habillages latéraux en tôle d’acier électro-poudrée
sont particulièrement résistants aux rayures. Leur traitement en usine garantit une qualité irréprochable.
La sous-face est préparée pour une application de
peinture par le client.
Hairline
Les habillages latéraux en acier inoxydable brossé,
grain 240, se caractérisent par une élégance intemporelle. La sous-face est préparée pour une application de peinture par le client.
Schindler 9300® Advanced Edition
Option : Habillage latéral et habillage
supplémentaire de la sous-face
WIF 90034FR-03/2009 (4)
Électro-poudré Plus
Avec un habillage latéral et un habillage supplémentaire de la sous-face en tôle d’acier électro-poudrée,
l’appareil séduit par son apparence esthétique.
Des coloris classiques permettent d’intégrer l’escalier mécanique dans n’importe quel environnement
architectural.
Hairline Plus
Avec un habillage latéral et un habillage supplémen­
taire de la sous-face en acier inoxydable brossé,
grain 240, l’appareil apporte une touche de distinction à chaque décor.
Schindler 9300® Advanced Edition
Option : Habillages spéciaux
Glace
Cette solution attrayante se compose d’un habillage
latéral en glace combiné à un habillage de la sousface en acier inoxydable.
Transparent
Cette option permet de voir l’intérieur de l’escalier
mécanique.
Transparent Premium
Les escaliers mécaniques pourvus d’un habillage
en glace et d’un éclairage de la charpente doivent
souvent être nettoyés. Avec ce type d’habillage, des
panneaux de verre à charnière facilitent le nettoyage.
Un contact de sécurité sur les panneaux empêche la
mise en marche de l’escalier mécanique tant qu’ils
sont ouverts.
WIF 90034FR-03/2009 (5)
Il est possible de prévoir des tubes fluorescents pour
éclairer la charpente. Ceux-ci sont disponibles dans
les tons : blanc, rouge, bleu, vert ou jaune. Cet
éclairage peut être combiné avec un habillage de la
charpente en panneaux de verre. Le déplacement
de la bande de marches crée des effets de lumière
intéressants qui animent l’intérieur de l’escalier
mécanique.
Schindler 9300® Advanced Edition
Option : Joints de la balustrade et
de l’habillage latéral
Optical
Joints des panneaux de la balustrade
et de l’habillage latéral alignés et
perpendiculaires à la main courante
WIF 90034FR-03/2009 (6)
Verticaux
Joints des panneaux de la balustrade
et de l’habillage latéral alignés et
verticaux
Schindler 9300® Advanced Edition
Option : Plaques palières et revêtement des
plaques porte-peignes en acier inoxydable
Sur demande, les plaques palières et le revêtement
des plaques porte-peignes antidérapants conformes
à la norme EN 115-1 sont disponibles en acier
inoxydable.
Exécution standard
Profilés d’aluminium rainurés avec
fond des rainures anodisé noir
WIF 90034FR-03/2009 (7)
Option
Acier inoxydable
Schindler 9300® Advanced Edition
Option : Éclairage de plinthe « LED »
WIF 90034FR-03/2009 (8)
Un éclairage dans la plinthe de la balustrade par
diodes électroluminescentes (LED) blanches, avec
un diamètre de lentille de 20 mm, peut être prévu.
Il se compose d’une série d’éléments LED distants de
300 mm les uns des autres installés dans les plinthes.
Schindler 9300® Advanced Edition
Option : Éclairage de plinthe Premium
« Bande lumineuse LED »
Dans ce type d’éclairage, des bandes lumineuses
LED (lumière blanche) sont intégrées dans la plinthe.
Le recouvrement de l’éclairage est en profilés de
polycarbonate résistants aux rayons ultraviolets. Cet
éclairage spécial assure un faisceau lumineux homogène sur toute la longueur de la plinthe.
WIF 90034FR-03/2009 (9)
La bande lumineuse LED en continu marie parfaite
sécurité et esthétisme dans les formes.
Schindler 9300® Advanced Edition
Option : Éclairage de la sous-face « Spot »
WIF 90034FR-03/2009 (10)
La sous-face peut être équipée de projecteurs halo­
gènes ou LED. L’éclairage de sous-face standard
prévoit deux rangées de projecteurs distants de
1,5 à 2 m.
Schindler 9300® Advanced Edition
Option : Éclairage des interstices de marches
WIF 90034FR-03/2009 (11)
Un éclairage vert peut être prévu à l’intérieur de la
bande de marches dans la zone des plaques portepeignes. Cet éclairage permet de délimiter clairement
les différentes marches et d’accéder ou de quitter en
toute sécurité la bande de marches en mouvement.
Schindler 9300® Advanced Edition
Option : Balustrade inclinée
WIF 90034FR-03/2009 (12)
Les balustrades en design I se composent de panneaux sandwich de 12 mm d’épaisseur, résistants
aux chocs et réalisés en acier inoxydable, qui
garantissent le bon fonctionnement de l’escalier
mécanique même lorsque des skis ou autres objets
encombrants sont transportés. Les balustrades dans
ce design sont très résistantes au vandalisme et aux
intempéries extrêmes.
