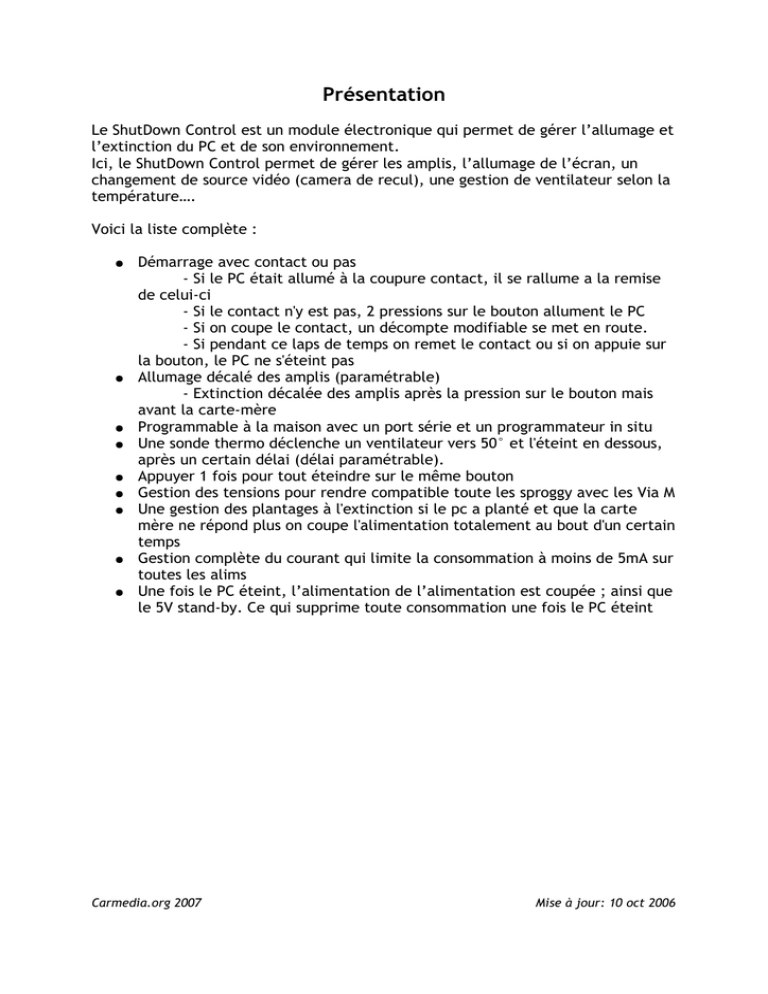

Présentation
Le ShutDown Control est un module électronique qui permet de gérer l’allumage et
l’extinction du PC et de son environnement.
Ici, le ShutDown Control permet de gérer les amplis, l’allumage de l’écran, un
changement de source vidéo (camera de recul), une gestion de ventilateur selon la
température….
Voici la liste complète :
●
●
●
●
●
●
●
●
●
Démarrage avec contact ou pas
- Si le PC était allumé à la coupure contact, il se rallume a la remise
de celui-ci
- Si le contact n'y est pas, 2 pressions sur le bouton allument le PC
- Si on coupe le contact, un décompte modifiable se met en route.
- Si pendant ce laps de temps on remet le contact ou si on appuie sur
la bouton, le PC ne s'éteint pas
Allumage décalé des amplis (paramétrable)
- Extinction décalée des amplis après la pression sur le bouton mais
avant la carte-mère
Programmable à la maison avec un port série et un programmateur in situ
Une sonde thermo déclenche un ventilateur vers 50° et l'éteint en dessous,
après un certain délai (délai paramétrable).
Appuyer 1 fois pour tout éteindre sur le même bouton
Gestion des tensions pour rendre compatible toute les sproggy avec les Via M
Une gestion des plantages à l'extinction si le pc a planté et que la carte
mère ne répond plus on coupe l'alimentation totalement au bout d'un certain
temps
Gestion complète du courant qui limite la consommation à moins de 5mA sur
toutes les alims
Une fois le PC éteint, l’alimentation de l’alimentation est coupée ; ainsi que
le 5V stand-by. Ce qui supprime toute consommation une fois le PC éteint
Carmedia.org 2007
Mise à jour: 10 oct 2006
Branchement sur une alimentation
Carmedia.org 2007
Mise à jour: 10 oct 2006
Sproggy non modifiée
Il va falloir couper certains fils du connecteur ATX pour les connecter sur le
ShutDown Control
http://xtronics.com/reference/atx_pinout.htm
Tout d'abord le fil vert (14) (facile à repérer, c'est le seul)
Coupez le à 4-5 cm de l'alim
Brancher le fil vert coté connecteur ATX sur le pin 4 du ShutDown Control
(PW_ON)
Souder le fil coté alim a la masse
Couper le fil gris (8) au plus près de l'alim
Puis brancher le coté connecteur ATX au pin 3 du ShutDown Control (PW_OK)
Couper le fil violet (9) au milieu
Connecter le coté alim au pin 1 ShutDown Control (5V_stb)
Puis le coté ATX au pin 5 du ShutDown Control (5V_CM)
Couper le fil jaune (10) au milieu
Connecter le coté alim au pin 2 ShutDown Control (12V_alim)
Puis le coté ATX au pin 6 du ShutDown Control (12V_CM)
Connecter la sproggy (+) (-) respectivement aux pin 16 et pin 17 du ShutDown
Control
Sur le ShutDown Control, vous devez obtenir ça :
pin
pin
pin
pin
pin
pin
pin
pin
pin
pin
pin
pin
1 : Violet sproggy
2 : Jaune sproggy
3 : Gris ATX
4 : Vert ATX
5 : Violet ATX
6 : Jaune ATX
13 : + démarrage carte-mère
14 : - démarrage carte-mère
16 : + sproggy
17 : - sproggy
18 : + batterie
19 : - batterie
Carmedia.org 2007
Mise à jour: 10 oct 2006
Autre alimentation
Il va falloir couper certains fils du connecteur ATX pour les connecter sur le
ShutDown Control
http://xtronics.com/reference/atx_pinout.htm
Tout d'abord le fil vert (14) (facile à repérer, c'est le seul)
Coupez le à 4-5 cm de l'alim
Brancher le fil vert coté connecteur ATX sur le pin 4 du ShutDown Control
(PW_ON)
Souder le fil coté alim a la masse
Couper le fil gris (8) au plus près de l'alim
Puis brancher le coté connecteur ATX au pin 3 du ShutDown Control (PW_OK)
Couper le fil violet (9) au milieu
Connecter le coté alim au pin 1 ShutDown Control (5V_stb)
Puis le coté ATX au pin 5 ShutDown Control (5V_CM)
Connecter l'alimentation (+) (-) respectivement aux pin 16 et pin 17 du ShutDown
Control
Sur le ShutDown Control, vous devez obtenir ça :
pin
pin
pin
pin
pin
pin
pin
pin
pin
pin
1 : violet alim
3 : gris ATX
4 : vert ATX
5 : violet ATX
13 : + démarrage carte-mère
14 : - demarrage carte-mère
16 : + alim
17 : - alim
18 : + batterie
19 : - batterie
