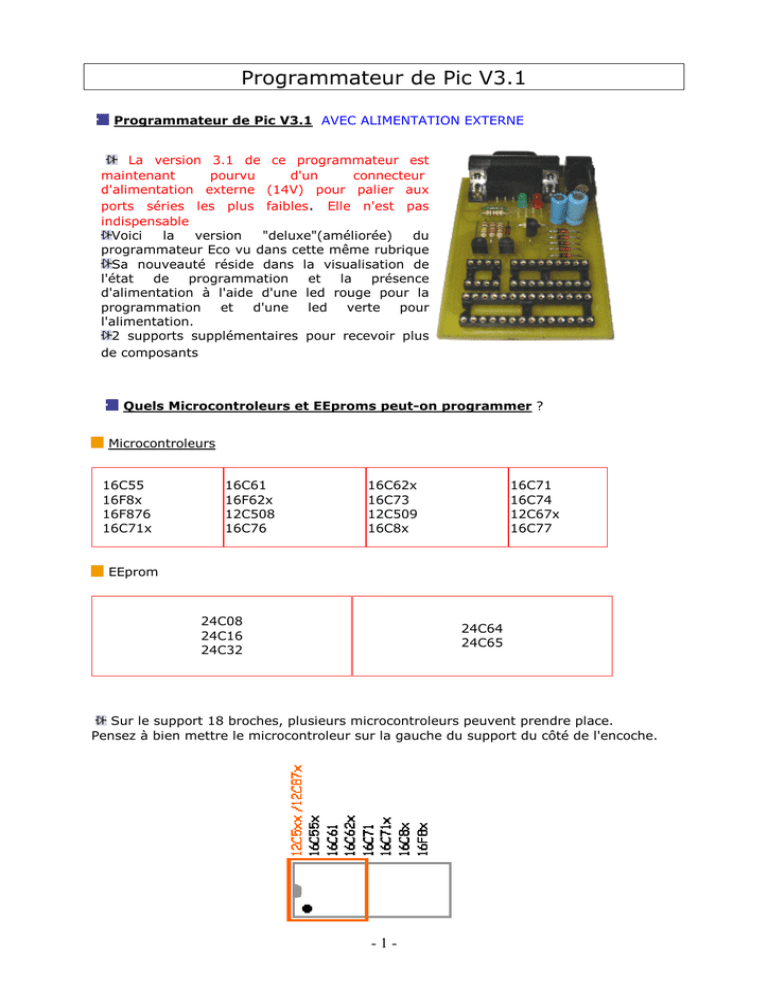

Programmateur de Pic V3.1

Programmateur de Pic V3.1
Programmateur de Pic V3.1 AVEC ALIMENTATION EXTERNE
La version 3.1 de ce programmateur est
maintenant
pourvu
d'un
connecteur
d'alimentation externe (14V) pour palier aux
ports séries les plus faibles. Elle n'est pas
indispensable
Voici
la
version
"deluxe"(améliorée)
du
programmateur Eco vu dans cette même rubrique
Sa nouveauté réside dans la visualisation de
l'état
de
programmation
et
la
présence
d'alimentation à l'aide d'une led rouge pour la
programmation
et
d'une
led
verte
pour
l'alimentation.
2 supports supplémentaires pour recevoir plus
de composants
Quels Microcontroleurs et EEproms peut-on programmer ?
Microcontroleurs
16C55
16F8x
16F876
16C71x
16C61
16F62x
12C508
16C76
16C62x
16C73
12C509
16C8x
16C71
16C74
12C67x
16C77
EEprom
24C08
24C16
24C32
24C64
24C65
Sur le support 18 broches, plusieurs microcontroleurs peuvent prendre place.
Pensez à bien mettre le microcontroleur sur la gauche du support du côté de l'encoche.
-1-
Le soft de programmation ....
Deux softs sont disponibles pour la programmation de vos Pics.....
Soft N° 1
IC-Prog 1.04 (Windows)
Appuyez sur F3 pour ouvrir le panneau de configuration d'Ic-Prog
Configurez Ic-prog comme suit !
Pour Windows 95, 98, 98SE, Me
Selectionnez "JDM Programmer"
Selectionnez le port "COM" sur lequel est
connecté votre programmateur
Selectionnez "Direct In/Out"
Pour Windows 2000, 2000Pro, NT
Télechargez le driver Ic Prog pour Win NT et 2000
-2-
Selectionnez "JDM Programmer"
Selectionnez le port "COM" sur lequel est
connecté votre programmateur
Selectionnez "Direct In/Out"
Selectionnez le menu "Option"
Selectionnez l'onglet "Misc"
... et Cochez "active driver NT/2000 et "Temps
réel"
Pour Windows XP
Cette page décrit une méthode d'initialisation d' ICPROG sous Windows XP Pro et XP Home
Edition (merci à Yves qui a testé ICPROG avec la version Home Edition).
Assurez-vous dans un premier temps de disposer des trois fichiers suivants dans votre répertoire
contenant ICPROG, tel que :
-3-
Celui de gauche, représente le fichier d'aide ICPROG.CHM, celui de droite l'exécutable du
logiciel ICPROG14.EXE et enfin celui du centre le fichier système ICPROG.SYS nécessaire au
fonctionnement sous Windows XP.
Remarque : ICPROG14.EXE correspond à la version V1.4 d'ICPROG. Les nouvelles versions
d'ICPROG disponibles sur le site de l'auteur portent un nom différent. Utilisez toujours la dernière
version d'ICPROG proposée au téléchargement.
Si vous ne disposez pas du fichier ICPROG.SYS dans votre répertoire, vous pouvez le télécharger
séparément sur le site de l'auteur : [ http://www.ic-prog.com/ ] , cliquez sur Download et sélectionnez
IC-Prog NT/2000 driver.
Lancez ICPROG14.EXE, vous obtenez le message suivant :
Cliquez sur OK.
Paramétrez le Hardware Settings comme ci-dessous pour un fonctionnement correct avec le
présent programmateur sur port Centronic :
Cliquez sur OK.
-4-
Vous obtenez le message suivant.
Cliquez sur OK.
La fenêtre principale s'ouvre puis dans la boite de dialogue Prototype Programmer, cliquez sur
OK.
Refermez le logiciel ICPROG en cliquant dans le menu sur File puis Exit ou bien en cliquant
sur la croix rouge en haut à droite de la fenêtre.
-5-
Placez-vous dans le répertoire ICPROG, puis sélectionnez l'exécutable ICPROG14.EXE et
cliquez sur le bouton droit de votre souris.
Dans le menu contextuel, cliquez sur Propriétés comme ci-dessous :
Dans la fenêtre Propriétés de ICPROG14, cliquez sur l'onglet Compatibilité, cochez "Exécuter
ce programme en mode de compatibilité pour:" et sélectionnez dans la liste le système d'exploitation
Windows 2000.
-6-
Cliquez sur OK.
Lancez une nouvelle fois le logiciel ICPROG14.EXE. Vous devez obtenir le message suivant :
Cliquez sur OK.
La fenêtre principale du logiciel apparaît.
-7-
Cliquez dans la barre d'outils sur l'icône
. Sélectionnez l'onglet Misc, cochez la case
Enable NT/2000 Driver. Une boite de dialogue s'ouvre et vous demande si vous souhaitez redémarrer
ICPROG. Cliquez sur YES.
Au redémarrage (automatique) d'ICPROG, ce dernier vous demande l'autorisation d'installer le
-8-
driver. Cliquez sur YES.
ICPROG est désormais opérationnel sous Windows XP...
Soft N°2
PIP-02 (DOS)
Pour fonctionner correctement, il est nécessaire de configurer son port COM pour
cela, procédez comme ceci:
Après avoir extrait le fichier "soft.zip",
éditez le fichier "pip.bat" >clic droit et édition<
Le bloc note s'ouvre et 3 lignes apparaissent.
smysted com2
pip02
smysted remove
-9-
Modifiez la 1° ligne en fonction du port com sur le quel est branché votre
programmateur.
Enregistrez votre fichier, et redémarrez en mode dos
Si votre modem (externe) possède une mémoire "flash", vous devez impérativement
effectuer ce changement de port com. Le cas échéant, la mémoire flash du
modem sera altérée
Schéma et implantation CI
