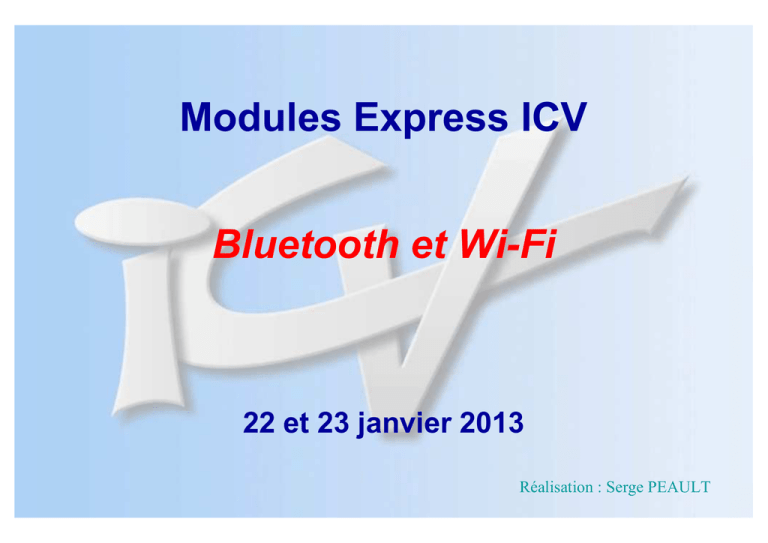

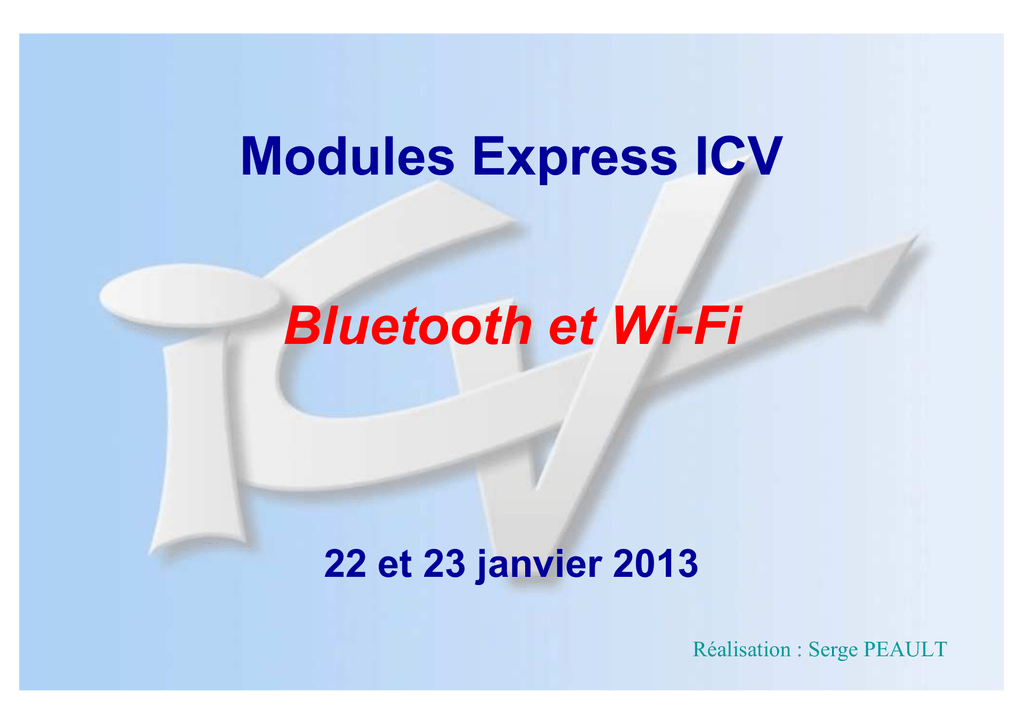

Les connexions Bluetooth et Wi-Fi

Modules Express ICV
Bluetooth et Wi-Fi
22 et 23 janvier 2013
Réalisation : Serge PEAULT
1ère partie : le
1. Généralités
2. Mise en œuvre d'une connexion
3. Ajout d'un périphérique
Le Bluetooth (1)
• Spécification de l'industrie des télécommunications
(IEEE 802.15 standard 1 à 4).
• Historique :
– Naissance 1994 (Ericsson)
– 1ère utilisation : décembre 1999
– Généralisation : 2006
• Technique radio courte distance
– Fréquence : 2,4 Ghz
– Débit : 1 Mb/s (évolution vers 100 Mb/s)
– Portée : 10 à 20 m (2,5 mW)
Le Bluetooth (2)
• Usage personnel de la catégorie PAN (Personnal Aera
Network) pour connexion entre appareils électroniques
• Souris, clavier, imprimante PC
• Smartphone autoradio
• Smartphone oreillette
• Équivalent sans fil de l'USB et comparable à une
connexion Infrarouge
– Omnidirectionnel
– Ignore les obstacles
• Présent en natif sur PC portable, Tablette, Smartphone
De type "point à point", Bluetooth ne permet pas la
constitution d'un réseau informatique
Bluetooth - mise en œuvre sur PC (1)
• Connecter un adaptateur Bluetooh sur l'un des
ports USB de votre machine.
Bluetooth - mise en œuvre sur PC (2)
• Laisser s'exécuter
l'installation du
pilote …
• … jusqu'à sa
conclusion et
valider l'opération
Bluetooth - mise en œuvre sur PC (3)
Ouvrir
Périphériques et
Imprimantes
Vérifier la présence
de l'adaptateur
dans la liste des
périphériques
Puis sélectionner
Ajouter un
périphérique
Bluetooth – ajout périphérique (4)
Activer un périphérique Bluetooth à proximité (ici un
téléphone GT-S5570)
Ce dernier doit
apparaitre dans la
liste des
périphériques
détectés, le
sélectionner
Passer à l'étape
suivante
Bluetooth – ajout périphérique (5)
Procéder au
jumelage sur le
PC et sur le
périphérique
(spécifique au
périphérique)
Passer à l'étape
suivante
Bluetooth – ajout périphérique (6)
Opération
réussie, le
périphérique peut
être utilisé
Terminer
2ème partie, le
1. Généralités
2. Installation d'un adaptateur Wi-Fi
3. Etablissement d'une connexion Wi-Fi
Le Wi-Fi (1)
• Ensemble de protocoles de communication sans fil
régis par les normes du groupe IEEE 802.11.
décrivant les caractéristiques d’un réseau local sans
fil (Wireless LAN).
• Wi-Fi correspond initialement au nom donné à la
certification délivrée par la Wireless Ethernet
Compatibility Alliance (constructeurs + éditeurs).
• Par abus de langage le nom de la norme se
confond aujourd’hui avec le nom de la certification.
• Le terme « Wi-Fi » suggère la contraction de
« Wireless Fidelity », par analogie au terme Hi-Fi.
Le Wi-Fi (2)
• Historique :
–
–
–
–
Norme originelle : 1997
1ère utilisation : 1999 sur les ibooks d'Apple
Naissance de la Wi-Fi alliance : 2000
Généralisation : dès 2003 avec le µprocesseur Centrino d'Intel
• Technique radio courte distance
– Fréquence : 2,4 Ghz
– Débit :
• La norme 802.11b propose un débit théorique de 11 Mbit/s (6 Mbit/s réels)
• La norme 802.11g offre un haut débit (54 Mbit/s théoriques, 25 Mbit/s réels)
– Puissance émise par les équipements : ~ 30 mW
– Portée : jusqu’à 300 mètres (en théorie) dans un environnement
dégagé (portée réelle : 30 à 50 m).
• Permet de relier sans fil plusieurs appareils informatiques
(ordinateurs, imprimantes, etc.) au sein d'un réseau local.
Infrastructure Wi-Fi (1)
• Une infrastructure Wi-Fi permet de connecter entre eux des
équipements équipés d’une interface Wi-Fi via un (ou
plusieurs) points d’accès (ou bornes)
• Un point d'accès agit comme un commutateur de réseau
Ethernet.
• Les bornes, ainsi que les machines, doivent être
configurées avec un même nom de réseau afin de pouvoir
communiquer.
• Les FAI, intègrent dans leur Box des commutateurs Wi-Fi
– faciles à configurer
– possibilités de sécurisation (WAP).
Infrastructure Wi-Fi (2)
• Interface Wi-Fi en natif sur :
– Les PC portables
– Les tablettes
– Les Smartphones
– Certaines imprimantes et Scanner
• Carte interface Wi-Fi à installer
– PC en tour
• Interface Wi-Fi en clé USB pour tout type
d'équipement disposant d'un port USB
Installation d'un adaptateur USB Wi-Fi (1)
Cible : PC de type tour
Type adaptateur : D-Link DWL-G122
La fourniture se compose de :
Installation d'un adaptateur USB Wi-Fi (2)
• Insérer le CD dans le lecteur
• Lancer l'exécution de l'assistant d'installation
Installation d'un adaptateur USB Wi-Fi (3)
• Lancer l'installation du Pilote (driver)
Installation d'un adaptateur USB Wi-Fi (4)
• Suivre les indications de l'assistant d'installation …
Installation d'un adaptateur USB Wi-Fi (5)
…jusqu'à l'étape "brancher l'adaptateur dans un port
USB"
Connecter l'adaptateur et valider l'opération
Installation d'un adaptateur USB Wi-Fi (6)
Le Wi-Fi est maintenant disponible sur le PC, terminer
l'installation
La présence de points d'accès Wi-Fi à
proximité est signalée
Le Wi-Fi – mise en œuvre (1)
• Activer le point d'accès Wi-Fi sur la BOX ADSL
(suivre les instructions données par le FAI).
– Nommer le réseau
– Activer une clé de sécurité WEP ou WAP
• Pour un PC portable, activer l'interface Wi-Fi sur
l'équipement (voir le manuel d'utilisation)
– Bouton Marche / Arrêt sur le boîtier
– Touche fonction au clavier
Le Wi-Fi – mise en œuvre (2)
• Vérifier l'activation du Wi-Fi sur le PC
– Voyant sur l'adaptateur Wi-Fi pour un PC classique
– bouton / voyant sur le clavier pour un PC portable
• Vérifier la présence d'une réception Wi-Fi dans la
zone de notification de la barre des tâches.
Le Wi-Fi – Connexion
Vérifier la détection du
réseau Wi-Fi choisi
Sélectionner ce réseau
et le connecter
FIN
-----------Merci de votre attention
