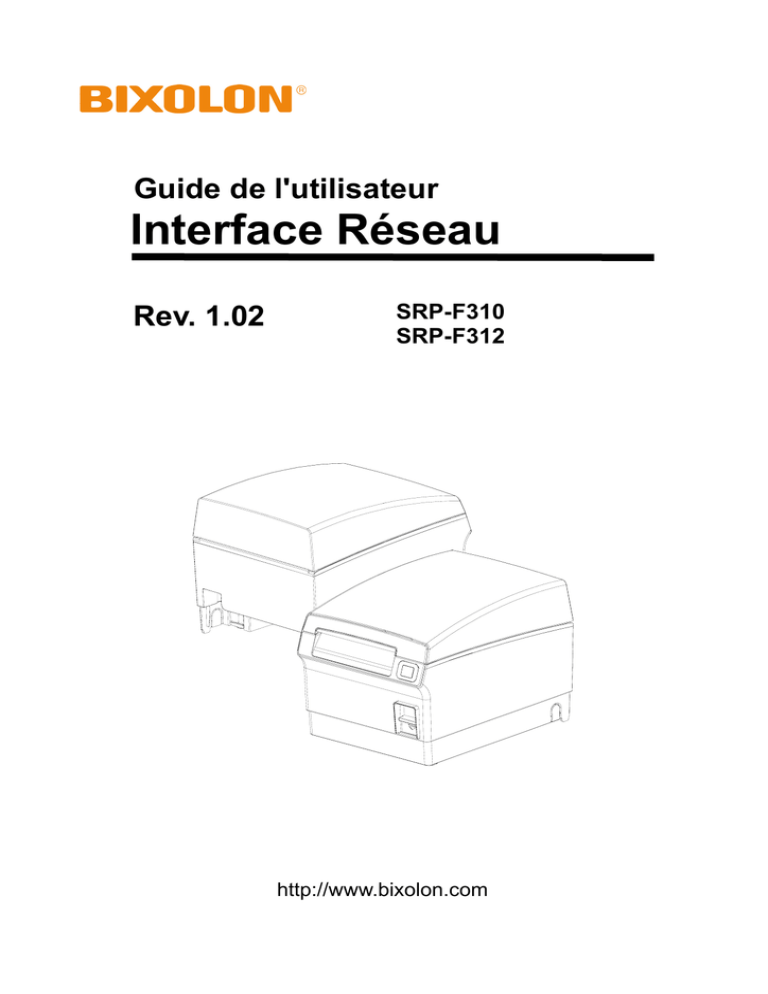

Interface Réseau

Guide de l'utilisateur
Interface Réseau
Rev. 1.02
SRP-F310
SRP-F312
http://www.bixolon.com
Interface Réseau
■ Sommaire
1. Caractéristiques.............................................................................................................3
2. Comment procéder à la connexion ..............................................................................5
2-1 Conexión inicial de LAN inalámbrica (Windows 2000).............................................8
2-2 Conexión inicial de LAN inalámbrica (Windows XP)................................................8
2-3 Conexión inicial de LAN inalámbrica (Windows VISTA y Windows 7) ...................13
3. Configuration ...............................................................................................................19
3-1 Outil de Configuration ............................................................................................21
3-2 Navigateur Internet ................................................................................................28
3-3 FTP........................................................................................................................31
3-4 Telnet .....................................................................................................................33
4. SMTP.............................................................................................................................34
5. Test Ethernet/WLAN en utilisant la Page Test Windows ..........................................36
6. Réinitialisation Usine...................................................................................................42
7. Dépannage....................................................................................................................44
Rev.1.02
-2-
Interface Réseau
1. Caractéristiques
(1) Adaptateur USB WLAN (IEEE 802,11b/g)
La SRP-F310 requiert un adaptateur USB WLAN pour utiliser la fonction LAN sans fil.
La SRP-F310 est compatible avec les adaptateurs utilisant les puces Ralink RT73,
ZD1211rw. Les adaptateurs USB WLAN utilisant des puces autres que Ralink RT73,
ZD1211rw ne fonctionneront pas lorsqu'ils sont connectés à la SRP-F310.
L'imprimante peut être utilisée comme imprimante LAN sans fil en connectant l'adaptateur
USB WLAN fourni, en option, par BIXOLON.
Hormis l'adaptateur USB WLAN fourni par BIXOLON, d'autres adaptateurs utilisant les
puces RT73 peuvent également être utilisés.
Les produits suivants sont recommandés (test effectué)
Puces RT73
Fabricant
Nom du modèle
CNET
CWD-854
TP-Link
TL-WN32G
D-Link
DWA-110
D-Link
DWL-G122
Buffalo
WLI-U2-SG54HP
ZIO
F7
Fabricant
Nom du modèle
3COM
3CRUSB10075
PCI
GW-US54GXS
ZYXEL
AG-225H
Puces ZD1211rw
Rev.1.02
-3-
Interface Réseau
Puces RT2070sta
Puces
Fabricant
Nom du modèle
PREMIERTEK
PL-H5DN-3070
TP-Link
TL-WN321G
8712u(support
802.11 b/g/n)
Fabricant
Nom du modèle
IOGEAR
GWU-625
ZIO
ZIO-3000NU
AZiO
AWU212N
(2) Protocolo Ethernet / WLAN
Couche
Couches réseau
Couches transport
Couches application
Protocole
ARP, IP, ICMP
TCP, UDP
DHCP, DNS
Impression brouillon
SMTP (indique le statut de l'imprimante)
HTTP, HTTPS (Paramétrage)
FTP (Paramétrage)
TELNET (Paramétrage)
(3) Seguridad de Ethernet
- HTTPS (SSL2.0, SSL3.0, TLS1.0)
(4) Sécurité
-
Rev.1.02
WEP64/128
WPA/WPA2 (TKIP/AES-CCMP) PSK
EAP(PEAP, FAST, LEAP, TTLS)
HTTPS (SSL2.0, SSL3.0, TLS1.0)
-4-
Interface Réseau
2. Comment procéder à la connexion
L'Ethernet et le WLAN peuvent tous deux être configurés dans l'interface Ethernet de
l'imprimante. De même, l'Ethernet et le WLAN peuvent aussi être configurés dans
l'interface WLAN de l'imprimante. Lorsque vous souhaitez changer l'Ethernet ou le WLAN
de l'imprimante, le paramétrage réseau de l'hôte (PC, PDA, etc.) et l'Ethernet ou le WLAN
de l'imprimante doivent être correctement configurés pour que la liaison puisse être établie.
(1) Connectez l'imprimante
1) LAN
Connectez le câble LAN à l'imprimante
Un câble direct ou transversal peut être connecté au concentrateur ou hôte à utiliser.
2) WLAN
Connectez-le à l'AP (Access Point (Point d'accès)) configuré dans le mode
Infrastructure afin de le connecter au réseau LAN/sans fil.
AP
Mode Infrastructure
Afin de configurer le réseau entre les terminaux, connectez-le au terminal en mode Ad-hoc.
Mode Ad-hoc
Rev.1.02
-5-
Interface Réseau
(2) Vérification du paramétrage du réseau
1) Touche de fonction
Appuyer sur la touche de fonction lorsque l'imprimante est allumée imprimera la page du
statut de paramétrage LAN/WLAN.
* Message de sortie
PARAMETRAGE ETHERNET
ADR. MAC : xx:xx:xx:xx:xx:xx
LAN_DHCP désactivé
ADR. IP : 192,168.192,123
NETMASK : 255,255.255,0
PASSERELLE : 192,168.192,254
PORT : 9100
PARAMETRAGE WLAN
RESEAU : adhoc
AUTH : ouverte
ENCRYPT : aucun
ESSID : BIXOLON_adhoc
WLAN_DHCP désactivé
ADR. IP : 192,168.1,1
NETMASK : 255,255.255,0
ADR. IP : 192,168.1,2
PORT : 9100
Rev.1.02
-6-
Interface Réseau
2) Auto-test
Lorsque l'imprimante est éteinte, allumez l'imprimante tout en appuyant sur le bouton feed
(Alimentation). Les valeurs du paramétrage de l'imprimante seront alors imprimées avec
un bip.
* Message de sortie
SRP-F310 V01.00 STD 010110
================================
ASCII
!"#$%&'()*+,-./0123456789:;<=>?@
"#$%&'()*+,-./0123456789:;<=>?@A
#$%&'()*+,-./0123456789:;<=>?@AB
$%&'()*+,-./0123456789:;<=>?@ABC
%&'()*+,-./0123456789:;<=>?@ABCD
&'()*+,-./0123456789:;<=>?@ABCDE
'()*+,-./0123456789:;<=>?@ABCDEF
()*+,-./0123456789:;<=>?@ABCDEFG
) * + , - . / 0 1 2 3 4 5 67 8 9 : ; < = > ? @ A B C D E F G H
*+,-./0123456789:;<=>?@ABCDEFGHI
+,-./0123456789:;<=>?@ABCDEFGHIJ
, -. /0 1 2 3 4 5 6 7 8 9 : ; < = > ? @ A B C D E F G H I J K
-./0123456789:;<=>?@ABCDEFGHIJKL
./0123456789:;<=>?@ABCDEFGHIJKLM
/0123456789:;<=>?@ABCDEFGHIJKLMN
0123456789:;<=>?@ABCDEFGHIJKLMNO
123456789:;<=>?@ABCDEFGHIJKLMNOP
23456789:;<=>?@ABCDEFGHIJKLMNOPQ
3456789:;<=>?@ABCDEFGHIJKLMNOPQR
456789:;<=>?@ABCDEFGHIJKLMNOPQRS
56789:;<=>?@ABCDEFGHIJKLMNOPQRST
6789:;<=>?@ABCDEFGHIJKLMNOPQRSTU
789:;<=>?@ABCDEFGHIJKLMNOPQRSTUV
89:;<=>?@ABCDEFGHIJKLMNOPQRSTUVW
9:;<=>?@ABCDEFGHIJKLMNOPQRSTUVWX
INFORMATION FPGA
VER. CARTE : 0x3
VER. PROGRAM. : 0x11
STATUT COM. DIP
12345678
ON : *
OFF : ******
*
STATUT COM. MEMOIRE
MSW1 12345678
MSW2 12345678
MSW3 12345678
MSW4 12345678
MSW5 12345678
MSW6 12345678
MSW11 12345678
MSW12 12345678
PARAMETRAGE SERIE
TAUX EN BAUDS : 115200 BPS
BITS DONNEES : 8 BITS
VERIFICATION PARITE : AUCUNE
BITS ARRET : 1 BIT OU PLUS
PRISE DE CONTACT : DTR/DSR
PC437
ÇüéâäàåçêëèïîìÄÅÉæÆôöòûùÿÖÜ¢£¥Ptƒ
üéâäàåçêëèïîìÄÅÉæÆôöòûùÿÖÜ¢£¥Ptƒá
éâäàåçêëèïîìÄÅÉæÆôöòûùÿÖÜ¢£¥Ptƒáí
âäàåçêëèïîìÄÅÉæÆôöòûùÿÖÜ¢£¥Ptƒáíó
äàåçêëèïîìÄÅÉæÆôöòûùÿÖÜ¢£¥Ptƒáíóú
àåçêëèïîìÄÅÉæÆôöòûùÿÖÜ¢£¥Ptƒáíóúñ
åçêëèïîìÄÅÉæÆôöòûùÿÖÜ¢£¥PtƒáíóúñÑ
çêëèïîìÄÅÉæÆôöòûùÿÖÜ¢£¥PtƒáíóúñѪ
êëèïîìÄÅÉæÆôöòûùÿÖÜ¢£¥PtƒáíóúñѪº
ëèïîìÄÅÉæÆôöòûùÿÖÜ¢£¥PtƒáíóúñѪº¿
èïîìÄÅÉæÆôöòûùÿÖÜ¢£¥PtƒáíóúñѪº¿┌
ïîìÄÅÉæÆôöòûùÿÖÜ¢£¥PtƒáíóúñѪº¿┌ ┐
îìÄÅÉæÆôöòûùÿÖÜ¢£¥PtƒáíóúñѪº¿┌ ┐½
ìÄÅÉæÆôöòûùÿÖÜ¢£¥PtƒáíóúñѪº¿┌ ┐½¼
ÄÅÉæÆôöòûùÿÖÜ¢£¥PtƒáíóúñѪº¿┌ ┐½¼¡
ÅÉæÆôöòûùÿÖÜ¢£¥PtƒáíóúñѪº¿┌ ┐½¼¡«
ÉæÆôöòûùÿÖÜ¢£¥PtƒáíóúñѪº¿┌ ┐½¼¡«»
æÆôöòûùÿÖÜ¢£¥PtƒáíóúñѪº¿┌ ┐½¼¡«»▓
ÆôöòûùÿÖÜ¢£¥PtƒáíóúñѪº¿┌ ┐½¼¡«»▓▒
ôöòûùÿÖÜ¢£¥PtƒáíóúñѪº¿┌ ┐½¼¡«»▓▒░
öòûùÿÖÜ¢£¥PtƒáíóúñѪº¿┌ ┐½¼¡«»▓▒░┃
òûùÿÖÜ¢£¥PtƒáíóúñѪº¿┌ ┐½¼¡«»▓▒░┃┤
ûùÿÖÜ¢£¥PtƒáíóúñѪº¿┌ ┐½¼¡«»▓▒░┃┤╡
ùÿÖÜ¢£¥PtƒáíóúñѪº¿┌ ┐½¼¡«»▓▒░┃┤╡╢
ÿÖÜ¢£¥PtƒáíóúñѪº¿┌┐½¼¡«»▓▒░┃┤╡╢╖
PARAMETRAGE ETHERNET
ADR . MAC : 00:11:22:33:44:55
LAN_DHCP désactivé
ADR. IP : 192,168.192,123
NETMASK : 255,255.255,0
PASSERELLE : 192,168.192,254
PORT : 9100
PARAMETRAGE WLAN
RESEAU : adhoc
AUTH : ouverte
ENCRYPT : aucun
ESSID : BIXOLON_adhoc
WLAN_DHCP désactivé
ADR. IP : 192,168.1,1
NETMASK : 255,255.255,0
ADR. IP : 192,168.1,2
PORT : 9100
CAPACITE TAMPON : 512 KBYTES
DENSITE IMPRESSION
CLAIR [ 1 2 3 4 ] SOMBRE
*
IMPRESSION DE L'AUTO-TEST
APPUYER SUR LE BOUTON FEED
(ALIMENTATION)
Rev.1.02
-7-
Interface Réseau
2-1 Conexión inicial de LAN inalámbrica (Windows 2000)
Windows 2000 no admite la configuración de red inalámbrica.
Cuando utiliza Windows 2000, es necesario configurar la opción utilitaria como a
continuación antes de instalar el programa de utilidad relacionado al controlador de la red
inalámbrica lan que usted utiliza.
- Modo de red: Ad-hoc
- SSID : BIXOLON_adhoc
- dirección IP : 192.168.1.2
- Máscara de subred : 255.255.255.0
- Autenticación (Encriptación) : Abierto (Ninguno)
2-2 Conexión inicial de LAN inalámbrica (Windows XP)
Cuando el programa de utilidad inalámbrico está instalado, debe configurar los valores de
control inalámbrico a través del programa, de lo contrario, tendrá que finalizar el programa
para realizar la configuración apropiada después de seguir los pasos: Panel de
control>>Herramientas administrativas>>Servicios>>Configuración inalámbrica rápida
>>Inicio'.
1) Cliquez droit sur l'
icône et sélectionnez "Properties" (Propriétés).
2) Sélectionnez et cliquez droit sur Wireless Network Connection (connexion du réseau
sans fil) et sélectionnez "Properties" (Propriétés).
Rev.1.02
-8-
Interface Réseau
3) Sélectionnez le Internet Protocol (protocole Internet) (TCP/IP), puis cliquez sur
"Properties" (Propriétés).
4) Procédez au paramétrage de l'IP comme indiqué ci-dessous, puis cliquez sur OK (OK).
Rev.1.02
-9-
Interface Réseau
5) Sélectionnez l'onglet Wireless LAN (LAN sans fil) puis sélectionnez “Use Windows to
configure my wireless network settings.” (Utilisez Windows pour configurer mon
paramétrage du réseau sans fil)
Cliquez sur le bouton [Advanced] (avancé).
6) Sélectionnez “Computer-to-computer (ad hoc) network only.” (Réseau ordinateurordinateur (ad hoc) uniquement).
Rev.1.02
- 10 -
Interface Réseau
7) Cliquez sur le bouton [Add] (Ajouter).
8) Entrez “BIXOLON_adhoc” dans Nom Réseau (SSID).
Sélectionnez la connexion, même si le réseau n'est pas émis.
Authentification Réseau : Select [Open] (Sélectionner [Ouvrir])
Encryptage données : Select [Disabled] (Sélectionner [Désactivé])
Cliquez sur me bouton [OK] (OK).
Rev.1.02
- 11 -
Interface Réseau
9) Haga clic en la pestaña “Connect” (Conectar) y marque “Connect when this network is
in range” (Conectar cuando esta red está en rango).
10) Verifique si las configuraciones están actualizadas como a continuación, y haga clic en
[Close] (Cerrar)
Lorsque l'imprimante est paramétrée sur valeur par défaut (Mode Adhoc, SSID :
BIXOLON_adhoc), elle se connectera automatiquement.
Rev.1.02
- 12 -
Interface Réseau
2-3 Conexión inicial de LAN inalámbrica (Windows VISTA y Windows 7)
Cuando el programa de utilidad inalámbrico está instalado, debe configurar los valores de
control inalámbrico
a través del programa, de lo contrario, tendrá que finalizar el programa para realizar
la configuración apropiada después de seguir los pasos: 'Panel de control>>Herramientas
administrativas>>Servicios>>Configuración inalámbrica rápida>>Inicio'.
1) Haga clic en “Inicio>>Control Panel (Panel de control)”.
2) Haga clic en “View network status and tasks”(Ver el estado y las tareas de red).
Rev.1.02
- 13 -
Interface Réseau
3) Haga clic en “Change adapter settings”(Cambiar las configuraciones del adaptador).
Haga clic en “wireless network adaptor’s Properties”
(Propiedades del adaptador de red inalámbrica).
4) Seleccione Internet Protocol Version 4 (TCP/IPv4) (Protocolo de Internet versión 4) y
después haga clic en Properties (Propiedades).
Rev.1.02
- 14 -
Interface Réseau
5) Establezca las configuraciones IP y luego haga clic en OK.
6) Haga clic en “Manage wireless networks” (Administrar redes inalámbricas).
Rev.1.02
- 15 -
Interface Réseau
7) Haga clic en la pestaña “Add” (Agregar).
8) Haga clic en la pestaña “Create an ad hoc network” (Crear una red ad hoc).
Rev.1.02
- 16 -
Interface Réseau
9) Haga clic en “Next” (Siguiente).
10) ‘Network name’(Nombre de la red) = BIXOLON_adhoc,
‘Security type’(tipo de seguridad) = Open (Abierto),
Verifique que ‘Save this network’ (Guardar esta red) esté marcado, y después haga
clic en la pestaña “Next” (Siguiente).
Rev.1.02
- 17 -
Interface Réseau
11) Haga clic en la pestaña “Close” (Cerrar).
12) Después de terminar la configuración, se creará la red Bixolon_adhoc.
Cuando la impresora está configurada en el valor predeterminado (Modo Adhoc, SSID:
BIXOLON_adhoc), se conectará automáticamente.
Rev.1.02
- 18 -
Interface Réseau
3. Configuration
Valeurs de paramétrage LAN
Classification
Article
Protocole
Réseau
Nom Imprimante
Nom Imprimante
0~32 lettres
Port Imprimante
Port TCP Raw pour que
l'imprimante puisse être
utilisée
0~32767 entiers
(sauf 21, 23, 25,
80, 443, 3318)
Nom Utilisateur
ID pour utiliser le ftp, telnet,
connexion serveur Internet
1~32 lettres
Mot de passe
Utilisateur
ID pour utiliser le ftp, telnet,
connexion serveur Internet
1~32 lettres
Confirmer mot de
passe
Confirmer mot de passe
1~32 lettres
WebServer SSL
Paramétré pour utiliser le
HTTPS ou non
Http ne peut pas être utilisé
quant Https est utilisé
Activé/Désactivé
TELNET
Paramétré pour utiliser ou
non Telnet
Activé/Désactivé
FTP
Paramétré pour utiliser ou
FTP
Activé/Désactivé
SMTP
Paramétré pour utiliser ou
SMTP
Activé/Désactivé
Temps d'inactivité
Durée de connexion TCP
0~3600 entiers
(Sec)
Mode Attribution IP
Mode Attribution IP
DHCP/Manuel
Adresse IP
imprimante IP
Adresse IP
Subnet Mask
Subnet Mask
Adresse IP
Passerelle par défaut
Adresse IP
IP du serveur du nom de
domaine
Adresse IP
Passerelle
DNS
Rev.1.02
Fourchette
d'entrée
Affichage du statut du
paramétrage LAN
Domicile
Système
Remarques
- 19 -
Interface Réseau
Valeurs de paramétrage WLAN
Classification
Article
Domicile
Nom Imprimante
Port Imprimante
Système
Nom Utilisateur
Mot de passe Utilisateur
Confirmer mot de passe
WebServer SSL
Protocole
TELNET
FTP
SMTP
Mode Réseau
Chaîne Adhoc
Réseau
SSID
Temps d'inactivité
Mode Attribution IP
Adresse IP
Subnet Mask
Passerelle
DNS
Authentification
Cryptographie
Mode EAP
Authentification
Clé WEP
Clé PSK
Identité de
l’authentification
PW de l’authentification
Assistant
Rev.1.02
Remarques
Affichage du statut du
paramétrage WLAN
Nom Imprimante
Port TCP Raw pour que
l'imprimante puisse être utilisée
ID pour utiliser le ftp, telnet,
connexion serveur Internet
ID pour utiliser le ftp, telnet,
connexion serveur Internet
Confirmer mot de passe
Paramétré pour utiliser ou HTTPS
Http ne peut pas être utilisé quant
Https est utilisé
Paramétré pour utiliser ou non
Telnet
Paramétré pour utiliser ou FTP
Paramétré pour utiliser ou SMTP
Mode d'exploitation LAN sans fil
Chaîne lors de la création du
réseau Adhoc
Identité de l’AP à connecter
Durée de connexion TCP
Mode Attribution IP
imprimante IP
Subnet Mask
Passerelle par défaut
IP du serveur du nom de domaine
Méthode d'authentification LAN
sans fil
méthode d'encryptage LAN sans
fil
Méthode d’authentification
Clé pour la méthode d'encryptage
WEP
Clé pour la méthode d'encryptage
PSK
Identité de l’authentification EAP
Mot de passé pour
l’authentification
Paramétrage de l'assistant pour
chaque étape
- 20 -
Fourchette d'entrée
0~32 lettres
0~32767 entiers
(sauf
21,23,25,80,443,3318)
1~32 lettres
1~32 lettres
1~32 lettres
Activé/Désactivé
Activé/Désactivé
Activé/Désactivé
Activé/Désactivé
Infrastructure/Adhoc
1~14
1~32 lettres
0~3600 entiers
DHCP/Manuel
Adresse IP
Adresse IP
Adresse IP
Adresse IP
ouvert, partagé
wpa1/2-psk, wpa1/2
aucun, WEP64/128,TKIP,
AES
Aucun, PEAP, TLS, LEAP,
RAPIDE
WEP64 (5 Ascii, 10 Hex)
WEP128 (13 Ascii, 26 Hex)
1~64 lettres
1~32 lettres
1~32 lettres
Interface Réseau
3-1 Outil de Configuration
Instale la SRP-F310 PSP y ejecútela desde el CD.
(Inicio>>BIXOLON>>SRP-F310 POS Paquete de Software>>Lanzador PSP )
Seleccione la pestaña “Printer Setting (configuración de la impresora)>>Comm Setting”
(configuración Comm) y haga clic en el botón “Net Configuration”
(configuración de red)
Cliquez sur le bouton Ethernet Configuration (Configuration Ethernet) lorsque l'imprimante
est connectée à Ethernet, ou cliquez sur le bouton WLAN lorsque l'imprimante est
connectée via WLAN.
Rev.1.02
- 21 -
Interface Réseau
Configuration LAN
Lorsque vous appuyez sur le bouton Search (Rechercher), l'imprimante SRP-F310
connectée au réseau s'affichera dans la liste.
Le message d'avertissement suivant peut apparaître si le pare-feu est installé.
Sélectionnez [Unblock] (Débloquer) et retentez la recherche.
Rev.1.02
- 22 -
Interface Réseau
Sélectionnez l'imprimante SRP-F310 dans la liste et appuyez sur le bouton [Setting]
(Paramétrage), la fenêtre suivante s'affichera pour le paramétrage Ethernet.
Entrez la bonne adresse IP, le bon Subnet Mask, et la bonne passerelle pour le réseau en
cours d'utilisation, et appuyez sur le bouton Save (Sauvegarder) pour sauvegarder le
paramétrage.
(Paramétrage du taux en bauds de l'appareil, qui est utilisé pour les autres modèles, non
nécessaire pour la SRP-F310.)
Sélectionnez l'imprimante SRP-F310 de la liste et appuyez sur le bouton
[Configuration(Web)] (Configuration (Web)), la fenêtre de connexion s'affichera.
Entrez l'identifiant et le mot de passe pour paramétrer l'imprimante, puis cliquez sur OK
(OK). (Le paramétrage par défaut est ID : “admin”, mot de passe: “password”)
Rev.1.02
- 23 -
Interface Réseau
Lorsque vous vous connectez, le navigateur Internet s'affichera pour que vous puissiez
changer le paramétrage Ethernet et WLAN comme indiqué.
Configuration WLAN
Lorsque vous appuyez sur le bouton Search (Rechercher), l'imprimante SRP-F310
connectée au réseau s'affichera dans la liste.
Rev.1.02
- 24 -
Interface Réseau
Sélectionnez l'imprimante SRP-F310 de la liste et appuyez sur le bouton [Setting]
(Paramétrage), la fenêtre suivante s'affichera pour changer le paramétrage WLAN.
Entrez la bonne adresse IP, le bon Subnet Mask, et la bonne passerelle pour le réseau en
cours d'utilisation, et appuyez sur le bouton [Save] (Sauvegarder) pour sauvegarder le
paramétrage. (Paramétrage du taux en bauds de l'appareil, qui est utilisé pour les autres
modèles, non nécessaire pour la SRP-F310.)
Rev.1.02
- 25 -
Interface Réseau
Sélectionnez l'imprimante SRP-F310 de la liste et appuyez sur le bouton
[Configuration(web)] (Configuration (web)), la fenêtre de connexion s'affichera.
Entrez l'identifiant et le mot de passe pour paramétrer l'imprimante, puis cliquez sur OK (OK).
(Le paramétrage par défaut est ID : “admin”, mot de passe: “password”)
Lorsque vous vous connectez, le navigateur Internet s'affichera pour que vous puissiez
changer le paramétrage Ethernet et WLAN comme indiqué.
Rev.1.02
- 26 -
Interface Réseau
Vous pouvez rechercher les informations du réseau sans fil en appuyant sur le bouton the
BSS Info (info BSS).
Lorsque vous appuyez sur le bouton BSS (Info BSS), les informations concernant la SSID,
BSSID, le modèle de réseau et les informations sur l'encryptage du réseau détecté
s'afficheront comme suit.
Rev.1.02
- 27 -
Interface Réseau
3-2 Navigateur Internet
La SRP-F310 supporte la sécurité améliorée par les protocoles https et http. Lorsque le
SSL du serveur Internet de la SRP-F310 est activé, vous devez entrer l'adresse “https” au
lieu de “http” dans la barre d'adresse pour vous connecter au serveur Internet.
(Une connexion automatique sera effectuée lorsque vous vous connectez avec l'outil de
configuration.)
Lorsque le SSl du serveur Internet est activé,
* un message de sécurité s'affichera lorsque vous tenterez de vous connecter avec https.
Acceptez le certificat fourni par l'imprimante dans la fenêtre d'avertissement et continuez.
Lorsque le SSl du serveur Internet est activé,
Entrez l'adresse IP de l'imprimante dans la barre d'adresse et la fenêtre de connexion
suivante s'affichera.
Entrez l'identifiant et le mot de passe pour paramétrer l'imprimante, puis cliquez sur OK
(OK).
Les valeurs de paramétrage par défaut sont ID : “admin”, mot de passe: “password”)
Rev.1.02
- 28 -
Interface Réseau
Lorsque l'identifiant et le mot de passe correspondent à ceux enregistrés dans
l'imprimante, la fenêtre suivante s'affichera.
Le LAN et le WLAN peuvent être configurés dans cette fenêtre.
La sélection de la configuration LAN
Le paramétrage relatif à Domicile, Système, Protocole, et Réseau (LAN) peut être
configuré dans cette fenêtre.
Rev.1.02
- 29 -
Interface Réseau
Sélection du LAN sans fil
Domicile, Système, Protocole, et Réseau (WLAN), et Authentification peuvent être
configurés dans cette fenêtre, et le mode Assistant est également disponible pour une
configuration plus simple, étape par étape.
Rev.1.02
- 30 -
Interface Réseau
3-3 FTP
Les fichiers de configuration sera téléchargés et chargés vers et du chemin actuel. Dans le
cas suivant, le chemon actuel est “C:\Documents and Settings”.
Entrez “ftp Printer IP”, et entrez l'identifiant et le mot de passe paramétrés pour
l'imprimante.
Entrez la commande "Is" pour vérifier le nom du fichier à télécharger.
Entrez “get f310.config” pour télécharger le fichier de configuration.
Vous pouvez voir que le fichier “f310.config” est créé dans le répertoire correspondant.
Entrez la commande “put f310.config” si vous souhaitez charger le fichier de configuration
dans le répertoire correspondant pour l'imprimante.
Rev.1.02
- 31 -
Interface Réseau
Le contenu du fichier "f310.config" est le suivant.
* Le format du fichier de configuration est “Configuration item: Setting value” (Article de
configuration : paramétrage de la valeur".
Charger un fichier qui n'est pas sous le format indiqué ne changera pas le paramétrage
des valeurs.
Rev.1.02
- 32 -
Interface Réseau
3-4 Telnet
Entrez “telnet Printer IP”.
Entrez l'identifiant et le mot de passe pour l'imprimante.
L'écran concernant la configuration du réseau s'affichera.
Vous pouvez sélectionner le menu pour configurer et éditer le paramétrage.
Rev.1.02
- 33 -
Interface Réseau
4. SMTP
Les changements de statut de l'imprimante sont contrôlés et un E-mail de notification est
envoyé aux administrateurs enregistrés.
SMTP doit être activé pour utiliser la fonction SMTP.
Vous pouvez utiliser le navigateur Internet, telnet, ou ftp pour activer le SMTP.
(Reportez-vous à Configuration)
Utilisation du navigateur Internet
Connectez l'imprimante au serveur Internet (Entrez l'adresse IP de l'imprimante dans la
barre d'adresse.)
Sélectionnez la configuration LAN ou WLAN, puis sélectionnez l'onglet Protocol
(Protocole).
Rev.1.02
- 34 -
Interface Réseau
Cliquez sur le bouton Configuration (Configuration) pour afficher la fenêtre suivante.
Vérifiez les valeurs de paramétrage du SMTP.
Identifiant de l'utilisateur
Vérifier l'identifiant enregistré dans le serveur E-mail.
SMTP
Mot de passe SMTP
Nom du serveur SMTP
Numéro du Port
De Adresse
Vers Adresse
Vérifier l'intervalle
Papier vide
Capot ouvert
Erreur découpe
Quasi-fin
Rev.1.02
Entrez le mot de passe pour l'identifiant de l'utilisateur correspondant.
Entrez le serveur E-mail. (Exemple: IP du domaine ou du serveur E-mail)
* Vérifiez le paramétrage DNS en entrant le domaine.
Entrez le port SMTP
La valeur par défaut du port SMTP est 25.
Entrez l'adresse E-mail à indiquer au destinataire de l'E-mail.
Entrez l'adresse du destinataire de l'E-mail.
Entrez la période à laquelle vérifier le statut de l'imprimante
La valeur entrée sera effectuée dans l'unité d'une seconde
ON – Un E-mail est envoyé quand il n'y a plus de papier
OFF – Le statut de la fin du papier n'est pas vérifié
ON – Un E-mail est envoyé quand le capot de l'imprimante est ouvert.
OFF – Le statut du capot de l'imprimante n'est pas vérifié
ON – Un E-mail est envoyé en cas d'erreur de découpe
OFF – L'erreur de découpe n'est pas vérifiée
ON – Un E-mail est envoyé quand l'imprimante est presque à court de papier
OFF – Le statut de la fin du papier n'est pas vérifié
- 35 -
Interface Réseau
5. Test Ethernet/WLAN en utilisant la Page Test Windows
Vous pouvez utiliser le pilote de l'imprimante Windows comme indiqué ci-dessous lorsqu'il
n'y a pas de programme de test. Les systèmes d'application qui vous permettent d'utiliser
le pilote de l'imprimante Windows sont Windows 2000, XP, 2003 Server, VISTA, 2008
Server, 7.
1) Installez le pilote de l'imprimante Windows
[Note]
- Le pilote Windows est inclus dans le CD et vous pouvez télécharger la dernière
version sur notre page d'accueil.
(www.bixolon.com)
2) Cliquez sur le bouton Start (Démarrer) puis sélectionnez “Printers and Faxes.”
(imprimantes et fax)
3) Sélectionnez et faites un clic droit sur le modèle correspondant, et sélectionnez
“Properties.” (Propriétés)
Rev.1.02
- 36 -
Interface Réseau
4) Sélectionnez l'onglet “Ports” (Ports) dans la fenêtre “Properties” (Propriétés).
5) Cliquez sur “Add Port…” (Ajouter Port)
Rev.1.02
- 37 -
Interface Réseau
6) Sélectionnez “Standard TCP/IP Port” (Port TCP/IP Standard) et cliquez sur
“New Port...” (Nouveau Port ...)
7) Cliquez sur le bouton [Next] (Suivant) dans la fenêtre “Add Standard TCP/IP Printer
Port Wizard” (Ajouter Assistant du Port de l'imprimante TCP/IP Standard).
8) Entrez l'adresse IP attribué à l'imprimante dans le champ “Printer Name or IP Address”
(Nom imprimante ou Adresse IP) dans la fenêtre “Add Port” (Ajouter Port) et cliquez sur
le bouton [Next] (suivant).
[Note]
- Entrez la même adresse IP que celle entrée lors de l'installation durant l'installation
de la carte d'Interface.
Entrez seulement le nom de l'imprimante ou l'adresse IP.
Rev.1.02
- 38 -
Interface Réseau
9) Cliquez sur le bouton [Next] (suivant) dans la fenêtre “Additional Port Information
Required” (Information Port Supplémentaire Requise).
[Note]
- Cliquez sur le bouton [Next] (suivant) pour ne pas faire de changement.
10) Cliquez sur le bouton [Finish] (Terminer) dans la fenêtre “Completing the Add
Standard TCP/IP Printer Port Wizard” (Terminer l'assistant du port de l'imprimante
TCP / IP standard).
11) Cliquez sur le bouton “Cancel” (Annuler) dans la fenêtre du Port de l'Imprimante, en
fermant la fenêtre.
Rev.1.02
- 39 -
Interface Réseau
12) Cliquez sur le bouton “Configure Port...” (Configurer Port) dans la fenêtre “Properties”
(Propriétés).
13) Entrez le même numéro que le numéro du port local paramétré lors de l'installation de
la carte d'Interface dans le champ “Port Number” (Numéro Port) dans le paramétrage
RAW.
[Note]
- Ne changer aucun article sauf le paramétrage RAW.
Rev.1.02
- 40 -
Interface Réseau
14) Cliquez sur [OK] (OK) lorsque vous terminez de saisir les valeurs requises,
puis cliquez sur le bouton [Apply] (Appliquer).
15) Sélectionnez l'onglet “General” (Généralités) dans la fenêtre Properties (Propriétés),
et sélectionnez “Print Test Page” (Page de test d'impression) pour vérifier le statut
d'impression.
Rev.1.02
- 41 -
Interface Réseau
6. Réinitialisation Usine
Cette fonction change le paramétrage Ethernet et WLAN de l'imprimante et le
Réinitialise au paramétrage usine initial.
Méthode
Pour réaliser une réinitialisation usine, éteignez l'imprimante et rallumez-la en appuyant
sur le bouton Reset (Reset) comme indiqué sur l'image suivante. Le paramétrage sera
réinitialisé aux valeurs par défaut usine, et sera indiqué par un bip.
Rev.1.02
- 42 -
Interface Réseau
Valeurs de réinitialisation Usine
Nom Imprimante
Nom Imprimante
SRP-F310 / 312
Numéro du Port de l'imprimante 9100
ID utilisateur
admin
Mot de passe Utilisateur
password
FTP
Désactivé
TELNET
Désactivé
HTTPS
Désactivé
Désactivé
Nom du serveur SMTP : ""
Numéro du port SMTP : 25
Protocole
De Adresse : ""
A Adresse : ""
SMTP
Intervalle de vérification (Sec) : 10
Papier vide : OFF
Capot ouvert : OFF
Erreur de découpe : OFF
Quasi-end : OFF
Authentification
LAN
WLAN
Système ouvert
Aucun
Clé partagée
Aucun
Mode Attribution IP
DHCP
Mode Réseau
Ad-hoc, chaîne 6
SSID
BIXOLON_adhoc
Mode Attribution IP
IP, Subnet, Passerelle
Rev.1.02
- 43 -
manuel
IP : 192,168.1,1
IP : 255,255.255,0
IP : 192,168.1,2
Interface Réseau
7. Dépannage
Lorsque l'impression ne fonctionne pas
Vérifier le paramétrage du réseau
Lorsque Ethernet est utilisé
- Adresse IP
Vérifiez que la bande de l'adresse IP de l'imprimante et celle de l'AP
(ou les terminaux sans fil) sont identiques.
Les trois premiers chiffres de la valeur à quatre chiffres de l'adresse
IP doivent être identiques.
- Subnet Mask
Vérifiez que le subnet mask de l'imprimante correspond à celui de
l'AP (ou terminal sans fil).
- Port
Vérifier que le port configuré de l'imprimante et celui de l'hôte (PC,
PDA) sont identiques.
Lorsque WLAN est utilisé
Vérifiez le paramétrage du réseau sans fil de l'AP et de l'imprimante..
(Reportez-vous à Configuration pour vérifier/changer le paramétrage de l'imprimante)
- SSID
Vérifiez que le subnet mask de l'imprimante correspond à celui de
l'AP (ou terminal sans fil).
- Mode 802.11
Vérifiez les supports AP 802.11b ou 802.11g.
L'imprimante BIXOLON supporte 802.11b/g, et 802.11a n'est pas
supporté.
- Mode Réseau
Vérifiez le mode réseau de l'imprimante.
Le mode réseau doit être paramétré sur “Infrastructure” pour se
connecter à l'AP et “Ad-hoc” pour se connecter entre les terminaux
sans fil.
- Adresse IP
Vérifiez la bande de l'adresse IP.
Vérifiez que la bande de l'imprimante et que l'AP (ou les terminaux
sans fil) sont identiques.
Les trois premiers chiffres de la valeur à quatre chiffres de l'adresse
IP doivent être identiques.
Rev.1.02
- 44 -
Interface Réseau
-
-
-
Subnet Mask
Vérifiez que le subnet mask de l'imprimante correspond à celui de
l'AP (ou terminal sans fil).
Port
Vérifier que le port configuré de l'imprimante et celui de l'hôte (PC,
PDA) sont identiques.
Authentification / Encryptage
Vérifiez le statut du paramétrage d'authentification/encryptage.
Vérifiez que la bande de l'imprimante et que l'AP (ou les terminaux
sans fil) sont identiques.
Vérifiez PING
Vérifiez s'il y a un conflit de l'IP
- Lors d'une saisie manuelle de l'adresse IP sans utiliser le DHCP,
vous devez vérifier que l'adresse IP correspondante est utilisée par
l'autre équipement. L'imprimante peut ne pas fonctionner
normalement en cas de conflit avec l'adresse IP.
-
Lorsque l'imprimante est éteinte, lancez le test PING avec l'adresse
IP de l'imprimante.
-
Eteignez l'imprimante.
Sélectionnez “Run” (Exécuter) dans le menu Démarrer Windows, et
entrez “cmd”.
Entrez “ARP –d” et supprimez tableau ARP.
Entrez “ping {printer IP}”.
ARP –d, ping {IP address}
TEST Ping
-
Lorsque “Request timed out.” (Délai requis dépassé) s'affiche comme indiqué, cela
n'indique pas un conflit. L'IP correspondant peut être utilisé.
Rev.1.02
- 45 -
Interface Réseau
D'un autre côté, s'il la réponse suivant s'affiche, alors l'IP correspondante est utilisée par
un autre terminal réseau et ne peut pas être utilisé pour l'IP de l'imprimante.
Vérifiez le câble
Lorsque Ethernet est utilisé
- Pour vérifier si le problème est dû au câble LAN, connectez le câble
connecté à l'imprimante aux autres terminaux ou au OC pour vérifier
qu'il fonctionne normalement.
Lorsque WLAN est utilisé
- Il est recommandé d'utiliser la rallonge USB fournie par BIXOLON.
Connectez la rallonge USB et le dongle WLAN aux autres
terminaux ou au PC et vérifier que la reconnaissance est correcte.
Vérifiez que l'adaptateur USB WLAN utilise des puces Ralink RT73.
Les adaptateurs USB WLAN qui utilisent des puces autres que les
RT73 de ne fonctionneront pas lorsqu'ils seront connectés à la SRPF310.
Rev.1.02
- 46 -
