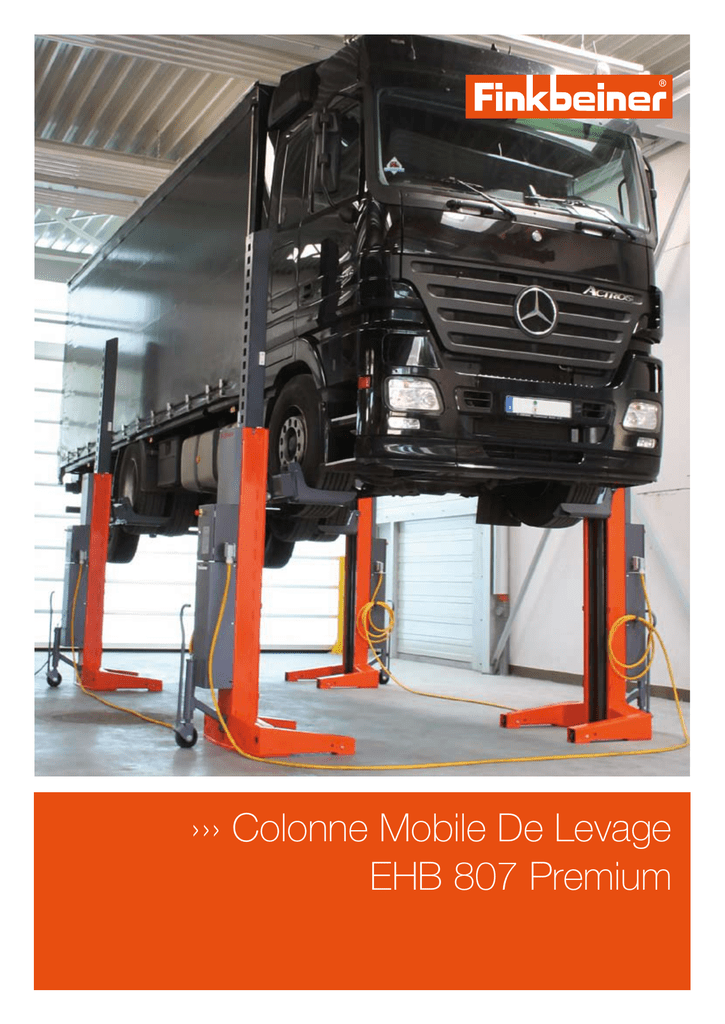

››› Colonne Mobile De Levage
EHB 807 Premium
Armoire de commande
aisé. Montée et descente
précise. Deux vitesses
de levage. Affichage et
sélection du menu.
Protection du robuste
vérin hydraulique.
+
Système mobile de levage universel,
pour intérieur et extérieur.
+
Grand confort de manoeuvre grâce à ça maniabilité,
mise en place facile des colonnes à travers ces fourches
réglables, connexion facile des câbles de liaisons et
levage rapide du véhicule.
+
Sécurité de levage optimal avec arrêt des colonnes
en cas d’obstacle.
+
Entraînement hydraulique étanche au jet d’eau,
presque sans entretien.
+
Synchronisation précise à tous niveau de levage avec
vitesse ascensionnelle variable.
Surveillance et
protection continuelle
du levage (Option).
Fourche réglable pour
tous types de roues et
super singles.
Roues avant et arrière
avec ressort de compensation.
Données Techniques - EHB 807 V11: 7,5 t par colonne
EHB 808 V11: 8,2 t par colonne
Walter Finkbeiner GmbH
Alte Poststrasse 9-11 . 72250 Freudenstadt . Germany
Fon +49 (0) 7441-40 31 . Fax +49 (0) 74 41- 8 77 78
[email protected] . www.finkbeiner-lifts.com
Droits de propriété industrielle déposer Sous réserve de modifica
tions techniques © Walter Finkbeiner GmbH, 5/2007, 001281
Fourche réglable:Jusqu‘à 22,5“ Ø 1140 mm, Longueur fourche
385 mm et adapté pour roue super singles
Hauteur de levage:1825 mm
Vitesse de:Monter: 1,5 m/min.,
Descente: 1,7 m/min.
Fonctionnement: Électro-hydraulique
Branchement:
400V / 3Ph / 50Hz / 32A
Commande:
Technique proportionnelle sans à coups
Sécurité:
Hydraulique et sécurité mécanique
Utilisation:Sur chaque colonne: monter / descente / lentement
Sélection: Individuelle / Paire / Groupe / Toutes
Sur colonne maîtresse: Sélection et affichage du menu
Câblage:Connexion en boucle, un coté ouvert,
branchement de 2 cotés du boîtier
Châssis:
Sur chaque colonne
Protectión:
IP 65
Couleur:
Orange RAL2004
Utilisation
EHB 702 avec (4 x 2.5 t) 10 t force portante
EHB 702 avec (4 x 2.5 t) 10 t force portante
EHB 707 avec (4 x 7.2 t) 28.8 t force portante
EHB 707 avec (6 x 7.2 t) 43,2 t force portante
EHB 715 avec (4 x 15 t) 60 t force portante
Alte Poststrasse 9 - 11
72250 Freudenstadt / Allemagne
http://www.finkbeiner-lifts.com
Les Avantages
+ Mobilité - déplacement facile, maniable,
colonnes pour intérieur ou extérieur.
+ Posé sur chandelle - meilleure possibilité d’accès
au véhicule, réglage optimal de la hauteur de travail,
éclairage ergonomique pour un poste de travail plus
moderne
+ Engagement universel - Pour tous types
de véhicules, mise en place simple et rapide
+ Plusieurs postes de travail - Les chandelles de
soutiens permettent au pont élévateur mobile de
servir à plusieurs postes de travail
+ Economie de place - Rangement
optimal de côté, peut encombrant
+ Engagement flexible - Lavage, réparation,
révision ainsi que la version anti-déflagrante
pour les cabines de peintures
+ Optimisation du poste de travail –
Aucun blocage du poste de travail par une
fosse ou autres ponts élévateur fixe
+ Extension - des colonnes de levage, différents
accessoires comme des chemins de roulements,
traverses, etc.….
Points forts
Colonne stable, compacte, forme moderne et légère.
Construction robuste : Anti-rotation, stable, légère.
Moderne: Elégante et raffiné, sans boite de réduction sur la colonne.
Faible hauteur de mise en place: Ensemble fourche, hauteur pied av réduit
pour véhicule bas.
Espace de sécurité maxi: Distance de sécurité maximale entre la colonne et
la carrosserie du véhicule.
Grande qualité: Haute finition des soudures par robot et grande qualité de
peinture par pulvérisation.
Fourches réglables adapté pour roue standard et extra large
Fourches réglables: Facile à régler, pour roues jusqu’à 22.5“ Ø 1140 mm.
Aucun besoin d’adaptateur de réduction pour roues.
Pour roue large: Longueur 385 mm, adaptées pour roue large.
Fourches réglables interchangeables:
- Fourches réglables plus longue, 510 mm pour levage maximum de la charge
7,5 t (Option)
- Fourche plate (Option)
- Console de levage pour véhicule sur rail (Option)
Robuste et coût d’entretien minime de l’unité hydraulique
Idéal pour Charge lourde: Hydraulique avec transmission hydraulique direct
donne une grande efficacité de levage des véhicules lourds.
Longue durée de vie: Presque sans usure, sans maintenance à travers sa
lubrification directe, sans frottement métallique.
Pour zone de travail humide: Insensible à l’eau ou aux salissures.
Vérins protégés:Les vérins hydrauliques sont dans les colonnes, les pistons
sortent vers le haut.
Descente sans moteur: Economie d’énergie et silencieux.
Points forts
Travail sécurisé sous véhicule levé
Double sécurité
Force hydraulique : Un contrôle dans chaque longueur de course
Mécanique: Verrouillage avec poignée de sécurité ouvrir abaisser
automatiquement
Déplacement facile de la colonne
Déplacement facile: Par une personne
Faible charge au sol: Roue avant et arrière escamotable
Chariot de déplacement : Chariot réglable arrière avec frein
Chariot à ressort de compensation: Le chariot de déplacement ce plaque
automatiquement au sol lors de la charge et évite des manipulations
maladroites
Petit et maniable: Faible rayon de braquage pour une mise en place dans
zone de travail étroite
Abb. Roue escamotable av
Abb. Timon de déplacement ar
Synchronisation sans à-coups
Anti-secousse: Levage régulier sans à-coups, réglages proportionnels piloté
par des valves sans aucune modification brusque de vitesse de levage.
Régulation précise: Tolérance maxi de la synchronisation et de 2 mm même
en charge inégale.
Logiciel de démarrage: Levage progressif de lent à plus rapide.
Prévention des accidents par système de détection d’obstacle.
Protection d’obstacle: Arrêt direct du levage lors d’un obstacle et arrêt direct
lors de la descente si une chandelle ou un cric de fosse ce trouve sous le
véhicule. (Option)
Surveillance de la charge: La charge est sous surveillance permanente lors
du levage (Option).
Points forts
Commande: Monter / descente / lentement / individuelle / arrêt urgent /
lumière
Deux vitesses de levage: Montée et descente rapide, système d’approche
lente
pour positionnement
Sélection du menu : simple et intuitive sur colonne maîtresse
Fonctionnement: Paires / Groupes
Grande platine de commande
Arrêt en cours de levage: Sélection de la hauteur d’arrêt automatique
(Option)
Hauteur limité: Maxi hauteur de levage programmable (Option)
Visualisation de la sécurité par affichage des fonctions importantes.
- Inscription de la colonne en fonction
- Inscription du programme en fonction
- Inscription de la hauteur actuelle „mm“
- Inscription des codes d’erreurs, et analyse automatiquement les problèmes
- Indicateur du poids par kg, par colonne et le total (Option)
Petite platine de commande
Configuration flexible jusqu’à 24 colonnes
ABCDEFGHIJKL
ABCDEFGHIJKL
.Programme pour 24 colonnes
1 Connexion électrique pour 6 colonnes: 1 maîtresse, 5 auxiliaires
Extension possible : à 24 colonnes (4 Maîtresses, 20 Auxiliaires)
Mise en place des colonnes:
- Toutes les colonnes auxiliaires peuvent être mise en place à différents
points de levage
- Plusieurs colonnes maîtresses peuvent être branché simultanément
Câbles de connexion
Connexion rapide: Connexion des câbles autours du véhicule en boucle,
un côté ouvert pour branchement et débranchement
Zone de travail libre: Pas de câbles qui dérange sous le véhicule
Embrochement de chaque coté: Câble de raccord, démontable,
facilement échangeable
Points forts
Efficacité et fonctionnalité
Des accessoires de qualité augmentent la fonctionnalité et l’efficacité de
l’installation du levage (Options)
Boîtier amplificateur sur colonne auxiliaire: Menu et affichage à chaque
colonne
Eclairage: Eclaircissement de la zone de travail sous le véhicule
Support de maintien pour câble: Système anti-trébuchement, garde les
câbles de liaisons levées
Qualité et niveau des plus élevés
Innovation: Finkbeiner porteur des techniques les plus modernes
QS - System
Assurance qualité: Les exigences les plus élevées à la fabrication et à
l’inspection finale
Fabriqué en Allemagne
Transport / Livraison
Déchargement facile: Les colonnes sont emballées par deux avec des
chevrons en bois permettant un déchargement rapide et supprimant les risques
de fuites d’huile lors de la manutention.
Sans épreuve de charge sur site: Les épreuves de charge et les contrôles
des
ponts élévateurs sont effectués à l’usine
Service Après Vente
Satisfaction des clients: L’objectif le plus élevé de FINKBEINER.
Coût minimal: Fonctionnement sans usure et une haute qualité de fabrication.
Caractéristiques techniques
Modèles / types
Force portante :
•
•
•
•
•
EHB807V11-4: 4 colonnes
Capacité 4 x 7,5 t = 30 t
(1 Maîtresse. / 3 Auxiliaires),
(1 Maîtresse. / 5 Auxiliaires),
(2 Maîtresses/ 6 Auxiliaires)
Extension possible à 24 Colonnes (4 Maîtresses / 20 Auxiliaires.)
Plusieurs colonnes Maîtresse peuvent être branché simultanément. Toutes les colonnes
auxiliaires peuvent être mise en place à différents points de levage
Hauteur de levage Hauteur de levage 1825 mm, course utile 1725 mm
et course :
Vitesse de:
Monter :
1,5 m/min., Descente : 1,7 m/min.
Déplacement:
•
•
•
Montée et descente rapide, en option système d’approche lente pour positionnement
Synchronisation précise à tous niveau de levage avec vitesse ascensionnelle variable
Démarrage lent à plus rapide lors de la montée du levage
Prise de la
charge:
•
•
Fourche réglable, 22.5“ / Ø 1140 mm (aucun adaptateur de roue n’est nécessaire)
Longueur 385 mm, adaptés pour les roues super large (Super singles)
Entraînement:
Electro-hydraulique, unité hydraulique sur chaque colonne
Branchement
électrique:
400 V, 3 phases, 50 périodes basse puissance connectée, 32 A conforme à CEE
Puissance moteur: 2,2 KW par colonne mobile
Dimensions :
1150 x 1130 x 2255 mm, (longueur x largeur x hauteur) par colonne
Poids:
540 kg par colonne
Peinture:
Orange RAL2004, Gris RAL 7015, couche en poudre
Construction:
•
•
•
Commande:
De chaque colonnes :
Pied de soutien plat, 105 mm de haut pour véhicule extra bas
Plus grande sécurité, 225 mm entre la colonne et la roue
Petite hauteur de construction, aucune unité de commande sur le haut de la colonne
Mode de fonctionnement :
Fonction spéciale :
Affichage:
•
•
•
•
•
•
Monter / descente / lentement / individuelle / arrêt urgent / lumière
Commande mobile sur la colonne maîtresse (option)
Toute / paire / groupe / sélection à la colonne maîtresse
Arrêt en cours de levage: sélection de la hauteur d’arrêt (Option)
automatique ; hauteur de levage programmable (Option)
Inscription de la colonne en fonction
Inscription du programme en fonction
Inscription de la hauteur actuelle en « mm «
Indicateur du poids par kg, par colonne et le total (Option)
Inscription des codes d’erreurs, et analyse automatique des problèmes
Inscription des heures de fonctionnement
Caractéristiques techniques
Câblages :
•
•
•
Commande
électrique:
Entraînement
hydraulique:
•
•
•
•
•
•
•
•
•
•
Double sécurité de •
•
la charge:
•
•
Connexion des câbles autours du véhicule en boucle, un côté ouvert pour branchement
et débranchement
Câble de branchement avec connecteur aux 2 extrémités 10 m de long
10 m de câble renforcé avec un connecteur 32 A renforcé sur colonne maîtresse
Commande par microprocesseur Finkbeiner avec intégration d’élément de commande
et affichage du menu
Programmation et sélection du menu, simple et intuitive sur colonne maîtresse
Configuration et programmation automatique en manuelle, sous code d’accès
En accessoire, température de fonctionnement -5° à + 50°
Tension de commande 24 Volts
Système hydraulique simple: Chaque colonne est munie d’un bloc hydraulique indépendant
Le cylindre de levage avec un piston chromé dur est opérant directement, autolubrifiant
et n’exige presque pas d’entretien
Aucune force motrice n’est nécessaire pour la descente. Une soupape de sécurité freine
et contrôle la vitesse de descente
Descente d’urgence simple par l’ouverture de la vis de descente d’urgence et le déverrouillage
manuel du verrouillage mécanique
Toutes les colonnes inclus, HLP32, Huile bio en (Option)
Hydraulique, par une soupape anti-retour à chaque hauteur de levage
mécanique par un cliquet de sécurité à verrouillage automatique sur toute la course, cliquet qui
est uniquement déverrouillé automatiquement pour la descende (pas de dispositif d’arrêt car le
cliquet est constamment engagé)
•
•
Chariot de déplacement avec ressort de compensation
Roue AV avec ressort de compensation, grande surface d’appui pour un minimum de charge
sur le sol
Garde au sol AV de 10 mm et AR réglable jusqu’à 25 mm
Chariot de déplacement hydraulique pour AV et AR, garde au sol AV/AR 40/90 mm (option)
Type de
protection:
•
•
IP 65 étanche au jet d’eau
Protection de l’unité hydraulique, le vérin hydraulique est protégé par un tube en acier
Maintenance
Durée de service:
•
Le système hydraulique est autolubrifiant, simple, très fiable et permet une longue durée
de service à un minimum de friction et d’usure
Aucun flexible hydraulique, conduites en acier galvanisé, robuste qui évitent
des remplacement
Dispositif de
sécurité
électriques:
•
Châssis:
•
•
•
•
•
Normes de
sécurité:
•
Régulation automatique de la synchronisation sur toute la course, pour un fonctionnement
synchrone absolue de toutes les colonnes lors de la montée/descente,aussi en cas d’une
réparation inégale de la charge, différence de réglage maximum 2 mm
Contrôle de sécurité pour la régulation de la synchronisation et toutes les fonctions de services,
avec une indication visuelle des contrôles, arrêt de l’ensemble de l’élévateur en cas de panne
Signal de surchauffe des moteurs
Soupape de surcharge hydraulique des colonnes
Sécurité de levage optimal avec arrêt des colonnes en cas d’obstacle. Affichage de l’ensemble
du poids soulevé (option)
Selon les prescriptions de sécurité UVV-VBG14 ,CE, (EN 1493)
• Fabriqué en Allemagne.
Accessoires
Chandelles de soutien
Meilleure possibilité d’accès au véhicule, réglage optimal de la hauteur, éclairage ergonomique pour un
poste de travail plus moderne
Type
Force
portante
Hauteur
(mm)
Accessoires pour les modèles standard
Châssis de
déplacement (FR)
Vis (SV)
Pour affiner le
réglage
Ressort (FV)
Manutention
aisée de la
tige
Châssis de
déplacement (LR)
(au lieu 2 roues fixes)
3 Roues escamotables
lors de la charge
LB12
12 t
450-750
▬
▬
▬
▬
KB07
8,2 t
820-1330
z
c
▬
c
GB07
8,2 t
1320-1950
z
c
c
c
GB15
15 t
1380-2010
▬
z
z
z
z Standard, c Option, ▬ pas disponible
Accessoires
Guide câbles CAD
Dispositif de suspension des câbles pour poste de travail libre et sans obstacle sous les véhicules et
système anti-trébuchement.
Traverse de levage TRE15
Traverse de levage TA15
Pour lever les véhicules par le châssis à encochable
dans les fourches de 2 colonnes mobiles,
force portante 15 t, longueur 3200 mm.
Pour lever la remorque par l’axe d’accrochage
jusqu’a Ø 120 mm, mise en place sur TRE15,
force portante 15 t, hauteur total 1100 mm.
Chemins de roulement FA25
Pour l’utilisation de 4 colonnes mobiles en pont fixe, se composant de 2 chemins de roulement, 2 traverses
support et 2 rampes d’accès. Force portante 25 t, (L x l x H) par roulement 8900 x 700 x 238 mm.
Accessoires
Chariot de montage des roues RW
Montage et démontage des roues standard et roues jumelés.
RW 7.06
Force portante:
Hauteur de levage:
Diamètre des pneus:
Commande:
RW 5.16
700 kg
660 mm
600 - 1500 mm
Pompe manuelle
Force portante:
Hauteur de levage :
Diamètre des pneus:
Commande:
500 kg
1600 mm
500 - 1800 mm
Treuil manuelle
Table élévatrice FI2
Cric boite de vitesse GTR2B
Facile pour le montage et démontage des organes
mécaniques, Plate forme 1500 x 800 mm, mobile
Force portante 2 t, Hauteur 460 - 1460 mm
Facile pour le montage et démontage de la boite de
vitesse, mobile
Force portante 2 t, Hauteur 785 - 1900 mm
Accessoires: Plateau
pivotant GP1B pour boite
de vitesse GTR2B,
Dimension :530 x 380 mm,
Orientable : + / -12°,
Inclus :.
Caoutchouc de
réception et sangle de
fixation.

Colonne Mobile De Levage EHB 807 Premium

Transcription

Documents pareils

CHARIOT ÉLÉVATEUR MANITOU BT420 - 4 m

Utilisation des chèvres de levage

Blondin dE chantiER

DH-LSU.60 • 4000 - 6000 kg

Mise en page 1 - CCS International

l`atelier de ferme : appareils et accessoires de levage

baba tek.cwk - Compagnie Mirelaridaine

DH-LSU.40 • 3000 - 4000 kg

Paramètre LEECH FTP

Fiche technique du Chariot élevateur CLARK
