Systèmes à rail - bls

Détails et exemples
Cloisons mobiles à isolation acoustique

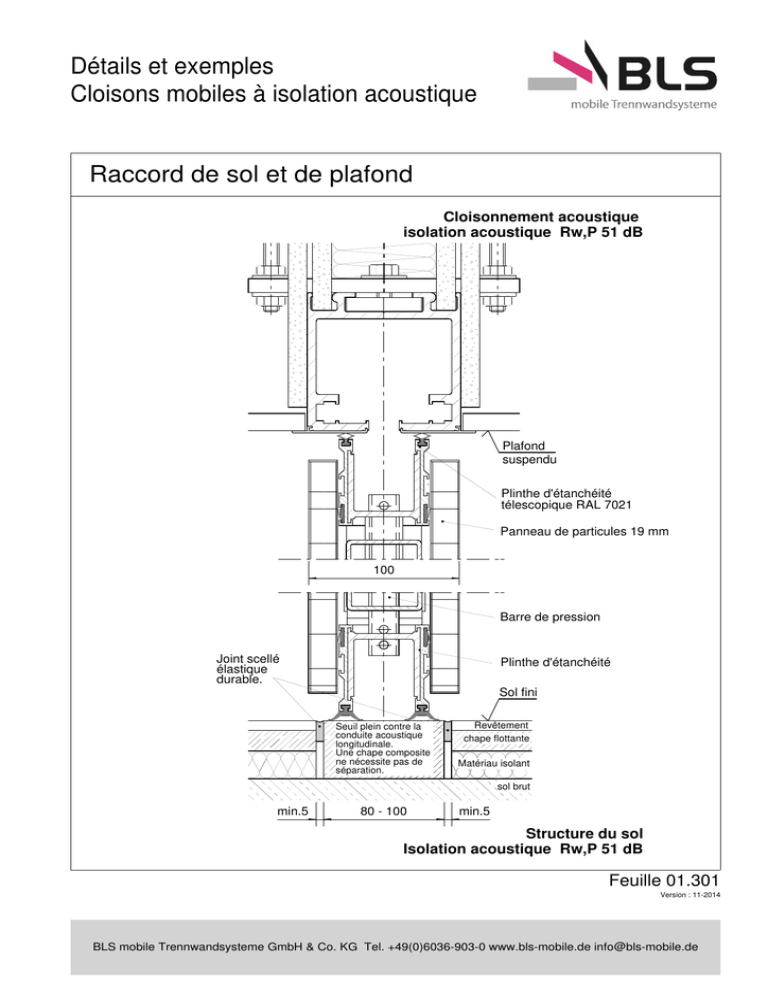

Raccord de sol et de plafond
Cloisonnement acoustique
isolation acoustique Rw,P 51 dB
Plafond
suspendu
Plinthe d'étanchéité
télescopique RAL 7021
Panneau de particules 19 mm
100
Barre de pression
Joint scellé
élastique
durable.
Plinthe d'étanchéité
Sol fini
Seuil plein contre la
conduite acoustique
longitudinale.
Une chape composite
ne nécessite pas de
séparation.
Revêtement
chape flottante
Matériau isolant
sol brut
min.5
80 - 100
min.5
Structure du sol
Isolation acoustique Rw,P 51 dB
Feuille 01.301
Version : 11-2014
BLS mobile Trennwandsysteme GmbH & Co. KG Tel. +49(0)6036-903-0 www.bls-mobile.de [email protected]
Détails et exemples
Cloisons mobiles à isolation acoustique
Raccord au sol
Structure du sol préconisée pour une
isolation acoustique < Rw,P 48 dB
Structure du sol préconisée pour une
isolation acoustique > Rw,P 48 dB
100
100
Barre de pression
Plinthe d'étanchéité
télescopique
Joint scellé
élastique
durable
Sol fini
min.5
Joint contre la conduite
acoustique longitudinale.
Une chape composite ne
nécessite pas de séparation.
Joint scellé
élastique
durable
Sol fini
Revétement
Revétement
chape flottante
chape flottante
Matériau isolant
Matériau isolant
Sol brut
Sol brut
min.5
80 - 100
min.5
Seuil plein contre la conduite
acoustique longitudinale.
Une chape composite ne
nécessite pas de séparation.
Feuille 01.302
Version : 11-2014
BLS mobile Trennwandsysteme GmbH & Co. KG Tel. +49(0)6036-903-0 www.bls-mobile.de [email protected]
Détails et exemples
Cloisons mobiles à isolation acoustique
Raccord de plafond
Cloisonnement acoustique isolation
acoustique Rw,P 51 dB
Plafond
suspendu
100
Feuille 01.303
Version : 11-2014
BLS mobile Trennwandsysteme GmbH & Co. KG Tel. +49(0)6036-903-0 www.bls-mobile.de [email protected]
Détails et exemples
Cloisons mobiles à isolation acoustique
Vue d'ensemble des rails
Rail 3
(suspension à 1 point)
98
20
72
65
98
Rail 1
(suspension à 1 point)
Plafond
suspendu
Plafond
suspendu
100
100
Rail 5
Rail 2
(suspension à 2 points)
102
100
80
(suspension à 2 points)
80
Plafond
suspendu
Plafond
suspendu
100
100
Feuille 01.304
Version : 11-2014
BLS mobile Trennwandsysteme GmbH & Co. KG Tel. +49(0)6036-903-0 www.bls-mobile.de [email protected]
Détails et exemples
Cloisons mobiles à isolation acoustique
Rail 1
(suspension à 1 point) avec raccord au plafond
Dalle
béton
65
98
20
Plafond
suspendu
Hauteur
Plinthe d'étanchéité télescopique
RAL 7021
100
Feuille 01.305
Version : 02-2015
BLS mobile Trennwandsysteme GmbH & Co. KG Tel. +49(0)6036-903-0 www.bls-mobile.de [email protected]
Détails et exemples
Cloisons mobiles à isolation acoustique
Rail 2
(suspension à 2 points) en apparent
Dalle
20
100
béton
Hauteur libre
Plinthe d'étanchéité
télescopique, RAL 7021
100
102
Feuille 01.306
Version : 11-2014
BLS mobile Trennwandsysteme GmbH & Co. KG Tel. +49(0)6036-903-0 www.bls-mobile.de [email protected]
Détails et exemples
Cloisons mobiles à isolation acoustique
Rail 2
(suspension à 2 points) avec raccord au plafond
Dalle
102
Plafond
suspendu
Hauteur libre
Plinthe d'étanchéité
télescopique, RAL 7021
20
100
béton
100
122
Feuille 01.307
Version : 02-2015
BLS mobile Trennwandsysteme GmbH & Co. KG Tel. +49(0)6036-903-0 www.bls-mobile.de [email protected]
Détails et exemples
Cloisons mobiles à isolation acoustique
Rail 3
(suspension à 1 point) en apparent
98
Dalle
20
72
béton
Hauteur
Plinthe d'étanchéité
télescopique, RAL 7021
100
Feuille 01.308
Version : 11-2014
BLS mobile Trennwandsysteme GmbH & Co. KG Tel. +49(0)6036-903-0 www.bls-mobile.de [email protected]
Détails et exemples
Cloisons mobiles à isolation acoustique
Rail 5
(suspension à 2 points) en apparent
80
Dalle
20
80
béton
Hauteur
Plinthe d'étanchéité
télescopique, RAL 7021
100
Feuille 01.309
Version : 11-2014
BLS mobile Trennwandsysteme GmbH & Co. KG Tel. +49(0)6036-903-0 www.bls-mobile.de [email protected]
Détails et exemples
Cloisons mobiles à isolation acoustique
Rail 5
(suspension à 2 points) avec raccord au plafond
Dalle haute
Plafond
suspendu
Hauteur libre
Plinthe d'étanchéité
télescopique, RAL 7021
20
80
80
100
Blatt 01.310
Version : 11-2014
BLS mobile Trennwandsysteme GmbH & Co. KG Tel. +49(0)6036-903-0 www.bls-mobile.de [email protected]
Détails et exemples
Cloisons mobiles à isolation acoustique
Possibilités de fixation
Rail 2
Fixation au
plafond de béton
min.150
min.140
Fixation à la
poutre
Fixation latérale
(à la poutre, mur)
min. 150
Fixation à la
poutre d'acier
Feuille 01.311
Version : 11-2014
BLS mobile Trennwandsysteme GmbH & Co. KG Tel. +49(0)6036-903-0 www.bls-mobile.de [email protected]
