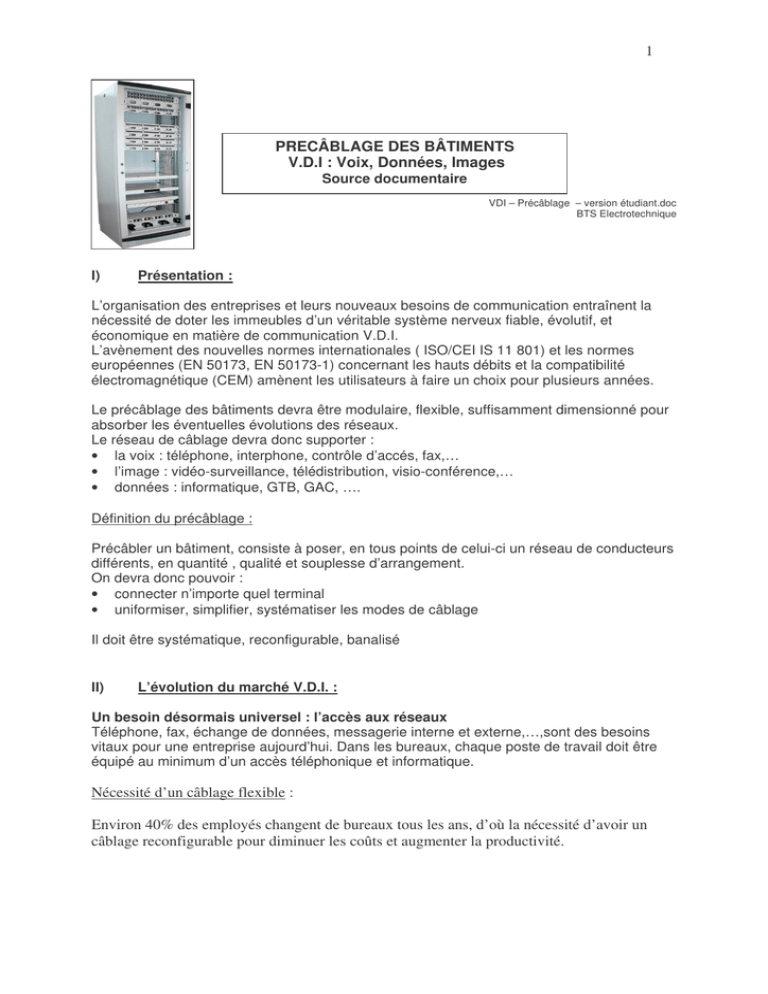

VDI - Précâblage - Version Etudiant

1
PRECÂBLAGE DES BÂTIMENTS
V.D.I : Voix, Données, Images
Source documentaire
VDI – Précâblage – version étudiant.doc
BTS Electrotechnique
I)
Présentation :
L’organisation des entreprises et leurs nouveaux besoins de communication entraînent la
nécessité de doter les immeubles d’un véritable système nerveux fiable, évolutif, et
économique en matière de communication V.D.I.
L’avènement des nouvelles normes internationales ( ISO/CEI IS 11 801) et les normes
européennes (EN 50173, EN 50173-1) concernant les hauts débits et la compatibilité
électromagnétique (CEM) amènent les utilisateurs à faire un choix pour plusieurs années.
Le précâblage des bâtiments devra être modulaire, flexible, suffisamment dimensionné pour
absorber les éventuelles évolutions des réseaux.
Le réseau de câblage devra donc supporter :
• la voix : téléphone, interphone, contrôle d’accés, fax,…
• l’image : vidéo-surveillance, télédistribution, visio-conférence,…
• données : informatique, GTB, GAC, ….
Définition du précâblage :
Précâbler un bâtiment, consiste à poser, en tous points de celui-ci un réseau de conducteurs
différents, en quantité , qualité et souplesse d’arrangement.
On devra donc pouvoir :
• connecter n’importe quel terminal
• uniformiser, simplifier, systématiser les modes de câblage
Il doit être systématique, reconfigurable, banalisé
II)
L’évolution du marché V.D.I. :
Un besoin désormais universel : l’accès aux réseaux
Téléphone, fax, échange de données, messagerie interne et externe,…,sont des besoins
vitaux pour une entreprise aujourd’hui. Dans les bureaux, chaque poste de travail doit être
équipé au minimum d’un accès téléphonique et informatique.
Nécessité d’un câblage flexible :
Environ 40% des employés changent de bureaux tous les ans, d’où la nécessité d’avoir un
câblage reconfigurable pour diminuer les coûts et augmenter la productivité.
2
Principe de câblage universel :
Pour toutes les applications informatiques et téléphoniques
Indépendance par rapport aux fabricants
Flexible et reconfigurable
Nombre de prises approprié par poste de travail
Durée de vie moyenne d’un précâblage est de 8 à 10 ans
Norme internationale
III)
Le principe du brassage VDI :
En déplaçant simplement un cordon, on affecte une prise RJ45 soit à un ordinateur (le
cordon est branché sur le Hub ou le Switch), soit à un téléphone ou à un fax (le cordon est
branché sur le panneau arrivée téléphone)
IV)Brassage et numéro de téléphone :
C’est avec l’exemple du téléphone que l’on peut apprécier toute la souplesse et l’efficacité du
brassage VDI. Lors d’un changement de bureau, la personne désire conserver son numéro
de téléphone. Il suffit alors de déplacer le cordon au tableau de brassage pour affecter le
même numéro à une autre prise RJ45.
La modification de la connexion n’aura pris que quelques instants ( si le repérage a été
correctement réalisé)
3
41) Définition des besoins :
a) Nombre de prises informatique et téléphonique : par pièce ?
par étage ?
b) Baies de brassage (armoires ou coffrets) : localisation ?
nombre par étage ?
c) type de câble pour la transmission des données informatique ?
d) connexion des prises et type de repérage ?
V) Câblage VDI : Les 10 point clés :
1) Combien de prises RJ 45 à brancher ? :
Comptabilisez le nombre de prises RJ45 à installer pour déterminer le type de tableau de
brassage (1 point d’accès mini pour 9m² et pour 1,35 m de façade).
2) Quel est le niveau de performance attendu ? :
Deux niveaux de performances peuvent être exigés :
• la catégorie 5 (norme ISO 11801) : la transmission des données utiles jusqu’à des
fréquences de 100 MHz.
• Au-delà de la catégorie 5 : la transmission des données nécessite des performances sur
des fréquences supérieures à 100 MHz.
3) Où se situent les ressources ? :
La localisation des ressources tels que le serveur informatique, et l’autocommutateur pour le
téléphone, va conditionner l’emplacement du répartiteur général .
Il sera conseiller d’installer les différentes ressources et le répartiteur général dans le même
local technique ( protéger contre l’incendie).
4) Quel type de câble utiliser pour une liaison inter-bâtiments ou entre 2 étages ? :
Dans ces deux cas le câble peut être en cuivre ou en fibre optique. Le choix dépend de la
localisation et du nombre de tableaux de brassage VDI, ainsi que de la distance entre les
différents bâtiments.
Pour une liaison inter-bâtiments, la fibre optique sera préférable au cuivre.
Ce choix sera justifié par l’importance de l’infrastructure ( distance à couvrir) et les
possibilités d’évolution du système (vitesse de transmission, augmentation du nombre
d’utilisateurs).
5) Quel type de câble utiliser pour un étage ? :
Le câblage pour un étage est appelé câblage horizontal. Il relie le tableau de brassage VDI
de l’étage aux différentes prises RJ 45 .
Le choix du câble dépend de la protection que l’on désire assurer contre les perturbations
électromagnétiques (ondes basses fréquences, ondes radio, micro-ondes).
4
•
le câble UTP (unshielded twisted pairs : câble en paires torsadées non blindées, non
écrantées) est le câble le plus standard ; Economique, facile à installer, il sera choisi pour
un milieu non perturbé.
•
Le câble FTP (foiled twisted pairs :câble en paires torsadés écrantées) dispose d’un
écran de protection permettant d’atténuer les perturbations.
•
Le câble SFTP (shielded foiled twisted pairs : câble dont chacune des prises est blindée
(tresse) et écrantée ( feuillard ou écran)) est un câble blindée qui assure un très bon
niveau de protection contre les perturbations électromagnétiques.
•
Le câble SSTP est blindé paire par paire. C’est le câble privilégié pour les très hauts
débits
Pour ces 4 types de câbles, un autre critère est à prendre en compte :la valeur de
l’impédance en Ohms. L’utilisation d’un câble 100 Ohms est d’usage courant.
Il est envisageable de fractionner un site en plusieurs zones selon leur degré d’exposition
aux perturbations .
Par exemple, le câblage de bureaux situés à proximité d’ateliers, de labos d’essais
nécessitent davantage le choix d’une solution tout blindé.
En revanche, des bureaux sans contraintes particulières pourront être câblés en paires
torsadées non blindées.
6) Combien de prises faut-il prévoir par poste de travail ? :
Pour chaque poste de travail, il convient d’installer un minimum de 2 prises RJ45 :
• une pour l’ordinateur
• une pour la ligne téléphonique
A côté des prises RJ 45, il faut prévoir également un minimum de 4 prises 2P + Terre dont
au moins deux avec détrompage si présence d’un réseau secouru par onduleur.
7) Quel niveau de repérage sera nécessaire ? :
Les panneaux de brassage, les câbles et les prises RJ45 devront bien sûr être repérées de
manière à faciliter le brassage.
8) Une recette est-elle prévue ? :
En fin d’installation une recette (partielle ou totale) pourra être délivrée au maître d’ouvrage.
Les prises RJ45 devront être testées individuellement pour vérifier la conformité de
l’installation aux exigences de la catégorie 5 (norme ISO 11801).
5
VI) Introduction au réseau :
Un réseau est un ensemble d’ordinateurs reliés entre eux par l’intermédiaire d’une
installation VDI ( prises RJ 45 + câbles + tableau de brassage).
6.1) Le principe du réseau :
Tous les ordinateurs peuvent intercommuniquer entre eux. Ils peuvent aussi utiliser des
périphériques communs (scanners, imprimantes).
Le tableau de brassage est le passage obligatoire des données entres les différents
systèmes (serveur, ordinateurs, imprimantes,..).
On distingue deux réseaux :
• réseau local : dans un bâtiment
• réseau étendu : dans un ville, un pays, dans le monde ( liaisons par téléphone, satellite)
comme internet.
6.2) Protection du réseau :
La qualité du réseau VDI est lié à la qualité de l’installation courants forts. Il faudra donc
installer :
• des prises 2P + T avec détrompage
• protection par disjoncteur magnéto-thermique différentiel HPI 30 mA
• parafoudres
6
VI) Le réseau local : Architecture et composants :
71) Pourquoi un réseau local ? :
Un réseau local réunit des ordinateurs proches les uns des autres. Son objectif est
d’améliorer la productivité en permettant le partage des bases de données et la
communication en temps réel.
72) Les stations de travail :
Les stations de travail (terminaux, périphériques) communiquent entres elles. Du fait des
normes concernant le réseau ( architecture ISO) le matériel constituant ces stations peut
provenir de constructeurs différents : la compatibilité est parfaite.
73) Les prises :
Les prises RJ45 constituent l’essentiel des point de raccordement. Elles acceptent tous les
types de réseaux : Ethernet, token-ring,…
74) Le câble :
Différents câbles existent (coaxial, twinax, …) mais c’est le câble 4 paires torsadées qui
compose l’essentiel du marché .
75) Les concentrateurs de réseau :
Les Hubs Ethernet (maintenant Switch) ou MAU token-ring assurent l’interconnexion des
éléments du réseau ainsi que la répétition et la régénération du signal.
7
76) Les pont ou routeurs :
Ces éléments permettent d’étendre le réseau local à d’autres réseaux locaux, proches ou
distants, de même nature ou hétérogène.
VIII) La norme ISO 11 801 :
La norme ISO 11 801 détermine :
•
•
•
•
•
L’architecture du câblage
Les classes d’applications
Les 5 points de la classe D et E
Les câbles
La connectique
81) Architecture en étoile :
CD : campus distribution
BD : building distribution
FD : floor distribution
CP : point de consolidation
L’arborescence est toujours descendante
On installe au maximum 3 Switchs en distribution
Répartiteur de campus
CD
Câblage vertical
Répartiteur de
bâtiments
Lien de secours
BD
BD
Câblage vertical
Répartiteur
d’étage
FD
FD
FD
FD
Câblage
horizontal
CP
Prises
terminales
CP
Prises RJ 45
CP
8
Un poste de travail nécessite 2 prises RJ 45 terminales au minimum
82) Les classes d’applications :
les classes D et E représentent 90% des installations
La classe F pose des problèmes de connexion des prises HF ( rayons de courbure) : on
préférera la fibre optique.
83) Les 5 points clés de la classe D et F :
1) le choix du matériel :
Classe D : produit de catégorie 5 ou 5 e ( 5 e :norme de la catégorie 5 revue en 2002 )
Classe E : produits de catégorie 6
9
Un produit est de catégorie 1, 2, 3, 4, 5, 6, 7
Un système total est de classe A,B,C ,D,E ,F
Classe D
100 MHz
Catégorie 5
Classe E
250 Mhz
Catégorie 6
Classe F
600Mhz
Catégorie 7
10
2) Les longueurs : 100m maxi
3)Le détorsadage : 13 mm max
Les longueurs des paires sont différentes dans un même câble car leur pas de torsadage
n’est pas identique.
11
4) Pose du câble dans les règles de l’art :
Pour éviter les perturbations, il est nécessaire de prendre quelques précautions pour installer
les câbles 4 paires torsadées.
•
•
•
•
•
•
•
•
•
un câble VDI se déroule : il est indispensable d’utiliser un dérouleur de câble
il faut couper les surlongueurs ( l’excédent de câble doit former une couronne d’au
moins 1 mètre de diamètre au sol)
il faut éviter les torsions excessives du câble dans son axe
le serrage des colliers de fixation ne doit pas être fait à la pince mais à la main ( pas
d’écrasement du câble contre une fixation)
il ne faut pas marcher sur les câbles, ni déposer dessus des objets pesants.
Il faut éviter les arêtes vives
Il faut respecter un rayon de courbure le plus grand possible, en tout cas supérieur à 8
fois le diamètre extérieur
un câble dont la gaine a été blessée ne doit pas être réparé par un adhésif mais changer
il faut absolument éviter que le câble se bloque ou se coince lors d’un passage difficile.
Si malencontreusement le câble est coincé, il ne faut surtout pas tenter de le dégager en
donnant un « coup de fouet ». Il faut localiser ce qui retient le câble et le débloquer sur
place.
5) Cheminement courant faible/ courant fort :
Dans l’installation électrique d’un bâtiment, courants forts et courants faibles se côtoient.
Cette cohabitation peut vite entraîner des perturbations du réseau VDI si certaines règles ne
sont pas respectées.
12
La colonne montante nécessite des hauts débits ( baie à baie )
13
Séparation entre circuit alimentation et circuit informatique
Les 5 points clés de la classe D et E :
1)
2)
3)
4)
5)
le choix du matériel : catégorie 5/ 5 e ou 6
les longueurs : 100 mètres maxi
détorsadage : 13mm maxi
pose du câble : dans les règles de l’art
cheminement courant fort/ courant faible : distances
IX) Les câbles torsadés :
Câble en paires torsadées
non blindées, non écrantées
Câble en paires torsadés écrantées
Les câbles FTP représentent 90% des installations
en France
14
Câble dont chacune des prises est
blindée (tresse) et écrantée ( feuillard ou écran)
Le câble SSTP est blindé paire par
paire
•
le câble UTP (unshielded twisted pairs :) est le câble le plus standard ; Economique,
facile à installer, il sera choisi pour un milieu non perturbé.
•
Le câble FTP (foiled twisted pairs :) dispose d’un écran de protection permettant
d’atténuer les perturbations.
•
Le câble SFTP (shielded foiled twisted pairs : niveau de protection contre les
perturbations électromagnétiques.
91) La connectique :
•
•
prises murales : RJ 45 : prise universelle
poste de travail : 1 prise catégorie > 5
92) Schéma de raccordement d’une RJ 45 :
15
93) Affectation des paires selon l’affectation :
94) Le poste de travail :
Norme ISO 11 801 : 2 prises pour 10 m²
Recommandations : 2 à 4 prises VDI + 4 à 6 prises 2P +T avec réseau secouru et prises à
détrompage
95) Le local technique VDI :
•
•
•
•
prévoir un local d’au moins 6m²
idéal : 100 postes de travail gérés par une baie de brassage
local ventilé ou climatisé
prévoir la distribution d’énergie pour les équipements actifs
( 1KVA environ)
96) La baie de brassage :
•
•
•
1 baie de brassage pour 1000m² maxi (de préférence une par étage)
à 90 mètre maxi du poste de travail le plus éloigné
au centre du plateau de bureau desservi
16
97) Exemple de baie de brassage :
Tiroir ventilateur : 1U
Panneau de brassage : 1U
Passe-fils : hauteur 1 ou 2 U
Tablettes : 1U
Bloc alimentation : 1U
17
X) : L’offre produit cuivre en catégorie 5 et 6 :
a) Le connecteur :
•
•
•
unique
un mécanisme en une pièce
faible profondeur
* Arrivée multidirectionnelle du câble :
18
•
•
Pas d’outil spécifiques
Connexion deux paires à la fois
Pose du blindage après raccordement
b) Le panneau de brassage :
•
•
•
panneau 1 U (H: 4,5 cm)
équipé ou à équiper
modulable cuivre / optique
H
24 prises RJ 45 informatiques ou téléphoniques
19
c) Les cordons de brassage :
C’est un élément décisif du système :
•
cordons cat.5 : UTP, FTP, STP
longueurs : 0,3- 0,6- 1,2- 2,5m
•
cordons cat.6: UTP, FTP, STP
longueurs : 1- 2 – 3- 5 m
XI) Les réseaux informatiques :
1) Les normes réseaux : Elles définissent des caractéristiques précises pour chaque
réseaux dont :
•
•
•
l’architecture
la distance maximale sans répétition
le débit
a) Architecture en bus et en anneau :
MAU : concentrateur de données
20
b) Architecture en étoile :
10 mégabits/ seconde
Hub : concentrateur de données
100 Mégabits / seconde
Ex : un livre de 7000 pages de texte est transmis en 1 seconde sur un réseau à 100 Mbits/s
Evolution : réseaux 10 et 100 giga bits
c) Distances maximales entre produits actifs :
21
d) Nombre maxi de produits actifs en cascade :
* Hub Ethernet 10 base T : 4 régénérations maxi
•
•
Hub Ethernet 100base T : 2 régénérations maxi
Switch Ethernet 10 et 100 base T : pas de limite ( sauf spécifications fabricants)
XII) Les composants actifs pour les réseaux informatiques :
1) Carte réseau :
•
•
Interface entre l’ordinateur et le réseau
Chaque carte possède une adresse exclusive
2) Le concentrateur HUB :
C’est un système de connexion centralisé où se rejoignent tous les câbles d’un réseau.
Quand le HUB reçoit une information , celle-ci est transmise vers toutes les stations ( même
si elles n’étaient pas concernées : temps de perdu).
Exemple de vitesse de transmission : HUB 100Mbits/ ports : si 8 ports de sortie : 100Mbits /
8
22
3) Le commutateur : SWITCH
•
•
•
•
•
Il reçoit et régénère le signal
Il lit l’adresse du destinataire
Il ne le distribue que vers le port concerné
Exemple de débit : 100Mbits par port
Dialogue direct entre stations concernées : gagne en débit
23
4) Cascade de produits actifs :
Carte
réseau
E 1
2
R 3
6
Câble croisé
SWITCH
1 E
2
3 R
6
carte réseau
PC
Câble droit
SWITCH
SWITCH
Port UplinK
Port 1
Câble droit
XIII) Réception de l’installation VDI cuivre :
1) Pourquoi tester l’installation finale ?:
Qualité des liaisons réalisées
Mesures effectuées sur le terrain avec des testeurs
de câblage portatifs ( recette)
Conformité à la classe D ou E
24
Rappel des 5 points clés de la classe D / E :
•
•
•
•
•
le choix du matériel : catégorie 5 ou 6
les longueurs : 100 mètres maxi
détorsadage : 13mm maxi
pose du câble : dans les règles de l’art
cheminement courant fort / courant faible : distances à respecter
2) Les intervenants :
•
•
la recette est demandée par le client final
elle est réalisée par l’installateur lui-même ou par un organisme de contrôle (Apave,
Socotec, …), ou par le prestataire informatique, ou par un installateur sous-traitant.
3) les appareils de test :
Mesure du canal avec les cordons de l’installation existante :
25
4) Principaux paramètres à mesurer :
•
•
•
•
•
Cartographie des connexions
Longueur des liens
Affaiblissement ( atténuation)
Affaiblissement paradiophonique ( Next Loss)
Ecart paradiaphonique ( ACR ) définis dans la norme ISO IS 11 801
a) Cartographie des connexions :
- Continuité des 8 fils, de l’écran ou du blindage éventuel
- Absence de courts-circuits entre fils
- Appairage correct des RJ 45 ( ex : constitution en paires 1-2, 3-6, 4-5, 7-8 pour le
schéma
de raccordement 568A ou 568B ).
b) Longueur des liens :
c) Affaiblissement ( atténuation ) :
- Définition : Diminution de l’intensité du signal le long d’un câble ( exprimé en dB),
mesuré paire par paire à différentes fréquences selon la classe
considérée.
Valeur la plus faible possible.
Exemple : A 100 MHz sur 100m, 24 dB maxi en canal classe D ( ISO 11 801 )
Signal
émis
Signal émis sur un câble
Signal
reçut
26
d) Affaiblissement paradiaphonique ou Next Loss :
Définition : Capacité d’une paire à résister à une perturbation « involontaire » ( coupure
d’isolant, détorsadage de paires,…) provoquée par une autre paire,
mesurée pour chaque paire du même côté du câble (6 mesures pour un
câble de 4 paires), à différentes fréquences selon la classe considérée.
Valeur la plus élevée possible.
Exemple : A 100 MHz sur 100m, 30,1 dB mini en canal classe D ( ISO 11 801 )
e) Ecart paradiaphonique ACR :
Ce n’est pas une mesure mais un calcul : ACR (dB) = Next – Atténuation
Valeur la plus élevée possible = valeur Next élevée – valeur atténuation faible
Exemple : A 100 MHz sur 100m, 6,1 dB mini en canal classe D ( ISO 11 801 )
27
f) En résumé : Principaux paramètres à mesurer sur une liaison cuivre :
•
•
•
•
Cartographie : qualité du câblage des prises
Atténuation : Qualité du câble
NEXT : pose du câble et qualité des connexions
ACR : Qualité de la transmission
La réception de l’installation :
• pas obligatoire
• gage de sécurité pour le client final
• certification du câblage réalisé par l’installateur
• a proposer systématiquement ( garantie pour l’installateur)
XIV) Les perturbations électromagnétiques :
Les installations courants faibles et notamment les réseaux informatiques sont très sensibles
aux perturbations. D’origine diverses, elles peuvent néanmoins être sensiblement atténuées.
141) Les principales perturbations :
Micro-ondes
Ondes radio
Radars aéroports
Satellites
téléphones portables 425,9Mhz
900Mhz
talkies- walkies
CAD radio 433Mhz
Emetteur TV
Radio FM 100Mhz
C.B. 10Mhz
Four à induction 1Mhz
Radio AM 100Khz
Ecran d’ordinateur 10Khz
Ondes basses fréquences
Harmoniques du 50Hz 230v (50 à 300Hz)
Lignes hautes tension 50Hz
Transformateur 50Hz
Champs magnétiques bobinages (50Hz)
1 Thz
1 Ghz
1 Mhz
10 Khz
50 Hz
28
XV) Cohabitation courant fort / courant faible :
151) Séparation des circuits :
En l’absence de normalisations particulières, il faudra respecter au minimum les
recommandations de la NFC 15 100 qui préconise la séparation physique des câbles
courants forts et courant faibles (art. 4.11.1.3).
Il faut conserver la même distance tout au long du cheminement pour éviter les effets de
couplage électromagnétique.
152) Les chemins de câble :
•
•
en circulation verticale, un espacement de 30cm en chemin de câble est recommandé.
En circulation horizontale, (faux plafond, faux plancher,…) on recommande un minimum
de 5 cm d’espacement.
5 cm
horizontal
30 cm
vertical
Afin d’éviter les perturbations causées par des appareils rayonnants (ballasts des tubes fluo,
moteurs de volets roulants,..) une distance de 30 cm entre ces appareils et le chemin de
câble courant faible est préconisé.
Les croisements de chemins de câbles de courants différents devront être réalisés à 90° à
chaque fois que cela est possible.
29
La distribution horizontale se fait en goulotte à 2 ou 3 compartiments. Les circuits
informatiques étant en bas.
Prise 2P + T
Téléphone
Informatique
XVI)Protection des installations VDI :
161) Terre et masse :
courant
fort
terre informatique
isolateur
terre unique
•
•
•
•
un bâtiment ne doit comporter qu’une seule prise de terre
cette prise de terre constitue une référence de potentiel pour tous les équipements
électrique du bâtiment et elle est réalisée dans les bâtiments neufs par la mise en place
d’un ceinturage en fond de fouille .
toutes les masses des appareils électriques et des parties métalliques du bâtiments sont
à relier à la terre.
l’équipotentialité du bâtiment est réalisée par maillage (cuivre plat le plus large possible)
162) Vérification des installations :
La vérification d’une installation VDI est obligatoire et consiste à vérifier pour chaque point de
connexion:
•
pour les paires torsadées : * la longueur de la liaison
* l’affaiblissement de la liaison
* la paradiaphonie de la liaison
•
pour la fibre optique :* l’atténuation engendrée par la fibre et les connecteurs
* la réflectométrie ( visualisation des pertes sur la fibre)
30
XVII) Protection des réseaux VDI:
Se protéger consiste à faire du réseau de terre la direction privilégiée que doivent prendre
les perturbations afin d’être éliminées avant leur passage dans les équipements sensibles.
La protection sera inopérante si la terre n’est pas reliée ou si la résistance de terre est trop
élevée.
171) Protection par parasurtenseur : Protection des réseaux haute fréquence
Ces éléments sont constitués au minimum de deux ou trois électrodes dans une enceinte
sous gaz rare ( radioactif ou non ) basse pression. Deux technologies existent : verre- métal
ou céramique –métal.
Lorsqu’apparaît une surtension, il se produit une décharge électrique ( entre les électrodes )
dans un milieu gazeux étanche établissant ainsi une liaison conductrice entre les éléments
de l’installation (où a eut lieu la surtension) et la terre, assurant ainsi une égalisation de
potentiel
172) Protection par varistances : Protection secteur
Les varistances sont des résistances (oxyde métallique ou carbure de silicium) variables en
fonction de la tension .La résistance décroit lorsque la tension augmente. La varistance
présente une mauvaise tenue à l’échauffement ainsi qu’un vieillissement rapide.
173) Protection par diode zéner Transil : Surtension électromagnétique et électrostatique
La diode transil permet des surcharges impulsionnelles très élevées, et une bonne stabilité
de la tension d’écrêtage. Son pouvoir d’écoulement des surtensions est faible, ce qui la
cantonne dans des applications de protection secondaires.
174) Protection par fusibles ultra-rapides : Surintensité stable
Les fusibles protègent contre les surintensités ( court-circuit ou surcharge).
175) Protection par CTP (composant à coefficient de température positive) :
Les CTP se caractérisent par une forte augmentation de leur résistance avec la température
( 10 Ohms à 25°C , 100 Mohms à 150°C).
Une perturbation provoque une élévation de température et de ce fait une élévation de
l’impédance de la CTP . Cette haute impédance réduit le courant à un niveau de quelques
milliampères.
Le temps de réponse étant élevé, les CTP ne protègent pas des effets transitoires brefs.
Il n’existe pas de composant de protection universel, il est donc nécessaire d’associer
plusieurs types de protection afin d’optimiser la protection.
XVIII) Etude de cas :
Faites un offre complète VDI ( armoire 19’) du matériel à installer pour un cabinet notarial
dans lequel on veut disposer de :
• 8 bureaux disposant chacun d’un PC et d’un téléphone
• 3 imprimantes réseaux dans les bureaux 1 ,4, 6
• 2 fax dans les bureaux 2 et 5
• 5 caméra IP dans le hall, l’escalier, couloir , vestiaire et dépôt.
