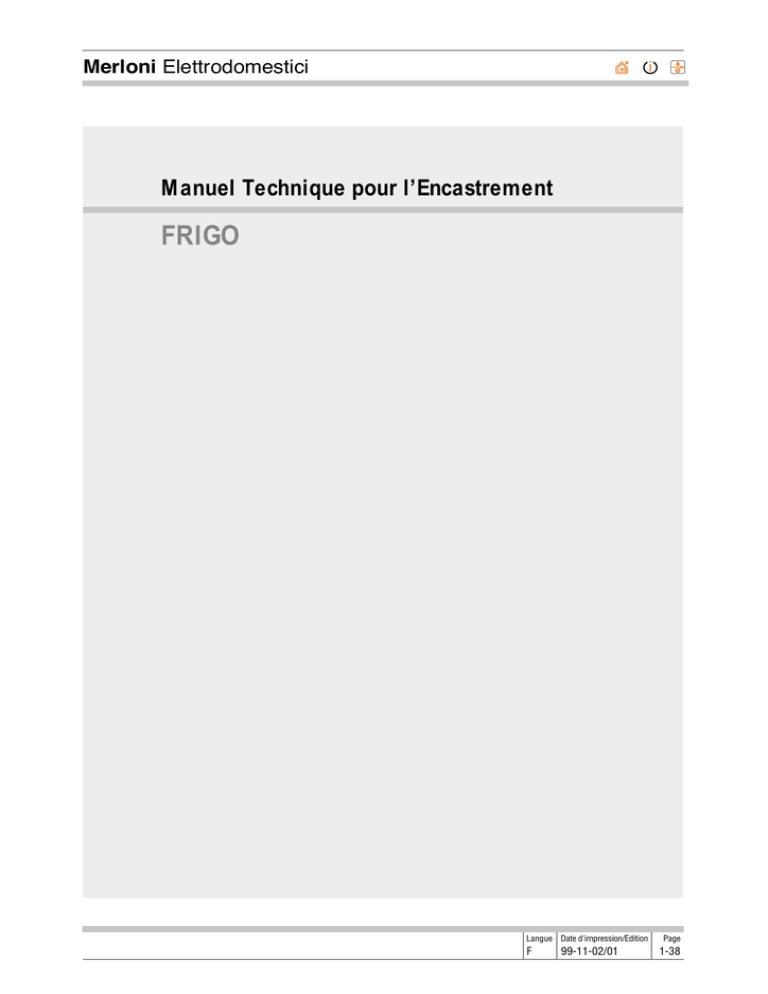

Merloni Elettrodomestici
Manuel Technique pour l’Encastrement
FRIGO
Langue Date d'impression/Edition
F
99-11-02/01
Page
1-38
Index
1
ETAT CONFORME DE L’APPAREIL
3
2
MODELES PAR TYPOLOGIE DE MONTAGE
3
2.1
Dessous de plan
3
2.2
Double porte
10
2.3
Combiné
14
2.4
Frigo monoporte ou congélateur monoporte
19
2.5
Combiné autoportant
25
3
RACCORDEMENT ELECTRIQUE
36
N.B.
Toutes les mesures sont exprimées en millimètres (mm).
FRIGO
F
99-11-02/01
Page
2-38
1
ETAT CONFORME DE L’APPAREIL
Cet appareil est conforme aux Directives Communautaires suivantes:
• 73/23/CEE du 19/02/73 (Basses tensions) et modifications successives
• 89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications
successives
2
MODELES PAR TYPOLOGIE DE MONTAGE
2.1
Dessous de plan
2.1.1
Dimensions d’encombrement et d’encastrement
Fig. 1
FRIGO
F
99-11-02/01
Page
3-38
2.1.2
Réversibilité de la porte
Le sens de l’ouverture de la porte peut facilement être inversé (le dessous de
plan est livré fermé avec ouverture prévue à main droite) en inversant la position des charnières et des fixations comme sur la Fig. 2.
Prendre soin d’effectuer correctement les opérations car les charnières et les
étriers permettront également la fixation latérale de l’électroménager.
Fig. 2
2.1.3
Introduction dans la niche et réglage des pieds
Si la largeur de la niche permet de laisser un passage entre le flanc de l’appareil et le côté de la niche, au moyen du joint représenté sur la Fig. 3 il est possible de récupérer jusqu’à 20 mm.
Fig. 3
FRIGO
F
99-11-02/01
Page
4-38
Après s’être assuré que la niche permet de raccorder le câble d’alimentation
au réseau, y introduire l’appareil en réglant, au besoin, la hauteur des pieds
comme le montre la Fig. 4. Si le dessus est en bois, voir section “FIXATION
SUPERIEURE” avant d’introduire l’appareil dans la niche. De façon analogue,
en cas de “MONTAGE FIN DE COMPOSITION”, consulter la section correspondante avant d’introduire l’électroménager dans la niche.
Fig. 4
Par ce type de réglage, il est possible de faire varier la hauteur du dessous de
plan jusqu’à 6 cm en portant la hauteur à 875 mm. Introduire le socle puis la
grille d’aération (VOIR INSTRUCTIONS ET CONSEILS) en la déplaçant longitudinalement au moyen des guides jusqu’à la plaquer sur le socle même comme
le montre la Fig. 4.
Bloquer la grille contre le socle au moyen des vis autotaraudeuses.
FRIGO
F
99-11-02/01
Page
5-38
2.1.4
Fixation de l’électroménager au meuble
FIXATION LATERALE
Procéder comme le montre la Fig. 5 et Fig. 6 en réglant horizontalement l’étrier
à travers les fentes prévues à cet effet pour obtenir une fixation correcte.
Fig. 5
Fig. 6
FIXATION SUPERIEURE
Si le dessus est en bois, il est possible d’obtenir un autre type de fixation au
moyen des étriers représentés sur la Fig. 7. Les vis de fixation sont livrées avec
l’appareil. Il est évident que dans le cas d’un dessus en marbre ou en granit, la
fixation supérieure ne devra pas avoir lieu.
Fig. 7
FRIGO
F
99-11-02/01
Page
6-38
2.1.5
Montage fin de composition
Si le dessous de plan est monté en fin de composition, il est nécessaire, avant de
procéder aux fixations décrites précédemment et d’encastrer l’appareil, de fixer le
panneau latéral à l’électroménager dans la partie arrière en utilisant les deux
étriers (déjà présents sur l’appareil) et les vis jointes comme le montre la Fig. 8.
Fig. 8
2.1.6
Application des petites portes en bois
Préparer la porte en bois en forant l’intérieur du panneau avec une mèche
d’un diamètre inférieur à 2,5 mm et à une profondeur de 5 mm.
Fixer les deux vis sans les visser à fond comme le montre la Fig. 9 en respectant les mesures mises en évidence.
Fig. 9
A
40 + A
B
B
B
484
FRIGO
F
99-11-02/01
Page
7-38
Positionner ensuite la porte en bois en se servant des fentes présentes sur la charnière et les étriers tout en réglant horizontalement et verticalement la position de la
porte comme le montre la Fig. 10 et Fig. 11 en intervenant sur les vis de réglage.
Fig. 10
Fig. 11
Fixer ensuite la partie inférieure de la porte en utilisant les vis jointes comme le
montre la Fig. 12.
Fig. 12
FRIGO
F
99-11-02/01
Page
8-38
2.1.7
Instructions et conseils pour le montage du dessous de plan
1. Il est très important de positionner correctement le socle d’aération frontal
livré avec l’appareil.
En effet, la circulation de l’air s’effectue complètement par le dessous de
l’électroménager (voir Fig. 13) sans aucun effet cheminée, typique des positionnements en colonne de sorte que, comme on peut facilement le comprendre, l’efficacité de l’électroménager dépend en grande partie de la façon dont cet élément a été monté
Fig. 13
SCHEMA CIRCULATION AIR
VENTILATEUR
COMPRESSEUR
CONDENSEUR
SOCLE D’AERATION FRONTALE
ENTREE D’AIR
SORTIE D’AIR
2. Si le dessous de plan n’est pas équipé d’un kit motorisé pour la ventilation, il
est indispensable qu’il y ait au moins 1 cm entre le dessus et le frigo en plus
de la prise d’air avant.
FRIGO
F
99-11-02/01
Page
9-38
2.2
Double porte
2.2.1
Fig. 14
45
n
mi
543
0
in
m
1678
46
0
55
28
405
55
53
1677
1145
560 min
2.2.2
Le sens de l’ouverture de la porte peut être modifié après avoir dégagé les deux
chevilles et en éliminant la charnière située entre les deux portes comme le montre la Fig. 15.
Fig. 15
FRIGO
F
99-11-02/01
Page
10-38
2.2.3
Introduction dans la niche - Caractéristiques de la niche
Si la largeur de la niche permet de laisser une ouverture entre le flanc de l’appareil et le côté de la niche, le joint illustré sur la Fig. 16 permet de récupérer
jusqu’à 20 mm.
Fig. 16
Le joint doit être placé du côté opposé aux charnières.
Après s’être assuré que la niche permet le raccordement du câble d’alimentation
au réseau, introduire la porte dans la niche comme le montre la Fig. 17.
Fig. 17
FRIGO
F
99-11-02/01
Page
11-38
Pour que l’appareil fonctionne correctement, il faut que le moteur et le condenseur soient bien aérés. C’est pourquoi la niche dans laquelle sera positionné l’électroménager devra présenter des ouvertures afin de garantir la circulation de l’air tant dans la partie inférieure que dans la partie supérieure.
Deux typologies de colonnes sont à retenir.
Fig. 18
45
2.2.4
n
mi
Dès que l’électroménager aura été positionné dans la niche, on peut procéder
à la fixation des parois des colonnes aux points mis en évidence sur la Fig. 19.
Fig. 19
A
FRIGO
F
99-11-02/01
Page
12-38
FIXATION SUPERIEURE
Au moyen des vis fournies, fixer les petites voiles métalliques au ciel de la niche comme illustré sur la Fig. 19.
FIXAGE INFERIEUR
Fixer la partie inférieure de l’appareil au moyen des vis fournies.
FIXATIONS LATERALES
Utiliser les étriers réglables horizontalement pour fixer l’électroménager à
l’aide des vis fournies comme le montre la Fig. 19.
Appliquer ensuite la pièce A mis en évidence sur la même Fig. 19 puis la moulure, en exerçant une pression jusqu’à l’encliquetage.
FIXATION DU SYSTEME D’ENTRAINEMENT (CHARIOTS COULISSANTS)
Positionner les petits chariots sur la porte (détail A Fig. 20) en se servant des
trous déjà présents.
Fig. 20
A
B
A
B
Respecter la distance déterminée sur la Fig. 20 pour ouvrir la porte et positionner les grands chariots sur celle-ci (détail B Fig. 20) et vérifier que les deux
éléments n’interfèrent pas entre eux en effectuant quelques essais d’ouverture
et de fermeture.
FRIGO
F
99-11-02/01
Page
13-38
2.2.5
Instructions et conseils pour le montage de la double porte
1. Vérifier qu’il y a un jeu de 1-2 mm entre la porte du frigo et la porte en
bois, et qu’au moment de la fermeture de la porte en bois, le joint magnétique du frigo se ferme correctement.
2. Pour les appareils monocompresseur, s’il n’est pas possible d’installer la
grille pour des raisons d’esthétisme, il pourra toujours y avoir, de toute manière, une ventilation adéquate après l’installation d’un ventilateur (réf.
pièce de rechange 42301).
3. Eviter de bloquer l’électroménager par l’arrière contre la colonne afin de
pouvoir le dégager à l’occasion d’éventuelles interventions techniques.
4. Contrôler que la cuvette de l’eau de condensation positionnée au-dessus
du condenseur est installée et fixée correctement.
5. Après avoir choisi le sens de l’ouverture de la porte, s’assurer que la lumière interne s’éteint au moment de la fermeture.
2.3
Combiné
2.3.1
Fig. 21
45
n
mi
23
543
45
5
in
m
560 min
53
690
605
64
1772
1027
1772 +30
0
55
FRIGO
F
99-11-02/01
Page
14-38
2.3.2
Le sens de l’ouverture de la porte pourra être modifié en extrayant les deux chevilles et en éliminant la charnière située entre les deux portes comme le montre la
Fig. 22.
Fig. 22
2.3.3
Introduction dans la niche - Caractéristiques de la niche
Si la largeur de la niche laisse une ouverture entre le flanc de l’appareil et le
côté de la niche, le joint représenté sur la Fig. 23 permettra de récupérer jusqu’à 20 mm.
Fig. 23
Le joint doit être installé du côté opposé aux charnières.
FRIGO
F
99-11-02/01
Page
15-38
Pour que l’appareil fonctionne correctement, il est très important que le moteur et le condenseur soient bien aérés. La niche dans laquelle sera placé
l’électroménager devra donc présenter des ouvertures afin de garantir la circulation de l’air.
Fig. 24
45
2.3.4
n
mi
Une fois que l’électroménager a été positionné dans la niche, on peut procéder à la fixation aux parois des colonnes, aux points indiqués sur la Fig. 25.
Fig. 25
FRIGO
F
99-11-02/01
Page
16-38
FIXATION SUPERIEURE
Utiliser les vis fournies pour fixer les voilettes métalliques au ciel de la niche
comme le montre la Fig. 25.
FIXATION INFERIEURE
Utiliser les vis fournies pour fixer la partie inférieure de l’appareil comme le
montre la Fig. 25.
FIXATIONS LATERALES
Utiliser les étriers réglables horizontalement pour fixer l’électroménager avec
les vis fournies comme le montre la Fig. 25.
Appliquer ensuite la moulure en la fixant avec les vis fournies à l’électroménager comme le montre la Fig. 26.
Fig. 26
FIXATION POSTERIEURE (FIN DE COMPOSITION)
Pour faire en sorte que, en fin de composition, le panneau latéral reste stable
même lors de l’ouverture de la porte, il est conseillé de procéder au montage
des deux éléments représentés sur la Fig. 25.
FRIGO
F
99-11-02/01
Page
17-38
Positionner les chariots sur la porte (détail A Fig. 27) en se servant des trous
déjà présents
Fig. 27
A
B
A
B
En respectant la distance indiquée sur la Fig. 27 ouvrir la porte et positionner
les grands chariots sur celle-ci (détail B Fig. 27) puis vérifier que les deux éléments n’interfèrent pas entre eux en effectuant quelques essais d’ouverture et
de fermeture.
2.3.5
Instructions et conseils pour le montage du combiné
1. Vérifier qu’il y a un jeu de 1-2 mm entre la porte frigo et la porte en bois et
qu’au moment de la fermeture de la porte en bois, le joint magnétique du
frigo se ferme correctement.
2. Pour les appareils monocompresseur, s’il n’est pas possible d’installer la
grille pour des raisons d’esthétisme, il pourra, de toute manière, toujours y
avoir une ventilation après l’installation d’un ventilateur (réf. pièce de rechange 42301).
3. Eviter de bloquer l’électroménager contre la colonne afin de pouvoir procéder à d’éventuelles interventions techniques.
4. Contrôler que la cuvette de l’eau de condensation positionnée au-dessus du
compresseur est installée et fixée correctement.
5. Après avoir choisi le sens de l’ouverture de la porte, s’assurer que la lumière
interne s’éteint au moment de la fermeture de la porte.
FRIGO
F
99-11-02/01
Page
18-38
2.4
Frigo monoporte ou congélateur monoporte
2.4.1
Fig. 28
45
n
mi
540
9
54
in
0m
875
560 min
878
55
in
0m
9
540
560 min
875
54
878
55
2.4.2
Le sens de l’ouverture de la porte peut être modifié en extrayant les deux chevilles comme le montre la Fig. 29.
Fig. 29
FRIGO
F
99-11-02/01
Page
19-38
2.4.3
Réversibilité de la porte de la niche 3 étoiles
Suivant le sens d’ouverture de la porte, la porte de la niche 3 étoiles devra elle
aussi être modifiée en effectuant les opérations suivantes:
1. Pousser vers le haut pour dégager le cliquet inférieur.
2. Tirer vers l’extérieur pour dégager le cliquet supérieur.
3. Faire tourner la porte à 180â pour que la poignée se trouve dans la position
opposée à celle de départ.
4. Réinsérer le cliquet supérieur.
5. Par une légère pression, réinsérer la cheville inférieure de fixation de la porte.
Le schéma de ces opérations est représenté sur la Fig. 30.
Fig. 30
4
3
2
5
1
FRIGO
F
99-11-02/01
Page
20-38
2.4.4
Réversibilité de la porte de la niche 4 étoiles
Suivant les sens d’ouverture de la porte, la porte de la niche 4 étoiles devra
elle aussi être modifiée en effectuant les opérations suivantes:
1. Dévisser la vis qui fixe l’ergot.
2. Dévisser la vis qui fixe le support de la porte
3. Enlever la porte en la tirant vers le bas et en la dégageant du cliquet supérieur
4. Enlever les protections recouvrant les trous percés
5. Tourner la porte à 180° pour amener la poignée dans la position opposée
à celle de départ
6. Réinsérer le cliquet supérieur
7. Réinsérer le support inférieur en le fixant avec la même vis dans la bosse
préformée
8. Réinsérer l’ergot en le fixant avec la même vis
9. Réinsérer les protections des trous percés encore visibles
Le schéma de ces opérations est représenté sur la Fig. 31 et Fig. 32.
Fig. 31
FRIGO
F
99-11-02/01
Page
21-38
Fig. 32
2.4.5
Introduction dans la niche - Caractéristiques de la niche pour une aération correcte
Si la largeur de la niche permet de laisser une ouverture entre le flanc de l’appareil et le côté de la niche, le joint représenté sur la Fig. 30 permettra de récupérer jusqu’à 20 mm.
Fig. 33
Après s’être assuré que la niche permet le raccordement du câble d’alimentation au réseau, introduire l’électroménager dans la niche.
Pour que l’appareil fonctionne correctement, il est très important que le moteur et le condenseur soient aérés correctement. La niche dans laquelle sera
placé l’électroménager devra donc présenter des ouvertures pour garantir la
circulation de l’air.
FRIGO
F
99-11-02/01
Page
22-38
Fig. 34
45
n
mi
Dans le cas d’un montage avec colonne simple, la grille se trouve en bas alors
que dans un montage accouplé, nous avons deux typologies de colonnes comme illustré précédemment.
2.4.6
Une fois que l’électroménager a été positionné dans la niche, on peut procéder à sa fixation aux parois de la colonne, aux points représentés sur la
Fig. 35.
Fig. 35
FRIGO
F
99-11-02/01
Page
23-38
FIXATION SUPERIEURE
Utiliser les trois vis fournies pour fixer les voilettes métalliques au ciel de la niche comme le montre la Fig. 35.
FIXATION INFERIEURE
Utiliser les vis fournies pour fixer la partie inférieure de l’appareil.
Positionner les petits chariots sur la porte (détail A Fig. 36) en se servant des
trous déjà présents.
Fig. 36
A
B
A
B
Respecter la distance indiquée sur la Fig. 36 pour ouvrir la porte et positionner
les grands chariots sur celle-ci (détail B Fig. 36) puis vérifier que les deux éléments n’interfèrent pas entre eux en effectuant quelques essais d’ouverture et
de fermeture.
2.4.7
Instructions et conseils de montage
1. Vérifier qu’il y a un jeu de 1-2 mm entre la porte frigo et la porte en bois,
et qu’au moment de la fermeture de la porte en bois, le joint métallique du
frigo se ferme correctement.
2. Eviter de bloquer l’électroménager par l’arrière contre la colonne afin de
pouvoir procéder aux éventuelles interventions techniques.
3. Contrôler que la cuvette de l’eau de condensation positionnée au-dessus du
compresseur est installée et fixée correctement (sauf OKMG 160).
4. Après avoir choisi le sens d’ouverture de la porte, vérifier que la lumière interne s’éteint au moment de la fermeture.
FRIGO
F
99-11-02/01
Page
24-38
2.5
Combiné autoportant
2.5.1
Le pourquoi de cet appareil
Le nouveau combiné Ariston est né pour répondre aux exigences du Marché
Européen des réfrigérateurs encastrables. En effet, le consommateur européen
exige un volume utile supérieur; en même temps, les nouvelles normes en
matière d’écologie imposent une réduction de la consommation énergétique
et donc une augmentation de l’épaisseur des parois du réfrigérateur. En outre,
la standardisation de la production de cuisines équipées impose de respecter
le module 60 cm. Le nouveau combiné Ariston répond à toutes ces exigences,
dépassant même toute attente en proposant 340 l de volume utile, pouvant
être facilement installés dans 60 cm.
2.5.2
Dimensions de l’appareil (Fig. 37)
60 mm
550
560
1920
Fig. 37
100-150
Les dimensions du nouveau Combiné Ariston permettent d’utiliser les composants (Portes et Pans latéraux) traditionnels des producteurs de cuisines:
Hauteur:
2020 mm
Profondeur
550 mm
Largeur
560 mm
Compresseur et Condenseur (Fig. 37), introduits dans la partie inférieure, ils
sont autoventilés et garantissent ainsi un meilleur fonctionnement et une plus
grande fiabilité.
L’appareil est donc installé en contact direct avec la paroi postérieure: il n’est
plus nécessaire de réserver des passages d’air à l’arrière de la colonne, ni de
couper le socle pour y insérer les grilles de ventilation.
FRIGO
F
99-11-02/01
Page
25-38
2.5.3
Concepts généraux d’installation (Fig. 38)
Par rapport aux produits traditionnels qui sont insérés dans une colonne, le
nouveau combiné Ariston repose sur le sol. Les pans latéraux, les portes et le
socle s’installent facilement et s’adaptent parfaitement à l’appareil. De cette
manière, on obtient un volume utile plus important pour le consommateur final: 340 l. Le système d’installation (Fig. 38) permet de satisfaire toutes les solutions d’aménagement des producteurs de cuisines comme le montrent ces
quelques données:
Hauteur socle:
de 100 à 150 mm
Pans latéraux standards:
Epaisseur de 16 à 20 mm
Profondeur de 550 mm (mini)
Hauteur colonne de 1920 mm (mini)
Portes de mesures standards de la colonne froid du module 60 cm
Les possibilités de réglage disponibles permettent un alignement parfait avec
les éléments hauts de l’ameublement et les bases adjacentes.
N.B.
Le combiné doit obligatoirement être fixé au mur, dans la partie supérieure (détail
D Fig. 43).
Fig. 38 Composition de la colonne frigo
4
1
6
600
560
3
240 lt
720
1940
2
1
2
3
4
5
6
100
100÷150
100 lt
5
Totale 340 lt
550
÷58
0
Fixation du ciel
Fixation du pan latéral
Etriers des joints
Panneau éventuel d’obturation
Fixation du socle
Eléments hauts d’ameublement éventuels
FRIGO
F
99-11-02/01
Page
26-38
2.5.4
Préparation des pans latéraux et des portes
Préparation des pans latéraux (Fig. 39)
• Pour une meilleure étanchéité et une plus grande durabilité, avant de visser les
étriers, il est conseillé d’introduire des petits manchons en Nylon (non fournis)
dans les orifices (diamètre 5 mm).
• Pour effectuer les fixations, utiliser les vis fournies.
Réaliser le perçage des trous d’après le schéma représenté Fig. 39: les mesures
se référent au bord inférieur et au bord antérieur du pan latéral. Après avoir
percé les trous, monter les étriers contenus dans le sachet des accessoires:
• étrier supérieur du pan latéral
• étrier inférieur du pan latéral
• équerre pour la fixation postérieure
Fig. 39
1
4
256 64 139
1888
64
5
2
3
26
960
539
1
2
3
4
5
6
64 160 64 171
6
55O Min.
Bord antérieur
1920 Min. (sans le ciel) - 1940 Min. (avec le ciel)
Etrier supérieur
Equerre pour la fixation postérieure
Etrier inférieur
FRIGO
F
99-11-02/01
Page
27-38
Fixation des rayons / Ciel de la colonne
La hauteur minimum du pan latéral avec ciel est de 1940 mm. Pour le montage du ciel de la colonne et de rayons éventuels, utiliser les joints de maintien
du plan fournis (8 paires de joints pour deux rayons).
Réaliser le forage des trous en suivant les indications de la Fig. 40:
• perçage sur rayon détail B Fig. 40
• perçage sur pan latéral détail A Fig. 40
Utiliser les dimensions de perçage indiquées et les axes intermédiaires des orifices selon les nécessités du producteur de cuisines
La partie métallique du joint d’appui doit être fixée au flanc avec des vis à tête
évasée fournies (détail A Fig. 40)
13
mm
Fig. 40
7mm
ø 18mm
8mm
B
A
Préparation Portes (Fig. 41)
• Pour une meilleure étanchéité et une plus grande durabilité, avant de visser les
étriers, il est conseillé d’insérer des petits manchons en Nylon (non fournis)
dans les orifices (diamètre 5 mm).
• Pour effectuer les fixations, utiliser les vis fournies.
Réaliser le perçage des orifices en suivant le schéma représenté Fig. 41; les
mesures se réfèrent à:
• ligne médiane de la porte
• à partir du bord inférieur pour la porte du frigo, du bord supérieur pour la
porte du freezer.
Les mesures doivent évidemment tenir compte de l’espace minimum entre les
portes (minimum 2 mm).
FRIGO
F
99-11-02/01
Page
28-38
Après avoir effectué le perçage des orifices, monter les étriers contenus dans
le sac des accessoires:
• étrier supérieur de la porte (deux pièces)
• étrier du cliquet de la porte (un par porte)
Les étriers des cliquets de la porte doivent être positionnés en faisant attention
à la direction (voir Fig. 41). Pour la fixation des étriers supérieurs, on peut utiliser les orifices A dans le cas d’une porte à châssis pour éviter que l’étrier ne
tourne; pour les portes pleines, utiliser les orifices B.
Fig. 41
32
32
32
32
32
= 532 =
32
1085
4
2
5
=
=
544
=
73
73
61
544
61
=
3
1
1
2
3
4
5
Châssis 40 Min.
1198 Min. (pour pan latéral haut de 1920)
716 Min.
Points de fixation pour petites portes avec châssis
Points de fixation pour petites portes sans châssis
FRIGO
F
99-11-02/01
Page
29-38
2.5.5
Installation du produit et réglages
Installation et réglage de la colonne
La séquence d’installation est la suivante:
1. Réglage Hauteur Pieds et Profondeur Socle (Fig. 43)
2. Montage, Réglage et Fixation des Pan latéraux (Fig. 42 et Fig. 43)
3. Montage Rayons/Ciel (Fig. 44)
4. Réglage Pieds pour irrégularité et Fixation au Mur de la Colonne (Fig. 43)
5. Montage, Réglage et Fixation des Portes (Fig. 45)
6. Montage Socle/Socle Latéral
1. Réglage de la Hauteur des Pieds et de la Profondeur du Socle (Fig. 43)
Régler les 4 pieds en fonction de la hauteur du socle de la cuisine (de 100 à
150 mm).
Régler la profondeur des pieds antérieurs en desserrant au moyen d’une clé
de 17 l’écrou indiqué sur Fig. 42. Serrer à nouveau l’écrou une fois la profondeur choisie atteinte (de 0 à 60 mm).
2. Pans latéraux (18-19 mm): Montage, Réglage et Fixation (Fig. 42 et Fig. 43)
Introduire d’abord l’étrier inférieur (A) du pan latéral dans les fentes de l’embase.
Soulever légèrement le flanc et exercer une légère pression pour introduire
l’étrier supérieur (B) dans l’étrier (C) fixé à l’armoire.
Une fois le pan latéral accroché, effectuer les réglages éventuels en profondeur et l’aligne ment comme le montre la Fig. 43 en utilisant une clé hexagonale de 5 sur la vis située dans l’embase (zone du pied antérieur).
La fixation du pan latéral s’effectue au moyen des vis fournies, aux quatre
points antérieurs plus un point postérieur (indiqués par les flèches Fig. 43).
Pan latéral de 16 mm: si l’on utilise des pans latéraux de 16 mm, il est nécessaire de déplacer les étriers (C) situés au-dessus de l’armoire en intervenant sur les
vis de fixation. Insérer également une cale de 2 mm d’épaisseur en dessous de
l’étrier (A) inférieur du pan latéral.
FRIGO
F
99-11-02/01
Page
30-38
Fig. 42
Montage pans latéraux
D
C
B
2
A
1
D
Etrier de fixation au mur
FRIGO
F
99-11-02/01
Page
31-38
Fig. 43 Réglage des pans latéraux et des pieds antérieurs
D
1
60mm
2
D
1
2
Etrier de fixation au mur
Points de fixation des pans latéraux à l’appareil
Clé hexagonale de 5 mm pour le réglage vertical des pans latéraux
FRIGO
F
99-11-02/01
Page
32-38
3. Montage Rayons/Ciel (Fig. 44)
Procéder au montage du/des rayons en suivant les instructions de la Fig. 44.
Si, dans la niche, l’espace entre le ciel et le réfrigérateur ne permet pas d’accéder à l’étrier de fixation au mur, il est nécessaire de déplacer celui-ci au dernier rayon utile. Le démontage de l’étrier s’effectue en intervenant sur les vis
de fixation. Une telle modification peut entraîner une intervention éventuelle
du service après-vente.
La marque figurant dans la partie supérieure du réfrigérateur peut être alignée
sur le profil antérieur du flanc ou sur le côté antérieur du réfrigérateur selon la
préférence de l’installateur. Elle sera ensuite fixée au ciel ou au panneau d’obturation supérieure.
Si l’espace entre le réfrigérateur et le ciel de la colonne est limité, on peut utiliser un panneau d’obturation antérieure (voir Fig. 38) qui doit être fixé en
utilisant les joints de maintien du plan
Fig. 44 Montage Rayons/Ciel
4. Réglage des pieds en cas d’irrégularités et Fixation de la Colonne au Mur Fig. 43)
Après avoir fixé les pans latéraux, positionner la colonne froid au point d’installation; procéder au réglage des pieds pour récupérer d’éventuelles irrégularités du sol.
Fixer ensuite le réfrigérateur aux parois postérieures au moyen d’un goujon
(non fourni) à travers l’équerre (D) (Fig. 43).
FRIGO
F
99-11-02/01
Page
33-38
5. Montage, Réglage et Fixation des petites Portes (Fig. 45)
Procéder d’abord au montage de la porte inférieure (congélateur) puis de la
porte supérieure (frigo)
Fig. 45 Montage, Réglage et Fixation des petites Portes
F
E
D
1
A
B
A
B
B
A
1
Points de fixation des petites portes
FRIGO
F
99-11-02/01
Page
34-38
6. Petite Porte Inférieure (Congélateur)
Effectuer le montage et le réglage en laissant la porte du frigo ouverte.
• Accrocher la porte en introduisant les crochets de l’étrier (A) dans les fentes des petits blocs de réglage (B) insérés dans la porte du freezer.
• Aligner la porte sur les bases adjacentes en réglant (hauteur, profondeur,
largeur) les petits blocs (B) au moyen d’une clé hexagonale de 5 (comme
le montre la figure).
Si la profondeur de la porte a été modifiée, il est nécessaire de régler les
équerres (D - indiquées par une flèche) en intervenant avec la clé de 5 de
l’intérieur de la porte du freezer (soulever le joint - détail F Fig. 44).
• Fixer la porte, une fois le réglage effectué, en introduisant les quatre vis de
fixation fournies (longueur 30 mm) dans les manchons appropriés (D) à
partir de l’intérieur de la porte du freezer.
7. Porte Supérieure (Frigo)
Effectuer le montage et le réglage en laissant la porte du freezer ouverte.
• Accrocher la porte en introduisant les crochets de l’étrier (A) dans les fentes des petits blocs de réglage (B) insérés dans la porte du frigo.
• Soulever légèrement la porte jusqu’à ce que les étriers soient accrochés (E)
aux équerres supérieures (D). Ces étriers sont nécessaires pour soutenir la
porte supérieure pendant la réalisation des réglages.
• Aligner la porte en réglant (hauteur, profondeur, largeur) les petits blocs
(B) au moyen d’une clé hexagonale de 5 (comme le montre la figure).
Si la profondeur de la porte a été modifiée, il est nécessaire de régler les
équerres (D - indiquées par une flèche) en intervenant avec la clé hexagonale de 5 de l’intérieur de la porte du freezer (soulever le joint - détail F
Fig. 44).
• Fixer la porte, une fois le réglage effectué, en introduisant les six vis de
fixation fournies (longueur 30 mm) dans les équerres (D) à partir de l’intérieur de la porte du frigo.
8. Montage Socle/Socle latéral
La fixation du socle (des socles) s’effectue au moyen de composants standards. Diamètre de la tige du pied 28 mm.
FRIGO
F
99-11-02/01
Page
35-38
3
RACCORDEMENT ELECTRIQUE
Introduire la fiche dans une prise de courant munie d’un raccordement à la
terre efficace, après avoir vérifié que les valeurs de la tension et de la fréquence du réseau correspondent à celles indiquées sur la plaquette située sur la
contre-porte en inox de l’appareil, et que l’installation à laquelle celui-ci est
relié possède les dimensions requises pour la puissance de courant maximum
indiquée sur la plaquette. Si la prise de courant à laquelle l’appareil est relié
ne correspond pas à la fiche, utiliser des adaptateurs certifiés par des organismes compétents, et de toute manière d’une puissance non inférieure à
1500 W; d’autres adaptateurs pourraient provoquer des surchauffements entraînant des risques d’incendie.
FRIGO
F
99-11-02/01
Page
36-38
FRIGO
F
99-11-02/01
Page
37-38
Merloni Elettrodomestici spa
viale Aristide Merloni, 47 - 60044 Fabriano
tel. +39 0732/6611 - telex 560196 - fax + 39 0732/662954
www.Merloni.com
F
99-11-02/01
Page
38-38

Merloni - Servicenet

Transcription

Documents pareils

A B E D C SITUER UN POINT C A D E F B SUR UNE FEUILLE

Ton journal intime Jasmine

ertical Tie-Down Addendum

Amortisseur de vibrations Type V

ertical Tie-Down Addendum

Réduction des images avec VSO Image Resizer

Assemblage de l`enfile-aiguille d`une machine à coudre Brother

Location de tarière 1 personne TARPOT

KAWASAKI ZZR 1400

FAIRE UN POMPON ROND EN 15 MINUTES LES APPORTS DE L
